Anschluss einer externen Video- bzw. Audioquelle ................................................................................... 17
Anschluss der Antenne ................................................................................................................................ 17
Behebung von Störungen .................................................................................................................................... 45
Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Um diesen Zustand
zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten.
Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und
Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese
Bedienungsanleitung zum Nachlesen auf!
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle
Rechte vorbehalten.
Tel. 0 180/5 31 21 11
Fax 0 180/5 31 21 10
e-mail: Bitte verwenden Sie für Ihre Anfrage unser Formular im Internet.
www.conrad.de unter der Rubrik Kontakt
www.conrad.at bzw. www.business.conrad.at
Tel. 0848/80 12 88
Fax 0848/80 12 89
e-mail: support@conrad.ch
Mo. – Fr. 8.00 bis 12.00 Uhr, 13.00 bis 17.00 Uhr
3

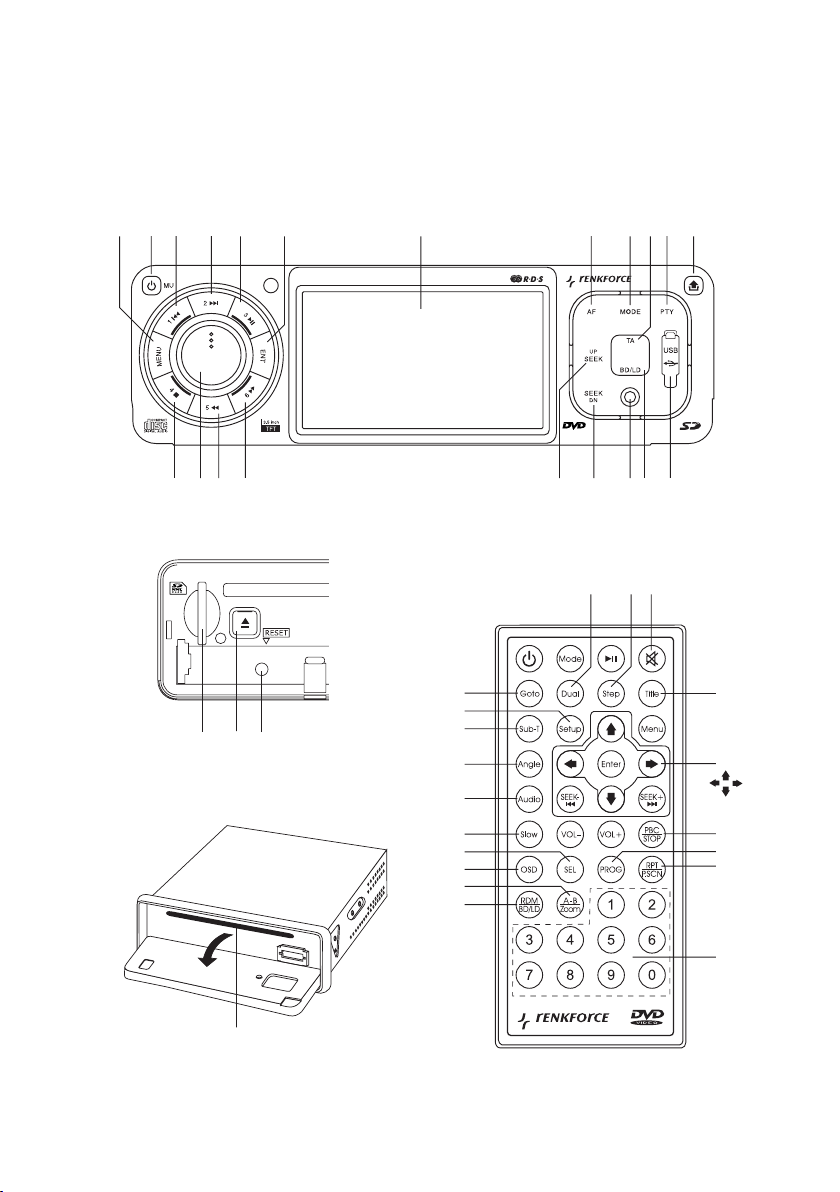

Bedienelemente
123456
7
891011
12
13
14
15
16
17
1819
20
22
23
26
27
28
29
30
31
32
33
35
36
37
38
39
40
41
42
43
21
24
25
34
44
Bedienungsanleitung
Deutsch
4
(1)Taste MENU(23)Taste EJECT
(2)Taste (24)Taste RESET
(3)Taste 1 / |(25)Laufwerksöffnung
(4)Taste 2 /
(5)Taste 3 / (27)Taste STEP
(6)Taste ENT(28)Taste
(7)Display(29)Taste TITLE
(8)Taste AF(30)Pfeiltasten
(9)Taste MODE(31)Taste PBC/STOP
(10)Taste TA
(11)Taste PTY(33)Taste RPT/P.SCAN
(12)Taste (34)10er-Tastatur
(13)USB Anschluss(35)Taste RDM/BD/LD
(14)Taste BD/LD(36)Taste A-B/ZOOM
(15)AUX Eingang(37)Taste OSD
(16)Taste SEEK DN(38)Taste SEL
(17)Taste SEEK UP(39)Taste SLOW
(18)Taste 6 / (40)Taste AUDIO
(19)Taste 5 / (41)Taste ANGLE
(20)Lautstärkeregler(42)Taste SUB-T
(21)Taste 4 / (43)Taste SETUP
(22)SD-/MMC-Kartenleser(44)Taste GOTO
Alle Tasten, die sowohl am Gerät als auch auf der Fernbedienung vorhanden sind und die gleiche
Funktion haben, wurden auf der Fernbedienung nicht nochmals gekennzeichnet.
|
(26)Taste DUAL
(32)Taste PROG
5
Bestimmungsgemäße Verwendung
Der Renkforce DVD6311 DVD-Tuner dient dazu, UKW-Radiosender in Fahrzeugen zu empfangen und Audio- und
Videodaten von geeigneten Speichermedien wiederzugeben.
Das Gerät muss zur Wiedergabe an Lautsprecher angeschlossen werden.
Dieses Produkt ist nur für den Anschluss an ein 12 V-Gleichspannungsbordnetz mit negativem Pol der Fahrzeugbatterie an Karosserie zugelassen. Das Gerät darf nur in Fahrzeugen mit dieser Bordspannungsart eingebaut und
in Betrieb genommen werden.
Durch die Art des Einbaus ist vom Benutzer sicherzustellen, dass das Gerät vor Feuchtigkeit und Nässe geschützt
wird.
Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung dieses Produktes, darüber hinaus ist dies
mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden.
Das gesamte Produkt darf nicht geändert, bzw. umgebaut und das Gehäuse nicht geöffnet werden.
Beachten Sie alle Sicherheitshinweise dieser Bedienungsanleitung!
Bedienungsanleitung
Deutsch
Symbolerklärung
6
Das Symbol mit dem Ausrufezeichen weist den Benutzer darauf hin, dass er vor der Inbetriebnahme
des Gerätes diese Bedienungsanleitung lesen und beim Betrieb beachten muss. Wichtige Hinweise
sind mit diesem Symbol gekennzeichnet.
Das „Hand“-Symbol steht für spezielle Tipps und Bedienhinweise.
Produktbeschreibung
Dieses Gerät ist mit den folgenden Merkmalen ausgestattet:
• 3,5“ TFT-Display
• DVD/MP4/VCD/CD/MP3-Wiedergabe
• Dual-Zone-Funktion (getrennte Wiedergabequellenwahl für Fahrer und Mitfahrer)
• SD/MMC-Kartenleser
• USB-Schnittstelle
• Hohe Ausgangsleistung (4 x 40W max.)
• FM-Tuner mit RDS-Funktion
• IR-Fernbedienung
• AUX-Eingang zur Einspeisung externer Audio- und Videoquellen
• Vorverstärkerausgänge zum Anschluss von Leistungsverstärkern
• Eingang für Rückfahrkamera
• Abklappbares und abnehmbares Frontpanel
• Elektronische Lautstärke-, Tiefen- Höhen-, Fader- und Balance-Regelung
• Equalizer mit 3 Voreinstellungen
• Loudness-Schaltung
• Genaues elektronisches Abstimmen der Sender durch PLL-Tuner
• 18 programmierbare Stationsspeicher
• Manueller/Automatischer Sendersuchlauf in beide Suchrichtungen
Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden,
erlischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten
der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen
erlischt die Gewährleistung/Garantie!
• Aus Sicherheits- und Zulassungsgründen ist das eigenmächtige Umbauen und/oder Verändern des
Produktes nicht gestattet.
• Als Spannungsquelle darf nur das 12 V-Gleichspannungsbordnetz (negativer Pol der Batterie an
der Karosserie des Fahrzeugs) verwendet werden. Schließen Sie das Gerät nie an eine andere
Spannungsversorgung an.
• Der Fahrzeugführer darf im Straßenverkehr niemals durch die Bildwiedergabe vom Verkehr
abgelenkt werden. Schließen Sie das Gerät wie weiter hinten in dieser Anleitung beschrieben an,
sodass die Bildwiedergabe über das Display des Gerätes nur bei gezogener Handbremse möglich
ist. Außerdem müssen zusätzliche Monitore so platziert werden, dass eine Ablenkung des Fahrzeugführers ebenfalls ausgeschlossen ist.
• Achten Sie auf eine sachgerechte Inbetriebnahme des Gerätes. Beachten Sie hierbei diese
Bedienungsanleitung.
• Dieses Produkt ist mit einem Laser der Klasse 1 ausgerüstet. Öffnen Sie das Gerät nicht und
versuchen Sie nicht, sich Zugang zum Geräteinneren zu verschaffen. Blicken Sie nie in den
Laserstrahl. Laserstrahlung kann zu Augenverletzungen führen.
Bedienungsanleitung
Deutsch
Class 1 Laser
• Das Produkt ist kein Spielzeug, es ist nicht für Kinder geeignet. Kinder können die Gefahren, die im
Umgang mit elektrischen Geräten bestehen, nicht einschätzen.
• Setzen Sie das Gerät keinen hohen Temperaturen, Tropf- oder Spritzwasser, starken Vibrationen,
sowie hohen mechanischen Beanspruchungen aus.
• Betreiben Sie das Gerät nicht unbeaufsichtigt.
• Lassen Sie Verpackungsmaterial nicht achtlos liegen. Es könnte für Kinder zu einem gefährlichen
Spielzeug werden.
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, die an
das Gerät angeschlossen werden.
• Sollten Sie sich über den korrekten Anschluss nicht im Klaren sein oder sollten sich Fragen ergeben,
die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so setzen Sie sich bitte mit unserer
technischen Auskunft oder einem anderen Fachmann in Verbindung.
8
Mechanischer Einbau
In den meisten Kfz ist vom Hersteller ein Einbauplatz für Autoradios vorgesehen. Die Wahl des Einbauplatzes
erfolgte aus sicherheitstechnischen Gesichtspunkten. Es ist deshalb anzuraten, das Gerät in diesen vorgesehenen
Bereich einzubauen.
Das Gerät benötigt einen DIN-Einbauausschnitt mit den Abmessungen 182x53mm, diese Einbaumaße sind
genormt und werden üblicherweise von allen Kfz-Herstellern eingehalten.
Sollte kein Einbauausschnitt vorgesehen sein, so informieren Sie sich bitte bei Ihrem Autohändler über den korrekten
Einbauort für das Gerät.
Wählen Sie den Einbauort sorgfältig aus, damit das Gerät nicht die normale Fahrtätigkeit des
Fahrers beeinflusst oder ihn vom Verkehrsgeschehen ablenkt.
Verwenden Sie nur das mitgelieferte Montagematerial, um eine sichere Installation zu garantieren.
Änderungen am Fahrzeug, die durch den Einbau des DVD-Tuners oder anderer Komponenten
nötig sind, müssen immer so ausgeführt werden, dass dadurch keine Beeinträchtigung der
Verkehrssicherheit oder der konstruktiven Stabilität des Kfz entstehen. Bei vielen Kfz erlischt
bereits durch das Aussägen eines Blechteils die Betriebserlaubnis.
Da das Gerät im Betrieb Wärme erzeugt, muss der Einbauort hitzeunempfindlich sein.
Vergewissern Sie sich vor der Ausführung von Befestigungsbohrungen, dass hierdurch keine
elektrischen Kabel, Bremsleitungen, der Kraftstofftank o.ä. beschädigt werden.
Beachten Sie bei der Verwendung von Werkzeugen zum Einbau Ihrer Auto-HiFi-Komponenten
die Sicherheitshinweise der Werkzeughersteller.
Berücksichtigen Sie beim Einbau Ihrer HiFi-Anlage die Unfallgefahr, die von losgerissenen
Geräten im Falle eines Unfalls ausgehen kann. Befestigen Sie deshalb jedes Teil sicher und an
einem Platz an dem es nicht zu einer Gefahr für die Insassen werden kann.
Überprüfen Sie vor dem Einbau des Gerätes die Tiefe des vorgesehenen Einbauraumes.
Einbaulage
Der Einbauwinkel gegenüber der Horizontalen muss kleiner als 30° sein. Ein zu stark geneigtes Gerät kann zu
Fehlfunktionen führen.
9
Bedienungsanleitung
Deutsch

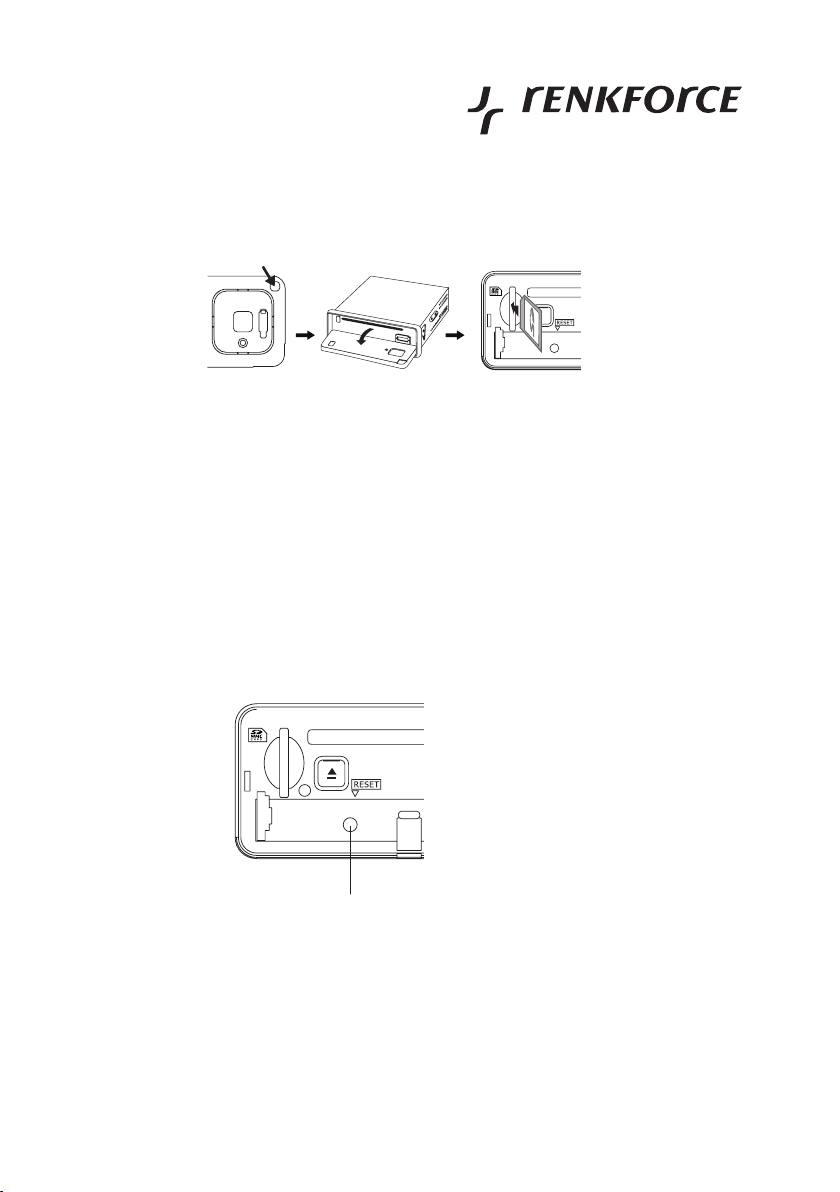

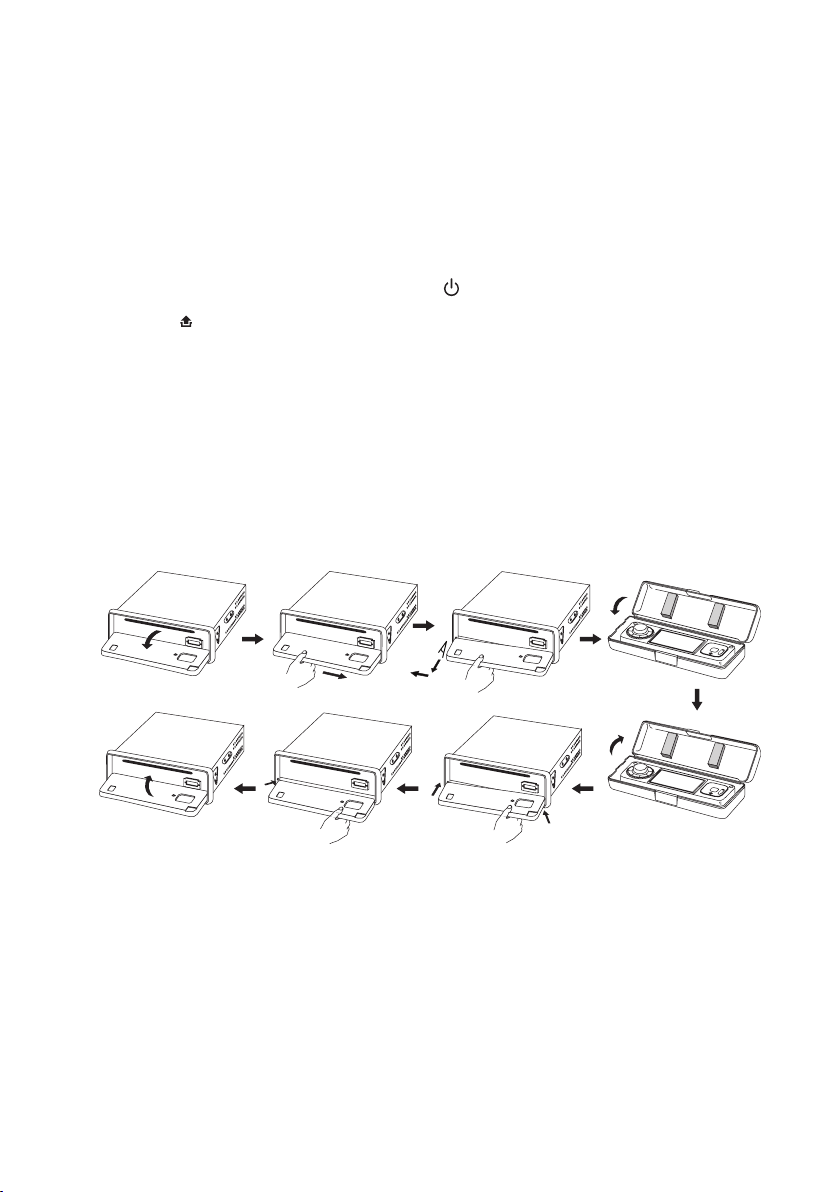

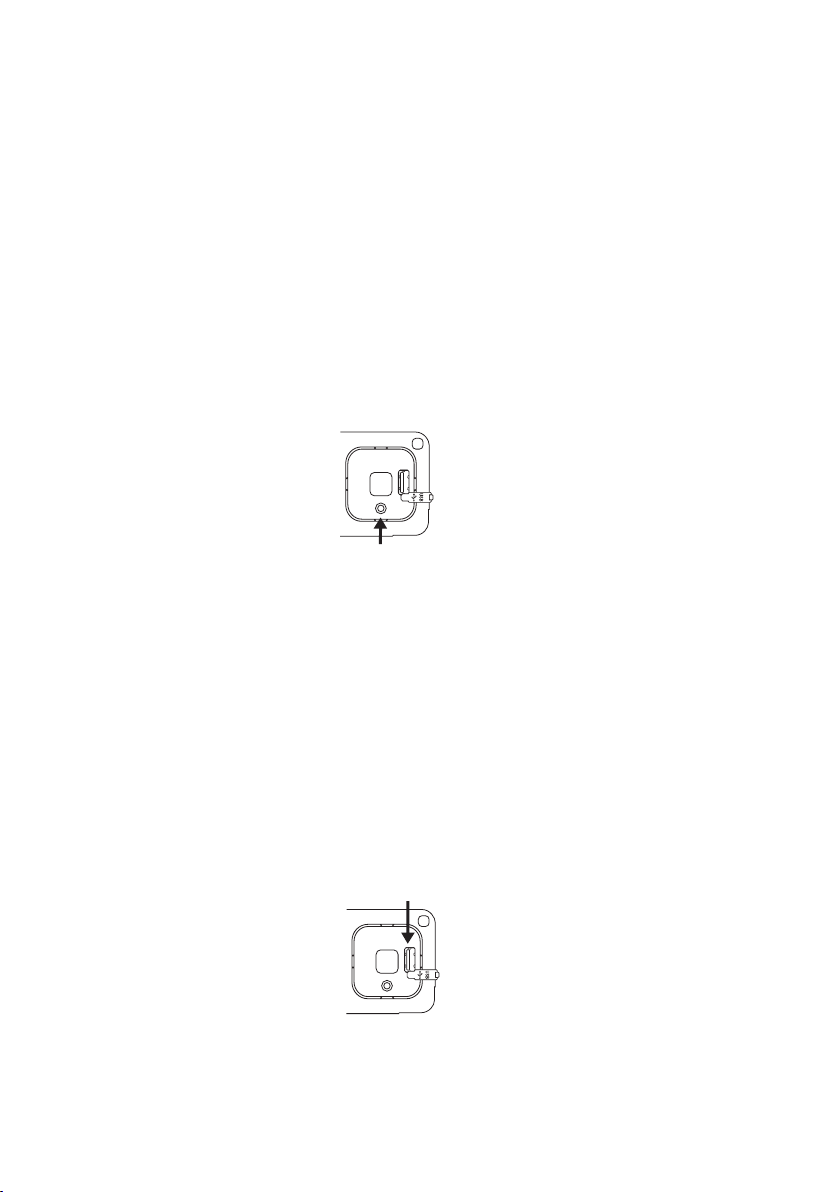

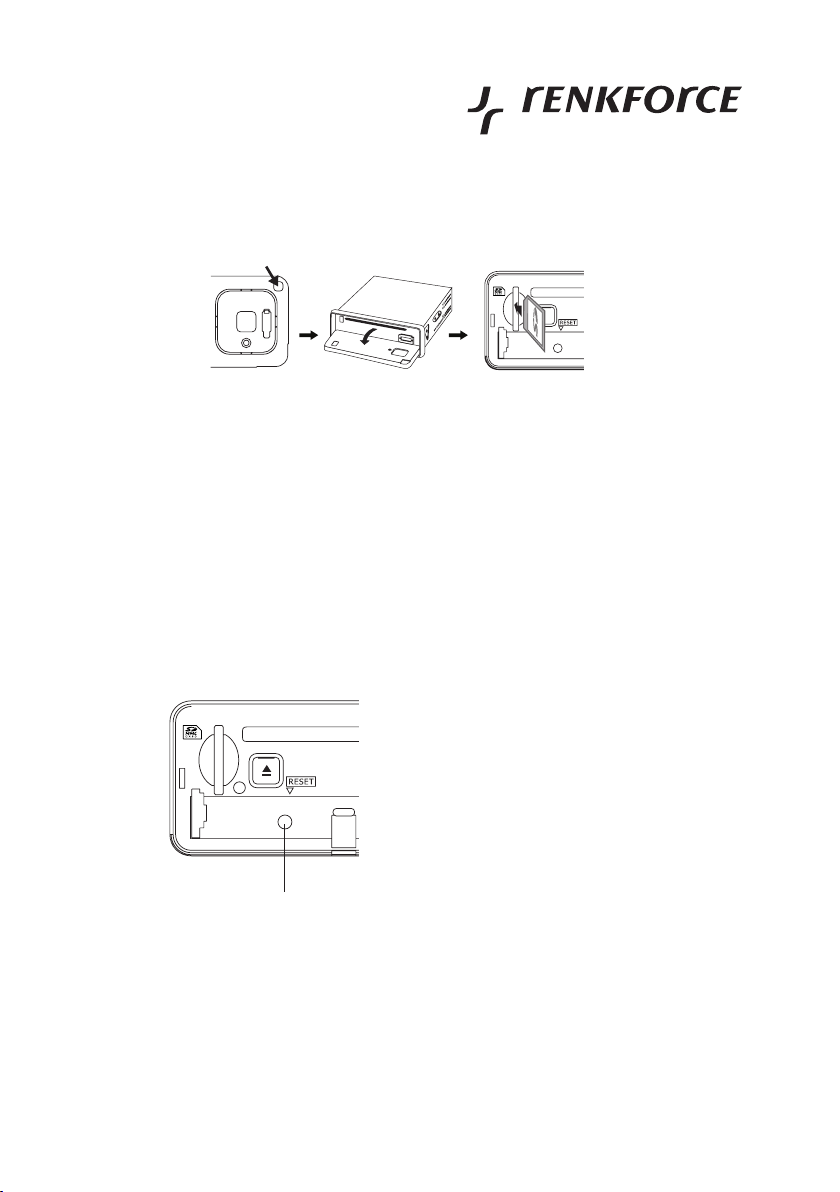

Abnehmen und Anbringen des Frontbedienteils
Zur Vorbeugung vor Diebstahl kann das Frontbedienteil des Gerätes abgenommen werden.
• Bevor Sie das Frontbedienteil abnehmen, drücken Sie die Taste (2) lang (ca. 1s) bis sich das Gerät abschaltet.
• Drücken Sie die Taste (12) und klappen Sie das Bedienteil auf.
• Drücken Sie das Bedienteil nach rechts und rasten Sie es auf der linken Seite aus der Halterung aus.
• Nehmen Sie das Bedienteil ab und legen Sie es in die mitgelieferte Schutzhülle.
• Zum Anbringen des Bedienteils setzen Sie die rechte Seite wie in der unteren Abbildung gezeigt in die Halterung
ein (Schritt 1) und drücken Sie es nach rechts.
• Rasten Sie dann die linke Seite des Bedienteils in die Halterung ein (Schritt 2).
• Klappen Sie das Bedienteil wieder nach oben, bis es einrastet.
• Üben Sie keinen Druck auf das Display oder die Bedienungstasten aus.
< 10˚
10
2
1
Vergewissern Sie sich, dass Sie das Frontbedienteil richtig herum auf das Gerät aufsetzen.
Drücken Sie das Frontbedienteil nicht zu stark gegen das Gerät wenn Sie es aufsetzen. Es kann
einfach angebracht werden, indem Sie es leicht gegen das Gerät drücken.
Wenn Sie das Frontbedienteil mitnehmen, legen Sie es in die mitgelieferte Schutzhülle.

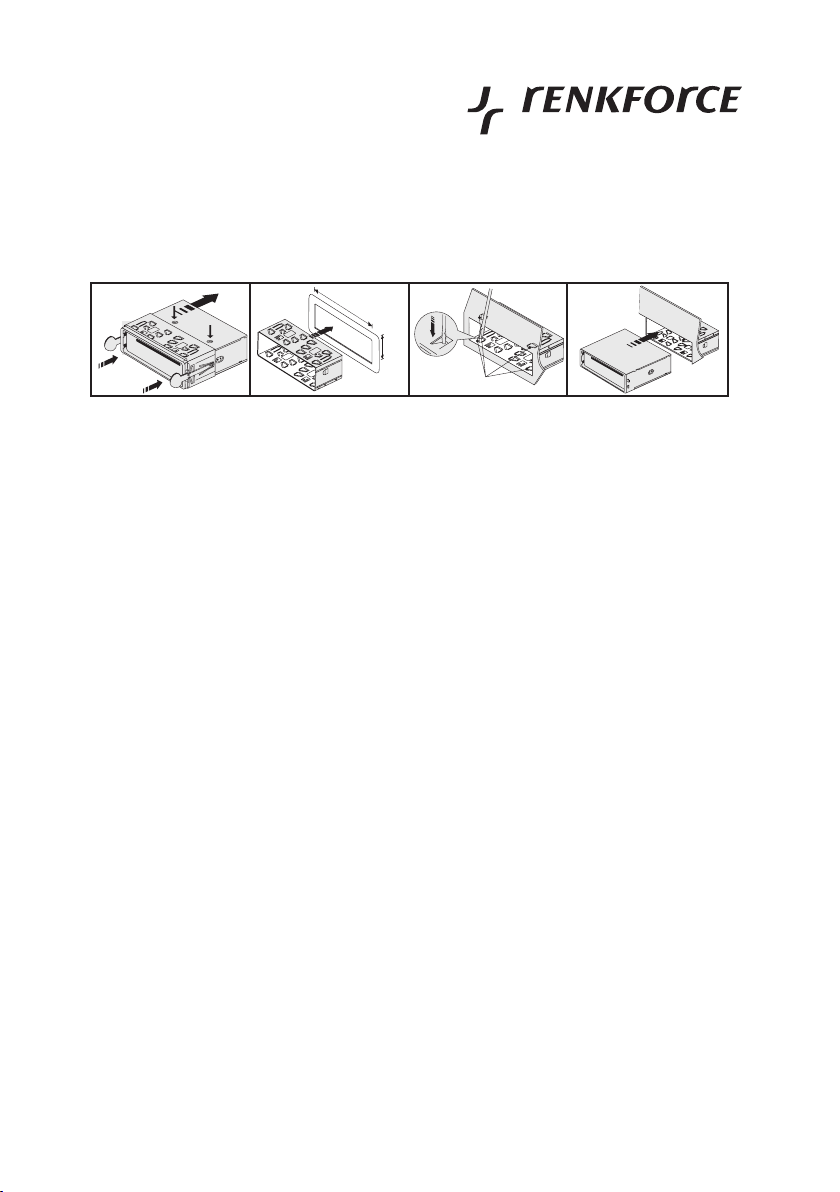

Einbau in den Radioschacht
• Nehmen Sie das Frontbedienteil ab.
53mm
3
4
1
1
2
• Entfernen Sie die beiden Sicherungsschrauben des Laufwerks (Bild1, Punkt1).
• Entriegeln Sie den Einbaurahmen mit den beiden Entriegelungsschlüsseln (Bild1, Punkt2).
• Ziehen Sie den Einbaurahmen nach hinten vom Gerät ab (Bild1, Punkt3).
• Schieben Sie den Einbaurahmen in den Einbauausschnitt des Fahrzeugs (Bild2).
• Biegen Sie einige der Haltelaschen am Einbaurahmen um, bis der Rahmen sicher in der Einbauöffnung fixiert
ist (Bild3).
• Nachdem Sie alle elektrischen Verbindungen hergestellt haben (siehe „Elektrischer Anschluss“) schieben Sie
das Gerät in den Einbaurahmen, bis es sicher einrastet (Bild4).
Sichern Sie das Gerät zusätzlich gegen Erschütterungen mit dem Schraubzapfen an der Geräterückseite.
Bei den meisten Fahrzeuge ist solch eine Sicherung bereits vorgesehen. Falls dies bei Ihrem Fahrzeug nicht der Fall
sein sollte, befestigen Sie das Gerät bitte mit einem Lochblechstreifen o.ä.
Bewahren Sie die beiden Entriegelungsschlüssel gut auf. Sie benötigen sie für eine spätere Demontage des Gerätes.
2
3
182mm
11
Bedienungsanleitung
Deutsch

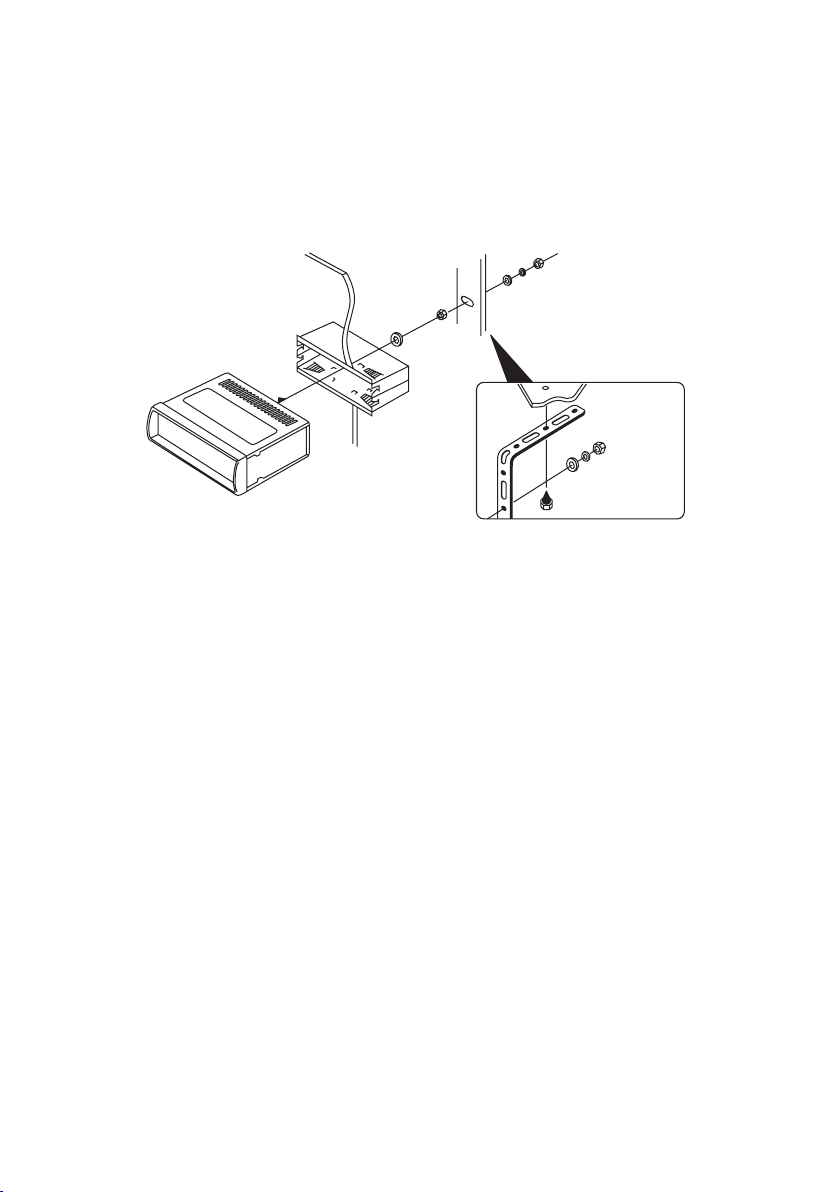

Gehen Sie bei der Befestigung wie im folgenden Bild gezeigt vor:
Ausbau
• Nehmen Sie das Frontbedienteil ab.
• Stecken Sie die beiden Entriegelungsschlüssel in die seitlichen Schlitze zwischen Gerät und Einbaurahmen, bis
das Gerät entriegelt ist.
• Lösen Sie die Befestigungsschraube an der Geräterückseite.
• Ziehen Sie das Gerät an den Entriegelungsschlüsseln vorsichtig aus dem Einbaurahmen.
• Lösen Sie sämtliche elektrische Verbindungen.
12

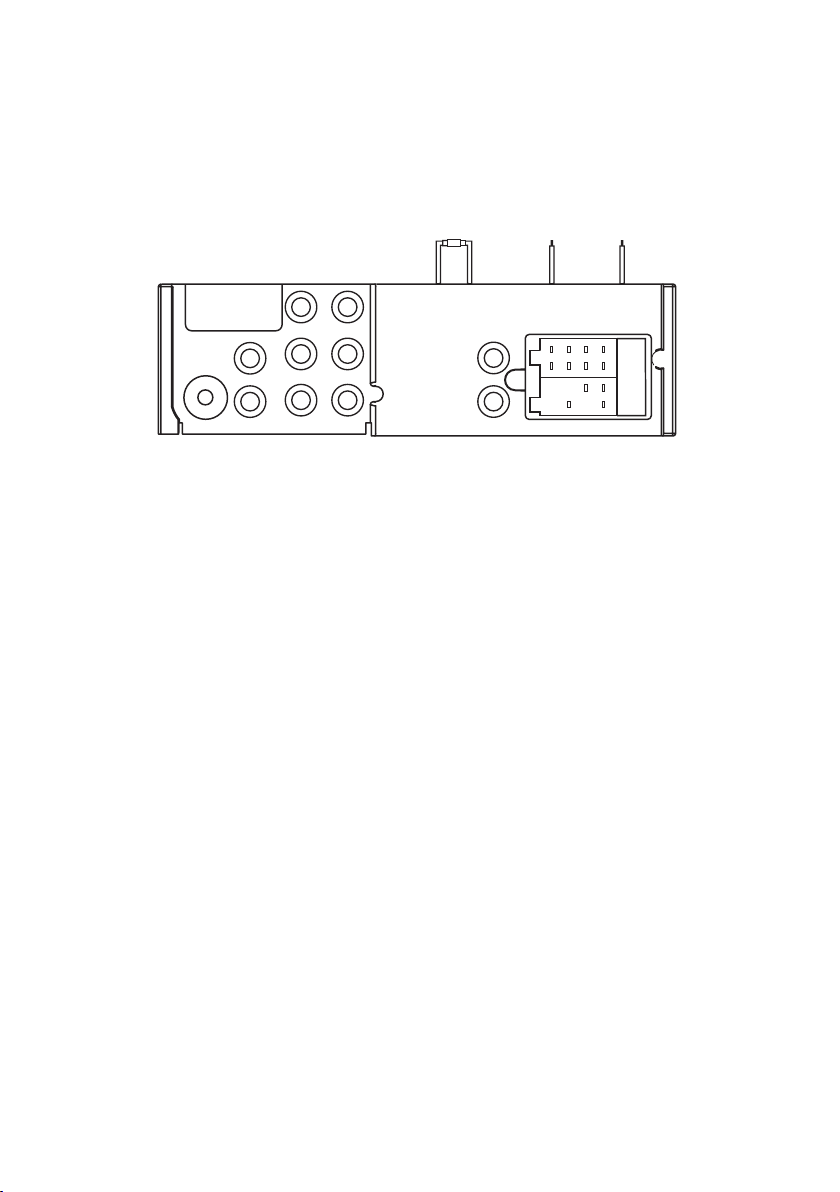

Elektrischer Anschluss
Der elektrische Anschluss sollte nur von einer Fachkraft durchgeführt werden.
Um Kurzschlüsse und daraus resultierende Beschädigungen des Gerätes zu vermeiden, muss
während des Anschlusses der Minuspol (Masse) der Fahrzeugbatterie abgeklemmt werden.
Schließen Sie den Minuspol der Batterie erst wieder an, wenn Sie das Gerät vollständig
angeschlossen und den Anschluss überprüft haben.
Benutzen Sie zum Überprüfen der Spannung an Bordspannungsleitungen nur ein Voltmeter
oder eine Diodenprüflampe, da normale Prüflampen zu hohe Ströme aufnehmen und so die
Bordelektronik beschädigen können.
Achten Sie bei der Verlegung von Leitungen darauf, dass diese nicht gequetscht werden oder
an scharfen Kanten scheuern. Benutzen Sie bei Durchführungspunkten Gummitüllen.
Die Verdrahtung zu den Lautsprechern muss jeweils zweiadrig ausgeführt werden. Isolieren
Sie offene Verbindungsstellen. Achten Sie darauf, dass keine der Leitungen durch scharfe
Kanten beschädigt werden kann.
Verwenden Sie nur Lautsprecher mit einer ausreichenden Belastbarkeit (siehe „Technische
Daten“).
Achten Sie darauf, dass alle Lautsprecher richtig gepolt sind - also die Plus- und Minuskennzeichen übereinstimmen.
Die Anschlusskabel der Lautsprecher sind im Normalfall codiert: Einige Lautsprecherhersteller markieren die (+)-Leitung mit einem zusätzlichen Farbstreifen, andere wiederum verwenden eine geriffelte Leitung für den (+)-Pol, für den (-)-Pol hingegen eine glatte Leitung.
Das Gerät wurde für den Betrieb an Lautsprecherimpedanzen von mindestens 4 Ohm entwikkelt. Schließen Sie auf keinen Fall Lautsprecher mit einer geringeren Impedanz an.
Benutzen Sie zum Anschluss der Cinchbuchsen für die Audio- und Videoverbindungen nur
hierfür geeignete abgeschirmte Cinchleitungen. Bei Verwendung anderer Kabel können Störungen auftreten.
Halten Sie die Länge der Anschlussleitungen möglichst kurz.
Verlegen Sie die Leitungen nicht in der Nähe anderer Kabel. Sie vermeiden so störende
Einstreuungen in die Leitungen.
Um Verzerrungen oder Fehlanpassungen zu vermeiden, die zur Beschädigung des Gerätes
führen können, dürfen an die Cinchanschlüsse nur Geräte mit ebensolchen Cinchanschlüssen
angeschlossen werden. Beachten Sie hierzu auch die Anschlusswerte in den „Technischen
Daten“.
13
Bedienungsanleitung
Deutsch
Anschluss der Lautsprecher und der Stromversorgung
Der DVD-Tuner verfügt über einen ISO-Systemstecker.
Fahrzeuge, die mit einem solchen Systemstecker ausgerüstet sind, können bei gleicher Steckerbelegung
(bitte vorher überprüfen!) direkt mit dem Gerät verbunden werden. Bei abweichender Steckerbelegung
erfolgt der Anschluss über einen Adapter.
Die Kontaktbelegung der Anschlussbuchse am Gerät entnehmen Sie bitte den nachfolgenden Bildern.
Die jeweilige Belegung Ihres Kfz Systemsteckers erfahren Sie bei Ihrem Kfz Händler.

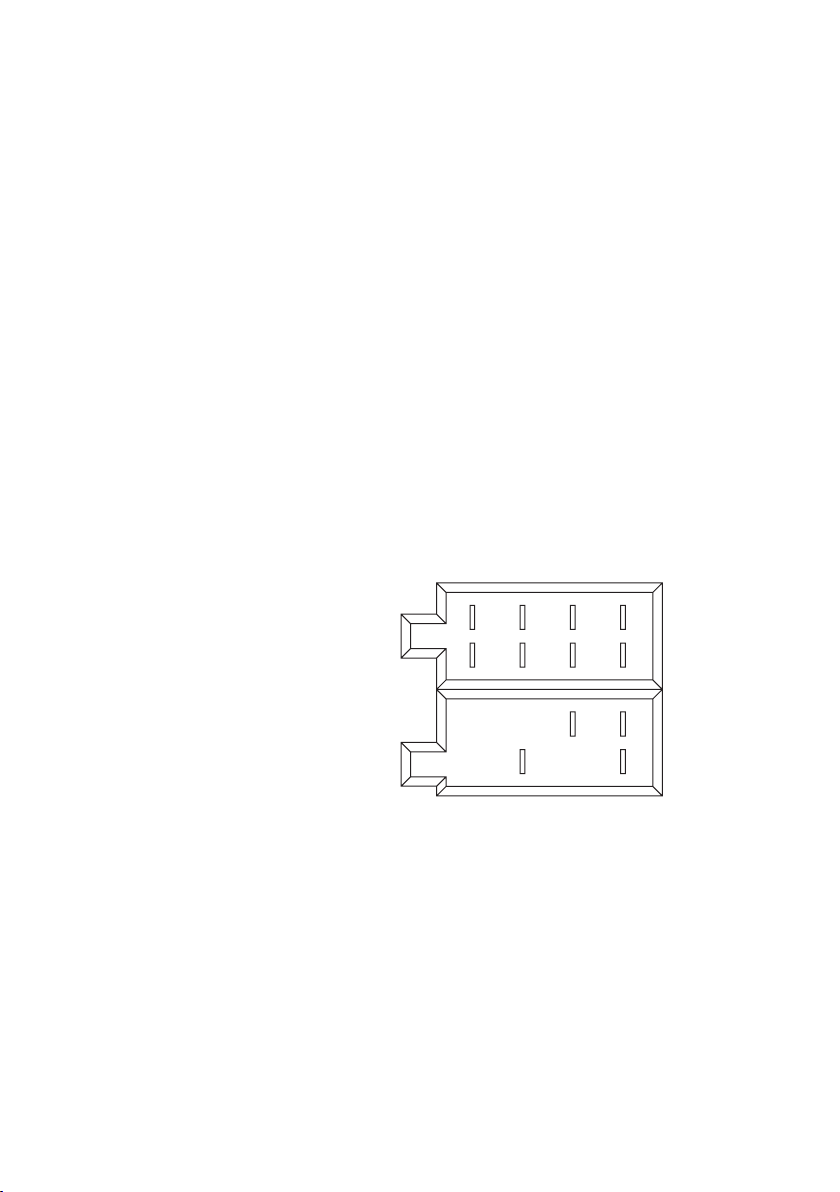

Systemstecker B (Lautsprecheranschluss)
(1)Lautsprecher rechts hinten (+)
(2)Lautsprecher rechts hinten (-)
(3)Lautsprecher rechts vorne (+)
(4)Lautsprecher rechts vorne (-)
(5)Lautsprecher links vorne (+)
(6)Lautsprecher links vorne (-)
(7)Lautsprecher links hinten (+)
(8)Lautsprecher links hinten (-)
Systemstecker A (Stromversorgung)
(1)nicht belegt
(2)nicht belegt
(3)nicht belegt
(4)Dauerstrom +12V
(5)Antennensteuerausgang
(6)nicht belegt
(7)Zündung +12V
(8)Masse
B
A
35 7
1
2468
57
48
14
• Der Anschluss Dauerstrom +12V (4) muss an eine Leitung angeklemmt werden, die auch bei ausgeschalteter
Zündung permanent 12V liefert (Klemme 30 des Bordnetzes). Dieser Anschluss dient zur Speicherung der
Benutzereinstellungen, der Uhrzeit usw.
• Der Antennensteuerausgang (5) liefert bei eingeschaltetem Gerät eine Spannung von +12V. Diese Leitung kann
für die Stromversorgung einer elektrischen Antenne oder als Einschaltspannung für einen Autoverstärker
verwendet werden.
• Der Anschluss Zündung +12V (7) muss mit einer Leitung verbunden werden, die nur bei eingeschalteter
Zündung +12V führt (Klemme 15 des Bordnetzes).
Klemmen Sie diesen Anschluss nicht auf Dauerstrom, da es ansonsten bei längerer Standzeit des Fahrzeuges
zu einer Entleerung der Bordbatterie kommen kann.
• Der Anschluss Masse (8) wird mit der Fahrzeugkarosserie verbunden.
Bedingt durch die immer häufiger verwendete Klebetechnik bzw. durch lackierte Metallteile wird die
elektrische Leitfähigkeit eingeschränkt. Daher ist nicht jedes Metallteil als Massepunkt geeignet.
Bei den meisten Fahrzeugen sind die Leitungen für den elektrischen Anschluss und den Anschluss der
Lautsprecher bereits bis zum vorgesehenen Einbauschacht geführt.
Sollte dies nicht der Fall sein muss darauf geachtet werden, dass die nachträglich eingebauten
Leitungen über die entsprechend vorgesehenen Bordsicherungen (siehe Bedienhandbuch des Fahrzeugs) abgesichert sind.
Anschluss der Steuerleitungen
• Verbinden Sie die graue Leitung PARKING (+) mit dem Schalter für die Handbremse. Der Kontakt, an den diese
Leitung angeschlossen wird muss bei gezogener Handbremse Massekontakt haben.
• Verbinden Sie die schwarze Leitung TEL MUTE mit der Stummschaltung Ihrer Freisprecheinrichtung. Für die
Diese Verbindung stellt sicher, dass die Wiedergabe von Filmen im Display (7) nur mit gezogener
Handbremse möglich ist. Diese Einschränkung gilt jedoch nur für das eingebaute Display. Externe
Displays für die Mitfahrer werden hierdurch nicht beeinflusst.
Dies ist eine Sicherheitsmaßnahme zur Vermeidung von Unfällen durch die Ablenkung des Fahrzeugführers. Bitte informieren Sie sich über die entsprechenden Vorschriften, die in Ihrem Land diesbezüglich gelten. Es ist möglich, dass ein Anschluss dieses Gerätes ohne diese Verbindung gesetzeswidrig
ist.
Sollte diese Funktion nicht erforderlich sein, können Sie die graue Leitung PARKING (+) mit der weißen Leitung
PARKING (-) verbinden. In diesem Fall wird die Filmwiedergabe während der Fahrt nicht blockiert.
Dauer eines Telefongesprächs wird hierdurch die Audiowiedergabe unterbrochen.
15
PARKING
TEL
MUTE
Bedienungsanleitung
Deutsch
BACK GEAR
CONTROL
ANTENNA
CONNECTOR
DVD AUDIO OUT
LR
FRONT
REAR
L
L
R
CAMERA IN
WHITE (-)
LINE OUT
LINE OUT
R
VIDEO IN
GREY (+)
VIDEO OUT 1
VIDEO OUT 2
BLACK
ISO CONNECTOR
1234567
B
A
4578
RED
8
Anschluss einer Rückfahrkamera
• Verbinden Sie die rote Leitung BACK GEAR CONTROL mit der Rückfahrleuchte Ihres Fahrzeugs (Anschluss,
der bei eingelegtem Rückwärtsgang +12V führt).
• Verbinden Sie den Videoausgang Ihrer Rückfahrkamera mit dem Anschluss CAMERA IN.
Sobald der Rückwärtsgang eingelegt wird, erscheint das Bild der Rückfahrkamera automatisch im
Display (7).
Anschluss zusätzlicher Verstärker
• Verbinden Sie die Buchsen LINE OUT FRONT mit den Eingängen des vorderen Leitungsverstärkers.
• Verbinden Sie die Buchsen LINE OUT REAR mit den Eingängen des hinteren Leitungsverstärkers.
Die rote Buchse ist der Anschluss für den rechten Kanal
Die weiße Buchse ist der Anschluss für den linken Kanal
16
Anschluss zusätzlicher Monitore
Der DVD-Tuner verfügt über Videoausgänge für zusätzliche Monitore. Diese können über die Dual-Zone-Funktion
separat angesteuert werden, sodass die Mitfahrer z.B. über Kopfstützenmonitore Filme ansehen können, während
der Fahrer z.B. Radio hört.
• Verbinden Sie die Buchsen VIDEO OUT 1 und VIDEO OUT 2 mit den Videoeingängen der Zusatzmonitore.
• Verbinden Sie die Buchsen DVD AUDIO OUT mit den Audioeingängen der Zusatzmonitore.
Anschluss einer externen Video- bzw. Audioquelle
• Verbinden Sie die Buchse VIDEO IN mit dem Videoausgang der externen Videoquelle.
• Verbinden Sie den AUX-Eingang (15) mit dem Audioausgang der externen Video- bzw. Audioquelle.
An den AUX-Eingang (15) kann auch ein Audiogerät angeschlossen werden, ohne den Eingang
VIDEO IN an der Geräterückseite zu benutzen. Die Bildwiedergabe ist diesem Fall natürlich nicht
möglich.
Anschluss der Antenne
• Verbinden Sie den Antennenstecker Ihres Fahrzeugs mit der Antennenbuchse hinten am Gerät (Buchse neben
den Cinch-Anschlüssen).
• Sollte Ihr Fahrzeug mit einem anderen Antennenstecker ausgerüstet sein, verwenden Sie bitte einen passenden
Adapter, der im Fachhandel erhältlich ist.
17
Bedienung
Nehmen Sie das Gerät nur dann in Betrieb, wenn Sie sich mit den Funktionen und mit dieser
Bedienungsanleitung vertraut gemacht haben.
Überprüfen Sie alle Anschlüsse nochmals auf ihre Richtigkeit. Klemmen Sie nach der Überprüfung den Minuspol der Bordbatterie wieder an.
Allgemeine Bedienung
Ein-/Ausschalten
• Drücken Sie die Taste (2) um das Gerät einzuschalten.
• Zum Ausschalten halten Sie die Taste bitte länger gedrückt, bis das Gerät abschaltet.
Bedienungsanleitung
Deutsch
Zum Einschalten kann auch jede andere Taste gedrückt werden.
Lautstärkeregelung
• Drehen Sie den Lautstärkeregler (20), um die Lautstärke einzustellen.
• Drehen im Uhrzeigersinn erhöht die Lautstärke, Drehen gegen den Uhrzeigersinn verringert sie.
Stummschaltung
Die Taste (2) aktiviert die Stummschaltung.
• Drücken Sie die Taste kurz, wenn Sie die aktuelle Wiedergabe kurzzeitig unterbrechen wollen, um sich z.B. bei
• Um die Stummschaltung wieder zu deaktivieren drücken Sie die Taste (2) erneut kurz.
Die Lautstärke kann auch über die Fernbedienung mit den Tasten VOL+ und VOL- eingestellt werden.
VOL+ erhöht die Lautstärke, VOL- verringert sie.
Passanten nach dem Weg zu erkundigen.
Um die Stummschaltung über die Fernbedienung zu aktivieren bzw. zu deaktivieren, drücken Sie die
Taste (28).
18
Loudness-Funktion
• Drücken Sie die Taste BD/LD (14) lang um die Loudness-Funktion zu ein- bzw. auszuschalten.
• Im Display (7) erscheint eine entsprechende Meldung.
Auswahl der Wiedergabequelle
• Drücken Sie die Taste MODE (9) wiederholt, um die einzelnen Wiedergabequellen anzuwählen.
• Die Auswahl erfolgt in folgender Reihenfolge: Radio > CD/DVD > USB > SD/MMC > AUX
Das menschliche Ohr nimmt tiefe und hohe Töne bei geringen Lautstärken schlechter wahr. Durch eine
Anhebung dieser Frequenzbereiche bei geringen Lautstärken (Loudness-Korrektur) wird diesem
Effekt entgegengewirkt und die Musikwiedergabe klingt natürlicher.
Die Loudness-Funktion kann auch durch längeres Drücken der Taste RDM/BD/LD (35) auf der
Fernbedienung ein- bzw. ausgeschaltet werden.
Einlegen einer CD/DVD
• Drücken Sie die Taste (12), um die Frontblende zu öffnen. Schieben Sie eine CD/DVD in die Laufwerksöffnung
Wenn keine CD, kein USB-Speicher oder keine SD/MMC-Karte eingelegt/eingesteckt ist, werden die
betreffenden Quellen bei der Auswahl übersprungen.
Beim Einlegen/Einstecken einer CD/DVD, eines USB-Speichers oder einer SD/MMC-Karte wird der
betreffende Eingang automatisch aktiviert.
(25) ein.
Die CD/DVD muss immer mit der beschrifteten Seite nach oben eingeschoben werden.
Auswerfen einer CD/DVD
• Drücken Sie die Taste (12), um die Frontblende zu öffnen.
• Drücken Sie die Taste EJECT (23), die CD/DVD wird ausgeworfen.
• Schließen Sie die Frontblende wieder, indem Sie sie hochklappen.
19
Bedienungsanleitung
Deutsch
Menüeinstellungen
• Drücken Sie die Taste MENU (1) am Gerät, um das Einstellmenü abzurufen.
• Im Display erscheint das Einstellmenü mit den verschiedenen Unterpunkten.
• Um ein Untermenü aufzurufen drehen Sie den Lautstärkeregler (20) bis der gewünschte Menüpunkt im Display
markiert ist und drücken dann die Taste ENT (6).
• Um eine Ebene im Menü zurückzuspringen, drücken Sie die Taste MENU (1).
• Um einen Menüpunkt auszuwählen bzw. zu verändern drücken Sie die Taste ENT (6) oder drehen Sie den
Lautstärkeregler (20).
Die Auswahl der Menüpunkte kann auch mit den Pfeiltasten (30) auf der Fernbedienung erfolgen.
AUDIO
BASSEinstellung der Tieftonwiedergabe
TREBLEEinstellung der Hochtonwiedergabe
BALANCEEinstellung des Lautstärkeverhältnisses zwischen rechten und linken Lautsprechern
FADEREinstellung des Lautstärkeverhältnisses zwischen vorderen und hinteren Lautsprechern
EQAuswahl einer Klangvoreinstellung
DSP OFFKlangregelung ausgeschaltet
FLATKlangeinstellung neutral
CLASSICSKlangcharakteristik für klassische Musik angepasst
POPKlangcharakteristik für Popmusik angepasst
ROCKKlangcharakteristik für Rockmusik angepasst
20
Dieser Menüpunkt ist nur sichtbar, wenn ein Medium für die Bildwiedergabe eingelegt ist.
REDEinstellung des roten Farbanteils im Bild
GREENEinstellung des grünen Farbanteils im Bild
BLUEEinstellung des blauen Farbanteils im Bild
BRIGHTNESSHelligkeitseinstellung
CONTRASTKontrasteinstellung
SHARPNESSEinstellung der Bildschärfe
SCREENEinstellung der Bildgröße
4:3Wiedergabe im 4:3-Format
16:9Wiedergabe im 16:9-Format
FULLBild wird auf das Format des Bildschirms gestreckt
COLOR RESET Die Werte werden auf die Werkseinstellung zurückgesetzt
DUAL
Diese Funktion wählt die Wiedergabequelle für die Dual-Zone-Funktion.
Die Dual-Zone-Funktion ermöglicht die Wiedergabe von Filmen für die Mitfahrer (z.B. über zusätzliche Kopfstützenmonitore), während der Fahrer Radio hört. Voraussetzung hierfür ist, dass an die AV-Ausgänge für die zweite Zone
(VIDEO OUT 1/2 und DVD AUDIO OUT) entsprechende Wiedergabegeräte angeschlossen sind.
Diese Funktion kann auch direkt mit der Taste DUAL (26) auf der Fernbedienung angewählt werden.
DUALEin- bzw. Ausschalten der Dual-Zone-Funktion:
DUAL ONDual-Zone Funktion eingeschaltet
DUAL OFFDual-Zone Funktion ausgeschaltet
KEYAuswahl der Quelle auf die der Lautstärkeregler (20) wirkt:
CURRENTLautstärkeregelung für den Fahrer
DVDLautstärkeregelung für die Mitfahrer
VOLSeparate Lautstärkeregelung für die Mitfahrer
21
Bedienungsanleitung
Deutsch
RDS SETUP
TAReaktion bei Verlust eines Verkehrsfunksenders:
SEEKbei Verlust der Verkehrsfunkinformation wird ein neuer Sender mit Verkehrs-
ALARMbei Verlust der Verkehrsfunkinformation wird ein Alarmton erzeugt
PIReaktion des Gerätes bei 2 Sendern mit unterschiedlicher Programmidentifikation (PI) auf der
gleichen Frequenz:
SOUNDRadio schaltet einige Sekunden auf den neuen Sender und dann wieder
MUTERadio wird stummgeschaltet
RETUNEVerzögerung des Sendersuchlaufs bei Verlust der Verkehrsfunk-Kennung:
SHORTkurz
LONGlang
MASKReaktion, wenn der aktuell gehörte Sender nicht mehr empfangbar ist:
ALLAlternativfrequenzen (AF) mit unterschiedlicher Programmidentifikation (PI)
DPInur Alternativfrequenzen (AF) mit unterschiedlicher Programmidentifikation
EON TAReaktion des Gerätes bei EON-Verkehrsfunkdurchsagen mit schlechtem Empfang:
LOCALes werden nur Durchsagen von starken Sendern durchgeschaltet
DXes werden alle Durchsagen durchgeschaltet
REGBerücksichtigung der Regionalkennung bei der automatischen Frequenzumschaltung:
ONUmschaltung nur auf Sender mit gleicher Programmidentifikation (PI)
OFFUmschaltung auch auf Sender mit anderer Programmidentifikation (PI)
TA VOLEinstellung der Lautstärke bei Verkehrsfunkdurchsagen
funk-Kennung gesucht
zurück
und alle anderen Sender mit unterschiedlicher PI auf der gleichen Frequenz
werden verdeckt
(PI) werden verdeckt
22
EXPERT
DX/LOCALEinstellung der Suchlaufempfindlichkeit:
DXder Sendersuchlauf stoppt auch bei schwächeren Sendern
LOCALder Sendersuchlauf stoppt nur bei starken Sendern
STEREO/MONO Einstellung der Empfangsart:
STEREOStereoempfang
MONOMonoempfang
Bei schwachen Sendern führt die Umschaltung auf Monoempfang zu verminderten Störgeräuschen.
BEEPEinstellung des Tastenquittierungstons:
ALLTastenquittierungston immer eingeschaltet
2NDTastenquittierungston nur bei Zweitfunktionen von Tasten (längerer Druck)
OFFTastenquittierungston ausgeschaltet
LOUDAktivierung der Loudness-Funktion:
ONFunktion eingeschaltet
OFFFunktion ausgeschaltet
Das menschliche Ohr nimmt tiefe und hohe Töne bei geringen Lautstärken schlechter wahr. Durch eine
Anhebung dieser Frequenzbereiche bei geringen Lautstärken (Loudness-Korrektur) wird diesem
Effekt entgegengewirkt und die Musikwiedergabe klingt natürlicher.
aktiv
BACKLIGHTEinstellung der Displayhelligkeit:
LOWgering
MIDmittel
HIGHhoch
OSD COLOREinstellung der Hintergrundfarbe für das Display
23
CLOCK
CLOCK ON/OFF Ein- bzw. Ausschalten der Uhrzeitanzeige:
CLOCK ONZeitanzeige im Display eingeschaltet
CLOCK OFFZeitanzeige im Display ausgeschaltet
CLOCK HOUR12HZeitanzeige im 12h-Format
24HZeitanzeige im 24h-Format
CLOCK ADJUST manuelle Uhrzeiteinstellung:
Stellen Sie mit dem Lautstärkeregler (20) die Stunden ein > drücken Sie die Taste ENT (6) >
stellen Sie mit dem Lautstärkeregler (20) die Minuten ein
Viele Sender senden die aktuelle Uhrzeit in den RDS-Daten. Empfängt das Gerät dieses Signal stellt
es die eingebaute Uhr automatisch.
Bedienungsanleitung
Deutsch
24
Radiobetrieb
RDS als Empfangskonzept
Das Kürzel RDS steht für Radio Daten System, d.h. es werden unhörbare, codierte Zusatzinformationen über den
UKW RDS Sender mit ausgestrahlt.
Sie besitzen mit dem DVD6311 einen DVD-Tuner, der in der Lage ist diese codierten Daten, die von fast allen
Sendeanstalten mit ausgestrahlt werden auszuwerten.
Folgende wesentlichen Zusatzinformationen werden gesendet:
- Programm Identifikation (PI)
- Verkehrsfunkkennung (TP)
- Verkehrsdurchsagekennung (TA)
- Programm Servicename (PS)
- Alternative Frequenzen (AF)
- Programmtyp (PTY)
- EON-Informationen (EON)
- Uhrzeit (CT)
Programm Identifikation (PI)
Diese Daten helfen dem Empfänger einen Sender eindeutig zu identifizieren. Sie ermöglichen dem Radio zwischen
Gebieten zu unterscheiden in denen das gleiche Programm ausgestrahlt wird. Das Autoradio schaltet also bei
schwächer werdendem Empfang nur auf einen stärkeren Sender um, der die gleiche Programm Identifikation
ausstrahlt.
Verkehrsfunk-Kennung (TP)
Durch dieses Signal erkennt der Empfänger, dass ein Sender mit Verkehrsfunkinformationen empfangen wird.
Verkehrsdurchsage-Kennung (TA)
Durch dieses Signal kann der Empfänger eine Verkehrsfunkdurchsage erkennen und gegebenenfalls die laufende
Wiedergabe einer anderen Quelle unterbrechen.
25
Bedienungsanleitung
Deutsch
Programm Servicename (PS)
Diese Information gibt dem Empfänger an, welchen Sender er gerade empfängt. Sie wird direkt im Display des
Autoradios wiedergegeben, z.B. BAYERN 3.
Alternative Frequenzen (AF)
Es wird eine Liste von alternativen Frequenzen mitgesendet, welche dasselbe Programm abstrahlen. Wird der
empfangene Sender zu schwach, so erkennt der Empfänger über das AF-Signal auf welchen Frequenzen er nach
einem Sender der besser zu empfangen ist, suchen muss.
Programmtyp (PTY)
Dieser Code gibt dem Empfänger Informationen über die Art des gesendeten Programms (z.B. Sport, Klassik,
Nachrichten usw.). Der Hörer kann dadurch gezielt nach einem Programm seiner Wahl suchen.
Außerdem kann ein nationaler Katastrophenalarm auf diese Art verbreitet werden. Den PTY-Service bieten jedoch
nicht alle Sender an.
EON-Informationen
Viele Senderketten mit verschiedenen Programmen haben nur ein Programm mit Verkehrsfunkdienst. Werden
EON-Informationen mitgesendet, schaltet ein derart ausgestattetes Gerät bei Verkehrsdurchsagen auf den
Verkehrsfunksender um, obwohl ein anderes Programm der Senderkette gehört wird.
Hört man z.B. Bayern 4 (ohne Verkehrsfunk) schaltet das Gerät für die Dauer einer Verkehrsfunkdurchsage auf
Bayern 3 (mit Verkehrsfunk) um.
Uhrzeit (CT)
Viele Sender senden die aktuelle Uhrzeit in den RDS-Daten. Empfängt das Gerät dieses Signal stellt es die
eingebaute Uhr automatisch.
Das RDS System bietet also den Vorteil, dass beim Verlassen des Sendegebietes ein Umschalten auf einen
gleichen, besser zu empfangenden Sender automatisch erfolgt. Ein Umschalten erfolgt jedoch nur, wenn ein
besserer Sender mit dem gleichen Programm vorhanden ist.
Kurze empfangsbedingte Signalabschwächungen können auch durch das RDS System nicht eliminiert werden, da
ein ständiges Hin und Herschalten des Autoradios die Folge wäre. Dies würde vom Hörer als weitaus störender
empfunden, als kurz auftretende Empfangsstörungen.
Ein weiterer Pluspunkt des RDS Systems ist die Anzeige des Sendernamens. Der Sendername eines RDS-Senders
wird auf dem Autoradiodisplay angezeigt.
26
Displayanzeige bei Radiobetrieb
• Im linken Teil des Displays wird der eingestellte Bandbereich FM1-3 und die Frequenzen bzw. Sendernamen der
Sender angezeigt, die auf den Stationstasten 1-6 (3, 4, 5, 18 und 19) abgespeichert sind.
• Im rechten Teil des Displays werden oben die eingestellten Funktionen (AF, TA, TP usw.) und in der Mitte der
Sendername bzw. die Sendefrequenz dargestellt.
• Unten im Display erscheinen Symbole für die eingelegten Medien und die Uhrzeit.
FM1
PRESET 1
BAYERN 1
BAYERN 2
BAYERN 3
DLF
ANTENNE
GALAXY
Einstellung der Optionen
Die einstellbaren Optionen für den RDS-Empfänger wurden bereits unter dem Punkt „Menüeinstellungen“ weiter
vorne in dieser Anleitung beschrieben.
Bitte informieren Sie sich dort, um nähere Informationen zu erhalten.
Funktion der einzelnen Tasten
Taste BD/LD (14) bzw. RDM/BD/LD (35)
• Drücken Sie diese Taste kurz, um den Bandbereich FM1, FM2 oder FM3 einzustellen. In jedem Bandbereich
stehen 6 Stationstasten zum Abspeichern von Sendern zur Verfügung.
ST AF TA TP EON
BAYERN 3
20:22
27
Bedienungsanleitung
Deutsch
Tasten SEEK UP (17) / SEEK DOWN (16)
Mit diesen Tasten wird die Empfangsfrequenz geändert, um Sender im Radiobetrieb einzustellen.
• Drücken Sie eine dieser Tasten kurz, um den automatischen Sendersuchlauf in die jeweilige Richtung zu starten.
Der Suchlauf hält erst beim nächsten, gut zu empfangenden Sender an.
• Drücken Sie eine dieser Tasten länger, um den manuellen Sendersuchlauf zu aktivieren. Der Suchlauf stoppt
sobald die Taste losgelassen wird.
Nach kurzer Zeit ohne Knopfdruck schaltet der Tuner wieder zurück zum automatischen Suchlauf.
Stationstasten 1-6 (3, 4, 5, 18 und 19)
• Drücken Sie kurz auf eine dieser Tasten, um einen vorher dort gespeicherten Sender direkt anzuwählen.
• Drücken Sie länger auf eine dieser Tasten, um einen gerade gehörten Sender dort abzuspeichern.
Taste AF (8)
Diese Taste aktiviert bzw deaktiviert die automatische Sendernachführung. Im Display (7) erscheint bei aktiver AFFunktion die Anzeige AF.
• AF ausgeschaltet = Der Tuner sucht nicht automatisch nach einer besser zu empfangende Frequenz des
• AF eingeschaltet = Der Tuner sucht automatisch nach einer besser zu empfangende Frequenz des Senders.
Taste TA (10)
Diese Taste schaltet die Verkehrsfunk-Funktion ein bzw. aus.
• Wird ein Verkehrsfunksender empfangen, so erscheint im Display die Anzeige TP = Traffic Programm.
• Bei gedrückter TA Taste wird das Kürzel TA im Display sichtbar. Jetzt können nur noch Sender mit Verkehrsfunk-
• Bei laufender Wiedergabe einer anderen Quelle (z.B. CD-Wiedergabe) wird das Programm für die Dauer einer
Jeder der drei FM-Bandbereiche (FM1-3) hat sechs Stationstasten. Es können also insgesamt 18
Stationstasten belegt werden
Die Tasten 1-6 auf der 10er-Tastatur (34) der Fernbedienung erfüllen die gleiche Funktion.
Senders.
Kennung empfangen werden.
Verkehrsfunkdurchsage stummgeschaltet.
28
• Wird eine laufende Rundfunksendung sehr leise gehört, erhöht sich die Lautstärke der Verkehrsfunkdurchsage
automatisch auf einen gut verständlichen Pegel (Lautstärke ist im Menü RDS SETUP > TA VOL einstellbar).
Nach Beendigung der Durchsage stellt sich die vorher eingestellte Lautstärke wieder ein.
Taste PTY (11)
Mit dieser Taste schalten Sie die PTY-Funktion ein.
• Drücken Sie die Taste PTY (11), um in die PTY-Betriebsart zu wechseln.
• Drücken Sie die Tasten SEEK UP (17) bzw. SEEK DOWN (16), bis der gewünschte Programmtyp im Display
• Wählen Sie den Programmtyp mit den Stationstasten 1-6 (3, 4, 5, 18 und 19) oder mit der 10er-Tastatur (34) auf
• Der Suchlauf nach einem Sender, der die vorher ausgewählte PTY-Kennung hat wird gestartet.
• Wird kein Sender mit der entsprechenden PTY-Kennung gefunden, gibt das Gerät Warntöne ab und zeigt PTY
Taste RPT/P.SCN (33)
• Wird diese Taste kurz gedrückt, werden die auf den Stationstasten 1-6 (3, 4, 5, 18 und 19) abgespeicherten
• Wird die Taste länger gedrückt gehalten, werden alle gut zu empfangenden Sender automatisch auf die
• Nach diesem Vorgang, werden die abgespeicherten Sender wie oben beschrieben für einige Sekunden
Je nach Einstellung TA SEEK oder TA ALARM (siehe „Menüeinstellungen > RDS SETUP“) sucht das
Gerät bei Empfangsverlust einen neuen Verkehrsfunksender oder gibt einen Warnton ab.
angezeigt wird.
der Fernbedienung aus.
NONE im Display (7) an.
Sender für einige Sekunden abgerufen. Um diesen Vorgang zu stoppen, drücken Sie die Taste erneut.
Stationstasten 1-6 (3, 4, 5, 18 und 19) abgespeichert.
abgerufen.
Taste OSD (37)
• Drücken Sie die Taste wiederholt, um die verschiedenen Senderinformationen im Display anzuzeigen:
• Drücken Sie diese Taste, um die Wiedergabe zu starten.
• Drücken Sie diese Taste erneut, um die Wiedergabe kurzzeitig zu unterbrechen.
• Bei nochmaliger Betätigung setzt die Wiedergabe an der Stelle wieder ein, an der sie vorher unterbrochen wurde.
Stoppen der Wiedergabe
Die Taste 4/ (21) hält die Wiedergabe an.
• Drücken Sie diese Taste, um die Wiedergabe zu stoppen. Im Display (7) erscheint PRE STOP.
• Wenn Sie die Wiedergabe an der Stelle erneut starten wollen, drücken Sie die Taste 3/ (5).
• Wenn Sie die Taste 4/ (21) erneut drücken, springt der Tonabnehmer zum Anfang der CD.
Titelsuche
Die Tasten 1/| und 2/
(5) schaltet zwischen Pausefunktion und Wiedergabefunktion um.
| (3 und 4)
Die Pfeile auf den Tasten geben die Sprungrichtung (aufwärts bzw. abwärts) an.
dienen zur Auswahl der einzelnen Titel.
• Drücken Sie die Tasten kurz, um zum nächsten bzw. vorherigen Titel zu springen.
Die Titel können auch mit der 10er-Tastatur (34) auf der Fernbedienung direkt angewählt werden.
Suche innerhalb eines Titels
Die Tasten 6/ und 5/ (18 und 19) dienen zur Suche innerhalb der einzelnen Titel einer CD.
Die Pfeile auf den Tasten geben die Suchrichtung (aufwärts bzw. abwärts) an.
• Drücken Sie die Tasten mehrmals kurz, um die gewünschte Suchgeschwindigkeit einstellen.
• Die Suchgeschwindigkeit wird im Display (7) angezeigt (2x, 4x, 8x, 20x).
• Um wieder auf die normale Wiedergabe zurückzuschalten, drücken Sie die Taste 3/ (5) oder sie drücken die
gewählte Taste so oft, bis PLAY im Display (7) erscheint.
30
Loading...
+ 155 hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
