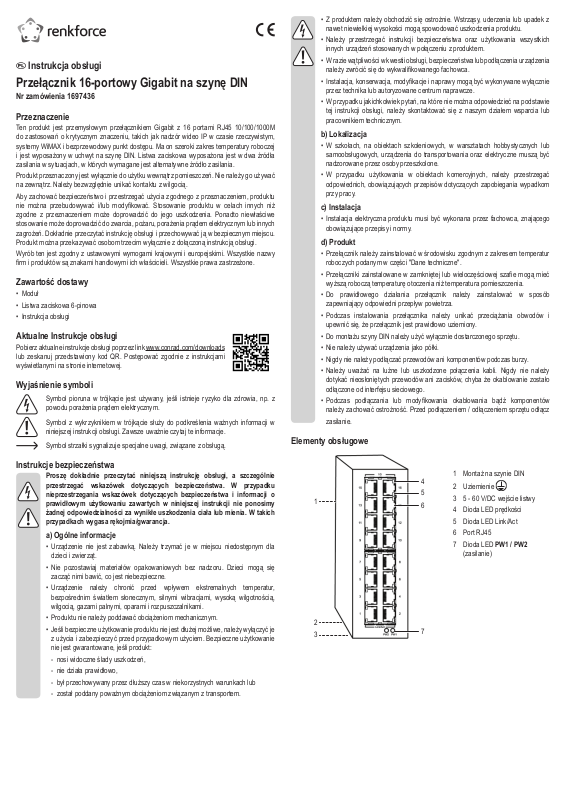

Renkforce 1697436 Operating Instructions [pl]

Instrukcja obsługi

Przełącznik 16-portowy Gigabit na szynę DIN

Nr zamówienia 1697436

Przeznaczenie

Ten produkt jest przemysłowym przełącznikiem Gigabit z 16 portami RJ45 10/100/1000M
do zastosowań o krytycznym znaczeniu, takich jak nadzór wideo IP w czasie rzeczywistym,
systemy WiMAX i bezprzewodowy punkt dostępu. Ma on szeroki zakres temperatury roboczej
i jest wyposażony w uchwyt na szynę DIN. Listwa zaciskowa wyposażona jest w dwa źródła
zasilania w sytuacjach, w których wymagane jest alternatywne źródło zasilania.

Produkt przeznaczony jest wyłącznie do użytku wewnątrz pomieszczeń. Nie należy go używać
na zewnątrz. Należy bezwzględnie unikać kontaktu z wilgocią.

Aby zachować bezpieczeństwo i przestrzegać użycia zgodnego z przeznaczeniem, produktu
nie można przebudowywać i/lub modykować. Stosowanie produktu w celach innych niż
zgodne z przeznaczeniem może doprowadzić do jego uszkodzenia. Ponadto niewłaściwe
stosowanie może doprowadzić do zwarcia, pożaru, porażenia prądem elektrycznym lub innych
zagrożeń. Dokładnie przeczytać instrukcję obsługi i przechowywać ją w bezpiecznym miejscu.
Produkt można przekazywać osobom trzecim wyłącznie z dołączoną instrukcją obsługi.

Wyrób ten jest zgodny z ustawowymi wymogami krajowymi i europejskimi. Wszystkie nazwy
rm i produktów są znakami handlowymi ich właścicieli. Wszystkie prawa zastrzeżone.

Zawartość dostawy

• Moduł

• Listwa zaciskowa 6-pinowa

• Instrukcja obsługi

Aktualne Instrukcje obsługi

Pobierz aktualne instrukcje obsługi poprzez link www.conrad.com/downloads
lub zeskanuj przedstawiony kod QR. Postępować zgodnie z instrukcjami
wyświetlanymi na stronie internetowej.

Wyjaśnienie symboli

Symbol pioruna w trójkącie jest używany, jeśli istnieje ryzyko dla zdrowia, np. z

powodu porażenia prądem elektrycznym.

Symbol z wykrzyknikiem w trójkącie służy do podkreślenia ważnych informacji w

niniejszej instrukcji obsługi. Zawsze uważnie czytaj te informacje.

Symbol strzałki sygnalizuje specjalne uwagi, związane z obsługą.

• Z produktem należy obchodzić się ostrożnie. Wstrząsy, uderzenia lub upadek z
nawet niewielkiej wysokości mogą spowodować uszkodzenia produktu.

• Należy przestrzegać instrukcji bezpieczeństwa oraz użytkowania wszystkich
innych urządzeń stosowanych w połączeniu z produktem.

• W razie wątpliwości w kwestii obsługi, bezpieczeństwa lub podłączenia urządzenia
należy zwrócić się do wykwalikowanego fachowca.

• Instalacja, konserwacja, modykacje i naprawy mogą być wykonywane wyłącznie
przez technika lub autoryzowane centrum naprawcze.

• W przypadku jakichkolwiek pytań, na które nie można odpowiedzieć na podstawie
tej instrukcji obsługi, należy skontaktować się z naszym działem wsparcia lub
pracownikiem technicznym.

b) Lokalizacja

• W szkołach, na obiektach szkoleniowych, w warsztatach hobbystycznych lub
samoobsługowych, urządzenia do transportowania oraz elektryczne muszą być
nadzorowane przez osoby przeszkolone.

• W przypadku użytkowania w obiektach komercyjnych, należy przestrzegać
odpowiednich, obowiązujących przepisów dotyczących zapobiegania wypadkom
przy pracy.

c) Instalacja

• Instalacja elektryczna produktu musi być wykonana przez fachowca, znającego
obowiązujące przepisy i normy.

d) Produkt

• Przełącznik należy zainstalować w środowisku zgodnym z zakresem temperatur
roboczych podanym w części "Dane techniczne".

• Przełączniki zainstalowane w zamkniętej lub wieloczęściowej szae mogą mieć
wyższą roboczą temperaturę otoczenia niż temperatura pomieszczenia.

• Do prawidłowego działania przełącznik należy zainstalować w sposób
zapewniający odpowiedni przepływ powietrza.

• Podczas instalowania przełącznika należy unikać przeciążania obwodów i
upewnić się, że przełącznik jest prawidłowo uziemiony.

• Do montażu szyny DIN należy użyć wyłącznie dostarczonego sprzętu.

• Nie należy używać urządzenia jako półki.

• Nigdy nie należy podłączać przewodów ani komponentów podczas burzy.

• Należy uważać na luźne lub uszkodzone połączenia kabli. Nigdy nie należy

dotykać nieosłoniętych przewodów ani zacisków, chyba że okablowanie zostało
odłączone od interfejsu sieciowego.

• Podczas podłączania lub modykowania okablowania bądź komponentów
należy zachować ostrożność. Przed podłączeniem / odłączeniem sprzętu odłącz

zasilanie.

Elementy obsługowe

Instrukcje bezpieczeństwa

Proszę dokładnie przeczytać niniejszą instrukcję obsługi, a szczególnie
przestrzegać wskazówek dotyczących bezpieczeństwa. W przypadku
nieprzestrzegania wskazówek dotyczących bezpieczeństwa i informacji o
prawidłowym użytkowaniu zawartych w niniejszej instrukcji nie ponosimy
żadnej odpowiedzialności za wynikłe uszkodzenia ciała lub mienia. W takich
przypadkach wygasa rękojmia/gwarancja.

a) Ogólne informacje

• Urządzenie nie jest zabawką. Należy trzymać je w miejscu niedostępnym dla
dzieci i zwierząt.

• Nie pozostawiaj materiałów opakowaniowych bez nadzoru. Dzieci mogą się
zacząć nimi bawić, co jest niebezpieczne.

• Urządzenie należy chronić przed wpływem ekstremalnych temperatur,
bezpośrednim światłem słonecznym, silnymi wibracjami, wysoką wilgotnością,
wilgocią, gazami palnymi, oparami i rozpuszczalnikami.

• Produktu nie należy poddawać obciążeniom mechanicznym.

• Jeśli bezpieczne użytkowanie produktu nie jest dłużej możliwe, należy wyłączyć je

z użycia i zabezpieczyć przed przypadkowym użyciem. Bezpieczne użytkowanie
nie jest gwarantowane, jeśli produkt:

- nosi widoczne ślady uszkodzeń,

- nie działa prawidłowo,

- był przechowywany przez dłuższy czas w niekorzystnych warunkach lub

- został poddany poważnym obciążeniom związanym z transportem.

4

1

2

3

5

6

7

1 Montaż na szynie DIN

2 Uziemienie

3 5 - 60 V/DC wejście listwy

4 Dioda LED prędkości

5 Dioda LED Link/Act

6 Port RJ45

7 Dioda LED PW1 / PW2

(zasilanie)

Instalacja

Istnieje ryzyko zagrożenia życia przez porażenie prądem!

Instalacja elektryczna (na przykład okablowanie) produktu musi zostać wykonana

Zachowuj szczególną ostrożność podczas instalowania produktu w elektrycznej

Produkt należy podłączać i instalować tylko wtedy, gdy jest odłączony od napięcia

Podczas podłączania lub modykowania okablowania bądź komponentów należy

Upewnij się, że przez cały czas produkt nie jest podłączony do zasilania, dopóki

a) Zasilacz

Wymagania

• Urządzenie wymaga tylko jednego źródła zasilania, a zasilacz jest zaprojektowany jako

• Oba źródła zasilania działają niezależnie i zapewniają ochronę przed odwróconą polaryzacją.

• Listwa zaciskowa wymaga wejścia o stałym napięciu 5-60 V/DC. Wymagania znajdują się w

Blok zacisków

• Sprawdź diody LED PW1 / PW2 (7) na panelu przednim, aby upewnić się, że do zasilanych

Uziemienie

• Połączenie uziemiające (2) można podłączyć do uziemienia elektrycznego.

• Podłącz je do uziemienia szafy sterowniczej, w której jest zainstalowany przełącznik sieciowy.

b) Mocowanie na szynie DIN

• Szyna DIN musi spełniać normę EN 55022 (szerokość całkowita 3,5 cm, wysokość całkowita

• Umieść produkt na szynie DIN i zabezpiecz.

c) Podłączenie kabla sieciowego

• Użyj odpowiednich kabli sieciowych do podłączenia urządzeń i komputerów do portów

• Wszystkie porty sieciowe obsługują funkcję automatycznego wysyłania, co oznacza, że do

• Upewnij się, że kable nie są zgięte lub przygniecione.

• Zalecamy oznaczenie kabli sieciowych odpowiednimi etykietami samoprzylepnymi lub w

przez fachowca znającego przepisy i zasady bezpieczeństwa.

szae sterowniczej z niebezpiecznymi napięciami.

sieciowego.

zachować ostrożność. Zawsze odłączaj zasilanie przed podłączeniem / odłączeniem
sprzętu.

Patrz "Dane techniczne" dla odpowiednich środowisk instalacyjnych (klasa IP).

W zależności od miejsca instalacji produkt można najpierw umieścić na szynie DIN,

a następnie podłączyć zasilanie lub odwrotnie. Przeczytaj najpierw odpowiedni
ustęp w niniejszym rozdziale.

instalacja nie zostanie zakończona.

- Oba źródła zasilania działają niezależnie i zapewniają ochronę przed odwróconą
polaryzacją. Jeśli oba źródła są połączone w tym samym czasie, zostanie użyte to z
najwyższym napięciem.

- Urządzenie wymaga tylko jednego źródła zasilania, a zasilacz jest zaprojektowany jako
nadmiarowy. Jeżeli podłączone są dwa źródła zasilania, a jedno zawiedzie, urządzenie
natychmiast przełączy się na alternatywne źródło zasilania.

nadmiarowy. Jeżeli podłączone są dwa źródła zasilania, a jedno zawiedzie, urządzenie
natychmiast przełączy się na alternatywne źródło zasilania.

Jeśli oba źródła są połączone w tym samym czasie, zostanie użyte to z najwyższym
napięciem.

rozdziale "Dane techniczne".

• Podłącz 6-stykową listwę zaciskową do wejścia

PW1 PW2

przełączników jest doprowadzany prąd.

0,75 cm). Produktu nie wolno instalować na żadnych innych szynach montażowych!

przełącznika.

połączenia wielu przełączników sieciowych nie są potrzebne żadne kable sieciowe.

inny sposób. W przypadku usterki umożliwi to dokładne zorientowanie się, które połączenia
należy sprawdzić.

zacisku (3).

• Podłącz jeden koniec kabla zasilającego zacisk
(nie zawarty w zestawie) do PW1 lub PW2 na
listwie zaciskowej, a drugi koniec podłącz do źródła
zasilania.

• Przewody zasilające powinny być podłączone do
6-stykowej listwy zaciskowej, zgodnie z oznaczeniami
biegunów.

Wskaźniki LED

LED Kolorowy Stan Opis

PW1 Bursztynowy WŁ. Zasilanie

Bursztynowy WYŁ. Brak zasilania

PW2 Bursztynowy WŁ. Zasilanie

Bursztynowy WYŁ. Brak zasilania

Link/Act Zielony WŁ. Połączenie aktywne

Zielony WYŁ. Połączenie nieaktywne

Zielony Miganie Aktywność sieciowa

Prędkość Bursztynowy WŁ. Port działa z prędkością 1000 Mbit/s

Bursztynowy Miganie Port działa z prędkością 10/100 Mbit/s

Konserwacja i czyszczenie

• Przed czyszczeniem odłącz produkt od zasilania.

• Nie stosuj żadnych agresywnych środków czyszczących i nie przecieraj alkoholem ani

innymi chemicznymi rozpuszczalnikami, gdyż może to spowodować uszkodzenie obudowy i
nieprawidłowe działanie produktu.

• Czyść produkt suchą, pozbawioną włókien szmatką.

Utylizacja

Elektroniczne urządzenia mogą być poddane recyklingowi i nie należą do odpadów

z gospodarstw domowych. Produkt należy utylizować po zakończeniu jego
eksploatacji zgodnie z obowiązującymi przepisami prawnymi.

W ten sposób użytkownik spełnia wymogi prawne i ma swój wkład w ochronę środowiska.

Dane techniczne

Moc wejściowa ............................. 12 - 48 V/DC maks. 60 V/DC

Prąd roboczy ................................ 12 V/DC 0.86 A - 48 V/DC 0.25 A

Liczba portów ............................... 16 x RJ45

Zużycie energii ............................. maks. 10 W

Zdolność przełączania ..................32 Gbps

Prędkość przełączania ................. 23,8 Mpps

Adres MAC ................................... 8 K

Bufor pamięci ................................ 4,1 Mb

Interfejs urządzenia medialnego .......Auto-MDI / MDI-X, autonegocjacja, nieblokujący

Normy ........................................... IEEE 802.3 10BaseT, IEEE 802.3u 100BaseTX,

IEEE 802.3ab 1000BaseT, IEEE 802.3az
Energooszczędny, Ethernet (EEE), wykrywanie nośnika
Wielokrotny dostęp z wykrywaniem kolizji (CSMA/CD)

EMI ............................................... FCC Class A Part 15

EMS .............................................. EN61000-4-2, EN61000-4-3

IEC ................................................ IEC60068-2-27 (wstrząsy), IEC60068-2-31 (upadek),

IEC60068-2-6 (drgania)

Prędkości ltrowania /

przekazywania .............................. 1000Mbps – 1.488.000pps 100Mbps – 148.800pps

10Mbps – 14.880pp

Media transmisyjne ....................... 10BaseT Cat. 3, 4, 5 UTP/STP, 100BaseTX

Cat. 5 UTP/STP, 1000BaseT Cat., 5E UTP/STP

Metoda przesyłu ........................... Zachowaj i prześlij dalej

Wskaźniki LED ............................. Port: Link/Act (zielony), prędkość połączenia (zielony)

Jednostka: Zasilanie (bursztynowy)

Stopień ochrony

przeciwzwarciowej ........................ IP30 (tylko obudowa)

Montaż .......................................... szyny DIN

Temperatura robocza .................... -40 do +75°C, 5 - 95% wilgotności względnej

(bez kondensacji)

Temperatura przechowywania ...... -40 do +75°C, 5 - 95% wilgotności względnej

(bez kondensacji)

Wymiary (wys. x szer. x gł.) .......... 45 x 136 x 104 mm

Masa ............................................. 339 g

Publikacja opracowana przez rmę Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Wszystkie
prawa, włączając w to tłumaczenie, zastrzeżone. Reprodukowanie w jakiejkolwiek formie, kopiowanie, tworzenie mikrolmów lub
przechowywanie za pomocą urządzeń elektronicznych do przetwarzania danych jest zabronione bez pisemnej zgody wydawcy.
Przedrukowywanie, także częściowe, jest zabronione. Publikacja ta odpowiada stanowi technicznemu urządzeń w chwili druku.

Copyright 2018 by Conrad Electronic SE. *1697436_v1_0818_02_dh_m(2)_pl
