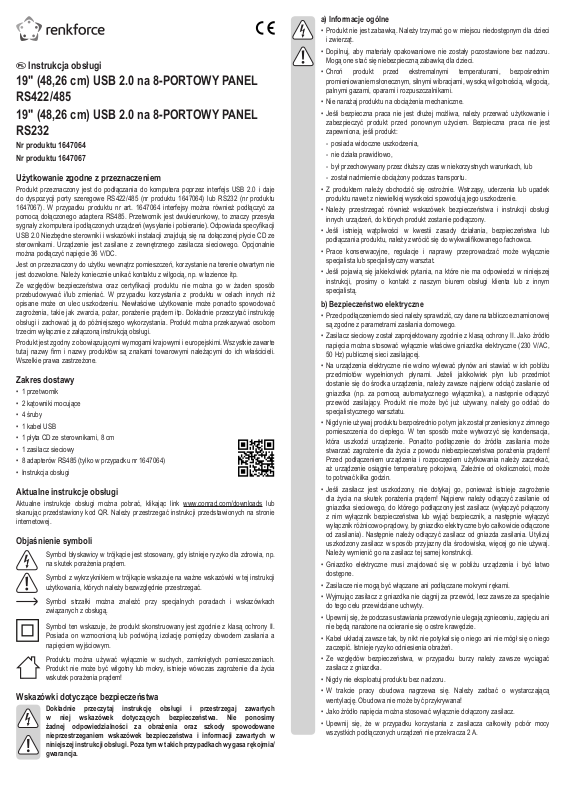

Renkforce 1647064, 1647067 Operating Instructions [pl]

Instrukcja obsługi

19" (48,26 cm) USB 2.0 na 8-PORTOWY PANEL RS422/485

19" (48,26 cm) USB 2.0 na 8-PORTOWY PANEL RS232

Nr produktu 1647064

Nr produktu 1647067

Użytkowanie zgodne z przeznaczeniem

Produkt przeznaczony jest do podłączania do komputera poprzez interfejs USB 2.0 i daje do dyspozycji porty szeregowe RS422/485 (nr produktu 1647064) lub RS232 (nr produktu

1647067). W przypadku produktu nr art. 1647064 interfejsy można również podłączyć za pomocą dołączonego adaptera RS485. Przetwornik jest dwukierunkowy, to znaczy przesyła sygnały z komputera i podłączonych urządzeń (wysyłanie i pobieranie). Odpowiada specykacji USB 2.0 Niezbędne sterowniki i wskazówki instalacji znajdują się na dołączonej płycie CD ze sterownikami. Urządzenie jest zasilane z zewnętrznego zasilacza sieciowego. Opcjonalnie można podłączyć napięcie 36 V/DC.

Jest on przeznaczony do użytku wewnątrz pomieszczeń, korzystanie na terenie otwartym nie jest dozwolone. Należy koniecznie unikać kontaktu z wilgocią, np. w łazience itp.

Ze względów bezpieczeństwa oraz certykacji produktu nie można go w żaden sposób przebudowywać i/lub zmieniać. W przypadku korzystania z produktu w celach innych niż opisane może on ulec uszkodzeniu. Niewłaściwe użytkowanie może ponadto spowodować zagrożenia, takie jak zwarcia, pożar, porażenie prądem itp. Dokładnie przeczytać instrukcję obsługi i zachować ją do późniejszego wykorzystania. Produkt można przekazywać osobom trzecim wyłącznie z załączoną instrukcją obsługi.

Produkt jest zgodny z obowiązującymi wymogami krajowymi i europejskimi. Wszystkie zawarte tutaj nazwy rm i nazwy produktów są znakami towarowymi należącymi do ich właścicieli. Wszelkie prawa zastrzeżone.

Zakres dostawy

• 1 przetwornik

• 2 kątowniki mocujące

• 4 śruby

• 1 kabel USB

• 1 płyta CD ze sterownikami, 8 cm

• 1 zasilacz sieciowy

• 8 adapterów RS485 (tylko w przypadku nr 1647064)

• Instrukcja obsługi

Aktualne instrukcje obsługi

Aktualne instrukcje obsługi można pobrać, klikając link www.conrad.com/downloads lub skanując przedstawiony kod QR. Należy przestrzegać instrukcji przedstawionych na stronie internetowej.

Objaśnienie symboli

Symbol błyskawicy w trójkącie jest stosowany, gdy istnieje ryzyko dla zdrowia, np.

na skutek porażenia prądem.

Symbol z wykrzyknikiem w trójkącie wskazuje na ważne wskazówki w tej instrukcji

użytkowania, których należy bezwzględnie przestrzegać.

Symbol strzałki można znaleźć przy specjalnych poradach i wskazówkach

związanych z obsługą.

Symbol ten wskazuje, że produkt skonstruowany jest zgodnie z klasą ochrony II.

Posiada on wzmocnioną lub podwójną izolację pomiędzy obwodem zasilania a napięciem wyjściowym.

Produktu można używać wyłącznie w suchych, zamkniętych pomieszczeniach.

Produkt nie może być wilgotny lub mokry, istnieje wówczas zagrożenie dla życia wskutek porażenia prądem!

Wskazówki dotyczące bezpieczeństwa

Dokładnie przeczytaj instrukcję obsługi i przestrzegaj zawartych w niej wskazówek dotyczących bezpieczeństwa. Nie ponosimy żadnej odpowiedzialności za obrażenia oraz szkody spowodowane nieprzestrzeganiem wskazówek bezpieczeństwa i informacji zawartych w niniejszej instrukcji obsługi. Poza tym w takich przypadkach wygasa rękojmia/ gwarancja.

a) Informacje ogólne

• Produkt nie jest zabawką. Należy trzymać go w miejscu niedostępnym dla dzieci i zwierząt.

• Dopilnuj, aby materiały opakowaniowe nie zostały pozostawione bez nadzoru. Mogą one stać się niebezpieczną zabawką dla dzieci.

• Chroń produkt przed ekstremalnymi temperaturami, bezpośrednim promieniowaniem słonecznym, silnymi wibracjami, wysoką wilgotnością, wilgocią, palnymi gazami, oparami i rozpuszczalnikami.

• Nie narażaj produktu na obciążenia mechaniczne.

• Jeśli bezpieczna praca nie jest dłużej możliwa, należy przerwać użytkowanie i

zabezpieczyć produkt przed ponownym użyciem. Bezpieczna praca nie jest zapewniona, jeśli produkt:

- posiada widoczne uszkodzenia,

- nie działa prawidłowo,

- był przechowywany przez dłuższy czas w niekorzystnych warunkach, lub

- został nadmiernie obciążony podczas transportu.

• Z produktem należy obchodzić się ostrożnie. Wstrząsy, uderzenia lub upadek

produktu nawet z niewielkiej wysokości spowodują jego uszkodzenie.

• Należy przestrzegać również wskazówek bezpieczeństwa i instrukcji obsługi innych urządzeń, do których produkt zostanie podłączony.

• Jeśli istnieją wątpliwości w kwestii zasady działania, bezpieczeństwa lub podłączania produktu, należy zwrócić się do wykwalikowanego fachowca.

• Prace konserwacyjne, regulacje i naprawy przeprowadzać może wyłącznie specjalista lub specjalistyczny warsztat.

• Jeśli pojawią się jakiekolwiek pytania, na które nie ma odpowiedzi w niniejszej instrukcji, prosimy o kontakt z naszym biurem obsługi klienta lub z innym specjalistą.

b) Bezpieczeństwo elektryczne

• Przed podłączeniem do sieci należy sprawdzić, czy dane na tabliczce znamionowej są zgodne z parametrami zasilania domowego.

• Zasilacz sieciowy został zaprojektowany zgodnie z klasą ochrony II. Jako źródło napięcia można stosować wyłącznie właściwe gniazdka elektryczne (230 V/AC, 50 Hz) publicznej sieci zasilającej.

• Na urządzenia elektryczne nie wolno wylewać płynów ani stawiać w ich pobliżu przedmiotów wypełnionych płynami. Jeżeli jakikolwiek płyn lub przedmiot dostanie się do środka urządzenia, należy zawsze najpierw odciąć zasilanie od gniazdka (np. za pomocą automatycznego wyłącznika), a następnie odłączyć przewód zasilający. Produkt nie może być już używany, należy go oddać do specjalistycznego warsztatu.

• Nigdy nie używaj produktu bezpośrednio po tym jak został przeniesiony z zimnego pomieszczenia do ciepłego. W ten sposób może wytworzyć się kondensacja, która uszkodzi urządzenie. Ponadto podłączenie do źródła zasilania może stwarzać zagrożenie dla życia z powodu niebezpieczeństwa porażenia prądem! Przed podłączeniem urządzenia i rozpoczęciem użytkowania należy zaczekać, aż urządzenie osiągnie temperaturę pokojową. Zależnie od okoliczności, może to potrwać kilka godzin.

• Jeśli zasilacz jest uszkodzony, nie dotykaj go, ponieważ istnieje zagrożenie dla życia na skutek porażenia prądem! Najpierw należy odłączyć zasilanie od gniazdka sieciowego, do którego podłączony jest zasilacz (wyłączyć połączony z nim wyłącznik bezpieczeństwa lub wyjąć bezpiecznik, a następnie wyłączyć wyłącznik różnicowo-prądowy, by gniazdko elektryczne było całkowicie odłączone od zasilania). Następnie należy odłączyć zasilacz od gniazda zasilania. Utylizuj uszkodzony zasilacz w sposób przyjazny dla środowiska, więcej go nie używaj. Należy wymienić go na zasilacz tej samej konstrukcji.

• Gniazdko elektryczne musi znajdować się w pobliżu urządzenia i być łatwo dostępne.

• Zasilacze nie mogą być włączane ani podłączane mokrymi rękami.

• Wyjmując zasilacz z gniazdka nie ciągnij za przewód, lecz zawsze za specjalnie

do tego celu przewidziane uchwyty.

• Upewnij się, że podczas ustawiania przewody nie ulegają zgnieceniu, zagięciu ani nie będą narażone na ocieranie się o ostre krawędzie.

• Kabel układaj zawsze tak, by nikt nie potykał się o niego ani nie mógł się o niego zaczepić. Istnieje ryzyko odniesienia obrażeń.

• Ze względów bezpieczeństwa, w przypadku burzy należy zawsze wyciągać zasilacz z gniazdka.

• Nigdy nie eksploatuj produktu bez nadzoru.

• W trakcie pracy obudowa nagrzewa się. Należy zadbać o wystarczającą

wentylację. Obudowa nie może być przykrywana!

• Jako źródło napięcia można stosować wyłącznie dołączony zasilacz.

• Upewnij się, że w przypadku korzystania z zasilacza całkowity pobór mocy

wszystkich podłączonych urządzeń nie przekracza 2 A.

Elementy obsługowe

1 2 3

W żadnym wypadku nie należy podłączać obu zasilaczy jednocześnie. Używaj tylko

jednego podłączenia zasilania.

• Uruchom przetwornik.

• Zainstaluj niezbędne do systemu operacyjnego sterowniki z dostarczonej płyty CD ze

sterownikami. Należy przy tym postępować zgodnie z instrukcjami „AN_396 FTDI Drivers Installation Guide”, który znajduje się na płycie CD.

• Przetwornik jest teraz gotowy do użytku.

Pielęgnacja i czyszczenie

• Przed każdym czyszczeniem odłączaj produkt od zasilania elektrycznego.

• W żadnym wypadku nie należy używać agresywnych środków czyszczących, płynu

czyszczącego na bazie alkoholu ani innych chemicznych roztworów, gdyż mogą one uszkodzić obudowę lub nawet negatywnie wpłynąć na działanie urządzenia.

• Do czyszczenia produktu używaj suchej, niepozostawiającej włókien szmatki.

Utylizacja

Urządzenia elektroniczne mogą być poddane recyklingowi i nie zaliczają się do

odpadów z gospodarstw domowych. Produkt należy utylizować po zakończeniu jego eksploatacji zgodnie z obowiązującymi przepisami prawnymi.

W ten sposób użytkownik spełnia wymogi prawne i ma swój wkład w ochronę środowiska.

1 Dioda LED zasilania POWER 2 Port USB-B USB-IN (wejście) 3 Porty USB-A USB1 USB2

(2 wyjścia)

4 Wyjścia RS-485 (nr produktu 1677064)

wyjścia RS-232 (nr produktu 1677067) 5 Diody LED działania dla wyjść 6 Otwory wentylacyjne (niewidoczne) 7 Złącze zasilacza DC5V 8 Złącze zasilacza DC9-36V 9 Otwory gwintowane do mocowania

(niewidoczne)

Montaż w stojaku serwera 19“

Przetwornik możesz zamontować za pośrednictwem kątowników mocujących w 19-calowym standardowym stojaku serwera. W celu montażu w stojaku serwera postępuj w następujący sposób:

• Przed montażem odłącz wszystkie podłączone urządzenia zasilacz od przyłącza zasilacza

(7 lub 8) przetwornika.

• Zamontuj dołączone kątowniki mocujące dostarczonych z dostarczonymi śrubami na bokach

w gwintowanych otworach (9) obudowy.

Ten rysunek nie jest szczegółowym przedstawieniem produktu. Ilustruje on jedynie

montaż wsporników montażowych.

Dane techniczne

a) Przetwornik

Napięcie robocze ..........................5 V/DC (wejście 1), opcjonalnie wejście 36 V/DC (wejście 2)

Natężenie prądu wyjściowego ...... 0,5 A (na port)

Standard USB ............................... USB 2.0

Złącza USB A ................................ 2 x USB 2.0

Złącza USB-B ............................... 1 x USB 2.0

Złącza ........................................... 8 x RS422 (nr produktu 1647064)

8 x RS232 (nr produktu 1647067)

Wymagania systemowe ................ Windows® 2000, XP (Home, Pro, z SP1, SP2, SP3, tylko

32-bitowy), Vista™ (32-bitowy), 7 (32/64-bitowy), 8 i 8.1 (32/64-bitowy), 10 (32/64-bitowy), 10S Mac OS 8.0 lub nowszy do Mac OS X, Linux 8.4 do 4.14

Warunki pracy ............................... 0 do +55 ºC, 0 – 95 % wilgotności względnej powietrza

(bez kondensacji)

Warunki przechowywania ............. -20 do +70 ºC, 0 – 95 % wilgotności względnej powietrza

(bez kondensacji)

Wymiary (szer. x wys. x gł.) .......... 443 x 45 x 138,5 mm

Masa ............................................. 1647 g (nr produktu 1647064)

1623 g (nr produktu 1647067)

b) Zasilacz

Napięcie/natężenie wejściowe ...... 100 - 240 V/AC, 50/60 Hz, 0,45 A

Napięcie/natężenie wyjściowe ...... 5 V/DC, 2 A

• Następnie zamontuj zmontowany przetwornik w szae rackowej.

Upewnij się, że w pobliżu miejsca instalacji znajduje się gniazdko elektryczne do

podłączenia zasilacza.

Uruchomienie

• Podłącz port USB-B USB-IN (2) przetwornika za pomocą dołączonego kabla USB

przetwornicy z wyjściem USB komputera/serwera.

• Można podłączyć do 2 urządzeń USB do wyjść USB-A USB 1 i USB2. W tym celu wymagany

jest kolejny kabel USB (nie wchodzi w zakres dostawy). Maksymalny dostępny prąd wyjściowy na każdym wyjściu wynosi 0,5 A.

• Możesz podłączyć do ośmiu urządzeń sieciowych odpowiednimi wtyczkami bezpośrednio do

złączy (nr art.. 1647064)

• Użyj dołączonego adaptera RS485, aby w razie potrzeby

bezpośrednio podłączyć kable i przewody do RS-422. Skorzystaj z odpowiedniego śrubokręta w celu przykręcenia poszczególnych przewodów. Należy zwrócić szczególną uwagę na nadrukowane oznaczenia poszczególnych zacisków przyłączeniowych.

• Można podłączyć do ośmiu urządzeń za pomocą złącz RS232 (nr art. 1647067).

• Podłącz wtyczkę niskiego napięcia zasilacza do złącza zasilacza 5 V/DC (7) ,aby podłączyć

zasilanie 5 V/DC.

• Alternatywnie podłącz wtyczkę niskiego napięcia zasilacza do złącza zasilacza 9-36V/DC (8),

aby podłączyć zasilanie 9-36V/DC.
