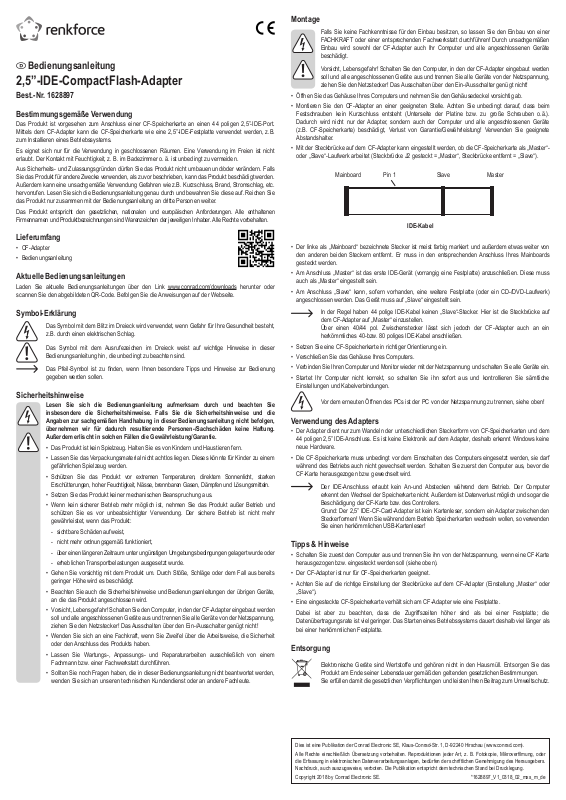

Renkforce 1628897 Operating Instructions [ml]

Bedienungsanleitung

2,5”-IDE-CompactFlash-Adapter

Best.-Nr. 1628897

Bestimmungsgemäße Verwendung

Das Produkt ist vorgesehen zum Anschluss einer CF-Speicherkarte an einen 44 poligen 2,5”-IDE-Port. Mittels dem CF-Adapter kann die CF-Speicherkarte wie eine 2,5”-IDE-Festplatte verwendet werden, z.B. zum Installieren eines Betriebssystems.

Es eignet sich nur für die Verwendung in geschlossenen Räumen. Eine Verwendung im Freien ist nicht erlaubt. Der Kontakt mit Feuchtigkeit, z. B. im Badezimmer o. ä. ist unbedingt zu vermeiden.

Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie z.B. Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.

Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Lieferumfang

• CF-Adapter

• Bedienungsanleitung

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.

Symbol-Erklärung

Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit besteht,

z.B. durch einen elektrischen Schlag.

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser

Bedienungsanleitung hin, die unbedingt zu beachten sind.

Das Pfeil-Symbol ist zu nden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung

gegeben werden sollen.

Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.

• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.

• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

- sichtbare Schäden aufweist,

- nicht mehr ordnungsgemäß funktioniert,

- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder

- erheblichen Transportbelastungen ausgesetzt wurde.

• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt.

• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, an die das Produkt angeschlossen wird.

• Vorsicht, Lebensgefahr! Schalten Sie den Computer, in den der CF-Adapter eingebaut werden soll und alle angeschlossenen Geräte aus und trennen Sie alle Geräte von der Netzspannung, ziehen Sie den Netzstecker! Das Ausschalten über den Ein-/Ausschalter genügt nicht!

• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Produkts haben.

• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer Fachwerkstatt durchführen.

• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden, wenden Sie sich an unseren technischen Kundendienst oder an andere Fachleute.

Montage

Falls Sie keine Fachkenntnisse für den Einbau besitzen, so lassen Sie den Einbau von einer FACHKRAFT oder einer entsprechenden Fachwerkstatt durchführen! Durch unsachgemäßen Einbau wird sowohl der CF-Adapter auch Ihr Computer und alle angeschlossenen Geräte beschädigt.

Vorsicht, Lebensgefahr! Schalten Sie den Computer, in den der CF-Adapter eingebaut werden soll und alle angeschlossenen Geräte aus und trennen Sie alle Geräte von der Netzspannung, ziehen Sie den Netzstecker! Das Ausschalten über den Ein-/Ausschalter genügt nicht!

• Öffnen Sie das Gehäuse Ihres Computers und nehmen Sie den Gehäusedeckel vorsichtig ab.

• Montieren Sie den CF-Adapter an einer geeigneten Stelle. Achten Sie unbedingt darauf, dass beim Festschrauben kein Kurzschluss entsteht (Unterseite der Platine bzw. zu große Schrauben o.ä.). Dadurch wird nicht nur der Adapter, sondern auch der Computer und alle angeschlossenen Geräte (z.B. CF-Speicherkarte) beschädigt, Verlust von Garantie/Gewährleistung! Verwenden Sie geeignete Abstandshalter.

• Mit der Steckbrücke auf dem CF-Adapter kann eingestellt werden, ob die CF-Speicherkarte als „Master“oder „Slave“-Laufwerk arbeitet (Steckbrücke J2 gesteckt = „Master“, Steckbrücke entfernt = „Slave“).

Mainboard Pin 1 Slave Master

IDE-Kabel

• Der linke als „Mainboard“ bezeichnete Stecker ist meist farbig markiert und außerdem etwas weiter von den anderen beiden Steckern entfernt. Er muss in den entsprechenden Anschluss Ihres Mainboards gesteckt werden.

• Am Anschluss „Master“ ist das erste IDE-Gerät (vorrangig eine Festplatte) anzuschließen. Diese muss auch als „Master“ eingestellt sein.

• Am Anschluss „Slave“ kann, sofern vorhanden, eine weitere Festplatte (oder ein CD-/DVD-Laufwerk) angeschlossen werden. Das Gerät muss auf „Slave“ eingestellt sein.

In der Regel haben 44 polige IDE-Kabel keinen „Slave“-Stecker. Hier ist die Steckbrücke auf

Über einen 40/44 pol. Zwischenstecker lässt sich jedoch der CF-Adapter auch an ein

• Setzen Sie eine CF-Speicherkarte in richtiger Orientierung ein.

• Verschließen Sie das Gehäuse Ihres Computers.

• Verbinden Sie Ihren Computer und Monitor wieder mit der Netzspannung und schalten Sie alle Geräte ein.

• Startet Ihr Computer nicht korrekt, so schalten Sie ihn sofort aus und kontrollieren Sie sämtliche

dem CF-Adapter auf „Master“ einzustellen.

herkömmliches 40-bzw. 80 poliges IDE-Kabel anschließen.

Einstellungen und Kabelverbindungen.

Vor dem erneuten Öffnen des PCs ist der PC von der Netzspannung zu trennen, siehe oben!

Verwendung des Adapters

• Der Adapter dient nur zum Wandeln der unterschiedlichen Steckerform von CF-Speicherkarten und dem 44 poligen 2,5” IDE-Anschluss. Es ist keine Elektronik auf dem Adapter, deshalb erkennt Windows keine neue Hardware.

• Die CF-Speicherkarte muss unbedingt vor dem Einschalten des Computers eingesetzt werden, sie darf während des Betriebs auch nicht gewechselt werden. Schalten Sie zuerst den Computer aus, bevor die CF-Karte herausgezogen bzw. gewechselt wird.

Der IDE-Anschluss erlaubt kein An-und Abstecken während dem Betrieb. Der Computer

erkennt den Wechsel der Speicherkarte nicht. Außerdem ist Datenverlust möglich und sogar die

Grund: Der 2,5” IDE-CF-Card-Adapter ist kein Kartenleser, sondern ein Adapter zwischen den

Beschädigung der CF-Karte bzw. des Controllers.

Steckerformen! Wenn Sie während dem Betrieb Speicherkarten wechseln wollen, so verwenden Sie einen herkömmlichen USB-Kartenleser!

Tipps & Hinweise

• Schalten Sie zuerst den Computer aus und trennen Sie ihn von der Netzspannung, wenn eine CF-Karte herausgezogen bzw. eingesteckt werden soll (siehe oben).

• Der CF-Adapter ist nur für CF-Speicherkarten geeignet.

• Achten Sie auf die richtige Einstellung der Steckbrücke auf dem CF-Adapter (Einstellung „Master“ oder „Slave“).

• Eine eingesteckte CF-Speicherkarte verhält sich am CF-Adapter wie eine Festplatte. Dabei ist aber zu beachten, dass die Zugriffszeiten höher sind als bei einer Festplatte; die

Datenübertragungsrate ist viel geringer. Das Starten eines Betriebssystems dauert deshalb viel länger als bei einer herkömmlichen Festplatte.

Entsorgung

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das

Sie erfüllen damit die gesetzlichen Verpichtungen und leisten Ihren Beitrag zum Umweltschutz.

Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder

die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.

Operating instructions

2.5” IDE to CompactFlash Adapter

Item no. 1628897

Intended use

The product adapts a CF memory card to a 2.5” 44 pin IDE port. With the CF adapter you can access the CF memory card like a 2.5” IDE hard disk, e.g. for installing an operating system.

It is intended for indoor use only. Do not use it outdoors. Contact with moisture, e.g. in bathrooms, must be avoided under all circumstances.

For safety and approval purposes, you must not rebuild and/or modify this product. If you use the product for purposes other than those described above, the product may be damaged. In addition, improper use can

cause hazards such as short circuiting, re, electric shock etc. Read the instructions carefully and keep them.

Make this product available to third parties only together with its operating instructions. This product complies with the statutory national and European requirements. All company names and

Delivery content

• CF adapter

• Operating instructions

Latest operating instructions

Download the latest operating instructions via the link www.conrad.com/downloads or scan the QR code shown. Follow the instructions on the website.

Explanation of symbols

The lightning symbol inside a triangle is used when there is a potential risk of personal injury,

such as electric shock.

An exclamation mark in a triangle indicates important instructions in this operating manual that

absolutely have to be observed.

The arrow symbol indicates specic tips and advice on operation.

Safety instructions

Read the operating instructions carefully and especially observe the safety information. If you do not follow the safety instructions and information on proper handling in this manual, we assume no liability for any resulting personal injury or damage to property. Such cases will invalidate the warranty/guarantee.

• The device is not a toy. Keep it out of the reach of children and pets.

• Do not leave packaging material lying around carelessly. This may become dangerous playing material for children.

• Protect the product from extreme temperatures, direct sunlight, strong jolts, high humidity,

moisture, ammable gases, vapours and solvents.

• Do not place the product under any mechanical stress.

• If it is no longer possible to operate the product safely, take it out of operation and protect it from any accidental use. Safe operation can no longer be guaranteed if the product:

- is visibly damaged,

- is no longer working properly,

- has been stored for extended periods in poor ambient conditions or

- has been subjected to any serious transport-related stresses.

• Please handle the product carefully. Jolts, impacts or a fall even from a low height can damage the product.

• Also observe the safety and operating instructions of any other devices which are connected to the product.

• Caution! Mortal danger! Switch off the computer in which the CF adapter is to be installed and all connected devices. Disconnect all devices from the mains voltage and pull out the mains plug. Switching the device off via the ON/OFF switch is not enough!

• Consult an expert when in doubt about operation, safety or connection of the device.

• Maintenance, modications and repairs are to be performed exclusively by an expert or at a

qualied shop.

• If you have questions which remain unanswered by these operating instructions, contact our technical support service or other technical personnel.

Installation

If you have no specialist knowledge of installation procedures, please arrange the installation to be carried out by a SPECIALIST or an appropriate specialist workshop! Incorrect installation can cause damage both to the CF adapter and also to your computer and all connected devices.

Caution! Mortal Danger! Switch off the computer in which the CF adapter is to be installed and all connected devices. Disconnect all devices from the mains voltage and pull out the mains plug. Switching the device off via the ON/OFF switch is not enough!

• Open the housing of your computer and carefully remove the cover.

• Mount the CF adapter in a suitable place. Make sure you do not create any short-circuits when screwing it in place (at the bottom side of the circuit board, by using too long screws, etc.). This will not only damage the adapter but also the computer and all connected devices (e.g. the CF memory card), guarantee will lapse! Use appropriate spacers.

• With the jumper on the CF adapter you can set whether the CF memory card should work as the master or slave drive (jumper J2 set = master, jumper open = slave).

Mainboard Pin 1 Slave Master

IDE cable

• The left connector, designated as “Mainboard”, is usually marked in a colour and is also slightly farther away from the other two connectors. It has to be plugged into the relevant socket of your mainboard.

• Connect the rst IDE device (preferably a hard disk) to the “Master” connector. This hard disk must be set as the master drive.

• If applicable, connect a second hard disk (or a CD/DVD drive) to the “Slave” connector. This device must be set as the slave drive.

Usually, 44-wire cables do not have a “slave” plug. In this case set the jumper on the CF adaptor

You can also connect the CF adapter to a regular 40/80-wire IDE cable using a 40/44-pin

• Plug in a CF memory card while observing the correct orientation.

• Close the computer housing.

• Reconnect your computer and monitor to the mains voltage and switch on all devices.

• If your computer does not start correctly, switch it off immediately and check all settings and cable

to “Master”.

adapter.

connections.

Before opening the PC again, disconnect the PC from the mains power supply. See above.

Using the adapter

• The function of the adapter is only to interconnect the differently shaped connectors of CF memory cards and the 2.5” 44-pin IDE connector. The adapter contains no electronics, therefore Windows will not detect any new hardware.

• The CF memory card has to be plugged in before switching on the computer and must not be replaced

during operation. Always switch off the computer rst, before removing or replacing the CF card.

An IDE connection does not allow connection or disconnection during operation. The computer

will not recognize a change of the memory card. There is a risk of data loss or even damage to

Reason: The 2.5” IDE to CF Adapter is not a card reader, but an adapter for interconnecting the

the CF card and the controller.

different connectors! If you want to change memory cards during operation, please use a regular USB card reader!

Tips & notes

• Switch off the computer rst and disconnect it from the mains voltage, if you want to remove or plug in a CF card (see above).

• The CF adapter is only suitable for CF memory cards.

• Make sure you have the jumper on the CF adapter set to the correct setting (“Master” or “Slave”).

• A CF memory card plugged in the CF adapter will seem like a hard disk. However, compared to a hard disk, access times are higher and the data transfer rate is lower. Therefore,

booting an operating system will take much more time than with a hard disk.

Disposal

Electronic devices are recyclable waste and must not be disposed of in the household waste. At

You thus full your statutory obligations and contribute to the protection of the environment.

the end of its service life, dispose of the product according to the relevant statutory regulations.

This is a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

All rights including translation reserved. Reproduction by any method, e.g. photocopy, microlming, or the capture in

electronic data processing systems require the prior written approval by the editor. Reprinting, also in part, is prohibited. This publication represent the technical status at the time of printing.
