Renkforce 140 98 79 Operating Instructions [pl]

Q Instrukcja użytkowania
Cyfrowy zestaw perkusyjny „DD-315“
Nr zam. 1409879
Spis treści Q
Strona
1. Wprowadzenie ................................................................................................................................................................................................ 3
2. Objaśnienia symboli ....................................................................................................................................................................................... 3
3. Zastosowanie zgodne z przeznaczeniem ................................................................................................................................................... 4
4. Zakres dostawy .............................................................................................................................................................................................. 4
5. Wskazówki dotyczące bezpieczeństwa ..................................................................................................................................................... 5
a) Informacje ogólne .................................................................................................................................................................................... 5
b) Zasilacz ...................................................................................................................................................................................................... 5
c) Eksploatacja ............................................................................................................................................................................................. 5
6. Wskazówki dotyczące baterii i akumulatorów .......................................................................................................................................... 7
7. Elementy obsługi i złącza ....................................................................................................................................................................... 8
8. Praca z zasilaczem sieciowym lub bateriami/akumulatorami ................................................................................................................ 9
a) Podłączenie zasilacza zewnętrznego ................................................................................................................................................... 9
b) Wkładanie baterii/akumulatorów .......................................................................................................................................................... 9
9. Podłączanie pedałów .................................................................................................................................................................................. 10
10. Podłączenie słuchawek .............................................................................................................................................................................. 10
11. Podłączenie urządzenia odtwarzającego ................................................................................................................................................ 10
12. Obsługa .......................................................................................................................................................................................................... 11
a) Włączanie/wyłączanie urządzenia ..................................................................................................................................................... 11
b) Wybór bitu ............................................................................................................................................................................................... 11
c) Ręczny wybór dźwięku jednego pada ................................................................................................................................................ 11
d) Ustawianie głośności pada .................................................................................................................................................................. 12
e) Ustawianie efektu stereo ..................................................................................................................................................................... 12
f) Ustawienie noty midi ............................................................................................................................................................................. 12
g) Zapisywanie ustawień .......................................................................................................................................................................... 12
h) Włączenie/zatrzymanie odtwarzania utworu .................................................................................................................................... 13
i) Regulacja głośności master ................................................................................................................................................................. 13
j) Regulacja głośności utworu ................................................................................................................................................................ 13
k) Wyłączanie dźwięku perkusji w utworze ........................................................................................................................................... 13
l) Zmiana prędkości utworu ..................................................................................................................................................................... 13
m) Metronom, sygnał taktu ........................................................................................................................................................................ 14
n) Tryb ręczny .............................................................................................................................................................................................. 14
o) Tryb demo ................................................................................................................................................................................................ 14
p) Efekt pogłosu .......................................................................................................................................................................................... 15
q) Nagrywanie ............................................................................................................................................................................................ 15
r) Odtwarzanie ............................................................................................................................................................................................ 15
s) Transfer danych midi przez port USB ................................................................................................................................................. 15
13. Konserwacja i czyszczenie ......................................................................................................................................................................... 16
14. Utylizacja ....................................................................................................................................................................................................... 16
a) Informacje ogólne .................................................................................................................................................................................. 16
b) Utylizacja zużytych baterii/akumulatorów ......................................................................................................................................... 16
15. Dane techniczne ........................................................................................................................................................................................... 17
a) Zestaw perkusyjny ................................................................................................................................................................................. 17
b) Zasilacz .................................................................................................................................................................................................... 17
16. Załącznik A: Dźwięki perkusji ..................................................................................................................................................................... 18
17. Załącznik B: Bity ........................................................................................................................................................................................... 18
18. Załącznik C: Utwory ..................................................................................................................................................................................... 19
2
Szanowni Państwo,
dziękujemy za zakup tego produktu.
Produkt ten spełnia wymogi przepisów prawa krajowego i europejskiego.
W celu utrzymania tego stanu oraz zapewnienia bezpiecznej eksploatacji użytkownik musi stosować się się niniejszej instrukcji użytkowania!
Niniejsza instrukcja użytkowania należy do tego produktu. Zawiera ona ważne wskazówki dotyczące uruchomienia pro-
duktu oraz postępowania z nim. Należy o tym pamiętać przekazując produkt osobom trzecim. Należy zachować niniejszą instrukcję użytkowania do późniejszego korzystania!
Wszystkie zawarte tutaj nazwy firm i nazwy produktów są znakami towarowymi należącymi do poszczególnych właścicieli. Wszel­kie prawa zastrzeżone.
Potrzebujesz pomocy technicznej? Skontaktuj się z nami!: (Godziny pracy: pn.-pt. 9:00 - 17:00)
Klient indywidualny Klient biznesowy
E-mail: bok@conrad.pl b2b@conrad.pl
Tel: 801 005 133 (12) 622 98 22
(12) 622 98 00
Fax: (12) 622 98 10 (12) 622 98 10
Strona www: www.conrad.pl
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
2. Objaśnienia symboli
Symbol błyskawicy w trójkącie jest stosowany, gdy występuje zagrożenie dla zdrowia użytkownika, np. ryzyko porażenia
prądem elektrycznym.
Symbol wykrzyknika w trójkątnej ramce informuje o ważnych wskazówkach zawartych w niniejszej instrukcji, których
należy bezwzględnie przestrzegać.
Symbol strzałki pojawia się przy różnych poradach i wskazówkach dotyczących obsługi.
3
3. Zastosowanie zgodne z przeznaczeniem
Zakres zastosowania cyfrowego zestawu perkusyjnego obejmuje wykorzystanie w domowych i półprofesjonalnych zestawach muzycznych. Urządzenie służy do wytwarzania dźwięków i efektów perkusyjnych, które mogą być odtwarzane przez zintegrowane głośniki. Możliwe jest podłączenie słuchawek lub zewnętrznego wzmacniacza. Do podłączenia do komputera służy port USB.
Zestaw jest zasilany za pośrednictwem znajdującego się w zestawie zasilacza sieciowego. Zamiennie można zastosować 6 baterii typu Baby/C (brak w zestawie, można zamówić osobno).
Produkt może być użytkowany tylko w zamkniętych, suchych pomieszczeniach. Produkt nie może zostać zamoczony lub zawilgo­cony.
Produkt nie jest zabawką, jest przeznaczony dla dzieci od 14 roku życia.
Należy uważnie przeczytać całą instrukcję obsługi. Zawiera ona wiele ważnych informacji dotyczących ustawienia, eksploatacji i obsługi urządzenia. Stosować się do wskazówek dotyczących bezpieczeństwa!
Inne zastosowanie niż opisane wyżej prowadzi do uszkodzenia produktu i jest ponadto związane z takimi zagrożeniami jak np. zwarcie, pożar, porażenie prądem itp. Produktu nie można zmieniać ani przerabiać! Nie wolno otwierać obudowy.
4. Zakres dostawy
• zestaw perkusyjny
• dwie pałeczki
• dwa pedały
• zasilacz sieciowy
• instrukcja użytkowania
Aktualne Instrukcje obsługi:
1. Otwórz stronę internetową www.conrad.com/downloads w przeglądarce lub zeskanuj kod QR przedstawiony po prawej stronie.
2. Wybierz typ dokumentu i język i wpisz odpowiedni numer zamówienia w polu wyszukiwania. Po uruchomieniu procesu wyszukiwania możesz pobrać znalezione dokumenty.
5. Wskazówki dotyczące bezpieczeństwa
W przypadku szkód spowodowanych nieprzestrzeganiem niniejszej instrukcji użytkowania wygasa gwarancja. Pro­ducent nie ponosi odpowiedzialności za dalsze szkody!
Przy szkodach rzeczowych i osobowych spowodowanych nieodpowiednim obchodzeniem się z urządzeniem lub nie­przestrzeganiem wskazówek dotyczących bezpieczeństwa producent nie ponosi żadnej odpowiedzialności! W takich przypadkach wygasa gwarancja!
Szanowni Państwo, te wskazówki dotyczące bezpieczeństwa mają przyczynić się nie tylko do ochrony produktu lecz tak-
że mają zapewnić bezpieczeństwo Państwu i innym osobom. Dlatego przed uruchomieniem urządzenia należy uważnie przeczytać niniejszy rozdział.
a) Informacje ogólne
• Ze względów bezpieczeństwa oraz ze względu na warunki dopuszczenia (CE) zabronione jest dokonywanie samowol-
nych przeróbek i/lub zmian produktu. Nie wolno demontować urządzenia.
• Konserwację lub naprawy może wykonywać wyłącznie wykwalifikowana osoba.
• Nie pozostawiać opakowania bez nadzoru. Opakowanie może stać się niebezpieczną zabawką dla dziecka.
4
b) Zasilacz
• Konstrukcja zasilacza spełnia wymogi klasy ochrony II. Zasilacz może być podłączony wyłącznie do poprawnie zain­stalowanego gniazda sieciowego.
• Gniazdo sieciowe, do którego podłączony jest zasilacz, musi być łatwo dostępne.
• Do zasilania zestawu perkusyjnego należy stosować wyłącznie znajdujący się w zestawie zasilacz.
• Przy wyjmowaniu zasilacza z gniazda nigdy nie należy ciągnąć za kabel. Zawsze należy chwytać po bokach za korpus zasilacza i wyciągać go prosto z gniazda.
• Jeśli zasilacz wykazuje uszkodzenia, nie należy go dotykać; występuje zagrożenie dla życia wskutek porażenia prądem elektrycznym!
Najpierw należy odłączyć zasilanie gniazda, do którego podłączony jest produkt (wyłączyć odpowiedni automatyczny
bezpiecznik lub wykręcić bezpiecznik, następnie wyłączyć wyłącznik FI, aby gniazdo było na wszystkich biegunach odłączone od sieci zasilającej).
Dopiero teraz należy wyciągnąć zasilacz z gniazda sieciowego. Zasilacz poddać odpowiedniej utylizacji, nie używać
go więcej. Wymienić na taki sam zasilacz.
c) Eksploatacja
• Produkt nie jest zabawką. Urządzenia zasilane napięciem sieciowym należy chronić przed dziećmi. Należy zachować szczególną ostrożność, gdy w pobliżu znajdują się dzieci.
Urządzenie musi być eksploatowane w taki sposób, aby było poza zasięgiem dzieci.
• Urządzenie nie może pracować bez nadzoru.
• Produkt jest przeznaczony do użytku tylko w suchych, zamkniętych pomieszczeniach. Produkt nie może ulec zamocze­niu ani zawilgoceniu; nie dotykać urządzenia mokrymi rękami!
Ponadto przy zasilaczu występuje zagrożenie dla życia wskutek porażenia prądem elektrycznym!
• Produkt może być używany tylko w klimacie umiarkowanym, nie jest on przeznaczony do klimatu tropikalnego.
• Nie ustawiać żadnych przedmiotów na urządzeniu; nigdy nie przykrywać zestawu, gdy jest używany.
• Na urządzeniu lub w jego bezpośrednim otoczeniu nie należy ustawiać żadnych otwartych źródeł ognia, np.świec.
• Na urządzeniu oraz w jego bezpośrednim otoczeniu nie ustawiać żadnych naczyń z płynami, np. szklanek, wiader, wazonów ani roślin. Płyny mogą dostać się do wnętrza urządzenia powodując jego zniszczenie. Ponadto występuje ryzyko pożaru!
W takim przypadku należy wyłączyć urządzenie, odłączyć od niego wszystkie kable, wyjąć baterie. Produkt nie może
w takim przypadku być używany, należy go oddać do specjalistycznego warsztatu.
• Unikać następujących niekorzystnych warunków otoczenia w miejscu ustawienia urządzenia lub podczas transportu:
- woda lub wysoka wilgotność powietrza
- bardzo niskie i bardzo wysokie temperatury, bezpośrednie działanie promieni słonecznych
- pył lub palne gazy, opary albo rozpuszczalniki
- silne wibracje, uderzenia
- silne pola magnetyczne występujące np. w pobliżu maszyn lub głośników
• Jako miejsce ustawienia wybrać stabilną, płaską, poziomą i odpowiednio dużą powierzchnię. Powierzchnie warto­ściowych mebli należy chronić odpowiednimi podkładkami przed odciskami i zadrapaniami.
• Nigdy nie używać produktu natychmiast po przeniesieniu z zimnego pomieszczenia do ciepłego. Skrapla się wtedy woda, która może w pewnych warunkach spowodować zniszczenie urządzenia! Ponadto przy zasilaczu występuje zagrożenie dla życia wskutek porażenia prądem elektrycznym!
Przed podłączeniem i używaniem urządzenia należy odczekać, aż jego temperatura zrówna się z temperaturą pokojo-
wą. Może to czasami potrwać wiele godzin.
• Uważać, żeby nie uszkodzić i nie zniszczyć izolacji całego produktu. Nigdy nie otwierać urządzenia. Przed każdym uży­ciem należy sprawdzić urządzenie pod kątem uszkodzeń! W przypadku stwierdzenia uszkodzeń należy wyjąć włożone baterie i nie podłączać urządzenia do napięcia sieciowego przez zewnętrzny zasilacz sieciowy. Przekazać urządzenie do specjalistycznego warsztatu lub poddać je odpowiedniej utylizacji.
• Podczas ustawiania produktu zwracać uwagę, aby nie zgiąć i nie zgnieść kabla. Kable należy ułożyć w taki sposób, aby nikt się o nie nie potykał.
5
• Nigdy nie wkładać ostrych przedmiotów (np. długopisów, igieł, drutów, spinaczy biurowych itp.) do szczelin wentyla­cyjnych urządzenia. Spowoduje to zniszczenie urządzenia.
• Należy ostrożnie obchodzić się z produktem, uderzenie lub upadek nawet z niewielkiej wysokości może spowodować uszkodzenie urządzenia.
• Stosowanie produktu w szkołach, instytucjach edukacyjnych, amatorskich warsztatach musi odbywać się pod nadzo­rem i na odpowiedzialność przeszkolonego personelu.
• Jeśli są podstawy do założenia, że niemożliwa jest dalsza bezpieczna eksploatacja urządzenia, należy je wyłączyć i zabezpieczyć przed ponownym włączeniem. Wyłączyć zestaw perkusyjny, odłączyć go od zewnętrznego zasilacza. Wyjąć także bateria, jeśli znajdują się w urządzeniu.
Należy założyć, że bezpieczna praca nie jest możliwa, gdy
- urządzenie ma widoczne uszkodzenia,
- urządzenie nie działa
- urządzenie było przez dłuższy czas magazynowane w niekorzystnych warunkach
- produkt był poddany znacznym obciążeniom podczas transportu
• W przypadku wątpliwości dotyczących prawidłowego podłączenia lub pytań, które nie są wyjaśnione w instrukcji użytkowania, należy skontaktować się z nami lub z inną wykwalifikowana osobą.
6. Wskazówki dotyczące baterii i akumulatorów
Zamiast załączonego zasilacza sieciowego do zasilania zestawu perkusyjnego można użyć także baterii bądź akumula-
torów.
Jednakże ze względu na niższe napięcie akumulatorów (akumulator = 1,2 V, bateria = 1,5 V) oraz ich mniejszą pojemność
czas pracy urządzenia jest wtedy krótszy. Jeśli mimo to mają być stosowane akumulatory, zaleca się stosowanie aku­mulatorów NiMH o niskim samowyładowaniu.
Zalecamy jednak stosowanie wysokiej jakości baterii alkalicznych, które umożliwiają dłuższą i pewniejszą pracę.
• Baterie i akumulatory przechowywać poza zasięgiem dzieci.
• Przy wkładaniu baterii/akumulatorów zwracać uwagę na odpowiednie ułożenie biegunów (plus/+ i minus/- ).
• Nie pozostawiać baterii/akumulatorów bez nadzoru, zachodzi ryzyko połknięcia ich przez dzieci lub zwierzęta. Jeśli coś takiego
się zdarzy, należy natychmiast sprowadzić lekarza.
• Baterie/akumulatory, z których nastąpił wyciek lub baterie/akumulatory uszkodzone mogą przy kontakcie ze skórą spowodować
poparzenia. W takim przypadku należy użyć odpowiednich rękawic ochronnych.
• Uważać, aby nie zewrzeć baterii/akumulatorów. Baterii/akumulatorów nie należy także demontować i wrzucać do ognia. Nie-
bezpieczeństwo wybuchu!
• Zwykłe baterie nie przeznaczone do ponownego ładowania nie mogą być ładowane. Niebezpieczeństwo wybuchu! Ładować
można tylko nadające się do tego akumulatory przy użyciu odpowiedniej ładowarki.
• Przy dłuższych przerwach w używaniu urządzenia (np. magazynowanie) wyjąć baterie/akumulatory. W przeciwnym wypadku
może nastąpić wyciek ze starych baterii/akumulatorów, co może spowodować uszkodzenie urządzenia, utrata gwarancji!
• Należy zawsze wymieniać cały zestaw baterii/akumulatorów, stosować zawsze baterie/akumulatory tego samego typu/tego sa-
mego producenta oraz o takim samym stopniu naładowania (nie mieszać baterii w połowie naładowanych z bateriami pełnymi).
• Nigdy nie mieszać baterii z akumulatorami. Używać wyłącznie albo baterii albo akumulatorów.
• Informacje o zgodnej z przepisami środowiskowymi utylizacji baterii i akumulatorów znajdują się w rozdziale „Utylizacja“.
6
7. Elementy obsługi i złącza
5
6
7
8
9
1
18
19
15
3
10
11
12
14
16
13
17
4
2
1 włącznik/wyłącznik
2 przyciski „TEMPO “ i „TEMPO “ do ustawiania prędkości odtwarzania utworu (melodii akompaniamentu)
3 przycisk kołyskowy „ MASTER VOLUME “ do ustawiania głośności (głośność podstawowa)
4 przyciski „ACC. VOLUME “ i „ACC. VOLUME “ do ustawiania głośności odtwarzania utworu (melodii akompaniamentu)
5 przycisk „REC“ z diodą LED trybu nagrywania
6 przycisk „CLICK“ z diodą LED do włączania i wyłączania metronomu
7 3-miejscowy wyświetlacz, np. numer dźwięku, numer utworu, bit i.in.
8 przycisk „HAND PERC“ z diodą LED trybu ręcznego
9 przycisk „DRUM OFF“ z diodą LED do włączania i wyłączania perkusji przy odtwarzaniu utworu
10 przycisk „KIT“ do aktywacji funkcji wyboru bitu
11 przycisk „VOICE“ do wyboru efektu perkusji
12 przycisk „SONG“ do wyboru jednego ze 100 utworów
13 przycisk „START/STOP“ do odtwarzania i zatrzymania utworu
14 przycisk „VOLUME“ do ustawiania głośności poszczególnych krążków (padów) i pedałów
15 przyciski „SELECT “ i „SELECT “, np. do wyboru utworu, bitu, i.in.
16 przycisk „SAVE“ do zapisywania bitu
17 przycisk „PAN“ do dostosowania efektu stereo (np. przy odtwarzaniu dźwięku przez wewnętrzny głośnik) dla każdego pada
18 przycisk „PLAY/STOP“ do włączania/zatrzymywania odtwarzania nagrania wykonanego przez użytkownika
19 przycisk „REVERB“ do ustawiania efektu pogłosu
20 wskaźnik LED sygnalizujący używany pad
21 przycisk „DEMO“ do włączania/zatrzymywania trybu demo
22 przycisk „NOTE“ do wyboru not midi pada
20
21
22
7
12 V/DC, 2 A
23
24
25
27
28
26
23 gniazdo „AUX IN“ do podłączenia zewnętrznego urządzenia z wyjściem liniowym (np. odtwarzacz MP3, odtwarzacz CD i.in.)
24 gniazdo „PHONES“ do podłączenia słuchawek
25 gniazdo „KICK“ do podłączenia pedału
26 gniazdo „HI HAT“ do podłączenia pedału
27 port „USB“ do połączenia z wolnym portem USB USB1.1/2.0 komputera, do Midi-In/-Out
28 okrągłe gniazdo do podłączenia znajdującego się w zestawie zasilacza sieciowego
8. Praca z zasilaczem sieciowym lub bateriami/akumulatorami
Do zasilania zestawu perkusyjnego można użyć znajdującego się w zestawie zasilacza sieciowego lub też 6 baterii typu
Baby/C (brak w zestawie, można zamówić osobno).
a) Podłączenie zasilacza zewnętrznego
Podłączyć okrągły wtyk znajdującego się w zestawie zasilacza sieciowego do gniazda (28) z tyłu zestawu. Następnie podłączyć zasilacz do gniazda sieciowego.
Gdy zestaw perkusyjny jest zasilany przez zasilacz sieciowy, baterie można pozostawić w komorze, ponieważ zasilanie
jest automatycznie przełączane na zasilacz.
Należy jednak wyjąć baterie z urządzenia, gdy ma być ono przez dłuższy czas zasilane tylko z zasilacza. Ze starych baterii
może wylać się ich zawartość i uszkodzić komorę baterii oraz całe urządzenie.
b) Wkładanie baterii/akumulatorów
Aby do zasilania urządzenia użyć baterii (lub akumulatorów) (brak w zestawie, można zamówić osobno), należy otworzyć pokrywę komory baterii w dolnej części urządzenia i włożyć 6 baterii (lub akumulatorów) typu Baby/C odpowiednimi biegunami(plus/+ i minus/-). Następnie założyć pokrywę gniazda baterii i zatrzasnąć.
Jeśli do zasilania mają być użyte baterie, zalecamy zastosowanie wysokiej jakości baterii alkalicznych.
Wymiana baterii jest niezbędna, gdy obraz na wyświetlaczu stanie się mało widoczny, odtwarzane dźwięki są zniekształcone, zestaw sam wyłącza się podczas odtwarzania dźwięków, wyświetlacz gaśnie lub gdy nie można włączyć urządzenia.
8
9. Podłączanie pedałów
Podłączyć dwa znajdujące się w zestawie pedały do gniazd „KICK“ (25) i „HI HAT“ (26).
12 V/DC, 2 A
10. Podłączenie słuchawek
Odgłosy pierwszych prób grania na perkusji nie są miłe dla każ­dego.
Aby móc spokojnie ćwiczyć, z tyłu urządzenia znajduje się gniazdo słuchawek (gniazdo okrągłe stereo 6,35 mm) (24).
Można używać także słuchawek z okrągłą wtyczką stereo 3,5 mm, ale wtedy potrzebna jest odpowiednia przejściówka (brak w ze­stawie).
Nie ustawiać zbyt dużej głośności, ponieważ może wtedy
dojść do uszkodzenia słuchu!
11. Podłączenie urządzenia odtwarzającego
Do wejścia audio „AUX IN“ (23) można podłączyć urządzenie od­twarzające, np. odtwarzacz MP3 lub odtwarzacz CD.
Należy pamiętać, aby do tego wejścia audio podłączać
jedynie liniowe sygnały audio.
12 V/DC, 2 A
12 V/DC, 2 A
9
12. Obsługa
a) Włączanie/wyłączanie urządzenia
Aby włączyć urządzenie, należy krótko nacisnąć przycisk „ “ (1). Włącza się wyświetlacz (7).
Aby wyłączyć urządzenia, należy przez ok. 2 sekundy przytrzymać wciśnięty przycisk „ “ (1), aż zgaśnie wyświetlacz (7).
Gdy urządzenie nie jest używane przez 30 minut, wyłącza się automatycznie w celu oszczędzania prądu. Aby wyłączyć
tę funkcję, należy przy wciśniętym przycisku „START/STOP“ (13) włączyć urządzenie przyciskiem „ “ (1). Następnie należy zwolnić przycisk „START/STOP“ (13).
b) Wybór bitu
Bit to połączenie dźwięków dla 7 padów i 2 pedałów, które są do­pasowane do siebie (np. dla gatunku muzycznego rock, pop itd.).
W załączniku B (rozdział 17) znajduje się tabela z bitami.
Włączyć menu ustawień naciskając krótko przycisk „KIT“ (10). Na wyświetlaczu pojawia się przy „KIT“ mały punkt dziesiętny jako potwierdzenie.
Przyciskiem „SELECT “ i „SELECT “ (15) można teraz wybrać bit (001 - 050). Aby szybciej zmienić wartość, należy przytrzymać wciśnięty odpowiedni przycisk.
Po włączeniu aktywny jest automatycznie bit „001“.
Pierwsze 45 bitów „001“ do „045“ zawiera określone
ustawienia dokonane już przez producenta.
W bitach „046“ do „050“ można zapisać własne kombina-
cje użycia 7 padów i 2 pedałów.
c) Ręczny wybór dźwięku jednego pada
W przypadku, gdy 45 wstępnie ustawionych bitów (patrz rozdział
11.b) nie spełniają oczekiwań, można zmienić konfigurację każdego
pada i przypisać mu inny dźwięk.
Własne bity można zapisywać pod pięcioma numerami
zestawów 046 - 050, patrz rozdział 11. g).
Włączyć menu ustawień naciskając krótko przycisk „VOICE“ (11). Punkt dziesiętny na wyświetlaczu pojawia się przy „VOICE“.
Uderzyć krótko pad, którego dźwięk ma być zmieniony. Aktualny dźwięk zostanie odtworzony przez głośnik lub słuchawki.
Przyciskiem „SELECT “ i „SELECT “ (15) można teraz wybrać dźwięk perkusji (001 - 265). Aby szybciej zmienić wartość, należy przytrzymać wciśnięty odpowiedni przycisk.
W załączniku A (rozdział 16) znajduje się tabela ze
wszystkimi dźwiękami.
10
d) Ustawianie głośności pada
Głośność każdego z 7 padów można ustawiać niezależnie od in­nych.
Nacisnąć krótko przycisk „VOLUME“ (14).
Uderzyć krótko pad, którego głośność ma być ustawiona.
Przyciskiem „SELECT “ i „SELECT “ (15) można teraz wyregu­lować głośność (0...31)
e) Ustawianie efektu stereo
Dla każdego pada można ustawić balans, tzn. jak głośno dźwięk danego pada ma być odtwarzany w lewym i prawym głośniku (po­dobnie jak ustawienie balansu w radiu).
Nacisnąć krótko przycisk „PAN“ (14).
Uderzyć krótko pad, który ma być ustawiony.
Przyciskiem „SELECT “ i „SELECT “ (15) można teraz wyregu­lować bala ns (-8...+8).
f) Ustawienie noty midi
Dla każdego pada można ustawić notę midi, gdy zestaw perkusyjny jest podłączony przez USB do komputera (wymagane odpowiednie oprogramowanie midi, brak w zestawie).
Nacisnąć przycisk „NOTE“ (22), punkt dziesiętny na wyświetlaczu pojawia się przy „VOICE“.
Uderzyć krótko pad, którego nota midi ma być ustawiona.
Teraz przyciskami „SELECT “ i „SELECT “ (15) można ustawić notę midi pada (n00 - n99).
g) Zapisywanie ustawień
W bitach „046“ do „050“ można zapisać własne ustawienia, np. dźwięki perkusji wybrane ręcznie dla każdego pada (patrz rozdział
12. c).
Nacisnąć krótko przycisk „SAVE“ (16).
Na wyświetlaczu pojawia się np. zestaw „046“.
Przyciskami „SELECT “ i „SELECT “ (15) wybrać jedno z miejsc pamięci (bity „046“ do „050“).
Zapisać zestaw naciskając jeszcze raz krótko przycisk „SAVE“ (16).
Jeśli podczas zapisywania pojawi się błąd, na wyświetlaczu po­jawi się komunikat „Err“. Wtedy należy spróbować zapisać bit w innym miejscu pamięci.
11

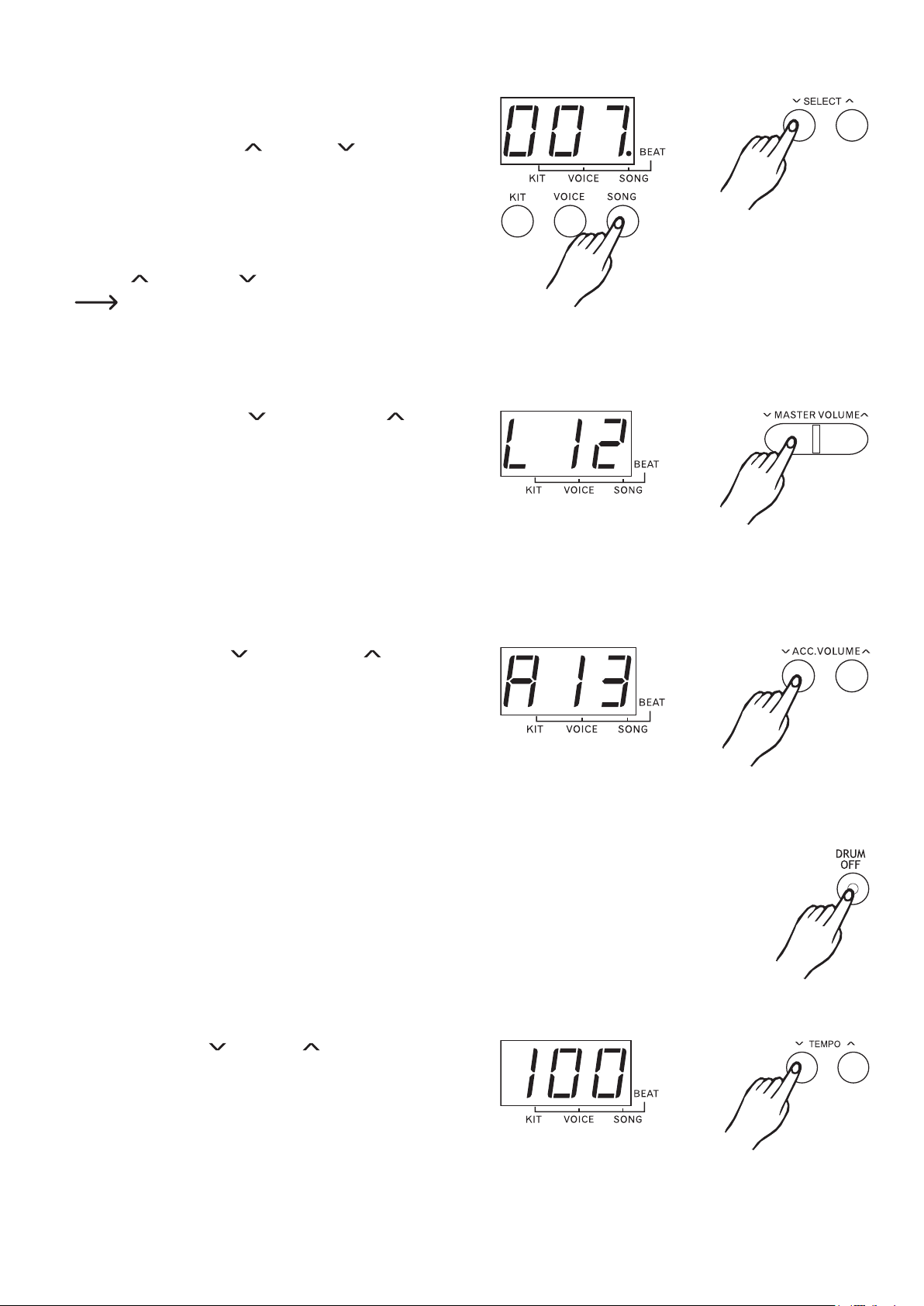

h) Włączenie/zatrzymanie odtwarzania utworu
Włączyć menu ustawień naciskając krótko przycisk „SONG“ (12). Punkt dziesiętny na wyświetlaczu pojawia się przy „SONG“.
Teraz przyciskiem „SELECT “ i „SELECT “ (15) można wybrać jeden ze 100 utworów (001...100).
Pierwsze 80 utworów jest odtwarzane w pętli.
Nacisnąć krótko przycisk „START/STOP“ (13), aby włączyć lub wy­łączyć odtwarzanie utworu.
W każdym czasie podczas odtwarzania można przyciskiem „SELECT “ lub „SELECT “ (15) wybrać inny utwór.
W załączniku (rozdział 18) znajduje się tabela ze wszyst-
kimi utworami.
i) Regulacja głośności master
Przyciskiem kołyskowym „ MASTER VOLUME “ (3) można wyregulować głośność odtwarzania przez głośniki lub słuchawki (L00 - L16).
Należy pamiętać, że przycisk kołyskowy (3) służy do regulacji głównej głośności urządzenia.
Do zmiany głośności pojedynczego pada (np. gdy określony efekt perkusyjny ma być odtwarzany głośniej lub ciszej) służy przycisk „VOLUME“ (14), patrz rozdział 11. d).
j) Regulacja głośności utworu
Przyciski „ACC. VOLUME “ i „ACC. VOLUME “ (4) służą do re­gulacji głośności odtwarzania utworu (A00 - A16).
Tę głośność można regulować niezależnie od ustawienia głośności padów.
k) Wyłączanie dźwięku perkusji w utworze
Przyciskiem „DRUM OFF“ (9) można wyłączyć dźwięki perkusji w utworze (zapala się dioda LED w przycisku), aby można było same­mu te dźwięki zagrać.
l) Zmiana prędkości utworu
Przyciskami „TEMPO “ i „TEMPO “ (2) można zmienić pręd­kość zarówno przed jak i podczas odtwarzania utworu.
Aby szybko zmieniać ustawienie, należy przytrzymać dłużej odpo­wiedni przycisk.
Aby przywrócić fabryczne ustawienie prędkości, należy jednocze­śnie nacisnąć oba przyciski.
12
m) Metronom, sygnał taktu
Przyciskiem „CLICK“ (6) można uruchomić metronom, dioda LED w przycisku miga do taktu.
Po pierwszym naciśnięciu przycisku sygnał taktu metronomu jest odtwarzany jako odliczanie (np. „One - Two - Three - Four“, w języ­ku angielskim „1 - 2 - 3 - 4“).
Po drugim naciśnięciu przycisku wydawany jest określony dźwięk.
Po trzecim naciśnięciu przycisku metronom zostaje wyłączony.
Sygnał taktu metronomu jest odtwarzany zgodnie z ustawionym w danym momencie utworem.
Można także włączyć sygnał taktu bez odtwarzania w tym samym czasie utworu. Najpierw należy wybrać żądany utwór lub zatrzy­mać jego odtwarzanie przyciskiem „START/STOP“ (13). Następnie nacisnąć raz lub dwa razy przycisk „CLICK“ (6), aby włączyć od­twarzanie sygnału metronomu jako odliczanie lub jako dźwięki.
Następnie przyciskiem „TEMPO “ lub „TEMPO “ wybrać żą­daną prędkość.
n) Tryb ręczny
Po naciśnięciu przycisku „HAND PERC“ (8) zostaje automatycznie wybrany zestaw „15“ i utwór „77“. Jest on domyślnie ustawiony do obsługi padów rękami (zamiast pałeczek).
Zapala się dioda LED w przycisku „HAND PERC“.
Powtórne naciśnięcie przycisku powoduje wyjście z tego trybu.
o) Tryb demo
Po naciśnięciu przycisku „DEMO“ (21) zostaje odtworzony zapisa­ny w urządzeniu utwór demo pokazujący możliwości urządzenia.
Odtwarzanie kończy się przez ponowne naciśnięcie przycisku „DEMO“ (21), można także w tym celu nacisnąć przycisk „PLAY/ STOP“ (18).
p) Efekt pogłosu
Przyciskiem „REVERB“ (19) można ustawić efekt pogłosu w czte­rech stopniach (r-0...r-3) przy odtwarzaniu dźwięków perkusji.
W ustawieniu „r-0“ efekt pogłosu jest wyłączony.
13
q) Nagrywanie
Przygotowania
Ustawić wybrany utwór, zestaw bit, prędkość utworu itd.
Rozpoczęcie nagrywania
Nacisnąć przycisk „REC“ (5). Dioda LED w przycisku miga sygnali­zując, że funkcja nagrywania jest gotowa.
Aby rozpocząć nagrywanie, należy albo nacisnąć przycisk „START/ STOP“ (13) albo uderzyć w pad.
Teraz rozpoczyna się odtwarzanie wybranego na początku utworu. Od teraz nagrywane są wszystkie dotknięcia padów.
Metronom zostaje uruchomiony automatycznie (odlicza-
nie np. „One - Two - Three - Four“ = po angielsku 1 - 2
- 3 - 4) dla danego taktu), ale można zawsze przyciskiem „CLICK“ (6) przełączyć na dźwięk.
Kolejne naciśnięcie przycisku powoduje wyłączenia me-
tronomu, patrz rozdział 12. m).
Dźwięk metronomu nie jest nagrywany.
Zakończenie nagrywania
Nacisnąć przycisk „REC“ (5) lub „START/STOP“ (13). Dioda LED w przycisku „REC“ gaśnie, nagrywanie jest zakończone.
Jeśli podczas nagrywania na wyświetlaczu pojawie się „FL“, ozna­cza to, że pamięć jest pełna i nagrywanie zostanie automatycznie zakończone.
Jeśli zestaw perkusyjny w czasie nagrywania zostanie
wyłączony, to nagranie zostaje utracone.
r) Odtwarzanie
Naciskając przycisk„PLAY/STOP“ (18) można odtworzyć (lub za­trzymać) zapisane nagranie.
s) Transfer danych midi przez port USB
Poprzez port USB (28) można podłączyć zestaw perkusyjny do komputera. Zestaw perkusyjny przekazuje wszystkie dane midi podczas gry na padach/pedałach, może także odbierać dane midi.
Niezbędne do tego jest odpowiednie oprogramowanie midi, które nie znajduje się w zestawie.
Włączyć komputer i odczekać na całkowite uruchomienie się systemu operacyjnego. Połączyć port USB (28) odpowiednim kablem USB (brak w zestawie) w komputerem. Włączyć zestaw perkusyjny.
System Windows wykryje nowy sprzęt. Odpowidnie sterowniki znajdują się w systemie operacyjnym. Podczas instalacji postępo­wać zgodnie ze wskazówkami systemu Windows.
14
13. Konserwacja i czyszczenie
Produkt nie wymaga konserwacji, nie należy go nigdy demontować (tylko w celu włożenia lub wymiany baterii/akumulatorów). Naprawy mogą być wykonywane tylko przez wykwalifikowane osoby lub specjalistyczny warsztat.
Do czyszczenia produktu należy używać czystej, suchej i miękkiej szmatki.
Podczas czyszczenia nie naciskać zbyt mocno na obudowę, może to spowodować zadrapania lub uszkodzenie wyświetlacza LC.
Gdy produkt nie jest używany przez dłuższy czas, zalecamy przykryć go w celu ochrony przed kurzem.
14. Utylizacja
a) Informacje ogólne
Produktu nie można utylizować ze śmieciami domowymi!
Po ostatecznym wycofaniu urządzenia z użycia należy poddać je utylizacji zgodnie z obowiązującymi przepisami.
Wyjąć baterie/akumulatory i zutylizować je osobno.
b) Utylizacja zużytych baterii/akumulatorów
Użytkownik urządzenia jest ustawowo (rozporządzenie o bateriach) zobowiązany do zwrotu starych zużytych baterii i akumulato­rów. Ich utylizacja ze śmieciami domowymi jest zabroniona!
Baterie i akumulatory zawierające szkodliwe substancje są oznaczone symbolem ukazanym obok, który informuje o
zakazie ich utylizacji ze śmieciami domowymi. Oznaczenia decydujących metali ciężkich brzmią: Cd = kadm, Hg = rtęć, Pb = ołów.
Zużyte baterie/akumulatory można oddawać nieodpłatnie w miejscach zbiórki organizowanych przez gminę, w naszych filiach lub wszędzie tam, gdzie są sprzedawane baterie i akumulatory.
W ten sposób użytkownik spełnia swoje ustawowe zobowiązania oraz przyczynia się do ochrony środowiska.
15
15. Dane techniczne
a) Zestaw perkusyjny
Napięcie robocze ............................................ 12 V/DC (z zewnętrznego zasilacza sieciowego); zamiennie 6 baterii typu Baby/C
Bity..................................................................... 50 (45 ustawione na stałe, 5 programowanych)
Dźwięki perkusji .............................................. 265
Utwory............................................................... 100
Pamięć nagrań ................................................ 1
Pady................................................................... 7
Pedały ............................................................... 2
Gniazda ............................................................. 1x gniazdo słuchawek (wtyk okrągły 6,35 mm)
............................................................................ 1x wejście Aux (gniazdo okrągłe 3,5 mm), liniowe
............................................................................ 1x port USB do danych midi (In/Out)
Głośniki ............................................................. tak, zintegrowane (stereo)
Warunki otoczenia .......................................... temperatura -5 °C do +40 °C, wilgotność powietrza 30% do 90% wzgl., bez kondensacji
Wymiary ............................................................500 x 370 x 158 mm (szer. x gł. x wys.)
Waga ................................................................. ok. 3,3 kg
b) Zasilacz
Napięcie robocze ............................................ 100 - 240 V/AC, 50/60 Hz
Wyjście ............................................................. 12 V/DC, 2 A
16
16. Załącznik A: Dźwięki perkusji
#
Te chno Snare Rim
54
KICK
1
22''Acoustic Kick
24''Standard Kick
2
Brush Kick
3
Rock Kick
4
Jazz Kick
5
Room Kick
6
Fusion Kick
7
1970's Kick
8
Vintage Kick
9
HipHop Kick
10
Reggae Kick
11
Old School Kick
12
Lo-Fi Kick
13
Junkyard Kick
14
Noise Kick
15
Drum & Bass Kick
16
808 Kick
17
909 Kick
18
Electronic Kick 1
19
Dance Kick
20
FX Mix Kick
21
Te chno Kick
22
Electronic Kick 2
23
Magic Kick
24
SNARE
14'' Acoustic Snare
25
14'' Standard Snare
26
14'' Funk Snare
27
Brush Snare
28
14'' Jazz Snare
29
14'' Rock Snare
30
13'' Damped Snare
31
Orchestra Snare
32
Orchestra Snare Rim
33
Room Snare
34
Fusion Snare
35
Big Band Snare
36
Vintage Snare
37
Live Snare
38
Reggae Snare
39
R&B Snare 1
40
808 Snare
41
909 Snare
42
R&B Snare 2
43
Electronic Snare
44
Power Snare
45
Dance Snare
46
Old School Snare
47
House Snare
48
Lo-Fi Snare
49
Junkyard Snare
50
Noise Snare
51
Drum & Bass Snare
52
Te chno Snare
53
Magic Snare
55
Acoustic Snare Stick
56
Standard Snare Stick
57
Brush Snare Stick
58
Rock Snare Stick
59
Live Snare Stick
60
Room Snare Stick
61
Fusion Snare Stick
62
Brush Swirl
63
To m
Acoustic Tom 1
64
Acoustic Tom 2
65
Acoustic Tom 3
66
Acoustic Tom 4
67
Acoustic Tom 5
68
Acoustic Tom 6
69
Brush Tom 1
70
Brush Tom 2
71
Brush Tom 3
72
Brush Tom 4
73
Brush Tom 5
74
Brush Tom 6
75
Jazz Tom 1
76
Jazz Tom 2
77
Jazz Tom 3
78
Jazz Tom 4
79
Jazz Tom 5
80
Jazz Tom 6
81
808 To m 1
82
808 To m 2
83
808 To m 3
84
808 To m 4
85
808 To m 5
86
808 To m 6
87
909 To m 1
88
909 To m 2
89
909 To m 3
90
909 To m 4
91
909 To m 5
92
909 To m 6
93
Electronic Tom 1
94
Electronic Tom 2
95
Electronic Tom 3
96
Electronic Tom 4
97
Electronic Tom 5
98
Electronic Tom 6
99
Power To m 1
100
Power To m 2
101
Power To m 3
102
Power To m 4
103
Power To m 5
104
Power To m 6
105
Lo-Fi To m 1
106
Lo-Fi To m 2
107
Lo-Fi To m 3
108
Lo-Fi To m 4
109
Lo-Fi To m 5
110
Lo-Fi To m 6
111
Junkyard Tom 1
112
Junkyard Tom 2
113
Junkyard Tom 3
114
Junkyard Tom 4
115
Junkyard Tom 5
116
Junkyard Tom 6
117
Noise Tom 1
118
Noise Tom 2
119
Noise Tom 3
120
Noise Tom 4
121
Noise Tom 5
122
Noise Tom 6
123
Te chno Tom 1
124
Te chno Tom 2
125
Te chno Tom 3
126
Te chno Tom 4
127
Te chno Tom 5
128
Te chno Tom 6
129
Magic Tom 1
130
Magic Tom 2
131
Magic Tom 3
132
Magic Tom 4
133
Ride
20'' Funk Ride
134
808 Ride
135
Ride
136
House Ride
137
Lo-Fi Ride
138
Junkyard Ride
139
Noise Ride
140
Crash
16'' Acoustic Crash
141
16'' Acoustic Crash Edge
142
16'' Rock Crash
143
16'' Rock Crash Edge
144
808Crash
145
909Crash
146
Electronic Crash
147
Brush Crash
148
Lo-Fi Crash
149
China
150
Splash
151
Hihat
14'' Acoustic Hi-hat Close
152
14'' Acoustic Hi-hat Open
153
14'' Acoustic Hi-hat Edge Close
154
14'' Acoustic Hi-hat Edge Open
155
14'' Acoustic Hi-hat Pedal
156
14'' Acoustic Hi-hat Splash
157
Rock Hi-hat Close
158
Rock Hi-hat Open
159
Fusion Hi-hat Close
160
Fusion Hi-hat Open
161
808 Hi-hat Close
162
808 Hi-hat Open
163
808 Hi-hat Pedal
164
808 Hi-hat Splash
165
909 Hi-hat Close
166
909 Hi-hat Open
167
909 Hi-hat Pedal
168
909 Hi-hat Splash
169
Dance Hi-hat Close
170
Dance Hi-hat Open
171
Dance Hi-hat Pedal
172
Dance Hi-hat Splash
173
Lo-Fi Hi-hat Close
174
Lo-Fi Hi-hat Open
175
Lo-Fi Hi-hat Edge
176
Lo-Fi Hi-hat Pedal
177
Lo-Fi Hi-hat Splash
178
PERCUSSION 1
Nan Bang
179
Da Mu Yu
180
Xiao Bo
181
Xiao Luo
182
Peng Lin
183
Maracas
184
Metronome Bell
185
Vibra-slap
186
Synthesis Pecussion
187
High Q
188
Low Q
189
Mute Hi Conga
190
Open Hi Conga
191
Low Conga
192
High Bongo
193
Low Bongo
194
High Agogo
195
Low Agogo
196
Claves
197
Jingle Bell
198
Cowbell
199
Tambourine
200
Cabasa
201
Long Guiro
202
Short Guiro
203
Vibraphone C3
204
205
Vibraphone Db3
206
Vibraphone D3
207
Vibraphone Eb3
208
Vibraphone E3
209
Vibraphone F3
210
Vibraphone Gb3
211
Vibraphone G3
212
Vibraphone Ab3
213
Vibraphone A3
214
Vibraphone Bb3
215
Vibraphone B3
216
Vibraphone C4
17
Vibraphone Db4
217
218
Vibraphone D4
219
Vibraphone Eb4
220
Vibraphone E4
221
Vibraphone F4
222
Vibraphone Gb4
223
Vibraphone G4
224
Vibraphone Ab4
225
Vibraphone A4
226
Vibraphone Bb4
227
Vibraphone B4
228
Vibraphone C5
229
Vibraphone Db5
Vibraphone D 5
230
Vibraphone Eb5
231
232
Vibraphone E5
233
Vibraphone F5
234
Vibraphone Gb5
235
Vibraphone G5
236
Vibraphone Ab5
237
Vibraphone A5
238
Vibraphone B b5
239
Vibraphone B 5
240
Vibraphone C 6
241
Orchestra Timp C2
242
Orchestra Timp Db2
17. Załącznik B: Bity
Standard
1
Hard Rock
2
Ballad
3
4
Acoustic
5
Funk Band
6
Funk
7
Jazz Brush
8
Dance
9
Rock
10
Jazz
11
808
12
909
13
Latin
14
Room
15
Percussion 1
16
Metal
17
Vibraphone
18
Electronic
19
Reggae
20
Fusion 1
21
Drum & Bass
22
Pop
23
Brush
24
World
25
Orchestra
26
Ska
27
Songo
28
Lo-Fi
29
1970's
30
HipHop
31
Big Band
32
Old School
33
R&B
34
Magic
35
Live
36
House
37
Jazz Latin
38
Fusion 2
39
Percussion 2
40
Teckno
41
Vintage
42
Junkyard
43
Noise
44
Studio 1
45
Studio 2
46
User 1(Standard)
47
User 2(Hard Rock)
48
User 3(Ballad)
49
User 4(Acoustic)
50
User 5(Funk Band)
Orchestra Timp D2
243
244
Orchestra Timp Eb2
245
Orchestra Timp E2
246
Orchestra Timp F2
247
Orchestra Timp Gb2
248
Orchestra Timp G 2
249
Orchestra Timp Ab2
250
Orchestra Timp A2
251
Orchestra Tim p Bb2
252
Orchestra Timp B2
253
Orchestra Tim p C3
254
Orchestra Timp Db3
255
Orchestra Timp D3
Orchestra Timp Eb3
256
Orchestra Timp E3
257
258
Orchestra Timp F 3
259
Orchestra Timp G b3
260
Orchestra Timp G3
261
Orchestra Timp Ab3
262
Orchestra Timp A3
263
Orchestra Tim p Bb3
264
Orchestra Tim p B3
265
Orchestra Timp C 4
18
18. Załącznik C: Utwory
BluesFunk
1
NuJazzFunk
2
3
funk1
4
funk2
5
funk3
6
funk4
7
pop funk1
8
pop funk2
9
RetroFunk
10
Fusion1
11
Fusion2
12
Fusion3
13
Fusion4
14
Fusion5
15
Fusion6
16
CoolJazz
17
BigBand1
18
BigBand2
BigBand3
19
20
BigBand4
Swing
21 22
Bebop
23
3/4 jazz
24
Jazz
25
latin jazz1
26
latin jazz2
27
Dance 1
28
DiscoHouse
29
Trance
30
TripHop
DrumNBass
31
32
BreakBeat1
33
Dancefunk
34
Hiphop
35
Dance2
36
D N'B1
37
D N'B2
38
Break beat2
39
ClassicRock
40
HeavyRock
41
RockBallad
42
RockNRoll
43
Punk
44
Rock
45
80's Metal
46
Shuffle
47
60's rock
Samba1
48
BossaNova
49
Salsa
50
Ska
51
Reggae1
52
53
Reggae2
54
Reggae3
55
LatinRock1
56
LatinRock2
57
Mambo
58
Samba2
59
Latin pop
Gtr Bossa
60
61
LatinDance1
62
LatinDance2
63
R&B1
64
R&B2
JazzyFunk
65
66
Blues
67
Country
68
CountryPop
69
Country Blue
70
Ballad1
BritPop
71
72
8BeatPop1
73
60'sPop
8 Beat 1
74
8 Beat 2
75
8 beat ballad 1
76
8 beat ballad 2
77
16 beat ba llad 1
78
16 beat ballad 2
79
world
80
funk1
81
funk2
82
modern jazz
83
big band
84
85
swing
86
slow fusion
87
country latinjazz
88
reggae
89
90
latin
boogie
91
92
disco
d n'b
93
metal
94
95
hardrock
96
8 beat 1
97
8 beat 2
98
16 beat 1
99
funk 3
funk 4
100
s
19
Q Stopka redakcyjna
To publikacja została opublikowana przez Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau, Niemcy (www.conrad.com).
Wszelkie prawa odnośnie tego tłumaczenia są zastrzeżone. Reprodukowanie w jakiejkolwiek formie, kopiowanie, tworzenie mikrofilmów lub przechowywanie za pomocą urządzeń elektronicznych do przetwarzania danych jest zabronione bez pisemnej zgody wydawcy. Powielanie w całości lub w części jest zabronione. Publikacja ta odpowiada stanowi technicznemu urządzeń w chwili druku.
© Copyright 2016 by Conrad Electronic SE. V1_0316_02/VTP
Loading...
