2

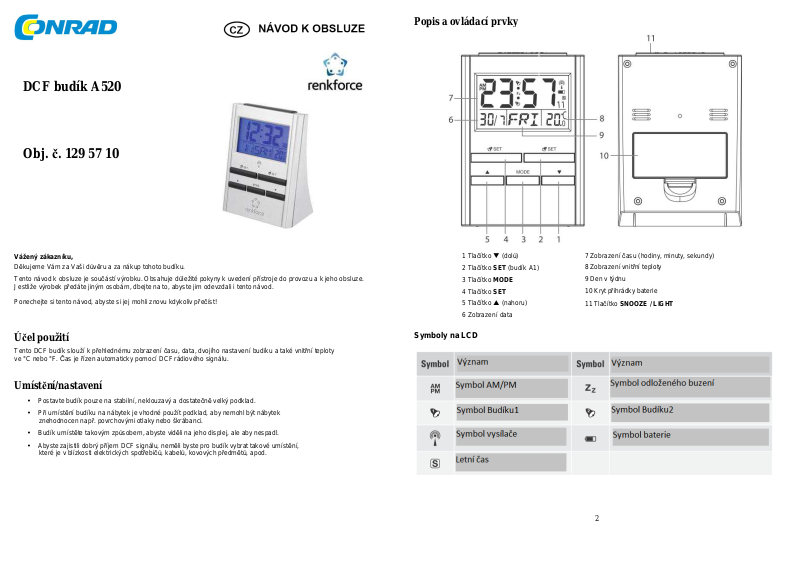

Popis a ovládací prvky
SET
MODE
6 Zobrazení data
DCF budík A520
Obj. č. 129 57 10
Vážený zákazníku,
Děkujeme Vám za Vaši důvěru a za nákup tohoto budíku.
Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení přístroje do provozu a k jeho obsluze.
Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod.
Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!
Účel použití
Tento DCF budík slouží k přehlednému zobrazení času, data, dvojího nastavení budíku a také vnitřní teploty
ve °C nebo °F. Čas je řízen automaticky pomocí DCF rádiového signálu.
Umístění/nastavení
• Postavte budík pouze na stabilní, neklouzavý a dostatečně velký podklad.
• Při umístění budíku na nábytek je vhodné použít podklad, aby nemohl být nábytek
znehodnocen např. povrchovými otlaky nebo škrábanci.
• Budík umístěte takovým způsobem, abyste viděli na jeho displej, ale aby nespadl.
• Abyste zajistili dobrý příjem DCF signálu, neměli byste pro budík vybrat takové umístění,
které je v blízkosti elektrických spotřebičů, kabelů, kovových předmětů, apod.
1 Tlačítko (dolů) 7 Zobrazení času (hodiny, minuty, sekundy)
2 Tlačítko
3 Tlačítko
4 Tlačítko SET
5 Tlačítko (nahoru)
(budík A1)
8 Zobrazení vnitřní teploty
9 Den v týdnu
10 Kryt přihrádky baterie
11 Tlačítko SNOOZE / LIGHT
Symboly na LCD
3
Vložení/výměna baterií/akumulátorů
4
• Před prvním použití vložte do budíku baterie nebo vyměňte baterie, zobrazí-li se na displeji symbol baterie.
• Otevřete kryt bateriového pouzdra (10) na zadní straně budíku.
• Vložte do přihrádky 2 baterie typu AAA (nejsou součástí dodávky), dbejte přitom na správnou polaritu
(plus/+ a minus/ - ), ta je uvedena uvnitř přihrádky.
• Uzavřete zpět kryt bateriového pouzdra (10).
Abyste zajistili co nejdelší provozuschopnost hodin, použijte alkalické baterie.
Baterie je třeba vyměnit, jakmile se na displeji zobrazí symbol baterie. Baterie vyměňte bez zbytečného
prodlení, abyste zabránili poškození výrobku v důsledku vytečení baterií do útrob výrobku. Můžete použít
i akumulátor 1,2 V, ale z důvodu menšího napětí (1,5 V u alkalických baterií) a nižší kapacitě bude
doba provozu kratší
Příjem DCF-77 signálu
Po vložení baterií začne budík automaticky přijímat DCF-77 signál.
V normálním prostředí (např. mimo dosah rušivých elementů jakými
jsou např. televizory) to trvá přibližně 3-5 minut než úspěšně přijmou
DCF signál a zobrazí se přesný čas, po tuto dobu nemačkejte žádná
tlačítka. Pokud ani po 10 minutách není DCF-77 signál úspěšně přijat,
můžete změnit umístění budíku, vyjmout a opětovně vložit baterie
čímž dojde k novému pokusu o přijetí DCF signálu. (viz kapitola
„Ruční vyhledávání DCF signálu“).
DCF-77 je rozhlasový vysílač zakódovaných časových znaků, který je
šířen v pásmu dlouhých vln (77,5 kHz)a jehož dosah je typicky 1 500
km, max. 2 000 km. Tento vysílač, který je umístěn v Mainflingenu
poblíž Frankfurtu nad Mohanem, šíří a kóduje časový signál DCF-77
z césiových atomových hodin z Fyzikálně-technického institutu v
Braunschweigu. Odchylka tohoto času činí méně než 1 sekundu
za 1 milion let. Tento rádiový časový signál automaticky zohledňuje
astronomicky podmíněné opravy času (letní a normální neboli zimní
čas), přestupné roky a změny data. Pokud se Váš budík bude nacházet
v dosahu příjmu z tohoto vysílače, pak začne tento časový signál
přijímat, provede jeho dekódování a bude po celý rok zobrazovat přesný čas, a to nezávisle na letním nebo na normálním
(zimním) čase.
Zkratka DCF znamená následující:
D (Deutschland = Německo),
C (označení pásma dlouhých vln) a F (frankfurtský region).
Příjem tohoto rádiového časového signálu DCF-77 je závislý na zeměpisných a stavebních podmínkách. V normálních
podmínkách lze tento signál zachytit bez problému až do vzdálenosti 1 500 km od vysílače ve Frankfurtu nad Mohanem
(za ideálních podmínek až do vzdálenosti 2 000 km od tohoto vysílače). V noci mívají atmosférické poruchy obvykle nižší
intenzitu a příjem tohoto signálu je možný téměř na všech místech. Stačí jediný příjem během dne (i v noci), aby budík
udržel nastavený čas s odchylkou menší než 1 sekunda.
V normálních podmínkách (v bezpečné vzdálenosti od zdrojů rušení, jako jsou např. televizní přijímače, monitory počítačů)
trvá zachycení časového signálu několik minut. Pokud by budík tento signál nezachytil (nebo bude-li příjem rušený), pak je
potřeba, abyste provedli kontrolu podle následujících bodů:
1) Přemístěte se s budíkem na jiné místo a pokuste se o nové zachycení signálu DCF-77.
2) Vzdálenost budíku od zdrojů rušení, jako jsou monitory počítačů nebo televizní přijímače, by měla být při příjmu
tohoto signálu alespoň 1,5 až 2 metry. Nedávejte budík při příjmu časového signálu do blízkosti kovových dveří,
okenních rámů nebo jiných kovových konstrukcí či předmětů (pračky, chladničky atd.).
3) V prostorách ze železobetonových konstrukcí (sklepy, výškové domy atd.) je příjem signálu DCF-77 podle podmínek
slabší. V externích případech podržte budík poblíž okna nebo jím otočte zadní či přední stranou směrem k vysílači
ve Frankfurtu nad Mohanem.
Ruční vyhledávání DCF signálu
• Chcete-li spustit vyhledávání DCF signálu ručně (např. pokud jste změnili umístění budíku),
stiskněte a podržte stisknuté tlačítko (1).
• Budík začne vyhledávat DCF signál. Počkejte, dokud se nezobrazí aktuální čas tak, jak je popsáno výše.
• Opětovným stisknutím tlačítka zrušíte ruční nebo automatické vyhledávání DCF signálu.
Nastavení
Proces nastavení času/data nebo nastavení budíku ukončíte, pokud nestisknete
po dobu 30 sekund žádné tlačítko. Budík se poté vrátí do normálního režimu zobrazení.
Podržte stisknuté tlačítko (5) nebo (1) abyste urychlili změnu nastavované hodnoty.
Ruční nastavení času
Ruční nastavení času a data je nutné pouze tehdy, když jsou tyto hodiny použity v oblasti mimo dosah
DCF vysílání, pokud chcete zobrazit jiné časové pásmo než Německo nebo když je příjem DCF signálu
rušen kvůli okolním podmínkám.
Pokud se změní nastavení, je třeba provést nový pokus o ruční příjem DCF signálu tak, aby byl ještě jednou
čas synchronizován s DCF časem, úspěšné přijetí DCF signálu poznáte tak, že se na displeji zobrazí symbol
rádiové věže.
• Stiskněte a podržte 3 sekundy stisknuté tlačítko MODE.
• Pomocí tlačítek (5) nebo (1) změňte časové pásmo. Potvrďte nastavení, stisknutím tlačítka MODE (3).
Začnou blikat hodiny.
• Pomocí tlačítek (5) nebo (1) nastavte hodiny. Potvrďte nastavení, stisknutím tlačítka MODE.
Začnou blikat minuty.
• Pomocí tlačítek (5) nebo (1) nastavte minuty. Potvrďte nastavení, stisknutím tlačítka MODE. Začne blikat rok.
• Pomocí tlačítek (5) nebo (1) nastavte rok. Potvrďte nastavení, stisknutím tlačítka MODE. Začne blikat měsíc.
• Pomocí tlačítek (5) nebo (1) nastavte měsíc. Potvrďte nastavení, stisknutím tlačítka MODE. Začne blikat den
v týdnu.
• Pomocí tlačítek (5) nebo (1) nastavte den v týdnu. Potvrďte nastavení, stisknutím tlačítka MODE.
Začne blikat jazyk dne v týdnu.
• Pomocí tlačítek (5) nebo (1) zvolte jazyk zobrazení dne v týdnu. Potvrďte nastavení, stisknutím tlačítka
MODE. Můžete si vybrat z následujících jazyků: Angličtina (ENG), Němčina (GER), Francouzština (FRA),
Italština (ITA), Holandština (NET), Španělština (ESP) a Dánština (DAN).
• Stiskněte opětovně tlačítko MODE pro uložení a návrat do normálního režimu zobrazení.
Nastavení času buzení
• Podržte stisknuté tlačítko SET (2) pro nastavení času buzení pro budík A1. Začnou blikat segmenty hodin.
• Pomocí tlačítek (5) nebo (1) nastavte hodiny. Potvrďte nastavení, stisknutím tlačítka MODE (3).
Začnou blikat minuty.
• Pomocí tlačítek (5) nebo (1) nastavte minuty. Potvrďte nastavení, stisknutím tlačítka MODE (3).
• Chcete-li nastavit čas buzení pro budík A2, podržte stisknuté tlačítko SET (4) a nastavte stejným způsobem
jako v případě budíku A1, čas buzení pro budík A2.
5
Aktivace / Deaktivace budíku
6
• Pro aktivaci nebo deaktivaci budíku A1 nebo A2 stiskněte tlačítko SET (2) nebo SET (4). Na displeji se zobrazí
symboly nebo .
• Pro deaktivaci budíku A1 nebo A2 stiskněte opětovně tlačítko SET (2) nebo SET (4) a z displeje se symboly
nebo ztratí.
• Stisknutím tlačítka MODE (3) dojde na displeji k zobrazení času budíku A1 na dobu přibližně 5 sekund.
• Stiskněte dvakrát tlačítko MODE a dojde k zobrazení času budíku A2 na dobu přibližně 5 sekund.
Snooze/vypnutí budíku
• V nastavený čas je spuštěn budík, jehož zvukový signál se rozezní a který lze vypnout na cca 5 minut krátkým
stisknutím tlačítka SNOOZE/LIGHT (11). Na displeji začne blikat symbol
• Budík se opětovně rozezní po 5 minutách (funkce odloženého budíku). Stisknutím jakéhokoliv tlačítka ukončíte
funkci odloženého buzení.
• Chcete-li úplně vypnout budík, stiskněte jakékoliv tlačítko.
• Pokud není budík ručně vypnut, dojde k jeho automatickému vypnutí po cca 2 minutách a k jeho opětovnému
spuštění druhý den ve stejný čas.
Zapnutí osvětlení displeje
Stiskněte tlačítko SNOOZE/LIGHT (11), čímž dojde k aktivaci osvětlení displeje na dobu cca 5 sekund.
Změna formátu času
Opětovným stisknutím tlačítka (5) přepínáte mezi 12 a 24-hodinovým formátem zobrazení času.
Ve 12-hodinovém formátu zobrazení času je čas před 12:00 označen symbolem „AM“ a čas po poledni
symbolem „PM“.
Výběr jednotky teploty
Stisknutím tlačítka (1) měníte jednotku zobrazené teploty (°C nebo °F).
Letní čas
Na displeji je v případě, že zobrazený čas odpovídá letnímu DCF času, zobrazen symbol .
Bezpečnostní předpisy, údržba a čištění
Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do DCF budíku. Případné opravy
svěřte odbornému servisu. Nevystavujte tento výrobek přílišné vlhkosti, nenamáčejte jej do vody, nevystavujte jej vibracím,
otřesům a přímému slunečnímu záření. Tento výrobek a jeho příslušenství nejsou žádné dětské hračky a nepatří do rukou
malých dětí! Nenechávejte volně ležet obalový materiál. Fólie z umělých hmot představují veliké nebezpečí pro děti, neboť
by je mohly spolknout.
Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu
nenajdete potřebné informace, spojte se s naší technickou poradnou
nebo požádejte o radu kvalifikovaného odborníka.
K čištění pouzdra používejte pouze měkký, mírně vodou navlhčený hadřík. Nepoužívejte žádné prostředky na drhnutí
nebo chemická rozpouštědla (ředidla barev a laků), neboť by tyto prostředky mohly poškodit displej a pouzdro budíku.
Recyklace
Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů.
Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných zákonných ustanovení.
Šetřete životní prostředí! Přispějte k jeho ochraně!
Manipulace s bateriemi a akumulátory
Nenechávejte baterie (akumulátory) volně ležet. Hrozí nebezpečí,
že by je mohly spolknout děti nebo domácí zvířata! V případě spolknutí baterií
vyhledejte okamžitě lékaře! Baterie (akumulátory) nepatří do rukou malých
dětí! Vyteklé nebo jinak poškozené baterie mohou způsobit poleptání pokožky.
V takovémto případě použijte vhodné ochranné rukavice!
Dejte pozor nato, že baterie nesmějí být zkratovány, odhazovány
do ohně nebo nabíjeny! V takovýchto případech hrozí nebezpečí exploze!
Nabíjet můžete pouze akumulátory.
Vybité baterie (již nepoužitelné akumulátory) jsou zvláštním odpadem
a nepatří do domovního odpadu a musí být s nimi zacházeno tak,
aby nedocházelo k poškození životního prostředí!
K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby
v prodejnách s elektrospotřebiči nebo ve sběrných surovinách!
Šetřete životní prostředí!
Technické údaje
Napájení .................................................................. 3V/DC (2x 1,5V baterie typu AAA)
Spotřeba .................................................................. 30 mA
Měřicí rozsah ........................................................... -9,9 až + 49,9 °C
Životnost baterie ...................................................... cca. 9 měsíců (alkalické baterie)
Provozní podmínky .................................................. 0 až 50 °C, 20 – 90 % RH
Skladovací podmínky............................................... -20 až 70 °C, 15 – 95 % RH
Rozměry (Š x V H) ................................................... 68 x 96 x 45 mm
Hmotnost ................................................................. 85 g (bez baterií)
Záruka
Na tento digitální DCF budík poskytujeme záruku 24 měsíců.
Záruka se nevztahuje na škody, které vyplývají z neodborného zacházení, nehody, opotřebení, nedodržení
návodu k obsluze nebo změn na výrobku, provedených třetí osobou.
Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.
Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti
Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny!
© Copyright Conrad Electronic Česká republika, s. r. o. KOV/10/2015
