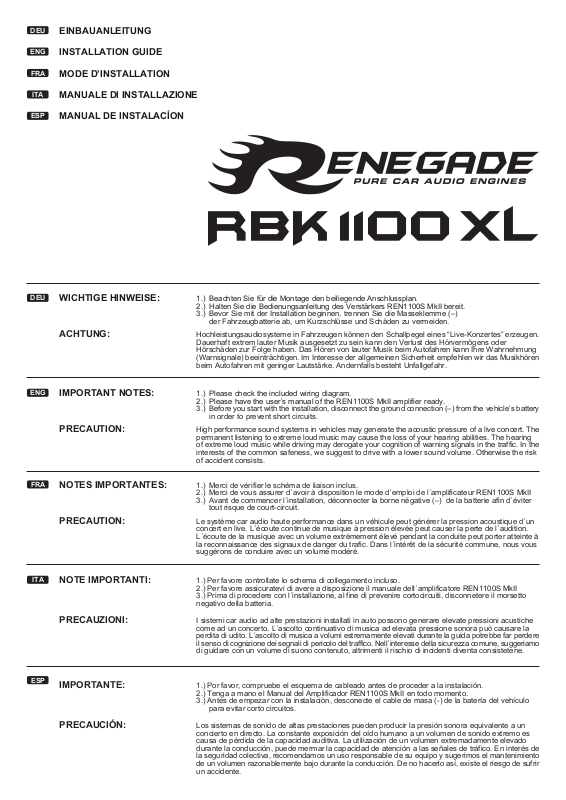

Renegade RBK1100XL User Manual

DEU

EINBAUANLEITUNG

ENG

FRA

ITA

ESP

DEU

INSTALLATION GUIDE

MODE D’INSTALLATION

MANUALE DI INSTALLAZIONE

MANUAL DE INSTALACÍON

RBK 1100 XL

WICHTIGE HINWEISE: 1.) Beachten Sie für die Montage den beiliegende Anschlussplan.

2.) Halten Sie die Bedienungsanleitung des Verstärkers REN1100S MkII bereit.

3.) Bevor Sie mit der Installation beginnen, trennen Sie die Masseklemme (–)

der Fahrzeugbatterie ab, um Kurzschlüsse und Schäden zu vermeiden.

ACHTUNG: Hochleistungsaudiosysteme in Fahrzeugen können den Schallpegel eines “Live-Konzertes” erzeugen.

Dauerhaft extrem lauter Musik ausgesetzt zu sein kann den Verlust des Hörvermögens oder
Hörschäden zur Folge haben. Das Hören von lauter Musik beim Autofahren kann Ihre Wahrnehmung
(Warnsignale) beeinträchtigen. Im Interesse der allgemeinen Sicherheit empfehlen wir das Musikhören
beim Autofahren mit geringer Lautstärke. Andernfalls besteht Unfallgefahr.

ENG

FRA

ITA

IMPORTANT NOTES: 1.) Please check the included wiring diagram.

2.) Please have the user’s manual of the REN1100S MkII amplifier ready.

3.) Before you start with the installation, disconnect the ground connection (–) from the vehicle’s battery

in order to prevent short circuits.

PRECAUTION: High performance sound systems in vehicles may generate the acoustic pressure of a live concert. The

permanent listening to extreme loud music may cause the loss of your hearing abilities. The hearing
of extreme loud music while driving may derogate your cognition of warning signals in the traffic. In the
interests of the common safeness, we suggest to drive with a lower sound volume. Otherwise the risk
of accident consists.

NOTES IMPORTANTES: 1.) Merci de vérifier le schéma de liaison inclus.

2.) Merci de vous assurer d´avoir à disposition le mode d´emploi de l´amplificateur REN1100S MkII

tout risque de court-circuit.

3.) Avant de commencer l´installation, déconnecter la borne négative (–) de la batterie afin d´éviter

PRECAUTION: Le système car audio haute performance dans un véhicule peut générer la pression acoustique d´un

concert en live. L´écoute continue de musique à pression élevée peut causer la perte de l´audition.
L´écoute de la musique avec un volume extrèmement élevé pendant la conduite peut porter atteinte à
la reconnaissance des signaux de danger du trafic. Dans l´intérêt de la sécurité commune, nous vous
suggérons de conduire avec un volume modéré.

NOTE IMPORTANTI: 1.) Per favore controllate lo schema di collegamento incluso.

2.) Per favore assicuratevi di avere a disposizione il manuale dell´amplificatore REN1100S MkII

3.) Prima di procedere con l´installazione, al fine di prevenire cortocircuiti, disconnetere il morsetto

negativo della batteria.

PRECAUZIONI: I sistemi car audio ad alte prestazioni installati in auto possono generare elevate pressioni acustiche

come ad un concerto. L´ascolto continuativo di musica ad elevata pressione sonora può causare la
perdita di udito. L´ascolto di musica a volumi estremamente elevati durante la guida potrebbe far perdere
il senso di cognizione dei segnali di pericolo del traffico. Nell´interesse della sicurezza comune, suggeriamo
di guidare con un volume di suono contenuto, altrimenti il rischio di incidenti diventa consistetene.

ESP

IMPORTANTE: 1.) Por favor, compruebe el esquema de cableado antes de proceder a la instalación.

2.) Tenga a mano el Manual del Amplificador REN1100S MkII en todo momento.

3.) Antes de empezar con la instalaciòn, desconecte el cable de masa (-) de la batería del vehículo
para evitar corto circuitos.

PRECAUCIÓN:

Los sistemas de sonido de altas prestaciones pueden producir la presión sonora equivalente a un

concierto en directo. La constante exposición del oído humano a un volumen de sonido extremo es
causa de pérdida de la capacidad auditiva. La utilización de un volumen extremadamente elevado
durante la conducción, puede mermar la capacidad de atención a las señales de tráfico. En interés de
la seguridad colectiva, recomendamos un uso responsable de su equipo y sugerimos el mantenimiento
de un volumen razonablemente bajo durante la conducción. De no hacerlo así, existe el riesgo de sufrir
un accidente.

DEU

VERSTÄRKER-PANEL A

A

Stromanschlüsse & Lautsprecherausgänge

1

+12V Pluspol der Batterie

2

Massepol der Batterie (vor Installation abklemmen)

3

Sicherungshalter mit Sicherung

4

Durchführungsdichtung für Stromkabel an Spritzwand*

5

Stromkabel +12V, rot, 5 m

6

Massekabel – , grau, 0,8 m

7

Massepunkt am Fahrzeug-Chassis

8

Einschaltleitung zum Steuergerät, blau, 5 m

9

Subwooferanschluss (RL – & RR +)

10

Lautsprecheranschluss L (FL – & FL +)

11

Lautsprecheranschluss R (FR – & FR +)

ENG

AMPLIFIER PANEL A

A

Electrical connections & speaker outputs

1

Battery +12V positive terminal

2

Battery – ground terminal (disconnect prior to installation)

3

Fuseholder including fuse

4

Grommet for power cable at the firewall*

5

Power cable +12V, red, 5 m

6

Ground cable – , grey, 0,8 m

7

Ground connection at vehicle’s chassis

8

Remote turn on signal to the headunit, blue, 5 m

9

Subwoofer connection (RL – & RR +)

10

Speaker connection L (FL – & FL +)

11

Speaker connection R (FR – & FR +)

FRA

VERSTÄRKER-PANEL B

B

Audioanschlüsse

12

Y-Adapter für REAR IN L und FRONT IN L

13

Y-Adapter für REAR IN R und FRONT IN R

14

Cinch/RCA-Verbindung L zum Steuergerät

15

Cinch/RCA-Verbindung R zum Steuergerät

GEHÄUSE-SUBWOOFER

C

Bitte mit beiliegendem Spanngurt im Fahrzeug sichern

STEUERGERÄT/AUTORADIO**

D

Ggf. die Betriebsanleitung des Geräts beachten

16

Kabelverbinder/Lüsterklemme für die Einschaltleitung**

LAUTSPRECHER**

E

Ggf. die Anschlussanleitung der Lautsprecher beachten

* optional
** nicht im Lieferumfang inbegriffen

AMPLIFICATEUR PANEL A

AMPLIFICATEUR PANEL A

A

Connections électrique & haut-parleur de sortie

Connections électrique & haut-parleur de sortie

1

Batterie +12V borne positive

2

Battery – borne négative (déconnecter avant l´installation)

3

Support fusible avec fusible inclus

4

Joint pare-feu pour cable d´alimentation*

5

Câble électrique +12V, rouge, 5 m

6

Câble de masse – , gris, 0,8 m

7

Connexion de masse au chassis du véhicule

8

Signal de remote à l´autoradio, bleu, 5 m

9

Connection subwoofer (RL – & RR +)

10

Connection haut-parleur L (FL – & FL +)

11

Connection haut-parleur R (FR – & FR +)

ITA

AMPLIFIER PANEL B

B

Audio connections

12

Y-connector for REAR IN L and FRONT IN L

13

Y-connector for REAR IN R and FRONT IN R

14

RCA connection L to headunit

15

RCA connection R to headunit

SUBWOOFER ENCLOSURE

C

Please fasten with enclosed seafty belt

HEADUNIT/CAR STEREO**

D

If necessary check the manual of the device

16

Cable connector/terminal strip for remote turn on signal**

LOUDSPEAKERS**

E

If necessary check the manual of the loudspeakers

* optional
** not included in the scope of delivery

PANNELLO AMPLIFICATORE A

A

Connessioni elettriche e uscita altoparlanti

1

Batteria, terminale positivo +12V

2

Batteria – terminale negativo (disconnettere prima di procedere)

3

Portafusibile compreso di fusibile

4

Gommino passacavo per l´attraversamento del frangifiamma*

5

Cavo di alimentazione +12V, rosso, 5 metri

6

Cavo di massa, – , grigio, 0,8 metri

7

Connessione di massa al telaio

8

Cavo di accensione REMOTE, azzurro, 5 metri

9

Connessioni subwoofer (RL – & RR +)

10

Connessioni altoparlanti L (FL – & FL +)

11

Connessioni altoparlanti R (FR – & FR +)

ESP

AMPLIFICATEUR PANEL B

B

Connections Audio

12

Connecteur Y pour REAR IN L et FRONT IN L

13

Connecteur Y- pour REAR IN R et FRONT IN R

14

Connection RCA L pour l´autoradio

15

Connection RCA R pour l´autoradio

CAISSON SUBWOOFER

C

Merci d´attacher le caisson avec la ceinture de sécurité

AUTORADIO/ SOURCE STEREO**

D

Si nécessaire consulter le manuel d´utilisation

16

Jonction de fil pour signal de remote

HAUT-PARLEURS**

E

Si nécessaire consulter le manuel d´utilisation

* option
** non inclus

PANEL A DEL AMPLIFICADOR

A

Conexiones Eléctricas y salidas altavoz

1

Terminal batería (+) 12V

2

Terminal masa (-) de batería (desconectar antes de la instalación)

3

Porta-fusibles incluyendo fusible

4

Pasamuros para cable de corriente*

5

Cable de corriente rojo de 5 m

6

Cable de masa plata de 0,8 m

7

Toma de tierra al chasis del vehículo

8

Cable remote de encendido de la unidad principal, azul, 5 m

9

Conexión subwoofer (RL – & RR +)

10

Conexión altavoz (FL – & FL +)

11

Conexión altavoz R (FR – & FR +)

ESP

PANNELLO AMPLIFICATORE B

B

Connessioni audio

12

Connettore ad Y per REAR IN L e FRONT IN L

13

Connettore ad Y per REAR IN R e FRONT IN R

14

Connessione RCA L verso l´autoradio

15

Connessione RCA R verso l´autoradio

CASSA SUBWOOFER

C

Assicurarsi di fissarla in modo corretto con le cinghie apposite

AUTORADIO/SORGENTE**

D

Se necessario controllare il manuale dell´apparato

16

Connettore per il cavo Remote**

ALTOPARLANTI**

E

Se necessario controllare il manuale degli altoparlanti

* optional
** non incluso

PANEL B DEL AMPLIFICADOR

B

Conexiones Audio

12

Conector Y para REAR IN L y FRONT IN L

13

Conector Y para REAR IN R y FRONT IN R

14

Conexión RCA L a la unidad principal

15

Conexión RCA R a la unidad principal

RECINTO DEL SUBWOOFER

C

Por favor asegurese de fijar el recinto con el
cinturon de seguridad adjunto

UNIDAD PRINCIPAL / RADIO CD**

D

Si es necesario condulte el manual de su unidad

16

Cable remoto de encendido**

ALTAVOCES**

E

Si es necesario consulte el manual de sus altavoces

* opcional
** no incluido
