Remote Automation Solutions ROC800-Series Remote Operation Controller Safe Use Instructions Manuals & Guides

Download

Safe Use Instructions January 2016

Part D301201X012

ﻥﻣﻵﺍ ﻡﺍﺩﺧﺗﺳﻻﺍ ﺕﺎﻣﻳﻠﻌﺗ

ROC800-Series Remote Operations Controller

Safe Use Instructions Anleitung zur sicheren Verwendung Consignes de sécurité Instruções para uso seguro

安全使用说明

Istruzioni per l’uso sicuro Instructies voor veilig gebruik Instrucciones para un uso seguro

Remote Automation Solutions

www.EmersonProcess.com/Remote

Safe Use Instructions Part D301201X012

Safe Use Instructions – ROC800-Series

Part D301201X012

CAUTION

ROC800-Series Remote Operations Controller

4. Ensure that the cable conductors used are rated 75 degrees C or higher.

January 201

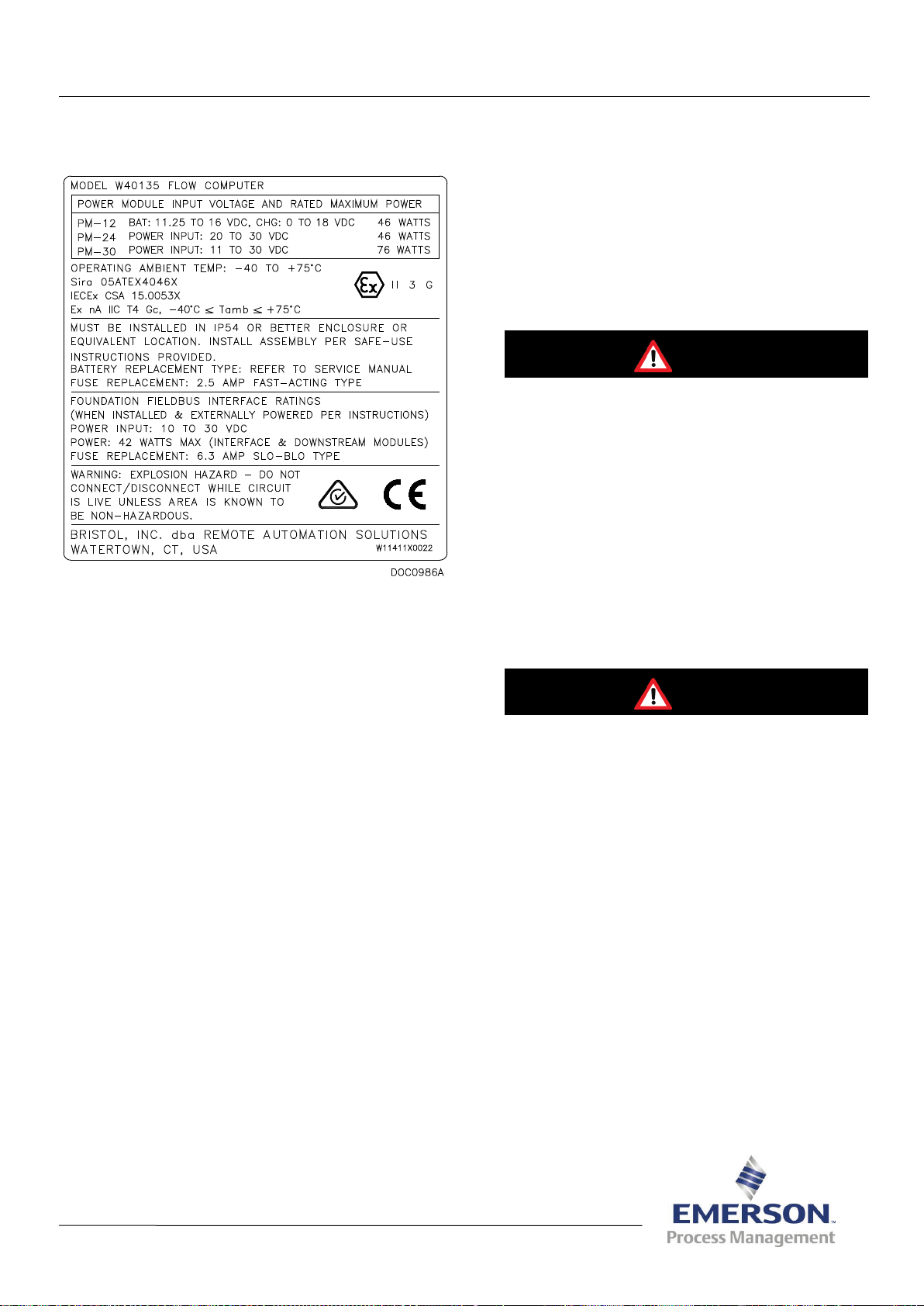

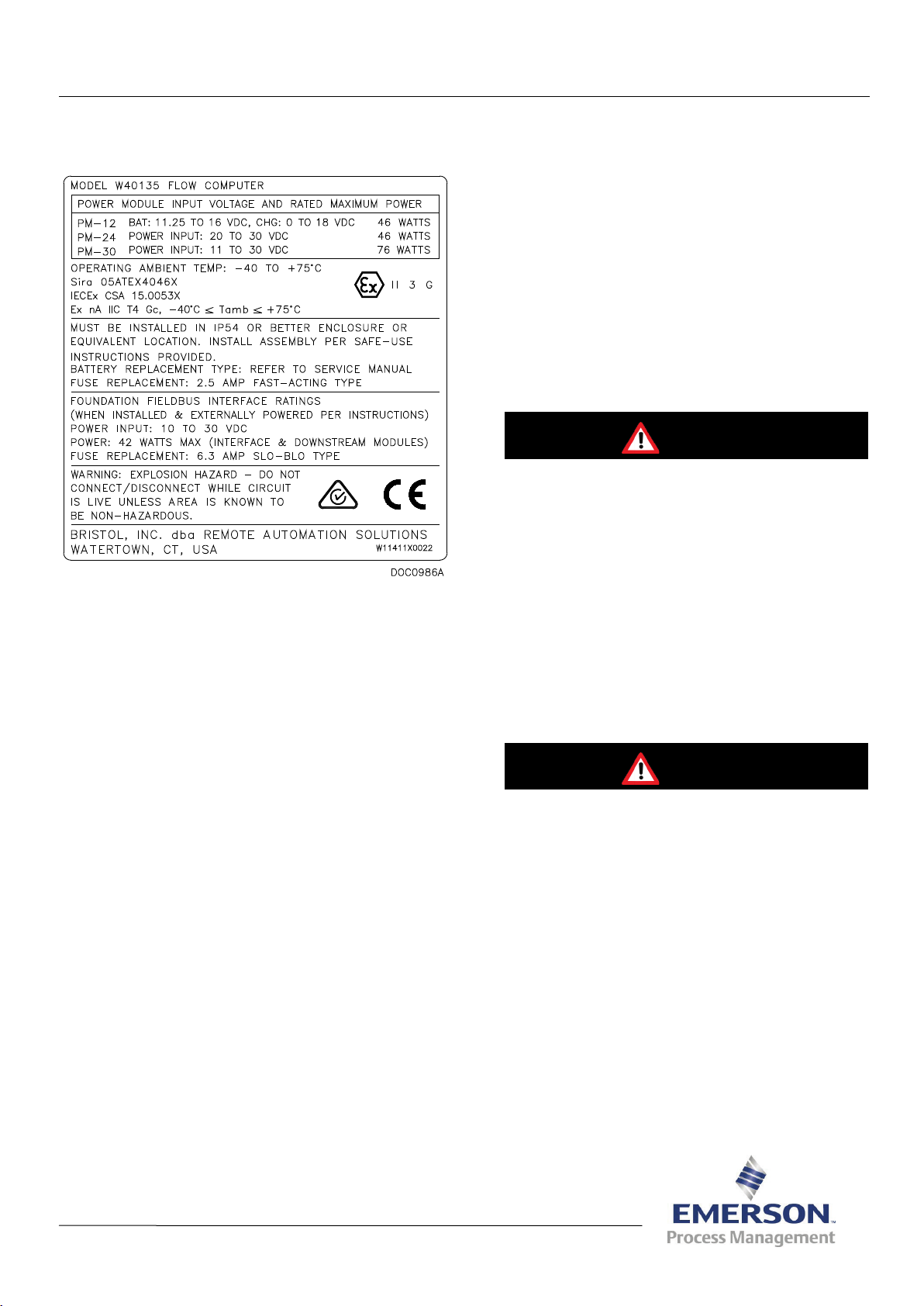

Figure 1. ROC800-Series Label

Use this safe use instructions (SUI) document with the

ROC800-Series Remote Operations Controller Instruction Manual (part D301217X012). For full cautions and

descriptions of installation and troubleshooting procedures, refer to this manual. If you require training for this product, contact your local sales office.

5. If you install an IEC 62591 module or a F Fieldbus CPU in the ROC800, do not use the USB connector in a known hazardous area.

Declaration of Conformity

Hereby, Remote Automation Solutions declares that the ROC800-Series products are in compliance with the essential requirements and other relevant provisions of European Directives 2004/108/EC (EMC), and 94/9/EC (ATEX).

When installing units in a hazardous area, make sure all installation components selected are labeled for use in such areas. Installation and maintenance must be performed only when the area is known to be nonhazardous. Installation or maintenance in a hazardous area could result in personal injury or property damage.

Always turn off the power to the ROC800 before you attempt any type of wiring. Wiring of powered equipment could result in personal injury or property damage.

To avoid circuit damage when working inside the unit, use appropriate electrostatic discharge precautions, such as wearing a grounded wrist strap.

OUNDATION

The ROC800-Series Remote Operations Controller (or “ROC800”) with ATEX approval may be ordered with any of the optional communications or I/O modules listed in the technical specifications ROC800-Series Remote Operations Controllers (ROC800).

The certificate for this equipment includes the following special conditions for safe use (X):

1. If the optional Remote MVS sensor is being used with this equipment, note that this sensor contains a thin wall diaphragm. Installation, maintenance, and use shall take into account the environmental conditions to which the diaphragm is subjected. When installing and maintaining the device, follow in detail the manufacturer’s instructions to ensure safety during its expected lifetime.

2. Install the equipment in an IP54 or better enclosure or equivalent location. Any enclosure shall be suitably certified or otherwise approved for the zone of use (Zone 2).

3. Ensure that the rated input voltage is not exceeded in service.

Check the input power polarity before connecting power to the ROC800.

The following tools are required for installation, maintenance, and troubleshooting:

Personal computer running Microsoft (with Service Pack 2), Windows XP, Windows Vista, or Windows 7.

ROCLINK™ 800 Configuration Software. Phillips (cross-head) screwdriver. Flat-head screwdriver.

Integral FOUNDATION™ Fieldbus Interface

You can install a Foundation Fieldbus Interface into a Series 2 ROC827 enclosure. For more information, see Wiring an FFI into the ROC827 in this document.

Windows® 2000

Remote Automation Solutions

Website: www.EmersonProcess.com/Remote

Safe Use Instructions – ROC800-Series

Part D301201X012

Specifications

POWER

12 V dc Power Input Module:

24 V dc Power Input Module:

30 V dc Power Input Module:

MATERIALS

Case: Wire Channel Covers: Modules:

ENVIRONMENTAL

Operating Temp.: Storage Temp.: Relative Humidity:

WEIGHT

I/O Modules: Modem Module: EIA-232 (RS-232) Module: EIA-422/485 (RS-422/485) Module: MVS Module: 12 V dc Power Input Module: 24 V dc Power Input Module: 30 V dc Power Input Module:

APPROVALS

Evaluated to the following European Standards (EMC):

Evaluated to the following European Standards (ATEX):

Evaluated to the following Standards (IEC):

Product Markings for Hazardous Locations:

ROC809SD.DSF

9.51 in.

(242 mm)

9.60 in.

(244 mm)

7.50 in.

(191 mm)

ROC809BT.DSF

Page

Operating Range: 11.25 to 16 V dc. Input Current: 5 Amps maximum

Operating Range: 20 to 30 V dc. Input Current: 2 Amp maximum

Operating Range: 11 to 30 V dc. Input Current: 7 Amp maximum

Acrylonitrile Butadiene Styrene (ABS) Plastic.

Polypropylene Plastic.

Thermoplastic Polyester, solvent-resistant.

-40 to +75°C.

-40 to +85°C. IEC68-2-3; 5-95% non-condensing.

1.65 kg for housing, backplane and CPU. Vary from 49–60 g.

113.4 g.

47.6 g.

49.9 g.

61.2 g.

97.5 g. 120 g. 91 g.

EN55011 (Emissions). EN61000-4-2 (Electrostatic Discharge Immunity). EN61000-4-3 (Electromagnetic Field Immunity). EN61000-4-4 (Electrical Fast Transients Immunity). EN61000-4-5 (Surge Immunity). EN61000-4-6 (Conducted Immunity).

EN60079-0:2012. EN60079-15:2010. Certified by Sira as Model W40135.

IEC 60079-0:2011 (6 IEC 60079-15:2010, 4

Ex nA IICT4 Gc (–40°C ≤ T

Edition)

Edition

amb

≤ +75°C),

1. You receive the ROC800 in a box. Remove it from the box.

2. Find a suitable location for the ROC800. Always install the ROC800 in a user-supplied enclosure, as the ROC800 requires protection from direct exposure to rain, snow, ice, blowing dust or debris, and corrosive atmospheres. If the ROC800 is installed outside a building, it must be placed in an IP54 (or better) rated enclosure.

Note: If you place the ROC800 inside an enclosure, use the

provided extension cable to locate the antenna outside the enclosure. Seal any holes you make in the enclosure for this purpose to ensure maintenance of the required IP54 rating.

When choosing an enclosure, be sure to check all clearances. Provide adequate clearance for wiring and service. See Figure 2 and Figure 3.

Figure 2. Side View of the ROC809

II 3 G.

Cert. No. Sira 05ATEX4046X

Figure 3. Bottom View of the ROC809

3. The ROC800 housing mounts on two 35 x 7.5 mm DIN rails. See Figure 4.

Safe Use Instructions – ROC800-Series

Part D301201X012

809back.dsf

DIN Rail Mount

Page

• Mount the upper DIN rails on the ROC800.

• Mount the bottom DIN rails onto the backplane.

• Seat the ROC800 onto the lower rail mounted to the

backplane, assuring that the lower edge of the ROC800 is flush to the panel.

• Pivot the top of the ROC800 until it is flush against the panel.

• Fasten the upper strip of DIN rail to the panel.

power surges. You may also consider a telephone surge protector for the dial-up modem communications module.

• A pipeline with cathodic protection is not a good ground. Do not tie common to the cathodic part of the pipeline.

• The grounding installation method for the ROC800 depends on whether the pipeline has cathodic protection. On pipelines with cathodic protection, the ROC must be electrically isolated from the pipeline. All earth grounds must have an earth-to-ground rod or grid impedance of 25 ohms or less, as measured with a ground system tester.

5. Wire the ROC800 through the terminal blocks on the

front of each module. The terminal blocks accept 12 AWG or smaller wiring.

To connect the wire to the removable block compression terminals:

• Bare the end (¼ inch maximum) of the wire.

• Insert the bared end into the clamp beneath the

termination screw.

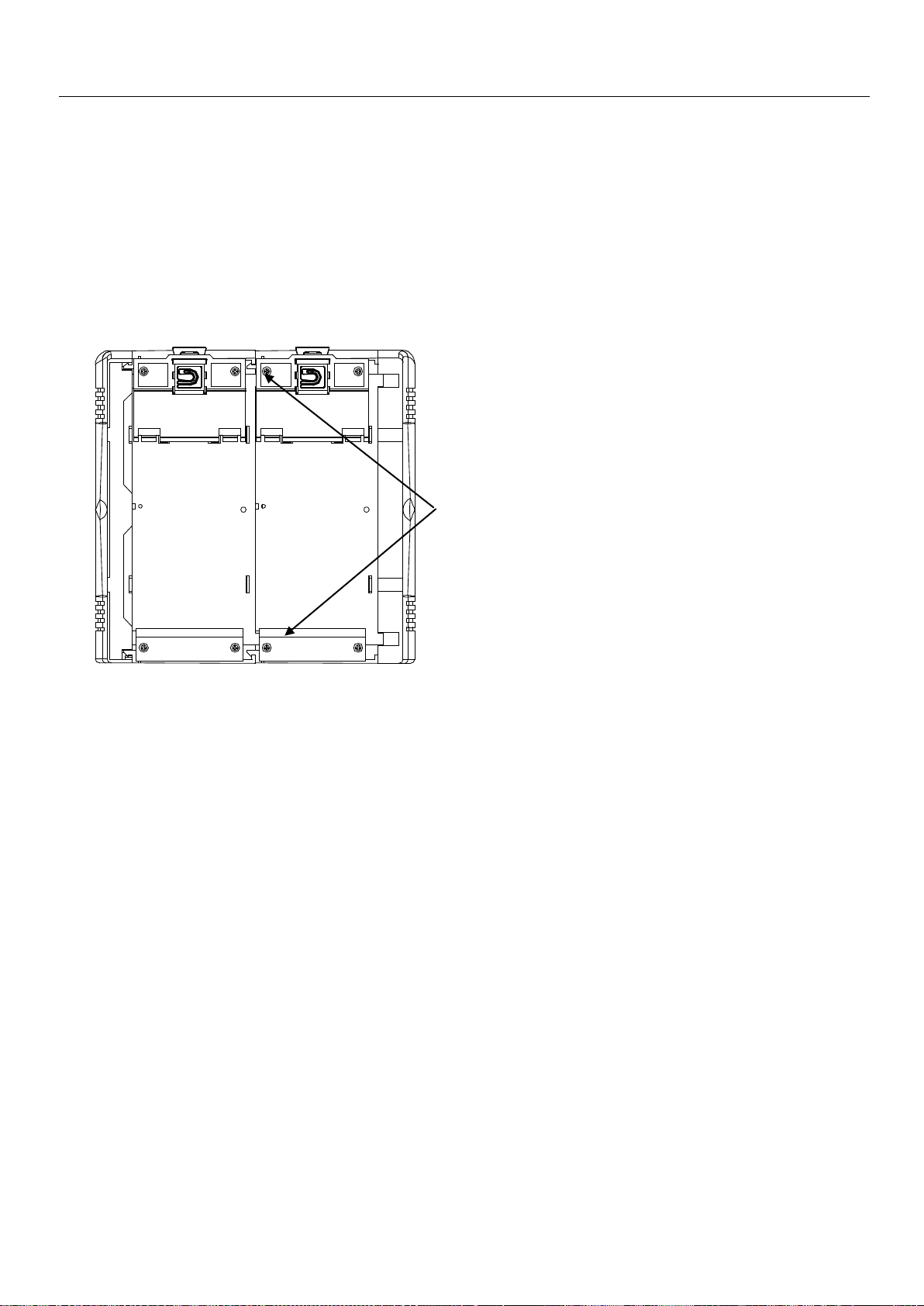

Figure 4. Back of the ROC809

4. If your company has no specific grounding requirements, install the ROC800 unit as a “floating” (unconnected to ground) system. Otherwise, follow your company’s specific grounding practices. However, if you are making a connection between a grounded device and a ROC800 EIA-232 (RS-232) port, power supply.

If you must ground the equipment, observe the following guidelines:

• When the equipment uses a DC voltage source, the grounding system must terminate at the service disconnect. All equipment grounding conductors– including wire or conduit carrying the power supply conductors–must provide an uninterrupted electrical path to the service disconnect.

• Improper grounding or poor grounding practices can often cause problems, such as introducing ground loops into the system. Properly grounding the ROC unit helps to reduce the effects of electrical noise on the ROC unit’s operation and protects against lightning. Install a surge protection device at the service disconnect on DC voltage source systems to protect the installed equipment against lightning and

ground the ROC800

• Tighten the screw.

The ROC800 should have a minimum of bare wire exposed to prevent short circuits. Allow some slack when making connections to prevent strain.

a. Connect the power wiring. First determine the power requirements and review the power wiring description in

Chapter 3 of the ROC800-Series Remote Operations Controller Instruction Manual (part D301217X012).

Verify the hook-up polarity is correct.

To make DC power supply connections:

• If appropriate, perform the backup configuration and log data procedure.

• Optionally, install a surge protection device at the service disconnect.

• Remove all other power sources from the ROC800.

• Install a fuse at the input power source.

• Remove the terminal block connector from the

socket.

• Insert each bared wire end from: o the 12-volt dc source into the clamp beneath the

appropriate BAT+ / BAT– termination screw (see

Figure 5

o the 24-volt dc source into the clamp beneath the

appropriate + / - termination screw. The + terminal should also have a fuse (see Figure 5)

) OR

Safe Use Instructions – ROC800-Series

Part D301201X012

24 VOLT DC/12 VOLT DC POWER CONVERTER

OTHER 12 VOLT DC NOMINAL SOURCE

AC TO 11 TO 30 VOLT DC POWER SUPPLY

12 VOLT DC BATTERY BANK

AC TO 12 VOLT DC POWER SUPPLY

BATTERY

POWER

REGULATOR

SOLAR

SOLAR PANEL

Page

o the 11-30 volt dc source into the clamp beneath

the appropriate +/- termination screws (see Figure

Refer to Tables 1, 2, and 3 for power wiring connections.

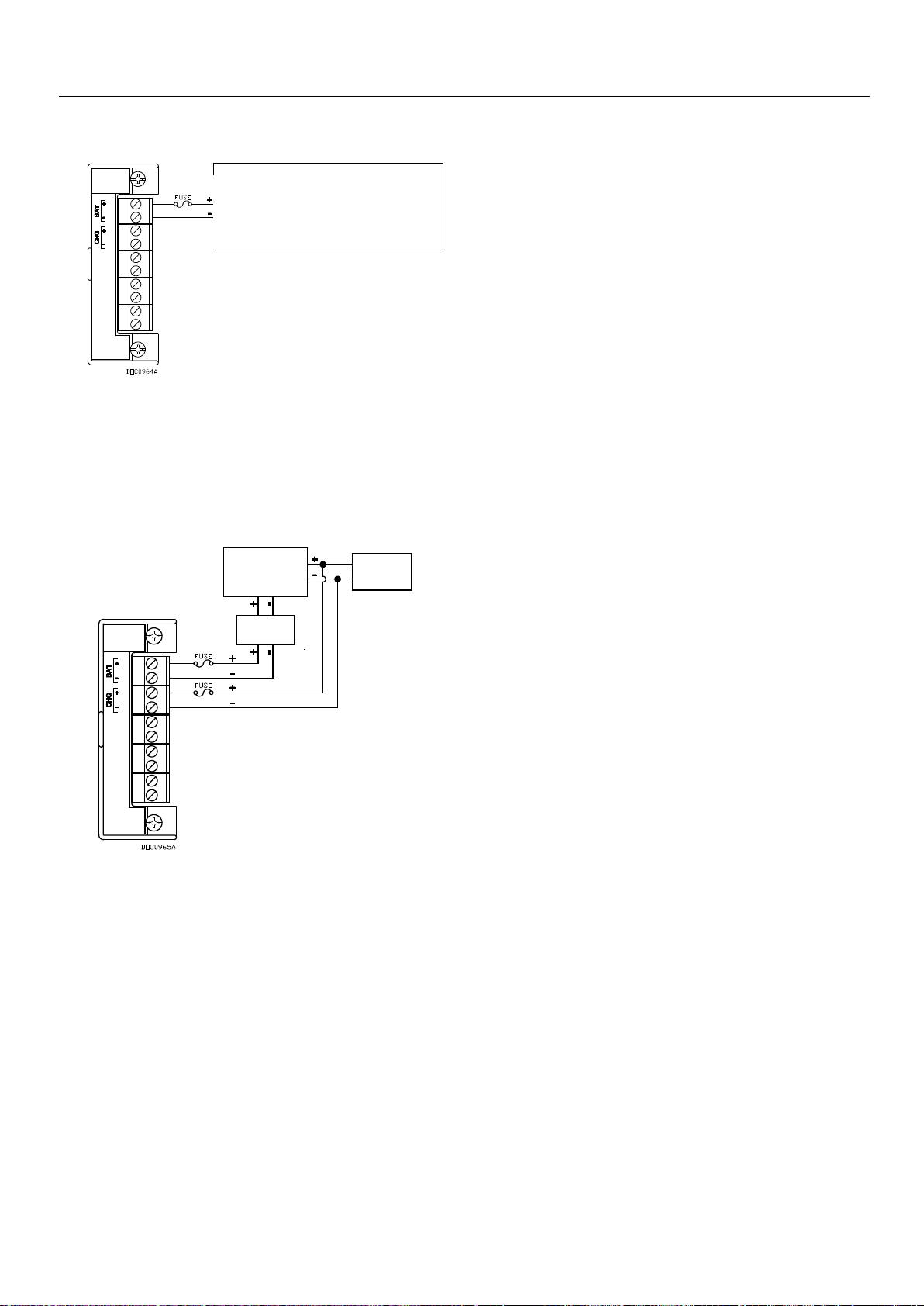

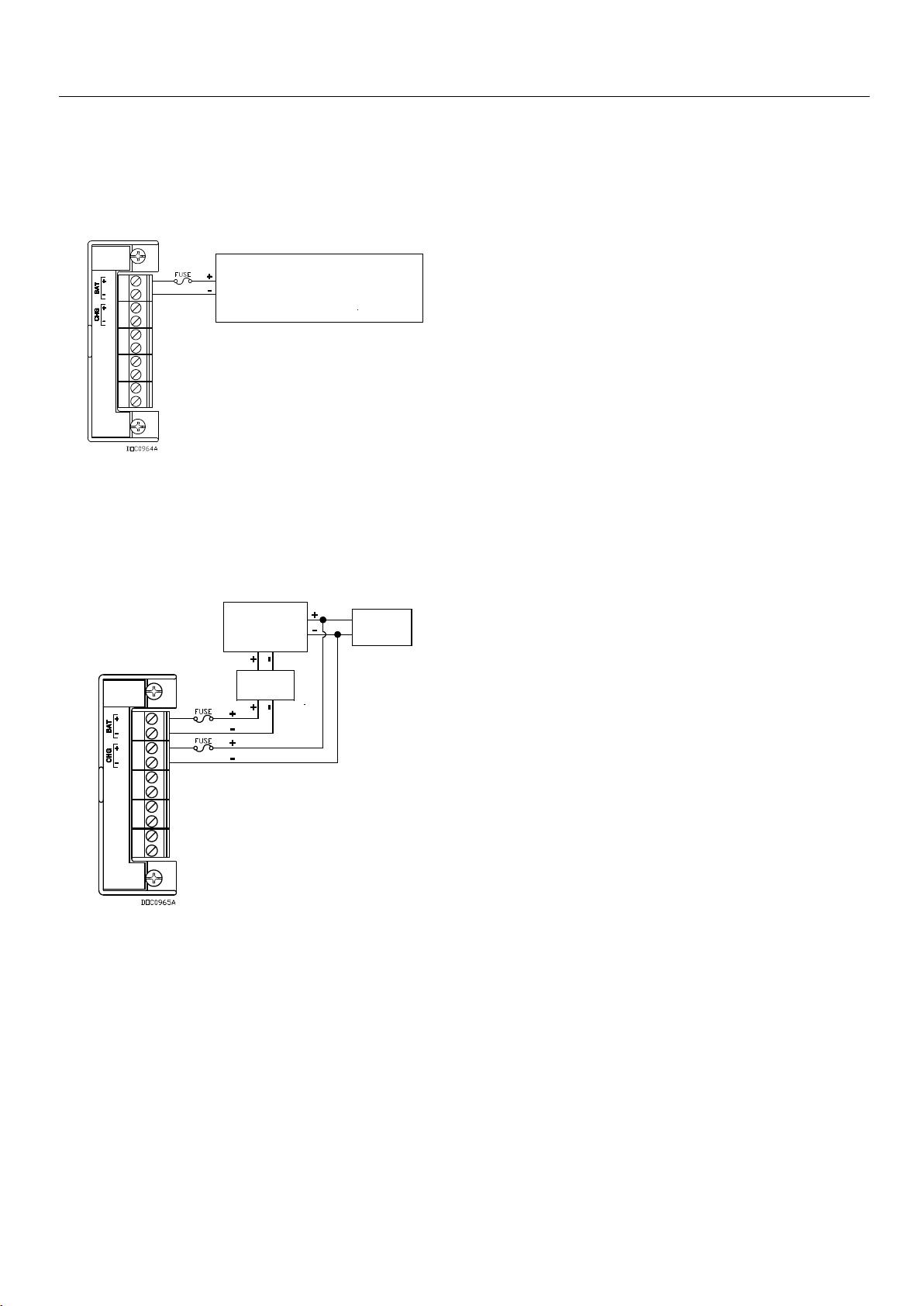

Figure 5. 12 V dc Power Supply and BAT+ / BAT– Wiring

• Screw each wire into the terminal block. Plug the terminal block connector back into the socket.

• If you are monitoring an external charge voltage (12-V dc Power Input Module only), wire the CHG+ and CHG– terminal block connector. Refer to Figure 6.

power input modules or V12 on the PM-24 power input module) should light green to indicate that the applied voltage is correct. Then, the STATUS indicator on the CPU should light to indicate valid operation. Depending on the Power Saving Mode setting (available only on the PM-12 power input module), the STATUS indicator may not remain lit during operation. See Figure 8.

8. When startup is successful, configure the ROC800 to meet the requirements of the application. After you configure the ROC800 and calibrate the I/O and MVS, you can place the ROC800 into operation. Refer to the

ROCLINK 800 Configuration Software User Manual (for ROC800-Series) (part D301250X012). When the ROC800 is

in operation it performs flow calculations. During normal operation and use, no user adjustments on this device are required.

9. To maintain the ROC800, periodically inspect the wiring for signs of deterioration. The ROC800 may also require verification of the meter, MVS, and I/O calibration.

10. If you are experiencing problems that appear to be software related, try resetting the ROC800 with a warm start, cold start, or follow the procedure in the Note below.

Note: You lose all configuration and log data with a reset.

Make a backup of configuration and log data before attempting any type of reset.

Figure 6. 12 V dc Power Supply and CHG+ / CHG– Wiring

• Replace all other power sources (if necessary) to the ROC800.

b. Connect the wiring to the terminal blocks on the I/O and communications modules. Refer to Chapters 3 and 4 of the

ROC800-Series Remote Operations Controller Instruction Manual (part D301217X012) for wiring schematics and

explanations.

6. Press the wire channel covers into place over the wiring

channels, once wiring of the terminal blocks is complete. See Figure 8.

7. To start up the ROC800, apply power to the ROC800.

The LED indicator (labeled

VOK on the PM-12 or PM-30

The RESET button on the front of the CPU module restores the unit to factory defaults (see Figure 8). To use the RESET button, remove power from the unit and firmly depress the button for 15 seconds with a pen or stylus while applying power. Refer to the ROCLINK 800 Configuration Software User Manual (for ROC800-Series) (part D301250X012) concerning warm and cold starts.

If you are experiencing problems that appear to be hardware-related, verify the wiring. If you still experience problems, contact your local sales office for return authorization.

11. To disassemble the ROC800, first back up all configuration and log data from the unit. Then remove all power from the unit and remove all external wiring from the modules.

12. Remove the ROC800 housing from the DIN rails by releasing the two DIN rail catches on the top of the back of the housing.

13. Place the ROC800 into a box for shipping or storage.

Safe Use Instructions – ROC800-Series

Part D301201X012

EXTERNAL

POWER

Terminal Blocks

Description

Volts DC

Terminal Blocks

Description

Volts DC

+ and –

Accepts 24 volts dc nominal from an AC/DC converter or

20 to 30 volts dc

Page

Wiring an FFI into the ROC827

If you need to include a FOUNDATION Fieldbus Interface (FFI) as an integral part of a Series 2 ROC827 (shown in Figure

9), wire the FFI to the ROC800 as shown in Figure 7.

Note: This is preferred wiring method, since it ensures

that removing power from the ROC800 CPU also removes power from the FFI.

For more information on operating the FFI, refer to the

OUNDATION Fieldbus Interface Instruction Manual (part

D301461X012). For more information on configuring the FFI, refer to the Field Interface Configurator User Manual (part D301575X012). For more information on safe use operation of the FFI, refer to Safe Use Instructions –

OUNDATION Fieldbus Interface (part D3011666X012).

Figure 7. ROC827 and FFI Wiring (FFI included in ROC827

Housing)

Table 1. 12 V DC Power Input Terminal Block Connections

BAT+ and BAT– Accepts 12 volts dc nominal from an AC/DC converter or

11.25 to 16 volts dc

other 12 volts dc supply. CHG+ and CHG– Analog Input used to monitor an external charging source. 0 to 18 volts dc AUX+ and AUX– Supplies reverse polarity protected source voltage to external

devices.

BAT+ minus 0.7 volts dc

AUXSW+ and AUXSW– Supplies switched power for external devices. BAT+ minus 0.7 volts

Table 2. 24 V DC Power Input Terminal Block Connections

other 24 volts dc supply. AUX+ and AUX– Supplies reverse polarity protected source voltage to external

11.3 volts dc

devices.

Safe Use Instructions – ROC800-Series

Part D301201X012

Terminal Blocks

Description

Volts DC

LED indicators on Power Input module

Wire channel covers

RESET button

Table 3. 30 V DC Power Input Terminal Block Connections

Page

+ and – Accepts 30 volts dc nominal from an AC/DC converter or

11 to 30 volts dc

other 30 volts dc supply. AUX+ and AUX– Supplies reverse polarity protected source voltage (voltage

output follows input) to external devices.

BAT+ minus 0.7 volts dc

AUXSW+ and AUXSW– Supplies switched power for external devices. BAT+ minus 0.7 volts

Figure 8. ROC809 Remote Operations Controller

Figure 9. ROC827 with Installed Foundation Fieldbus Interface

Safe Use Instructions – ROC800-Series

Emerson Process Management

www.EmersonProcess.com/Remote

PlantWeb logo are marks owned by one of the companies in the Emerson Process Management business unit of Emerson Electric Co. Emerson Process Management, Emerson and the Emerson

Remote Automation Solutions product remains solely with the purchaser and end-user.

Europe:

Emerson Process Management

www.EmersonProcess.com/Remote

North American/Latin America:

Emerson Process Management

www.EmersonProcess.com/Remote

Middle East/Africa:

Emerson Process Management

www.EmersonProcess.com/Remote

Asia-Pacific:

Emerson Process Management

www.EmersonProcess.com/Remote

Part D301201X012

Page

For customer service and technical support, visit www.emersonprocess.com/remote/support

Headquarters:

Remote Automation Solutions 6005 Rogerdale Road Houston, TX 77072 U.S.A. T +1 281 879 2699 | F +1 281 988 4445

Remote Automation Solutions Unit 8, Waterfront Business Park Dudley Road, Brierley Hill Dudley UK DY5 1LX T +44 1384 487200 | F +44 1384 487258

Remote Automation Solutions 6005 Rogerdale Road Houston TX USA 77072 T +1 281 879 2699 | F +1 281 988 4445

Remote Automation Solutions Emerson FZE P.O. Box 17033 Jebel Ali Free Zone – South 2 Dubai U.A.E. T +971 4 8118100 | F +971 4 8865465

Remote Automation Solutions 1 Pandan Crescent Singapore 128461 T +65 6777 8211| F +65 6777 0947

Remote Automation Solutions, a business unit of Emerson Process Management, shall not be liable for technical or editorial errors in this manual or omissions from this manual. REMOTE AUTOMATION SOLUTIONS MAKES NO WARRANTIES, EXPRESSED OR IMPLIED, INCLUDING THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE WITH RESPECT TO THIS MANUAL AND, IN NO EVENT SHALL REMOTE AUTOMATION SOLUTIONS BE LIABLE FOR ANY INCIDENTAL, PUNITIVE, SPECIAL OR CONSEQUENTIAL DAMAGES INCLUDING, BUT NOT LIMITED TO, LOSS OF PRODUCTION, LOSS OF PROFITS, LOSS OF REVENUE OR USE AND COSTS INCURRED INCLUDING WITHOUT LIMITATION FOR CAPITAL, FUEL AND POWER, AND CLAIMS OF THIRD PARTIES.

Emerson Process Management Ltd, Remote Automation Solutions (UK), is a wholly owned subsidiary of Emerson Electric Co. doing business as Remote Automation Solutions, a business unit of Emerson Process Management. FloBoss, ROCLINK, ControlWave, Helicoid, and OpenEnterprise are trademarks of Remote Automation Solutions. AMS, PlantWeb, and the

logo are trademarks and service marks of the Emerson Electric Co. All other marks are property of their respective owners.

The contents of this publication are presented for informational purposes only. While every effort has been made to ensure informational accuracy, they are not to be construed as warranties or guarantees, express or implied, regarding the products or services described herein or their use or applicability. Remote Automation Solutions reserves the right to modify or improve the designs or specifications of such products at any time without notice. All sales are governed by Remote Automation Solutions’ terms and conditions which are available upon request. Remote Automation Solutions does not assume responsibility for the selection, use or maintenance of any product. Responsibility for proper selection, use and maintenance of any

Remote Automation Solutions

Anleitung zur sicheren Verwendung – ROC800-Serie

Teil D301201X012

2016

ACHTUNG

Januar

ROC800-Serie Feld-Controller (Remote Operations Controller)

4. Sicherstellen, dass die verwendeten Kabel für mindestens 75 °C ausgelegt sind.

5. Bei Installation eines IEC 62591-Moduls oder einer F

OUNDATION Feldbus-CPU im ROC800 darf der USB-Anschluss

nicht in Ex-Bereichen verwendet werden.

Konformitätserklärung

Remote Automation Solutions erklärt hiermit, dass die Produkte der ROC800-Serie den grundlegenden Anforderungen und anderen relevanten Vorschriften der EU-Richtlinien 2004/108/EG (EMV) und 94/9/EG (ATEX) entsprechen.

Abbildung 1. Typenschild der Serie ROC800

Diese Anleitung zur sicheren Verwendung ergänzt die Betriebsanleitung für den ROC800-Serie Feld-Controller (Remote Operations Controller) (Teil D301217X012). In diesem Handbuch finden Sie ausführliche Warnungen, eine Installationsanleitung und Verfahren zur Problemlösung. Sollten Sie für dieses Produkt eine Schulung benötigen, wenden Sie sich bitte an Ihr örtliches Verkaufsbüro.

Der ROC800 (der Feld-Controller der ROC800-Serie) verfügt über eine ATEX-Zulassung und kann mit einem der im technischen Datenblatt Feld-Controller der ROC800-Serie (ROC800 Remote Operations Controller) aufgeführten, optionalen Kommunikations- oder I/O-Module bestellt werden.

Die Zulassung für dieses Gerät umfasst die folgenden speziellen Voraussetzungen zur sicheren Verwendung (X):

1. Wenn mit diesem Gerät der optionale externe MVS-Sensor verwendet wird, muss beachtet werden, dass dieser Sensor eine dünnwandige Membran enthält. Bei Installation, Betrieb und Wartung sind die Umgebungsbedingungen zu berücksichtigen, denen die Membran ausgesetzt ist. Bei der Geräteinstallation und -wartung sind die Anweisungen des Herstellers genau einzuhalten, um die Sicherheit während der erwarteten Gerätelebensdauer sicherzustellen.

2. Das Gerät in einem Gehäuse mit mindestens Schutzart IP54 oder an einer gleichwertigen Stelle installieren. Jedes Gehäuse muss für den Einsatzbereich (Zone 2) entsprechend zertifiziert oder zugelassen sein.

3. Sicherstellen, dass die Nenneingangsspannung im Betrieb nicht überschritten wird.

Wenn Geräte in einem explosionsgefährdeten Bereich installiert werden, so muss darauf geachtet werden, dass alle ausgewählten Installationskomponenten für den Einsatz in solchen Bereichen zugelassen sind. Installations- und Wartungsarbeiten dürfen nur dann ausgeführt werden, wenn der Arbeitsbereich nicht in einer explosionsgefährdeten Zone liegt. Installations- und Wartungsarbeiten in einem explosionsgefährdeten Bereich können zu Personenund/oder zu Sachschäden führen.

Vor der Verkabelung des Gerätes stets die Spannungsversorgung vom ROC800 trennen. Die Verkabelung bei an die Spannungsversorgung angeschlossenem Gerät kann zu Personen- und/oder Sachschäden führen.

Um elektrische Schäden bei Arbeiten im Geräteinneren zu vermeiden, müssen die erforderlichen Vorsichtsmaßnahmen zur Vermeidung elektrostatischer Entladungen eingehalten werden, zum Beispiel durch das Tragen eines Antistatikbands.

Vor dem Einschalten der Spannungsversorgung für den ROC800 die Polarität des Eingangsstroms prüfen.

Für Installation, Wartung sowie Störungsanalyse und

-beseitigung sind die folgenden Hilfsmittel bzw. Werkzeuge erforderlich:

PC mit Microsoft® Windows® 2000 (mit Service Pack 2), Windows XP, Windows Vista oder Windows 7

Konfigurationsprogramm ROCLINK™ 800 Kreuzschlitzschraubendreher Schlitzschraubendreher

Integriertes FOUNDATION™ Feldbus-Interface

In ein Gehäuse der ROC827 Serie 2 kann ein Foundation FeldbusInterface eingesetzt werden. Weitere Informationen siehe Verkabelung eines FFI im ROC827 in diesem Dokument.

Remote Automation Solutions

Website: www.EmersonProcess.com/Remote

Anleitung zur sicheren Verwendung – ROC800-Serie

Teil D301201X012

Technische Daten

SPANNUNGSVERSORGUNG

12-VDC-Spannungsversorgungsmodul:

24-VDC-Spannungsversorgungsmodul:

30-VDC-Spannungsversorgungsmodul:

WERKSTOFFE

Gehäuse: Leiterkanalabdeckungen: Module:

UMGEBUNGSBEDINGUNGEN

Betriebstemperatur: Lagerungstemperatur: Relative Luftfeuchtigkeit:

GEWICHT

E/A-Module: Modem-Modul: Modul EIA-232 (RS-232): Modul EIA-422/485 (RS-422/485): MVS-Modul: 12-VDC-Spannungsversorgungsmodul: 24-VDC-Spannungsversorgungsmodul: 30-VDC-Spannungsversorgungsmodul:

ZULASSUNGEN

Bewertet gemäß folgenden europäischen Normen (EMV):

Bewertet gemäß folgenden europäischen Normen (ATEX):

Bewertet gemäß folgenden Normen (IEC):

Produktkennzeichnungen für explosionsgefährdete Bereiche:

1. Der ROC800 wird in einem Karton geliefert. Das Gerät

aus dem Karton herausnehmen.

Seite

Betriebsbereich: 11,25 bis 16 VDC Eingangsstrom: max. 5 A

Betriebsbereich: 20 bis 30 VDC Eingangsstrom: max. 2 A

Betriebsbereich: 11 bis 30 VDC Eingangsstrom: max. 7 A

Kunststoff, ABS (Acrylonitril-Butadien-Styren)

Kunststoff, Polypropylen

thermoplastisches Polyester,

lösungsmittelbeständig

–40 bis +75 °C

–40 bis +85 °C

IEC68-2-3; 5–95 %

nichtkondensierend

1,65 kg für Gehäuse, Rückwand und CPU

variieren zwischen 49 und 60 g

113,4 g

47,6 g

61,2 g

EN55011 (Emissionen) EN61000-4-2 (Störfestigkeit gegen die Entladung statischer Elektrizität) EN61000-4-3 (Störfestigkeit gegen hochfrequente elektromagnetische Felder) EN61000-4-4 (Störfestigkeit gegen schnelle transiente elektrische Störgrößen) EN61000-4-5 (Störfestigkeit gegen Stoßspannungen) EN61000-4-6 (Störfestigkeit gegen leitungsgeführte Störgrößen)

EN60079-0:2012 EN60079-15:2010 Sira-zertifiziert als Modell W40135

IEC 60079-0:2011 (6. Ausgabe) IEC 60079-15:2010, 4. Ausgabe

Ex nA IICT4 Gc (–40 °C ≤ T

≤ +75 °C),

amb

49,9 g

97,5 g 120 g 91 g

2. Einen geeigneten Standort für den ROC800 wählen.

Der ROC800 muss stets in einem Gehäuse (Kundenbeistellung) installiert werden, da er vor dem direkten Kontakt mit Regen, Schnee, Eis, Staub, Schmutz und korrosiven Atmosphären geschützt werden muss. Bei der Installation des ROC800 im Freien muss ein Gehäuse mit mindestens Schutzart IP54 verwendet werden.

Hinweis: Wird der ROC800 in ein Gehäuse eingebaut,

die Antenne mit dem mitgelieferten Verlängerungskabel außerhalb des Gehäuses aufstellen. Alle für diesen Zweck angelegten Öffnungen verschließen, um die erforderliche Schutzart IP54 zu erhalten.

Bei der Auswahl des Einbauortes alle Abstände prüfen. Ausreichend Raum für die Kabel und für Wartungstätigkeiten freilassen. Siehe Abbildung 2 und

Abbildung 3.

Abbildung 2. Seitenansicht des ROC809

II 3 G.

Zert. Nr. Sira 05ATEX4046X

Abbildung 3. Ansicht des ROC809 von unten

Anleitung zur sicheren Verwendung – ROC800-Serie

Teil D301201X012

809back.dsf

DIN-Schienenmontage

Seite

3. Das ROC800-Gehäuse kann auf zwei DIN-Schienen

35 x 7,5 mm montiert werden. Siehe Abbildung 4.

• Die obere DIN-Schiene am ROC800 befestigen.

• Die untere DIN-Schiene an der Rückwand befestigen.

• Den ROC800 auf die untere, an der Rückwand befestigte

Schiene setzen und die untere Kante des ROC800 mit der Schalttafel bündig ausrichten.

• Den ROC800 oben drehen, bis er mit der Schalttafel bündig ist.

• Den oberen Streifen der DIN-Schiene an der Schalttafel befestigen.

Überspannungen ein Überspannungsschutzgerät an der Spannungseinspeisung installiert werden. Außerdem kann für das Analogmodem-Kommunikationsmodul ein Überspannungsschutz vorgesehen werden.

• Eine Rohrleitung mit kathodischem Schutz bietet keine gute Erdung. Die gemeinsame Masseleitung nicht an den kathodischen Teil einer Rohrleitung anbinden.

• Die Ausführung der Erdungsinstallation für den ROC800 ist davon abhängig, ob die Rohrleitung mit einem kathodischen Schutz ausgestattet ist. Bei Rohrleitungen mit kathodischem Schutz muss der ROC von der Rohrleitung elektrisch getrennt werden. Bei allen Erdungen darf die mit einem Erdungsprüfgerät gemessene Impedanz des Erdungsstabs oder -netzes maximal 25 Ohm betragen.

5. Den ROC800 über die Anschlussklemmenblöcke vorne an

jedem Modul verkabeln. Die Anschlussklemmenblöcke können maximal Leiter mit einem Durchmesser von 2,05 mm (12 AWG) aufnehmen.

Anschluss der Leiter an die abnehmbare Klemmenleiste:

• Leiterende abisolieren (maximal 6 mm [1/4 in.]).

• Das abisolierte Ende in die Klemme unterhalb der

Klemmenschraube einführen.

• Schraube anziehen.

Abbildung 4. Rückseite des ROC809

4. Wenn in Ihrem Unternehmen keine besonderen Erdungsanforderungen gelten, die ROC800-Einheit als System mit potenzialfreier Masse (ohne Erdung) installieren. Andernfalls die speziellen Erdungsverfahren Ihres Unternehmens ausführen. Wenn jedoch eine Verbindung zwischen einem geerdeten Gerät und einem ROC800 EIA-232 (RS-232)-Anschluss hergestellt wird, muss die Spannungsversorgung des ROC800 geerdet werden.

Wenn das Gerät geerdet werden muss, sind die folgenden Richtlinien zu beachten:

• Wenn das Gerät mit einer Gleichspannungsquelle versorgt wird, muss die Erdung an der Spannungseinspeisung abgeschlossen werden. Alle Geräteerdungsleiter – einschließlich Kabel oder in Kabelrohr verlegte Spannungsversorgungsleiter – müssen einen ununterbrochenen elektrischen Pfad zur Spannungseinspeisung bilden.

• Unsachgemäße oder minderwertig ausgeführte Erdung kann oft Probleme verursachen, wie z. B. Erdungsschleifen im System. Eine gute Erdung der ROC-Einheit kann Einflüsse durch elektrisches Rauschen auf den Betrieb der ROCEinheit verringern und schützt vor Überspannungen. Bei Systemen mit Gleichspannungsversorgung sollte zum Schutz der installierten Geräte vor Blitzeinschlag und

Um Kurzschlüsse zu vermeiden, sollten die Leiter des ROC800 so kurz wie möglich abisoliert werden. Bei der Herstellung von Verbindungen auf Zugentlastung achten.

a. Verkabelung der Spannungsversorgung anschließen. Zuerst die erforderliche Spannungsversorgung bestimmen und die Beschreibung für die Verkabelung der Spannungsversorgung in

Kapitel 3 der Betriebsanleitung für den ROC800-Serie Feld-Controller (Remote Operations Controller) (Teil D301217X012) lesen.

Anschluss auf richtige Polarität überprüfen.

Anschlüsse zur Gleichspannungsversorgung herstellen:

• Falls erforderlich, die Konfigurations- und Protokolldaten sichern.

• Optional einen Überspannungsschutz an der Spannungseinspeisung installieren.

• Alle anderen Spannungsquellen vom ROC800 trennen.

• Die Eingangsspannungsquelle mit einer Sicherung

absichern.

• Den Stecker des Anschlussklemmenblocks von der Steckdose trennen.

• Die abisolierten Leiter wie folgt einführen: o von der 12-Volt-Gleichspannungsquelle in die

Klemme unter der entsprechenden BAT+/BAT– Klemmenschraube (siehe Abbildung 5

o von der 24-Volt-Gleichspannungsquelle in die Klemme

unter der entsprechenden Klemmenschraube (+/–). Die Plusklemme ist ebenfalls mit einer Sicherung zu versehen (siehe Abbildung 5)

o von der 11- bis 30-Volt-Gleichspannungsquelle in die

Klemme unter den entsprechenden Klemmenschrauben +/– (siehe Abbildung 5).

ODER

) ODER

Anleitung zur sicheren Verwendung – ROC800-Serie

Teil D301201X012

24 VOLT DC/12 VOLT DC POWER CONVERTER

OTHER 12 VOLT DC NOMINAL SOURCE

AC TO 11 TO 30 VOLT DC POWER SUPPLY

12 VOLT DC BATTERY BANK

AC TO 12 VOLT DC POWER SUPPLY

BATTERY

POWER

REGULATOR

SOLAR

SOLAR PANEL

(12 VOLT DC NOMINAL)

REGLER

SOLAR-

Seite

Anschlüsse der Spannungsversorgung siehe Tabelle 1, 2 und 3.

12-VOLT-DC-BATTERIEBANK

NETZSPANNUNG AN 12-VOLT -DC-

SPANNUNGSVERSORGUNG

SPANNUNGSWANDLER 24 VOLT DC/12 VOLT DC

SONSTIGE SPANNUNGSQUELLE

Abbildung 5. 12-V-Gleichspannungsversorgung und BAT+/BAT–

Verkabelung

• Alle Leiter im Anschlussklemmenblock festschrauben. Den Stecker des Anschlussklemmenblocks wieder in die Steckerleiste einsetzen.

• Wenn eine externe Ladespannung (nur 12-VDCSpannungsversorgungsmodul) überwacht werden soll, die Klemmen CHG+ und CHG– des Anschlussklemmenblocks verkabeln. Siehe Abbildung 6.

SOLAR-

SPANNUNGS-

PANEL

angelegte Spannung richtig ist. Dann muss die STATUS-Anzeige an der CPU leuchten, um einen normalen Betrieb anzuzeigen. Je nach Energiesparmoduseinstellung (nur verfügbar im Spannungsversorgungsmodul PM-12) leuchtet die STATUSAnzeige beim Betrieb ggf. nicht weiter. Siehe Abbildung 8.

8. Wenn das System erfolgreich hochgefahren wurde, den ROC800 entsprechend den Anforderungen der Anwendung konfigurieren. Nach der ROC800-Konfiguration sowie E/A- und MVS-Kalibrierung kann der ROC800 in Betrieb genommen werden. Siehe Betriebsanleitung des ROCLINK 800 Konfigurationsprogramms (für ROC800-Serie) (Teil D301250X012). Im Betrieb führt der ROC800 Durchflussberechnungen durch. Beim normalen Betrieb und Einsatz sind für dieses Gerät keine Einstellungen durch den Benutzer erforderlich.

9. Zur Wartung des ROC800 die Verkabelung regelmäßig auf Anzeichen von Verschleiß überprüfen. Es kann für den ROC800 außerdem erforderlich sein, die Messsystem-, MVS- und E/AKalibrierung zu überprüfen.

10. Wenn Probleme auftreten, die möglicherweise auf die Software zurückzuführen sind, den ROC800 mit einem Warmstart, Kaltstart oder mit dem Verfahren im folgenden Hinweis zurücksetzen.

Hinweis: Beim Zurücksetzen gehen alle Konfigurations- und

Protokolldaten verloren. Vor jedem Rücksetzversuch sollten Konfigurations- und Protokolldaten gesichert werden.

BATTERIE

Abbildung 6. 12-V-Gleichspannungsversorgung und

CHG+/CHG– Verkabelung

• Alle anderen Spannungsquellen wieder am ROC800 anschließen (falls erforderlich).

b. Die Verkabelung an den Anschlussklemmenblöcken der E/A- und Kommunikationsmodule anschließen. Verkabelungspläne und Erläuterungen siehe Kapitel 3 und 4 der Betriebsanleitung für den ROC800-Serie Feld-Controller (Remote Operations Controller) (Teil D301217X012).

6. Wenn die Verkabelung der Anschlussklemmenblöcke

abgeschlossen ist, die Leiterkanalabdeckungen über den Kabelkanälen schließen. Siehe Abbildung 8.

7. Zur Inbetriebnahme des ROC800 die Spannungsversorgung

einschalten. Die LED-Anzeige (Bezeichnung VOK an den Spannungsversorgungsmodulen PM-12 oder PM-30 oder Spannungsversorgungsmodul PM-24) leuchtet grün, wenn die

V12 am

Mit der RESET-Taste auf der Vorderseite des CPU-Moduls wird das Gerät auf die Werkseinstellungen zurückgesetzt (siehe Abbildung 8). Zur Verwendung der RESET-Taste das Gerät ausschalten, die Taste 15 Sekunden lang mit einem Stift oder Stylus fest gedrückt halten und das Gerät dabei wieder einschalten. Warm- und Kaltstarts siehe Betriebsanleitung des

ROCLINK 800 Konfigurationsprogramms (für ROC800-Serie)

(Teil D301250X012).

Falls Probleme auftreten, deren Ursache in der Hardware vermutet wird, die Verkabelung prüfen. Falls die Probleme weiterhin bestehen, wenden Sie sich an Ihr lokales Vertriebsbüro, um eine Rückgabegenehmigung zu erhalten.

11. Wenn der ROC800 zerlegt werden soll, zuerst alle Konfigurations- und Protokolldaten vom Gerät sichern. Dann alle Spannungsquellen vom Gerät und alle externe Verkabelung von den Modulen entfernen.

12. Das ROC800-Gehäuse von den DIN-Schienen abnehmen. Dazu die beiden DIN-Schienenverriegelungen oben auf der Gehäuserückseite lösen.

13. Für Versand oder Lagerung den ROC800 in einen Karton legen.

Anleitung zur sicheren Verwendung – ROC800-Serie

Teil D301201X012

EXTERNAL

POWER

Anschlussklemmen

Beschreibung

Volt DC

CHG+ und CHG–

Analogeingang zur Überwachung einer externen Ladequelle

0 bis 18 Volt DC

Anschlussklemmen

Beschreibung

Volt DC

EXTERNE

Seite

Verkabelung eines FFI im ROC827

Wenn ein FOUNDATION Feldbus-Interface (FFI) in einen ROC827 Serie 2 (siehe Abbildung 9) integriert werden soll, das FFI wie in Abbildung 7 dargestellt mit dem ROC800 verkabeln.

SPANNUNGS-

VERSORGUNG

Hinweis: Diese Verkabelungsmethode wird bevorzugt,

weil sie sicherstellt, dass beim Stromlosschalten der ROC800-CPU auch das FFI stromlos geschaltet wird.

Weitere Informationen zum Betrieb des FFI finden Sie in

OUNDATION Feldbus Interface-Betriebsanleitung

der F (Teil D301461X012). Weitere Informationen zur Konfiguration des FFI finden Sie im Field Interface Konfigurationshandbuch (Teil D301575X012). Weitere Informationen zur sicheren Verwendung des FFI finden Sie unter Anleitung zur sicheren Verwendung – F

OUNDATION

Feldbus-Interface (Teil D3011666X012).

Abbildung 7. ROC827 und FFI-Verkabelung

(FFI im ROC827-Gehäuse enthalten)

Tabelle 1. 12-VDC-Spannungsversorgungsanschlüsse am Anschlussklemmenblock

BAT+ und BAT– für 12 Volt DC nominal von einem AC/DC-Wandler oder einer

11,25 bis 16 Volt DC

anderen 12-V-Gleichspannungsversorgung

AUX+ und AUX– verpolungsgeschützte Spannungsversorgung für externe

Geräte

BAT+ minus 0,7 Volt DC

AUXSW+ und AUXSW– geschaltete Spannungsversorgung für externe Geräte BAT+ minus

0,7 Volt DC

Tabelle 2. 24-VDC-Spannungsversorgungsanschlüsse am Anschlussklemmenblock

+ und – für 24 Volt DC nominal von einem AC/DC-Wandler oder einer

20 bis 30 Volt DC

anderen 24-V-Gleichspannungsversorgung

AUX+ und AUX– verpolungsgeschützte Spannungsversorgung für externe

11,3 Volt DC

Geräte

Anleitung zur sicheren Verwendung – ROC800-Serie

Anschlussklemmen

Beschreibung

Volt DC

LED-Anzeigen am Spannungsversorgungsmodul

Leiterkanalabdeckungen

RESET-Taste

Tabelle 3. 30-VDC-Spannungsversorgungsanschlüsse am Anschlussklemmenblock

Teil D301201X0

Seite

+ und – für 30 Volt DC nominal von einem AC/DC-Wandler oder einer

11 bis 30 Volt DC

anderen 30-V-Gleichspannungsversorgung

AUX+ und AUX– verpolungsgeschützte Spannungsversorgung

(Spannungsausgang folgt Eingang) für externe Geräte

BAT+ minus 0,7 Volt DC

AUXSW+ und AUXSW– geschaltete Spannungsversorgung für externe Geräte BAT+ minus

0,7 Volt DC

Abbildung 8. ROC809 Fern-Controller (Remote Operations Controller)

Abbildung 9. ROC827 mit installiertem Foundation Feldbus-Interface

Anleitung zur sicheren Verwendung – ROC800-Serie

Emerson Process Management

. Obwohl große

oder Gewährleistungsansprüchen, ob ausdrücklicher Art oder

Verkäufe gelten die allgemeinen Geschäftsbedingungen von Remote Automation Solutions, die

ung oder Wartung der einzelnen Produkte. Die

Automation Solutions liegt allein beim Käufer.

Europa:

Emerson Process Management

Nordamerika/Lateinamerika:

Emerson Process Management

Naher Osten/Afrika:

Emerson Process Management

Asien/Pazifik:

Emerson Process Management

www.EmersonProcess.com/Remote

Teil D301201X012

Seite

Kundendienst und technische Unterstützung finden Sie unter

www.emersonprocess.com/remote/support

Hauptsitz:

Remote Automation Solutions 6005 Rogerdale Road Houston, TX 77072, USA Tel.: +1 281 879 2699 | Fax: +1 281 988 4445 www.EmersonProcess.com/Remote

Remote Automation Solutions Unit 8, Waterfront Business Park Dudley Road, Brierley Hill Dudley UK DY5 1LX Tel.: +44 1384 487200 | Fax: +44 1384 487258 www.EmersonProcess.com/Remote

Remote Automation Solutions 6005 Rogerdale Road Houston TX 77072, USA Tel.: +1 281 879 2699 | Fax: +1 281 988 4445 www.EmersonProcess.com/Remote

Remote Automation Solutions Emerson FZE P.O. Box 17033 Jebel Ali Free Zone – South 2 Dubai, Vereinigte Arabische Emirate Tel.: +971 4 8118100 | Fax: +971 4 8865465 www.EmersonProcess.com/Remote

Remote Automation Solutions 1 Pandan Crescent Singapore 128461 Tel.: +65 6777 8211| Fax: +65 6777 0947

Remote Automation Solutions, ein Geschäftsbereich von Emerson Process Management, ist nicht für technische oder redaktionelle Fehler bzw. Auslassungen in dieser Anleitung haftbar. REMOTE AUTOMATION SOLUTIONS ÜBERNIMMT KEINE GARANTIE IN HINBLICK AUF DIESE ANLEITUNG, WEDER AUSDRÜCKLICH NOCH STILLSCHWEIGEND, EINSCHLIESSLICH DER STILLSCHWEIGENDEN GARANTIEN FÜR GEBRAUCHSTAUGLICHKEIT UND EIGNUNG FÜR EINEN BESTIMMTEN ZWECK, UND REMOTE AUTOMATION SOLUTIONS IST UNTER KEINEN UMSTÄNDEN FÜR ZUFÄLLIGE, BESONDERE UND FOLGESCHÄDEN SOWIE BUSSGELDZAHLUNGEN HAFTBAR, EINSCHLIESSLICH UNTER ANDEREM AUFGRUND VON PRODUKTIONSVERLUST, GEWINNVERLUST, UMSATZEINBUSSEN ODER ENTSTANDENEN KOSTEN FÜR DIE VERWENDUNG VON EINSCHLIESSLICH UNTER ANDEREM KAPITAL, KRAFTSTOFF UND STROM ODER DURCH ANSPRÜCHE DRITTER.

Emerson Process Management Ltd, Remote Automation Solutions (UK) ist eine hundertprozentige Tochtergesellschaft von Emerson Electric Co. und unter dem Geschäftsnamen Remote Automation Solutions, ein Geschäftsbereich von Emerson Process Management, tätig. FloBoss, ROCLINK, ControlWave, Helicoid und OpenEnterprise sind eingetragene Marken von Remote Automation Solutions. AMS, PlantWeb und das PlantWebLogo sind Markennamen, die sich im Besitz eines der Unternehmen des Geschäftsbereichs Emerson Process Management der Emerson Electric Co. befinden. Emerson Process Management, Emerson und das Emerson-Logo sind Marken und Dienstleistungsmarken der Emerson Electric Co. Alle anderen Marken sind Eigentum der jeweiligen Rechteinhaber.

Der Inhalt dieser Veröffentlichung dient ausschließlich zu Informationszwecken Sorgfalt zur Gewährleistung ihrer Exaktheit aufgewendet wurde, können diese Informationen nicht zur Ableitung von Garantiestillschweigend, hinsichtlich der in dieser Publikation beschriebenen Produkte oder Dienstleistungen oder ihres Gebrauchs oder ihrer Verwendbarkeit herangezogen werden. Remote Automation Solutions behält sich das Recht vor, jederzeit und ohne Vorankündigung die Konstruktion und technischen Daten der Produkte zu ändern oder zu verbessern. Für alle

auf Anfrage zur Verfügung gestellt werden. Remote Automation Solutions übernimmt keine Verantwortung bezüglich der Auswahl, Verwend Verantwortung bezüglich der Auswahl, Verwendung und Wartung der Produkte von Remote

Remote Automation Solutions

Consignes de sécurité – série ROC800

éf. D301201X012

Janvier 2016

ATTENTION

Contrôleur à distance série ROC800

5. En cas d’installation d’un module CEI 62591 ou d’une unité centrale F de connecteur USB au sein d’une zone à risque.

Déclaration de conformité

Par la présente, Remote Automation Solutions déclare que les produits de la série ROC800 sont conformes aux exigences essentielles et autres provisions applicables des directives européennes 2004/108/CE (CEM) et 94/9/CE (ATEX).

OUNDATION Fieldbus sur le ROC800, n’utilisez pas

Figure 1. Plaque signalétique de la série ROC800

Utilisez les présentes consignes avec le Manuel d’instruction du contrôleur à distance de la série ROC800 (réf. D301217X012).

Consultez ce manuel pour obtenir toutes les mesures de précaution, explications d’installation et procédures de dépannage. Pour obtenir une formation relative à ce produit, contactez votre bureau commercial Emerson local.

Le contrôleur à distance de la série ROC800 (« ROC800 ») certifié ATEX peut être commandé avec n’importe laquelle des options de communication ou n’importe lequel des modules E/S répertoriés dans la fiche de spécifications Contrôleurs à distance de la série ROC800 (ROC800).

Le certificat de cet équipement prévoit les conditions spéciales suivantes pour un usage en toute sécurité (X) :

1. En cas d’utilisation du capteur MVS à distance avec cet équipement, notez que celui-ci contient une fine membrane. L’installation, la maintenance et l’utilisation doivent tenir compte de l’environnement auquel la membrane est soumise. Lors de la pose et de la maintenance de cet appareil, observez en détails les instructions du fabricant afin de garantir la sécurité pendant pendant sa durée de vie escomptée.

2. Installez l’équipement dans un coffret IP54 ou de spécification supérieure, ou dans un emplacement équivalent. Tout coffret utilisé doit être accompagné d’une certification adéquate ou approuvée pour la zone d’utilisation (zone 2).

3. Veillez à ce que la tension nominale en entrée ne soit pas dépassée en cours de fonctionnement.

4. Assurez-vous que les conducteurs de câble utilisés soient spécifiés pour une température de 75 °C minimum.

Si les unités sont installées dans une zone dangereuse, assurez-vous que les étiquettes des composants sélectionnés autorisent leur usage dans une telle zone. L’installation et la maintenance ne doivent être effectuées que lorsque la zone ne présente aucun risque. L’installation ou la maintenance dans une zone dangereuse peuvent entraîner des blessures ou des dégâts matériels.

Interrompez toujours l’alimentation au ROC800 avant toute intervention sur le câblage. Toute intervention sur un équipement sous tension pourrait entraîner des blessures ou des dégâts matériels.

Pour éviter d’endommager les circuits lors d’une intervention à l’intérieur de l’unité, prenez les précautions pertinentes concernant les décharges électrostatiques, notamment le port d’un bracelet antistatique.

Vérifiez la polarité de l’alimentation en entrée avant de raccorder le ROC800 à l’alimentation.

Les outils suivants sont nécessaires pour l’installation, la maintenance et le dépannage :

Ordinateur personnel exécutant Microsoft® Windows® 2000 (avec Service Pack 2), Windows XP, Windows Vista, ou Windows 7

Logiciel de configuration ROCLINK™ 800 Tournevis Phillips (cruciforme) Tournevis à tête plate

Interface FOUNDATION™ Fielbus intégrée

Vous pouvez installer une interface Foundation Fieldbus dans un coffret ROC827 de la série 2. Pour plus d’informations, reportezvous à la section Câblage d’un FFI au sein du ROC827 de ce document.

Remote Automation Solutions

Site : www.EmersonProcess.com/Remote

Consignes de sécurité – Série ROC800

Réf. D301201X012

ALIMENTATION

Module d’alimentation en entrée de 12 Vcc

Module d’alimentation en entrée de 24 Vcc

Module d’alimentation en entrée de 30 Vcc

ÉQUIPEMENT

Boîtier : Caches de profilé de câblage : Modules :

CONDITIONS AMBIANTES

Température de service : Température de stockage : Humidité relative :

POIDS

Modules E/S : Module de modem : Module EIA-232 (RS-232) : Module EIA-422/485 (RS-422/485) : Module MVS : Module d’alimentation en entrée de 12 Vcc Module d’alimentation en entrée de 24 Vcc Module d’alimentation en entrée de 30 Vcc

CERTIFICATIONS

Évaluation en conformité aux normes européennes suivantes

(CEM) :

Évaluation en conformité aux normes européennes suivantes

(ATEX) :

Évaluation en conformité aux normes suivantes (CEI) :

Marquages du produit pour les zones dangereuses :

244 mm

191 mm

ROC809BT.DSF

ROC809SD.DSF

242 mm

Page

Caractéristiques

Gamme de fonctionnement : 11,25 à 16 Vcc Courant en entrée : 5 A maximum

Gamme de fonctionnement : 20 à 30 Vcc Courant en entrée : 2 A maximum

Gamme de fonctionnement : 11 à 30 Vcc Courant en entrée : 7 A maximum

plastique à base d’acrylonitrile-butadiène-styrène (ABS)

polyester thermoplastique, résistant aux solvants

1,65 kg (boîtier, fond de panier et unité centrale)

EN55011 (Émissions) EN61000-4-2 (Immunité aux décharges électrostatiques) EN61000-4-3 (Immunité aux décharges électromagnétiques) EN61000-4-4 (Immunité aux transitoires électriques rapides) EN61000-4-5 (Immunité aux surtensions) EN61000-4-6 (Immunité aux perturbations par conduction)

EN60079-0:2012 EN60079-15:2010. Certifié par Sira en tant que modèle W40135

CEI 60079-0:2011 (6e Édition) CEI 60079-15:2010, 4e Édition

Ex nA IICT4 Gc (-40 °C ≤ T

II 3 G.

Cert. Sira n° 05ATEX4046X

CEI 68-2-3; 5-95 % hors condensation

Varie entre 49 et 60 g

113,4 g

61,2 g

plastique à base de polypropylène

-40 à +75 °C

-40 à +85 °C

47,6 g

49,9 g

≤ +75 °C)

amb

97,5 g 120 g 91 g

1. Le ROC800 vous est livré dans un carton. Retirez-le du carton.

2. Trouvez un emplacement convenable pour le ROC800. Le ROC800 doit être protégé de toute exposition directe à la pluie, à la neige, à la glace, à des projections de poussières et de débris, ainsi qu’aux atmosphères corrosives. Installez-le donc toujours dans un coffret fourni par l’utilisateur. Si le ROC800 est installé à l’extérieur d’un bâtiment, il doit être placé dans un coffret offrant une protection de type IP54 ou supérieure.

Remarque : si vous placez le ROC800 à l’intérieur d’un coffret,

utilisez le câble de rallonge fourni afin de placer l’antenne en dehors du coffret. Scellez tout orifice percé dans le coffret à cet effet afin de préserver la protection IP54 requise.

Lors du choix d’un coffret, assurez-vous de bien vérifier tous les dégagements. Veillez à laisser un espace suffisant pour le câblage et l’entretien. Voir la Figure 2 et la Figure 3.

Figure 2. Vue latérale du ROC809

Figure 3. Vue inférieure du ROC809

3. Le boîtier ROC800 se monte sur deux rails DIN de 35 x 7,5 mm. Voir la Figure 4.

• Montez les rails DIN supérieurs sur le ROC800.

Consignes de sécurité – Série ROC800

Réf. D301201X012

809back.dsf

Montage sur rail DIN

Page

• Montez les rails DIN inférieurs sur le fond de panier.

• Installez le ROC800 sur le rail inférieur monté sur le fond de

panier, en veillant à ce que le bord inférieur du ROC800 soit bien appuyé contre le panneau.

• Faites pivoter le haut du ROC800 jusqu’à ce qu’il affleure le panneau.

• Attachez la partie supérieure du rail DIN au panneau.

• Une conduite dotée d’une protection cathodique ne constitue

pas une masse correcte. Ne raccordez pas le branchement commun à la partie cathodique de la conduite.

• La méthode d’installation d’un circuit de masse pour le ROC800 dépend de l’existence (ou non) d’une protection cathodique au niveau de la conduite. Sur les conduites dotées d’une protection cathodique, le ROC doit être électriquement isolé de la conduite. Toutes les prises de terre doivent posséder une tige de mise à la terre ou une grille d’impédance de 25 ohms ou moins, à mesurer avec un testeur de système de mise à la terre.

5. Acheminez le câblage du ROC800 via les borniers situés à

l’avant de chaque module. Les borniers sont compatibles avec un câblage de 2,05 mm maximum.

Pour raccorder le fil aux bornes de compression amovibles des borniers :

• Dénudez l’extrémité du fil (6,3 mm. maximum).

• Insérez l’extrémité dénudée dans le collier situé sous la vis

de raccordement.

• Serrer la vis.

L’exposition de la partie dénudée des fils insérés du ROC800 doit être minimale afin d’éviter les courts-circuits. Lorsque vous effectuez les branchements, laissez un peu de jeu afin d’éviter toute tension.

Figure 4. Dos du ROC809

4. S’il n’existe aucune spécification particulière de mise à la terre au sein de votre société, installez l’unité ROC800 en tant que système « flottant » (non mis à la terre). Sinon, observez les pratiques de mise à la terre observées au sein de votre société. Si toutefois vous effectuez une connexion entre un appareil mis à la terre et un port EIA-232 (RS-232), mettez l’alimentation du ROC800 à la terre.

Si vous devez mettre l’équipement à la terre, observez les directives suivantes.

• Lorsque l’équipement fonctionne sur une source d’alimentation CC, le système de mise à la terre doit se terminer au niveau du sectionneur d’entretien. Tous les conducteurs de mise à la terre de l’équipement, et notamment les fils ou les conduits reliant les conducteurs, doivent fournir un trajet électrique jusqu’au sectionneur d’entretien.

• Une mise à la terre incorrecte ou médiocre peut souvent être à l’origine de problèmes tels que l’introduction de boucles de masse au sein du système. La mise à la terre correcte du ROC permet de réduire les effets de bruit électrique lors du fonctionnement de l’unité et protège celle-ci contre la foudre. Installez un dispositif de protection contre les surtensions au niveau du sectionneur d’entretien sur les systèmes de source de tension CC pour offrir la protection contre la foudre et les surtensions sur les équipements installés. Vous pouvez également envisager d’acquérir un dispositif de protection contre les surtensions du téléphone pour le module de communications du modem commuté.

a. Raccordez le câble d’alimentation. Déterminez dans un premier temps les spécifications en matière d’alimentation et passez en revue la description du câblage d’alimentation figurant au Chapitre 3 du Manuel d’instruction du contrôleur à distance ROC800 (réf. D301217X012).

Vérifiez que la polarité de raccordement est correcte.

Pour les raccordements d’alimentation CC :

• Procédez à la sauvegarde des données de configuration et de journalisation, si nécessaire.

• Installez, si vous le souhaitez un dispositif de protection contre les surtensions au niveau du sectionneur d’entretien.

• Déconnectez toutes les autres sources d’alimentation du ROC800.

• Installez un fusible au niveau de la source d’alimentation en entrée.

• Déposez le connecteur de bornier de son support.

• Insérez chaque extrémité de fil dénudé en provenance de :

o la source de 12 Vcc dans le collier situé en dessous de la vis

de raccordement BAT+ / BAT- (consultez Figure 5

o la source de 24 Vcc dans le collier situé en dessous de la

vis de raccordement + / -. La borne + doit également être dotée d’un fusible (consultez la Figure 5) OU

o la source de 11-30 Vcc dans le collier situé sous les vis

de raccordement +/- adéquates (consultez Figure 5)

) OU

Consignes de sécurité – Série ROC800

Réf. D301201X012

24 VOLT DC/12 VOLT DC POWER CONVERTER

OTHER 12 VOLT DC NOMINAL SOURCE

AC TO 11 TO 30 VOLT DC POWER SUPPLY

12 VOLT DC BATTERY BANK

AC TO 12 VOLT DC POWER SUPPLY

BATTERY

POWER

REGULATOR

SOLAR

SOLAR PANEL

BANC DE BATTERIE 12 Vcc

ALIMENTATION

PANNEAU

Page

Reportez-vous aux Tableaux 1, 2, et 3 pour connaître les raccordements du câblage d’alimentation.

ALIMENTATION SECTEUR À 1 2 Vcc

CONVERTISSEUR D’ALIMENT ATION 24 Vcc/12 Vcc

AUTRE SOURCE D’ALIMENT ATION

NOMINALE DE 12 Vcc

ALIMENTATION SECTEUR À 1 1-30 Vcc

Figure 5. Alimentation 12 Vcc et câblage BAT+/BAT-

• Vissez chaque fil dans le bornier. Ré-enfichez le connecteur de bornier de son support.

• Pour contrôler une tension de charge externe (module d’alimentation 12 Vcc en entrée uniquement), câblez les connecteurs de bornier CHG+ et CHG-. Reportez-vous à la Figure 6.

RÉGULATEUR

D’

SOLAIRE

d’alimentation en entrée PM-12), le voyant d’état (STATUS) peut rester ou non allumé en cours de fonctionnement. Reportezvous à la Figure 8.

8. Lorsque le démarrage s’effectue correctement, configurez le ROC800 de façon à satisfaire aux spécifications de l’application. Après avoir configuré le ROC800 et étalonné l’E/S et le capteur MVS, vous pouvez mettre le ROC800 en marche. Reportez-vous au Manuel d’utilisation du logiciel de configuration ROCLINK 800 (pour ROC800) (réf. D301250X012). Lorsqu’il fonctionne, le ROC800 procède à des calculs de débits. Dans le cadre d’un fonctionnement/d’une utilisation normal, aucun réglage de la part de l’utilisateur n’est nécessaire sur cet appareil.

9. Pour maintenir le ROC800 en bon état de fonctionnement, inspectez régulièrement le câblage afin de détecter tout signe de détérioration. Une vérification de l’étalonnage de l’indicateur, du capteur MVS et de l’E/S peut également être nécessaire.

10. En cas de problèmes apparemment liés au logiciel, essayez de réinitialiser le ROC800 par le biais d’un redémarrage à froid ou à chaud, ou en observant la procédure décrite dans la remarque ci-dessous.

Remarque : une réinitialisation entraînera la perte de toutes les

donnés de configuration et de journalisation. Sauvegardez les données de configuration et de consignation avant de procéder à une réinitialisation, quelle qu’elle soit.

BATTERIE

Figure 6. Alimentation 12 Vcc et câblage CHG+/CHG-

• Remplacez (au besoin) toutes les autres sources d’alimentation reliées au ROC800.

b. Raccordez le câblage aux borniers des modules d’E/S et de communications. Pour obtenir les schémas de câblage et des explications, reportez-vous aux Chapitres 3 et 4 du Manuel d’instructions du contrôleur à distance de la série ROC800 (réf. D301217X012).

6. Une fois le câblage des borniers effectué, enfichez les caches sur

les profilés de câblage. Voir la Figure 8.

Le bouton de réinitialisation (RESET) situé sur la face avant du module de l’unité centrale rétablit les paramètres par défaut configurés en usine (reportez-vous à la Figure 8). Pour utiliser le bouton de réinitialisation (RESET), coupez l’alimentation de l’unité et appuyez fermement sur le bouton pendant 15 secondes avec stylo ou un stylet tout en mettant l’unité sous tension. Pour les démarrages à chaud et à froid, reportez-vous au

Manuel d’utilisation du logiciel de configuration ROCLINK 800 (pour ROC800) (réf. D301250X012).

Si vous rencontrez des problèmes qui semblent liés au matériel, vérifiez le câblage. Si les problèmes persistent, contactez un bureau de vente Emerson pour l’autorisation de retour.

11. Pour démonter le ROC800, sauvegardez dans un premier temps toutes les données de configuration et de journalisation de l’unité. Coupez ensuite toute alimentation de l’unité et déconnectez tout câblage extérieur des modules.

12. Retirez le boîtier du ROC800 des rails DIN en détachant les deux attaches de rail DIN situées à l’arrière du boîtier (sur le dessus).

13. Placez le ROC800 dans une boîte à des fins d’expédition ou de stockage.

7. Pour démarrer le ROC800, mettez-le sous tension. Le témoin

à LED (étiqueté VOK sur les modules d’alimentation en entrée PM-12 ou PM-30 ou V12 sur le module d’alimentation en entrée PM-24) doit s’allumer de couleur verte pour indiquer que la tension appliquée est correcte. Le voyant d’état (STATUS) de l’unité centrale doit alors s’allumer pour indiquer le bon fonctionnement de l’opération. Selon le réglage du mode d’économie d’énergie (disponible uniquement sur le module

Consignes de sécurité – Série ROC800

Réf. D301201X012

EXTERNAL

POWER

Borniers

Description

Vcc

Borniers

Description

Vcc

ALIMENTATION

EXTERNE

Page

Raccordement d’une interface FFI sur le ROC827

Pour intégrer une interface FOUNDATION Fieldbus (FFI) dans un ROC827 de la série 2 (illustré à la Figure 9), acheminez le câblage de la FFI au ROC800, comme illustré à la Figure 7.

Remarque : cette méthode permettant de couper

l’alimentation à la fois de l’unité centrale du ROC800 et de l’interface FFI constitue la méthode de câblage recommandée.

Pour plus d’informations concernant l’utilisation de l’interface FFI, consultez le M

(réf. D301461X012). Pour plus d’informations

FIELDBUS

ANUEL D’INSTRUCTIONS DE L’INTERFACE FOUNDATION

concernant la configuration de l’interface FFI, consultez le

Manuel de l’utilisateur du dispositif de configuration de l’interface F

OUNDATION FIELDBUS (réf. D301575X012). Pour plus d’informations

concernant l’utilisation en toute sécurité de l’interface FFI, reportez-vous aux Consignes et de sécurité – Interface F

OUNDATION

Fieldbus (réf. D3011666X012).

Figure 7. Raccordement du ROC827 et de l’interface FFI

(FFI incluse dans le boîtier ROC827)

Tableau 1. Connexions de borniers avec une alimentation de 12 Vcc en entrée

BAT+ et BAT–

Reçoit une tension nominale de 12 Vcc en provenance d’un

11,25 à 16 Vcc

convertisseur CA/CC ou d’une autre source d’alimentation 12 Vcc.

CHG+ et CHG–

Entrée analogique permettant de contrôler une source de charge

0 à 18 Vcc

externe.

AUX+ et AUX–

Fournit une tension source protégée par polarité inversée à des

BAT+ moins 0,7 Vcc

périphériques externes.

AUXSW+ et AUXSW– Fournit une alimentation commutée aux dispositifs externes. BAT+ moins 0,7 Vcc

+ et –

AUX+ et AUX–

Tableau 2. Connexions de borniers avec une alimentation de 24 Vcc en entrée

Reçoit une tension nominale de 24 Vcc en provenance d’un convertisseur CA/CC ou d’une autre source d’alimentation 24 Vcc.

Fournit une tension source protégée par polarité inversée à des périphériques externes.

20 à 30 Vcc

11,3 Vcc

Consignes de sécurité – Série ROC800

Réf. D301201X012

Borniers

Description

Vcc

Voyants LED du module d’alimentation en entrée

Caches de profilé de câblage

Bouton de RÉINITIALISATION

Tableau 3. Connexions de borniers avec une alimentation de 30 Vcc en entrée

Page

+ et –

AUX+ et AUX–

AUXSW+ et AUXSW– Fournit une alimentation commutée aux dispositifs externes. BAT+ moins 0,7 Vcc

Reçoit une tension nominale de 30 Vcc en provenance d’un convertisseur CA/CC ou d’une autre source d’alimentation 30 Vcc.

Fournit une tension source protégée par polarité inversée (la tension en sortie suit la tension en entrée) à des périphériques externes.

11 à 30 Vcc

BAT+ moins 0,7 Vcc

Figure 8. Contrôleur à distance ROC809

Figure 9. ROC827 avec interface Foundation Fieldbus installée

Consignes de sécurité – Série ROC800

Emerson Process Management

PRIS LES GARANTIES

ADÉQUATION À UNE UTILISATION SPÉCIFIQUE EN RAPPORT AVEC

CE MANUEL. REMOTE AUTOMATION SOLUTIONS NE SAURAIT EN AUCUN CAS ÊTRE TENUE RESPONSABLE DES

ÉLECTRICITÉ ET LES RÉCLAMATIONS DES

Emerson sont des marques de commerce et

Emerson Electric Co. Toutes les autres marques sont la propriété de leurs propriétaires respectifs.

assume aucune responsabilité quant au

utilisation ou

final.

Europe :

Emerson Process Management

Amérique du Nord/Amérique Latine :

Emerson Process Management

Afrique/Moyen Orient :

Emerson Process Management

Asie-Pacifique :

Emerson Process Management

www.EmersonProcess.com/Remote

Réf. D301201X012

Page

Pour joindre le service clientèle et bénéficier d’une assistance technique, consultez la page

www.emersonprocess.com/remote/support

Siège social :

Remote Automation Solutions 6005 Rogerdale Road Houston, TX 77072 États-Unis T : +1 281 879 2699 | F : +1 281 988 4445 www.EmersonProcess.com/Remote

Remote Automation Solutions Unit 8, Waterfront Business Park Dudley Road, Brierley Hill Dudley Royaume-Uni DY5 1LX T : +44 1384 487200 | F : +44 1384 487258 www.EmersonProcess.com/Remote

Remote Automation Solutions 6005 Rogerdale Road Houston TX États-Unis 77072 T : +1 281 879 2699 | F : +1 281 988 4445 www.EmersonProcess.com/Remote

Remote Automation Solutions Emerson FZE Boîte postale 17033 Jebel Ali Free Zone – South 2 Dubaï É.A.U. T : +971 4 8118100 | F : +971 4 8865465 www.EmersonProcess.com/Remote

Remote Automation Solutions 1 Pandan Crescent Singapour 128461 T : +65 6777 8211| F : +65 6777 0947

Remote Automation Solutions, une division d’Emerson Process Management, ne saurait être tenue responsable des erreurs techniques ou éditoriales ou des omissions dans le présent manuel. REMOTE AUTOMATION SOLUTIONS N’OFFRE AUCUNE GARANTIE EXPRESSE OU IMPLICITE, Y COM IMPLICITES DE QUALITÉ MARCHANDE ET D’

DOMMAGES DIRECTS, ACCESSOIRES, SPÉCIAUX OU INDIRECTS, Y COMPRIS, MAIS SANS S’Y LIMITER, LA PERTE DE PRODUCTION, DE PROFITS OU DE REVENUS OU L’UTILISATION ET LES COÛTS ENCOURUS, Y COMPRIS, SANS S’Y LIMITER, POUR LE CAPITAL, LE CARBURANT ET L’ TIERS.

Emerson Process Management Ltd, Remote Automation Solutions (UK), est une filiale en propriété exclusive d’Emerson Electric Co., exerçant ses activités sous le nom de Remote Automation Solutions, une division d’Emerson Process Management. FloBoss, ROCLINK, ControlWave, Helicoid et OpenEnterprise sont des marques déposées de Remote Automation Solutions. AMS, PlantWeb et le logo PlantWeb sont des marques appartenant à l’une des sociétés de la branche commerciale Emerson Process Management d’Emerson Electric Co. Emerson Process Management, Emerson et le logo d’ de service d’

Le contenu de cette publication n’est présenté qu’à titre informatif. Bien que toutes les mesures aient été prises pour s’assurer de la véracité des informations fournies, celles-ci ne sauraient être considérées comme une ou des garanties, tacites ou expresses, des produits ou services décrits par les présentes, ni une ou des garanties quant à l’utilisation ou à l’applicabilité desdits produits et services. Remote Automation Solutions se réserve le droit de modifier ou d’améliorer la conception ou les spécifications desdits produits à tout moment et sans préavis. Toutes les ventes sont régies par les conditions générales de Remote Automation Solutions, disponibles sur demande. Remote Automation Solutions n’ choix, l’utilisation ou l’entretien d’un produit quel qu’il soit. La responsabilité pour la sélection, l’ l’entretien corrects de tout produit de Remote Automation Solutions incombe à l’acquéreur et à l’utilisateur

Remote Automation Solutions

Instruções para um uso seguro – Série ROC800

Peça D301201X012

2016

CUIDADO

Controlador de operações remotas série ROC800

5. Se você instalar um módulo IEC 62591 ou um F

OUNDATION Fieldbus CPU no ROC800, não use o

conector USB em uma área classificada conhecida.

Declaração de conformidade

Por este documento, a Remote Automation Solutions declara que o produto Série ROC800 está em conformidade com os requisitos fundamentais e outras cláusulas pertinentes das Diretivas Europeias 2004/108/CE (EMC) e 94/9/CE (ATEX).

Janeiro de

Figura 1. Etiqueta série ROC800

Use este documento de instruções para um uso seguro (SUI) com o Manual de instruções do controlador de operações remotas série ROC800 (peça D301217X012). Para obter todos os cuidados e descrições relacionados aos procedimentos de instalação e solução de problemas, consulte este manual. Se for necessário obter treinamento para este produto, entre em contato com o escritório de vendas local.

O controlador de operações remotas série ROC800 (ou “ROC800”) com a certificação ATEX pode ser ordenado com qualquer um dos módulos de comunicação ou E/S opcionais listados nas especificações técnicas Controladores de operações remotas série ROC800 (ROC800).

O certificado para este equipamento inclui as seguintes condições especiais para uso seguro (X):

1. Se o sensor MVS opcional remoto está sendo usado com este equipamento, observe que este sensor contém um diafragma de parede fina. Leve em consideração as condições ambientais às quais o diafragma é submetido nos casos de instalação, manutenção e uso. Ao instalar e realizar a manutenção do dispositivo, siga em detalhe as instruções do fabricante para garantir a segurança durante a vida útil prevista.

2. Instale o equipamento em um invólucro IP54 ou superior ou em um local equivalente. Qualquer invólucro deve ser devidamente certificado ou de outra forma aprovado para a zona de utilização (Zona 2).

3. Certifique-se de que a tensão nominal de entrada não seja ultrapassada em serviço.

4. Certifique-se que os condutores de cabos utilizados sejam classificados de 75°C ou superior.

Para instalar unidades em um local perigoso, verifique se todos os componentes selecionados para instalação têm etiqueta para uso nestes locais. A instalação e a manutenção só devem ser realizadas quando tem conhecimento que a área não é classificada. A instalação ou a manutenção em um local perigoso pode causar lesão pessoal ou danos à propriedade.

Sempre desligue a alimentação do ROC800, antes de manusear qualquer tipo de fiação. A fiação de um equipamento ligado pode causar lesão pessoal ou danos à propriedade.

Para evitar danos ao circuito ao trabalhar dentro da unidade, tome os cuidados necessários com a descarga eletrostática, tais como usar uma pulseira de aterramento.

Verifique a polaridade da alimentação de entrada antes de ligar o ROC800.

As ferramentas abaixo são necessárias para a instalação, a manutenção e a solução de problemas:

Computador pessoal com Microsoft® Windows® 2000 (com Service Pack 2), Windows XP, Windows Vista ou Windows 7 instalado

Software de configuração ROCLINK™ 800 Chave de fenda Phillips (cabeça cruzada) Chave de fenda simples.

Interface DO FIELDBUS Foundation™ integral

Você pode instalar uma interface Foundation Fieldbus em um invólucro ROC827 série 2. Para mais informações, consulte a seção Cabeamento de um FFI ao ROC827 deste documento.

Remote Automation Solutions

Website: www.EmersonProcess.com/Remote

Instruções para um uso seguro – Série ROC800

Peça D301201X012

Especificações

ENERGIA

Módulo de entrada de alimentação 12 V cc:

Módulo de entrada de alimentação 24 V cc:

Módulo de entrada de alimentação 30 V cc:

MATERIAIS

Invólucro: Tampas dos canais de cabo: Módulos:

AMBIENTAIS

Temp. operacional: Temp. de armazenamento: Umidade relativa:

PESO

Módulo de E/S: Módulo do modem: Módulos EIA-232 (RS-232): Módulos EIA-422/485 (RS-422/485): Módulo MVS: Módulo de entrada de alimentação 12 V cc: Módulo de entrada de alimentação 24 V cc: Módulo de entrada de alimentação 30 V cc:

CERTIFICAÇÕES

Avaliado conforme as seguintes normas europeias (EMC):

Avaliado conforme as seguintes normas europeias (ATEX):

Avaliado conforme as seguintes normas (IEC):

Marcação de produtos para áreas classificadas:

ROC809SD.DSF

9.51 in.

(242 mm)

9.60 in.

(244 mm)

7.50 in.

(191 mm)

ROC809BT.DSF

Faixa operacional: 11,25 a 16 V cc. Corrente de entrada: Máximo 5 Amps

Faixa operacional: 20 a 30 V cc. Corrente de entrada: Máximo 2 Amps

Faixa operacional: 11 a 30 V cc. Corrente de entrada: 7 Amp máximo

Plástico de acrilonitrila butadieno estireno (ABS)

Poliéster termoplástico, resistente a solventes

IEC68-2-3; 5-95% sem condensação.

1,65 kg de invólucro, backplane e CPU.

Varia de 49–60 g.

61,2 g.

EN55011 (Emissões). EN61000-4-2 (Imunidade à descarga eletrostática). EN61000-4-3 (Imunidade a campo eletromagnético). EN61000-4-4 (Imunidade a transientes elétricos rápidos). EN61000-4-5 (Imunidade a surtos). EN61000-4-6 (Imunidade à condução).

EN60079-0:2012. EN60079-15:2010. Certificado pela Sira como modelo W40135.

IEC 60079-0:2011 (6 IEC 60079-15:2010, 4

Ex dentro da IICT4 Gc (-40°C ≤ T

II 3 G.

Cert. Sira Nº 05ATEX4046X

Plástico de polipropileno

-40 a +75°C.

-40 a +85°C.

113,4 g.

47,6 g.

edição)

edição

≤ +75°C),

amb

49,9 g.

97,5 g.

120 g. 91 g.

Página

1. Você recebe o ROC800 em uma caixa. Retire-o da caixa.

2. Encontre um local adequado para o ROC800. Instale sempre o ROC800 em um invólucro fornecido pelo usuário, já que o ROC800 necessita de proteção contra a exposição direta à luz do sol, neve, gelo, poeira ou sujeira e atmosferas corrosivas. Se o ROC800 está instalado do lado de fora de um edifício, ele deve ser colocado em um invólucro classificado IP54 (ou superior).

Nota: Se você colocar o ROC800 dentro de um invólucro,

use o cabo de extensão fornecido para localizar a antena

fora do recinto. Sele todos os orifícios que você fizer no invólucro para esta finalidade, para garantir a manutenção da classificação IP54 necessária.

Antes de escolher um invólucro, verifique todos os espaços livres. Forneça espaço livre adequado para a fiação e para a manutenção. Consulte a Figura 2 e a Figura 3.

Figura 2. Visualização lateral do ROC809

Figura 3. Visualização inferior do ROC809

3. As montagens do invólucro do ROC800 em dois trilhos DIN 35 x 7,5 mm. Consulte a Figura 4.

Instruções para um uso seguro – Série ROC800

Peça D301201X012

809back.dsf

Montagem em Trilho DIN

Página

• Monte os trilhos DIN superiores no ROC800.

• Monte os trilhos DIN inferiores no backplane.

• Posicione o ROC800 no trilho inferior montado no

backplane, assegurando que a borda inferior da ROC800 esteja nivelada com o painel.

• Gire a parte superior do ROC800 até que ela fique alinhada com relação ao painel.

• Fixe a tira superior do trilho DIN ao painel.

• Uma tubulação com proteção catódica não é um bom

aterramento. Não junte a parte da tubulação comum com a parte catódica.

• O método de instalação do aterramento para o ROC800 depende da proteção catódica da tubulação. Em tubulações com proteção catódica, o ROC deve ser eletricamente isolado da tubulação. Todos os pontos de aterramento devem ter uma haste de aterramento ou uma impedância de rede de até 25 ohms, conforme medição feita por um dispositivo de teste do sistema de aterramento.

5. Conecte o ROC800 através dos blocos de terminais dentro

da parte frontal de cada módulo. Os blocos de terminal aceitam fios de até 12 AWG ou menores.

Para conectar o fio aos terminais de compressão do bloco removíveis:

• Desencape a extremidade (¼ pol. máximo) do fio.

• Insira a parte terminal descoberta dentro da braçadeira

sob o parafuso do terminal.

• Aperte o parafuso.

O ROC800 deve ter um mínimo de fio desencapado exposto, a fim de evitar curtos-laços. As conexões não devem ficar muito apertadas para evitar fadiga.

Figura 4. Parte traseira do ROC809

4. Se a sua empresa não possui requisitos específicos de aterramento, instale a unidade ROC800 como um sistema “flutuante” (sem ligação à aterramento). Caso contrário, siga as práticas de aterramento específicos da sua empresa. No entanto, se você estiver fazendo uma conexão entre um dispositivo aterrado e uma porta EIA-232 (RS-232) do ROC 800, fonte de alimentação do ROC800.

Se você deve aterrar o equipamento, observe as seguintes diretrizes:

• Quando o equipamento utiliza uma fonte de tensão CC, o sistema de aterramento deve terminar no interruptor de serviço. Todos os condutores de aterramento do equipamento, incluindo fio ou conduíte que levam os condutores da fonte de alimentação, deve fornecer um caminho elétrico ininterrupto para o interruptor de serviço.

• O aterramento inadequado ou más práticas de aterramento, muitas vezes, podem causar problemas tais como a introdução de laços de aterramento no sistema. O aterramento correto da unidade ROC ajuda a reduzir os efeitos do ruído elétrico dentro da unidade ROC durante a operação e a proteger contra a luz. Instale um dispositivo de proteção contra surtos junto ao interruptor de serviço nos sistemas de fonte de voltagem CC para proteger contra raios e surtos de tensão o equipamento instalado. Também pode ser considerado um protetor de surto de linha telefônica para o módulo opcional de comunicação do modem dial-up.

aterre a

a. Conecte a fiação de alimentação. Primeiramente determine os requisitos de energia e reveja a descrição do cabeamento elétrico no Capítulo 3 do Manual de instruções do controlador de operações remotas série ROC800 (peça D301217X012).

Verifique se a polaridade da conexão está correta.

Para realizar conexões da fonte de alimentação CC:

• Se for o caso, execute a configuração do backup e procedimento de registro dos dados.

• Como opção, instale um dispositivo de proteção contra surtos junto ao interruptor de serviço.

• Remova todas as outras fontes de alimentação do ROC800.

• Instale um fusível dentro da fonte de alimentação de entrada.

• Remova o conector do bloco de terminais da tomada.

• Insira cada extremidade de fio descoberto a partir:

o da fonte cc de 12 volt dentro da braçadeira por

baixo do parafuso da terminação BAT+ / BATapropriado (consulta Figura 5

o da fonte cc de 24 volt dentro da braçadeira por

baixo do parafuso da terminação + /- apropriado. O terminal + deve ter também um fusível (consulta Figura 5)

o da fonte cc de 11-30 volt dentro da braçadeira por

baixo dos parafusos da terminação +/- (consulta Figura 5).

) OU

Instruções para um uso seguro – Série ROC800

Peça D301201X012

24 VOLT DC/12 VOLT DC POWER CONVERTER

OTHER 12 VOLT DC NOMINAL SOURCE

AC TO 11 TO 30 VOLT DC POWER SUPPLY

12 VOLT DC BATTERY BANK

AC TO 12 VOLT DC POWER SUPPLY

BATTERY

POWER

REGULATOR

SOLAR

SOLAR PANEL

REGULADOR DE

PAINEL

Página

Consulte as Tabelas 1, 2, e 3 para conhecer as conexões do cabeamento elétrico.

BANCO DE BATERIAS CC 12 VOLT FONTE DE ALIMENTAÇÃO CA P ARA 12 VOLT CC CONVERSOR DE ENERGIA CC 24 VOLT/12 VOLT

OUTRA FONTE CC NOMINAL 12 VOLT

FONTE DE ALIMENTAÇÃO CA P ARA 11 PARA 30 VOLT CC

Figura 5. Fonte de alimentação de 12 V cc e cabeamento

BAT + / BAT -

• Aperte cada fio no bloco de terminais. Conecte o conector do bloco de terminais dentro da tomada.

• Se você estiver monitorando uma voltagem de carga externa (Módulo de entrada de alimentação de 12 V cc), conecte o conector do bloco de terminais CHG+ e CHG-. Consulte a Figura 6.

ENERGIA

SOLAR

7. Para iniciar o ROC800, ligue o ROC800. O indicador LED (etiquetado VOK nos módulos de entrada de alimentação PM-12 ou PM-30 ou

V12 no módulo de entrada de alimentação PM-24) deve emitir uma luz verde para indicar que a voltagem aplicada é correta. Em seguida, o indicador de STATUS no CPU deve acender para indicar uma operação válida. Dependendo da configuração do Modo de economia de energia (disponível somente no módulo de entrada de alimentação PM-12), o indicador de STATUS não pode permanecer aceso durante a operação. Consulte a Figura 8.

8. Se a inicialização for bem sucedida, configure o ROC800 para satisfazer as exigências da aplicação. Depois de configurar o ROC800 e calibrar a E/S e o MVS, você pode colocar o ROC800 em operação. Consulte o Manual de

usuário do software de configuração ROCLINK 800 (para Série ROC800) (peça D301250X012). Quando o ROC800 está em

operação, ele executa cálculos de vazão. Durante a normal operação e uso, não são necessários ajustes de usuário neste dispositivo.

9. Para realizar a manutenção do ROC800, inspecione periodicamente a fiação procurando por sinais de deterioração. O ROC800 pode exigir também a verificação do medidor, do MVS e da calibração da E/S.

10. Se você tiver problemas que pareçam estar relacionados com o software, tente reinicializar o ROC800 com warm start, cold start ou siga os procedimentos dentro da Nota abaixo.

BATERIA

Figura 6. Fonte de alimentação 12 V cc e cabeamento CHG + / CHG -

• Substitua todas as outras fontes de alimentação (se necessário) do ROC800.

b. Conecte o cabeamento ao bloco de terminais nas E/S e nos módulos de comunicação. Consulte os Capítulos 3 e 4 do Manual de instruções do controlador de operações remotas série ROC800 (peça D301217X012) para conhecer os esquemas de cabeamento e as explicações.

6. Pressione as tampas dos canais de cabo no lugar ao longo dos

canais de fiação, uma vez que a fiação dos blocos terminais estiver completa. Consulte a Figura 8.

Nota: Você perderá todos os registros e dados de

configuração com um reset. Faça um backup de configuração e registro de dados antes de tentar qualquer tipo de restauração.

O botão RESET dentro da parte frontal do módulo CPU restaura a unidade para os padrões de fábrica (consulte a Figura 8). Para utilizar o botão RESET, desligue a unidade e aperte firmemente o botão durante 15 segundos, com uma caneta ou uma tipo stylus ao mesmo tempo em que religa. Consulte o Manual de usuário do software de configuração ROCLINK 800 (para Série ROC800) (peça D301250X012) referente a warm e cold starts.

Se você tiver problemas que pareçam estar relacionados com o hardware, verifique a fiação. Se o problema persistir, entre em contato com a assistência técnica da Emerson dentro da sua região, para o envio da peça para reparo.

11. Para desmontar o ROC800, primeiro realize o backup de toda a configuração e do registro de dados da unidade. Então desligue completamente a unidade e remova todos os cabeamentos externos.

12. Remova o invólucro do ROC800 dos trilhos DIN, liberando os dois clipes dos trilhos DIN dentro da parte superior e traseira do invólucro.

13. Coloque o ROC800 em uma caixa para transporte ou armazenamento.

Instruções para um uso seguro – Série ROC800

Peça D301201X012

EXTERNAL

POWER

Blocos de terminais

Descrição

CC Volts

Blocos de terminais

Descrição

CC Volts

ALIMENTAÇÃO

EXTERNA

Página

Cabeamento de um FFI ao ROC827

Se você precisar incluir uma Interface FOUNDATION Fieldbus (FFI) como uma parte integral de um ROC827 série 2 (exibido dentro da Figura 9), conecte o FFI ao ROC800 como exibido dentro da Figura 7.

Nota: Este é o método preferido de fiação, uma vez que

garante que o desligamento do CPU do ROC800 também desligue o FFI.

Para obter mais informações sobre a operação do FFI, consulte o Manual de instruções da interface

FOUNDATION

Fieldbus (peça D301461X012). Para obter mais informações sobre a configuração do FFI, consulte o Manual do usuário de configuração da interface do campo (peça D301575X012).

Para obter mais informações sobre a operação o uso seguro da FFI, consulte as Instruções para uso seguro - Interface

OUNDATION Fieldbus (peça D3011666X012).

Figura 7. Fiação do ROC827 e FFI (FFI incluído no invólucro

do ROC827)

Tabela 1. Conexões do bloco de terminal de entrada de alimentação 12 V CC

BAT+ e BAT-

Aceita uma fonte cc nominal de 12 volts de um conversor CA/CC ou

11,25 a 16 volts cc

outra fonte cc de 12 volts. CHG+ e CHG- Entrada analógica usada para monitorar uma fonte de carga externa. 0 a 18 volts cc AUX+ e AUX-

Fornece voltagem de fonte protegida de polaridade reversa a

BAT+ menos 0,7 volts cc

dispositivos externos. AUXSW+ e AUXSW- Fornece energia comutada para dispositivos externos. BAT+ menos 0,7 volts cc

+ e -

Tabela 2. Conexões do bloco de terminal de entrada de alimentação 24 V CC

Aceita uma fonte cc nominal de 24 volts de um conversor CA/CC ou

20 a 30 volts cc

outra fonte cc de 24 volts. AUX+ e AUX-

Fornece voltagem de fonte protegida de polaridade reversa a

11,3 volts cc

dispositivos externos.

Instruções para um uso seguro – Série ROC800

Peça D301201X012

Blocos de terminais

Descrição

CC Volts

+ e -

11 a 30 volts cc

Indicadores LED no módulo de entrada de alimentação

Tampas dos canais de cabo

Botão RESET

Tabela 3. Conexões do bloco de terminal de entrada de alimentação 30 V CC

Aceita uma fonte cc nominal de 30 volts de um conversor CA/CC ou

outra fonte cc de 30 volts. AUX+ e AUX-

AUXSW+ e AUXSW- Fornece energia comutada para dispositivos externos. BAT+ menos 0,7 volts cc

Fornece voltagem de fonte protegida de polaridade reversa

(saída e entrada de voltagem) a dispositivos externos.

BAT+ menos 0,7 volts cc

Página

Figura 8. Controlador de operações remotas ROC809

Figure 9. ROC827 com interface Foundation Fieldbus instalada

Instruções para um uso seguro – Série ROC800

Emerson Process Management

www.EmersonProcess.com/Remote

INCIDENTES, PUNITIVOS, ESPECIAIS OU CONSEQUENTES, INCLUINDO, ENTRE OUTROS, PERDA DE PRODUÇÃO, PERDA DE LUCRO, PERDA DE RECEITA OU CONSUMO E CUSTOS

ÃO, DE CAPITAL, COMBUSTÍVEL E ENERGIA, BEM

unidade comercial Emerson

exclusivamente com o comprador e o usuário final.

Europa:

Emerson Process Management

www.EmersonProcess.com/Remote

América do Norte/América Latina:

Emerson Process Management

www.EmersonProcess.com/Remote

Oriente Médio/África:

Emerson Process Management

www.EmersonProcess.com/Remote

Ásia-Pacífico:

Emerson Process Management

www.EmersonProcess.com/Remote

Peça D301201X012

Página

Para serviço ao cliente e suporte técnico, visite www.emersonprocess.com/remote/support

Sedes:

Remote Automation Solutions 6005 Rogerdale Road Houston, TX 77072 E.U.A. Telefone +1 281 879 2699 | Fax +1 281 988 4445

Remote Automation Solutions Unit 8, Waterfront Business Park Dudley Road, Brierley Hill Dudley Reino Unido DY5 1LX Telefone +44 1384 487200 | Fax +44 1384 487258

Remote Automation Solutions 6005 Rogerdale Road Houston TX, E.U.A., 77072 Telefone +1 281 879 2699 | Fax +1 281 988 4445

Remote Automation Solutions Emerson FZE P.O. Box 17033 Jebel Ali Free Zone – South 2 Dubai, Emirados Árabes Unidos Telefone +971 4 8118100 | Fax +971 4 8865465

Remote Automation Solutions 1 Pandan Crescent Singapura 128461 Telefone +65 6777 8211| Fax +65 6777 0947

A Remote Automation Solutions, uma unidade comercial da Emerson Process Management, não se responsabiliza por erros técnicos ou editoriais presentes neste manual, nem por omissões deste manual. A REMOTE AUTOMATION SOLUTIONS NÃO OFERECE QUALQUER GARANTIA, EXPRESSA OU IMPLÍCITA, INCLUINDO AS GARANTIAS IMPLÍCITAS DE COMERCIALIZAÇÃO E ADEQUAÇÃO A UM DETERMINADO FIM RELATIVAMENTE A ESTE MANUAL E, EM NENHUMA CIRCUNSTÂNCIA, A REMOTE AUTOMATION SOLUTIONS SE RESPONSABILIZARÁ POR QUAISQUER DANOS

INCORRIDOS INCLUINDO, SEM LIMITAÇ COMO RECLAMAÇÕES DE TERCEIROS.

Emerson Process Management Ltd, Remote Automation Solutions (Reino Unido), é uma subsidiária de propriedade integral da Emerson Electric Co. sob o nome de Remote Automation Solutions, uma unidade de negócios da Emerson Process Management. FloBoss, ROCLINK, ControlWave, Helicoid, e OpenEnterprise são marcas comerciais da Remote Automation Solutions. AMS, PlantWeb, e o logotipo PlantWeb são marcas de propriedade de uma das empresas dentro da Process Management, da Emerson Electric Co. Emerson Process Management, Emerson, o logotipo Emerson são marcas comerciais e de serviços da Emerson Electric Co. Todas as outras marcas pertencem a seus respectivos proprietários.

O conteúdo desta publicação é apresentado apenas como informação. Apesar do esforço feito para assegurar a sua exatidão, este não deve ser considerado como um certificado de garantia, expressa ou implícita, com relação aos produtos ou serviços descritos aqui ou à sua utilização ou aplicabilidade. A Remote Automation Solutions reserva-se o direito de modificar ou melhorar os projetos ou as especificações desses produtos a qualquer momento sem aviso prévio. Todas as vendas são regulamentadas pelos termos e condições da Remote Automation Solutions, que se encontram disponíveis mediante solicitação. A Remote Automation Solutions não assume responsabilidade pela seleção, uso ou manutenção de qualquer produto. A responsabilidade pela seleção adequada, uso e manutenção de qualquer produto da Remote Automation Solutions permanece

Remote Automation Solutions

安全使用说明 – ROC800 系列

D301201X012

2016 年 1 月

警告

ROC800 系列远程操作控制器

手册编号

5. 在已知的危险区域内，若要在 ROC800 中安装 IEC 62591 模块或 F USB 连接器。

符合性声明

Remote Automation Solutions 特此声明 ROC800 系列产

品符合欧洲指令 2004/108/EC (EMC) 和 94/9/EC (ATEX) 中适用的基本要求和其他相关规定。

OUNDATION 现场总线 CPU，不得使用

图 1. ROC800 系列标签

此安全使用说明 (SUI) 文档应与

制器说明手册

关安装和故障排除过程的所有注意事项和说明，请参阅该手册。如需关于此产品的培训，请联系您当地的销售处。

订购通过 ATEX 认证的 ROC800 系列远程操作控制器（或 “ROC800”）时，还可订购技术规格

作控制器

本设备的证书包括以下安全使用的特殊条件 (X)：

1. 如果将可选远程 MVS 传感器和此设备一起使用，请

注意此传感器带有薄壁膜片。在安装、维护和使用时应考虑膜片是否可以适应环境条件。当安装和维护设备时，请严格遵守制造商的指示以确保在其预期寿命内的使用安全。

2. 将设备安装在 IP54 或更坚固的机柜或同等位置。任何机柜都应通过相关认证，或通过使用区域（区域 2）的审批。

（手册编号 D301217X012）一起使用。有

(ROC800) 中列出的任何可选通讯或 I/O 模块。

ROC800 系列远程操作控

ROC800 系列远程操

在危险区域安装组件时，请确保所选的所有安装组件都标明了可以用于这些区域。仅当这些区域被确认为无危险时，才可以执行安装和维护。在危险区域安装或维护可能导致人员受伤或财产损坏。

尝试进行任何类型的接线之前，务必关闭 ROC800 的电源。对通电设备进行接线可能会造成人员受伤或财产损坏。

为防止在装置内工作时损坏电路，请采取适当的静电放电防护措施（例如佩戴接地腕带）。

将 ROC800 连接至电源前请检查输入电源的极性。

安装、维护和故障排除需要使用以下工具：

。

Windows

运行 Microsoft Windows XP、Windows Vista 或 Windows 7 的个人计算机。

ROCLINK™ 800 组态软件。

十字螺丝刀。平头螺丝刀。

一体化 FOUNDATION™ 现场总线接口

可在 ROC827 系列 2 机柜中安装一个 Foundation 现场总线接口。有关详细信息，请参阅本文档中的

ROC827 内

2000 (Service Pack 2)、

将 FFI 连接至

3. 请确保使用时不会超过额定输入电压。

4. 确保使用额定 75 摄氏度或更高的电缆导线。

远程自动化

网站：www.EmersonProcess.com/Remote

安全使用说明 – ROC800 系列

1X012

2 页

规格

电源

12 V DC 电源输入模块：

24 V DC 电源输入模块：

30 V DC 电源输入模块：

材料

外壳：线槽盖板：模块：

环境

工作温度：储存温度：相对湿度：

重量

I/O 模块：调制解调器模块：

EIA-232 (RS-232) 模块： EIA-422/485 (RS-422/485) 模块： MVS 模块： 12 V DC 电源输入模块： 24 V DC 电源输入模块： 30 V DC 电源输入模块：

审批

已通过以下欧洲标准的评估 (EMC)：

已通过以下欧洲标准的评估 (ATEX)：

已通过以下标准的评估 (IEC):

危险场所使用产品标记：

ROC809SD.DSF

9.51 in.

(242 mm)

9.60 in.

(244 mm)

7.50 in.

(191 mm)

ROC809BT.DSF

手册编号 D30120

第

1. 您收到包装在盒子中的 ROC800 后，将其从盒子中取出。

工作范围：11.25 至 16 V DC。输入电流：5 A（最大值）

工作范围：20 至 30 V DC。输入电流：2 A（最大值）

工作范围：11 至 30 V DC。输入电流：7 A（最大值）

丙烯腈－丁二烯－苯乙烯 (ABS) 塑料。

聚丙烯塑料。

热塑性聚酯，耐溶剂。

-40 至 +75°C。

-40 至 +85°C。 IEC68-2-3；5-95%（无冷凝）。

外壳、背板和 CPU 共重 1.65 千克。

49 到 60 g 之间。

113.4 g。

61.2 g。

EN55011（放射性）。 EN61000-4-2（抗放静电性）。 EN61000-4-3 （电磁场抗扰性）。 EN61000-4-4（电气快速瞬变抗扰性）。 EN61000-4-5（抗浪涌性）。 EN61000-4-6（传导抗扰性）。

EN60079-0:2012。 EN60079-15:2010。已通过 Sira 的 Model W40135 认证。

IEC 60079-0:2011 (第 6 版) IEC 60079-15:2010, 第 4 版

Ex nA IICT4 Gc(–40°C ≤ T

47.6 g。

97.5 g。 120 g。 91 g。

≤ +75°C)，

amb

49.9 g。

2. 找到 ROC800 的合适安装位置。务必将 ROC800 安装

在用户提供的机柜中，因为 ROC800 不可直接暴露于雨、雪、冰、吹尘或碎屑以及腐蚀性环境中。如果要在室外安装 ROC800，则必须将其置于 IP54（或更好）防护等级的机柜之中。

注：如果将 ROC800 置于机柜中，请使用附带的延长电

缆将天线置于机柜

外。密封机柜上的所有孔洞，以

确保维持所需的 IP54 防护等级。

在选择机柜时，一定要检查所有空隙。留出足够的间隙进行接线和维修。请参见

图 2 和图 3

。

图 2. ROC809 侧视图

图 3. ROC809 仰视图

II 3 G。

证书编号 Sira 05ATEX4046X

3. ROC800 外壳安装到两个 35 x 7.5 毫米的 DIN 导轨上。请参见

图 4

。

安全使用说明 – ROC800 系列

1X012

3 页

809back.dsf

DIN

手册编号 D30120

第

• 将上 DIN 导轨安装到 ROC800。

• 将下 DIN 导轨安装在背板上。

• 将 ROC800 放在安装到背板的下导轨上，确保

ROC800 的下缘与面板平齐。

• 转动 ROC800 顶部直至其与面板平齐。

• 将 DIN 导轨的上腕带固定到面板上。

• 带有阴极保护的管道不是合适的地线。请勿将公用端

连接至管道的阴极部分。

• ROC800 的接地安装方法取决于管道是否有阴极保护。如果管道有阴极保护，ROC 必须与管道实施电子式绝缘。所有接地的地面与接地棒或接地网之间的阻抗必须为 25 欧姆或以下（使用接地系统检测器检测）。

5. 通过每个模块正面的接线端子为 ROC800 接线。接线

端子可以接受 12 AWG 或更小规格的接线。

要将接线连接至可移除的压紧式端子，请执行以下操作：

• 剥开线缆的末端（最多 ¼ 英寸）。

• 将裸露端插入螺钉端子下方的接线夹中。

• 拧紧螺钉。

ROC800 应尽量减少裸线外露部分，以防止短路。连接时保持一定的松弛度，以防过紧。

a.连接电源接线。首先确定电源要求，并查看

列远程操作控制器说明手册

的

第 3 章

中的电源接线说明。

（手册编号 D301217X012）

ROC800 系

导轨安装

图 4. ROC809 背面

4. 如果您的公司没有特定的接地要求，则请将 ROC800 设备作为“浮动”（不接地）系统来进行安装。否则，请按照贵公司的特定接地惯例。但是，如果您正在连接接地设备和 ROC800 EIA-232 (RS-232) 端口，请将 ROC800 电源

接地。

如果必须将设备接地，请遵循以下规则：

• 如果设备使用直流电压电源，接地系统必须在电源服

务中断处终止。所有设备接地导线（包括带有电源导线的电线或管道）与电源服务中断处之间必须有不中断的电流通路。

• 错误接地或接地不良经常会引起问题，例如将接地回

路引入系统。ROC 装置正确接地可减少电噪声对 ROC 装置运行的影响，并可防止雷电袭击。在直流电源系统的服务中断处安装防浪涌装置，以防止安装的设备受到雷击和电涌影响。您也可以考虑为拨号调制解调器通讯模块安装电话浪涌保护器。

确认连接极性正确。

要连接直流电源，请执行以下操作：

• 如果适合，请执行组态和日志数据的备份程序。

• 还可以在电源服务中断处安装浪涌保护设备。

• 断开 ROC800 的其他所有电源。

• 在输入电源处安装保险丝。

• 拔下插孔上的接线端子接头。

• 对每个裸露的线端执行以下操作：

o 将 12 V DC 电源接出的裸露线端插入相应 BAT+ /

BAT– 端子螺钉下方的接线夹中（请参见或者

o 将 24 V DC 电源接出的裸露线端插入相应 + / -

端子螺钉下方的接线夹中。端子还应该有保险丝（请参见

o 将 11-30 V DC 电源接出的裸露线端插入相应 +/-

端子螺钉下方的接线夹中（请参见

图 5

）；或者

图 5

）

）；

安全使用说明 – ROC800 系列

1X012

4 页

24 VOLT DC/12 VOLT DC POWER CONVERTER

OTHER 12 VOLT DC NOMINAL SOURCE

AC TO 11 TO 30 VOLT DC POWER SUPPLY

12 VOLT DC BATTERY BANK

AC TO 12 VOLT DC POWER SUPPLY

BATTERY

POWER

REGULATOR

SOLAR

SOLAR PANEL

太阳能电力调节器

手册编号 D30120

第

有关电源接线连接，请参见

表 1、2

和 3。

12 V DC 电池组

AC 转 12 V DC 电源

24 V DC/12 V DC 电源转换器

其他 12 V DC 标称电源

AC 转 11-30 V DC 电源

图 5. 12 V dc 电源和 BAT+ / BAT– 接线

• 将每条线缆旋紧到接线端子。将接线端子接头插回插孔。

• 如果要监控外部充电电压（仅限 12 V DC 电源输入模块），则将 CHG+ 和 CHG– 接线端子接头接线。请参见

图 6

。

太阳能面板

7. 要启动 ROC800，请接通 ROC800 电源。LED 指示灯（在 PM-12 或 PM-30 电源输入模块上标有

24 电源输入模块上标有

V12）应呈绿色亮起，指示施加的

VOK 或在 PM-

电压正确。另外，CPU 上的 STATUS 指示器应亮起，以指示运行状态有效。根据“节电模式”设置（仅适用于 PM-12 电源输入模块），STATUS 指示灯在工作过程中可能不会一直亮起。请参见

图 8。

8. 成功启动后，请配置 ROC800 以满足应用要求。配置 ROC800 并校准 I/O 及 MVS 后，即可将 ROC800 投入运行。请参阅

（用于 ROC800 系列）

ROCLINK 800 组态软件用户手册

（手册编号 D301250X012）。 ROC800 运行时，它将执行流量计算。本设备正常运行和使用过程中，不需要用户进行调整。

9. 要维护 ROC800，请定期检查接线是否有损坏迹象。 ROC800 也可能需要验证流量计、MVS 和 I/O 校准。

10. 如果您碰到的问题可能与软件有关，请尝试使用热启动、冷启动或根据下方“注意事项”中的步骤重置 ROC800。

注：重置将导致您丢失所有组态和日志数据。在尝试

任何类型的重置之前，请备份组态和日志数据。

电池

图 6. 12 V dc 电源和 CHG+ / CHG– 接线

• 将 ROC800 的其他所有电源复原（如有必要）。

b.将接线连接到 I/O 和通信模块上的接线端子。有关接线

图和说明，请参阅（手册编号 D301217X012）的

6. 完成接线端子的接线后，将线槽盖板盖到线槽上并按入到位。请参见

ROC800 系列远程操作控制器说明手册

第 3 章和第 4 章

图 8

。

使用 CPU 模块正面的 RESET 按钮，可将装置恢复为出厂默认设置（请参见

图 8

）。要使用 RESET 按钮，请切断设

备电源，并在接上电源时用钢笔或铁针牢牢压下该按钮

15 秒。有关热启动和冷启动的信息，请参阅

800 组态软件用户手册（用于 ROC800 系列）

ROCLINK

（手册编号

D301250X012）。

如果您遇到的问题可能与硬件有关，请检查接线。如果问题仍然存在，请联系您的当地销售处以获取返修授权。

11. 要拆卸 ROC800，首先备份装置的所有组态和日志数据。然后，切断装置的所有电源，并移除模块的所有外部接线。

12. 松开外壳背面顶部的两个 DIN 导轨锁环，将 ROC800 外壳从 DIN 导轨中移除。

13. 将 ROC800 放入箱中，以便存放或运输。

安全使用说明 – ROC800 系列

1X012

5 页

EXTERNAL

POWER

接线端子

说明

V DC

接线端子

说明

V DC

手册编号 D30120

第

将 FFI 连接至 ROC827 内

如需要把 FOUNDATION 现场总线接口 (FFI) 当做 ROC827 系列 2（如

图 9

所示）的组成部分进行安装，请按照

图 7

所

示将 FFI 连接至 ROC800。

外部电源

注：这是首选接线方法，因为它可确保切断 ROC800

CPU 的电源时也会切断 FFI 的电源。

有关操作 FFI 的更多信息，请参阅

口安装手册

的更多信息，请参阅

（手册编号 D301461X012）。有关组态 FFI

现场总线接口组态软件用户手册

FOUNDATION 现场总线接

册编号 D301575X012）。有关安全使用 FFI 操作的更多信息，请参阅

安全使用说明 – FOUNDATION 现场总线接口

（手册编号 D3011666X012）。

（手

图 7. ROC827 和 FFI 接线（FFI 在 ROC827 外壳内）

表 1.12 V DC 电源输入接线端子连接

BAT+ 和 BAT– 接受来自 AC/DC 转换器或其他 12 V DC 电源的 12 V DC 标称

11.25 至 16 V DC

电源。 CHG+ 和 CHG– 用于监控外部充电电源的模拟输入。 0 至 18 V DC AUX+ 和 AUX– 向外部设备提供极性反接保护的电源电压。 BAT+ 减去 0.7 V DC AUXSW+ 和 AUXSW– 为外部设备提供交换电源。 BAT+ 减去 0.7 V DC

表 2.24 V DC 电源输入接线端子连接

+ 和 – 接受来自 AC/DC 转换器或其他 24 V DC 电源的 24 V DC 标称

20 至 30 V DC

电源。 AUX+ 和 AUX– 向外部设备提供极性反接保护的电源电压。

11.3 V DC

手册编号

D301201X012

6 页

接线端子

说明

V DC

RESET 按钮

安全使用说明 – ROC800 系列

表 3. 30 V DC 电源输入接线端子连接

+ 和 – 接受来自 AC/DC 转换器或其他 30 V DC 电源的 30 V DC 标称电源。 11 至 30 V DC AUX+ 和 AUX– 向外部设备提供极性反接保护的电源电压（电压输出跟随输入）。 BAT+ 减去 0.7 V DC AUXSW+ 和 AUXSW– 为外部设备提供交换电源。 BAT+ 减去 0.7 V DC

第

电源输入模块上的 LED 指示灯线槽盖板

图 8. ROC809 远程操作控制器

图 9. 已安装 Foundation 现场总线接口的 ROC827

安全使用说明 – ROC800 系列

艾默生过程管理

www.EmersonProcess.com.cn

D301201X012

页

手册编号

第 7

如需客户服务和技术支持，请访问

www.emersonprocess.com/remote/support

中国总部：

上海市浦东新区新金桥路 1277 号邮编：201206 电话：021-2892 9000 传真：021-2892 9001

北京：

北京市朝阳区雅宝路 10 号凯威大厦 7 层邮编：100020 电话：010-8572 6666 传真：010-8572 6888

广州：

广州市东风中路 410-412 号时代地产中心 2107 室邮编：201206 电话：020-2883 8900 传真：020-2883 8901

西安：

西安市高新区锦业一路 34 号西安软件园研发大厦 9 层邮编：710065 电话：029-8865 0888 传真：029-8865 0899

成都：

成都市科华北路 62 号力宝大厦 5-10-10 邮编：610041 电话：028-6235 0188 传真：028-6235 0199

全国服务热线：400-820-1996 全国服务邮箱：china.info@emerson.com

远程自动化是艾默生过程管理的一个业务部门，对于本手册中的技术性或编辑错误或本手册中的遗漏不承担任何责任。远程自动化对于本手册某一特定用途的适销性和适合性不作出任何明示或暗示的保证，而且远程自动化在任何情况下均不应对偶然性、惩罚性、特殊或间接损害（包括但不仅限于生产损失、利润损失、收益损失或由于资金、燃料和动力以及第三方索赔等情况所引起的费用）承担责任。

艾默生过程控制有限公司、Remote Automation Solutions (UK) 为艾默生电气公司的全资子公司。它们经营的业务与艾默生过程管理的远程自动化业务部门相同。FloBoss、ROCLINK、

ControlWave、Helicoid 和 OpenEnterprise 是远程自动化的商标。AMS、PlantWeb 和 PlantWeb 徽标是艾默生电气公司旗下艾默生过程管理业务部门的标志。艾默生过程管理、 Emerson 和艾默生徽标都是艾默生电气公司的商标和服务标志。所有其他商标都归其各自所

有者所有。

本出版物的内容仅供参考。我们已尽最大努力确保信息的准确性，这些信息不得视为对此处所述产品或服务以及其使用或适用性的明示或暗示保证或担保。艾默生过程管理有权随时修改或改进产品的设计或规格，恕不另行通知。所有销售均受艾默生过程管理的条款和条件的制约，这些条款或条件在要求时可提供。艾默生过程管理对任何产品的选择、使用和维护概不负责。购买者和最终用户应该独自承担正确选择、使用和维护任何产品的责任。

远程自动化

ءﺰﺠﻟﺍ

D301201X012 2016

ﻪﻴﺒﻨﺗ

ﺮﻳﺎﻨﻳ

ﻰﻠﻋﺃ .

OUNDATION ﻲﻓROC800 ﻞﺻﻮﻣ ﻡﺪﺨﺘﺴﺗ ﻼﻓ ،USB ﺔﻘﻄﻨﻣ ﻲﻓ

ﺎﻬﺗﺭﻮﻄﺨﺑ ﺔﻓﻭﺮﻌﻣ.

ﺔﻴﺑﻭﺭﻭﻷﺍ ﺕﺎﻬﻴﺟﻮﺘﻠﻟ ﺔﻴﺳﺎﺳﻷﺍ ﺕﺎﺒﻠﻄﺘﻤﻠﻟ ﻞﺜﺘﻤﺗ 2004/108/EC (EMC)

ﺐﻴﻛﺮﺘﻟﺍ ﺕﺎﻧﻮﻜﻣ ﻊﻴﻤﺟ ﻥﺃ ﻦﻣ ﺪﻛﺄﺗ ،ﺓﺮﻄﺧ ﺔﻘﻄﻨﻣ ﻲﻓ ﺕﺍﺪﺣﻮﻟﺍ ﺐﻴﻛﺮﺗ ﺪﻨﻋ

ﺕﺎﻘﺼﻠﻤﺑ ﺓﺰﻴﻤﻣ ﺓﺩﺪﺤﻤﻟﺍ/ ﻩﺬﻫ ﻲﻓ ﻡﺍﺪﺨﺘﺳﻼﻟ ﺎﻬﺘﻣءﻼﻣ ﺢﺿﻮﺗ ﺕﺎﻣﻼﻋ

ﺕﺎﻜﻠﺘﻤﻤﻟﺍ ﻒﻠﺗ ﻭﺃ ﺔﻳﺪﺴﺟ ﺔﺑﺎﺻﻹ ﺽﺮﻌﺘﻟﺍ.

ﻞﻗﺎﻨﻟF

ﺔﻘﺑﺎﻄﻤﻟﺍ ﻥﻼﻋﺇ

ﻖﻁﺎﻨﻤﻟﺍ . ﻥﺃ ﺪﻛﺆﻤﻟﺍ ﻦﻣ ﻥﻮﻜﻳ ﺎﻣﺪﻨﻋ ﻻﺇ ﺔﻧﺎﻴﺼﻟﺍﻭ ﺐﻴﻛﺮﺘﻟﺍ ءﺍﺮﺟﺇ ﺐﺠﻳ ﻻ

ﻴﻏ ﺔﻘﻄﻨﻤﻟﺍﺓﺮﻄﺧ ﺮ . ﻰﻟﺇ ﺓﺮﻄﺧ ﺔﻘﻄﻨﻣ ﻲﻓ ﺔﻧﺎﻴﺼﻟﺍ ﻭﺃ ﺐﻴﻛﺮﺘﻟﺍ ﻱﺩﺆﻳ ﺪﻗ ﺫﺇ

ﻥﻣﻵﺍ ﻡﺍﺩﺧﺗﺳﻻﺍ ﺕﺍﺩﺎﺷﺭﺇ – ﺔﻠﺳﻠﺳROC800

ﺔﻠﺴﻠﺴﻟ ﺪﻌﺑ ﻦﻋ ﺕﺎﻴﻠﻤﻌﻟﺍ ﻲﻓ ﻢﻜﺤﺘﻟﺍ ﺓﺪﺣﻭ ROC800

4. ﻒﻴﻨﺼﺘﻟﺍ ﻞﻤﺤﺗ ﺔﻣﺪﺨﺘﺴﻤﻟﺍ ﺕﻼﺑﺎﻜﻟﺍ ﺕﻼﺻﻮﻣ ﻥﺃ ﺪﻛﺄﺗ75 ﺔﺟﺭﺩC ﻭﺃ

5. ﺓﺪﺣﻭ ﺐﻴﻛﺮﺘﺑ ﺖﻤﻗ ﺍﺫﺇIEC 62591 ﺔﻳﺰﻛﺮﻤﻟﺍ ﺔﺠﻟﺎﻌﻤﻟﺍ ﺓﺪﺣﻭ ﻭﺃ)CPU (

ﺮﻘﺗRemote Automation Solutions ﺔﻠﺴﻠﺳ ﺕﺎﺠﺘﻨﻣ ﻥﺃ ﻪﺒﺟﻮﻤﺑROC800

ﻭ 94/9/EC (ATEX) ﺔﻠﺼﻟﺍ ﺕﺍﺫ ﻯﺮﺧﻷﺍ ﻡﺎﻜﺣﻷﺍﻭ .

ﺔﻬﺟﺍﻭ ﻞﻴﺻﻮﺗ

FFI

ﻦﻋ ﺔﻗﺎﻄﻟﺍ ﻞﺼﻓ ﻰﻠﻋ ﺎًﻤﺋﺍﺩ ﺹﺮﺣﺍROC800 ﻱﺃ ءﺍﺮﺟﺇ ﻲﻓ ﻉﺮﺸﺗ ﻥﺃ ﻞﺒﻗ

ﺔﻴﻜﻠﺴﻟﺍ ﺕﻼﻴﺻﻮﺘﻟﺍ ﻉﺍﻮﻧﺃ ﻦﻣ ﻉﻮﻧ . ﺓﱢﺪﻌُﻤﻟﺎﺑ ﺔﻴﻜﻠﺳ ﺕﻼﻴﺻﻮﺗ ءﺍﺮﺟﺇ ﻱﺩﺆﻳ ﺪﻗ

ﺽﺮﻌﺘﻟﺍ ﻰﻟﺇ ﺔﻗﺎﻄﻟﺎﺑ ﺓﺩﱠﻭﺰﻣ ﻲﻫﻭ ﺕﺎﻜﻠﺘﻤﻤﻟﺍ ﻒﻠﺗ ﻭﺃ ﺔﻳﺪﺴﺟ ﺔﺑﺎﺻﻹ.

ﻞﻤﻌﻟﺍ ﺪﻨﻋ ﺓﺮﺋﺍﺪﻟﺍ ﻒﻠﺗ ﺐﻨﺠﺘﻟ ﻎﻳﺮﻔﺘﻟﺍ ﺕﺎﻁﺎﻴﺘﺣﺎﺑ ﻡﺰﺘﻟﺍ ،ﺓﺪﺣﻮﻟﺍ ﻞﺧﺍﺩ

ﺽﺭﺆﻣ ﻢﺼﻌﻣ ﻂﻳﺮﺷ ءﺍﺪﺗﺭﺍ ﻞﺜﻣ ،ﺔﻤﺋﻼﻤﻟﺍ ﻲﻜﻴﺗﺎﺘﺳﻭﺮﺘﻜﻟﻹﺍ.

ـﺑ ﺔﻗﺎﻄﻟﺍ ﻞﻴﺻﻮﺗ ﻞﺒﻗ ﻞﺧﺪﻟﺍ ﺔﻗﺎﻁ ﺔﻴﺒﻄﻗ ﻦﻣ ﻖﻘﺤﺗROC800 .

ﻴﺼﻟﺍﻭ ،ﺐﻴﻛﺮﺘﻟﺍ ءﺍﺮﺟﻹ ﺔﻣﺯﻻ ﺔﻴﻟﺎﺘﻟﺍ ﺕﺍﻭﺩﻷﺍﺎﻬﻠﺣﻭ ﺕﻼﻜﺸﻤﻟﺍ ﻑﺎﺸﻜﺘﺳﺍﻭ ،ﺔﻧﺎ :

ﻞﻴﻐﺸﺘﻟﺍ ﻡﺎﻈﻨﺑ ﻞﻤﻌﻳ ﻲﺼﺨﺷ ﺮﺗﻮﻴﺒﻤﻛMicrosoft® Windows® 2000

) ﻊﻣService Pack 2 ( ﻭﺃWindows XP ﻭﺃWindows Vista ﻭﺃ

Windows 7.

ﻦﻳﻮﻜﺗ ﺞﻣﺎﻧﺮﺑROCLINK™ 800 .

ﺲﺒﻠﻴﻓ ﻚﻔﻣ)ﺐﻟﺎﺼﺘﻣ ﺱﺃﺮﺑ .(

ﺢﻄﺴﻣ ﺱﺃﺮﺑ ﻚﻔﻣ .

ﺔﻬﺟﺍﻭFOUNDATION™ Fieldbus Interface ﺔﻠﻣﺎﻜﺘﻤﻟﺍ

ﺔﻬﺟﺍﻭ ﺐﻴﻛﺮﺗ ﻚﻨﻜﻤﻳFoundation Fieldbus Interface ﺔﻳﻭﺎﺣ ﻲﻓ

ROC827 ﺔﻠﺴﻠﺳ2 . ﺮﻈﻧﺍ ،ﺕﺎﻣﻮﻠﻌﻤﻟﺍ ﻦﻣ ﺪﻳﺰﻤﻟ

ـﺑ

ROC827 ﺪﻨﺘﺴﻤﻟﺍ ﺍﺬﻬﺑ.

ﻞﻜﺸﻟﺍ

ﺔﻠﺴﻠﺳ ﻖﺼﻠﻣ

ROC800

ﺓﺪﺣﻭ ﺕﺍﺩﺎﺷﺭﺇ ﻞﻴﻟﺩ

ﻦﻣﻵﺍ ﻡﺍﺪﺨﺘﺳﻻﺍ ﺕﺍﺩﺎﺷﺭﺈﺑ ﺹﺎﺨﻟﺍ ﺪﻨﺘﺴﻤﻟﺍ ﺍﺬﻫ ﻡﺪﺨﺘﺳﺍ)SUI ( ﻊﻣ

ﺔﻠﺴﻠﺴﻟ ﺪﻌﺑ ﻦﻋ ﺕﺎﻴﻠﻤﻌﻟﺍ ﻲﻓ ﻢﻜﺤﺘﻟﺍ ﺓﺪﺣﻭ ﺐﻠﻁ ﻦﻜﻤﻳROC800

ﻢﻜﺤﺘﻟﺍ ﺕﺍﺪﺣﻭ

ﻦﻣﻵﺍ ﻡﺍﺪﺨﺘﺳﻼﻟ ﺔﻴﻟﺎﺘﻟﺍ ﺔﺻﺎﺨﻟﺍ ﻁﻭﺮﺸﻟﺍ ﺯﺎﻬﺠﻟﺍ ﺍﺬﻫ ﺓﺩﺎﻬﺷ ﻦﻤﻀﺘﺗ)X:(

ﺰﺟﺎﺤﻟﺍ ﺍﺬﻫ ﺎﻬﻟ ﺽﺮﻌﺘﻳ ﻲﺘﻟﺍ ﺔﻴﺌﻴﺒﻟﺍ ﻑﻭﺮﻈﻟﺍ ﻡﺍﺪﺨﺘﺳﻻﺍﻭ ،ﺔﻧﺎﻴﺼﻟﺍﻭ . ﺪﻨﻋ

ﻞﻴﺼﻔﺘﻟﺎﺑ ﺔﻌّﻨﺼﻤﻟﺍ ﺔﻛﺮﺸﻟﺍ ﺕﺍﺩﺎﺷﺭﺇ ﻉﺎﺒﺗﺎﺑ ﻚﻴﻠﻋ ،ﻪﺘﻧﺎﻴﺻﻭ ﺯﺎﻬﺠﻟﺍ ﺐﻴﻛﺮﺗ

ﺯﺎﻬﺠﻠﻟ ﺔﻌﻗﻮﺘﻤﻟﺍ ﻞﻤﻌﻟﺍ ﺓﺮﺘﻓ ﻝﻼﺧ ﺔﻣﻼﺴﻟﺍ ﻥﺎﻤﻀﻟ .

ﻡﺍﺪﺨﺘﺳﻻﺍ ﺔﻘﻄﻨﻤﻟ ﺎﻬﻴﻠﻋ ﺎًﻗﺪﺼﻣ ﻭﺃ ﻢﺋﻼﻣ ﻮﺤﻧ ﻰﻠﻋ ﺓﺪﻤﺘﻌﻣ ﺔﻳﻭﺎﺣ ﻱﺃ ﻥﻮﻜﺗ

1 .

ROC800 ) ءﺰﺠﻟﺍD301217X012 .(

ﺔﻠﺴﻠﺴﻟ ﺪﻌﺑ ﻦﻋ ﺕﺎﻴﻠﻤﻌﻟﺍ ﻲﻓ ﻢﻜﺤﺘﻟﺍ

ﺒﻨﺘﻟﺍ ﻰﻠﻋ ﻉﻼﻁﻼﻟﻭ ﻑﺎﺸﻜﺘﺳﺍﻭ ﺐﻴﻛﺮﺘﻟﺍ ﺕﺍءﺍﺮﺟﻹ ﺔﻠﻣﺎﻜﻟﺍ ﻑﺎﺻﻭﻷﺍﻭ ﺕﺎﻬﻴ

ﻞﻴﻟﺪﻟﺍ ﺍﺬﻫ ﻰﻟﺇ ﻊﺟﺭﺍ ،ﺎﻬﻠﺣﻭ ﺕﻼﻜﺸﻤﻟﺍ . ،ﺞﺘﻨﻤﻟﺍ ﺍﺬﻫ ﻰﻠﻋ ﺐﻳﺭﺪﺘﻠﻟ ﺔﺟﺎﺤﺑ ﺖﻨﻛ ﺍﺫﺇ

ﻲﻠﺤﻤﻟﺍ ﺕﺎﻌﻴﺒﻤﻟﺍ ﺐﺘﻜﻤﺑ ﻞﺼﺗﺎﻓ.

ﻞﺧﺪﻟﺍ ﺕﺍﺪﺣﻭ ﻭﺃ ﺔﻳﺭﺎﻴﺘﺧﻻﺍ/ ﺔﻴﻨﻔﻟﺍ ﺕﺎﻔﺻﺍﻮﻤﻟﺍ ﻲﻓ ﺔﺟﺭﺪﻤﻟﺍ ﺝﺮﺨﻟﺍ

)ROC800( .

ﺔﻠﺴﻠﺴﻟ ﺪﻌﺑ ﻦﻋ ﺕﺎﻴﻠﻤﻌﻟﺍ ﻲﻓ

ﻳ ﺮﻌﺸﺘﺴﻤﻟﺍﻖﻴﻗﺭ ﻱﺭﺍﺪﺟ ﺰﺟﺎﺣ ﻰﻠﻋ ﻱﻮﺘﺤ . ،ﺐﻴﻛﺮﺘﻟﺍ ﻲﻋﺍﺮﻳ ﻥﺃ ﺐﺠﻳ

) ﻭﺃ“ROC800” ( ﻖﻳﺪﺼﺗ ﻡﺍﺪﺨﺘﺳﺎﺑATEX ﺍ ﻦﻣ ﻱﺃ ﻝﻼﺧ ﻦﻣ ﺕﻻﺎﺼﺗﻻ

1. ﺮﻌﺸﺘﺴﻣ ﻡﺍﺪﺨﺘﺳﺍ ﺔﻟﺎﺣ ﻲﻓRemote MVS ﺍﺬﻫ ﻥﺃ ﻆﺣﻻ ،ﺯﺎﻬﺠﻟﺍ ﺍﺬﻫ ﻊﻣ

2. ﺔﻳﻭﺎﺣ ﻲﻓ ﺯﺎﻬﺠﻟﺍ ﺐﻴﻛﺮﺘﺑ ﻢﻗIP54 ﻞﺛﺎﻤﻣ ﻊﻗﻮﻣ ﻭﺃ ﻞﻀﻓﺃ ﻭﺃ . ﻥﺃ ﺐﺠﻳ

) ﺔﻘﻄﻨﻤﻟﺍ2 .(

3. ﺔﻣﺪﺨﻟﺍ ﻲﻓ ﺭّﺪﻘﻤﻟﺍ ﻞﺧﺪﻟﺍ ﺪﻬﺟ ﺯﻭﺎﺠﺗ ﻡﺪﻋ ﻦﻣ ﺪﻛﺄﺗ .

Remote Automation Solutions

ﻊﻗﻮﻣ ﺐﻳﻭ: www.EmersonProcess.com/Remote

D301201X012

ﺔﺤﻔﺻ

ROC809SD.DSF

9.51 in.

(242 mm)

9.60 in.

(244 mm)

7.50 in.

(191 mm)

ROC809BT.DSF

ءﺰﺠﻟﺍ

ﻦﻣﻵﺍ ﻡﺍﺪﺨﺘﺳﻻﺍ ﺕﺍﺩﺎﺷﺭﺇ – ﺔﻠﺴﻠﺳROC800

ﻒﻴﻨﺼﺗ ﻰﻠﻋ ﻅﺎﻔﺤﻟﺍ ﻥﺎﻤﺿ ﻞﺟﺃ ﻦﻣ ﺽﺮﻐﻟﺍ ﺍﺬﻬﻟ ﺔﻳﻭﺎﺤﻟﺍ ﻲﻓIP54

ﺹﻮﻠﺨﻟﺍ ﺕﺎﻓﺎﺴﻣ ﻊﻴﻤﺟ ﻦﻣ ﻖﻘﺤﺘﻟﺍ ﻰﻠﻋ ﺹﺮﺣﺍ ،ﺔﻳﻭﺎﺣ ﺭﺎﻴﺘﺧﺍ ﺪﻨﻋ . ﺹﺮﺣﺍﻭ

ﻞﻜﺸﻟﺍ

2 ﻭ

1. ﻢﻠﺘﺴﺗROC800 ﻕﻭﺪﻨﺻ ﻲﻓ .ﻕﻭﺪﻨﺼﻟﺍ ﻦﻣ ﻪﺟﺮﺧﺃ.

2. ـﻟ ﺎًﺒﺳﺎﻨﻣ ﺎًﻧﺎﻜﻣ ﺩﺪﺣROC800 . ﺐﻴﻛﺮﺗ ﻰﻠﻋ ﺹﺮﺣﺍROC800 ﺔﻳﻭﺎﺣ ﻲﻓ

ﺝﺎﺘﺤﻳ ﺚﻴﺣ ،ﻡﺪﺨﺘﺴﻤﻠﻟ ﺓﺩﻭﺰﻣROC800 ﻟ ﺮﺷﺎﺒﻤﻟﺍ ﺽﺮﻌﺘﻟﺍ ﻦﻣ ﺔﻳﺎﻤﺤﻠﻟ ﺭﺎﻄﻣﻸ

ﻞﻛﺂﺘﻟﺍ ﻰﻠﻋ ﺪﻋﺎﺴﺗ ﻲﺘﻟﺍ ءﺍﻮﺟﻷﺍﻭ ﺓﺮﻳﺎﻄﺘﻤﻟﺍ ﺔﺑﺮﺗﻷﺍﻭ ﺞﻠﺜﻟﺍﻭ ﺪﻴﻠﺠﻟﺍﻭ . ﺔﻟﺎﺣ ﻲﻓ

ﺐﻴﻛﺮﺗROC800 ﻒﻴﻨﺼﺘﻟﺍ ﻞﻤﺤﺗ ﺔﻳﻭﺎﺣ ﻲﻓ ﻪﻌﺿﻭ ﺐﺠﻳ ،ﻲﻧﺎﺒﻤﻟﺍ ﺪﺣﺃ ﺝﺭﺎﺧ

IP54 )ﻞﻀﻓﺃ ﻭﺃ.(

ﺔﻈﺣﻼﻣ: ﺖﻌﺿﻭ ﺍﺫﺇROC800 ﻖﻓﺮﻤﻟﺍ ﺔﻟﺎﻁﻹﺍ ﻞﺑﺎﻛ ﻡﺪﺨﺘﺳﺎﻓ ،ﺔﻳﻭﺎﺣ ﻞﺧﺍﺩ

ﻲﺋﺍﻮﻬﻟﺍ ﻊﺿﻮﻟﺝﺭﺎﺧ ﺔﻳﻭﺎﺤﻟﺍ .ﺣﺈﺑ ﻢﻗ ﺎﻬﻌﻨﺼﺑ ﻡﻮﻘﺗ ﺕﺎﺤﺘﻓ ﻱﺃ ﻖﻠﻏ ﻡﺎﻜ

ﺏﻮﻠﻄﻤﻟﺍ .

ﺕﺎﻔﺻﺍﻮﻤﻟﺍ

ﺔﻗﺎﻄﺑ ﻞﺧﺩ ﺓﺪﺣﻭ12 ﺮﻤﺘﺴﻤﻟﺍ ﺭﺎﻴﺘﻟﺍ ﻦﻣ ﺖﻟﻮﻓ :

11.25 ﻰﻟﺇ16 ﻟﻮﻓﺮﻤﺘﺴﻤﻟﺍ ﺭﺎﻴﺘﻟﺍ ﻦﻣ ﺖ.

24 ﺮﻤﺘﺴﻤﻟﺍ ﺭﺎﻴﺘﻟﺍ ﻦﻣ ﺖﻟﻮﻓ :

ﺔﻗﺎﻄﺑ ﻞﺧﺩ ﺓﺪﺣﻭ

20 ﻰﻟﺇ30 ﺮﻤﺘﺴﻤﻟﺍ ﺭﺎﻴﺘﻟﺍ ﻦﻣ ﺖﻟﻮﻓ.

30 ﺮﻤﺘﺴﻤﻟﺍ ﺭﺎﻴﺘﻟﺍ ﻦﻣ ﺖﻟﻮﻓ :

ﺔﻗﺎﻄﺑ ﻞﺧﺩ ﺓﺪﺣﻭ

11 ﻰﻟﺇ30 ﻟﺍ ﺭﺎﻴﺘﻟﺍ ﻦﻣ ﺖﻟﻮﻓﺮﻤﺘﺴﻤ.

ﺔﻗﺎﻄﻟﺍ

ﻞﻴﻐﺸﺘﻟﺍ ﻕﺎﻄﻧ:

5 ﻰﺼﻗﺃ ﺪﺤﺑ ﺮﻴﺒﻣﺃ.

ﻞﺧﺪﻟﺍ ﺭﺎﻴﺗ :

ﻞﻴﻐﺸﺘﻟﺍ ﻕﺎﻄﻧ :

2 ﻰﺼﻗﺃ ﺪﺤﺑ ﺮﻴﺒﻣﺃ.

ﻞﺧﺪﻟﺍ ﺭﺎﻴﺗ :

ﻞﻴﻐﺸﺘﻟﺍ ﻕﺎﻄﻧ :

7 ﻰﺼﻗﺃ ﺪﺤﺑ ﺮﻴﺒﻣﺃ.

ﻞﺧﺪﻟﺍ ﺭﺎﻴﺗ :

ﺩﺍﻮﻤﻟﺍ

ﺔﻣﺪﺨﻟﺍﻭ ﺔﻴﻜﻠﺴﻟﺍ ﺕﻼﻴﺻﻮﺘﻠﻟ ﻲﻓﺎﻜﻟﺍ ﺹﻮﻠﺨﻟﺍ ﺮﻴﻓﻮﺗ ﻰﻠﻋ . ﺮﻈﻧﺍ

ﻞﻜﺸﻟﺍ

3 .

ﻙﻼﺳﻷﺍ ﺓﺎﻨﻗ ﺔﻴﻄﻏﺃ: ﻦﻴﻠﻴﺑﻭﺮﺒﻴﻟﻮﺒﻟﺍ ﻚﻴﺘﺳﻼﺑ.

ﺔﺒﻠﻌﻟﺍ : ﻞﻳﺮﺘﻧﻮﻠﻳﺮﻛﺃ ﻦﻳﺩﺎﺗﻮﺑ ﻦﻳﺮﻳﺎﺘﺳ ﻚﻴﺘﺳﻼﺑ)ABS.(

ﺕﺍﺪﺣﻮﻟﺍ: ﺕﺎﺒﻳﺬﻤﻠﻟ ﻡﻭﺎﻘﻣ ،ﻱﺭﺍﺮﺣ ﻚﻴﺘﺳﻼﺑ ﺮﺘﺴﻟﻮﺑ.

ﺔﻴﺌﻴﺒﻟﺍ ﺕﺎﻔﺻﺍﻮﻤﻟﺍ

ﻞﻴﻐﺸﺘﻟﺍ ﺓﺭﺍﺮﺣ ﺔﺟﺭﺩ: 40- ﻰﻟﺇ+75° ﺔﻳﻮﺌﻣ.

40- ﻰﻟﺇ+85° ﺔﻳﻮﺌﻣ.

IEC68-2-3 ؛5 ﻰﻟﺇ95 %ﻒﺛﺎﻜﺗ ﻥﻭﺩ.

ﺓﺭﺍﺮﺤﻟﺍ ﺔﺟﺭﺩ ﻦﻳﺰﺨﺘﻟﺍ ءﺎﻨﺛﺃ:

ﺔﻴﺒﺴﻨﻟﺍ ﺔﺑﻮﻁﺮﻟﺍ:

ﻥﺯﻮﻟﺍ

1.65 ﺔﻳﺰﻛﺮﻤﻟﺍ ﺔﺠﻟﺎﻌﻤﻟﺍ ﺓﺪﺣﻭﻭ ﺔﻴﺳﺎﺳﻷﺍ ﺔﺣﻮﻠﻟﺍﻭ ﺖﻴﺒﻤﻠﻟ ﻢﺠﻛ)CPU.(

ﻞﺧﺪﻟﺍ ﺕﺍﺪﺣﻭ/ﺝﺮﺨﻟﺍ: ﻦﻣ ﻉﻮﻨﺘﺗ49 ﻰﻟﺇ60 ﻢﺟ.

ﻡﺩﻮﻤﻟﺍ ﺓﺪﺣﻭ: 113.4 ﻢﺟ.

ﺓﺪﺣﻭEIA-232 (RS-232) :47.6 ﻢﺟ.

ﺪﺣﻭ ﺓEIA-422/485 (RS-422/485) :49.9 ﻢﺟ.

ﺓﺪﺣﻭMVS :61.2 ﻢﺟ. ﺔﻗﺎﻄﺑ ﻞﺧﺩ ﺓﺪﺣﻭ12 ﺮﻤﺘﺴﻤﻟﺍ ﺭﺎﻴﺘﻟﺍ ﻦﻣ ﺖﻟﻮﻓ :97.5 ﻢﺟ. ﺔﻗﺎﻄﺑ ﻞﺧﺩ ﺓﺪﺣﻭ24 ﺮﻤﺘﺴﻤﻟﺍ ﺭﺎﻴﺘﻟﺍ ﻦﻣ ﺖﻟﻮﻓ :120 ﻢﺟ. ﺔﻗﺎﻄﺑ ﻞﺧﺩ ﺓﺪﺣﻭ30 ﺮﻤﺘﺴﻤﻟﺍ ﺭﺎﻴﺘﻟﺍ ﻦﻣ ﺖﻟﻮﻓ :91 ﻢﺟ.

ـﻟ ﻲﺒﻧﺎﺟ ﺮﻈﻨﻣ

ROC809

ﻞﻜﺸﻟﺍ

2 .

ﺎﺘﻟﺍ ﺔﻴﺑﻭﺭﻭﻷﺍ ﺮﻴﻳﺎﻌﻤﻠﻟ ﺎًﻘﻓﻭ ﻪﻤﻴﻴﻘﺗ ﻢﺗ ﺔﻴﻟ)EMC:(

EN61000-4-2 )ﻲﻜﻴﺗﺎﺘﺳﻭﺮﺘﻜﻟﻹﺍ ﻎﻳﺮﻔﺘﻟﺍ ﻦﻣ ﺔﻳﺎﻤﺤﻟﺍ.( EN61000-4-3 )ﺔﻴﺴﻴﻁﺎﻨﻐﻣﻭﺮﻬﻜﻟﺍ ﻝﻮﻘﺤﻟﺍ ﻦﻣ ﺔﻳﺎﻤﺤﻟﺍ.( EN61000-4-4 )ﺔﻌﻳﺮﺴﻟﺍ ﺔﻴﺑﺮﻬﻜﻟﺍ ﺕﻻﺎﻘﺘﻧﻻﺍ ﻦﻣ ﺔﻳﺎﻤﺤﻟﺍ.( EN61000-4-5 )ﺊﺟﺎﻔﻤﻟﺍ ﺭﺎﻴﺘﻟﺍ ﻦﻣ ﺔﻳﺎﻤﺤﻟﺍ .(

ﻤﻟﺍ ﺔﻳﺎﻤﺤﻟﺍﺓﺭﺍ.(

EN61000-4-6 )ﺪ

ﺕﺎﻘﻳﺪﺼﺘﻟﺍ

EN55011 )ﺕﺎﺛﺎﻌﺒﻧﻻﺍ .(

ﺔﻴﻟﺎﺘﻟﺍ ﺔﻴﺑﻭﺭﻭﻷﺍ ﺮﻴﻳﺎﻌﻤﻠﻟ ﺎًﻘﻓﻭ ﻪﻤﻴﻴﻘﺗ ﻢﺗ)ATEX:(

EN60079-0:2012 .

EN60079-15:2010.

Sira ﺯﺍﺮﻄﻛW40135.

ﻦﻣ ﺪﻤﺘﻌﻣ

ﺔﻴﻟﺎﺘﻟﺍ ﺮﻴﻳﺎﻌﻤﻠﻟ ﺎًﻘﻓﻭ ﻪﻤﻴﻴﻘﺗ ﻢﺗ )IEC :(

)ﺱﺩﺎﺴﻟﺍ ﺭﺍﺪﺻﻹﺍ (

IEC 60079-0:2011

IEC 60079-15:2010، ﻊﺑﺍﺮﻟﺍ ﺭﺍﺪﺻﻹﺍ

ﺨﻟﺍ ﻦﻛﺎﻣﻸﻟ ﺞﺘﻨﻤﻟﺍ ﺕﺎﻣﻼﻋﺓﺮﻄ:

ﻞﻜﺸﻟﺍ

ـﻟ ﻲﻠﻔﺳ ﺮﻈﻨﻣ

ROC809

3 .

3. ﺖّﻴﺒﻣ ﺐﻴﻛﺮﺗ ﻢﺘﻳROC800 ﻲﺒﻴﻀﻗ ﻰﻠﻋDIN ﺱﺎﻘﻣ35 ×7.5 ﻢﻣ .

ﻞﻜﺸﻟﺍ

ﺮﻈﻧﺍ

Ex nA IICT4 Gc (–40°C ≤ T

II 3 G.

Cert. No. Sira 05ATEX4046X

amb

≤ +75°C),

D301201X012

ﺔﺤﻔﺻ

809back.dsf

ﺃ

ﺐﻴﻀﻗ ﻞﻣﺎﺣDIN

ﺃ

ءﺰﺠﻟﺍ

ﻦﻣﻵﺍ ﻡﺍﺪﺨﺘﺳﻻﺍ ﺕﺍﺩﺎﺷﺭﺇ – ﺔﻠﺴﻠﺳROC800

• ﺍًﺪﻴﺟ ﺎًﻀﻳﺭﺄﺗ ﺐﻄﻘﻟﺍ ﺔﺒﻟﺎﺳ ﺔﻳﺎﻤﺤﺑ ﺩﻭﺰﻤﻟﺍ ﺏﻮﺒﻧﻷﺍ ﺪﻌﻳ ﻻ . ﺐﻄﻘﻟﺍ ﻂﺑﺮﺗ ﻻ

ﺏﻮﺒﻧﻷﺍ ﻦﻣ ﺐﻟﺎﺴﻟﺍ ءﺰﺠﻟﺎﺑ ﻙﺮﺘﺸﻤﻟﺍ .

• ﺯﺎﻬﺠﻟ ﻲﺿﺭﻷﺍ ﺐﻴﻛﺮﺗ ﺔﻘﻳﺮﻁ ﺪﻤﺘﻌﺗROC800 ﺏﻮﺒﻧﻷﺍ ﻥﺎﻛ ﺍﺫﺇ ﺎﻣ ﻰﻠﻋ

ﺔﻳﺎﻤﺤﺑ ﺍًﺩﻭﺰﻣ ﺐﻄﻘﻟﺍ ﺔﺒﻟﺎﺳ . ﺐﺠﻳ ،ﺐﻄﻘﻟﺍ ﺔﺒﻟﺎﺳ ﺔﻳﺎﻤﺤﺑ ﺓﺩﻭﺰﻤﻟﺍ ﺐﻴﺑﺎﻧﻷﺍ ﻲﻓ

ﻝﺰﻋROC ﺏﻮﺒﻧﻷﺍ ﻦﻋ ﺎًﻴﺑﺮﻬﻛ . ﺔﻜﺒﺸﻟﺍ ﻭﺃ ﺐﻴﻀﻘﻟﺍ ﺔﻗﻭﺎﻌﻣ ﻎﻠﺒﺗ ﻥﺃ ﺐﺠﻳ

ﺔﻴﺿﺭﻷﺍ ﻑﺍﺮﻁﻷﺍ ﻊﻴﻤﺠﻟ ﻲﺿﺭﻷﺍ ﻰﻟﺇ ﻲﺿﺭﻷﺍ ﻦﻣ25 ﺎﻤﻛ ،ﻞﻗﺃ ﻭﺃ ﻡﻭﺃ

ﺔﻴﺿﺭﻷﺍ ﺔﻤﻈﻧﻷﺍ ﺭﺎﺒﺘﺧﺍ ﺓﺰﻬﺟﺃ ﺪﺣﺃ ﻡﺍﺪﺨﺘﺳﺎﺑ ﺲﻴﻘﻣ ﻮﻫ .

5. ﻚﻠﺳ ﻞﻴﺻﻮﺘﺑ ﻢﻗROC800 ﻞﻛ ﺔﻣﺪﻘﻤﺑ ﺔﻴﻓﺮﻄﻟﺍ ﺕﺎﻋﻮﻤﺠﻤﻟﺍ ﻝﻼﺧ ﻦﻣ

ﺓﺪﺣﻭ . ﻢﺠﺤﺑ ﻙﻼﺳﻷﺍ ﺔﻴﻓﺮﻄﻟﺍ ﺕﺎﻋﻮﻤﺠﻤﻟﺍ ﻞﺒﻘﺗ12 AWG ﺮﻐﺻﺃ ﻭﺃ.

ﺔﻟﺍﺯﻺﻟ ﺔﻠﺑﺎﻘﻟﺍ ﺔﻋﻮﻤﺠﻤﻟﺍ ﻂﻐﺿ ﻑﺍﺮﻁﺄﺑ ﻚﻠﺴﻟﺍ ﻞﻴﺻﻮﺘﻟ:

• ﻚﻠﺴﻟﺍ ﻑﺮﻁ ﺮﻴﺸﻘﺘﺑ ﻢﻗ) ¼ﻰﺼﻗﺃ ﺪﺤﺑ ﺔﺻﻮﺑ.(

• ءﺎﻬﻧﻹﺍ ﻲﻏﺮﺑ ﻞﻔﺳﺃ ﻚﺒﺸﻤﻟﺍ ﻲﻓ ﻑﻮﺸﻜﻤﻟﺍ ﻑﺮﻄﻟﺍ ﻞﺧﺩﺃ.

• ﻲﻏﺮﺒﻟﺍ ﻂﺑﺭﺍ .

ﻥﺃ ﻲﻐﺒﻨﻳ ﻦﻤﻀﺘﻳROC800 ﺮﺋﺍﻭﺩ ﺐﻨﺠﺘﻟ ﻞﻗﻷﺍ ﻰﻠﻋ ﺍًﺪﺣﺍﻭ ﺎًﻓﻮﺸﻜﻣ ﺍﺮﱠﺸﻘُﻣ ﺎًﻜﻠﺳ

ﻲﺋﺎﺑﺮﻬﻜﻟﺍ ﺮﺼﻘﻟﺍ .ﺪﺸﻟﺍ ﺐﻨﺠﺘﻟ ﺕﻼﻴﺻﻮﺘﻟﺍ ءﺍﺮﺟﺇ ﺪﻨﻋ ءﺎﺨﺗﺭﻻﺍ ﺾﻌﺑ ﻙﺮﺗﺍ.

ﺃ- ﺔﻗﺎﻄﻟﺍ ﻚﻠﺳ ﻞّﺻﻭ . ﺔﻗﺎﻄﻟﺍ ﻙﻼﺳﺃ ﻒﺻﻭ ﻊﺟﺍﺭﻭ ﺔﻗﺎﻄﻟﺍ ﺕﺎﺒﻠﻄﺘﻣ ًﻻﻭﺃ ﺩﺪﺣ

ﻞﺼﻔﻟﺍ

ﻴﻠﻤﻌﻟﺍ ﻲﻓ ﻢﻜﺤﺘﻟﺍ ﺓﺪﺣﻭ ﺕﺍﺩﺎﺷﺭﺇ ﻞﻴﻟﺩﺔﻠﺴﻠﺴﻟ ﺪﻌﺑ ﻦﻋ ﺕﺎ

ﻞﻴﺻﻮﺘﻟﺍ ﺔﻴﺒﻄﻗ ﺔﺤﺻ ﻦﻣ ﻖﻘﺤﺗ .

3 ﻲﻓ

ﻲﻓ ﺩﺭﺍﻮﻟﺍ

ROC800 ) ءﺰﺠﻟﺍD301217X012.(

ـﻟ ﻰﻠﻔﺴﻟﺍ ﺔﻓﺎﺤﻟﺍ ﻥﺃ ﻦﻣ ﺪﻛﺄﺘﻟﺍ ﻊﻣ ،ﺔﻴﺳﺎﺳﻷﺍROC800 ﺔﺣﻮﻠﻟ ﺔﻳﺯﺍﻮﻣ .

• ﻲﺒﻴﻀﻗ ﺐﻴﻛﺮﺘﺑ ﻢﻗDIN ﻰﻠﻋ ﻦﻴﻳﻮﻠﻌﻟﺍROC800 .

• ﻲﺒﻴﻀﻗ ﺐﻴﻛﺮﺘﺑ ﻢﻗDIN ﺔﻴﺳﺎﺳﻷﺍ ﺔﺣﻮﻠﻟﺍ ﻰﻠﻋ ﻦﻴﻴﻠﻔﺴﻟﺍ.

• ﺛ ﺖّﺒROC800 ﺔﺣﻮﻠﻟﺍ ﻰﻠﻋ ﻪﺒﻴﻛﺮﺗ ﻢﺗ ﻱﺬﻟﺍ ﻲﻠﻔﺴﻟﺍ ﺐﻴﻀﻘﻟﺍ ﻰﻠﻋ

• ـﺑ ﻱﻮﻠﻌﻟﺍ ءﺰﺠﻟﺍ ﺭﺩﺃROC800 ﺔﺣﻮﻠﻟ ﺎًﻳﺯﺍﻮﻣ ﺢﺒﺼﻳ ﻰﺘﺣ ﻩﺭﻮﺤﻣ ﻰﻠﻋ.

• ﺐﻴﻀﻘﻟ ﻱﻮﻠﻌﻟﺍ ﻂﻳﺮﺸﻟﺍ ﻂﺑﺭﺍDIN ﺔﺣﻮﻠﻟﺎﺑ.

ﻞﻜﺸﻟﺍ

5 (

ﻞﻜﺸﻟﺍ

5 (ﻭﺃ

ﺮﻤﺘﺴﻤﻟﺍ ﺭﺎﻴﺘﻟﺍ ﺔﻗﺎﻁ ﺭﺪﺼﻣ ﺕﻼﻴﺻﻮﺗ ﻞﻤﻌﻟ:

• ﺎًﻤﺋﻼﻣ ﻚﻟﺫ ﻥﺎﻛ ﺍﺫﺇ ،ﻞﺠﺴﻟﺍ ﺕﺎﻧﺎﻴﺑ ءﺍﺮﺟﺇﻭ ﻲﻁﺎﻴﺘﺣﻻﺍ ﻦﻳﻮﻜﺘﻟﺍ ءﺍﺮﺟﺈﺑ ﻢﻗ .

• ﺔﻣﺪﺨﻟﺍ ﻉﺎﻄﻘﻧﺍ ﺪﻨﻋ ﺔﺌﺟﺎﻔﻤﻟﺍ ﺕﺍﺭﺎﻴﺘﻟﺍ ﻦﻣ ﺔﻳﺎﻗﻭ ﺯﺎﻬﺟ ﺐﻴﻛﺮﺗ ﻚﻨﻜﻤﻳ.

• ﺔﻟﺍﺯﺈﺑ ﻢﻗ ﻦﻣ ﻯﺮﺧﻷﺍ ﺔﻗﺎﻄﻟﺍ ﺭﺩﺎﺼﻣ ﻊﻴﻤﺟROC800 .

• ﻞﺧﺪﻟﺍ ﺔﻗﺎﻁ ﺭﺪﺼﻣ ﻲﻓ ﺮﻬﺼﻣ ﺐﻴﻛﺮﺘﺑ ﻢﻗ .

• ﺲﺒﻘﻤﻟﺍ ﻦﻣ ﺔﻴﻓﺮﻄﻟﺍ ﺔﻋﻮﻤﺠﻤﻟﺍ ﻞﺻﻮﻣ ﺝﺮﺧﺃ .

• ﻦﻣ ﻑﻮﺸﻜﻣ ﻚﻠﺳ ﻑﺮﻁ ﻞﻛ ﻞﺧﺩﺃ :

o ﺪﻬﺠﺑ ﺮﻤﺘﺴﻤﻟﺍ ﺭﺎﻴﺘﻟﺍ ﺭﺪﺼﻣ12 ءﺎﻬﻧﻹﺍ ﻲﻏﺮﺑ ﻞﻔﺳﺃ ﻚﺒﺸﻤﻟﺍ ﻲﻓ ﺖﻟﻮﻓ

ﻢﺋﻼﻤﻟﺍBAT+ / BAT– ) ﺮﻈﻧﺍ

o ﺘﺴﻤﻟﺍ ﺭﺎﻴﺘﻟﺍ ﺭﺪﺼﻣ ﺪﻬﺠﺑ ﺮﻤ24 ءﺎﻬﻧﻹﺍ ﻲﻏﺮﺑ ﻞﻔﺳﺃ ﻚﺒﺸﻤﻟﺍ ﻲﻓ ﺖﻟﻮﻓ

+/- . ﻑﺮﻄﻟﺍ ﻥﻮﻜﻳ ﻥﺃ ﺐﺠﻳ + ﺮﻬﺼﻤﺑ ﺎًﻀﻳﺃ ﺍًﺩﻭﺰﻣ) ﺮﻈﻧﺍ

ﻭﺃ

ﻞﻜﺸﻟﺍ

ﻦﻣ ﻲﻔﻠﺨﻟﺍ ﺐﻧﺎﺠﻟﺍ

ROC809

ﺔﻴﻟﺎﺘﻟﺍ ﺕﺎﻬﻴﺟﻮﺘﻟﺍ ﻊﺒﺗﺎﻓ ،ﺎًﻳﺭﻭﺮﺿ ﺯﺎﻬﺠﻟﺍ ﺾﻳﺭﺄﺗ ﺖﻧﺎﻛ ﺍﺫﺇ :

ﺔﻣﺪﺨﻟﺍ ﻉﺎﻄﻘﻧﺍ ﻰﺘﺣ ًﻼﺻﺍﻮﺘﻣ ﺎًﻴﺑﺮﻬﻛ .

ﻡﺎﻈﻨﻟﺍ ﻞﺧﺍﺩ ﻲﺿﺭﻷﺍ ﻑﺎﻔﺘﻟﺍ ﻲﻓ ﺐﺒﺴﺘﻟﺍ ﻞﺜﻣ ،ﺕﻼﻜﺸﻣ ﻰﻟﺇ . ﺾﻳﺭﺄﺗ ﻥﺇ

ﺭﺎﻴﺗ ﺔﻴﻄﻟﻮﻓ ﺭﺪﺼﻣ ﺔﻤﻈﻧﺃ ﻰﻠﻋ ﺔﻣﺪﺨﻟﺍ ﻉﺎﻄﻘﻧﺍ ﺪﻨﻋ ﺔﺌﺟﺎﻔﻤﻟﺍ ﺕﺍﺭﺎﻴﺘﻟﺍ

ﺭﺎﻴﺘﻟﺎﺑ ﺔﺌﺟﺎﻔﻤﻟﺍ ﺕﺎﻘﻓﺪﺘﻟﺍﻭ ﻕﺮﺒﻟﺍ ﻦﻣ ﻪﺒﻴﻛﺮﺗ ﻢﺗ ﻱﺬﻟﺍ ﺯﺎﻬﺠﻟﺍ ﺔﻳﺎﻤﺤﻟ ﺮﻤﺘﺴﻣ .

ﺔﻳﺎﻤﺣ ﺯﺎﻬﺟ ﺎًﻀﻳﺃ ﻙﺭﺎﺒﺘﻋﺍ ﻲﻓ ﻊﻀﺗ ﻥﺃ ﻦﻜﻤﻳ ﺭﺎﻴﺘﻟﺍ ﺪﺿ ﻲﻔﺗﺎﻫ ﺮﻴﻐﺘﻤﻟﺍ

ﻲﻔﺗﺎﻬﻟﺍ ﻝﺎﺼﺗﻻﺍ ﻂﻤﻨﺑ ﻞﻤﻌﻳ ﻡﺩﻮﻣ ﺔﻄﺳﺍﻮﺑ ﺔﻳﺭﺎﻴﺘﺧﻻﺍ ﺕﻻﺎﺼﺗﻻﺍ ﺓﺪﺣﻮﻟ.

4 .

ﻚﺘﻛﺮﺸﺑ ﺔﺻﺎﺨﻟﺍ ﺾﻳﺭﺄﺘﻟﺍ . ﺽّﺭﺆﻣﺯﺎﻬﺟ ﻦﻴﺑ ﺔﻠﻴﺻﻮﺗ ﻞﻤﻌﺑ ﻡﻮﻘﺗ ﺖﻨﻛ ﺍﺫﺇ ﻦﻜﻟﻭ

ﺔﻣﺪﺨﻟﺍ ﻉﺎﻄﻘﻧﺍ ﺪﻨﻋ ﺾﻳﺭﺄﺘﻟﺍ . ﺯﺎﻬﺠﻟﺍ ﺾﻳﺭﺄﺗ ﺕﻼﺻﻮﻣ ﻊﻴﻤﺟ ﺢﻴﺘﺗ ﻥﺃ ﺐﺠﻳ

ﺓﺪﺣﻭ ﻞﻴﻐﺸﺗROCﻕﺮﺒﻟﺍ ﻦﻣ ﺎﻬﻴﻤﺤﻳ ﻪﻧﺃ ﺎﻤﻛ ، . ﻦﻣ ﺔﻳﺎﻗﻭ ﺯﺎﻬﺟ ﺐﻴﻛﺮﺘﺑ ﻢﻗ

4. ﺓﺪﺣﻭ ﺐﻴﻛﺮﺘﺑ ﻢﻘﻓ ،ﺾﻳﺭﺄﺘﻟﺎﺑ ﺔﺻﺎﺧ ﺕﺎﺒﻠﻄﺘﻣ ﻚﺘﻛﺮﺸﻟ ﻦﻜﻳ ﻢﻟ ﺍﺫﺇ

ROC800 "ﻢﺋﺎﻋ ﻡﺎﻈﻨﻛ" )ﻲﺿﺭﻷﺎﺑ ﻞﺼﺘﻣ ﺮﻴﻏ .( ﺪﻋﺍﻮﻗ ﻊﺒﺗﺍ ،ﻚﻟﺫ ﻑﻼﺨﺑﻭ

ﺬﻔﻨﻣﻭROC800 EIA-232 (RS-232) ﻢﻘﻓ ،ﺾﻳﺭﺄﺘﺑ ﺔﻗﺎﻁ ﺭﺪﺼﻣ

ROC800 .

• ﻡﺎﻈﻧ ﻲﻬﺘﻨﻳ ﻥﺃ ﺐﺠﻴﻓ ،ﺮﻤﺘﺴﻣ ﺭﺎﻴﺗ ﺔﻴﻄﻟﻮﻓ ﺭﺪﺼﻣ ﺯﺎﻬﺠﻟﺍ ﻡﺍﺪﺨﺘﺳﺍ ﺪﻨﻋ

– ﻞﻣﺎﺤﻟﺍ ﻯﺮﺠﻤﻟﺍ ﻭﺃ ﻚﻠﺴﻟﺍ ﻚﻟﺫ ﻲﻓ ﺎﻤﺑ ﺔﻗﺎﻄﻟﺍ ﺭﺪﺼﻣ ﺕﻼﺻﻮﻤﻟ– ﺍًﺭﺎﺴﻣ

• ﻥﺎﻴﺣﻷﺍ ﺐﻟﺎﻏ ﻲﻓ ﺪﻴﺠﻟﺍ ﺮﻴﻏ ﻭﺃ ﺊﻁﺎﺨﻟﺍ ﺾﻳﺭﺄﺘﻟﺍ ﺕﺎﺳﺭﺎﻤﻣ ﻱﺩﺆﺗ ﻥﺃ ﻦﻜﻤﻳ

ROC ﻰﻠﻋ ﻲﺋﺎﺑﺮﻬﻜﻟﺍ ﺞﻴﺠﻀﻟﺍ ﺕﺍﺮﻴﺛﺄﺗ ﻞﻴﻠﻘﺗ ﻰﻠﻋ ﺪﻋﺎﺴﻳ ﻢﺋﻼﻣ ﻮﺤﻧ ﻰﻠﻋ

D301201X012

ﺔﺤﻔﺻ

24 VOLT DC/12 VOLT DC POWER CONVERTER

OTHER 12 VOLT DC NOMINAL SOURCE

AC TO 11 TO 30 VOLT DC POWER SUPPLY

12 VOLT DC BATTERY BANK

AC TO 12 VOLT DC POWER SUPPLY

BATTERY

POWER

REGULATOR

SOLAR

PANEL

ﺔﻗﺎﻄﻟﺍ ﺔﺣﻮﻟ

ءﺰﺠﻟﺍ

ﻦﻣﻵﺍ ﻡﺍﺪﺨﺘﺳﻻﺍ ﺕﺍﺩﺎﺷﺭﺇ – ﺔﻠﺴﻠﺳROC800

ﺔﻗﺎﻄﻟﺍ ﻞﺧﺩ ﺓﺪﺣﻭ ﻰﻠﻋPM-12 ﻭﺃPM-30 ﻭﺃ

ﻞﻜﺸﻟﺍ

ﻦﻳﻮﻜﺗ ﺞﻣﺍﺮﺑ ﻡﺪﺨﺘﺴﻣ ﻞﻴﻟﺩ

ROCLINK™ 800 ) ﺔﻠﺴﻠﺴﻟ

ﺮﺷﺆﻣ ﺮﻤﺘﺴﻳ ﻻ ﺪﻗSTATUS ﻞﻴﻐﺸﺘﻟﺍ ءﺎﻨﺛﺃ ﺓءﺎﺿﻹﺍ ﻲﻓ . ﺮﻈﻧﺍ

ﻖﻓﺪﺘﻟﺍ ﺕﺎﺑﺎﺴﺣ ءﺍﺮﺟﺈﺑ .ﻡﺰﻠﻳ ﻻ ،ﻱﺩﺎﻌﻟﺍ ﻡﺍﺪﺨﺘﺳﻻﺍﻭ ﻞﻴﻐﺸﺘﻟﺍ ءﺎﻨﺛﺃ ﻂﺒﻀﻟﺍ ءﺍﺮﺟﺇ

ﺯﺎﻬﺠﻟﺍ ﺍﺬﻬﻟ ﻡﺪﺨﺘﺴﻤﻟﺍ ﺔﻓﺮﻌﻤﺑ .

ﺮﺴﻟﺍ ﻞﻴﻐﺸﺘﻟﺍ ﺓﺩﺎﻋﺇ ﻖﻳﺮﻁ ﻲﻓ ﺩﺭﺍﻮﻟﺍ ءﺍﺮﺟﻹﺍ ﻊﺒﺗﺍ ﻭﺃ ءﻲﻄﺒﻟﺍ ﻞﻴﻐﺸﺘﻟﺍ ﺓﺩﺎﻋﺇ ﻭﺃ ﻊﻳ

ﻩﺎﻧﺩﺃ ﺔﻈﺣﻼﻤﻟﺍ .

ﺓﺩﺎﻋﺇ ﻦﻣ ﻉﻮﻧ ﻱﺃ ءﺍﺮﺟﺇ ﺔﻟﻭﺎﺤﻣ ﻞﺒﻗ ﻞﺠﺴﻟﺍﻭ ﻦﻳﻮﻜﺘﻟﺍ ﺕﺎﻧﺎﻴﺒﻟ ﺔﻴﻁﺎﻴﺘﺣﺍ

ﻦﻴﻴﻌﺘﻟﺍ.

ﻞﻜﺸﻟﺍ

8 .( ﺭﺰﻟﺍ ﻡﺍﺪﺨﺘﺳﻻ

ﻳﻮﻜﺗ ﺞﻣﺍﺮﺑ ﻡﺪﺨﺘﺴﻣ ﻞﻴﻟﺩﻦ

ﻊﻨﺼﻤﻠﻟ ﺔﻴﺿﺍﺮﺘﻓﻻﺍ ﺕﺍﺩﺍﺪﻋﻹﺍ ﻰﻟﺇ ﺓﺪﺣﻮﻟﺍ ﺓﺩﺎﻋﺇ) ﺮﻈﻧﺍ

ﺔﻗﺎﻄﻟﺍ ﻞﻴﺻﻮﺗ ءﺎﻨﺛﺃ ﻑﺮﻄﻟﺍ ﻕﺪﺘﺴﻣ ﻢﻠﻗ ﻭﺃ ﻑﺎﺟ ﻢﻠﻗ . ﻊﺟﺍﺭ

)ﺔﻠﺴﻠﺴﻟ

ROC800( ) ءﺰﺠﻟﺍD301250X012 ( ﺓﺩﺎﻋﻹ

ROCLINK™ 800

ءﻲﻄﺒﻟﺍ ﻞﻴﻐﺸﺘﻟﺍ ﺓﺩﺎﻋﺇ ﻭﺃ ﻊﻳﺮﺴﻟﺍ ﻞﻴﻐﺸﺘﻟﺍ .

7. ﻞﻴﻐﺸﺘﻟROC800ﻪﺑ ﺔﻗﺎﻄﻟﺍ ﺭﺪﺼﻣ ﻞّﺻﻭ ، . ﺮﺷﺆﻣ ءﻲﻀﻴﺳLED

)ﺔﻣﻼﻌﻟﺍ ﻞﻤﺤﻳ ﻱﺬﻟﺍ V

ﺔﻗﺎﻁ ﻞﺧﺩ ﺓﺪﺣﻭ ﻰﻠﻋPM-24 ( ﺔﻴﻄﻟﻮﻔﻟﺍ ﺔﺤﺻ ﺪﻴﻛﺄﺘﻟ ﺮﻀﺧﻷﺍ ﻥﻮﻠﻟﺎﺑ

ﻞﻜﺸﻟﺍ

ءﺎﻬﻧﻹﺍ+/- ) ﺮﻈﻧﺍ

ﺔﻣﺪﺨﺘﺴﻤﻟﺍ . ﺔﻟﺎﺤﻟﺍ ﺮﺷﺆﻣ ءﻲﻀﻴﺳ ﻚﻟﺫ ﺪﻌﺑSTATUS ﺔﺠﻟﺎﻌﻤﻟﺍ ﺓﺪﺣﻭ ﻰﻠﻋ

ﺔﻳﺰﻛﺮﻤﻟﺍ)CPU (ﻞﻴﻐﺸﺘﻟﺍ ﺔﺤﺻ ﺢﻴﺿﻮﺘﻟ . ﺔﻗﺎﻄﻟﺍ ﺮﻴﻓﻮﺗ ﻂﻤﻧ ﺩﺍﺪﻋﻹ ﺎًﻘﻓﻭ

)Power Saving Mode) ( ﺔﻗﺎﻁ ﻞﺧﺩ ﺓﺪﺣﻭ ﻰﻠﻋ ﻂﻘﻓ ﺡﺎﺘﻣPM-12( ،

ﺪﻬﺠﺑ ﺮﻤﺘﺴﻣ ﺭﺎﻴﺗ ﺕﺎﻳﺭﺎﻄﺑ ﻒﺻ12 ﺖﻟﻮﻓ

ﺪﻬﺠﺑ ﺮﻤﺘﺴﻣ ﺭﺎﻴﺗ ﺔﻗﺎﻁ ﺭﺪﺼﻣ ﻰﻟﺇ ﺮﻴﻐﺘﻣ ﺭﺎﻴﺗ12 ﺖﻟﻮﻓ

ﺪﻬﺠﺑ ﺮﻤﺘﺴﻣ ﺭﺎﻴﺗ ﺔﻗﺎﻁ ﻝﻮﺤﻣ24 ﺖﻟﻮﻓ/12 ﺖﻟﻮﻓ

ﺪﻬﺠﺑ ﺮﻤﺘﺴﻣ ﺭﺎﻴﺘﻟ ﺮﺧﺁ ﻲﻤﺳﺍ ﺭﺪﺼﻣ12 ﺖﻟﻮﻓ

8. ﻦﻳﻮﻜﺘﺑ ﻢﻗ ،ﻞﻴﻐﺸﺘﻟﺍ ءﺪﺑ ﺡﺎﺠﻧ ﺪﻨﻋROC800 ﻴﺒﻠﺘﻟﻖﻴﺒﻄﺘﻟﺍ ﺕﺎﺒﻠﻄﺘﻣ ﺔ .

o ﺪﻬﺠﺑ ﺮﻤﺘﺴﻤﻟﺍ ﺭﺎﻴﺘﻟﺍ ﺭﺪﺼﻣ11-30 ﻲﻏﺍﺮﺑ ﻞﻔﺳﺃ ﻚﺒﺸﻤﻟﺍ ﻲﻓ ﺖﻟﻮﻓ

ﻊﺟﺍﺭ ﻝﻭﺍﺪﺠﻟﺍ1ﻭ ،2ﻭ ،3 ﺔﻗﺎﻄﻟﺍ ﻙﻼﺳﺃ ﺕﻼﺻﻭ ﻰﻠﻋ ﻑﺮﻌﺘﻠﻟ.

ﺭﺎﻴﺗ ﺪﻬﺠﺑ ﺮﻤﺘﺴﻣ ﺭﺎﻴﺗ ﺔﻗﺎﻁ ﺭﺪﺼﻣ ﻰﻟﺇ ﺮﻴﻐﺘﻣ11 ﻰﻟﺇ30 ﺖﻟﻮﻓ

ﻦﻳﻮﻜﺗ ﺪﻌﺑROC800 ﻞﺧﺪﻟﺍ ﺓﺮﻳﺎﻌﻣﻭ/ ﺝﺮﺨﻟﺍI/O ﻭMVS، ﻞﻴﻐﺸﺗ ﻚﻨﻜﻤﻳ

ROC800 . ﻊﺟﺍﺭ

ROC800( ) ءﺰﺠﻟﺍD301250X012 .( ﻞﻴﻐﺸﺗ ﺪﻨﻋROC800 ﻡﻮﻘﻳ ﻪﻧﺈﻓ ،

9. ﺔﻧﺎﻴﺼﻟROC800 ﺕﺎﻣﻼﻋ ﺩﻮﺟﻭ ﻦﻣ ﻖﻘﺤﺘﻠﻟ ﻱﺭﻭﺩ ﻞﻜﺸﺑ ﻙﻼﺳﻷﺍ ﺺﺤﻔﺑ ﻢﻗ ،

ﻒﻠﺘﻟﺍ . ﺐﻠﻄﺘﻳ ﺪﻗROC800 ﻭ ﺱﺎﻴﻘﻤﻟﺍ ﺓﺮﻳﺎﻌﻣ ﻦﻣ ﻖﻘﺤﺘﻟﺍ ﺎًﻀﻳﺃMVS ﻭI/O.

10. ﻦﻴﻴﻌﺗ ﺓﺩﺎﻋﺇ ﺏّﺮﺠﻓ ،ﺔﺠﻣﺮﺒﻟﺎﺑ ﻖﻠﻌﺘﺗ ﺕﻼﻜﺸﻣ ﻚﺘﻬﺟﺍﻭ ﺍﺫﺇROC800 ﻦﻋ

ﻞﻜﺸﻟﺍ

ﻙﻼﺳﺃﻭ ﺖﻟﻮﻓ

BAT+ / BAT–

ﺪﻬﺠﺑ ﺮﻤﺘﺴﻣ ﺭﺎﻴﺗ ﺔﻗﺎﻁ ﺭﺪﺼﻣ

5 .

• ﺔﻴﻓﺮﻄﻟﺍ ﺔﻋﻮﻤﺠﻤﻟﺍ ﻲﻓ ﻚﻠﺳ ﻞﻛ ﺖﻴﺒﺜﺘﺑ ﻢﻗ . ﺔﻴﻓﺮﻄﻟﺍ ﺔﻋﻮﻤﺠﻤﻟﺍ ﻞﺻﻮﻣ ﻞﺧﺩﺃ

ﻯﺮﺧﺃ ﺓﺮﻣ ﺲﺒﻘﻤﻟﺍ ﻲﻓ .

ﺔﻈﺣﻼﻣ: ﻦﻴﻴﻌﺘﻟﺍ ﺓﺩﺎﻋﺈﺑ ﻞﺠﺴﻟﺍﻭ ﻦﻳﻮﻜﺘﻟﺍ ﺕﺎﻧﺎﻴﺑ ﻊﻴﻤﺟ ﺪﻘﻔﺘﺳ . ﺔﺨﺴﻧ ﻞﻤﻌﺑ ﻢﻗ

• ﺔﻴﺟﺭﺎﺧ ﻦﺤﺷ ﺔﻴﻄﻟﻮﻓ ﺐﻗﺍﺮﺗ ﺖﻨﻛ ﺍﺫﺇ) ﺪﻬﺠﺑ ﺮﻤﺘﺴﻣ ﺭﺎﻴﺗ ﺔﻗﺎﻁ ﻞﺧﺩ ﺓﺪﺣﻭ

12 ﻂﻘﻓ ﺖﻟﻮﻓ(ﻞﻴﺻﻮﺘﺑ ﻢﻘﻓ ، ﺔﻴﻓﺮﻄﻟﺍ ﺔﻋﻮﻤﺠﻤﻟﺍ ﻞﺻﻮﻣCHG+ ﻭCHG– .

ﻊﺟﺍﺭ ﻞﻜﺸﻟﺍ6 .

ﺭﺰﻟﺍ ﻞﻤﻌﻳRESET )ﻦﻴﻴﻌﺘﻟﺍ ﺓﺩﺎﻋﺇ ( ﺔﻣﺪﻘﻣ ﻰﻠﻋ ﺔﻳﺰﻛﺮﻤﻟﺍ ﺔﺠﻟﺎﻌﻤﻟﺍ ﺓﺪﺣﻭ)CPU ( ﻰﻠﻋ

ﻢﻈﻨﻣ

ﺔﻴﺴﻤﺸﻟﺍ ﺔﻗﺎﻄﻟﺍ

RESET ﺓﺪﻤﻟ ﺭﺰﻟﺍ ﻰﻠﻋ ﻡﺎﻜﺣﺈﺑ ﻂﻐﺿﺍﻭ ﺓﺪﺣﻮﻟﺍ ﻦﻋ ﺔﻗﺎﻄﻟﺍ ﻞﺼﻓﺍ ،15 ﻡﺍﺪﺨﺘﺳﺎﺑ ﺔﻴﻧﺎﺛ

ﺔﻳﺭﺎﻄﺒﻟﺍ

ﺕﻼﻴﺻﻮﺘﻟﺍ ﻦﻣ ﻖﻘﺤﺘﻓ ،ﺔﻳﺩﺎﻤﻟﺍ ﺕﺎﻧﻮﻜﻤﻟﺎﺑ ﻖﻠﻌﺘﺗ ﺎﻬﻧﺃ ﻭﺪﺒﻳ ﺕﻼﻜﺸﻣ ﻪﺟﺍﻮﺗ ﺖﻨﻛ ﺍﺫﺇ

ﺔﻴﻜﻠﺴﻟﺍ . ﻲﻠﺤﻤﻟﺍ ﺕﺎﻌﻴﺒﻤﻟﺍ ﺐﺘﻜﻤﺑ ﻞﺼﺗﺎﻓ ،ﺕﻼﻜﺸﻣ ﻪﺟﺍﻮﺗ ﻝﺍﺰﺗ ﻻ ﺖﻨﻛ ﺍﺫﺇﻭ

ﺎﺟﺭﻹﺍ ﺩﺎﻤﺘﻋﻻﻉ .

11. ﻚﻔﻟROC800 ﻞﺠﺴﻟﺍﻭ ﻦﻳﻮﻜﺘﻟﺍ ﺕﺎﻧﺎﻴﺑ ﻊﻴﻤﺠﻟ ﺔﻴﻁﺎﻴﺘﺣﺍ ﺔﺨﺴﻧ ﻞﻤﻌﺑ ًﻻﻭﺃ ﻢﻗ ،

ﺓﺪﺣﻮﻟﺍ ﻦﻣ . ﻙﻼﺳﻷﺍ ﻊﻴﻤﺟ ﻝﺯﺃﻭ ﺓﺪﺣﻮﻟﺍ ﻦﻣ ﺔﻗﺎﻄﻟﺍ ﺭﺩﺎﺼﻣ ﻞﻛ ﻞﺼﻓﺍ ﻢﺛ

ﺕﺍﺪﺣﻮﻟﺍ ﻦﻣ ﺔﻴﺟﺭﺎﺨﻟﺍ .

12. ﺖّﻴﺒﻣ ﺝﺮﺧﺃROC800 ﻥﺎﺒﻀﻗ ﻦﻣDIN ﻲﺘﻜﺳﺎﻣ ﺮﻳﺮﺤﺗ ﻖﻳﺮﻁ ﻦﻋ

ﺐﻴﻀﻗDIN ﺖّﻴﺒﻤﻠﻟ ﻲﻔﻠﺨﻟﺍ ﺐﻧﺎﺠﻟﺍ ﻰﻠﻋﺃ.

13. ﻊﺿROC800 ﻦﻳﺰﺨﺘﻟﺍ ﻭﺃ ﻦﺤﺸﻠﻟ ﻕﻭﺪﻨﺼﻟﺍ ﻲﻓ.

ﺪﻬﺠﺑ ﺮﻤﺘﺴﻣ ﺭﺎﻴﺗ ﺔﻗﺎﻁ ﺭﺪﺼﻣ

ﻙﻼﺳﺃﻭ ﺖﻟﻮﻓ

CHG+ / CHG–

ﻦﻋ ﺕﺎﻴﻠﻤﻌﻟﺍ ﻲﻓ ﻢﻜﺤﺘﻟﺍ ﺓﺪﺣﻭ ﺕﺍﺩﺎﺷﺭﺇ ﻞﻴﻟﺩ

ﻞﻜﺸﻟﺍ

6 .

• ﻯﺮﺧﻷﺍ ﺔﻗﺎﻄﻟﺍ ﺭﺩﺎﺼﻣ ﻊﻴﻤﺟ ﻝﺪﺒﺘﺳﺍ)ﺮﻣﻷﺍ ﻡﺰﻟ ﺍﺫﺇ ( ـﺑROC800.

ﺏ- ﻞﺧﺪﻟﺍ ﺕﺍﺪﺣﻭ ﻰﻠﻋ ﺔﻴﻓﺮﻄﻟﺍ ﺕﺎﻋﻮﻤﺠﻤﻟﺎﺑ ﻙﻼﺳﻷﺍ ﻞّﺻﻭ/ﺝﺮﺨﻟﺍ ﺕﺍﺪﺣﻭﻭ

ﻦﻴﻠﺼﻔﻟﺍ

3 ﻭ4 ﻲﻓ

ﺕﻻﺎﺼﺗﻻﺍ . ﻊﺟﺍﺭ

ROC800 ) ءﺰﺠﻟﺍD301217X012 ( ﺕﺎﻄﻄﺨﻣ ﻰﻠﻋ ﻑﺮﻌﺘﻠﻟ

ﺔﻠﺴﻠﺴﻟ ﺪﻌﺑ

ﺎﻬﻟ ﺔﺒﺣﺎﺼﻤﻟﺍ ﺕﺎﺤﻴﺿﻮﺘﻟﺍﻭ ﻙﻼﺳﻷﺍ.

6. ،ﻙﻼﺳﻷﺍ ﺕﺍﻮﻨﻗ ﻰﻠﻋ ﺎﻬﻌﺿﻮﻣ ﻲﻓ ﺎﻬﻟﺎﺧﺩﻹ ﻙﻼﺳﻷﺍ ﺕﺍﻮﻨﻗ ﺔﻔﻠﻏﺃ ﻰﻠﻋ ﻂﻐﺿﺍ

ﻴﺻﻮﺗ ﻝﺎﻤﺘﻛﺍ ﺪﻌﺑ ﻚﻟﺫﻭﺔﻴﻓﺮﻄﻟﺍ ﺕﺎﻋﻮﻤﺠﻤﻟﺍ ﻙﻼﺳﺃ ﻞ . ﺮﻈﻧﺍ

D301201X012

ﺔﺤﻔﺻ

EXTERNAL

POWER

ﺔﻴﻓﺮﻄﻟﺍ ﺕﺎﻋﻮﻤﺠﻤﻟﺍ

ﻒﺻﻮﻟﺍ

ﺖﻟﻮﻔﻟﺎﺑ ﺮﻤﺘﺴﻣ ﺭﺎﻴﺗ

ﻭ

ﺪﻬﺠﺑ ﺎًﻴﻤﺳﺍ ﺍًﺮﻤﺘﺴﻣ ﺍًﺭﺎﻴﺗ ﻞﺒﻘﻳ

ﺩﺩﺮﺘﻣ ﺭﺎﻴﺗ ﻝﻮﺤﻣ ﻦﻣ ﺖﻟﻮﻓ/ ﺭﺎﻴﺗ ﺭﺪﺼﻣ ﻭﺃ ﺮﻤﺘﺴﻣ

ﻦﻣ ﺪﻬﺠﺑ ﺮﻤﺘﺴﻣ ﺭﺎﻴﺗ

ﻰﻟﺇ

ﺖﻟﻮﻓ

ﻭ

ﻟ ﺔﻴﺴﻜﻋ ﺔﻴﺒﻄﻘﺑ ﻲﻤﺤﻣ ﺭﺪﺼﻣ ﺔﻴﻄﻟﻮﻓ ﻡﺪﻘﻳﺔﻴﺟﺭﺎﺨﻟﺍ ﺓﺰﻬﺟﻸ.

ﺪﻬﺠﺑ ﺮﻤﺘﺴﻣ ﺭﺎﻴﺗ

ﺺﻗﺎﻧ

ﻭ

ﺔﻴﺟﺭﺎﺨﻟﺍ ﺓﺰﻬﺟﻸﻟ ﻞﻳﻮﺤﺗ ﺔﻗﺎﻁ ﻡﺪﻘﻳ.

ﺪﻬﺠﺑ ﺮﻤﺘﺴﻣ ﺭﺎﻴﺗ

ﺺﻗﺎﻧ

ﺔﻴﻓﺮﻄﻟﺍ ﺕﺎﻋﻮﻤﺠﻤﻟﺍ

ﻒﺻﻮﻟﺍ

ﺗﺖﻟﻮﻔﻟﺎﺑ ﺮﻤﺘﺴﻣ ﺭﺎﻴ

+ﻭ–

ﺪﻬﺠﺑ ﺎًﻴﻤﺳﺍ ﺍًﺮﻤﺘﺴﻣ ﺍًﺭﺎﻴﺗ ﻞﺒﻘﻳ

ﺩﺩﺮﺘﻣ ﺭﺎﻴﺗ ﻝﻮﺤﻣ ﻦﻣ ﺖﻟﻮﻓ/ ﺭﺎﻴﺗ ﺭﺪﺼﻣ ﻭﺃ ﺮﻤﺘﺴﻣ

ﺪﻬﺠﺑ ﺮﺧﺁ ﺮﻤﺘﺴﻣ

ﺖﻟﻮﻓ.

ﻦﻣ ﺪﻬﺠﺑ ﺮﻤﺘﺴﻣ ﺭﺎﻴﺗ

ﻰﻟﺇ

ﺖﻟﻮﻓ

ﻭ

ﺔﻴﺟﺭﺎﺨﻟﺍ ﺓﺰﻬﺟﻸﻟ ﺔﻴﺴﻜﻋ ﺔﻴﺒﻄﻘﺑ ﻲﻤﺤﻣ ﺭﺪﺼﻣ ﺔﻴﻄﻟﻮﻓ ﻡﺪﻘﻳ.

ﺪﻬﺠﺑ ﺮﻤﺘﺴﻣ ﺭﺎﻴﺗ

ﺖﻟﻮﻓ

ﺔﻗﺎﻄﻟﺍ

ﺔﻴﺟﺭﺎﺨﻟﺍ

ءﺰﺠﻟﺍ

ﻦﻣﻵﺍ ﻡﺍﺪﺨﺘﺳﻻﺍ ﺕﺍﺩﺎﺷﺭﺇ – ﺔﻠﺴﻠﺳROC800

ﺔﻈﺣﻼﻣ: ﻙﻼﺳﻷﺍ ﻞﻴﺻﻮﺗ ﺔﻘﻳﺮﻁ ﻲﻫ ﻩﺬﻫﺔﻠﻀﻔﻤﻟﺍ ﺔﻗﺎﻄﻟﺍ ﻞﺼﻓ ﻦﻤﻀﺗ ﺚﻴﺣ ،

ﺔﻬﺟﺍﻮﻟ ﺔﻴﻜﻠﺴﻟﺍ ﺕﻼﻴﺻﻮﺘﻟﺍ ءﺍﺮﺟﺇFFI ﺓﺪﺣﻮﺑROC827

ﺔﻳﺰﻛﺮﻤﻟﺍ ﺔﺠﻟﺎﻌﻤﻟﺍ ﺓﺪﺣﻭ ﻦﻋ)CPU ( ﻲﻓROC800 ﺎﻬﻠﺼﻔﺗ ﺎﻤﻛ

ﺔﻬﺟﺍﻭ ﻦﻋ ﺎًﻀﻳﺃFFI .

ﺔﻬﺟﺍﻭ ﻦﻴﻤﻀﺗ ﻰﻟﺇ ﺖﺠﺘﺣﺍ ﺍﺫﺇFOUNDATION Fieldbus Interface

) ﺎﻫﺭﺎﺼﺘﺧﺍFFI ( ﻦﻣ ﻞﻣﺎﻜﺘﻣ ءﺰﺠﻛROC827 ﺔﻠﺴﻠﺴﻟﺍ2 ) ﻲﻓ ﺢﺿﻮﻣ

ﻞﻜﺸﻟﺍ

ﻴﻟﺩﺔﻬﺟﺍﻭ ﺕﺍﺩﺎﺷﺭﺇ ﻞ

ﻡﺪﺨﺘﺴﻣ ﻞﻴﻟﺩ

Field Interface

ﺔﻬﺟﺍﻭ ﻞﻴﻐﺸﺗ ﻦﻋ ﺕﺎﻣﻮﻠﻌﻤﻟﺍ ﻦﻣ ﺪﻳﺰﻤﻟFFI ﻊﺟﺍﺭ ،

OUNDATION Fieldbus Interface ) ءﺰﺠﻟﺍD301461X012 .( ﻦﻣ ﺪﻳﺰﻤﻟ

ﺔﻬﺟﺍﻭ ﻦﻳﻮﻜﺗ ﻦﻋ ﺕﺎﻣﻮﻠﻌﻤﻟﺍFFI ﻊﺟﺍﺭ ،

7 .

9(، ﻙﻼﺳﺃ ﻞﻴﺻﻮﺘﺑ ﻢﻘﻓFFI ـﺑROC800 ﻲﻓ ﺢﺿﻮﻣ ﻮﻫ ﺎﻤﻛ

Configurator ) ءﺰﺠﻟﺍD301575X012 .( ﻦﻋ ﺕﺎﻣﻮﻠﻌﻤﻟﺍ ﻦﻣ ﺪﻳﺰﻤﻟ

ﺍ ﻡﺍﺪﺨﺘﺳﻻﺍ ﺕﺍﺩﺎﺷﺭﺇ ﻦﻣﻵ–

ﺔﻬﺟﺍﻮﻟ ﻦﻣﻵﺍ ﻞﻴﻐﺸﺘﻟﺍﻭ ﻡﺍﺪﺨﺘﺳﻻﺍFFI ﻊﺟﺍﺭ ،

OUNDATION Fieldbus Interface ) ءﺰﺠﻟﺍD3011666X012.(

11.25

ﻞﻜﺸﻟﺍ

ﻙﻼﺳﺃ

ﺔﻬﺟﺍﻭ

FFI

ROC827 (

ﺖّﻴﺒﻣ ﻲﻓ ﺔﻨﻤﻀﺘﻣ

ROC827 ﻭFFI )

7 .

ﻝﻭﺪﺠﻟﺍ

ﺪﻬﺠﺑ ﺮﻤﺘﺴﻣ ﺭﺎﻴﺗ ﺔﻗﺎﻁ ﻞﺧﺩ ﺕﺍﺫ ﺔﻴﻓﺮﻄﻟﺍ ﺕﺎﻋﻮﻤﺠﻤﻟﺍ ﺕﻼﻴﺻﻮﺗ

ﺖﻟﻮﻓ

ﻰﻟﺇ16 ﺖﻟﻮﻓ

0.7

BAT+

1 .

BAT–

BAT+

ﺪﻬﺠﺑ ﺮﺧﺁ ﺮﻤﺘﺴﻣ12 ﺖﻟﻮﻓ.

CHG+ ﻭCHG– ﻱﺮﻅﺎﻨﺗ ﻞﺧﺩ)Analog Input (ﻲﺟﺭﺎﺧ ﻦﺤﺷ ﺭﺪﺼﻣ ﺔﺒﻗﺍﺮﻤﻟ ﻡﺪﺨﺘﺴﻣ.

AUX–

AUXSW–

AUX+

AUXSW+

ﺖﻟﻮﻓ

ﺪﻬﺠﺑ ﺮﻤﺘﺴﻣ ﺭﺎﻴﺗ ﺔﻗﺎﻁ ﻞﺧﺩ ﺕﺍﺫ ﺔﻴﻓﺮﻄﻟﺍ ﺕﺎﻋﻮﻤﺠﻤﻟﺍ ﺕﻼﻴﺻﻮﺗ

ﻝﻭﺪﺠﻟﺍ2 .

11.3

AUX–

AUX+

D301201X012

ﺔﺤﻔﺻ

ﺔﻴﻓﺮﻄﻟﺍ ﺕﺎﻋﻮﻤﺠﻤﻟﺍ

ﻒﺻﻮﻟﺍ

ﺖﻟﻮﻔﻟﺎﺑ ﺮﻤﺘﺴﻣ ﺭﺎﻴﺗ

+ﻭ–

ﺪﻬﺠﺑ ﺎًﻴﻤﺳﺍ ﺍًﺮﻤﺘﺴﻣ ﺍًﺭﺎﻴﺗ ﻞﺒﻘﻳ30 ﺩﺩﺮﺘﻣ ﺭﺎﻴﺗ ﻝﻮﺤﻣ ﻦﻣ ﺖﻟﻮﻓ/ ﺭﺎﻴﺗ ﺭﺪﺼﻣ ﻭﺃ ﺮﻤﺘﺴﻣ

ﺪﻬﺠﺑ ﺮﺧﺁ ﺮﻤﺘﺴﻣ

ﺖﻟﻮﻓ.

ﻦﻣ ﺪﻬﺠﺑ ﺮﻤﺘﺴﻣ ﺭﺎﻴﺗ

ﻰﻟﺇ

ﻓﺖﻟﻮ

ﻭ

ﺔﻴﺴﻜﻋ ﺔﻴﺒﻄﻘﺑ ﻲﻤﺤﻣ ﺭﺪﺼﻣ ﺔﻴﻄﻟﻮﻓ ﻡﺪﻘﻳ)ﻞﺧﺪﻟﺍ ﻊﺒﺘﻳ ﺔﻴﻄﻟﻮﻔﻟﺍ ﺝﺮﺧ ( ﺓﺰﻬﺟﻸﻟ

ﺪﻬﺠﺑ ﺮﻤﺘﺴﻣ ﺭﺎﻴﺗ

ﺺﻗﺎﻧ

ﺔﻴﺟﺭﺎﺨﻟﺍ ﺓﺰﻬﺟﻸﻟ ﻞﻳﻮﺤﺗ ﺔﻗﺎﻁ ﻡﺪﻘﻳ.

ﺃ

ﺕﺍﺮﺷﺆﻣLED ﺔﻗﺎﻄﻟﺍ ﻞﺧﺩ ﺓﺪﺣﻮﺑ

ﺏ

ﻏﺃﻙﻼﺳﻷﺍ ﺓﺎﻨﻗ ﺔﻴﻄ

ﺝ

ﺭﺰﻟﺍRESET

ﺏ

ﺝ

ﺃ

ءﺰﺠﻟﺍ

0.7 ﺪﻬﺠﺑ ﺮﻤﺘﺴﻣ ﺭﺎﻴﺗ

BAT+

BAT+ ﺺﻗﺎﻧ0.7

ﺖﻟﻮﻓ

ﺪﻬﺠﺑ ﺮﻤﺘﺴﻣ ﺭﺎﻴﺗ ﺔﻗﺎﻁ ﻞﺧﺩ ﺕﺍﺫ ﺔﻴﻓﺮﻄﻟﺍ ﺕﺎﻋﻮﻤﺠﻤﻟﺍ ﺕﻼﻴﺻﻮﺗ

ﻝﻭﺪﺠﻟﺍ

3 .

ﺔﻴﺟﺭﺎﺨﻟﺍ.

ﻦﻣﻵﺍ ﻡﺍﺪﺨﺘﺳﻻﺍ ﺕﺍﺩﺎﺷﺭﺇ– ﺔﻠﺴﻠﺳROC800

AUX–

AUX+

AUXSW+ ﻭAUXSW–

ﻞﻜﺸﻟﺍ

ـﻟ ﺪﻌﺑ ﻦﻋ ﺕﺎﻴﻠﻤﻌﻟﺍ ﻲﻓ ﻢﻜﺤﺘﻟﺍ ﺓﺪﺣﻭ

ROC809

8 .

ﻞﻜﺸﻟﺍ

ﺔﻬﺟﺍﻮﺑ

ﺎﻬﺒﻴﻛﺮﺗ ﻢﺗ

Foundation Fieldbus Interface

9 .ROC827

ﻲﺘﻟﺍﻭ ،ﺎﻬﻁﻭﺮﺷﻭ

ﺞﺘﻨﻤﻟﺍ ﺍﺬﻬﻟ ﻲﺋﺎﻬﻨﻟﺍ ﻡﺪﺨﺘﺴﻤﻟﺍﻭ ﻱﺮﺘﺸﻤﻟﺍ.

ﺎﺑﻭﺭﻭﺃ:

ﺔﻴﻟﺎﻤﺸﻟﺍ ﺎﻜﻳﺮﻣﺃ/ﺔﻴﻨﻴﺗﻼﻟﺍ ﺎﻜﻳﺮﻣﺃ:

ﻂﺳﻭﻷﺍ ﻕﺮﺸﻟﺍ/ﺎﻴﻘﻳﺮﻓﺇ:

ﺉﺩﺎﻬﻟﺍ ﻂﻴﺤﻤﻟﺍ ﻰﻠﻋ ﺔﻠﻄﻤﻟﺍ ﺎﻴﺳﺁ ﻝﻭﺩ:

www.EmersonProcess.com/Remote

D301201X012

ﺔﺤﻔﺻ

ءﺰﺠﻟﺍ

ﺕﺍﺩﺎﺷﺭﺇ ﻦﻣﻵﺍ ﻡﺍﺪﺨﺘﺳﻻﺍ– ﺔﻠﺴﻠﺳROC800

ﺮﺸﻨﻟﺍﻭ ﻊﺒﻄﻟﺍ ﻕﻮﻘﺣ © ﻡﺎﻌﻟ2005-2016 ﺢﻟﺎﺼﻟRemote Automation Solutions ﺔﻛﺮﺸﻟ ﺔﻌﺑﺎﺗ ﻝﺎﻤﻋﺃ ﺓﺪﺣﻭ ﻲﻫﻭ ،

Emerson Process Management .ﺔﻅﻮﻔﺤﻣ ﻕﻮﻘﺤﻟﺍ ﻊﻴﻤﺟ.

ﻞﻤﺤﺘﺗ ﻻRemote Automation Solutions - ﺔﻛﺮﺸﻟ ﺔﻌﺑﺎﺗ ﻝﺎﻤﻋﺃ ﺓﺪﺣﻭ ﻲﻫﻭEmerson Process Management -

ﻞﻴﻟﺪﻟﺍ ﺍﺬﻫ ﻦﻣ ﺕﺎﻁﺎﻘﺳﻹﺍ ﻭﺃ ﻞﻴﻟﺪﻟﺍ ﺍﺬﻫ ﻲﻓ ﺔﻳﺮﻳﺮﺤﺘﻟﺍ ﻭﺃ ﺔﻴﻨﻔﻟﺍ ءﺎﻄﺧﻷﺍ ﻦﻋ ﺔﻴﻧﻮﻧﺎﻘﻟﺍ ﺔﻴﻟﻭﺆﺴﻤﻟﺍ . ﻡﺪﻘﺗ ﻻﻭREMOTE AUTOMATION

SOLUTIONS ﻖﻳﻮﺴﺘﻟﺍ ﺔﻴﻠﺑﺎﻘﻟ ﺔﻴﻨﻤﻀﻟﺍ ﺕﺎﻧﺎﻤﻀﻟﺍ ،ﺮﺼﺤﻟﺍ ﻻ ﻝﺎﺜﻤﻟﺍ ﻞﻴﺒﺳ ﻰﻠﻋ ﻚﻟﺫ ﻲﻓ ﺎﻤﺑ ،ﺔﻴﻨﻤﺿ ﻡﺃ ﺖﻧﺎﻛ ﺔﺤﻳﺮﺻ ،ﺕﺎﻧﺎﻤﺿ ﻱﺃ

ﻞﻤﺤﺘﺗ ﻻﻭ ،ﻞﻴﻟﺪﻟﺍ ﺍﺬﻬﺑ ﻖﻠﻌﺘﻳ ﺎﻤﻴﻓ ﻚﻟﺫﻭ ،ﻦﻴﻌﻣ ﺽﺮﻐﻟ ﺔﻣءﻼﻤﻟﺍﻭREMOTE AUTOMATION SOLUTIONS ﻝﺍﻮﺣﻷﺍ ﻦﻣ ﻝﺎﺣ ﻱﺃ ﻲﻓ

،ﺔﻴﺿﺮﻋ ﺭﺍﺮﺿﺃ ﻱﺃ ﻦﻋ ﺔﻴﻧﻮﻧﺎﻘﻟﺍ ﺔﻴﻟﻭﺆﺴﻤﻟﺍ ﻭﺃ ،ﺝﺎﺘﻧﻹﺍ ﺓﺭﺎﺴﺧ ،ﺮﺼﺤﻟﺍ ﻻ ﻝﺎﺜﻤﻟﺍ ﻞﻴﺒﺳ ﻰﻠﻋ ﻚﻟﺫ ﻲﻓ ﺎﻤﺑ ،ﺔﻴﻌﺒﺗ ﻭﺃ ،ﺔﺻﺎﺧ ﻭﺃ ،ﺔﻴﺒﻳﺩﺄﺗ ﻭﺃ

ﺱﺃﺭ ﻞﺑﺎﻘﻣ ،ﺮﺼﺤﻟﺍ ﻻ ﻝﺎﺜﻤﻟﺍ ﻞﻴﺒﺳ ﻰﻠﻋ ﻚﻟﺫ ﻲﻓ ﺎﻤﺑ ،ﺎﻬﻠﻤﺤﺗ ﻢﺘﻳ ﻲﺘﻟﺍ ﻒﻴﻟﺎﻜﺘﻟﺍ ﻚﻟﺬﻛﻭ ،ﻡﺍﺪﺨﺘﺳﻻﺍ ﻭﺃ ،ﺪﺋﺍﻮﻌﻟﺍ ﺓﺭﺎﺴﺧ ﻭﺃ ،ﺡﺎﺑﺭﻷﺍ ﺓﺭﺎﺴﺧ ،ﻝﺎﻤﻟﺍ

ﻑﺍﺮﻁﻷﺍ ﻯﻭﺎﻋﺩ ﻚﻟﺬﻛﻭ ،ﺩﻮﻗﻮﻟﺍﻭ ،ﺔﻗﺎﻄﻟﺍﻭ ﺔﻴﺟﺭﺎﺨﻟﺍ.

Remote Automation Solutions (UK) ﺔﻛﺮﺸﻟ ﺔﻌﺑﺎﺘﻟﺍEmerson Process Management Ltd ﺔﻛﻮﻠﻤﻣ ﺔﻴﻋﺮﻓ ﺔﻛﺮﺷ ﻲﻫ

ﺢﻟﺎﺼﻟ ﻞﻣﺎﻜﻟﺎﺑEmerson Electric Co. ﻢﺳﺎﺑ ﻱﺭﺎﺠﺘﻟﺍ ﺎﻬﻁﺎﺸﻧ ﺱﺭﺎﻤﺗ ﻲﺘﻟﺍRemote Automation Solutions

ﺔﻛﺮﺸﻟ ﺔﻌﺑﺎﺗEmerson Process Management .FloBossﻭ ،ROCLINKﻭ ،ControlWaveﻭ ،Helicoid ،

PlantWeb ﻝﺎﻤﻋﻷﺍ ﺓﺪﺣﻭ ﻲﻓ ﺕﺎﻛﺮﺸﻟﺍ ﻯﺪﺣﺇ ﺢﻟﺎﺼﻟ ﺔﻛﻮﻠﻤﻣ ﺕﺎﻣﻼﻋ ﻲﻫEmerson Process Management ﺔﻛﺮﺸﺑ ﺔﺻﺎﺨﻟﺍ

Emerson Electric Co. ﻥﺇEmerson Process Management ﻭEmerson ﺭﺎﻌﺷﻭEmerson ﺔﻳﺭﺎﺠﺗ ﺕﺎﻣﻼﻋ ﻲﻫ

ﺢﻟﺎﺼﻟ ﺔﻣﺪﺧ ﺕﺎﻣﻼﻋﻭEmerson Electric Co. ﻦﻴﻴﻨﻌﻤﻟﺍ ﺎﻬﻴﻜﻟﺎﻣ ﺺﺨﺗ ﻯﺮﺧﻷﺍ ﺕﺎﻣﻼﻌﻟﺍ ﻊﻴﻤﺟ.

ﻂﻘﻓ ﺔﻴﻣﻼﻋﺇ ﺽﺍﺮﻏﻷ ﺭﻮﺸﻨﻤﻟﺍ ﺍﺬﻫ ﻯﻮﺘﺤﻣ ﻢﻳﺪﻘﺗ ﻢﺘﻳ .ﺃ ﻻﺇ ،ﺕﺎﻣﻮﻠﻌﻤﻟﺍ ﺔﻗﺩ ﻥﺎﻤﻀﻟ ﺪﻬﺟ ﻞﻛ ﻝﺬﺑ ﻦﻣ ﻢﻏﺮﻟﺍ ﻰﻠﻋﻭ ﻱﺃ ﻞﺜﻤﺗ ﻻ ﺎﻬﻧ

ﺎﻬﺘﻴﻠﺑﺎﻗ ﻭﺃ ،ﺎﻬﻣﺍﺪﺨﺘﺳﺍ ﻭﺃ ،ﺎﻨﻫ ﺔﻓﻮﺻﻮﻤﻟﺍ ﺕﺎﻣﺪﺨﻟﺍ ﻭﺃ ﺕﺎﺠﺘﻨﻤﻟﺎﺑ ﻖﻠﻌﺘﻳ ﺎﻤﻴﻓ ﻚﻟﺫﻭ ،ﺔﻴﻨﻤﺿ ﻡﺃ ﺖﻧﺎﻛ ﺔﺤﻳﺮﺻ ،ﺕﻻﺎﻔﻛ ﻭﺃ ﺕﺎﻧﺎﻤﺿ

ﻖﻴﺒﻄﺘﻠﻟ . ﻆﻔﺘﺤﺗﻭRemote Automation Solutions ﻡﺎﻴﻘﻟﺍ ﻭﺃ ،ﺎﻬﺗﺎﻔﺻﺍﻮﻣ ﻭﺃ ﺕﺎﺠﺘﻨﻤﻟﺍ ﻩﺬﻫ ﺕﺎﻤﻴﻤﺼﺗ ﻞﻳﺪﻌﺗ ﻲﻓ ﻖﺤﻟﺎﺑ

ﻭﺩ ﺖﻗﻭ ﻱﺃ ﻲﻓ ﺎﻬﻨﻴﺴﺤﺘﺑﺭﺎﻄﺧﺇ ﻖﺑﺎﺳ ﻥ . ﺩﻮﻨﺒﻟ ﺕﺎﻌﻴﺒﻤﻟﺍ ﻊﻴﻤﺟ ﻊﻀﺨﺗﻭRemote Automation Solutions

ﺐﻠﻄﻟﺍ ﺪﻨﻋ ﺮﻓﻮﺘﺗ . ﻞﻤﺤﺘﺗ ﻻﻭRemote Automation Solutions ﻪﺘﻧﺎﻴﺻ ﻭﺃ ،ﻪﻣﺍﺪﺨﺘﺳﺍ ﻭﺃ ،ﺞﺘﻨﻣ ﻱﺃ ﺭﺎﻴﺘﺧﺍ ﻦﻋ ﺔﻴﻟﻭﺆﺴﻤﻟﺍ .

ﺕﺎﺠﺘﻨﻣ ﻦﻣ ﺞﺘﻨﻣ ﻱﺃ ﺭﺎﻴﺘﺧﺍ ﺔﻴﻟﻭﺆﺴﻣ ﻞﻤﺤﺘﻳ ﻻﻭRemote Automation Solutions

ﻭOpenEnterprise ﺢﻟﺎﺼﻟ ﺔﻳﺭﺎﺠﺗ ﺕﺎﻣﻼﻋ ﻲﻫRemote Automation Solutions .AMSﻭ ،PlantWeb ﺭﺎﻌﺷﻭ ،

،ﻲﻨﻔﻟﺍ ﻢﻋﺪﻟﺍﻭ ءﻼﻤﻌﻟﺍ ﺔﻣﺪﺧ ﻦﻋ ﺕﺎﻣﻮﻠﻌﻣ ﻰﻠﻋ ﻝﻮﺼﺤﻠﻟ

www.emersonprocess.com/remote/support

Emerson Process Management

Remote Automation Solutions

6005 Rogerdale Road

Houston, TX 77072 ﺔﻴﻜﻳﺮﻣﻷﺍ ﺓﺪﺤﺘﻤﻟﺍ ﺕﺎﻳﻻﻮﻟﺍ

www.EmersonProcess.com/Remote

Emerson Process Management

Remote Automation Solutions

Unit 8, Waterfront Business Park

Dudley Road, Brierley Hill

www.EmersonProcess.com/Remote

Emerson Process Management

Remote Automation Solutions

6005 Rogerdale Road

Houston TX ﺔﻴﻜﻳﺮﻣﻷﺍ ﺓﺪﺤﺘﻤﻟﺍ ﺕﺎﻳﻻﻮﻟﺍ77072

www.EmersonProcess.com/Remote

Emerson Process Management

Remote Automation Solutions

Emerson FZE

ﻢﻗﺭ ﺪﻳﺮﺑ ﻕﻭﺪﻨﺻ17033

ﻲﻠﻋ ﻞﺒﺟ ﻲﻓ ﺓﺮﺤﻟﺍ ﺔﻘﻄﻨﻤﻟﺍ– ﺏﻮﻨﺠﻟﺍ2

ﺓﺪﺤﺘﻤﻟﺍ ﺔﻴﺑﺮﻌﻟﺍ ﺕﺍﺭﺎﻣﻹﺍ ،ﻲﺑﺩ

www.EmersonProcess.com/Remote

Emerson Process Management

Remote Automation Solutions

1 Pandan Crescent

ﺓﺭﺎﻳﺯ ﻰﺟﺮُﻳ

ﻲﺴﻴﺋﺮﻟﺍ ﺮﻘﻤﻟﺍ:

ﻒﺗﺎﻫ +1 281 879 2699 | ﺲﻛﺎﻓ +1 281 988 4445

Dudley ﺓﺪﺤﺘﻤﻟﺍ ﺔﻜﻠﻤﻤﻟﺍDY5 1LX

ﻒﺗﺎﻫ +44 1384 487200 | ﺲﻛﺎﻓ +44 1384 487258

ﻒﺗﺎﻫ +1 281 879 2699 | ﺲﻛﺎﻓ +1 281 988 4445

ﻒﺗﺎﻫ +971 4 8118100 | ﺲﻛﺎﻓ +971 4 8865465

ﺓﺭﻮﻓﺎﻐﻨﺳ128461

ﻒﺗﺎﻫ +65 6777 8211 | ﺲﻛﺎﻓ +65 6777 0947

Remote Automation Solutions

Istruzioni per l’uso sicuro – Serie ROC800

D301201X012

2016

ATTENZIONE

Controllore remoto serie ROC800

4. Verificare che i cavi conduttori utilizzati abbiano una

5. Se nel ROC800 si installa un modulo IEC 62591 o una

Dichiarazione di conformità

Di seguito è riportata la dichiarazione rilasciata da Remote Automation Solutions relativa alla conformità dei prodotti serie ROC800 ai requisiti essenziali ed alle altre disposizioni pertinenti della Direttiva Europea 2004/108/CE (EMC) e 94/9/CE (ATEX).

Part

Gennaio

classificazione per 75 gradi centigradi o superiore.

CPU F

OUNDATION Fieldbus, non utilizzare il connettore

USB in un’area pericolosa.

Figura 1. Etichetta serie ROC800

Utilizzare queste istruzioni per l’uso sicuro (SUI, Safe Use Instructions) con il Manuale di istruzioni del controllore remoto serie ROC800 (parte D301217X012). Per tutte le avvertenze e le descrizioni delle procedure di installazione e la risoluzione dei problemi, fare riferimento al presente manuale. Se è necessaria formazione per questo prodotto, contattare l’ufficio vendite locale.

Il controllore remoto serie ROC800 (o “ROC800”) con certificazione ATEX può essere ordinato con qualsiasi modulo di comunicazione o di I/O opzionale elencato nelle specifiche tecniche Controllori remoti serie ROC800 (ROC800).

Il certificato per questo apparecchio comprende le seguenti condizioni speciali per l’uso sicuro (X):

1. Se con questo apparecchio si utilizza il sensore remoto opzionale MVS, si noti che il sensore contiene una membrana di separazione a pareti sottili. Durante l’installazione, la manutenzione e l’uso del dispositivo è necessario tenere in considerazione le condizioni ambientali alle quali è sottoposta la membrana di separazione. Per poter garantire la massima sicurezza durante l’uso del dispositivo, le istruzioni per l’installazione e la manutenzione rilasciate dal produttore devono essere osservate nei minimi dettagli.

2. Installare l’apparecchio in una custodia o ubicazione equivalente con grado di protezione IP54 o superiore. La custodia deve essere adeguatamente certificata o altrimenti approvata per la zona d’uso (Zona 2).

3. Durante il funzionamento assicurarsi che non venga superata la tensione nominale di ingresso.

In caso di installazione delle unità in un’area pericolosa, assicurarsi che tutti i componenti di installazione selezionati riportino l’etichetta per l’uso in tali aree. L’installazione e la manutenzione devono essere eseguite solo sesi è certi della non pericolosità dell’area. L’installazione o la manutenzione in aree pericolose può causare lesioni personali o danni alle proprietà.

Spegnere sempre l’alimentazione del ROC800 prima di qualsiasi tipo di cablaggio. Il cablaggio di un apparecchio alimentato può causare lesioni personali o danni alle proprietà.

Per evitare danni al circuito quando si lavora sull’unità, adottare le precauzioni necessarie contro le scariche elettrostatiche, indossare ad esempio un bracciale con messa a terra.

Prima di collegare l’alimentazione al ROC800, controllare la polarità dell’alimentazione di ingresso.

Sono necessari i seguenti strumenti per l’installazione, la manutenzione e la risoluzione dei problemi:

Personal computer con sistema operativo Microsoft Windows Vista o Windows 7.

Software di configurazione ROCLINK™ 800. Cacciavite Phillips (punta a croce). Cacciavite a testa piatta.

Interfaccia integrale FOUNDATION™ Fieldbus

È possibile installare un’interfaccia Foundation Fieldbus in una custodia ROC827 serie 2. Per ulteriori informazioni, consultare Cablaggio di un’interfaccia FFI in ROC827 nel presente documento.

2000 (Service Pack 2), Windows XP, Windows

Remote Automation Solutions

Sito Web: www.EmersonProcess.com/Remote

Istruzioni per l’uso sicuro – Serie ROC800

D301201X012

Specifiche

Modulo di alimentazione di ingresso a 12 V c.c.:

Modulo alimentazione di ingresso a 24 V c.c.:

Modulo alimentazione di ingresso a 30 V c.c.:

MATERIALI

Custodia: Coperture cavi: Moduli:

SPECIFICHE AMBIENTALI

Temperatura di esercizio: Temperatura di stoccaggio: Umidità relativa:

PESO

Moduli di I/O: Modulo modem: Modulo EIA-232 (RS-232): Modulo EIA-422/485 (RS-422/485): Modulo MVS: Modulo di alimentazione di ingresso a 12 V c.c.: Modulo di alimentazione di ingresso a 24 V c.c.: Modulo di alimentazione di ingresso a 30 V c.c.:

CERTIFICAZIONI

Valutato secondo le seguenti norme europee (EMC):

Valutato secondo le seguenti norme europee (ATEX):

Valutato in base alle seguenti norme (IEC):

Marcature del prodotto per le aree pericolose:

ROC809SD.DSF

9.51 in.

(242 mm)

9.60 in.

(244 mm)

7.50 in.

(191 mm)

ROC809BT.DSF

Part

Pagina

1. ROC800 viene fornito in scatola. Estrarlo dalla scatola.

ALIMENTAZIONE

Campo di funzionamento: da 11,25 a 16 V c.c. Corrente di ingresso: 5 A massimo

Campo di funzionamento: da 20 a 30 V c.c. Corrente di ingresso: 2 A massimo

Campo di funzionamento: da 11 a 30 V c.c. Corrente di ingresso: 7 A massimo

plastica ABS (acrilonitrile butadiene stirene).

polipropilene.

poliestere termoplastico, resistente ai solventi.

da -40 a +75 °C.

da -40 a +85 °C.

IEC68-2-3; 5-95% senza condensa.

1,65 kg per custodia, backplane e CPU.

variabile tra 49 e 60 g.

113,4 g

47,6 g

61,2 g

EN55011 (emissioni). EN61000-4-2 (immunità da scariche elettrostatiche). EN61000-4-3 (immunità da campi elettromagnetici). EN61000-4-4 (immunità ai transitori elettrici rapidi). EN61000-4-5 (immunità da sovratensioni). EN61000-4-6 (immunità ai disturbi condotti).

EN60079-0:2012. EN60079-15:2010. Certificato da Sira come Modello W40135.

IEC 60079-0:2011 (6a edizione) IEC 60079-15:2010, 4a edizione

Ex nA IICT4 Gc(-40 °C ≤ T

II 3 G.

Cert. N. Sira 05ATEX4046X

≤ +75 °C),

amb

49,9 g

97,5 g 120 g

91 g

2. Trovare una posizione adatta per il ROC800. Installare

sempre il ROC800 in una custodia fornita dall’utente, poiché richiede protezione dall’esposizione diretta a pioggia, neve, ghiaccio, detriti e polveri volatili e atmosfere corrosive. Se il ROC800 viene installato fuori da un edificio, deve essere inserito in una custodia con grado di protezione IP54 (o superiore).

Nota: se si inserisce il ROC800 in una custodia, utilizzare la

prolunga fornita per posizionare l’antenna fuori dalla custodia. Sigillare tutti i fori praticati nella custodia a tale scopo, per garantire il mantenimento della classificazione IP54 necessaria.

Quando si sceglie una custodia, accertarsi di controllare le minime distanze di rispetto. Lasciare uno spazio adeguato per il cablaggio e la manutenzione. Fare riferimento alla

Figura 2 e alla Figura 3.

Figura 2. Vista laterale del ROC809

Figura 3. Vista inferiore del ROC809

3. La custodia del ROC800 viene montata su due guide DIN

da 35 x 7,5 mm. Fare riferimento alla Figura 4.

• Montare le guide DIN superiori sul ROC800.

Istruzioni per l’uso sicuro – Serie ROC800

D301201X012

809back.dsf

Montaggio su guida DIN

Part

Pagina

• Montare le guide DIN inferiori sul backplane.

• Appoggiare il ROC800 sulla guida inferiore montata sul

backplane, verificando che il bordo inferiore del ROC800 sia a filo con il pannello.

• Ruotare la parte superiore del ROC800 fino a quando è a filo con il pannello.

• Serrare la striscia superiore della guida DIN al pannello.

• Una conduttura con protezione catodica non

rappresenta una buona messa a terra. Non collegare il comune alla parte catodica della conduttura.

• Il metodo di installazione della messa a terra per il ROC800 dipende dal fatto che la conduttura disponga di una protezione catodica. Sulle condutture con protezione catodica, il ROC deve essere isolato elettricamente dalla conduttura. Tutti i collegamenti di messa a terra devono essere dotati di un’impedenza della massa o della griglia di 25 ohm o meno, misurato con un apposito tester.

5. Collegare il ROC800 mediante le morsettiere sulla parte

anteriore di ciascun modulo. Le morsettiere accettano fili di dimensioni 12 AWG o inferiori.

Per collegare il filo alle morsettiere a vite rimovibili:

• Spellare l’estremità del filo (massimo 6,3 mm).

• Inserire l’estremità spellata nel morsetto sotto il

morsetto a vite.

• Serrare la vite.

Il ROC800 deve avere una minima parte di filo spellato esposto per evitare cortocircuiti. Lasciare un pò gioco quando si effettuano i collegamenti, per evitare sollecitazioni eccessive.

Figura 4. Parte posteriore del ROC809

4. Se la vostra azienda non è in possesso di requisiti di messa a

terra specifici, installare l’unità ROC800 come sistema “flottante” (non collegato a terra). Diversamente, seguire le pratiche di messa a terra specifiche della vostra azienda. Tuttavia, se si effettua un collegamento tra un dispositivo messo a terra e una porta ROC800 EIA-232 (RS-232), mettere a terra l’alimentazione del ROC800.

Se è necessario mettere a terra l’apparecchio, osservare le seguenti linee guida:

• Se l’apparecchio utilizza una fonte di tensione c.c., il sistema di messa a terra deve terminare sul sezionatore di servizio. Tutti i conduttori di messa a terra dell’apparecchio, compresi fili o conduit contenenti i conduttori di alimentazione, devono fornire un percorso elettrico ininterrotto verso il sezionatore di servizio.

• Una messa a terra impropria o pratiche di messa a terra inefficienti possono causare problemi, quali l’introduzione di circuiti di messa a terra nel sistema. Il corretto collegamento a terra dell’unità ROC aiuta a ridurre gli effetti del rumore elettrico sul funzionamento dell’unità ROC e a proteggerla dai fulmini. Installare un dispositivo di protezione da sovratensioni al sezionatore di servizio sui sistemi con tensione c.c. al fine di proteggere l’apparecchiatura installata da fulmini e sbalzi di corrente. È possibile anche considerare l’installazione di un dispositivo di protezione da sovratensioni della linea telefonica per il modulo di comunicazione modem.

a. Collegare il cablaggio di alimentazione. In primo luogo determinare i requisiti di alimentazione ed esaminare la descrizione del cablaggio di alimentazione nel Capitolo 3 del manuale di istruzioni del controllore remoto serie ROC800 (parte D301217X012).

Verificare che la polarità dell’allacciamento sia corretta.

Per effettuare i collegamenti dell’alimentazione c.c.:

• Se opportuno, effettuare la procedura di configurazione del backup e di registrazione dei dati.

• Se si desidera, installare un dispositivo di protezione da sovratensione al sezionatore di servizio.

• Scollegare tutte le altre fonti di alimentazione dal ROC800.

• Installare un fusibile sull’ingresso dell’alimentazione.

• Rimuovere il connettore della morsettiera dalla presa.

• Inserire le estremità spellate dei fili:

o dall’alimentazione a 12 V c.c. al morsetto sotto il

morsetto a vite BAT+/BAT– corrispondente (vedere la Figure 5

o dall’alimentazione a 24 V c.c. nel morsetto sotto il

morsetto a vite +/-; corrispondente. Il terminale + deve inoltre essere dotato di un fusibile (vedere la Figura 5)

o dall’alimentazione a 11-30 V c.c. nel morsetto sotto

il morsetto a vite +/- corrispondenti (vedere la Figura 5)

) OPPURE

OPPURE

Istruzioni per l’uso sicuro – Serie ROC800

D301201X012

24 VOLT DC/12 VOLT DC POWER CONVERTER

OTHER 12 VOLT DC NOMINAL SOURCE

AC TO 11 TO 30 VOLT DC POWER SUPPLY

12 VOLT DC BATTERY BANK

AC TO 12 VOLT DC POWER SUPPLY

BATTERY

POWER

REGULATOR

SOLAR

PANEL

PANNELLO

Part

Pagina

Per le connessioni di alimentazione, fare riferimento alle Tabelle 1, 2 e 3.

BANCO BATTERIA 12 VOLT C.C.

DA C.A. AD ALIMENTAZIONE A 12 VOLT C.C.

CONVERTITORE DI ALIMENTAZIONE 24 VOLT C.C./12 VOLT C.C.

ALTRA FONTE NOMINALE DA 12 VOLT C.C.

DA C.A. AD ALIMENTAZIONE DA 11 A 30 VOLT C.C.

Figura 5. Cablaggio alimentazione a 12 V c.c. e BAT+/BAT–

• Avvitare ciascun filo nella morsettiera. Inserire nuovamente il connettore della morsettiera nella presa.

• Se si monitora una tensione di carica esterna (solo modulo di alimentazione di ingresso a 12 V c.c.), cablare il connettore della morsettiera CHG+ e CHG–. Fare riferimento alla Figura 6.

REGOLATORE

ENERGIA

SOLARE

BATTERIA

SOLARE

7. Per l’avvio del ROC800, alimentare il dispositivo.

L’indicatore a LED (contrassegnato con alimentazione di ingresso PM-12 o PM-30 o V12 sul modulo di alimentazione di ingresso PM-24) si accende una spia verde ad indicare che la tensione applicata è corretta. Quindi l’indicatore di STATO sulla CPU si accende ad indicare il funzionamento corretto. Secondo l’impostazione della modalità di risparmio energetico (disponibile solo sul modulo di alimentazione di ingresso PM-12), l’indicatore di STATO può restare spento durante il funzionamento. Fare riferimento alla Figura 8.

VOK sui moduli di

8. Nel caso in cui l’avviamento è avvenuto in maniera

corretta, carà possibile, configurare il ROC800 in per soddisfare i requisiti dell’applicazione. Dopo avere configurato il ROC800 e tarato I/O e MVS, sarà possibile mettere in funzione il ROC800. Fare riferimento al manuale

d’utente del software di configurazione ROCLINK 800 (per la serie ROC800) (Parte D301250X012). Quando il ROC800 è in

funzione, effettua calcoli di portata. Durante il normale utilizzo e funzionamento, non sono necessari aggiustamenti da parte dell’utente sul dispositivo.

9. Per effettuare la manutenzione del ROC800, ispezionare

periodicamente i cablaggi per rilevare eventuali segni di deterioramento. Il ROC800 può anche calibrazione I/O.

10. Se si verificano problemi apparentemente collegati al

software, provare a ripristinare il ROC800 con un avvio a caldo, un avvio a freddo o seguire la procedura indicata nella Nota di seguito.

Figura 6. Cablaggio alimentazione a 12 V c.c. e CHG+/CHG–

• Sostituire tutte le altre fonti di alimentazione (se necessario) sul ROC800.

b. Collegare il cablaggio alle morsettiere sui moduli di I/O e di comunicazionie. Per schemi di cablaggio e spiegazioni fare riferimento ai Capitoli 3 e 4 del manuale di istruzioni del controllore remoto serie ROC800 (Part D301217X012).

6. Al termine del cablaggio delle morsettiere, spingere i coperchi

delle coperture dei cavi in posizione sopra i canali di cablaggio. Fare riferimento alla Figura 8.

Nota: con il ripristino si perdono tutti i dati di

configurazione e di registrazione. Prima di eseguire qualsiasi tipo di ripristino, effettuare un backup dei dati di configurazione e di registrazione.

Il pulsante RESET nella parte anteriore del modulo CPU ripristina l’unità sulle impostazioni predefinite in fabbrica (fare riferimento alla Figura 8). Per utilizzare il pulsante RESET, scollegare l’alimentazione dall’unità e tenere premuto il pulsante per 15 secondi con una penna o una puntina durante l’accensione. Per gli avviamenti a caldo e a freddo, fare riferimento al manuale utente del software di

configurazione ROCLINK 800 (per la serie ROC800)

(Part D301250X012).

Se si verificano problemi che sembrano correlati all’hardware, verificare il cablaggio. Se il problema persiste, contattare l’ufficio vendite locale per ricevere l’autorizzazione alla restituzione.

11. Per smontare il ROC800, in primo luogo effettuare un

backup di tutti i dati di configurazione e di registrazione dell’unità. Quindi scollegare l’alimentazione dall’unità e tutti i cablaggi esterni dai moduli.

12. Rimuovere la custodia del ROC800 dalle guide DIN

sganciando i due fermi delle guide DIN sulla parte posteriore della custodia.

13. Collocare il ROC800 in una scatola per la spedizione o

l’immagazzinaggio.

Istruzioni per l’uso sicuro – Serie ROC800

D301201X012

EXTERNAL

POWER

Morsettiere

Descrizione

Volt c.c.

Morsettiere

Descrizione

Volt c.c.

AUX+ e AUX–

11,3 volt c.c.

ALIMENTAZIONE

Part

Pagina

Cablaggio di un’interfaccia Foundation Fieldbus (FFI) sul ROC827

Se è necessario includere un’interfaccia FOUNDATION Fieldbus (FFI) come parte integrante di un ROC827 serie 2 (mostrato nella Figura 9), cablare l’interfaccia FFI sul ROC800 come mostrato nella Figura 7.

ESTERNA

Nota: questo è il metodo di cablaggio preferito, in quanto

garantisce che lo spegnimento dell’alimentazione della CPU del ROC800 rimuove anche l’alimentazione dall’interfaccia FF.

Per ulteriori informazioni sull’utilizzo dell’interfaccia FF, fare riferimento al manuale di istruzioni dell’interfaccia

OUNDATION Fieldbus (Part D301461X012). Per ulteriori

informazioni sulla configurazione dell’interfaccia FFI, fare riferimento al manuale utente del configuratore di interfaccia di campo (part D301575X012). Per ulteriori informazioni sull’uso sicuro dell’interfaccia FFI, fare riferimento a Istruzioni

per l’uso sicuro – Interfaccia F

OUNDATION Fieldbus (Part

D3011666X012).

Figura 7. Cablaggio ROC827 e interfaccia FFI

(interfaccia FFI inclusa nella custodia del ROC827)

Tabella 1. Collegamenti di ingresso a 12 V c.c. della morsettiera di alimentazione.

BAT+ e BAT–

Accetta 12 volt c.c. nominali da un convertitore c.a./c.c. o altra

Da 11,25 a 16 volt c.c.

alimentazione da 12 volt c.c.

CHG+ e CHG–

Ingresso analogico utilizzato per monitorare una fonte di carica

Da 0 a 18 volt c.c.

esterna.

AUX+ e AUX–

Fornisce tensione di alimentazione protetta da polarità inversa a

BAT+ meno 0,7 volt c.c.

dispositivi esterni.

AUXSW+ e AUXSW– Fornisce alimentazione commutabile per dispositivi esterni. BAT+ meno 0,7 volt c.c.

Tabella 2. Collegamenti di ingresso a 24 V c.c. della morsettiera di alimentazione.

+ e –

Accetta 24 volt c.c. nominali da un convertitore c.a./c.c. o altra

Da 20 a 30 volt c.c.

alimentazione da 24 volt c.c. Fornisce tensione di alimentazione protetta da polarità inversa a

dispositivi esterni.

Istruzioni per l’uso sicuro – Serie ROC800

Part D301201X012

Morsettiere

Descrizione

Volt c.c.

+ e –

Da 11 a 30 volt c.c.

Indicatori a LED sul modulo di alimentazione di ingresso

Coperture cavi

Pulsante RESET (ripristino)

Tabella 3. Collegamenti di ingresso a 30 V c.c. della morsettiera di alimentazione.

Accetta 30 volt c.c. nominali da un convertitore c.a./c.c. o altra alimentazione da 30 volt c.c.

AUX+ e AUX–

AUXSW+ e AUXSW– Fornisce alimentazione commutata per dispositivi esterni. BAT+ meno 0,7 volt c.c.

Fornisce tensione di alimentazione protetta da polarità inversa (la tensione di uscita segue l’ingresso) a dispositivi esterni.

BAT+ meno 0,7 volt c.c.

Pagina

Figura 8. Controllore remoto ROC809

Figura 9. ROC827 con interfaccia Foundation Fieldbus installata

Istruzioni per l’uso sicuro – Serie ROC800

Emerson Process Management

ESEMPLIFICATIVA, LA PERDITA DI PRODUZIONE, PERDITA DI PROFITTI, PERDITA DI RICAVI O

è esclusivamente dell’acquirente e dell’utente finale.

Europa:

Emerson Process Management

Nord America/America Latina:

Emerson Process Management

Medio Oriente/Africa:

Emerson Process Management

Asia-Pacifico:

Emerson Process Management

www.EmersonProcess.com/Remote

D301201X012

Part

Pagina

Per il servizio clienti e il supporto tecnico, visitare

www.emersonprocess.com/remote/support

Sede principale:

Remote Automation Solutions 6005 Rogerdale Road Houston, TX 77072 U.S.A. Tel. +1 281 879 2699 | Fax +1 281 988 4445 www.EmersonProcess.com/Remote

Remote Automation Solutions Unit 8, Waterfront Business Park Dudley Road, Brierley Hill Dudley UK DY5 1LX Tel. +44 1384 487200 | Fax +44 1384 487258 www.EmersonProcess.com/Remote

Remote Automation Solutions 6005 Rogerdale Road Houston TX USA 77072 Tel. +1 281 879 2699 | Fax +1 281 988 4445 www.EmersonProcess.com/Remote

Remote Automation Solutions Emerson FZE P.O. Box 17033 Jebel Ali Free Zone – South 2 Dubai U.A.E. Tel. +971 4 8118100 | Fax +971 4 8865465 www.EmersonProcess.com/Remote

Remote Automation Solutions 1 Pandan Crescent Singapore 128461 Tel. +65 6777 8211| Fax +65 6777 0947

Remote Automation Solutions, una business unit di Emerson Process Management, non è responsabile per gli errori tecnici o editoriali presenti in questo manuale o per le eventuali omissioni. REMOTE AUTOMATION SOLUTIONS NON OFFRE ALCUNA GARANZIA, ESPRESSA O IMPLICITA, INCLUSE LE GARANZIE IMPLICITE DI COMMERCIABILITÀ E IDONEITÀ PER UNO SCOPO PARTICOLARE RISPETTO A QUESTO MANUALE E, IN NESSUN CASO, REMOTE AUTOMATION SOLUTIONS POTRÀ ESSERE RITENUTA RESPONSABILE PER I DANNI INCIDENTALI, PUNITIVI, SPECIALI O CONSEQUENZIALI COMPRESI, IN VIA PURAMENTE

USO E I RELATIVI COSTI SOSTENUTI INCLUSI, SENZA LIMITAZIONE, CAPITALE, CARBURANTE ED ENERGIA E I RECLAMI DI TERZI.

Emerson Process Management Ltd, Remote Automation Solutions (UK), è una società controllata interamente di proprietà di Emerson Electric Co. che opera come Remote Automation Solutions, una business unit di Emerson Process Management. FloBoss, ROCLINK, ControlWave, Helicoid e OpenEnterprise sono marchi registrati di Remote Automation Solutions. AMS, PlantWeb e il logo PlantWeb sono marchi di proprietà di una delle società nella business unit Emerson Process Management di Emerson Electric Co. Emerson Process Management, Emerson e il logo Emerson sono marchi di fabbrica o di servizio di Emerson Electric Co. Tutti gli altri marchi appartengono ai rispettivi

Il contenuto della presente pubblicazione è fornito a solo scopo informativo. Sebbene ogni sforzo sia stato fatto per garantire la correttezza delle informazioni, queste non vanno interpretate come garanzie, esplicite o implicite, da riferirsi ai prodotti o ai servizi ivi descritti, né al loro impiego o alla loro applicabilità. Remote Automation Solutions si riserva il diritto di modificare o migliorare il design o le specifiche di tali prodotti in qualsiasi momento senza preavviso. Tutte le vendite sono soggette ai termini e condizioni di Remote Automation Solutions, disponibili su richiesta. Remote Automation Solutions non si assume la responsabilità per la selezione, l’uso o la manutenzione dei propri prodotti. La responsabilità per la selezione, l’uso e la manutenzione corretti dei prodotti di Remote Automation Solutions

Remote Automation Solutions

Instructies voor veilig gebruik – ROC800-serie

Onderdeel D301201X012

2016

LET OP

ROC800-serie Remote Operations Controller

Januari

Afbeelding 1. Label ROC800-serie

Gebruik dit document met instructies voor veilig gebruik samen met de Handleiding van de ROC800-Series Remote Operations Controller (onderdeel D301217X012). Alle aandachtspunten en omschrijvingen met betrekking tot de installatie en het verhelpen van storingen vindt u in deze handleiding. Neem contact op met uw plaatselijke verkoopkantoor als u training nodig hebt voor dit product.

De ROC800-serie Remote Operations Controller (of “ROC800”) met ATEX-goedkeuring kan worden besteld met een van de optionele communicatie- of I/O-modules die vermeld staan in de technische specificaties ROC800-serie Remote Operations Controllers (ROC800).

Het certificaat voor deze apparatuur omvat de volgende speciale omstandigheden voor veilig gebruik (X):

1. Wanneer de optionele afstandsbediende MVS-sensor met deze apparatuur wordt gebruikt, moet u erop letten dat deze sensor een membraan met dunne wand bevat. Bij installatie, onderhoud en gebruik moet rekening worden gehouden met de omgevingsomstandigheden waaraan het membraan onderworpen zal worden. Bij het installeren en onderhouden van het apparaat moet u de instructies van de fabrikant nauwgezet volgen om de veiligheid gedurende de verwachte levensduur te waarborgen.

2. Installeer de apparatuur in een behuizing met IP54classificatie of beter, of een gelijkwaardige locatie. De behuizing moet voldoende gecertificeerd zijn of op andere wijze zijn goedgekeurd voor de gebruikszone (zone 2).

3. Zorg dat de nominale ingangsspanning gedurende gebruik niet wordt overschreden.

4. Zorg dat de gebruikte kabelgeleiders geschikt zijn voor 75 graden C of hoger.

5. Indien u een IEC 62591-module of een F in de ROC800 installeert, gebruik de USB-connector dan niet in een bekend gevaarlijk gebied.

Verklaring van overeenstemming

Remote Automation Solutions verklaart hierbij dat de ROC800serie producten voldoen aan de essentiële vereisten en overige van toepassing zijnde relevante bepalingen van de Europese richtlijnen 2004/108/EG (EMC) en 94/9/EG (ATEX).

Zorg als het apparaat in een gevaarlijke omgeving wordt geïnstalleerd dat alle voor de installatie gebruikte componenten geschikt zijn voor gebruik in een dergelijke omgeving. Installatie en onderhoud mogen alleen plaatsvinden als de omgeving daarvoor geen gevaar oplevert. Installatie of onderhoud in een gevaarlijke omgeving kan leiden tot persoonlijk letsel of materiële schade.

Schakel altijd eerst de stroom van de ROC800 uit voor u werkzaamheden aan de bekabeling uitvoert. Het bekabelen van ingeschakelde apparatuur kan tot lichamelijk letsel of schade aan het apparaat leiden.

Neem bij werkzaamheden binnen in het apparaat afdoende maatregelen om schade aan de schakelingen door elektrostatische ontladingen te voorkomen, zoals het dragen van een geaarde polsband.

Controleer de polariteit van de ingangsstroom voordat u stroom naar de ROC800 inschakelt.

Voor het installeren, uitvoeren van onderhoud en verhelpen van storingen aan het apparaat zijn de volgende gereedschappen vereist:

Personal computer met Microsoft®, Windows® 2000 (met Service Pack 2), Windows XP, Windows Vista of Windows 7.

ROCLINK™ 800-configuratiesoftware. Kruiskopschroevendraaier. Bladschroevendraaier.

Integrale FOUNDATION™ Fieldbus Interface

In een Series 2 ROC827-behuizing kunt u een Foundation Fieldbus Interface installeren. Zie voor meer informatie Bedrading van een FFI in de ROC827 in dit document.

OUNDATION Fieldbus CPU

Remote Automation Solutions

Website: www.EmersonProcess.com/Remote

Instructies voor veilig gebruik – ROC800-serie

Onderdeel D301201X012

Specificaties

VOEDING

12 V dc stroomingangsmodule:

24 V dc stroomingangsmodule:

30 V dc stroomingangsmodule:

MATERIALEN

Koffer: Draadkanaalafdekkingen: Modules:

OMGEVING

Bedrijfstemperatuur: Opslagtemperatuur:

Relatieve vochtigheid:

GEWICHT

I/O-modules: Modemmodule: EIA-232 (RS-232)-module: EIA-422/485 (RS-422/485)-module: MVS-module: 12 V dc stroomingangsmodule: 24 V dc stroomingangsmodule: 30 V dc stroomingangsmodule:

GOEDKEURINGEN

Geëvalueerd in overeenstemming met de volgende

Europese standaarden (EMC):

Geëvalueerd in overeenstemming met de volgende

Europese standaarden (ATEX):

Beoordeeld volgens de volgende normen (IEC):

Productmarkeringen voor gevaarlijke locaties:

ROC809SD.DSF

9.51 in.

(242 mm)

9.60 in.

(244 mm)

7.50 in.

(191 mm)

ROC809BT.DSF

1. De ROC800 wordt geleverd in een doos. Haal het

apparaat uit de doos.

Pagina

Bedrijfsbereik: 11,25 tot 16 V dc. Ingangsstroom: 5 A maximum

Bedrijfsbereik: 20 tot 30 V dc. Ingangsstroom: 2 A maximum

Bedrijfsbereik: 11 tot 30 V dc. Ingangsstroom: 7 A maximum

Acrylonitriel-butadieen-styreen (ABS).

Thermoplastisch polyester,

oplosmiddelbestendig.

-40 tot +75 °C.

-40 tot +85 °C.

IEC68-2-3; 5-95% niet-

condenserend.

1,65 kg voor behuizing, achterbord en CPU.

Variërend van 49–60 g.

113,4 g

61,2 g

EN55011 (emissies). EN61000-4-2 (immuniteit voor elektrostatische ontlading). EN61000-4-3 (immuniteit voor elektromagnetisch veld). EN61000-4-4 (immuniteit voor elektrische snelle transiënten). EN61000-4-5 (immuniteit voor stootspanning). EN61000-4-6 (geleide immuniteit).

Polypropyleen.

47,6 g

97,5 g 120 g 91 g

2. Bepaal een geschikte plaats voor de ROC800. Installeer

de ROC800 altijd in een behuizing die door de gebruiker wordt geleverd, aangezien de ROC800 bescherming vereist tegen regen, sneeuw, ijs, dwarrelend stof of vuil en bijtende atmosferen. Als de ROC800 buiten wordt geïnstalleerd, moet deze in een behuizing die is gecertificeerd volgens IP54 (of beter) geplaatst worden.

NB Als u de ROC800 binnen een behuizing plaatst,

gebruikt u de meegeleverde verlengkabel om de antenne buiten de behuizing te plaatsen. Dicht alle gaten af die u voor dit doeleinde in de behuizing maakt, om de vereiste IP54-certificering te behouden.

Controleer bij de keuze van een behuizing alle vrije ruimten. Zorg voor voldoende ruimte voor de bekabeling en het uitvoeren van onderhoud. Zie afbeelding 2 en afbeelding 3.

49,9 g

Afbeelding 2. Zijaanzicht van de ROC809

EN60079-0:2012. EN60079-15:2010. Gecertificeerd door Sira als model W40135.

IEC 60079-0:2011 (6e editie) IEC 60079-15:2010, 4e editie

Ex nA IICT4 Gc(-40 °C ≤ T

Certificatienr. Sira 05ATEX4046X

amb

II 3 G.

≤ +75 °C),

Afbeelding 3. Onderaanzicht van de ROC809

3. De ROC800-behuizing is te monteren op twee

35 x 7,5 mm DIN-rails. Zie afbeelding 4.

Instructies voor veilig gebruik – ROC800-serie

Onderdeel D301201X012

809back.dsf

DIN-railmontage

Pagina

• Monteer de bovenste DIN-rails op de ROC800.

• Monteer de onderste DIN-rails op het achterbord.

• Plaats de ROC800 op de onderste rail die op het

achterbord is gemonteerd, waarbij u ervoor zorgt dat de onderrand van de ROC800 vlak is met het paneel.

• Draai de bovenzijde van de ROC800 totdat deze vlak tegen het paneel aan ligt.

• Bevestig de bovenstrop van de DIN-rail aan het paneel.

• Een pijpleiding met kathodebescherming is geen goede

aarde. Niet verbinden met het kathodedeel van de pijpleiding.

• De aardingsinstallatiemethode voor de ROC800 is afhankelijk van of de pijpleiding kathodebescherming heeft. Op pijpleidingen met kathodebescherming moet de ROC elektrisch worden geïsoleerd van de pijpleiding. Alle aardvoorzieningen mogen maximaal een staaf- of roosterimpedantie van 25 ohm hebben, gemeten met een aardingstester.

5. Bedraad de ROC800 via de aansluitblokken op de voorzijde

van elke module. De aansluitblokken aanvaarden 12 AWG of kleinere bedrading.

Om de draad aan te sluiten op de verwijderbare blokcompressieklemmen:

• Strip het einde (maximaal ¼ inch) van de draad.

• Steek het gestripte einde in de klem onder de

aansluitingsschroef.

• Draai de schroef aan.

Op de ROC800 dient zo min mogelijk ongeïsoleerde ader ontbloot te worden om kortsluiting te voorkomen. Laat de draden bij de aansluitingen iets langer om trekbelasting te voorkomen.

Afbeelding 4. Achterzijde van de ROC809

4. Als uw bedrijf geen specifieke aardingsvereisten heeft,

installeert u de ROC800 als een “los” (niet aan aarde verbonden) systeem. Anders volgt u de specifieke aardingsprocedures van uw bedrijf. Als u echter een verbinding maakt tussen een geaard apparaat en een ROC800 EIA-232 (RS-232)-poort, moet de ROC800-voeding geaard worden.

Als u de apparatuur moet aarden, let dan op de volgende richtlijnen:

• Wanneer de apparatuur een gelijkspanningsbron gebruikt, moet het aardsysteem eindigen bij de serviceafsluiter. Alle apparatuur-aardingsgeleiders, inclusief de draad of doorvoer met de voedingsgeleiders, moeten een nietonderbroken elektrisch pad bieden naar de serviceafsluiter.

• Onjuiste aarding of slechte aardingspraktijken kunnen vaak problemen veroorzaken, zoals het introduceren van aardlussen in het systeem. Door een correcte aarding van het ROC-apparaat wordt het effect van elektrische ruis gereduceerd en wordt het ROC-apparaat beschermd tegen blikseminslag. Installeer een overspanningsbeveiliging op de serviceafsluiter op systemen met gelijkspanningsvoeding om de geïnstalleerde apparatuur te beschermen tegen blikseminslag en spanningsschommelingen. U kunt ook overwegen een telefoonoverspanningsbeveiliging te installeren voor de optionele inbelmodemcommunicatiemodule.

a. Sluit de voedingsbedrading aan. Bepaal eerst de stroomvereisten en bekijk de stroombedradingsbeschrijving in

hoofdstuk 3 van de Instructiehandleiding voor de ROC800-serie Remote Operations Controller (onderdeel D301217X012).

Controleer of de aansluitingspolariteit correct is.

Voor het maken van de gelijkstroomaansluitingen:

• Voer indien nodig de back-upconfiguratie en de loggegevensprocedure uit.

• Installeer optioneel een overspanningsbeveiliger op de serviceafsluiter.

• Verwijder alle andere stroombronnen van de ROC800.

• Installeer een zekering bij de ingangsstroombron.

• Verwijder de aansluitblokconnector van de houder.

• Steek het gestripte draadeinde van:

o de 12 volt gelijkstroombron in de klem onder de

betreffende BAT+/BAT– aansluitschroef (zie Afbeelding 5 OF

o de 24 volt gelijkstroombron in de klem onder de

betreffende + / - aansluitschroef. De + klem moet ook een zekering hebben (zie afbeelding 5)

)

Instructies voor veilig gebruik – ROC800-serie

Onderdeel D301201X012

24 VOLT DC/12 VOLT DC POWER CONVERTER

OTHER 12 VOLT DC NOMINAL SOURCE

AC TO 11 TO 30 VOLT DC POWER SUPPLY

12 VOLT DC BATTERY BANK

AC TO 12 VOLT DC POWER SUPPLY

BATTERY

POWER

REGULATOR

SOLAR

PANEL

ZONNEPA

Pagina

o de 11-30 volt gelijkstroombron in de klem onder de

betreffende +/- aansluitschroeven (zie afbeelding 5)

Zie tabel 1, 2 en 3 voor de stroombedradingsaansluitingen.

12 VOLT DC ACCUBANK

AC NAAR 12 VOLT DC VOEDING

24 VOLT/12 VOLT GELIJKSTROOMOMZETT ER

ANDERE NOMINALE BRON 12 VOLT DC

WISSELSTROOM NAAR 11 T OT 30 VOLT DC VOEDING

Afbeelding 5. 12 V dc stroomtoevoer en BAT+/BAT– bedrading

• Schroef elke draad in het aansluitblok. Steek de aansluitblokconnector weer in de houder.

• Als u een externe ladingsspanning controleert (alleen 12 V

dc-stroomingangsmodule), bedraadt u de CHG+ en CHG– aansluitblokconnector. Zie afbeelding 6.

ZONNESTROOM

REGELAAR

ACCU

NEEL

7. Schakel de stroom naar de ROC800 in om de ROC800 te

starten. Het ledje (aangeduid met stroomingangsmodule of V12 op de PM-24 stroomingangsmodule) moet groen gaan branden om aan te geven dat de aangelegde spanning correct is. Daarna moet het STATUS-lampje op de CPU gaan branden om een correcte werking aan te geven. Afhankelijk van de instelling voor de stroombesparingsmodus (alleen beschikbaar op de PM-12 stroomingangsmodule), kan het zijn dat het STATUS-lampje niet blijft branden tijdens gebruik. Zie afbeelding 8.

VOK op de PM-12 of PM-30

8. Wanneer het opstarten succesvol is, kunt u de ROC800

configureren volgens de vereisten van de toepassing. Nadat u de ROC800 hebt geconfigureerd en de I/O en MVS hebt gekalibreerd, kunt u de ROC800 in gebruik nemen. Zie de

Gebruiksaanwijzing voor de ROCLINK 800-configuratiesoftware (voor ROC800-serie) (onderdeel D301250X012). Wanneer de

ROC800 in gebruik is, voert deze stroomberekeningen uit. Gedurende normale werking en gebruik zijn er op dit apparaat geen gebruikersafstellingen vereist.

9. Om de ROC800 te onderhouden moet de bedrading

periodiek worden geïnspecteerd op tekenen van verslechtering. De ROC800 kan ook verificatie van de meter, MVS, en I/Okalibratie vereisen.

10. Als u problemen ervaart die verband lijken te houden met

de software, probeer de ROC800 dan te resetten met een warme start, koude start of reset, of volg de procedure in de onderstaande opmerking.

NB Met een reset gaan alle configuratie- en loggegevens

verloren. Maak een back-up van de configuratie- en loggegevens voordat u probeert te resetten.

Afbeelding 6. 12 V dc stroomtoevoer en CHG+/CHG– bedrading

• Sluit alle andere stroombronnen (indien nodig) voor de ROC800 weer aan.

b. Sluit de bedrading aan op de aansluitblokken op de I/O- en communicatiemodules. Zie hoofdstuk 3 en 4 van de

Instructiehandleiding voor de ROC800-serie Remote Operations Controller (onderdeel D301217X012) voor

bedradingsdiagrammen en verklaringen.

6. Druk de draadkanaalafdekkingen op de draadkanalen wanneer

de bedrading van de aansluitblokken is voltooid. Zie afbeelding 8.

De knop RESET op de voorzijde van de CPU-module herstelt de fabrieksinstellingen op het apparaat (zie afbeelding 8). Om de knop RESET te gebruiken verwijdert u de stroom van het apparaat, en drukt u de knop 15 seconden stevig in met een pen of stylus terwijl u de stroom inschakelt. Zie de Gebruiksaanwijzing

voor ROCLINK 800-configuratiesoftware (voor ROC800-serie)

(onderdeel D301250X012) voor warme en koude starts.

Als u problemen ondervindt die met de hardware te maken lijken te hebben, controleert u de bekabeling. Als u daarna nog steeds problemen ondervindt, vraag dan toestemming aan het plaatselijke verkoopkantoor voor retourzending.

11. Maak bij demontage van de ROC800 eerst een back-up van

alle configuratie- en loggegevens van het apparaat. Daarna haalt u de stroom van het apparaat en verwijdert u alle externe bedrading van de modules.

12. Verwijder de behuizing van de ROC800 van de DIN-rails

door de twee DIN-railvergrendelingen op de achterzijde van de behuizing los te maken.

13. Plaats de ROC800 in een doos voor verzending of opslag.

Instructies voor veilig gebruik – ROC800-serie

Onderdeel D301201X012

EXTERNAL

POWER

Aansluitblokken

Beschrijving

Gelijkspanning

Aansluitblokken

Beschrijving

Gelijkspanning

EXTERNE

Pagina

Bedraden van een FFI in de ROC827

Als u een FOUNDATION Fieldbus Interface (FFI) wilt opnemen als integraal onderdeel van een Series 2 ROC827 (zie afbeelding 9), bedraadt u de FFI naar de ROC800 zoals afgebeeld (afbeelding 7).

VOEDING

NB Dit is de bedradingsmethode met de voorkeur,

aangezien dit ervoor zorgt dat het verwijderen van de stroom naar de CPU van de ROC800 ook de stroom van de FFI verwijdert.

Zie voor meer informatie over het gebruik van de FFI de

Instructiehandleiding voor de

FOUNDATION Fieldbus Interface

(onderdeel D301461X012). Zie voor meer informatie over het configureren van de FFI de Gebruikshandleiding voor de Field Interface Configurator (onderdeel D301575X012). Zie voor meer informatie over veilig gebruik van de FFI de

Instructies voor veilig gebruik – F

OUNDATION Fieldbus Interface

(onderdeel D3011666X012).

Afbeelding 7. Bedrading van de ROC827 en FFI (FFI opgenomen in

ROC827-behuizing)

Tabel 1. Aansluitblokverbindingen 12 V dc stroomingang

BAT+ en BAT– Accepteert 12 V dc nominaal van een gelijkrichter of andere

11,25 tot 16 V dc

12 V dc -voeding.

CHG+ en CHG– Analoge ingang die wordt gebruikt om een externe

0 tot 18 V dc

ladingsbron te controleren.

AUX+ en AUX– Levert bronspanning die is beschermd tegen omgekeerde

polariteit aan externe apparaten.

BAT+ minus 0,7 V dc

AUXSW+ en AUXSW– Levert geschakelde stroom voor externe apparaten. BAT+ minus 0,7 V dc

Tabel 2. Aansluitblokverbindingen 24 V dc stroomingang

+ en – Accepteert 24 V dc nominaal van een gelijkrichter of andere

20 tot 30 V dc

24 V dc -voeding.

AUX+ en AUX– Levert bronspanning die is beschermd tegen omgekeerde

11,3 V dc

polariteit aan externe apparaten.

Instructies voor veilig gebruik – ROC800-serie

Onderdeel D301201X012

Aansluitblokken

Beschrijving

Gelijkspanning

Ledjes op stroomingangsmodule

Draadkanaalafdekkingen

RESET-knop

Tabel 3. Aansluitblokverbindingen 30 V dc stroomingang

Pagina

+ en – Accepteert 30 V dc nominaal van een gelijkrichter of andere

11 tot 30 V dc

30 V dc -voeding.

AUX+ en AUX– Levert bronspanning die is beschermd tegen omgekeerde

BAT+ minus 0,7 V dc polariteit (spanningsuitgang volgt ingang) aan externe apparaten.

AUXSW+ en AUXSW– Levert geschakelde stroom voor externe apparaten. BAT+ minus 0,7 V dc

Afbeelding 8. ROC809 Remote Operations Controller

Afbeelding 9. ROC827 met geïnstalleerde Foundation Fieldbus Interface

Instructies voor veilig gebruik – ROC800-serie

Emerson Process Management

aansprakelijk voor technische of redactionele fouten in deze handleiding of eventuele weglatingen uit

WORDEN GESTELD VOOR INCIDENTELE, PUNITIEVE, SPECIALE OF GEVOLGSCHADE INCLUSIEF DOCH

voor de ontwerpen of specificaties van deze producten op elk moment en zonder voorafgaande

juiste gebruik en het juiste onderhoud van producten van Remote Automation Solutions berust uitsluitend bij de koper en de eindgebruiker.

Europa:

Emerson Process Management

Noord- en Zuid-Amerika:

Emerson Process Management

Midden-Oosten en Afrika:

Emerson Process Management

Azië-Pacific:

Emerson Process Management

www.EmersonProcess.com/Remote

Onderdeel D301201X012

Pagina

Ga voor klantenservice en ondersteuning naar

www.emersonprocess.com/remote/support

Hoofdkantoor:

Remote Automation Solutions 6005 Rogerdale Road Houston, TX 77072 U.S.A. T +1 281 879 2699 | F +1 281 988 4445 www.EmersonProcess.com/Remote

Remote Automation Solutions Unit 8, Waterfront Business Park Dudley Road, Brierley Hill Dudley UK DY5 1LX T +44 1384 487200 | F +44 1384 487258 www.EmersonProcess.com/Remote

Remote Automation Solutions 6005 Rogerdale Road Houston TX USA 77072 T +1 281 879 2699 | F +1 281 988 4445 www.EmersonProcess.com/Remote

Remote Automation Solutions Emerson FZE P.O. Box 17033 Jebel Ali Free Zone – South 2 Dubai V.A.E. T +971 4 8118100 | F +971 4 8865465 www.EmersonProcess.com/Remote

Remote Automation Solutions 1 Pandan Crescent Singapore 128461 T +65 6777 8211| F +65 6777 0947

Remote Automation Solutions is een divisie van Emerson Process Management en is niet

deze handleiding. REMOTE AUTOMATION SOLUTIONS BIEDT GEEN ENKELE GARANTIE, HETZIJ IMPLICIET HETZIJ UITDRUKKELIJK, MET INBEGRIP VAN DE STILZWIJGENDE GARANTIES INZAKE VERKOOPBAARHEID EN GESCHIKTHEID VOOR EEN BEPAALD DOEL IN VERBAND MET DEZE HANDLEIDING EN REMOTE AUTOMATION SOLUTIONS KAN IN GEEN GEVAL AANSPRAKELIJK

NIET BEPERKT TOT PRODUCTIEVERLIES, GEDERFDE WINST, GEDERFDE INKOMSTEN OF GEBRUIKSDERVING EN GEMAAKTE KOSTEN INCLUSIEF DOCH NIET BEPERKT TOT KAPITAALUITGAVEN, BRANDSTOF- EN ENERGIEKOSTEN EN AANSPRAKEN VAN DERDEN.

Emerson Process Management Ltd, Remote Automation Solutions (UK), is een volle dochtermaatschappij van Emerson Electric Co. die handel drijft onder de naam Remote Automation Solutions, een divisie van Emerson Process Management. FloBoss, ROCLINK, ControlWave, Helicoid en OpenEnterprise zijn handelsmerken van Remote Automation Solutions. AMS, PlantWeb, en het PlantWeb-logo zijn merken die in het bezit zijn van de divisie Emerson Process Management van Emerson Electric Co. Emerson Process Management, Emerson en het Emerson-logo zijn handels- en servicemerken van de Emerson Electric Co. Alle andere merken zijn eigendom van hun respectieve eigenaars.

De inhoud van deze publicatie is uitsluitend ter informatie. Hoewel we uiterste zorg hebben besteed aan de nauwkeurigheid van de informatie, kunnen er geen rechten of garanties, expliciet of impliciet, met betrekking tot de producten of diensten die erin beschreven worden, of het gebruik of de toepasbaarheid ervan, aan worden ontleend. Wij behouden ons het recht

kennisgeving aan te passen of te verbeteren. De leveringsvoorwaarden van Remote Automation Solutions, die op aanvraag verkrijgbaar zijn, zijn op alle verkopen van toepassing. Remote Automation Solutions aanvaardt geen aansprakelijkheid voor de selectie, het gebruik of het onderhoud van producten. De aansprakelijkheid voor de juiste selectie, het

Remote Automation Solutions

Instrucciones para un uso seguro: serie ROC800

Parte D301201X012

2016

PRECAUCIÓN

Controlador de operaciones remoto serie ROC800

Enero de

Figura 1. Etiqueta de la serie ROC800

Use este documento de instrucciones de uso seguro (SUI) con el Manual de instrucciones del controlador de operaciones remoto serie ROC800 (parte D301217X012). Para conocer todas las precauciones y las descripciones de instalación y los procedimientos de solución de problemas, consulte este manual. Si necesita una capacitación sobre este producto, comuníquese con su oficina de ventas local.

El controlador de operaciones remoto serie ROC800 (o “ROC800”) con la aprobación de ATEX se puede pedir con cualquier comunicación opcional o los módulos de E/S enumerados en las especificaciones técnicas Controladores de operaciones remotos serie ROC800 (ROC800).

El certificado para este equipo incluye las siguientes condiciones especiales para un uso seguro (X):

1. Si se está usando el sensor de MVS remoto opcional con este equipo, tenga en cuenta que este sensor contiene un diafragma de pared delgada. Al instalar el equipo, usarlo y darle mantenimiento, se deberán tener en cuenta las condiciones ambientales a las cuales está expuesto el diafragma. Cuando instale y mantenga el dispositivo, siga detalladamente las instrucciones del fabricante para garantizar la seguridad durante su vida útil prevista.

2. Instale el equipo en una carcasa IP54 o de mejor calidad o en una ubicación equivalente. Cualquier carcasa se puede certificar adecuadamente o se puede aprobar de otra manera para la zona de uso (Zona 2).

3. Asegúrese de que el voltaje de entrada nominal no se supere en el servicio.

4. Asegúrese de que los conductores de cables usados se clasifiquen para 75 °C o más.

5. Si instala un módulo de IEC 62591 o una CPU F Fieldbus en el ROC800, no use el conector USB en un área peligrosa conocida.

Declaración de conformidad

Por la presente, Remote Automation Solutions declara que los productos serie ROC800 cumplen con los requisitos esenciales y otras provisiones relevantes de las directivas europeas 2004/108/EC (EMC) y 94/9/EC (ATEX).

Al instalar unidades en un área peligrosa, asegúrese de que todos los componentes seleccionados para la instalación estén diseñados para su uso en este tipo de entornos. La instalación y el mantenimiento deben llevarse a cabo solo cuando se tenga la seguridad de que el área no es peligrosa. La instalación o el mantenimiento en un área peligrosa podría ocasionar lesiones personales o daños materiales.

Siempre apague la alimentación a ROC800 antes de intentar cualquier tipo de cableado. El cableado de equipos con alimentación conectada podría ocasionar lesiones personales o daños materiales.

Para evitar daños en los circuitos al trabajar dentro de la unidad, utilice las debidas precauciones contra descargas electrostáticas, como el uso de una pulsera antiestática conectada a tierra.

Revise la polaridad de la alimentación de entrada antes de la conexión al ROC800.

Se requieren las siguientes herramientas para la instalación, el mantenimiento y la solución de problemas:

Computadora que ejecute Microsoft® Windows® 2000 (con Service Pack 2), Windows XP, Windows Vista o Windows 7.

Software de configuración ROCLINK™ 800. Destornillador Phillips (cruciforme). Destornillador de cabeza plana.

Interfaz integral FOUNDATION™ Fieldbus

Puede instalar una interfaz Foundation Fieldbus en una carcasa serie 2 ROC827. Para obtener más información, consulte Cableado de una FFI en ROC827 en este documento.

OUNDATION

Remote Automation Solutions

Sitio web: www.EmersonProcess.com/Remote

Instrucciones para un uso seguro: serie ROC800

Parte D301201X012

Especificaciones

ALIMENTACIÓN

Módulo de entrada de alimentación de 12 V cc:

Módulo de entrada de alimentación de 24 V cc:

Módulo de entrada de alimentación de 30 V cc:

MATERIALES

Caja: Cubiertas del canal de cable: Módulos:

CARACTERÍSTICAS AMBIENTALES

Temp. de operación: Temp. de almacenamiento: Humedad relativa:

PESO

Módulos de E/S: Módulo de módem: Módulo EIA-232 (RS-232): Módulo EIA-422/485 (RS-422/485): Módulo de MVS: Módulo de entrada de alimentación de 12 V cc: Módulo de entrada de alimentación de 24 V cc: Módulo de entrada de alimentación de 30 V cc:

APROBACIONES

Evaluado según las siguientes normas europeas (EMC):

Evaluado según las siguientes normas europeas (ATEX):

Evaluado según las siguientes normas (IEC):

Marcas de productos para ubicaciones peligrosas:

1. El ROC800 se recibe en una caja. Retírelo de la caja.

2. Busque un lugar adecuado para el ROC800. Siempre

instale el ROC800 en una carcasa suministrada por el

Rango de funcionamiento: 11,25 a 16 V cc. Corriente de entrada: 5 Amps como máximo

Rango de funcionamiento: 20 a 30 V cc. Corriente de entrada: 2 Amp como máximo

Rango de funcionamiento: 11 a 30 V cc. Corriente de entrada: 7 Amp como máximo

Plástico acrilonitrilo butadieno estireno (ABS).

Plástico polipropileno

Poliéster termoplástico, resistente a los solventes.

–40 a +75 °C.

–40 a +85 °C.

IEC68-2-3; 5-95% sin condensación.

usuario, ya que el ROC800 requiere protección de la exposición directa a la lluvia, nieve, hielo, desechos o restos que vuelen, y atmósferas corrosivas. Si el ROC800 está instalado afuera de un edificio, se debe colocar en una carcasa con clasificación IP54 (o mejor).

Nota: Si coloca el ROC800 dentro de una carcasa, use el

cable de extensión provisto para ubicar la antena afuera de la carcasa. Selle cualquier orificio que haga en la carcasa con este fin para asegurar el mantenimiento de la clasificación IP54 necesaria.

Cuando elija una carcasa, asegúrese de revisar todos los espacios vacíos. Proporcione suficiente espacio para el cableado y el mantenimiento. Vea la Figura 2 y la Figura 3.

Página

1,65 kg para la carcasa, el plano posterior y la CPU.

EN55011 (Emisiones). EN61000-4-2 (Inmunidad de descarga electrostática). EN61000-4-3 (Inmunidad de campo electromagnético). EN61000-4-4 (Inmunidad de transitorios rápidos eléctricos). EN61000-4-5 (Inmunidad de sobretensión). EN61000-4-6 (Inmunidad conducida).

EN60079-0:2012. EN60079-15:2010. Certificado por Sira como Modelo W40135.

IEC 60079-0:2011 (6a edición) IEC 60079-15:2010, 4a edición

Ex nA IICT4 Gc(–40 °C ≤ T

II 3 G.

N.° de cert. Sira 05ATEX4046X

Varían desde 49–60 g.

113,4 g.

47,6 g.

61,2 g.

amb

49,9 g.

≤ +75 °C),

97,5 g.

120 g. 91 g.

Figura 2. Vista lateral del ROC809

Figura 3. Vista inferior del ROC809

3. La carcasa del ROC800 se monta sobre dos carriles DIN de

35 x 7,5 mm. Vea la Figura 4.

Instrucciones para un uso seguro: serie ROC800

Parte D301201X012

809back.dsf

Montaje en carril DIN

Página

• Monte los carriles DIN superiores sobre el ROC800.

• Monte los carriles DIN inferiores sobre el plano posterior.

• Coloque el ROC800 sobre el carril interior montado en el

plano posterior y asegúrese de que el borde inferior del ROC800 esté al mismo nivel que el panel.

• Gire la parte superior de la unidad del ROC800 hasta que se encuentre al mismo nivel que el panel.

• Ajuste la tira superior del carril DIN al panel.

sobretensiones telefónicas para el módulo de comunicaciones de módem de acceso telefónico.

• Una tubería con una protección catódica no es una buena conexión a tierra. No haga una conexión común hacia la parte catódica de la tubería.

• El método de instalación de la conexión a tierra para el ROC800 depende de si la tubería tiene una protección catódica. En tuberías con protección catódica, el ROC debe aislarse eléctricamente con respecto a la tubería. Todas las conexiones a tierra deben tener una varilla a tierra o rejilla de tierra con impedancia de 25 ohmios o menos, medida con un probador de sistemas de tierra.

5. Conecte el ROC800 a través de los bloques terminales en

la parte delantera de cada módulo. Los bloques terminales aceptan 12 AWG o un cableado más pequeño.

Para conectar el cable a terminales de compresión de bloque removibles:

• Pele el extremo del cable (1/4 de pulgada como máximo).

• Inserte el extremo pelado en el sujetador debajo del

tornillo de terminación.

• Apriete el tornillo.

El ROC800 debe tener expuesta una cantidad mínima de cable pelado para evitar cortocircuitos. Permita que haya algo de espacio suficiente cuando haga las conexiones para evitar la presión.

Figura 4. Parte posterior del ROC809

4. Si su empresa no tiene requisitos específicos de conexión a tierra, instale la unidad del ROC800 como un sistema “flotante” (no conectado a tierra). De lo contrario, siga las prácticas específicas de conexión a tierra de su empresa. Sin embargo, si está haciendo una conexión entre un dispositivo con puesta a tierra y el puerto EIA-232 (RS-232) del ROC800, conecte a tierra el suministro de alimentación del ROC800.

Si debe conectar a tierra el equipo, tenga en cuenta las siguientes pautas:

• Cuando el equipo utiliza fuentes de voltaje de CC, el sistema de conexión a tierra se debe terminar en el punto de desconexión del servicio. Todos los conductos de conexión a tierra del equipo, incluidos el cable o conducto que llevan la alimentación, deben proporcionar un recorrido eléctrico ininterrumpido hasta la desconexión del servicio.

• Una conexión a tierra incorrecta o prácticas de conexión deficientes, con frecuencia, pueden causar problemas, como la introducción de bucles de tierra en el sistema. La puesta a tierra adecuada de la unidad de ROC contribuye a reducir los efectos del ruido eléctrico en el funcionamiento de la unidad de ROC y la protege contra rayos. Instale un dispositivo de protección contra sobretensiones en la desconexión de servicio en sistemas de voltaje de CC para proteger el equipo instalado contra rayos y sobretensiones. También podría tener en cuenta un protector contra

a. Conecta el cable de alimentación. Primero determine los requisitos de alimentación y revise la descripción del cableado de alimentación en el Capítulo 3 del Manual de

instrucciones del controlador de operaciones remoto serie ROC800 (parte D301217X012).

Verifique si la polaridad del enganchado es correcta.

Para hacer conexiones de suministro de alimentación de CC:

• Si es adecuado, realice el procedimiento de datos respaldo de configuración y datos de registro.

• Otra opción es instalar un dispositivo de protección contra sobretensiones en la desconexión del servicio.

• Quite todas las otras fuentes de alimentación del ROC800.

• Instale un fusible en la fuente de alimentación de entrada.

• Quite al conector del bloque de terminales del

tomacorriente.

• Inserte cada extremo de cable pelado desde: o la fuente de 12 V cc hasta el sujetador debajo del

tornillo de terminación adecuado BAT+/BAT– (vea la Figure 5

o la fuente de 24 V cc hasta el sujetador debajo del

tornillo de terminación adecuado +/-. El terminal + también debe tener un fusible (vea la Figura 5)

o la fuente de 11-30 V cc hasta el sujetador debajo de

los tornillos de terminación adecuados +/- (vea la Figura 5)

) O

Instrucciones para un uso seguro: serie ROC800

Parte D301201X012

24 VOLT DC/12 VOLT DC POWER CONVERTER

OTHER 12 VOLT DC NOMINAL SOURCE

AC TO 11 TO 30 VOLT DC POWER SUPPLY

12 VOLT DC BATTERY BANK

AC TO 12 VOLT DC POWER SUPPLY

BATTERY

POWER

REGULATOR

SOLAR

PANEL

REGULADOR DE

ALIMENTACIÓN

PANEL

FUSIBLE

Página

Consulte las Tablas 1, 2 y 3 para conocer las conexión de cableado de alimentación.

BANCO DE BATERÍA DE 12 V CC

FUENTE DE ALIMENTACIÓN DE CA A 12 V CC

CONVERTIDOR DE ALIMENTACIÓN DE 24 V CC/12 V CC

OTRA FUENTE NOMINAL DE 12 V CC

FUENTE DE ALIMENTACIÓN DE CA A 11 Y 30 V CC

Figura 5. Fuente de alimentación de 12 V cc y cableado de

BAT+/BAT–

• Atornille cada cable en el bloque de terminal. Enchufe el conector del bloque de terminales de nuevo en el tomacorriente.

• Si está monitoreando un voltaje de carga externa (Módulo de entrada de alimentación de 12 V cc únicamente), conecte el cable del conector del bloque de terminales de CHG+ y CHG–. Consulte la Figura 6.

SOLAR

7. Para arrancar el ROC800, conecte la alimentación hacia el ROC800. El indicador LED (con la etiqueta VOK en los módulos de entrada de alimentación PM-12 o PM-30, o

V12 en el módulo de entrada de alimentación PM-24) debe tener una luz verde para indicar que el voltaje aplicado es correcto. Luego, el indicador de ESTADO en la CPU debe estar encendido para indicar una operación válida. En función de la configuración del Modo de ahorro de energía (disponible solo en el módulo de entrada de alimentación PM-12), es posible que el indicador de ESTADO no permanezca encendido durante el funcionamiento. Vea la Figura 8.

8. Cuando el inicio sea correcto, configure el ROC800 para cumplir con los requisitos de la aplicación. Después de configurar el ROC800 y calibrar la E/S y MVS, puede poner en funcionamiento el ROC800. Consulte el Manual de usuario del software de configuración ROCLINK 800 (para la serie ROC800) (parte D301250X012). Cuando el ROC800 está en funcionamiento realiza cálculos de caudal. Durante el funcionamiento y uso normales, no se requiere ningún ajuste de usuario en el dispositivo.

9. Para mantener el ROC800, inspeccione periódicamente el cableado en busca de señales de deterioro. Es posible que el ROC800 también requiere la verificación de la calibración de E/S, MVS y medidor.

10. Si tiene problemas que parecen estar relacionados con el software, trate de restablecer el ROC800 con un inicio en caliente, un inicio en frío o siga el procedimiento de la nota a continuación.

BATERÍAS

Figura 6. Fuente de alimentación de 12 V cc y cableado de

CHG+/CHG–

• Reemplace todas las otras fuentes de alimentación (si es necesario) en el ROC800.

b. Conecte el cableado a los bloques de terminales en los módulos de comunicaciones y de E/S. Consulte los Capítulos 3 y 4 del Manual de instrucciones del controlador de operaciones remoto serie ROC800 (parte D301217X012) para conocer los esquemas y las explicaciones del cableado.

6. Presione las cubiertas del canal de cable sobre los canales del

cableado, una vez finalizado el cableado de los bloques de terminales. Vea la Figura 8.

Nota: Pierde todos los datos de registro y configuración

con un restablecimiento. Haga un respaldo de los datos de registro y de la configuración antes de realizar cualquier tipo de restablecimiento.

El botón RESET (Reinicio) en la parte delantera del módulo de CPU restaura la unidad a las características predeterminadas de fábrica (vea la Figura 8). Para usar el botón RESET, quite la alimentación de la unidad y presione firmemente el botón durante 15 segundos con un bolígrafo o aguja mientras se aplica la alimentación. Consulte el Manual de usuario del software de configuración ROCLINK 800 (para la serie ROC800) (parte D301250X012) con respecto a los inicios en frío y caliente.

Si tiene problemas que parezcan estar relacionados con el hardware, revise el cableado. Si todavía tiene problemas, comuníquese con la oficina de ventas local para obtener una autorización de devolución.

11. Para desarmar el ROC800, primero respalde todos los datos de registro y la configuración de la unidad. Luego, quite toda la alimentación de la unidad y retire el cableado externo de los módulos.

12. Quite la carcasa del ROC800 de los carriles DIN al destrabar los dos sujetadores del carril DIN que se encuentran arriba de la parte posterior de la carcasa.

13. Coloque el ROC800 en una caja para el envío o almacenamiento.

Instrucciones para un uso seguro: serie ROC800

Parte D301201X012

EXTERNAL

POWER

Bloques de terminales

Descripción

Voltaje CC

Bloques de terminales

Descripción

Voltaje CC

ALIMENTACIÓN

Página

Cableado de una FFI en ROC827

Si necesita incluir una interfaz FOUNDATION Fieldbus (FFI) como parte integral de un ROC827 serie 2 (se muestra en la Figura 9), conecte la FFI al ROC800 como se muestra en la Figura 7.

EXTERNA

Nota: Este es el método de cableado preferido, ya que

garantiza que quitar alimentación de la CPU del ROC800 también retira alimentación de la FFI.

Para obtener más información sobre el funcionamiento de la FFI, consulte el M

ANUAL de instrucciones de la interfaz

Foundation Fieldbus (parte D301461X012). Para obtener más

información sobre el funcionamiento de la FFI, consulte el Manual de usuario del configurador de Field Interface (parte D301575X012). Para obtener más información sobre el funcionamiento de uso seguro de la FFI, consulte

Instrucciones de uso seguro: I

NTERFAZ FOUNDATION Fieldbus (parte

D3011666X012).

Figura 7. Cableado de ROC827 y FFI (FFI incluido en la carcasa del

ROC827)

Tabla 1. Conexiones del bloque de terminales de entrada de alimentación de 12 V CC

BAT+ y BAT–

Acepta 12 V cc nominal desde un convertidor de AC/DC u otra

11,25 a 16 V cc

fuente de 12 V cc.

CHG+ y CHG–

Se usa la entrada analógica para monitorear una fuente de carga

0 a 18 V cc

externa.

AUX+ y AUX–

Suministra un voltaje de fuente protegida contra la polaridad

BAT+ menos 0,7 V cc

invertida a los dispositivos externos.

AUXSW+ y AUXSW– Suministra una alimentación conmutada para los dispositivos externos. BAT+ menos 0,7 V cc

+ y –

Tabla 2. Conexiones del bloque de terminales de entrada de alimentación de 24 V CC

Acepta 24 V cc nominal desde un convertidor de AC/DC u otra

20 a 30 V cc

fuente de 24 V cc.

AUX+ y AUX–

Suministra un voltaje de fuente protegida contra la polaridad

11,3 V cc

invertida a los dispositivos externos.

Instrucciones para un uso seguro: serie ROC800

Parte D301201X012

Bloques de terminales

Descripción

Voltaje CC

+ y –

11 a 30 V cc

Indicadores LED en el módulo de entrada de alimentación

Cubiertas del canal de cable

Botón RESET

B C A

Tabla 3. Conexiones del bloque de terminales de entrada de alimentación de 30 V CC

Acepta 30 V cc nominal desde un convertidor de AC/DC u otra fuente de 30 V cc.

AUX+ y AUX–

AUXSW+ y AUXSW– Suministra una alimentación conmutada para los dispositivos externos. BAT+ menos 0,7 V cc

Suministra un voltaje de fuente protegida contra la polaridad invertida (la salida de voltaje sigue a la entrada) a los dispositivos externos.

BAT+ menos 0,7 V cc

Página

Figura 8. Controlador de operaciones remoto ROC809

Figura 9. ROC827 con interfaz Foundation Fieldbus instalada

Instrucciones para un uso seguro: serie ROC800

Emerson Process Management

www.EmersonProcess.com/Remote

SOLUTIONS SERÁ RESPONSABLE POR NINGÚN DAÑO

Solutions. AMS, PlantWeb y el logotipo de PlantWeb son marcas propiedad de una de las empresas

de Remote Automation Solutions corresponde exclusivamente al comprador y al usuario final.

Europa:

Emerson Process Management

www.EmersonProcess.com/Remote

Norteamérica/Latinoamérica:

Emerson Process Management

www.EmersonProcess.com/Remote

Medio Oriente/África:

Emerson Process Management

www.EmersonProcess.com/Remote

Asia-Pacífico:

Emerson Process Management

www.EmersonProcess.com/Remote

Parte D301201X012

Página

Para recibir servicio al cliente y soporte técnico, visite www.emersonprocess.com/remote/support

Oficina central:

Remote Automation Solutions 6005 Rogerdale Road Houston, TX 77072 EE. UU. T +1 281 879 2699 | F +1 281 988 4445

Remote Automation Solutions Unidad 8, Waterfront Business Park Dudley Road, Brierley Hill Dudley Reino Unido DY5 1LX T +44 1384 487200 | F +44 1384 487258

Remote Automation Solutions 6005 Rogerdale Road Houston, TX 77072 EE. UU. T +1 281 879 2699 | F +1 281 988 4445

Remote Automation Solutions Emerson FZE P.O. Box 17033 Jebel Ali Free Zone – South 2 Dubai, Emiratos Árabes Unidos T +971 4 8118100 | F +971 4 8865465

Remote Automation Solutions 1 Pandan Crescent Singapur 128461 T +65 6777 8211| F +65 6777 0947

Remote Automation Solutions, una unidad comercial de Emerson Process Management, no es responsable por ningún error técnico o editorial en este manual ni por ningún tipo de omisión dentro de este manual. REMOTE AUTOMATION SOLUTIONS NO OTORGA GARANTÍAS, EXPRESAS O IMPLÍCITAS, INCLUIDAS LAS GARANTÍAS IMPLÍCITAS DE COMERCIABILIDAD Y ADAPTABILIDAD A UN FIN DETERMINADO EN RELACIÓN CON ESTE MANUAL Y, BAJO NINGUNA CIRCUNSTANCIA, REMOTE AUTOMATION INCIDENTAL, PUNITIVO, ESPECIAL O RESULTANTE QUE INCLUYA, A TÍTULO ENUNCIATIVO, PÉRDIDAS DE PRODUCCIÓN, PÉRDIDAS DE GANANCIAS, PÉRDIDAS DE UTILIDADES O USO, Y COSTES INCURRIDOS QUE INCLUYEN, ENTRE OTROS, GASTOS POR CAPITAL, COMBUSTIBLE Y ENERGÍA, Y RECLAMACIONES DE TERCEROS.

Emerson Process Management Ltd, Remote Automation Solutions (UK), es una subsidiaria totalmente propiedad de Emerson Electric Co. que hace negocios como Remote Automation Solutions, una unidad comercial de Emerson Process Management. FloBoss, ROCLINK, ControlWave, Helicoid y OpenEnterprise son marcas comerciales de Remote Automation

en la unidad comercial Emerson Process Management de Emerson Electric Co. Emerson Process Management, Emerson y el logotipo de Emerson son marcas comerciales y marcas de servicio de Emerson Electric Co. Todas las demás marcas son propiedad de sus respectivos dueños.

El contenido de esta publicación se presenta para fines informativos únicamente. Aunque se han hecho todos los esfuerzos para garantizar la precisión de la información, no debe tomarse como garantía, expresa o implícita, relativa a los productos o servicios descritos en esta publicación o a su uso o aplicación. Remote Automation Solutions se reserva el derecho de modificar o mejorar los diseños o especificaciones de dichos productos en cualquier momento, sin previo aviso. Todas las ventas están regidas por los términos y condiciones de Remote Automation Solutions, los cuales están disponibles a solicitud. Remote Automation Solutions no se hace responsable de la selección, el uso o el mantenimiento de ningún producto. La responsabilidad de la selección, el uso y el mantenimiento correctos de cualquier producto

Remote Automation Solutions

Remote Automation Solutions ROC800-Series Remote Operation Controller Safe Use Instructions Manuals & Guides

Specifications and Main Features

Frequently Asked Questions

User Manual
