Emerson FB2200 Flow Computer

Safe Use Instructions – Emerson FB2200

Part D301801X012

June 2021

Safe Use Instructions
Anleitung zur sicheren Verwendung
Consignes de sécurité
Instruções para uso seguro

安全使用说明

Istruzioni per l’uso sicuro
Instructies voor veilig gebruik
Instrucciones para un uso seguro

Remote Automation Solutions

Safe Use Instructions – Emerson FB2200
Part D301801X012
June 2021

Emerson FB2200 Flow Computer

Replacement Part

Kit Number

Field Replacement
Guide document
number

8-Channel Expansion

6-Channel Expansion

HMI Module Display

399379-01-0,

400210010-KIT,

CPU Enclosure and

621673-01-0,

399291-01-0,

399394-00-0

395828-01-0

395620-03-1

Specific Conditions of Use

 Use equipment in an area of not more than pollution

degree 2.

 Make provisions to ensure, in the event of transient

disturbances, that the rated voltage does not exceed
140% of the peak rated voltage.

 Lead acid battery and solar power options are not for

use in ATEX applications.

 Impact tests on the display were conducted based on

Group II values for the low risk of mechanical danger,
in accordance with Table 13 of both EN 60079­0:2012+A11:2013 and IEC 60079‐0 6
f

Figure 1. Emerson FB2200 Label

(Non-sparking with Integral Sensor)

Use this safe use instructions (SUI) document with the

Emerson FB2200 Flow Computer Instruction Manual (part

D301784X012). For full cautions and descriptions of
installation and troubleshooting procedures, refer to this
manual. If you require training for this product, contact
your local sales office.

The Emerson FB2200 Flow Computer (or “FB2200”) with
ATEX approval may be ordered with any of the optional
communications or I/O modules listed in the product data
sheet Emerson FB2200 Flow Computer (part
D301792X012).

impact is low.

 In Zone 2 installations, ensure that the flow computer

is installed and used to prevent the danger of
electrostatic charges.

 The FB2200 enclosure requires a tool to open. Refer to

the Physical Security section in Chapter 1 of the

Emerson FB2200 Flow Computer Instruction Manual

(part D301784X012) for further details.

 Refer to Table 1 for replacement parts.

Safe Use Instructions – Emerson FB2200

Part D301801X012

June 2021

th

Edition. Install

low computers with displays in areas where the risk of

Table 1. Replacement Parts

Figure 2. Emerson FB2200 Label

(Non-sparking without Integral Sensor)

Statement of Conformity

Hereby, Remote Automation Solutions declares that the
Emerson FB2200 Flow Computers are in compliance with
the essential requirements and other relevant provisions
of European Directives 2014/30/EU (EMC), and
2014/34/EU (ATEX).

I/O Board

I/O Board

Assembly

I/O Termination
Board

Electronics

Sensor Variable Kit Number D301843X012
Door Accessories

Relay
Coin Cell Battery

400217010-KIT D301804X012

400215010-KIT D301803X012

D301822X012

621627011-KIT,
399380-01-0,
621627020-KIT

D301805X012

358807010-KIT

D301803X012

621674-01-0,
621675-01-0,
621676-01-0,
621678-01-0,
400209010-KIT,
399260-01-0,
399264-01-0,
400211010-KIT

D301825X012
399267-01-0,
399266-01-0,

621661010-KIT,

D301847X012

D301855X012

Remote Automation Solutions

Specifications

POWER

ENCLOSURE

Housing:

ENVIRONMENTAL

Operating Temperature:

Storage Temp.:
Operating Humidity:

WEIGHT

APPROVALS

Evaluated to the following European Standards (EMC):

Immunity

Evaluated to the following Approval Standards:

Evaluated to the following Standards (IEC):

Product Markings for Hazardous Locations:

Safe Use Instructions – Emerson FB2200
Part D301801X012
June 2021

Operating Range: 10.5 Vdc to 30 Vdc (10W max power)

Powder-coat aluminum, with lockable door
Compression-molded fiberglass, with lockable door

Non-sparking (Ex nA): –25°C to +55°C.

–40°C to +85°C.

5-95% non-condensing per IEC

60068-2-3.

6.94 kg (15.3 lbs) (fiberglass enclosure)

10.75 kg (23.7 lbs) (aluminum enclosure)

DANGER

When installing units in a hazardous area, make sure all
installation components selected are labeled for use in
such areas. Installation and maintenance must be
performed only when the area is known to be non­hazardous. Installation or maintenance in a hazardous
area could result in personal injury or property damage.

Always turn off the power to the FB2200 before you
attempt any type of wiring. Wiring of powered
equipment could result in personal injury or property
damage.

To avoid circuit damage when working
inside the unit, use appropriate electrostatic discharge
precautions, such as wearing a grounded wrist strap.

Check the input power polarity before connecting power
to the FB2200. Wiring of powered equipment could result
in personal injury or property damage.

EN 61326-1:2013 (Emissions)
EN 61326-2-3:2013 (Immunity)

EN 61000-4-2 (Electro Static Discharge)
EN 61000-4-3 (Radiated Immunity)
EN 61000-4-4 (Fast Transients)
EN 61000-4-5 (Surges)
EN 61000-4-6 (Conducted RF)
EN 61000-4-8 (Power Frequency Magnetic Field)
EN 61000-4-17 (Voltage Ripple)
EN 61000-4-29 (Voltage Dips and Interrupts)

Directive 2014/34/EU
EN 60079-0:2012+A11:2013
EN 60079-15:2010

IEC 60079-0 (2011), 6
IEC 60079-15 (2010), 4

Ex nA IIC T4 Gc (–25°C ≤ T

II 3 G

Cert. No. DEMKO 16 ATEX 1579X

th

Edition

th

Edition

amb

≤ +55°C),

The following tools are required for installation,
maintenance, and troubleshooting:

 Personal computer running Microsoft

®

Windows® 7
Professional or Windows 8.1 Pro, or Windows 10 Pro
and Emerson Field Tools configuration software
(providing FBxConnect™).

 #1 and #2 Phillips (cross-head) screwdriver.
 3 mm (1/8-inch) flat-head screwdriver.

Unpacking

You receive the FB2200 in a box. Remove it from the box.
Examine the packing list carefully to ensure you have all
components.

Installation

1. Find a suitable location for the FB2200. When
selecting an installation site, be sure to check all
clearances. The FB2200 housing is designed to
withstand a variety of inclement conditions. The
optional LCD should be visible and accessible for the
on-site operator.

2 www.Emerson.com/RemoteAutomation

Safe Use Instructions – Emerson FB2200

Part D301801X012

June 2021

Figure 3. Front View of the FB2200 (Aluminum Enclosure)

(with optional integral MVS sensor)

Figure 5. Front View of the FB2200 (Fiberglass Enclosure)

(with optional integral MVS sensor)

Figure 4. Side View of the FB2200 (Aluminum Enclosure)

(with optional integral MVS sensor)

www.Emerson.com/RemoteAutomation 3

Figure 6. Side View of the FB2200 (Fiberglass Enclosure)

(with optional integral MVS sensor)

Safe Use Instructions – Emerson FB2200
Part D301801X012
June 2021

2. The FB2200 mounts on a two-inch pipe or pole (see

Figure 7) or can be wall- or panel-mounted using the

four holes in the case and suitable attachments.

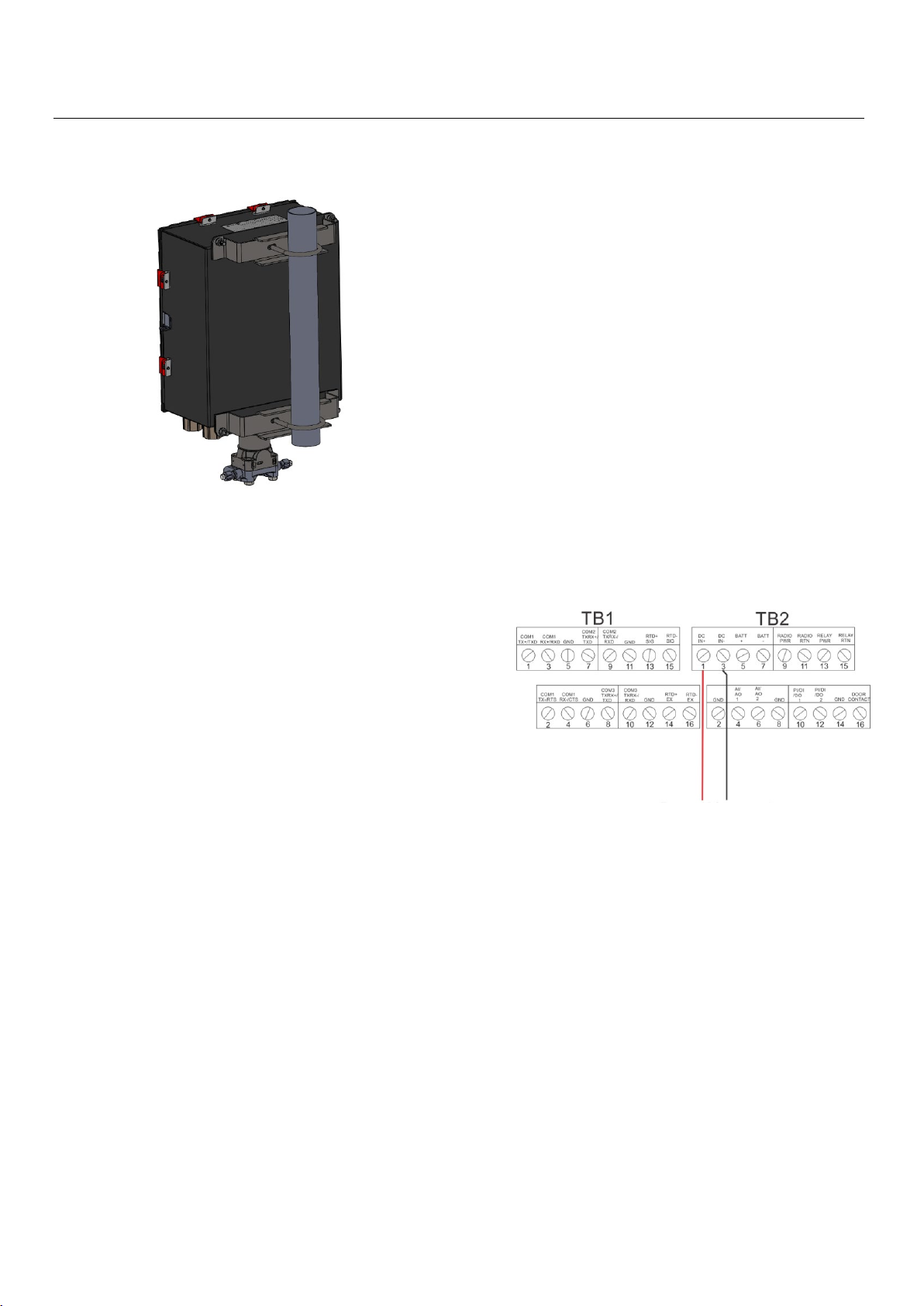

Figure 7. FB2200 (Aluminum Enclosure) on Pipe Mount

Grounding

Open the front door of the FB2200 as detailed in either

Chapter 2 of the Emerson FB2200 Flow Computer
Instruction Manual (part D301784X012) or in the
Emerson FB2200 Flow Computer Quick Start Guide (part

D301788X012).

 The grounding installation method for the FB2200

depends on whether the pipeline has cathodic
protection. On pipelines with cathodic protection,
electrically isolate the FB2200 from the pipeline. All
earth grounds must have an earth-to-ground rod or
grid impedance of 25 ohms or less, as measured with
a ground system tester.

Wiring to Power

Wire the FB2200 through the conduit fittings on the
bottom of the housing. The terminal blocks accept wiring
2mm in diameter/3mm
the removable block compression terminals:

 Bare the end (6mm maximum) of the wire.
 Insert the bared end of the wire into the clamp

beneath the termination screw.

 Tighten the screw.

Expose a minimum of bare wire to prevent short circuits.
Allow some slack when making connections to prevent
strain.

Connect the power wiring. Review the power wiring
descriptions in Chapter 2 of the Emerson FB2200 Flow

Computer Instruction Manual (part D301784X012).

Verify the hook-up polarity is correct.

2

or smaller. To connect the wire to

If your company has no specific grounding
requirements, install the FB2200 as a “floating”
(unconnected to ground) system using the ground lug
and routing the ground wire through one of the conduit
fittings. Otherwise, follow your company’s specific
grounding practices. However, if you are making a
connection between a grounded device and an EIA-232
(RS-232) port,

If you must ground the equipment, observe the
following guidelines:

 When the equipment uses a DC voltage source,

the grounding system must terminate at the
service disconnect. All equipment grounding
conductors–including wire or conduit carrying the
power supply conductors–must provide an
uninterrupted electrical path to the service
disconnect.

 Improper grounding or poor grounding practices

can often cause problems, such as introducing
ground loops into the system. Properly grounding
the FB2200 helps to reduce the effects of electrical
noise on the unit’s operation and protects against
lightning. Install a surge protection device at the
service disconnect on DC voltage source systems
to protect the installed equipment against
lightning and power surges.

 Ensure that the flow computer’s ground is

separate from the cathodic protection ground.

ground the FB2200’s power supply.

To make DC power supply connections:
 Remove the terminal block connector from the

socket.

 Insert each bare wire end into its appropriate

connector and secure the wire (see Figures 7 and 8).

 Plug the terminal block connector back into the

socket.

Figure 8. Wiring to DC Power Supply

Refer to the Emerson FB2200 Flow Computer Quick Start
Guide (part D301788X012) for detailed instructions on

connecting the battery.

Wiring to Communications & I/O

Connect the wiring to the terminal blocks on the I/O and
communications modules. Refer to either Section 2.8 in

Chapter 2 of the Emerson FB2200 Flow Computer

4 www.Emerson.com/RemoteAutomation

Safe Use Instructions – Emerson FB2200

Part D301801X012

June 2021

Instruction Manual (part D301784X012) or the Emerson

FB2200 Flow Computer Quick Start Guide (part

D301788X012) for wiring schematics and
explanations.

Once you have wired the communications and I/O,
close and secure the cover of FB2200.

Powering Up the FB2200

DANGER

Do not attempt to connect power or disconnect power
from the unit in a hazardous area. Ensure the area is
non-hazardous. Failure to do so could result in an
explosion.

1. To start up the FB2200, apply power.

When you turn power on, the backlight on the HMI
module lights for about 5 seconds, then turns off.
During this time the database begins to initialize.
After about 45 seconds the backlight on the HMI
turns on again and starts to display live data.

Periodically inspect the wiring for signs of
deterioration.

Configuring the FB2200

You must install Emerson’s Field Tools configuration
software (which includes FBxConnect™) on your PC to
configure the FB2200 for use. Refer to the Emerson

FB2200 Flow Computer Quick Start Guide (part

D301788X012) for instructions on installing and using
this software.

Resetting the FB2200

If you are experiencing problems that appear to be
software related, try resetting the FB2200. Refer to the

Service and Troubleshooting chapter in the Emerson
FB2200 Flow Computer Instruction Manual (part

D301784X012) for specific instructions.

Note: You lose all configuration and log data with a

reset. If possible, make a backup of
configuration and log data
any type of reset.

before attempting

Replacing Parts in the FB2200

Refer to Table 1 for a list of user-serviceable parts and their
respective Field Replacement Guides.

Returning the FB2200

If you are experiencing problems that appear to be
hardware-related, verify the wiring. If you still experience
problems, contact your local sales office for return
authorization. To return the device:

1. Back up all configuration and data before removing
the device from process. Then remove power from
the device and remove all external wiring.

2. Uninstall the device.

3. Place the device into a box safe for shipping or
storage.

www.Emerson.com/RemoteAutomation 5

Safe Use Instructions – Emerson FB2200

Global Headquarters,

North America, and Latin America:

end-user.

Europe:

Middle East/Africa:

Asia-Pacific:

T [phone]| F [phone]

Part D301801X012
June 2021

For customer service and technical support,
visit www.Emerson.com/SupportNet.

Emerson Automation Solutions
Remote Automation Solutions
6005 Rogerdale Road
Houston, TX 77072 U.S.A.
T [phone] | F [phone]

www.Emerson.com/RemoteAutomation

Emerson Automation Solutions
Remote Automation Solutions
Unit 1, Waterfront Business Park
Dudley Road, Brierley Hill
Dudley DY5 1LX UK
T [phone]

Emerson Automation Solutions
Remote Automation Solutions
Emerson FZE
P.O. Box 17033
Jebel Ali Free Zone – South 2
Dubai U.A.E.
T [phone] | F [phone]

Emerson Automation Solutions
Remote Automation Solutions
1 Pandan Crescent
Singapore 128461

© 2017-2021 Remote Automation Solutions, a business unit of Emerson Automation
Solutions. All rights reserved.

This publication is for informational purposes only. While every effort has been made to ensure
accuracy, this publication shall not be read to include any warranty or guarantee, express or
implied, including as regards the products or services described or their use or applicability.
Remote Automation Solutions (RAS) reserves the right to modify or improve the designs or
specifications of its products at any time without notice. All sales are governed by RAS terms
and conditions which are available upon request. RAS accepts no responsibility for proper
selection, use or maintenance of any product, which remains solely with the purchaser and/or

Remote Automation Solutions

Anleitung zur sicheren Verwendung – Emerson FB2200

Ersatzteil

Kit Number

Feldersatzanleitung­Dokumentnummer

8-Kanal-

400217010-KIT

D301804X012

Platine

399379-01-0,

400210010-KIT,

CPU-Gehäuse und -

621673-01-0,

D301803X012

399291-01-0,

399394-00-0

395828-01-0

395620-03-1

Emerson FB2200 Flow Computer

Treffen Sie Vorbereitungen, damit die Nennspannung

▪

im Falle einer kurzzeitigen Störung 140 % der
Spitzennennspannung nicht überschreitet.

Bleisäurebatterien und Solarenergieoptionen sind

▪

nicht für ATEX-Anwendungen bestimmt.
In Übereinstimmung mit Tabelle 13 aus

▪

N 60079-0:2012+A11:2013 und IEC 60079‐ 0, 6.

E
Ausgabe, wurden basierend auf Gruppe-II-Werten
für geringes Risiko mechanischer Gefährdung
Schlagprüfungen auf dem Display durchgeführt.
Bringen Sie Durchflusscomputer so an, dass die
Displays einem geringen Schlagrisiko ausgesetzt sind.

Stellen Sie bei Zone-2-Installationen sicher, dass der

▪

bbildung 1. Emerson FB2200 Typenschild

A

(funkenfrei mit integriertem Sensor)

Diese Anleitung zur sicheren Verwendung ergänzt die

Betriebsanleitung für den Emerson FB2200 Flow Computer

(Dok.-Nr. D301784X012). In diesem Handbuch finden Sie
ausführliche Warnungen, eine Installationsanleitung und
Verfahren zur Problemlösung. Sollten Sie für dieses
Produkt eine Schulung benötigen, wenden Sie sich bitte
an Ihr örtliches Vertriebsbüro.

Der Emerson FB2200 Flow Computer (oder „FB2200“) mit
ATEX-Zulassung kann mit einem der optionalen
Kommunikations- oder E/A-Module bestellt werden, die
auf dem Produktdatenblatt des Emerson FB2200 Flow

Computers (Dok.-Nr. D301792X012) aufgeführt sind.

Durchflusscomputer installiert ist und verwendet wird,
um die Gefahr elektrostatischer Aufladung zu
vermeiden.

Das FB2200-Gehäuse kann muss mit einem Werkzeug

▪

g
de

Bedienungsanleitung für den Emerson­Durchflusscomputer FB2200 (Teil D301784X012)

entnehmen.

Für Ersatzteile siehe Tabelle 1.

▪

Erweiterungs-E/A­Platine

6-Kanal­Erweiterungs-E/A-

Dok.-Nr. D301801X012

Juni 2021

eöffnet werden. Weitere Informationen können Si

m Abschnitt „Physische Sicherheit“ in Kapitel 1 der

elle 1. Ersatzteile

Tab

400215010-KIT D301803X012

e

Konformitätserklärung

Remote Automation Solutions erklärt hiermit, dass die
Emerson FB2200 Flow Computer den grundlegenden
Anforderungen und anderen relevanten Vorschriften der
EU-Richtlinien 2014/30/EU (EMV) und 2014/34/EU (ATEX)
entsprechen.

Spezielle Voraussetzungen für die
Verwendung

Bringen Sie das Gerät in einem Bereich mit einem

▪

erschmutzungsgrad von höchstens 2 zum Einsatz.

V

Abbildung 2. Emerson FB2200 Typenschild

(funkenfrei mit integriertem Sensor)

HMI-Modul­Bedieninterface

E/A­Anschlussplatine

Elektronik

Sensor Variablensatznummer D301843X012
Türzubehör

Relais
Knopfzellenbatterie

621627011-KIT,
399380-01-0,

621627020-KIT

358807010-KIT

621674-01-0,
621675-01-0,
621676-01-0,
621678-01-0,
400209010-KIT,
399260-01-0,
399264-01-0,

400211010-KIT

399267-01-0,
399266-01-0,
621661010-KIT,

D301822X012

D301805X012

D301825X012

D301847X012
D301855X012

Remote Automation Solutions

Anleitung zur sicheren Verwendung – Emerson FB2200

Technische Daten

SPANNUNGSVERSORGUNG

GEHÄUSE

Gehäuse:

UMGEBUNGSBEDINGUNGEN

Betriebstemperatur:

Lagertemperatur:
Betriebsluftfeuchtigkeit:

GEWICHT

ZULASSUNGEN

Bewertet gemäß folgenden europäischen Normen (EMC):

Immunität

Bewertet gemäß den folgenden Zulassungsstandards:

Bewertet gemäß den folgenden Standards (IEC):

Produktkennzeichnungen für Gefahrenbereiche:

Dok.-Nr. D301801X012
Juni 2021

Betriebsbereich: 10,5 VDC bis 30 VDC (10 W max. Strom)

Pulverbeschichtetes Aluminium, mit verriegelbarer Tür
Spritzgeprägtes Fiberglas mit verriegelbarer Tür

funkenfrei (Ex nA): –25 °C bis +55 °C.

–40 °C bis +85 °C.

5 - 95 % nicht kondensierend

gemäß IEC 60068-2-3.

6,94 kg (15.3 lbs) (Fiberglasgehäuse)
10,75 kg (23.7 lbs) (Aluminiumgehäuse)

EN 61326-1:2013 (Emissionen)
EN 61326-2-3:2013 (Immunität)

EN 61000-4-2 (elektrostatische Entladung)
EN 61000-4-3 (Störstrahlungsimmunität)
EN 61000-4-4 (Schnelle Transienten)
EN 61000-4-5 (Stoßspannungen)
EN 61000-4-6 (Geleitete RF)
EN 61000-4-8 (Magnetfeld bei Nennfrequenz)
EN 61000-4-17 (Spannungswelligkeit)
EN 61000-4-29 (Spannungseinbrüche und
Unterbrechungen)

Richtlinie 2014/34/EU
EN 60079-0:2012+A11:2013
EN 60079-15:2010

IEC 60079-0 (2011), 6
IEC 60079-15 (2010), 4

Ex d IIC T4 Gc (–25 °C ≤ T

II 3 G

Zert. Nr. DEMKO 16 ATEX 1579X

.

Ausgabe

.

Ausgabe

≤ +55 °C)

amb

GEFAHR

Wenn Geräte in einem explosionsgefährdeten Bereich
installiert werden, muss darauf geachtet werden, dass
alle ausgewählten Installationskomponenten für den
Einsatz in solchen Bereichen zugelassen sind.
Installations- und Wartungsarbeiten dürfen nur dann
durchgeführt werden, wenn der Arbeitsbereich nicht in
einem Ex-Bereich liegt. Installations- und
Wartungsarbeiten in einem Ex-Bereich können zu
Personen- und/oder Sachschäden führen.

Vor der Verkabelung des Gerätes stets die
Spannungsversorgung vom FB2200 trennen. Die
Verkabelung eines mit Spannung versorgten Gerätes
kann zu Personen- und/oder Sachschäden führen.

Um elektrische Schäden bei Arbeiten im Geräteinneren
zu vermeiden, müssen die erforderlichen Vor-sichts-maß­nah-men zur Vermeidung elektrostatischer Entladungen
eingehalten werden, zum Beispiel durch das Tragen eines
Antistatikbands.

Vor dem Einschalten der Spannungsversorgung des
FB2200 die Polarität des Eingangsstroms prüfen. Die
Verkabelung eines mit Spannung versorgten Gerätes kann
zu Personen- und/oder Sachschäden führen.

Für Installation, Wartung sowie Störungsanalyse und ­beseitigung sind die folgenden Hilfsmittel bzw.
Werkzeuge erforderlich:

®

 PC mit Microsoft

Windows® 7 Professional, Windows

8.1 Pro oder Windows 10 Pro und der Emerson Field
Tools Konfigurationssoftware (mit FBxConnect™)

 Kreuzschlitzschraubendreher Nr. 1 und Nr. 2.
 Schlitzschraubendreher 3 mm (1/8 in).

Auspacken

Der FB2200 wird in einem Karton geliefert. Nehmen Sie
das Gerät aus dem Karton. Prüfen Sie die Packliste
sorgfältig, um sicherzustellen, dass Sie alle Komponenten
zur Hand haben.

Einbau

1. Einen geeigneten Standort für den FB2200 wählen.
Bei der Auswahl eines Einbauortes alle Abstände
prüfen. Das Gehäuse des FB2200 widersteht einer
Reihe von rauen Bedingungen. Die optionale LCD­Anzeige sollte für den Bediener vor Ort sichtbar und
zugänglich sein.

2 www.Emerson.com/RemoteAutomation

Anleitung zur sicheren Verwendung – Emerson FB2200

Dok.-Nr. D301801X012

Juni 2021

Abbildung 3. Frontansicht des FB2200 (Aluminiumgehäuse)

(mit optionalem integralen MVS-Sensor)

Abbildung 5. Frontansicht des FB2200 (Fiberglasgehäuse)

(mit optionalem integralen MVS-Sensor)

Abbildung 4. Seitenansicht des FB2200 (Aluminiumgehäuse)

(mit optionalem integralen MVS-Sensor)

www.Emerson.com/RemoteAutomation 3

Abbildung 6. Seitenansicht des FB2200 (Fiberglasgehäuse)

(mit optionalem integralen MVS-Sensor)

Anleitung zur sicheren Verwendung – Emerson FB2200
Dok.-Nr. D301801X012
Juni 2021

2. Der FB2200 wird an einer Rohrleitung oder an einem
Pfosten mit einem Durchmesser von zwei Zoll
montiert (siehe Abbildung 7) oder er kann an den vier
Bohrungen im Gehäuse und den geeigneten
Befestigungselementen an der Wand oder an einer
Konsole befestigt werden.

Abbildung 7. FB2200 (Aluminiumgehäuse) am Rohr montiert

Erdung

Überspannungen/Blitzschlag. Installieren Sie eine
Überspannungsschutzvorrichtung am
Betriebsunterbrecher in DC-Span-nungs-quel-len­sys-te-men, um die installierte Ausrüstung vor
Blitzschlag und Stromstößen zu schützen.

 Stellen Sie sicher, dass die Erdung des Flow

Computers vom kathodischen Schutz getrennt ist.

 Die Ausführung der Erdungsinstallation für den

FB2200 hängt davon ab, ob die Rohrleitung über
einen kathodischen Schutz verfügt. Bei Rohrleitungen
mit kathodischem Schutz muss der FB2200 elektrisch
von der Rohrleitung isoliert bleiben. Alle
Schutzerdungen müssen eine Erdungsverbindung
oder eine Netzimpedanz von 25 Ohm oder weniger
aufweisen; die Messung ist mit einem Erdungstester
vorzunehmen.

Verkabelung der Spannungsversorgung

Den FB2200 durch die Leitungseinführungen an der Seite
des Gehäuses verdrahten. Die Anschlussklemmenblöcke
akzeptieren eine Verkabelung mit 2 mm
Durchmesser/3 mm
die abnehmbare Klemmenleiste:

 Das Ende des Drahtes abisolieren (maximal 6 mm).

2

oder kleiner. Anschluss der Leiter an

Die vordere Tür des FB2200 gemäß entweder Kapitel 2
der Bedienungsanleitung für den Emerson FB2200 Flow

Computer (Dok.-Nr. D301784X012) oder der

Kurzanleitung für den Emerson FB2200 Flow Computer

(Dok.-Nr. D301788X012) entfernen.

Wenn es in Ihrem Unternehmen keine speziellen
Erdungsvorschriften gibt, installieren Sie den FB2200
als ein „potentialfreies“ (ungeerdetes) System mittels
des Erdungsanschlusses und führen Sie das
Erdungskabel durch eine der Kabelverschraubungen.
Andernfalls die speziellen Erdungsverfahren Ihres
Unternehmens beachten. Wenn Sie eine Verbindung
zwischen einem geerdeten Gerät und einem EIA-232
(RS-232)-Anschluss herstellen, müssen Sie die
Spannungsversorgung des FB2200

erden.

Wenn das Gerät geerdet werden muss, sind die
folgenden Richtlinien zu beachten:

 Wenn das Gerät mit einer Gleichspannungsquelle

versorgt wird, muss die Erdung an der
Spannungseinspeisung abgeschlossen werden.
Alle Geräteerdungsleiter – einschließlich Kabel
oder in Kabelrohr verlegte Span-nungs-ver-sor­gungs-lei-ter – müssen einen ununterbrochenen
elektrischen Pfad zur Spannungseinspeisung
bilden.

 Das abisolierte Ende des Drahtes in die Klemme

unterhalb der Klemmschraube einführen.

 Die Schraube festziehen.

Lassen Sie so wenig blanke Kabelenden wie möglich offen,
um Kurzschlüsse zu verhindern. Lassen Sie bei der
Herstellung der Verbindungen etwas Spiel, um
Spannungen zu vermeiden.

Verkabelung der Spannungsversorgung anschließen. Die
Beschreibungen für die Verdrahtung der
Spannungsversorgung in Kapitel 2 der Bedienungsanleitung
für den Emerson FB2200 Flow Computer (Dok.-Nr.
D301784X012) gründlich lesen.

Anschluss auf richtige Polarität überprüfen.

Anschlüsse zur Gleichspannungsversorgung herstellen:
 Den Stecker des Anschlussklemmenblocks von der

Steckdose trennen.

 Jedes blanke Kabelende in den entsprechenden

Anschluss einführen und sichern (siehe Abbildung 8).

 Den Stecker des Anschlussklemmenblocks wieder in

die Steckerleiste einsetzen.

 Unsachgemäße oder schlechte Erdung kann oft

Probleme verursachen, wie z. B. Erdschleifen im
System. Eine sachgemäße Erdung des FB2200
kann dazu beitragen, Einflüsse durch elektrisches
Rauschen auf den Betrieb des Gerätes zu
minimieren, und schützt vor

4 www.Emerson.com/RemoteAutomation

Anleitung zur sicheren Verwendung – Emerson FB2200

Dok.-Nr. D301801X012

Juni 2021

Konfigurieren des FB2200

Sie müssen die Field Tools Konfigurationssoftware von
Emerson (die FBxConnect™ mit einschließt) auf Ihrem
PC installieren, um den FB2200 für den Einsatz zu
konfigurieren. Anweisungen zur Installation und
Verwendung dieser Software finden Sie in der

Kurzanleitung für den Emerson FB2200 Flow Computer

(Dok.-Nr. D301788X012).

Abbildung 8. Verkabelung zur DC-Spannungsversorgung

Detaillierte Anweisungen zum Anschließen der
Batterie finden Sie in der Kurzanleitung für den Emerson

FB2200 Flow Computer (Dok.-Nr. D301788X012).

Verkabelung mit Kommunikation und E/A

Schließen Sie die Verkabelung an den
Anschlussklemmenblöcken der E/A- und
Kommunikationsmodule an. Die Schaltpläne und
Erläuterungen finden Sie entweder in Abschnitt 2.8 in

Kapitel 2 der Bedienungsanleitung für den Emerson

FB2200 Flow Computer (Dok.-Nr. D301784X012) oder

in der Kurzanleitung für den Emerson FB2100 Flow

Computer (Dok.-Nr. D301788X012).

Wenn Sie die Kommunikation und die E/A verkabelt
haben, bringen Sie die vorderen und hinteren Deckel
wieder am FB2200 an.

Einschalten des FB2200

GEFAHR

Versuchen Sie nicht, dem Gerät Spannung zuzuführen
oder es von der Spannungsversorgung zu trennen,
während es sich in einem Ex-Bereich befindet.
Vergewissern Sie sich, dass die Umgebung nicht
gefährlich ist. Bei Nichtbeachtung kann es zu einer
Explosion kommen.

Zurücksetzen des FB2200

Falls Probleme auftreten, deren Ursache in der
Software vermutet wird, versuchen Sie, den FB2200
zurückzusetzen. Spezifische Anweisungen hierzu
finden Sie im Kapitel Service und Fehlersuche der

Betriebsanleitung für den Emerson FB2200 Flow
Computer (Dok.-Nr. D301784X012).

Hinweis: Beim Zurücksetzen gehen alle

Konfigurations- und Protokolldaten
verloren. Erstellen Sie (falls möglich) eine
Sicherheitskopie der Konfigurations- und
Protokolldaten,
Gerät zurückzusetzen.

bevor Sie versuchen, das

Ersatzteile im FB2200 austauschen

Eine Liste der Teile, die der Benutzer selbst warten kann,
und ihre entsprechenden Feldersatzanleitungen finden Sie
in Tabelle 1.

Zurücksenden des FB2200

Falls Probleme auftreten, deren Ursache in der Hardware
vermutet wird, die Verkabelung prüfen. Falls die Probleme
weiterhin bestehen, wenden Sie sich zur Autorisierung der
Rückgabe an Ihr lokales Vertriebsbüro. So geben Sie Ihr
Gerät zurück:

1. Alle Konfigurationen und Daten sichern, bevor das
Gerät aus dem Prozess entfernt wird. Dann alle
Spannungsquellen vom Gerät trennen und die externe
Verkabelung vollständig entfernen.

1. Spannung zuführen, um den FB2200 einzuschalten.

Wenn Sie die Spannungsversorgung einschalten,
leuchtet die Hintergrundbeleuchtung am HMI-Modul
ca. 5 Sekunden lang auf und erlischt wieder.
Während dieser Zeit wird die Datenbank initialisiert.
Nach ca. 45 Sekunden schaltet sich die
Hintergrundbeleuchtung am HMI wieder ein und
beginnt, Live-Daten anzuzeigen.

Überprüfen Sie die Verkabelung regelmäßig auf
Anzeichen von Verschleiß.

www.Emerson.com/RemoteAutomation 5

2. Gerät deinstallieren.

3. Für den Versand oder die Lagerung das Gerät in einen
Karton legen.

Anleitung zur sicheren Verwendung – Emerson FB2200

Weltweite Firmenzentrale

Nordamerika/Lateinamerika:

Endanwender.

Europa:

Naher Osten/Afrika:

Asien/Pazifik:

Tel.: [phone]| Fax: [phone]

Dok.-Nr. D301801X012
Juni 2021

Kundendienst und technische Unterstützung
finden Sie unter www.Emerson.com/SupportNet.

Emerson Automation Solutions
Remote Automation Solutions
6005 Rogerdale Road
Houston, TX 77072, USA
Tel.: [phone] | Fax: [phone]

www.Emerson.com/RemoteAutomation

Emerson Automation Solutions
Remote Automation Solutions
Unit 1, Waterfront Business Park
Dudley Road, Brierley Hill
Dudley DY5 1LX UK
Tel.: [phone]

Emerson Automation Solutions
Remote Automation Solutions
Emerson FZE
P.O. Box 17033
Jebel Ali Free Zone – South 2
Dubai, Vereinigte Arabische Emirate
Tel.: [phone] | Fax: [phone]

Emerson Automation Solutions
Remote Automation Solutions
1 Pandan Crescent
Singapur 128461

© 2017-2021 Remote Automation Solutions, ein Geschäftsbereich von Emerson
Automation Solutions. Alle Rechte vorbehalten.

Diese Publikation dient nur zu Informationszwecken. Obwohl große Sorgfalt zur
Gewährleistung ihrer Exaktheit aufgewendet wurde, kann diese Publikation nicht zur
Ableitung von Garantie- oder Gewährleistungsansprüchen, ob ausdrücklicher Art oder
stillschweigend, hinsichtlich der in dieser Publikation beschriebenen Produkte oder
Dienstleistungen oder ihres Gebrauchs oder ihrer Verwendbarkeit herangezogen werden.
Remote Automation Solutions (RAS) behält sich das Recht vor, jederzeit und ohne
Vorankündigung die Konstruktion und technischen Daten seiner Produkte zu ändern oder
zu verbessern. Für alle Verkäufe gelten unsere (RAS) allgemeinen Geschäftsbedingungen,
die auf Anfrage zur Verfügung gestellt werden. Die Verantwortung bezüglich der richtigen
Auswahl, Verwendung oder Wartung von jeglichen Produkten liegt allein beim Käufer und

Remote Automation Solutions

Consignes de sécurité – Emerson FB2200

Pièce de rechange

Référence du kit

Numéro de document
du Guide de
remplacement sur le
terrain

399379-01-0,

d'E/S

400210010-KIT,
358807010-KIT

621673-01-0,

variable

399291-01-0,

399394-00-0

Relais

395828-01-0

D301847X012

395620-03-1

Calculateur de débit Emerson FB2200

Prendre les précautions nécessaires pour s’assurer, en

▪

cas de perturbation transitoire, que la tension
nominale ne dépasse pas 140 % de la tension nominale
de crête.

Les batteries au plomb-acide et l’énergie solaire ne

▪

oivent pas être utilisées dans des applications ATEX.

d
Des tests d’impact sur l’écran ont été menés en

▪

fonction des valeurs du Groupe II portant sur le faibl
r

isque de danger mécanique, conformément au

tableau 13 des normes EN 60079-0:2012+A11:2013 et
CEI 60079‐0 (6
débit équipés d’un écran dans des zones où le risque
d’impact est faible.

Pour les installations en zone 2, s’assurer que le

igure 1. Étiquette de l'Emerson FB2200

F

(Anti-étincelles avec capteur intégré)

Utilisez les présentes Instructions d'utilisation et de
sécurité (SUI) avec le Manuel d'instructions du calculateur de

débit Emerson FB2200 (réf. D301784X012). Consultez ce

manuel pour obtenir toutes les mesures de précaution,
explications d'installation et procédures de dépannage.
Pour obtenir une formation relative à ce produit,
contactez votre bureau commercial Emerson local.

▪

alculateur de débit est monté et utilisé de manière à

c
éviter tout risque de charges électrostatiques.

Le boîtier du FB2200 nécessite un outillage spécifique

▪

our s'ouvrir. Pour plus de détails, consulter la

p
rubrique Sécurité physique au Chapitre 1 du Manuel

d’instructions du calculateur de débit Emerson FB2200

(réf. D301784X012).
Consulter le tableau 1 pour les pièces de rechange.

▪

réf. D301801X012

Juin 2021

e

édition). Installer les calculateurs de

e

Le calculateur de débit Emerson FB2200 (ou « FB2200 »)
avec une homologation ATEX peut être commandé avec
un module de communication ou E/S en option répertorié
dans la fiche de spécifications du calculateur de débit

Emerson FB2200 (réf. D301792X012).

Figure 2. Étiquette de l'Emerson FB2200

(Anti-étincelles sans capteur intégré)

Déclaration de conformité

Remote Automation Solutions déclare par la présente que
les calculateurs de débit FB2200 sont conformes aux
exigences essentielles et aux autres dispositions
applicables des Directives européennes 2014/30/UE (CEM)
et 2014/34/UE (ATEX).

Tableau 1. Pièces de rechange

Carte d'E/S
d'extension à 8
canaux

Carte d'E/S
d'extension à 6
canaux

Indicateur du
module HMI

Carte de terminaison

Boîtier de CPU et
électronique

Cellule

Accessoires de porte

400217010-KIT D301804X012

400215010-KIT D301803X012

621627011-KIT,
399380-01-0,

621627020-KIT

621674-01-0,
621675-01-0,
621676-01-0,
621678-01-0,
400209010-KIT,
399260-01-0,
399264-01-0,

400211010-KIT

Numéro de kit

399267-01-0,
399266-01-0,
621661010-KIT,

D301822X012

D301805X012

D301803X012

D301843X012

D301825X012

Conditions particulières d’utilisation

Utiliser l’équipement dans une zone qui ne dépasse pas

▪

le degré de pollution 2.

Remote Automation Solutions

Pile bouton

D301855X012
