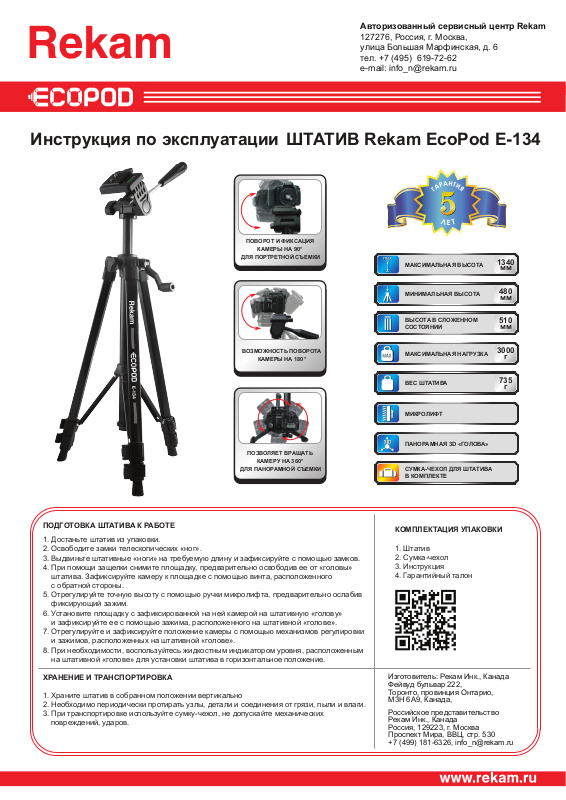

Rekam E-134 User Manual [ru]

Авторизованный сервисный центр Rekam

127276, Россия, г. Москва,
улица Большая Марфинская, д. 6
тел. [phone]
e-mail: [e-mail]

Инструкция по эксплуатации

ПОВОРОТ И ФИКСАЦИЯ

КАМЕРЫ НА 90°

ДЛЯ ПОРТРЕТНОЙ СЪЕМКИ

ВОЗМОЖНОСТЬ ПОВОРОТА

КАМЕРЫ НА 180°

ШТАТИВ Rekam EcoPod E-134

МАКСИМАЛЬНАЯ ВЫСОТА

МИНИМАЛЬНАЯ ВЫСОТА

ВЫСОТА В СЛОЖЕННОМ
СОСТОЯНИИ

МАКСИМАЛЬНАЯ НАГРУЗКА

ВЕС ШТАТИВА

МИКРОЛИФТ

1340

мм

480

мм

510

мм

3000

г

735

г

ПОЗВОЛЯЕТ ВРАЩАТЬ

КАМЕРУ НА 360°

ДЛЯ ПАНОРАМНОЙ СЪЕМКИ

ПОДГОТОВКА ШТАТИВА К РАБОТЕ

1. Достаньте штатив из упаковки.

2. Освободите замки телескопических «ног».

3. Выдвиньте штативные «ноги» на требуемую длину и зафиксируйте с помощью замков.

4. При помощи защелки снимите площадку, предварительно освободив ее от «головы»
штатива. Зафиксируйте камеру к площадке с помощью винта, расположенного
с обратной стороны.

5. Отрегулируйте точную высоту с помощью ручки микролифта, предварительно ослабив
фиксирующий зажим.

6. Установите площадку с зафиксированной на ней камерой на штативную «голову»
и зафиксируйте ее с помощью зажима, расположенного на штативной «голове».

7. Отрегулируйте и зафиксируйте положение камеры с помощью механизмов регулировки
и зажимов, расположенных на штативной «голове».

8. При необходимости, воспользуйтесь жидкостным индикатором уровня, расположенным
на штативной «голове» для установки штатива в горизонтальное положение.

ХРАНЕНИЕ И ТРАНСПОРТИРОВКА

1. Храните штатив в собранном положении вертикально

2. Необходимо периодически протирать узлы, детали и соединения от грязи, пыли и влаги.

3. При транспортировке используйте сумку-чехол, не допускайте механических
повреждений, ударов.

ПАНОРАМНАЯ 3D «ГОЛОВА»

СУМКА-ЧЕХОЛ ДЛЯ ШТАТИВА
В КОМПЛЕКТЕ

КОМПЛЕКТАЦИЯ УПАКОВКИ

1. Штатив

2. Сумка-чехол

3. Инструкция

4. Гарантийный талон
