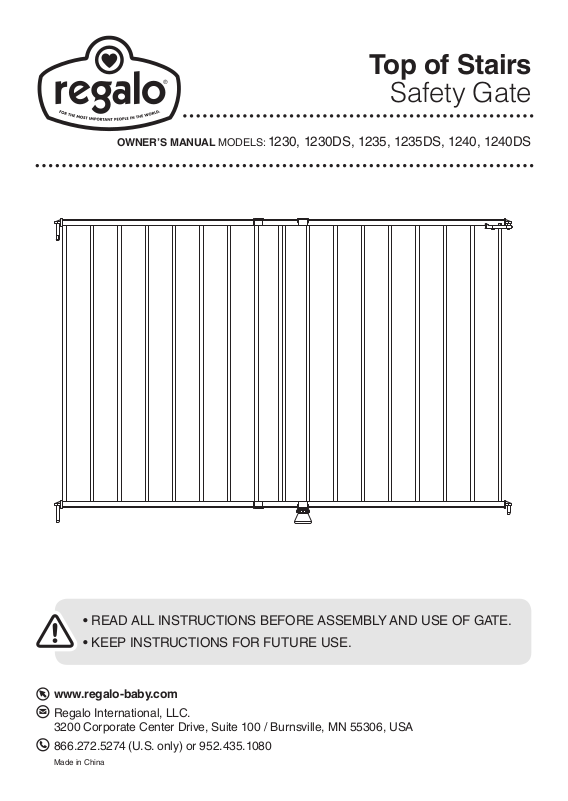

Top of Stairs

Safety Gate

OWNER’S MANUAL MODELS: 1230, 1230DS, 1235, 1235DS, 1240, 1240DS

• READ ALL INSTRUCTIONS BEFORE ASSEMBLY AND USE OF GATE.

• KEEP INSTRUCTIONS FOR FUTURE USE.

www.regalo-baby.com

Regalo International, LLC.
3200 Corporate Center Drive, Suite 100 / Burnsville, MN 55306, USA

866.272.5274 (U.S. only) or 952.435.1080

Made in China

Before Using Product

Read and follow all instructions carefully to ensure that your gate is properly
installed. Improper installation could result in the gate becoming unstable or
dislodged from the doorway. The safety of your child is your responsibility.
Please keep these instructions for your reference.

IMPORTANT

• If hardware mounting to a surface other than drywall or wood, please
consult with a professional about installation.

English2

WARNING

• Install according to manufacturer’s instructions

• To prevent serious injury or death, securely install gate or
enclosure and use according to manufacturer's instructions.

• Children have died or been seriously injured when gates
are not securely installed. ALWAYS install and use gates as
directed using all required parts.

• STOP using when a child can climb over or dislodge the
gate.

• Use only with the locking/latching mechanism securely
engaged.

• Install 6 inches away from top of stairs.

• NEVER use to keep child away from pool.

• MODEL NO. 1230, 1230DS, 1235,1235DS 1240, & 1240DS:
Intended for use with children between 6 and 24 months.

• Always ensure the gate is resting against the floor before
beginning installation.

• This product will not necessarily prevent all accidents.

• NEVER leave child unattended.

• Check the gate regularly to see if all the hardware and
mountings are tightened.

• Do not use if any components are missing or damaged.

• Adult assembly required.

English 3

MODEL NO. 1230, 1230DS, 1240, & 1240DS

Manufacturer recommendations:

• For children ages 6 months to 24 months

• When mounting between:

• Two walls without any baseboards the opening width must be between
28" and 42".

• Two walls with one baseboard the opening width must be between 29"
and 43".

• Two walls with baseboards the opening width must be between 30" and

43.5".

• One banister post and one wall without a baseboard the opening width
must be between 28" and 42" wide.

• One banister post and one wall with a baseboard the opening width must
be between 29" and 42.5".

• Two banister posts the opening width must be between 28.5" and 42".

NOTE: Depending on the shape, dimensions and mounting components

utilized in your doorway or opening, the maximum and minimum length of
this gate may increase and/or decrease slightly.

MODEL NO. 1235 & 1235DS

Manufacturer recommendations:

• For children ages 6 months to 24 months

• When mounting between:

• Two walls without any baseboards the opening width must be between
34" and 54".

• Two walls with one baseboard the opening width must be between 35"
and 55".

• Two walls with baseboards the opening width must be between 36.5" and

55.5".

• One banister post and one wall without a baseboard the opening width
must be between 34.5" and 54".

• One banister post and one wall with a baseboard the opening width must
be between 36" and 55".

• Two banister posts the opening width must be between 35" and 54".

NOTE: Depending on the shape, dimensions and mounting components

utilized in your doorway or opening, the maximum and minimum length of
this gate may increase and/or decrease slightly.

English4

Before Assembly

A B

C

G

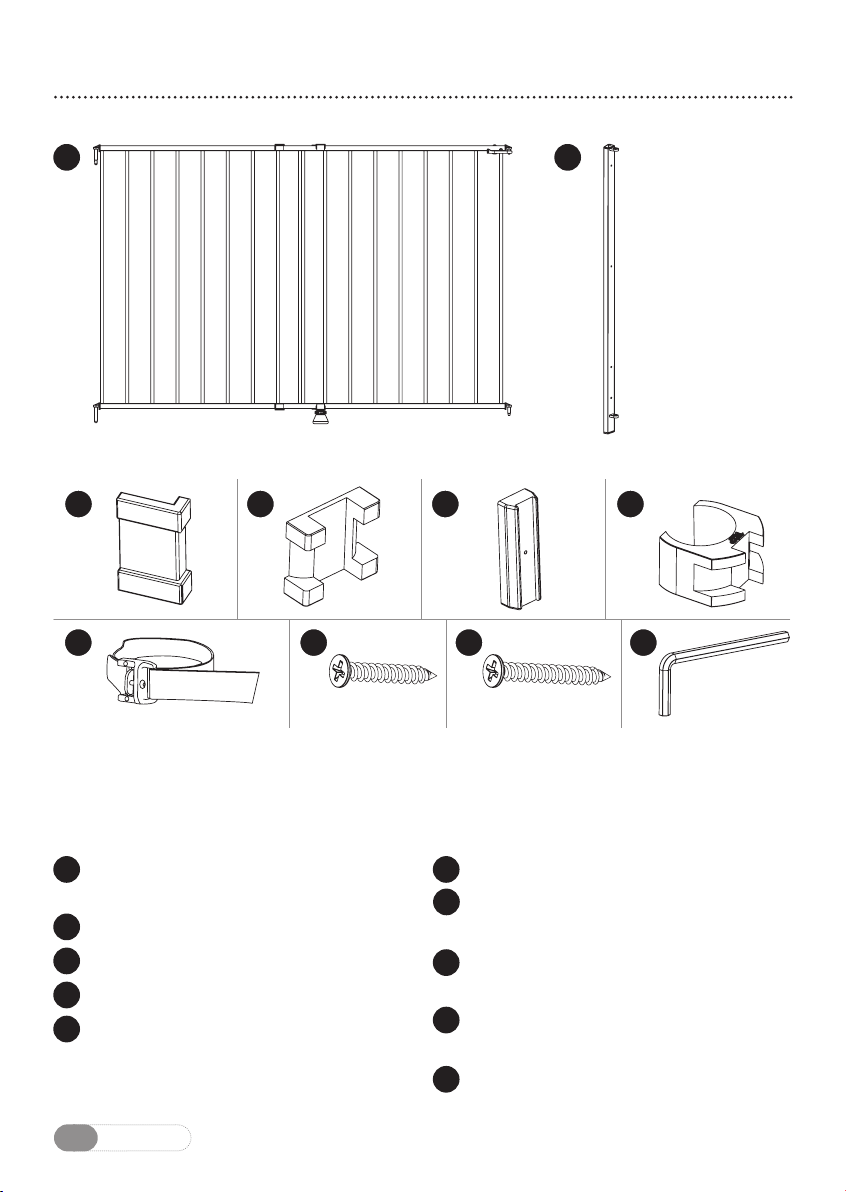

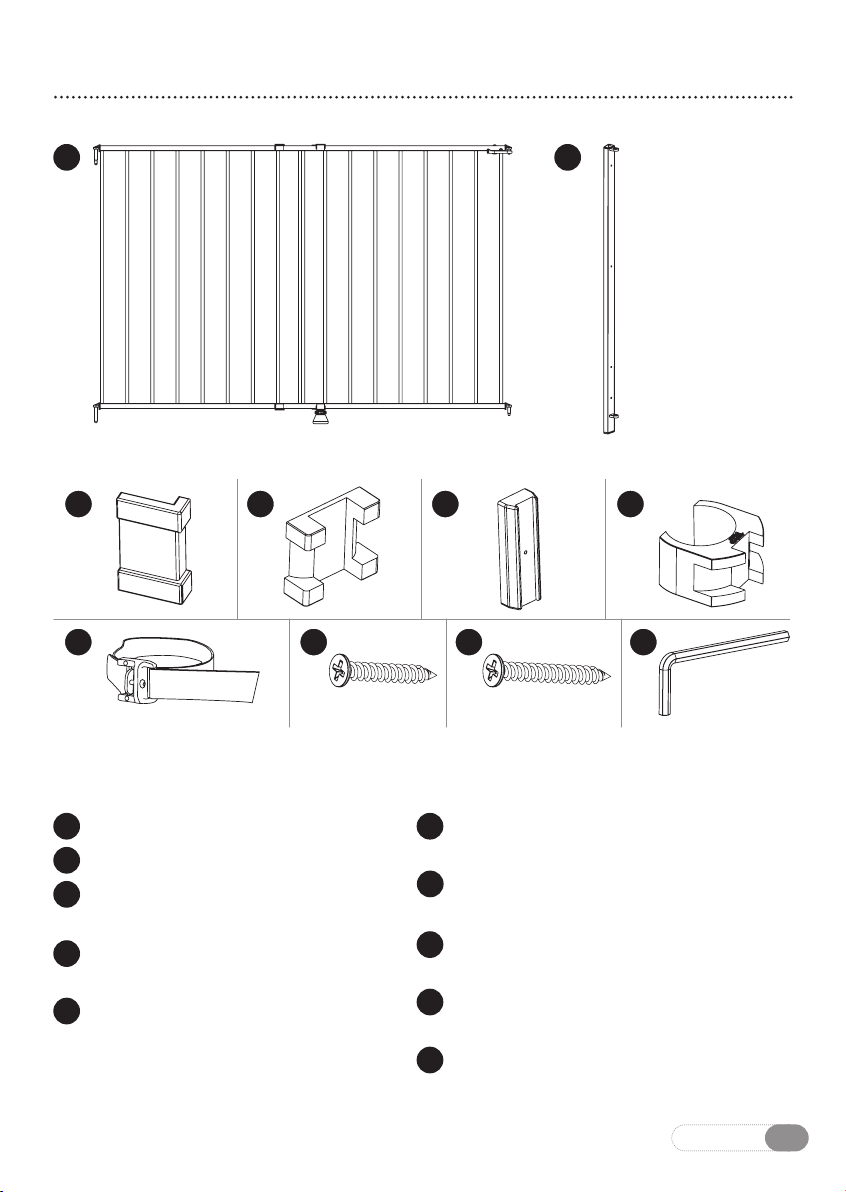

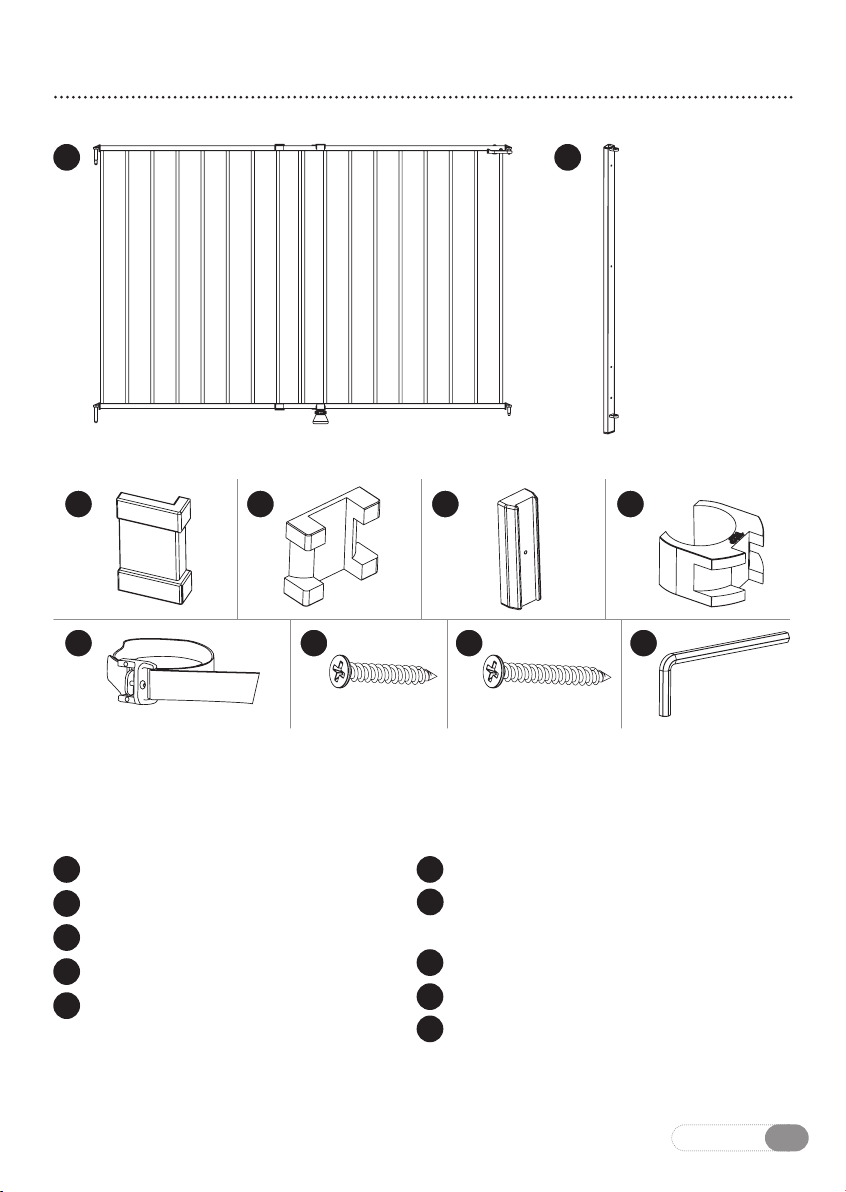

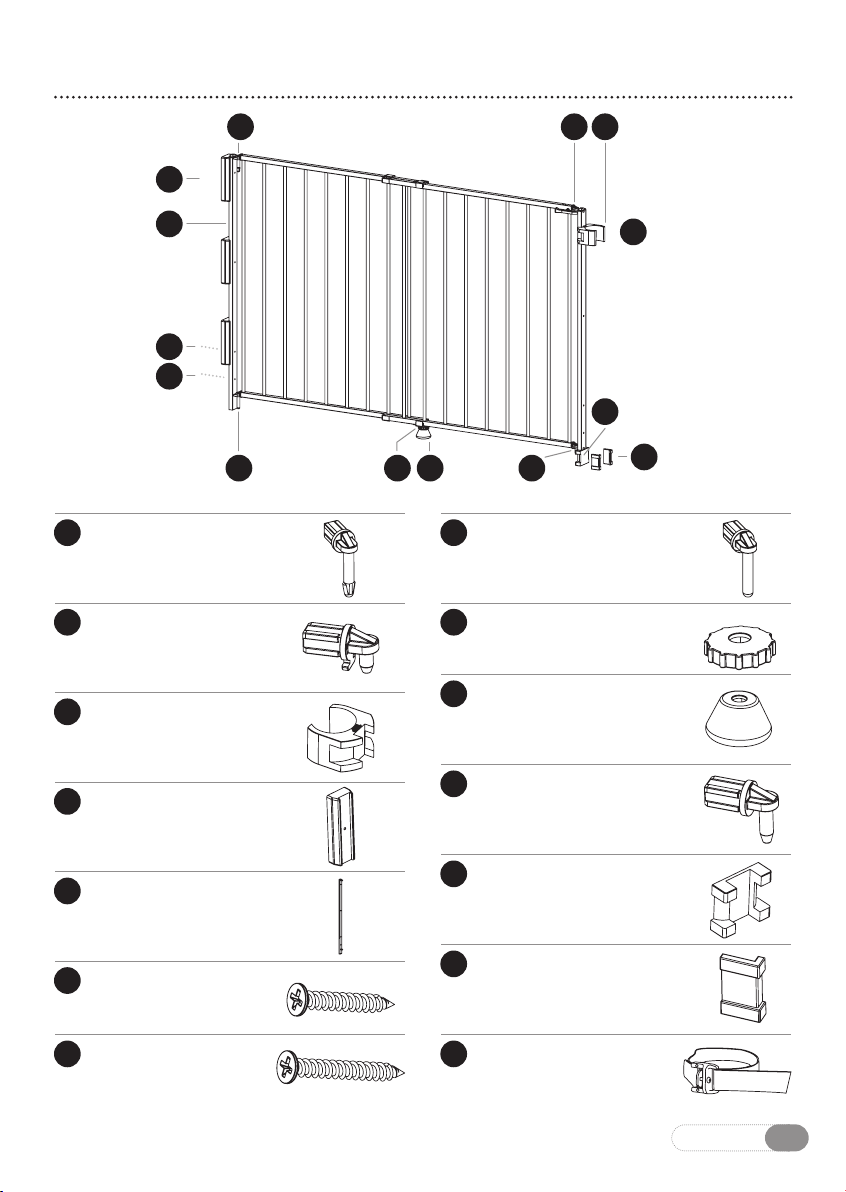

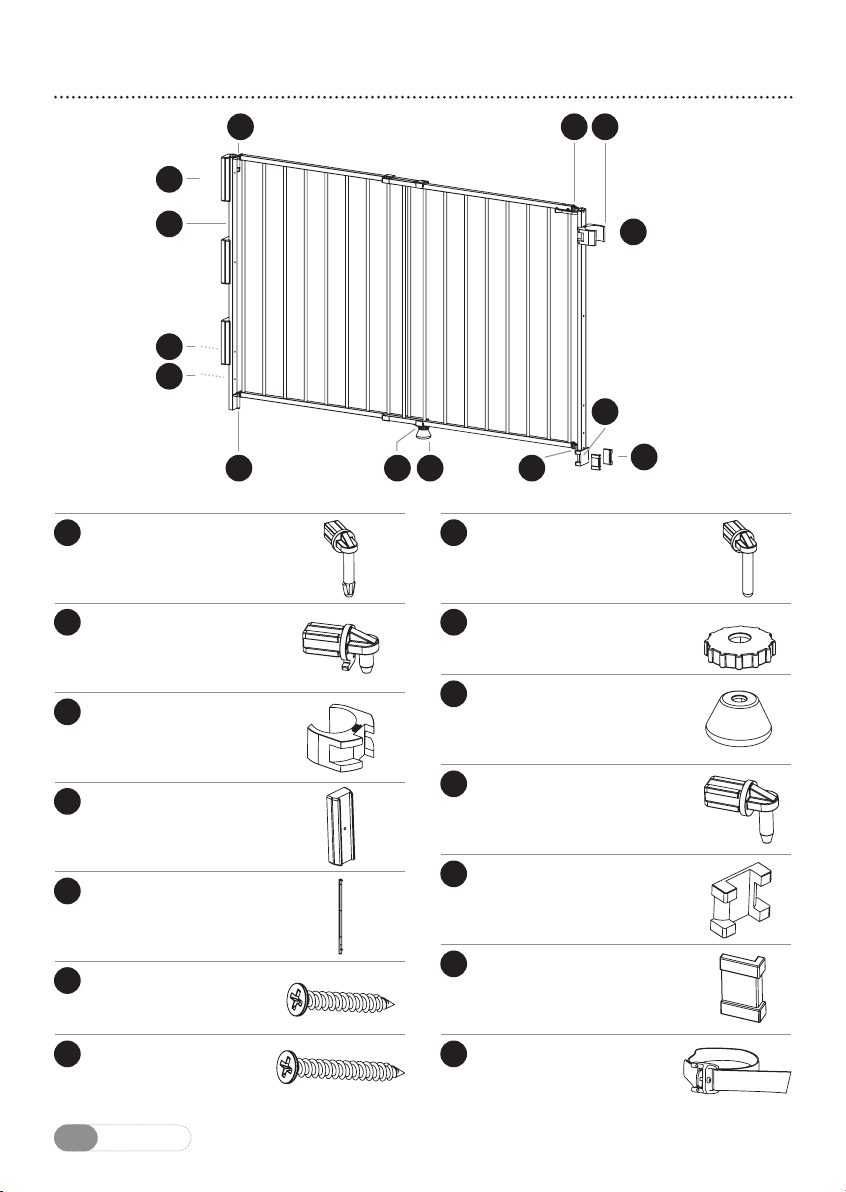

PLEASE CHECK TO MAKE SURE YOU HAVE THE FOLLOWING PARTS:

A Gate Door Assembly
B Mounted Level Poles (2)
C Banister Corner Protectors (16)
D Square Banister Adapters (4)
E Plastic Wall Spacers (6)

D

H I

E

F Round Banister Adapter (1)
G Hook and Loop Straps &

Attached Buckles (4)

H 1.5" Wall Mount Screws (6)
I 2.5" Wall Mount Screws (6)
J Hex Key (1)

F

J

English 5

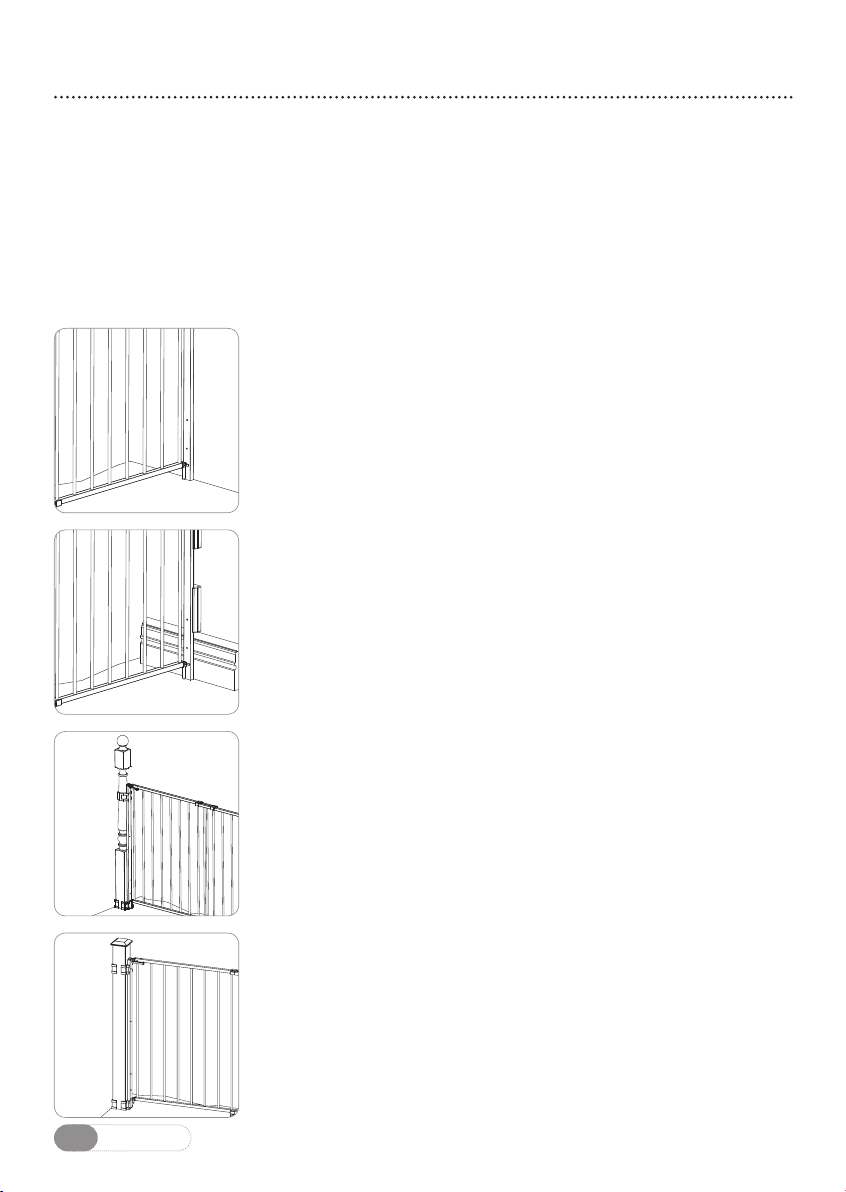

Installation Options

The hardware included will work for the following installation configurations:

• Wall to wall

• Wall to round banister

• Round banister to square banister
If your installation configuration is not listed above additional installation adapters

are available for purchase. Please contact Regalo for assistance.

• MOUNTING TO A WALL WITHOUT BASEBOARD
Go to Option A1, page 7

• MOUNTING TO A WALL WITH BASEBOARD
Go to Option A2, page 8

• Wall to square banister

• Square banister to square banister

• MOUNTING TO A ROUND BANISTER POST
Go to Option B1, page 10

• MOUNTING TO A SQUARE BANISTER POST
Go to Option B2, page 11

English6

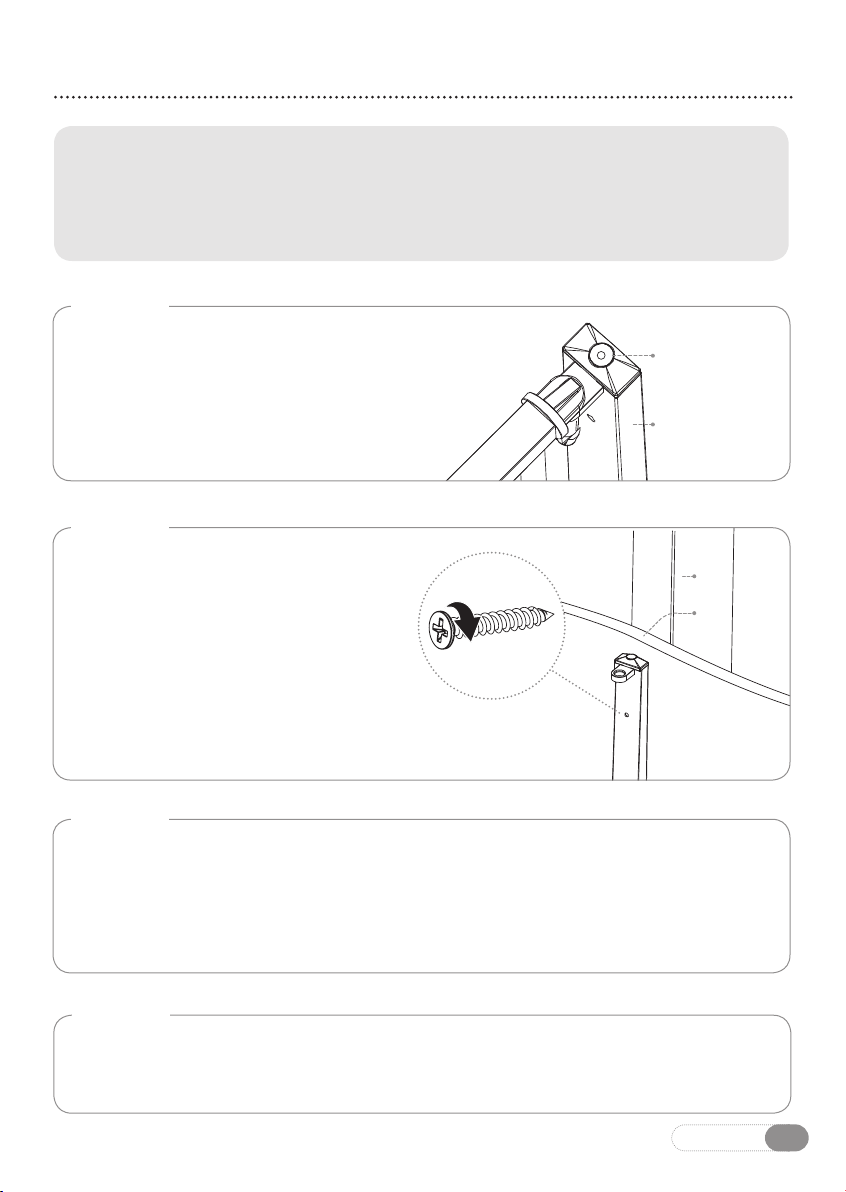

Option A1: Mounting to a wall without a baseboard

NOTE: When fastening the mounted level poles to your wall make sure that

you are fastening the screws into a stud in the wall, OR that you use the
appropriate wall anchors. Consult a professional if you are unsure about
safely installing your mounted level poles.

STEP 1

Place one of the mounted level poles up

against the wall so that it is level and straight.
The bottom of the mounted level pole should
be resting on the floor. Use the built in
bubble level to ensure proper placement.

STEP 2

Use three of the 1.5" wall mount

screws to fasten the mounted level
pole to the wall through three of

the pre-drilled holes. If you are
fastening your mounted level pole
to drywall or similar material, ensure
you are making contact with a
supporting stud behind the drywall.

BUBBLE LEVEL

MOUNTED LEVEL
POLE

STUD

DRYWALL

STEP 3

Repeat STEPS 1 – 2 if installing the second mounted level pole to an opposing

wall without a baseboard. If the opposing wall has a baseboard, see page 8. If
fastening the second mounted level pole to a round banister, see page 10. For a
square banister, see page 12.

STEP 4

Once both mounted level poles are securely mounted on both sides of the

opening, see page 14.

English 7

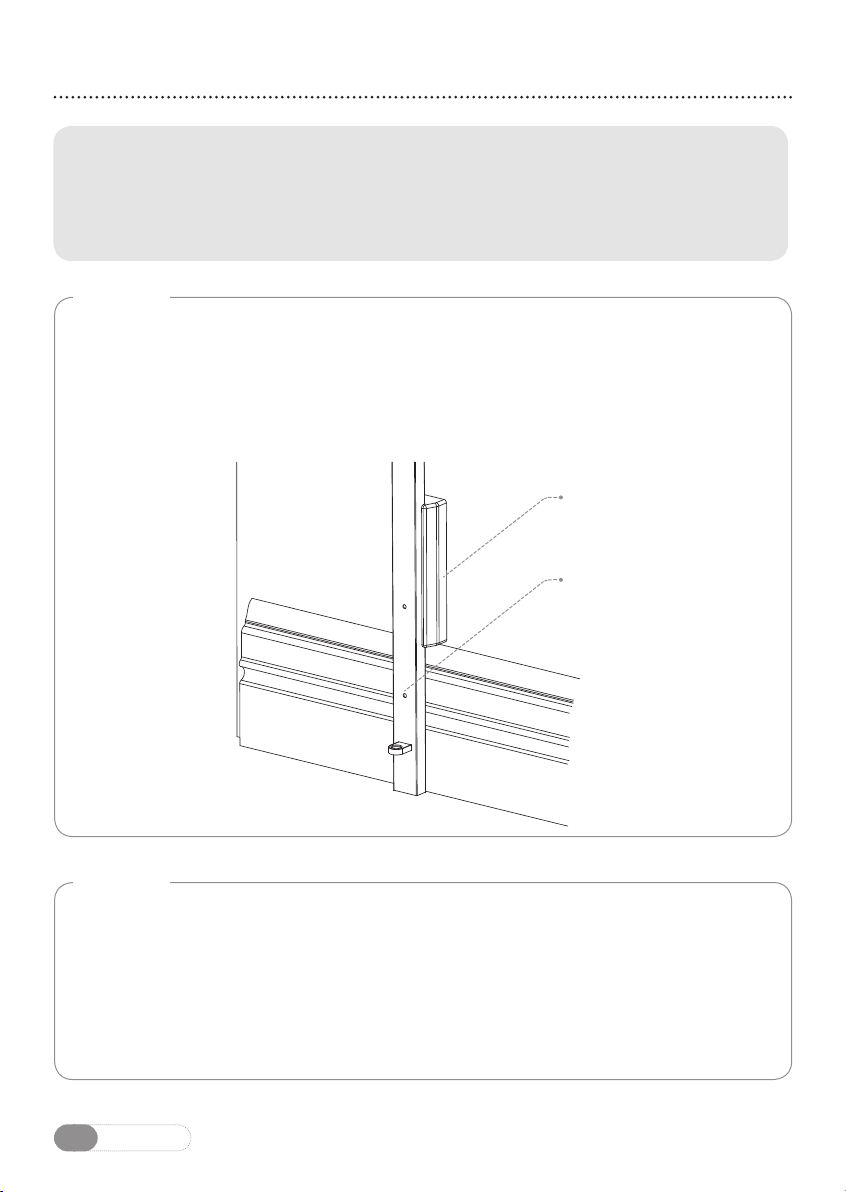

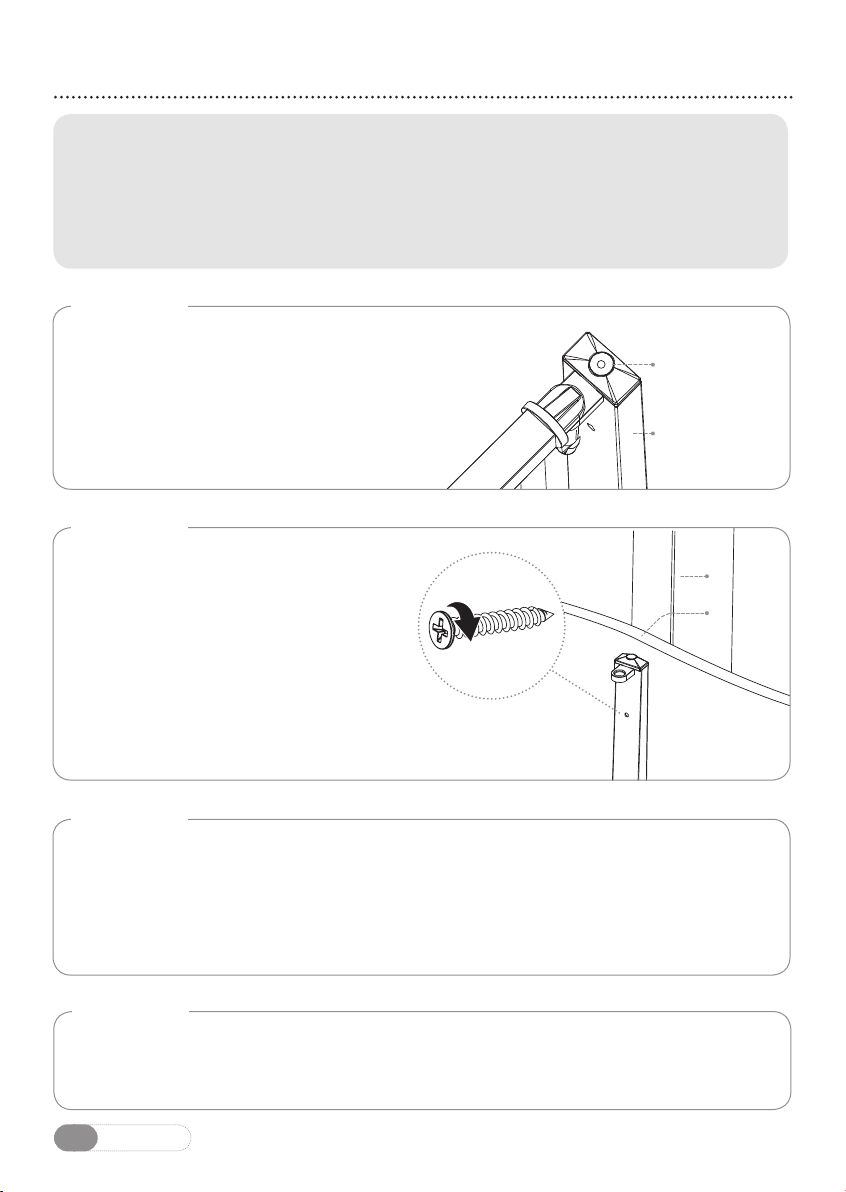

Option A2: Mounting to a wall with a baseboard

NOTE: When fastening the mounted level poles to your wall make sure

that you are fastening the screws into a stud in the wall, OR that you use
the appropriate wall anchors. Consult a professional if you are unsure
about safely mounting your mounted level poles.

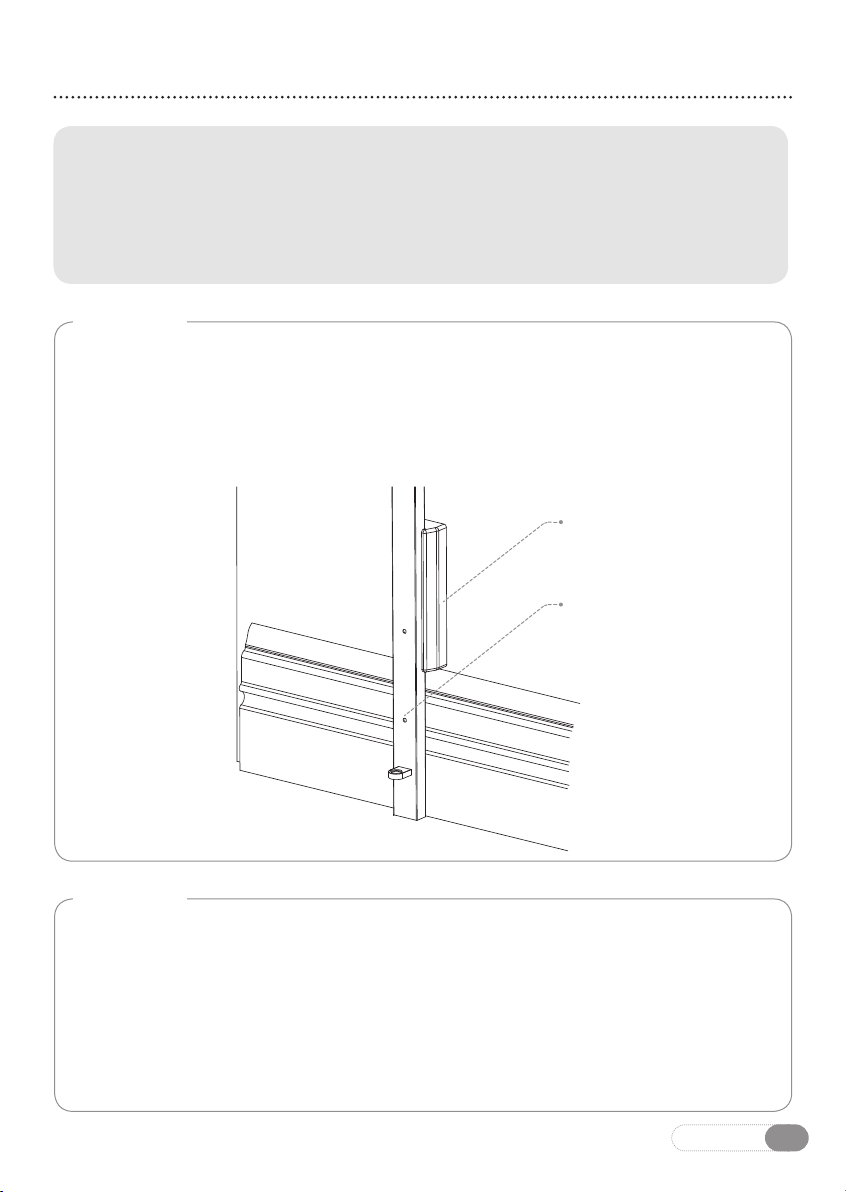

STEP 1

Take one of the plastic wall spacers and place it against the wall just

above the baseboard where you want the gate to be positioned. Place
the mounted level pole within the groove of the plastic wall spacer,
making sure the bottom of the mounted level pole is resting on the floor.

PLASTIC WALL
SPACER

MOUNTED
LEVEL POLE

STEP 2

Align the bottom pre-drilled screw hole in the mounted level pole with the

hole in the plastic wall spacer. Use one of the 2.5" wall mount screws to
fasten the mounted level pole and the plastic wall spacer to the wall. If you
are fastening your mounted level pole to drywall or similar material, ensure
you are making contact with a supporting stud behind the drywall. Do not
fully tighten the wall mount screw yet.

English8

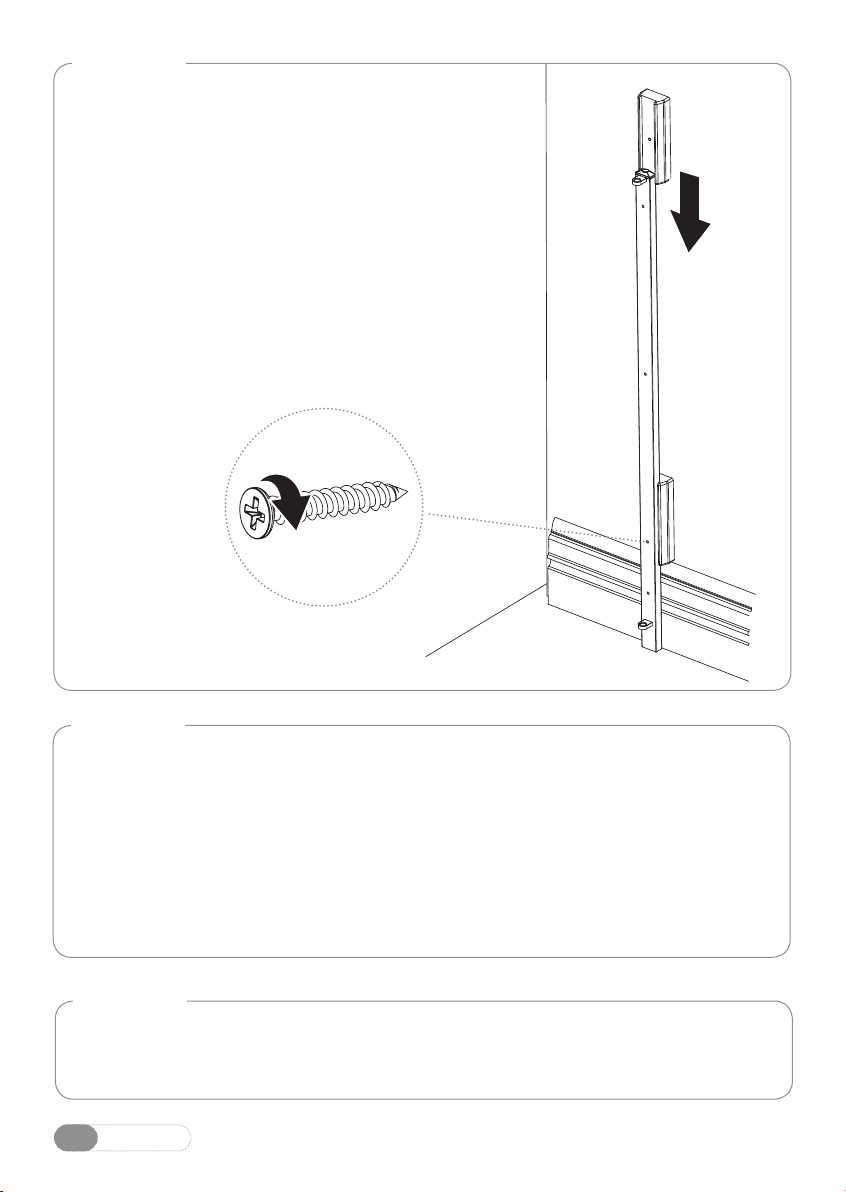

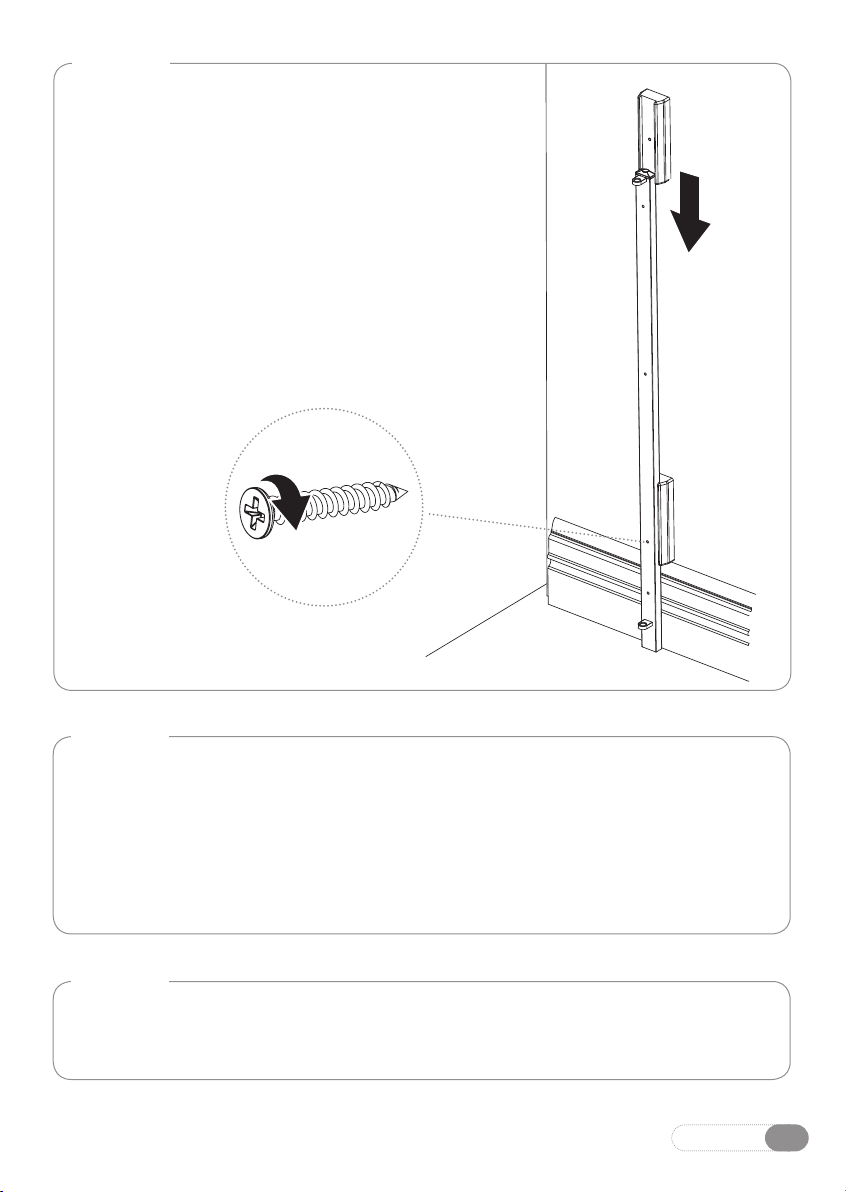

STEP 3

Slide a second plastic wall spacer

from the top of the mounted level pole
downward until the middle pre-drilled
screw hole aligns with the hole in the
second plastic wall spacer. Using the
built in bubble level, ensure that the
mounted level pole is straight and level
before using a 2.5" wall mount screw
to fasten both components to the wall.

Do not fully tighten the wall mount
screw yet.

STEP 4

Repeat STEP 3, aligning a third plastic wall spacer with the top pre-drilled

hole in the mounted level pole. Now, go back and fully tighten all three wall

mount screws. Repeat STEPS 1 – 4 if you are installing the second mounted
level pole to a wall with a baseboard. If the opposing wall has no baseboard,

see page 7. If fastening the second mounted level pole to a round banister,
see Option B1 on page 10 or Option B2 on page 12 for a square banister.

STEP 5

Once both mounted level poles are securely mounted on both sides of the

opening, see page 14.

English 9

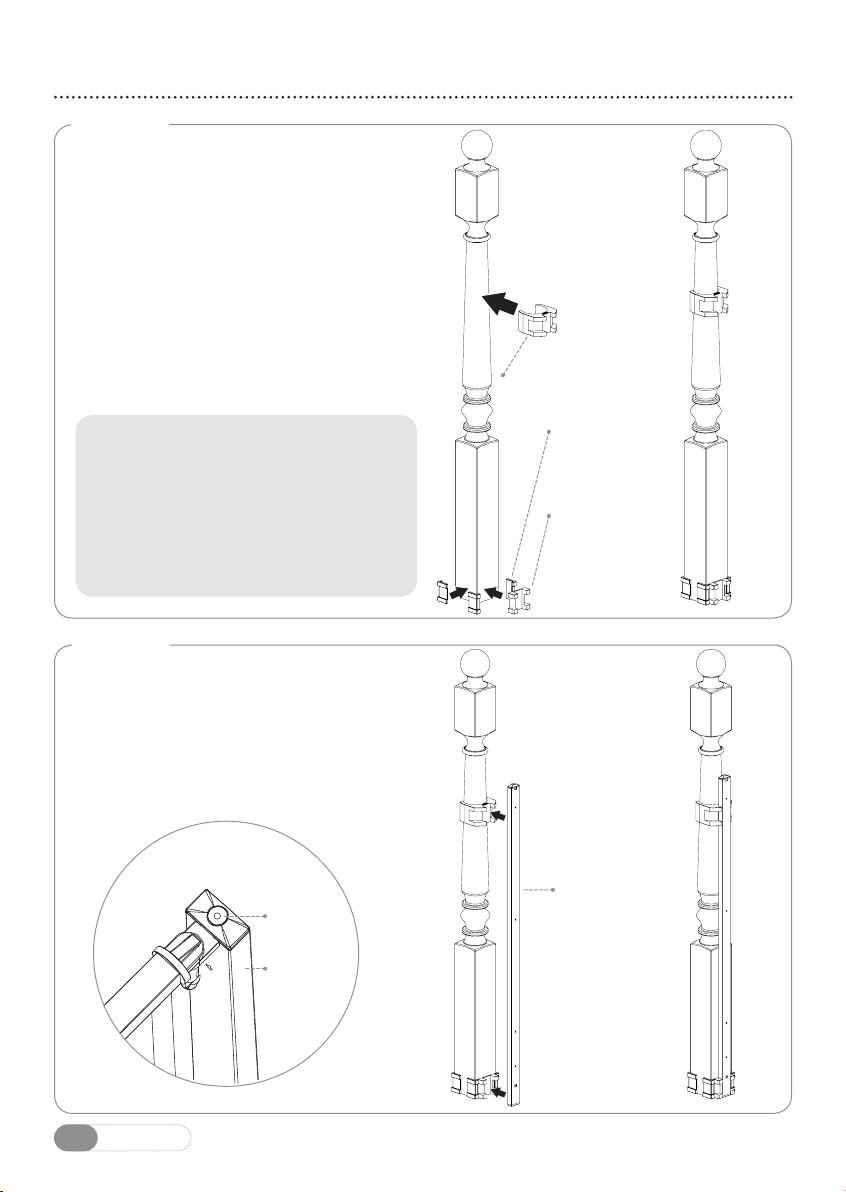

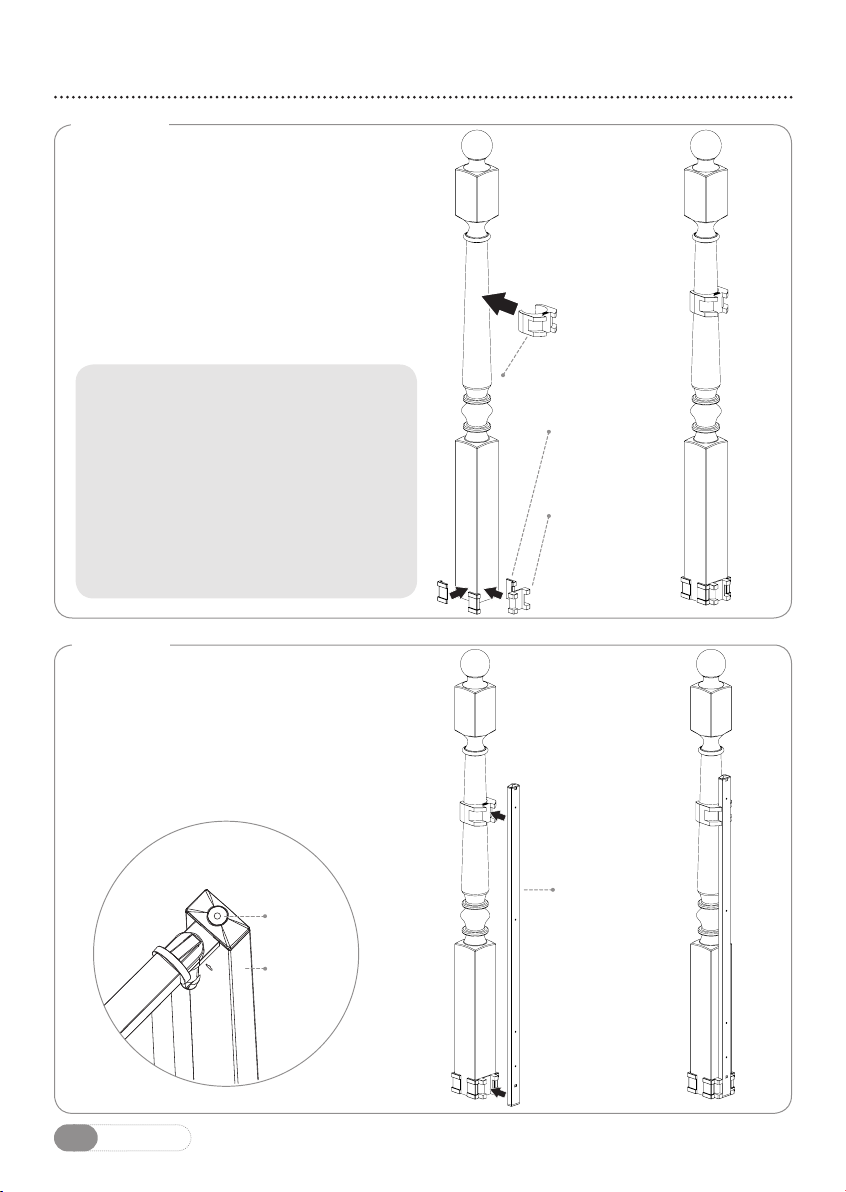

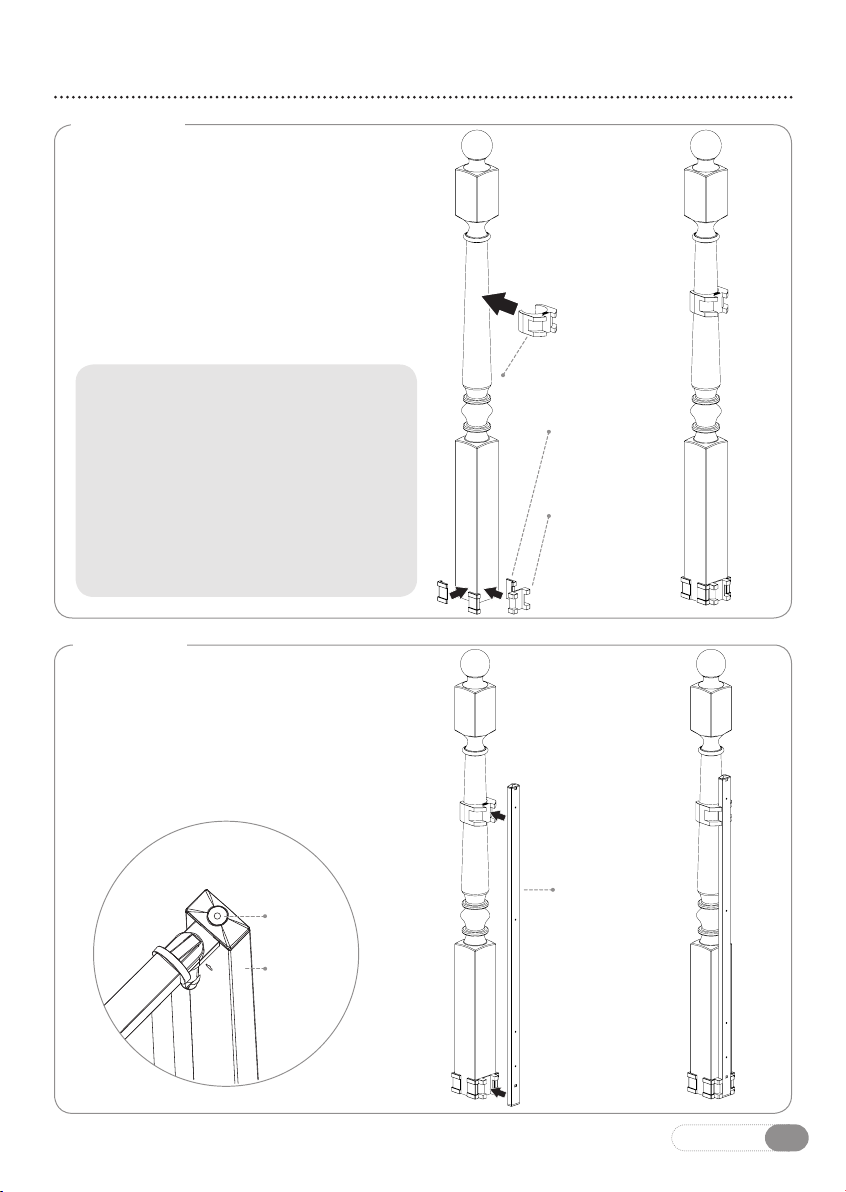

Option B1: Mounting to a round banister post

STEP 1

Slide the round banister adapter on

to the banister, close to the top of the

mounted level pole. Place a square
banister adapter and banister corner
protectors at the bottom of the banister.

ROUND BANISTER
ADAPTER

NOTE: The hardware provided

will only allow for installation
to one round banister. If your
application requires additional
round banister adapters please
contact Regalo customer service.

STEP 2

Place the mounted level pole into the

appropriate grooves with the bottom
resting on the floor. Use the built in

bubble level to ensure the mounted
level pole is level and straight.

BUBBLE
LEVEL

MOUNTED
LEVEL POLE

BANISTER
CORNER
PROTECTOR

SQUARE
BANISTER
ADAPTER

MOUNTED
LEVEL POLE

English10

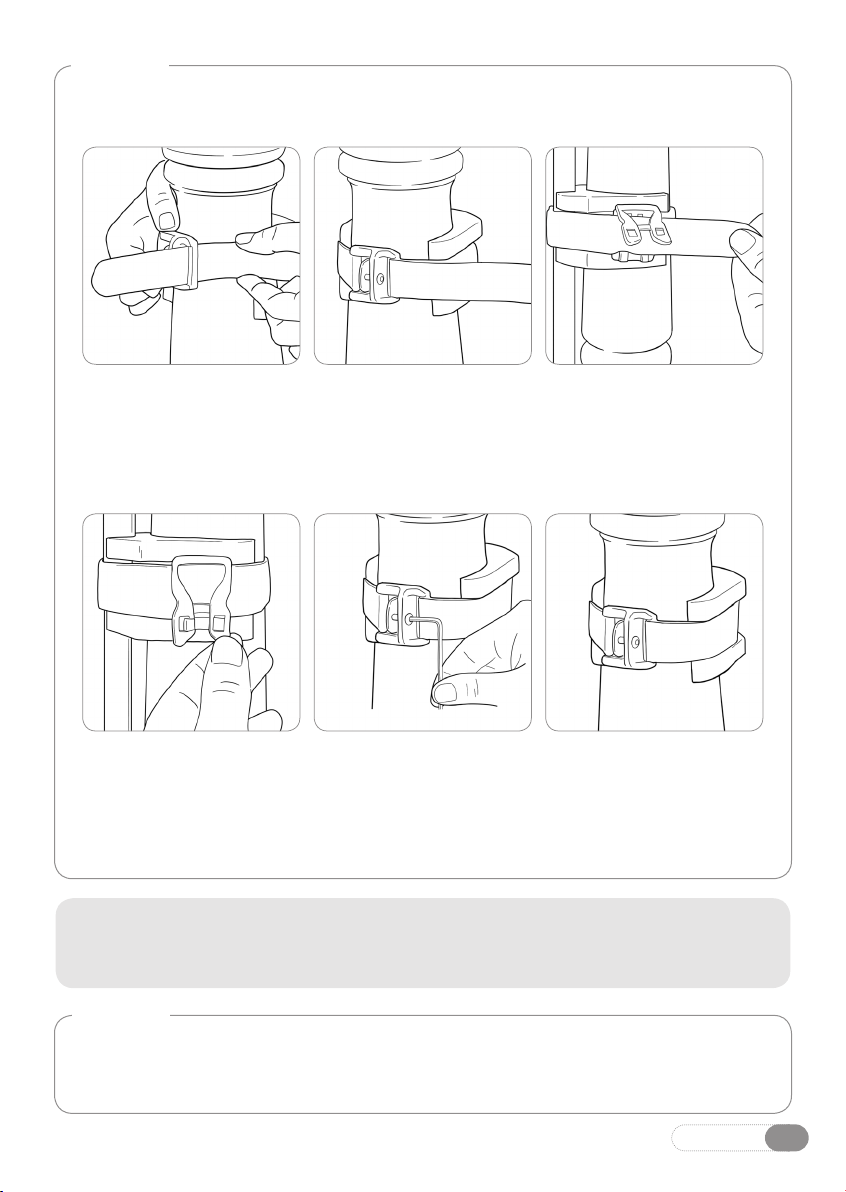

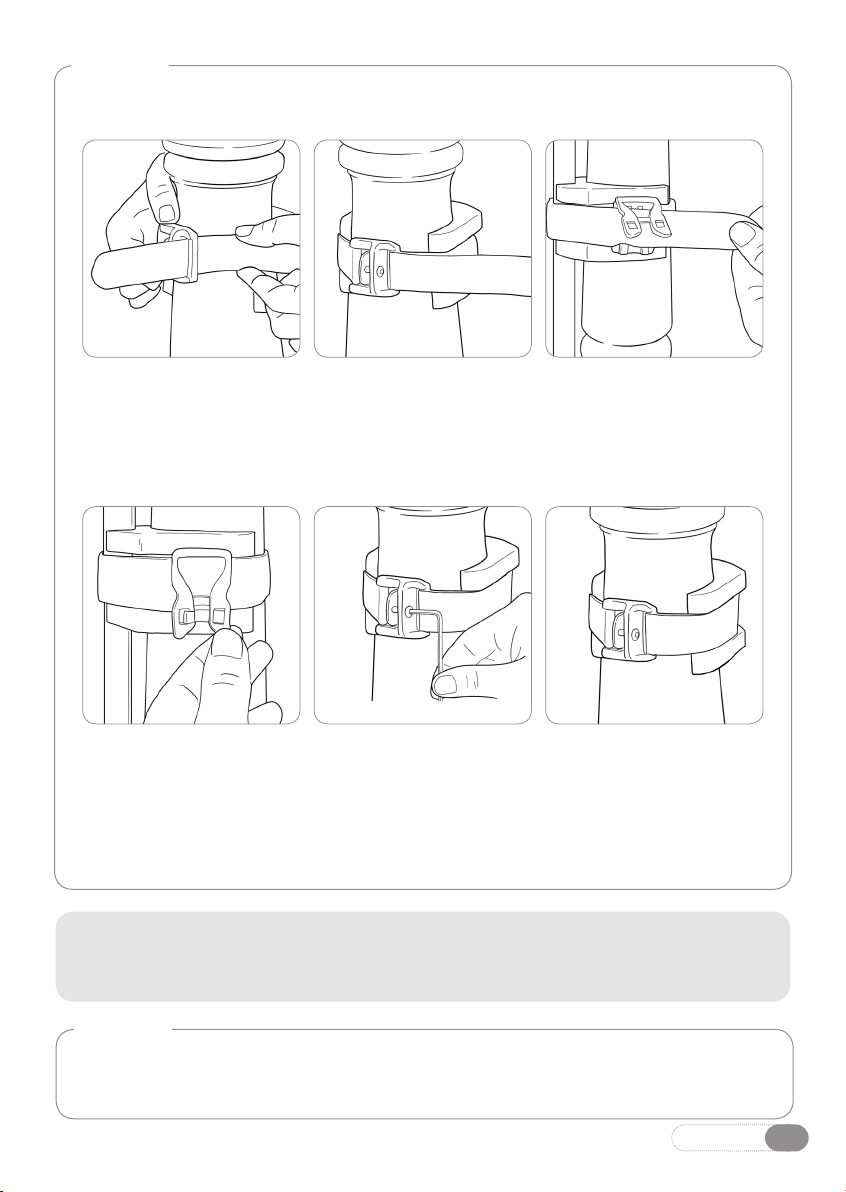

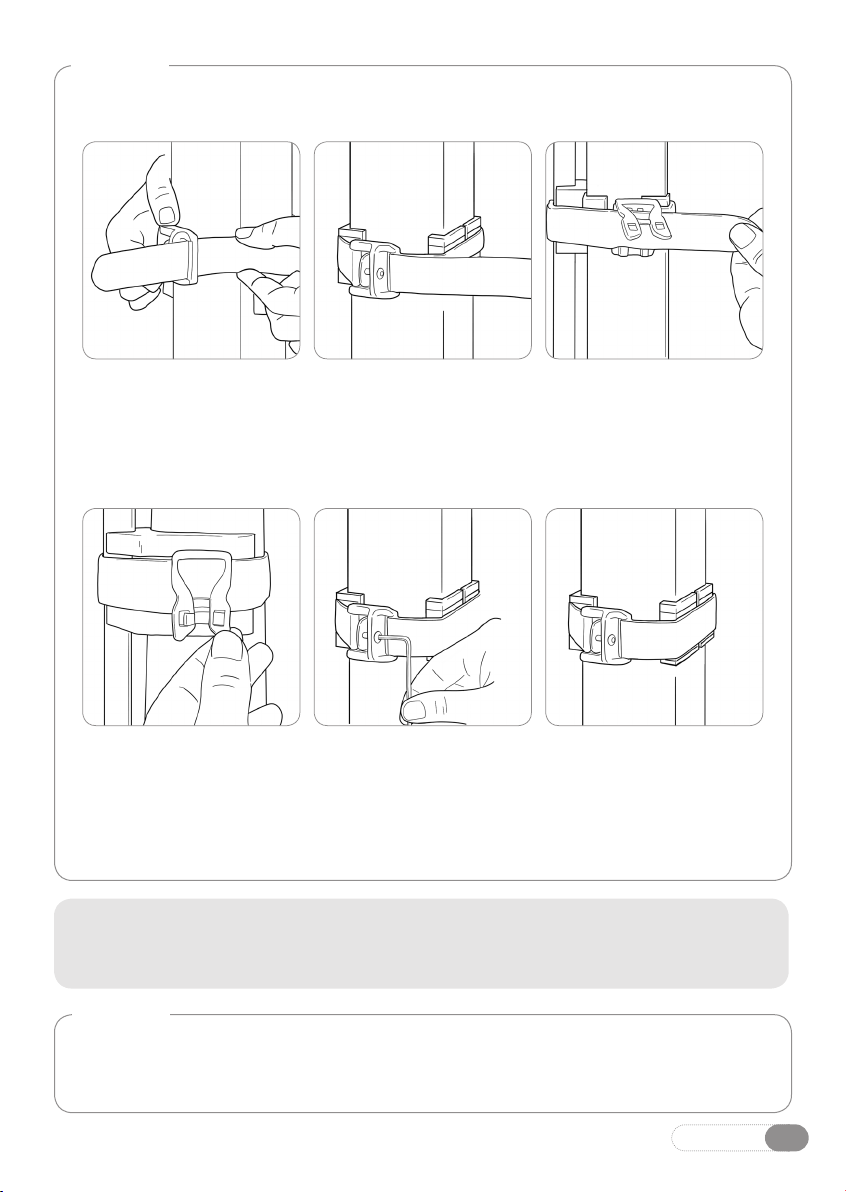

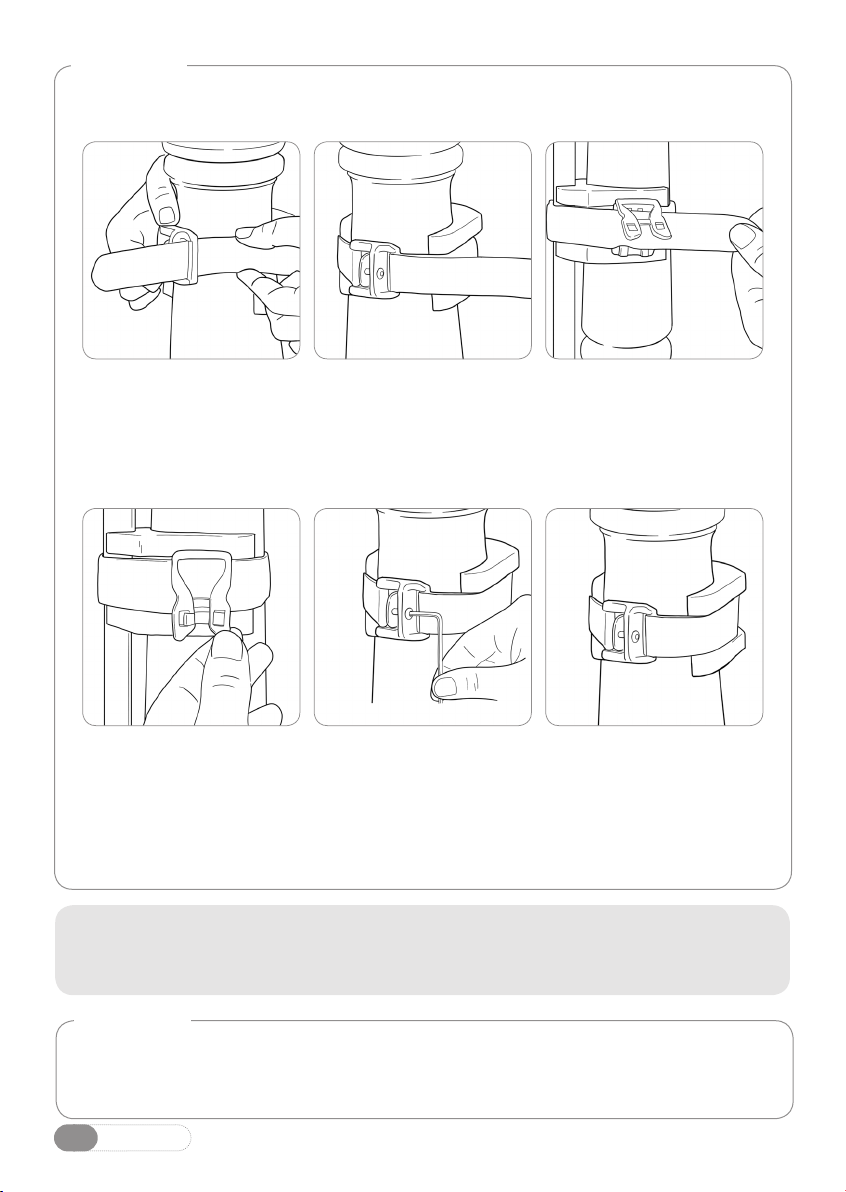

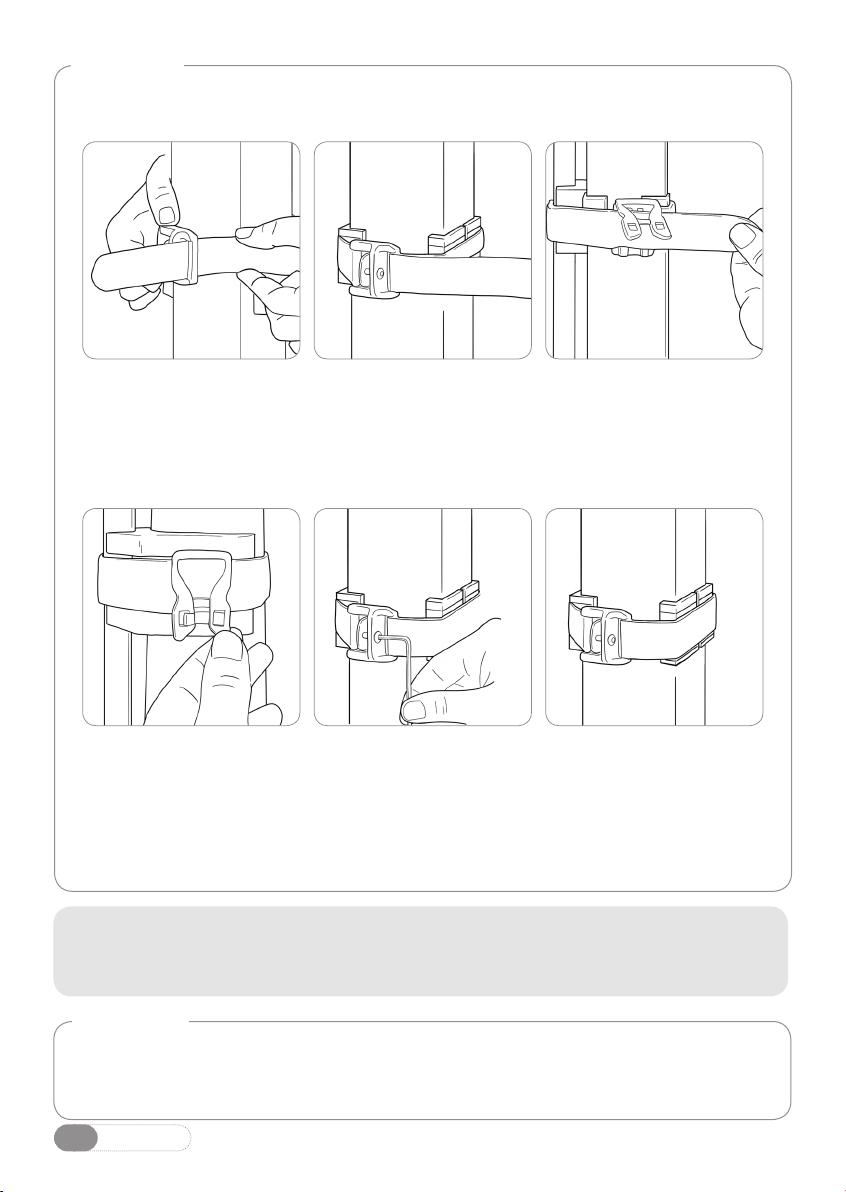

STEP 3

Secure the hook and loop straps & attached buckles around the top and

bottom banister adapters.

Thread strap around banister
post and through the buckle
side of the strap.

On the top banister posts there
are locking tabs. Close these
to lock the strap position.

Pull the strap so that it is tight
and fold it over to connect the
hook side of the strap to the
loop side.

Using the hex key provided,
insert the key into the screw
and rotate it clockwise until the
screw is snug. This will tighten
the strap and secure the gate
to the banister post.

Once correctly positioned,
pull the strap tight around the
banister post.

Repeat all steps for other
banister post mounts.

NOTE: The buckle can be rotated to any point around the banister post so

that it is out of sight.

STEP 4

Once both mounted level poles are securely mounted on both sides of the

opening, see page 14.

English 11

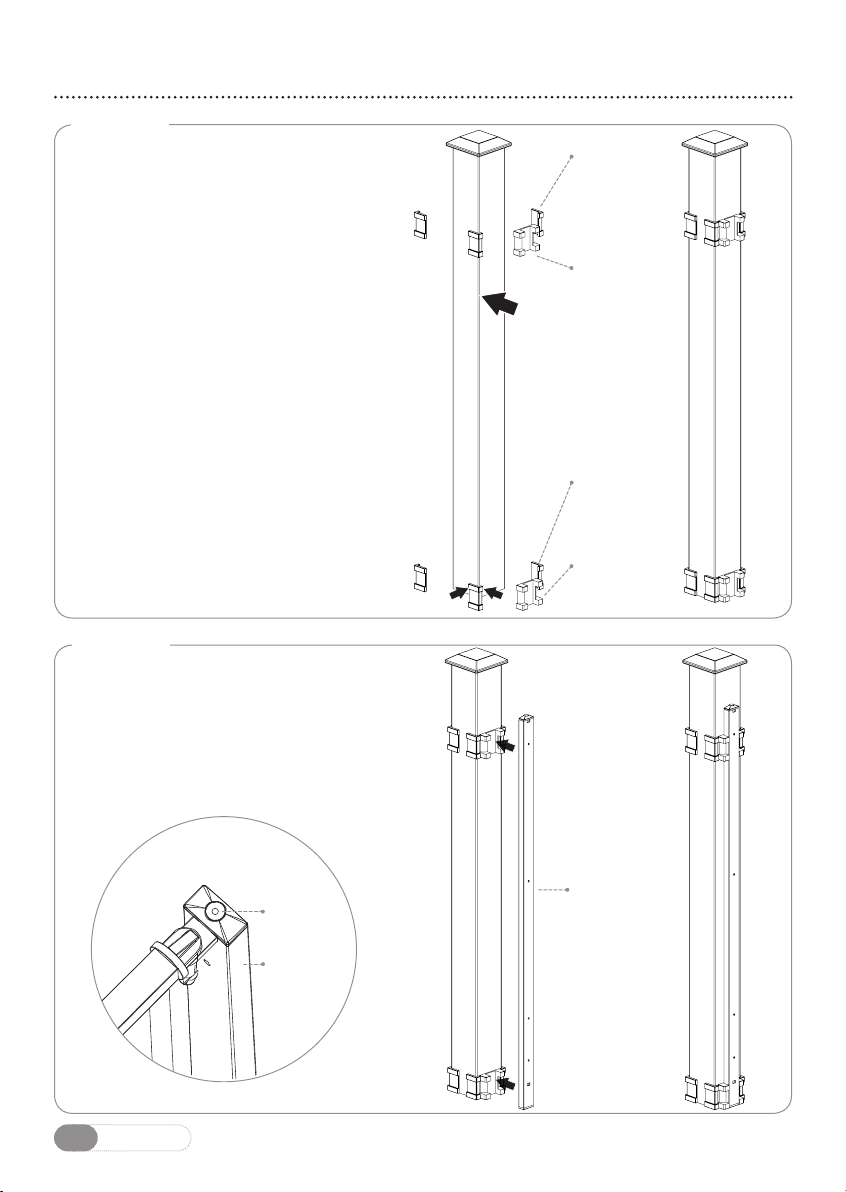

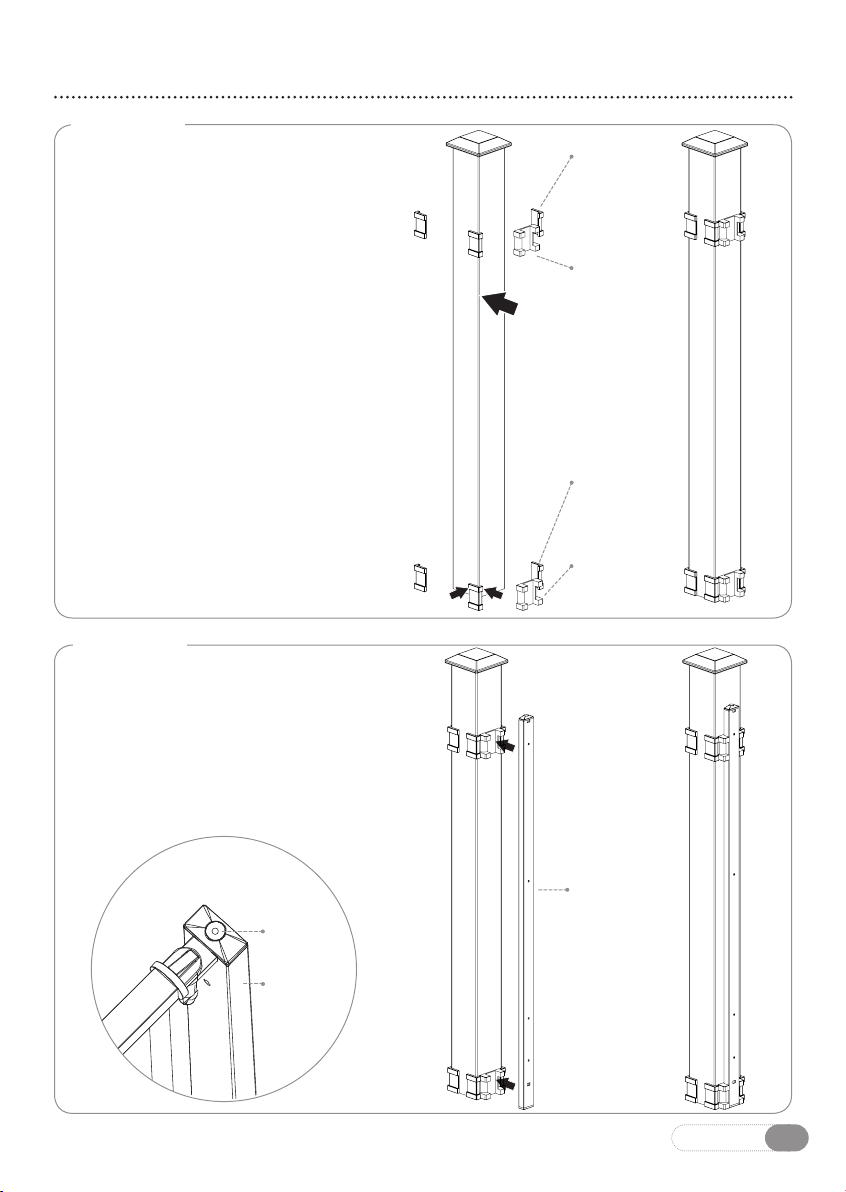

Option B2: Mounting to a square banister post

STEP 1

Place the square banister adapters

and banister corner adapters at the
top and bottom of the banister

STEP 2

Place the mounted level pole into the

appropriate grooves with the bottom
resting on the floor. Use the built in

bubble level to ensure the mounted
level pole is level and straight.

BANISTER
CORNER
PROTECTOR

SQUARE
BANISTER
ADAPTER

BANISTER
CORNER
PROTECTOR

SQUARE
BANISTER
ADAPTER

MOUNTED

BUBBLE
LEVEL

MOUNTED
LEVEL POLE

English12

LEVEL POLE

STEP 3

Secure the hook and loop straps & attached buckles around the top and

bottom banister adapters.

Thread strap around banister
post and through the buckle
side of the strap.

On the top banister posts there
are locking tabs. Close these
to lock the strap position.

Pull the strap so that it is tight
and fold it over to connect the
hook side of the strap to the
loop side.

Using the hex key provided,
insert the key into the screw
and rotate it clockwise until the
screw is snug. This will tighten
the strap and secure the gate
to the banister post.

Once correctly positioned,
pull the strap tight around the
banister post.

Repeat all steps for other
banister post mounts.

NOTE: The buckle can be rotated to any point around the banister post so

that it is out of sight.

STEP 4

Once both mounted level poles are securely mounted on both sides of the

opening, see page 14.

English 13

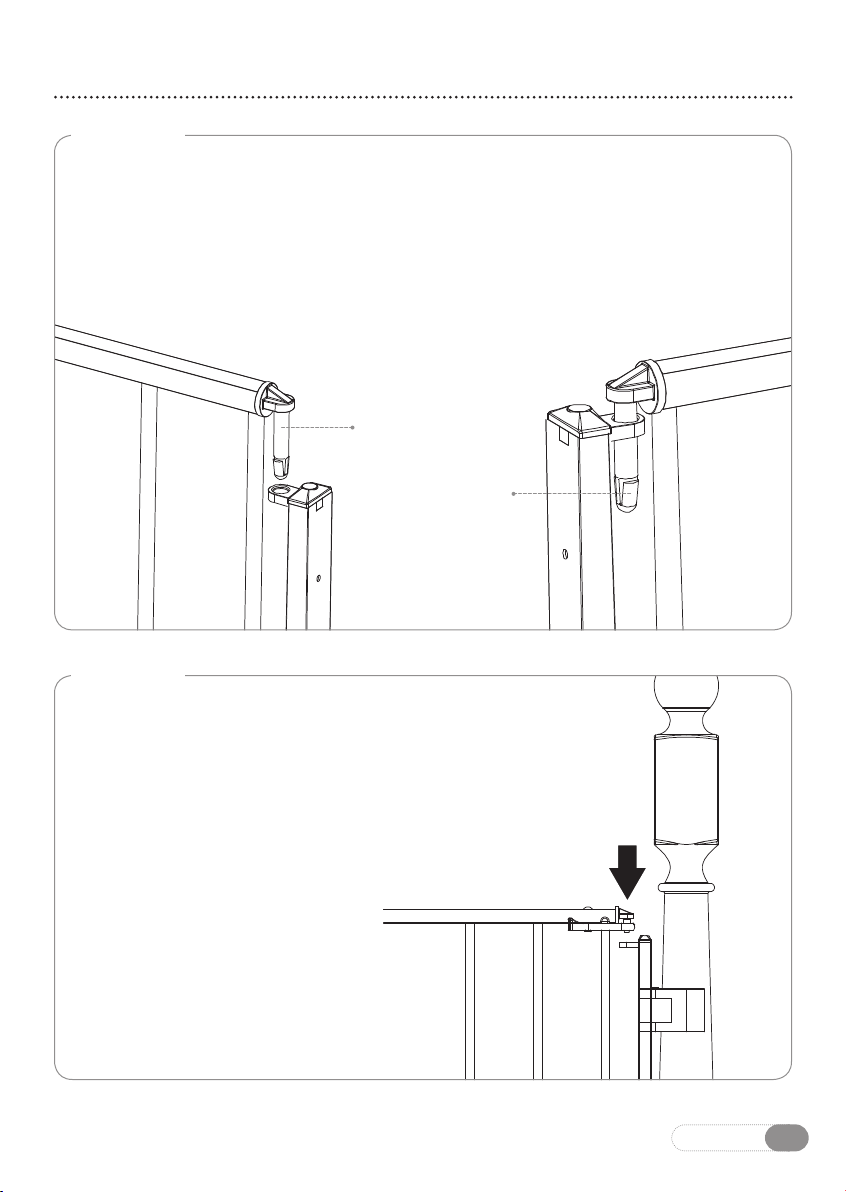

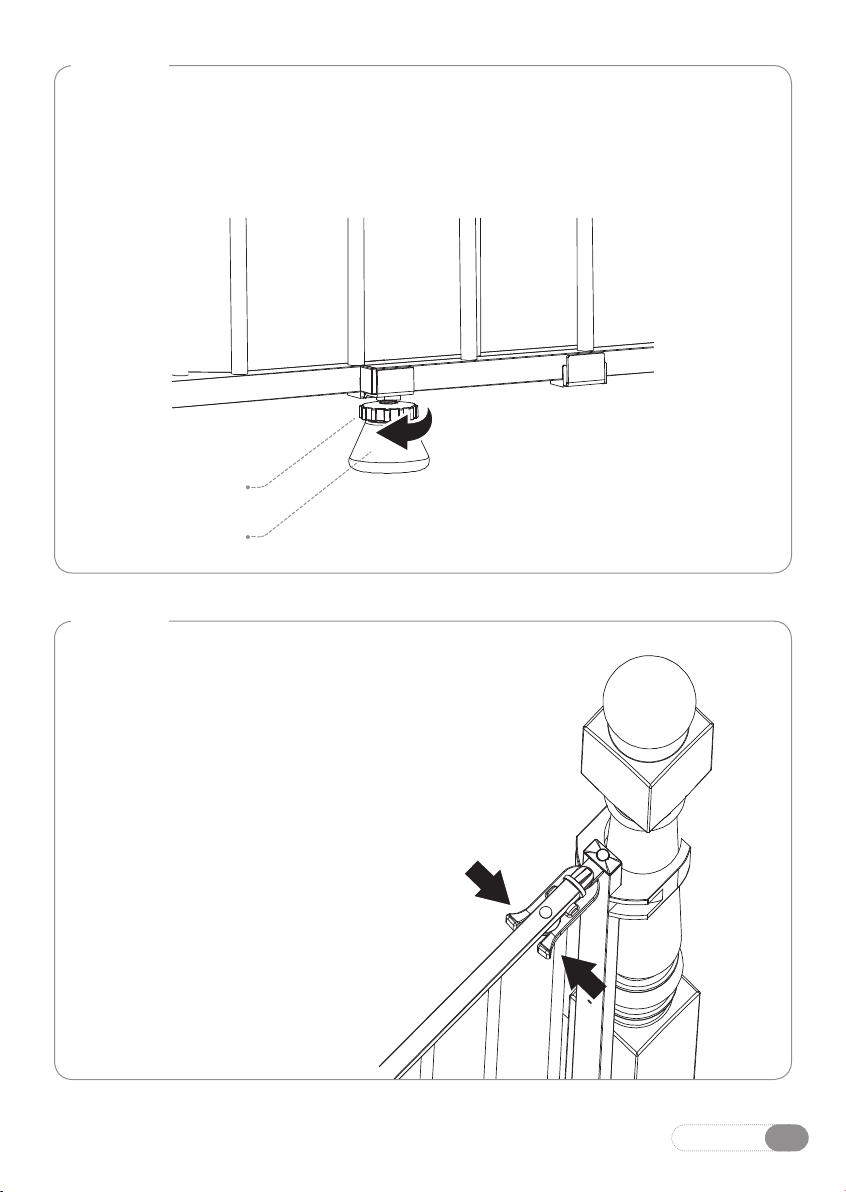

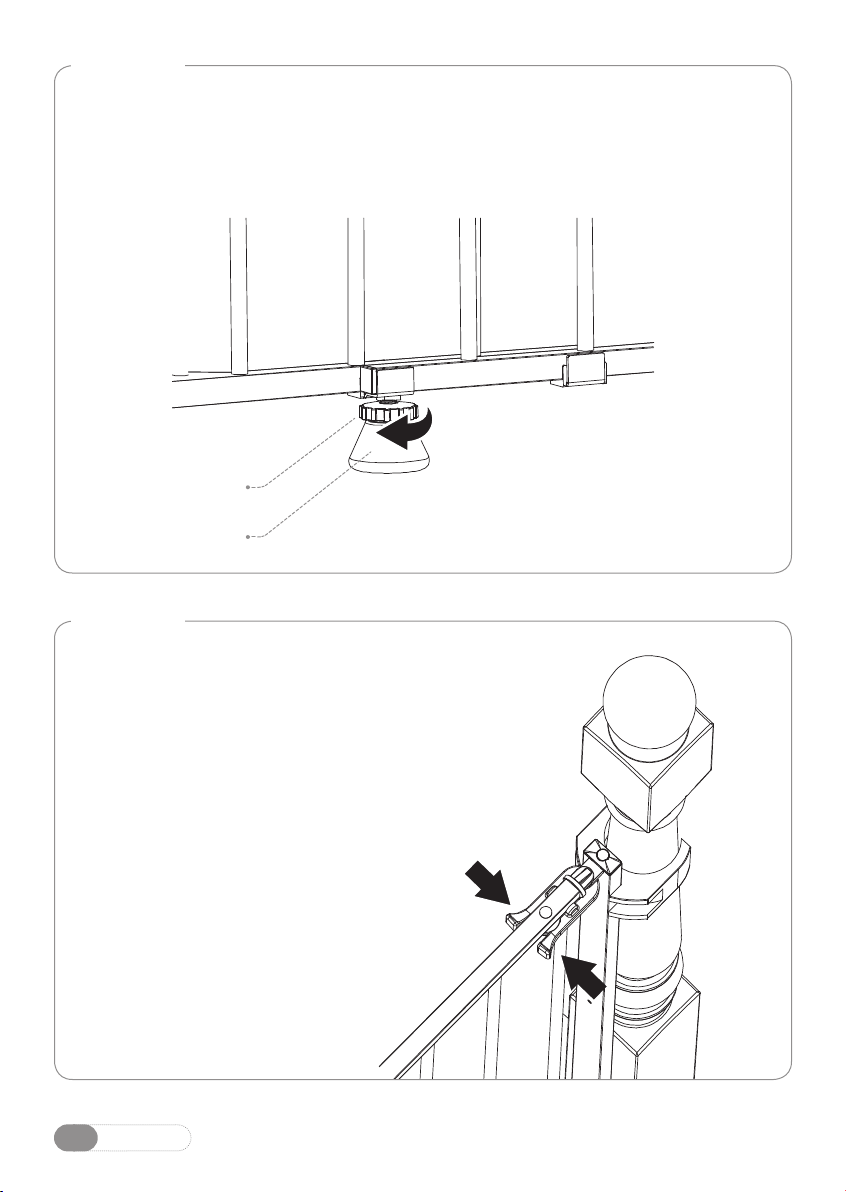

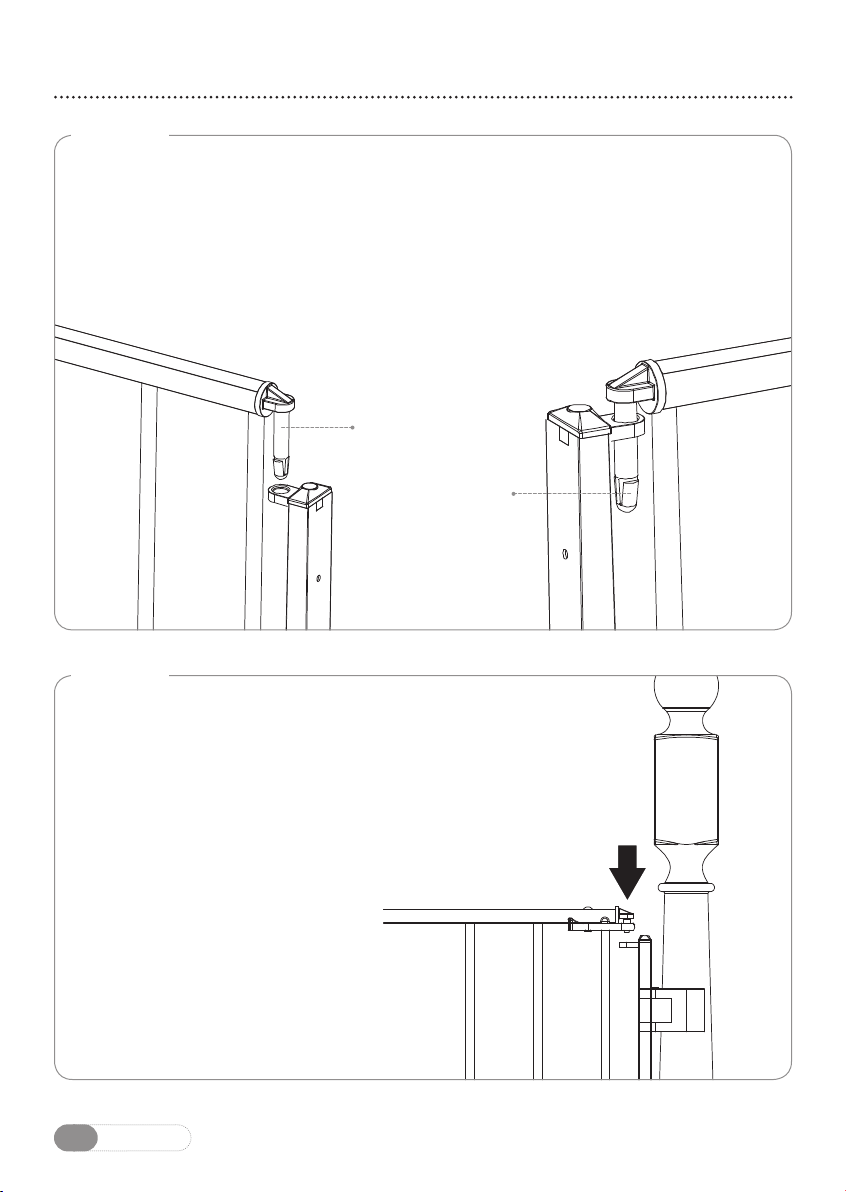

Attaching Your Gate

STEP 1

With the mounted level poles securely attached in their designated positions,

connect the gate by inserting its top and bottom hinge-side end pins into the
corresponding holes in the mounted level pole.

To detach the gate, squeeze the release tabs at the bottom of the top

hinge-side end pins.

TOP HINGE-SIDE
END PIN

RELEASE TAB

STEP 2

Slide the gate to the closed position by

expanding it across the length of your
opening. Insert the upper and lower latch-
side end pins into the corresponding
holes in the second mounted level pole.

English14

STEP 3

With your gate in the locked position, adjust the gate foot by turning it

clockwise until it just touches the floor surface. This will help stabilize the gate
in its position. Lock the foot in place by rotating the locking wheel until its
tight against the foot.

LOCKING WHEEL

GATE FOOT

STEP 4

To open your gate, squeeze both sides of the finger

latch to release the lock. Then, lift the entire gate up,
removing the latch-side end pins from the mounted
level bar. For easier opening, use your other hand to

lift up the middle of the gate while opening.

English 15

CARE AND MAINTENANCE

Periodically check the gate for signs of damage, wear, or missing components.
Do not use if any part is missing, worn or damaged. Check the gate regularly to
ensure all the hardware and mountings are tightened. Do not use abrasive
cleaners or bleach. Clean by sponging with warm water and a mild detergent.

90 DAYS LIMITED WARRANTY

If, during the first 90 days after consumer purchase of the item, under reasonable
and non-commercial use and conditions of maintenance, it fails while owned by
the original purchaser because of the quality of materials or workmanship of finish
and assembly, Regalo International, LLC, will replace or repair it at Regalo’s option.
PROOF OF PURCHASE REQUIRED.

English16

Replacement Parts

D

C

BA

E

F
G

H

A Top Hinge-Side End Pin

White = #13032

B Top Latch-Side End Pin

White = #13033 C

C Round Banister Adapter

White = #13035

D Plastic Wall Spacer

White = #13031

N

L

JI

K

M

H Bottom Hinge-Side End Pin

White = #13025

I Gate Foot Adjustment Wheel

White = #13029 C

J Gate Foot

White = #13028

K Bottom Latch-Side End Pin

White = #13027

E Height Mounted Level Pole

30" White = #13030

35" White = #13059

F 1.5" Wall Mount Screws

#10022

G 2.5" Wall Mount Screws

#10023

L Square Banister Adapter

White = #13026

M Banister Corner Protectors

White = #13024

N Hook and Loop Strap

& Attached Buckle

White = #13034

English 17

Barrière de sécurité

pour haut d'escalier

GUIDE D'UTILISATION MODÈLES : 1230, 1230DS,

1235, 1235DS, 1240, 1240DS

• LIRE TOUTES LES INSTRUCTIONS AVANT D’ASSEMBLER ET
D’UTILISER LA BARRIÈRE.

• CONSERVER CES INSTRUCTIONS POUR UNE UTILISATION
ULTÉRIEURE.

www.regalo-baby.com

Regalo International, LLC.
3200 Corporate Center Drive, Suite 100 / Burnsville, MN 55306, É.-U.

866.272.5274 (U.S. only) or 952.435.1080

Fabriqué en Chine

French18

Avant d'utiliser le produit

Lire et suivre attentivement les instructions pour assurer une installation
conforme de la barrière et des rallonges. Une mauvaise installation risque
d'aboutir à une barrière branlante, ou qui se détache de l'ouverture. Vous êtes
responsable de la sécurité de votre enfant. Conserver ces instructions pour
consultation.

IMPORTANT

• If hardware mounting to a surface other than drywall or wood, please
consult with a professional about installation.

French 19

MISE EN GARDE

• Installer conformément aux instructions du fabricant.

• Pour éviter des blessures graves ou la mort, installez solidement

la barrière et utilisez-la conformément aux instructions du
fabricant.

• Des enfants sont morts ou ont été grièvement blessés lorsque des

barrières n'étaient pas solidement installées. Installez et utilisez
TOUJOURS les barrières comme indiqué en utilisant toutes les
pièces requises.

• CESSEZ D'UTILISER la barrière lorsque l'enfant est capable de

grimper par-dessus la barrière ou de la déloger/l'ouvrir.

• Utilisez uniquement la barrière lorsque le mécanisme du loquet

est fermement engagé.

• Installez la barrière à une distance de 6po (15,24cm) du haut de

l'escalier.

• N'UTILISEZ JAMAIS la barrière pour tenir l'enfant éloigné d'une

piscine.

• MODÈLES 1230/1230DS/1235/1235DS/1240/1240DS: Barrière

destinée à une utilisation avec des enfants âgés de 6 à 24mois.

• Assurez-vous toujours que la barrière repose sur le
sol avant de commencer l'installation.

• Ce produit n'évitera pas nécessairement tous les accidents.

• Ne laissez JAMAIS un enfant sans surveillance.

• Vérifiez la barrière régulièrement pour vous assurer que la

quincaillerie et les supports de fixation sont bien en place.

• N'utilisez pas la barrière si des éléments sont manquants ou

endommagés.

• La barrière doit être montée par un adulte.

French20

MODÈLES 1230/1230DS/1240/1240DS

Recommandations du fabricant :

• Conçue pour les jeunes enfants de 6 à 24 mois

• Lors d'une installation entre :

• Deux murs sans plinthes, la largeur de l'ouverture doit être comprise entre
71 cm et 107 cm (28 po et 42 po).

• Deux murs et une plinthe, l'ouverture doit être comprise entre 74 cm et
109 cm (29 po et 43 po).

• Deux murs avec des plinthes, la largeur de l'ouverture doit être comprise
entre 76 cm et 111 cm (30 po et 43,5 po).

• Un poteau de rampe et un mur sans plinthe, la largeur de l'ouverture doit
être comprise entre 71 cm et 107 cm (28 po et 42 po).

• Un poteau de rampe et un mur avec plinthe, la largeur de l'ouverture doit
être comprise entre 74 cm et 108 cm (29 po et 42,5 po).

• Deux poteaux de rampe, la largeur de l'ouverture doit être comprise entre
72 cm et 107 cm (28,5 po et 42 po).

REMARQUE : Selon la forme, les dimensions et les composants de montage

utilisés dans votre embrasure de porte ou ouverture, la longueur maximale et
minimale de cette barrière peut augmenter ou décroître légèrement.

MODÈLE 1235/1235DS

Recommandations du fabricant :

• Conçue pour les jeunes enfants de 6 à 24 mois

• Lors d'une installation entre :

• Deux murs sans plinthes, la largeur de l'ouverture doit être comprise entre
86 cm et 137 cm (34 po et 54 po).

• Deux murs et une plinthe, l'ouverture doit être comprise entre 89 cm et
140 cm (35 po et 55 po).

• Deux murs avec des plinthes, la largeur de l'ouverture doit être comprise
entre 93 cm et 141 cm (36,5 po et 55,5 po).

• Un poteau de rampe et un mur sans plinthe, la largeur de l'ouverture doit
être comprise entre 88 cm et 137 cm (34,5 po et 54 po).

• Un poteau de rampe et un mur avec plinthe, la largeur de l'ouverture doit
être comprise entre 91 cm et 140 cm (36 po et 55 po).

• Deux poteaux de rampe, la largeur de l'ouverture doit être comprise entre
89 cm et 137 cm (35 po et 54 po).

REMARQUE : Selon la forme, les dimensions et les composants de montage

utilisés dans votre embrasure de porte ou ouverture, la longueur maximale et
minimale de cette barrière peut augmenter ou décroître légèrement.

French 21

Avant l'assemblage

A B

DC

G H I J

VEUILLEZ VÉRIFIER QUE VOUS DISPOSEZ DES ARTICLES SUIVANTS:

A Assemblage de la porte de la

barrière

B Poteaux de mise à niveau montés (2)
C Protecteurs de coin de balustre (16)
D Adaptateurs de balustres carrées (4)
E Cales d'espacement murales en

plastique (6)

E F

F Adaptateur de balustres rondes (1)
G Sangles velcro et boucles

attachées (4)

H Vis de montage mural de 3,8 cm

(1,5 po) (6)

I Vis de montage mural de 6,4 cm

(2,5 po) (6)

J Clé hexagonale (1)

French22

Options d’installation

La quincaillerie comprise convient aux configurations d'installation suivantes :

• Mur à mur

• Mur à poteau rond

• Poteau rond à poteau carré
Si votre configuration d'installation n'est pas énumérée ci-dessus, des adaptateurs

d'installation peuvent être achetés. Veuillez communiquer avec Regalo pour obtenir
de l'aide.

• MONTAGE SUR UN MUR SANS PLINTHE
Allez à Option A1, à la page 24

• MONTAGE SUR UN MUR AVEC PLINTHE
Allez à Option A2, à la page 25

• Mur à poteau carré

• Poteau carré à poteau carré

• MONTAGE SUR UNE BALUSTRE RONDE
Allez à Option B1, à la page 27

• MONTAGE SUR UNE BALUSTRE CARRÉE
Allez à Option B2, à la page 29

French 23

Option A1: Montage sur un mur sans une plinthe

REMARQUE : Lors de la fixation des poteaux de mise à niveau montés sur

votre mur, assurez-vous que vous serrez les vis dans un montant de cloison
OU que vous utilisez les dispositifs d'ancrage au mur appropriés. Consultez un
professionnel si vous avez des doutes concernant le montage sécuritaire des
poteaux de mise à niveau.

ÉTAPE1

Placez un des poteaux de mise à niveau

montés contre le mur pour qu'il soit droit et de

niveau. Le bas du poteau de mise à niveau
monté doit reposer sur le plancher. Utilisez le
niveau à bulle intégré pour vous assurer que
la mise en place est adéquate.

ÉTAPE2

Utilisez les trois vis murales de

3,8cm pour fixer le poteau de mise

à niveau monté au mur dans trois
des avant-trous. Si vous fixez votre
poteau de mise à niveau monté sur
une cloison sèche ou un matériau
similaire, assurez-vous qu'il entre en
contact avec un montant derrière la
cloison sèche.

NIVEAU À BULLE

POTEAU DE MISE
À NIVEAU MONTÉ

MONTANT

CLOISON
SÈCHE

ÉTAPE3

Répétez les ÉTAPES 1 à 2 si vous installez un deuxième poteau de mise à

niveau monté sur un mur opposé sans plinthe. Si le mur opposé est garni d'une

plinthe, consultez la page25. Si vous fixez la deuxième cale de mise à niveau
sur un poteau rond, consultez la page 27. Pour un poteau carré, consultez la
page 29.

ÉTAPE4

Une fois les deux poteaux de mise à niveau montés solidement fixés des deux

côtés de l'ouverture, passez à la page31.

French24

Option A2: Montage sur un mur avec plinthe

REMARQUE : Lors de la fixation des poteaux de mise à niveau montés sur

votre mur, assurez-vous que vous serrez les vis dans un montant de cloison
OU que vous utilisez les dispositifs d'ancrage au mur appropriés. Consultez un
professionnel si vous avez des doutes concernant le montage sécuritaire des
poteaux de mise à niveau.

ÉTAPE1

Prenez une cale d’espacement murale en plastique et placez-la contre

le mur juste au-dessus de la plinthe à l’endroit où vous voulez poser la
barrière. Placez le poteau de mise à niveau monté dans la rainure de la cale

d'espacement murale en plastique en vous assurant que le bas du poteau de
mise à niveau monté repose sur le plancher.

CALE D'ESPACEMENT
MURALE EN PLASTIQUE

POTEAU DE MISE
À NIVEAU MONTÉ

ÉTAPE2

Alignez les avant-trous pour les vis du bas dans le poteau de mise à niveau

monté dans le trou avec la cale d'espacement en plastique. Utilisez une
des vis murales de 6,4cm pour fixer le poteau de mise à niveau monté et la
cale d'espacement en plastique au mur. Si vous fixez votre poteau de mise
à niveau monté sur une cloison sèche ou un matériau similaire, assurez-vous

qu'il entre en contact avec un montant derrière la cloison sèche. Ne serrez
pas complètement la vis murale à cette étape.

French 25

ÉTAPE3

Glissez vers le bas une deuxième cale

d'espacement murale en plastique sur le

dessus du poteau de mise à niveau monté
jusqu'à ce que l'avant-trou du milieu soit
aligné avec le trou de la deuxième cale
d'espacement murale en plastique. À l'aide
du niveau à bulle intégré, assurez-vous que
le poteau de mise à niveau monté est droit
et au niveau avant d'utiliser la vis murale de
6,4cm pour fixer les deux composants au
mur. Ne serrez pas complètement la vis

murale à cette étape.

ÉTAPE4

Répétez l'ÉTAPE3, en alignant une troisième cale d'espacement murale en

plastique avec l'avant-trou du dessus du poteau de mise à niveau monté.
Revenez maintenant en arrière et serrez fermement les trois vis murales.
Répétez les ÉTAPES 1 à 4 si vous installez le deuxième poteau de mise à
niveau monté sur un mur garni d'une plinthe. Si le mur opposé n'est pas garni
d'une plinthe, consultez la page 24. Si vous fixez la deuxième cale de mise
à niveau sur un poteau rond, consultez la page 27. Pour un poteau carré,
consultez la page 29.

ÉTAPE5

Une fois les deux poteaux de mise à niveau montés solidement fixés des

deux côtés de l'ouverture, passez à la page31.

French26

Option B1 : Installation sur un poteau rond

ÉTAPE 1

Glissez l'adaptateur de poteau rond

sur le poteau, près du haut de la
cale de mise à niveau. Placez un
adaptateur de poteau carré et des
protecteurs de coins au bas du
poteau.

ADAPTATEUR DE

Remarque : La quincaillerie fournie

permettra seulement l'installation
sur un poteau rond. Si votre
application requiert l'utilisation
d'adaptateurs de poteaux
ronds supplémentaires, veuillez
communiquer avec le service à la
clientèle de Regalo.

ÉTAPE2

Placez le poteau de mise à niveau

monté dans les rainures appropriées

avec la partie du bas sur le plancher.
Utilisez le niveau à bulle intégré pour
vous assurer que le poteau de mise à
niveau monté est droit et au niveau.

POTEAUX RONDS

PROTECTEUR DE
COIN DE POTEAU

ADAPTATEUR
DE POTEAUX
CARRÉS

NIVEAU À
BULLE

POTEAU
DE MISE
À NIVEAU
MONTÉ

CALE DE MISE
À NIVEAU

French 27

ÉTAPE3

Attachez les sangles velcro et les boucles attachées autour des adaptateurs

de balustre du haut et du bas.

Enroulez la sangle autour du
poteau de rampe et enfilez-la
dans le côté de la boucle de
la sangle.

Les poteaux de rampes
supérieurs comportent des
pattes de blocage. Fermez­les pour bloquer la sangle en
place.

Tirez la sangle pour la serrer
et pliez-la pour joindre le côté
crochets au côté velours.

À l’aide de la clé hexagonale
fournie, serrez fermement la
vis en la tournant dans le sens
des aiguilles d’une montre.
Cela permettra de tendre la
sangle et de fixer la barrière
sur le poteau de la rampe.

Une fois correctement
positionnée, tirez sur la sangle
pour la serrer autour du poteau
de la rampe.

Répétez toutes ces étapes
pour l'autre poteau.

REMARQUE : La boucle peut être tournée en n'importe quel point autour du

poteau de la rampe afin de la placer hors de vue.

ÉTAPE4

Une fois les deux poteaux de mise à niveau montés solidement fixés des deux

côtés de l'ouverture, passez à la page31.

French28

Option B2 : Installation sur un poteau carré

ÉTAPE1

Placez les adaptateurs de poteaux

carrés et les adaptateurs de coins
de poteaux au haut et au bas du
poteau.

ÉTAPE2

Placez le poteau de mise à niveau

monté dans les rainures appropriées

avec la partie du bas sur le plancher.
Utilisez le niveau à bulle intégré
pour vous assurer que le poteau de
mise à niveau monté est droit et au
niveau.

PROTECTEUR
DE COIN DE
POTEAU

ADAPTATEUR
DE POTEAUX
CARRÉS

PROTECTEUR
DE COIN DE
POTEAU

CALE DE MISE
À NIVEAU

NIVEAU À
BULLE

POTEAU
DE MISE
À NIVEAU
MONTÉ

CALE DE MISE
À NIVEAU

French 29

ÉTAPE3

Attachez les sangles velcro et les boucles attachées autour des adaptateurs

de balustre du haut et du bas.

Enroulez la sangle autour du
poteau de rampe et enfilez-la
dans le côté de la boucle de
la sangle.

Les poteaux de rampes
supérieurs comportent des
pattes de blocage. Fermez­les pour bloquer la sangle en
place.

Tirez la sangle pour la serrer
et pliez-la pour joindre le côté
crochets au côté velours.

À l’aide de la clé hexagonale
fournie, serrez fermement la
vis en la tournant dans le sens
des aiguilles d’une montre.
Cela permettra de tendre la
sangle et de fixer la barrière
sur le poteau de la rampe.

Une fois correctement
positionnée, tirez sur la sangle
pour la serrer autour du poteau
de la rampe.

Répétez toutes ces étapes
pour l'autre poteau.

REMARQUE : La boucle peut être tournée en n'importe quel point autour du

poteau de la rampe afin de la placer hors de vue.

ÉTAPE4

Une fois les deux poteaux de mise à niveau montés solidement fixés des deux

côtés de l'ouverture, passez à la page31.

French30

Fixation de la barrière

ÉTAPE1

Une fois les poteaux de mise à niveau montés fermement assujettis aux

emplacements désignés, fixez la barrière en insérant les tiges d'extrémité du

côté des charnières inférieure et supérieure dans les trous correspondants du
poteau de mise à niveau monté.

Pour libérer la barrière, pincez les languettes de dégagement au bas des tiges

d'extrémité du côté de la charnière supérieure.

TIGE D'EXTRÉMITÉ DU
CÔTÉ DE LA CHARNIÈRE
SUPÉRIEURE

LANGUETTE DE

DÉGAGEMENT

ÉTAPE2

Glissez la barrière en position fermée en

l'étendant de part en part de l'ouverture.
Insérez les tiges d'extrémité du côté
des verrous inférieur et supérieur dans
les trous correspondants du deuxième
poteau de mise à niveau monté.

French 31

ÉTAPE3

La barrière étant verrouillée dans l'ouverture, ajustez le pied de la barrière

en le tournant dans le sens des aiguilles d'une montre jusqu'à ce qu'il entre
en contact avec le plancher. Cela stabilisera la barrière en place Bloquez le
pied en place en tournant la molette de blocage jusqu'à ce qu'elle repose
fermement contre le pied.

MOLETTE DE

BLOCAGE

PIED DE LA

BARRIÈRE

ÉTAPE4

Pour ouvrir la barrière, pincez les deux côtés de la

clenche pour la libérer. Soulevez ensuite l'ensemble
de la barrière en retirant les tiges d'extrémité du côté
du verrou de la barre de mise à niveau montée. Pour
faciliter l’ouverture, soulevez le milieu de la barrière
de l’autre main tout en l’ouvrant.

French32

SOIN ET ENTRETIEN

Vérifiez régulièrement la barrière (dommage, usure, pièce manquante). Cessez
l’utilisation si une pièce est manquante, usée ou endommagée. Vérifiez
régulièrement le serrage des pièces de montage et de fixation. Pour nettoyer la
barrière, n’utilisez pas d’abrasifs ni d’eau de Javel. Nettoyez avec une éponge
légèrement imbibée d’eau chaude et un détergent doux.

GARANTIE LIMITÉE DE 90JOURS

Si, au cours des 90 jours suivant l’achat de cet article, dans des circonstances
raisonnables et dans des conditions d’utilisation et d’entretien non commerciales,
l’article, qui appartient encore à l’acheteur original, s’avère défectueux en ce qui a
trait à la qualité des matériaux ou aux travaux de finition et d’assemblage, Regalo
International LLC le replacera ou le réparera à son choix. PREUVE D'ACHAT
REQUISE.

French 33

Pièces de rechange

D

C

BA

E

F
G

H

A Tige d'extrémité du côté de

la charnière supérieure
Blanche = no 13032

B Tige d'extrémité du côté du

verrou supérieur
Blanche = no 13033 C

C Adaptateur de balustres

rondes

Blanc = no 13035

D Cale d'espacement en

plastique

Blanche = no 13031

N

L

JI

K

M

H Tige d'extrémité côté de la

charnière inférieure

Blanche = no 13025

I Molette d'ajustement du pied

de la barrière

Blanche = n

o

13029 C

J Pied de la barrière

Blanc = no 13028

K Tige d'extrémité du côté du

verrou inférieur
Blanche = no 13027

E Poteau de mise à niveau

monté en hauteur

Blanc 76,2 cm (30po) = no 13030

Blanc 88,9 cm (35po) = no 13059

F Vis murales de 3,8 cm

(1,5po)

no 10022

G Vis murales de 6,4 cm

(2,5 po)

no 10023

French34

L Adaptateur de balustres

carrées

Blanc = no 13026

M Protecteurs de coin de

balustre

Blancs = no 13024

N Sangle velcro et boucle

attachée

Blanche = no 13034

Reja de seguridad parala parte

superior delas escaleras

MANUAL DEL PROPIETARIO MODELOS: 1230,

1230DS, 1235, 1235DS, 1240, 1240DS

• LEA TODAS LAS INSTRUCCIONES ANTES DE MONTAR Y USAR
LAREJA.

• GUÁRDELAS PARA UTILIZARLAS COMO REFERENCIA.

www.regalo-baby.com

Regalo International, LLC.
3200 Corporate Center Drive, Suite 100 / Burnsville, MN 55306, EE. UU.

866.272.5274 (U.S. only) or 952.435.1080

Hecha en China

Spanish 35

Antes de usar el producto

Lea y siga todas las instrucciones cuidadosamente para garantizar que la reja y
las extensiones estén correctamente instaladas. La instalación incorrecta puede
hacer que la reja quede inestable o se desenganche del hueco de lapuerta. La
seguridad de su niño es su responsabilidad. Conserve estas instrucciones para
su referencia.

IMPORTANTE

• Si los herrajes se montan en una superficie que no sea tablarroca o madera,
consulte con un profesional acerca de la instalación.

Spanish36

ADVERTENCIA

• Instale de acuerdo con las instrucciones del fabricante.

• Para evitar lesiones graves, o incluso la muerte, coloque
la puerta o cerca de manera fija de acuerdo a las
instrucciones del fabricante.

• Han fallecido niños, o se han lesionado gravemente, si la
puerta no está instalada de manera segura. SIEMPRE
instale y utilice las puertas de acuerdo a las direcciones, y
utilice todas las partes necesarias.

• DEJE de usar cuando el niño pueda escalar sobre la
puerta, o cuando pueda desprenderla.

• Solo utilice cuando el mecanismo de cierre/traba esté
bien activado.

• Instale a 6 pulgadas de distancia de la parte superior de
las escaleras.

• NUNCA utilice para mantener a los niños alejados de la
piscina.

• MODELOS 1230/1230DS/1235/1235DS/1240/1240DS:
Diseñado para utilizar con niños entre 6 a 24 meses.

• Siempre asegúrese de que la puerta descanse
directamente sobre el piso antes de comenzar
la instalación.

• Este producto no necesariamente evitará todos los
accidentes.

• Nunca deje a los niños sin supervisión.

• Revise la puerta con frecuencia y asegúrese que los
soportes y herrajes estén bien ajustados.

• No utilice si faltan componentes, o si estos están
dañados.

• Se requiere instalación por adultos.

Spanish 37

MODELOS 1230/1230DS/1240/1240DS

Recomendaciones del fabricante:

• Para niños de 6 hasta 24 meses

• Al montarla entre:

• Dos paredes sin zócalos el ancho de la abertura debe estar entre 28” y 42”
(71 y 107 cm).

• Dos paredes con un solo zócalo el ancho de la abertura debe estar entre
29” y 43” (74 y 109 cm).

• Dos paredes con zócalos el ancho de la abertura debe estar entre 30” y

43.5” (76 y 111 cm).

• Un poste de barandilla y una pared sin zócalo el ancho de la abertura debe
estar entre 28” y 42” (71 y 107 cm).

• Un poste de barandilla y una pared con un zócalo el ancho de la abertura
debe estar entre 29” y 42.5” (74 y 108 cm).

• Dos postes de barandilla el ancho de la abertura debe estar entre 28.5” y
42” (72 y 107 cm).

NOTA: La longitud mínima y máxima de esta reja puede incrementar

o disminuir ligeramente, según el tamaño, las dimensiones y los
componentes de montaje utilizados en la entrada o hueco de la puerta.

MODELO 1235/1235DS

Recomendaciones del fabricante:

• Para niños de 6 hasta 24 meses

• Al montarla entre:

• Dos paredes sin zócalos el ancho de la abertura debe estar entre 34” y 54”
(86 y 137 cm).

• Dos paredes con un solo zócalo el ancho de la abertura debe estar entre
35” y 55” (89 y 140 cm).

• Dos paredes con zócalos el ancho de la abertura debe estar entre 36.5” y

55.5” (93 y 141 cm).

• Un poste de barandilla y una pared sin zócalo el ancho de la abertura debe
estar entre 34.5” y 54” (88 y 137 cm).

• Un poste de barandilla y una pared con un zócalo el ancho de la abertura
debe estar entre 36” y 55” (91 y 140 cm).

• Dos postes de barandilla el ancho de la abertura debe estar entre 35” y
54” (89 y 137 cm).

NOTA: La longitud mínima y máxima de esta reja puede incrementar

o disminuir ligeramente, según el tamaño, las dimensiones y los
componentes de montaje utilizados en la entrada o hueco de la puerta.

Spanish38

Antes del montaje

A B

DC

G H I J

CERCIÓRESE DE QUE ESTÉN LAS PIEZAS A CONTINUACIÓN:

A Conjunto de la puerta de la reja
B Postes de nivel montados (2)
C Protectores de esquina de las

barandillas (16)

D Adaptadores para barandillas

cuadradas (4)

E Espaciadores plásticos de

pared (6)

E F

F Adaptador para barandilla

redonda (1)

G Correas de velcro y hebillas

acopladas (4)

H Tornillos para montaje en

pared de 1.5 pulg. (3.8cm) (6)

I Tornillos para montaje en

pared de 2.5 pulg. (6.3 cm) (6)

J Llave hexagonal (6)

Spanish 39

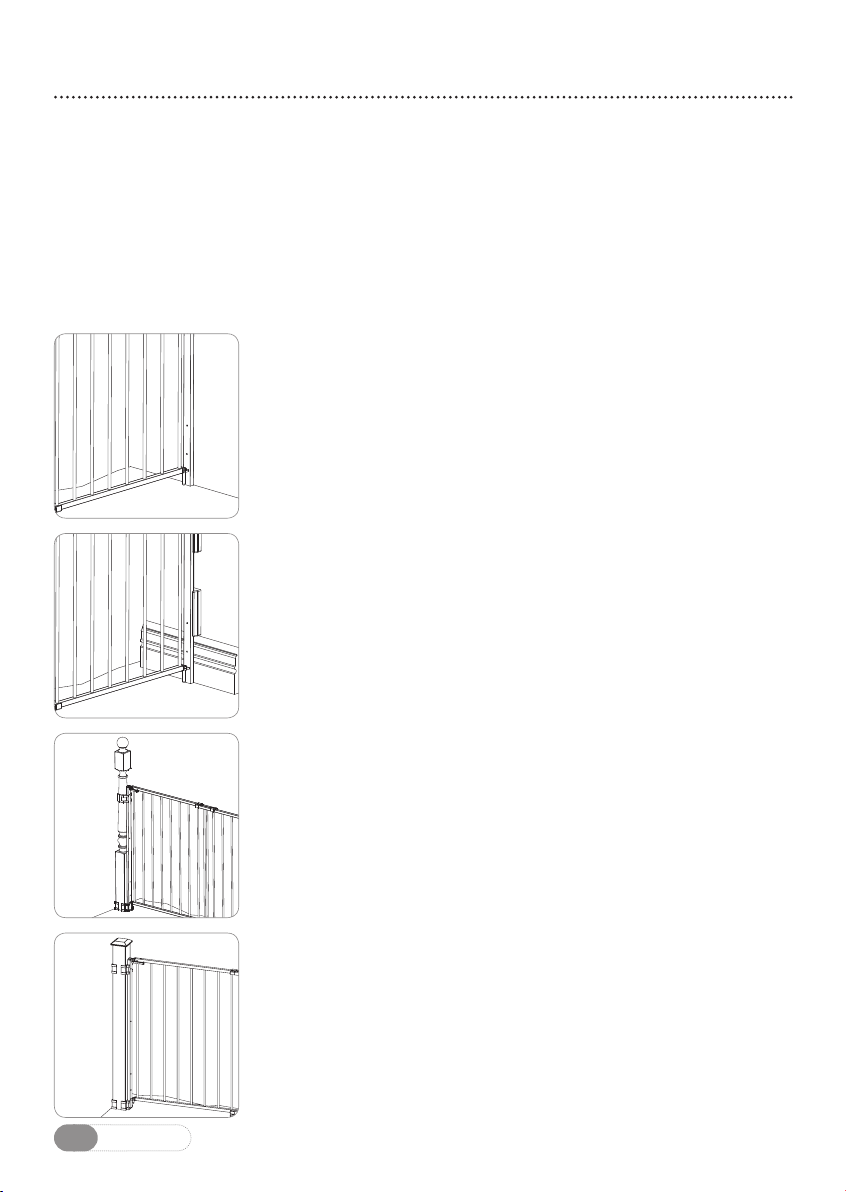

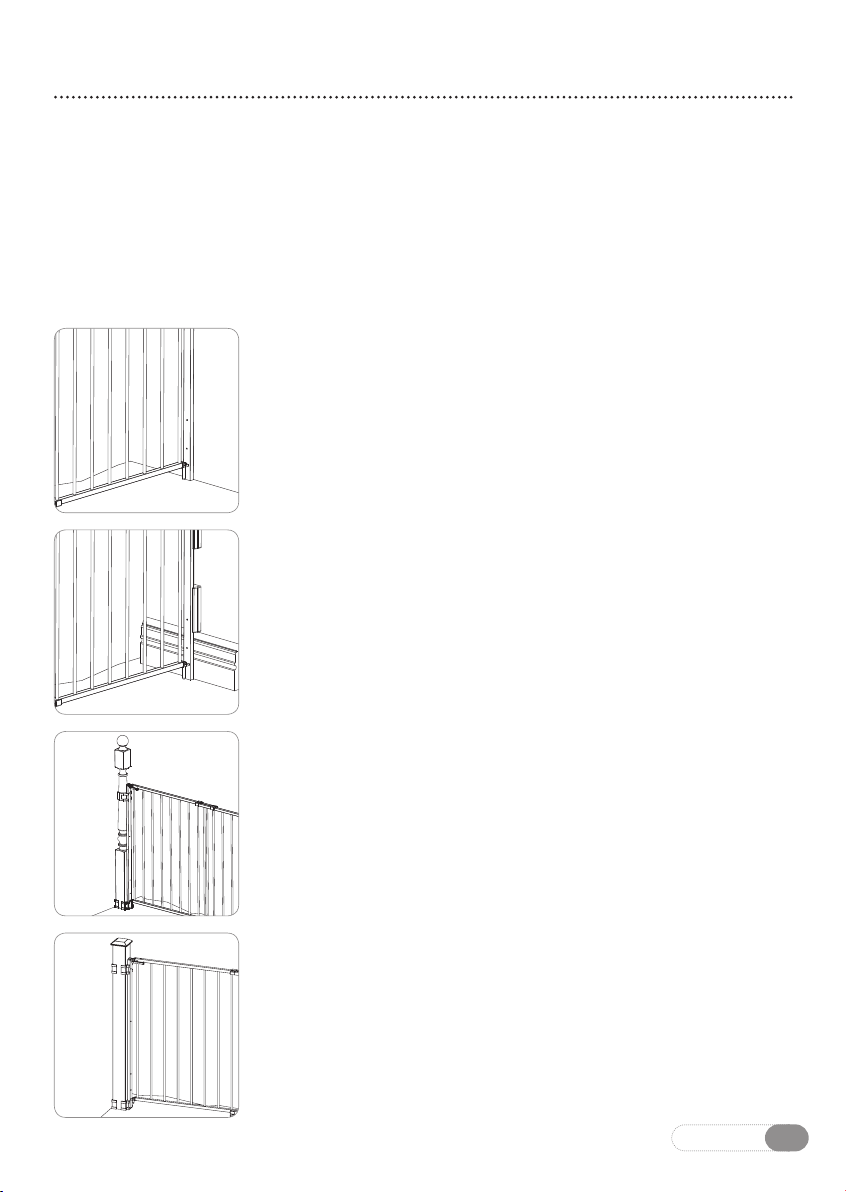

Opciones de instalación

Los herrajes incluidos son aptos para las siguientes configuraciones de instalación:

• Pared a pared

• Pared a barandilla redonda

• Barandilla redonda a barandilla
cuadrada

Si su configuración de instalación no aparece indicada arriba, tenemos a su
disposición adaptadores de instalación adicionales para que los adquiera.
Comuníquese con Regalo para obtener asistencia.

• MONTAJE EN UNA PARED SIN ZÓCALO
Vaya a la Opción A1, en la página 41

• MONTAJE EN UNA PARED CON ZÓCALO
Vaya a la Opción A2, en la página 42

• Pared a barandilla cuadrada

• Barandilla cuadrada a barandilla
cuadrada

• MONTAJE EN UN POSTE DE BARANDILLA
REDONDO

Vaya a la Opción B1, en la página 44

• MONTAJE EN UN POSTE DE BARANDILLA
CUADRADO

Vaya a la Opción B2, en la página 46

Spanish40

Opción A1: Montaje en una pared sin zócalo

NOTA: Cuando fije los postes de nivel montados a la pared, asegúrese de fijar

los tornillos a un puntal, O BIEN, asegúrese de utilizar los anclajes de pared
adecuados. Consulte con un profesional si no está seguro sobre cómo instalar
de forma segura los postes de nivel montados.

PASO 1

Coloque uno de los postes de nivel montados

contra la pared, de forma que quede a nivel
y recto. La parte inferior del poste de nivel
montado debe estar apoyada en el suelo.
Utilice el nivel de burbuja incorporado para
garantizar una colocación adecuada.

PASO 2

Utilice tres de los tornillos de montaje

para pared de 1.5 pulg. para sujetar
el poste de nivel montado a la
pared, utilizando tres de los orificios
previamente perforados. Si desea
sujetar su poste de nivel montado en
una pared de tablarroca u otro material
similar, asegúrese de que haga contacto
con un puntal de apoyo detrás del panel
de tablarroca.

NIVEL DE
BURBUJA

POSTE DE NIVEL
MONTADO

PUNTAL

TABLARROCA

PASO 3

Repita los pasos 1 - 2 en caso de instalar el segundo poste de nivel montado

en una pared opuesta sin zócalo. Si la pared opuesta tiene zócalo, consulte la
página 42. Si desea fijar el segundo poste de nivel montado a una barandilla
redonda, consulte la página 44. Para una barandilla cuadrada, consulte la
página 46.

PASO 4

Una vez que ambos poste de nivel montado estén correctamente montados en

ambos lados de la entrada o hueco de la puerta, consulte la página 48.

Spanish 41

Opción A2: Montaje en una pared con zócalo

NOTA: Cuando fije los postes de nivel montados a la pared, asegúrese

de fijar los tornillos a un puntal, O BIEN, asegúrese de utilizar los anclajes
de pared adecuados. Consulte con un profesional si no está seguro sobre
cómo instalar de forma segura los postes de nivel montados.

PASO 1

Tome uno de los espaciador plástico de pared y colóquelo contra la pared,

justo encima del zócalo, en el lugar en que desea colocar la reja. Coloqueel
poste de nivel montado dentro de la ranura del espaciador plástico de pared,
asegurándose de que la parte inferior del poste de nivel montado esté
apoyada en el suelo.

ESPACIADOR
PLÁSTICO
DEPARED

POSTE DE NIVEL
MONTADO

PASO 2

Alinee el orificio previamente perforado para el tornillo inferior del poste de

nivel montado, con el orificio del espaciador plástico de pared. Utiliceuno de

los tres tornillos de montaje para pared de 2.5 pulg. parasujetar a la pared
el poste de nivel montado y el espaciador plástico de pared. Si desea sujetar
su poste de nivel montado en una pared de tablarroca u otro material similar,
asegúrese de que haga contacto con un puntal de apoyo detrás del panel de
tablarroca. Todavía no apriete por completo el tornillo de montaje para pared.

Spanish42

PASO 3

Deslice un segundo espaciador plástico

de pared desde la parte superior del poste
de nivel montado hacia abajo, hastaque

el orificio previamente perforado para el
tornillo medio quede alineado con el orificio
del segundo espaciador plástico de pared.
Utilizando el nivel de burbuja incorporado,
asegúrese de que el poste de nivel
montado esté recto y a nivel antes de usar
un tornillo de montaje para pared de 2.5
pulg. para sujetar ambos componentes a la
pared. Todavía no apriete por completo el

tornillo de montaje para pared.

PASO 4

Repita el PASO 3, alineando un tercer espaciador plástico de pared con el

orificio previamente perforado del poste de nivel montado. Ahoraapriete
completamente todos los tornillos de montaje para pared. Repita los pasos1

- 4 en caso de instalar el segundo poste de nivel montado en una pared con
zócalo. Si la pared opuesta no tiene zócalo, consultela página41. Si desea
fijar el segundo poste de nivel montado a una barandilla redonda, consulte la
página 44. Para una barandilla cuadrada, consulte la página 46.

PASO 5

Una vez que ambos poste de nivel montado estén correctamente montados

en ambos lados de la entrada o hueco de la puerta, consulte la página 48.

Spanish 43

Opción B1: Montaje en un poste de barandilla redonda

PASO 1

Deslice el adaptador para barandilla

redonda en la barandilla, cerca de
la parte superior del poste de nivel
montado. Coloque un adaptador para
barandilla cuadrada y los protectores
de esquina de la barandilla en la parte
inferior de la barandilla.

ADAPTADOR PARA

NOTA: Los herrajes

proporcionados solo permiten la
instalación a una sola barandilla
redonda. Si su aplicación
requiere adaptadores para
barandillas redondas adicionales
comuníquese con el servicio al
cliente de Regalo.

PASO 2

Coloque el poste de nivel montado

en las ranuras correspondientes con
la parte inferior apoyada en el suelo.
Utilice el nivel de burbuja incorporado
para asegurarse de que el poste de
nivel montado esté recto y a nivel.

BARANDILLA REDONDA

PROTECTOR DE
ESQUINA DE LA
BARANDILLA

ADAPTADOR PARA
BARANDILLA
CUADRADA

POSTE DE

NIVEL DE
BURBUJA

POSTE
DE NIVEL
MONTADO

Spanish44

NIVEL MONTADO

PASO 3

Fije las correas de velcro y hebillas acopladas alrededor de la parte superior

e inferior de los adaptadores de las barandillas.

Enhebre la correa alrededor
del poste y a través de
lahebilla.

En los postes superiores de
barandilla hay lengüetas de
traba. Ciérrelas para fijar la
posición de la correa.

Tire de la correa a fin de que
quede apretada y dóblela para
conectar el lado delvelcro.

Introduzca en el tornillo la llave
hexagonal proporcionada y
gírela en sentido horario hasta
que el tornillo quede bien
apretado. Esto apretará la
correa y fijará la reja al poste
de la barandilla.

Una vez que esté
correctamente colocada,
tire firmemente de la correa
alrededor del poste de
labarandilla.

Repita todos los pasos en los
demás montajes de postes de
la barandilla.

NOTA: La hebilla se puede girar hacia cualquier punto alrededor del

poste de la barandilla de forma que quede escondida.

PASO 4

Una vez que ambos poste de nivel montado estén correctamente montados

en ambos lados de la entrada o hueco de la puerta, consulte la página 48.

Spanish 45

Opción B2: Montaje en un poste de barandilla cuadrada

PASO 1

Coloque los adaptadores para

barandillas cuadradas y los
adaptadores de esquina de la
barandilla en la parte inferior de la
barandilla.

PASO 2

Coloque el poste de nivel montado

en las ranuras correspondientes con
la parte inferior apoyada en el suelo.
Utilice el nivel de burbuja incorporado
para asegurarse de que el poste de
nivel montado esté recto y a nivel.

PROTECTOR
DE ESQUINA
DE LA
BARANDILLA

ADAPTADOR
PARA
BARANDILLA
CUADRADA

PROTECTOR
DE ESQUINA
DE LA
BARANDILLA

ADAPTADOR
PARA
BARANDILLA
CUADRADA

POSTE

NIVEL DE
BURBUJA

POSTE
DE NIVEL
MONTADO

Spanish46

DE NIVEL
MONTADO

PASO 3

Fije las correas de velcro y hebillas acopladas alrededor de la parte superior

e inferior de los adaptadores de las barandillas.

Enhebre la correa alrededor
del poste y a través de
lahebilla.

En los postes superiores de
barandilla hay lengüetas de
traba. Ciérrelas para fijar la
posición de la correa.

Tire de la correa a fin de que
quede apretada y dóblela para
conectar el lado delvelcro.

Introduzca en el tornillo la llave
hexagonal proporcionada y
gírela en sentido horario hasta
que el tornillo quede bien
apretado. Esto apretará la
correa y fijará la reja al poste
de la barandilla.

Una vez que esté
correctamente colocada,
tire firmemente de la correa
alrededor del poste de
labarandilla.

Repita todos los pasos en los
demás montajes de postes de
la barandilla.

NOTA: La hebilla se puede girar hacia cualquier punto alrededor del poste de

la barandilla de forma que quede escondida.

PASO 4

Una vez que ambos poste de nivel montado estén correctamente montados

en ambos lados de la entrada o hueco de la puerta, consulte la página 48.

Spanish 47

Colocación de la reja

PASO 1

Con los postes de nivel montados firmemente en sus posiciones designadas,

conecte la reja insertando sus pasadores superior e inferior del lado de las
bisagras en los orificios correspondientes del poste de nivel montado.

Para desacoplar la reja, presione las lengüetas de liberación en la parte

inferior de los pasadores superiores del extremo del lado de la bisagra.

PASADOR SUPERIOR
DEL EXTREMO DEL
LADO DE LA BISAGRA

LENGÜETA DE

LIBERACIÓN

PASO 2

Deslice la puerta a la posición cerrada

extendiéndola a lo ancho de la entrada
ohueco de la puerta. Inserte los

pasadores superior e inferior del lado del
pestillo en los orificios correspondientes
del segundo poste de nivel montado.

Spanish48

PASO 3

Con la reja en la posición de bloqueo, ajuste la pata de la reja girándola en

sentido horario hasta que apenas entre en contacto con la superficie del
piso. Esto ayudará a estabilizar la reja en posición. Bloquee la pata en su
lugar girando la rueda de bloqueo hasta que esté apretada contra la pata.

RUEDA DE

BLOQUEO

PATA DE LA REJA

PASO 4

Para abrir la reja, apriete ambos lados del bloqueo

manual para liberar la traba. Luego, levante toda la
reja, retirando los pasadores del extremo del lado del
pestillo de la barra de nivel montada. Para facilitar la

apertura, utilice su otra mano paralevantar el centro
de la reja mientras la abre.

Spanish 49

CUIDADO Y MANTENIMIENTO

Revise periódicamente la reja para ver si hay indicios de daños, desgaste o le
faltan componentes. No la use si le faltan piezas, está desgastada o dañada.
Revise regularmente la reja para garantizar que todos los herrajes y monturas
estén apretados. No use limpiadores ni blanqueadores abrasivos. Límpiela con una
esponja con agua tibia y un detergente suave.

GARANTÍA LIMITADA DE 90 DÍAS

Si durante los primeros 90 días después de la fecha de compra, bajo uso y
condiciones de mantenimiento razonables y no comerciales, y mientras permanece
en manos del comprador original, el artículo presenta fallas de calidad en los
materiales o la mano de obra de acabado y montaje, RegaloInternational, LLC,
lo reemplazará o reparará a discreción de Regalo. SEREQUIERE EL RECIBO DE
COMPRA.

Spanish50

Piezas de repuesto

D

C

BA

E

F
G

H

A Pasador superior del

extremo del lado de la bisagra

Blanco = #13032

B Pasador superior del

extremo del lado del pestillo

Blanco = #13033 C

C Adaptador para

barandilla redonda

Blanco = #13035

D Espaciador plástico de pared

Blanco = #13031

JI

K

H Pasador inferior del

extremo del lado de la bisagra

Blanco = #13025

I Rueda de ajuste de la

pata de la reja

Blanco = #13029 C

J Pata de la reja

Blanco = #13028

K Pasador inferior del

extremo del lado del pestillo

Blanco = #13027

N

L

M

E Poste de elevación de

nivel montado

de 30 pulg. (76cm) Blanco = #13030

de 35 pulg. (89cm) Blanco = #13059

F Tornillos de montaje para

pared de 1.5 (3.8cm) pulg.

#10022

G Tornillos de montaje para

pared de 2.5 pulg. (6cm)

#10023

L Adaptador para

barandilla cuadrada

Blanco = #13026

M Protectores de esquina

de barandilla

Blanco = #13024

N Correa de velcro y

hebilla acoplada

Blanco = #13034

Spanish 51

www.regalo-baby.com

Regalo International, LLC.

3200 Corporate Center Drive, Suite 100
Burnsville, MN 55306, USA

866.272.5274 (U.S. only) or 952.435.1080

20180530ET
