Rega Neo User Manual
Setup – Getting Started
Speed Adjustment
Adjusting the Speed
Factory Settings
Measuring the Speed
Warnings
Neo Specications
4
4
5
5
5
6
6
English
Français
Deutsch
Italiano
Español
Português
Nederlands
Dansk
Svenska
Polski
3
7
11
15
19
23
27
31
35
39
The Neo PSU is compatible with the following Rega models:
P3-24 / RP3 / Planar 3 2016 / RP6 / P5 / P7 / RP40 special edition
/ RP8 or any older Rega turntable tted with the aftermarket 24 V
motor upgrade kit.
WARNING: Only use the supplied PS1 AC adaptor.
NEVER connect a power adaptor to the turntable and another to the
Neo simultaneously.
The original power adaptor supplied with your turntable is no longer
required when you connect the Neo.
WARNING: Connecting two power AC adaptors may cause serious
damage.
Connect the turntable using the supplied DIN lead between the rear
of the Neo and the rear of the turntable.
Make sure the PS1 AC adaptor is plugged in and connected to the
24 V AC input socket on the back of the Neo.
3
SETUP – GETTING STARTED
Switch the mains power on. Push the power button on the front panel to turn the Neo on - When the
power supply is switched on, the Rega logo will illuminate RED. Red indicates that 33⁄RPM is selected.
To change to 45 RPM, press the 33/45 button, this will turn the Rega logo to GREEN and will select 45 RPM.
To re-select 33⁄RPM, press the button again.

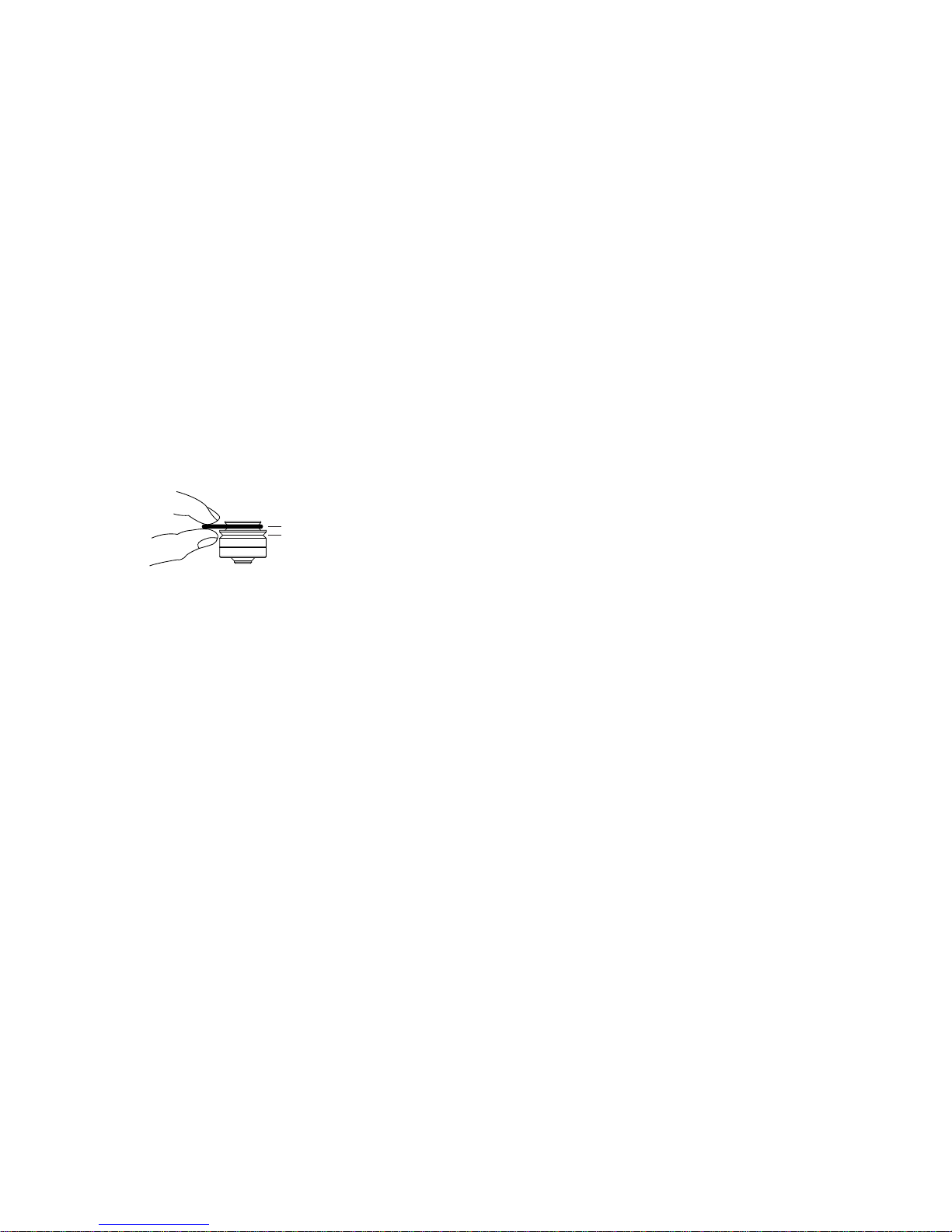

IMPORTANT: When using the Neo, always position the drive belt in the 33⁄ top position of the drive
pulley as shown.
To minimise the risk of hum being picked up by the cartridge, the Neo should be situated as far from the
turntable as the cables will allow.
SPEED ADJUSTMENT
Speed control adjustments are located on the rear panel of the Neo.
Speed programme switch – This enables ‘set speed’ mode.
Programme mode LED – This indicates the two modes of operation: Default mode (factory speed setting)
and running in the speed adjusted mode.
Speed adjustment – This adjusts the speed. The step size of the speed control is 0.01 RPM.
IMPORTANT: If your drive belt is ve or more years old it’s highly recommend that it is replaced as this can
cause small inconsistencies in speed which could prevent optimum adjustment when setting the Neo.
ADJUSTING THE SPEED
Note: The speed is adjusted whilst running at 33⁄RPM, any adjustments made at 33⁄RPM will be
automatically applied to 45 RPM.
1. Select 33⁄RPM.
2. Press the ‘speed programme’ switch once to put the unit into ‘setup mode’ – the ‘programme mode’
LED will now be permanently on.
3. Adjust the speed using the speed adjustment control. This is achieved by using the trimming tool
provided. Turning clockwise will increase the speed and turning counter clockwise will decrease the
speed. The step size is 0.01 RPM.
4. When the speed has been set, press the ‘speed programme’ switch once to put the unit into ‘run
mode’. The ‘programme mode’ LED will now go out and ash approximately every 10 seconds
indicating the speed has been changed from the factory setting.
To return the unit to factory settings:
1. Select 33⁄RPM.
2. Press and hold down the ‘speed programme’ switch until the ‘programme mode’ LED ashes every
few seconds. Keep the button pressed until a solid LED is illuminated.
3. Whilst illuminated, press the ‘speed programme’ switch button once again to fully factory reset and
return to ‘run mode’.
MEASURING THE SPEED
Rega Strobe Kit (sold separately)
The best way to adjust the speed of your turntable is to use the Rega Strobe kit. A stroboscopic disc is an
optical instrument used to measure the speed of the turntable by freezing the bars on the disc. The bars
are illuminated by an accurate quartz locked LED pulsing at 100 Hz.
Use of mobile phone apps to check and adjust the speed
Rega, along with a London mastering studio, have used the iPhone RPM app (available on the App Store)
developed by Philip Broder, to check and adjust the speed of a turntable using the Neo, with positive
results. We have veried the basic accuracy of the RPM app using Rega’s in-house speed measuring
equipment, but as this is a third-party app we cannot guarantee the readings because of uncertainties,
which could be caused by the age, condition, and operating system of the phone the app is installed on.
If you are in any doubt, you should check the calibration of the RPM app using a suitable reference.
54
33 1/3 RPM
45 RPM
WARNINGS
• Do not unplug the power supply from the turntable whilst the unit is on. Turn o the power supply
before unplugging.
• Do not operate the power supply without the turntable connected.
• A 24 V AC plus a 20 V DC signal is present on the pins of the plug, if these are shorted, it will cause
damage to the power unit.
• Use only with the supplied Rega PS1 power supply.
• Never expose the unit to rain or moisture.
• Do not open the case covers. There are no user serviceable parts inside.
The Neo incorporates resettable fuses in the driver amplier to protect it from overcurrent faults, which
will cause the turntable to run erratically or not at all. If in the rare circumstance these are activated, they
are reset by turning o the Neo via the front panel for approximately 10 seconds. If the fault should persist,
consult your dealer.
Neo specications
Output to motor bi-phase = 24 V AC protected by resettable fuse.
Power consumption = 7.2 W
Voltage = 24 V AC
Power supply: Rega PS1 only
Speed control step size = 0.01 RPM
PS1 (UK)
Input 230 V ~ 50 Hz 0.07 A
Output 24 V ~ 350 mA AC
PS1 (EU - Euro 2 pin)
Input 230 V ~ 50 Hz 0.07 A
Output 24 V ~ 350 mA AC
PS1 (UL - American)
Input 115-120 V ~ 60 Hz
Output 24 V ~ 350 mA AC
6
Conguration – Démarrer
Réglage de la vitesse
Régler la vitesse
Paramètres par défaut
Mesure de la vitesse
Avertissements
Spécications de l’alimentation Neo
8
8
9
9
9
10
10
English
Français
Deutsch
Italiano
Español
Português
Nederlands
Dansk
Svenska
Polski
3
7
11
15
19
23
27
31
35
39
L’alimentation Neo PSU est compatible avec les modèles Rega
suivants:
P3-24 / RP3 / Planar 3 2016 / RP6 / P5 / P7 / RP40 éditions spéciale /
RP8 ou toute autre platine Rega plus ancienne équipée du kit moteur
universel 24 V.
AVERTISSEMENT: Utilisez uniquement l’adaptateur PS1 fourni.
NE branchez JAMAIS le transformateur de la platine en même temps
que le Neo.
Le transformateur d’origine qui est fourni avec votre platine n’est plus
nécessaire lorsque vous utilisez l’alimentation Neo.
AVERTISSEMENT: La connexion de deux adaptateurs électriques c.a.
peut provoquer de graves dommages.
Branchez la platine à l’aide du cordon DIN fourni en reliant la prise
arrière de l’alimentation Neo à la prise arrière de la platine.
Assurez-vous que l’adaptateur PS1 est branché et connecté à la prise
d’entrée 24 V située à l’arrière de l’alimentation Neo.
7
CONFIGURATION – DÉMARRAGE
Mettez sous tension. Poussez le bouton d’alimentation situé sur le panneau avant pour mettre
l’alimentation Neo en marche. Lorsque l’alimentation est allumée, le voyant du logo Rega s’allume en
ROUGE. La couleur rouge indique que la vitesse 33 1/3 tours/min. est sélectionnée. Pour passer à la vitesse
de 45 tours/min., appuyez sur le bouton 33/45. Le voyant du logo Rega devient VERT et la vitesse 45 tours/
min. est sélectionnée. Pour revenir à 33 1/3 tours/min., appuyez à nouveau sur le bouton.

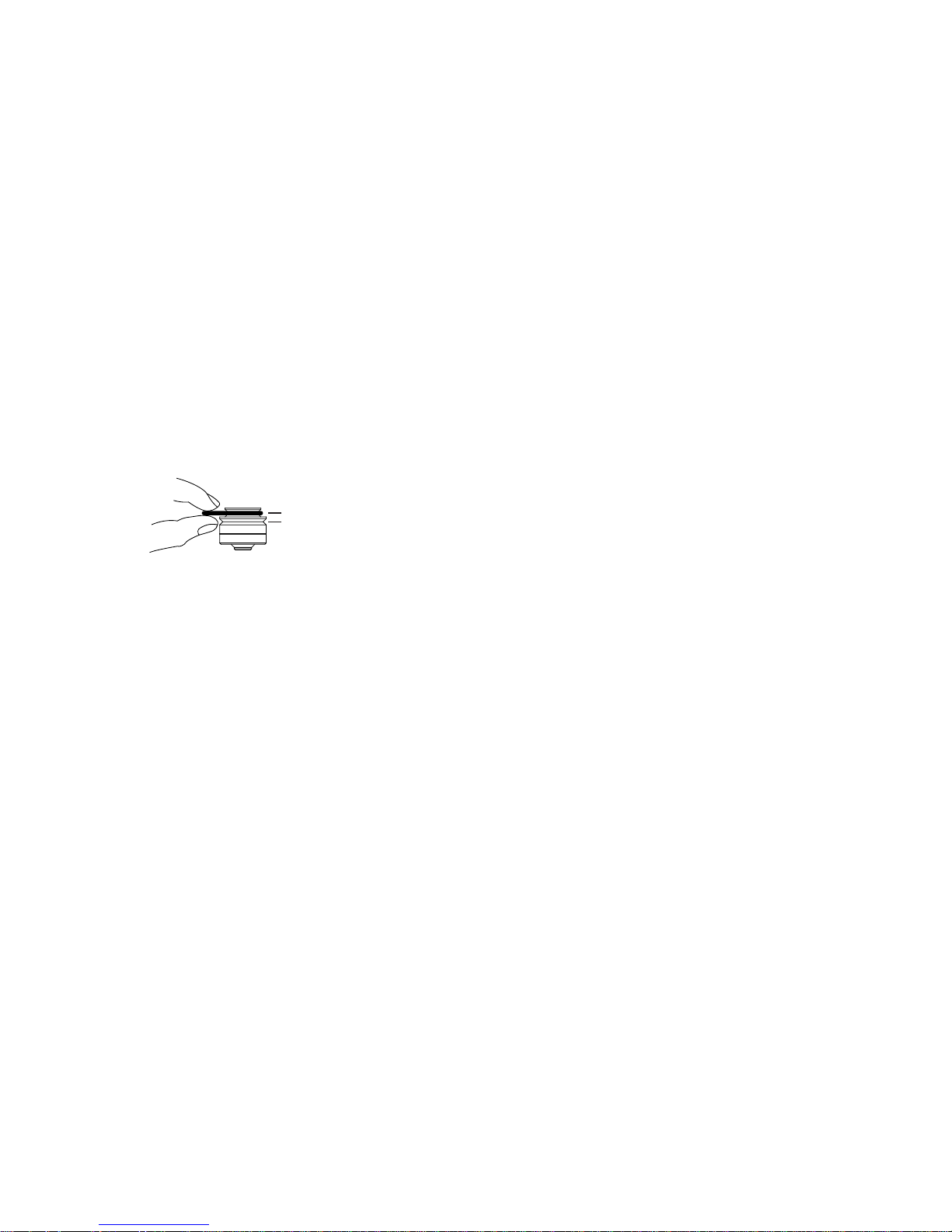

IMPORTANT: Lorsque vous utilisez l’alimentation Neo, placez toujours la courroie d’entraînement sur la
goulotte supérieure 33 1/3 de la poulie de transmission comme illustré.
An de réduire au minimum le risque de bourdonnement capté par la cellule de lecture, il convient
d’installer l’alimentation Neo aussi loin de la platine que les cables le permettent.
RÉGLAGE DE LA VITESSE
Les fonctions de réglage de la vitesse se trouvent sur le panneau arrière de la Neo.
Bouton du programme de vitesse – Ce bouton permet de régler le mode de vitesse.
Voyant du mode de programmation – Ce voyant indique les deux modes de fonctionnement: Mode par
défaut (paramètres par défaut de la vitesse) et mode de vitesse ajustée.
Réglage de la vitesse – Cette fonction règle la vitesse. L’incrément de la commande de vitesse est de 0,01
tour/minute.
IMPORTANT: Si votre courroie d’entraînement a au moins cinq ans, il est fortement conseillé de la
remplacer pour éviter des petites incohérences de vitesse qui pourrait empêcher un ajustement optimal
lors du réglage de l’alimentation Neo.
RÉGLER LA VITESSE
Remarque: La vitesse est réglée quand la platine tourne à 33 1/3 tours/minute. Tout réglage eectué à
33 1/3 tours/minute sera automatiquement appliqué au mode 45 tours/minute.
1. Sélectionnez 33 1/3 tours/minute.
2. Appuyez une fois sur le bouton « Programmation de la vitesse » pour mettre l’appareil en « Mode
réglage ». Maintenant, le voyant « Mode de programmation » reste constamment allumé.
3. Réglez la vitesse à l’aide de la commande de réglage de la vitesse, en utilisant pour ce faire l’outil
d’ajustage fourni. Tournez dans le sens des aiguilles d’une montre pour augmenter la vitesse et
tournez dans le sens inverse pour réduire la vitesse. L’incrément est de 0,01 tour/minute.
4. Une fois la vitesse réglée, appuyez une fois sur le bouton « Programmation de la vitesse » pour
revenir au mode de Fonctionnement. Le voyant « Mode de programmation » s’éteint maintenant et
commence à clignoter toutes les 10 secondes, pour indiquer que la vitesse a été modiée par rapport
aux paramètres par défaut.
Retour aux paramètres par défaut:
1. Sélectionnez 33 1/3 tours/minute.
2. Appuyez et maintenez enfoncé le bouton « Programmation de la vitesse » jusqu’à ce que le voyant
« Mode de programmation » clignote toutes les 2 secondes environ. Maintenez le bouton enfoncé
jusqu’à ce que le voyant reste allumé en continu.
3. Lorsque c’est bien le cas, appuyez à nouveau sur le bouton « Programmation de la vitesse » pour
revenir complètement aux paramètres par défaut et au « Mode fonctionnement ».
MESURE DE LA VITESSE
Kit stroboscope de Rega (vendu séparément)
La meilleure façon de régler la vitesse de votre platine est d’utiliser le Kit stroboscopique de Rega.
Un disque stroboscopique est un instrument optique qui permet de mesurer la vitesse d’une platine
en geant les barres du disque. Les barres sont éclairées par un voyant précis, verrouillé, à quartz et
clignotant à 100 Hz.
Utilisation d’applications mobiles pour contrôler et régler la vitesse
Conjointement à un studio de mastering londonien, Rega a utilisé l’application RPM pour iPhone
(disponible sur l’App Store) conçue par Philip Broder an de contrôler et de régler la vitesse d’une platine
utilisant l’alimentation Neo. Des résultats positifs ont été obtenus. Nous avons vérié la précision de base
de l’appli RPM en utilisant les instruments de mesure de la vitesse de Rega. Cependant, comme il s’agit
d’une application tierce, nous ne pouvons pas garantir les résultats en raison de plusieurs incertitudes
découlant de l’ancienneté, de l’état et du système d’exploitation du téléphone sur lequel l’application est
installée. En cas de doute, vériez l’étalonnage de l’appli RPM à l’aide d’un système de référence approprié.
98
33 1/3 RPM
45 RPM
AVERTISSEMENTS
• Ne pas débrancher l’alimentation de la platine lorsqu’elle est allumée. Couper l’alimentation avant de
débrancher les appareils.
• Ne pas faire fonctionner l’alimentation si elle n’est pas branchée à la platine.
• Un signal de 24 V AC ainsi qu’un signal de 20 V DC sont présents sur les broches de la che. En cas de
court-circuit, l’alimentation risque d’être endommagée.
• Utiliser uniquement l’alimentation PS1 Rega fournie.
• L’appareil ne doit jamais rester sous la pluie ou être exposé à de l’humidité.
• Ne pas ouvrir les couvercles du boîtier. Aucune pièce à l’intérieur de l’appareil ne peut être
entretenue par l’utilisateur.
L’amplicateur driver de l’alimentation Neo est protégé par des fusibles réarmables en cas de
surintensités, ce qui pourrait altérer le fonctionnement de la platine. Si ceux-ci sont activés (ce qui arrive
rarement), il est nécessaire, pour les remettre à zéro, de couper l’alimentation Neo pendant environ 10
secondes à l’aide du bouton du panneau avant. Si le problème persiste, veuillez consulter votre revendeur.
Spécications de l’alimentation Neo
Sortie vers le moteur biphasé = 24 V AC protégée par un fusible réarmable.
Consommation = 7,2 W
Tension = 24 V
Alimentation: Rega PS1 uniquement
Incrément de la commande de vitesse = 0,01 tour/minute
PS1 (Royaume-Uni)
Entrée 230 V ~ 50 Hz 0,07 A
Sortie 24 V ~ 350 mA c.a.
PS1 (UE - 2 broches)
Entrée 230 V AC ~ 50 Hz 0,07 A
Sortie 24 V AC ~ 350 mA
PS1 (UL - Américain)
Entrée 115-120 V ~ 60 Hz
Sortie 24 V ~ 350 mA c.a.
10
Einrichtung – Erste Schritte
Drehzahleinstellung
Einstellung der Drehzahl
Werkseinstellungen
Drehzahlmessung
Warnhinweise
Spezikationen des Neo
12
12
13
13
13
14
14
English
Français
Deutsch
Italiano
Español
Português
Nederlands
Dansk
Svenska
Polski
3
7
11
15
19
23
27
31
35
39
Die Stromversorgung (Power Supply Unit, PSU) des Neo ist mit
folgenden Rega-Modellen kompatibel:
P3-24 / RP3 / Planar 3 2016 / RP6 / P5 / P7 / RP40 special edition
/ RP8 oder sämtlichen älteren mit dem 24-V-Motor Upgrade-Kit
nachgerüsteten Rega-Plattenspielern.
WARNUNG: Verwenden Sie ausschließlich den im Lieferumfang
enthaltenen PS1-Wechselstrom-Adapter.
Schließen Sie NIEMALS einen Netzadapter an den Plattenspieler und
gleichzeitig einen weiteren an das Neo an.
Der im Lieferumfang Ihres Plattenspielers enthaltene OriginalNetzadapter ist nicht mehr erforderlich, wenn Sie das Neo
anschließen.
WARNUNG: Der Anschluss zweier Wechselstrom-Adapter kann
schwere Schäden verursachen.
Schließen Sie den Plattenspieler mithilfe des im Lieferumfang
enthaltenen DIN-Netzkabels an und verbinden Sie die Rückseite des
Neo mit der Rückseite des Plattenspielers.
Sorgen Sie bitte dafür, dass der PS1-Wechselstrom-Adapter
eingesteckt und mit der 24 V-Wechselstrom-Eingangsbuchse auf der
Rückseite des Neo verbunden ist.
11
EINRICHTUNG – ERSTE SCHRITTE
Schalten Sie den Netzstrom ein. Drücken Sie die Ein/Aus-Taste auf dem Bedienfeld der Vorderseite, um das
Neo einzuschalten - ist die Stromversorgung eingeschaltet, leuchtet das Rega-Logo ROT auf. Rot bedeutet,
dass 33 1/3 U/min ausgewählt ist. Um die Drehzahl auf 45 U/min zu erhöhen, drücken Sie die 33/45-Taste.
Dadurch wechselt die Farbe des Rega-Logos auf GRÜN und 45 U/min wird ausgewählt. Um zu einer
Drehzahl von 33 1/3 U/min zurückzukehren, drücken Sie die Taste erneut.
WICHTIG: Während des Betriebs des Neo positionieren Sie den Antriebsriemen in der oberen Position (33
1/3) der Antriebspulleys, wie abgebildet.
Um zu vermeiden, dass der Tonabnehmer Brummgeräusche übernimmt, sollte das Neo so weit vom
Plattenspieler entfernt sein, wie dies die Kabel ermöglichen.
DREHZAHLEINSTELLUNG
Die Drehzahlregelungseinstellungen können über das Bedienfeld auf der Rückseite des Neo
vorgenommen werden.
Taster zur Drehzahlregelung – Dies ermöglicht den Modus ‘Drehzahleinstellung’.
LED-Programmiermodus – Hier werden die zwei Betriebsmodi angezeigt: Standardmodus (werkseitige
Drehzahleinstellung) sowie Betrieb in drehzahlangepasstem Modus.
Drehzahleinstellung – Hierüber wird die Drehzahl eingestellt. Die Einstellschritte des Drehzahlreglers
betragen 0,01 U/min.
WICHTIG: Falls Ihr Antriebsriemen eine Lebensdauer von fünf Jahren bereits überschritten hat, wird ein
Austausch dringend empfohlen, da es ansonsten zu kleineren Drehzahlunregelmäßigkeiten kommen
kann, welche eine optimale Anpassung während der Einstellung des Neo verhindern könnten.
EINSTELLUNG DER DREHZAHL
Hinweis: Die Drehzahl wird bei einer Geschwindigkeit von 33 1/3 U/min angepasst und sämtliche
Justierungen, die bei 33 1/3 U/min erfolgen, werden automatisch für 45 U/min übernommen.
1. Wählen Sie 33 1/3 U/min.
2. Betätigen Sie den Taster zur Drehzahlregelung auf der Rückseite einmal, um die Anlage in den
‘Setup-Modus’ zu versetzen – Die ‘Programmiermodus’-LED leuchtet nun permanent.
3. Passen Sie die Drehzahl mithilfe des Drehzahl-Anpassungsreglers an. Dies erfolgt über den
bereitgestellten Abgleichschlüssel. Durch das Drehen im Uhrzeigersinn wird die Drehzahl erhöht,
durch das Drehen gegen den Uhrzeigersinn verringert. Die Einstellschritte beträgt 0,01 U/min.
4. Wurde die Drehzahl eingestellt, betätigen Sie den Taster zur Drehzahlregelung einmal, um das Neo
Netzteil wieder in den Betriebsmodus zu versetzen. Die LED für den ‘Programmiermodus’ schaltet
sich ab und blinkt ungefähr alle 10 Sekunden, wodurch angezeigt wird, dass die Drehzahl im
Vergleich zur Werkseinstellung geändert wurde.
Neo Netzteil auf Werkseinstellung zurücksetzen:
1. Wählen Sie 33 1/3 U/min.
2. Betätigen und halten Sie den Taster zur Drehzahlregelung gedrückt, bis die LED für den
‘Programmiermodus’ ungefähr alle paar Sekunden blinkt. Halten Sie die Taste gedrückt, bis die LED
voll aueuchtet.
3. Betätigen Sie während des Aueuchtens den Taster zur Drehzahlregelung erneut, um die
Werkseinstellungen komplett wiederherzustellen und zum Betriebsmodus zurückzukehren.
DREHZAHLMESSUNG
Rega-Stroboskop-Kit (separat erhältlich)
Die beste Möglichkeit der Drehzahlanpassung Ihres Plattenspielers ist die Verwendung des RegaStroboskop-Kits. Eine Stroboskop-Scheibe ist ein optisches Instrument, welches für die Drehzahlmessung
des Plattenspielers verwendet wird, indem die Balken auf der Scheibe eingefroren werden. Die Balken
werden dank einer präzisen Quarz-Lock-LED-Funktion, die bei 100 Hz pulsiert, beleuchtet.
Verwenden von Mobiltelefon-Apps, um die Drehzahl zu prüfen und zu justieren
Gemeinsam mit einem Londoner Mastering-Studio verwendete Rega die iPhone-Drehzahl-App (im AppStore erhältlich), die von Philip Broder entwickelt wurde, um die Drehzahl eines Plattenspielers mithilfe
des Neos zu prüfen und anzupassen - mit positiven Ergebnissen. Wir haben die grundlegende Genauigkeit
der Drehzahl-App unter Anwendung der Rega-internen Drehzahl-Messausrüstung getestet. Da es sich
dabei jedoch um eine Drittanbieter-App handelt, können wir für die Messergebnisse aufgrund solcher
Unsicherheiten nicht garantieren, die auf das Alter, den Zustand sowie das Betriebssystem des Telefons
zurückzuführen sind, auf dem die App installiert ist. Wenn Sie Zweifel haben, sollten Sie die Kalibrierung
der Drehzahl-App anhand geeigneter Referenzwerte überprüfen.
1312
33 1/3 RPM
45 RPM
Loading...
