Reflexion TDD2240 User manual [de]
22“ TFT LCD TV
MIT DVB-T, DVB-S, DVB-C, CI-SLOT &
DVD COMBO
TDD-2240
Bedienungsanleitung
Bitte lesen Sie sich diese Anleitung gut durch, bevor Sie das Produkt benutzen.
Heben Sie diese für den weiteren Gebrauch auf.
Inhaltsverzeichnis
1. SICHERHEITSHINWEISE .............................................................3
2. BENUTZUNGSHINWEISE ............................................................4
3. LIEFERUMFANG............................................................................6
4. MONTAGE & DEMONTAGE DES STANDFUSSES....................7
5. ANSICHT TV/MONITOR ...............................................................8
6. FERNBEDIENUNG.......................................................................10
6.1 TASTENBELEGUNG..............................................................11
6.2 EINSETZEN DER BATTERIEN .............................................12
7. INSTALLATION UND ANSCHLUSS ..........................................13
7.1 ANSCHLUSS DES LCD TV/MONITOR................................13
7.2 TV/MONITOR BEDIENUNGSHINWEISE............................14
7.3 FERNSEHPROGRAMME ANSCHAUEN .............................15
7.4 AV-QUELLEN AUSWÄHLEN................................................16
7.5 VIDEOTEXT (TELETEXT) AUFRUFEN (OPTIONAL).......17
7.6 PC BILDSCHIRM....................................................................18
8. MENÜPARAMETER UND EINSTELLUNGEN..........................18
8.1 SENDERSUCHLAUF..............................................................18
8.2 BILDEINSTELLUNGEN ........................................................26
8.3 TONEINSTELLUNGEN..........................................................28
8.4 UHRZEITEINSTELLUNGEN.................................................30
8.5 SICHERHEITSEINSTELLUNGEN ........................................32
8.6 FUNKTIONSEINSTELLUNGEN...........................................35
8.7 PC-EINSTELLUNGEN ...........................................................41
9. MEDIA MODUS............................................................................43
9.1 FOTOS UND BILDER.............................................................43
9.2 MUSIK .....................................................................................45
9.3 VIDEOS UND FILME.............................................................47
9.4 TEXTE......................................................................................48
10. DVB-S ..........................................................................................50
10.1 BENUTZEREINSTELLUNGEN...........................................50
10.2 INSTALLATION....................................................................52
1
10.3 PROGRAMMVERWALTUNG..............................................56
10.4 SYSTEMEINSTELLUNGEN................................................58
10.5 USB-ANSCHLUSS (DVB-S) ................................................59
10.6 EPG-FUNKTION (ELEKTRONISCHER PROGRAMM
GUIDE) ..........................................................................................62
10.7 FAVORITENLISTE................................................................62

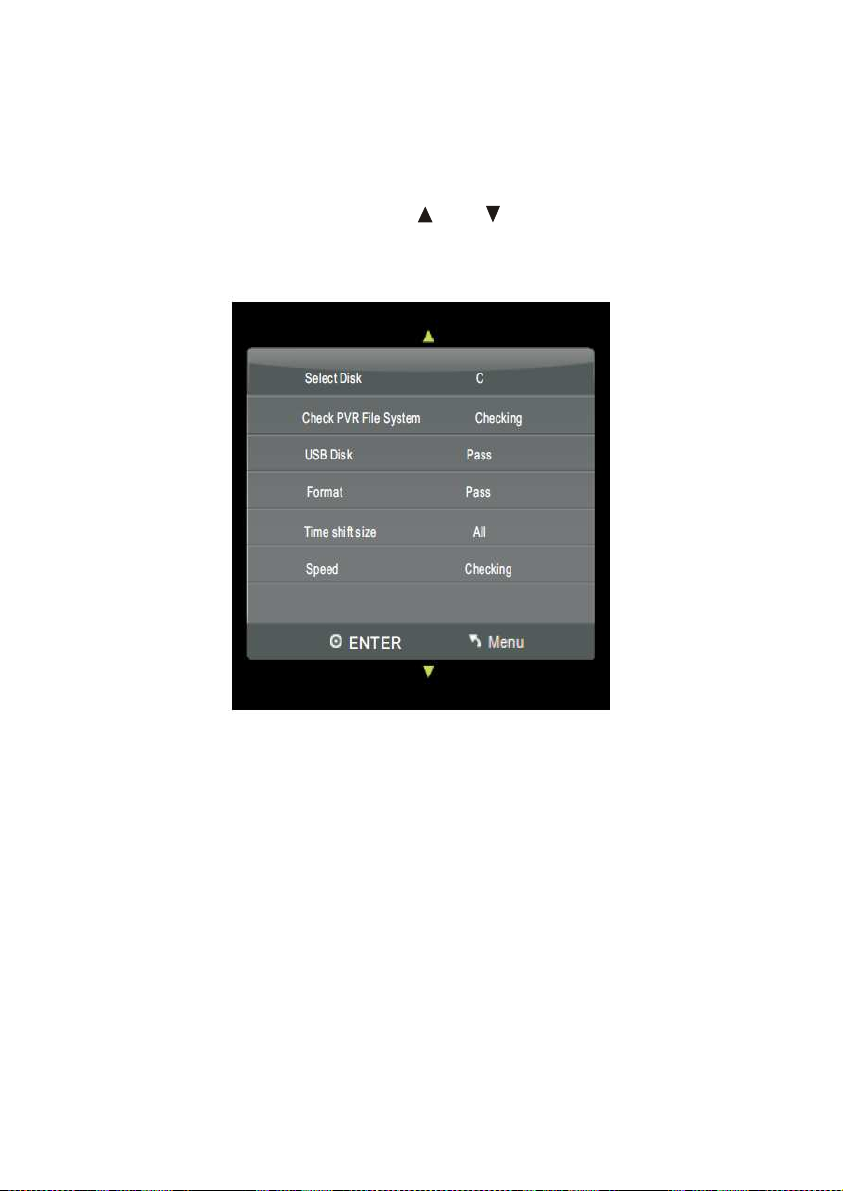

10.8 AUFNAHMEFUNKTION IM DVB-S MODUS ...................63
11. DVD-PLAYER.............................................................................63
11.1 WIEDERGABE......................................................................63

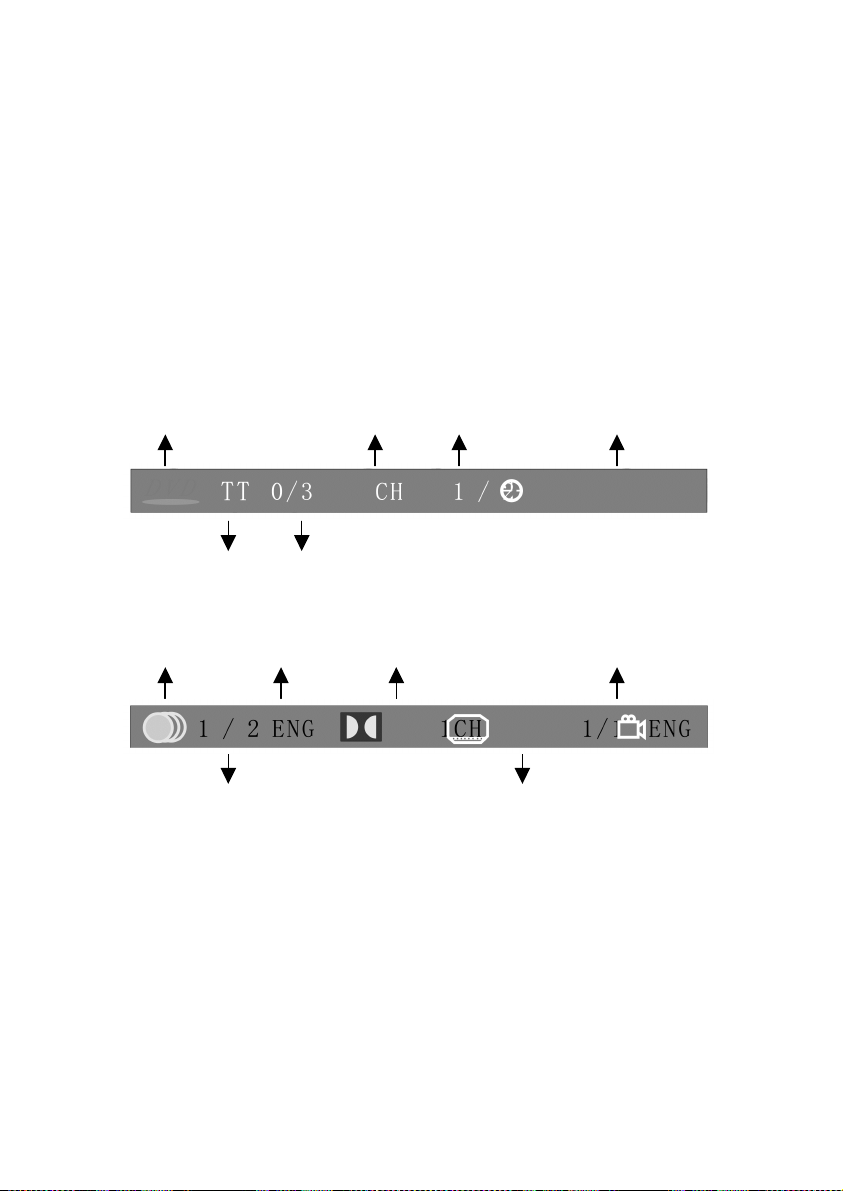

11.2 DVD FUNKTIONEN.............................................................66

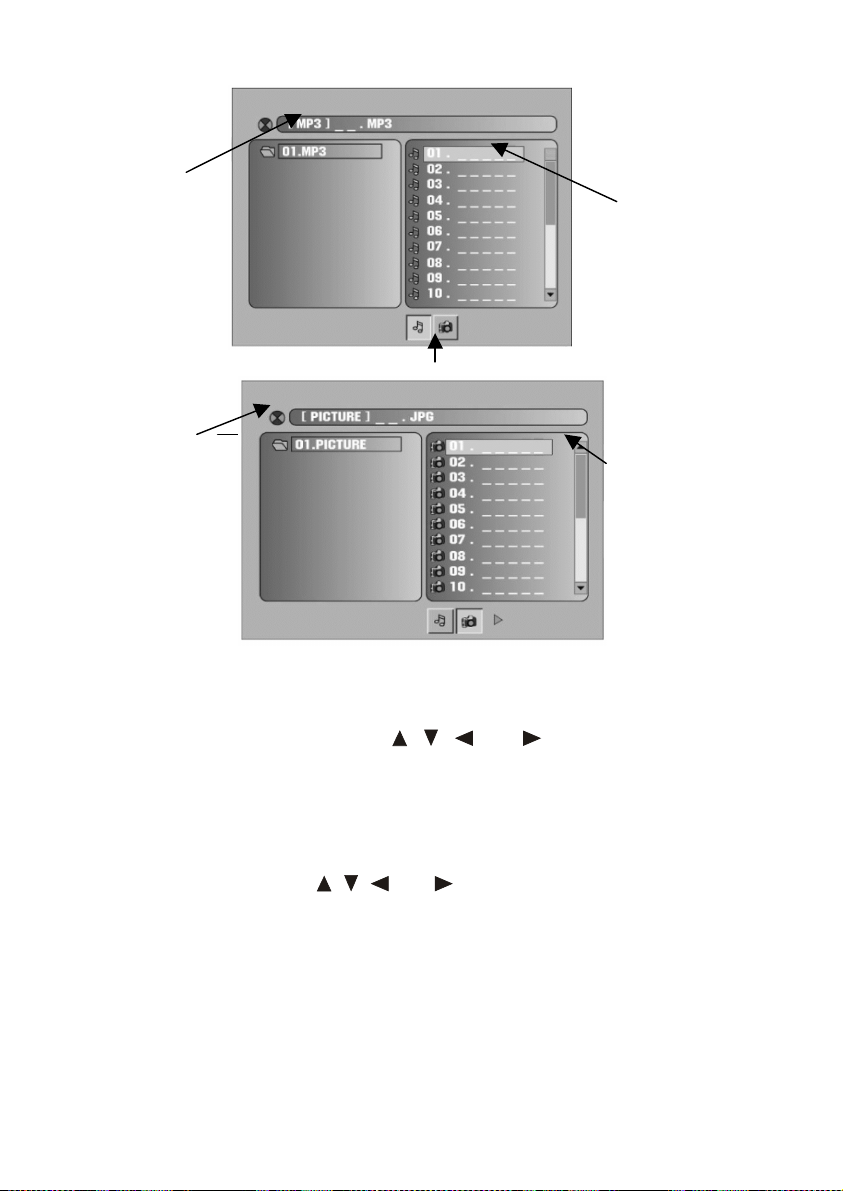

11.3 MP3/JPEG WIEDERGABE ...................................................71

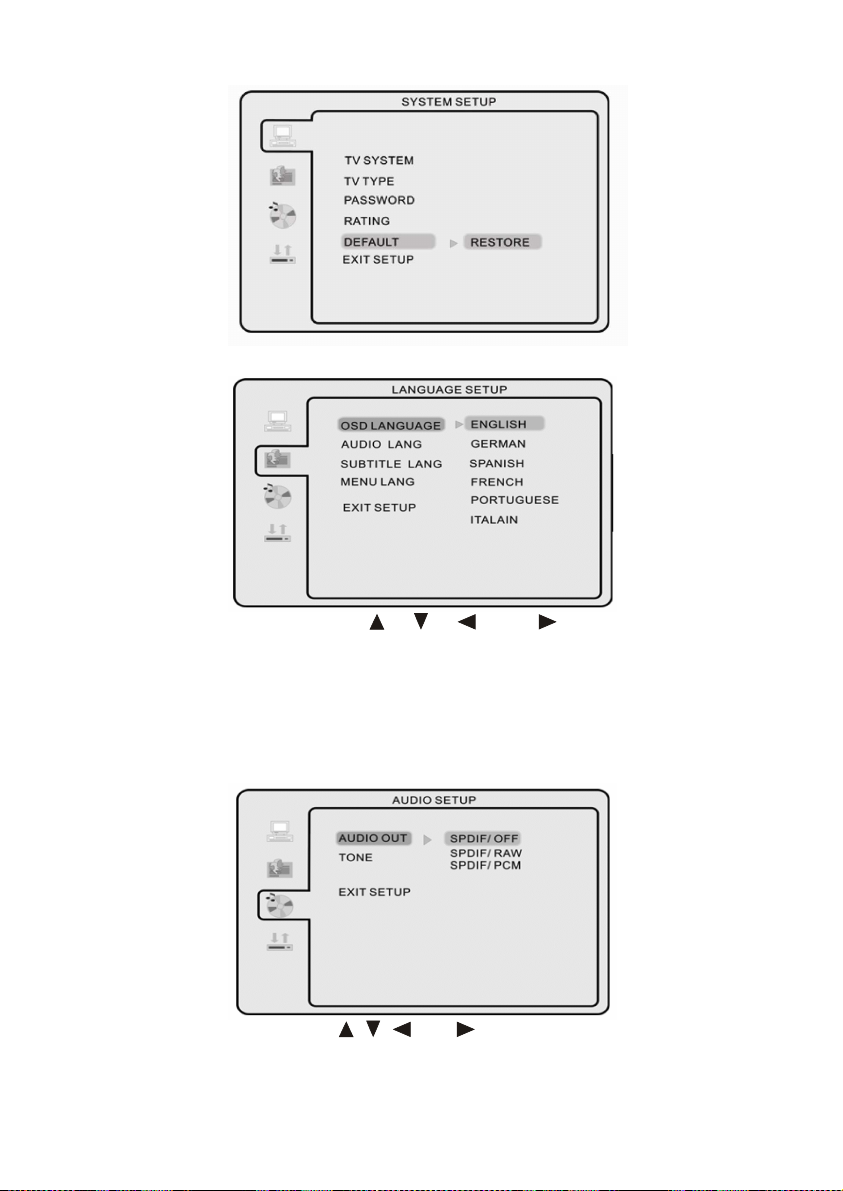

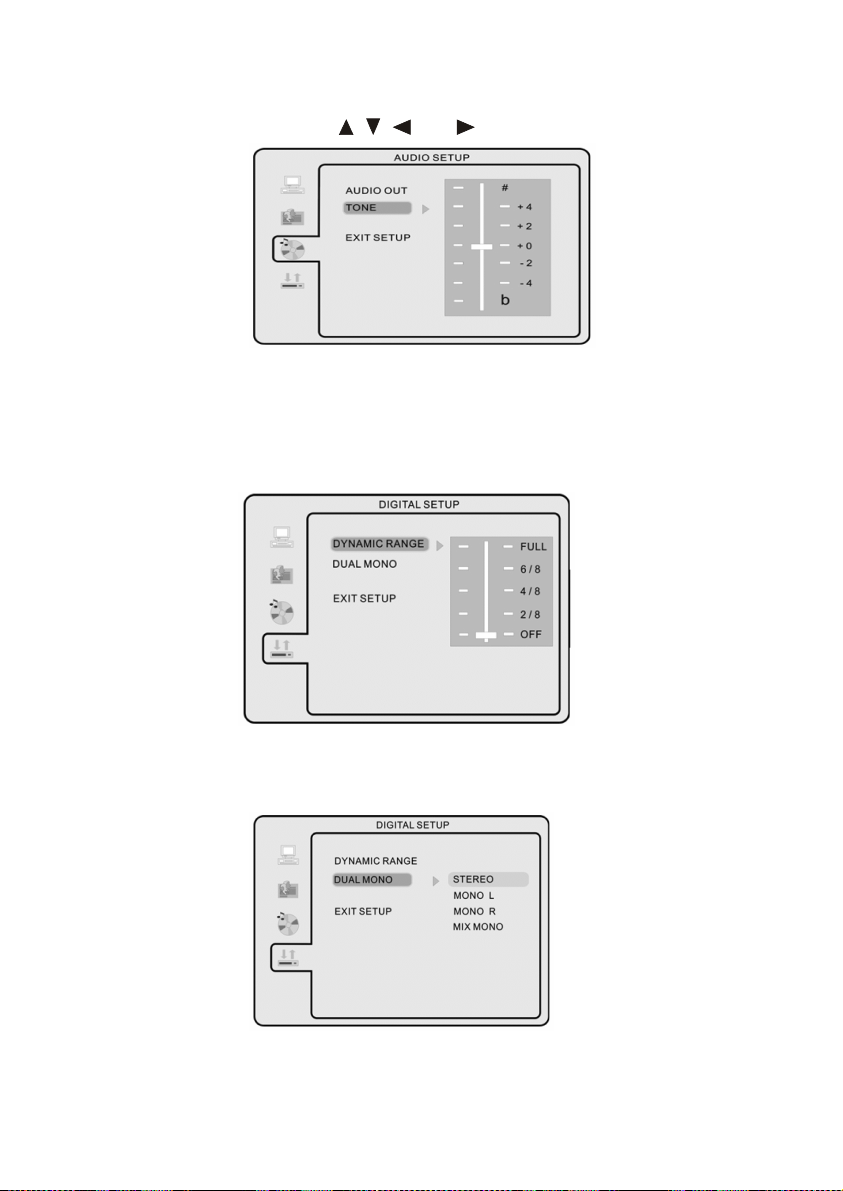

11.4 EINSTELLUNGEN................................................................73
12. SONSTIGE FUNKTIONEN ........................................................79
12.1 PC AUDIO-IN ANSCHLUSS ................................................79
12.2 EPG-FUNKTION...................................................................79
12.3 FAVORITENLISTE................................................................80
13. STÖRUNGEN..............................................................................81
13.1 HINWEISE.............................................................................83
13.2 WARTUNG UND PFLEGE ...................................................83
13.3 SPEZIFIKATIONEN..............................................................85
13.4 BILDSCHIRMAUFLÖSUNGEN (NUR VGA).....................86

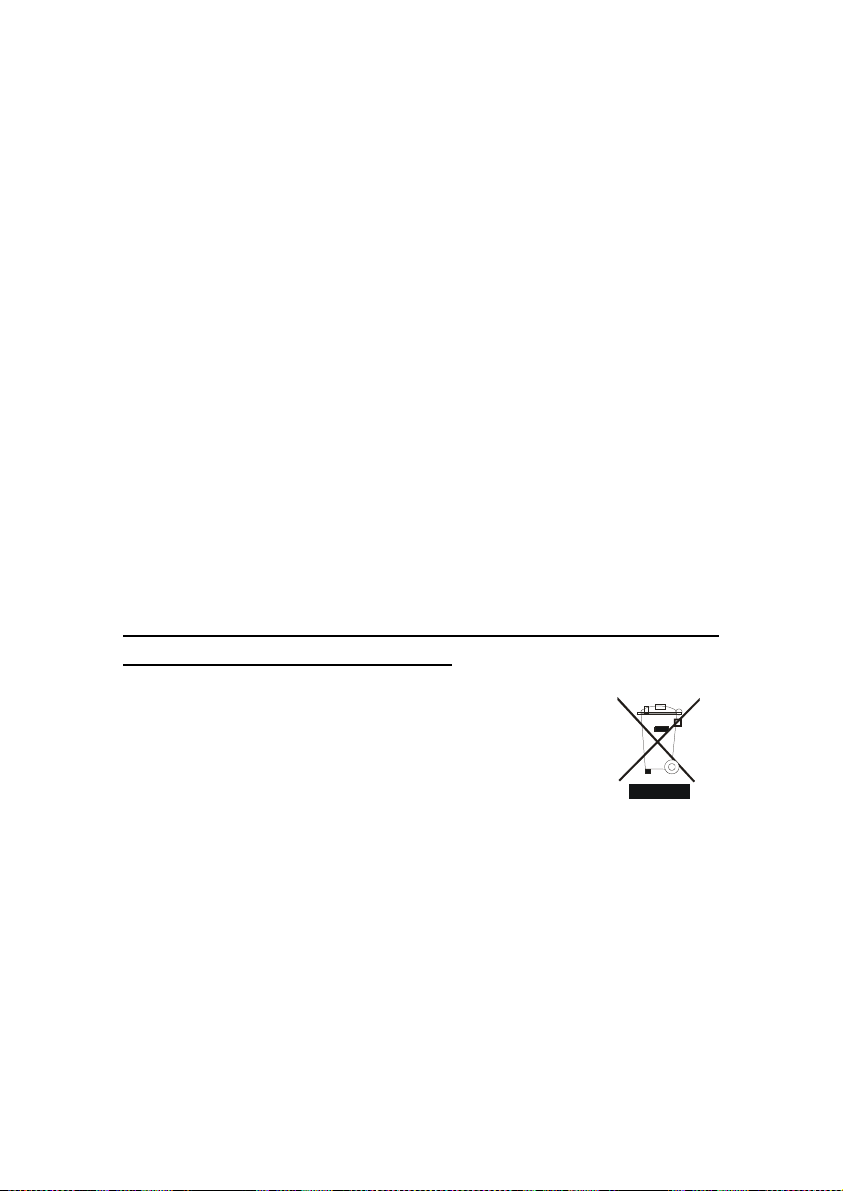

ENTSORGUNG ELEKTRISCHER UND ELEKTRONISCHER
GERÄTE ............................................................................................87
BATTERIE-ENTSORGUNGSHINWEIS:.........................................88
HINWEIS ZU PIXELFEHLERN.......................................................88
GARANTIE........................................................................................89
2
Sehr geehrter Kunde,
Vielen Dank für den Kauf des TFT-LCD TV/Monitors. Wir empfehlen, diese
Bedienungsanleitung aufmerksam zu lesen, bevor Sie das Gerät in Betrieb
nehmen. Produkt- und Funktionskenntnisse vor der Installation helfen,
Pannen und Schäden zu vermeiden.
BITTE BEFOLGEN SIE DIE ANLEITUNG UND BEACHTEN SIE
DIE WARNHINWEISE AUF IHREM TFT-LCD TV/MONITOR UND
IN DIESER BEDIENUNGSANLEITUNG.
1. SICHERHEITSHINWEISE
Hinweis:
Bitte vergewissern Sie sich vor Anschluss des Netzteils, dass Ihre
Netzspannung für das Netzteil geeignet ist. Sollten Sie sich nicht
sicher sein, wenden Sie sich bitte an Ihren örtlichen Stromanbieter.
Vorsicht:
WARNUNG:
STROMSCHLAGGEFAHR–GERÄT NICHT ÖFFNEN
Zur Vermeidung von Stromschlägen, öffnen Sie niemals das Gerät!
Reparatur und Wartung des LCD-Fernsehers darf nur durch den
autorisierten Kundendienst durchgeführt werden!
Umgehen Sie niemals die Erdung des Gerätes! Verändern oder
modifizieren Sie niemals den Stecker, das Kabel oder das Netzteil!
Zur Vermeidung von Feuer und Stromschlägen, sowie Störungen, benutzen
Sie bitte nur empfohlene Zubehörteile.
3
2. BENUTZUNGSHINWEISE
Bitte lesen Sie sich die Benutzungshinweise durch, bevor Sie das Gerät in
Betrieb nehmen.
Schutz des Netzkabels:
1. Benutzen Sie Ihren LCD-TV/Monitor niemals mit einem beschädigten
Netzkabel. Stellen Sie keine Gegenstände auf das Netzkabel und
achten Sie bitte darauf, dass niemand über das Kabel stolpern kann.
2. Beim Ziehen des Netzsteckers fassen Sie bitte am Stecker an, nicht am
Kabel.
3. Stellen Sie Ihr Gerät in der Nähe einer gut zugänglichen Steckdose auf.
Aufstellung des Gerätes:
1. Benutzen Sie nur Stative, Befestigungen oder Tische, die einen
sicheren Stand des Gerätes garantieren.
2. Wenn Sie den Fernseher auf einen beweglichen Tisch oder Schrank
stellen, beachten Sie bitte, dass eine ruckartige Bewegung,
übermäßige Kraftaufwendung und unebene Böden zum Umkippen des
Gerätes führen können.
3. Setzen Sie den LCD-TV/Monitor niemals direkter Sonneneinstrahlung,
Umgebungen mit hohen Temperaturen, hoher Luftfeuchtigkeit oder
starker Staubentwicklung aus. Dies kann zu Schäden am Gerät führen.
4. Stellen Sie das Gerät auf einen stabilen Unterbau und gehen Sie mit
dem Gerät sorgsam um. Der Bildschirm besteht aus einer dünnen, mit
Kunststoff überzogenen Glasplatte, die durch Herunterfallen, Anstoßen
oder Verkratzen, beschädigt werden könnte.
Nichtbenutzung des Gerätes:
Sollten Sie das Gerät längere Zeit nicht benutzen, so trennen Sie es bitte
komplett vom Stromnetz.
Fremdkörper:
Führen Sie keine Fremdkörper durch die Belüftungsschlitze in das Gerät.
Dies kann zu einem Stromschlag oder Kurzschlüssen führen!
4
Wasser und Magnetfelder meiden:
1. Benutzen Sie das Gerät niemals im Regen oder stellen es in
Wassernähe auf. Sollte das Gerät einmal nass werden, ziehen Sie
sofort den Netzstecker und setzen sich mit Ihrem Fachhändler in
Verbindung.
2. Reinigen Sie den Bildschirm niemals mit alkohol- oder säurehaltigen
Reinigungsmitteln. Dies führt zu Beschädigungen der Oberflächen.
Benutzen Sie ein feuchtes Tuch.
3. Stellen Sie keine wassergefüllten Vasen oder Schalen auf oder in die
Nähe des Gerätes. Feuchtigkeit, die in das Gerät dringt, kann zu
Kurzschlüssen und Beschädigungen führen.
4. Halten Sie das Gerät von magnetischen Feldern fern.
Stapeln:
Die Öffnungen an der Oberseite des Gerätes dienen zur Belüftung. Sie
dürfen weder abgedeckt noch blockiert werden, dies führt zu einer
Überhitzung und Beschädigung des Gerätes. Stellen Sie das Gerät auf
keine unebenen Oberflächen wie ein Sofa, Bett oder Teppich. Der
Fernseher könnte umkippen und beschädigt werden.
Wartung:
1. Zeigt das Gerät Fehlfunktionen, insbesondere ungewöhnliche
Geräusche oder Gerüche, so ziehen Sie den Netzstecker und setzen
sich mit Ihrem Kundendienst oder Ihrem Fachhändler in Verbindung.
2. Bevor Sie das Gerät reinigen, ziehen Sie bitte immer den Netzstecker.
3. Nach Wartungs- oder Reparaturarbeiten verlangen Sie stets einen
Sicherheitstest, damit Sie sicher sein können, dass Ihr Gerät
einwandfrei funktioniert.
5
3. LIEFERUMFANG
Bitte vergewissern Sie sich, dass unten stehende Zubehörteile mit Ihrem
LCD Fernseher mitgeliefert wurden. Sollte etwas fehlen, so wenden Sie
sich bitte umgehend an Ihren Fachhändler.
TFT LCD TV/ Monitor
Fernbedienung
Cinchkabel
AC/DC-Netzteil
Bedienungsanleitung
12 Volt-Autoadapter
Netzkabel
6
4. MONTAGE & DEMONTAGE DES STANDFUSSES
Montieren Sie den Standfuß lt. der nachfolgenden Anleitung.
Hinweis:
Anbringen einer Wandhalterung (nicht im Lieferumfang):
Um den Standfuß komplett zu demontieren, entfernen Sie bitte die 4
Schrauben am oberen Teil des Standfußes. Legen Sie hierfür das Gerät mit
der Front auf eine gerade und weiche Unterlage. Achten Sie darauf, dass
keine Gegenstände unter dem Gerät liegen, da sonst das Display
beschädigt werden könnte.
Entfernen Sie die Schrauben und bewahren diese mit dem Standfuß auf.
Bringen Sie nun Ihre Wandhalterung (VESA 100) an.
7
5. ANSICHT TV/MONITOR
Frontansicht
Rückansicht
8
1. Infrarotempfänger
2. Status-LED
3. Funktionswahl-Taste
(Eingangsquelle wählen)
4. Menü-Taste
5. VOL-/Navigations-Taste links
6. VOL+/Navigations-Taste rechts
7. CH-/Navigations-Taste runter
8. CH+/Navigations-Taste hoch
9. Power/Standby-Taste
10. DVD Play-Taste
11. DVD Eject-Taste
12. DVD Stop-Taste
13. DVD Pause-Taste
14. DVD Skip rückwärts-Taste
15. DVD Skip vorwärts-Taste
16. DC-Eingangsbuchse
17. USB-Anschluss (DTV & Media)
18. HDMI-Buchse
19. VGA-Buchse
20. PC-AUDIO-Eingang
21. SCART-Buchse
22. COAXIAL-Ausgang
23. VIDEO-Eingang
24. AUDIO-Eingang rechts
25. AUDIO-Eingang links
26. TVRF/DVB-C/DVB-T
Antennenanschluss
27. Kopfhörer-Buchse
28. DVB-C CI-Slot
29. Y-Eingang (YUV)
30. Pb-Eingang (YUV)
31. Pr-Eingang (YUV)
32. DVB-S Antennen-Eingang
33. USB-Anschluss (DVB-S)
9
6. FERNBEDIENUNG
10
6.1 TASTENBELEGUNG
1. Standby-/Power-Taste
2. Zifferntasten 0-9
3. -/-- Taste
4. Aspect-Taste (Formatumschaltung)
5. Lautstärke + Taste
6. Lautstärke - Taste
7. Display-Taste (Kanalinformationen)
8. Navigations-Taste (hoch)
9. OK-Taste oder Senderliste
aufrufen im DTV & DVB-S Modus
10. Navigations-Taste (links)
11. Navigations-Taste (runter)
12. LCD-Menü-Taste (OSD-Menü)
13. PMode (Bildmodus auswählen)
14. Input (Eingangsquelle wählen)
15. DTV Favoritenkanal - Taste
16. DTV Favoritenliste anzeigen
17. DVD Zoom Funktion oder
Haltetaste ein/aus der aktuellen
Teletextseite
18. DVD Blickwinkel ändern (Die DVD
muss diese Funktion
unterstützen) oder Teletext
aufrufen
19. DVD Titelmenü wählen oder
Displayanzeige im Teletext ändern
20. D.Menü-Taste oder Indexseite im
Teletext aufrufen
21. DVD Zeitlupe oder Media-Menü
aufrufen I
22. Play/Pause-Taste
23. Record-Taste (PVR-Funktion nur
im DTV & DVB-S Modus)
24. Stop-Taste ■
25. Rote Auswahltaste Teletext oder
DVD Programmwiedergabe
26. Grüne Auswahltaste Teletext
oder DVD Intro-Taste
27. Gelbe Auswahltaste Teletext
oder DVD Wiederholungs-Taste
28. Blaue Auswahltaste Teletext oder
DVD A-B Wiederholungs-Taste
29. Skip rückwärts-Taste
30. Skip vorwärts-Taste
31. Schneller Rücklauf
32. Schneller Vorlauf
33. DVD Goto-Taste oder
Unterseiten im Teletext aufrufen
34. D.DISP-Taste oder
Anzeigen/Ausblenden des
Teletextes
35. Untertitel auswählen
36. TV/RADIO-Auswahl-Taste
37. EPG Menü aufrufen
38. DTV Favoritenkanal + Taste
39. Sleep Timer-Taste
40. Smode (Soundmodus
auswählen)
41. DVD/DVB-S Hauptmenü- oder
Menü Exit-Taste
42. Navigations-Taste (rechts)
43. Kanalwahl - Taste
44. Kanalwahl + Taste
45. AUDIO Funktion wählen
46. Rückkehr zum letzten Programm
47. Mute-Taste (Stummschaltung)
48. DVD Auswurf-Taste oder
automatische Bildjustierung im
PC Modus
11
6.2 EINSETZEN DER BATTERIEN
Wechseln Sie die Batterien, wie nachstehend beschrieben, aus:
Es werden 2 Batterien des Typs “ AAA” benötigt.
1. Öffnen Sie das Batteriefach wie hier dargestellt:
2. Setzen Sie die Batterien ein. Achten Sie auf die Polarität.
3. Schließen Sie das Batteriefach wieder.
Achtung:
1. Bewahren Sie Batterien kindersicher auf.
2. Versuchen Sie niemals Alkaline Batterien zu laden, schließen Sie sie
nicht kurz und werfen sie nicht ins Feuer.
3. Tauschen Sie stets beide Batterien gleichzeitig aus. Mischen Sie nicht
alte und neue Batterien oder Batterien unterschiedlicher Bauart.
4. Bei längerer Nichtbenutzung der Fernbedienung, entnehmen Sie bitte
die Batterien um ein Auslaufen von Säure zu vermeiden.
Hinweise:
1. Lassen Sie die Fernbedienung nicht fallen und treten Sie nicht drauf.
2. Schützen Sie die Fernbedienung vor Wasser und Feuchtigkeit.
3. Benutzen Sie die Fernbedienung nicht gleichzeitig für andere Geräte.
4. Reagiert der Fernseher nicht auf die Signale der Fernbedienung,
wechseln Sie bitte die Batterien.
12
7. INSTALLATION UND ANSCHLUSS
75 ΩKoaxialkabel
Antennenanschluss
7.1 ANSCHLUSS DES LCD TV/MONITOR
Antennenanschluss:
1. Schließen Sie das Antennenkabel am TVRF/DVB-C/DVB-T
Antennenanschluss (26) an. Als Eingangssignale dienen eine DVB-T
Antenne oder der Kabelanschluss. Benutzen Sie ein 75Ω Antennenkabel
(Koaxialkabel).
Hinweis:
Der Antennenanschluss an diesem Gerät unterstüzt keine
Antennenverstärker, d.h. es wird keine Spannung über das Antennenkabel
an die Antenne ausgegeben!
VHF Antenne
Verteiler
13
TVRF/DVB-C/DVB-T
UHF Antenne
75ΩKoaxialkabel
Antennenstecker
SAT-Anschluss:
2. Schließen Sie das SAT-Kabel am DVB-S Antennen-Eingang (32) an.
Audio- und Videoanschlüsse:
3. Schließen Sie die Audioquellen (wie z.B. DVD, VCR, CAMCORDER,etc.)
an den entsprechenden AUDIO-Eingängen ‘L’ und ‘R’ (24,25) an.
4. Schließen Sie die Videoquelle mit einem Cinchkabel am VIDEO-
Eingang (23) an
5. Verfügt die Videoquelle über einen Scartausgang, so können Sie den
SCART-Anschluß (21) am Monitor nutzen.
6. Nutzen Sie den LCD-Fernseher als Computerbildschirm, so schließen
Sie den PC mit den entsprechenden Kabeln am VGA-Eingang (19) und
am PC-AUDIO-Eingang (20) an.
7. Verfügt Ihre Videoquelle bereits über eine HDMI Buchse, so können
Sie den HDMI-Eingang (18) nutzen.
8. Sie können die Tonwiedergabe des Gerätes über den CoaxialAusgang (22) an einen Verstärker ausgeben.
9. Schließen Sie das Netzteil an einer Steckdose an, danach den
12 Voltstecker am DC Eingang (16) des LCD-Fernsehers.
7.2 TV/MONITOR BEDIENUNGSHINWEISE
1. Drücken Sie zum Einschalten die POWER-Taste (9) am Gerät oder die
STANDBY-Taste (1) auf der Fernbedienung; die Kontrollanzeige
leuchtet grün. Drücken Sie erneut die POWER oder die STANDBY
Taste um das Gerät wieder auszuschalten, die Kontrollanzeige leuchtet
nun rot.
2. Bild- und Soundeinstellungen, sowie der letzte Kanal werden vor dem
Ausschalten des Gerätes gespeichert. Das Gerät kehrt zu diesen
Einstellungen zurück, wenn Sie es erneut einschalten.
3. Mit den VOL - oder VOL + Tasten stellen Sie die Lautstärke ein.
Mehrfacher Tastendruck der VOL - Taste verringert die Lautstärke,
durch drücken der VOL + Taste erhöhen Sie die Lautstärke im
Einstellbereich von 0-100.
14
HINWEIS:
Bevor Sie Fernsehprogramme schauen können, müssen Sie sowohl
im TV, im DTV (DVB-T bzw. DVB-C), als auch im DVB-S Bereich (je
nach Nutzung) zuerst einen Sendersuchlauf durchgeführt haben!
Nutzen Sie hierfür die Erstinstallation, Abschnitt 8.6., (7) oder den
automatischen bzw. manuellen Sendersuchlauf im TV- bzw. DVB-T
Modus, Abschnitt 8.1. oder den Sendersuchlauf im DVB-S Modus,
Abschnitt 10.2., (1, a).
7.3 FERNSEHPROGRAMME ANSCHAUEN
1. Drücken Sie die INPUT-Taste auf der Fernbedienung zur Auswahl der
TV Funktion. Kanal ‘1’ wird oben rechts angezeigt, nachdem die
Kanalsuche beendet wurde. Mit den CH- oder CH+ Tasten wählen Sie
den vorherigen oder nächsten Fernsehkanal oder geben Sie die
Kanalnummer mit den Zifferntasten 0-9 direkt ein. Durch drücken der
-/-- Taste können Sie einen ein- oder zweistelligen Programmplatz
eingeben und wählen zwischen Kanal 1-100.
2. Mit der -Taste auf der Fernbedienung schalten Sie zwischen
dem aktuellen und dem vorherigen Kanal um.
3. Durch mehrfaches betätigen der PMODE-Taste durchlaufen Sie die 4
verschiedenen Bildmodi:
PERSÖNLICH
4. Durch mehrfaches betätigen der SMODE-Taste durchlaufen
Sie die 5 verschiedenen Soundmodi:
PERSÖNLICH
5. Mit der MUTE-Taste schalten Sie den Ton vorübergehend aus. Durch
erneutes Betätigen der Taste heben Sie die Stummschaltung wieder
auf.
15
DYNAMISCH
MILD
SPORT
STANDARD
STANDARD
MUSIK
FILM
6. Durch betätigen der DISPLAY-Taste, werden Ihnen
Kanalinformationen auf dem Bildschirm angezeigt.
7. Durch mehrfaches betätigen der ASPECT-Taste durchlaufen Sie die 5
verschiedenen Displaymodi:
4:3
HINWEIS:
Die verfügbaren Displaymodi richten sich nach der jeweiligen
Eingangsquelle und sind nicht in jedem Modus verfügbar!
8. Durch mehrfaches Betätigen der SLEEP-Taste können Sie die 8
verschiedenen Abschaltzeiten einstellen:
OFF
240Min
10Min
16:9
AUTOMATISCH
180Min
20Min.
ZOOM 1
120Min
30Min
ZOOM 2
60Min
90Min.
7.4 AV-QUELLEN AUSWÄHLEN
(MEDIA/AV/COMPONENT/SCART/HDMI)
Drücken Sie die INPUT-Taste auf der Fernbedienung und
folgendes Menü wird Ihnen auf dem Display angezeigt:
Wählen Sie den Eingang aus, an dem ein Signal anliegt.
Drücken Sie die
Quelle auszuwählen und bestätigen mit der
HINWEIS:
Wollen Sie z.B. vom DVD- in den ATV-Modus wechseln
und es befindet sich keine Disk im Laufwerk, so warten
Sie bitte bis auf dem Display „KEIN MEDIUM“ angezeigt
wird.
oder Taste um die gewünschte
Taste.
ATV
DTV
MEDIA
AV
DVD
PC
COMPONENT
DVBS
SCART
HDMI
16
7.5 VIDEOTEXT (TELETEXT) AUFRUFEN
HINWEIS:
Diese Funktion muss von dem empfangenden Sender unterstützt
werden.
1. Drücken Sie die INPUT-Taste und wählen Sie ATV, DTV oder DVB-S
aus. Mit den CH- oder CH+ Tasten wählen Sie einen TV Sender, der
Videotext übermittelt, aus. (Zunächst müssen Sie die Abschnitte 8.1 &
10.2 lesen, um einen Sendersuchlauf durchzuführen).
2. Benutzen Sie die CH- oder CH+ Tasten, um die vorherige oder nächste
Videotextseite aufzurufen oder nutzen Sie die Zifferntasten 0-9 mit der
-/-- Taste, um die Seitenzahl direkt einzugeben.
3. Lesen Sie bitte auch den Abschnitt 6.1 (Tastenbelegung) um weitere
Funktionen der Videotexttasten zu erfahren.
TEXT
Drücken Sie die TEXT-Taste um den Videotext aufzurufen. Drücken Sie die
Taste erneut oder die DVD SETUP/EXIT-Taste, um den Videotext wieder zu
verlassen.
HOLD
Drücken Sie diese Taste um ein weiterblättern der Videotextseiten zu
verhindern. Im oberen linken Bereich wird das HOLD-Symbol angezeigt.
Durch erneutes Drücken der Taste wird die Funktion wieder deaktiviert.
INDEX
Durch Drücken dieser Taste gelangen Sie zur INDEX-Seite.
SIZE
Drücken Sie diese Taste um die erste Hälfte der angezeigten Videotextseite
vergrößert darzustellen. Durch erneutes Drücken wird die zweite Hälfte der
Seite vergrößert dargestellt. Drücken Sie die Taste ein drittes Mal, kehren
Sie zur normalen Ansicht zurück.
REVEAL
Drücken Sie diese Taste um ausgeblendete Informationen aufzurufen.
Drücken Sie die Taste erneut, um die Informationen wieder auszublenden.
17
Exit Videotext aufrufen
(OPTIONAL)
SUBPAGE
Drücken Sie diese Taste um die Unterseiten des Videotextes auszuwählen.
Das SUBPAGE-Symbol wird im oberen linken Bereich angezeigt. Geben
Sie mit den Zifferntasten die gewünschte Seite ein. Beachten Sie dabei
0001 = Unterseite 1, etc. Der Suchlauf wird gestartet.
ROTE/GRÜNE/GELBE/BLAUE-TASTE
Durch Drücken dieser 4 Tasten gelangen Sie direkt zu den farbig markierten
Seiten im unteren Teil der Videotextseite.
HINWEIS:
Diese Funktionen müssen von dem Videotext unterstützt werden.
7.6 PC BILDSCHIRM
Drücken Sie die INPUT-Taste um den PC-Eingang auszuwählen. PC wird
im unteren linken Bereich des Displays angezeigt. Das Gerät verfügt auf der
Rückseite über eine VGA Buchse. Schließen Sie Ihren PC an diese Buchse
an und Sie können den LCD-Fernseher als Computermonitor benutzen.
8. MENÜPARAMETER UND EINSTELLUNGEN
HINWEIS:
In dieser Anleitung können die Abbildungen vom OSD-Menü, von dem
Menü, das auf Ihrem Fernsehbildschirm angezeigt wird, abweichen
und ohne vorherige Ankündigung verändert werden. Es handelt sich
hierbei lediglich um eine Muster-Anleitung, mittels derer Ihnen
demonstriert werden soll, wie Sie Ihr Fernsehmenü konfigurieren
können. Einige Funktionen des OSD-Menüs sind nicht in jedem
Modus (ATV, DTV, MEDIA, DVD, DVB-S, AV, PC, COMPONENT, SCART,
oder HDMI) verfügbar und können daher nicht aktiviert werden.
8.1 SENDERSUCHLAUF
Drücken Sie zunächst die LCD MENU-Taste auf der Fernbedienung und
wählen Sie mit den Navigationstasten oder das Menü für die
Sendereinstellungen „SENDER“ aus, dass wie folgt auf dem Bildschirm
angezeigt wird:
18
(1). Automatischer Suchlauf
Drücken Sie zunächst die Navigationstasten oder , um den Cursor auf
dem Kontrollelement zu positionieren und betätigen Sie dann die OK-Taste,
um das Menü für die automatische Abstimmung wie folgt anzuzeigen:
Nutzen Sie die Navigationstasten
treffen. Mit der Navigationstaste
und wählen nun, ob Sie im ATV, DTV oder ATV + DTV Modus einen
Suchlauf durchführen wollen. Bei Auswahl von DTV, drücken Sie die
Navigationstaste
DVB-T und drücken Sie abschließend die OK-Taste um den Suchlauf zu
19
, um den digitalen Tuner auszuwählen. Wählen Sie
oder , um die Landesauswahl zu
gehen Sie zum nächsten Menüpunkt
starten. Haben Sie DVB-C ausgewählt können Sie nun noch Einstellungen
für den Scan Typ, der Network ID, der Frequenz und der Symbol Rate
vornehmen. Drücken Sie auch hier abschließend die OK-Taste um den
Suchlauf zu starten, der wie folgt dargestellt wird:
HINWEIS:
Haben Sie als digital Typ DVB-T ausgewählt, so erscheint nach
erfolgreichem Sendersuchlauf im Menü für die Sendereinstellungen
„SENDER“ unter dem Menüpunkt „ATV Manuelle Abstimmung“ der
Menüpunkt „DTV Manuelle Abstimmung“. Haben Sie jedoch als digital
Typ DVB-C ausgewählt, so erscheint an dieser Stelle der Menüpunkt
„CATV Manuelle Abstimmung“. Sie können daher nur DVB-T oder
DVB-C zur Zeit nutzen. Der Menüpunkt für die manuelle Abstimmung
ändert sich erst bei einem erneuten Suchlauf im DVB-T bzw. DVB-C
Bereich!
(2). ATV Manueller Suchlauf (TV)
Bei einem vorhanden analogen TV Signal drücken Sie die
Navigationstasten
positionieren und betätigen Sie dann die OK-Taste, um das Menü für die
manuelle Abstimmung wie folgt anzuzeigen:
oder , um den Cursor auf dem Kontrollelement zu
20
a. Aktueller Programmplatz
Drücken Sie die Navigationstasten oder um den Cursor auf dem
Kontrollelement zu positionieren. Mit den Navigationstasten
wählen Sie nun den Programmplatz aus, auf dem der zu suchende Sender
gespeichert werden soll.
b. TV-Farbsystem
Drücken Sie die Navigationstasten
Kontrollelement zu positionieren. Mit den Navigationstasten
wählen Sie nun das entsprechende Farbsystem aus.
HINWEIS: Für Deutschland gilt das Farbsystem „PAL“!
c. TV-Soundsystem
Drücken Sie die Navigationstasten
Kontrollelement zu positionieren. Mit den Navigationstasten
wählen Sie nun das entsprechende Soundsystem aus.
HINWEIS: Für Deutschland gilt das Soundsystem „BG“!
d. Feinabstimmung
Mit dieser Funktion können Sie die Feineinstellung der Kanäle durchführen,
die aufgrund einer schwachen oder zu starken Antennenkonfiguration
ausgewählt wurden. Einige dieser Kanäle können ungünstig ausgerichtet
21
oder um den Cursor auf dem
oder um den Cursor auf dem
oder
oder
oder
sein, so dass ein einwandfreier Empfang nicht gewährleistet ist. Drücken
Sie zunächst die Navigationstasten
Kontrollelement zu positionieren, und stellen Sie dann mit den Tasten
oder
e. AFC (Automatische Frequenzregelung)
Drücken Sie die Navigationstasten
Kontrollelement zu positionieren, und wählen Sie dann mit der Taste
oder
f. Suchlauf
Drücken Sie die Navigationstasten
Kontrollelement zu positionieren, und starten Sie dann mit der Taste
Suchlauf.
die gewünschte Frequenz ein.
AFC: EIN/AUS.
oder , um den Cursor auf dem
oder , um den Cursor auf dem
oder , um den Cursor auf dem
den
(3.1). DTV Manueller Suchlauf (DVB-T)
Bei einem vorhanden DVB-T Signal drücken Sie die Navigationstasten
, um den Cursor auf dem Kontrollelement zu positionieren und
oder
betätigen Sie dann die OK-Taste, um das Menü für die manuelle
Abstimmung wie folgt anzuzeigen:
Nutzen Sie die Navigationstasten
Kanalfrequenz auszuwählen. Mit der OK-Taste starten Sie den manuellen
Suchlauf auf der ausgewählten Kanalfrequenz.
Die empfangenen Sender werden dann automatisch gespeichert und das
22
oder um die gewünschte
Gerät kehrt in den DTV-Modus zurück. Mit der DVD SETUP/EXIT-Taste
schliessen Sie das Menü.
(3.2). CATV Manueller Suchlauf (DVB-C)
Bei einem vorhanden DVB-C Signal drücken Sie die Navigationstasten
oder
, um den Cursor auf dem Kontrollelement zu positionieren und
betätigen Sie dann die OK-Taste, um das Menü für die manuelle
Abstimmung wie folgt anzuzeigen:
(4). Programme bearbeiten
Mit dieser Funktion können Sie die Programme nach Ihren Wünschen
bearbeiten. Drücken Sie zunächst die Navigationstasten
den Cursor auf dem Kontrollelement zu positionieren und betätigen Sie
dann die OK-Taste, um das Bearbeitungsmenü für die Kanäle wie folgt
aufzurufen:
23
oder , um
a. Sender löschen
Drücken Sie zunächst die Navigationstasten oder , um den Cursor auf
dem ausgewählten Sender zu positionieren. Drücken Sie die ROTE-Taste
um den ausgwählten Sender zu löschen.
b. Sendernamen bearbeiten
Mit dieser Funktion können Sie einen Sendernamen erstellen oder den
gespeicherten Sendernamen ändern. Hierzu positionieren Sie den Cursor
mit der Navigationstasten
betätigen dann die GRÜNE-Taste. Drücken Sie die Navigationstasten
oder zur Auswahl der Buchstaben oder Zeichen. Wählen Sie mit den
Navigationstasten
speichern Sie Ihre Eingabe.
HINWEIS:
Diese Funktion ist nur im ATV-Modus verfügbar!
c. Senderreihenfolge ändern
Mit dieser Funktion können Sie die Reihenfolge der Sender in der Liste
ändern. Drücken Sie zunächst die Navigationstasten
Cursor auf dem ausgewählten Sender zu positionieren. Dann bestätigen
Sie die Auswahl mit der GELBEN-Taste. Verschieben Sie nun mit den
Navigationstasten
Speicherung erneut die GELBE-Taste.
d. Sender überspringen
Drücken Sie zunächst die Navigationstasten
dem ausgewählten Sender zu positionieren. Dann betätigen Sie die
BLAUE-Taste. Ein Zeichen erscheint nun neben dem betreffenden
Element und weist darauf hin, dass das jeweilige Programm übersprungen
wird und nicht gesucht werden kann. Durch erneutes Drücken der
BLAUEN-Taste wird das Zeichen entfernt, was bedeutet, dass Sie die
Funktion deaktiviert haben.
e. Favoritenliste erstellen
Drücken Sie zunächst die Navigationstasten
dem ausgewählten Sender zu positionieren. Dann betätigen Sie die
FAV-Taste. Ein Zeichen erscheint nun neben dem betreffenden
24
oder die nächste Stelle aus. Mit der OK-Taste
oder auf dem gewünschten Sender und
oder , um den
oder den Sender und drücken Sie zur
oder , um den Cursor auf
oder , um den Cursor auf
Element und weist darauf hin, dass Sie das Programm Ihrer
Favoritenauswahl hinzugefügt haben.
Durch erneutes Drücken der FAV-Taste wird das Zeichen entfernt,
was bedeutet, dass Sie die jeweilige Favoritenauswahl deaktiviert haben.
(5). Signal Information (Nur im DVB-T & DVB-C Modus)
Bei einem vorhanden DTV Signal drücken Sie die Navigationstasten
oder
, um den Cursor auf dem Kontrollelement zu positionieren und
betätigen Sie dann die OK-Taste, um sich Informationen zu dem
ausgewählten Sender anzeigen zu lassen wie Frequenz, Signalqualität &
-stärke.
(6). CI Information (Nur im DVB-C Modus)
Bei einem vorhanden DVB-C Signal drücken Sie die Navigationstasten
oder
, um den Cursor auf dem Kontrollelement zu positionieren und
betätigen Sie dann die OK-Taste, um sich Informationen zu der
eingesteckten CI-Smartkarte aufzurufen und abhängig von der Karte,
Einstellungen vorzunehmen.
25
Nachdem Sie alle Einstellungen vorgenommen haben, drücken Sie die
LCD MENU-Taste, um zum Hauptmenü zurückzukehren oder betätigen Sie
die DVD SETUP/EXIT-Taste, um die Menüeinstellung direkt zu verlassen.
8.2 BILDEINSTELLUNGEN
Drücken Sie zunächst die LCD MENU-Taste auf der Fernbedienung und
wählen Sie mit den Navigationstasten oder das Menü für die
Bildeinstellungen „BILD“ aus, dass wie folgt auf dem Bildschirm angezeigt
wird:
(1). Bildmodus
Drücken Sie zunächst die Navigationstasten oder , um den Cursor auf
dem Kontrollelement zu positionieren und betätigen Sie dann die OK-Taste,
um das Untermenü für die verfügbaren Bildmodi auszuwählen:
Persönlich/Dynamisch/Standard/Mild
Wählen Sie mit den Navigationstasten
aus und bestätigen die Eingabe mit der OK-Taste.
oder den gewünschten Modus
(2). Kontrast
Drücken Sie zunächst die Navigationstasten oder , um den Cursor auf
dem Kontrollelement zu positionieren. Ändern Sie den Einstellwert mit den
Navigationstasten oder und bestätigen die Eingabe mit der
OK-Taste.
26
Loading...
