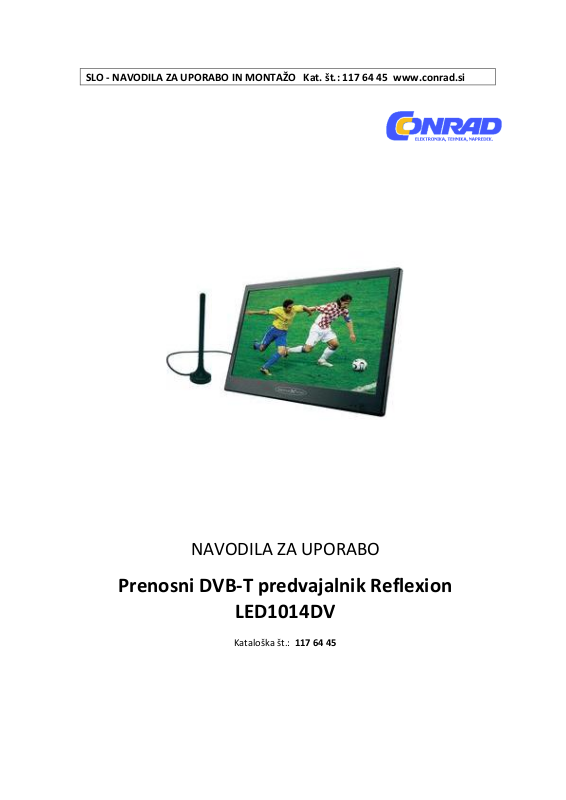

SLO - NAVODILA ZA UPORABO IN MONTAŽO Kat. št.: 117 64 45 www.conrad.si
NAVODILA ZA UPORABO
Prenosni DVB-T predvajalnik Reflexion
LED1014DV
Kataloška št.: 117 64 45
2
KAZALO
VARNOSTNI NAPOTKI ............................................................................................. 3
SESTAVNI DELI NAPRAVE ........................................................................................ 4
GLAVNA ENOTA ............................................................................................................. 4
DALJINSKI UPRAVLJALNIK ............................................................................................... 5
MENI NASTAVITEV .................................................................................................. 5
SLIKA ............................................................................................................................. 5
ZVOK ............................................................................................................................. 6
TV KANAL ...................................................................................................................... 7
FUNKCIJE ....................................................................................................................... 7
SISTEMSKE NASTAVITVE ................................................................................................. 8
MENI MEDIJA .......................................................................................................... 9
ODPRAVA NAPAK ................................................................................................... 9
TEHNIČNI PODATKI ............................................................................................... 10
OKOLJU PRIJAZNO ODSTRANJEVANJE ................................................................... 10
GARANCIJSKI LIST ..................................................................................................11
3
Pred priklopom, uporabo in nastavitvami naprave, najprej natančno in v celoti
preberite ta navodila.
VARNOSTNI NAPOTKI
Opozorilo: Nikoli ne glejte neposredno v laserski žarek.
Opozorilo: Če napravo uporabljajo otroci, jih morajo starši v celoti seznaniti z navodili
za uporabo. otroci morajo razumeti vsebino navodil in uporabo baterij, ker se le tako
zagotovi pravilno ravnanje z baterijami.
Opozorilo: Če pride do pregrevanja, napihovanja baterije ali čudnega vonja, baterije
ne uporabljajte več in se zaradi zamenjave obrnite na servis.
Opozorilo: Baterije ne polnite na mestih kjer ni zadostnega prezračevanja, kot na
primer na postelji, kavču, blazini, mehki prevleki,...
Opozorilo: Ne prevzemamo nobene odgovornosti za nepravilno uporabo baterij in
neupoštevanje opozorilni nalepki na ohišju baterije.
OPOMBE O AVTORSKIH PRAVICAH
Avtorsko gradivo je z zakonom prepovedano kopirati, predvajati, prikazovati, kabelsko
predvajati, predvajati v javnosti ali najemati brez dovoljenja.
Ta naprava ima funkcijo zaščite pred kopiranjem, ki jo je razvil Macrovision. Signali
zaščite pred kopiranjem se posnamejo na nekatere diske. Pri snemanju in predvajanju
slike s teh diskov, se zato pojavijo motnje slike. Ta izdelek vsebuje avtorsko zaščiteno
tehnologijo, ki je zaščitena z metodo zahtev nekaterih ameriških patentov in drugih
pravic intelektualne lastnine, ki so v lasti Macrovision Corporation in drugih lastnikov
pravic. Uporaba te avtorsko zaščitene tehnologije mora biti dovoljena s strani
Macrovision Corporation, namenjena pa je ogledu doma in pri drugi sicer omejeni
uporabi, razen če Macrovision Corporation ne določi drugače. Razstavljanje je
prepovedano.
SERIJSKA ŠTEVILKA
Serijsko številko lahko najdete na zadnji strani naprave. Ta številka je edinstvena in
namenjena le za to napravo. Navedene informacije si prepišite v ta navodila za
uporabo, ki jih shranite kot dokazilo o nakupu.
Št. modela:
Serijska št.:
Datum nakupa:
4
1. “Source“ – vir
12. “DC IN 9-12V“
polnjenje
močni udarci
pregrevanje preko 40°C
SESTAVNI DELI NAPRAVE
GLAVNA ENOTA
2. “Setup“ – nastavitve
3. “Enter“ – potrditev
4. “Up“ – gor
5. “Down“ – dol
6. “Left“ – levo
7. “Right“ – desno
8. “AV Out“ – AV izhod
9. “AV In“ – AV vhod
10. Vtičnica za slušalke
11. “ON/OFF“ – vklop/izklop
13. “ANT“ – vtičnica za anteno
14. “HDMI“ – HDMI vhod
15. “USB“
5
DALJINSKI UPRAVLJALNIK
1. “POWER“ – vklop/izklop
gumb za odpiranje menija s
trenutnega programa
2. “VOL—“ – znižanje glasnosti
3. Številčni gumbi 0-9 – za izbiro oštevilčenega
elementa v meniju
Gumb -/--: gumb kazalnika
4. Rdeč/Zelen gumb: za specifične funkcije
5. “REC“ – gumb za digitalno snemanje
6. “ENTER“ – gumb za potrditev in vstop
7. “SETUP“ – gumb za glavni meni/povratek
8. “FAV“ –
seznamom priljubljenih programov
9. “TV/RADIO“ – gumb za preklop med virom
predvajanje TV in Radio
10. “EXIT“ – gumb za izhod
11. “DISPLAY“ – gumb za prikaz informacij
12. “SOURCE“ – gumb za vir predvajanja vhoda DVB/AV/MEDIA/HDMI
13. “VOL+“ – zvišanje glasnosti
14. “MUTE“ – nemo predvajanje zvoka
15. “SUBTITLE“ – z večkratnim pritiskom na gumb med predvajanjem, lahko
prikažete različne jezike podnapisov, če so ti na voljo.
16. “AUDIO“ – z večkratnim pritiskom na gumb med predvajanjem, lahko slišite
zvok različnih jezikov ali avdio skladb, če so ti na voljo.
17. “STOP“ – zaustavitev
18. “PLAY/PAUSE“ – predvajanje/pavza
19. “RETURN“ – povratek
20. “TTX“ – teletekst
21. Gumb - prejšnja možnost
22. Gumb - naslednja možnost
23. Gumb - hitro vrtenje naprej
24. Gumb - hitro vrtenje nazaj
MENI NASTAVITEV
SLIKA
6
Št.
Element v meniju Slika
Vrednost
Privzeta vrednost
1
Način prikaza slike
Standardni/Optimalni/
Mehak/Živahen/Uporabnik
Standardni
2
Svetlost
0 – 100
50 3 Kontrast
0 – 100
50 4 Ostrina
0 – 10
5 5 Barve
0 – 100
50 6 Odtenek
0 – 100
50
7
Barva temperature
Standardna/Topla/Hladna
Standardna
8
Zmanjšanje hrupa
Izklop/Majhno/Srednje/Visoko
Srednje
9
Ponastavitev
--
--
Opomba: Svetlost, kontrast, ostrino, barvo in odtenek lahko nastavite samo kadar je
Št.
Element v meniju Zvok
Vrednost
Privzeta vrednost
1
Način zvoka
Standardni/Filmski/
Glasbeni/Govor/Uporabnik
Standardni
2
Bass – nizki toni
0 – 100
50 3 Treble – visoki toni
0 – 100
50 4 EQ
“ENTER“ (EQ meni nastavitev)
“ENTER“ (vstop v meni)
5
Balance – ravnotežje
-50 – 50
0 6 Prostorski zvok
Izklop, Vklop
Izklop
7
AVL
Izklop, Vklop
Izklop
8
Ponastavitev
“ENTER“ (OK, Preklic)
Preklic
“Način prikaza slike“ v načinu “Uporabnik“, v ostalih načinih so nastavljene
pripadajoče privzete vrednosti.
ZVOK
V tem delu so predstavljene nekatere lastnosti nastavitev sistema zvoka.
Opomba: Nizke tone, visoke tone in osvetlitev lahko nastavite samo kadar je “Način
zvoka“ v načinu “Uporabnik“, v ostalih načinih so nastavljene pripadajoče privzete
vrednosti.
7
TV KANAL
Funkcije tega menija:
• “Channel Management“ (upravljanje kanalov): za urejanje (brisanje/
preimenovanje/zamenjava/zaklepanje/ preskok) vseh kanalov.
• “Favorite Management“ (urejanje Priljubljenih): za nastavitev priljubljenih
kanalov.
• “Country“ (država): Nastavitev vrste države, ker se različne države prilagodijo na
različne pogoje iskanja.
• “Auto Search“ (samodejno iskanje): izberite samodejno iskanje kanalov.
• “Digital Manual Search“ (digitalno ročno iskanje): iskanje digitalnih kanalov z
ročnim vnosom parametrov.
• “LCN On/Off“ (vklop/izklop LCN): vklop ali izklop LCN.
FUNKCIJE
V tem delu so opisane funkcije v glavnem meniju.
• “Child Lock“ (zaščita za otroke): vstop v podmeni zaščite za otroke.
1. “Child Lock“: “On“ – vklop zaščite za otroke. Uporabnik mora za ogled
zaklenjenih kanalov vnesti geslo. Prav tako mora uporabnik vnesti geslo če želi
zamenjati nastavitve pri elementih kot so “ponastavitev sistema/ponastavitev
baze podatkov“. “Off“ – izklop zaščite za otroke.
2. “KeyPad Lock“: “On“ – vklop zaklepanja tipkovnice; zaklenjena tipkovnica se
ne odziva. “Off“ – odklepanje tipkovnice.
3. “Parental Lock“: “Off“ – izklop starševskega nadzora.
4. “18“: vklop starševskega nadzora in nastavitev starostne omejitve za gledanje
programa.
• Jezik: nastavitev jezika sistema, vključno z jezikom na zaslonu, želenim jezikom
podnapisov, želenim jezikom zvoka, jezikom digitalnega in analognega teleteksta.
Zamenjava PIN kode: z gumbom “desno“ ali “enter“ pridete do strani za
spremembo pin kode.
8
• “Clock“ (ura): uporablja se za preverjanje sistemskega časa in nastavitev
Št.
Element v meniju Nastavitve
Vrednost
Privzeta vrednost
1
Odštevalnik izklopa zaslona
5/10/15/20/25/30 sekund/nikoli
Nikoli
2
HDMI način
Samodejni/PC/Video
Samodejni
3
Moder zaslon
Izklop/Vklop
Izklop
4
Razmerje slike
Samodejno/4:3/16:9/Full/Zoom1/
Zoom2/Panorama
16:9
5
Ponastavitev TV nastavitev
“ENTER“ (vstop v meni)
--
6
Nadgradnja programske
opreme
“ENTER“ (vstop v meni)
--
časovnega pasu/poletnega časa.
• “Sleep Timer“ (odštevalnik izklopa): ko je TV vključen, s to funkcijo v poljubnem
primeru vklopite odštevalnik časa do izklopa TV. Ta omogoča samodejni izklop TV
po preteku nastavljenega časa. Čas lahko nastavite na “Off“ (ni izklopa), 15 mi, 30
min, 45 min in 60 min.
• “Auto Standby“ (samodejni preklop v stanje pripravljenosti): ko je TV vključen,
lahko določite odštevalnik samodejnega izklopa v poljubnem primeru. Ta funkcija
uporabniku omogoča izklop TV po preteku določenega časa. Nastavite lahko
časovno obdobje: “Off“ (ni izklopa), 3 ure, 4 ure.
• “Hearing impaired“ (okvarjen sluh): ta funkcija omogoča podnapise v smislu
“trkanje na vrata“ ali “oglasil se je zvonec“ v trenutno predvajani sceni, če ima
uporabnik okvarjen sluh.
• “PVR/“Timeshift“:
1. “Record File Format“: možni formati snemanja: TS, PS.
2. “Partition Select“ (izbira delitve): vstop v meni delitve, prikaz informacije
delitve, format funkcije delitve, nastavitev privzete funkcije delitve.
3. “Auto Timeshift“ (samodejni časovni premik): “Off“ (zaustavitev časovnega
premika), “Auto“ (začetek časovnega premika).
4. “Timeshift Buffer“ (časovni premik medpomnilnika): nastavitev na auto, 30
min, 1 ura, 2 uri.
5. “Record List“ (seznam posnetkov): vstop v meni seznama posnetkov, prikaz
informacij o posnetkih, predvajanje posnetkov.
SISTEMSKE NASTAVITVE
V tem delu so opisane funkcije nastavitev v glavnem meniju.
9
MENI MEDIJA
Težava
Možen vzrok
Kaj storiti
Ni slike.
Ni napajanja.
Priključite napajanje.
Stikalo za vklop ni vključeno.
Vklopite napravo.
Na zaslonu se izpiše
“No Signal“ (ni
signala).
DVB-T kabel ni priključen.
Vstavite DVB- kabel.
Nepravilne nastavitve.
Ponastavite nastavitve.
Iz zvočnikov ni
Ni priklopa ali nepravilen priklop
avdio kabla.
Pravilno priključite avdio kabel.
Zvok je nastavljen na “nemo“.
Izklopite funkcijo nemega
predvajanja.
Napačna skladba.
Poskusite z drugo skladbo.
Na zaslonu ni slike,
Ni priklopa ali nepravilen priklop
avdio kabla.
Prepričajte se ali so kabli pravilno
vstavljeni.
Predvajate radijski program.
Za preklop v TV način pritisnite
gumb “TV/RADIO“.
Daljinski upravljalnik
Baterija je prazna.
Zamenjajte baterijo.
Izberite medij (pritisnite gumb za izbiro vira predvajanja)
Domača stran “Multimedia“ prikaže vse informacije o medijih. Z gumbi
“desno“/“levo“ preklapljate med elementi z gumbom “enter“ potrdite izbrani
element in vstopite v podrobnejši meni tega elementa.
Podmeniji:
1. “Photo“ (predvajanje fotografij)
2. “Music“ (predvajanje glasbe)
3. “Movie“ (predvajanje filma)
4. “PVR“ (predvajanje PVR datotek)
5. “E-book“ (predvajanje e-knjige)
Prikaz menija:
Podprti formati:
Fotografije: bmp, jpg, jpeg.
Film: avi, mpeg 1/2/4, divx, xvid, ts, mkv.
Glasba: mp3, wma, ogg
E-knjiga: ttx.
ODPRAVA NAPAK
zvoka.
samo zvok.
10
se ne odziva.
Daljinski upravljalnik ni usmerjen
ali je predaleč stran od Top Box-a.
Prestavite daljinski upravljalnik in
se premaknite bližje k napravi.
Nenadna zaustavitev
slike ali mozaik slika.
Signal je prešibek.
Ojačajte signal.
TEHNIČNI PODATKI
Element
Pod-element
Parameter
Tuner
Vhodna frekvenca
170 – 230 MHz
470 – 860 MHz
RF Vhodna stopnja
-25 – -82 dBm
IF pasovna širina
7 MHz in 8 MHz
Modulacija
QPSK, 16QAM, 64QAM
Video
Format dekoderja
MPEG4 AVC/H.264 HP pri L4
MPEG2 MP pri ML.HL
Izhodni port
CVBS
Avdio
Format dekoderja
MEPG-1 (layer 1&2&3)
Avdio izhod
Stereo
Napajanje
Napetost
DC 9V (1.5A)
Obratovalna moč
≤ 12W
OKOLJU PRIJAZNO ODSTRANJEVANJE
Električna in elektronska oprema ter priložene baterije vsebujejo materiale,
komponente in snovi, ki so lahko nevarne za zdravje in okolje, če niso pravilno
odstranjene.
Električna in elektronska oprema in baterije so označene s simbolom prečrtanega
smetnjaka. Ta ponazarja da električne in elektronske opreme ter baterij ni dovoljeno
odlagati med splošne gospodinjske odpadke ampak jih je potrebno odlagati ločeno.
Kot končni uporabnik je zelo pomembno, da iztrošene baterije odnesete na ustrezna
zbirna mesta, ker le tako lahko zagotovite, da so reciklirane v skladu z veljavnimi
zakoni in ne škodijo okolju.
Vsa mesta imajo svoja brezplačna zbirna mesta za odlaganje električne in elektronske
opreme ter baterij, kjer se lahko reciklirajo. Dodatne informacije so na voljo na
pristojnih občinskih uradih.
11
Conrad Electronic d.o.o. k.d.
Ljubljanska c. 66, 1290 Grosuplje
Fax: 01/78 11 250, Tel: 01/78 11
www.conrad.si, info@conrad.si
GARANCIJSKI LIST
Izdelek: Prenosni DVB-T predvajalnik Reflexion LED1014DV
Kat. št.: 117 64 45
Garancijska izjava:
Proizvajalec jamči za kakovost oziroma brezhibno delovanje v garancijskem roku, ki
začne teči z izročitvijo blaga potrošniku. Garancija velja na območju Republike
Slovenije. Garancija za izdelek je 1 leto.
Izdelek, ki bo poslan v reklamacijo, vam bomo najkasneje v skupnem roku 45 dni vrnili
popravljenega ali ga zamenjali z enakim novim in brezhibnim izdelkom. Okvare zaradi
neupoštevanja priloženih navodil, nepravilne uporabe, malomarnega ravnanja z
izdelkom in mehanske poškodbe so izvzete iz garancijskih pogojev. Garancija ne
izključuje pravic potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na
blagu.
Vzdrževanje, nadomestne dele in priklopne aparate proizvajalec zagotavlja še 3 leta
po preteku garancije.
Servisiranje izvaja proizvajalec sam na sedežu firme CONRAD ELECTRONIC SE, KlausConrad-Strasse 1, Nemčija.
Pokvarjen izdelek pošljete na naslov: Conrad Electronic d.o.o. k.d., Ljubljanska cesta
66, 1290 Grosuplje, skupaj z izpolnjenim garancijskim listom.
Prodajalec: ___________________________________________________________
Datum izročitve blaga in žig prodajalca:
________________
Garancija velja od dneva izročitve izdelka, kar kupec dokaže s priloženim, pravilno
izpolnjenim garancijskim listom.
248
Loading...
