Page 1

Deutsch

Lesen Sie sich die gesamte Anleitung des Fernsehers sorgfältig durch, bevor Sie das

Gerät benutzen. Bewahren Sie die Anleitung für den weiteren Gebrauch gut auf.

Bedienungsanleitung

27“ (69cm)

TFT-LED-Smart TV mit DVB-T/T2HD, DVB-S/S2, DVB-C,

DVD, CI+ Slot & Bluetooth

Model Nr.: LDDW27i+

Page 2

Inhalt

SICHERHEITSINFORMATIONEN..................................................................... 3

ENTSORGUNGSHINWEISE ............................................................................. 5

LIEFERUMFANG............................................................................................. 5

BEDIENTASTEN UND ANSCHLÜSSE ............................................................... 5

FERNBEDIENUNG .......................................................................................... 8

COMMON INTERFACE / CI - STECKPLATZ ................................................... 10

GERÄT VORBEREITEN.................................................................................. 11

GRUNDBEDIENUNG .................................................................................... 11

ERSTINSTALLATION ..................................................................................... 12

EINGANGSQUELLEN .................................................................................... 15

SENDERSUCHLAUF STARTEN ...................................................................... 16

TV MENÜ ..................................................................................................... 16

BILD ............................................................................................................. 16

TON ............................................................................................................. 17

PROGRAMME.............................................................................................. 19

FUNKTION ................................................................................................... 24

ZEIT .............................................................................................................. 26

EPG .............................................................................................................. 27

USB AUFNAHME PROGRAMMIEREN .......................................................... 27

SMART TV ................................................................................................... 27

SMART TV EINSTELLUNGEN ........................................................................ 28

SMARTPHONE SPIEGELN ............................................................................ 30

DVD ............................................................................................................. 31

DATENBLATT LDDW27i+ ............................................................................. 35

INFOS ZU LAGERUNG UND BETRIEB ........................................................... 36

VEREINFACHTE EU- KONFORMITÄTSERKLÄRUNG ..................................... 36

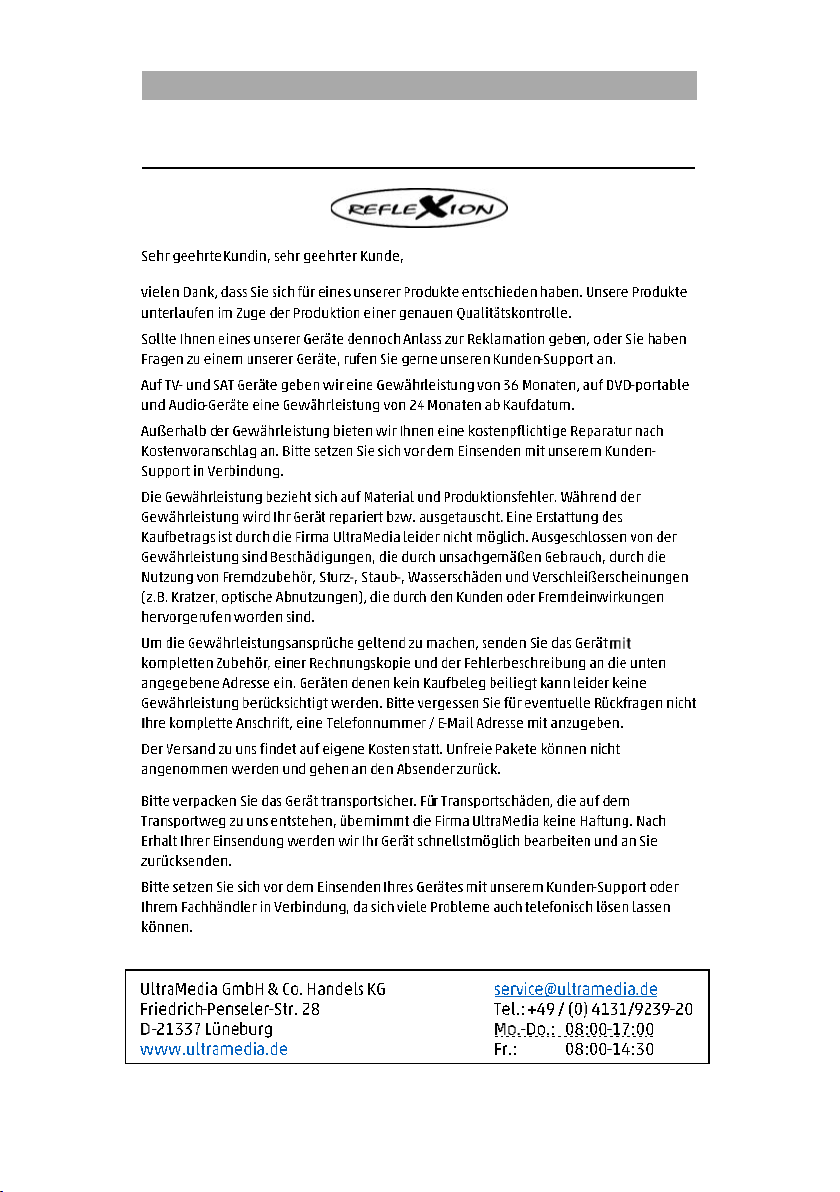

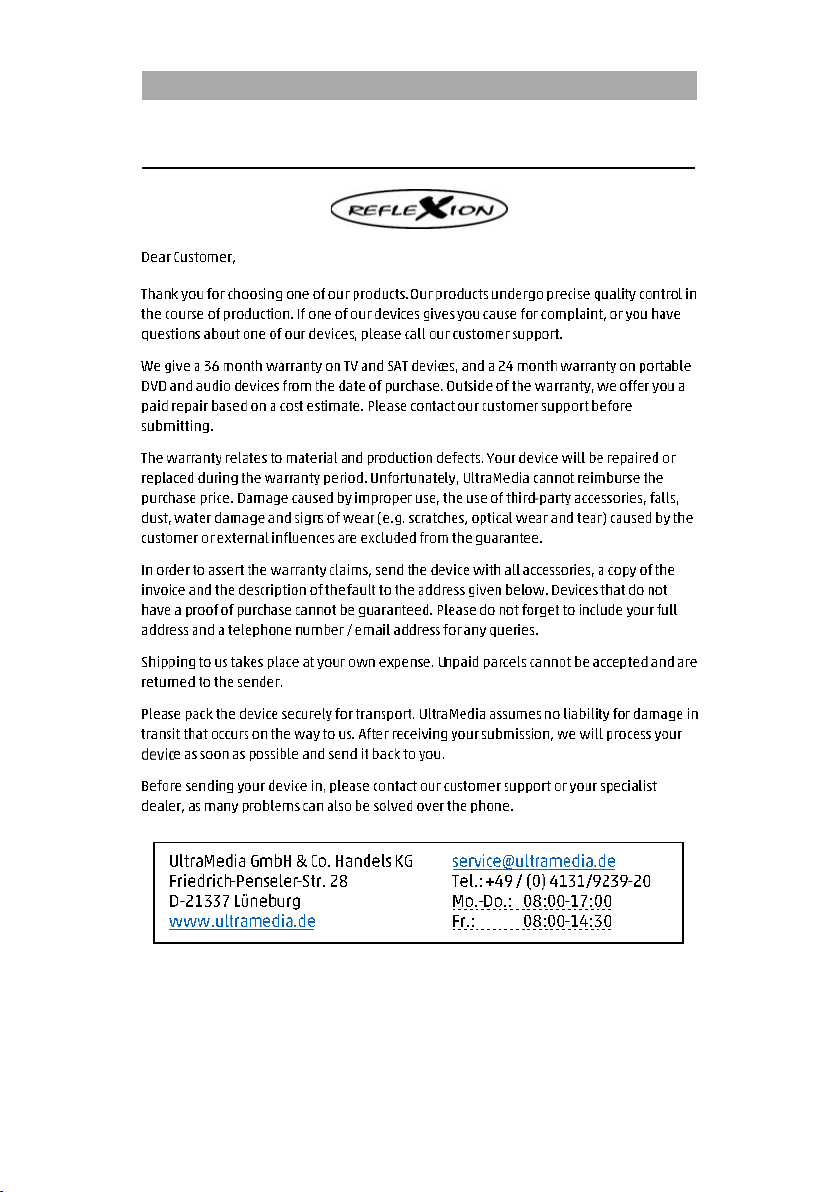

GEWÄHRLEISTUNG ..................................................................................... 37

Page 3

SICHERHEITSINFORMATIONEN

WICHTIGE SICHERHEITSHINWEISE – BITTE VOR DER BENUTZUNG SORGFÄLTIG LESEN.

Beachten Sie die Sicherheitshinweise auf der Rückseite des Fernsehers.

Warnung zur Vorbeugung vor Elektrischem Schock. Entfernen Sie keine der Abdeckungen. Keine durch den Benutzer wartbaren Teile im Gerät. Lassen Sie das Gerät durch Qualifiziertes Fachpersonal warten.

Dieses Symbol weist auf wichtige Bedienungs-/ Wartungsanweisungen von diesem Gerät in der Bedienungsanweisung hin.

Dieses Symbol weist auf die Gefahr eines elektrischen Schocks durch lebensgefährliche Spannung in diesem Gerät hin.

Befolgen Sie folgende Anweisungen:

 Benutzen Sie diesen Fernseher nicht in der Nähe von Wasser.  Benutzen Sie zur Reinigung ein nur leicht befeuchtetes Tuch.  Bedecken Sie keine der Lüftungsöffnungen.  Richten Sie das Gerät gemäß der mitgelieferten Schnellstartanleitung und dieser

Bedienungsanleitung ein.

 Beachten Sie, dass das Kabel des Netzteils nicht gequetscht oder geknickt werden darf

und vermeiden Sie die Führung des Netzkabels über scharfe Kanten.

 Trennen Sie den Fernseher bei Gewitter oder längerer Nichtbenutzung von Netz.

Halten Sie das Gerät von Spritz- und Tropfwasser fern. Es dürfen keine mit Flüssigkeiten gefüllten Gegenstände auf das Gerät gestellt werden.

HINWEIS:

 Stellen Sie keine offenen Hitzequellen (Öfen, Kerzen etc.) in der Nähe oder auf das

TV Gerät.

WICHTIGE SICHERHEITSHINWEISE

Dieses Gerät entspricht allen gegenwärtigen Sicherheitsbestimmungen. Die folgenden Sicherheitstipps sollen den Benutzer vor leichtsinniger Benutzung und den sich daraufhin entwickelnden Gefahren bewahren.

 Dieses Gerät wurde unter größter Sorgfalt hergestellt und einer strengen Endkontrolle

unterzogen. Es besteht aber wie bei jedem anderen elektrischen Gerät die Möglichkeit, dass Probleme entstehen können. Trennen

Rauchentwicklung, starker Hitzeentwicklung oder jeder anderen unnatürlichen Erscheinung sofort vom Netz.

Sie das Gerät im Falle einer

 Der Netzstecker oder Gerätestecker dient der Trennung des Gerätes vom Stromnetz

und sollte jederzeit problemlos zu erreichen sein.

 Verbinden Sie das Gerät nur mit Stromquellen die den Spezifikationen des Gerätes

entsprechen. Diese finden Sie auf der Geräterückseite und der Bedienungsanleitung.

Page 4

 Die Netzsteckdose sollte sich in der Nähe des Gerätes befinden und muss einfach zu

erreichen sein.

 Ziehen Sie das Netzkabel am Stecker aus der Steckdose. Ziehen Sie niemals am

Netzkabel selbst, es könnte beschädigt werden und einen Kurzschluss verursachen.

 Bei der Verwendung einer Mehrfachsteckdose verbinden Sie nicht zu viele Geräte mit

der Mehrfachsteckdose, um eine Überlastung zu vermeiden.

 Halten Sie Nagetiere vom Gerät fern, um Beschädigungen der der Kabel zu vermeiden.  Um Verletzungen vorzubeugen, achten Sie darauf, dass das Stromkabel von kleinen

Kindern weder erreicht noch aus der Steckdose herausgezogen werden kann.

 Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf. Das Gehäuse und das

Netzkabel könnten durch den Einfluss der Wärme beschädigt werden.

 Der Bildschirm ist aus Plastik, dass bei Beschädigung abplatzen kann. Um Verletzungen

vorzubeugen, sammeln Sie scharfkantige Plastiksplitter vorsichtig auf.

 Achten Sie beim Aufstellen des Gerätes auf einen feste n und ebenen Untergrund.  Um das Gerät vor Blitzschlag zu schützen, trennen Sie das Gerät vom Netz und ziehen

Sie die Antenne ab. Warnung: Berühren Sie nicht den RF- Antennenstecker.

 Trennen Sie das Gerät vom Stromnetz, wenn Sie das Gerät für eine längere Zeit nicht

benutzen oder unbeaufsichtigt lassen.

 Beachten Sie beim Aufstellen des Gerätes das eine ausreichende Belüftung vorhanden

ist. Stellen Sie das Gerät niemals in Nähe von Wärmequellen auf und verdecken Sie keine der Lüftungsöffnungen.

 Vermeiden Sie direkte Sonneneinstrahlung auf das Gerät. Bewahren Sie einen Freiraum

von 5 cm (2“) zur Umgebung beim Aufstellen in einem Regal.

 Halten Sie Wasser oder Feuchtigkeit vom Gerät fern. Benutzen Sie das Gerät nicht in

nasser oder feuchter Umgebung wie dem Bad, einer Dampfküche oder in der Nähe eines Schwimmbeckens.

 Benutzen Sie das Gerät nicht, wenn Feuchtigkeitskondensationen entstehen können.  Jegliche Reparatur darf nur von qualifiziertem Fachpersonal durchgeführt werden.  Öffnen Sie niemals das Gerät. Reparaturen die nicht durch Qualifiziertes Personal

ausgeführt wurden können mögliche Ursache von Bränden sein.

 Flüssigkeiten, die in das Gerät gelangt sind, können ein Grund für schwerwiegende

Schäden sein. Schalten Sie das Gerät AUS und trennen Sie es vom Stromnetz. Setzen Sie sich mit Ihrem Händler oder dem Kundenservice in Verbindung.

 Entfernen Sie niemals die Sicherheitsabdeckungen. Es befinden sich weder

verwendbare noch wartbare Bauteil im Inneren des Gerätes. Sie würden Ihren Garantieanspruch verlieren. Das Gerät darf nur vom Herstellerservice Repariert werden.

 Schlagen oder schütteln Sie niemals den Bildschirm, weil dies die internen Schaltkreise

beschädigen könnte. Gehen Sie behutsam mit der Fernbedienung um und lassen Sie sie nicht fallen.

 Säubern Sie das Gerät mit einem, weichen Tuch. Benutzen Sie niemals Lösungsmittel

oder Flüssigkeiten auf Öl Basis. Für hartnäckige Flecken können Sie einen feuchten Lappen mit verdünntem Reinigungsmittel verwenden.

 Klären Sie Ihre Kinder über das Nutzungsverhalten im Internet auf und lassen Sie Ihre

Kinder nicht unbeaufsichtigt mit dem Gerät spielen. Die Firma Ultramedia GmbH & Co. Handels KG ist nicht für die gezeigten Internetinhalte verantwortlich.

Page 5

 Smart TV

 Fernbedienung

 230V Netzteil

 Stand-Fuß

(inkl. Schrauben)

 Bedienungs-

anleitung

 Aktive DVB-T

Zimmerantenne

 12V KFZ

Adapter

 2x AAA

Batterien

Infrarotempfänger freihalten.

Kopfhörer-Warnhinweis Lautes Musikhören kann zur Schädigung des Hörvermögens oder zu einem kompletten Hörverlust führen. Vermeiden Sie daher zu hohe Lautstärkepegel beim Musikhören.

Aufstellort

Stellen Sie das TV Gerät auf eine stabile und ebene Oberfläche. Vermeiden Sie Stellplätze mit direkter Sonneneinstrahlung. Für ein angenehmen TV-Genuss wird weiches, indirektes Licht empfohlen. Um eine Beschädigung des Gerätes zu vermeiden stellen Sie den Fernseher so auf, dass keine Gegenstände in das Gerät schwenken können. Beachten Sie das keine Gegenstände vor dem Fernbedienungsempfänger des TV Gerätes stellen. Dies kann dazu führen das das Gerät sich mit der Fernbedienung nicht mehr bedienen lässt.

ENTSORGUNGSHINWEISE

Dieses Symbol auf dem Produkt oder in der Anleitung bedeutet, dass das Gerät sowie Elektrische- und Elektronische Geräte sowie Batterien am Ende seiner Lebensdauer getrennt von Ihrem Hausmüll entsorgt werden müssen. Es gibt getrennte Sammelsysteme für das Recycling in der EU. Für weitere Informationen wenden Sie sich bitte an die örtliche Behörde oder Ihren Händler.

LIEFERUMFANG

BEDIENTASTEN UND ANSCHLÜSSE

Die Tasten für die Nahbedienung befinden sich auf der Geräterückseite. Ansicht von vorne:

Page 6

INPUT

Eingangsquellen Menü öffnen.

Gerätemenü: Öffnen / Schließen

CH+

Programm hochschalten

CH-

Programm runterschalten

VOL+

Lautstärke: Lauter

VOL-

Lautstärke: Leiser

Wiedergabe / Pause

Disk auswerfen

Power: Ein / Aus (Standby)

Hinweis:

 Bitte halten Sie den Infrarotempfänger am Gerät frei. Das versperren des

Infrarotempfängers kann zu Verbindungsproblemen mit der Fernbedienung führen.

Ansicht von hinten:

Page 7

POWE INPUT

Anschluss für das Netzteil (DC: 12V / 24V)

RJ45

Netzwerkanschluss zum Router für die Internet Verbindung

CVBS (OUT)

Spiegelt nur das TV Bild (kein Ton) vom Eingang AV.

LINE OUT (L/R Cinch)

Audioausgang für externe Geräte wie Kopfhörer, Verstärker usw..

HDMI 1 (ARC)

Anschluss für ein externes HDMI Gerät.

z.B. Blu Ray-Player / Soundbar.

HDMI 2

Anschluss für ein externes HDMI Gerät.

z.B. Blu Ray-Player.

TV1 (DVB-S/S2)

Anschluss der Satelliten Antenne.

TV2 DVB-C/T2HD)

Anschluss für die DVB-T Antenne oder die Kabelanlage.

COAXIAL (OUT)

Digitaler Audio-Ausgang für externe Audiogeräte (z.B. Verstärker oder Soundbars).

CI+SLOT

Steckplatz für CI+ Module zum Entschlüsseln von verschlüsselten TV Programmen (Modul ist nicht enthalten).

MINI AV IN

Anschluss externer AV Geräte per Adapter (nicht enthalten)

z.B. Videorekorder.

KOPFHÖRER

3,5mm Kopfhöreranschluss. Bei Verwendung werden die internen Lautsprecher stumm geschaltet.

USB (5V 500mA)

Anschluss für USB Sticks und Festplatten (max. 1TB).

Page 8

Ein / Aus (Standby).

/ Mute

Ton Stumm (Ein / Aus).

P.MODE

Bild-Modus auswählen.

S.MODE

Ton-Modus auswählen.

AUDIO

NICAM / A2

Audio-Kanal wechseln.

ZIFFERNTASTEN

0-9

Programnummer direkt eingeben.

Stellen Sie die die Anzahl der Ziffern für das Programm-Umschalten ein.

Zwischen den beiden letzten TV Sendern wechseln.

SOURCE

Eingangsquellen anzeigen.

DISPLAY

Öffnet die TV Informationsleiste.

▲

Navigationstaste: Hoch

▼

Navigationstaste: Runter

◄

Navigationstaste: Links

►

Navigationstaste: Rechts

Menüpunkt bestätigen / Senderliste öffnen.

Menü: Öffnen / Schließen

EXIT

Menü verlassen.

VOL (▲▼)

Lautstärke: Lauter / Leiser

AQT

Öffnet den Menüpunkt Programme.

SMART

Smart TV: Home Bildschirm

Maus Modus: Aktivieren / Deaktivieren

CH (▲▼)

Programme schalten: Hoch / Runter

FERNBEDIENUNG

Die Fernbedienung benutzt Infrarotwellen (IR). Halten Sie die Fernbedienung in die Richtung des TV Gerätes. Befindet sich die Fernbedienung außerhalb der Reichweite bzw. des Winkels, kann es vorkommen, dass die Fernbedienung nicht ordnungsgemäß arbeitet.

Page 9

FARBIGE

TASTEN

Schnellwahltasten

ANGLE

Stellen Sie den Winkel bei der DVDWiedergabe ein. Nur wenn verfügbar.

LANGUAGE

Stellen Sie die DVD Tonspur ein.

DVD SETUP

Öffnen Sie das DVD Einstellungsmenü.

DVD MENU

Öffnen Sie das DISK (Root) Menü.

TEXT

Wiedergabe / Pause

Videotext aktivieren

INDEX

Wiedergabe Stoppen

Videotext Index Seite öffnen.

REVEAL

Schnelles Zurückspulen

Teletext: Verborgenen Zeichen Aktivieren / Deaktivieren

SIZE

Schnelles Vorspulen

Verändern Sie die Videotext Größe.

HOLD

Vorheriger Titel / Kapitel

Videotext Seite einfrieren.

SUBPAGE

Nächster Titel / Kapitel

Videotext Subpageleiste wechseln.

Eject: DVD Auswerfern

EPG

EPG Anzeige: Öffnen / Schließen

TV / RADIO

TV / Radio-Modus wechseln.

DVD TITLE

DVD Titel wechseln.

REC

Aufnahme starten.

FAV

Favoritenliste öffnen.

A-B

A-B Wiedergabepunkt setzen.

ASPECT

Bildseitenverhältnis wechseln.

SLEEP

Sleep-Timer einstellen.

REPEAT

Wiedergabemodus einstellen.

T.SHIFT

TimeShift einstellen.

SUBTITLE

Untertitel einstellen.

Page 10

English

German

CI+ Slot

CI+ Steckplatz

CAM

Smart Card

COMMON INTERFACE / CI - STECKPLATZ

Dieser Fernseher ist mit einem CI+ Steckplatz ausgestattet und unterstützt folgende digitale Standards: DVB-T/T2HD, DVB-S/S2 und DVB-C

Common Interface / Steckplatz

Der CI-Steckplatz (CI+) wurde entworfen, um Conditional-Access-Module (CAM) und Smart Cards anzunehmen und damit auf den Pay- TV und andere Dienste zugreifen zu können. Kontaktieren Sie Ihren Pay- TV Dienstleister, um mehr Informationen über Module und Abonnements zu erhalten.

Hinweis:

 Conditional -Access-Module und Smart Cards werden separat verkauft.  Schalten Sie Ihren Fernseher aus, bevor Sie CI+ Module in den CI Slot stecken.  Schieben Sie anschließend die Smart Card in das CI+ Modul.

1. Schalten Sie den Fernseher ein und

vergewissern Sie sich, dass als Quelle DTV ausgewählt ist.

2. Wenn das CAM erkannt wird, wird

folgender Schriftzug auf dem Bildschirm angezeigt: „CI-Modul eingelegt“. Warten Sie ein paar Sekunden, bis die Karte aktiviert ist.

3. Wählen Sie nun das gewünschte Pay-TV-Programm aus.

4. Es werden detaillierte Informationen über die genutzte Smart Card angezeigt.

5. Drücken Sie die Taste [OK], um das CI Menü aufzurufen. Im Handbuch des Moduls

finden Sie Details zu den Einstellungen.

6. Wenn das Modul entfernt wird, wird folgender Schriftzug auf dem Bildschirm

angezeigt: „CI-Modul entfernt“.

Page 11

Gerät Ein / Aus (Standby).

KIPPSCHALTER

Komplett aus (Aus) oder Standby (Ein).

SOURCE

Eingangsquellen Menü Öffnen / Schließen.

▲▼◄►

Menüs (Hoch / Runter / Links / Rechts).

Einen Menüpunkt auswählen oder bestätigen. Senderliste öffnen.

MENÜ

Hauptmenü öffnen oder schließen.

EXIT

Menüpunkt zurück.

VOL▲ / VOL▼

Lautstärke einstellen (Lauter / Leiser).

CH▲ / CH▼

Programme schalten (Hoch / Runter).

/ MUTE

Ton Stumm stellen (Ein / Aus).

SMART

Wechseln Sie in den Smart-TV Modus.

GERÄT VORBEREITEN

Kontrollieren Sie das alle benötigten Kabel, und Verbindungen bereitliegen.

1) Installieren Sie den Stand Fuß mit den im Lieferumfang enthaltenen Schrauben.

2) Schließen Sie das im Lieferumfang enthaltene Netzteil oder KFZ Adapter an den POWER INPUT Anschluss des Gerätes an. Verbinden Sie die andere Seite des Netzteils

oder KFZ Adapters mit der passenden Spannungsquelle.

3) Legen Sie zwei AAA Batterien in die Fernbedienung ein.

4) Schließen Sie Ihre Satelliten-Antenne (TV1) oder Kabelanlage / DVB-Antenne (TV2) an

das Gerät an.

5) Verbinden Sie alle weiteren externen Geräte (z.B. Blu Ray Player usw.) mit den passenden Anschlüssen am TV Gerät.

Hinweis:

 Stellen Sie das TV Gerät auf einen ebenen und Stabilen Untergrund.

GRUNDBEDIENUNG

Page 12

ERSTINSTALLATION

Haben Sie das Gerät angeschlossen und mit allen Gerät verbunden folgen Sie den nächsten Schritten, um die Erstinstallation des Gerätes vorzunehmen.

1. Betätigen Sie den Kippschalter am Gerät, so dass er auf Ein steht.

2. Betätigen Sie die Taste /Power, um das Gerät einzuschalten.

3. Eine Menüeinblendung zur Einrichtung des Smart TVs erscheint auf dem Bildschirm.

4. Drücken Sie die OK Taste, um zum nächsten Menüpunkt zu gelangen.

5. Stellen Sie nun die gewünschte Menüsprac he ein.

 Mit der Taste ▲ gelangen Sie in die Auswahl.  Drücken Sie jetzt die Tasten ▲ oder ▼ , um die gewünschte Menüsprache

auszuwählen.

 Drücken Sie die OK Taste, um die Auswahl zu bestätigen.

Hinweis:

 Als Standard ist deutsch eingestellt. Ist dies Ihre Auswahl können Sie direkt die

OK Taste drücken, um zum nächsten Menüpunkt zu gelangen.

6. Haben Sie die gewünschte Sprache ausgewählt und bestätigt drücken Sie erneut die OK Taste.

Page 13

7. Netzwerkeinstellungen: Sie können je nach Verbindung, WLAN-Einstellungen

(Drahtlos) oder LAN Einstellungen (Kabelverbindung) vornehmen, um das Gerät mit Ihrem Netzwerk zu verbinden.

 LAN Verbindung: Schließen Sie das LAN-Kabel vom Ihrem Router an die RJ45

Buchse des TV Gerätes an. Die Netzwerk Einstellungen werden automatisch getroffen (Verbindungsstatus: Verbunden, hier wird die IP-Adresse angezeigt).

 WLAN Verbindung: Drücken Sie die Taste ▲wiederholt bis Sie in den WLAN

Einstellungen sind.

W-LAN: In diesem Menü können Sie die W-LAN Funktion Ein- / Ausschalten. IP: Hier wird die IP-Adresse angezeigt wenn das Gerät mit einem Netzwerk

verbunden ist.

Netzwerkname: Hier werden die gefundenen W-LAN Netzwerke angezeigt.

1) Wählen Sie Ihr W-LAN aus und drücken Sie die OK Taste.

2) Es öffnet sich ein Passworteingabefenster. Hinweis:

 Verwenden Sie als Internetzugang ein Smartphone Hotspot

beachten Sie bitte das je nach vorhandenen Datentarif zusätzliche Kosten anfallen können.

Page 14

3) Drücken Sie die OK Taste, um die Tastatur für die Passworteingabe zu

öffnen.

4) Geben Sie Ihr W-LAN Passwort vom Router ein.  Mit den Tasten ▲/▼/◄/► wählen Sie die

Buchstaben/Zahlen/Zeichen aus.

 Mit der Taste OK Bestätigen Sie die Eingabe.  Haben Sie das Passwort eingegeben navigieren Sie auf das

Symbol ganz unten rechts auf der Tastatur

 Drücken die jetzt die OK Taste.

5) Nachdem Sie das Passwort erfolgreich eingegeben haben ist das Gerät

mit dem Netzwerk verbunden.

8. Drücken Sie nun die OK Taste, um die Netzwerkeinstellungen zu bestätigen und um

zum nächsten Menüpunkt zu gelangen.

9. In diesem Menüpunkt wählen Sie den Aufstellungsort des Gerätes aus.

 Mit den Tasten ▲ gelangen Sie in die Auswahl.  Mit den Tasten ▲/▼/◄/► wählen Sie das gewünscht Land aus.  Drücken Sie die OK Taste um das Land zu bestätigen.

Page 15

ATV

Wählen Sie diesen Menüpunkt aus, wenn Sie eine Analoge Kabelanlage oder DVB-T Antenne an den TV 2 Anschluss angeschlossen haben.

DVB-T (T2HD)

Wählen Sie diesen Menüpunkt aus, wenn Sie eine digitale DVB-T Antenne an den TV 2 Anschluss angeschlossen haben.

DVB-C

Wählen Sie diesen Menüpunkt aus, wenn Sie eine digitale DVB-C KabelAnlage an den TV 2 Anschluss angeschlossen haben.

DVB-S (S2)

Wählen Sie diesen Menüpunkt aus, wenn Sie eine digitale DVB-S Antenne an den TV 1 Anschluss angeschlossen haben.

Wählen Sie diesen Menüpunkt aus, wenn Sie ein externes Gerät (z.B. Video Rekorder) an den Mini AV IN Anschluss angeschlossen haben. (Mini AV Adapter nicht enthalten).

DVD

Starten Sie die DVD Funktion.

HDMI 1 (ARC)

Wählen Sie diesen Menüpunkt aus wenn Sie ein externes HDMI Gerät (z.B. Blu Ray-Player) an den HDMI 1 Anschluss angeschlossen haben.

HDMI 2

Wählen Sie diesen Menüpunkt aus wenn Sie ein externes HDMI Gerät (z.B. Blu Ray-Player) an den HDMI 2 Anschluss angeschlossen haben.

MEDIA

Wählen Sie diesen Menüpunkt aus wenn Sie einen USB Massenspeicher (USB Stick / USB Festplatte) an den UBS 1/2 Anschluss angeschlossen haben.

10. Drücken Sie die OK Taste und um die Land Einstellungen zu bestätigen.

11. Wählen Sie den Menüpunkt Fertig aus und drücken Sie die OK Taste, um die

Erstinstallation zu abzuschließen.

12. Nun gelangen Sie in den Smart TV Home Bildschirm.

13. Eine Einblendung erscheint. Bestätigen Sie diese indem Sie auf Zulassen navigieren und die OK Taste drücken.

EINGANGSQUELLEN

1. Drücken Sie die SOURCE Taste, um die Eingangsquellen angezeigt zu bekommen.

2. Mit den Tasten ◄/► wählen Sie die verschiedenen Eingangsquellen aus.

3. Drücken Sie die OK Taste um die Auswahl zu bestätigen.

4. Die folgenden Anschlüsse stehen zur Verfügung.

Page 16

SENDERSUCHLAUF STARTEN

1. Drücken Sie die Source Taste auf der Fernbedienung.

2. Wählen Sie die entsprechende Empfangsart aus und bestätigen Sie mit der OK Taste.

 DVB-T  DVB-C  DVB-S

3. Drücken Sie jetzt die Menü Taste und wählen Sie Programme aus.

4. Navigieren Sie auf Automatische Suche und drücken Sie die OK Taste.

5. Wählen Sie anhand Ihrer Satelliten Anlage, DVB-T Antenne oder Kabelanlage die Einstellungen entsprechend aus und gehen Sie auf Bestätigen.

6. Drücken Sie die OK Taste, um den Suchlauf zu starten.

7. Der Suchlauf beginnt. Es wird die Anzahl der gefunden DTV / Radio und Daten Sender

währen des Suchlaufs angezeigt.

8. Ist der Suchlauf abgeschlossen zeigt das TV Gerät den ersten TV Sender in der Senderliste an.

Hinweis:

 Schalten Sie die Einstellung LCN-Option auf Aus. Ansonsten lässt sich die

Senderliste nicht bearbeiten (sortieren).

 Für die DVB-S Sendersuche wird der Scan Modus: Standardsenderliste

empfohlen.

TV MENÜ

Im TV Menü können Sie diverse Einstellungen für Bild, Ton und Programmeinstellungen vornehmen. Um das TV Menü zu öffnen müssen Sie sich in der Eingangsquelle: ATV / DVB-T /

DVB-C oder DVB-S befinden.

1. Drücken Sie die Taste SOURCE und wählen Sie einen der folgenden Eingangsquellen

aus:

ATV / DVB-T / DVB-C / DVB-S

2. Drücken Sie jetzt die MENÜ Taste, um das TV Menü zu öffnen.

3. Die folgenden Einstellungsmöglichkeiten stehen im TV Menü zur Verfügung. Bild / Ton / Programme / Funktion / Zeit


Im Bild Menü können Sie die Bildeinstellungen Ihren Bedürfnissen anpassen und speichern.

1. Drücken Sie die MENÜ Taste, um das TV Menü zu öffnen.

2. Wählen Sie mit den Tasten ▲▼◄► den Menüpunkt Bild aus.

Page 17

Bildmodus

Im Bildmodus stehen die folgenden voreingestellten Bild Modi zur Verfügung.

 Lebhaft (Fest eingestellte Bild Einstellungen.)  Standard (Fest eingestellte Bild Einstellungen.)  Film (Fest eingestellte Bild Einstellungen.)  Benutzer (Helligkeit und Kontrast können angepasst

werden).

Kontrast

Stellen Sie den Kontrast ein (steht nur im Bildmodus: Benutzer zur Verfügung).

Helligkeit

Stellen Sie die Helligkeit ein (steht nur im Bildmodus: Benutzer zur Verfügung).

Farbe

Stellen Sie die Farbsättigung ein.

Schärfe

Stellen Sie die Bildschärfe ein.

Seitenverhältnis

Stellen Sie das Seitenverhältnis anhand der des Bildinhalts ein.

 16:9  Zoom 1  Zoom 2  Punkt zu Punkt  4:3

HDMI-Modus

Stellen Sie den HDMI Modus ein.

 Video-Modus: Für die Video Widergabe empfohlen.  PC-Modus: Wenn ein PC angeschlossen ist und nicht das

komplette Bild angezeigt wird.

Farbtemperatur

Stellen Sie die Farbtemperatur ein.

 Kalt: Das Bild ist bläulich eingestellt.  Normal: Das Bild ist neutral eingestellt.  Warm: Das Bild ist rötlich eingestellt.

Rauschunterdrückung

Stellen Sie die Intensität der Rauschunterdrückung ein.

 Aus: Rauschunterdrückung ist deaktiviert.  Niedrig: Kleinste Rauschunterdrückungs-Einstellung  Mittel: Mittlere Rauschunterdrückungs-Einstellung  Hoch: Höchste Rauschunterdrückungs-Einstellung  Auto: Automatische Rauschunterdrückungs -Einstellung.

3. Drücken Sie Sie die OK Taste, um in das Bild Menü zu gelangen.

4. Die folgenden Menüpunkte stehen im Bild Menü zur Verfügung:

TON

Im Ton Menü können Sie die Toneinstellungen Ihren Bedürfnissen anpassen und speichern.

1. Drücken Sie die MENÜ Taste, um das TV Menü zu öffnen.

2. Wählen Sie mit den Tasten ▲▼◄► den Menüpunkt Ton aus.

3. Drücken Sie Sie die OK Taste, um in das Ton Menü zu gelangen.

4. Die folgenden Menüpunkte stehen im Ton Menü zur Verfügung:

Page 18

Klangmodus

Im Klangmodus stehen die folgenden voreingestellten Klang Modi zur Verfügung.

 Standard (Fest eingestellte Klang-Einstellungen.)  Sport (Fest eingestellte Klang-Einstellungen.)  Film (Fest eingestellte Klang-Einstellungen.)  Musik (Fest eingestellte Klang-Einstellungen.)  Benutzer (Der Equalizer kann manuell angepasst werden).

Equalizer

Passen Sie den 5 Band Equalizer Ihren Bedürfnissen an. Der

Equalizer steht nur im Klangmodus: Benutzer zur Verfügung.

Balance

Verändert die Balance zwischen dem linken / rechten Lautsprecher.

 0: Neutrale Einstellung  - 1 bis -50: Verlagert den Ton auf den Linken Lautsprecher

bis der rechte Lautsprecher bei -50 komplett deaktiviert ist.

 1 bis 50: Verlagert den Ton auf den rechten Lautsprecher

bis der linke Lautsprecher bei 50 komplett deaktiviert ist.

Automatische Lautstärke

Ist die Einstellung auf Ein gestellt regelt das TV Gerät automatisch unterschiedliche Lautstärkeausgaben auf den gleichen Pegel.

 Ein  Aus

Surround

Ist die Einstellung auf Ein gestellt gibt das Gerät automatisch ein virtuellen Surround Sound aus.

 Ein  Aus

SPDIF-Modus

Stellt das Ausgangsformat für den digitalen Audioausgang „COAX“ und „Bluetooth“ ein.

 Aus  PCM  RAW  Auto

Nur Audio

Deaktiviert das Bild, um Strom zu sparen, wenn z.B. ein Radio Sender ohne Bildinhalt gehört wird.

 Ein  Aus

Page 19

DVB-S

Automatische Suche

Startet Sie die automatische Sendersuche.

Land auswählen: Wählen Sie das Land entsprechend des Aufstellungsortes aus.

Scan Modus: Wählen Sie den Scan-Modus aus.

 Standardsenderliste (Empfohlen)  Standard  Netzwerk  Blindscan  Fast Scan

Operator: Steht nur für die Fast Scan Funktion zur Auswahl. Wählen Sie den Anbieter aus.

Satellit: Wählen Sie den Satelliten aus.

Kanal Typ: Wählen Sie den Kanal Typ aus.

 Alle  Verschlüsselt  Frei

Diensttyp: Wählen Sie den Dienst Typ aus

 Alle  DTV  Radio

LCN Option: Stellen Sie die LCN Option Ein oder Aus. Ist LCN auf Ein gestellt wird die gelbe Taste im Kanal bearbeiten Menu

deaktiviert.

Bestätigen: Startet den Suchlauf.

DVB-S manuelle Suche

Startet Sie die manuelle Sendersuche. Die Sender werden der Senderliste angehangen.

Satellit: Wählen Sie den Satelliten aus.

Transponder: Wählen Sie den Transponder aus.

Kanal Typ: Wählen Sie den Kanal Typ aus.

 Alle  Verschlüsselt  Frei

Diensttyp: Wählen Sie den Dienst Typ aus

PROGRAMME

Im Programm Menü können Sie die Programm Einstellungen Ihren Bedürfnissen anpassen und speichern.

1. Drücken Sie die Source Taste und wählen Sie zwischen:

 DVB-S  DVB-C  DVB-T

2. Drücken Sie die MENÜ Taste, um das TV Menü zu öffnen.

3. Wählen Sie mit den Tasten ▲▼◄► den Menüpunkt Programme aus.

4. Drücken Sie Sie die OK Taste, um in das Programme Menü zu gelangen.

5. Die folgenden Menüpunkte stehen im Programme Menü zur Verfügung:

Page 20

 Alle  DTV  Radio

Bestätigen: Startet den Suchlauf.

Signalqualität: Zeigt die Signalqualität an.

Signalstärke: Zeigt die Signalstärke an.

Antennenspannung

Stellen Sie die 5V Versorgungsspannung für externe Antennen am Anschluss „TV2 (DVB-C/T2HD)“ Ein oder Aus.

Kanal bearbeiten

Bearbeiten Sie die Senderliste.

Rote Taste: Löschen Sie einen ausgewählten Sender.

Gelbe Taste: Verschieben Sie einen ausgewählten Sender auf die

gewünschte Position.

Blaue Taste: Lässt den markierten Sender beim durchschalten überspringen.

FAV: Markiert den ausgewählten Sender mit einem Herz.

 Favoritenliste: Drücken Sie die FAV Taste wenn das Menü

geschlossen ist, um die Favoriten Liste zu öffnen.

Satelliten-Einstellung

(Satellit /

Transponder)

Managen Sie die Transponder bzw. Satelliten und stellen Sie die LNB Einstellungen ein.

EPG Taste: Wechseln Sie zwischen der Satelliten- und Transponderliste.

Rote Taste: Löschen Sie einen ausgewählten Transponder oder Satelliten.

Grüne Taste: Bearbeiten Sie einen ausgewählten Transponder oder Satelliten.

Gelbe Taste: Fügen Sie einen neuen Transponder oder Satelliten hinzu.

Blaue Taste: Starten Sie den Suchlauf auf einem ausgewählten Transponder oder Satelliten. Die vorhandene Senderliste wird gelöscht.

Page 21

Satelliten-Einstellung

(LNB Einstellung)

Hinweis:

 Im Normalfall muss in den LNB-Einstellung keine

Anpassung vorgenommen werden. Die Einstellung wird nur erfahrenen Nutzern empfohlen.

 Wählen Sie den gewünschten Satelliten aus und drücken

Sie die Taste ►, um in die LNB Einstellung zu gelangen.

LNB-Typ: Stellen Sie die Einstellung anhand Ihres LNBs ein.

LNB-Spannung: Stellen Sie die LNB-Spannung für die Horizontal /

Vertikal Umschaltung ein.

 13V/18v.  Aus

22Khz: Steuersignal für die Low / High Umschaltung.

 Auto  Ein  Aus

Unicable-Einstellung: Stelle Sie die Unicable Einstellung entsprechend Ihrer Unicable Satelliten Anlage ein.

 IF Frequenz: Wählen Sie die IF (ID) entsprechen Ihres

LNBs oder Multischalter aus und geben Sie die Frequenz ein.

 Satelliten Position: Wählen Sie Satelliten Position aus:

SatA, SatB

Burst: Stellen Sie den Toneburst entsprechend Ihre r Satelliten Anlage Ein oder Aus.

DISEqC 1.0: Nur aktiv wenn DISEqC 1.1 Ausgeschaltet ist. Stellen Sie das LNB anhand Ihrer Multischalter Konfiguration ein.

DISEqC 1.1: Nur aktiv wenn DISEqC 1.0 Ausgeschaltet ist. Stellen Sie die Einstellung anhand Ihrer LNB / Multischalter Konfiguration ein.

DISEqC 1.2: Motoreinstellungen. Aktiviert den Menüpunkt LimitEinstellungen.

Limit Einstellungen: Nur aktiv wenn DISEqC 1.2 auf Ein gestellt ist. Stellen Sie die Positionseinstellungen für den Satelliten ein.

CI Informationen

Zeigt Informationen über das eingesteckte CI Modul und der Karte an. Nur aktiv wenn ein Modul gesteckt ist. Modul und Karte sind nicht im Lieferumfang enthalten und müssen gesondert vom Empfangsanbieter erworben werden.

Signalinformationen

Zeigt Empfangsinformationen des ausgewählten Senders an. Nur aktiv wenn sich Sender in der Senderliste befinden.

Page 22

DVB-T

Automatische Suche

Startet Sie die automatische Sendersuche.

Land auswählen: Wählen Sie das Land entsprechend des Aufstellungsortes aus.

Suchtyp: Wählen Sie den Suchtyp aus.

 ATV/DTV  DTV

LCN Option: Stellen Sie die LCN Option Ein oder Aus. Ist LCN auf Ein gestellt wird die gelbe Taste im Kanal bearbeiten Menu

deaktiviert.

Bestätigen: Startet den Suchlauf.

DVB-T manuelle

Suche

Startet Sie die manuelle Sendersuche. Die Sender werden der Senderliste angehangen.

Frequenz: Zeigt die Frequenz des Senders an.

Aktuelles Programm: Wählen Sie das Programm aus. Gleichzeitig

wird die Frequenz angepasst.

Bestätigen: Startet den Suchlauf.

Signalqualität: Zeigt die Signalqualität an.

Signalstärke: Zeigt die Signalstärke an.

Antennenspannung

Stellen Sie die 5V Versorgungsspannung für externe Antennen am Anschluss „TV2 (DVB-C/T2HD)“ Ein oder Aus.

Kanal bearbeiten

Bearbeiten Sie die Senderliste.

Rote Taste: Löschen Sie einen ausgewählten Sender.

Gelbe Taste: Verschieben Sie einen ausgewählten Sender auf die

gewünschte Position.

Blaue Taste: Lässt den markierten Sender beim durchschalten überspringen.

FAV: Markiert den ausgewählten Sender mit einem Herz.

 Favoritenliste: Drücken Sie die FAV Taste wenn das Menü

geschlossen ist, um die Favoriten Liste zu öffnen.

CI Informationen

Signalinformationen

Zeigt Empfangsinformationen des ausgewählten Senders an. Nur aktiv wenn sich Sender in der Senderliste befinden.

DVB-C

Automatische Suche

Startet Sie die automatische Sendersuche.

Land auswählen: Wählen Sie das Land entsprechend des Aufstellungsortes aus.

Page 23

Scan-Modus: Wählen Sie den Scan-Modus aus.

 Kompletter Suchlauf  Netzwerk  Erweiterter Suchlauf

Suchtyp: Wählen Sie den Suchtyp aus.

 ATV/DTV  DTV

Frequenz: Steht nur für Netzwerk und Erweiterter Suchlauf zur Auswahl.

 Auto  Manuelle Auswahl

Netzwerk ID: Steht nur für Netzwerk und Erweiterter Suchlauf zur Auswahl.

 Auto  Manuelle Auswahl

LCN-Option: Stellen Sie die LCN Option Ein oder Aus. Ist LCN auf Ein gestellt wird die gelbe Taste im Kanal bearbeiten Menu deaktiviert.

Bestätigen: Startet den Suchlauf.

DVB-C manuelle

Suche

Startet Sie die manuelle Sendersuche. Die Sender werden der Senderliste angehangen.

Frequenz: Stellen Sie die Frequenz ein.

Symbolrate: Ist auf Automatisch fest eingestellt.

Bestätigen: Startet den Suchlauf.

Signalqualität: Zeigt die Signalqualität an.

Signalstärke: Zeigt die Signalstärke an.

Antennenspannung

Stellen Sie die 5V Versorgungsspannung für externe Antennen am Anschluss „TV2 (DVB-C/T2HD)“ Ein oder Aus.

Kanal bearbeiten

Bearbeiten Sie die Senderliste.

Rote Taste: Löschen Sie einen ausgewählten Sender.

Gelbe Taste: Verschieben Sie einen ausgewählten Sender auf die

gewünschte Position.

Blaue Taste: Lässt den markierten Sender beim durchschalten überspringen.

FAV: Markiert den ausgewählten Sender mit einem Herz.

 Favoritenliste: Drücken Sie die FAV Taste wenn das Menü

geschlossen ist, um die Favoriten Liste zu öffnen.

CI- Informationen

Signalinformationen

Zeigt Empfangsinformationen des ausgewählten Senders an. Nur aktiv wenn sich Sender in der Senderliste befinden.

Page 24

OSD-Zeit

Stellen Sie die Zeit ein nach der die Menüeinblendung geschlossen wird, wenn keine Bedienung stattfindet.

Sperren

Systemsperre: Stellen Sie die Systemsperre auf Ein, um Zugriff

auf folgende Menüpunkte zu erhalten. Das Standardpasswort ist: 0000

 Kindersicherung: Legen Sie ein Wert für den

Jugendschutz fest um Jugendgefährdende TV Inhalte mit einem Passwort zu sichern.

 Kanalsperre: Sperren Sie einzelne TV Sender. Die Sender

werden mit einem Passwort gesichert.

 Passwort festlegen: Hier können Sie ein neues Passwort

festlegen. Bitte notieren Sie sich das neue Passwort gut. Das Standard Passwort lautet: 0000

Hotelmodus: Hier können diverse Standardeinstellungen vorgenommen werden.

 Hotelmodus: Stellen Sie den Hotelmodus Ein oder Aus.

 Tastensperre: Stellen Sie die Sperre der Nahbedienung

am Gerät Ein oder Aus.

 Menü-Sperre: Stellen Sie die Menü-Sperre Ein oder Aus.

Ist die Menüsperre aktiviert erscheint eine Passwortabfrage, wenn die Menü Taste gedrückt wird.

 Suchlaufsperre: Stellen Sie die Suchlaufsperre Ein oder

Aus. Ist die Suchlaufsperre auf Ein gestellt ist der Menüpunkt Automatische Suche gesperrt.

 Quelle sperren: Stellen Sie die Quelle sperren Ein oder

Aus, um gewünschte Eingangsquellen zu sperren. Die aktuelle Eingangsquelle kann nicht gesperrt werden.

 Standardquelle: Wählen Sie eine Eingangsquelle aus mit

der das Gerät starten soll.

 Kanal-Typ: Wählen Sie den Kanal Typ aus. Nur aktiv wenn

als Standardquelle ATV, DVB-T, DVB-C oder DVB-S ausgewählt ist und Sender in der Senderliste vorhanden sind.

 Standardkanal: Wählen den Sender aus mit dem das

Gerät starten soll. Nur aktiv wenn als Standardquelle ATV, DVB-T, DVB-C oder DVB-S ausgewählt ist und Sender in der Senderliste vorhanden sind.

FUNKTION

Im Funktion Menü können Sie diverse allgemeine Einstellungen Ihren Bedürfnissen anpassen und speichern.

1. Drücken Sie die MENÜ Taste, um das TV Menü zu öffnen.

2. Wählen Sie mit den Tasten ▲▼◄► den Menüpunkt Funktion aus.

3. Drücken Sie Sie die OK Taste, um in das Funktion Menü zu gelangen.

4. Die folgenden Menüpunkte stehen im Funktion Menü zur Verfügung:

Page 25

 Maximale Lautstärke: Stellen Sie die maximale

Lautstärkestufe ein, die der Nutzer einstellen kann.

 Standardlautstärke: Stellen Sie die Lautstärke ein, mit

der das Gerät starten soll.

 Importieren: Importieren Sie die Exportierten

Hotelmodus Einstellungen und Senderliste.

 Exportieren: Exportieren Sie die eingestellten Hotel-

Modus Einstellungen und die Senderliste.

 Sprache: Stellen Sie die Standardmenüsprache ein.

 Seitenverhältnis: Stellen Sie das Standard-

Seitenverhältnis ein.

 Wiederherstellen: Setzt den Hotelmodus auf die

Standardeinstellung zurück.

CEC

Stellen Sie die HDMI CEC Einstellungen ein. Die Option betrifft nur Geräte die an die Anschlüsse HDMI 1 und HDMI 2 angeschlossen sind.

CEC: Aktiviert die CEC Einstellung und die Bedienung anderer kompatibler Gerät mit der TV Fernbedienung.

Auto Standby: Schaltet angeschlossene Gerät mit aus, wenn das TV Gerät ausgeschaltet wird.

Auto Einschalten: Schaltet angeschlossene Geräte mit ein wenn das TV Gerät eingeschaltet wird.

ARC: Überträgt das Audio Signal über HDMI 1 an extern angeschlossene Geräte (z.B. Soundbars).

Geräteliste: Zeigt die an die Anschlüsse HDMI 1 und HDMI 2 angeschlossenen Geräte an.

PVR-Liste

Verwalten Sie die gespeicherten Aufnahmen.

Rote Taste: Löscht die ausgewählte Aufnahme.

OK Taste: Startet die Wiedergabe der ausgewählten Aufnahme

im Fenstermodus.

►Taste: Drücken Sie die Taste ►, um den Fenstermodus auszuwählen. Anschließend drücken Sie die OK Taste, um in den Vollbildmodus zu wechseln.

PVR-Option

Stellen Sie die Einstellungen für die Aufnahmen ein.

Aufnahmemedium: Wählen Sie das Aufnahmemedium aus.

Timeshift-Größe: Stellen Sie die maximale Größe der Timeshift-

Datei ein.

Festplatte formatieren: Bereiten Sie das USB Speichermedium für die Aufnahmen vor. Bitte beachten Sie das beim formatieren des USB Speichermediums alle gespeicherten Dateien gelöscht werden.

Geschwindigkeitstest: Testen Sie die Geschwindigkeit des USB Speichermediums.

Page 26

Blauer Bildschirm

Stellen das Hintergrundbild für die Signalquellen ein wenn kein Signal anliegt.

 Ein: Blauer Bildschirm  Aus: Schwarzer Bildschirm.

Videotext-Sprache

Wählen Sie die Videotext-Sprache aus.

Audio-

Spracheinstellung

Wählen Sie die Audiosprache des ausgewählten TV Sender aus. Kann auch über die Taste NICAM/A2 ausgewählt werden.

Audiosprache

Stellen Sie die Bevorzugte Audiosprache ein, die automatisch ausgewählt werden soll.

Sekundäre

Audiosprache

Stellen Sie die Sekundäre Audiosprache ein, die automatisch ausgewählt werden soll.

Untertitel-

Spracheinstellung

Wählen Sie den Untertitel des ausgewählten TV Senders aus. Kann auch über die Taste SUBTITLE ausgewählt werden.

Untertitelsprache

Stellen Sie die Bevorzugte Untertitelsprache ein, die automatisch ausgewählt werden soll.

Sekundäre

Untertitelsprache

Stellen Sie die Sekundäre Untertitelsprache ein, die automatisch ausgewählt werden soll.

H.O.H

Diese Option ist für Menschen mit einer Gehörschwäche. Der Untertitel wird automatisch aktiviert.

Zurücksetzen

Dieser Menüpunkt setzt alle getroffenen Einstellungen (Bild/Ton) auf den Auslieferzustand zurück und das Gerät schaltet macht einen Neustart. Die Senderliste und LNB Einstellungen werden nicht zurückgesetzt.

Datum

Zeigt das Datum an. Kann nicht manuell eingestellt werden. Wird über das TV Signal eingestellt.

Uhrzeit

Zeigt die Uhrzeit an. Kann nicht manuell eingestellt werden. Wird über das TV Signal eingestellt.

Sleep Timer

Stellen Sie eine Zeit ein nach der das Gerät automatisch in den Standby-Modus wechseln soll. Kann auch über die Taste SLEEP eingestellt werden.

Auto Standby

Stellen Sie die Zeit ein nach der das Gerät automatisch in den Standby-Modus wechseln soll wenn keine Bedienung stattfindet.

ZEIT

Im Zeit Menü können Sie Zeit Einstellungen Ihren Bedürfnissen anpassen und speichern.

1. Drücken Sie die MENÜ Taste, um das TV Menü zu öffnen.

2. Wählen Sie mit den Tasten ▲▼◄► den Menüpunkt Zeit aus.

3. Drücken Sie Sie die OK Taste, um in das Zeit Menü zu gelangen.

4. Die folgenden Menüpunkte stehen im Zeit Menü zur Verfügung:

Page 27

EPG

EPG Menü öffnen / schließen.

▲▼◄►

Im Menü Navigieren.

Rote Taste

Eine USB Aufnahme Programmieren

Gelbe Taste

Zeigt die Programmierten Aufnahmen an.

Blaue Taste

Richten Sie eine Erinnerung für eine Sendung ein.

EPG

1. Drücken Sie die EPG Taste, um das EPG Menü zu öffnen oder zu schließen.

2. Mit den folgenden Tasten können Sie das EPG Menü bedienen.

USB AUFNAHME PROGRAMMIEREN

1. Stecken Sie einen leeren USB Stick oder eine Festplatte in die USB Buchse des Gerätes

ein.

2. Drücken Sie die MENÜ Taste und navigieren Sie auf Funktion.

3. Drücken Sie die OK Taste und wählen Sie den Menüpunkt PVR–Option aus.

4. Drücken Sie die OK Taste, um das Menü zu öffnen.

5. Wählen Sie unter Aufnahmemedium den USB Speicher aus auf dem die Aufnahmen

gespeichert werden sollen.

6. Anschließend gehen Sie auf Festplatte formatieren, damit der USB Speicher in das richtige Format gebracht wird.

Achtung:

 Beim Formatieren werden alle Daten vom USB Speicher gelöscht.

7. Jetzt ist der USB Speicher für die Aufnahme vorbereitet.

Aufnahme starten.

Es gibt zwei Möglichkeiten eine Aufnahme zu starten.

 Drücken Sie die REC auf der Fernbedienung und die Aufnahme beginnt.  Drücken Sie die EPG Taste, um eine Aufnahme zu Programmieren.

SMART TV

Im Smart TV Modus stehen Ihnen verschiedenen Internet basierende Inhalte und Apps zur Verfügung.

1. Drücken Sie die Smart Taste, um in den Smart TV Modus zu wechseln.

Page 28

Home

Aktuelle Filme: Zeigt aktuell beliebte Filme an.

Funktionen: Die folgenden Funktionen stehen zur Verfügung:

 Quelle: Zeigt die Eingangsquellen an. Kann auch über die

Input Taste angezeigt werden.

 Medien: Öffnet das Medien Menü für die USB

Wiedergabe. Bild / Musik / Video

 Verlauf: Zeigt die zuletzt geöffneten Apps an.  Meine Apps: Zeigt die installierten Apps an.  Eshare: Richten Sie Ihr Smartphone für die Bedienung

des TV Gerätes ein. Downloaden Sie dazu die Eshare App auf Ihrem Android oder Apple Smartphone und scannen Sie den QR Code auf dem TV Bildschirm ab, um die Geräte zu verbinden. Bitte beachten Sie das die Geräte im selben Netzwerk sein müssen.

Charts: Zeigt die beliebtesten Apps an.

Video

Zeigt diverse Film basierende Inhalte an.

Kinder

Zeigt diverse Kind basierende Inhalte an.

Musik

Zeigt diverse Musik basierende Inhalte an.

Sport

Zeigt diverse Sport basierende Inhalte an.

Bildung

Zeigt diverse Bildung basierende Inhalte an.

Netzwerk & Internet

WLAN: Aktivieren (Ein) oder Deaktivieren (Aus) Sie die WLAN

Funktion.

Verfügbare Netzwerke: Zeigt verfügbare WLAN-Netzwerke an.

Weitere Optionen:

 Neues Netzwerk hinzufügen: Fügen Sie manuell ein

neues Netzwerk hinzu.

 Erkennungsfunktion immer verfügbar: Stellen Sie ein ob

Apps und Google Dienste auch bei deaktiviertem WLAN nach Netzwerk suchen sollen. Ein / Aus

Ethernet (LAN) Proxy-Einstellungen: Richten Sie die Proxy-Einstellungen Manuell

ein. Wird nur erfahrenen Nutzern empfohlen.

2. Im Smart TV Modus gibt es verschiedene Einstellungen und Rubriken:

SMART TV EINSTELLUNGEN

Im Smart TV Einstellungsmenü können Sie diverse Gerätebezogene Einstellungen Ihren Bedürfnissen anpassen und speichern.

1. Navigieren Sie mit den Tasten ▲▼◄► auf das im oberen Bildbereich sitzende Zahnradsymbol .

Drücken Sie Sie die OK Taste, um in die Smart TV Einstellungen zu gelangen. Die Folgenden Einstellungen stehen in dem Menü zur Verfügung.

Page 29

IP-Einstellungen: Richtigen Sie die IP-Einstellungen Manuell ein.

Wird nur erfahrenen Nutzern empfohlen.

Hinweis: Verwenden Sie als Internetzugang ein Smartphone Hotspot beachten Sie bitte das je nach vorhandenen Datentarif zusätzliche Kosten anfallen können.

Konten & Anmeldung

Kontrollieren Sie Ihre Konten oder melden Sie sich bei Apps an.

Apps

In diesem Menü können Sie alle Installierten Apps einsehen, verwalten und Berechtigungen festlegen.

Geräteeinstellungen

In diesem Menü können Sie allgemeine Einstellungen für das Android-Betriebssystem vornehmen.

Info: In diesem Menü finden Sie Informationen wie z.B. Gerätename, Status, Version usw.

System Aktualisieren: In diesem Menü legen Sie fest ob Updates automatisch ausgeführt werden sollen oder überprüfen Sie ob ein Update zur Verfügung steht.

Datum & Uhrzeit: Stellen Sie die folgenden Punkte ein:

 Automatisches Datum & Uhrzeit: Stellen Sie ein ob die

Uhrzeit über das Netzwerk oder über die TV Information aktualisiert werden sollen. Stellen Sie die Option auf Aus um die Uhrzeit und das Datum manuell einzustellen.

 Zeitzone festlegen: Stellen Sie die Zeitzone anhand des

Aufstellungsortes ein.

 24-Stunden Format: Stellen Sie ein ob die Uhrzeit im 24

Stunden Format (Ein) oder im 12 Stunden Format (Aus) angezeigt werden soll.

Sprache: Stellen Sie die Menüsprache ein. Zur Verfügung stehen: English, Deutsch, Spanisch, Französisch, Niederländisch, usw.

Tastatur: Hier können Sie diverse Einstellungen für die eingeblendete Menütastatur einstellen.

Ton: Stellen Sie die Systemtöne Ein oder Aus.

Speicher: In diesem Menü können Sie den vorhandenen und

verfügbaren Speicher sehen und diesen verwalten (Apps löschen).

Google: In diesem Menü können Sie den Google bezogenen Einstellungen festlegen.

Zurücksetzen: Setzen Sie das Gerät auf die Werkseinstellungen zurück. Alle Einstellungen werden gelöscht. Da s Gerät startet neu und befindet sich anschließend in der Erstinstallation.

Bluetooth

In diesem Menü können Sie ein externes Bluetooth Gerät (z.B. Lautsprecher, Soundbar) mit dem TV Gerät koppeln, um den TV Ton auf ein anderes Gerät zu übertragen.

1. Gehen Sie auf Zubehör hinzufügen, um ein Gerät zu

koppeln.

2. Wählen Sie das gewünschte Gerät aus und drücken Sie die OK Taste, um die Geräte zu koppeln.

Page 30

 Ist ein Gerät gekoppelt wird unter dem Gerät

Verbunden angezeigt.

 Klicken Sie auf das gekoppelte Gerät, um es

zu verwalten.

3. Die folgenden Optionen sind unter dem Menüpunkt Zubehör hinzufügen verfügbar:

Bluetooth: Stellen Sie die Bluetooth-Funktion Ein oder Aus.

Bluetooth und Gerätelautsprecher: Stellen Sie ein ob TV und

Bluetooth Ton gleichzeitig ausgegeben werden sollen.

 Ein: TV und Bluetooth Ton werden ausgegeben.  Aus: Bluetooth Ton wird ausgegeben. TV Lautsprecher

sind stumm geschaltet.

Bluetooth Geräte: Hier werden die gefundenen Geräte angezeigt.

Klicken Sie auf das gewünschte Gerät, um die Geräte zu verbinden.

IMirror:

Ist eine App um Apple Smartphones und Tablets auf das TV Gerät zu spiegeln.

1. Starten Sie die App am TV Gerät und starten Sie die Airplay

Funktion an Ihrem Apple Smartphone / Tablet.

2. Suchen Sie am Smartphone nach dem TV Gerät und wählen

Sie es aus.

3. Anschließend werden die Geräte verbunden und das

Smartphone Display wird auf dem TV Gerät angezeigt.

Hinweis:

 Die Geräte müssen sich im selben Netzwerk

befinden.

Wi-Fi Display Sink

Ist eine App um Android Smartphones und Tablets auf das TV Gerät zu spiegeln.

1. Starten Sie die App am TV Gerät und starten Sie die Smart View oder Miracast Funktion / App an Ihrem Android

Smartphone / Tablet.

2. Suchen Sie am Smartphone nach dem TV Gerät und wählen Sie es aus.

3. Anschließend werden die Geräte verbunden und das Smartphone Display wird auf dem TV Gerät angezeigt.

Hinweis:

 Die Geräte müssen sich nicht im selben Netzwerk

befinden wenn direkt WLAN von Ihrem Android Gerät unterstützt wird.

SMARTPHONE SPIEGELN

Um ein Smartphone auf den TV Gerät zu spiegeln gehen Sie bitte wie folgt vor.

1. Drücken Sie die SMART Taste.

2. Navigieren Sie auf Funktionen und wählen Sie Meine Apps aus.

3. Die folgenden Apps stehen zur Verfügung:

Page 31

▲ / ▼ / ◄ / ► /

Im Disk-Einstellungsmenü die Menüpunkte auswählen und Bestätigen.

Zurückspulen

Vorspulen

Vorheriges Kapitel

Nächstes Kapitel

Wiedergabe / Pause

Wiedergabe Stoppen

Disk Auswerfern

ANGLE

Stellen Sie den Winkel bei der DVD-Wiedergabe ein. Nur wenn verfügbar.

LANGUAGE

Stellen Sie die DVD Tonspur ein.

DVD SETUP

Öffnen Sie das DVD Einstellungsmenü.

DVD MENU

Öffnen Sie das DISK (Root) Menü.

Allgemein

TV Bildschirm: Stellen Sie das Bildseitenverhältnis ein.

OSD Sprache: Wählen Sie die Sprache für das Disk-Einstellungsmenü

aus.

DVD

Um in den DVD-Modus zu wechseln gehen Sie wie folgt vor:

1. Drücken Sie die Source Taste und wählen Sie DVD aus.

2. Das Gerät wechselt in den DVD-Modus und zeigt folgende Information an.  Keine Disk: Es befindet sich keine CD / DVD im Laufwerk.

3. Schieben Sie eine CD / DVD mit der bedruckten Seite zur Geräterückseite zeigend in

das rechts seitlich befindende DVD-Laufwerk ein. Die Disk nur ein kurzes Stück in den Laufwerksschacht schieben. Die Disk wird automatisch eingezogen.

4. Die Wiedergabe startet automatisch.

5. Verwenden Sie die folgenden Tasten zur Steuerung der Disk Wiedergabe:

Disk Einstellungsmenü

1. Drücken Sie im DVD-Modus die DVD SETUP Taste, um das Disk-Einstellungsmenü zu

öffnen oder zu schließen.

Hinweis: Mit der Taste ◄ kehren Sie zu dem vorherigen Menüpunkt zurück.

2. Die folgenden Einstellungsmöglichkeiten stehen in dem Menü zur Verfügung.

Page 32

Letzter Speicher: Stellen Sie ein ob die Disk ab der letzten Wiedergabe starten soll (Ein) oder immer von vorne anfangen soll (Aus).

Audio

Abwärtsmischen: Wählen Sie das Ton ausgangs Format aus.

 LT/RT: Es wird ein Mono Signal auf den Linken und Rechten

Lautsprecher ausgegeben.

 Stereo: Es wird ein Stereo Ton Signal ausgegeben.

Dolby

Dynamik: Stellen Sie den Dolby Dynamikumfang ein.

Video

Schärfe: Stellen Sie die Schärfe ein.

Helligkeit: Stellen Sie die Helligkeit ein.

Kontrast: Stellen Sie den Kontrast ein.

Präferenz

TV Typ: Zur Auswahl stehen PAL / Multi / NTSC

Audio: Wählen Sie die bevorzugte Sprache für die Disk-Wiedergabe

aus.

Untertitel: Wählen Sie die bevorzugte Untertitel Sprache für die Disk-Wiedergabe aus.

Diskette Menü: Wählen Sie die bevorzugte Disk-Menü Sprache aus.

Altersstufen: Wählen Sie die Stufe für den Jugendschutz aus. Wenn

eine Disk mit einer höheren Altersstufe eingelegt wird erscheint eine Passwortabfrage.

Passwort: Passen Sie das Passwort an. Das Standard Passwort lautet: 0000

Grundeinstellung: Setzt die Einstellungen im Disk-Einstellungsmenü auf die Standardwerte zurück.

Page 33

Media

Format

Codec

Anmerkung

Video

Audio

FILM

.avi

MJPEG

MP3, WMA, AAC,

PCM

Max. Auflösung: 1280x720

Max. Frame rate: 60fps

Max. Datenrate: 20Mbps

MPEG-4, H-265,

WMV9/VC-1

Max. Auflösung: 1920x1080

Max. Frame rate: 60fps

Max. Datenrate: 150Mbps

.mp4

MEPG4

MPEG-2, MPEG4, H265, MJPEG

MP3, AAC, PCM

.ts

.trp

MPEG-1, MPEG-

2, H.265, VC-1

MP1, MP2, MP3,

AAC

.mpg

.mpeg

MPEG-1, MPEG-2

MP1, MP2, MP3,

AAC, PCM

.mkv

MPEG-2/4, H.265

MP3, AAC

.mov

MPEG-4, H.265,

MJPEG

AAC, PCM

.vob

MPEG-2

MP1, MP2, MP3,

PCM

.rm

.rmvb

RV30, RV40

AAC, COOK

Max. Auflösung: 1920x1080

FOTO

.jpg

Max. Auflösung: 13986x4000

.jpeg

.bmp

Max. Auflösung: 3648x2736

Pixel Tiefe: 8 / 24 / 32 Bit

.png Max. Auflösung: 3648x2736

MUSIK

MP3

AAC

MPEG2 AAC (LC)

MPEG4 AAC LC

M4A

WMA

WMAV7 / V8 / V9

TECHNISCHE DATEN USB ANSCHLUSS

USB Ausgangsspannung: 5V / 500mA (nicht zum Laden von externen Geräten geeignet)

USB Stick. Max. 1TB

USB Festplatte Max 1TB

Formatierung: FAT / FAT32 und NTSF (NTSF nicht für die Aufnahme)

Irrtümer und technische Änderungen vorbehalten.

Page 34

EINFACHE PROBLEMBEHEBUNG

Wenn der Bildschirm ausfällt, oder die Leistung stark nachlässt, überprüfen Sie das TV Gerät unter der Berücksichtigung folgender Anweisungen: Überprüfen Sie außerdem angeschlossene Geräte, um die Fehlerquelle zu finden. Wenn der Bildschirm trotzdem nicht wie erwartet funktioniert, kontaktieren Sie den Kundensupport.

Kein Strom

 Überprüfen Sie ob das Netzteil oder der KFZ Adapter am TV Gerät angeschlossen sind.  Überprüfen Sie ob der Kippschalter auf Ein steht.

Kein Bild oder kein Ton

 Kontrollieren Sie ob das Netzteil oder der KFZ-Adapter am TV Gerät angeschlossen

sind.

 Kontrollieren Sie die Bild und Ton Einstellungen.  Überprüfen Sie, ob die Antenne / Kabelanlage / Sat-Antenne korrekt angeschlossen ist.  Wechseln Sie auf ein anderes Programm.  Überprüfen Sie das die angeschlossenen Geräte (z.B. Receiver) richtig angeschlossen

sind.

Schlechte Bildqualität

 Überprüfen Sie, ob das Antennenkabel richtig angeschlossen ist.  Kontrollieren Sie die manuelle TV Abstimmung des TV Senders.  Verändern Sie die Bildeinstellungen: Helligkeit, Farbe, Bildschärfe, Kontrast und

Farbton. Stellen Sie sicher, dass der Fernseher nicht in der Nähe anderer Elektrogeräte steht, die Radiofrequenzstörungen verursachen könnten.

Keine Farbe

Der Fernseher reagiert nicht auf die Fernbedienung

Es werden keine Internet Inhalte wiedergeben

Dieses Fernsehgerät ist für den Hausgebrauch gedacht und in Hinblick auf elektromagnetische Wellen als harmlos eingestuft. Daher können Sie das Gerät an jedem Ort, einschließlich Wohngebieten nutzen.

 Passen Sie die Farbeinstellungen an.  Überprüfen Sie, ob das ausgewählte Programm in Farbe ausgestrahlt wird.  Vergewissern Sie sich, dass der Kanal richtig abgestimmt ist.

 Vergewissern Sie sich, dass sich keine Hindernisse zwischen der Fernbedienung und

dem Fernseher befinden.

 Vergewissern Sie sich, dass sich die Fernbedienung in Reichweite befindet.  Kontrollieren Sie die Batterien in der Fernbedienung.

 Kontrollieren Sie in den Netzwerkeinstellungen, ob das TV Gerät mit Ihrem Router

verbunden ist.

 Kontrollieren Sie die Einstellungen von Ihrem Router.

Page 35

DATENBLATT LDDW27i+

Gerätetyp

LDDW27i+

Hersteller

Reflexion

Energieeffizienzklasse (Standard SD)

Leistungsaufnahme „Ein“ (Standard SD)

26W

Leistungsaufnahme „Aus“ / Standby

0W / 0,4W

Leistungsaufnahme „vernetzt Standby“

0,5W

Art des elektrischen Displays

LCD /LED (Class1)

Seitenverhältnis

16:9

Bildschirmauflösung (Pixel)

1920 x 1080

Bildschirmdiagonale (cm / Zoll)

69cm / 27 Zoll

Sichtbare Bildschirmfläche

20,1dm²

Bildwiederholfrequenz / Reaktionszeit

60Hz / 8ms

Netzteil: Art der

Stromversorgung

Eingangsspannung

AC: 100-240V~50/60Hz

Ausgangsspannung

DC: 12V 4A

Eingangsspannung Gerät

12V 4A / 24V 2A

Durchschnittlicher Jahresverbrauch (kWh/1000h)

26kWh/1000h

Kontrast

3000:1

Helligkeit (cd/m²)

220 cd/m²

Farben

16,7M Farben

Betrachtungswinkel

V: 178° / H: 178°

TV Funktion

TV Standard

BG, DK, I, L/L

Kanäle (ATV / DVB-T/C/S)

100 / 1000 / 5000

Videotext (ATV / DTV)

1000 / 1000

Anschlüsse

Power Input (12V / 24V)

RJ45

CVBS OUT

Line OUT (L/R Cinch)

HMDI 1 (ARC)

HDMI 2

TV 1 (DVB_S/S2)

TV 2 (DVB-C/T2)

COAXIAL OUT

CI+ SLOT / DVD Laufwerk

1 / 1

MINI AV IN

KOPFHÖRER (3,5mm)

USB (5V / 500mA)

Bluetooth / WLAN

2.4GHz / 2.4GHz

DVD Wiedergabeformate

DVD, CD, CD-R/-RW, DVD-R/+R, DVD-RW/+RW, MP3, JPEG, VCD

OSD Sprache

English / Deutsch / Französisch usw.

AUDIO Ausgang

2x 8 Watt

Gewicht / Gewicht komplett

4,4Kg / 5,9Kg

Leistungsaufnahme MAXIMAL

48W

Spitzenluminanzverhältnis in %

<75%

Quecksilbergehalt in mg / Blei enthalten

0,0mg / Nein

VESA

100 x 100mm

Maße nur Gerät ohne Fuß: (B/T/H) in mm

637 x 51 x 379

Maße mit Fuß: (B/T/H) in mm

637 x 186 x 415

Änderungen von Design und Spezifikationen, auch ohne Vorankündigung vorbehalten.

Page 36

Luftfeuchtigkeit Lagerung und Betrieb

< 80%

Lagertemperatur

-10°C bis +60°C

Nutzungstemperatur

0°C bis 40°C

INFOS ZU LAGERUNG UND BETRIEB

VEREINFACHTE EU- KONFORMITÄTSERKLÄRUNG

Hiermit erklärt die UltraMedia GmbH & Co. Handels KG, dass der Funkanlagentyp LDDW27i+ der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU Konformitätserklärung kann unter der folgenden E-Mail-Adresse angefordert werden.

[email protected]

Wir wünschen Ihnen viel Freude mit dem Gerät.

Ihr UltraMedia Team

Page 37

GEWÄHRLEISTUNG

Page 38

English

Read all of the television instructions carefully before using the device. Keep the

instructions in a safe place for further use.

User manual

27“ (69cm)

TFT-LED-Smart TV with DVB-T/T2HD, DVB-S/S2, DVB-C,

DVD, CI+ Slot & Bluetooth

Model No.: LDDW27i+

Page 39

SAFETY INFORMATION

IMPORTANT SAFETY INSTRUCTIONS - PLEASE READ CAREFULLY BEFORE USE.

Follow the safety instructions on the back of the television.

Warning to prevent electrical shock. Do not remove any of the covers. No user serviceable parts in the device. Have the device serviced by qualified personnel.

This symbol indicates important operating / maintenance instructions for this device in the operating instructions.

This symbol indicates the risk of an electric shock due to lethal voltage in this device.

Follow the instructions below:



Do not use this TV near water. Use a slightly damp cloth for cleaning.



Do not cover any of the ventilation openings.

 

Set up the device according to the supplied quick start guide and these operating instructions.



Make sure that the cable of the power supply unit must not be crushed or kinked and avoid running the power cable over sharp edges. Disconnect the television from the mains during thunderstorms or if it is not going to



be used for a long time.

Keep the device away from splashing water and dripping water. No objects filled with liquids may be placed on the device.

NOTE:



IMPORTANT SAFETY INSTRUCTIONS This device complies with all current safety regulations. The following safety tips are intended to protect the user from careless use and the dangers that arise as a result.



Although this device has been manufactured with the greatest care and has undergone rigorous final inspection before it leaves the factory, as with any other electrical device, there is a possibility that problems may arise. In the event of smoke development, excessive heat development or any other unnatural phenomenon, immediately disconnect the device from the mains. The mains plug or device plug is used to separate the device from the mains and should



be easily accessible at all times. Only connect the device to power sources that meet the specifications of the device.



You can find this on the back of the device and in the operating instructions.



The mains socket should be close to the device and must be easy to reach. Pull power cord out of the socket by the plug. Never pull on the power cord itself, it



could be damaged and cause a short circuit. When using a multiple socket, do not connect too many devices to the multiple socket



to avoid overloading.



Keep rodents away from the device to avoid damaging the cables. To avoid injury, make sure that young children cannot reach or unplug the power cord



from the wall socket.



Do not place the device near heat sources. The case and the power cord could be damaged by the influence of heat.

Do not place any open heat sources (stoves, candles, etc.) near or on the TV set.

Page 40



The screen is made of plastic that can flake off if damaged. To prevent injuries, carefully collect sharp-edged plastic splinters. When setting up the device, make sure that the surface is firm and level.

 

To protect the device from lightning strikes, disconnect the device from the mains and pull out the antenna. Warning: Do not touch the RF antenna connector. Disconnect the device from the power supply if you are not going to use the device for



a long period of time or if you leave it unattended.



When setting up the device, make sure that there is sufficient ventilation. Never place the device near sources of heat and do not cover any of the ventilation openings.

Avoid direct sunlight on the device. Leave a space of 5 cm (2 ”) from the surroundings



when placing it on a shelf.



Keep water and moisture away from the device. Do not use the device in a wet or damp environment such as the bathroom, steam room or near a swimming pool. Do not use the device if moisture condensation can occur.

 

Any repairs may only be carried out by qualified specialists. Never open the device. Repairs that have not been carried out by qualified personnel



can be a possible cause of fires.



Liquids spilled into the device can cause serious damage. Switch the device OFF and disconnect it from the mains. Contact your dealer or customer service. Never remove the safety covers. There are neither usable nor serviceable components



inside the device. You would lose your warranty. The device may only be repaired by the manufacturer's service.



Never hit or shake the screen as this could damage the internal circuitry. Handle the remote control carefully and do not drop it.



Clean the device with a soft cloth. Never use solvents or oil-based liquids. For stubborn stains, you can use a damp cloth with diluted detergent.



Educate your children about how they use the Internet and do not let your children play with the device unsupervised. Ultramedia GmbH & Co. Handels KG is not responsible for the internet content shown.

Headphone warning notice

Listening to music loudly can lead to hearing impairment or complete hearing loss. Avoid listening to music with a volume level that is too high.

Installation site

Place the TV set on a stable and level surface. Avoid parking spaces with direct sunlight. Soft, indirect light is recommended for pleasant TV viewing. To avoid damaging the device, set up the television in such a way that no objects can swivel into the device. Make sure that no objects are placed in front of the remote control receiver of the TV set. This can mean that the device can no longer be operated with the remote control.

DISPOSAL INSTRUCTIONS

This symbol on the product or in the instructions means that the device as well as electrical and electronic devices and batteries must be disposed of separately from your household waste at the end of its service life. There are separate collection systems for recycling in the EU. For more information, please contact your local authority or your dealer.

Page 41

 Device

 Remote control

 230V power

supply

 TV stand (incl.

screws)

 User manual

 Active DVB-T

indoor antenna

 12V car

adapter

 2x AAA

batteries

INPUT

Open the input sources menu.

Device menu: Open / Close.

CH+

Switch up the program.

CH-

Switch down the program.

VOL+

Volume: louder

VOL-

Volume: quieter

Play / Pause.

Eject disc.

Power: On / Off (standby).

Infrared receiver keep free.

SCOPE OF DELIVERY

CONTROL BUTTONS ON THE DEVICE

The buttons for the local control are on the back of the device.

Front view:

Note:



Please keep the infrared receiver on the device free. Blocking the infrared receiver can lead to connection problems with the remote control.

Page 42

POWER INPUT

Connection for the power supply unit (DC: 12V / 24V)

RJ45

Network connection to the router for the Internet connection

CVBS OUT

Only reflects the picture (no sound) from the AV input.

LINE OUT (L/R Cinch)

Audio output for external devices: Headphones, amplifiers, etc.

HDMI 1 (ARC)

Connection for HDMI devices: Blu Ray player / soundbar etc.

HDMI 2

Connection for HDMI devices: Blu Ray player / Receiver etc.

TV1 (DVB-S/S2)

Connection of the satellite antenna.

TV2 DVB-C/T2HD)

Connection of the DVB-T antenna or the cable system.

COAXIAL (OUT)

Digital audio output for audio devices: Amplifiers / sound bars.

CI-SLOT

Slot for CI+ modules for decrypting encrypted TV programs.

MINI AV IN

Connection of external AV devices via adapter (not included) e.g. video recorder

EARPHONE

3.5mm headphone jack. The internal speakers are muted when in use.

USB (5V 500mA)

Connection for USB sticks and hard drives (max. 1TB).

Rear view:

Page 43

On / Off (Standby).

/ Mute

Mute (On / Off).

P.MODE

Select picture mode.

S.MODE

Select sound mode.

AUDIO

NICAM / A2

Change audio channel.

0-9

Enter the program number directly.

Set the number of digits for program switching.

Switch between the last two TV channels.

SOURCE

Show input sources.

DISPLAY

Opens the TV information bar.

▲

Navigation key: Up

▼

Navigation key: Down

◄

Navigation key: LEft

►

Navigation key: Right

Confirm menu item / open station list.

Menu: Open / Close

EXIT

Exit menu.

VOL (▲▼)

Volume: Louder / Quieter

AQT

Opens the menu item program.

SMART

Switch to the Smart TV mode.

/ Mouse

Mouse mode: Activate / Deactivate

CH (▲▼)

Switch programs: Up / Down

REMOTE CONTROL

The remote control uses infrared waves (IR). Point the remote control in the direction of the TV set. If the remote control is out of range or out of angle, the remote control may not work properly.

Page 44

COLORED BUTTONS

Quick buttons.

ANGLE

Adjust the angle when playing DVD. Only if available.

LANGUAGE

Set the DVD sound track.

DVD SETUP

Open the DVD settings menu.

DVD MENU

Open the Disc (root) menu.

TEXT

Play / pause

Activate teletext.

INDEX

Stop playback.

Open teletext index page.

REVEAL

Fast rewind.

Teletext: Acitivate / deactivate hidden characters.

SIZE

Fast forward.

Change the teletext size.

HOLD

Previous title / chapter.

Freeze teletext page.

SUBPAGE

Text title / chapter.

Change teletext sub-page bar.

Eject disc.

EPG

EPG menu: Open / close.

TV / RADIO

Change between TV and radio programs.

DVD TITLE

Change DVD titles

REC

Starts the USB recording.

FAV

Open favorites list.

A-B

Set A-B playback point.

ASPECT

Change the aspect ratio.

SLEEP

Set sleep timer.

REPEAT

Set playback mode.

T.SHIFT

Set TimeShift options.

SUBTITLE

Set subtitles.

Page 45

English

German

CI+ Slot

CI+ Steckplatz

CAM

Smart Card

Then slide the smart card into the module.

COMMON INTERFACE / CI – SLOT

This television is equipped with a CI + slot and supports the following digital standards: DVB -T / T2HD, DVB-S / S2 and DVB-C

Common interface / slot

The CI slot (CI +) was designed to accept conditional access modules (CAM) and smart cards and thus to be able to access Pay TV and other services. Contact your Pay TV service provider for more information about modules and subscriptions.

Note:



Conditional Access Modules and Smart Cards are sold separately.



Switch your television off before you insert the CI + module into the CI slot. Then slide the smart card into the CI + module.



Turn on the TV and make sure the source is DTV.

When the CAM is recognized, the following text is displayed on the screen: "CI module inserted". Wait a few seconds for the card to activate.

3. Now select the pay TV program you

want. Detailed information about the smart card used is displayed. Press the [OK] button to call up the CI menu. Refer to the module manual for details on the settings. If the module is removed, the following text is displayed on the screen: "CI module removed".

Page 46

Device on / off (standby)

TOGGLE SWITCH

Completely off (off) or standby (on).

SOURCE

Input source menu open / close.

▲▼◄►

Menu navigation (up / down / left / right).

Select or confirm a menu item. Open station list.

Open or close the main menu.

EXIT

Menu item back.

VOL+ / VOL-

Adjust the volume (louder / quieter).

CH▲ / CH▼

Switch programs (up / down).

/ MUTE

Mute the sound (On / Off).

SMART

Switch to Smart TV mode.

PREPARE THE DEVICE

Check that all required cables and connections are available.

Install the stand foot with the included screws.

Connect the included power supply or car adapter to the POWER INPUT socket of the device. Connect the other side of the power supply or car adapter to the appropriate voltage source.

Insert two AAA batteries into the supplied remote control.

Connect your satellite antenna (TV1) or cable system / DVB antenna (TV2) to the device.

Connect all other external devices (e.g. Blu Ray player, etc.) to the appropriate connections on the TV set.

Note:

 Place the TV set on a level and stable surface.

PREPARE THE DEVICE

FIRST INSTALLATION

Once you have connected the device and all devices, follow the next steps to carry out the initial installation of the device.

Press the toggle switch on the device so that it is on.

Press the / Power button to switch on the device.

A menu overlay for setting up the Smart TV appears on the screen.

Page 47

Press the OK button to get to the next menu item.

Now set the desired menu language.



Use the ▲ key to access the selection. Now press the ▲ or ▼ buttons to select the desired menu language.



Press the OK button to confirm the selection.



Note:

 German is set as default. If this is your selection, you can press the OK button

directly to go to the next menu item.

6. Once you have selected the desired language and confirmed it, press the OK button

again.

Network settings: Depending on the connection, you can make WLAN settings (wireless) or LAN settings (wired connection) to connect the device to your network.



LAN connection: Connect the LAN cable from your router to the RJ45 socket on the TV set. The network settings are made automatically (connection status: connected, the IP address is displayed here).

Page 48



WIFI connection: Press the ▲ button repeatedly until you are in the WLAN settings.

WIFI: In this menu you can switch the W-LAN function On / Off. IP: The IP address is displayed here if the device is connected to a network.

Network name: The W-LAN networks found are displayed here.

1) Select your W-LAN and press the OK button.

A password input window opens.

3) Press the OK button to open the keyboard for entering the password.

Enter your W-LAN password from the router.

Use the ▲ / ▼ / ◄ / ► buttons to select the letters / numbers /



characters. Confirm your entry with the OK button.

 

Once you have entered the password, navigate to the symbol

at the bottom right of the keyboard and press the OK button.

After you have successfully entered the password, the device is connected to the network.

Page 49

ATV

Select this menu item if you have connected an analog cable system or DVB-T antenna to the TV 2 connection.

Now press the OK button to confirm the network settings and to get to the next menu item. In this menu item you select the location / country of the device.



Use the ▲ buttons to go to the selection. Use the ▲ / ▼ / ◄ / ► buttons to select the desired country.



Press the OK button to confirm the country.



10.

Press the OK button and to confirm the country settings.

Select the menu item Finish and press the OK button to complete the initial

11.

installation.

12. Now you get to the Smart TV Home screen.

13.

A menu item opens. Confirm this by navigating to Allow and pressing the OK button.

INPUT SOURCES

1. Press the Source button to display the input sources.

2. Use the ◄ / ► buttons to select the different input sources.

Press the OK button to confirm the selection.

The following connections are available.

Page 50

DVB-T (T2HD)

Select this menu item if you have connected a digital DVB-T antenna to the TV 2 connection.

DVB-C

Select this menu item if you have connected a digital DVB-C cable system to the TV 2 connection.

DVB-S (S2)

Select this menu item if you have connected a digital DVB-S antenna to the TV 1 connection.

Select this menu item if you have connected an external device (e.g. video recorder) to the Mini AV IN connection. (Mini AV adapter not included).

DVD

Start the DVD function mode.

HDMI 1 (ARC)

Select this menu item if you have connected an external HDMI device (e.g. Blu Ray player) to the HDMI 1 connection.

HDMI 2

Select this menu item if you have connected an external HDMI device (e.g. Blu Ray player) to the HDMI 2 connection.

MEDIA

Select this menu item if you have connected a USB mass storage device (USB stick / USB hard drive) to the USB 1/2 port.

START CHANNEL SCAN

1. Press the Input button on the remote control.

Select the appropriate type of reception and confirm with the OK button.

DVB-T

 

DVB-C DVB-S



Now press the Menu button and select Programs.

4. Navigate to Automatic Search and press the OK button.

Select the appropriate settings based on your satellite system, DVB-T antenna or cable system and click on Search.

Press the OK button to start the search.

The search begins. The number of DTV / radio and data stations found during the search is displayed.

8. When the search is complete, the TV set displays the first TV channel in the channel list.

Note:



Switch the setting LCN option to Off. Otherwise the station list cannot be edited (sorted). For the DVB-S channel search, the scan mode: Preset Scan is cecommended.



TV MENU

In the TV menu you can make various settings for picture / sound and program settings. To open the TV menu you have to be in the input source ATV / DVB-T / DVB-C or DVB-S.

Press the Source button and select one of the following input sources: ATV / DVB-T /

DVB-C / DVB-S

Now press the MENU button to open the TV menu.

The following setting options are available in the TV menu.

Image / Sound / Program / Function / Time

Page 51

Picture Mode

The following preset picture modes are available in Picture Mode.

 Vivid (Fixed picture settings.)  Standard (Fixed picture settings.)  Movie (Fixed picture settings.)  User (brightness and contrast can be adjusted).

Contrast

Set the contrast (only available in Picture mode: User).

Brightness

Set the brightness (only available in Picture mode: User).

Color

Adjust the color saturation.

Sharpness

Adjust the Sharpness.

Aspect Ratio

Set the aspect ratio based on the content of the picture.

 16: 9  Zoom 1  Zoom 2  Point to point  4: 3

HDMI Mode

Set the HDMI mode.

 Video mode: Recommended for video playback.  PC mode: When a PC is connected and the complete picture

is not displayed.

Color Temperature

Set the color temperature.

 Cold: The picture is bluish.  Normal: The picture is adjusted to neutral.  Warm: The picture is set reddish.

Noise Reduction

Set the level of noise reduction.

 Off: Noise reduction is deactivated.  Low: Smallest noise reduction setting.


In the Image menu you can adjust and save the picture settings according to your needs.

1. Press the MENU button to open the TV menu.

2. Use the ▲ ▼ ◄► buttons to select the Image menu item.

3. Press the OK button to enter the Image menu.

4. The following menu items are available in the Image menu:

Page 52

 Medium: Medium noise reduction setting.  High: Highest noise reduction setting.  Auto: Automatic noise reduction setting.

Sound Mode

The following preset sound modes are available in the sound mode.

 Standard (Fixed sound settings.)  Sport (Fixed sound settings.)  Movie (Fixed sound settings.)  Music (Fixed sound settings.)  User (the equalizer can be adjusted manually).

Equaliser

Adjust the 5 band equalizer to your needs. The equalizer is only available in the User sound mode.

Balance

Changes the balance between the left / right speaker.

 0: Neutral setting.  - 1 to -50: Shifts the sound to the left speaker until the right

speaker is completely deactivated at -50.

 1 to 50: Shifts the sound to the right speaker until the left

speaker is completely deactivated at 50.

Auto Volume

If the setting is set to On, the TV set automatically regulates different volume outputs to the same level.

 On  Off

Surround

If the setting is set to On, the device automatically emits virtual surround sound.

 On  Off

SPDIF Mode

Sets the output format for the digital audio output "COAX" and “Bluetooth” output

 Off  PCM  RAW  Auto

Audio Only

Deactivates the picture to save power, e.g. when listening to a radio station without picture content.

 On  Off

SOUND

In the Sound menu you can adjust and save the sound settings to suit your needs.

1. Press the MENU button to open the TV menu.

2. Use the ▲ ▼ ◄► buttons to select the Sound menu item.

3. Press the OK button to enter the Sound menu.

4. The following menu items are available in the Sound menu:

Page 53

DVB-S

Automatic Search

Starts the automatic station search.

Country Select: Select the country according to the installation site.

Scan Mode: Select the scan mode.

 Preset Scan (recommended)  Default  Network  Blind scan  Fast scan

Operator: Can only be selected for the Fast Scan function. Select the provider.

Satellite: Select the satellite.

Channel Type: Select the channel type.

 All  Scramble  Free

Service Type: Select the service type

 All  DTV  Radio

LCN Option: Set the LCN option On or Off. If LCN is set to On, the yellow button in the Channel Edit menu is deactivated.

Search: Starts the search.

DVBS Manual Search

Starts the manual station search. The stations are added to the station list.

Satellite: Select the satellite.

Transponder: Select the transponder.

Channel Type: Select the channel type.

 All  Encrypted

Service type: Select the service type

 All  DTV

PROGRAM

In the Program menu, you can adapt the program settings to your needs and save them.

1. Press the INPUT button and choose between:

 DVB-S  DVB-C  DVB-T

2. Press the MENU button to open the TV menu.

3. Use the ▲ ▼ ◄► buttons to select the Program menu item.

4. Press the OK button to enter the Program menu.

5. The following menu items are available in the Program menu:

Page 54

 Radio

Search: Starts the search.

Signal Quality: Shows the signal quality.

Signal Strength: shows the signal strength.

5V Antenna Feedback

Set the 5V Antenna Feedback for active external antennas to On.

Channel Edit

Edit the channel list.

Red button: Delete a selected channel.

Yellow button: Move a selected channel to the desired position.

Blue button: Lets you skip the marked station when switching

through.

FAV: Marks the selected station with a heart.

 Favorite List: Press the FAV button when the menu is

closed to open the favorites list.

Satellite setting

(Satellite /

transponder)

Manage the transponders or satellites and set the LNB settings.

EPG button: Switch between the satellite and transponder list.

Red button: Delete a selected transponder or satellite.

Green button: Edit a selected transponder or satellite.

Yellow button: Add a new transponder or satellite.

Blue button: Start the search on a selected transponder or

satellite. The existing station list is deleted.

Page 55

Satellite setting (LNB

setting)

Note:

 Normally, no adjustment has to be made in the LNB

settings. The setting is only recommended for

experienced users.

 Select the desired Satellite and press the ► button to get

to the LNB setting.

LNB Type: Set the setting based on your LNB.

LNB Power: Set the LNB voltage for the horizontal / vertical

switching.

 13V / 18v.  Off

22Khz: Control signal for low / high switching.

 Auto  On  Off

Unicable Setting: Set the Unicable setting according to your Unicable satellite system.

 IF frequency: Select the IF (ID) corresponding to your LNB

or multiswitch and enter the frequency.

 Satellite position: Select satellite position: SatA, SatB

Burst: Set the tone burst on or off according to your satellite

system.

DISEqC 1.0: Only active when DISEqC 1.1 is switched off. Set the LNB based on your multiswitch configuration.

DISEqC 1.1: Only active when DISEqC 1.0 is switched off. Set the setting based on your LNB / multiswitch configuration.

DISEqC 1.2: Motor settings. Activates the Limit Settings menu item.

Motor Setting: Only active when DISEqC 1.2 is set to On. Set the position settings for the satellite.

CI Information

Displays information about the inserted CI module and the card. Only active when a module is inserted. The module and card are not included in the scope of delivery and must be purchased separately from the reception provider.

Signal Information

Shows reception information of the selected station. Only active if a station has been found.

DVB-T

Auto Search

Starts the automatic station search.

Country Select: Select the country according to the installation site.

Search Type: select the search type.

 ATV / DTV  DTV

LCN Option: Set the LCN option On or Off. If LCN is set to On, the yellow button in the Channel edit menu is deactivated.

Page 56

Search: Starts the search.

DVBT Manual Search

Starts the manual station search. The stations are added to the station list.

Frequency: Displays the frequency of the transmitter.

Current CH: Select the program. At the same time, the frequency

is adjusted.

Search: Starts the search.

Signal Quality: Shows the signal quality.

Signal strength: Shows the signal strength.

5V Antenna Feedback

Set the 5V Antenna Feedback for active external antennas to On.

Channel Edit

Edit the channel list.

Red button: Delete a selected channel.

Yellow button: Move a selected channel to the desired position.

Blue button: lets you skip the marked station when switching

through.

FAV: Marks the selected station with a heart.

 Favorite list: Press the FAV button when the menu is

closed to open the favorites list.

CI Information

Signal Information

Shows reception information of the selected station. Only active if a station has been found.

DVB-C

Auto Search

Starts the automatic search.

Country Select: Select the country according to the installation site.

Scan Mode: Select the scan mode.

 Full Scan  Network  Advance

Search Type: select the search type.

 ATV / DTV  DTV

Frequency: Only available for Network and Advance search type.

 Auto  Manual

Network ID: Only available for Network and Advance search type.

 Auto  Manual

Page 57

LCN option: Set the LCN option On or Off. If LCN is set to On, the yellow button in the Channel Edit menu is deactivated.

Search: Starts the search.

DVBC Manual Search

Starts the manual station search. The stations are added to the station list.

Frequency: Set the frequency.

Symbol Rate: Is set to Auto.

Search: Starts the search.

Signal quality: Shows the signal quality.

Signal strength: Shows the signal strength.

5V Antenna Feedback

Set the 5V Antenna Feedback for active external antennas to On.

Channel Edit

Edit the channel list.

Red button: Delete a selected channel.

Yellow button: Move a selected channel to the desired position.

Blue button: lets you skip the marked station when switching

through.

FAV: Marks the selected station with a heart.

 Favorite List: Press the FAV button when the menu is

closed to open the favorites list.

CI Information

Signal Information

Shows reception information of the selected station. Only active if a station has been found.

OSD Time

Set the time after which the menu display is closed if no operation takes place.

Lock

System lock: Set the system lock to On to access the following menu items. Default password is: 0000

 Parental Control: Set a value for parental control in order

to protect TV content that is harmful to minors with a password.

 Channel Lock: lock individual TV channels. The

transmitters are secured with a password entry.

FUNCTION

In the function menu you can adapt various general settings to your needs and save them.

1. Press the MENU button to open the TV menu.

2. Use the ▲ ▼ ◄► buttons to select the Function menu item.

3. Press the OK button to enter the Function menu.

4. The following menu items are available in the Function menu:

Page 58

 Set Password: Here you can set a new password. Please

make a note of the new password. The default password is: 0000

Hotel: Various standard settings can be made here.

 Hotel Mode: Set the Hotel Mode On or Off.

 Key Lock: Set the lock for the local control on the device

On or Off.

 Menu Lock: Set the menu lock On or Off. If the menu lock

is activated, a password request appears when the menu button is pressed.

 Scan Lock: Set the search lock On or Off. If the search

lock is set to On, the menu item Auto Search is locked.

 Input Lock: Set the Lock Source On or Off to lock the

desired input sources. The current input source cannot be locked.

 Default Source: Select an Input Source with which the

device should start.

 Channel Type: Select the channel type. Only active if

ATV, DVB-T, DVB-C or DVB-S is selected as the default

source and stations are available in the station list.

 Default channel: Select the station with which the device

should start. Only active if ATV, DVB-T, DVB-C or DVB-S is selected as the default source and there are stations in the station list.

 Max Volume: Set the maximum volume level that the

user can set.

 Default volume: Set the volume at which the device

should start.

 Import: Import the exported hotel mode settings and

channel list.

 Export: Export the set hotel mode settings and the

channel list.

 Language: Set the default menu language.

 Aspect ratio: Set the standard aspect ratio.

 Restore: Resets the hotel mode to the default setting.

CEC

Set the HDMI CEC settings. The option only applies to devices connected to the HDMI 1 and HDMI 2 ports.

CEC: Activates the CEC setting and operation of other compatible devices with the TV remote control.

Auto Standby: Switches connected devices off when the TV set is switched off.

Auto switch on: Switches connected devices on when the TV set is switched on.

ARC: Transmits the audio signal via HDMI 1 to externally connected devices (e.g. soundbars).

Page 59

Device list: Displays the devices connected to the HDMI 1 and HDMI 2 connectors.

PVR-List

Manage the saved recordings.

Red button: Deletes the selected recording.

OK button: Starts playback of the selected recording.

► Button: Press the ► button to select Window mode. Then press the OK button to switch to full screen mode.

PVR Option

Set the settings for the recordings.

Select Disk: Select the recording medium.

Time Shift Size: Set the maximum size of the Time Shift file.

Format Disk: Prepare the USB storage medium for the

recordings. Please note that when formatting the USB storage, all saved files will be deleted.

Speed Check: Test the speed of the USB storage.

Blue Screen

Set the background image for the signal sources when there is no signal.

 On: Blue screen  Off: Black screen.

Teletext Language

Select the teletext language.

Audio Language

Setting

Select the audio language of the selected TV channel. Can also be selected using the NICAM/A2 button.

Audio Language

Set the Preferred Audio Language to be selected automatically.

Second Audio

Language

Set the secondary audio language to be selected automatically.

Subtitle Language

Setting

Select the subtitle of the selected TV channel. Can also be selected using the SUBTITLE button.

Subtitle Language

Set the preferred subtitle language to be selected automatically.

Second Subtitle

Language

Set the secondary subtitle language to be selected automatically.

H.O.H

This option is for people with a hearing loss. The subtitle is activated automatically.

Reset

This menu item resets all the settings made (picture / sound) to the delivery status and the device switches itself off and then on again. The station list and LNB settings are not reset.

TIME

In the Time menu you can adjust and save time settings to suit your needs.

1. Press the MENU button to open the TV menu.

2. Use the ▲ ▼ ◄► buttons to select the Time menu item.

Page 60

Date

Displays the date. Cannot be set manually. Is set via the TV signal.

Current Time

Displays the time. Cannot be set manually. Is set via the TV signal.

Sleep Timer

Set a time after which the device should automatically switch to standby mode. Can also be set using the SLEEP button.

Auto Standby

Set the time after which the device should automatically switch to standby mode if no operation takes place.

EPG

Open / close EPG menu.

▲▼◄►

Navigate in the menu.

RED button

Programming a USB recording

Yellow button

Shows the programmed recordings.

Blue button

Set up a reminder for a program.

3. Press the OK button to enter the Time menu.

4. The following menu items are available in the Time menu:

EPG

1. Press the EPG button to open or close the EPG menu.

2. You can use the following buttons to operate the EPG menu.

PROGRAM USB RECORDING

1. Insert an empty USB stick or a hard drive into the USB port of the device.

2. Press the MENU button and navigate to Function.

3. Press the OK button and select the PVR option menu item.

4. Press the OK button to open the menu.

5. Under Select Disk, select the USB storage device on which the recordings are to be saved.

6. Then go to Format hard disk so that the USB storage device is brought into the correct format.

Attention:  When formatting, all data will be deleted from the USB memory.

7. The USB storage device is now prepared for recording.

Page 61

Home

Certified Fresh Movies: Shows currently popular movies.

Functional Zone: The following functions are available:

 Source: Displays the input sources. Can also be displayed

via the input key.

 Media: Opens the media menu for USB playback. Picture

/ music / video

 Recently: shows the recently opened apps.  My Apps: shows the installed apps.  Eshare: Set up your smartphone to operate the TV set. To

do this, download the Eshare app on your Android or Apple smartphone and scan the QR code on the TV screen to connect the devices. Please note that the devices must be in the same network.

Top Apps: Shows the most popular apps.

Video

Displays various film-based content.

Kids

Displays various child-based content.

Music

Displays various music-based content.

Sports

Displays various sports-based content.

Education

Displays various education-based content.

Network & Internet

WIFI: Activate (On) or deactivate (Off) the WLAN function.

Available networks: Shows available WIFI networks.

Start recording:

There are two ways to start a recording.

 Press the REC button on the remote control and the recording starts.  Press the EPG button to program a recording.

SMART TV

Various Internet-based content and apps are available to you in Smart TV mode.

1. Press the Smart button to switch to the Smart TV area.

2. There are various settings and categories in the Smart TV area:

SMART TV SETTINGS

In the Smart TV settings menu, you can adapt and save various device-related settings to suit your needs.

Use the ▲ ▼ ◄► buttons to navigate to the gear symbol in the upper area of

the screen. Press the OK button to enter the Smart TV settings.

The following settings are available in the menu.

Page 62

Other options:

 Add new network: Manually add a new network.  Scanning always available: Set whether apps and Google

services should search for networks even when WIFI is deactivated. On / Off.

Ethernet (LAN) Proxy settings: Set up the proxy settings manually.

Recommended only for experienced user.

IP-Einstellungen: Configure the IP settings manually. Recommended only for experienced users.

Accounts & Sign In

Take control of your accounts or sign in to apps.

Apps

In this menu you can view and manage all installed apps and define permissions.

Device Preferences

In this menu you can make general settings for the Android operating system.

About: In this menu you will find information such as device name, status, version, etc.

System Update: In this menu you determine whether updates should be carried out automatically or check whether an update is available.

Date & Time: Set the following items:

 Automatic date & time: Set whether the time should be

updated via the network or via the TV information. Set the option to Off to set the time and date manually.

 Set time zone: Set the time zone based on the

installation location.

 Use 24-hour format: Set whether the time should be

displayed in the 24 hour format (On) or in the 12 hour format (Off).

Language: Set the menu language. The following are available: English, German, Spanish, French, Dutch, etc.

Keyboard: Here you can set various settings for the menu keyboard that is displayed.

Sound: Set the system sounds On or Off.

Storage: In this menu you can see the existing and available

memory and manage it (delete apps).

Google: In this menu you can define the Google related settings.

Reset: Reset the device to the factory settings. All settings will be

deleted. The device restarts and is then in the initial installation.

Bluetooth

In this menu you can pair an external Bluetooth device (e.g. loudspeaker, soundbar) with the TV set in order to transmit the TV sound to another device.

1. Select the desired device and press the OK button to

pair the devices.

 If a device is connected, Paired is displayed

under the device.

Page 63

 Click on the paired device to manage it.

2. The following options are available under the Add

Accessories menu item:

Bluetooth: Set the Bluetooth function On or Off.

Bluetooth and speaker output together: Set whether TV and

Bluetooth sound should be output at the same time.

 On: TV and Bluetooth sound are output.  Off: Bluetooth sound is output. TV speaker are muted.

Bluetooth devices: The device found are displayed here. Click on the desired device to connect the devices.

IMirror:

Is an app to mirror Apple smartphones and tablets on the TV.

1. Start the app on the TV set and start the Airplay function on

your Apple smartphone / tablet.

2. Search for the TV set on the smartphone and select it.

3. The devices are then connected and the smartphone display

is shown on the TV.

Note:

 The devices must be in the same network.

Wi-Fi Display Sink

Is an app to mirror Android smartphones and tablets on the TV.

1. Start the app on the TV set and start the Smart View or Miracast function/App on your Android smartphone /

tablet.

2. Search for the TV set on the smartphone and select it.

3. The devices are then connected and the smartphone display

is shown on the TV.

Note:

 The devices do not have to be in the same network

if the direct WLAN function is supported by your Android device.

SMARTPHONE MIRROR

To mirror a smartphone on the TV set, please proceed as follows.

1. Press the Home button.

2. Navigate to Features and select My Apps.

3. The following apps are available:

DVD

To switch to DVD mode, proceed as follows:

1. Press the Source button and select DVD.

2. The device switches to DVD mode and displays the following information.  No disc: There is no CD / DVD in the drive.

3. Insert a CD / DVD with the printed side towards the back of the device into the DVD

drive on the right. Only push the disc a short distance into the drive bay. The disc will be drawn in automatically.

Page 64

▲ / ▼ / ◄ / ► /

Select the menu items in the disc settings menu and confirm. Rewind

Fast forward

Previous chapter

Next chapter

Play / pause

Stop playback

Eject disk

ANGLE

Adjust the angle when playing DVD. Only if available.

LANGUAGE

Set the DVD sound track.

DVD SETUP

Open the DVD settings menu.

DVD MENU

Open the Dic (Root) menu.

General

TV Display: Set the aspect ratio.

OSD Language: Select the language for the disc settings menu.

Last Memory: Set whether the disc should start from the last

playback (On) or always start from the beginning (Off).

Audio

Downmix: Select the output sound format.

 LT / RT: A mono signal is output to the left and right

speakers.

 Stereo: A stereo sound signal is output.

Dolby

Dynamic: Set the Dolby dynamic range.

Video

Sharpness: Adjust the sharpness.

Brightness: Adjust the brightness.

Contrast: Adjust the contrast.

Preference

TV Type: You can choose between PAL / Multi / NTSC

Audio: Select the preferred language for disc playback.

4. Playback starts automatically.

5. Use the following buttons to control disc playback:

Disk settings menu

1. In DVD mode, press the D.SET button to open or close the disc settings menu.

Note:  Use the ◄ key to return to the previous menu item.

2. The following setting options are available in the menu.

Page 65

Subtitle: Select the preferred subtitle language for disc playback.

Disc Menu: Select the preferred disk menu language.

Parental: Select the level for the protection of minors. If a disc of a

higher age is inserted, a password request appears.

Password: Adjust the password. The standard password is: 0000

Default: Resets the settings in the disc settings menu to the default

values.

Page 66

Media

Format

Codec

Remark

Video

Audio

Movie

.avi

MJPEG

MP3, WMA, AAC,

PCM

Max. Resolution: 1280x720

Max. Frame rate: 60fps

Max. data rate: 20Mbps

Xvid, MPEG-4, H-

265, WMV9/VC-1

Max. Resolution:1920x1080

Max. Frame rate: 60fps

Max. data rate: 150Mbps

.mp4

MEPG

MPEG-2, MPEG-

4, H265, Xvid,

MJPEG

MP3, AAC, PCM

.ts

.trp

MPEG-1, MPEG-

2, H.265, VC-1

MP1, MP2, MP3,

AAC

.mpg

.mpeg

MPEG-1, MPEG-2

MP1, MP2, MP3,

AAC, PCM

.mkv

MPEG-2/4, H.265

MP3, AAC

.mov

MPEG-4, H.265,

MJPEG

AAC, PCM

.vob

MPEG-2

MP1, MP2, MP3,

PCM

.rm

.rmvb

RV30, RV40

AAC, COOK

Max. Resolution: 1920x1080


.jpg

Max. Resolution: 13986x4000

.jpeg

.bmp

Max. Resolution: 3648x2736

Pixel depth: 8 / 24 / 32 Bit

.png Max. Resolution: 3648x2736

Music

MP3

AAC

MPEG2 AAC (LC)

MPEG4 AAC LC

M4A

WMA

WMAV7 / V8 / V9

TECHNICAL DATA USB CONNECTION

USB output voltage: 5V / 500mA (not suitable for charging external devices)

USB Stick size: Max. 1TB

USB Fhard drive: Max 1TB

Format: FAT / FAT32 and NTSF (NTSF not for USB record)

Errors and technical changes reserved.

Page 67

EASY TROUBLESHOOTING

If the screen fails or the performance drops significantly, check the TV set using the following instructions: Also check connected devices to find the source of the problem. If the screen still does not work as expected, contact customer support.

No power

 Check whether the power supply unit or the car adapter is connected to the TV set.  Check that the toggle switch is on.

No picture or no sound

 Check whether the power supply unit or the car adapter is connected to the TV set.  Check the picture and sound settings.  Check whether the antenna / cable system / satellite antenna is correctly connected.  Switch to another program.  Check that the connected devices (e.g. receiver) are correctly connected.

Bad picture quality

 Check that the antenna cable is properly connected.  Check the manual TV tuning of the TV channel.  Change the picture settings: brightness, color, sharpness, contrast and hue. Make sure

the TV is not in the vicinity of other electrical appliances that may cause radio frequency interference.

No colour

 Adjust the color settings.  Check that the selected program is broadcast in color.  Make sure the channel is tuned properly.

The TV does not respond to the remote control

 Make sure there are no obstacles between the remote control and the TV.  Make sure the remote control is within easy reach.  Make sure the batteries in the remote control are not empty.

No internet content will be played

 Check in the network settings whether the TV set is connected to your router.  Check the settings of your router.

This television is intended for household use and is classified as harmless from the point of view of electromagnetic waves. Therefore, you can use the device anywhere, including residential areas.

Page 68

DATA SHEET LDDW27i+

Device type

LDDW27i+

Manufacturer

Reflexion

Energy efficiency class (standard SD)

Power consumption "On" (standard SD)

26W

Power consumption "off" / standby

0W / 0,4W

Power consumption "networked standby"

0,5W

Type of electrical display

LCD /LED (Class1)

Aspect ratio

16:9

Screen resolution (Pixel)

1920 x 1080

Screen diagonal (cm / inch)

69cm / 27 inch

Visible screen area

20,1dm²

Refresh rate / response time

60Hz / 8ms

Power supply

type

Input voltage

AC: 100-240V~50/60Hz

Output voltage

DC: 12V 4A

Input voltage device

12V 4A / 24V 2A

Average annual consumption (kWh / 1000h)

26kWh / 1000h

Contrast

3000:1

Brightness (cd / m²)

220 cd/m²

Colours

16,7M colours

Viewing angle

V: 178° / H: 178°

TV function

TV standard

BG, DK, I, L/L

Channels (ATV/DVB-T/C/S)

100 / 1000 / 5000

Teletext (ATV / DTV)

1000 / 1000

Connections

Power Input (12V / 24V)

RJ45

CVBS OUT

Line OUT (L/R Cinch)

HMDI 1 (ARC)

HDMI 2

TV 1 (DVB-S/S2)

TV 2 (DVB-C/T2)

COAXIAL OUT

CI+ SLOT / DVD drive

1 / 1

MINI AV IN

EARPHONE (3,5mm)

USB (5V / 500mA)

Bluetooth / WLAN

2.4GHz / 2.4GHz

DVD playback formats

DVD, CD, CD-R/-RW, DVD-R/+R, DVD-RW/+RW, MP3, JPEG, VCD

OSD language

English / German / France etc.

Audio output

2x 8 W

Weight with TV stand / Weight complete

4,4Kg / 5,9Kg

MAXIMUM power consumption

48W

Peak luminance ratio in%

<75%

Mercury content contained in mg / lead

0,0mg / No

VESA

100 x 100mm

Dimensions without TV stand: (W / D / H) in mm

637 x 51 x 379

Dimensions with foot: (W / D / H) in mm

637 x 186 x 415

Design and specifications are subject to change without notice

Page 69

Humidity storage and operation

< 80%

Storage temperature

-10°C to +60°C

Usage temperature

0°C to 40°C

INFORMATION ON STORAGE AND OPERATION

SIMPLIFIED EU DECLARATION OF CONFORMITY

Hereby, UltraMedia GmbH & Co. Handels KG declares that the radio equipment type LDDW27i+ is in compliance with Directive 2014/53 / EU.

The full text of the EU Declaration of Conformity can be requested at the following email address.

[email protected]

We hope you enjoy using the device.

Your UltraMedia team

Page 70

WARRANTY
