LDD 2450

23.6“ TFT-LED TV MIT DVB-C, DVB-T,

DVB-S2, CI+ SLOT & DVD LAUFWERK

BEDIENUNGSANLEITUNG

Bitte lesen Sie sich diese Anleitung gut durch, bevor Sie das Produkt

benutzen. Heben Sie diese für den weiteren Gebrauch auf.

Inhaltsverzeichnis

1. SICHERHEITSHINWEISE .............................................................4

2. BENUTZUNGSHINWEISE ............................................................5

3. LIEFERUMFANG............................................................................8

4. MONTAGE & DEMONTAGE DES STANDFUSSES....................9

5. ANSICHT TV/MONITOR .............................................................10

6. FERNBEDIENUNG.......................................................................12

6.1 TASTENBELEGUNG..............................................................13

6.2 EINSETZEN DER BATTERIEN.............................................14

7. ANSCHLÜSSE UND BEDIENUNGSHINWEISE .......................15

7.1 ANSCHLUSS DES LED TV/MONITOR................................15

7.2 TV/MONITOR BEDIENUNGSHINWEISE............................17

7.3 FERNSEHPROGRAMME ANSCHAUEN .............................18

7.4 AV-QUELLEN AUSWÄHLEN (AV/SCART/HDMI/MEDIA)19

7.5 PC BILDSCHIRM....................................................................20

7.6 VIDEOTEXT (TELETEXT) AUFRUFEN (OPTIONAL).......20

7.7 ERSTINSTALLATION ............................................................21

8. MENÜPARAMETER UND EINSTELLUNGEN..........................22

8.1 KANAL ....................................................................................23

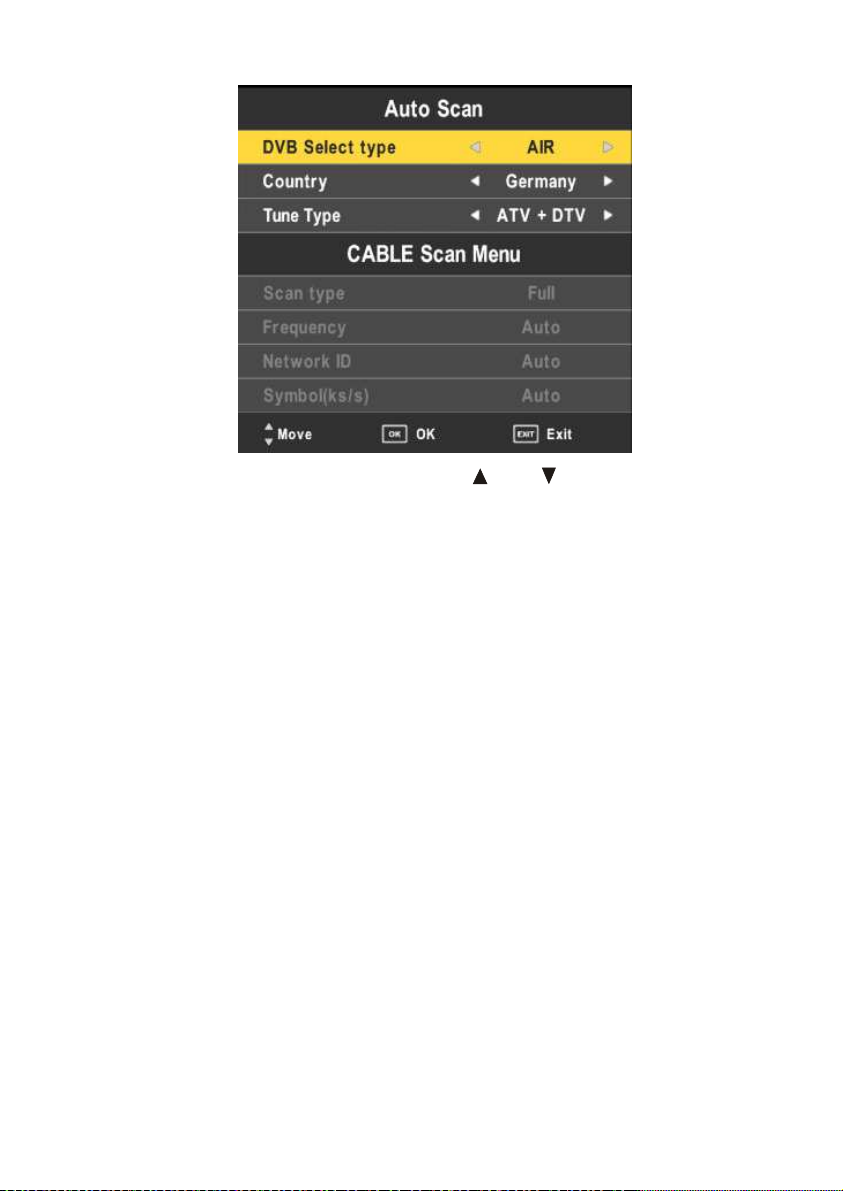

8.1.1 AUTOMATISCHE SENDERSUCHE...............................23

8.1.2 MANUELLE SENDERSUCHE........................................25

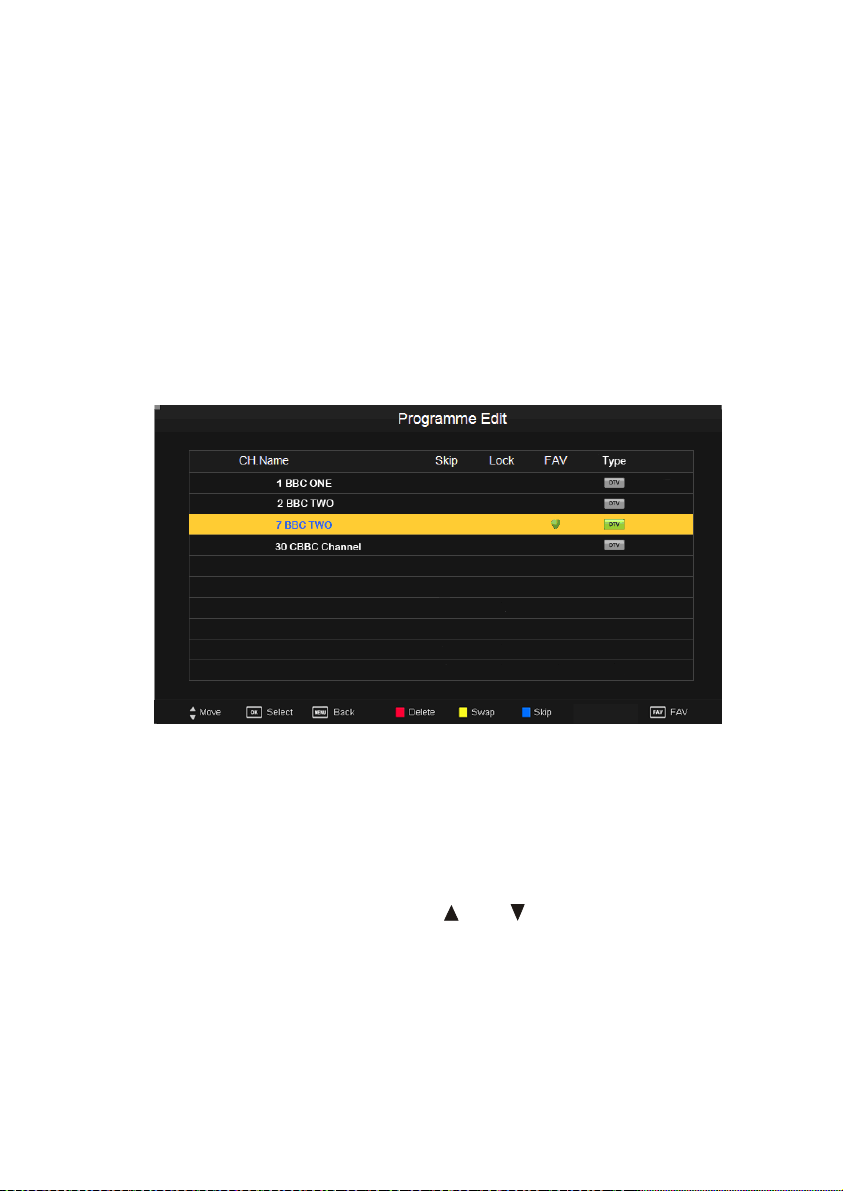

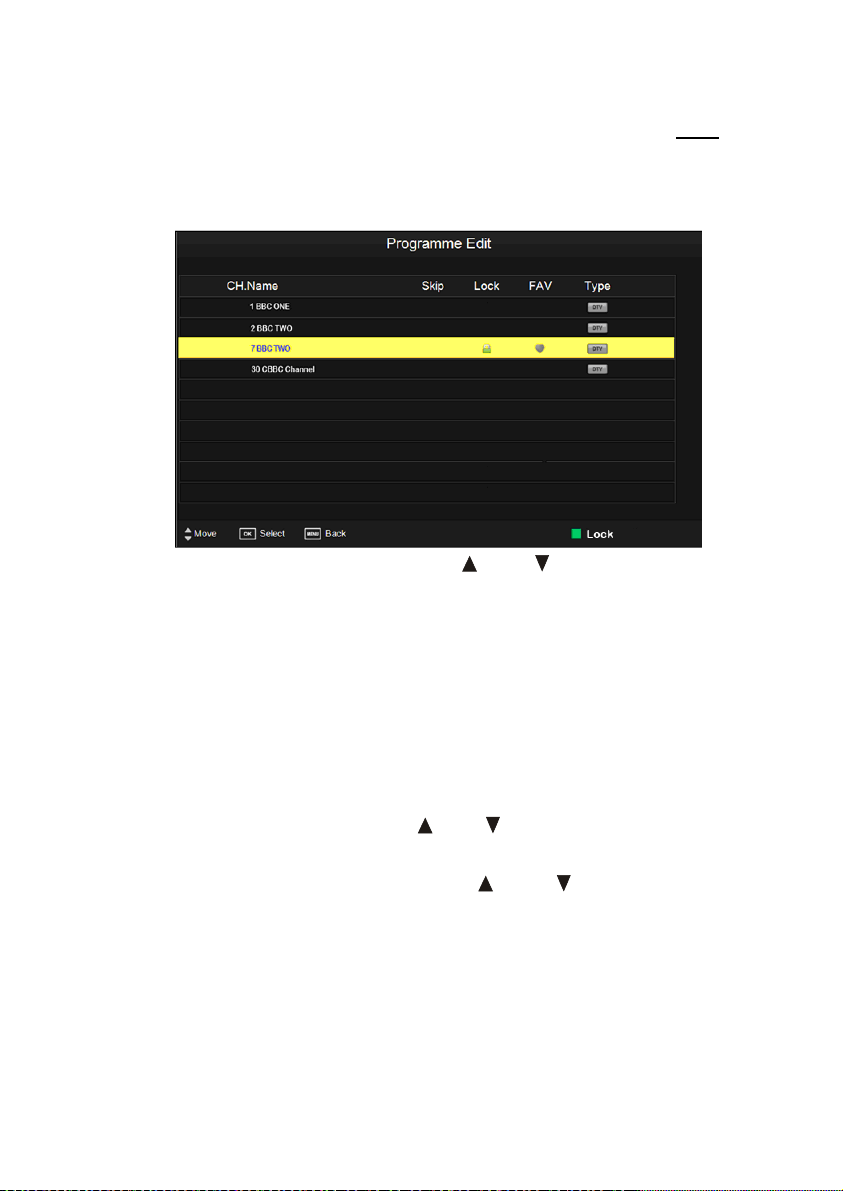

8.1.3 PROGRAMME BEARBEITEN........................................26

8.1.4 SIGNALINFORMATIONEN............................................27

8.1.5 CI INFORMATIONEN .....................................................28

8.1.6 AUFNAHME STARTEN ..................................................28

8.1.7 GESPEICHERTE AUFNAHMEN ....................................28

8.1.8 TIMERAUFNAHME ........................................................29

8.1.9 TIMERLISTE ....................................................................29

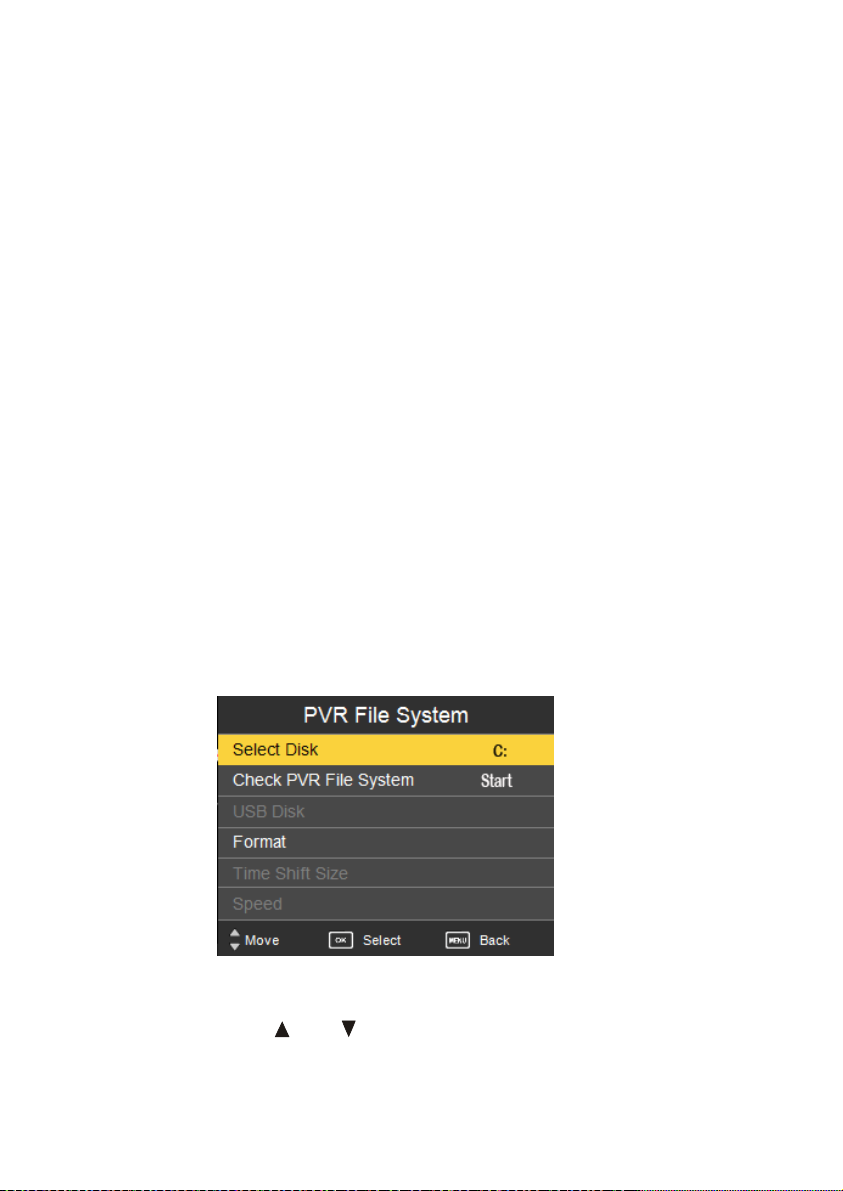

8.1.10 PVR DATEISYSTEM .....................................................29

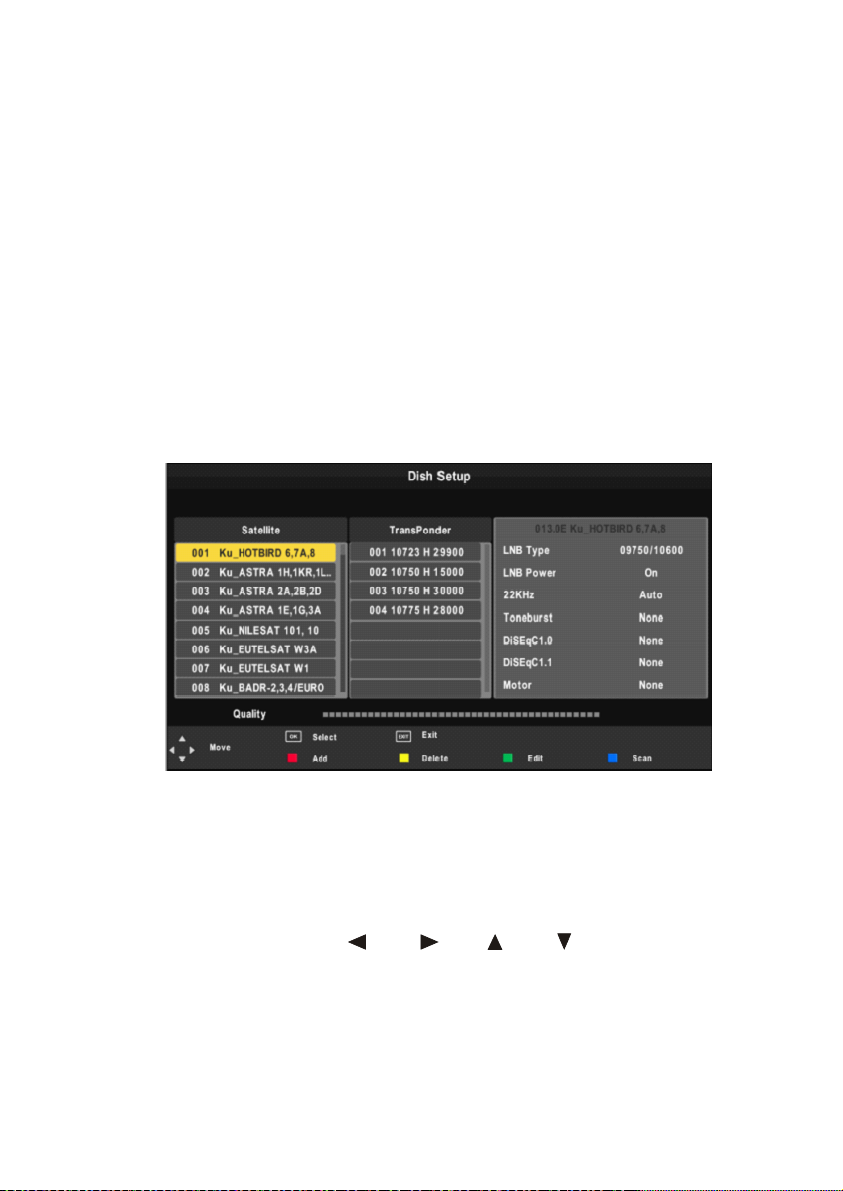

8.1.11 SATELLITENEINSTELLUNGEN .................................30

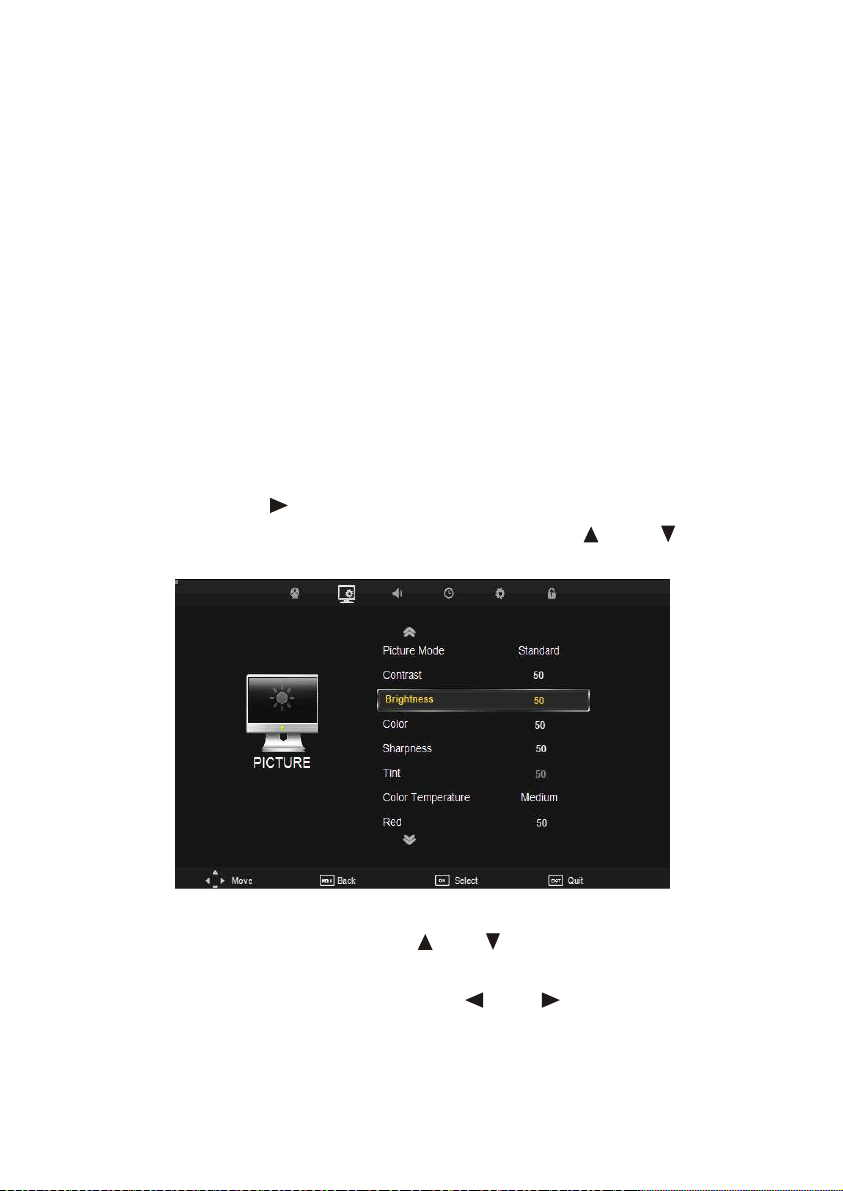

8.2 BILD.........................................................................................31

8.2.1 BILDMODUS....................................................................31

8.2.2 KONTRAST / HELLIGKEIT / FARBE / SCHÄRFE /

FARBTON..................................................................................32

8.2.3 FARBTEMPERATUR.......................................................32

8.2.4 ROT / GRÜN / BLAU.......................................................32

8.2.5 SEITENVERHÄLTNIS.....................................................32

8.2.6 RAUSCHREDUKTION....................................................33

8.2.7 PC-KONFIGURATION.....................................................33

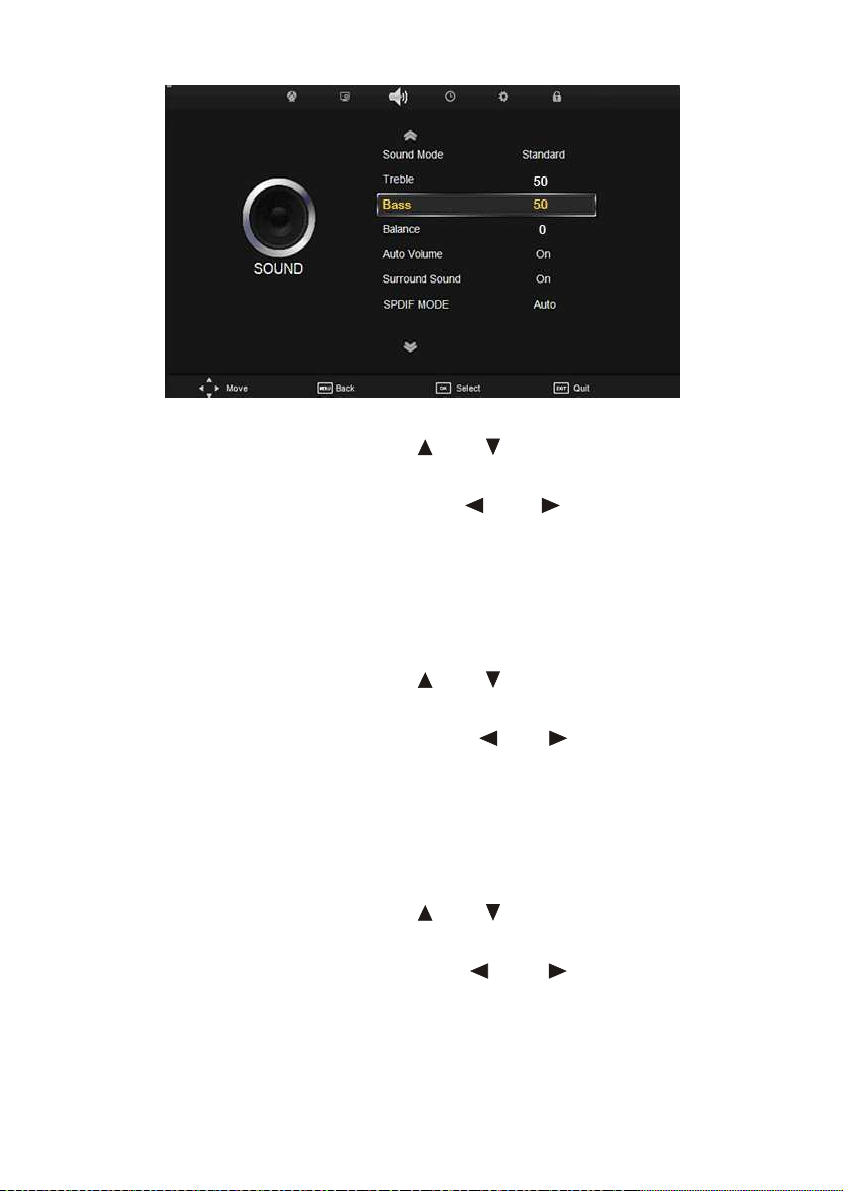

8.3 TON..........................................................................................33

8.3.1 EFFEKT.............................................................................34

8.3.2 HÖHEN / TIEFEN.............................................................34

8.3.3 BALANCE ........................................................................34

8.3.4 AUTOMATISCHE LAUTSTÄRKE .................................35

8.3.5 SURROUND SOUND.......................................................35

8.3.6 SPDIF MODE....................................................................35

8.4 ZEIT .........................................................................................35

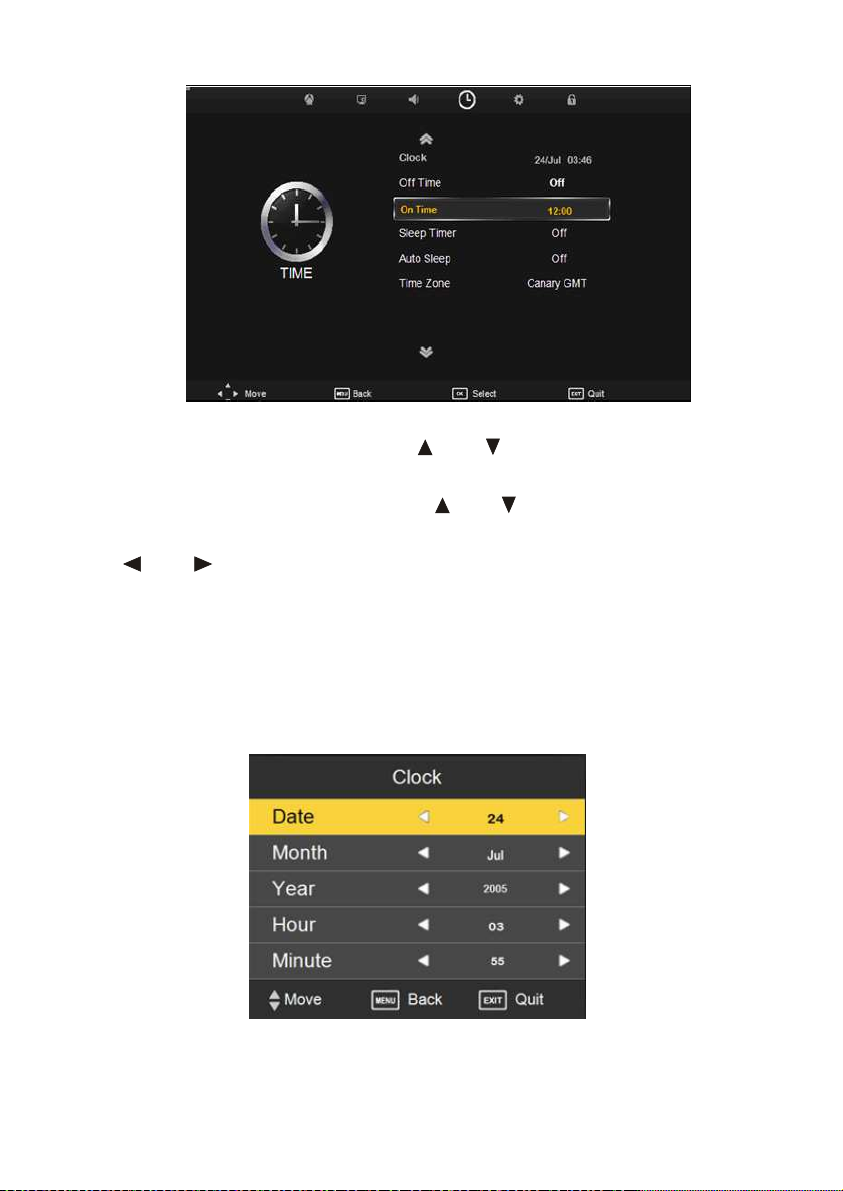

8.4.1 UHR...................................................................................36

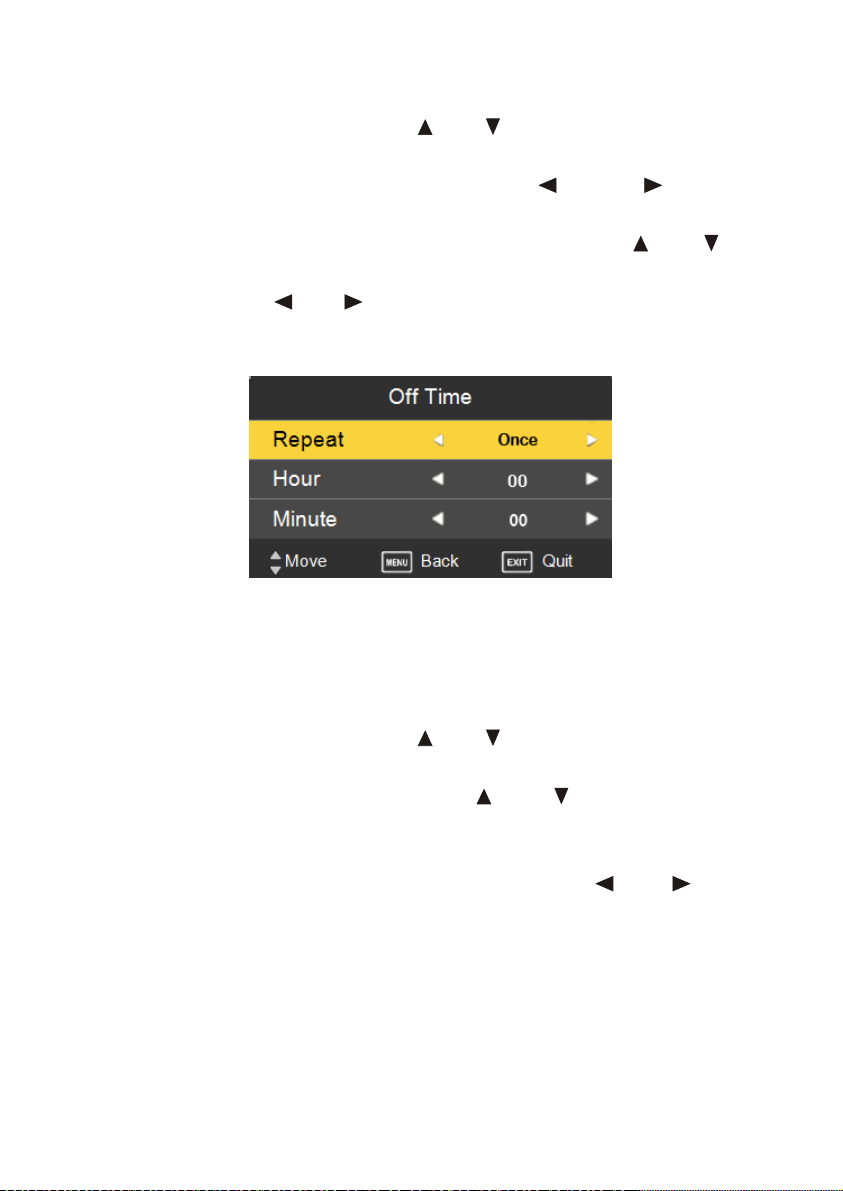

8.4.2 SCHALTUHR AUS...........................................................37

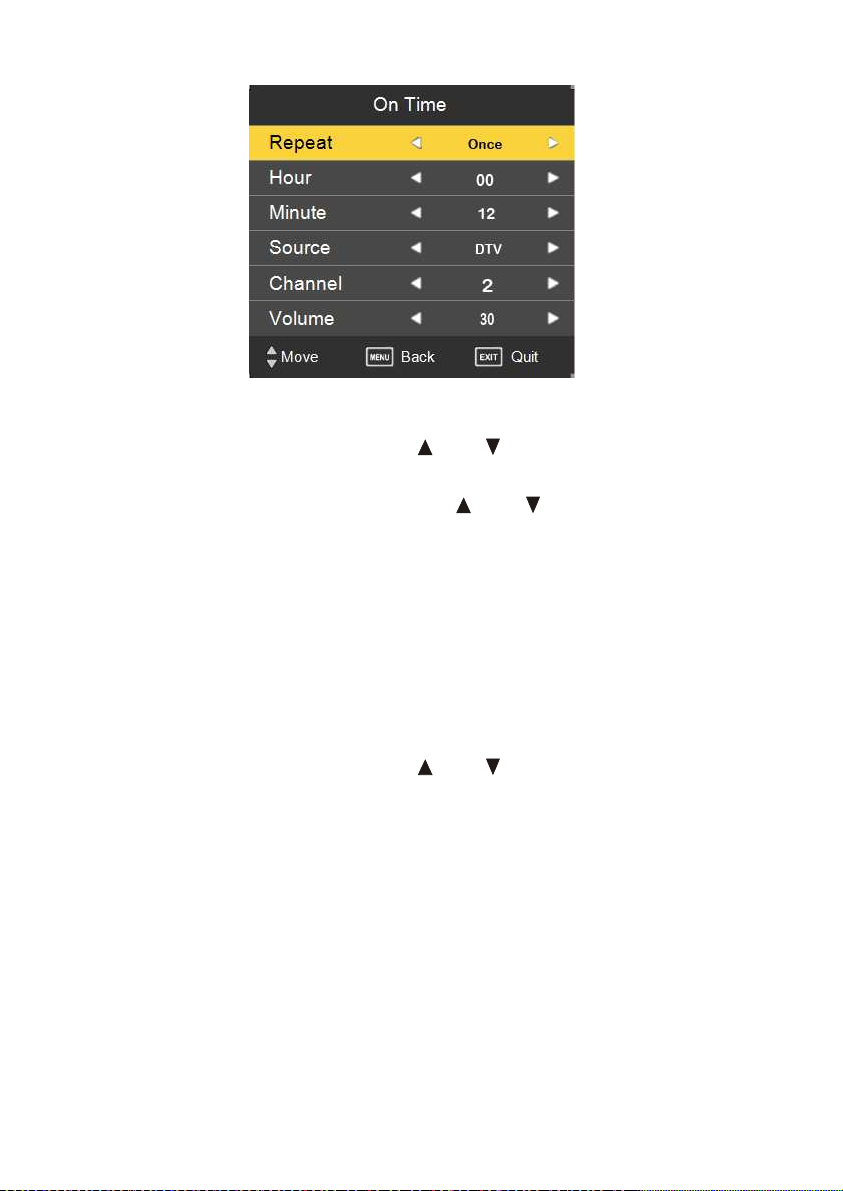

8.4.3 SCHALTUHR EIN ............................................................37

8.4.4 SLEEP TIMER ..................................................................38

8.4.5 AUTOMATISCHES AUSSCHALTEN .............................38

8.4.6 ZEITZONE........................................................................39

8.5 FUNKTIONEN ........................................................................39

8.5.1 MENÜSPRACHE..............................................................39

8.5.2 1.AUDIOSPRACHE .........................................................39

8.5.3 2.AUDIOSPRACHE .........................................................40

8.5.4 1.UNTERTITELSPRACHE..............................................40

8.5.5 2.UNTERTITELSPRACHE..............................................40

8.5.6 MENÜ AUSBLENDEN....................................................40

8.5.7 LAND................................................................................41

8.5.8 WERKSEINSTELLUNGEN.............................................41

8.6 SPERRE....................................................................................41

8.6.1 KINDERSICHERUNG .....................................................42

8.6.2 PIN-CODE ÄNDERN.......................................................42

8.6.3 SENDER SPERREN.........................................................43

8.6.4 JUGENDSCHUTZ............................................................43

8.6.5 HOTEL MODE..................................................................44

8.7 EPG...........................................................................................46

8.7.1 INDEX...............................................................................46

8.7.2 AUFNAHME.....................................................................46

8.7.3 PLANLISTE......................................................................47

8.7.4 ERINNERUNG .................................................................47

8.8 FAVORITENLISTE..................................................................48

8.9 PC-KONFIGURATION ...........................................................48

8.10 AUFNAHMEFUNKTION .....................................................48

9. USB ANSCHLUSS ........................................................................49

9.1 FOTO........................................................................................50

9.2 MUSIK .....................................................................................51

9.3 VIDEO......................................................................................51

9.4 TEXT........................................................................................53

10. DVD-PLAYER .............................................................................54

10.1 WIEDERGABE......................................................................54

10.2 DVD FUNKTIONEN.............................................................56

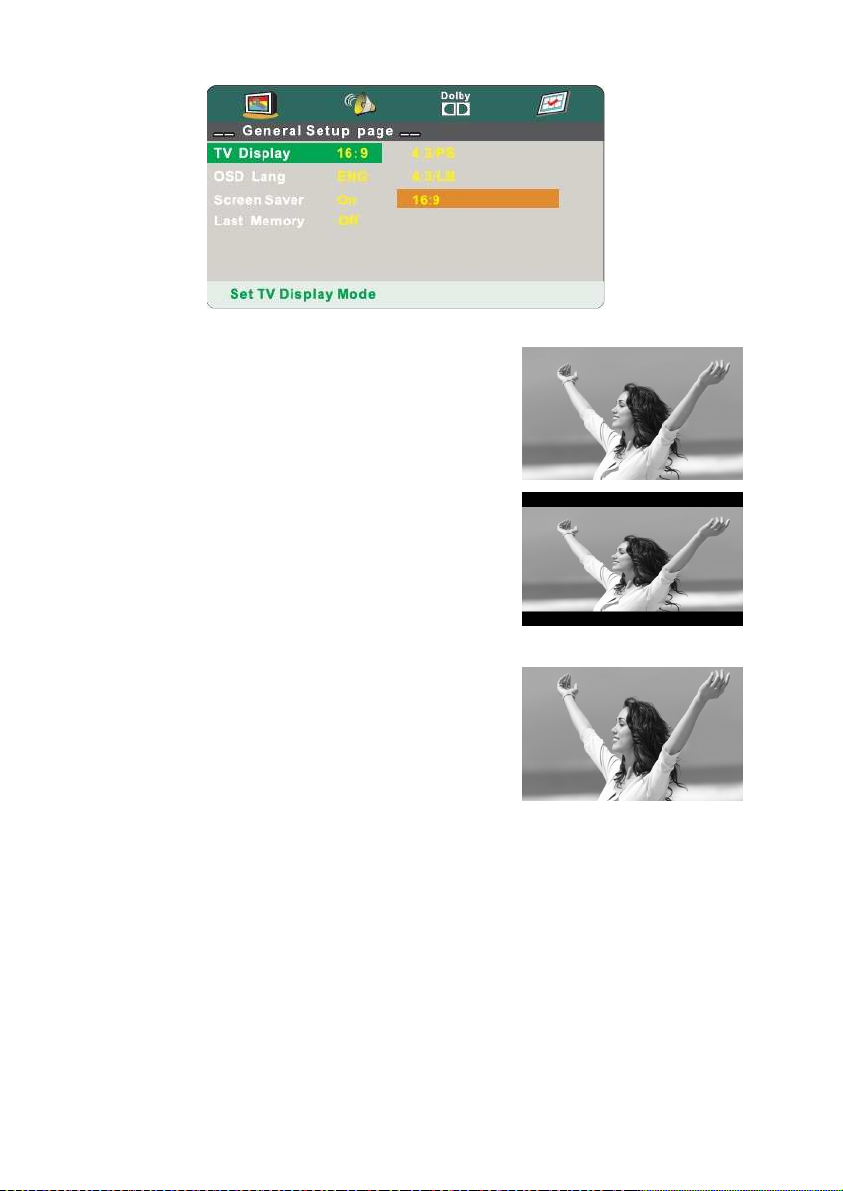

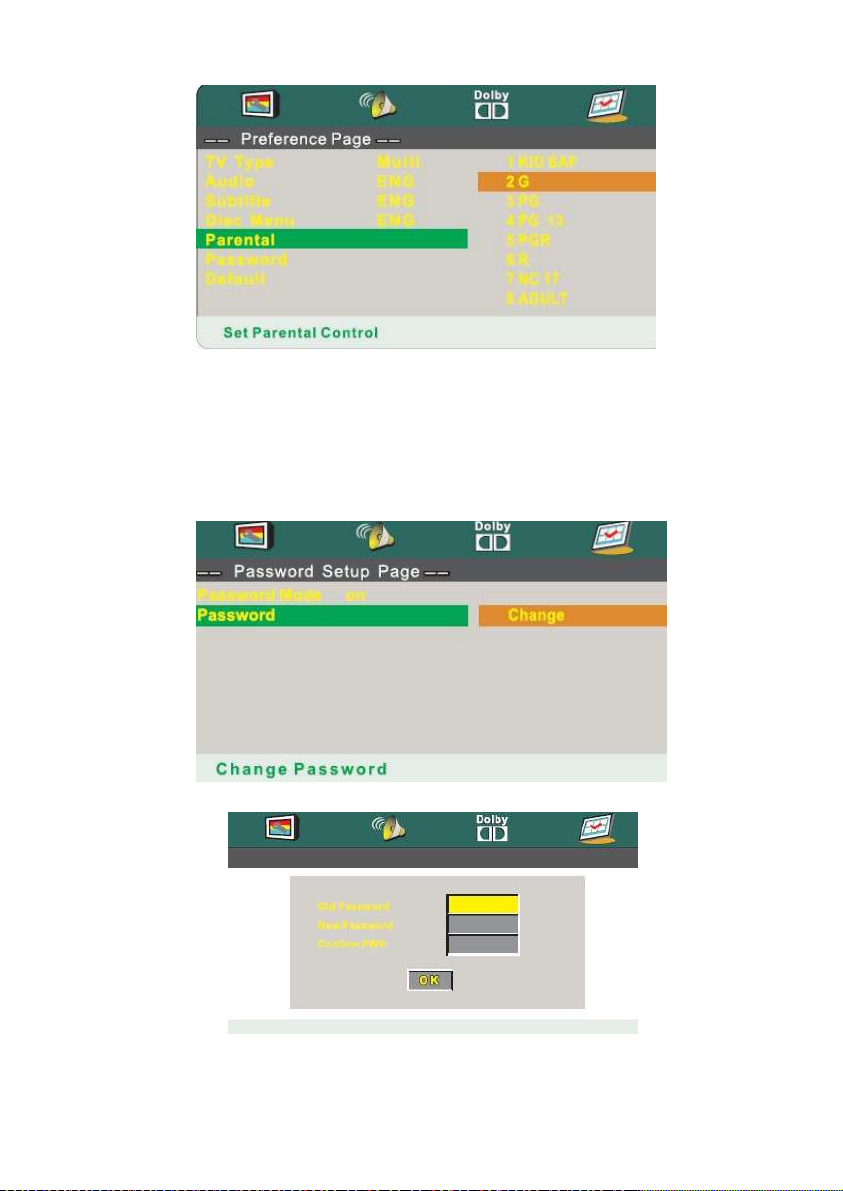

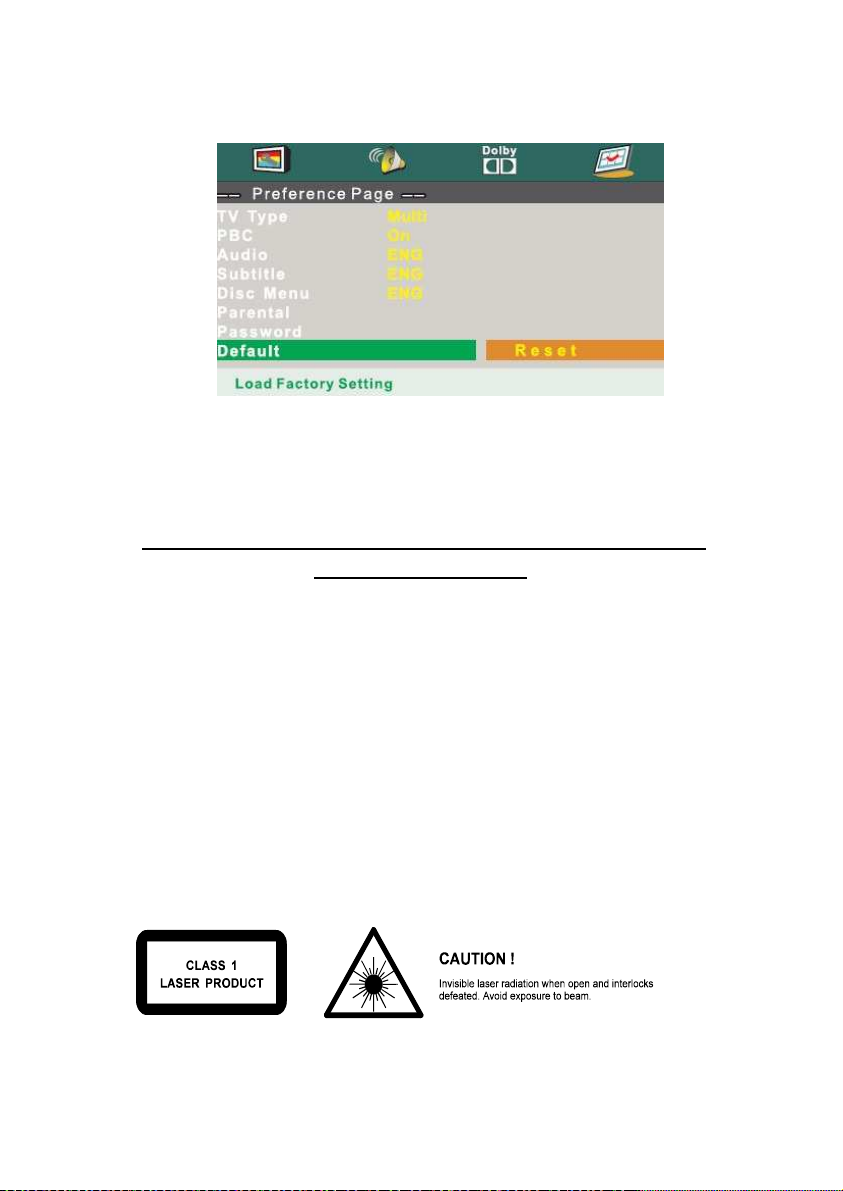

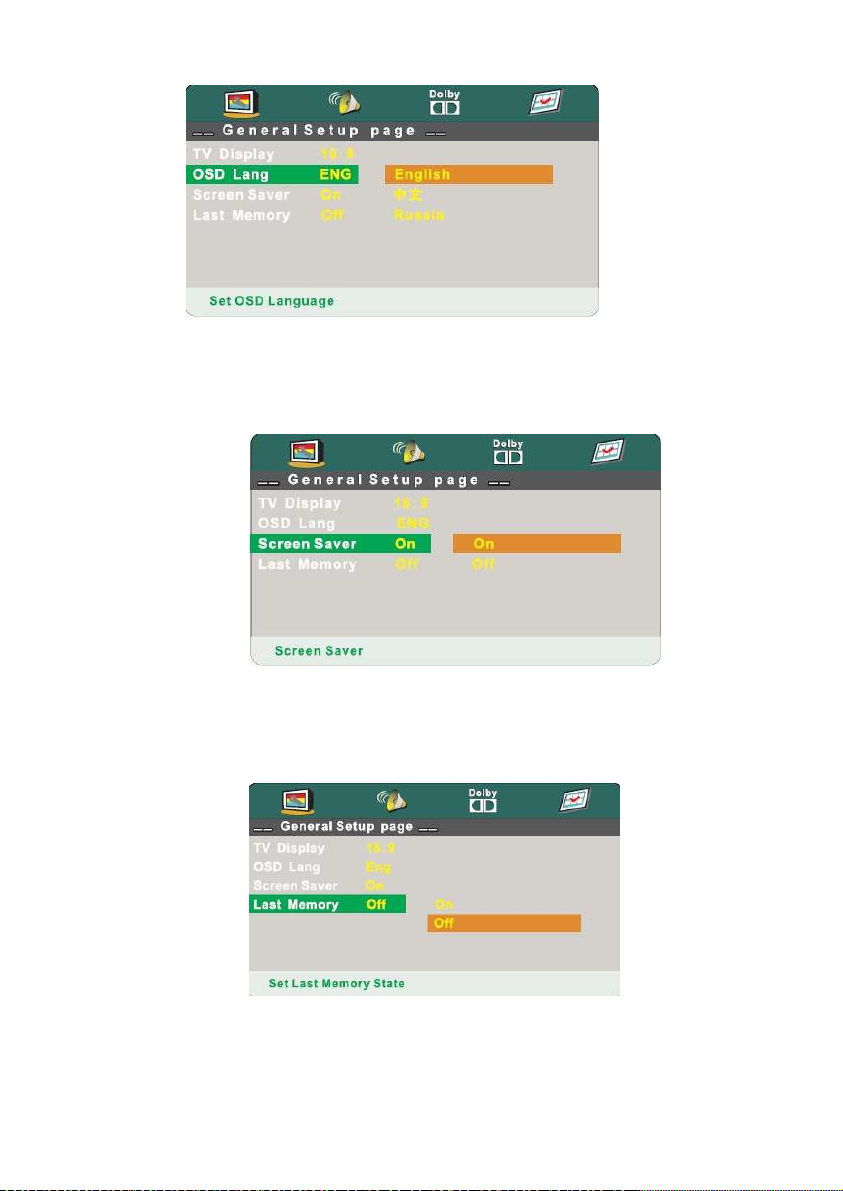

10.3 EINSTELLUNGEN................................................................60

11. SONSTIGE FUNKTIONEN ........................................................67

11.1 KOPFHÖRER ANSCHLUSS.................................................67

11.2 PC AUDIO-IN ANSCHLUSS ................................................67

12. STÖRUNGEN..............................................................................68

12.1 HINWEISE.............................................................................69

12.2 WARTUNG UND PFLEGE ...................................................70

12.3 SPEZIFIKATIONEN..............................................................72

12.4 BILDSCHIRMAUFLÖSUNGEN (NUR VGA).....................73

ENTSORGUNG ELEKTRISCHER UND ELEKTRONISCHER

GERÄTE ............................................................................................74

BATTERIE-ENTSORGUNGSHINWEIS:.........................................75

HINWEIS ZU PIXELFEHLERN.......................................................75

GARANTIE........................................................................................76

Sehr geehrter Kunde,

Vielen Dank für den Kauf des TFT-LED TV/Monitors. Wir empfehlen, diese Bedienungsanleitung aufmerksam zu lesen, bevor Sie das Gerät in Betrieb nehmen. Produkt- und Funktionskenntnis vor der Installation, helfen Pannen und Schäden zu vermeiden.

BITTE BEFOLGEN SIE DIE ANLEITUNG UND BEACHTEN SIE DIE WARNHINWEISE AUF IHREM TFT-LED TV/MONITOR UND IN DIESER BEDIENUNGSANLEITUNG.

1. SICHERHEITSHINWEISE

Hinweis: Bitte vergewissern Sie sich vor Anschluss des Netzteils, dass Ihre Netzspannung für das Netzteil geeignet ist. Sollten Sie sich nicht sicher sein, wenden Sie sich bitte an Ihren örtlichen Stromanbieter.

Vorsicht:

WARNUNG:

STROMSCHLAGGEFAHR–GERÄT NICHT ÖFFNEN

Zur Vermeidung von Stromschlägen, öffnen Sie niemals das Gerät! Reparatur und Wartung des LED-Fernsehers darf nur durch den autorisierten Kundendienst durchgeführt werden! Umgehen Sie niemals die Erdung des Gerätes! Verändern oder modifizieren Sie niemals den Stecker, das Kabel oder das Netzteil! Zur Vermeidung von Feuer und Stromschlägen, sowie Störungen, benutzen Sie bitte nur empfohlene Zubehörteile.

2. BENUTZUNGSHINWEISE

Bitte lesen Sie sich die Benutzungshinweise durch, bevor Sie das Gerät in Betrieb nehmen.

Schutz des Netzkabels:

1. Benutzen Sie Ihren LED-TV/Monitor niemals mit einem beschädigten

Netzkabel. Stellen Sie keine Gegenstände auf das Netzkabel und achten Sie bitte darauf, dass niemand über das Kabel stolpern kann.

2. Beim Ziehen des Netzsteckers fassen Sie bitte am Stecker an, nicht am

Kabel.

3. Stellen Sie Ihr Gerät in der Nähe einer gut zugänglichen Steckdose auf.

Aufstellung des Gerätes:

1. Benutzen Sie nur Stative, Befestigungen oder Tische, die einen

sicheren Stand des Gerätes garantieren.

2. Wenn Sie den Fernseher auf einen beweglichen Tisch oder Schrank

stellen, beachten Sie bitte, dass eine ruckartige Bewegung, übermäßige Kraftaufwendung und unebene Böden zum Umkippen des Gerätes führen können.

3. Setzen Sie den LED-TV/Monitor niemals direkter Sonneneinstrahlung,

Umgebungen mit hohen Temperaturen, hoher Luftfeuchtigkeit oder starker Staubentwicklung aus. Dies kann zu Schäden am Gerät führen.

4. Stellen Sie das Gerät auf einen stabilen Unterbau und gehen Sie mit

dem Gerät sorgsam um. Der Bildschirm besteht aus einer dünnen, mit Kunststoff überzogenen Glasplatte, die durch Herunterfallen, Anstoßen oder Verkratzen, beschädigt werden könnte.

Nutzung des Gerätes im LKW, Boot oder Wohnmobil:

Sollten Sie das Gerät mit einem Spannungswandler betreiben wollen, beachten Sie bitte folgendes:

1. Schalten Sie den Spannungswandler ein und warten Sie mit dem

Anschluss des LED-TV/Monitors einen kurzen Moment. Durch das

Einschalten des Spannungswandlers können Spannungsspitzen entstehen, die Schäden an dem Gerät verursachen können.

2. Dies gilt ebenfalls für Batterieladegeräte. Bitte schliessen Sie erst das

Ladegerät an und verbinden dann den LED-TV/Monitor mit der Stromversorgung. Sollte der LED-TV/Monitor schon angeschlossen sein, entfernen Sie das Stromanschlusskabel (Netzteil bzw. 12 Volt Autoadapter).

Anschluss des Gerätes:

Beim Anschluss des Gerätes ist darauf zu achten, dass Sie erst alle Anschlüsse wie Antennenkabel, SAT-Kabel, VGA, Scart, AV, etc herstellen, bevor Sie das Gerät mit der Stromversorgung verbinden! Anderfalls kann es zu Kurzschlüssen oder Beschädigungen am Gerät kommen.

Nichtbenutzung des Gerätes:

Sollten Sie das Gerät längere Zeit nicht benutzen, so trennen Sie es bitte komplett vom Stromnetz

Fremdkörper:

Führen Sie keine Fremdkörper durch die Belüftungsschlitze in das Gerät.

Dies kann zu einem Stromschlag oder Kurzschlüssen führen!

Wasser und Magnetfelder meiden:

1. Benutzen Sie das Gerät niemals im Regen oder stellen es in

Wassernähe auf. Sollte das Gerät einmal nass werden, ziehen Sie sofort den Netzstecker und setzen sich mit Ihrem Fachhändler in Verbindung.

2. Reinigen Sie den Bildschirm niemals mit alkohol- oder säurehaltigen

Reinigungsmitteln. Dies führt zu Beschädigungen der Oberflächen. Benutzen Sie ein feuchtes Tuch.

3. Stellen Sie keine wassergefüllten Vasen oder Schalen auf oder in die

Nähe des Gerätes. Feuchtigkeit, die in das Gerät dringt, kann zu Kurzschlüssen und Beschädigungen führen.

4. Halten Sie das Gerät von magnetischen Feldern fern.

Stapeln:

Die Öffnungen an der Oberseite des Gerätes dienen zur Belüftung. Sie dürfen weder abgedeckt noch blockiert werden, dies führt zu einer Überhitzung und Beschädigung des Gerätes. Stellen Sie das Gerät auf keine unebenen Oberflächen wie ein Sofa, Bett oder Teppich. Der Fernseher könnte umkippen und beschädigt werden.

Wartung:

1. Zeigt das Gerät Fehlfunktionen, insbesondere ungewöhnliche

Geräusche oder Gerüche, so ziehen Sie den Netzstecker und setzen sich mit Ihrem Kundendienst oder Ihrem Fachhändler in Verbindung.

2. Bevor Sie das Gerät reinigen, ziehen Sie bitte immer den Netzstecker.

3. Nach Wartungs- oder Reparaturarbeiten verlangen Sie stets einen

Sicherheitstest, damit Sie sicher sein können, dass Ihr Gerät einwandfrei funktioniert.

3. LIEFERUMFANG

Bitte vergewissern Sie sich, dass unten stehende Zubehörteile mit Ihrem LED Fernseher mitgeliefert wurden. Sollte etwas fehlen, so wenden Sie sich bitte umgehend an Ihren Fachhändler.

TFT LED TV/ Monitor

Fernbedienung

Netzteil

Cinchkabel

AV Adapterkabel

Bedienungsanleitung

Netzkabel

12 Volt Autoadapter

4. MONTAGE & DEMONTAGE DES STANDFUSSES

Befestigen Sie den Standfuss wie in der unteren Zeichnung zu sehen ist.

Sie haben ebenfalls die Möglichkeit, diesen LED-Fernseher auch mit einer entsprechenden Halterung an der Wand aufzuhängen. Zuvor müssen Sie dafür den Standfuß komplett abnehmen.

1) Legen Sie das Gerät mit der Front auf eine gerade und weiche Unterlage. Achten Sie bitte darauf, daß keine Gegenstände unter dem Gerät liegen – es könnte sonst das Display beschädigt werden.

2) Entfernen Sie die oben gezeigten 4 Schrauben und nehmen Sie dann den Standfuß ab. Sie können nun an den vorgegebenen Halterungslöchern eine Wandhalterung befestigen.

5. ANSICHT TV/MONITOR

Frontansicht

Rückansicht

1. Status LED

2. Infrarotempfänger

3. DVD Play/Pause-Taste

4. DVD Eject-Taste

5. Power-Taste

6. Source-Taste

(Signalquelle wählen)

7. CH+/Navigations-Taste hoch

8. CH-/Navigations-Taste runter

9. VOL+/Navigations-Taste rechts

10. VOL-/Navigations-Taste links

11. Menü-Taste

12. DC/Autoadapter Eingangsbuchse

13. USB-Anschluss

14. HDMI-Buchse

15. SCART-Buchse

16. PC-Audioeingang

17. VGA-Buchse

18. YPbPr-Buchse

19. Video- & Audioeingang (AV)

20. Coaxialausgang

21. TVRF/DVB-T/-C Antennenanschluss

22. DVB-S2 Antennenanschluss

23. CI+ Slot

24. Kopfhörer-Buchse

25. DVD-Laufwerk (Slot-In)

6. FERNBEDIENUNG

6.1 TASTENBELEGUNG

1. Standby-/Power-Taste

2. Zifferntasten 0-9

3. -/-- Taste

4. Aspect-Taste (Formatumschaltung)

5. Lautstärke + Taste

6. Lautstärke - Taste

7. Display-Taste (Kanalinformationen)

8. Navigations-Taste (hoch)

9. OK-Taste oder Senderliste aufrufen im DVB Modus

10. Navigations-Taste (links)

11. Navigations-Taste (runter)

12. OSD-Bildschirmmenü

13. PMode (Bildmodus auswählen)

14. Input (Eingangsquelle wählen)

15. DVB Favoritenkanal - Taste

16. DVB Favoritenliste anzeigen

17. DVD Zoom Funktion oder Haltetaste ein/aus der aktuellen Teletextseite

18. DVD Blickwinkel ändern (Die DVD muß diese Funktion unterstützen) oder Teletext aufrufen

19. DVD Titelmenü wählen oder Displayanzeige im Teletext ändern

20. D.Menü-Taste oder Indexseite im Teletext aufrufen

21. DVD Zeitlupe oder Media-Menü aufrufen I

22. Play/Pause-Taste

23. Record-Taste (PVR-Funktion nur im DVB Modus) 

24. Stop-Taste ■

25. Rote Auswahltaste Teletext oder DVD Programmwiedergabe

26. Grüne Auswahltaste Teletext oder DVD Intro-Taste

27. Gelbe Auswahltaste Teletext oder DVD Wiederholungs-Taste

28. Blaue Auswahltaste Teletext oder DVD A-B Wiederholungs-Taste

29. Skip rückwärts-Taste 

30. Skip vorwärts-Taste 

31. Schneller Rücklauf 

32. Schneller Vorlauf 

33. DVD Goto-Taste oder Unterseiten im Teletext aufrufen

34. DVD D.DISP-Taste oder Anzeigen/Ausblenden von Wörtern im Teletextes

35. Untertitel auswählen

36. Wechseln zwischen TV & RADIO im DVB Modus

37. EPG Menü aufrufen im DVB Modus

38. DVB Favoritenkanal + Taste

39. Sleep Timer-Taste

40. Smode (Soundmodus auswählen)

41. DVD Hauptmenü- oder Menü Exit-Taste

42. Navigations-Taste (rechts)

43. Kanalwahl - Taste

44. Kanalwahl + Taste

45. Audio-Taste

46. Rückkehr zum letzten Programm

47. Mute-Taste (Stummschaltung)

48. DVD Auswurf-Taste oder automatische Bildjustierung im PC Modus

6.2 EINSETZEN DER BATTERIEN

Wechseln Sie die Batterien, wie nachstehend beschrieben, aus: Es werden 2 Batterien des Typs “ AAA” benötigt.

1. Öffnen Sie das Batteriefach wie hier dargestellt:

2. Setzen Sie die Batterien ein. Achten Sie auf die Polarität.

3. Schließen Sie das Batteriefach wieder.

Achtung:

1. Bewahren Sie Batterien kindersicher auf.

2. Versuchen Sie niemals Alkaline Batterien zu laden, schließen Sie sie nicht kurz und werfen sie nicht ins Feuer.

3. Tauschen Sie stets beide Batterien gleichzeitig aus. Mischen Sie nicht alte und neue Batterien oder Batterien unterschiedlicher Bauart.

4. Bei längerer Nichtbenutzung der Fernbedienung, entnehmen Sie bitte die Batterien um ein Auslaufen von Säure zu vermeiden.

Hinweise:

1. Lassen Sie die Fernbedienung nicht fallen und treten Sie nicht drauf.

2. Schützen Sie die Fernbedienung vor Wasser und Feuchtigkeit.

3. Benutzen Sie die Fernbedienung nicht gleichzeitig für andere Geräte.

4. Reagiert der Fernseher nicht auf die Signale der Fernbedienung,

wechseln Sie bitte die Batterien.

7. ANSCHLÜSSE UND BEDIENUNGSHINWEISE

7.1 ANSCHLUSS DES LED TV/MONITOR

Netzanschluss: HINWEIS: Stellen Sie erst alle Anschlüsse wie Antennenkabel, SAT-Kabel, VGA, Scart, AV, etc her, bevor Sie das Gerät mit der Stromversorgung verbinden! Anderfalls kann es zu Kurzschlüssen oder Beschädigungen am Gerät kommen.

1. Verbinden Sie das Netzkabel mit dem Netzteil. Stecken Sie das

Netzkabel in eine geeignete Steckdose (230V ~ 50 Hz) und den 12 Voltstecker des Netzteils in die DC-Eingangsbuchse (12) des Gerätes.

Antennenanschluss:

2. Schließen Sie das Antennenkabel am TVRF/DVB-T/-C

Antennenanschluss (21) an. Als Eingangssignale dienen eine DVB-T Antenne oder der Kabelanschluss. Benutzen Sie ein 75Ω Antennenkabel (Koaxialkabel).

HINWEIS: Der Antennenanschluss an diesem Gerät unterstüzt keine aktiven Antennen (Antennen mit integriertem Verstärker), d.h. es wird keine 5 Volt Spannung über das Antennenkabel an die Antenne ausgegeben!

75 ΩKoaxial

kabel

Antennenanschluss

VHF Antenne

UHF Antenne

Verteiler

75ΩKoaxialkabel

TVRF/DVB-T/-C

Antennenstecker

SAT-Anschluss:

3. Schließen Sie das SAT-Kabel am DVB-S Antennenanschluss (22) an.

Audio- und Videoanschlüsse:

4. Schließen Sie eine Videoquelle mit dem mitgelieferten Adapterkabel an

den AV-Eingang (19) an.

5. An den YPbPr-Eingang (18) können Sie ebenfalls eine Videoquelle mit

einem Adapterkabel anschliessen (Kabel optional erhältlich).

6. Verfügt die Videoquelle über einen Scartausgang, so können Sie den

SCART-Anschluß (15) am Monitor nutzen.

7. Nutzen Sie den LED-Fernseher als Computerbildschirm, so schließen

Sie den PC mit den entsprechenden Kabeln am VGA-Eingang (17) und am PC-Audioeingang (16) an.

8. Verfügt Ihre Videoquelle bereits über eine HDMI Buchse, so können Sie

den HDMI-Eingang (14) nutzen.

9. Sie können die Tonwiedergabe des Gerätes über den Coaxial-Ausgang

(20) an einen Verstärker ausgeben .

10. Schließen Sie das Netzteil an einer Steckdose an, danach den 12

Voltstecker am DC Eingang (12) des LED-Fernsehers.

11. Für Aufnahmen im DVB Modus oder zur Wiedergabe von

Media-Dateien (mp3, avi, jpg, etc.) nutzen Sie den USB-Anschluss (13).

HINWEIS: Liegt an keinem der Eingänge ein Signal an, so schaltet sich das Gerät nach kurzer Zeit automatisch aus.

CI+ Schacht:

12. Stecken Sie hier die CI Karten mit dem dazugehörigen

SmartCard-Modul ein. Achten Sie bitte auf die Einsteckrichtung.

HINWEIS: Nutzen Sie sowohl den DVB-T, den DVB-C und den DVB-S Modus, so entfernen Sie bitte vor der Umschaltung in einen anderen Modus die CI Karte.

Es können sonst Störungen oder Softwareprobleme am

Gerät auftreten!

7.2 TV/MONITOR BEDIENUNGSHINWEISE

1. Drücken Sie zum Einschalten die POWER-Taste (5) am Gerät oder die

STANDBY-Taste (1) auf der Fernbedienung; die Kontrollanzeige leuchtet

grün. Drücken Sie erneut die POWER oder die STANDBY Taste um das Gerät wieder auszuschalten, die Kontrollanzeige leuchtet nun rot.

HINWEIS: Die Reaktionszeit auf die Fernbedienung kann bis zu 3 Sekunden betragen, bevor sich das Gerät aus dem Standby-Mode einschaltet! Die Einschaltzeit des Gerätes kann bis zu 10 Sekunden betragen, bevor das erste Menübild bzw. Fernsehbild angezeigt wird!

2. Bild- und Soundeinstellungen, sowie der letzte Kanal werden vor dem

Ausschalten des Gerätes gespeichert. Das Gerät kehrt zu diesen Einstellungen zurück, wenn Sie es erneut einschalten.

3. Mit den VOL - oder VOL + Tasten stellen Sie die Lautstärke ein.

Mehrfacher Tastendruck der VOL - Taste verringert die Lautstärke, durch drücken der VOL + Taste erhöhen Sie die Lautstärke im Einstellbereich von 0-100.

7.3 FERNSEHPROGRAMME ANSCHAUEN

HINWEIS: Bevor Sie Fernsehprogramme schauen können, müssen Sie sowohl im ATV, DVB-T, DVB-C als auch im DVB-S Bereich (je nach Nutzung) zuerst einen Sendersuchlauf durchgeführt haben! Nutzen Sie hierfür die ERSTINSTALLATION, Abschnitt 7.7 oder den AUTOMATISCHEN bzw. MANUELLEN SENDERSUCHLAUF, Abschnitt 8.1.1 & 8.1.2.

1. Drücken Sie die INPUT-Taste auf der Fernbedienung zur Auswahl des

gewünschten Tuners (ATV, DVB-T, DVB-C oder DVB-S). Nach erfolgtem Suchlauf werden nun im unteren Bereich des Displays Information zum ausgewählten Programmplatz angezeigt. Mit den CH- oder CH+ Tasten wählen Sie den vorherigen oder nächsten Fernsehkanal oder geben Sie die Kanalnummer mit den Zifferntasten 0-9 direkt ein. Durch drücken der -/-Taste können Sie einen ein- oder zweistelligen Programmplatz eingeben und wählen zwischen Kanal 1-200.

2. Mit der -Taste auf der Fernbedienung schalten Sie zwischen

dem aktuellen und dem vorherigen Kanal um.

3. Durch mehrfaches betätigen der PMODE-Taste durchlaufen Sie die 4

verschiedenen Bildmodi:

STANDARD

4. Durch mehrfaches betätigen der SMODE-Taste durchlaufen Sie die 5

verschiedenen Soundmodi:

STANDARD

5. Mit der MUTE-Taste schalten Sie den Ton vorübergehend aus. Durch

erneutes Betätigen der Taste heben Sie die Stummschaltung wieder auf.

6. Durch betätigen der DISPLAY-Taste, werden Ihnen

Kanalinformationen auf dem Bildschirm angezeigt.

WEICH

MUSIK

BENUTZER

FILM

SPORT

DYNAMISCH

BENUTZER

7. Durch mehrfaches betätigen der ASPECT-Taste durchlaufen Sie die 5

verschiedenen Displaymodi:

4:3

HINWEIS: Die verfügbaren Displaymodi richten sich nach der jeweiligen Eingangsquelle!

8. Durch mehrfaches Betätigen der SLEEP-Taste können Sie die

Abschaltzeit von 15 –120 min einstellen oder ausschalten.

OFF

16:9

10Min

180Min.240Min.

ZOOM1

20Min.

ZOOM2

120Min.

30Min

PANORAMA

60Min

90Min

7.4 AV-QUELLEN AUSWÄHLEN (AV/SCART/HDMI/MEDIA)

Drücken Sie die INPUT Taste auf der Fernbedienung und folgendes Menü wird Ihnen auf dem Display angezeigt: Wählen Sie den Eingang aus, an dem ein Signal anliegt. Drücken Sie die Quelle auszuwählen und bestätigen mit der OK Taste.

HINWEIS: Wollen Sie z.B. vom DVD- in den ATV-Modus wechseln und es befindet sich keine Disk im Laufwerk, so warten Sie bitte bis auf dem Display „KEIN MEDIUM“ angezeigt wird.

oder Taste um die gewünschte

EINGANGS

QUELLE

DVB-T DVB-C DVB-S

ATV SCART YPBPR

DVD

HDMI

USB

7.5 PC BILDSCHIRM

Drücken Sie die INPUT-Taste um den VGA-Eingang auszuwählen. ‘PC’ wird im unteren Bereich des Displays angezeigt. Das Gerät verfügt auf der Rückseite über eine VGA Buchse. Schließen Sie Ihren PC an diese Buchse an und Sie können den LED-Fernseher als Computermonitor benutzen.

7.6 VIDEOTEXT (TELETEXT) AUFRUFEN

HINWEIS: Diese Funktion muss von dem empfangenden Sender unterstützt werden!

1. Drücken Sie die INPUT-Taste und wählen Sie den gewünschten Tuner aus (ATV, DVB-T, DVB-C oder DVB-S). Mit den CH- oder CH+ Tasten wählen Sie einen TV Sender, der Videotext übermittelt, aus. (Zunächst müssen Sie die Abschnitte 7.7 bzw. 8.1.1 & 8.1.2 lesen, um einen Sendersuchlauf durchzuführen).

2. Benutzen Sie die CH- oder CH+ Tasten, um die vorherige oder nächste Videotextseite aufzurufen oder nutzen Sie die Zifferntasten 0-9 mit der -/-- Taste, um die Seitenzahl direkt einzugeben.

3. Lesen Sie bitte auch den Abschnitt 6.1 (Tastenbelegung) um weitere Funktionen der Videotexttasten zu erfahren.

TEXT

Drücken Sie die TEXT-Taste um den Videotext aufzurufen. Drücken Sie die Taste erneut oder die DVD SETUP/EXIT-Taste, um den Videotext wieder zu verlassen.

HOLD Drücken Sie diese Taste um ein weiterblättern der Videotextseiten zu verhindern. Im oberen linken Bereich wird das HOLD-Symbol angezeigt. Durch erneutes Drücken der Taste wird die Funktion wieder deaktiviert.

INDEX

Durch Drücken dieser Taste gelangen Sie zur INDEX-Seite.

Exit Videotext aufrufen

(OPTIONAL)

SIZE

Drücken Sie diese Taste um die erste Hälfte der angezeigten Videotextseite vergrößert darzustellen. Durch erneutes Drücken wird die zweite Hälfte der Seite vergrößert dargestellt. Drücken Sie die Taste ein drittes Mal, kehren Sie zur normalen Ansicht zurück.

REVEAL

Drücken Sie diese Taste um ausgeblendete Informationen aufzurufen. Drücken Sie die Taste erneut, um die Informationen wieder auszublenden.

SUBPAGE

Drücken Sie diese Taste um die Unterseiten des Videotextes auszuwählen. Das SUBPAGE-Symbol wird im oberen linken Bereich angezeigt. Geben Sie mit den Zifferntasten die gewünschte Seite ein. Beachten Sie dabei 0001 = Unterseite 1, etc. Der Suchlauf wird gestartet.

ROTE/GRÜNE/GELBE/BLAUE-TASTE

Durch Drücken dieser 4 Tasten gelangen Sie direkt zu den farbig markierten Seiten im unteren Teil der Videotextseiten.

HINWEIS: Diese Funktionen müssen von dem Videotext unterstützt werden.

7.7 ERSTINSTALLATION

Wenn Sie das Gerät das erste Mal in Betrieb nehmen, erscheint die ERSTINSTALLATION auf dem Display. Wählen Sie mit den Navigationstasten

oder die Menüpunkte und mit den

Navigationstasten

7.7.1 Menüsprache

Wählen Sie hier die gewünschte Menüsprache aus.

7.7.2 DVB Typ

Wählen Sie hier den gewünschten DVB-Tuner aus.

HINWEIS: Bei Auswahl von DVB-S öffnet sich nach der Bestätigung das Satellitenmenü. Wählen Sie hier den/die gewünschten Satelliten aus. Beachten Sie hierfür auch den Punkt 8.1.11 .

7.7.3 Land

Wählen Sie hier das bevorzugte Land aus.

7.7.4 Suchmodus

Wählen Sie hier den Suchmodus aus, ob Sie nur im ATV-Bereich, nur im DTV-Bereich oder im ATV- & DTV-Berich einen Suchlauf durchführen wollen.

HINWEIS: Die Bezeichnung DTV ist für das digitale Fernsehen und bezieht sich auf den DVB-T, DVB-C und DVB-S Modus! Um die Erstinstallation abzubrechen, drücken Sie die DVD SETUP/EXIT-Taste auf der Fernbedienung.

oder die gewünschten Einstellungen aus.

8. MENÜPARAMETER UND EINSTELLUNGEN

HINWEIS: In dieser Anleitung können die Abbildungen vom OSD-Menü, von dem Menü, das auf Ihrem Fernsehbildschirm angezeigt wird, abweichen und ohne vorherige Ankündigung verändert werden. Es handelt sich hierbei lediglich um eine Muster-Anleitung, mittels derer Ihnen demonstriert werden soll, wie Sie Ihr Fernsehmenü konfigurieren können. Einige Funktionen des OSD-Menüs sind nicht in jedem Modus (ATV, DVB-T, DVB-C, DVB-S, DVD, AV, YPbPr, SCART, HDMI oder PC) verfügbar und können daher nicht aktiviert werden.

Das OSD-Menü unterteilt sich in die Untermenüs: KANAL -> BILD -> TON

-> ZEIT -> FUNKTIONEN -> SPERRE. Drücken Sie die LCD MENU-Taste um das OSD-Menü zu öffnen. Navigieren Sie mit den Pfeiltasten

und nutzen Sie die OK-Taste zur Bestätigung.

oder

8.1 KANAL

Drücken Sie zunächst die LCD MENU-Taste auf der Fernbedienung, um das Menü KANAL wie folgt am Bildschirm anzuzeigen. Wählen Sie mit den Navigationstasten

oder den gewünschten Menüpunkt aus:

HINWEIS: Der Menüpunkt KANAL ist nur im ATV, DVB-T, DVB-C & DVB-S Modus verfügbar.

Die nachfolgende Anleitung bezieht sich auf den

Sendersuchlauf und die Einstellungen im ATV Modus. Im

DVB-T, DVB-C & DVB-S Modus können einige

Menüpunkte von den hier gezeigten Bildern abweichen!

8.1.1 Automatische Sendersuche

Nehmen Sie hier die Einstellungen für das gewünschte Land und den Suchmodus vor.

Wählen Sie mit den Navigationstasten Menüpunkt aus und starten Sie den Suchlauf mit der OK-Taste. Wählen Sie im Suchmodus aus, ob Sie nur im ATV-Bereich, nur im DTV-Bereich oder im ATV- & DTV-Berich einen Suchlauf durchführen wollen.

HINWEIS: Die Bezeichnung DTV ist für das digitale Fernsehen und bezieht sich auf den DVB-T, DVB-C und DVB-S Modus!

Um den Suchlauf abzubrechen drücken Sie die LCD MENU-Taste. Das Gerät kehrt zum Hauptmenü zurück. Haben Sie als Suchmodus ATV & DTV ausgewählt, so ist die untere Statusanzeige in der ersten Hälfte für den ATV- und in der zweiten Hälfte für den DTV-Modus.

oder den gewünschten

Nach Beendigung des Suchlaufs erfolgt eine Speicherung und das Gerät kehrt zum Menü zurück.

8.1.2 Manuelle Sendersuche

Nehmen Sie hier die gewünschten Einstellungen für einen manuellen Suchlauf vor.

Wählen Sie mit den Navigationstasten TV Norm aus. Gehen Sie auf den Punkt SUCHLAUF. Nutzen Sie die Navigationstasten durchzuführen. In dem Menüpunkt FEINABSTIMMUNG können Sie mit den Navigationstasten oder für die gefundenen Sender nachträglich

oder um den Suchlauf vorwärts oder rückwärts

oder den Speicherplatz und die

eine Feinabstimmung durchführen um eine optimale Bildwiedergabe zu erhalten. Speichern Sie jeden Sender durch Drücken der ROTEN-Taste. Führen Sie einen weiteren manuellen Suchlauf durch, ohne den vorherigen Sender gespeichert zu haben, so wird dieser gelöscht und Sie müssen einen erneuten Suchlauf durchführen.

HINWEIS: Der Menüpunkt MANUELLER SUCHLAUF ist im DVB-S Modus nicht verfügbar. Nutzen Sie hierfür die SATELLITENEINSTELLUNGEN.

8.1.3 Programme bearbeiten

Nach erfolgtem Sendersuchlauf können Sie nun die Senderliste aufrufen um Sender zu löschen, verschieben oder zu überspringen. Im linken Bereich sehen Sie die gespeicherten Sender. Oben drüber sehen Sie die Spalten für ÜBERSPRINGEN, SPERREN und FAVORITEN. Mit der CH+ oder CH- Taste können Sie die Liste durchblättern.

8.1.3.1 Löschen

Wählen Sie mit den Navigationstasten diesen zu löschen, drücken Sie die ROTE-Taste. Auf der rechten Seite der Liste erscheint eine Markierung. Durch erneutes Drücken der ROTEN-Taste wird der Sender gelöscht. Mit der LCD MENU-Taste kehren Sie zum Menü zurück.

oder einen Sender aus. Um

8.1.3.2 Überspringen

Wählen Sie mit den Navigationstasten Drücken Sie die BLAUE-Taste um den Sender zu markieren. Beim Durchschalten im Fernsehbetrieb werden nun die markierten Sender nicht mehr angezeigt. Durch entfernen der Markierung wird der Sender wieder angezeigt.

HINWEIS: Die Funktionen ÜBERSPRINGEN und FAVORITEN können nicht gleichzeitig ausgewählt werden!

8.1.3.3 Verschieben

Wählen Sie mit den Navigationstasten Drücken Sie die GELBE-Taste um den Sender zu markieren. Mit den Navigationstasten Ihnen gewünschten Sendeplatz verschieben. Zur Speicherung drücken Sie die GELBE-Taste erneut.

8.1.3.4 Favoriten

Wählen Sie mit den Navigationstasten Drücken Sie die FAV-Taste um den Sender zu markieren. Im Fernsehbetrieb können Sie nun durch Drücken der FAV-Taste Ihre persönliche Favoritenliste aufrufen. Durch entfernen der Markierung wird der Sender aus der Favoritenliste gelöscht.

HINWEIS: Die Funktionen ÜBERSPRINGEN und FAVORITEN können nicht gleichzeitig ausgewählt werden!

oder können Sie den Sender nun an den von

oder einen Sender aus.

8.1.4 Signalinformationen

HINWEIS: Dieser Menüpunkt ist nur im DVB-T, DVB-C & DVB-S Modus verfügbar!

In diesem Menüpunkt erhalten Sie Informationen über den Kanalplatz, die Übertragungsart oder den Satelliten, die Modulation, die Signalstärke und die Signalqualität. Mit der LCD MENU-Taste kehren Sie zum Menü zurück, mit der DVD SETUP/EXIT-Taste verlassen Sie das Menü.

8.1.5 CI Informationen

HINWEIS: Dieser Menüpunkt ist nur im DVB-T, DVB-C & DVB-S Modus verfügbar! Beachten Sie bitte, dass durch unterschiedliche Karten bzw. Anbieter auch unterschiedlich lange Einlese- bzw. Aktivierungszeiten auftreten können! Dies ist kein Fehler am Gerät.

In diesem Menüpunkt erhalten Sie Informationen über die eingesteckte CI-Karte. Desweiteren können Sie den PIN-Code ändern, die Menüsprache anpassen oder ein Softwareupdate für die CI-Karte durchführen. Wurde keine Karte eingesteckt, erhalten Sie einen Hinweis dies zu tun. Mit der LCD MENU-Taste kehren Sie zum Menü zurück, mit der DVD

SETUP/EXIT-Taste verlassen Sie das Menü. HINWEIS: Bitte beachten Sie bei dem Umgang mit dem PIN-Code bzw. bei der Durchführung eines Softwareupdates der CI-Karte die Hinweise und Anweisungen Ihres Anbieters! Softwareupdates geschehen auf eigene Gefahr und daraus resultierende Schäden sind von der Garantie ausgeschlossen!

8.1.6 Aufnahme starten
