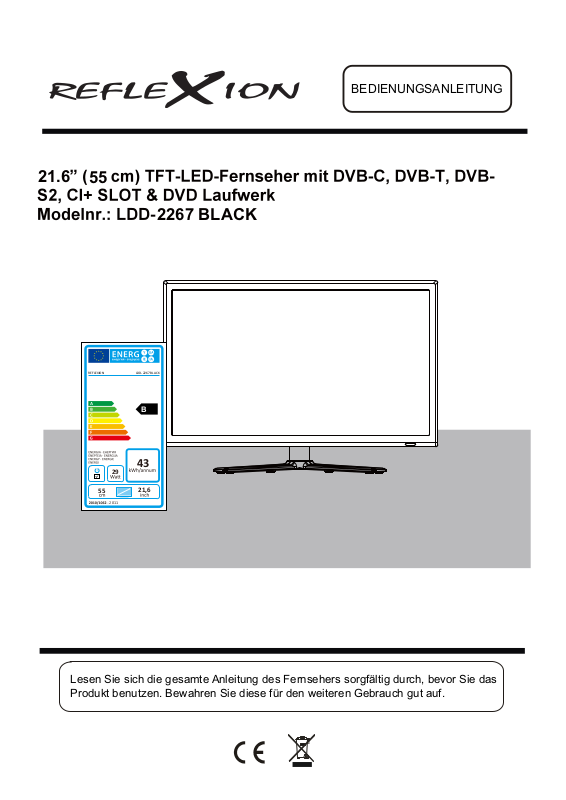

BEDIENUNGSANLEITUNG

21.6

REFLEXION

2267 BLACK

LDD-2267 BLACK

2011

21,6

Lesen Sie sich die gesamte Anleitung des Fernsehers sorgfältig durch, bevor Sie das Produkt benutzen. Bewahren Sie diese für den weiteren Gebrauch gut auf.

Inhalt

Sicherheitshinweise

Produkteinführung

Anschlüsse

Fernbedienung

Grundlegende Bedienung

OSD-Menü

1. Bildmenü

2. Sound-Menü

3. Kanalmenü (Im ATV/DTV-Modus)

4. Funktionsmenü

5. SETUP-Menü

1-3

6-7

9-17

9 10 11-14 15-16 17

Multimedia-Bedienung EPG Menü

DVD-Inbetriebnahme

18-20

22-29

Sicherheitshinweise

ETUMREWOP

Produkteinführung

Vorderansicht

Produkteinführung

Die bedruckte Seite der Disc muss zur Gehäuserückseite zeigen

LED-Anzeige Fernbedienungsfenster (frei halten)

Die Funktionen der Tasten am Fernsehgerät beschrieben.

EINGANG: MENÜ: CH+/-: VOL+/-: PLAY: EJECT:

POWER:

Zeigt das Menü der Eingangsquelle an.

Bildschirm/OSD-Menü verlassen.

Scannt durch die Kanäle.

Regelt die Lautstärke.

vorübergehend unterbrechen (Pause).

LDVD laden/ausgeben.

Schaltet den Fernseher an/auf Stand-by. Bitte geben Sie eine 12cm-Disc nach

der Seide

Anschlüsse

Common Interface HeadphoneDVB-S2USB

MINI

switch

POWER HDMI VGA PC-IN SCART RF COAX

YPbPr

MINI

STROMVERSORGUNG: An das Netzteil anschließen. HDMI: An das HDMI des DVD-Players oder ein anderes Gerät anschließen. VGA: Für die PC-Anzeige. An den 15-poligen, analogen D-Sub-Ausgangsstecker des

PCs anschließen.

PC-Audio: An den Audioausgangsanschluss des PCs anschließen. SCART: Diese an die SCART-Videoausgangsanschluss des DVD-Players anschließen.

RF: Die Antenne oder das Kabel koaxial 75-Ohm anschließen, um ein TV-Signal zu

empfangen.

Koax: Digitaler Ausgang zum AV-Empfänger. Mini AV:

Mithilfe des Konverterkabels an die Auto- und Videoanschlüsse des DVD-Players anschließen. (Die Audio-Anschlüssen werden mit YPbPr freigegeben)

Mini YPbPr: Diese

an die YPbPr-Videoausgangsanschluss des

DVD-Players anschließen.

USB: USB-Buchse für Upgrades, Medien und PVR.

DVB-S2: Schließen Sie einen Satelliten-Signal.

Übliche Schnittstelle:

CI-Steckplatz.

Kopfhörer-Ausgang: An Ihren Kopfhörer oder ein anderes

Audiogerät anschließen.

Fernbedienung

Die Fernbedienung verwendet infrarot (IR). Richten Sie sie auf die Vorderseite des Fernsehers. Die Fernbedienung kann nicht korrekt betrieben werden, wenn die Bedienung außerhalb der Reichweite oder außerhalb des entsprechenden Winkels erfolgt.

ETUMREWOP

REP

EPG

CH/LIST

SUBTITLE

INPUT

DISPLAY

TIXEUNEM

1234

5678

EIN/AUS:Fernseher ein- und ausschalten (Stand-by-Modus). EPG:Elektronische Programmzeitschrift anzeigen (nicht im Menümodus). REP: Wiederholen Sie die Wiedergabe der Titel oder Kapitel. MUTE:Schaltet den Ton stumm. Mit erneutem Tastendruck oder mit VOL+ Stummschaltung aufheben CH / LIST: Anzeige der Liste Programme. SUBTITLE:Untertitel aufrufen und einstellen.

: Load / DVD auszuwerfen.

Stop-Programm. Vorheriges Kapitel.

Nächstes Kapitel. Pause Wiedergabe Schneller Rücklauf.

Schneller Vorlauf.

INPUT :Menü der Eingangsquellen aufrufen. DISPLAY: Drücken, um den aktuellen Modus der Informationen. MENU: System-Setup-Menü. EXIT: Verlassen Sie das OSD-Menü. FAV: Anzeigen der Favoriten-Programmliste.


NICAM/A2

SOUND SLEEP

TV/TXT CANCEL REVEAL

D-MENU

SETUP

HOLD SIZE SUBPAGE INDEX

LAN

A-B

TITLE

GOTO

FAV

SCREEN

PRO

SLOW

Kanalnummer direkt eingeben. Mit den Zifferntasten und OK einen Kanal direkt aufrufen.

HCLOV

Rückkehr zum vorherigen Kanal. NAVIGATIONSTASTEN ( OK) Navigation der Bildschirmmenüs und Einstellungen des Systems.

Fernbedienung

EPG

CH/LIST

ETUMREWOP

REP

SUBTITLE

INPUT

DISPLAY

TIXEUNEM

1234

5678


NICAM/A2

SOUND SLEEP

TV/TXT CANCEL REVEAL

D-MENU

SETUP

HOLD SIZE SUBPAGE INDEX

LAN

A-B

TITLE

GOTO

FAV

HCLOV

SCREEN

PRO

SLOW

CH / :Kanalwahl +/-. VOL / : Lautstärke +/-. PICTURE: Mit mehrfachem Tastendruck Bildmodi durchlaufen. SOUND: Mit mehrfachem Tastendruck Klangmodi durchlaufen. NICAM/A2: NICAM/A2 umschalten. SLEEP: Sleeptimer zur automatischen Ausschaltung aufrufen und einstellen. SCREEN:

VGA Auto Adjust.

TV/TXT: Videotext ein- und ausschalten. CANCEL: Umschalten zwischen Videotext und Fernsehprogramm. REVEAL: Verborgene Texte anzeigen HOLD: Unterseite halten (nicht umblättern). SIZE: Vergrößert die obere Hälfte der Seite auf doppelte Größe. Ein erneuter Tastendruck vergrößert die untere Hälfte der Seite auf doppelte Größe. Ein weiterer Tastendruck zeigt die Seite in normaler Größe an. SUBPAGE: Unterseite aufrufen und wieder verlassen. INDEX : Indexseite aufrufen. Farbtasten: Schnelltasten für die farbcodierten Links im Text. SETUP: System-Setup-DVD. D-MENU: DVD-Wiedergabe-Liste / Disc-Menü. TITEL: DVD-Titel. PRO: Bearbeiten Sie das Programm und spielen. LAN: Select DVD Sprache. A-B: Wählen und spielen vorzuziehen Absatz von DVD-Programm Durch Drücken dieser Taste zweimal am Anfang und Ende. GOTO: Spielen Sie Ihre Lieblings-Titel / Kapitel / Track. SLOW: Wiedergabe von DVD-Programmen bei langsamer Geschwindigkeit.

Grundlegende Bedienung

An-/Ausschalten

1. Verbinden Sie das Netzteil mit dem Adapter.

2. - Um den Fernseher einzuschalten Auf die NETZ-Taste auf dem Fernseher oder der Fernbedienung drücken.

- Um den Fernseher auszuschalten Auf die NETZ-Taste auf dem Fernseher oder der Fernbedienung drücken.

Eingabequelle auswählen

Drücken Sie die EINGANG -Taste auf dem Fernseher oder der Fernbedienung, um das Menü Eingabequelle anzuzeigen und verwenden Sie die Tasten CH+/auf dem Fernseher oder die Tasten auf der Fernbedienung, um die Eingabequelle auszuwählen; drücken Sie zur Eingabe auf die OK-Taste auf der Fernbedienung.

Anmerkung: Stellen Sie vor der Auswahl der Eingabequelle sicher, dass die Anschlüsse korrekt vorgenommen wurden.

Ĥ0ĥ!

Grundlegende OSD-Menü-Bedienung

Drücken Sie die MENÜ-Taste, um das OSD-Menü, wie unten dargestellt, anzuzeigen.

Hauptmenü: Bild Sound Kanal Funktion Setup

Untermenü

(Beispielsweise Bildmenü)

Hinweis--- Sie sollten das OSD-Menü in

Übereinstimmung mit dem Hinweis bedienen.

Verwenden Sie zur Auswahl des Hauptmenüs die -Tasten und drücken Sie auf die / OK

-Tasten, um in das Untermenü zu gelangen. Verwenden Sie im Untermenü die -Tasten, um ein Funktionselement auszuwählen, drücken Sie die / OK-Tasten, um das Setup-Menü aufzurufen; drücken Sie anschließend zum Anpassen die / -Taste oder zur Auswahl die / -Taste und drücken Sie zum Bestätigen auf die OK/ / -Taste.

Ĥĥ

* (Drücken Sie die Taste MENÜ/ , um zum übergeordneten Menü zurückzukehren. * (Drücken Sie die VERLASSEN-Taste, um die Menüanzeige zu verlassen.)

Anmerkung 1: Lediglich wenn das entsprechende Signal eingegeben wird können die zugehörigen Elemente aktiviert werden Anmerkung 2: Bedienen Sie das OSD-Menü bitte gemäß den Hinweisen am unteren Bannerrand.

Ĥ/ĥ

Ĥĥ

OSD-Menü

1. Bildmenü

Beschreibung

Bildmodus: Wählen Sie den gewünschten Bildmodus unter Dynamisch, Standard, Fein und Benutzerdefiniert.

Helligkeit: Regelt das Schwarzniveau des Bildes. Kontrast: Passt den Bildkontrast an. Schärfe: Passt die Schärfe (grau und inaktiv im VGA/PC-Modus). Farbe: Passt die Bildfarbe von schwarz nach weiß an. Farbton: Steuert den Farbton (nur im NTSC-Modus). Farbtemp.: Wählen Sie den optimalen Temperaturmodus für Ihre Augen unter warm, kalt und

Standard aus.

Aspekt Ratio: Ändern den Bildschirm-Askpekt von 4:3, 16:9, Zoom1, Zoom2 oder Panorama usw. Geräuschreduktion: Falls das empfangene Sendesignal schwach ist, können Sie die Option

Geräuschreduktion auswählen, um das Video-Geräuschniveau von Aus, niedrig, mittel bis reduzieren.

OSD-Menü

2. Sound-Menü

OSD-Menü

Beschreibung

Sound-Modus: Wählen Sie den gewünschten Soundmodus unter Standard, Film, Musik, Sprache und Benutzerdefiniert aus.

Bass: Regelt das Niveau der tieferen Töne. Höhen: Regelt das Niveau der höheren Töne. Balance: Regelt die Audioausgabe zwischen dem linken und dem rechten Lautsprecher. Rundumklang (Surround): Schaltet die Rundumklang-Funktion an/aus. Automatischen Lautstärkeniveau (AVL): Ist diese Funktion aktiviert, werden die Lautstärken

aller Quellen beibehalten. SPDIF: Wählen Sie den SPDIF-Modus für den Fernseher unter Aus, PCM und Auto aus.

OSD-Menü

3. Kanalmenü (Im ATV/DTV-Modus)

Kanalmanagement: Rufen Sie das Menü Kanalmanagement auf, um die Kanäle zu bearbeiten.

Löschen: Drücken Sie die ROTE Taste, um die Kanal zu markieren, den Sie löschen möchten

und beim Verlassen erscheint ein Hinweis. Sperre: Der Benutzer muss “Sperre aktiviert” (Funktionen – Sperre – Sperre aktivieren) auf An

einstellen, um diese Funktion zu aktivieren. Drücken Sie die GRÜNE Taste, um den Kanal zu markieren (Sperre) oder abzubrechen (entsperren). Und zum Ansehen des Programms müssen Sie das Kennwort eingeben.

Überspringen: Drücken Sie auf die GELBE Taste, um den Kanal zu überspringen oder die Einstellung abzubrechen und das Programm wird nicht über die Tasten CH+/- programmiert.

Tauschen: Drücken Sie die BLAUE Taste, um den Kanal zu markieren, drücken Sie auf / , um ihn zu verschieben und drücken Sir auf die OK-Taste, um die Position zu vertauschen.

Favoriten verwalten: Favoritenkanäle über die Farbtasten hinzufügen und entfernen. Es sind bis zu 4 Favoritenlisten verfügbar, ROT-Fav1, GRÜN-Fav2, GELB-Fav3 und BLAU-Fav4.

OSD-Menü

Land: Wählen Sie das Land aus.

TV Connection: Wählen sie den DTV type zwischen Air(DVB-T), Cable(DVB-C),

Satellite(DVB-S2) aus.

Automatische Suche: Drücken Sie auf die OK-Taste, um das Menü der automatischen Suche zu öffnen, wählen Sie einen Suchmodus aus und drücken Sie zum Starten der automatischen Suche

auf die OK-Taste.

Anmerkung:

1. ALLE: Automatische Kanalsuche für DTV, ATV und Radio.

DTV: Automatische Kanalsuche für DTV und Radio. ATV: Automatische Kanalsuche für ATV.

2. Wenn sich der Fernseher im automatischen Suchmodus befindet, können sie auf die MENÜ-Taste drücken, um die automatische Suche zu stoppen und zum vorherigen Menü zurückzukehren.

DTV manuelle Suche: Öffnen Sie das DTV-Menü für die manuelle Suche. Drücken Sie die / -Taste, um das Kanalsymbol auszuwählen und drücken Sie die Taste, um den Kanal auszuwählen; drücken Sie anschließen die -Taste, um das “Start”Symbol auszuwählen und drücken Sie auf die -Taste, um die manuelle Suche zu starten.

DVB-T

DVB-C

MANUELLE ATV-SUCHE: Öffnen Sie das ATV-Menü für die manuelle Suche.

Aktueller Kanal: Wählen Sie den aktuellen Kanal für die manuelle Suche aus. Suche: Drücken Sie auf die OK-Taste, um das Such-Menü aufzurufen und durchsuchen

Sie manuell die Frequenz über die / -Taste. Feineinstellung: Drücken Sie auf die OK-Taste, um das Feineinstellungs-Menü aufzurufen und stellen Sie die Frequenz über die -Taste ein.

Farb-/Sound-System: Wählen Sie das Farb-/Sound-System für das Programm aus.

OSD Menü

Satellite System

Press button für die TV Verbindung und wählen Sie “Satellite”.

Wählen Sie “Auto Search” wie folgt:

Wahlmöglichkeiten im “Satellite Auto Search Menü” sind folgende

Option

Mode Default,Network Search,Full Search

Satellite 65 satellite for searching(3 user edit satellite)

Service Type All Services,Free Service

Channel Type All, TV Only

Value

OSD Menü

Satellite System

Press button für die TV Verbindung und wählen Sie “Satellite”.

Press button um eines der folgenden “Satelliten System” zu wählen:

Wahlmöglichkeiten in dem “Satelliten List Menu” sind in der folgenden Tabelle aufgeführt:

ActionTaste

Taste oben bewegt den cursor nach oben Taste unten bewegt den cursor nach unten Taste-Links schaltet in die Satelliten System Parameter Taste-Rechts Schaltet zu der Operationsliste der Transponder Taste-Menü zurück zum Main Menu. Taste-EXIT beenden Main Menu.

Taste-Grün geht in das “Satelliten edit menu”

OSD Menü

Wahlmöglichkeiten in dem “Transponder List Menu” sind in der folgenden Tabelle aufgeführt

Taste oben bewegt den cursor nach oben Taste unten bewegt den cursor nach unten Taste Links schaltet zur Satelliten Liste Taste rechts schaltet in die Satelliten System Parameter

Taste Enter Auswahl cursor item Transponder. Taste Menü zurück zur Satelliten Liste. Taste Exit beenden Main Menu. ROTE-TASTE Auswahl Transponder Add menu GRÜNE-TASTE Auswahl Transponder Edit menu GELBE-TASTE Auswahl Transponder Delete confirm menu BLAUE-TASTE Auswahl Transponder scan menuu

Wahlmöglichkeiten in dem “Setting Menu” sind in der folgenden Tabelle aufgeführt:

Taste oben bewegt den cursor nach oben Taste unten bewegt den cursor nach unten

Taste Menü zurück zur Transponder list. Taste Exit zurück zum Main Menu.

Option

LNB Type

LNB Power On,Off 22KHz Auto,off,on

DisEqC Mode Off,LNB1,LNB2,LNB3,LNB4,Burst A,Burst B Motor None,DisEqC1.2,DisEqC1.3

9750/10600,9750/10750,05150,05750,09750, 10600,10750,11300,11475,User Single,User Dual

noitcATaste

Möglichkeiten

OSD-Menü

4. Funktionsmenü

Sperre: Dieses Menü ermöglicht Ihnen das Sperren bestimmter Fernseherfunktionen, sodass

diese nicht verwendet oder angezeigt werden können. Wenn Sie beispielsweise nicht wünschen, dass bestimmte Kanäle von Kindern angesehen werden oder wenn der Fernseher in einem Hotel verwendet wird und Sie bestimmte Kanäle sperren möchten. Wenn Sie das Sperr-Menü des Systems öffnen, werden Sie nach dem Kennwort gefragt. Standardmäßig ist es 0000.

Sperre aktivieren – Schaltet die Sperr-Funktion ein/aus. Anmerkung: Wenn eingeschaltet, sind die untenstehenden Funktionen Kindersicherung

und Änderung des PIN gesperrt, und die Funktionen Sperre (im Kanalmanagement), automatische Suche, manuelle DTV-Suche, manuelle ATV-Suche im Kanalmenü sind ebenfalls gesperrt. Kindersicherung – Wählen Sie die Kindersicherungsmodus aus oder schalten Sie die Funktion aus. Den PIN-Code ändern – Drücken Sie zum Aufrufen auf die OK-Taste, geben Sie zuerst den aktuellen Code ein und geben Sie anschließend Ihren neuen Code ein und bestätigen Sie diesen neuen Code.

OSD-Menü

Hotelmodus – Öffnen Sie das Menü Hoteleinstellungen.

OSD-Menü

Hotelsperre: Schaltet die Hotelsperre-Funktion an/aus. Kanalsperre: Deaktiviert das Kanalmenü im OSD. Bildsperre: Deaktiviert das Bildmenü im OSD. Sound-Sperre: Deaktiviert das Soundmenü im OSD. Funktionssperre: Deaktiviert das Funktionsmenü im OSD. Setup-Sperre: Deaktiviert das Setup-Menü im OSD. Tasten-Sperre: Deaktiviert die Tasten auf dem Fernsehgerät. Quellen-Sperre: Deaktiviert die gewünschte Eingabequelle. Quelle einstellen: Wählt die voreingestellte Quelle aus, wenn Sie den Fernseher einschalten.

Kanalnummer: Wählt die voreingestellt Kanalnummer Maximale Lautstärke: Stellt die maximale Lautstärke des Voreingestellte Lautstärke: Die Lautstärke bei eingeschaltetem Programm ist voreingestellt. Sperren aufheben: Alle oben genannten Sperren werden aufgehoben, was bedeutet, dass alle Sperren

auf AUS gestellt werden und die maximale Lautstärke 100 beträgt.

Datenbankexport: Exportiert alle Hoteleinstellungen zu einem USB-Gerät. Datenbankimport: Importiert alle Hoteleinstellungen zu einem USB-Gerät. Prevlous Seite: Wählen Sie Vorherige Seite Artikel, drücken Sie die Taste OK, um zur vorherigen

Seite zurückzukehren.

aus, wenn Sie den Fernseher einschalten.

Fernsehers ein.

Sprache: Verschiedene verfügbare Sprachoptionen können eingestellt werden. Uhr: Ermöglicht das stellen der Uhr (standardmäßig werden die Daten automatisch vom

digitalen Signal übernommen). Schlaf-Zeitschaltuhr: Ermöglicht das einstellen einer Schlaf-Zeitschaltuhr, sodass der

Fernseher nach einer bestimmten Zeit automatisch ausgeschaltet wird. Automatische Abschaltung: Der Fernseher schaltet sich automatisch selbst aus, falls in

der von Ihnen ausgewählten Zeit keine Statusänderung vorgenommen wird. Sie können 1 Stunde, 2 Stunden, 4 Stunden oder aus wählen. Hörgeschädigte: Sie können Die Funktion für Hörgeschädigte einschalten, welche zusätzliche Informationen und Untertitel bereitstellt. CI-Info: Pay-per-View-Dienste erfordern eine “Smartcard“, die in den Fernseher eingesetzt wird. Wenn Sie einen Pay-per-View-Dienst abonniert haben, wird der Anbieter Ihnen eine ‘CAM’ oder “Smartcard” zur Verfügung stellen. Die CAM kann in den COMMON INTERFACE PORT (CI Card In) (HERKÖMMLICHEN SCHNITTSTELLENANSCHLUSS) eingesetzt werden.

Timer: Menü für die Timer Funktionen, bitte schauen sie im Kapitel “EPG” .

OSD-Menü

5. SETUP-Menü

OSD-Zeitschaltuhr: Ermöglicht Ihnen das Einstellen der Zeit, die das Bildschirmmenü angezeigt

wird, bevor es ausgeblendet wird. Auto-SCART: Der Fernseher wechselt automatisch zur SCART-Quelle, wenn der Fernseher an ein SCART-Gerät angeschlossen wird.

PC-Setup: PC-Einstellungen im PC-Modus ändern.

Automatische Anpassung: Stellt die Bildschirmparameter automatisch ein. H/V-Position: Regelt die Traversen-/Vertikalen-Position des Bildschirms. Phase: Passt die Phase der ADC-Abtast-Takt relativ zum Sync-Signal an, bis ein stabiles

Bild erhalten wird.

Uhr: Passt die Pixel-Taktfrequenz an, bis die Bildgröße für den Bildschirm maximiert ist.

Blauer Bildschirm: Ändert den Hintergrund, wenn zwischen einem leeren und einem blauen

Bildschirm keine Eingabe erfolgt (nur bei einigen Quellen verfügbar).

Rücksetzung der TV-Einstellungen – Dies löscht alle TV-Einstellungen für diesen Fernseher. Software-Upgrade: Von Zeit zu Zeit geben wir eine neue Firmware frei, um die Leistung des

Fernsehers zu verbessern (als Download verfügbar). Über dieses Menü können Sie das Software-Upgrade auf Ihren Fernseher anwenden. Weitere Einzelheiten über diesen Vorgang werden mit der Firmware herausgegeben. Kontaktieren Sie die Hilfe-Hotline oder schlagen Sie im Abschnitt ‘Produkt-Support’ auf dieser Website nach.

Multimedia-Bedienung

Grundlegende Bedienung

1). Drücken Sie auf die EINGANG -Taste auf der Fernbedienung, um das Menü der Eingabequelle anzuzeigen, wählen Sie über die / -Tasten die Medienquelle aus und drücken Sie zum Aufrufen des unten dargestellten Multimedia-Menüs auf die OK-Taste.

2). Schließen Sie ein USB-Gerät an und wählen Sie einen Medien-Modus unter Foto, Musik, Film und EBook aus; anschließend sehen Sie den Gerätenamen auf dem Bildschirm wie unten dargestellt angezeigt.

3). Drücken Sie die / -Taste, um ein USB-Gerät auszuwählen und drücken Sie zur Eingabe der Dateiliste wie unten dargestellt auf die OK-Taste.

Drücken Sie zum Navigieren die / -Tasten (drücken Sie die OK-Taste, um eine Datei auszuwählen oder einen Ordner zu öffnen). Drücken Sie die ROTE Taste, um die Datei zu löschen; drücken Sie die GRÜNE Taste, um alle Datei der Wiedergabeliste zu markieren oder zu löschen. Drücken Sie die OK-Taste, um die ausgewählte Datei in der Wiedergabeliste zu markieren oder zu löschen. Drücken Sie auf die -Taste, um zum vorherigen Menü zurückzukehren. Drücken Sir auf die VERLASSENTaste, um die Liste der Dateianzeigeart ( ) oder die Miniaturansicht ( ) auszuwählen. Drücken Sie erneut auf Verlassen, um zum Haupt-MENÜ zurückzukehren. Drücken Sie nun auf die -Taste, um die ausgewählten oder im Order ausgewählten (markierten) Dateien zu programmieren. Drücken Sie zum Stoppen auf die -Taste und verlassen Sie das Vollbild-Programm; bitte beachten Sie die Hinweise am unteren Bildschirmrand.

Multimedia-Bedienung

1. Foto

Zeigt ein Foto an

Drücken Sie auf die / -Taste, um eine Option aus der Tabelle auszuwählen und drücken Sie für Änderungen auf die OK-Taste. Anmerkung: Sie können auf die OK-Taste drücken, um die Optionstabelle anzuzeigen, wenn diese ausgeblendet wird. Die Wiedergabe von Fotos Wiedergeben/Pausieren. Das Vollbildprogramm stoppen und verlassen. Direkte Wiedergabe der vorherigen oder nächsten Datei. Dreht das Bild (0, 90, 180, 270). Zoomt in ein Bild hinein/heraus; im Zoom-Modus können Sie das Bild mittels der Cursortaste nach links/rechts/unten/oben bewegen. Zeit die Informationen zur aktuellen Datei an. Zeit das Menü Foto-Setup an und wählt Wiederholungsmodus, Hintergrundmusik, Diashow-Zeiten, und Effekt aus. Zeigt die Wiedergabeliste an.

Musik Quelle

2. Musik

Spielt Musik ab

Drücken Sie auf die / -Taste, um eine Option aus der Tabelle auszuwählen und drücken Sie für Änderungen auf die OK-Taste. Die Musikwiedergabe Wiedergeben/Pausieren. Die Musikwiedergabe stoppen und verlassen. Schneller Rück- und Vorlauf. Direkte Wiedergabe der vorherigen oder nächsten Datei.

ALL

Wählt den Wiederholungsmodus für die Musikwiedergabe aus. Wechselt zwischen den Fenstern “Information” und “Wiedergabeliste”. Schaltet die Bildschirmwiedergabe aus (BLAUE Taste als Schnelltaste) und lässt sich über die Netztaste einschalten).

Multimedia-Bedienung

3. Film

Spielt den Film ab

Die A-B-Wiederholungsmodus einstellen. Direkte Wiedergabe der vorherigen oder nächsten Datei. Zeigt die Wiedergabeliste an. Zeit die Informationen zur aktuellen Datei an. Zeigt das Menü Film-Setup an und stellt den Programm-, Untertitel-, Ton- und Wiederholungsmodus ein. Modus Gehe zu – Zeit eingeben und die Wiedergabe direkt starten.

4. E-Book

Gibt den Text wieder

Blättern zur vorherigen/nächsten Textseite.

ROTE Taste: Löscht oder fügt ein Lesezeichen hinzu. GRÜNE Taste: Geht zur angegebenen Seite. GELBE Taste: Zeigt die Lesezeichenliste an. BLAUE Taste: Zeigt die Wiedergabeliste an.

EPG Menü

Drücken sie die

EPG-Modus: Drücken Sie die ROTE Taste, um zum EPG-Anzeigemodus zu wechseln.

Tages-Modus: zeigt die Programminformationen an, die im Tages-Modus gesendet werden. Wochen-Modus: zeigt die Programminformationen an, die im Wochen-Modus gesendet werden.

Erinnerungsmeldung: Drücken Sie die GRÜNE Taste einmal, um für ein Programm, das Sie ansehen möchten, zu erstellen und drücken Sie erneut auf die GRÜNE Taste,

Erinnerung Einstellungen, nehmen Sie bitte folgenden als Referenz.

EPG

-Taste auf der Fernbedienung, um das EPG-Menü anzuzeigen.

um abzubrechen.Für detaillierte

Timer

Wähle das Timer menu (Menu Feature Timer) um festzulegen.

Drücken Sie die GELBE Taste.

Type: Wählen Sie den Type der Aufnahmequelle. Channel: Wählen Sie den entsprechenden Kanal. Start Time: Wählen Sie die Startzeit der Aufnahme.

Date: Wählen Sie das Datum der Aufnahme. Mode: Wählen Sie den mode für Ihre Aufname.

Vorheriger/nächster Tag: Drücken Sie die GELBE/BLAUE Taste, um die Programme des vorherigen

oder nächsten Tages anzuzeigen.

DVD-Inbetriebnahme

Fundamentale Inbetriebnahme

Drücken Sie auf die Power-Taste (Ein/Aus) des Fernsehers oder des Fernbediengeräts. Danach auf die INPUT-Taste (Eingabetaste) drücken, um den DVD-Modus auszuwählen. Falls keine Diskette in den DVD-Player eingelegt wurde, wird “NO DISC” (Keine Diskette vorhanden) auf dem Bildschirm angezeigt. Schieben Sie die Diskette wie mit dem Bild neben dem Disketten-Einsteckschlitz angezeigt ein. Die Abspielfläche nicht berühren. Halten Sie die Diskette mit Ihren Fingern an deren Außenrand und schieben die Diskette vorsichtig in den DiskettenEinsteckschlitz ein. Der Player zieht die Diskette danach automatisch ein. Zum "Auswerfen" der Diskette drücken Sie auf die EJECT-Taste (Auswurftaste) des Fernsehers oder drücken auf die " "

-Taste des Fernbediengeräts.

DVD-Einstellmodus Im Einstellmodus finden Sie das Menü für die Konfiguration der Seite mit den allgemeinen Einstellungen, der Seite zum Einstellen des Audios, der Dolby-Digital-Seite, der Seite mit den Einstellungen sowie der Seite für die bevorzugten Einstellungen. Zum Auswählen der Einträge im Einstellmenü drücken Sie auf die Navigations-Pfeiltasten, die SETUP-Taste (Einstelltaste) und auf die OK-Taste. Drücken Sie zuerst auf die SETUP-Taste (Einstelltaste), um das SETUP-Menü (Einstellmenü) aufzurufen. Danach auf die RECHTS-Pfeiltaste drücken, um das nächste Untermenü aufzurufen. Drücken Sie erneut auf die SETUP-Taste (Einstelltaste), um das Einstellmenü zu verlassen.

Allgemeine Einstellung

TV-Bildschirm 4:3/Pan Scan Dieses Breiten-/Längenverhältnis wird ausgewählt, wenn der Player an einen Normal-Fernseher angeschlossen wird. Die Breitschirm-Bilder werden auf dem Bildschirm angezeigt, wobei jedoch einige Partien der Bilder automatisch abgeschnitten werden. 4:3/Letter Box Dieses Breiten-/Längenverhältnis wird ausgewählt, wenn der Player an einen Normal-Fernseher angeschlossen wird. Die Breitschirm-Bilder werden auf dem Fernsehbildschirm mit schwarzen Balken oben und unten auf dem Bildschirm angezeigt. Wide Dieses Breiten-/Längenverhältnis wird ausgewählt, wenn der Player an einen Breitschirm-Fernseher angeschlossen wird.

4:3 PanScan 4:3 Letter Box

Wide

DVD-Inbetriebnahme

OSD-Sprache Auswählen der OSD-Sprache.

Bildschirmschoner Aktivieren Sie den Bildschirmschoner. Das Bild des Bildschirmschoners erscheint, wenn der Player angehalten wird oder wenn das Bild einige Minuten unverändert bleibt. Mit diesem Bildschirmschoner wird der Bildschirm vor Schäden geschont. Ein (Bildschirmschoner aktivieren) Aus (Bildschirmschoner deaktivieren)

Letzter Speicher Zum Einstellen der Einträge im letzten Speicher und der “ON”- und “OFF”-Option (EIN, bzw. AUS). Wenn die letzte Speichergruppe im “EIN”-Modus ist, wird das Gerät vor dem Ausschalten diese Speichergruppe herunterfahren. Beim Neuladen des Geräts kehrt dieses zu der Gruppezurück, bei der das Gerät letztes Mal auseschaltet wurde. Wählen Sie jedes Mal, wenn das Gerät automatisch auf die Standardeinstellungen zurück schaltet, “OFF” (AUS) aus. Ein (Speicher aktivieren) Aus (Speicher deaktivieren)

DVD-Inbetriebnahme

AUDIO-Einstellung

Lautsprechereinstellung Drücken Sie auf der “Audioeinstellungs-Seite” auf die “ ”-Taste, um die “Lautsprechereinstellung”

-Option auszuwählen, und danach auf “OK ENTER” (OK EINGABE) oder auf die “ ”-Taste (Abspielen) auf der “Lautsprechereinstellungsseite”.

DVD-Inbetriebnahme

Spdif Setup

Abwärtsmischen LT/RT Falls eine Diskette mit einem Mehrkanal-Soundtrack aufgezeichnet wurde, ist das Ausgabesignal im linken und rechten Kanal aufgenommen. Stereo Falls eine Diskette mit einem Mehrkanal-Soundtrack aufgezeichnet wurde, ist das Ausgabesignal im Stereo aufgenommen.

DVD-Inbetriebnahme

Dynamisch Mit dieser Option stellen Sie das Kompressionsverhältnis ein, um den Tonkontrast zu regeln.

DVD-Inbetriebnahme

Dolby-Digital-Einstellung

Bevorzugte Einstellungen

Drücken Sie zweimal auf die STOP-Taste (STOPP), um die Bevorzugt-Seite (Seite mit den bevorzugten Einstellen) aufzurufen oder Diskette EIN auswählen. TV-Format PAL Dieses Format wird ausgewählt, wenn der Player an einen Fernseher mit PAL-System angeschlossen wird. MULTI Der Player stellt den Fernsehapparat nach der eingelegten Diskette ein. NSTC Dieses Format wird ausgewählt, wenn der Player an einen Fernseher mit NTSC-System angeschlossen wird.

Audio Falls eine der unten aufgeführten Sprache auf die Diskette aufgezeichnet wurde, können Sie die Tonausgabe in der ausgewählten Sprache einstellen. Wenn nicht, kann das Audio nicht mit der ausgewählten Sprache abgespielt werden.

DVD-Inbetriebnahme

Untertitel Falls eine der unten aufgeführten Sprachen auf die Diskette aufgezeichnet wurde, können Sie die Anzeige der Untertitel in der gewünschten Sprache anzeigen. Wenn nicht, können die Untertitel nicht in der ausgewählten Sprache angezeigt werden.

Diskettenmenü Falls die Diskette mit einer der unten aufgeführten Sprachen aufgezeichnet wurde, können Sie das Menü zum Anzeigen in dieser Sprache einstellen. Wenn nicht, können die Menüs nicht in der ausgewählten Sprache angezeigt werden.

DVD-Inbetriebnahme

Schutzsperre Beim Abspielen einer Diskette mit Schutzsperrenfunktion können Sie die Schutzsperre je nach Klassifikation nach dem Alter der Zuschauer oder je nach Ihrem Belieben auswählen. Falls Sie z.B. die PG-Klassifikation (nur für Kinder in Begleitung eines Erwachsenen) auswählen, kann eine DVD-Diskette, die höher als diese PG-Stufe klassifiziert ist, nicht abgespielt werden. KID SAF G PG PG 13 PGR R NC 17 AB 18 JAHRE

Passwort Sie können hier das Passwort abändern, das Sie eingeben müssen, um die Schutzsperre je nach Klassifikation nach dem Alter der Zuschauer einzustellen. HINWEIS: (Das Standardpasswort lautet 123456)

DVD-Inbetriebnahme

Standardeinstellung Wählen Sie RÜCKSETZEN (RESET) aus und drücken auf die OK-Taste, um die werkseitig voreingestellten Standardeinstellungen wiederherzustellen.

21.6

1920 x 1080

600:1 200

8 50/60Hz

100 / 1000(T+C) / 5000(S)

EINGANG

2x3 Watt

4,1 5,5

36 29 <75% 0,4W

REFLEXION

LDD-2267 BLACK

21,6

2011

LDD-2267 BLACK

GARANTIE

Die Firma UltraMedia GmbH & Co.

Handels KG Friedrich-Penseler-Str. 28 D-21337 Lüneburg Tel.: +49/ (0) 4131/9239-20, Fax:+49/ (0) 4131/9239-55 (Mo.-Do.: 08:00-17:00, Fr.: 08:00-14:00) www.ultramedia.de

service@ultramedia.de

übernimmt für dieses Produkt eine Garantie für die Dauer von 24 Monaten ab Kaufdatum.

Ausgeschlossen von der Garantie sind Verschleißteile, ästhetische Teile, Produkte mit beschädigtem Garantiesiegel oder nicht lesbarer/vorhandener Seriennummer, sowie Schäden, die durch unsachgemäße Bedienung und/oder unsachgemäßem Gebrauch, durch den Gebrauch von nicht originalen Ersatzteilen, ungeeigneter Verpackung oder aus i werden, die den “Reflexion” Produkten nicht zuzuschreiben sind.

rgendeinem weiteren Grund verur sacht

Auf Zubehörteile, wie z.B. die Fernbedienung, das Netzteil, etc. gewähren wir eine Garantie von 6 Monaten ab Kaufdatum.

Beachten Sie unbedingt die Warnhinweise in der Bedienungsanleitung.

Im Garantiefall senden Sie das Gerät, falls möglich, in der Originalverpackung mit komplettem Zubehör, einem Anschreiben von Ihnen mit Adresse und Telefon-/Faxnummer und/oder Email-Adresse und einer Kopie Ihres Kaufbeleges frei Haus (Absender übernimmt den Transport) an o ein. Unfreie Pakete können nicht angenommen werden. Für Transportschäden von Geräten, die nicht in der Originalverpackung verschickt werden, übernimmt UltraMedia keine Haftung! Vor einem eventuellen Versand des Gerätes s Fragen bestehen, mit uns unter der oben angegebenen Adresse, Tel.-, Faxnummer oder Mailadresse in Verbindung. Einige Probleme können auch durch den Servicesupport telefonisch oder per Email geklärt werden.

Nach er (UltraMedia zahlt den Transport) zurück.

folgter Reparatur senden wir Ihnen das Gerät frei Haus

etzen Sie sich bitte, sollten noch

ben angegebene Adresse

Reflexion LDD-2267 User Manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
