DE

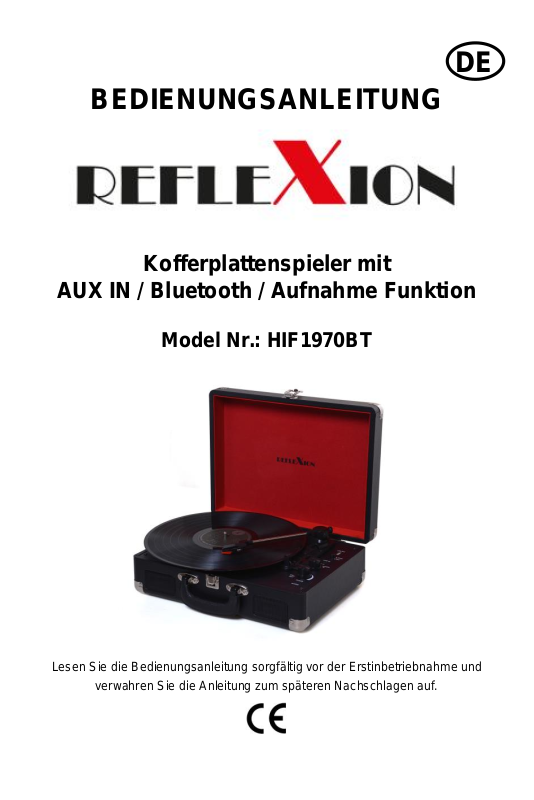

BEDIENUNGSANLEITUNG

Kofferplattenspieler mit

AUX IN / Bluetooth / Aufnahme Funktion

Model Nr.: HIF1970BT

Lesen Sie die Bedienungsanleitung sorgfältig vor der Erstinbetriebnahme und

verwahren Sie die Anleitung zum späteren Nachschlagen auf.

2

SICHERHEITSHINWEISE

Das Ausrufezeichen im Dreieck weist den Benutzer auf
wichtige Bedienungs- und Wartungsanweisungen (Service) in
diesem Handbuch hin, die unbedingt zu befolgen sind.

Das Blitzsymbol im Dreieck weist den Benutzer auf

„gefährliche Spannungen“ an einigen Bauteilen im Inneren des

Gerätes hin.

Um die Gefahr elektrischer Schläge auszuschließen, dass
Gehäuse auf keinen Fall öffnen. Im Innern befinden sich keine
vom Benutzer selbst instandsetzbaren Teile. Reparaturen
dürfen nur von einer autorisierten Fachwerkstatt durchgeführt
werden.

Dieses Gerät ist für DC 5V Netzspannung ausgelegt. Bei der
Verwendung höherer Spannungen kann es zu
Funktionsstörungen des Gerätes kommen.

Setzen Sie das Gerät weder Feuchtigkeit noch Regen aus.

Schalten Sie das System erst dann ein, wenn Sie alle
Verbindungen genau geprüft haben.

Stellen Sie das Gerät so auf, dass immer eine ungestörte
Frischluftzufuhr sichergestellt ist. Stellen Sie das Gerät
keinesfalls auf Teppiche und in die Nähe von Gardinen und
bauen Sie es nicht in Bücherregale ein.

Sie das Gerät weder direkter Sonneneinstrahlung noch
Setzen Wärmequellen aus.

LESEN SIE ALLE ANWEISUNGEN VOR DEM GEBRAUCH

3

SICHERHEITSHINWEISE

1) Lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie das Gerät

das erste Mal in Betrieb nehmen.

2) Diese Bedienungsanleitung zum späteren Nachschlagen gut aufbewahren.

3) Das Gerät darf keinem Tropf oder Spritzwasser ausgesetzt werden und es

dürfen keine mit Flüssigkeiten gefüllten Gegenstände wie Vasen auf das
Gerät gestellt werden. Nur in trockenen Regionen benutzen.

4) Keine offenen Flammen wie Kerzen auf das Gerät stellen und das Gerät von
offenen Flammen fernhalten.

5) Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit
dem Gerät spielen.

6) Stellen Sie sicher, dass das Gerät nur mit dem beigefügten DC 5V / 1A
Netzteil genutzt wird. Bei Verwendung höherer Spannungen kann es zu
Funktionsstörungen des Gerätes kommen.

7) Nur Zubehör und Ersatzteile verwenden die vom Hersteller frei gegeben
sind.

8) Installieren Sie das Gerät gemäß den Anweisungen des Herstellers.

9) Stellen Sie das Gerät nur in ausreichend belüfteten Umgebungen auf. Stellen

Sie das Gerät auf eine ebene und stabile Oberfläche.

10) Nicht Temperaturen über 35 ° C aussetzen. Beim Aufstellort darauf achten
das 30 cm nach hinten und der Oberseite des Gerätes und 5 cm von jeder
Seite eingehalten werden.

11) Entsorgen Sie verbrauchte Batterien / Akkus umweltgerecht.

12) Achten Sie stets darauf, dass das Gerät vor dem Transport oder der

Reinigung aus der Steckdose gezogen wird. Reinigen Sie es nur mit einem
trockenen Tuch.

13) Bei Gewitter oder wenn das Gerät für längere Zeit nicht benutzt wird trennen
Sie das Gerät vom Stromnetz.

14) Dieses Gerät hat keine durch den Nutzer zu wartenden Teile. Versuche Sie
nicht, dieses Gerät selbst zu reparieren. Nur qualifiziertes Servicepersonal
darf die Wartung durchführen. Bei einem Defekt reklamieren Sie das Gerät
bei Ihrem Händler.

15) Lassen Sie das Gerät niemals unbeaufsichtigt und passen Sie auf das nichts
durch Löcher, Schlitze oder irgendwelche anderen Öffnungen ins Gehäuse
des Geräts geschoben wird. Dies kann zu einem tödlichen elektrischen
Schlag führen.

16) Stellen Sie das Gerät nicht in der Nähe von Fernsehgeräten, Lautsprechern
und anderen Objekten, die starke Magnetfelder erzeugen auf.

4

GERÄT AUSPACKEN

 Nehmen Sie das Gerät vorsichtig aus dem

Karton und entfernen Sie das gesamte
Verpackungsmaterial von dem Gerät.

 Wickeln Sie das Netzkabel ab.
 Stellen Sie das Gerät auf eine stabile, ebene

Oberfläche.

 Schließen Sie das Gerät mit dem im

Lieferumfang enthaltende Netzteil an Ihre Haussteckdose an.

 Öffnen Sie den Deckel vom Plattenspieler.
 Entfernen Sie alle Transportsicherungen (Klebestreifen usw.).
 Entfernen Sie die weiße Kunststoffabdeckung von der Ton Nadel, indem

Sie sie in Pfeilrichtung abziehen.

 Entfernen Sie den Kabelbinder, von dem Tonarm.

5

BEZEICHNUNG DER BEDIENELEMENTE

6

BESCHREIBUNG DER TASTEN

Am Gerät

1. Schallplattenteller Legen Sie hier die Schallplatte auf

2. Schallplattentellerwelle

3. Schallplatten Adapter Adapter für verschiedene Schallplattengrößen.

4. USB REC Buchse Keine Wiedergabe. Nur für die Aufnahme.

5. Tonarm

6. Stop / Rec USB Aufnahme Taste

7. Tonarmhebel Anheben und absenken des Tonarms

8. Line In (3,5mm) Anschluss eines Externen Wiedergabe Gerätes

9. U/min. Schalter Zum Einstellen der Geschwindigkeit (33/45/78)

10. Funktionsregler BT (Bluetooth) / LINE IN / PHONO

11. Autostoppschalter Ein / Aus- schalten der Autostopp Funktion

12. Powerregler (Volume) Gerät Ein / Aus- schalten. Lautstärke Einstellen

13. Power LED Leuchtet wenn eingeschaltet. Zeigt farblich den
Funktionsmodus an

14. Phone (3,5mm) Kopfhörer Ausgang (3,5mm)

15. Ton Nadel

16. Lautsprecher Tonausgabe

17. Griff Tragegriff für den Transport

18. Verschluss Verriegeln / Entriegeln des Kofferdeckels

19. Line Out Cinch Ausgang

20. DC Eingang DC 5V / 1A

STROMVERSORGUNG

Verbinden Sie das Netzteil mit dem Gerät und Ihrer Haussteckdose. Beachten Sie
das die Stromquelle den Werten des Netzteils entspricht. Das Gerät darf nur an ein
DC 5V 1A Netzteil angeschlossen werden.

7

GERÄT EIN / AUS- SCHALTEN

Gerät Einschalten:

Drehen Sie den [Power] Regler um das Gerät einzuschalten. Ist das Gerät
eingeschaltet leuchtet die Power LED.

Gerät Ausschalten:
Drehen Sie den [Power] Regler um das Gerät auszuschalten. Ist das Gerät
ausgeschaltet leuchtet die Power LED nicht.

EINSTELLUNG DER LAUTSTÄRKE

 Um die Lautstärke zu verändern drehen Sie den [Lautstärkeregler] bis

die gewünschte Lautstärke erreicht ist.

EINSTELLEN DES FUNKTIONSMODUS

1. Um den gewünschten Funktionsmodus auszuwählen drehen Sie den

[Funktionsregler] auf die gewünschte Funktion.

2. Der ausgewählte Modus wird durch die Power LED farblich angezeigt.

3. Die folgenden Funktionsmodi stehen zur Verfügung.

BT (Blau) / LINE IN (Lila) / PHONO (Rot)

BLUETOOTH MODUS

Verbinden Sie ein externes Gerät drahtlos per Bluetooth mit der HIF1970BT, um
Musik von Ihrem externen Gerät über die HIF1970BT wiederzugeben.

1. Drehen Sie den [Funktionsregler] auf BT (Bluetooth), um die Bluetooth

Funktion auszuwählen.

2. Die Power LED zeigt an ob ein Gerät verbunden ist.

Kein Gerät verbunden: Power LED blinkt blau
Mit Gerät verbunden: Power LED leuchtet blau

3. Starten Sie an Ihrem externen Wiedergabe Gerät die Bluetooth Suche.

4. Wählen Sie HIF1970BT in der Bluetooth Liste aus.

5. Starten Sie die Wiedergabe an Ihrem externen Gerät.

6. Die Wiedergabe und Grundlautstärke steuern Sie mit dem externen

Wiedergabe Gerät.

Hinweis:

 Bluetooth funktioniert am besten innerhalb von 10 Metern im Freien.
 Das Gerät verbindet sich mit dem zuletzt verbundenen Gerät.

 Die Grundlautstärke wird von Ihrem externen Gerät vorgegeben. Mit

dem Lautstärkeregler am Gerät können Sie die Lautstärke nach
justieren.

8

PLATTENSPIELER MODUS

1. Drehen Sie den [Funktionsregler] auf Phono, um die Plattenspieler

Funktion auszuwählen.

2. Die Power LED leuchtet rot.

3. Wählen Sie die Geschwindigkeit anhand Ihrer Schallplatte aus

(33 / 45 / 78 U/min.)

4. Legen Sie eine Schallplatte auf den Schallplattenteller auf.

5. Heben Sie den Tonarm mit dem Tonarmhebel an.

6. Bewegen Sie den Tonarm über die Schallplatte.

7. Der Schallplattenteller fängt an sich zu drehen.

8. Senken Sie den Tonarm mit dem Tonarmhebel ab.

9. Die Wiedergabe beginnt.

Autostopp

Ein (On): Der Schallplattenteller stoppt automatisch.
Aus (Off): Der Schallplattenteller stoppt nicht automatisch.

Hinweis:

 Kontrollieren Sie vor der Wiedergabe das alle Transportaufkleber

entfernt wurden und dass die Schutzkappe von der Ton Nadel
abgezogen wurde.

 Der Tonarm fährt nach der Wiedergabe nicht automatisch zurück in

die Null Stellung.

LINE IN MODUS

Verbinden Sie ein externes Gerät per 3,5mm Audiokabel mit der HIF1970BT, um
Musik von Ihrem externen Gerät über die HIF1970BT wiederzugeben.

1. Drehen Sie den [Funktionsregler] auf LINE IN, um die LINE IN Funktion

auszuwählen.

2. Die LED leuchtet lila.

3. Nutzen Sie ein 3,5mm AUX Kabel, um das Gerät mit einem externen

Wiedergabegerät zu verbinden.

4. Die Wiedergabe steuern Sie mit dem extern angeschlossenen

Wiedergabegerät.
