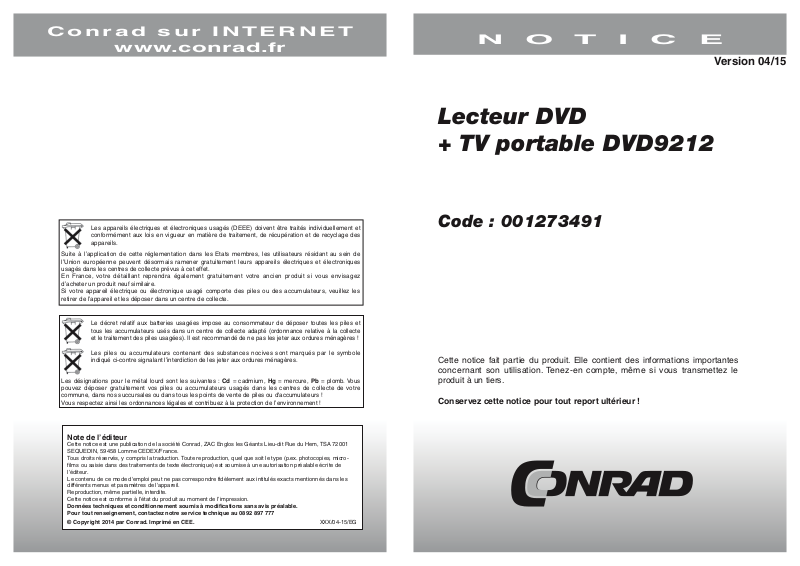

Conrad sur INTERNET
www.conrad.fr
NOTICE
Version 04/15
Lecteur DVD
+ TV portable DVD9212
Les appareils électriques et électroniques usagés (DEEE) doivent être traités individuellement et
conformément aux lois en vigueur en matière de traitement, de récupération et de recyclage des
appareils.
Suite à l’application de cette réglementation dans les Etats membres, les utilisateurs résidant au sein de
l’Union européenne peuvent désormais ramener gratuitement leurs appareils électriques et électroniques
usagés dans les centres de collecte prévus à cet effet.
En France, votre détaillant reprendra également gratuitement votre ancien produit si vous envisagez
d’acheter un produit neuf similaire.
Si votre appareil électrique ou électronique usagé comporte des piles ou des accumulateurs, veuillez les
retirer de l’appareil et les déposer dans un centre de collecte.
Le décret relatif aux batteries usagées impose au consommateur de déposer toutes les piles et
tous les accumulateurs usés dans un centre de collecte adapté (ordonnance relative à la collecte
et le traitement des piles usagées). Il est recommandé de ne pas les jeter aux ordures ménagères !
Les piles ou accumulateurs contenant des substances nocives sont marqués par le symbole
indiqué ci-contre signalant l’interdiction de les jeter aux ordures ménagères.
Les désignations pour le métal lourd sont les suivantes : Cd = cadmium, Hg = mercure, Pb = plomb. Vous
pouvez déposer gratuitement vos piles ou accumulateurs usagés dans les centres de collecte de votre
commune, dans nos succursales ou dans tous les points de vente de piles ou d'accumulateurs !
Vous respectez ainsi les ordonnances légales et contribuez à la protection de l’environnement !
Note de l’éditeur
Cette notice est une publication de la société Conrad, ZAC Englos les Géants Lieu-dit Rue du Hem, TSA 72001
SEQUEDIN, 59458 Lomme CEDEX/France.
Tous droits réservés, y compris la traduction. Toute reproduction, quel que soit le type (p.ex. photocopies, microfilms ou saisie dans des traitements de texte électronique) est soumise à une autorisation préalable écrite de
l’éditeur.
Le contenu de ce mode d'emploi peut ne pas correspondre fidèlement aux intitulés exacts mentionnés dans les
différents menus et paramètres de l'appareil.
Reproduction, même partielle, interdite.
Cette notice est conforme à l’état du produit au moment de l’impression.
Données techniques et conditionnement soumis à modifications sans avis préalable.
Pour tout renseignement, contactez notre service technique au 0892 897 777
© Copyright 2014 par Conrad. Imprimé en CEE. XXX/04-15/EG
Code : 001273491
Cette notice fait partie du produit. Elle contient des informations importantes
concernant son utilisation. Tenez-en compte, même si vous transmettez le
produit à un tiers.
Conservez cette notice pour tout report ultérieur !
2 15
Consignes de sécurité importantes
Attention : Afin de réduire tout risque d’électrocution, ne retirez aucun cache. L’appareil ne
contient aucune pièce pouvant être entretenue par l’utilisateur. Adressez-vous à un personnel
qualifié pour toute intervention sur l’appareil.
Afin d’éviter les incendies et les électrocutions, n’exposez pas l’appareil à la pluie ainsi qu’à
l’humidité.
- N’exposez pas l’appareil ou l’adaptateur réseau à l’eau ou aux éclaboussures. Ne posez aucun
récipient contenant de l’eau sur l’appareil (vase par exemple).
- N’installez pas l’appareil à proximité de sources de chaleur comme des radiateurs ou des fours.
Evitez les rayons directs du soleil.
- N’obturez pas les grilles de ventilation. Les ouvertures sur l’appareil permettent l’aération. Ne
bouchez pas les ouvertures en posant l’appareil sur un coussin, un canapé ou une surface
similaire.
- Ne posez pas l’appareil sur un chariot, support, pied, dispositif ou table instables. Il risquerait de
tomber et de provoquer des blessures ou d’être endommagé.
- Ne posez jamais d’objet lourd ou tranchant sur l’écran LCD ou le boîtier.
- Utilisez uniquement l’adaptateur secteur fourni avec l’appareil. La garantie est invalidée en cas
d’utilisation d’un autre adaptateur.
- La fiche secteur de l’adaptateur permet de stopper l’alimentation de l’appareil en courant
électrique et doit donc toujours rester facilement accessible.
- Débranchez la fiche de la prise électrique lorsque vous n’utilisez pas l’appareil.
- Respectez l’environnement lors de l’élimination des piles et accus.
Attention : Il existe un risque d’explosion si la pile a été mal installée ! Remplacez la pile
uniquement par une pile du même type.
Attention : N’exposez jamais les piles/accus à une chaleur excessive (rayons directs du
soleil), au feu ou autre.
Attention : Une pression acoustique trop for te des écouteurs peut endommager l’audition.
Utilisez uniquement les accessoires et éléments de fixation recommandés par le fabricant.
L’appareil est alimenté en courant par un adaptateur secteur. L’adaptateur sert également de
dispositif de coupure de l’alimentation et doit donc rester toujours accessible.
Attention : Une pile mal insérée présente un risque d’explosion. Ne remplacez une pile que
par un type de pile identique ou similaire (pile lithium).
Consignes de sécurité
ATTENTION : RISQUE D’ELECTROCUTION. NE PAS OUVRIR.
Attention : Ce lecteur numérique utilise un système laser. Les commandes ou réglages
différents de ceux décrits dans le présent mode d’emploi risquent de libérer des
rayonnements dangereux.
Attention : Afin d’éviter toute exposition directe du rayon laser, n’ouvrez pas le boîtier. Le
rayon laser est visible lorsque le boîtier est ouvert.
Attention : Ne regardez jamais vers le rayon laser.
Attention : Ne stockez pas cet appareil dans un endroit fermé (bibliothèque par exemple ou
tout autre emplacement similaire).
Attention : Si cet appareil est utilisé par des enfants, les parents doivent veiller à ce que ces
derniers comprennent le contenu de cette notice dans son intégralité, afin que l’appareil ainsi
que les piles soient toujours utilisés correctement.
Attention : N’utilisez plus la batterie lorsqu’elle est en surchauffe, gonflée ou qu’elle dégage
des odeurs. Faites-la remplacer par un service après-vente.
Attention : Ne rechargez pas la batterie dans des lieux insuffisamment ventilés (sur un
matelas, canapé, coussin, tapis, etc.).
Attention : Nous déclinons toute responsabilité en cas de mauvaise utilisation de la batterie
ou de non-respect des consignes mentionnées sur le boîtier de la batterie.
14 3
Attention : L’utilisation d’une rallonge USB d’une longueur supérieure à 250 mm est interdite.
Affectation des touches
Appareil principal
Paramètres et caractéristiques techniques
Paramètres électroniques
Tension d’alimentation ................................... 100 à 240 V/AC, 50 à 60 Hz
Puissance consommée ...................................................<12 W
Humidité ambiante en fonctionnement ......................................5 à 90%
Sortie vidéo .......................................................1 Vp-p (75Ω)
Sortie audio ...............................................1,4 Vrms (1 KHz, 0 dB)
Système
Laser ....................................................Laser semi-conducteur
Signaux ............................................................NTSC/PAL
Plage de fréquences .........................................20 Hz à 20 kHz (1 dB)
Rapport signal/bruit ..................Supérieur à 80 dB (uniquement sorties analogiques)
Domaine dynamique ................................... Supérieur à 85 dB (DVD/CD)
1. Arrière/retour
Retour/suivant
2.
3. Gauche/arrière
Droite/avant
4.
5. ENTER
6. DVD/DVB
7. VOL +/VOL – (volume +/-)
8. SETUP
9. SOURCE
10. PLAY/PAUSE
11. STOP
12. OPEN
13. SD/MMC/MS
4 13
14. USB
15. Prise casque
16. AV OUT
17. Prise coaxiale
18. ON/OFF
19. Prise DC IN 9-12 V
20. ANTENNE
Jeux
Insertion des piles
1. Retirez le support de piles.
3 jeux sont disponibles : BoxMan, Burning Tetris et Hit Rat. Appuyez sur la touche ENTER pour
démarrer le jeu.
EPG (Guide électronique des programmes)
Le lecteur TNT dispose d’un guide électronique des programmes, qui permet d’afficher une courte
présentation en temps réel des programmes diffusés, avant que le programme n’apparaisse sur
l’écran.
1. Appuyez sur <EPG>.
Un menu du guide électronique des programmes s’ouvre sur le côté gauche et la retransmission
simultanée du programme sélectionné apparaît sur le côté droit de l’écran.
2. Appuyez sur
Vous pouvez revenir sur la liste des programmes en appuyant sur .
3. Appuyez sur
Appuyez sur la touche «EPG» pour quitter cette page.
pour afficher le vidéotexte numérique fourni par la chaîne sélectionnée.
ou pour changer de chaîne et les afficher.
Vidéotexte numérique
Si le programme en cours transmet du vidéotexte numérique, le lecteur TNT est capable de
l’afficher. Les contenus du texte varient en fonction du diffuseur du programme. Il peut s’agir
d’images et de sons relatifs au programme, de pages comportant les informations au sujet du
programme, de la météo, d’informations ou d’autres options.
Appuyez sur la touche TTX, la fenêtre du vidéotexte apparaît sur l’écran.
Appuyez sur les touches ↑↓ pour faire défiler les informations du vidéotexte.
Appuyez sur la touche TTX pour quitter la page du vidéotexte.
Caractéristiques de la batterie
Tension de sortie : ........................... 7,4 V
Durée de chargement standard : ...........3 à 4 heures
Conditions de stockage ................. Température ..............Humidité ambiante
6 mois ...............................-20 à +45°C .......................65±20%
1 semaine ............................-20 à +65°C .......................65±20%
Conditions de fonctionnement ............ Température ..............Humidité ambiante
Chargement standard .................... 0 à +45°C .......................65±20%
Déchargement standard .................-20 à +65°C .......................65±20%
2. Insérez les piles.
Remarque : Retirez la pile durant le stockage ou en cas de non-utilisation prolongée de l’appareil.
Télécommande
1. PLAY/PAUSE
Appuyez une fois sur la touche PLAY/PAUSE pour interrompre la lecture, puis appuyez de nouveau
sur cette touche pour reprendre la lecture.
2. STOP
Lorsque vous appuyez une fois sur cette touche, l’appareil mémorise l’emplacement d’arrêt.
Si vous appuyez ensuite sur la touche ENTER, la lecture reprend à partir de l’emplacement
mémorisé. Si toutefois vous appuyez de nouveau sur la touche STOP en lieu et place de la touche
ENTER, la fonction de reprise de la lecture n’est plus disponible.
3. Retour en arrière
: Revenir au début d’un chapitre/d’une piste.
: Touche rouge en mode vidéotexte.
12 5
4. Basculement vers l’avant
: Bascule sur le chapitre/la piste suivant(e).
: Touche verte en mode vidéotexte.
5. VOL- (Volume -)
Régler le volume.
6. Répétition
Appuyez sur la touche REPEAT en cours de lecture pour sélectionner le mode de répétition
souhaité.
: Lecture d’un chapitre/d’un titre/de tous les titres d’un support.
: Lecture d’une piste/de toutes les pistes d’un support.
: Vous pouvez sélectionner le mode lecture Repeat One (répéter une piste)/Repeat
folder (répéter un dossier) pour un support.
7. POWER
Touche de mise en veille du lecteur DVD.
8. Programmation
: La fonction de programmation vous permet de mémoriser vos pistes
favorites d’un CD. Appuyez sur la touche PROGRAM : le menu de programmation s’affiche alors
sur l’écran. Vous pouvez désormais saisir directement les numéros de titre, de chapitre ou de
piste à l’aide des touches chiffrées et sélectionner l’option PLAY. Pour revenir en lecture normale,
appuyez sur la touche PROGRAM et sélectionnez l’option CLEAR (supprimer) dans le menu de
programmation.
: Fonction vidéotexte
: Pour sélectionner un mode diaporama, appuyez plusieurs fois sur la touche PROGRAM.
16 modes diaporamas sont disponibles.
9. SOURCE
DVD/carte/USB.
10. TITLE
: Retour au menu de titres.
: Basculement sur le programme téléviseur ou radio.
- Classification des chaînes : Configuration du type de chaîne : Favori, Film, Informations,
Divertissement.
- Modification des chaînes : Renommer, déplacer, supprimer.
Configuration DVB
- Paramètres TV : Sélection du système TV et du type de TV.
- Paramètres vidéo : Modification des paramètres vidéo : Luminosité, contraste, nuances,
saturation.
- Paramètres audio : Sorties coaxiales, numériques.
- Modes de sortie : OFF, RAW, PCM.
- Langue : Sélection de la langue OSD.
- Sécurité parentale : Modification du mot de passe et configuration du verrouillage des chaînes. Le
mot de passe par défaut est 0000.
- Heure : Réglage du fuseau horaire.
- Paramètres mode veille : Utilisez cette fonction pour configurer le mode de mise en veille
automatique. Vous pouvez ici sélectionner 3 ou 4 heures.
3 heures : L’appareil bascule en mode veille au bout de 3 heures sans utilisation ou changement
de chaîne ou d’entrée.
4 heures : L’appareil bascule en mode veille au bout de 4 heures sans utilisation ou changement
de chaîne ou d’entrée.
OFF : La fonction de mise en veille automatique est désactivée et l’appareil reste allumé.
- Informations système : Informations relatives à l’actualisation de données, du tuner, de la version
du logiciel et du modèle.
Installation
11. DVD/DVB
Basculement en mode DVD/DVB
12. Touches chiffrées 0-9
Sélection d’un point de menu chiffré.
13. ENTER
Valider une sélection de menu.
14. VOL+ (Volume +)
Régler le volume.
15. Ecran
- Recherche auto : Recherche automatique de toutes les chaînes disponibles.
- Recherche manuelle : Recherche manuelle des chaînes.
- Réglages usine : Réinitialisation des réglages usine.
6 11
Configuration vidéo
Vous pouvez modifier les paramètres vidéo : luminosité, contraste, nuances, saturation.
Configuration haut-parleur
LT/RT : Lors de la lecture d’un DVD 5.1, les canaux LOS/RS/intermédiaire sont diffusés sur les
deux canaux L et R.
STEREO : Lors de la lecture d’un DVD 5.1, le canal LS est uniquement diffusé via le canal L, le
canal RS uniquement via le canal R, et le canal intermédiaire via les deux canaux L et R.
Affichage de la durée de lecture et des informations de statut.
16. AUDIO
: Appuyez plusieurs fois sur la touche AUDIO en cours de lecture pour basculer sur
une autre langue audio ou piste sonore, si disponible.
: Appuyez plusieurs fois sur la touche AUDIO en cours de lecture pour lire un canal
audio différent (stéréo, gauche ou droite).
17. Sous-titres
Appuyez plusieurs fois sur la touche SUBTITLE (sous-titres) en cours de lecture pour basculer sur
une langue de sous-titres différente.
18. ANGLE/EPG
Appuyez sur la touche ANGLE pour modifier l’angle de vue des DVDs compatibles avec cette
fonction. En mode DVB, les informations EPG s’affichent.
19. SETUP
Ouvrir ou fermer le menu de configuration.
20. 10+
Pour sélectionner la piste n°10 ou une piste supérieure à 10, appuyez tout d’abord sur la touche
10+. Si vous souhaitez par exemple sélectionner la piste 12, appuyez dans un premier temps sur
la touche 10+, puis sur la touche 2.
21. RETURN
Retour sur le menu précédent ou fermeture du menu.
22.
En appuyant sur la touche , vous pouvez régler l’une des 5 vitesses de retour rapide
(x2>x4>x8>x20). Appuyez sur la touche ENTER pour revenir sur la lecture normale.
Touche jaune en mode vidéotexte.
23.
En appuyant sur la touche , vous pouvez régler l’une des 5 vitesses d’avance rapide
(x2>x4>x8>x20). Appuyez sur la touche ENTER pour revenir sur la lecture normale.
Touche bleue en mode vidéotexte.
Guide des chaînes
- Chaînes TV : Affichage de la liste des chaînes TV. Appuyez sur la touche DISPLAY pour trier les
programmes.
- Stations radio : Affichage de la liste des stations radio. Appuyez sur la touche DISPLAY pour trier
les programmes.
10 7
24. SLOW (ralenti)
Mode ralenti.
25. MENU
Afficher le menu du DVD.
26. SEARCH (Recherche)
En mode DVD, permet de basculer sur le moment, le titre, ou le chapitre souhaité.
27. MUTE (Mise en sourdine)
Désactive la sortie audio.
Menu de configuration
Configuration système
La touche SETUP vous permet d’afficher le menu de configuration. Sélectionnez le point de menu
souhaité à l’aide des touches directionnelles ▲▼◄►. Une fois les réglages effectués, appuyez sur
la touche SETUP pour revenir sur l’affichage normal.
- Configuration système
- Système TV
Sélection du système de couleurs réglé sur la sortie AV de votre téléviseur. Ce lecteur DVD est
compatible NTSC et PAL.
Sélectionnez l’option PAL lorsque le téléviseur raccordé utilise le système PAL. Il transforme le
signal vidéo d’un support NTSC pour que la sortie s’effectue au format PAL.
Sélectionnez l’option NTSC lorsque le téléviseur raccordé utilise le système NTSC. Il transforme le
signal vidéo d’un support PAL pour que la sortie s’effectue au format NTSC.
Sélectionnez l’option Auto pour que le signal de sortie vidéo soit automatiquement transformé en
fonction du format de lecture du support.
4 heures : L’appareil bascule en mode veille au bout de 4 heures sans utilisation ou changement
de chaîne ou d’entrée.
OFF : La fonction de mise en veille automatique est désactivée et l’appareil reste allumé.
- Paramètres par défaut
Réinitialisation des réglages usine du menu de configuration.
Configuration de la langue
Vous pouvez sélectionner la langue des menus OSD/audio/sous-titres des DVDs, si disponible.
Vous pouvez également sélectionner les caractères pour les sous-titres MPEG4.
Configuration audio
- Ecran de veille
Cette fonction permet d’activer ou de désactiver l’écran de veille.
- Type de TV
Sélection du rapport largeur/hauteur de l’image.
4:3 PS : Lorsque vous disposez d’un téléviseur normal et souhaitez que les deux côtés de l’image
soient rognés ou formatés de sorte qu’elle passe sur l’écran du téléviseur.
4:3 LB : Sur un téléviseur normal, une image large s’affiche avec des bandes noires au niveau des
bords supérieurs et inférieurs de l’écran.
16:9 : Ecran large.
- Mot de passe
Saisie du mot de passe utilisateur. Le mot de passe par défaut est 0000.
- Evaluation
Après avoir saisi le bon mot de passe, vous pouvez modifier les paramètres de verrouillage
parental.
- Veille automatique
Utilisez cette fonction pour configurer le mode de mise en veille automatique. Vous pouvez ici
sélectionner 3 ou 4 heures.
3 heures : L’appareil bascule en mode veille au bout de 3 heures sans utilisation ou changement
de chaîne ou d’entrée.
8 9
Cette fonction vous permet de sélectionner la sortie SPDIF : SPDIF/OFF, SPDIF/RAW, SPDIF/
PCM.
Loading...
