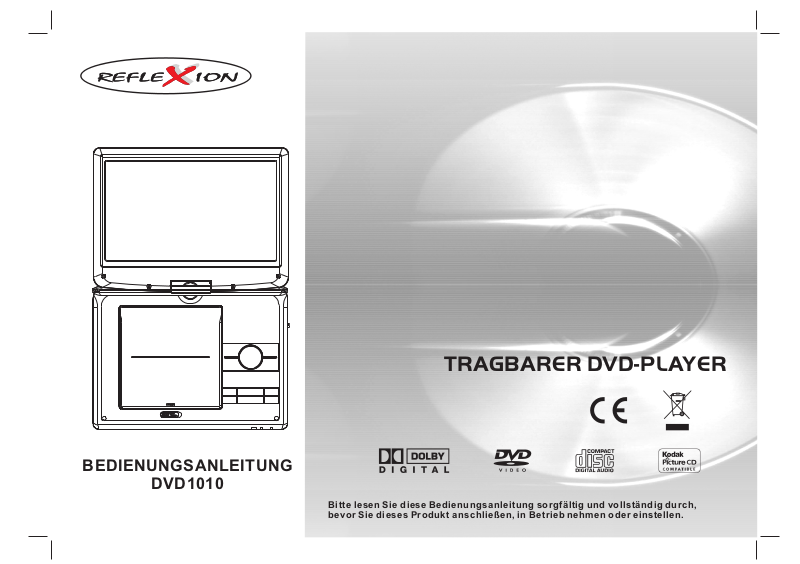

BEDIENUNGSANLEITUNG
DVD1010
TRAGBARER DVD-PLAYER
Bitte lesen Sie diese Bedienungsanleitung sorgfältig und vollständig durch,
bevor Sie dieses Produkt anschließen, in Betrieb nehmen oder einstellen.
Inhalt
Inhalt S 1
Wichtige Sicherheitshinweise S2
Sicherheitshinweise S3
Tastenbelegung S4- S6

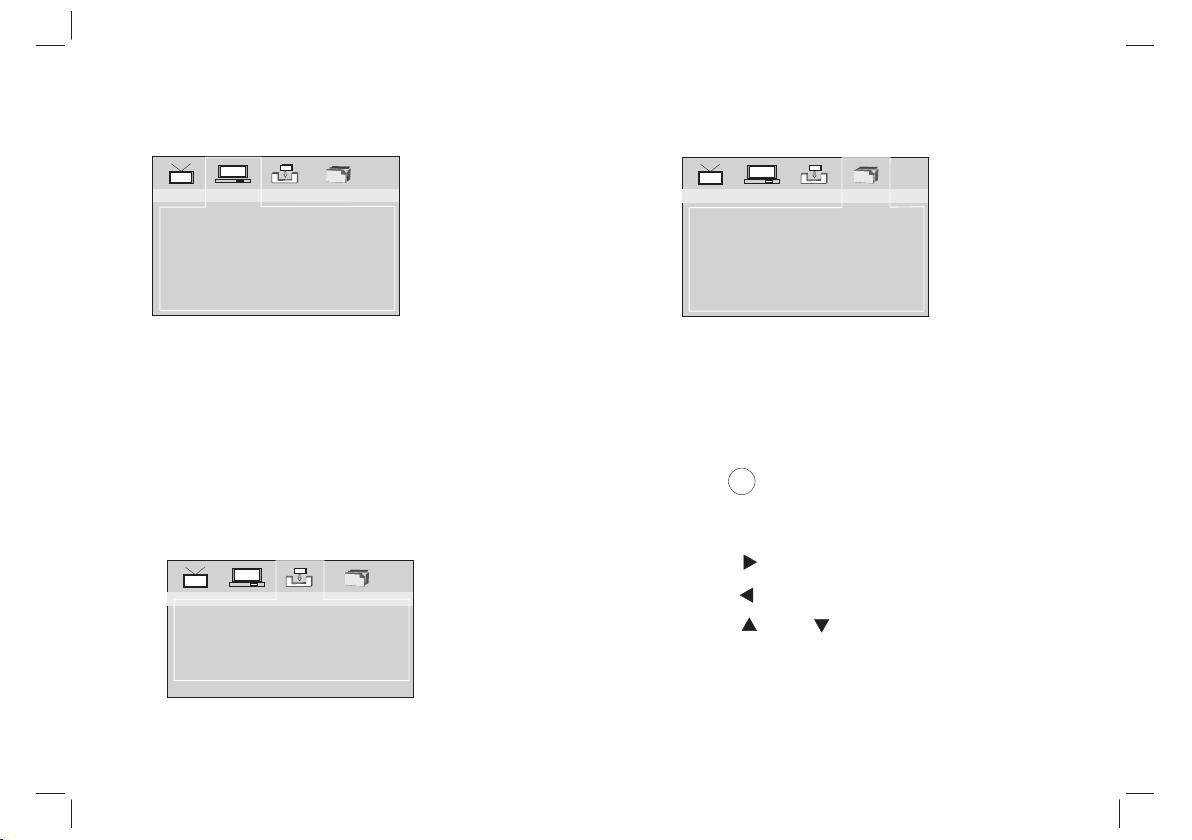

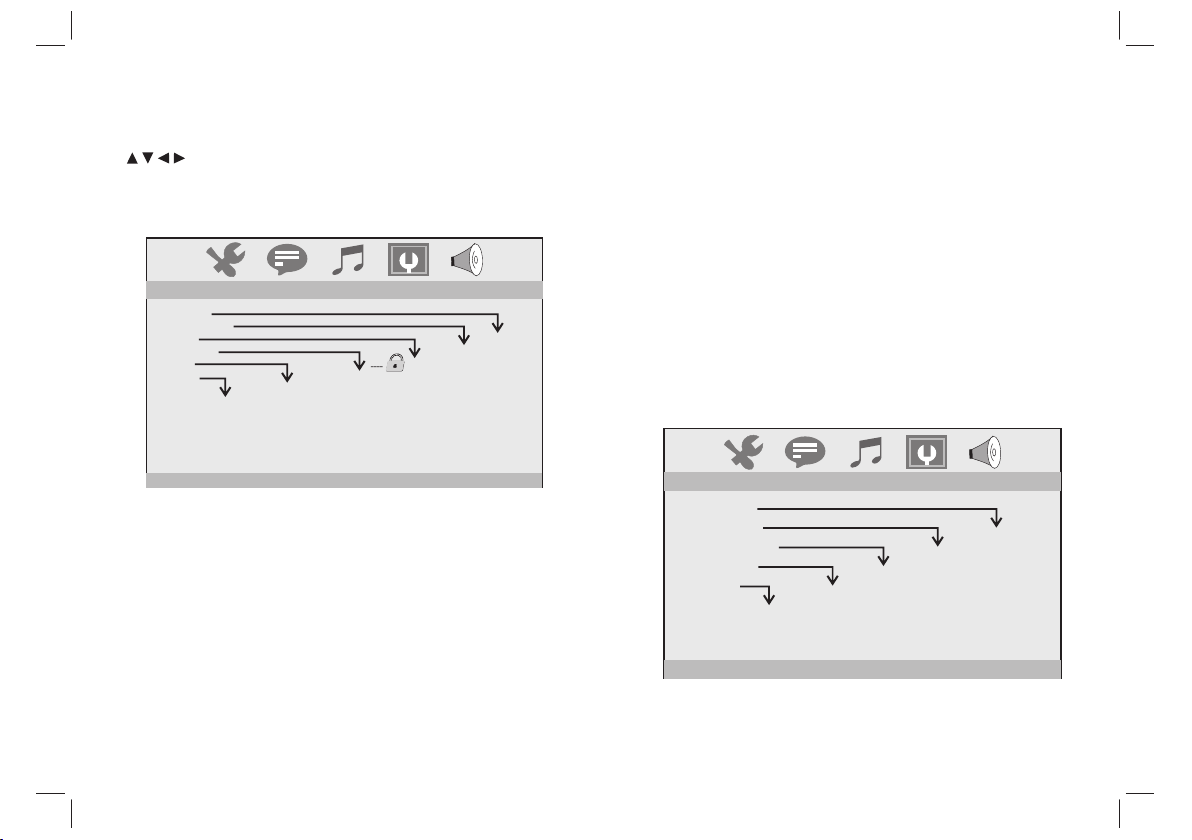

SETUP-Menüeinstellung S7- S8
SETUP-Menüeinführung S9
Parameter und Spezifikationen S10
Batteriedaten S10
1

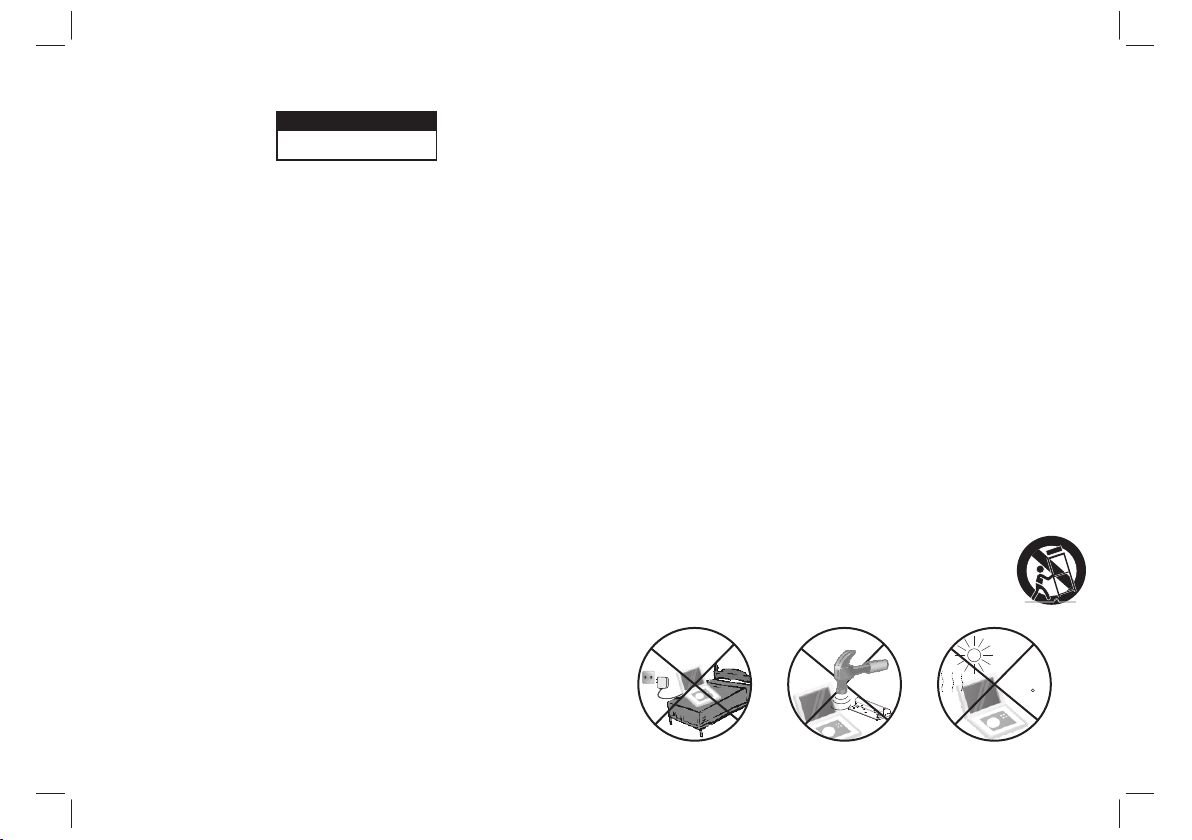

Wichtige Sicherheitshinweise
Warnung: Um das Risiko eines Elektroschocks zu reduzieren,
keine Abdeckungen entfernen. Im Geräteinneren befinden sich
keine zu wartenden Teile. Wenden Sie sich stets an
qualifiziertes Personal.
Warnung: Zur Vermeidung von Feuer und Stromschlag, Gerät
weder Regen noch Feuchtigkeit aussetzen.
Das Gerät darf keinen Flüssigkeitstropfen oder -spritzern
ausgesetzt werden. Auf dem Gerät dürfen keine mit Flüssigkeit
gefüllten Objekte, wie z. B. Vasen, abgestellt werden.
Den Player nicht direktem Sonnenlicht oder Wärmequellen, wie
Radiatoren oder Öfen aussetzen.
Decken Sie keine Belüftungsöffnungen ab. Schlitze und
Öffnungen am Gerät dienen der Belüftung. Die Öffnungen
dürfen niemals dadurch blockiert werden, dass der Player auf ein
Kissen, Sofa oder eine ähnliche Oberfläche gestellt wird.
Stellen Sie den Player nicht auf einen instabilen Wagen, Ständer,
Dreifuß, Gestell oder Tisch. Das Gerät kann
herunterfallen und es kann zu Beschädigungen oder
Verletzungen kommen.
Stellen Sie niemals schwere oder scharfe Gegenstände auf den
LCD-Bildschirm oder auf das Gehäuse.
Verwenden Sie nur den mitgelieferten Netzadapter. Durch die
Verwendung eines anderen Netzadapters werden alle
Garantieansprüche null und nichtig.
Der Netzstecker des Adapters dient zur Unterbrechung der
Stromversorgung und soll weiterhin betriebsbereit bleiben.
Ziehen Sie bei Nichtnutzung den Netzstecker.
Beachten Sie bei der Entsorgung der Batterie auf die
Umweltaspekte.
VORSICHT: Ein falsch eingesetzte Batterie kann explodieren. Nur
mit dem gleichen oder ähnlichen Batterietyp austauschen.
WARNUNG: Die Batterie (Batteriepack oder eingesetzte Batterien)
dürfen nicht hohen Temperaturen ausgesetzt werden, wie
Sonneneinstrahlung, Feuer usw.
WARNUNG: Eine zu hohe Lautstärke der Kopfhörer kann zu
Hörverlust führen.
WARNUNG: Nur Befestigungs- und Zubehörteile verwenden, die
vom Hersteller empfohlen werden. Der Player wird von
einem Netzadapter mit Strom versorgt. Der Netzadapter dient zur
Unterbrechung der Stromversorgung und soll weiterhin
betriebsbereit bleiben.
Vorsicht: Eine falsch eingelegte Batterie kann explodieren. Nur mit
dem gleichen oder ähnlichen Batterietyp (Lithium-Batterie)
austauschen.
Dieses Symbol auf dem Produkt weist darauf hin,
dass dieses Gerät nicht zusammen mit dem
Hausmüll entsorgt werden darf (Gültig in der EU).
Zur Vermeidung möglicher Umwelt- oder
Gesundheitsschäden durch unkontrollierte
Abfallentsorgung muss dieses Gerät getrennt von
anderen Abfällen entsorgt und gewissenhaft dem
Recycling zugeführt werden, um die Materialien
eff ek ti v wi ed er ve rw er te n zu k ön ne n Br in ge n Si e
am Ende der Nutzungsdauer das Gerät zu einer
zuständigen Sammelstelle oder wenden sich an
den Händler, bei dem Sie es gekauft haben. Diese
nehmen das Produkt zum umweltgerechten
Recycling an.
2
Sicherheitshinweise
ACHTUNG
STROMSCHLAGGEFAHR
NICHT ÖFFNEN
Warnung: Dieser digitale Videodisk-Player verwendet ein
Lasersystem. Steuerungen oder Einstellungen anders als in dieser
Bedienungsanleitung beschrieben können zur
Freisetzung gefährlicher Strahlung führen.
Warnung: Um eine direkte Aussetzung des Laserstrahls zu vermeiden,
öffnen Sie nicht das Gehäuse. Sichtbare
Laserstrahlung, wenn das Gehäuse geöffnet ist.
Warnung: Niemals in den Laserstrahl blicken.
Vorsicht: Stellen Sie dieses Gerät nicht in einem
geschlossenen Raum auf, wie z.B. auf einm Bücherregal oder einem
ähnlichen Ort.
Warnung: Wenn das Gerät von einem Kind benutzt wird, müssen sich
die Eltern vergewissern, dass das Kind die
Bedienungsanleitung verstanden hat und wie mit der Batterie
umgegangen wird, damit diese stets korrekt benutzt wird.
Warnung: Wenn sich die Batterie überhitzt, anschwillt oder es
zu einer Geruchsfreisetzung kommt, verwenden Sie diese bitte nicht
mehr und wenden Sie sich für einen Austausch an einen
Kundendienst-Center.
Warnung: Laden Sie die Batterie nicht an Orten mit
unzureichender Belüftung, wie: Matratzen, Sofa, Kissen, weichen
Matten usw.
Warnung: Wir übernehmen keine Verantwortung für Schäden, die aus
einer falschen Verwendung oder durch Nichtbeachten des Aufklebers
mit Warnhinweisen auf dem Batteriegehäuse entstanden sind.
Warnung: Es darf kein USB-Verlängerungskabel mit einer
Länge von mehr als 250 mm am USB-Port verwendet werden.
N
N
Anmerkungen zum C opyright
Es ist gesetzlich verboten, urheberrechtlich geschütztes Material ohne
Erlaubnis zu kopieren, auszustrahlen, anzuzeigen, über
Kabel zu senden, öffentlich wiederzugeben oder zu mieten. Dieses
Produkt verwendet die von Macrovision entwickelte
Kopierschutzfunktion. Auf einigen Disks wurden Kopierschutz- Signale
aufgezeichnet.
Bei der Aufzeichnung und Wiedergabe dieser Disks treten
Bildstörungen auftreten. Dieses Produkt verwendet eine
Kopierschutztechnologie, die durch US-Patente und andere Rechte zum
Schutz geistigen Eigentums geschützt ist.
Patente und anderes geistiges Eigentum gehören der Macrovision
Corporation und anderen Eigentümern. Die Verwendung dieser
Schutzverfahren muss von Macrovision Corporation genehmigt werden
und ist ausschließlich für den Heimeinsatz und andere
beschränkte Nutzungsbereiche gedacht, falls nicht anders von
Macrovision Corporation autorisiert. Reverse-Engineering und
Auseinanderbauen ist nicht gestattet.
SERIENNUMMER:
Sie finden die Seriennummer auf der Rückseite des Geräts. Diese
Nummer gilt ausschließlich für dieses Gerät und wird nicht für andere
Geräte benutzt. Sie sollten hier die Daten notieren und diese Anleitung als
einen Kaufbeleg aufbewahren.
Modell-Nr. ____________________________
Serien-Nr. _____________________________
Kaufdatum _________________________
Laden
Heftige
Stöße
Temp.
über
40°C
3
Tastenbelegung

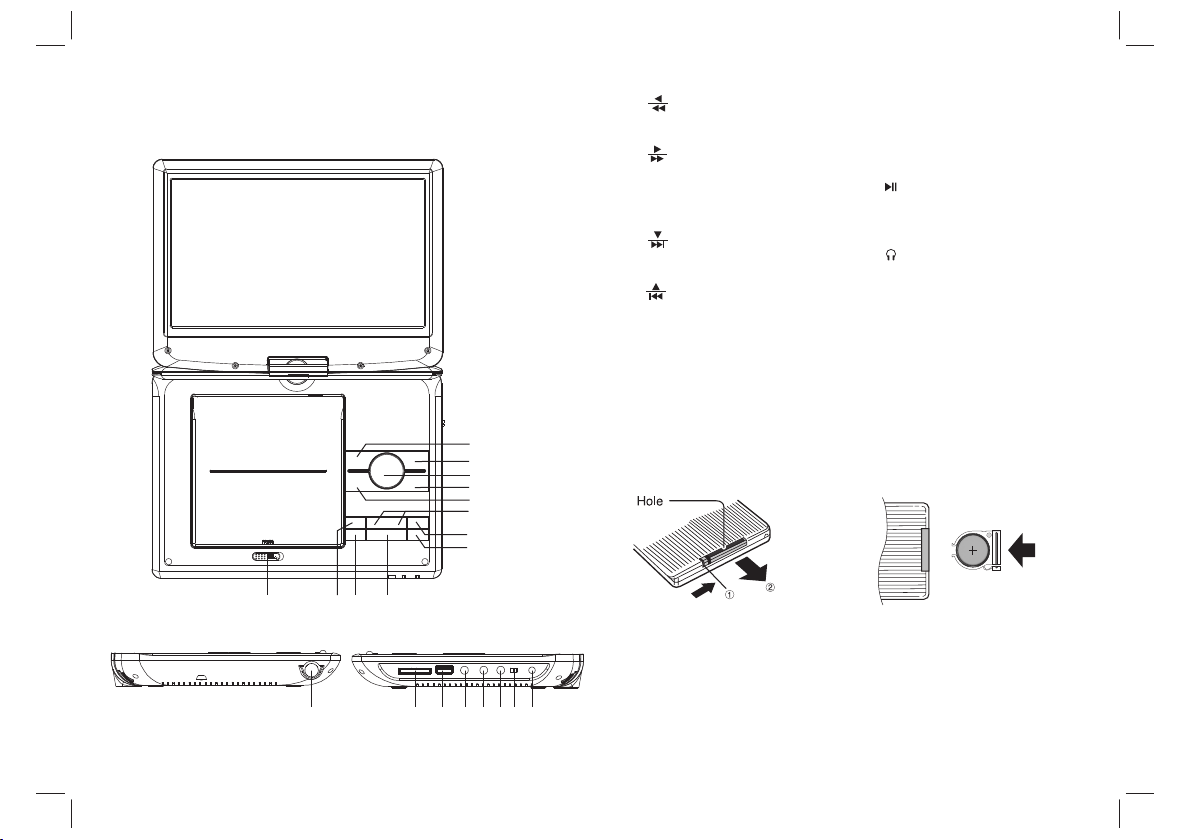

Hauptgerät
12
1. Left/Fast Backward
kurz drücken: links
lange drücken: schneller Rücklauf
2. Right/Fast Forward
kurz drücken: rechts
lange drücken: schneller Vorlauf
3.Enter: Bestätigt Menü-Auswahl
4. Down/Forward Skip
kurz drücken: runter
lange drücken: vorwärts springen
5. Up/Reverse Skip
kurz drücken: aufwärts
lange drücken: rückwärts Springen
6. VOL- / VOL+ (Lautstärke -/+)
7. Setup
1
2
3
4
5
6
7
8
11
9
10
Einsetzen der Batterie
1. Ziehen Sie den
Batteriehalter heraus.
Öffn un g
HINWEISE:
Die Batterie während der Aufbewahrung oder längerer
Nichtnutzung des DVD-Players entfernen.
8. Source (Quelle)/ DVD/DVB
kurz drücken: Source (Quelle)
lange drücken: DVD/DVB
9. MODE
10.■ Stop
11. Pl ay /P au se
12.Open (Öffn en )
13.SD/MMC/MS
14.USB
15. Kopfhörer-Buchse
16. AV- OUT
17. Koaxial-Anschluß
18.On/Off
19.DC-In 9-12V
20. Antenne
2. Setzen Sie die Batterien ein.
13 14 15 16 1 7 18 1920
4
Tastenbelegung

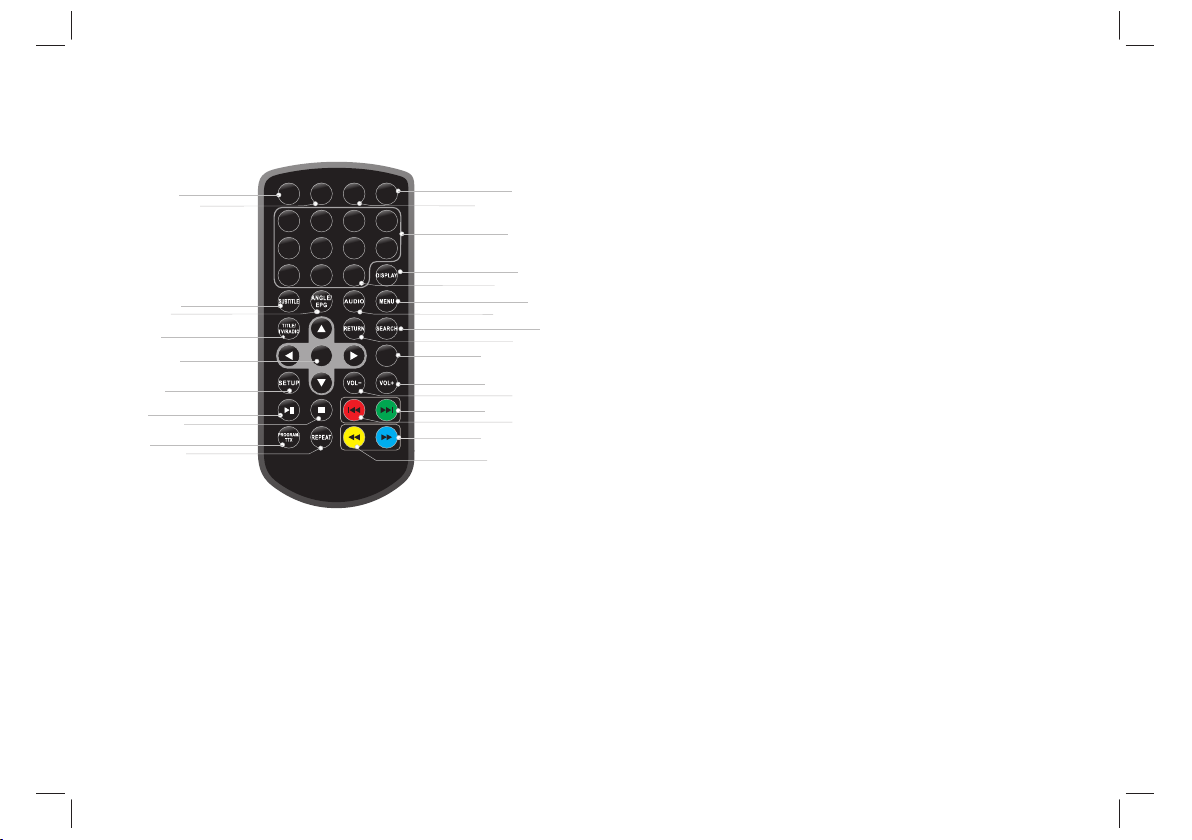

Fernbedienung
DVD/DV B
MUTE
7
27
A-B
1 2
5
9 0 10+
17
18
10
13
ENTE R
19
1
2
8
6
1. PLAY/ PAUSE (Wiedergabe/Pause)
Drücken Sie einmal PLAY/ PAUSE, um die Wiedergabe zu
unterbrechen und drücken Sie PLAY/ PAUSE erneut, um die
Wiedergabe fortzusetzen.
2. STOP
Wen n Si e di es e Taste einmal gedrückt wird, merkt sich das Gerät die
Stelle, an der es angehalten wurde. Wen n anschließend
ENTER gedrückt wird, wird die Wiedergabe ab der gespeicherten
Stelle fortgesetzt. Aber wenn anstelle von ENTER erneut STOP
gedrückt wurde, ist die Wiederaufnahmefunktion nicht verfügbar.
3. Zurückspringen
DVD: Geht ein Kapitel/Track bis zum Anfang zurück.
DVB: ROTE Taste i m Videotext.
SOURC E
3
4
7
6
8
SLOW
11
24
14
4
20
16
9
12
15
25
21
5
3
23
22
26
4. Vor wä rt ss pr in ge n
DVD: Geht zum nächsten Kapitel/Track.
DVB: GRÜNE Tast e im Videotext.
5. VOL- (Lautstärke -)
Lautstärke einstellen.
6. WIEDERHOLEN
Drücken Sie während der Wiedergabe REPEAT, um de n
gewünschten Wiederholungsmodus auszuwählen.
DVD: Wiedergabe eines Kapitels/Titels/aller Titel auf einer Disk.
VCD/CD: Wiedergabe eines Tracks/aller Tracks auf einer Disk.
Mp3/WMA: Sie können den Wiedergabemodus Repeat One
(Track wiederholen)/Repeat folder (Ordner wiederholen) für eine
Disk wählen.
7. A-B
Wiederholen eines Segments drücken Sie einmal AB, um den
Startpunkt für das zu wiederholende Segment einzustellen.
Drücken Sie die Taste e rn eu t, u m de n En dp un kt f es tz ul eg en.
Der Player wiederholt das Segment vom Start- bis zum Endpunkt.
8. PROGRAMMIEREN
DVD/VCD/CD/Mp3: Mit der Programmierfunktion können
Sie Ihre Lieblingstracks einer Disk speichern. Drücken Sie die
Taste PROGRAM, anschließend wird das Programmiermenü auf
dem Bildschirm angezeigt. Jetzt können Sie mit den Ziff er nt as te n
die Titel-, Kapitel- oder Tracknummern direkt eingeben und die
PLAY-Option wählen. Um zur normalen Wiedergabe
zurückzukehren, drücken Sie PROGRAM und wählen Sie im
Programmiermenü die
Option CLEAR (Löschen).
TTX: Vi de ot ex t- Fu nk ti on D VB
JPEG: Zum Auswählen eines Diashowmodus drücken Sie
wiederholt die Tast e PR OG RA M. E s gi bt 1 6 Di as ho wm odi.
5
A ufbau
Fernbedienung
9. SOURCE (Quelle)
DVD/CARD/USB.
10. TITLE (Ti te l)
DVD: Rückkehr zum DVD-Titelmenü.
DVB: Zum Fernseh- oder Radioprogramm umschalten.
11. DVD/DVB
Zum DVD- oder DVB-Modus umschalten.
12. 0-9 ZIFFERNTAS TE N
Auswahl eines nummerierten Menüpunkts.
13. ENTER
Bestätigt eine Menüauswahl.
14. VOL + (La ut st är ke + )
Lautstärke einstellen.
15. ANZEIGE
Zeigt Wiedergabezeit und Statusinformationen an.
16. AUDIO
DVD/DVB:Drücken Sie während der Wiedergabe mehrmals AUDIO,
um zu einer anderen Audio-Sprache oder Tonspur umzuschalten,
falls vorhanden.
CD/VCD:Drücken Sie während der Wiedergabe mehrmals AUDIO,
um einen unterschiedlichen Audiokanal (Stereo, links oder rechts)
wiederzugeben.
17. UNTERTITEL
Drücken Sie während der Wiedergabe mehrmals SUBTITLE
(Untertitel), um zu einer anderen Untertitel-Sprache umzuschalten.
18. ANGLE (Blickwinkel)/EPG
Ändern Sie mit ANGLE (Blickwinkel) den Blickwinkel bei DVDs, die
diese Funktion unterstützen.
Bei DVB werden EPG-Informationen angezeigt.
19. SETUP
Öff ne t od er s ch li eß t da s Se tu pm en ü.
20. 10+
Um Track 10 oder einen Track auszuwählen, der größer als 10 ist,
drücken Sie zuerst 10+. Zum Beispiel: Auswahl von Track 12.
Drücken Sie zuerst 10+ und drücken Sie anschließend die
Ziffe rn ta st e 2.
21. RETURN (Zurück)
Geht zum höheren Menü zurück oder schließt das Menü.
22.
DVD:lDurch Drücken von können Sie eine vom 5 Rücklauf
-Geschwindigkeiten einstellen (x2-> x4-> x8-> x20). Mit ENTER
kehren Sie zur normalen Wiedergabe zurück.
DVB
23.
DVD:Durch Drücken von können eine vom 5 Vorlauf
-Geschwindigkeiten einstellen (x2-> x4-> x8-> x20). Mit ENTER
kehren Sie zur normalen Wiedergabe zurück.
DVB:BLAUE Taste i m Videotext.
24. SLOW (Zeitlupe)
Zeitlupe.
25. MENÜ
DVD-Diskmenü aufrufen.
26. SEARCH (Suche)
Springt im DVD-Modus zum gewünschten Zeitpunkt, Titel oder
Kapitel.
27. MUTE (Stummschaltung)
Deaktiviert die Audioausgabe.
6
Einstellung SETUP-Menü
Systemsetupseite
Rufen Sie mit SETUP das S et up me nü a uf . Wä hl en S ie m it d en
Richtungstasten den gewünschten Menüpunkt. Drücken
Sie nach Abschluss der Einstellungen SETUP, um wieder zur
normalen Anzeige zurückzukehren.

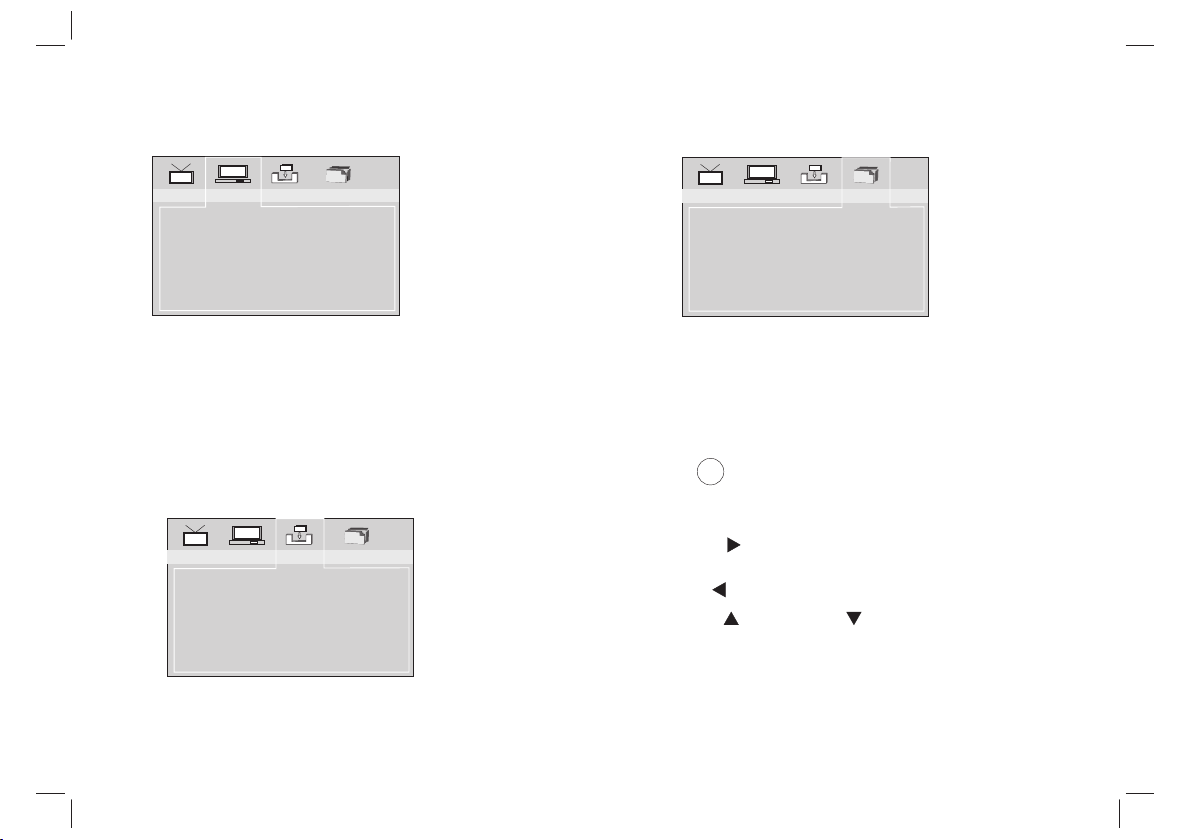

Systemsetup
SYSTEM SETUP
TV SYSTEM
SCREEN SAVER
TV TYPE
PASSWORD
RATING
DEFAULT
RESTORE
1 KID SAFE
2 G
3 PG
4 PG13
5 PG-R
6 R
7 NC-17
8 ADULT
4:3 PS
4:3 LB
16:9
ON
OFF
NTSC
PAL
TV-Typ
Wählt das Seitenverhältnis der Bildwiedergabe.
4:3 PS: Wenn Sie einen normalen Fernseher besitzen und möchten,
dass beide Seiten des Bilds beschnitten oder formatiert werden, damit
sie auf Ihren Fernsehbildschirm passen.
4:3 LB: Bei einem normalen Fernseher wird ein breites Bild mit
schwarzen Balken am oberen und unteren Rand des
Fernsehbildschirms angezeigt.
16:9: Breitbild-Bildschirm.
Passwort
Eingabe Benutzerpasswort. Das Standardpasswort lautet 0000.
Bewertung
Nach Eingabe des richtigen Passworts können Sie die
Kindersicherung ändern.
Standardeinstellungen
Wiederherstellen der Werkseinstellungen des Setupmenüs.
Spracheinstellungsseite
Spracheinstellung
TV-System
Auswahl des Farbsystems, das auf ihrem Fernseher bei der
AV-Au sg ab e ei ng es te ll t is t. D ie se r DV D- Pl ay er i st m it N TS C un d
PAL kompatibel.
PAL - Wählen Sie diese Option, wenn der angeschlossene
Fernseher das PAL- Sy st em v er we nd et . Es ä nd er t da s Videosignal
einer NTSC-Disk und die Ausgabe erfolgt im PAL- Fo rm at .
NTSC - Wählen Sie diese Option, wenn der angeschlossene
Fernseher das PAL- Sy st em v er we nd et . Es ä nd er t da s Videosignal
einer PAL- Di sk u nd d ie Au sg ab e er fo lg t im N TS C- Fo rm at .
Auto: Ändert das Ausgangs-Vi de os ig nal automatisch entsprechend
zum Wiedergabeformat der Disk.
Bildschirmschoner
Diese Funktion schaltet den Bildschirmschoner ein oder aus.
LANGUAGE SETUP
OSD LANGUAGE
AUDIO LANGUAGE
SUBTITLE LANGUAGE
MENU LANGUAGE
FONT SETUP
--
CENTRAL EU
CYRILLIC
WESTERN EU
GREEK
TURKISH
ENGLISH
GERMAN
SPANISH
FRENCH
PROTUGUESE
ITALIAN
ENGLISH
GERMAN
SPANISH
FRENCH
PROTUGUESE
ITALIAN
OFF
ENGLISH
GERMAN
SPANISH
FRENCH
PROTUGUESE
ITALIAN
Sie können die OSD- und die Audio/Untertitel/Menü-Sprache
von DVDs auszuwählen, falls verfügbar. Sie können auch die
Schriftart für MPEG4-Untertitel wählen.
7
ENGLISH
GERMAN
SPANISH
FRENCH
PROTUGUESE
ITALIAN
SETUP-Menüeinstellung

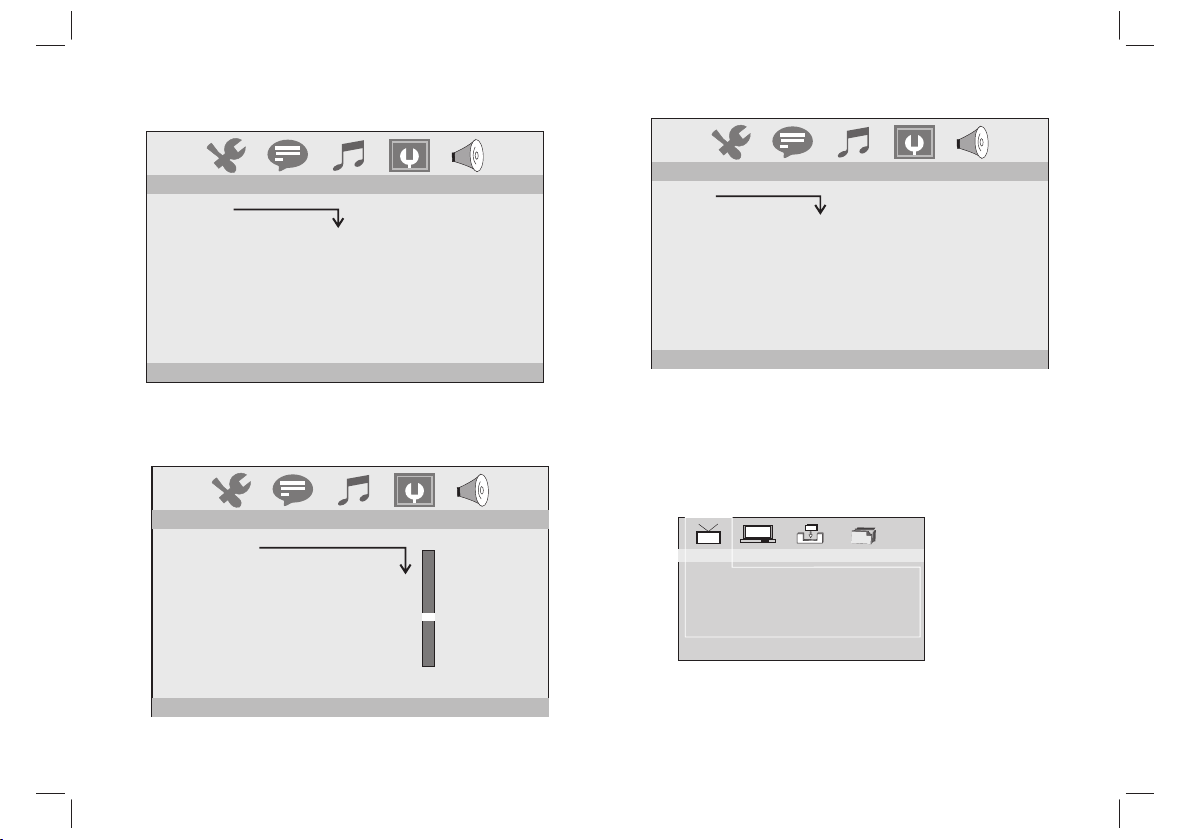

Audiosetup
AUDIO SETUP
AUDIO OUTPUT
Mit dieser Funktion wählen Sie den SPDIF-Ausgang: SPDIF Aus,
SPDIF/RAW, SPDIF/PCM.
--
SPDIF/OFF
SPDIF/RAW
SPDIF/PCM

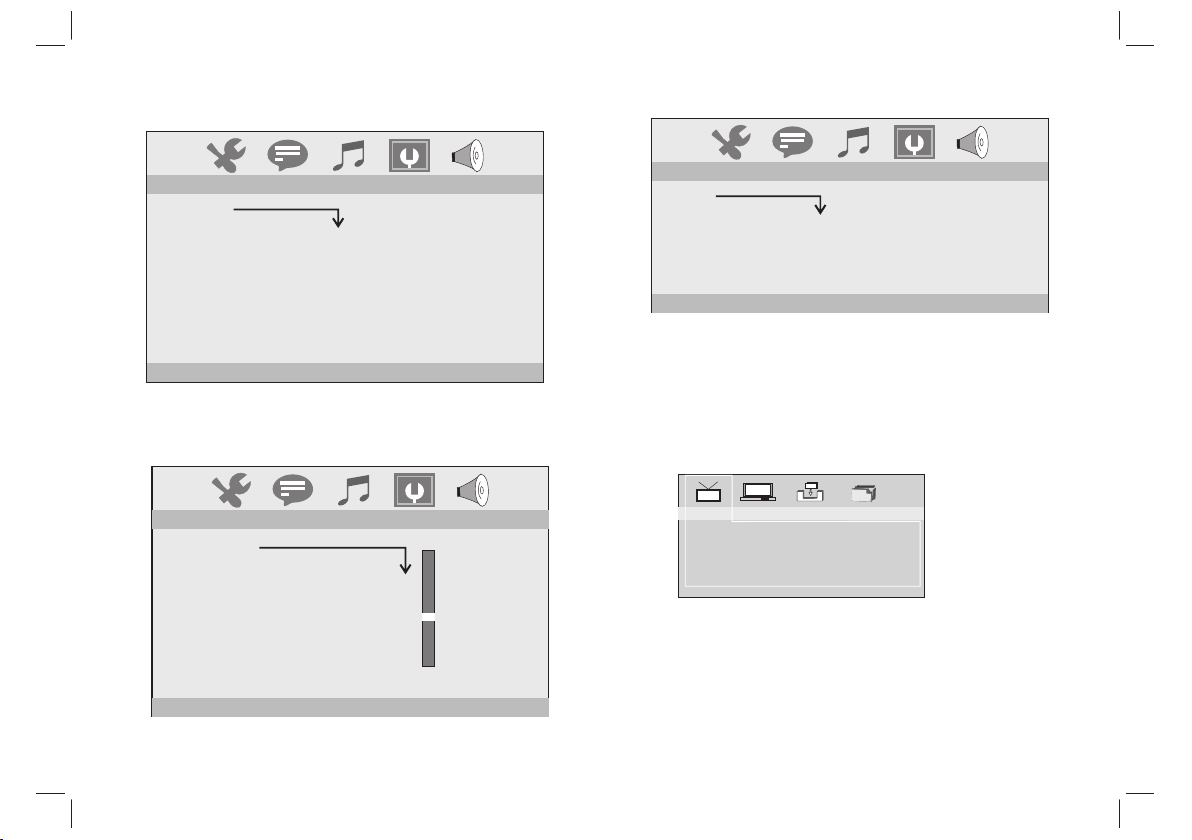

Videosetup
VIDEO SETUP
BRIGHTNESS
CONTRAST
HUE
SATURATION
Sie können die Vi de oe instellungen ändern: Helligkeit, Kontrast,
Farbton, Sättigung.
--
12
10
8
6
4
2
0
Lautsprechersetup
SPEAKER SETUP
DOWNMIX
Downmix:
LT/RT: Bei der Wiedergabe einer DVD 5.1-Kanäledisk werden di e
Kanäle LS/RS/Mitte über die beiden L-und R-Kanäle ausgegeben.
STEREO: Bei der Wiedergabe einer DVD 5.1-Kanäledisk wird der
LS nur über den L-Kanal, der RS nur über den R-Kanal und Mitte
über die beiden L- und R-Kanäle ausgegeben.
--
LT/RT
STEREO
Kanalführer
Channel Guide
TV Channels
Radio Channels
Channels Class
Channels Edit
TV-Kanäle: Rufen Sie die TV-K an al li st e au f.
Drücken Sie in den TV- Ka nä le n die DISPLAY-Taste, um die
Programme zu sortieren.
Radiokanäle: Rufen Sie die Radio-Kanalliste auf.
Drücken Sie in den Radio-Kanälen die DISPLAY-Taste, um die
Programme zu sortieren.
Kanal-Klassifizierung: Einstellen der Kanalklasse: Bevorzugt,
Film, Nachrichten, Show.
Kanäle bearbeiten: Kanäle bearbeiten: Umbenennen,
Verschieben, Löschen.
8
SETUP-Menüeinführung
DVB-SETUPMENÜ
Systemkonfiguration
Spiel
System Config
TV Setting
Video Setting
Audio Setting
Language
Parent Control
Time Setting
System Info
TV-Einstellung: Wählt das TV- Sy st em u nd d en TV-Typ.
Vid eo ei ns te ll un ge n: Ä nd er t di e Video-Einstellungen: Helligkeit,
Kontrast, Farbton, Sättigung.
Audioeinstellungen: Wählt die koaxialen, digitalen
Ausgangsmodi: OFF (Aus), RAW, PCM.
Sprache: Wählt die OSD-Sprache.
Kindersicherung: Ändert das Passwort und stellt die
Kanalsperre ein. Das Standardpasswort lautet 0000.
Zeiteinstellung: Stellt die Zeitzone ein.
Systeminformationen: Informationen über die Aktualisierung
von Daten, Tuner, Version der F/W und des Modells.
Installation
Installalion
Auto Scan
Manual scan
Default Setup
Suchlauf: Automatischer Suchlauf aller verfügbaren Kanäle.
Manuelle Suche: Manuelle Suche der Kanäle.
Wer ks ei ns te ll un g: S te ll t DV B au f di e Werkseinstellungen zurück.
Game
BoxMan
Burning Tetris
Hit Rat
Es sind drei Spiele verfügbar: BoxMan, Burning Tetris und Hit
Rat. Zum Spielen „ENTER“ drücken.
EPG (Elektronischer Programmführer)
Der DVB-T-Player bietet einen elektronischen Programmführer, der
für jeden Fernsehsender eine schnelle Vorschau derLiveübertragung
anzeigt, bevor Sie ihn im Vollbildmodus anzeigen.
1 Drücken Sie <EPG> .
Ein Menü des elektronischen Programmführers öffnet sich mit
einem TV-K an al me nü a uf d er l inken Seite und dem entsprechenden
Live-Sendung des gewählten Programms auf der rechten Seite des
Bildschirms.
2 Drücken Sie “ ”um digitalen Vid eo te xt a nz uz ei ge n, der vom
gewählten Kanal geliefert wird.
Kehren Sie mit “ ” zur Programmliste zurück.
3 Drücken Sie “ ”oder “ ” um die einzelnen TV- Ka nä le z u
wechseln und sie live anzuzeigen.
* Verlassen von dieser Seite
--- Drücken Sie „EPG“.
EPG
9
Digitaler Videotext
Parameter und Spezifikationen
Elektronische Parameter
Wen n da s ak tu el le P ro gr am m di gi ta le n Videotext überträgt, kann
der DVB-T-Player diesen anzeigen. Die Inhalte des digitalen
Vid eo te xt s va ri ie re n je n ac h Pr og ra mmanbieter. Es kann sich um
Bilder und Ton fü r da s Pr og ra mm , Se it en m it I nf or ma ti on en ü be r die
Programme, We tt er, N ac hr ic ht en o de r an de re O pt io nen handeln.
Drücken Sie TTX, das Vi de ot ex t- Fe ns te r öf fn et s ic h au f de m
Bildschirm.
Drücken Sie zum Umblättern der Vi de ot ex ti nf or ma ti on en d ie
Tast e
.
*Verlassen des Vid eo te xt s
— Drücken Sie zum Verlassen des Vi de otexts die Taste TTX.
Batteriedaten
Batteriespezifikationen
Ausgangsspannung: 7,4V
Lade / Entladezeit
Standard-Ladezeit: 3 – 4Std.
Aufbewahrungs- und Betriebsbedingungen
1. Aufbewahrungsbedingung Temperatur Luftfeuchtigkeit
6 Monate -20°C - +45°C 65±20%
1 Woc he -20°C - +65°C 65±20%
2. Betriebsbedingungen Temp er at ur Luftfeuchtigkeit
Standardladung -0°C - +45°C 65±20%
Standardentladung -20°C - +65°C 65±20%
Punkt
Spannungsversorgung
Leistungsaufnahme
Luftfeuchtigkeit
im Betrieb
VID EO AUSGA NG
AUDIO -
Ausga gsspa
nungn
AUSGA NG
: AC 100- 240 V, 50/60 Hz.
: <12 W
: 5 % bis 9 0 %
:1. 4 Vrm s (1 K Hz, 0 dB)
Standardanforderung
System
Las er
Sig na lsyst em
Fre qu enzbe re ich
Sig na l-/
Rausc habstan d
Dynam ikberei ch
Hinweis: Änderungen am Design und an den Spezifikationen ohne
vorherige Ankündigung vorbehalten.
:H al bleit er laser, W ellen lä nge 650 n m
: NTS C/ PAL
: 20H z bi s 20 kHz (1dB )
:Me hr a ls 80 dB
(Nur ANA LOGE AUSGA NGS-Buc hsen)
: Meh r al s 85dB (DVD /CD)
10
www.ultramedia.de

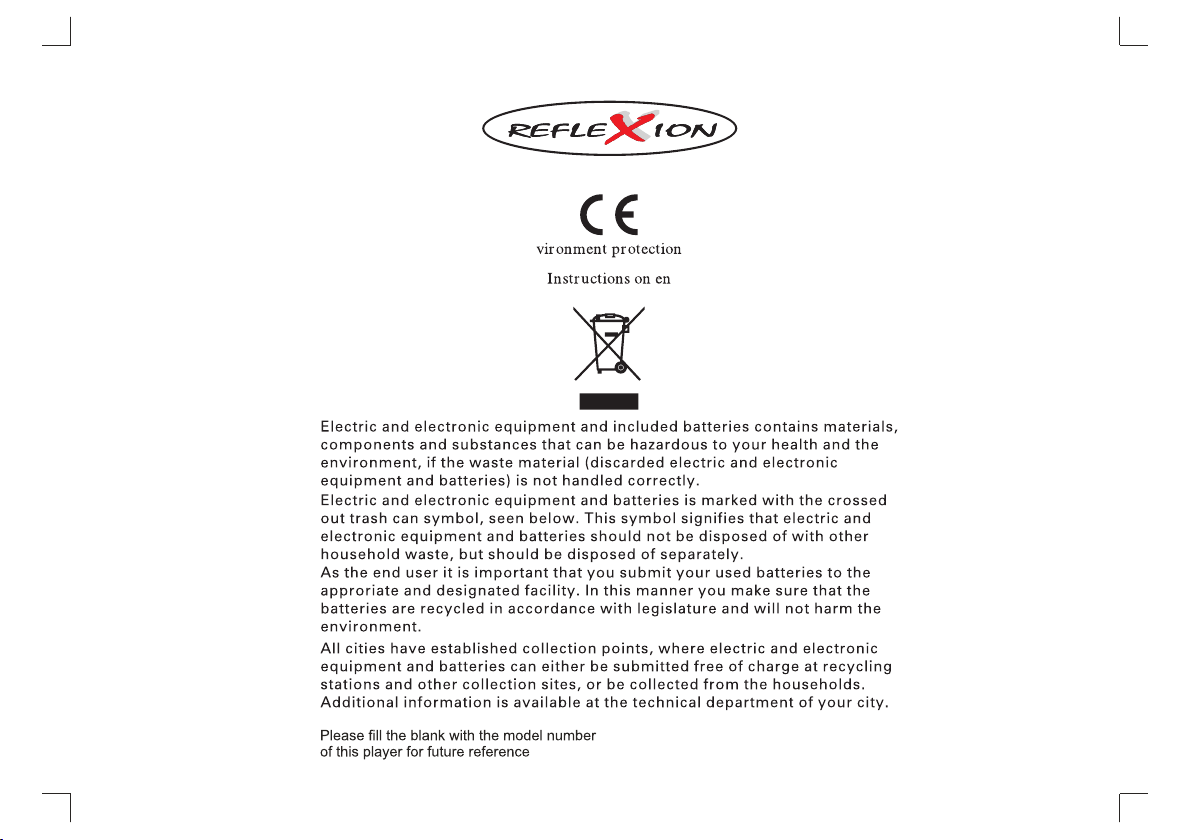

Elektrische und elektronische Geräte sowie Batterien enthalten Materialien, Komponenten und
Substanzen, welche für Sie und Ihre Umwelt schädlich
sein können, sofern die Abfallmaterialien (entsorgte elektrische und
elektronische Altgeräte sowie Batterien) nicht korrekt gehandhabt werden. Elektrische und
elektronische Geräte sowie Batterien sind mit der
durchgestrichenen Mülltonne, wie unten abgebildet, kenntlich gemacht. Dieses Symbol bedeutet, dass
elektrische und elektronische Altgeräte sowie Batterien nicht mit dem
Hausmüll entsorgt werden dür fen, sie müssen separat entsorgt werden.
Als Endverbraucher ist es notwendig, dass Sie Ihre erschöpften Batterien bei den entsprechenden
Sammelstellen abgeben. Auf diese Weise stellen Sie sicher, dass die
Batterien entsprechend der Gesetzgebung recycelt werden und keine Umweltschäden anrichten.
Städte und Gemeinden haben Sammelstellen eingerichtet, an denen elektrische und elektronische
Altgeräte sowie Batterien kostenfrei zum Recycling abgegeben werden
können, alternativ er folgt auch Abholung. Weitere Informationen erhalten Sie bei der
Umweltbehörde Ihrer Gemeinde.
Mit dem Masterpasswort können Sie wieder ein neues Passwort einstellen. Schützen Sie Ihr
Passwort.
www.ultramedia.de
GARANTIE
Die Firma
UltraMedia GmbH & Co. Handels KG
Steinstr. 5
D-21357 Bardowick
Tel.: +49 (0)4131-9239-20, Fax: +49 (0)4131-923955 (24 Cent/Minute / Mobilfunkpreis können abweichen!) (Mo.-Do.: 08:00-17:00, Fr.: 08:0014:00)
www.ultramedia.de
service@ultramedia.de
übernimmt für dieses Produkt eine Garantie für die Dauer von 24 Monaten ab Kaufdatum.
Ausgeschlossen von der Garantie sind Verschleißteile, ästhetische Teile, Produkte mit beschädigtem Garantiesiegel oder nicht lesbarer
Seriennummer, sowie die Schäden durch unsachgemäße Bedienung und/oder unsachgemäßem Gebrauch, durch den Gebrauch von nicht
originalen Ersatzteilen, ungeeigneter Verpackung oder aus irgendeinem Grund verursacht werden, die den “Reflexion“ Produkten nicht
zuzuschreiben sind.
Beachten Sie unbedingt die Warnhinweise in der Bedienun gs an le it un g.
Im Garantiefall senden Sie das System in der Originalverpackung, mit komplettem Zubehör und mit Kopie Ihres Kaufbeleges frei Haus
(Absender übernimmt Fracht) an oben angegebene Adresse. Für Transportschäden von Geräten, die nicht in der Originalverpackung
verschickt werden, übernimmt UltraMedia keine Haftung ! UltraMedia sendet frei Haus zurück. Vor einem eventuellen Versand des Systems
setzen Sie sich bitte mit uns unter der oben angegebenen Adresse, Tel.-, Faxnummer oder Mailadresse in Verbindung.
Für Rückfragen stehen wir gerne zur Verfügung !
USER'S MANUAL
DVD1010
PORTABLE DVD
Before connecting, operating or adjusting this product,
please read this user's manual carefully and completely.
Table of Contents
Table of Contents
Important Safety Instructions
Safety Precautions
Identification of Controls
P1
P2
P3
P4-P6
SETUP Menu Setting
SETUP Menu Introduction
Parameters and specifications
Battery Parameters
P7-P8
P9
P10
P10
1
Important Safety Instructions
1. Warning: To reduce the risk of electric shock, do not remove the
cover or back. Th er e ar e no u se r- se rv ic ea bl e pa rt s in si de. Refer
servicing to qualified personnel.
2. Warning: To prevent fire or electric shock hazard, do not expose
the unit to rain or moisture.
3. Do not expose the Adaptor and portable DVD to water (dripping or
splashing) and no objects filled with liquids, such as vases, should
be placed on the unit.
4. Keep the portable DVD away from direct sunlight and heat source
such as radiators or stoves.
5. Do not block the ventilation openings. Slots and openings on the
unit are provided for ventilation. Th e op en ings should never be
blocked by placing your portable DVD on a cushion, sofa or other
similar surface.
6. Do not place the portable DVD on unstable cart, stand, tripod,
bracket or table. The u ni t ma y fa ll , re su lt in g in p os si bl e damage or
injury.
7. Never place heavy or sharp objects on the LCD panel or frame.
8. Only use the AC adapter included with portable DVD. Using any
other adapter will void your warranty.
9. Th e pl ug o f AC ad ap to r is u se d as t he d is co nn ect de vice, th e
disconnect device shall remain readily operable.
10. Unplug the power from the outlet when the unit is not in use.
11. Att en ti on s ho ul d be d ra wn t o th e en vi ro nm en ta l aspects of
battery disposal.
12. CAUTION: Danger of explosion if battery is incorrectly replaced.
Replace only with the same or equivalent type.
13. WARNNING: The battery (battery or batteries or battery pack)
shall not be exposed to excessive heat such as sunshine, fire or the
like.
14. WARNNING: Excessive sound pressure from earphones or
headphones can cause hearing loss.
15. WARNNING: Only use attachments/accessories specified
provided by the manufacturer, the portable DVD is supplied by AC
adapter, the AC adapter is used as disconnect device, the disconnect
device shall remain readily operable.
16. Caution: Danger of explosion if battery is incorrectly replaced,
replaced only with the same or equivalent type (Lithium battery)
This marking indicates that this product should not
be disposed with other household wastes
throughout the EU. To pre ve nt p os si bl e ha rm t o th e
environment or human health from uncontrolled
waste disposal, recycle it responsibly to promote
the sustainable reuse of material resources. To
return your used device, please use the return and
collection systems or contact the retailer where
the product was purchased. Th ey c an t ak e th is
product for environmental safe recycling.
2
Safety Precautions
WARNING
RISK OF ELECTRIC SHOCK
DO NOT OPEN
Warning: This digital video disc player employs a laser system.
Use of controls,adjustments, or the performance of procedures
other than those specified herein may result in hazardous
radiation Exposure.
Warning: To prevent direct exposure to laser beam,do not open
the enclosure.Vis ib le l as er radiation when open.
Warning: Never stare directly into the laser beam.
Caution: Do not install this product in a confined space such
as a book case or similar unit.
Warning: when the unit using by child, parents must make sure
to let the child understand all contents in Instruction book how
battery using to guarantee using battery correctly all the time.
Warning: when find battery overheat, swell or dour, please
stop using battery and contact service centre for getting
replacement.
Warning: do not charging battery on the place of insufficient
ventilation such as: mattress, sofa, cushion , soft mat......
Warning: we will not take any responsibility if user incorrectly
use battery, not f ol lo wi ng o ur w ar ni ng i ns tr uc ti on l abel on the
battery case.
Warning: more than 250mm USB extension cord is prohibited
to use for USB port.
Notes on Copyrights:
It is forbidden by law to copy, br oa dc as t, s ho w,broadcast via
cable, play in public, or rent copyrighted material without
permission.
This product features the copy protection function developed by
Macrovision.Copy protection signals are recorded on some discs.
When recording and playing the pictures of these discs picture
noise will appear.This product incorporates copyright protection
technology that is protected by method claims of certain U.S.
Patents and other intellectual property rights owned by Macrovision
Corporation and other rights owners.Use of this copyright protection
technology must be authorized by Macrovision Corporation, and is
intended for home and other limited viewing uses only unless
otherwise authorized by macrovision Corporation. Reverse
engineering or disassembly is prohibited.
SERIAL NU MB ER :
You can find the serial number on the back of the unit .Thi s nu mb er
is unique to this unit and not available to others.You s ho ul d re co rd
requested information here and retain this guide as a permanent
record of your purchase.
Model No. ______________________________
Serial No. ______________________________
Date of Purchase_________________________
charge
strong
impact
over
heat
40 C
3
Identification of Controls
Main Unit
12
1. Left/Fast Backword
short press is left
long press is fast backword
2. Right/Fast Forword
short press is right
long press is fast forword
3.Enter
Confirms Menu Selection
4. Down/Forward Skip
short press is down
long press is forward Skip
5. Up/Reverse Skip
short press is up
long press is reverse Skip
6. VOL- / VOL+
7. Setup
1
2
3
4
5
6
7
8
11
9
10
Insert the battery
1.Open the battery door.
NOTES:
Remove battery during storage or when you are not using the DVD
player for a long time.
8.Source/ DVD/DVB
short press is Source
long press is DVD/DVB
9.MODE
10.■ Stop
11. Pl ay /p au se
12.Open
13.SD/MMC/MS
14.USB
15. Earphone Socket
16. AV OUT
17. Coaxial
18.On/Off
19.DC in 9-12V
20. ANT.
2.Insert battery.
13 14 15 16 1 7 18 1920
4
Identification of Controls
Remote control unit
DVD/DV B
MUTE
7
27
A-B
1 2
5
9 0 10+
17
18
10
13
ENTE R
19
1
2
8
6
1.PLAY/PAUSE
Press PLAY/PAUSE once to pause playback, pressing PLAY/
PAUS E se co nd t im e wi ll r es um e th e pl ay ba ck .
2.STO P
When this buttom is pressed once, the unit records the stopped
point,from where playback will resume if ENTER is pressed after
wards. But if STO P button is pressd again instead of ENTER
button, there will be no resume function.
SOURC E
3
4
7
6
8
11
20
16
SLOW
24
14
4
23
22
9
12
21
5
3
15
25
26
4.Forward Skip
DVD: Go to next chapter/ track.
DVB: Green key in Telet ex t.
5.VOL -
Adjust VOLUME.
6.REPEAT
Press REPEAT during playback to select a desired repeat mode.
DVD: you can play a chapter/title/all on a disc.
VCD/CD: you can play a track/all on a disc.
MP3/WMA: you can select Repeat one/Repeat folder
play mode on a disc.
7.A B
To repeat a segment: press AB once to set the starting point for
repeat segment, press it again to set an end point, and the player
will repeat the segment from the start to the end point.
8.PROGRAM
DVD/VCD/CD/MP3 :The program function enables you to
store your favourite tracks from the disc. Press PROGRAM button ,
then PROGRAM MENU will appear on screen, now you can use the
number key to direct input the titles,chapters or tracks number and
select PLAY option. TO re su me n or ma l pl ay back, press PROGRAM
and select CLEAR option on the program menu.
TTX: Tele te xt f un ct io n DV B.
JPEG:You can press PROGRAM repeatly to select the slide show
mode, the are 16 types slide show.
3.Reverse Skip
DVD: Go to previous chapter/ track to the beginning.
DVB: Red key in Telet ex t.
5
Identification of Controls
Remote control unit
9. SOURCE
DVD/CARD/USB.
10.TITLE
DVD: Return to DVD title menu.
DVB: Switch to TV o r Ra di o pr og ra m.
11.DVD/DVB
Switch to DVD or DVB mode.
12.0-9 NUMBER BUTTO N
Selects numbered items in a menu.
13.ENTER
Confirms menu selection.
14. VOL +
Adjust VOLUME.
15.DISPLAY
To display the playtime and status information.
16.AUDIO
DVD/DVB:Press AUDIO repeatedly during playback to hear a different
audio language or audio track, if avilable.
CD/VCD:Press AUDIO repeatedly during playback to hear a
diffe re nt a ud io c ha nn el ( St er eo , Le ft , or R ig ht ).
17.SUBTITLE
Press SUBTITLE repeatedly during playback to hear a diffe re nt
subtitle languages.
18.ANGLE/EPG
Press ANGLE will change the view angle, on DVDs that support this
feature.
DVB show EPG information.
19.SETUP
Accesses or removes setup menu.
20.10+ BUTTON
In order to select a track 10 or greater, first press 10+, For example;
select track 12, first press 10+, and then press number 2 button.
21.RETURN
Return to upper menu or close menu.
22. BUTTO N
DVD:Press BUTTO N al lo w sk ip pi ng b ac k at 5 -l ev el s pe ed
(X2->X4->X8->X20), press ENTER button return to normal
playback.
DVB:YELLOW Key in Telet ex t.
23. BUTTO N
DVD:Press BUTTO N al lo w sk ip pi ng a he ad a t 5- le ve l sp ee d
(X2->X4->X8->X20), press ENTER button return to normal
playback.
DVB:BLUE key in Telet ex t.
24. SLOW
Slow play.
25.MENU
Accesses menu on a DVD disc.
26.SEARCH
Goto time point , title or chapter you want in DVD Mode.
27. MUTE
Disable Audio output.
6
SETUP Menu Setting
System Setup Page
Press SETUP but to n to g et t he s et up m en u. U se d ir ec ti on b ut to ns
to select the preferred item. After finishing settings, press
SETUP aga in t o no rm al d is pl ay.
System Setup
SYSTEM SETUP
TV SYSTEM
SCREEN SAVER
TV TYPE
PASSWORD
RATING
DEFAULT
RESTORE
1 KID SAFE
2 G
3 PG
4 PG13
5 PG-R
6 R
7 NC-17
8 ADULT
4:3 PS
4:3 LB
16:9
TV System
Selecting the color system that corresponds to your TV wh en AV
output. Thi s DV D Pl ay er i s co mp at ib le w it h bo th N TS C an d PAL.
PAL - Select this if the connected TV i s PAL sy st em . It w il l ch an ge
the video signal of a NTSC disc and output in PAL format.
NTSC - Select this if the connected TV is N TS C sy st em . It w il l
change the video signal of a PAL disc and output in NTSC format.
ON
OFF
NTSC
PAL
TV Typ e
Selects the aspect ratio of the playback picture.
4:3 PS: if you have a normal TV a nd w an t bo th s id es o f th e pi ct ur e
to be trimmed or formatted to fit your TV s cr ee n.
4:3 LB: if you have a normal TV. In this case, a wide picture with
black bands on the upper and lower portions of the TV scr een will
be displayed.
16:9: wide screen display.
Password
Input user password. Default password is 0000.
Rating
After input correct password, you can change parental level.
Default
Restore the factory setting of setup menu.
Language Setup Page
Language setup
LANGUAGE SETUP
OSD LANGUAGE
AUDIO LANGUAGE
SUBTITLE LANGUAGE
MENU LANGUAGE
FONT SETUP
--
CENTRAL EU
CYRILLIC
WESTERN EU
GREEK
TURKISH
ENGLISH
GERMAN
SPANISH
FRENCH
PROTUGUESE
ITALIAN
ENGLISH
GERMAN
SPANISH
FRENCH
PROTUGUESE
ITALIAN
OFF
ENGLISH
GERMAN
SPANISH
FRENCH
PROTUGUESE
ITALIAN
ENGLISH
GERMAN
SPANISH
FRENCH
PROTUGUESE
ITALIAN
Screen Saver
This function is used to turn the screen saver on or off.
You can select OSD language, and select audio/subtitle/menu
language of DVD discs if available. Also you can select font type for
mpeg4 subtitle.
7
SETUP Menu Setting
Audio Setup Page
AUDIO SETUP
AUDIO OUTPUT
The function is usel to select the SPDIF output: SPDIF off,
SPDIF/RAW,SPDIF/PCM.
--
SPDIF/OFF
SPDIF/RAW
SPDIF/PCM
Video Setup Page
VIDEO SETUP
BRIGHTNESS
CONTRAST
HUE
SATURATION
You can change the video setting: brightness, contrast, hue,
saturation.
--
12
10
8
6
4
2
0
Speaker Setup
SPEAKER SETUP
DOWNMIX
Downmix:
LT/RT: When playing a 5.1ch DVD disc, the LS/RS/Center channel
audio will output through both L and R channel.
STEREO: When playing a 5.1ch DVD disc, the LS channel audio
will output only through L channel, RS channel audio will outpu t
only through R channel, Center channel audio will output through
both L and R channel.
--
LT/RT
STEREO
Channel Guide
Channel Guide
TV Channels
Radio Channels
Channels Class
Channels Edit
TV Channels: Enter TV c ha nn el s li st .
In TV c ha nn el s li st , pr es s DI SP LAY key can sort programs.
Radio Channels: Enter radio channels list.
In radio channels list, press DISPLAY key can sort programs.
Channels Class: Set channels class: Favor, Movie, News, Show.
Channels Edit: Edit channels: rename, move, delete.
8
SETUP Menu Introduction
DVB SETUP MENU
System Config
Game
System Config
TV Setting
Video Setting
Audio Setting
Language
Parent Control
Time Setting
System Info
TV Setting: Selects TV sy st em a nd TV type.
Vid eo S et ti ng : Ch an ge t he v id eo s et ti ng : br ig ht ne ss , co nt ra st , hu e,
saturation.
Audio Setting: Selects coaxial digital out mode: OFF, RAW, PCM.
Language: Selects OSD language.
Parent Control: Change password and set channel lock.Default
password is 0000.
Tim e Se tt in g: S et t im e zo ne .
System Info: Informations about the update data,tuner,F/W version and
model version.
Installation
Installalion
Auto Scan
Manual scan
Default Setup
Auto Scan: Auto search all available channels.
Manual Scan: Manual search channels.
Default Setup: Reset DVB factory setting.
Game
BoxMan
Burning Tetris
Hit Rat
There are three games:BoxMan,Burning Tetr is a nd H it
Rat.Select "ENTER" to play.
EPG (Electronic Program Guide)
The DVB-T pla ye r pr ov id es y ou a n El ec tr on ic P ro gr am Gui de to take a
fast preview of live broadcasts from each TV ch an ne l in a dvance of
watching it in full screen.
1 Press <EPG> .
An Electronic Program Guide Menu appears on the screen, with a TV
channel menu to the left and corresponding live broadcast of the
selected program to the right.
2 Press“ ”button to more digital teletext provided by the
selected channel.
Press“ ”button to return to program list.
3 Press“ ”button / “ ”button to toggle through each TV
channel and to see its live broadcast.
*To ex it f ro m th is p ag e
---Press“EPG” button.
EPG
9
Digital Teletext
Parameters and specifications
If the program you are watching broadcasts digital teletext, the DVB-T
player can display teletext.The content of digital teletext varies
according to the program provider. It could be pictures and sound for
the program, pages of information on the programs, the weather, the
news or other options.
Press TTX button, the teletext window appear on the
screen.
Press button, turn over the teletext information.
*To ex it f ro m te le te xt
---Press TTX button to exit from teletext.
Battery Parameters
Battery Specifications：
Output：7.4V
Charge / Discharge Time：
Standard charge time：3h ~ 4h
Storage and work circumstances：
1. Storage circumstances Temp er at ur e Hu mi di ty
6 months
1 week
2.Wor k ci rc um st an ce s Temperature Humidity
Standard charge
Standard discharge
-20 C +45 C~
-20 C +65 C~
0 C +45 C~
-20 C +65 C~
65+20%
65+20%
65+20%
65+20%
Electronical parameters
Item
Pow er r equir em ents
Pow er c onsum pt ion
Ope ra ting hu mi dity
VID EO O UT
Output
AUDIO O UT
: AC 100 -2 40 V , 50/6 0 Hz
: <12 W
: 5 % to 90 %
:1.4 Vrm s (1 K Hz, 0 dB)
Standard requirement
System
Las er
Sig na l syste m
Fre qu ency
respo nse
Sig nal-t o-noi se rati o
Dynam ic range
Note: Design and specifications are subject to change prior notice.
:Se mi conduct or laser, wa velengt h 650 nm
: NTS C / PAL
: 20H z to 2 0 kHz(1dB )
:Mo re t han 80 dB (AN ALOG OU T connect ors only)
:Mo re t han 85 dB (DV D/CD)
10
www.ultramedia.de
Loading...
