Reflecta x120 User manual [es]

Índice

1. Precaución.....................................................................2

2. Preparación....................................................................6

ES

Accesorios estándar
Nombres de Piezas
Puesta en marcha del reflecta x120

.....................................................

......................................................

..........................

6
7
9

3. Colocar la película en el soporte..............................11

4. Utilizar el reflecta x120

5. Modo de reproducción

6. Modo Borrado

..............................................................

..............................................

...............................................

12
17
19

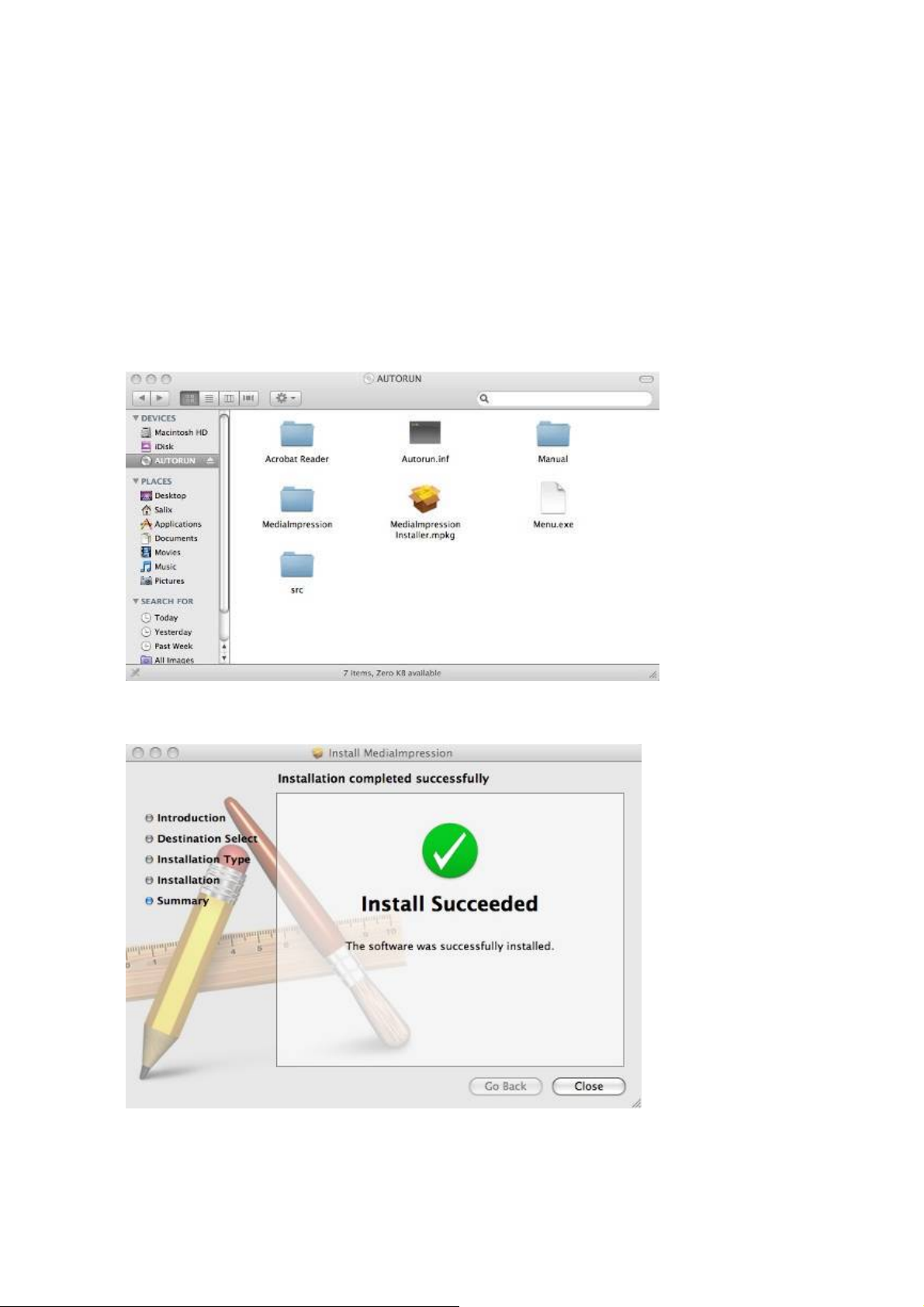

7. Instalar el Software.....................................................20

8. Conectar la tarjeta con el ordenador

9. Ver imágenes desde el TV

10. Editar las imágenes

....................................................

........................................

.......................

22
25
26

11. Apéndice...................................................................... 34

Especificaciones

.........................................................

34

Iconos e Indicadores

..................................................

Requisitos del sistema para PC

...............................

35
36

-1-

Bienvenida

Gracias por comprar el reflecta x120.
Por favor, tómese un momento para leer este manual. Su
contenido le guiará por un viaje educativo a través de las
muchas capacidades de su x120.

1. Precaución

Antes de utilizar el reflecta x120, por favor, asegúrese de
haber leído y comprendido las precauciones de seguridad
descritas a continuación. Asegúrese siempre de que el
reflecta x120 se utilice correctamente.
No utilice nunca el reflecta x120 dentro de una aeronave
ni en ningún lugar en el que esté restringido el uso de
este tipo de dispositivos. El uso incorrecto crea un riesgo
de accidente grave.
No trate de abrir la carcasa del reflecta x120 ni intente
modificar el reflecta x120 de ninguna manera. Los
componentes internos de alto voltaje crean un riesgo de
descarga eléctrica si quedan expuestos. El
mantenimiento y las reparaciones deberán realizarse sólo
por personal autorizado.
Mantenga el reflecta x120 alejado del agua y otros
líquidos. No manipule el reflecta x120 con las manos
húmedas. Nunca utilice el reflecta x120 bajo la lluvia o la
nieve. La humedad crea peligro de incendio y de
descarga eléctrica.
Mantenga el reflecta x120 y sus accesorios fuera del
alcance de los niños y animales para evitar accidentes o
daños en el reflecta x120.

-2-

Si nota humo o un olor extraño proveniente del reflecta
x120, desconecte la corriente inmediatamente. Lleve el
reflecta x120 al centro de servicio técnico autorizado más
cercano para su reparación. No intente nunca reparar el
reflecta x120 usted mismo.
Utilice sólo los accesorios de alimentación recomendados.
El uso de fuentes de alimentación no recomendados
expresamente para el reflecta x120 puede provocar un
sobrecalentamiento, distorsión del equipo, fuego,
descarga eléctrica u otros peligros.
El reflecta x120 puede calentarse ligeramente durante el
uso. Esto no indica un mal funcionamiento.
Si necesita limpiar el exterior del reflecta x120, frótelo con

ES

un paño suave y seco.

-3-

Aviso FCC

Este equipo ha sido probado y se ha demostrado que
cumple con los límites para los dispositivos Digitales de
Clase B, según la Sección 15 de la Normativa FCC. Estos
límites están diseñados para proporcionar una protección
razonable frente a interferencias perjudiciales en una
instalación residencial. Este equipamiento genera, usa y
puede irradiar energía de radiofrecuencia. Si no se instala
y utiliza de acuerdo a las instrucciones, puede causar una
interferencia dañina para las radiocomunicaciones. Sin
embargo, no se garantiza que esta interferencia no se dé
en una instalación en particular. Si este equipo produce
una interferencia dañina en la recepción de radio o
televisión, lo cual puede determinarse apagando y
encendiendo el equipo, se exhorta al usuario que trate de
corregir la interferencia mediante una o más de las
medidas siguientes.

z Reorientar o recolocar la antena receptora.
z Aumentar la separación entre el equipo y el

receptor.

z Conectar el equipo a una toma de corriente que

pertenezca a un circuito diferente al que está
conectado el receptor.

z Consultar con el distribuidor o con un técnico de

radio/TV con experiencia para solicitar ayuda.

-4-

PRECAUCIÓN

Para cumplir los límites para un dispositivo Digitalizador
de Clase B, según lo dispuesto en la Parte 15 de la
Normativa FCC, este dispositivo sólo debe ser instalado
en equipos informáticos con certificación de cumplimiento
de los límites de la Clase B.

Esta unidad puede contener un microprocesador para
procesar la señal y la función de control. En situaciones
muy raras, interferencias severas, el ruido de una fuente
externa o la electricidad estática pueden provocar que se
bloquee. En el caso poco probable de que ocurra este
problema, apague la unidad, espere al menos

ES

5 segundos, y vuélvala a encender.

-5-

2. Preparación

Accesorios estándar

reflecta x120 Guía Rápida

Soporte de película 120 CD

Adaptador Cepillo de limpieza Cable USB

-6-

Nombres de Piezas

)

r

Pantalla de cristal

líquido (LCD

ES

Modo Reproducci

ón/Presentación d

ediapositivas

EV/Borra

Tamaño de

película/Botón

abajo

Tipo de película/Botón arriba

Botón OK/Copiar

LED d e encendido

Encendido/Apagado

-7-

Cepillo

Ranura para tarjeta SD

Ranura para el soporte de película

Puerto USB

Soporte de película 120

Nota: Recomendamos insertar el cepillo incluido en la ranura
del reflecta x120 y limpiar la superficie de cristal periódicamente
para producir una imagen clara. Por favor, asegúrese de que su
soporte de película y la bandeja de la cubierta estén limpias
antes de insertarlas en el reflecta x120. El polvo y la suciedad
que puedan contener las películas y la bandeja de la cubierta
alterarán la calidad de las imágenes escaneadas.

-8-

Puesta en marcha del reflecta x120

Conectar el reflecta x120 a la alimentación

(a) Desde el puerto USB del ordenador:

Conecte el extremo mini USB B del cable USB
incluido al puerto USB del x120, y conecte el otro
extremo USB al puerto USB de su ordenador/portátil.

ES

(b) Desde el adaptador de

corriente:
Conecte el extremo mini
USB B del adaptador de
CA incluido al puerto USB
del x120, y conecte el
adaptador a la toma de
corriente.

-9-

Insertar la tarjeta SD en la ranura de tarjetas SD

Las marcas doradas de la tarjeta
deben quedar hacia arriba cuando
se inserte en la ranura de tarjetas
SD. Presiónela suavemente, la
tarjeta quedará encajada
automáticamente cuando se
introduzca en la posición correcta.
V uelva a presionarla para
desencajar la tarjeta.

Encender el x120:

Tras conectar la corriente eléctrica, levante la cubierta
superior. Pulse el botón de encendido/apagado para
encender el escáner y escanear una película.
El LED azul y la pantalla LCD se iluminarán y el
dispositivo estará listo para escanear . Seleccione “NO”
si lo alimenta a través del puerto USB del ordenador.
“Yes” significa que desea conectar la tarjeta SD al
ordenador para leerla o para descargar en ella los
contenidos.

Nota:
Por cuestiones de seguridad, el x120 se apagará
automáticamente si no se utiliza durante más de
10 minutos. Puede encenderlo y apagarlo en cualquier
momento pulsando el botón de encendido/apagado.

-10-

3. Colocar la película en el soporte

1. Coloque la superficie brillante de la película orientada

hacia arriba.
Abra el soporte de película como en la ilustración.

2. Coloque la película 120 invertida/negativa/ByN en el

ES

soporte, tal y como se indica.

3. Cierre el soporte y por favor, asegúrese de que quede

bien cerrado.

-11-
