Skener diapozitivů a filmových
negativů x120 SCAN
Obj. č.: 140 74 72
Vážení zákazníci,
děkujeme Vám za Vaši důvěru a za nákup skeneru diapozitivů a filmových negativů Reflecta.
Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku
do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste
jim odevzdali i tento návod.
Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!
Rozsah dodávky
• Reflecta x120
• Napájecí adaptér
• USB kabel
• CD s aplikačním softwarem
• Držák filmu
• Čistící kartáček
• Návod k obsluze
Popis a ovládací prvky
1. LCD displej
2. Přehrávání a režim prezentace
3. EV / Vymazání
4. SIZE (velikost filmu) / Tlačítko se
šipkou dolů
5. Typ filmu / Tlačítko se šipkou
nahoru
6. OK / Tlačítko kopírování
7. LED kontrolka napájení
8. Tlačítko zap. a vyp.
9. Slot SD karty
10. Port USB
11. Otvor pro držák filmu
12. Držák filmu
13. Kartáček
Poznámka: Přiložený kartáček doporučujeme používat k pravidelnému čištění skleněného povrchu,
aby se zachoval čistý obraz. Před vložením rámečku držáku filmu do skeneru se přesvědčte, že držák
je zcela čistý. Prach nebo nečistota na filmu nebo na povrchu držáku negativně ovlivňuje kvalitu
naskenovaných obrázků.
Uvedení do provozu
Připojení skeneru k napájení
a) Napájení z USB portu počítače
Zapojte mini USB konektor typu B přiloženého USB kabelu do USB portu na skeneru a druhý konec
kabelu do USB portu na počítači nebo na notebooku.
b) Napájení adaptérem
Zapojte mini USB konektor typu B přiloženého napájecího adaptéru do USB portu na skeneru
a napájecí adaptér zapojte do zásuvky elektrického proudu.
Vložení filmu do držáku
1. Podržte film matnou stranou nahoru a otevřete držák filmu, jak ukazuje obrázek.
2. Vložte do držáku barevný diapozitiv, barevný nebo černobílý negativ, jak ukazuje obrázek.
Vložení paměťové SD karty
Při vkládání paměťové karty do slotu na skeneru musí zlaté
kontaktní plošky karty směrovat dolů.
Kartu jemně zatlačte do otvoru, a když se dostane do správné
polohy, automaticky zapadne na místo.
Pokud chcete kartu vyjmout, znovu na ni opatrně zatlačte,
aby se uvolnila.
Zapnutí skeneru
Po připojení k zdroji proudu zvedněte horní kryt, stiskněte tlačítko
zap. a vyp. a zapněte skener pro skenování filmů.
Rozsvítí se modrá LED kontrolka a LCD obrazovka a přístroj je
připraven ke skenování. Pokud se přístroj napájí z USB portu
počítače, vyberte „NO“.
„Yes“ znamená, že chcete k počítači připojit SD kartu pro načtení
nebo k stažení obsahu karty.
Poznámka:
Z bezpečnostních důvodů se napájení skeneru automaticky vypíná, pokud je přístroj déle
než 10 minut v nečinnosti. Skener můžete kdykoliv zapnout nebo vypnout, když stisknete tlačítko
zap. a vyp.
3. Zavřete držák a dávejte pozor, aby byl zavřen správně.
Obsluha skeneru
Stiskněte tlačítko zap. a vyp., aby se skener zapnul. Když nechcete skener používat, stiskněte znovu
stejné tlačítko.
1. Držák s vloženým filmem vložte správně do otvoru podle symbolů nebo na skeneru
a na držáku filmu.
(Držák s filmem vkládejte do otvoru, který je vpravo.)
Pozici filmu můžete upravit posouváním držáku, kterým lze pohybovat
v obou směrech.
Držte obrázek v čtyřhranném bílém rámečku, protože nesprávným
umístěním se můžou zkopírovat i nechtěné okraje filmu.
Pokud se nechtěně zkopírují okraje filmu, můžete je později odstranit
pomocí softwaru (viz níže „Crop“).
Výběr typu filmu:
Pro výběr typu filmu stiskněte tlačítko „Type“.
REV = barevný diapozitiv
NEG = barevný negativ
B&W = černobílý negativ
Pro výběr velikosti filmu:
Pro výběr velikosti filmu stiskněte tlačítko „Size“.
Na výběr máte 5 velikostí: 6x9, 6x8, 6x7, 6x6 a 6x4,5 cm, podle
velikosti skenovaného filmu.
Správný typ a velikost zvoleného filmu můžete zkontrolovat na LCD obrazovce.
Poznámka: Po nesprávném výběru typu filmu nemusí být
finální výsledek dobrý.
2. Pro převedení obrázku do digitální podoby stiskněte
tlačítko „Copy“.
Abyste získali nejlepší digitální kvalitu, počkejte, dokud se
obrázek neobjeví na displeji, aby se upravil jeho jas, dokud
se nestabilizuje. Za normálních okolností to může trvat 3 až
4 sekundy v závislosti na jasu filmu.
Poznámka: Z bezpečnostních důvodů se napájení skeneru
automaticky vypíná, pokud je přístroj déle než 10 minut
v nečinnosti.
Posun filmu na další políčko
Posuňte držák s filmem dopředu na další políčko, jak ukazuje
obrázek.
Volba nejlepšího času expozice
Expozice skeneru se nastavuje automaticky a za normálních
okolností se nemusí nastavovat. Za určitých okolností však
můžete být potřeba upravit jas (expozici) klíčového objektu.
Stiskněte tlačítko EV/Vymazání a tlačítky se šipkami nahoru
a dolů nastavte hodnotu expozice v rozsahu od +2EV do -2EV v krocích po 0,5 EV.
Úroveň kompenzace můžete sledovat v dolní části LC displeje.
Pro potvrzení nastavené kompenzace expozice stiskněte tlačítko EV/Vymazání.
Režim přehrávání
1. Pro zobrazení náhledu digitálního obrázku stiskněte tlačítko přehrávání.
2. Pro posun k náhledu dalšího obrázku stiskněte tlačítko se šipkou nahoru.
Pro posun k předchozímu obrázku stiskněte tlačítko se šipkou dolů.
3. Stiskněte znovu tlačítko přehrávání a ukáže se symbol prezentace, který je zvýrazněn na níže
uvedeném obrázku:
4. Pro návrat k původní obrazovce stiskněte znovu tlačítko přehrávání. Zobrazí se symbol,
jak ukazuje obrázek:
Režim mazání
1. V režimu přehrávání stiskněte 1x tlačítko vymazání
a poté tlačítko „OK“, aby se obrázek uložený na SD kartě
vymazal.
2. Pokud stisknete tlačítko vymazání 2x a poté stisknete tlačítko
„OK“, vymažou se všechny obrázky uložené na SD kartě.
3. Pokud stisknete tlačítko vymazání třikrát a poté stisknete
tlačítko „OK“, SD karta se zformátuje.
4. Dalším stiskem tlačítka vymazání se vrátíte k režimu
přehrávání.
Poznámka:
a) Formátováním SD karty se vymažou všechny soubory na
paměťové kartě. Předtím než zahájíte formátování, stáhněte si
všechny soubory z SD karty na počítač.
b) V případě, že nechcete obrázky vymazat, stiskněte 1x tlačítko
se šipkou dolů a poté stiskněte tlačítko „OK“ a vyberte „NO“.
4. Požadované informace k sériovému číslu najdete na štítku, který je na obalu CD (viz obrázek).
5. Nainstalovaný software automaticky vytvoří na ploše ikonu s logem MediaImpression.
6. Restartujte počítač.
Instalace softwaru na počítač s Mac OS
1. Vložte do CD mechaniky počítače instalační CD a klikněte na ikonu CD.
2. Klikněte na MediaImpression Installer“.
3. Postupujte podle pokynů na obrazovce.
4. Požadované informace sériovému číslu najdete na štítku, který je na obalu CD (viz obrázek).
Instalace softwaru
Instalace softwaru na počítač s OS Windows
1. Vložte do CD mechaniky instalační CD a na obrazovce by se mělo objevit instalační menu.
2. Pokud uvidíte níže uvedené menu, vyberte k instalaci položku „ArcSoft Media Impression“.
3. Postupujte podle pokynů na obrazovce.
Propojení paměťové karty s počítačem
1. Propojte USB kabelem skener a počítač.
2. Zapněte skener.
3. Stiskněte tlačítko se šipkou nahoru a pod položkou „SD to PC“ vyberte YES.
Poté pro potvrzení stiskněte OK.
4. Po otevření nainstalovaného programu MediaImpression se na obrazovce počítače automaticky
objeví náhled obrázků uložených na SD kartě.
Zkopírujte si obrázky z SD karty do určené složky na počítači.
Poznámka:
Přiložený program MediaImpression slouží jen k editaci obrázků. Funkce Acquire, která se zobrazuje
v dolní liště (viz níže), je určena jen pro model skeneru bez displeje.
Prohlížení obrázků na TV
Připojte skener pomocí USB kabelu k HDTV. Skener lze používat jen s TV, které mají USB vstup.
1. Zapněte HDTV a vyberte na TV přijímači jako vstupní zdroj USB (viz návod k obsluze HDTV).
2. Zapněte skener a pod položkou PC - SD vyberte YES, aby se obraz přehrával na TV.
Displej skeneru se vypne.
3. Pokyny k přehrávání obrázků na obrazovce TV najdete v návodu k obsluze HDTV.
4. Na HDTV nebo na SHDTV (4K/2K) se zobrazí obrázky v plném rozlišení v závislosti na rozlišení
konkrétního televizního přijímače.
Editace obrázků
Nejdříve klikněte na obrázek, který chcete vybrat a poté použijte k editaci obrázku nástroje programu
ArcSoft MediaImpression.
Nástroje k editaci obrázků
Modul nástrojů k úpravě fotografií (Photo Editing Tools) obsahuje kompletní sadů ovladačů k editaci,
zlepšení kvality a retušování obrázků. Okno s aktivním obrázkem můžete roztáhnout a získat tak
zvětšený náhled obrazu. Když chcete okno maximalizovat na celou obrazovku, klikněte dvakrát na
lištu nástrojů. Kromě velké pracovní plochy nabízí modul nástrojů pět různých sad ovladačů.
1. Úprava obrázků
Enhance
Tato položka obsahuje dva typy ovladačů:
− Auto Enhance
Tlačítko „Auto Enhance“ slouží k zlepšení celkové kvality obrázku jedním kliknutím.
− Manual Fix
Toto tlačítko se používá k detailnímu manuálnímu ovládání zlepšení jasu, kontrastu a ostrosti.
Postupujte následujícím způsobem:
1. Podle potřeby pohybujte posuvnými ovladači pro nastavení úrovně jasu, kontrastu, sytosti barev,
zabarvení a ostrosti.
2. Ovladačem Zoom si můžete obrázek zvětšit a zkontrolovat, jaký je dopad úprav na kvalitu
fotografie.
3. Pokud jste s výsledkem spokojeni, klikněte na „Apply“, aby se změny uplatnily.
4. V opačném případě klikněte na „Cancel“.
Color
Tato funkce slouží k úpravě digitalizovaných fotografií, jejichž barvy nejsou zcela přirozené
nebo vypadají příliš tmavě. Výborně Vám pomůže také při opravě naskenovaných starých obrázků,
jejichž barvy jsou vybledlé nebo se postupem času změnily
Postupujte následujícím způsobem:
1. Posouvejte posuvné ovladače, aby barva fotografie vypadala přirozeněji. Teplejší odstíny získáte
přidáním červené a žluté barvy. Naopak přidáním modré a zelené získáte studený odstín.
2. Potáhněte ovladač Lighter/Darker doleva, aby se odhalily detaily, které jsou skryty v tmavé části
obrázku, nebo ho posuňte doprava a vybledlý obrázek získá novou podobu.
3. Pokud jste s výsledkem spokojeni, klikněte na „Apply“, aby se změny uplatnily.
V opačném případě klikněte na „Cancel“.
Red-Eye
Tento nástroj slouží k odstranění efektu červených očí, který se často vytváří při focení s bleskem.
Můžete postupovat dvěma způsoby:
− Auto Fix
1. Jednoduše klikněte na tlačítko „Fix Red-Eye“ a program automaticky najde a opraví všechny
červené oči.
2. Pokud se nepovede automaticky zcela opravit všechny červené oči, použijte metodu
„Click to Fix“.
− Manual Fix
1. Použijte posuvný ovladač a zvětšete si příslušnou část obrázku.
2. Natáhněte malé bílé políčko v navigátoru zoomu přes červené oko.
3. Umístěte kurzor přímo nad červené oko a klikněte.
4. Opakujte stejný postup a opravte všechny červené oči.
5. Pokud uděláte chybu nebo nejste s výsledkem spokojeni, klikněte na „Undo“.
Crop
Tato funkce Vám umožňuje ořezat určité části fotografie nebo zvýraznit jejich dramatický účinek.
Postupujte následujícím způsobem:
1. Vyberte si orientaci výsledného tvaru ořezání (portrét nebo krajina).
2. Zvolte buď pevný rozměr výsledné velikosti (4:6, 5:7, 8:10), nebo vyberte „Custom“, pokud chcete
použít jiný poměr stran.
3. Pro změnu velikosti čtyřúhelníku výřezu klikněte a potáhněte červené čáry.
4. Pokud kliknete uvnitř červeně ohraničené oblasti a přidržíte tlačítko myši, můžete ji potáhnout
do požadované polohy.
5. Klikněte na „Crop“. Oblast uvnitř čtyřúhelníku zůstane zachována a vnější oblast se ořeže.
6. Pokud uděláte chybu nebo nejste s výsledkem spokojeni, klikněte na „Undo“.
Straighten
Tato funkce slouží k vyrovnání obrázku, které jsou trochu nakloněny.
Postupujte následujícím způsobem:
1. Posuňte posuvný ovladač (nebo klikněte na otočné tlačítko), dokud se obrázek nevyrovná.
2. Jako pomůcku pro zarovnání obrázku ve vertikálním a horizontálním směru můžete použít mřížku.
3. Pokud jste s výsledkem spokojeni, klikněte na „Apply“, aby se změny použily. V opačném případě
klikněte na „Cancel“.
Blur Backround
Tato funkce se může použít k jemnému rozmazání nepodstatných detailů pozadí nebo k zvýraznění
hlavní části obrázku a k jejímu „vytažení“ z obrázku.
Postupujte následujícím způsobem:
1. Pomocí kurzoru vytvořte čáru kolem osoby nebo oblasti, kterou chcete zdůraznit.
Pokud tlačítko uvolníte, bude oblast mimo načrtnutou oblast jemně rozmazána.
2. Potáhněte první posuvný ovladač a určete, zda má být přechod mezi rozmazanou
a nerozmazanou oblastí ostrý nebo hladký.
3. Potáhněte druhý posuvný ovladač a zvětšete nebo zmenšete úroveň rozmazání.
4. Pokud jste s výsledkem spokojeni, klikněte na „Apply“, aby se změny použily.
V opačném případě klikněte na „Cancel“.
Uložení provedených změn
Pokud jste dokončili úpravy obrázku, klikněte na „Save as“, aby se výsledek uložil.
Můžete se rozhodnout, zda chcete původní obrázek přepsat, nebo změny uložit jako nový soubor.
Pro zavření modulu „Photo Editing“ klikněte na „Close“.
2. Retušování
Retušovací záplata
Tento nástroj se používá např. k odstranění poškrábaných míst a pleťových skvrn.
Postupujte následujícím způsobem:
1. Nejdříve stiskněte a podržte klávesu Shift a klikněte na oblast, jejíž barva a textura je blízká
oblasti, kterou chcete léčit, aby se vytvořil zdrojový bod pro náplast, která překryje opravovanou
oblast.
2. Použijte Zoom a zvětšete léčenou část obrázku.
3. Upravte si velikost štětce, aby byl kurzor (kroužek) jen o málo větší, než skvrna, kterou chcete
překrýt.
4. Klikněte na skvrnu a oblast překryje zdrojovým bodem.
5. Pokud uděláte chybu nebo nejste s výsledkem spokojeni, klikněte na „Undo“.
Klonovací štětec
Klonovací nástroj se hodí, pokud chcete z obrázku odstranit nechtěné prvky. Může se použít také
k vytvoření zábavných efektů, jako např. k nahrazení nosu jedné osoby nosem druhé osoby.
Pokud chcete například odstranit z pozadí fotografie telefonní sloup, postupujte následujícím
způsobem:
1. Nejdříve stiskněte a podržte klávesu Shift a klikněte na modrou oblast oblohy, kterou chcete
přemalovat telefonní sloup, aby se vytvořil zdrojový bod pro klonování.
2. Upravte si velikost štětce, aby byl kurzor (kroužek) jen o málo větší, než je nejširší oblast
telefonního sloupu.
3. Klikněte a podržte tlačítko myši a opatrně přemalujte telefonní sloup. Nepouštějte tlačítko myši,
dokud nepřemalujete celý sloup, který se nahradí modrou barvou oblohy.
4. Pokud uděláte chybu nebo nejste s výsledkem spokojeni, klikněte na „Undo“.
Nástroj zesvětlení a ztmavení
Tento nástroj se používá k úpravě specifických míst fotografie.
Rozmazání
Tento nástroj simuluje rozpití vodové barvy. Klikněte a potáhněte posuvné ovladače v dolní části,
pokud chcete změnit velikost štětce a jeho ostrost.
Zostření
Nástroj k zvýšení ostrosti rozmazané oblasti. Klikněte a potáhněte posuvné ovladače v dolní části,
pokud chcete změnit velikost štětce a jeho průhlednost.
Rozostření
Zahlazuje „tvrdé“ oblasti obrázku. Klikněte a potáhněte posuvné ovladače v dolní části, pokud chcete
změnit velikost štětce a intenzitu efektu.
Štětec malování
Umožňuje Vám malovat do obrázku, kliknete-li a potáhněte tlačítkem myši. Klikněte a potáhněte
posuvné ovladače v dolní části, pokud chcete změnit velikost štětce a jeho průhlednost.
Čára
Tento nástroj slouží k vytvoření rovné čáry v obrázku. Klikněte a potáhněte posuvné ovladače v dolní
části, pokud chcete změnit tloušťku čáry průhlednost.
Guma
Nástroj guma odstraňuje z fotografie barvy, které jste udělali štětcem nebo čáry. Velikost a sílu efektu
nastavte pomocí ovladačů v dolní části.
3. Schránka
Barevné vyvážení
Automatické
Zdroj světla
12 bílých LED
K výběru části obrázku můžete použít nástroje obdélníkového výběru, eliptického výběru, magickou
hůlku, magnet a volný výběr.
Poznámka: Podrobnější informace k těmto nástrojům najdete v nápovědě k programu.
Technické údaje
Obrazový senzor ½.3“ CMOS senzor 14 Mega
Displej Barevný LCD 2,4“
Čočka F/No. 5,6 5 prvková asférická hybridní čočka
Ovládání expozice Automatické a manuální
Podporovaná velikost filmu
Automatické ořezání na velikost
Podporované typy filmů
Automatický převod
120:
6x9, 6x8, 6x7, 6x6, 6x4,5 cm
120 barevný diapozitiv (REV)
120 barevný negativ (NEG)
120 černobílý film (B&W)
Zaostření Pevné
Nastavení expozice (EV) Ano +/- 2,0 EV
PC rozhraní USB 2.0
Formát obrázků Automatické ořezání podporovaných velikostí
Napájení USB portu
Napájecí adaptér 5 V, 1 A
Připojení k TV HDTV s USB vstupem
Rozměry 17,5 x 12,8 x 15,8 cm
Přiložený software ArcSoft MediaImpression

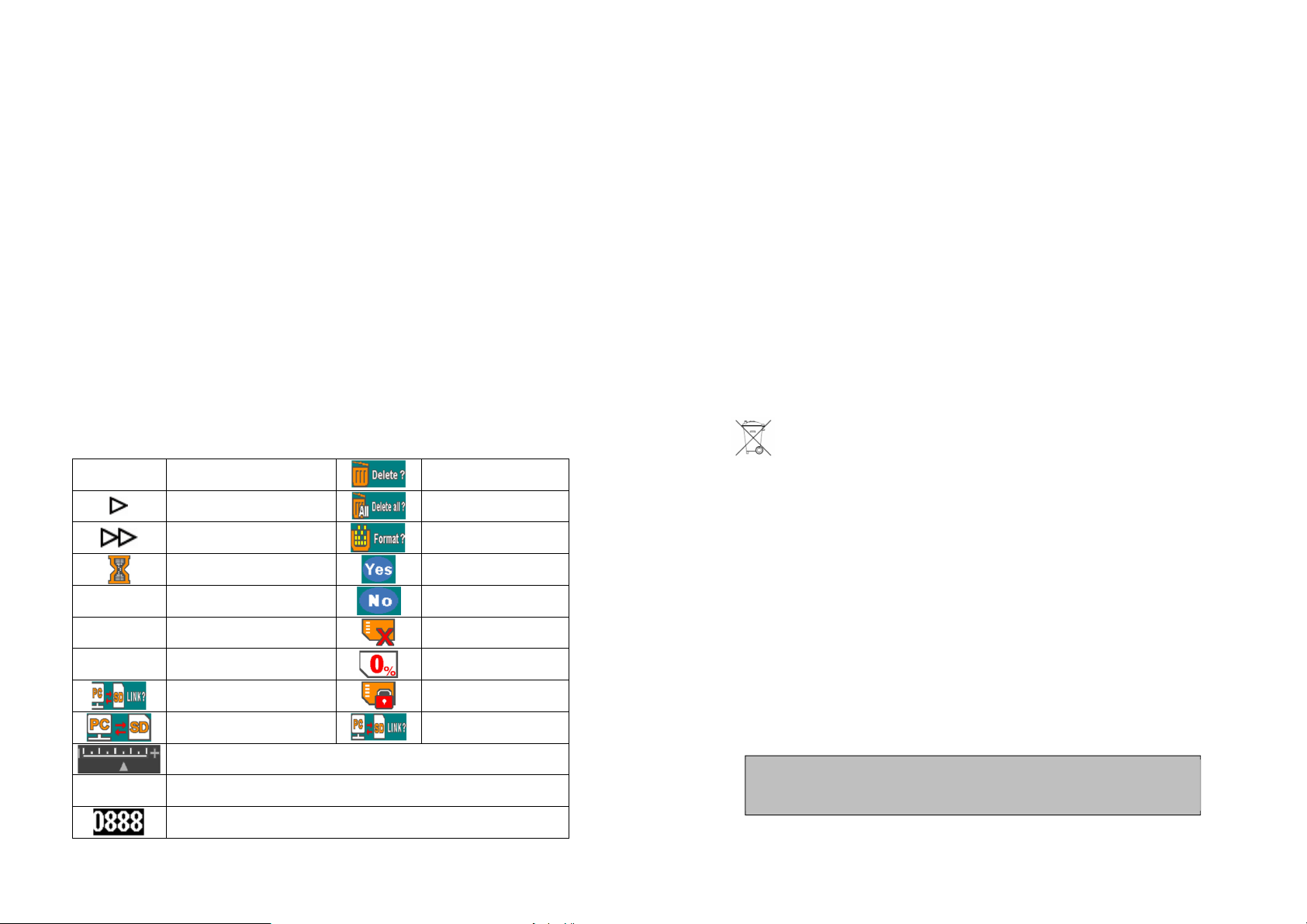

Ikony a indikátory
6x9,
6x8, ---645
REV
NEG
B/W
Zvolená velikost filmu
Režim přehrávání
Prezentace
Čekej
Diapozitiv
Barevný negativ
Černobílý negativ
Výběr PC – SD - Karta
Výběr připojení PC – SD - Karta
Vymazání jednoho obrázku
Vymazání všech obrázků
Formátování SD karty
Ano
Ne
Chyba karty
Karta je zaplněna
Karta je zamčena
Připojení HDTV (USB)
Požadavky na sytém
PC
− Intel® Pentium® P4 1.6GHz nebo ekvivalentní od AMD Athlon
− Volný USB port 2.0
− 512 MB RAM
− 500 MB volného místa na pevném disku
− Barevný monitor s rozlišením 1024 x 768 px
− CD ROM mechanika
− Windows® XP Service Pack II / Vista™, 32/64 bit, Windows 7, Windows 8
Mac
− Procesor PowerPC G5 nebo Intel Core Duo
− Volný USB port 2.0
− 768 MB RAM
− 500 MB volného místa na pevném disku
− Barevný monitor s rozlišením 1024 x 768 px
− CD ROM mechanika
− Mac 10,5 – 10,9
Recyklace
Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů.
Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných
zákonných ustanovení.
Šetřete životní prostředí! Přispějte k jeho ochraně!
Záruka
Na skener diapozitivů a filmových negativů Reflecta x120 SCAN poskytujeme záruku 24 měsíců.
Záruka se nevztahuje na škody, které vyplývají z neodborného zacházení, nehody, běžného
opotřebení, nedodržení návodu k obsluze nebo změn na výrobku, provedených třetí osobou.
+0,0EV
Kompenzace EV
Indikátor kompenzace EV
Počet volných míst pro snímky na SD kartě
Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.
Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti
Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny!
© Copyright Conrad Electronic Česká republika, s. r. o. VAL/02/2017
Loading...
