reflecta
Scanner Super 8
Manual do utilizador
1
DECLARAÇÃO DA COMISSÃO FEDERAL DE COMUNICAÇÕES
(FCC)
Este Equipamento foi testado e é compatível com os limites estipulados para um
dispositivo digital de classe B, segundo o Artigo 15º das Regras da FCC. Estes limites
destinam-se a proporcionar uma proteção razoável contra interferências prejudiciais
numa instalação doméstica. Este equipamento gera, utiliza e pode emitir energia de
radiofrequência e, se não for instalado e utilizado de acordo com as instruções, pode
interferir prejudicialmente com as comunicações via rádio. No entanto, não existe
qualquer garantia de que a interferência não ocorra numa determinada instalação.
Caso este equipamento cause interferências prejudiciais à receção via rádio ou
televisão, o que pode ser determinado desligando e ligando o aparelho, o utilizador
deve tentar corrigir a interferência adotando uma ou mais das seguintes medidas:
Reorientar ou deslocar a antena recetora.
Aumentar a distância entre o equipamento e o recetor.
Ligar o equipamento a uma tomada que faça parte de um circuito diferente
daquele onde o recetor está ligado.
Consultar o revendedor ou um técnico de rádio/TV experiente para obter ajuda.
Aviso:
Utilize apenas cabos de sinal blindados para ligar dispositivos de E/S a este
equipamento. Esteja avisado que as alterações ou modificações não aprovadas
expressamente pela parte responsável pela conformidade pode impedi-lo de utilizar
o equipamento.
2
Índice
ÍNDICE
Começar a utilizar---------------------------------------------------------------------------------------4
ORIENTAÇÕES GERAIS---------------------------------------------------------------------------------5
Componentes--------------------------------------------------------------------------------------------6
Guia de instalação rápida (GIR) ---------------------------------------------------------------------7
Instalar o software e o controlador-----------------------------------------------------------------7
Instalar o hardware------------------------------------------------------------------------------8
Primeira calibração-------------------------------------------------------------------------------9
Instalar o Scanner Super 8----------------------------------------------------------------------9
Como instalar a película no Scanner Super 8----------------------------------------------9
Como limpar a película com o Scanner Super 8-------------------------------------------9
Características adicionais--------------------------------------------------------------------10
Interface do Utilizador-------------------------------------------------------------------------------11
I Área da janela de configuração------------------------------------------------------------11
II Área da janela de pré-visualização e captura de película---------------------------11
III Área da janela de pré-visualização e combinação de película--------------------12
Como digitalizar um filme Super 8----------------------------------------------------------------13
PASSO 1 - Criar um novo projeto de filme------------------------------------------------13
PASSO 2 - Capturar imagem de película Super 8----------------------------------------13
PASSO 3 – Pré-visualizar e configurar a velocidade de fotogramas-----------------14
PASSO 4 – Combinar filme--------------------------------------------------------------------14
PASSO 5 - Sair------------------------------------------------------------------------------------15
Como calibrar a placa de luz------------------------------------------------------------------------16
Apoio técnico-------------------------------------------------------------------------------------------17
Resolução de problemas-----------------------------------------------------------------------------17
3
Começar a utilizar
Tipo de bobina
Película Super 8 a
18
fotogramas/segund
o
Película Super 8 a
24
fotogramas/segund
o
Espaço necessário no disco
rígido
15 metros (50 pés)
3,5 min
2,5 min
1 GB (0.45 GB para o filme)
60 metros (200 pés)
13 min
10 min
4 GB (1.8 GB para o filme)
90 metros (300 pés)
20 min
15 min
6 GB (2.7 GB para o filme)
120 metros (400 pés)
26 min
20 min
8 GB (3.6 GB para o filme)
180 metros (600 pés)
40 min
30 min
12 GB (5.4 GB para o filme)
Verifique o conteúdo da embalagem antes de começar a utilizar.
Para uma Instalação Rápida consulte o Guia de Instalação Rápida. (Ver pág. 6)
Importante! Guarde a caixa, o recibo e todo o material da embalagem original caso
seja necessário proceder à sua expedição no futuro.
Conteúdo da embalagem
• Scanner Super 8.
• Bobina de película.
• Transformador
Aviso! A utilização de qualquer outro tipo de transformador pode
danificar seriamente o scanner e irá invalidar a garantia do
produto.
• Cabo de alimentação.
• Cabo USB 2.0.
• Guia de instalação rápida
• CD do Software CyberView S8 com Manual do utilizador em ficheiro PDF.
Requisitos mínimos do sistema
SO: Windows XP com Service Pack 2 ou Windows Vista (32 bits e 64 bits) ou Win 7
(32 e 64 bits) ou Win 8 (32 e 64 bits)
CPU: Processador Intel Core 2 Duo 2 /2G ou superior
Memória: 4 GB ou mais
Espaço no disco rígido: 35 GB ou superior.
Nota:
Monitor a cores com 24 bits
Placa gráfica a cores com resolução de 1,024 x 768
4
ORIENTAÇÕES GERAIS:
• Utilize apenas o cabo USB fornecido. Ligue o computador diretamente ao scanner
utilizando o cabo USB 2.0.
• Não utilize um hub USB ou um cabo de extensão. Utilize apenas as portas USB
existentes na traseira dos computadores.
• Desligue quaisquer dispositivos (multifunções, impressoras, scanners, câmaras
web) ligados ao computador através de USB.
• É necessário no mínimo 4 GB de RAM.
Intervalo de temperatura ambiente durante o funcionamento 10º a 40ºC (50º a
104ºF)
Nota: Não ligue o scanner se a temperatura não se encontra dentro deste
intervalo. Se o scanner tiver sido armazenado ou transportado com uma
temperatura fora deste intervalo, aguarde até que a temperatura volte a ficar
dentro deste intervalo antes de o ligar.
Intervalo de humidade ambiente durante o funcionamento 15% a 76% de
humidade relativa (não condensada)
Nota: Se o scanner estiver armazenado ou for transportado em temperaturas
baixas e de seguida seja trazido para um ambiente quente/húmido poderá
ocorrer condensação.
Este dispositivo foi concebido unicamente para utilização privada e não se destina a
utilização comercial. O período de garantia será reduzido de 2 para 1 ano caso
ocorram erros ou defeitos provocados por utilização inapropriada, utilização
indevida ou impactos. O período de garantia do dispositivo para utilização privada é
de 2 ano ou 400,000 digitalizações.
5
Componentes
Vista Frontal (Figura 1):
1) Bobina de película original (Braço)
2) Bobina de enrolamento (Braço)
3) Engrenagem de carregamento
4) Botão Avançar
• Prima brevemente (1 seg.) — carregar um fotograma de cada vez,
• Mantenha premido (mais de 3 segundos) --- Carregar os fotogramas
continuamente
5) Botão Parar
6) Botão Recuar
• Prima brevemente e liberte (1 seg.) — carregar um fotograma de cada vez,
• Mantenha premido e liberte (mais de 3 segundos) --- Carregar os
fotogramas continuamente
7) Rolos de película
8) Limpador de película
9) Botão de energia

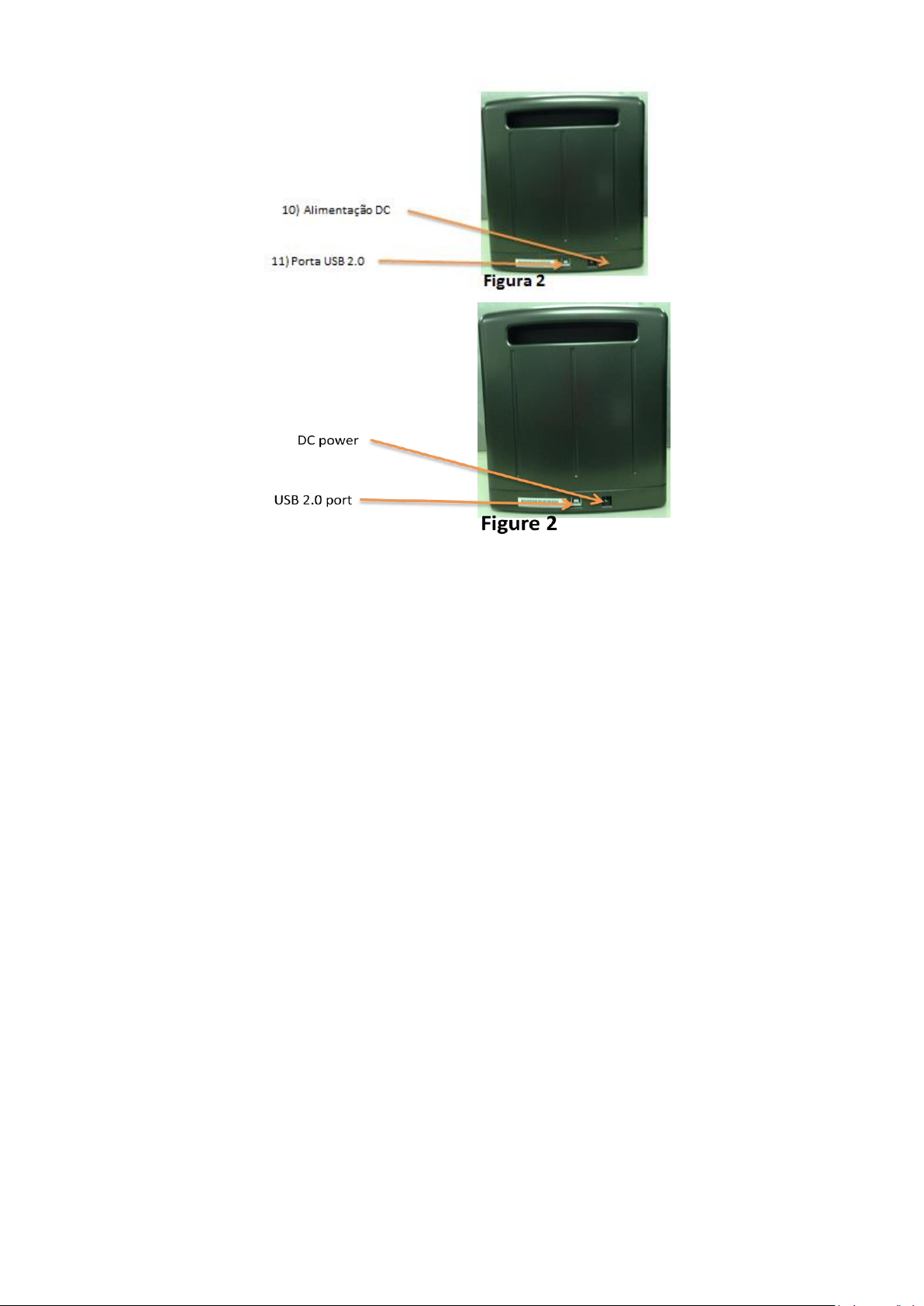

Vista Traseira (Figura 2):
10) Alimentação DC
11) Porta USB 2.0
6
Guia de instalação rápida (GIR)
Consulte a cópia em papel ou o ficheiro PDF no CD
Instalar o software e o controlador
Antes de instalar o controlador do scanner...
Verifique a sua bobina de película Super 8, a película e o espaço no disco rígido
Bobina de película:
O scanner Super 8 suporta bobinas Super 8 normais de 1” a 8”
Película:
1. Certifique-se de que a película não tem defeitos. Se existirem defeitos, utilize
um x-ato para reparar a película
2. Se a película estiver unida, verifique a lista abaixo antes de a inserir
• As partes unidas e a película estão lisas
• A cola está a completamente seca
caso contrário, poderá danificar o scanner super 8
3. Utilize um solvente especial com o Scanner Super 8, caso contrário, poderá
danificar a sua película.
Espaço no disco rígido
7
Verifique o espaço no disco rígido antes de digitalizar.
Tipo de bobina
Película Super 8 a
18
fotogramas/segund
o
Película Super 8 a
24
fotogramas/segund
o
Espaço necessário no
disco rígido
15 metros (50 pés)
3,5 min
2,5 min
1 GB (0.45 GB para o
filme)
60 metros (200
pés)
13 min
10 min
4 GB (1.8 GB para o
filme)
90 metros (300
pés)
20 min
15 min
6 GB (2.7 GB para o
filme)
120 metros (400
pés)
26 min
20 min
8 GB (3.6 GB para o
filme)
180 metros (600
pés)
40 min
30 min
12 GB (5.4 GB para o
filme)
Consulte o espaço no disco necessário na tabela seguinte
Inst
alar
o
cont
rola
dor
de software
a. Insira o CD do controlador na unidade de CD/DVD do computador e explore
o conteúdo.
b. Faça duplo clique no ícone ”CyberView S8” para iniciar o processo de
instalação. Siga as indicações apresentadas no ecrã para concluir o processo de
instalação.
NOTA: Certifique-se de que o scanner NÃO se encontra ligado ao computador
durante a instalação do controlador CyberView S8.
c. Reinicie o computador quando o processo de instalação estiver concluído.
Instalar o hardware
Ligue o Scanner Super 8 a uma fonte de alimentação.
1. Localize o botão de energia no lado inferior esquerdo do scanner.
2. Ligue o transformador AC a uma fonte de alimentação AC ANTES de o
ligar ao scanner.
3. Ligue o cabo USB ao computador utilizando a extremidade normal do
adaptador USB. Ligue a extremidade do adaptador USB do cabo ao painel
traseiro do scanner.
4. Abra o braço da bobina.
Certifique-se de que o scanner NÃO tem nenhuma bobina carregada e ligue o
scanner. CERTIFIQUE-SE DE QUE EXISTE ESPAÇO SUFICIENTE NA PARTE
FRONTAL DO SCANNER PARA QUE O BRAÇO DA BOBINA POSSA ESTENDER-SE
8
COMPLETAMENTE.
Calibração da fonte de luz (Primeira utilização)
1. Abra a caixa
2. Ligue o dispositivo
3. Ligue a porta USB ao PC
4. Aguarde que a luz LED fique “Laranja”

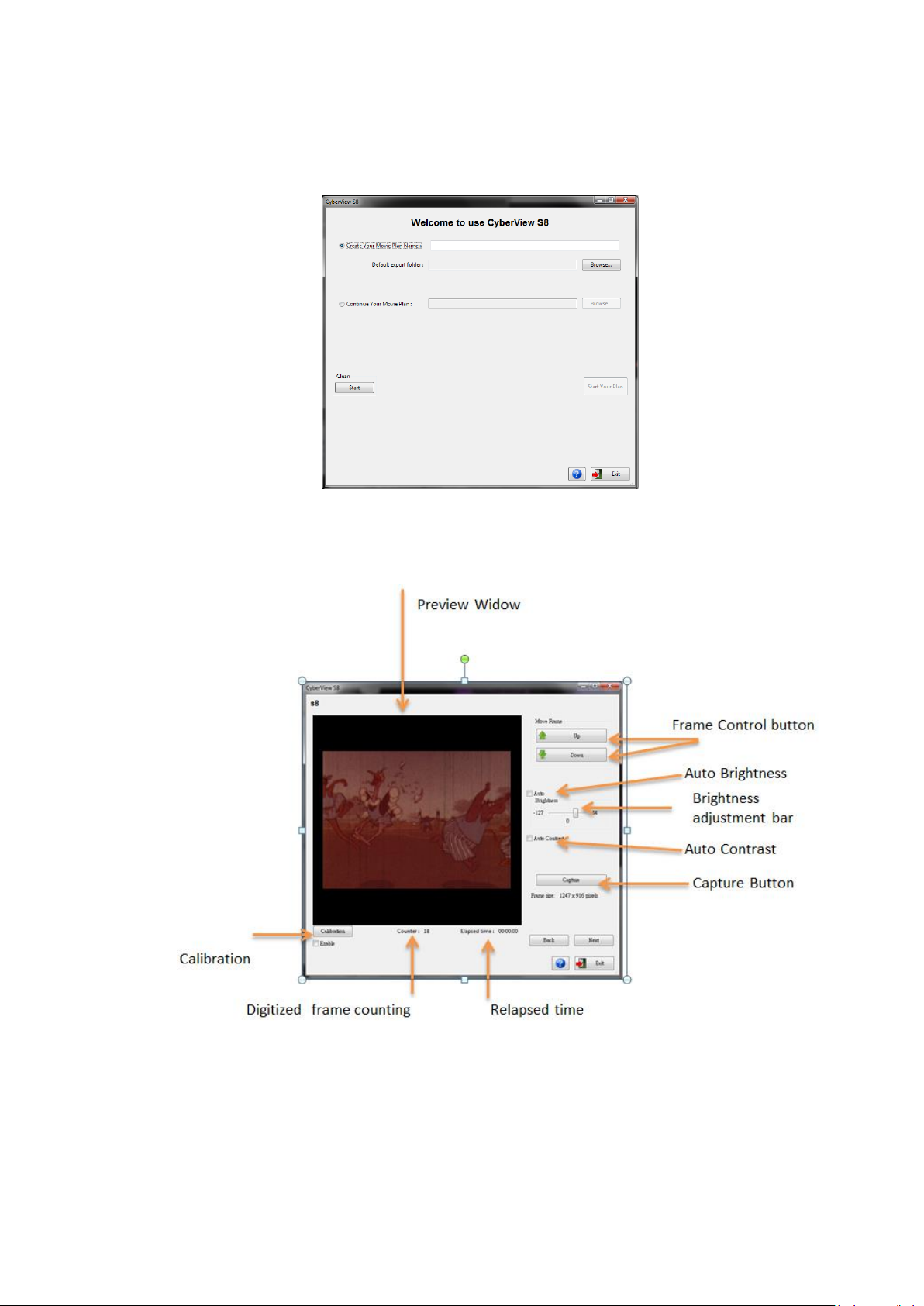

5. Abra o software CyberView S8
6. Crie um novo projeto de filme e clique no botão "Seguinte"
7. clique no botão “Calibração”
8. Após a calibração clique no botão “OK” para concluir o processo
Nota: Certifique-se de que a película não está instalada no Sanner Super 8
durante o processo de calibração
Instalar o Scanner Super 8
1. Abra a caixa
2. Abra o Braço da bobina
3. Instale a bobina de película no Braço da bobina de película original e no
Braço da bobina de enrolamento
Nota: Certifique-se de que a bobina está corretamente instalada
4. Ligue o dispositivo
5. Instale a película no Scanner Super 8 (Consulte "Como instalar a película")
6. Ligue a porta USB ao PC
7. Aguarde que a luz LED fique “Laranja”
8. Abra o software CyberView S8
9. Inicie a digitalização do seu filme Super 8
Como instalar a película no Scanner Super 8
1. Ligue o dispositivo
2. Instale a bobina de película no Braço da bobina de película original e no
Braço da bobina de enrolamento
3. Mantenha premido o Botão Avançar
4. Passe a película pela Engrenagem de carregamento superior
5. A película passa automaticamente pela Engrenagem de carregamento
inferior
6. Passe a película pelos Rolos de película, Fixe a película na Bobina de
enrolamento
7. Role a película até à Bobina de enrolamento e prima o Botão Parar
9
8. Coloque a película na Bobina de enrolamento
9. Fixe a película na Bobina de enrolamento
10. Inicie a digitalização do seu filme Super 8
Como limpar a película com o Scanner Super 8
1. Instale a película como indicado nos passos 1 a 5 da secção "Como instalar a
película no Scanner Super 8"
2. Abra a tampa do Limpador de película
3. Adicione solvente de limpeza ao Feltro de lã
4. Passe a película pelo feltro de lã
5. Coloque a película na Bobina de enrolamento
6. Clique no Botão Parar
7. Abra o software CyberView S8
8. Clique no Botão Limpar para iniciar a limpeza da película
Características adicionais
1 Como limpar a película com o Scanner Super 8
1.1 Passe a película da Bobina de enrolamento para a Bobina de película
original.
1.2 Prima o botão Recuar durante vários segundos e depois liberte-o.
1.3 O digitalizador irá rebobinar rapidamente a película para a Bobina de
película original
1.4 Adicione solvente de limpeza ao bloco de cartão do Limpador de película
1.5 Abra a interface e clique em “limpar película” para limpar a sua película
Nota:
Certifique-se de que o bloco de cartão está molhado. Pode parar a
máquina e adicionar solvente para continuar a limpar a sua película
Se o bloco de cartão estiver sujo, contacte o seu distribuidor ou a
Reflecta para adquirir um novo
2 Como rebobinar rapidamente a película
2.1 Após a digitalização do seu filme ou depois de limpar a película, a mesma
será rebobinada para a Bobina de película original.
2.2 Passe a película da Bobina de película original para a Bobina de
enrolamento, fixe a película na Bobina de enrolamento.
2.3 Prima o botão Recuar, até que a película rebobine para a Bobina de
enrolamento.
10
Apresentação do CyberView S8
Lista da Interface do Utilizador
I. Área da janela de configuração
II. Área da janela de pré-visualização e captura de película
11
Janela de pré-visualização
Tamanho de saída
Combinar
Velocidade de fotogramas
Ver vídeo
III. Área da janela de pré-visualização e combinação de película
12
Como digitalizar um filme Super 8 com o software CyberView S8
PASSO 1 - Criar um novo projeto de filme
1. Escolha "Criar o nome do seu projeto de filme"
2. Introduza o nome do projeto
3. Escolha a pasta de exportação predefinida
4. Clique em “Iniciar o seu projeto” para iniciar a digitalização
PASSO 2 - Capturar imagem de película Super 8
1. Depois de inserir a película, verifique a janela de pré-visualização.
Clique em “cima” e/ou “baixo” para alinhar o primeiro fotograma da
película ajustando a área de recorte ao fotograma da película.
13
2. Escolha o tipo de película e ajuste o tempo de exposição e, em
seguida, clique em "Capturar" para iniciar a digitalização do filme S8.
3. Após a digitalização do filme S8, o software irá parar
automaticamente. Clique em Seguinte para pré-visualizar e
combinar o seu filme.
PASSO 3 – Pré-visualizar e configurar a velocidade de fotogramas
1. Verifique a janela de pré-visualização
2. Escolha a velocidade de fotogramas do seu filme super 8 (18 ou 24
fotogramas/seg.)
3. Clique no botão Reproduzir para pré-visualizar o fotograma
digitalizado
PASSO 4 – Combinar filme
1 Escolha a resolução da saída “1080p” ou “720p”
14
2 Clique em “Combinar” para transferir os fotogramas para o seu filme
2.1.1 Após a combinação dos fotogramas do filme, pode clicar em
"Ver o seu filme" para ver o filme super 8 digitalizado
PASSO 5 – Sair
15

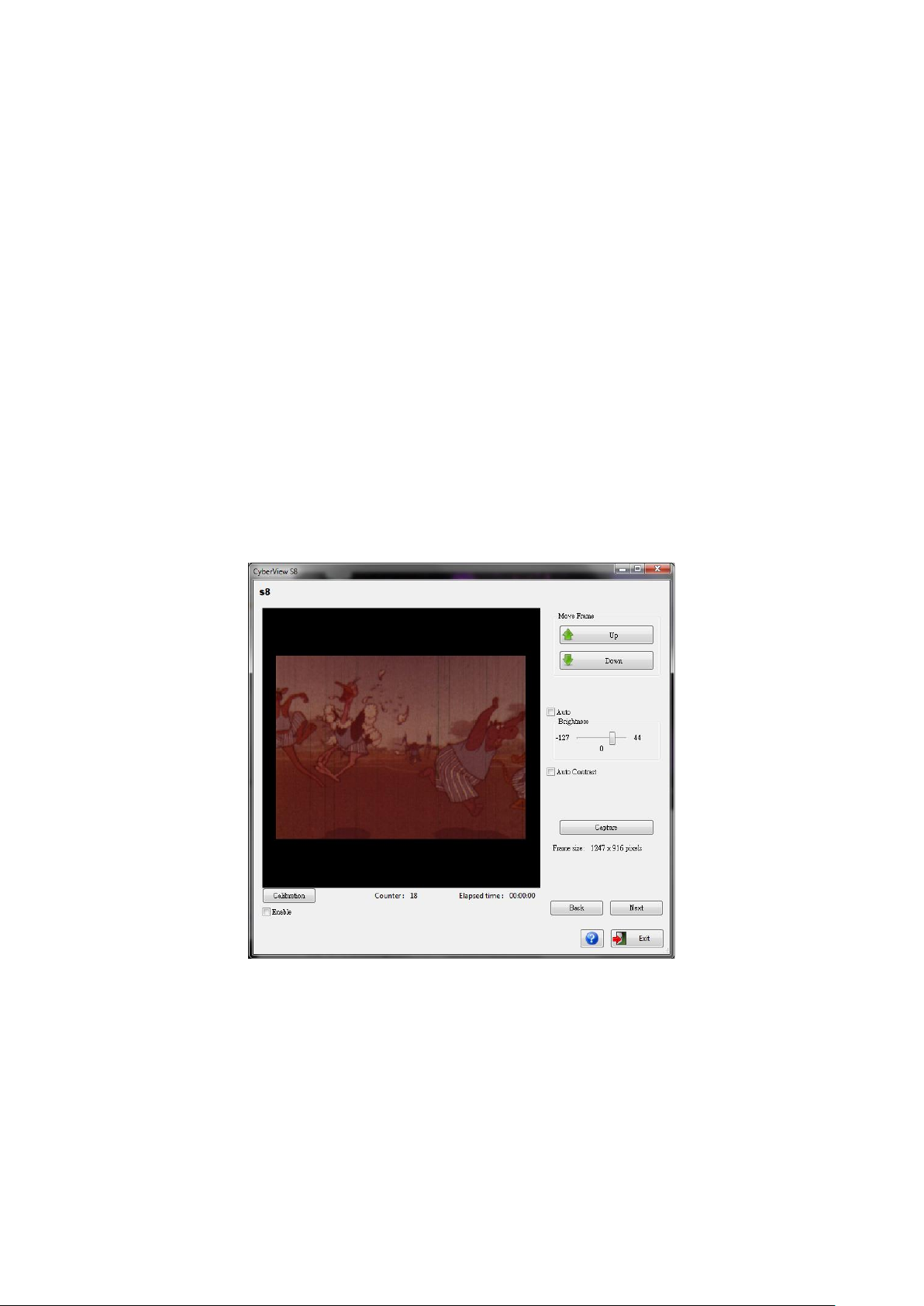

Como calibrar a placa de luz
Nota: Efetue a calibração quando instalar o software CyberView S8 pela primeira vez.
Volte a efetuar a calibração se reinstalar o software ou após 6 meses de utilização do
scanner
1. Abra a caixa
2. Ligue o dispositivo
3. Ligue a porta USB ao PC
4. Aguarde que a luz LED fique “Laranja”
5. Abra o software CyberView S8
6. Crie um novo projeto de filme e clique no botão "Seguinte"
7. clique no botão “Calibração”
8. Após a calibração clique no botão “OK” para concluir o processo
Nota: Certifique-se de que a película não está instalada no Sanner Super 8
durante o processo de calibração
16
Apoio técnico
CyberView S8
Para obter mais informações sobre o scanner de película e o controlador CyberView
S8, visite
www.reflecta.de.
Transporte
Por motivos de segurança, siga os procedimentos indicados abaixo antes de
transportar o scanner
(por exemplo, antes de transportar o scanner de um local para outro ou antes de
embalar e expedir a unidade):
1. Ligue o transformador. Ligue o interruptor de energia.
2. Aguarde que o scanner aqueça (aproximadamente 50 segundos). O indicador LED
irá piscar durante o aquecimento.
3. Quando o indicador LED estiver estático, desligue o interruptor.
17
Loading...
