Reflecta Super 8 User guide [nl]

Reflecta

Super 8-scanner

Gebruikershandleidi

ng

1

FEDERALE COMMUNICATIECOMMISSIE

(FCC)-VERKLARING

Dit apparaat is getest en voldoet aan de beperkingen voor een Klasse B digitaal

apparaat conform Deel 15 van de FCC-voorschriften. Deze beperkingen zijn

ontwikkeld om een redelijke beveiliging te bieden tegen schadelijke storingen in een

residentiële installatie. Dit apparaat genereert, gebruikt en kan radiofrequente

energie uitstralen en kan, indien niet geïnstalleerd en gebruikt in overeenstemming

met de instructies, schadelijke storing veroorzaken in radiocommunicatie. Maar er

bestaat geen garantie dat interferentie niet zal plaatsvinden in een specifieke

installatie. Als dit apparaat toch schadelijke storingen veroorzaakt in de radio- of

televisieontvangst, wat kan worden vastgesteld door het apparaat uit en in te

schakelen, wordt de gebruiker aangemoedigd te proberen de storing op te lossen

met een of meer van de volgende maatregelen:

 Wijzig de richting van de ontvangstantenne of verplaats de antenne.
 Vergroot de afstand tussen de apparatuur en de ontvanger.
 Sluit het apparaat aan op een stopcontact op een ander circuit dan dat waarop

de ontvanger is aangesloten.

 Raadpleeg de leverancier of een ervaren radio/Tv-technicus voor hulp.

Waarschuwing:

Gebruik alleen afgeschermde signaalkabels om I/O-apparaten aan te sluiten op deze

uitrusting. Alle wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd

door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van

de gebruiker om het apparaat te bedienen nietig verklaren.

2

Index

INHOUDSOPGAVE

Aan de slag------------------------------------------------------------------------------------------------4

ALGEMENE RICHTLIJNEN------------------------------------------------------------------------------5

Componenten--------------------------------------------------------------------------------------------6

Beknopte installatiehandleiding---------------------------------------------------------------------7

Software en stuurprogramma installeren---------------------------------------------------------7

De hardware installeren------------------------------------------------------------------------8

Eerste kalibratie-----------------------------------------------------------------------------------9

De Super 8-scanner installeren----------------------------------------------------------------9

De film installeren op de Super 8-scanner--------------------------------------------------9

Uw film met de Super 8-scanner reinigen--------------------------------------------------9

Extra functies-----------------------------------------------------------------------------------10

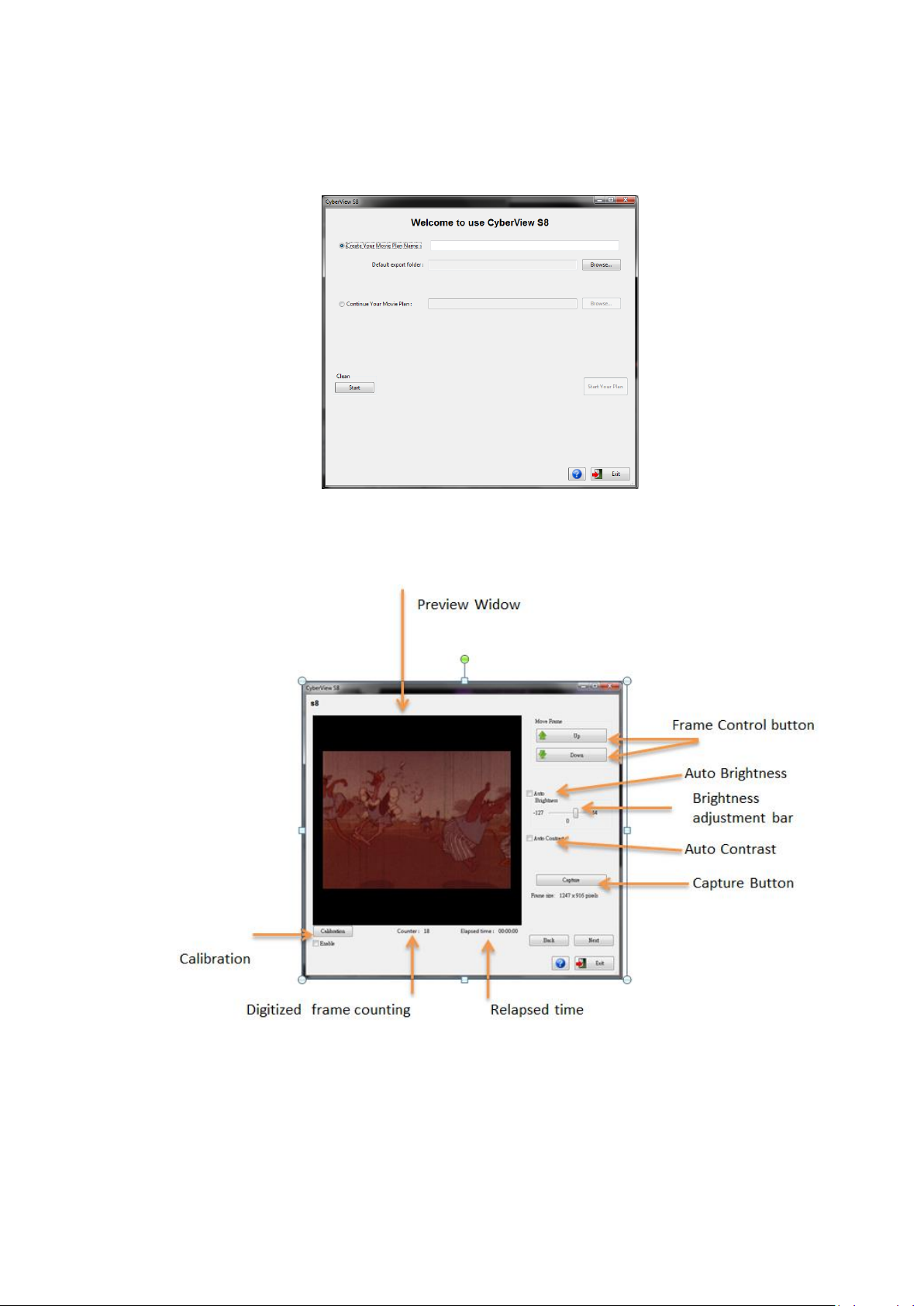

Gebruikersinterface-----------------------------------------------------------------------------------11

I Gebied instelvenster--------------------------------------------------------------------------11

II Gebied voorbeeld- en filmopnamevenster---------------------------------------------11

III Gebied voorbeeld- en filmcombinatievenster----------------------------------------12

Super 8-film scannen---------------------------------------------------------------------------------13

STAP 1 - Maak een nieuw filmplan----------------------------------------------------------13

STAP 2- Super 8-filmbeeld opnemen-------------------------------------------------------13

STAP 3 – Voorbeeld en instelling beeldsnelheid-----------------------------------------14

STAP 4 – Film combineren--------------------------------------------------------------------14

STAP 5 - Afsluiten-------------------------------------------------------------------------------15

De lichtplaat kalibreren------------------------------------------------------------------------------16

Technische ondersteuning--------------------------------------------------------------------------17

Probleemoplossing------------------------------------------------------------------------------------17

3

Aan de slag

Spoeltype

Super 8-film met

18 beelden /

seconde

Super 8-film met

24 beelden

/seconde

Behoefte harde schijfruimte

15 meter

3,5 min

2,5 min

1 GB (0,45 GB voor film)

60 meter

13 min

10 min

4 GB (1.8 GB voor film)

90 meter

20 min

15 min

6 GB (2.7 GB voor film)

120 meter

26 min

20 min

8 GB (3.6 GB voor film)

(180 meter)

40 min

30 min

12 GB (5.4 GB film)

Controleer de inhoud van de verpakking voordat u begint.

Raadpleeg de beknopte handleiding voor een snelle installatie. (Ref. p. 6)

Belangrijk! Bewaar de originele verpakking, het ontvangstbewijs en al het

verpakkingsmateriaal om het eventueel later te kunnen verzenden.

Inhoud van verpakking

• Super 8-scanner.

• Filmspoel

• Voedingsadapter

Waarschuwing! Het gebruik van een andere voedingsadapter kan de

scanner ernstig beschadigen en zal de productgarantie ongeldig

maken.

• Voedingskabel.

• USB 2.0-kabel.

• Beknopte installatiehandleiding

• CD CyberView S8-toepassingssoftware met handleiding in PDF-bestand.

Minimale systeemvereisten

Besturingssysteem: Windows XP met Service Pack 2 of Windows Vista (32-bits &

64-bits) of Win 7 (32-bits & 64-bits) of Win 8 (32-bits & 64-bits)

CPU: Intel Core 2 Duo /2G of hogere processor

Geheugen: 4 GB of meer

Vrije ruimte op harde schijf: 35 GB of hogere processor.

Opmerking:

Kleurenscherm met 24-bits

kleurenvideokaart 1.024 x 768 monitorresolutie

4

ALGEMENE RICHTLIJNEN:

• Gebruik alleen de bijgeleverde USB-kabel. Sluit de computer op de scanner aan

met de USB 2.0-kabel.

• Gebruik geen hub of verlengkabel. Gebruik alleen de USB-poorten op de

achterkant van de desktopcomputers.

• Als er andere apparaten (multifunctioneel apparaat, printers, scanners, webcam)

zijn aangesloten op de computer via USB, moet u ze loskoppelen.

• Er is een minimum van 4GB RAM vereist.

Omgevingstemperatuurbereik 10º tot 40ºC in bedrijf

Opmerking: schakel de scanner niet in tenzij deze binnen dit bereik valt. Als de

scanner wordt opgeslagen of vervoerd buiten dit bereik, moet u wachten tot deze

opnieuw binnen dit bereik valt voordat u de scanner opnieuw inschakelt.

Bereik omgevingsvochtigheid 15% tot 76% relatieve vochtigheid

(niet-condenserend) in bedrijf

Opmerking: als de scanner is opgeslagen of moet worden vervoerd in een koude

temperatuur en vervolgens naar een warme / vochtige omgeving wordt gebracht,

kan condensatie optreden.

Dit apparaat is uitsluitend ontworpen voor persoonlijk gebruik en is niet bedoeld

voor commercieel gebruik. De garantie wordt verminderd van 2 jaar naar 1 jaar als

fouten of defecten voortvloeien uit ongepast gebruik, onjuiste bediening of als er

spanning optreedt. De garantieperiode van het apparaat voor persoonlijk gebruik is

2 jaar of 400,000 scans.

5

Componenten

Voorzijde (afbeelding 1):

1) Voorraadhaspel (alarm)

2) Opwikkelspoel (arm)

3) Toevoertandwiel

4) Knop Vooruit

• Kort drukken (1 sec)—toevoer per beeld,

• Lang indrukken (meer dan 3 seconden) --- Doorlopende toevoer beelden

5) Knop Stop

6) Knop Terugspoelen

• Kort drukken en loslaten (1 sec)—toevoer per beeld,

• Lang indrukken en loslaten (meer dan 3 seconden) --- Doorlopende toevoer

beelden

7) Filmrollen

8) Filmreiniger

9) Voedingsknop

Achterzijde (afbeelding 2):

10) Gelijkstroom

11) USB 2.0-poort

6
