Reflecta
Scanneur Super 8
Manuel de
l’utilisateur
1
FEDERAL COMMUNICATIONS COMMISSION
DÉCLARATION (FCC)
Cet appareil a été testé et déclaré conforme aux limites d’un appareil numérique de
classe B, conformément à la partie 15 du règlement de la FCC. Ces limites sont
destinées à assurer une protection raisonnable contre les interférences indésirables
lorsque l’appareil est utilisé dans un environnement résidentiel. Cet appareil produit,
utilise et peut émettre des fréquences radioélectriques et, s'il n'est pas installé ou
utilisé conformément aux directives, il est susceptible de causer des interférences
radio ou télévision. Cependant, nous ne pouvons garantir que des interférences ne
se produiront pas dans une installation particulière. Si cet appareil cause des
interférences indésirables à la réception de la radio ou de la télévision, ce que vous
pouvez facilement observer en éteignant et en rallumant l’appareil, nous vous
encourageons à prendre une ou plusieurs des mesures correctives suivantes :
Réorienter ou déplacer l’antenne réceptrice.
Augmenter la distance entre l’appareil et le récepteur.
Branchez l'appareil sur une prise d’un circuit différent.
Consulter votre revendeur ou un technicien radio/télévision qualifié pour de
l'aide.
Avertissement :
Utilisez seulement des câbles de signal blindés pour connecter des appareils E/S à
cet appareil. Tout changement ou modification non expressément approuvé par les
autorités responsables de la conformité peut révoquer le droit de l'utilisateur à
employer l'appareil en question.
2
Index
TABLE DES MATIÈRES
Pour
commencer-----------------------------------------------------------------------------------------------4
Guide d’installation rapide (QIG) -------------------------------------------------------------------4
GUIDE GÉNÉRAL ----------------------------------------------------------------------------------------5
Composants----------------------------------------------------------------------------------------------6
Installation du logiciel et des pilotes---------------------------------------------------------------7
Installation du matériel-------------------------------------------------------------------------8
Premier calibrage---------------------------------------------------------------------------------9
Installer le Scanneur Super 8------------------------------------------------------------------9
Comment faire pour installer un film dans le Scanneur Super 8----------------------9
Comment faire pour nettoyer votre film dans le Scanneur Super 8-----------------9
Fonctions supplémentaires-----------------------------------------------------------------10
Interface de l'utilisateur------------------------------------------------------------------------------11
I Fenêtre de réglage----------------------------------------------------------------------------11
II Fenêtre de prévisualisation et de capture de film------------------------------------11
III Fenêtre de prévisualisation et de combinaison de film----------------------------12
Comment faire pour scanner des films Super 8------------------------------------------------13
ETAPE 1 - Créer un plan de nouveau film-------------------------------------------------13
ETAPE 2 - Capturer une image de film Super 8------------------------------------------13
ETAPE 3 - Prévisualiser et régler la vitesse d'image-------------------------------------14
ETAPE 4 – Combiner le film-------------------------------------------------------------------14
ETAPE 5 - Quitter--------------------------------------------------------------------------------15
Comment faire pour calibrer la plaque légère--------------------------------------------------16
Support technique-------------------------------------------------------------------------------------17
Guide de dépannage----------------------------------------------------------------------------------17
3
Pour commencer
Type de bobine
Film Super 8 à
18 images/seconde
Film Super 8 à
24 images/seconde
Espace nécessaire sur le
disque dur
50 pieds(15 mètres)
3,5 min
2,5 min
1 Go (0,45 Go pour le film)
200 pieds(60 mètres)
13 min
10 min
4 Go (1.8 Go pour le film)
300 pieds(90 mètres)
20 min
15 min
6 Go (2.7 Go pour le film)
400 pieds(120 mètres)
26 min
20 min
8 Go (3.6 Go pour le film)
600 pieds (180 mètres)
40 min
30 min
12 Go (5.4 Go pour le film)
Vérifiez le contenu de la boîte avant de commencer.
Pour une installation rapide, référez-vous au Guide d'installation rapide. ((Réf. Pg. 6)
Important ! Gardez la boîte originale, le ticket et les matériaux d'emballage en cas de
besoin au futur.
Contenu de l'emballage
• Scanneur Super 8.
• Bobine de film.
• Adaptateur secteur
Avertissement ! L’utilisation d'un autre adaptateur d'alimentation peut
endommager le scanneur et annuler la garantie du produit.
• Cordon d'alimentation
• Câble USB 2.0
• Guide d’installation rapide
• CD du logiciel d'application de CyberView S8 avec Manuel de l'utilisateur dans un
ficheir PDF.
Spécifications minimales du système
SE : Windows XP avec Service Pack 2 ou Windows Vista (32 bit & 64 bit) ou Win 7 (32
bit & 64) ou Win 8 (32 bit & 64)
CPU : Processeur Intel Core 2 Duo /2G ou plus
Mémoire : 4Go ou plus
Espace libre sur le disque dur : 100Go ou plus
Remarque :
Moniteur couleur avec 24 bit
Résolution 1024 x 768 avec carte vidéo en couleurs
GUIDE GÉNÉRAL :
4
• Utilisez uniquement le câble USB fourni. Branchez directement le scanneur sur
l’ordinateur en utilisant le câble USB 2.0.
• N'utilisez pas un hub ou un câble d'extension. Utilisez uniquement les ports USB à
l'arrière des ordinateurs de bureau.
• Si d'autres appareils (appareils multifonctions, imprimantes, scanneurs,
webcams) sont branchés sur l'ordinateur via USB, débranchez-les.
• Une mémoire minimale RAM de 4Go (Win/Mac) est nécessaire.
Température ambiante recommandée pour l'utilisation 50º à 104ºF (10º à 40ºC)
Remarque : N'allumez le scanneur que si la température ambiante est dans la
plage recommandée. Si le scanneur a été rangé ou transporté dans un endroit
avec une température différentes, laissez-le s'ajuster à la nouvelle température
avant de l'allumer.
Humidité ambiante recommandée pour l'utilisation 15% à 76% d'humidité relative
(sans condensation)
Remarque : Si le scanneur a été rangé ou transporté d'un endroit froid à un
endroit chaud/humide, de la buée peut apparaître.
Cet appareil est conçu uniquement pour un usage privé et n'est pas destiné à un
usage commercial. La garantie est réduite de 2 ans à 1 an si des erreurs ou des
défauts résultant d'une utilisation inappropriée, un mauvais fonctionnement ou du
stress se produisent. La période de garantie de l'appareil pour un usage privé est de
2 an ou 400.000 numérisations.
5
Composants
Avant (Figure 1) :
1) Bobine de début (bras)
2) Bobine de fin (bras)
3) Pignon d'alimentation
4) Bouton Avant
• Appui court(1sec)-bouge d'une image par une image,
• Appui long(plus de 3 secondes)--Bouge en continu
5) Bouton Stop
6 Bouton Retour
• Appui court et relâcher(1sec)-bouge d'une image par une image,
• Appui long(plus de 3 secondes)--Bouge en continu
7) Rouleaux de film
8) Nettoyeur de film
9) Bouton d'alimentation
Arrière (Figure 2) :
10) Alimentation CC
11) Port USB 2.0
6
Type de bobine
Film Super 8 à
18 images/seconde
Film Super 8 à
24
images/seconde
Espace nécessaire sur le
disque dur
50 pieds(15 mètres)
3,5 min
2,5 min
1 Go (0,45 Go pour le
film)
Guide d’installation rapide (QIG)
Veuillez vérifier le manuel ou le fichier PDF sur le CD
Installation du logiciel et des pilotes
Avant d'installer le pilote du scanneur...
Vérifiez la bobine de film Super 8, le film et l'espace libre sur le disque dur.
Bobine de film :
Le scanneur Super 8 supporte les bobines de film Super 8 standard 1”~8”
Film :
1. Assurez-vous que votre film est lisse, sinon veuillez utiliser un découpeur
pour le réparer
2. Si votre film est endommagé, veuillez vérifier la liste ci-dessous avant
Espace sur le disque dur
d'insérer le film
• pièces endommagées et le film sont lisses
• Le ciment est complètement sec
ou cela va endommager le Scanneur Super 8
3. Veuillez utiliser un solvant spécial avec le Scanneur Super 8 ou vous allez
endommager votre film.
Veuillez vérifier l'espace disque nécessaire avant de faire une numérisation.
Liste d'espace nécessaire sur le disque ci-dessous
7
200 pieds(60 mètres)
13 min
10 min
4 Go (1.8 Go pour le
film)
300 pieds(90 mètres)
20 min
15 min
6 Go (2.7 Go pour le
film)
400 pieds(120
mètres)
26 min
20 min
8 Go (3.6 Go pour le
film)
600 pieds (180
mètres)
40 min
30 min
12 Go (5.4 Go pour le
film)
Installation du logiciel et du pilote
a. Insérez le CD dans le lecteur de CD/DVD de votre ordinateur et parcourez le
contenu.
b. Double-cliquez sur l'icône ”CyberView S8”pour commencer l'installation.
Suivez les instructions à l’écran pour terminer l'installation.
REMARQUE : Assurez-vous que le scanneur n'est PAS connecté à l'ordinateur
lorsque vous installez le pilote de CyberView S8.
c. Redémarrez votre ordinateur quand l’installation est terminée.
Installation du matériel
Branchez le scanneur Super 8 Pro sur une source d'alimentation.
1. Trouvez le bouton d'alimentation qui est situé sur le bord gauche
inférieur du scanneur.
2. Branchez EN PREMIER l'adaptateur CA sur une prise de courant CA avant
de le brancher sur le scanneur.
3. Branchez le câble USB sur l'ordinateur en utilisant l'extrémité USB
standard. Branchez l'extrémité de l'adaptateur USB du câble sur le
panneau arrière du scanneur.
4. Ouvrez le bras de bobine.
Vérifiez que le scanneur n'a pas déjà une bobine de film installée, allumez
ensuite le scanneur. ASSUREZ-VOUS QU'IL Y A ASSEZ D'ESPACE DEVANT LE
SCANNEUR POUR OUVRIR COMPLÈTEMENT LE BRAS DE BOBINE.
Calibrage de la source lumineuse (première utilisation)
1. Ouvrez le boîtier
8
2. Allumez l’alimentation
3. Connectez à un port USB d'un PC
4. Attendez jusqu'à ce que le voyant DEL s'allume “Orange”

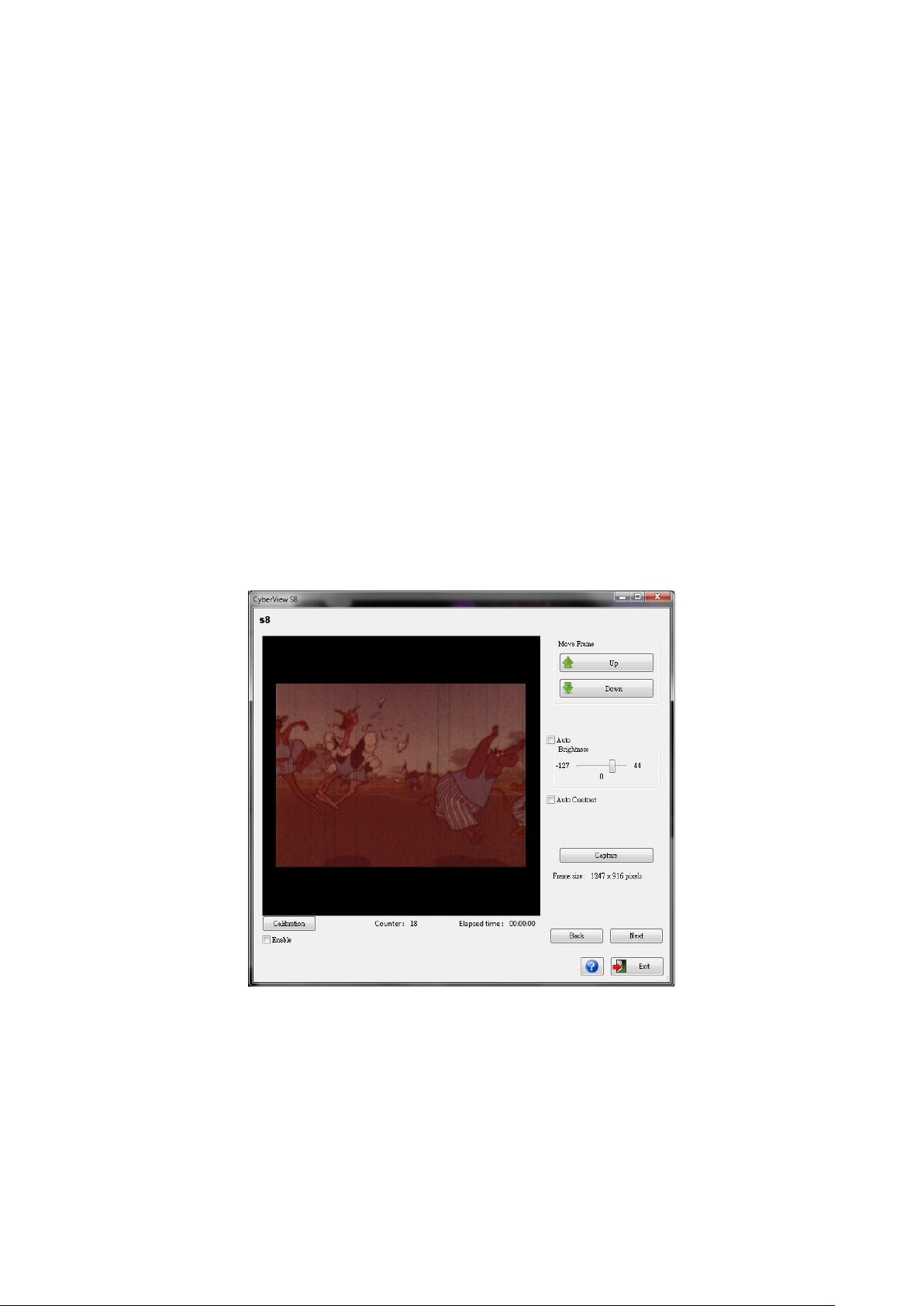

5. Ouvrez le logiciel CyberView S8
6. Créez un nouveau plan de film et cliquez sur le bouton "Suivant"
7. Cliquez sur le bouton “Calibrage”
8. Lorsque le calibrage est terminé, cliquez sur le bouton “OK” pour terminer le
calibrage
Remarque : Assurez-vous que le film n'est pas installé sur le scanneur Super 8
lorsque vous effectuez le calibrage
Installer le Scanneur Super 8
1. Ouvrez le boîtier
2. Ouvrez le bras de bobine
3. Installez une bobine de film sur le Bras de bobine de début et le Bras de
bobine de fin
Remarque : Assurez-vous que la bobine est bien attachée
4. Allumez l’alimentation
5. Installez le film sur le scanneur Super 8 (veuillez voir “Comment faire pour
installer un film”)
6. Connectez à un port USB d'un PC
7. Attendez jusqu'à ce que le voyant DEL s'allume “Orange”
8. Ouvrez le logiciel CyberView S8
9. Commencez à numériser votre film Super 8
Comment faire pour installer un film dans le Scanneur Super 8
1. Allumez l’alimentation
2. Installez une bobine de film sur le Bras de bobine de début et le Bras de
bobine de fin
3. Appuyez et maintenez le bouton Avant
4. Faites passer le film dans le Pignon d'alimentation supérieur
5. Le film sort automatiquement du Pignon d'alimentation inférieur
6. Faites passer le film dans les Rouleaux de film, Attachez votre film sur la
Bobine de fin
7. Faites avancer le film jusqu'à ce qu'il y ait une longueur suffisante sur la
Bobine de fin et appuyez sur le bouton Stop
8. Faites passer le film sur la Bobine de fin
9. Attachez le film sur la Bobine de fin
9
10. Commencez à numériser votre film Super 8
Comment faire pour nettoyer votre film dans le Scanneur Super 8
1. Installez votre film comme décrit dans la section "Comment faire pour
installer un film dans le Scanneur Super 8", étapes 1-5
2. Ouvrez le couvercle du Nettoyeur de film
3. Ajoutez du solvant de nettoyage sur la feutre de laine
4. Faire passer le film sur la feutre de laine
5. Faites passer le film sur la Bobine de fin
6. Cliquez sur le bouton Stop.
7. Ouvrez le logiciel CyberView S8
8. Cliquez sur le bouton Nettoyer pour commencer à nettoyer votre film
Fonctions supplémentaires
1 Comment faire pour nettoyer votre film dans le Scanneur Super 8
1.1 Faites passer de film de la Bobine de fin à la Bobine de début.
1.2 Appuyez sur le bouton de retour pendant plusieurs secondes, puis
relâchez.
1.3 Le numériseur va ré-enrouler le film rapidement sur la bobine de début
1.4 Ajouter du solvant de nettoyage sur le bloc en carton du Nettoyeur de film
1.5 Ouvrez l'IU et cliquez sur “Nettoyer le film” pour nettoyer votre film
Remarque :
Assurez-vous que le bloc en carton est mouillée, vous pouvez arrêter la
machine et ajouter suffisamment de solvant de nettoyage puis continuer
à nettoyer le film si besoin.
Si le bloc en carton est sale, veuillez contacter votre distributeur ou
Reflecta pour acheter un nouveau bloc pour le changement
2 Comment faire pour ré-enrouler le film rapidement
2.1 Lorsque vous avez terminé de numériser ou de nettoyer votre film, le film
entier sera à nouveau enroulé sur la Bobine de début.
2.2 Prenez le film de la Bobine de début et tirez jusqu'à la Bobine de fin, en
attachant votre film sur la Bobine de fin.
2.3 Appuyez sur le bouton Retour jusqu'à ce que le film soit complètement
enroulé sur la Bobine de fin.
10
Introduction à CyberView S8
Liste de l'interface utilisateur
I. Fenêtre de réglage
II. Fenêtre de prévisualisation et de capture de film
11
Fenêtre de prévisualisation
Taille de sortie
Combiner
Vitesse d’image
Regarder la vidéo
III. Fenêtre de prévisualisation et de combinaison de film
12
Comment faire pour numériser un film Super 8 avec le logiciel CyberView S8
ETAPE 1 - Créer un projet Nouveau film
1. Choisissez "Nom Créer votre projet de film"
2. Entrez le nom du projet
3. Choisissez le dossier par défaut pour exporter
4. Cliquez sur "Démarrer votre projet" pour commencer à numériser
ETAPE 2 - Capturer une image de film Super 8
1. Après avoir inséré votre film, vérifiez la fenêtre de prévisualisation.
Cliquez sur "haut" et/ou "bas" pour aligner la première image du film
sur la zone à couper.
13
2. Choisissez le type de film et le réglage du temps d'exposition du film,
puis cliquez sur "Capture" pour commencer la numérisation du film
S8.
3. Après avoir terminé la numérisation du film S8, le logiciel s'arrête
automatiquement. Cliquez sur Suivant pour prévisualiser et
combiner votre film.
ETAPE 3 - Prévisualiser et régler la vitesse d'image
1. Vérifiez la fenêtre de prévisualisation
2. Choisissez la vitesse d'image du film Super 8 (18 ou 24 images/seconde)
3. Cliquez sur le bouton Lecture pour prévisualiser l'image
numérisée
ETAPE 4 – Combiner le film
1 Choisissez la taille de la résolution de sortie "1080p" ou "720p"
14
2 Cliquez sur "Combiner" pour transférer l'image sur votre film
2.1.1 Après la combinaison des images de film, vous pouvez cliquer
sur "Voir votre film" pour regarder le film numérisé Super 8
ETAPE 5 - Quitter
15
Comment faire pour calibrer la plaque légère
Remarque : Veuillez calibrer lorsque vous installez CyberView S8 la première fois.
Si vous réinstallez le logiciel ou le scanneur après plus de 6 mois, veuillez refaire un
calibrage
1. Ouvrez le boîtier
2. Allumez l’alimentation
3. Connectez à un port USB d'un PC
4. Attendez jusqu'à ce que le voyant DEL s'allume “Orange”
5. Ouvrez le logiciel CyberView S8
6. Créez un nouveau plan de film et cliquez sur le bouton "Suivant"
7. Cliquez sur le bouton “Calibrage”
8. Lorsque le calibrage est terminé, cliquez sur le bouton “OK” pour terminer le
calibrage
Remarque : Assurez-vous que le film n'est pas installé sur le scanneur Super 8
lorsque vous effectuez le calibrage
16
Support technique
CyberView S8
Pour plus d'informations sur le scanneur de film et le pilote de CyberView S8, veuillez
visiter
www.refl ecta.de.
Transport
Pour des raisons de sécurité, suivez la procédure ci-dessous avant de transporter le
scanneur
(c'est à dire avant de déplacer le scanneur d'un endroit à un autre ou de l'emballer et
d'envoyer l'appareil) :
1.Branchez l'adaptateur secteur. Mettez le bouton d’alimentation en position
marche.
2.Attendez pendant que le scanneur se préchauffe (environ 50 secondes) Le voyant
DEL clignote pendant le préchauffage.
3. Lorsque le voyant DEL s'allume, éteignez le bouton d'alimentation.
Logiciel d'application intégré
Pour les questions à propos du logiciel intégré, vous pouvez vous référer à la
fonction AIDE
dans la barre du menu de l'application, ou visiter le site web du dévelopeur du
logiciel.
**Ce manuel de l'utilisateur a été archivé dans le CD fourni.
17
Loading...
