REFLECTA REFLECTA 66134 Instructions [nl]

Draagbare Zelfstaande

DIGITALE LCD MICROSCOOP

Gebruikers

handleiding

Inhoudsopgave

1

Voorzichtig...............................................................3

2 Voorbereiden...........................................................5

2.1 Standaardaccessoires..................................5

2.2 Namen & Functies Onderdelen....................6

3 Hoofdkenmerken.....................................................8

4 De microscoop gebruiken........................................9

4.1 De batterij aanbrengen.................................9

4.2 Een MicroSD geheugenka art (niet inbegrepen )

NL

aanbrengen...........................................................10

4.3 Display Symbolen & Beteken i s...................11

4.4 De microscoop inschakelen .......................12

4.5 De microscoop uitschakelen.......................13

4.6 Hoe maakt u een opname?........................14

4.7 Naar de computer downloaden..................22

4.8 Preview op computer..................................22

4.9 Batterij opladen..........................................23

4.10 Aansluiten op de tv.....................................24

5 Menu Inleidingen...................................................26

5.1 Hoofdmenu I...............................................26

5.1.1 Resolutie instellen...........................26

5.1.2 Timer...............................................27

5.1.3 Kwaliteit ..........................................29

5.1.4 Beeldscherpte.................................29

5.2 Hoofdmenu II..............................................30

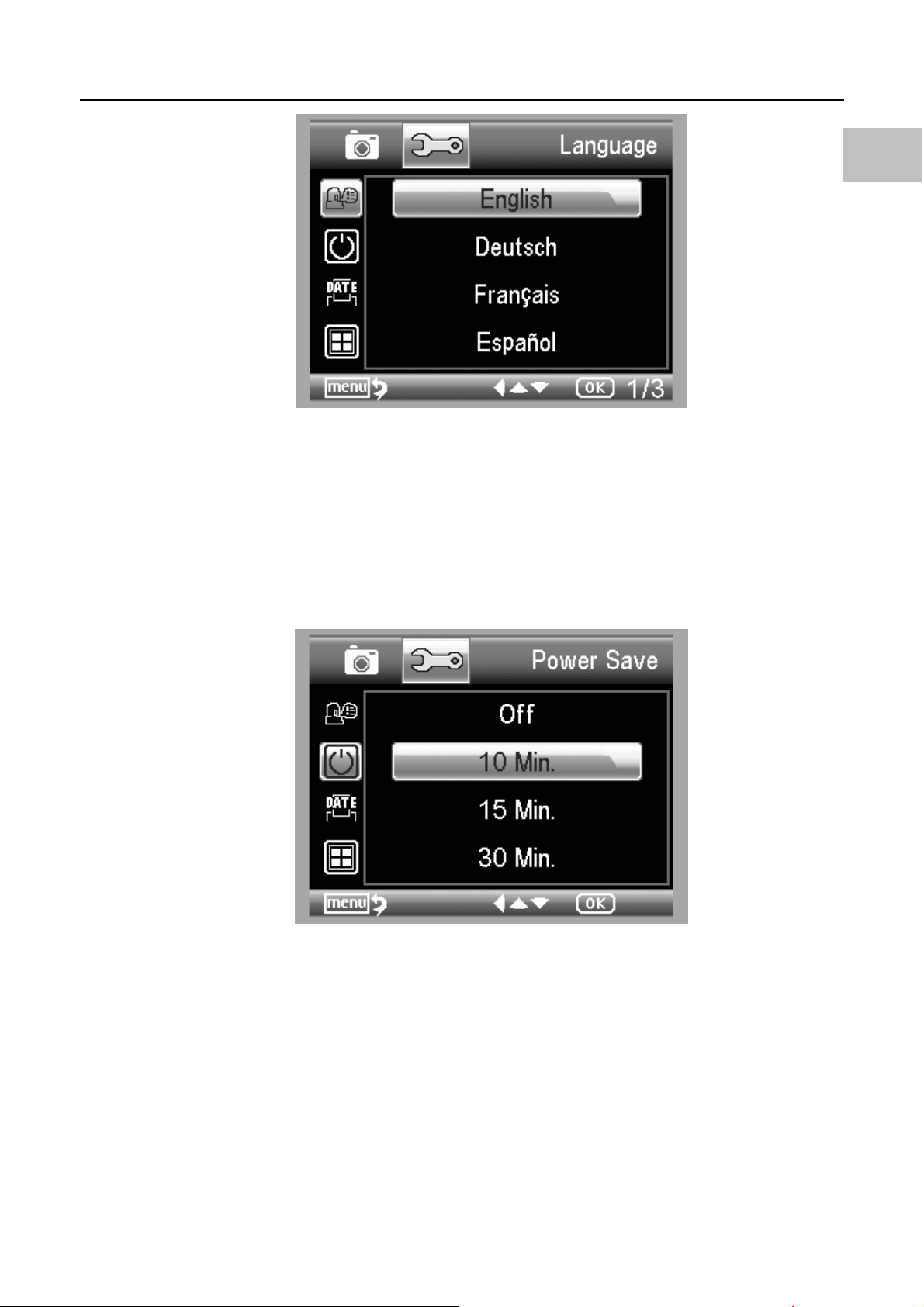

5.2.1 Taal.................................................30

5.2.2 Energiebesparing............................31

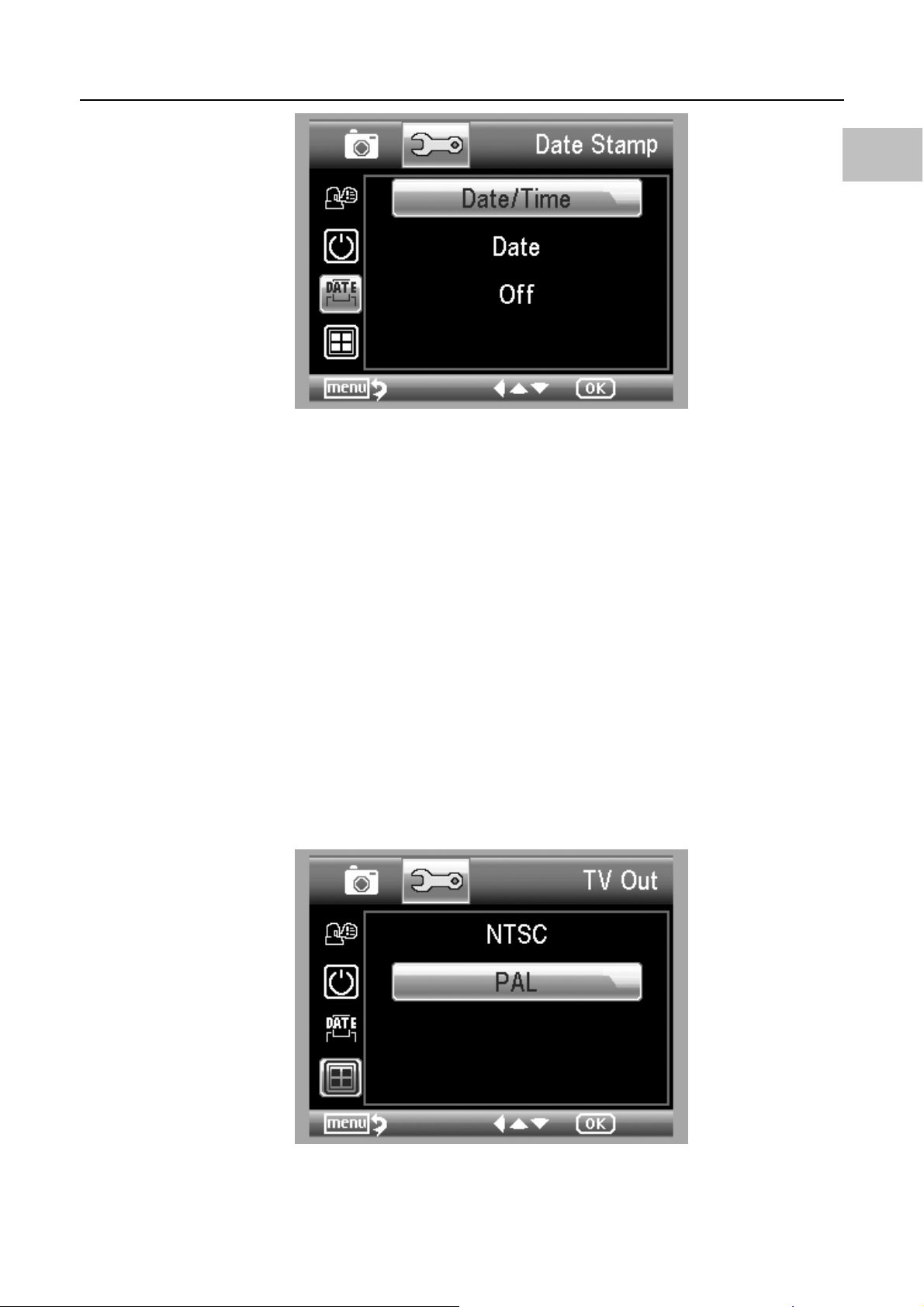

5.2.3 Afdruk Datum..................................31

5.2.4 Tv-uit...............................................32

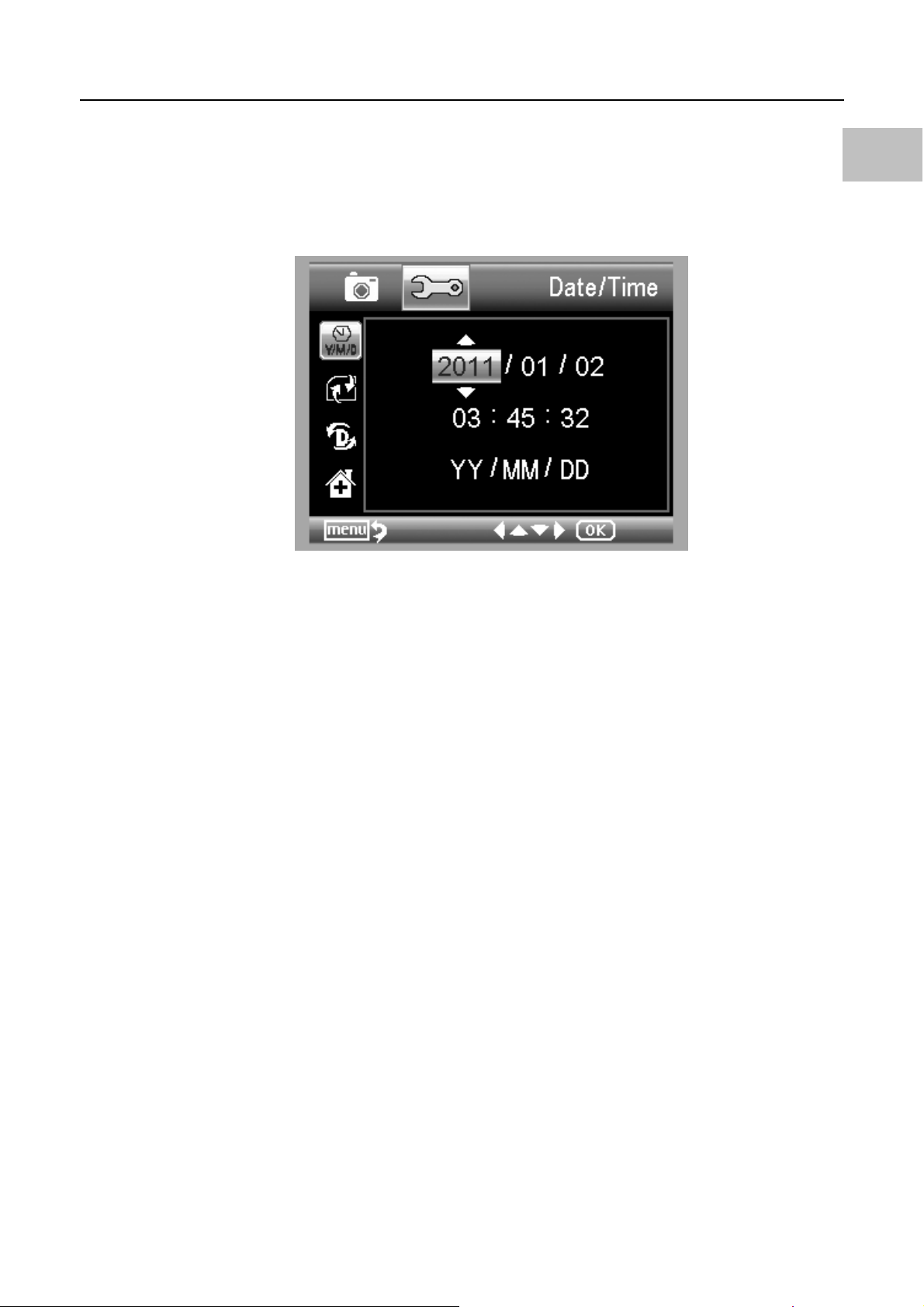

5.2.5 Datum/tijd........................................33

1

5.2.6 SD formatteren................................33

5.2.7 Reset syste em................................34

5.2.8 Versie..............................................34

6 Specificaties..........................................................35

7 Minimum systeemvereisten computer...................36

8 Problemen Opsporen............................................37

9 De software installeren..........................................38

10 De microscoop starten.......................................39

11 Softwarefuncties....................................................40

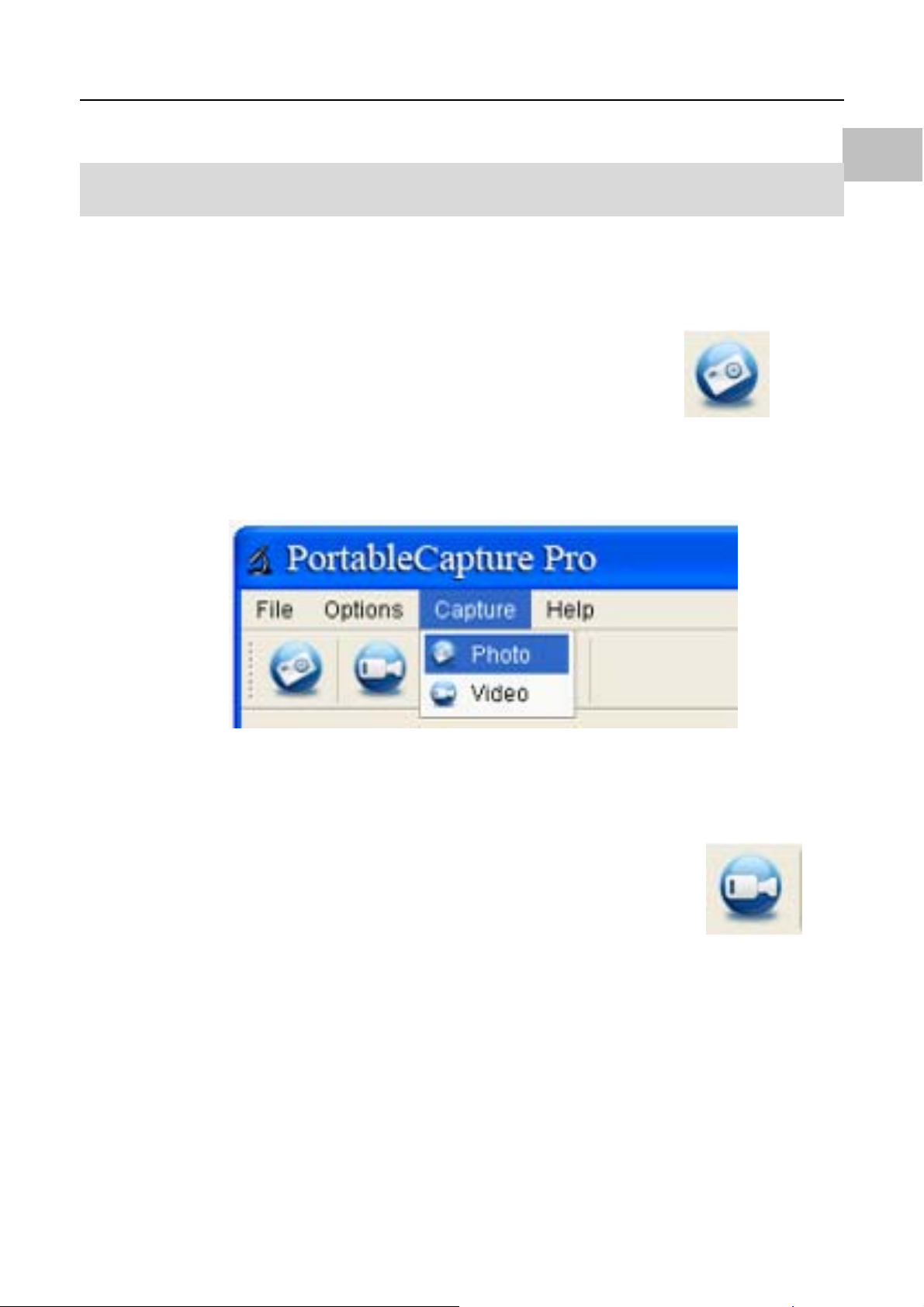

11.1 Foto nemen................................................40

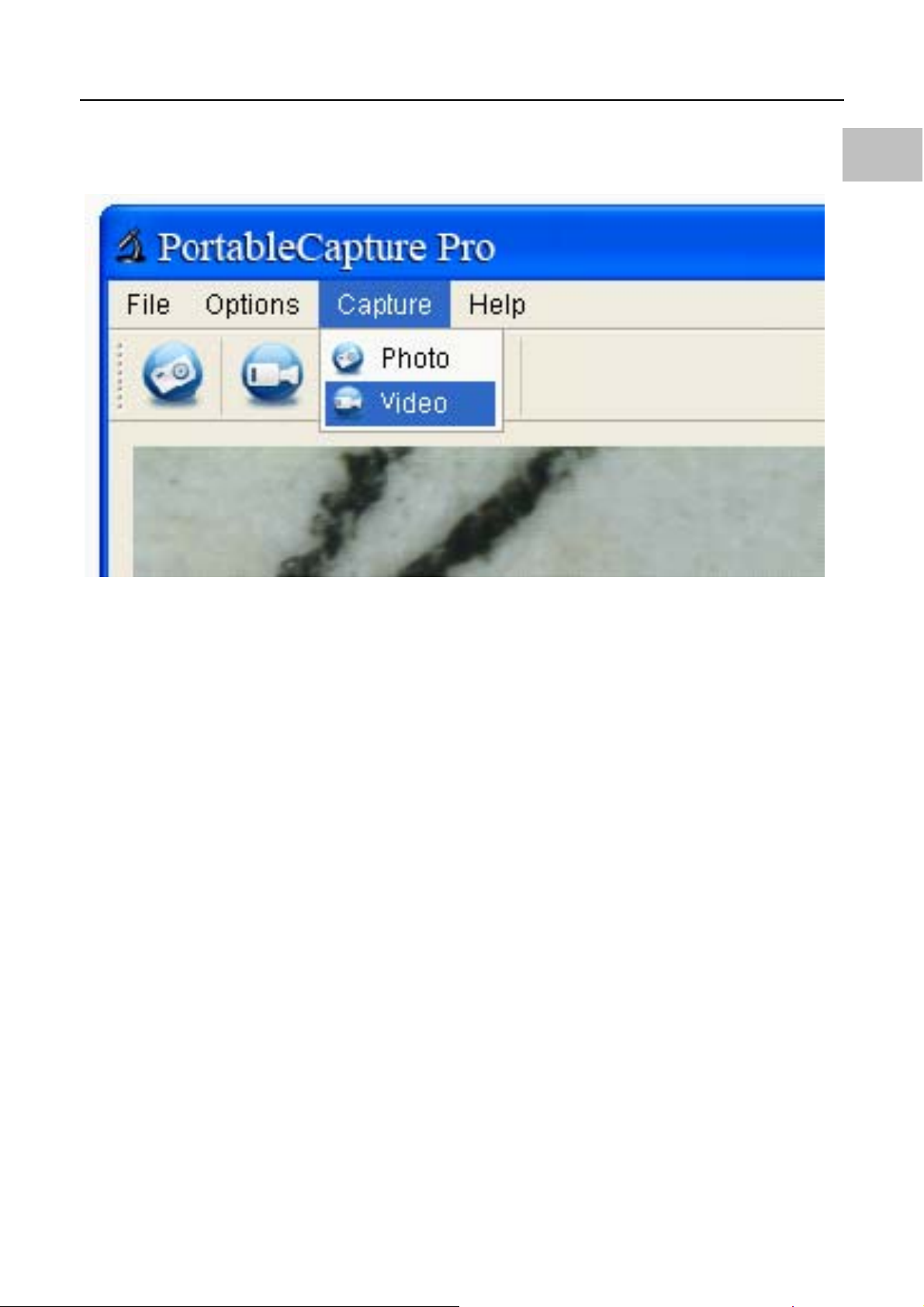

11.2 Video vastleggen........................................40

11.3 Timer (Foto/Video) .....................................41

11.4 Kalibratie en meting ...................................42

11.4.1 Kalibratie.........................................43

NL

11.4.2 Meting.............................................47

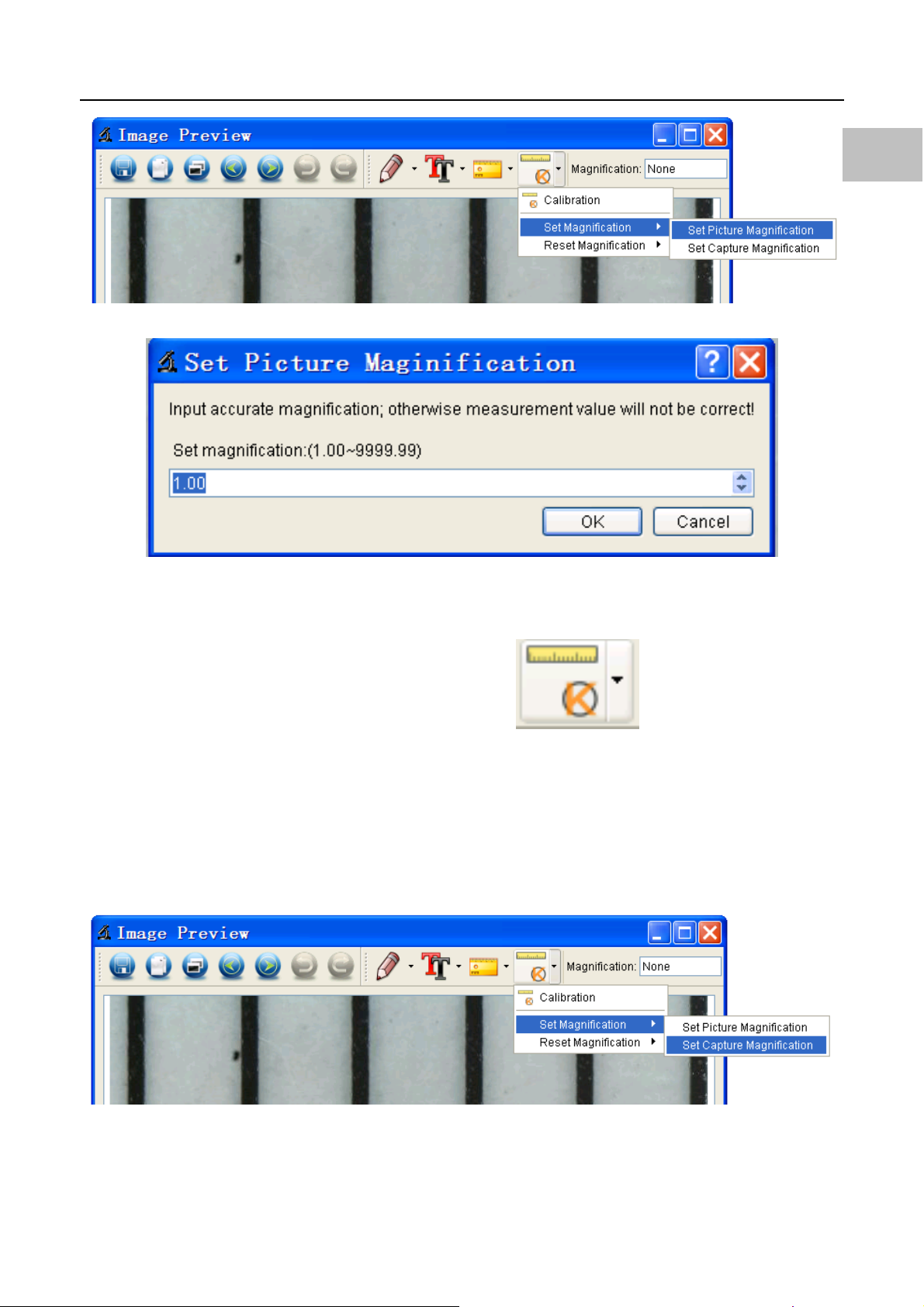

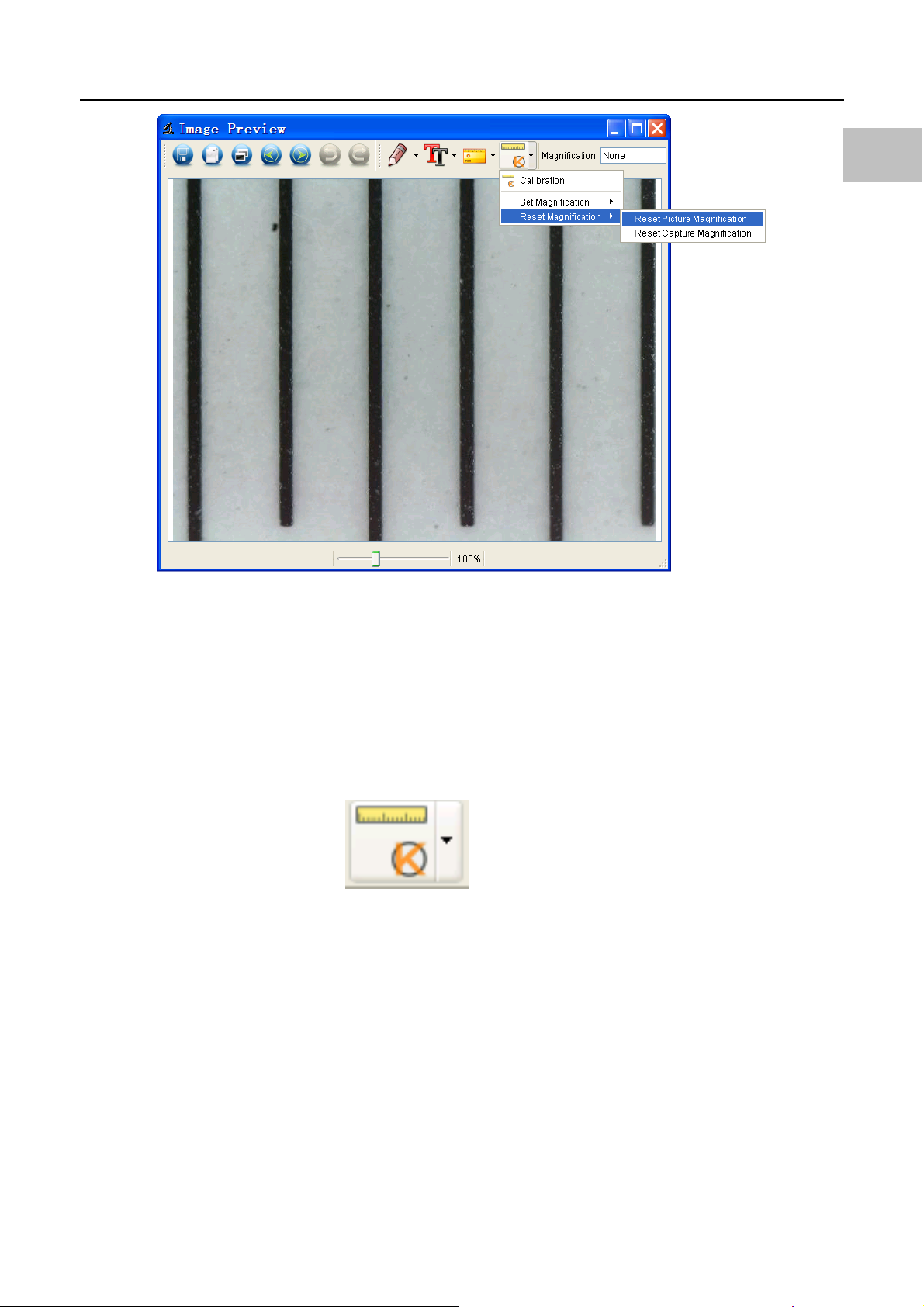

11.4.3 De kalibratie wijzigen ......................48

11.4.4 Tekenen en tekst.............................51

12 Software-interface instructies.............................52

12.1 Hoofdinterface-pictogrammen....................52

12.2 Hoofdmenu ................................................53

12.2.1 Bestand...........................................53

12.2.2 Opties .............................................54

12.2.3 Opname..........................................55

12.2.4 MeetInterface instructies.................56

2

Welkom

We danken u dat u een Draagbare Zelfstaande Digitale
LCD Microscoop heef gekocht.
Gun u even de tijd om deze handleiding te bestuderen.
Aan de hand van deze inhoud zult u optimaal van uw
microscoop gebruik kunnen maken.

1 Voorzichtig

Bestudeer de ondersta ande voorzorgsmaatregelen
alvorens u uw digi tale lcd m icros coop g ebrui kt. Controleer
altijd of de digitale lcd microscoop correct functioneert.

NL

• Laat de digitale lcd microscoop niet functioneren als
dit niet mogelijk is. Een verkeerd gebruik van de
microscoop kan gevaarlijk zijn.

• Probeer de digitale lcd microscoop niet te openen of
op een willekeurige manier te wijzigen. Laat
onderhoud en reparaties uitsluiten d door bevoegd
personeel verrichten.

• Houd de digitale lcd microscoop buiten het bereik
van water en andere vloeistoffen. Raak de digitale
lcd microscoop niet aan met natte handen. Gebruik
de digitale lcd microscoop niet bij regen of sneeuw.
Vocht kan brand en elektrocutie veroorzaken.

3

Schakel de digitale lcd microscoop onmiddellijk uit al s
u rook of vreemde geuren opmerkt. Breng de digitale
lcd microscoop voor reparatie naar het dichtstbijzijnde
assistentiecentrum. Probeer de digitale lcd microscoop
niet zelf te repareren.

• Tijdens het gebruik kan de digitale lcd microscoop
warm worden. Dit is normaal.

• Maak de buitenkant van de digitale lcd microscoop
schoon met een droge e n zacht e doek.

FCC mededeling

NL

• De compatibiliteit van dit apparaat met de
bepalingen voor een Klasse B digitaal app araat is
aan de hand van een test volgens Deel 15 van de
FCC Voorschriften vastgesteld. Deze bepalingen
zijn vastgesteld om een bescherming tegen
schadelijke storingen in een woning te bieden.

VOORZICHTIG

Om aan de bepalingen van een Klasse B digitaal
apparaat, volgens Deel 15 van de FCC Voorschriften, te
voldoen mag dit apparaat, indien noodzakelijk, uitsluitend
worden aangesloten op een computer die in de Klasse B
is ingedeeld.

4

2 Voorbereiden

2.1 Standaardaccessoires

NL

Digitale lcd

microscoop

USB-kabel

AC adapter Lithium Batterij

TV kabel CD

Snelstart

Reinigingsmateriaal

handleiding

5

Kalibratie

grafiek

2.2 Namen & Functies Onderdelen

NL

Nr. Functies Nr. Functies
1 3.5” LCD display 9 Led helderheid dimmer
2 MicroSD geheugenkaart slot 10 Zoom +/­3 Wieltje B 11 Ingang 5v DC
4 Telescoop microscoop 12 Uitgang tv
5 Objecttafel 13 USB-poort
6 Wieltje A 14 Batterijenvak
7 Wieltje C 15 Indicator opladen batterij
8 Capture knop

6

NL

MicroSD card slot MicroSD geheugenkaart slot
Playback/left Afspelen/links
Menu Setup Menu Set-up
Confirm Bevestigen
Color Mode/Up Kleur Modus/Omhoog
Down Omlaag
Power on/off Voeding aan/uit
LED Dimmer Led dimmer
Zoom in Inzoomen
Zoom out Uitzoomen

7

3 Hoofdkenmerken

• 3.5 inch TFT paneel

• 5M hoogwaardige afbeelding sensor (tot 12M door

interpolatie)

• 20x-250x-500x vergroting

• Foto & Video

• Timer

• Meting (op de computer)

NL

• Ondersteunt MicroSD geheugenkaart tot 32GB

• Zond er stuurprogramma te downloaden voor

Windows XP SP2/Vista/Win7 en Mac OS 10.6-10.7
(directe plug-in, installatie van stuurprogramma niet
vereist)

• Oplaadbare Lithium Batterij

8

4 De microscoop gebruiken

4.1 De batterij aanbrengen

1). Open het batterijenklepje door de sc huif erv an opzij te

bewegen.

2). Breng de lithium batterij in het batterijenvak aan,

neem de aangegeven polariteit in acht.

NL

Opmerking: Laat de batterij op alvorens u de microscoop

9

gebruikt. Zie deel 4.9 voor het opladen van de
batterij.

4.2 Een MicroSD geheugenkaart (niet inbegrepen)

aanbrengen

Om de foto's en video's op te kunnen slaan moet u
een MicroSD geheugenkaart (niet inbegrepen) in het
apparaat aanbrengen.

De MicroSD geheugenkaart aanbrengen:

1) De microscoop uitschakelen

2) De MicroSD geheugenkaart in de sleuf schuiven

NL

en aanduwen tot hij vergrendeld is.

Opmerking: Forceer de MicroSD g eheuge nkaart nie t in d e

sleuf om schade aan de digitale lcd microscoop en
de geheugenkaart te vermijden. Houd de MicroSD
geheugenkaart zoals is aangegeven en probeer
het nogmaals. Voor u opnames maakt moet u de
MicroSD geheugenkaart for m at teren.
Zie onderstaande aanwijzingen en deel 5.2.5 SD
formatteren

10

NL

4.3 Display Symbolen & Betekenis

11

SYMBOOL Betekenis

Opname stilstaand beeld

Opname timer
Aantal opgeslagen beelden/totaal

aantal dat kan worden
opgeslagen (afhankelijk van de
resolutie)

MicroSD aangebracht

NL

Huidige resolutie
Indicator batterijspanning

Opmerking: U kunt de weergave van symbolen

in-/uitschakelen door het zoom wieltje in te ⑵
drukken.

4.4 De microscoop inschakelen

Schakel de microscoop in met een druk op de knop
aan/uit.

12

NL

Press on/off button Druk op de knop aan/uit

4.5 De microscoop uitschakelen

1) Druk op de knop aan/uit

2) Voor energiebesparing. Zie deel 5.2.2 voor de
Energiebesparing instelling.

13

4.6 Hoe maakt u een opname?

NL

WheelC Wieltje C
WheelB Wieltje B
WheelA Wieltje A
Object Stage Objecttafel

1) Schakel de microscoop in en breng het te
bestuderen voorwerp op de objecttafel aan.

14

NL

Put object onto the stage Plaats het voorwerp op de

objecttafel

2) Draai aan wieltje A en breng het voorwerp naar
de telescoop van de microscoop.

15

Rotate Wheel A to bring the stage

near to the microscope stage

Draai aan wieltje A om de
objecttafel dichterbij te brengen

Draai wieltje C linksom om wieltje A te ontgrendelen als
deze geblokkeerd is.

3) Draai aan wieltje B om sche rp te stellen.

NL

Rotate Wheel B to get a fine focus Draai aan wieltje B om scherp te

stellen

4) Als u het beeld scherp heeft gesteld, draai wieltje
C linksom en vergrendel de objecttafel.

16

NL

Rotate Wheel C clockwise to lock

the stage

5) Een foto maken of een video opnemen

Maak een foto of een video door op de Capture knop
te drukken.

Draai wieltje C linksom om de
objecttafel te vergrendelen

17
