Reese 44686 User Manual [en, es, fr]

Hitch Shown In Proper Position

Equipment Required:

Fastener Kit: 75766F Wrenches: 12 mm, 17mm, 19mm Drill Bits: None

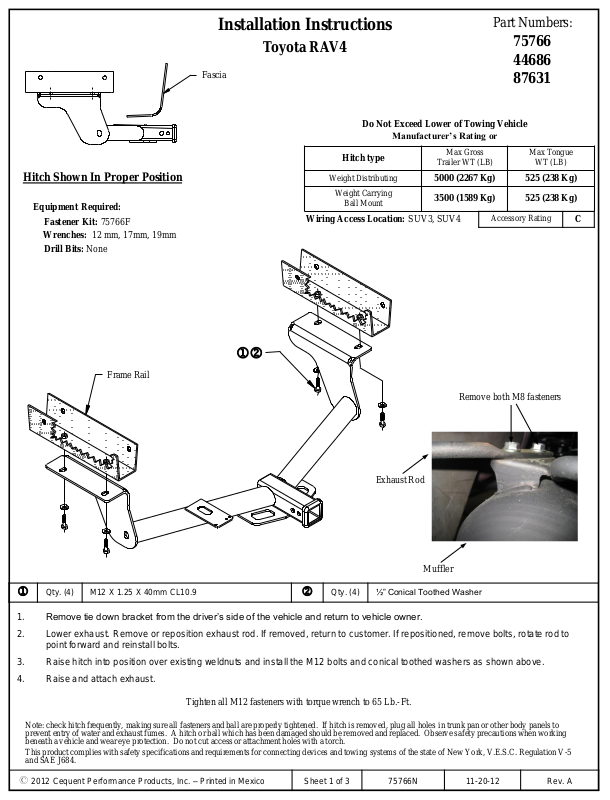

Installation Instructions

Toyota RAV4

Fascia

Hitch type

Weight Distributing

Weight Carrying

Ball Mount

Wiring Access Location: SUV3, SUV4

Part Numbers:

75766 44686 87631

Do Not Exceed Lower of Towing Vehicle

Manufacturer’s Rating or

Max Gross

Trailer WT (LB)

5000 (2267 Kg) 525 (238 Kg) 3500 (1589 Kg) 525 (238 Kg)

Accessory Rating

Max Tongue

WT (LB)

Frame Rail

Remove both M8 fasteners

Exhaust Rod

Muffler

Qty. (4) M12 X 1.25 X 40mm CL10.9

1. Remove tie down bracket from the driver’s side of the vehicle and return to vehicle owner.

2. Lower exhaust. Remove or reposition exhaust rod. If removed, return to customer. If repositioned, remove bolts, rotate rod to point forward and reinstall bolts.

3. Raise hitch into position over existing weldnuts and install the M12 bolts and conical toothed washers as shown above.

4. Raise and attach exhaust.

Tighten all M12 fasteners with torque wrench to 65 Lb.-Ft.

Qty. (4) ½” Conical Toothed Washer

Note: check hitch frequently, making sure all fasteners and ball are properly tightened. If hitch is removed, plug all holes in trunk pan or other body panels to prevent entry of water and exhaust fumes. A hitch or ball which has been damaged should be removed and replaced. Observe safety precautions when working beneath a vehicle and wear eye protection. Do not cut access or attachment holes with a torch.

This product complies with safety specifications and requirements for connecting devices and towing systems of the state of New York, V.E.S.C. Regulation V-5 and SAE J684.

z 2012 Cequent Performance Products, Inc. – Printed in Mexico

Sheet 1 of 3 75766N 11-20-12 Rev. A

Attelage montré dans la position

appropriée

Équipement requis :

Visserie : 75766F Clés : 12mm, 17 mm, 19 mm Mèche : Aucune

Instructions d’installation

Toyota RAV4

Carénagec

Ne pas excéder les spécifications du fabricant de

Type d’attelage

Répartition de la charge

Capacité de charge

Montage à bille

Points d’accès au câblage : SUV3, SUV4

Numéros de pièces :

véhicules de remorquage, ou

Poids brut max. de

la remorque (lb)

5000 (2267 Kg) 525 (238 Kg) 3500 (1589 Kg) 525 (238 Kg)

Note Accessoire

75766 44686 87631

Poids max. au timon

(lb)

Longeron de châssis

Tige de échappement

Silencieux

Qté (4) M12 X 1.25 X 40mm CL10.9

1. Enlever les supports d’arrimage du côté conducteur et les retourner au propriétaire du véhicule.

2. Abaisser l 'échappement. Enlever ou repositionner tige de échappement. S'il a été retiré, retournez à la clientèle. Si repositionné, retirer les boulons, faire pivoter la tige pour pointer vers l'avant et réinstaller les boulons.

3. Soulever l’attelage en position au-dessus des écrous à souder existants et installer les boulons M12 et les rondelles coniques comme illustré ci-dessus.

4. Soulever et attachez échappement.

Qté (4) Rondelle conique dentée ½ po

Retirer les deux boulons M8

Serrer toute la visserie M12 en appliquant un couple de serrage de 65 lb-pi.

Remarque : Vérifier l’attelage fréquemment, en s’assurant que toute la visserie et la bille sont serrées adéquatement. Si l’attelage est enlevé, boucher tous les trous percés dans le coffre ou la carrosserie afin de prévenir l’infiltration d’eau ou de gaz d’échappement. Un attelage ou bille endommagés doivent être enlevés et remplacés. Observer les mesures de sécurité appropriées en travaillant sous le véhicule et porter des lunettes de protection. Ne jamais utiliser une torche pour découper un accès ou un trou de fixation. Ce produit est conforme aux normes V-5 et SAE J684 de la V.E.S.C. (État de New York) concernant les spécifications en matière de sécurité des systèmes d’attelage.

z 2012 Cequent Performance Products, Inc. – Printed in Mexico

Feuille 2 de 3 11-20-12 3-25-08 Rev. A
