Reese 44579 User Manual [en, es, fr]

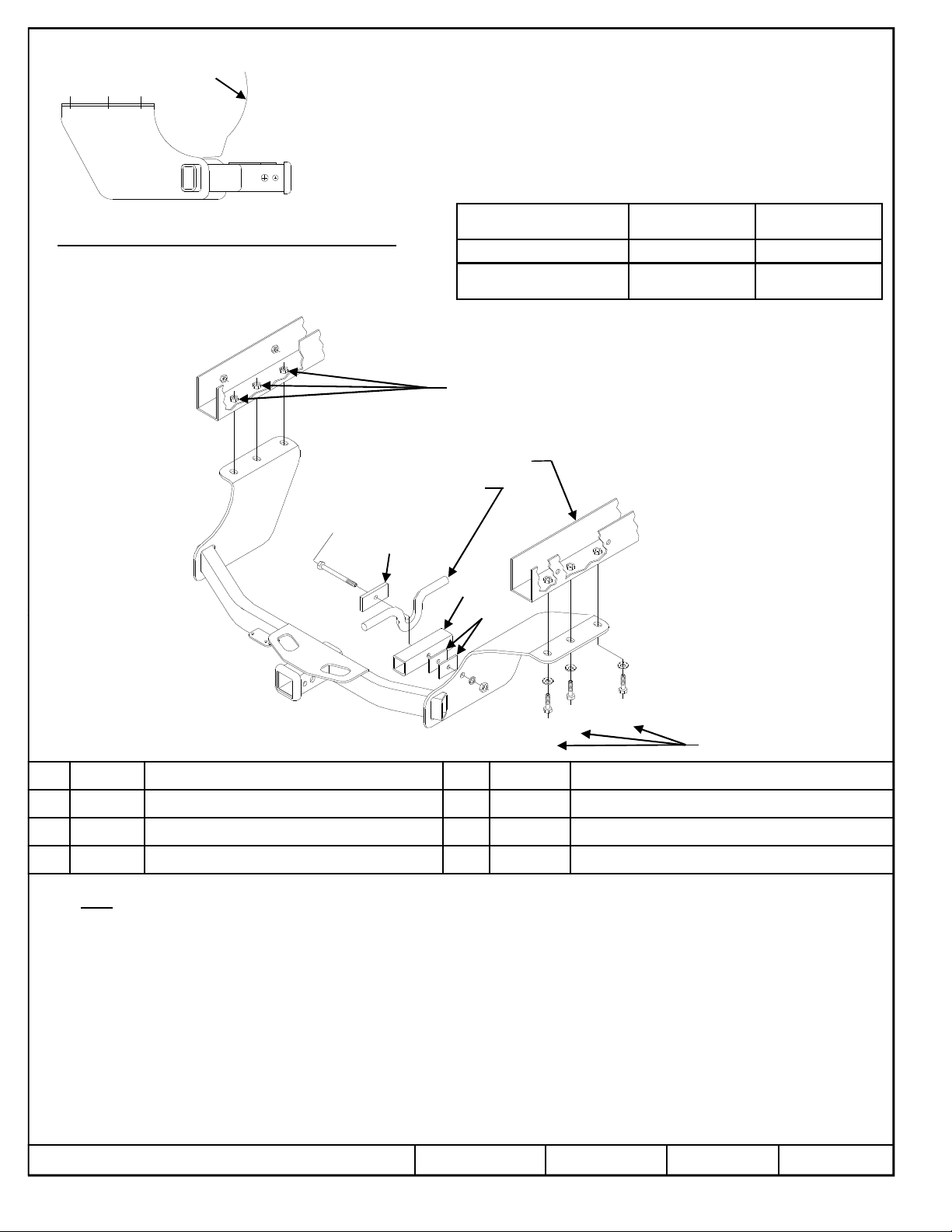

Hitch Shown In Proper Position

6666

Equipment Required:

Fastener Kit: 75555F Wrenches: 17mm, ¾” Drill Bits: None

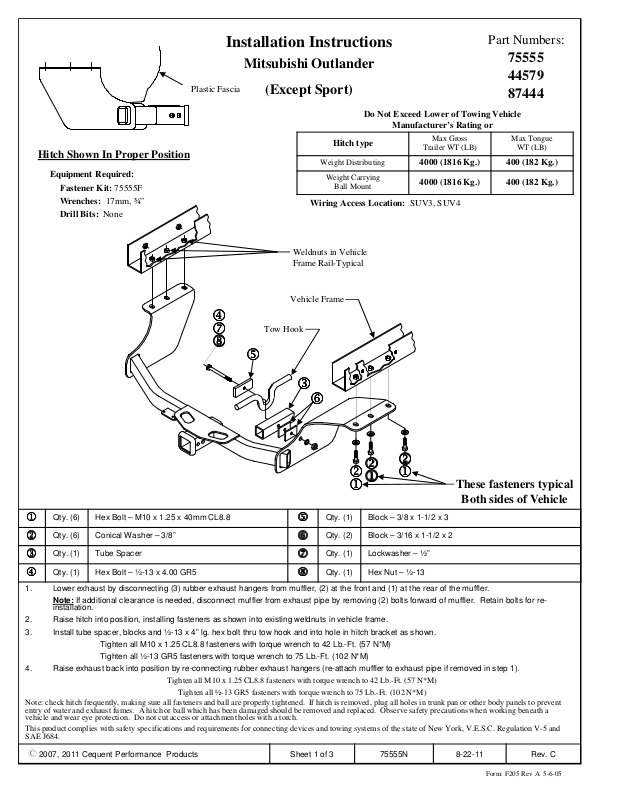

Installation Instructions

Plastic Fascia

4444 7777 8888

Mitsubishi Outlander

(Except Sport)

Do Not Exceed Lower of Towing Vehicle

Hitch type

Weight Distributing

Weight Carrying

Ball Mount

Wiring Access Location: SUV3, SUV4

Weldnuts in Vehicle Frame Rail-Typical

Vehicle Frame

Tow Hook

5555

Part Numbers:

Manufacturer’s Rating or

Max Gross

Trailer WT (LB)

4000 (1816 Kg.) 400 (182 Kg.)

75555 44579 87444

Max Tongue

WT (LB)

3333

2222

1111

Qty. (6) Hex Bolt – M10 x 1.25 x 40mm CL8.8

1111

Qty. (6) Conical Washer – 3/8”

2222

Qty. (1) Tube Spacer

3333

Qty. (1) Hex Bolt – ½-13 x 4.00 GR5

4444

1. Lower exhaust by disconnecting (3) rubber exhaust hangers from muffler, (2) at the front and (1) at the rear of the muffler. Note: If additional clearance is needed, disconnect muffler from exhaust pipe by removing (2) bolts forward of muffler. Retain bolts for re-

installation.

2. Raise hitch into position, installing fasteners as shown into existing weldnuts in vehicle frame.

3. Install tube spacer, blocks and ½-13 x 4” lg. hex bolt thru tow hook and into hole in hitch bracket as shown.

Tighten all M10 x 1.25 CL8.8 fasteners with torque wrench to 42 Lb.-Ft. (57 N*M) Tighten all ½-13 GR5 fasteners with torque wrench to 75 Lb.-Ft. (102 N*M)

4. Raise exhaust back into position by re-connecting rubber exhaust hangers (re-attach muffler to exhaust pipe if removed in step 1).

Tighten all M10 x 1.25 CL8.8 fasteners with torque wrench to 42 Lb.-Ft. (57 N*M)

Tighten all ½-13 GR5 fasteners with torque wrench to 75 Lb.-Ft. (102 N*M)

Note: check hitch frequently, making sure all fasteners and ball are properly tightened. If hitch is removed, plug all holes in trunk pan or other body panels to prevent entry of water and exhaust fumes. A hitch or ball which has been damaged should be removed and replaced. Observe safety precautions when working beneath a vehicle and wear eye protection. Do not cut access or attachment holes with a torch.

This product complies with safety specifications and requirements for connecting devices and towing systems of the state of New York, V.E.S.C. Regulation V-5 and SAE J684.

Qty. (1) Block – 3/8 x 1-1/2 x 3

5555

Qty. (2) Block – 3/16 x 1-1/2 x 2

6666

Qty. (1) Lockwasher – ½”

7777

Qty. (1) Hex Nut – ½-13

8888

2222 1111

These fasteners typical

Both sides of Vehicle

z 2007, 2011 Cequent Performance Products

Sheet 1 of 3 75555N 8-22-11 Rev. C

Form: F205 Rev A 5-6-05

Pare-chocs en plastique

6666

Illustration de l'attelage en

bonne position

Équipements nécessaires :

Kit de fixation :

75555F

Clés anglaises : 17 mm, 3/4” Mèches de perceuse : Aucune

Instructions d’installation

Mitsubishi Outlander

(exception Sport)

Ne pas dépasser l'indice inférieur du fabricant du

véhicule de remorquage ou

Type d'attelage

Distribution du poids

Poids sur le

montage de la boule

Emplacement de l'accès au câblage : SUV3, SUV4

Écrous soudés du véhicule Longeron de châssis classique

Châssis du véhicule

Numéros de pièce :

75555 44579 87444

Poids brut max.

remorque (lb)

4000 (1816 kg) 400 (182 kg)

Poids max.

barre (lb)

4444

Crochet de remorquage

7777 8888

5555

3333

2222

1111

Qté. (6) Boulon hexagonal – M10 x 1,25 x 40 mm CL8.8

1111

Qté. (6) Rondelle conique – 3/8”

2222

Qté. (1) Entretoise de tube

3333

Qté. (1) Boulon hexagonal – 1/2-13 x 4,00 GR5

4444

1. Descendre l'échappement en décrochant (3) patères d'échappement en caoutchouc du silencieux, (2) à l'avant et (1) à l'arrière du silencieux. Remarque : si un espace supplémentaire est nécessaire, décrocher le silencieux du tuyau d'échappement en enlevant (2) boulons avant du

silencieux. Conserver les boulons pour le remontage.

2. Lever l'attelage en position, en installant les fixations comme illustré dans les écrous soudés existants sur le châssis du véhicule.

3. Installer l'entretoise de tube, les blocs et les boulons hexagonaux 1/2-3 x 4” à travers le crochet de remorquage et dans le trou du support d'attelage comme illustré.

Serrer tous les fixations M10 x 1,25 CL8.8 avec la clé anglaise à 42 lb-pi (57 N*M) Serrer tous les fixations 1/2-13 GR5 avec la clé anglaise à 75 lb-pi (102 N*M)

4. Relever l'échappement en position en raccrochant les patères d'échappement en caoutchouc (refixer le silencieux au tuyau d'échappement si démonté à l'étape 1).

Remarque : vérifier fréquemment l'attelage, en s'assurant que toutes les fixations et la boule sont correctement serrées. Si l'attelage est démonté, boucher tous les trous du plateau de coffre ou des autres panneaux de la caisse pour éviter les entrées d'eau et de gaz d'échappement. Un attelage ou une boule qui a été endommagé doit être démonté et remplacé. Respecter les consignes de sécurité lors du travail sous le véhicule et porter des protections oculaires. Ne pas découper les trous d'accès ou de fixation avec un chalumeau.

Ce produit est conforme aux dispositions et aux exigences de sécurité pour le raccordement des dispositifs et des systèmes de remorquage de l'État de New York, V.E.S.C. Règlement V-5 et SAE J684.

Serrer tous les fixations M10 x 1,25 CL8.8 avec la clé anglaise à 42 lbSerrer tous les fixations M10 x 1,25 CL8.8 avec la clé anglaise à 42 lb--pi (57 N*M)pi (57 N*M)

Serrer tous les fixations 1/2Serrer tous les fixations 1/2--13 GR5 avec la clé anglaise à 75 lb13 GR5 avec la clé anglaise à 75 lb--pi (102 N*M)pi (102 N*M)

Qté. (1) Bloc – 3/8 x 1-1/2 x 3

5555

Qté. (2) Bloc – 3/16 x 1-1/2 x 2

6666

Qté. (1) Rondelle d'arrêt – 1/2”

7777

Qté. (1) Écrou hexagonal – 1/2-3

8888

2222 1111

Ces fixations classiques

Des deux côtés du véhicule

z 2007, 2011 Cequent Performance Products

Page 2 de 3 75555N 8-22-11 Rév. C

Formulaire : F205 Rév A 5-6-05
