Reely „Rex-X Nano User manual [pl]
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
Strona'"'z'"#!
Dystrybucja'Conrad'Electronic'Sp.'z'o.o.,'Dystrybucja'Conrad'Electronic'Sp.'z'o.o.,'
Copyright'©'Conrad'Electronic'2011,'Kopiowanie,'rozpowszechnianie,'zmiany'bez'zgody'zabronione.'
www.conrad.pl'
$$$%&'()*+%,-!
./-01',2/)!34!54/678!9*(':!42;!
3(<2)=1&>*!'?<@=A0!
Nr'produktu:'206666'
'
1.'Elementy'obsługi'nadajnika'
Rys.'1'
1.'Diody'nadajnika'IR'
2.'Przełącznik'funkcyjny'
3.'Dioda'LED'zasilania'
4.'Pokrętło'trymera'lotu'
5.'Dźwignia'nachylenia'i'kierunku'lotu'
6.'Pokrywa'komory'kabla'ładującego'
7.'Tarcza'LED'wyświetlacza'
8.'Dźwignia'wysokości'lotu'
9.'Dioda'ładowania'
10.'Przełącznik'kanału' '
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
Strona'#'z'"#!
Dystrybucja'Conrad'Electronic'Sp.'z'o.o.,'Dystrybucja'Conrad'Electronic'Sp.'z'o.o.,'
Copyright'©'Conrad'Electronic'2011,'Kopiowanie,'rozpowszechnianie,'zmiany'bez'zgody'zabronione.'
www.conrad.pl'
$$$%&'()*+%,-!
#%!B<2*$0*(0/!(*+*>(01*!
Numery' znajdujące' się' w' tekście'
niniejszej' instrukcji' obsługi' odnoszą' się'
do' przyległego' rysunku' lub' rysunku'
znajdującego' się' w' danej' sekcji.'
Odnośniki' do' innych' sekcji' będą'
oznaczone'odpowiednim'numerem.'
*C!D1@*+*(0/!?*2/)00!
Nadajnik'wymaga'6'baterii'typu'mignon'
(np.' Conrad' nr' produktu:' 652506,'
prosimy'zamawiać'6'szt.).'
Postępuj' zgodnie' z' poniższymi' krokami'
w'celu'włożenia'baterii:'
Odkręć' śrubkę' znajdującą' się' na'
pokrywie' komory' baterii' (1)' z' tyłu'
nadajnika' i' zdejmij' pokrywę' komory'
baterii'(2).'
Włóż' baterie' zwracając' uwagę' na'
poprawną' biegunowość,' zgodnie' z'
informacją' znajdującą' się' w' k o morze'
baterii'(3).'
Następnie'załóż'pokrywę'komory'baterii'
i'przykręć'śrubkę.''
' ' ' ' ' ' Rys.'2'
' '
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
Strona'E'z'"#!
Dystrybucja'Conrad'Electronic'Sp.'z'o.o.,'Dystrybucja'Conrad'Electronic'Sp.'z'o.o.,'
Copyright'©'Conrad'Electronic'2011,'Kopiowanie,'rozpowszechnianie,'zmiany'bez'zgody'zabronione.'
www.conrad.pl'
$$$%&'()*+%,-!
?C!D@F&G*(0/!(*+*>(01*!
Przesuń' p rzełącznik' funkcyjny' (rys.' 1,' poz.' 2)' z'
lewej'pozycji'„OFF”'n a 'pr awą'pozycję'„ON”.'
Dioda' LED' zasilania' (1)' oraz' cztery' diody' LED' w'
górnej' części' tarczy' wyświetlacza' (2)' podświetlą'
się.'
'
'
'
Jeśli' przesuniesz' dźwignię' wysokości' lotu' (rys.'1,'
poz.'8)'do'góry,'3' diody' LED'w'dolnej'części'tarczy'
wyświetlacza'(3)'zaczną'migać.'
'
'
'
Jeśli' dźwignia'wysokości' lotu' powróci' na'pozycję'
w' dół,' cztery' diody' LED' w' górnej' części' tarczy'
wyświetlacza'(2)'zgasną'a'trzy'diody'LED' w'dolnej'
części'tarczy'wyświetlacza'(3)'zapalą' się' światłem'
ciągłym.''
'Nadajnik'jest'gotowy'do'użycia.'
Jeśli'dźwignia'wysokości'lotu 'zostanie'prze su n ię ta '
maksymalnie'do'góry,'wszystkie'diody'LED'tarczy'
wyświetlacza'zaświecą'się'w'zależności'od'pozycji'
dźwigni.''
Rys.'3'
UWAGA!'Jeśli'trzy'diody'LED'w'dolnej'części'tarczy'wyświetlacza'zaczną'migać'podczas'eksploatacji,'
oznacza'to'niski'poziom'naładowania'baterii.'Na leż y'wymienić'baterie.'' '
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
Strona'H'z'"#!
Dystrybucja'Conrad'Electronic'Sp.'z'o.o.,'Dystrybucja'Conrad'Electronic'Sp.'z'o.o.,'
Copyright'©'Conrad'Electronic'2011,'Kopiowanie,'rozpowszechnianie,'zmiany'bez'zgody'zabronione.'
www.conrad.pl'
$$$%&'()*+%,-!
&C!I?<@=A*!(*+*>(01*!34!
Trzymaj'nadajnik'IR'w'obu'dłoniach'i'obsługuj'obie'dźwignie'za'pomocą'kciuków.'Ważne'jest,'aby'
diody'IR'nadajnika'były'zawsze'skierowane'na'model.'Dzięki'temu'osiągnięte'zostaną'najlepsze'
rezultaty.'
'
E%!I?<@=A*!J'+/-=!K/-01',2/)*!
*C!L*+'$*(0/!?*2/)00!K/-01',2/)*!
Bateria'lotu'helikoptera'może'zostać'
naładowana'przez'nadajnik'lub'
dołączony'kabel'ładujący'USB.'
Ładowanie'poprzez'nadajnik:'
Upewnij'się,'że'nadajnik'oraz'
helikopter'są'wyłączone'(zobacz'
sekcję'„Włączanie'helikoptera”).'

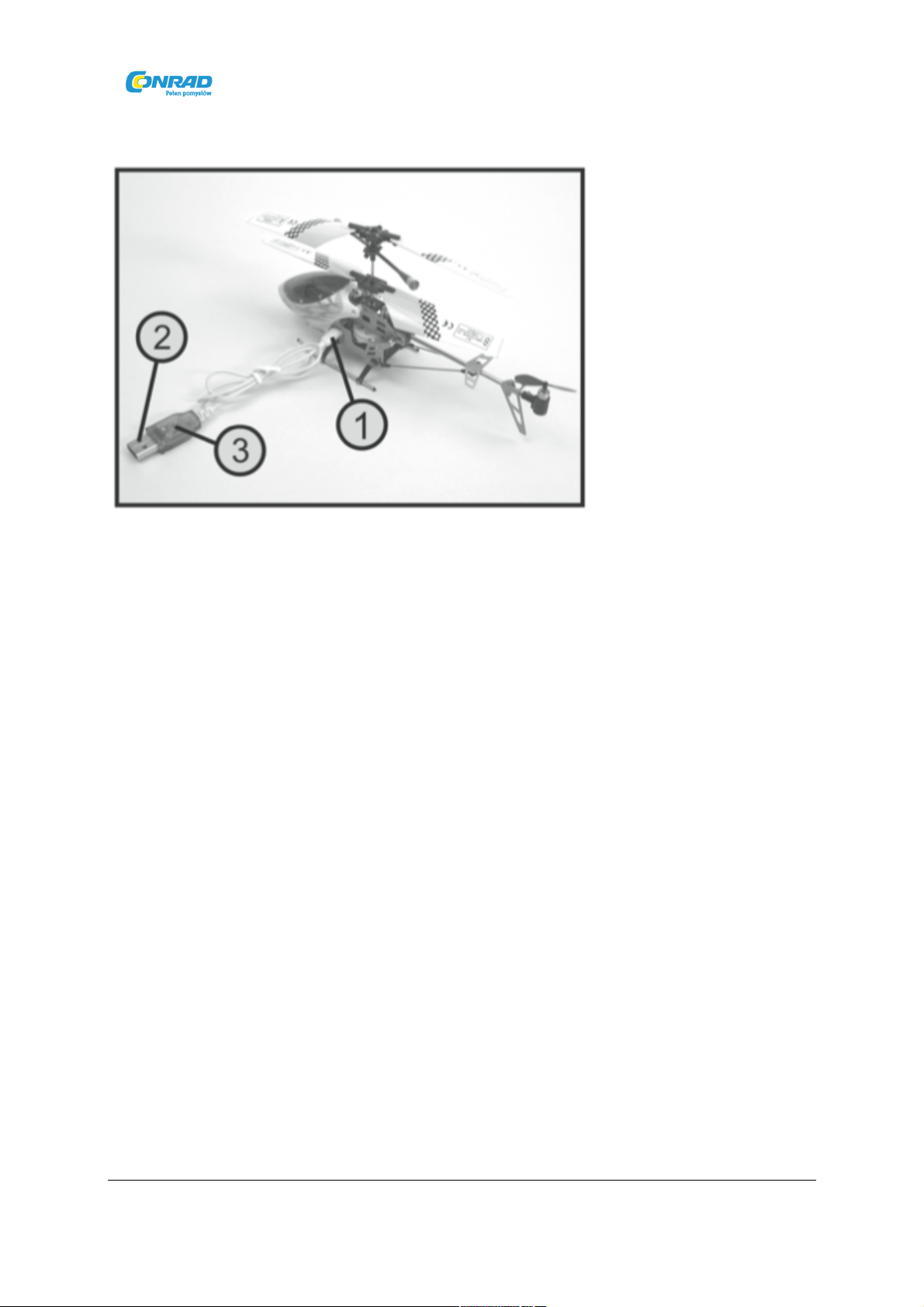

Otwórz'pokrywę'komory'kabla'
ładującego'(rys.'1,'p o z .'6 )'i 'w y jmij'
kabel'z'nadajnika'(1).'
Podłącz'wtyczkę'(2)'(chroniona'przed'
odwróconą'biegunowością)'do'
gniazdka'ładowania'(3)'helikoptera.'
Włącz'nadajnik.'Dioda'LED'ładowania'
(rys.'1,'poz.'9)'i'dioda'LED'zasilania'
(rys.'1,'poz.'3)'zaświecą'się.'
Gdy'dioda'LED'ładowania'zgaśnie,'
proces'ładowania'został'zakończony'i'
można'odłączyć'kabel'od'helikoptera'i'
włożyć'go'ponownie'do'nadajnika.''
Jeśli'chcesz'naładować'a k u m u la to re k '
helikoptera'poprzez'nadajnik,'w'
nadajniku'nie'mogą'znajdować'się'żadne'akumulatorki.'' ' ' ' Rys.'4'
Akumulatorek'helikoptera'nie'może'zostać'naładowany'przy'zbyt'niskim'napięciu'w'nadajniku'
(baterie'='1.5'V/'ogniwo,'akumulato rki '='1.2V/ogniwo).' '
