SLO - NAVODILA ZA UPORABO IN MONTAŽO Kat. št.: 15 26 043 www.conrad.si
NAVODILA ZA UPORABO
Električni kvadrokopter Reely Q Pro FPV, RtF
Kataloška št.: 15 26 043
2
Kazalo
1. Uvod ....................................................................................................................... 3
Servisna služba ..................................................................................................... 3
2. Razlaga simbolov ................................................................................................... 3
3. Predvidena uporaba ............................................................................................... 3
4. Opis izdelka ............................................................................................................ 4
5. Vsebina paketa ....................................................................................................... 4
Aktualna navodila za uporabo ............................................................................... 5
6. Varnostni napotki .................................................................................................... 5
a) Splošno ............................................................................................................. 5
b) Pred uporabo .................................................................................................... 6
c) Med uporabo ..................................................................................................... 6
7. Napotki za baterije in akumulatorje ........................................................................ 7
a) Oddajnik ............................................................................................................ 7
b) Akumulator modela ........................................................................................... 8
8. Začetne priprave ..................................................................................................... 8
a) Vstavljanje baterij v oddajnik ............................................................................. 8
b) Polnjenje akumulatorja modela ......................................................................... 9
9. Upravljalni elementi oddajnika .............................................................................. 10
10. Varnostne funkcije .............................................................................................. 10
a) Oddajnik .......................................................................................................... 10
b) Model .............................................................................................................. 11
11. Informacije za prvi vzlet ...................................................................................... 11
a) Način 1/način 2 ............................................................................................... 11
b) Lebdenje ......................................................................................................... 12
c) Funkcija yaw ................................................................................................... 12
d) Funkcija nod .................................................................................................... 13
e) Funkcija roll ..................................................................................................... 13
f) Način letenja .................................................................................................... 14
12. Prvi vzlet ............................................................................................................. 14
a) Vzlet ................................................................................................................ 14
b) Samodejni vzlet in pristanek s pritiskom tipke ................................................ 16
c) Premiki pri letenju ............................................................................................ 17
d) Funkcija lupinga .............................................................................................. 17
13. FPV-način ........................................................................................................... 18
a) Splošne informacije ......................................................................................... 18
b) Namestitev aplikacije ...................................................................................... 19
c) Priprava modela na vzlet ................................................................................. 19
d) Uporaba v kombinaciji z aplikacijo .................................................................. 21
e) Ogled fotografij ali videoposnetkov ................................................................. 22
f) Krmiljenje kvadrokopterja s pametnim telefonom ............................................ 22
g) Krmiljenje s senzorji pospeška pametnega telefona ....................................... 25
14. Servisiranje, vzdrževanje in popravila ................................................................ 26
a) Redno čiščenje ............................................................................................... 26
b) Menjava rotorjev ............................................................................................. 26
c) Kalibracija z oddajnikom ................................................................................. 28
15. Odstranjevanje ................................................................................................... 28
a) Izdelek ............................................................................................................. 28
b) Baterije/akumulatorji ....................................................................................... 28
3
16. Izjava o skladnosti (DoC) .................................................................................... 29
17. Tehnični podatki ................................................................................................. 29
a) Oddajnik .......................................................................................................... 29
b) Kvadrokopter ................................................................................................... 29
c) USB-polnilnik ................................................................................................... 30
Garancijski list .......................................................................................................... 31
1. Uvod
Spoštovana stranka,
zahvaljujemo se vam za nakup tega izdelka.
Ta izdelek izpolnjuje zakonske, državne in evropske zahteve.
Za ohranitev tega stanja in za zagotovitev varne uporabe morate kot uporabnik tega
izdelka upoštevati priložena navodila za uporabo!
Ta navodila za uporabo sodijo k temu izdelku. Vsebujejo pomembne napotke
za pripravo na delovanje in uporabo izdelka. Na to bodite pozorni tudi v
primeru, če nameravate ta izdelek predati v uporabo tretji osebi. Navodila za
..............uporabo shranite, če jih boste morda hoteli kasneje ponovno prebrati!
Vsa imena podjetij in poimenovanja izdelkov v teh navodilih za uporabo so blagovne
znamke svojih lastnikov. Vse pravice pridržane.
Servisna služba
Za tehnično podporo se obrnite na našo servisno službo:
Telefon: 01 78 11 240
Faks: 01 78 11 250
Elektronska pošta: tehnik@conrad.si
Pon. - čet.: 9.00-17.00
Pet.: 9.00-16.00
2. Razlaga simbolov
Simbol s klicajem v trikotniku opozarja na pomembne napotke v teh navodilih
za uporabo, ki jih je obvezno treba upoštevati.
Simbol s puščico opozarja na posebne namige in nasvete glede uporabe
izdelka.
3. Predvidena uporaba
Električni kvadrokopter Q Pro FPV je model zračnega plovila, ki je podoben
helikopterju in je bil zasnovan izključno za zasebno rabo na področju modelarstva.
Uporablja se lahko ob časih, ki so povezani s tem.
4
Ta sistem ni primeren za drugačno rabo. Drugačna uporaba od zgoraj opisane lahko
privede do poškodb izdelka, poleg tega so s tem povezane tudi nevarnosti kot so npr.
kratek stik, požar, električni udar itd. Obvezno je treba upoštevati varnostne napotke!
Izdelek zaščitite pred vlago in mokroto.
Izdelek ni igrača in ni primeren za otroke, ki so mlajši od 14 let.
Upoštevajte vse varnostne napotke v teh navodilih za uporabo. Vsebujejo
pomembne informacije za ravnanje z izdelkom.
Vi sami ste odgovorni za varno delovanje modela!
4. Opis izdelka
............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
Kvadrokopter Q Pro FPV je že sestavljen model zračnega plovila, ki je podoben
helikopterju in ima štiri rotorje ter vgrajeno kamero. Krmiljenje lahko poteka tako v
načinu 1 kot tudi v načinu 2. Na profesionalnem področju se tovrstna zračna plovila
že uporabljajo za najrazličnejše naloge.
Najsodobnejša elektronika z mikroprocesorskim krmiljenjem in regulacijo ležajev ter
senzorji pospeška stabilizirajo položaj letenja in tudi višino letenja kvadrokopterja Q
Pro FPV. S kamero, ki je vgrajena v kvadrokopter, in s prenosom v živo je možen
tako imenovani FPV-način (FPV = First Person View = prvoosebni pogled, letenje s
pomočjo videoposnetka). Predvideno je tudi krmiljenje izključno s pametnim
telefonom.
Kakovostni enosmerni motorji v kombinaciji s posebej razvitim krmiljenjem
omogočajo zmogljivo letenje. Z inovativnim krmilnim sistemom in elektronsko
samostabilizacijo model dosega odlične lastnosti letenja.
Izdelek je predviden za uporabo v zaprtih prostorih, vendar ga lahko v brezvetrju
uporabljate tudi na prostem. Vgrajeni elektronski regulatorji (vgrajen 6-osni giroskop)
sicer ne morejo prevzeti nadzora pri neželenih spremembah položaja letenja, vendar
pa poskrbijo, da model ne postane popolnoma neučinkovit. Ker je kvadrokopter Q
Pro FPV težek pribl. 19 gramov, se ta občutljivo odziva na veter oz. prepih.
5. Vsebina paketa
• Že sestavljen kvadrokopter Q Pro FPV
• Oddajnik
• Držalo za pametni telefon za oddajnik
• USB-polnilnik
• Dva rezervna rotorja (spredaj)
• Dva rezervna rotorja (zadaj)
• Navodila za uporabo
5
Aktualna navodila za uporabo
Aktualna navodila za uporabo si lahko prenesete z naše spletne strani
www.conrad.com/downloads ali pa skenirate QR-kodo, ki jo vidite desno.
Upoštevajte napotke na spletni strani.
Seznam rezervnih delov za ta izdelek najdete na naši spletni strani
www.conrad.si pod opisom posameznega izdelka. Druga možnost je, da
..............seznam rezervnih delov naročite po elektronski pošti. Kontaktne podatke
..............najdete na začetku teh navodil za uporabo pod točko „Servisna služba“ v 1.
..............poglavju „Uvod“.
6. Varnostni napotki
Pri škodi, ki nastane zaradi neupoštevanja teh navodil za uporabo,
izgubite pravico do uveljavljanja garancije. Ne prevzemamo
odgovornosti za posledično škodo!
Ne jamčimo za materialno škodo ali telesne poškodbe oseb, ki
nastane/jo zaradi neustrezne uporabe naprave ali zaradi neupoštevanja
varnostnih napotkov! V takšnih primerih izgubite pravico do
uveljavljanja garancije.
Garancije prav tako ne morete uveljavljati za normalno obrabo
obrabljivih sestavnih delov in škodo, nastalo zaradi nesreče ali
strmoglavljenja modela (npr. zlomljeni kraki rotorja ali deli ogrodja).
Spoštovana stranka,
ti varnostni napotki ne služijo le zaščiti izdelka, temveč tudi vaši lastni
varnosti in varnosti drugih oseb. Iz tega razloga priporočamo, da pred
uporabo izdelka zelo pozorno preberete to poglavje!
a) Splošno
Pozor, pomemben napotek!
Pri uporabi modela lahko pride do materialne škode in/ali telesnih
..............poškodb oseb.
Iz tega razloga obvezno poskrbite za to, da boste za delovanje modela
zadostno zavarovani, npr. s škodnim zavarovanjem. Če že imate
škodno zavarovanje, se pred začetkom uporabe modela pri svoji
zavarovalnici pozanimajte, če je uporaba modela vključena v
zavarovanje.
Upoštevajte: V nekaterih državah EU velja obvezno zavarovanje za vse
modele zračnih plovil!
6
•.Iz varnostnih razlogov in razlogov skladnosti predelava in/ali spreminjanje izdelka
..ali njegovih komponent na lastno pest nista dovoljena.
• Izdelek ni igrača in ni primeren za otroke, ki so mlajši od 14. leta starosti.
• Izdelek ne sme priti v stik z vlago in mokroto.
•.Pazite, da embalaže ne boste pustili nenadzorovano ležati, saj je lahko vašemu
..otroku nevarna igrača.
• Če se pojavijo vprašanja, vendar v teh navodilih za uporabo ne najdete odgovorov,
..se obrnite na našo servisno službo (za informacije glejte 1. poglavje) ali na drugega
..strokovnjaka.
• Napravo lahko uporabljajo otroci, starejši od 8 let, in osebe z zmanjšanimi fizičnimi,
..senzoričnimi ali umskimi sposobnostmi ali s premalo izkušenj in znanja, če jih pri
..uporabi nadzira oseba, ki je zadolžena za njihovo varnost, ali so prejele navodila za
..varno uporabo in razumejo z njimi povezane nevarnosti.
• Naprava in njena priključna vrvica ne smeta biti na dosegu otrok, mlajših od 8 let.
• Otroci ne smejo izvajati čiščenja in vzdrževanja naprave, razen če so starejši od 8
..let in pod nadzorom.
b) Pred uporabo
• Prepričajte se, da se znotraj dometa naprave za daljinsko krmiljenje ne nahajajo in
..uporabljajo drugi modeli na istem 2,4 GHz pasu (oddajni frekvenci). Vedno se
..prepričajo, da 2,4 GHz oddajniki, ki istočasno delujejo, ne motijo vašega modela.
•.Redno preverjajte zanesljivo delovanje svojega modela in naprave za daljinsko
..krmiljenje. Pri tem bodite pozorni na vidne poškodbe kot so npr. poškodovani
..mehanizmi (npr. rotorji).
• Vsi premični deli na modelu morajo delovati z gladkim tekom, vendar pa med ležaji
..ne sme biti rež.
• Pred vsako uporabo preverite, če so rotorji pravilno in fiksno pritrjeni.
• Akumulator, ki ga potrebujete za delovanje, morate polniti v skladu s podatki v teh
..navodilih za uporabo.
• Prepričajte se, da imajo baterije, ki so vstavljene v oddajniku, še zadostno preostalo
..kapaciteto (tester baterij). Če so baterije prazne, vedno zamenjajte celoten komplet
..in nikoli samo posameznih baterij.
• Ko se rotorji vrtijo, poskrbite za to, da se v njihovi bližini ne bodo nahajali predmeti
..ali deli telesa.
c) Med uporabo
............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
•.Med uporabo modela ne tvegajte! Vaša lastna varnost in varnost vaše okolice je
..odvisna samo od vašega odgovornega ravnanja z modelom.
•.Neustrezna uporaba lahko privede do hudih telesnih poškodb oseb in velike
..materialne škode! Iz tega razloga bodite pri upravljanju modela pozorni na zadostno
..varnostno razdaljo do oseb, živali in predmetov.
• Izberite primeren prostor za uporabo svojega modela.
•.Svoj model upravljajte le takrat, ko je vaša sposobnost odzivanja neomejena.
..Upravljanje modela pod vplivom utrujenosti, alkohola ali zdravil lahko vodi do
..napačnih reakcij.
• Nikoli ne letite v smeri gledalcev ali samega sebe.
7
• Med uporabo modela se lahko segrejejo tako motor, elektronika kot tudi akumulator
..modela. Iz tega razloga priporočamo, da pred ponovnim polnjenjem akumulatorja, ki
..je fiksno vgrajen v kvadrokopter, 5-10 minut počakate.
•.Dokler model deluje, naj bo naprava za daljinsko krmiljenje (oddajnik) vedno
..vključena. Po pristanku stikalo za vklop/izklop na kvadrokopterju vedno najprej
..prestavite v položaj za izklop („OFF“). Šele nato lahko izključite napravo za daljinsko
..krmiljenje.
•.V primeru okvare ali napačnega delovanja modela je pred ponovnim letenjem
..obvezno treba odpraviti vzrok napake.
•.Svojega modela in naprave za daljinsko krmiljenje predolgo ne izpostavljajte
..neposredni sončni svetlobi ali veliki vročini.
• V primeru hudega strmoglavljenja (na primer iz velike višine) se lahko poškodujejo
..elektronski giroskopski senzorji. Iz tega razloga je treba pred ponovnim poletom
..obvezno preveriti, če je model popolnoma funkcionalen!
• V primeru strmoglavljenja morate takoj izključiti motorje rotorjev. Vrteči se rotorji se
..lahko pri stiku z ovirami oz. ob udarcu ob tla poškodujejo. Pred ponovnim poletom
..morate obvezno preveriti, če opazite morebitne razpoke ali mesta preloma!
•.Za preprečitev škode na modelu zaradi strmoglavljenja zaradi podnapetosti oz.
..zaradi globoke izpraznitve akumulatorja, vam priporočamo, da med letenjem
..obvezno upoštevate svetlobne signale, ki signalizirajo podnapetost.
7. Napotki za baterije in akumulatorje
Čeprav je uporaba baterij in akumulatorjev v vsakdanjem življenju danes že
samoumevna, obstajajo številne nevarnosti in težave. Še posebej pri LiPo/Lilon-akumulatorjih je zaradi njihove visoke vsebnosti energije (v primerjavi z
..............navadnimi NiCd- ali NiMH-akumulatorji) obvezno treba upoštevati različne
..............predpise, saj v nasprotnem primeru obstaja nevarnost eksplozije in požara.
Model prejmete skupaj z akumulatorjem, ki ni zamenljiv in je fiksno povezan
z modelom, ter ustreznim polnilnikom. Kljub temu so iz varnostnih razlogov
spodaj navedene obsežne informacije glede ravnanja z baterijami in
akumulatorji. Pri lastni opremi upoštevajte tudi vse priložene informacije
proizvajalca.
a) Oddajnik
• Baterije/akumulatorji ne sodijo v otroške roke.
• Baterije/akumulatorji naj ne ležijo po stanovanju, saj obstaja nevarnost, da jih otroci
..ali domače živali pogoltnejo. V takšnem primeru takoj poiščite zdravniško pomoč!
• Baterij/akumulatorjev nikoli ne razstavljajte, ne mečite jih v ogenj in ne povzročajte
..kratkega stika. Obstaja nevarnost eksplozije!
•.
Iztečene ali poškodovane
..razjede, zato v tem primeru uporabite primerne zaščitne rokavice.
• Navadnih baterij ne smete polniti. Obstaja nevarnost požara in eksplozije!
• Pri vstavljanju baterij bodite vedno pozorni na pravilno polarnost (upoštevajte plus/+
..in minus/-).
• Če naprave dalj časa ne nameravate uporabljati (npr. pri shranjevanju), vstavljene
..baterije vzemite iz naprave za daljinsko krmiljenje, saj s tem preprečite morebitno
..škodo, ki lahko nastane zaradi izteklih baterij.
baterije/akumulatorji lahko ob stiku s kožo povzročijo
8
• Ko menjavate baterije, vedno zamenjajte celoten komplet baterij. Ne mešajte polnih
..z napol polnimi baterijami. Vedno uporabite baterije istega tipa in proizvajalca.
• Navadnih baterij nikoli ne mešajte s polnilnimi baterijami!
b) Akumulator modela
Pozor!
Ko modela zračnega plovila na uporabljate (npr. pri prevozu ali
..............shranjevanju), pustite stikalo za vklop/izklop na kvadrokopterju v položaju za
..............izklop („OFF“). V nasprotnem primeru se lahko LiPo-akumulator modela
..............globoko izprazni, pri čemer se uniči in postane neuporaben! Poleg tega
..............obstaja nevarnost napačnega delovanja zaradi motečih impulzov. Rotorji se
..............lahko sami od sebe zaženejo in povzročijo škodo ali telesne poškodbe.
•.LiPo-akumulatorja modela nikoli ne polnite takoj po uporabi. Vedno počakajte, da
..se LiPo-akumulator modela najprej ohladi (najmanj 5-10 minut).
•.LiPo-akumulator, ki je fiksno vgrajen v kvadrokopter, polnite izključno prek
..priloženega USB-polnilnika za LiPo-akumulatorje.
• Polnite samo neoporečne in nepoškodovane akumulatorje. V primeru, da je zunanja
..izolacija akumulatorja poškodovana oz. je akumulator deformiran oz. napihnjen, ga
..nikakor ne smete polniti. V tem primeru obstaja zelo velika nevarnost požara in
..eksplozije!
• Za polnjenje položite model na ognjeodporno podlago (npr. krožnik). Pazite, da ne
..pride v bližino gorljivih predmetov (po potrebi uporabite podaljševalni USB-kabel).
•.Ker se tako polnilnik kot tudi LiPo-akumulator modela med postopkom polnjenja
..segrevata, je treba paziti na zadostno prezračevanje. Polnilnika in kvadrokopterja
..nikoli ne pokrivajte!
• LiPo-akumulatorjev nikoli ne polnite nenadzorovano.
• Ko je kvadrokopter popolnoma napolnjen, ga ločite od polnilnika.
•.Polnilnik lahko uporabljate samo v suhih, zaprtih prostorih. Polnilnik in
..kvadrokopter ne smeta priti v stik z vlago ali mokroto.
•.V primeru napake obstaja nevarnost požara in eksplozije akumulatorja. Prav LiPo-
..akumulatorji se zaradi vsebovanih kemikalij zelo močno odzovejo na vlažnost in
..kisik! Polnilnika in kvadrokopterja ne izpostavljajte visokim/nizkim temperaturam in
..neposredni sončni svetlobi.
8. Začetne priprave
a) Vstavljanje baterij v oddajnik
Odstranite pokrov baterijskega predala na zadnji strani oddajnika. Pri tem morate
potisniti pokrov v smeri puščice (1).
Vstavite dve bateriji tipa AAA/Micro in pri tem pazite na pravilno polarnost (2). Pri tem
upoštevajte ustrezne simbole v baterijskem predalu. Ponovno namestite pokrov
baterijskega predala (3).
9
Napajanja oddajnika s polnilnimi baterijami zaradi nižje napetosti (navadna
baterija = 1,5 V, polnilna baterija = 1,2 V) in samopraznjenja polnilnih baterij
..............ne priporočamo. Posledica tega bi bilo hitro opozorilo oddajnika na nizko
..............stanje napolnjenosti vstavljenih baterij.
Ker oddajnik potrebuje zelo malo toka, imajo navadne baterije bistveno
daljšo življenjsko dobo. Priporočamo uporabo kakovostnih alkalnih baterij.
Slika 1
b) Polnjenje akumulatorja modela
Za napajanje priloženega USB-polnilnika lahko uporabljate primeren USB-napajalnik
ali USB-adapter za cigaretni vžigalnik (nič od tega ni priloženo), ki morata imeti
izhodni tok minimalno 500 mA.
Druga možnost je tudi uporaba USB-vrat računalnika ali USB-razdelilnika z lastnim
napajalnikom, ki lahko nudi 500 mA tok na posameznih vratih.
Priložen USB-polnilnik z njegovim USB-vtičem (1) priključite na USB-napajanje (v
skladu z zgornjim opisom, npr. USB-napajalnik ipd.). Nato povežite majhen vtič (2)
USB-polnilnika z ustreznim priključkom kvadrokopterja (3), Pazite na pravilno
orientacijo vtiča (kontura vtiča se mora ujemati s priključkom v kvadrokopterju).
Slika 2
Ko akumulator ni okvarjen (visokoohmski/prekinjen) in je zagotovljeno napajanje, se
začne polnjenje. To signalizira rdeča LED, ki se nahaja v USB-polnilniku.
Možni so naslednji LED-prikazi:
LED neprekinjeno sveti: polnjenje akumulatorja
LED ne sveti: akumulator je poln oz. napolnjen
10
9. Upravljalni elementi oddajnika
Slika 3
1 Stikalo za vklop/izklop
2 LED za kontrolo delovanja
3 Leva krmilna ročica (število obratov motorjev in yaw v načinu 2)
4 Desna krmilna ročica (roll in nod v načinu 2)
5 Preklopnik za način 1/način 2
6 Samodejni vzlet/pristanek
7 Držalo za pametni telefon

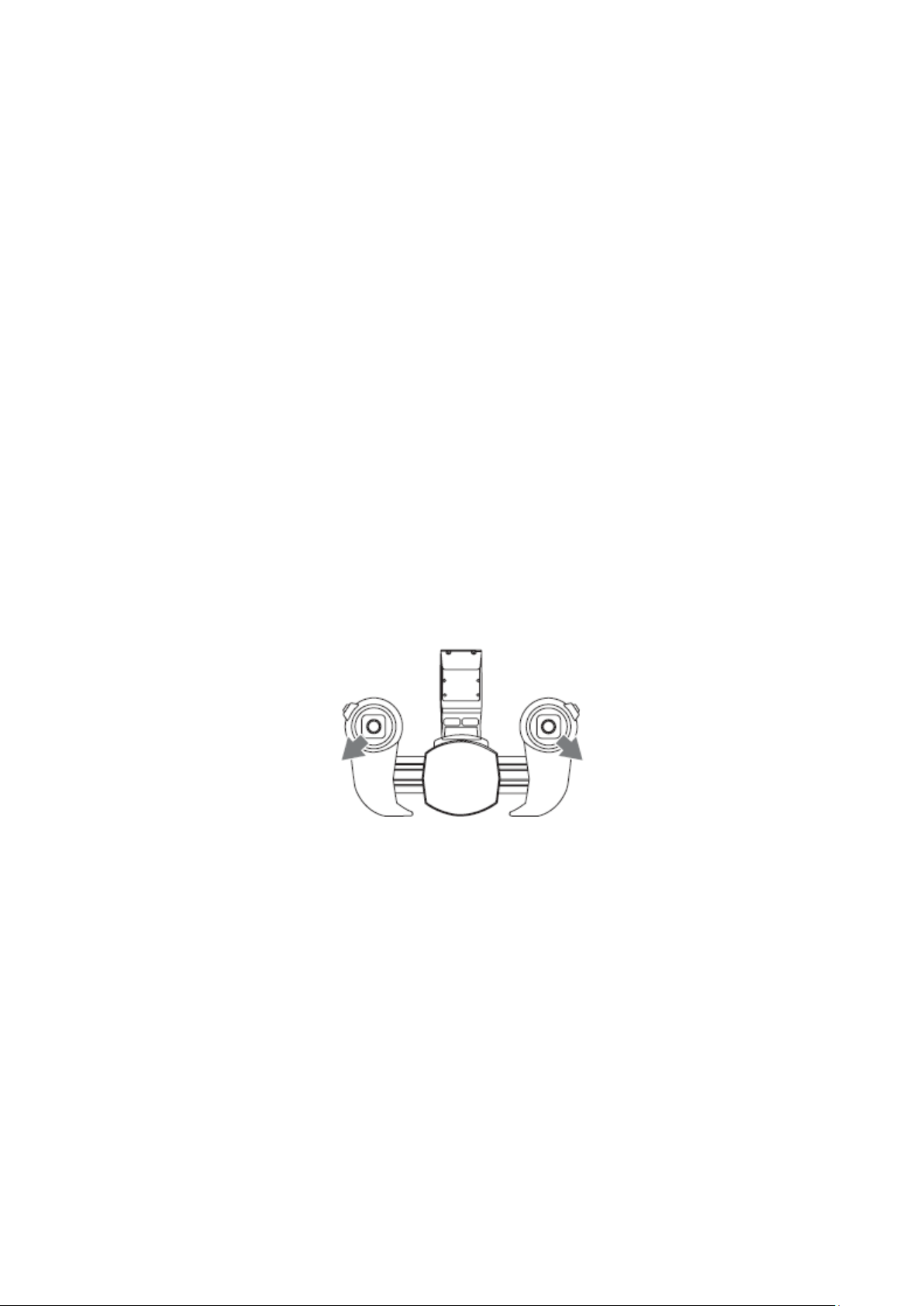

Slika 3 prikazuje že sestavljeno držalo za pametni telefon. Pri tem sta tudi že
oba upravljalna elementa oddajnika potisnjena navzven. To je potrebno
..............samo takrat, ko želite vstaviti pametni telefon v držalo.
Montaža držala poteka od zgoraj, tako da držalo potisnete v nosilec, ki je
predviden na oddajniku.
10. Varnostne funkcije
Kvadrokopter Q Pro FPV je opremljen z vrsto varnostnih funkcij v oddajniku
in modelu, ki ščitijo model zračnega plovila pred škodo oz. zmanjšajo
..............morebitno škodo na minimum. Signalizacija varnostnih mehanizmov poteka
..............z LED-prikazom (model zračnega plovila) oz. z zvočnim opozorilom
..............(oddajnik).
a) Oddajnik
............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
Ko oddajnik deluje, poteka nenehno preverjanje stanja baterij. Ko nivo napetosti
baterij pade pod določeno vrednost, oddajnik to signalizira z zvočnim opozorilom, ki
se aktivira v časovnih presledkih, in neprekinjenim utripanjem LED na oddajniku
(slika 3, točka 2). V tem primeru morate nemudoma prenehati z letenjem in zamenjati
baterije v oddajniku.
Loading...
