INSTRUKCJA OBSŁUGI
Model samolotu napędzany cięciwą
Nr produktu 231109
Strona 1 z 5
Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl

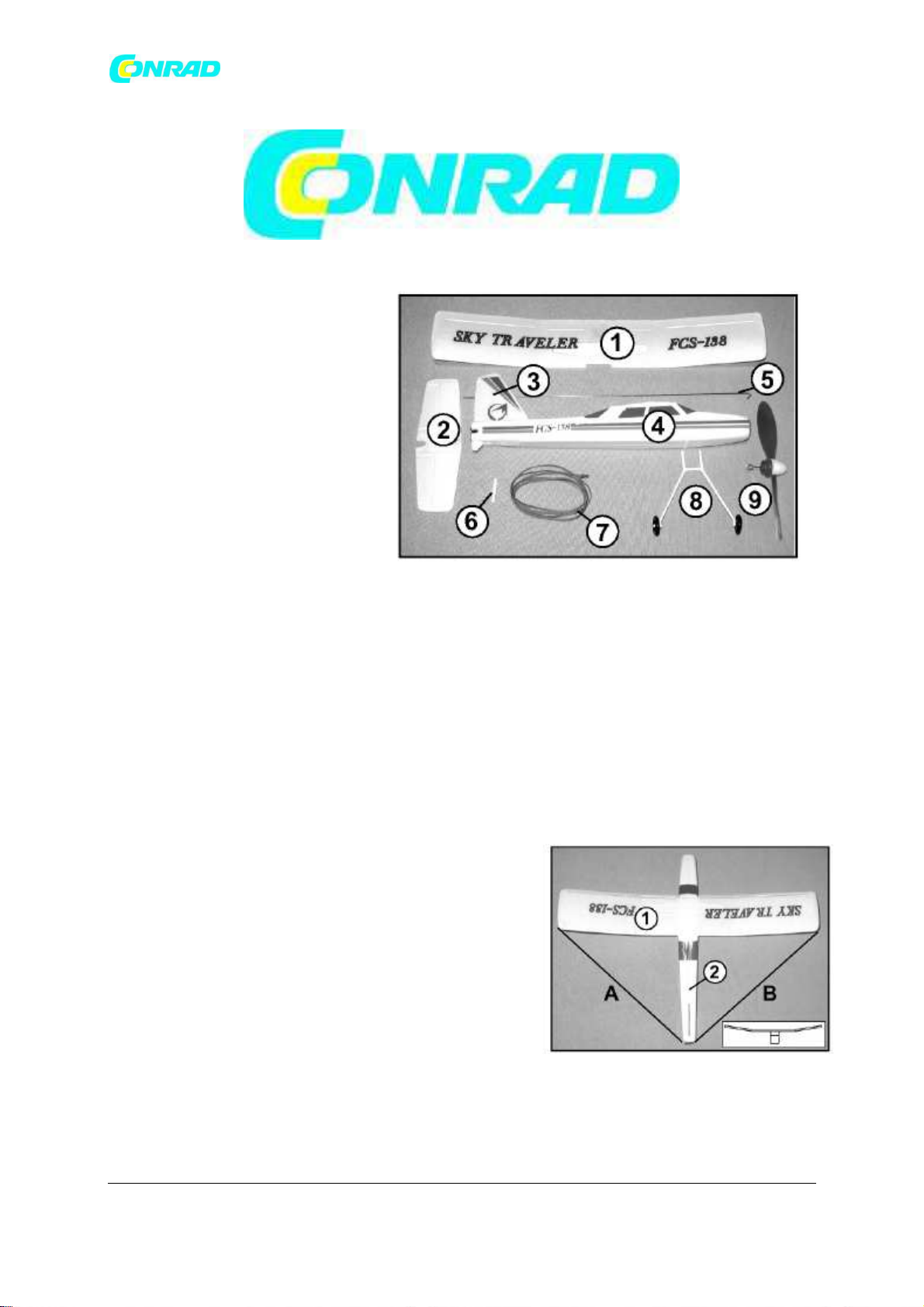

Zakres dostawy
Zawartość zestawu:
1 Skrzydło
2 Statecznik poziomy
3 Statecznik pionowy
4 Kadłub
5 Wciągarka gumowa
6 Ustalacz gumowy
7 Cięciwa
8 Podwozie
9 Śmigło z piastą
Naklejki dostarczane z samolotem zostały uprzednio wycięte i przyklejone do modelu w
celach fotograficznych. Z tego samego powodu nie przedstawiono gumek zamiennych
dostarczonych wraz z produktem.
Montaż modelu
Przed rozpoczęciem montażu zapoznaj się dokładnie z poszczególnymi sekcjami. Dla
lepszego zrozumienia zamieszczono ilustrację przedstawiającą sekcję opisywanego
zestawu. Należy zauważyć, że liczby w tekście zawsze odnoszą się do ilustracji
umieszczonej u góry z prawej strony.
Znak wykrzyknika oznacza ważną informację w instrukcji obsługi, której trzeba bezwzględnie
przestrzegać.
Symbol „palca wskazującego” znajduje się przy wskazówkach i zaleceniach.
Klejenie skrzydeł
Zedrzyj folię ochronną mocowaną dwustronną taśmą
przylepną zaczynając od punktu sklejenia przed
przystąpieniem do klejenia skrzydła do (1) kadłuba (2).
Upewnij się, że skrzydło znajduje się w pozycji środkowej
oraz pod odpowiednim kątem do kadłuba podczas klejenia.
Obie długości A i B musza być identyczne a skrzydło ma
spoczywać prosto na kadłubie (patrz schemat).
Strona 2 z 5
Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
Klejenie sekcji ogonowej
Następnie możesz przykleić statecznik poziomy (1)
do spodniej strony kadłuba w sposób identyczny jak
skrzydło. Ster na klapach statecznika poziomego musi
znajdować się u góry. Następnie możesz przykleić
statecznik pionowy (2) do szczeliny w kadłubie.
Uwaga: statecznik poziomy musi być ułożony równolegle
do skrzydła a obie długości A i B muszą być identyczne.
Statecznik pionowy musi być zamocowany pod
dokładnym kątem 90° (patrz rysunek).
Montaż podwozia
Teraz zedrzyj folię ochronną z dwustronnej taśmy klejącej
na obu nogach podwozia (1) i umieść podwozie od spodu
w dwóch gotowych otworach w kadłubie. Wsuń podwozie
w kadłub tak, aby belka poprzeczna (2) opierała się o
wręgę kadłuba (3).
Montaż śmigła z silniczkiem napędzanym cięciwą
Zwiąż oba końce cięciwy tak, aby utworzyć pętlę. Teraz
zahacz haczyk układu śmigła (1) o środek pętli. Oba
końce pętli (2 i 3) można teraz przeciągnąć przez przód
kadłuba za pomocą haczyka wciągarki (4). Wyciągnij
pętle delikatnie przez koniec kadłuba i zabezpiecz
gumowym ustalaczem (5) aby nie zachodziły na tył
kadłuba. Ustalacz gumowy jest blokowany we wręgach
prowadzących (6) na końcu kadłuba siłą napięcia przy
odłączaniu haczyka.
Strona 3 z 5
Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
Możesz teraz wyciąć poszczególne elementy z arkusza i skleić model zgodnie z ilustracją
01. przymocuj pasek taśmy przylepnej wzdłuż przedniej krawędzi skrzydła zgodnie z
ilustracją 02, aby je wzmocnić. Jedna polowa taśmy klejona jest do góry a druga połowa jest
składana i klejona u spodu.

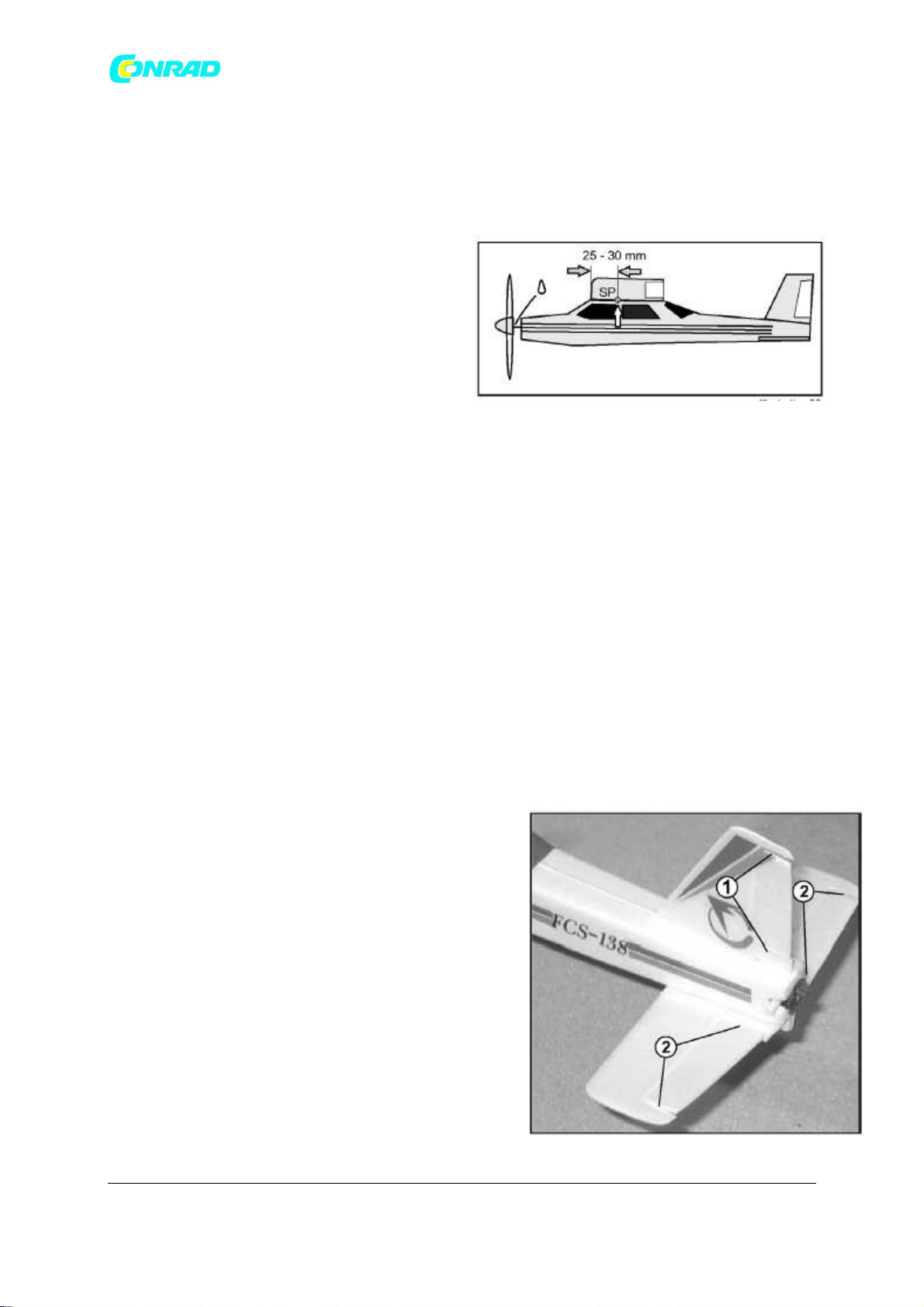

Sprawdzanie środka ciężkości (SP)
Podeprzyj model z prawej lewej strony obok
kadłuba ok. 25 – 30mm za przednią krawędzią
skrzydła. Model musi zostać wyważony.
Przyklej przeciwwagę (śrubę, podkładkę
metalową lub podobny przedmiot) do nosa
kadłuba jeśli tył samolotu zwisa. Jeśli nos
kadłuba skierowany jest do dołu wówczas
przeciwwaga musi być zamocowana do sekcji
ogonowej.
Pierwszy lot
Koniecznie nasmaruj łożysko wzdłużne w układzie śmigła przed próbą pierwszego lotu
modela SKY TRAVELER. Przesuń śmigło nieco do przodu i umieść kroplę oleju na
mosiężnej tarczy (patrz ilustracje 06). Teraz nakręć cięciwę po raz pierwszy. Zacznij od 50
obrotów śmigła za pomocą palca w stronę zgodną z kierunkiem wskazówek zegara patrząc
od przodu. Trzymaj mocno model w tym czasie i puść śmigło. Powtarzaj procedurę i
zwiększaj ilość obrotów, co 10, podczas nakręcania śmigła.
Uwaga:
• Cięciwa może pęknąć wskutek przeciążenia jeśli nie jest naciągana stopniowo.
• Śmigło posiada wystarczającą ilość energii obrotowej aby spowodować obrażenia jeśli
cięciwa będzie zbyt mocno nakręcona. Przy starcie, należy zatem jak najszybciej zabrać
rękę z pola promienia obrotowego śmigła.
Teraz możesz wykonać pierwszy lot modelu jeśli nakręciłeś cięciwę o ok. 150 obrotów.
Wybierz niezbyt wietrzny dzień oraz odpowiedni obszar do lotu. Nakręć silnik napędzany
cięciwą jedną ręką a drugą przytrzymaj mocno model. Sprawdź kierunek wiatru ponieważ
start zawsze musi odbywać się pod wiatr. Puść śmigło i natychmiast puść model pod wiatr
delikatnie go popychając. Model powinien wzbić się w powietrze pod kątem płaskim.
Następnie po ustaniu napędu powinien poszybować w stronę ziemi pod kątem płaskim.
Ustawianie zachowania lotu
Przetnij nożyczkami lub ostrym nożem dwie sekcje
podłużne (2) klapy statecznika pionowego (1) i obie
klapy statecznika poziomego aby w określony
sposób wpłynąć na zachowanie podczas lotu.
Teraz możesz przesunąć klapy statecznika do boku
oraz górę lub w dół i tym samym ustawić statecznik.
Uwaga:
stosuj minimalne odgniecie w celu korekty
lotu szybującego.
Strona 4 z 5
Dystrybucja Conrad Electronic Sp. z o.o., ul. Królowej Jadwigi 146, 30-212 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl

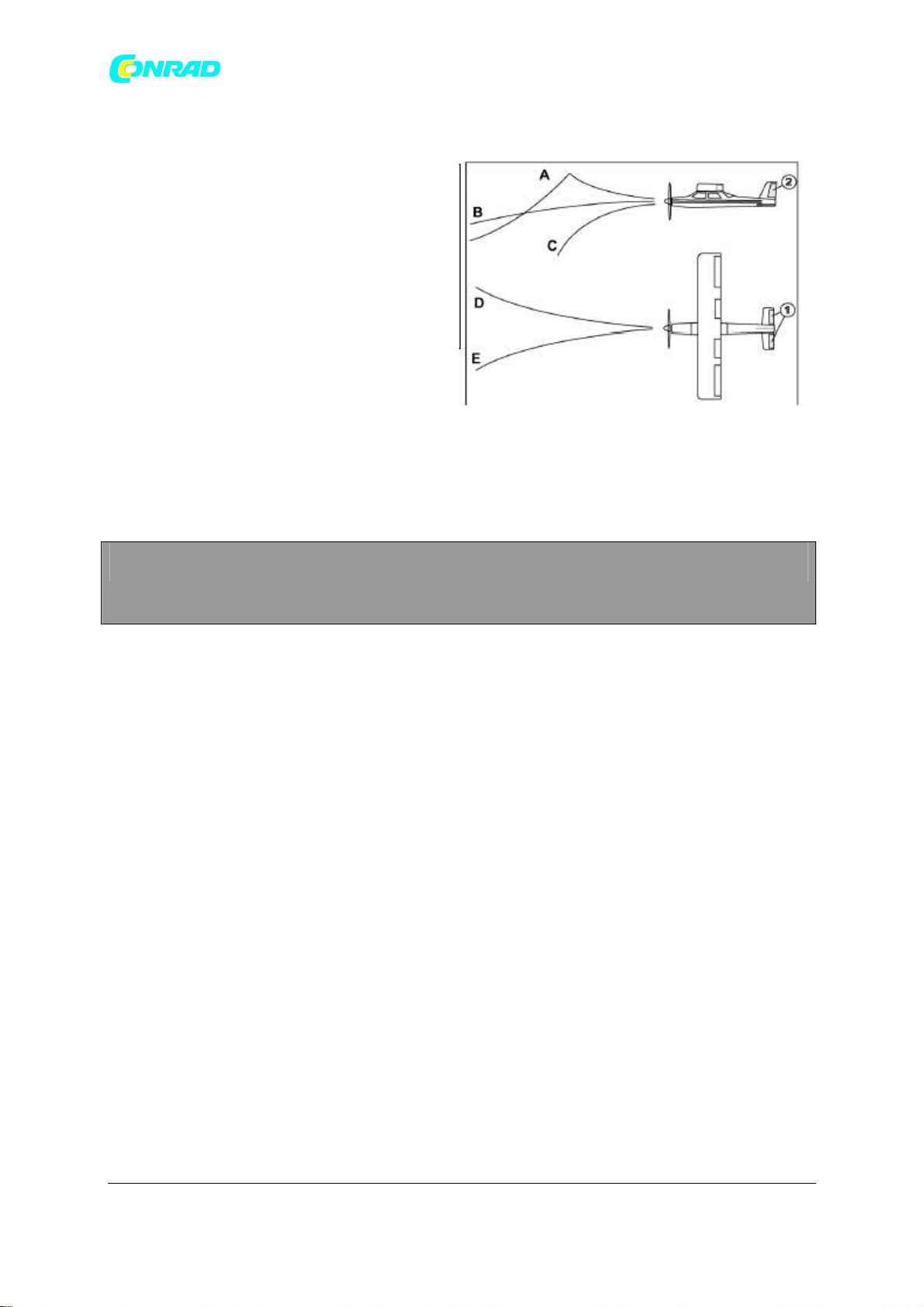

Korekta ścieżki lotu modelu
A Klapy statecznika poziomego (1) w dół
Środek ciężkości pozostaje z przodu
B Zachowanie lotu OK?
C Klapy statecznika poziomego (1) w górę
Środek ciężkości pozostaje z tyłu
D Klapa statecznika pionowego (2) w lewo
E Klapa statecznika pionowego (2) w prawo
