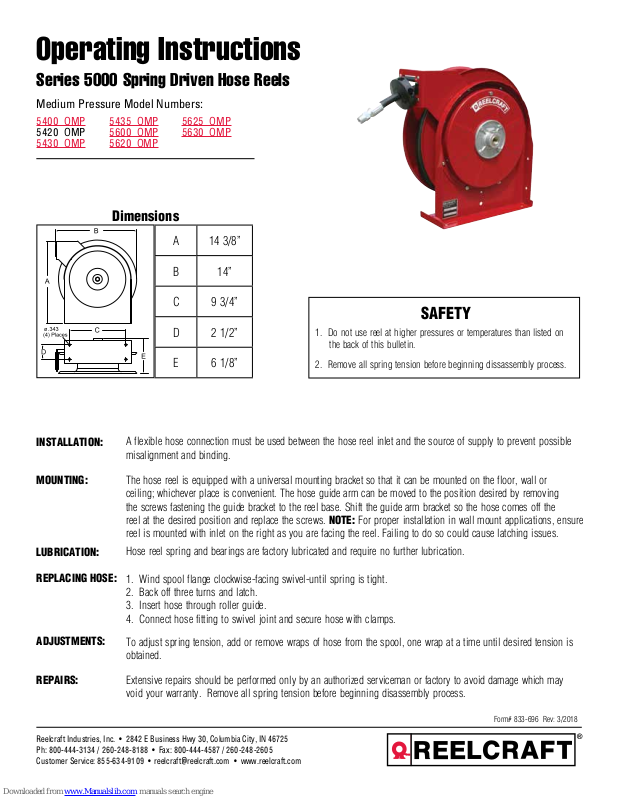

ReelCraft 5625 OMP, 5400 OMP, 5435 OMP, 5600 OMP, 5430 OMP Operating Instructions Manual

Operating Instructions

Series 5000 Spring Driven Hose Reels

Medium Pressure Model Numbers:

5400 OMP 5435 OMP 5625 OMP

5420 OMP 5600 OMP 5630 OMP

5430 OMP 5620 OMP

Dimensions

A 14 3/8”

B 14”

C 9 3/4”

SAFETY

INSTALLATION:

MOUNTING:

LUBRICATION:

REPLACING HOSE:

D 2 1/2”

E 6 1/8”

A flexible hose connection must be used between the hose reel inlet and the source of supply to prevent possible
misalignment and binding.

The hose reel is equipped with a universal mounting bracket so that it can be mounted on the floor, wall or
ceiling; whichever place is convenient. The hose guide arm can be moved to the position desired by removing
the screws fastening the guide bracket to the reel base. Shift the guide arm bracket so the hose comes off the
reel at the desired position and replace the screws. NOTE: For proper installation in wall mount applications, ensure
reel is mounted with inlet on the right as you are facing the reel. Failing to do so could cause latching issues.

Hose reel spring and bearings are factory lubricated and require no further lubrication.

1. Wind spool flange clockwise-facing swivel-until spring is tight.

2. Back off three turns and latch.

3. Insert hose through roller guide.

4. Connect hose fitting to swivel joint and secure hose with clamps.

1. Do not use reel at higher pressures or temperatures than listed on
the back of this bulletin.

2. Remove all spring tension before beginning dissassembly process.

ADJUSTMENTS:

REPAIRS:

Reelcraft Industries, Inc. • 2842 E Business Hwy 30, Columbia City, IN 46725
Ph: 800-444-3134 / 260-248-8188 • Fax: [phone]
Customer Service: 855-634-9109 • [e-mail] • www.reelcraft.com

To adjust spring tension, add or remove wraps of hose from the spool, one wrap at a time until desired tension is
obtained.

Extensive repairs should be performed only by an authorized serviceman or factory to avoid damage which may
void your warranty. Remove all spring tension before beginning disassembly process.

Form# 833-696 Rev: 3/2018

Series 5000 Spring Driven Hose Reels

Item # Part # # Req. Description Item # Part # # Req. Description Item # Part # # Req. Description

1 300031 2 1” Snap Ring 11 S500107 1 Guide Arm Assembly 21 S400012 1 Latch Bushing
2 300034 2 Spacing Washer 12 500101 1 Base Assembly 22 S400018 1 Latch Spring

3 S295-102 3

4 260022 1 Sheave Flange 16 300006 1 3/8-16 x 1/2” Set Screw 25 S400109 1 Latch Plate Assembly
5 500006 1 Sheave Disk 17 S500103 1 Spring Case & Hub Assembly 26 300035 1 10-32 x 1” Machine Screw
6 S500019 1 Latch Cam 18 S82-15 8 10-32 x 3/8” Nyloc Nut 27 3-117440 1 U-bolt Hose Clamp
7 S260648 2 Spring Arbor 19 S400021 1 Latch Plate Bumper 28 261650-1 2 1/4-20 Nyloc Nut
8 300002 7 10-32 x 1/2” Machine Screw 20 S32-136 1 10-24 x 3/8”Self Tapping Screw 30 602305 1 Main Shaft

Item # Description # Req. 5400 OMP 5420 OMP 5430 OMP 5435 OMP 5600 OMP 5620 OMP 5625 OMP 5630 OMP

9 Bumper Stop Assembly 1 None 1-HR1004-A 1-HR1004-A 1-HR1004-A None 1-HR1004-3 1-HR1004-3 1-HR1004-3
10 Hose Assembly 1 None 13-260043 20-260043 32-260044 None 15-260043 12-260043 16-260043
14 Drive Spring 1 S505740 S505740 S505740 S505740 S505740 S503755 S600625 S505740
31 Swivel Assembly 1 S600886 602032 602032 602032 602032 602032 602032 602032
32 Swivel Union 1 None S257-25 S257-25 S257-25 S257-25 S257-25 S257-25 S257-25

Hose I.D. and Length None 1/4” x 20’ 1/4” x 30’ 1/4” x 35’ None 3/8” x 20’ 3/8” x 25’ 3/8” x 30’
Reel Inlet Connection 3/8” F.P.T. 3/8” F.P.T. 3/8” F.P.T. 3/8” F.P.T. 3/8” F.P.T. 3/8” F.P.T. 3/8” F.P.T. 3/8” F.P.T.
Max. Operating Pressure 3000 P.S.I. 2750 P.S.I. 2750 P.S.I. 2750 P.S.I. 3000 P.S.I. 2600 P.S.I. 2600 P.S.I. 2600 P.S.I.
Max. Operating Temperature 210 °F 210 °F 210 °F 210 °F 210 °F 210 °F 210 °F 210 °F

1/4-10 x 5/8”
Self Tapping Screw

15 S261360 1 Spring Case Stud 24 400020 1 O-ring
