REED Instruments R8800, R8800-NIST User manual

Download

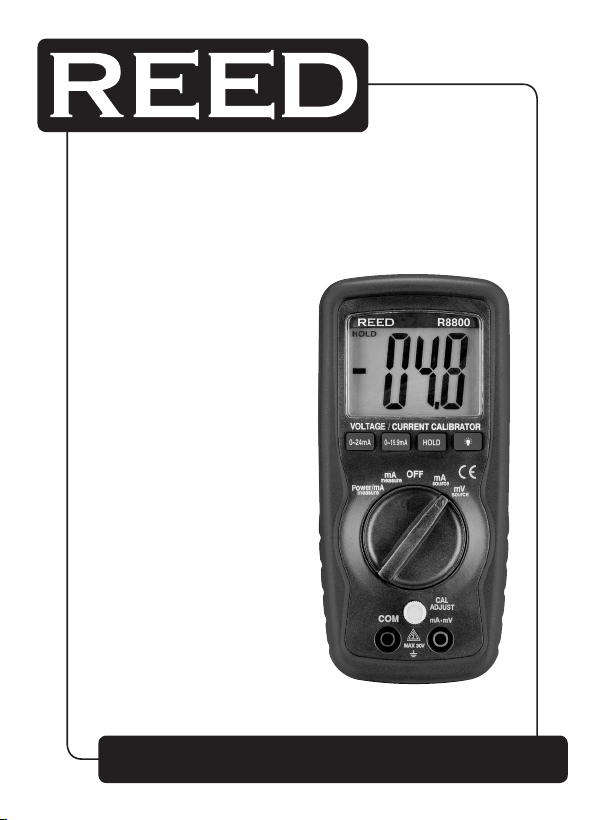

Model
R8800
Voltage/Current Calibrator
Instruction Manual
www
reedinstruments
www.GlobalTestSupply.com
com
Pantone 534 Blue Pantone 123 Yellow
Pantone 485 Red Pantone 123 Yellow
Pantone 534 Blue
Black
Rich Black - 20/20/20/100
Blue - 100/80/30/5 Yellow - 0/27/100/0
Red - 10/100/100/5 Yellow - 0/27/100/0
Blue - 100/80/30/5
Table of Contents
Features .........................................................................................3
Specications .............................................................................3-4
Operating Instructions ................................................................5-6
Current Source ........................................................................... 5
Current Measurement ................................................................. 5
Two-Wire Loop Power and Current Measurement ....................... 6
DC mV Source ............................................................................ 6
Battery Replacement ..................................................................... 6
For service on this or any other REED product or information on other REED products, contact REED Instruments at info@reedinstruments.com
www
www.GlobalTestSupply.com
reedinstruments
com
2
Pantone 534 Blue Pantone 123 Yellow
Pantone 485 Red Pantone 123 Yellow
Pantone 534 Blue
Black
Rich Black - 20/20/20/100
Blue - 100/80/30/5 Yellow - 0/27/100/0
Red - 10/100/100/5 Yellow - 0/27/100/0
Blue - 100/80/30/5
Features
• Provides the quality and accuracy of a handheld calibrator
• Able to power or measure a two-wire current loop
• Provides a precise current and DC mV source
• Calibrates and measures process signals
• Measures Current signals
• Adjustable 0 - 24mA current source
• Adjustable -199.9mV to +199.9mV DCV source
• Drives loads up to 500 ohms
Specifications
Display: LCD, max display counts 1999 Sampling Time: Approx. 0.4 second Operating Temperature: 0 to 50°C (32 to 122°F) Operating Humidity: < 70% RH Power Supply: DC9V Dimensions: 150 x 70 x 40 mm Weight: 232g (including battery)
www
www.GlobalTestSupply.com
reedinstruments
com
3
Pantone 534 Blue Pantone 123 Yellow
Pantone 485 Red Pantone 123 Yellow
Pantone 534 Blue
Black
Rich Black - 20/20/20/100
Blue - 100/80/30/5 Yellow - 0/27/100/0
Red - 10/100/100/5 Yellow - 0/27/100/0
Blue - 100/80/30/5
Electrical Specifications
Specications are tested under the environment RF Field Strength less than 3V/M & frequency less than the 30 MHz only.
Current Source
Range Display Resolution Accuracy
0 - 19.99mA 0.01mA ± (0.25%FS+1d) 0 -24mA 0.1mA ± (0.5%FS+1d)
Output 0 to 24mA current for loads up to 500 ohms. Output > 20mA current for loads up to 400 ohms. FS: Full Scale
Current Measurement
Range Display Resolution Accuracy
0 -19.99mA 0.01mA ±(0.25%FS+1d) 0 -24mA 0.1mA ±(0.5%FS+1d)
FS: Full Scale
Two-Wire Loop Power and Current Measurement
Range Display Resolution Accuracy
0 -19.99mA 0.01mA ±(0.25%FS+1d) 0 -24mA 0.1mA ±(0.5%FS+1d)
Provides power DC 12V ±2V to the loop and measures current. FS: Full Scale
DC mV Source
Range Display Resolution Accuracy
-199.9mV to +199.9mV 0.1mV ±(0.25%FS+1d)
Output measured load impedance should >1K ohms. FS: Full Scale
www
www.GlobalTestSupply.com
reedinstruments
com
4
Pantone 534 Blue Pantone 123 Yellow
Pantone 485 Red Pantone 123 Yellow
Pantone 534 Blue
Black
Rich Black - 20/20/20/100
Blue - 100/80/30/5 Yellow - 0/27/100/0
Red - 10/100/100/5 Yellow - 0/27/100/0
Blue - 100/80/30/5
Operating Instructions
Current Source
1. Insert the black test lead banana plug into the negative (COM) jack and the red test lead banana plug into the positive (mV-mA) jack.
2. Set the function switch to the "mA source" position.
3. Press the "0~19.9mA" button for a 0.01mA display resolution (max display is 19.99mA); press the "0~24mA" button for a 0.1mA display resolution.
4. Adjust the "CAL ADJUST" knob to match the current output display value.
Current Measurement
1. Insert the black test lead banana plug into the negative (COM) jack and the red test lead banana plug into the positive (mV-mA) jack.
2. Set the function switch to the "mA measure" position.
3. Press the "0~19.9mA" button for a 0.01mA display resolution (max display is 19.99mA); press the "0~24mA" button for a 0.1mA display resolution.
4. Remove power from the circuit under test, then open up the circuit at the point where you wish to measure current.
5. Touch the black test probe tip to the negative side of the circuit, and touch the red test probe tip to the positive side of the circuit. Read the current value in the display.
www
www.GlobalTestSupply.com
reedinstruments
com
5
Pantone 534 Blue Pantone 123 Yellow
Pantone 485 Red Pantone 123 Yellow
Pantone 534 Blue
Black
Rich Black - 20/20/20/100
Blue - 100/80/30/5 Yellow - 0/27/100/0
Red - 10/100/100/5 Yellow - 0/27/100/0
Blue - 100/80/30/5
Two-Wire Loop Power and Current Measurement
1. Insert the black test lead banana plug into the negative (COM) jack and the red test lead banana plug into the positive (mV-mA) jack.
2. Set the function switch to the "Power/mA measure" position.
3. Press the "0~19.9mA" button for a 0.01mA display resolution (max display is 19.99mA); press the "0~24mA" button for a 0.1mA display resolution.
4. Open up the circuit that is going to be measured and connect the red test probe and the black test probe securely in series with the load in which the current is to be measured.
DC mV Source
1. Insert the black test lead banana plug into the negative (COM) jack and the red test lead banana plug into the positive (mV-mA) jack.
2. Set the function switch to the "mV source" position.
3. Adjust the "CAL ADJUST" to generate voltage (mV) to match the output display value.
Battery Replacement
When the batteries become exhausted or drop below the operating voltage, "BAT" will appear in the left-hand side of the LCD display.
1. Disconnect the test leads from the meter.
2. Open the battery door by loosening the screw using a Phillips head screwdriver.
3. Insert the battery into battery holder, observing the correct polarity.
4. Put the battery door back in place. Secure with the two screws.
www
www.GlobalTestSupply.com
reedinstruments
com
6
Modèle
R8800
Calibrateur de courant / tension
Manuel d’utilisation
www
reedinstruments
www.GlobalTestSupply.com
com
Pantone 534 Blue Pantone 123 Yellow
Pantone 485 Red Pantone 123 Yellow
Pantone 534 Blue
Black
Rich Black - 20/20/20/100
Blue - 100/80/30/5 Yellow - 0/27/100/0
Red - 10/100/100/5 Yellow - 0/27/100/0
Blue - 100/80/30/5
TabledesMatières
Caractéristiques ............................................................................ 3
Spécications .............................................................................3-4
Mode d’emploi ...........................................................................5-6
Source de courant ...................................................................... 5
Mesure de courant ...................................................................... 5
Alimentation avec boucle deux fils et mesure de courant ............. 6
Source de tension mV en courant continu ................................... 6
Remplacement de la pile ............................................................... 6
Pour service ou information sur ce produit ou tout autre produit REED, communiquez avec REED Instruments à l’adresse info@reedinstruments.com
www
www.GlobalTestSupply.com
reedinstruments
com
2
Pantone 534 Blue Pantone 123 Yellow
Pantone 485 Red Pantone 123 Yellow
Pantone 534 Blue
Black
Rich Black - 20/20/20/100
Blue - 100/80/30/5 Yellow - 0/27/100/0
Red - 10/100/100/5 Yellow - 0/27/100/0
Blue - 100/80/30/5
Caractéristiques
• Assure la qualité et la précision d’un calibrateur portable
• Capable d’alimenter ou de mesurer une boucle de courant deux ls
• Pourvoit un courant précis et une source de tension mV en courant continu
• Étalonne et mesure les signaux de processus
• Mesure les signaux de courant
• Source de courant réglable de 0 à 24 mA
• Source Vc.c. réglable de -199.9 mV à +199.9 mV
• Active des charges jusqu’à 500 ohms
Spécifications
Afchage: ACL, max. de 1999 comptes Temps d’échantillonnage: Environ 0,4 seconde Temp. de fonctionnement: 0 à 50 °C (32 à 122 °F) Humidité de fonctionnement: < 70 % HR Alimentation: 9 V c.c. Dimensions: 150 x 70 x 40 mm Poids: 232 g (pile comprise)
www
www.GlobalTestSupply.com
reedinstruments
com
3
Pantone 534 Blue Pantone 123 Yellow
Pantone 485 Red Pantone 123 Yellow
Pantone 534 Blue
Black
Rich Black - 20/20/20/100
Blue - 100/80/30/5 Yellow - 0/27/100/0
Red - 10/100/100/5 Yellow - 0/27/100/0
Blue - 100/80/30/5
Spécifications électriques
Les spécications ont été mises à l’essai conformément à la norme environnementale sur l’intensité du champ de radiofréquences, lesquelles sont inférieures à 3 V/M et la fréquence inférieure à 30 MHz seulement.
Source de courant
Gamme Résolution d’affichage Précision
0 - 19.99mA 0.01mA ± (0.25%p.e.+1chi) 0 -24mA 0.1mA ± (0.5%p.e.+1chi)
Courant de sortie de 0 à 24 mA pour des charges jusqu’à 500 ohms. Courant de sortie > 20 mA pour des charges jusqu’à 400 ohms. "p.e": de la pleine échelle.
Mesure de courant
Gamme Résolution d’affichage Précision
0 -19.99mA 0.01mA ±(0.25%FS+1chi) 0 -24mA 0.1mA ±(0.5%FS+1chi)
"p.e": de la pleine échelle
Alimentation avec boucle deux fils et mesure de courant
Gamme Résolution d’affichage Précision
0 -19.99mA 0.01mA ±(0.25%FS+1chi) 0 -24mA 0.1mA ±(0.5%FS+1chi)
Pourvoit une alimentation c.c. de 12 V ± 2 V à la boucle et mesure le courant. "p.e": de la pleine échelle.
Source de tension mV en courant continu
Gamme Résolution d’affichage Précision
-199.9mV to +199.9mV 0.1mV ±(0.25%FS+1chi)
L’impédance de charge mesurée à la sortie devrait être > 1000 ohms. "p.e": de la pleine échelle.
www
www.GlobalTestSupply.com
reedinstruments
com
4
Pantone 534 Blue Pantone 123 Yellow
Pantone 485 Red Pantone 123 Yellow
Pantone 534 Blue
Black
Rich Black - 20/20/20/100
Blue - 100/80/30/5 Yellow - 0/27/100/0
Red - 10/100/100/5 Yellow - 0/27/100/0
Blue - 100/80/30/5
Mode d’emploi
Source de courant
1. Insérez la che banane du l d’essai noir dans la prise négative (COM) et la che banane du l d’essai rouge dans la prise positive (mV-mA).
2. Réglez le sélecteur de fonctions à la position "mA source".
3. Appuyez sur le bouton "0~19.9 mA" pour une résolution d’afchage de 0.01 mA (l’afchage maximal est de 19.99 mA); appuyez sur le bouton "0~24 mA" pour une résolution d’afchage de 0.1 mA.
4. Ajustez le bouton "CAL ADJUST" pour correspondre à la valeur d’afchage du courant de sortie.
Mesure de courant
1. Insérez la che banane du l d’essai noir dans la prise négative (COM) et la che banane du l d’essai rouge dans la prise positive (mV-mA).
2. Réglez le sélecteur de fonctions à la position "mA measure".
3. Appuyez sur le bouton "0~19.9 mA" pour une résolution d’afchage de 0.01 mA (l’afchage maximal est de 19.99 mA); appuyez sur le bouton "0~24 mA" pour une résolution d’afchage de 0.1 mA.
4. Coupez l’alimentation électrique du circuit à l’essai, puis ouvrez le circuit au point là où vous désirez mesurer le courant.
5. Touchez la pointe de la sonde d’essai noire sur le côté négatif du circuit, et touchez la pointe de la sonde d’essai rouge sur le côté positif du circuit. Lisez la valeur de courant sur l’écran.
www
www.GlobalTestSupply.com
reedinstruments
com
5
Pantone 534 Blue Pantone 123 Yellow
Pantone 485 Red Pantone 123 Yellow
Pantone 534 Blue
Black
Rich Black - 20/20/20/100
Blue - 100/80/30/5 Yellow - 0/27/100/0
Red - 10/100/100/5 Yellow - 0/27/100/0
Blue - 100/80/30/5
Alimentation avec boucle deux fils et mesure de courant
1. Insérez la che banane du l d’essai noir dans la prise négative (COM) et la che banane du l d’essai rouge dans la prise positive (mV-mA).
2. Réglez le sélecteur de fonctions à la position "Power/mA measure".
3. Appuyez sur le bouton "0~19.9 mA" pour une résolution d’afchage de 0.01 mA (l’afchage maximal est de 19.99 mA); appuyez sur le bouton "0~24 mA" pour une résolution d’afchage de 0.1 mA.
4. Ouvrez le circuit qui va être mesuré et raccordez la sonde d’essai rouge et la sonde d’essai noire de façon sécuritaire en série avec la charge dans laquelle on désire mesurer le courant.
Source de tension mV en courant continu
1. Insérez la che banane du l d’essai noir dans la prise négative (COM) et la che banane du l d’essai rouge dans la prise positive (mV-mA).
2. Réglez le sélecteur de fonctions à la position "mV source".
3. Ajustez le bouton "CAL ADJUST" pour générer la tension (mV) pour correspondre à la valeur d’afchage de sortie.
Remplacement de la pile
Lorsque la capacité des piles est épuisée ou tombe en dessous de la tension de fonctionnement, le mot "BAT" apparaîtra sur la partie gauche de l’afchage ACL. La pile devrait être remplacée.
1. Débranchez les ls d’essai du compteur.
2. Ouvrez la porte du compartiment de la pile en dévissant les vis à l’aide d’un tournevis à tête cylindrique cruciforme.
3. Insérez la pile dans le compartiment en respectant les polarités.
4. Remettez en place la porte du compartiment. Fixez-la solidement avec les deux vis.
www
www.GlobalTestSupply.com
reedinstruments
com
6
