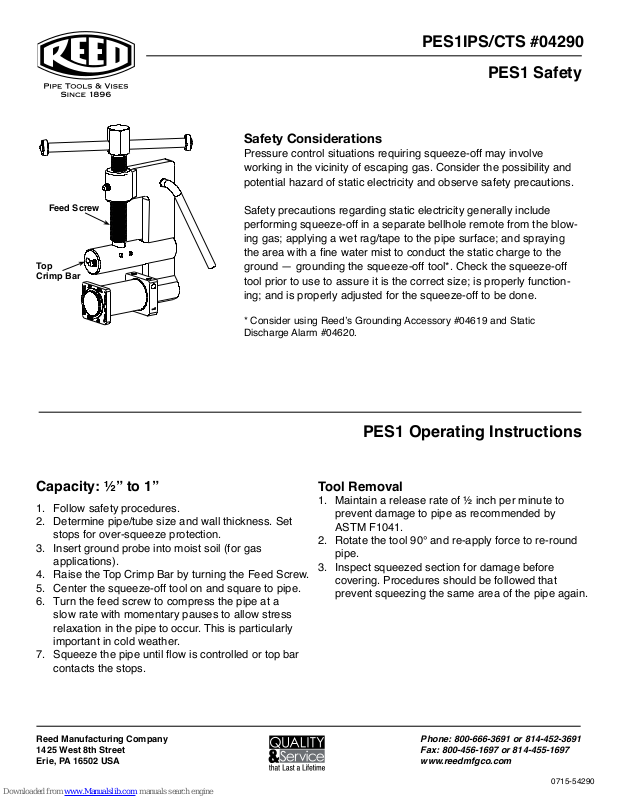

PES1IPS/CTS #04290
PES1 Safety
Safety Considerations
Pressure control situations requiring squeeze-off may involve
working in the vicinity of escaping gas. Consider the possibility and
potential hazard of static electricity and observe safety precautions.

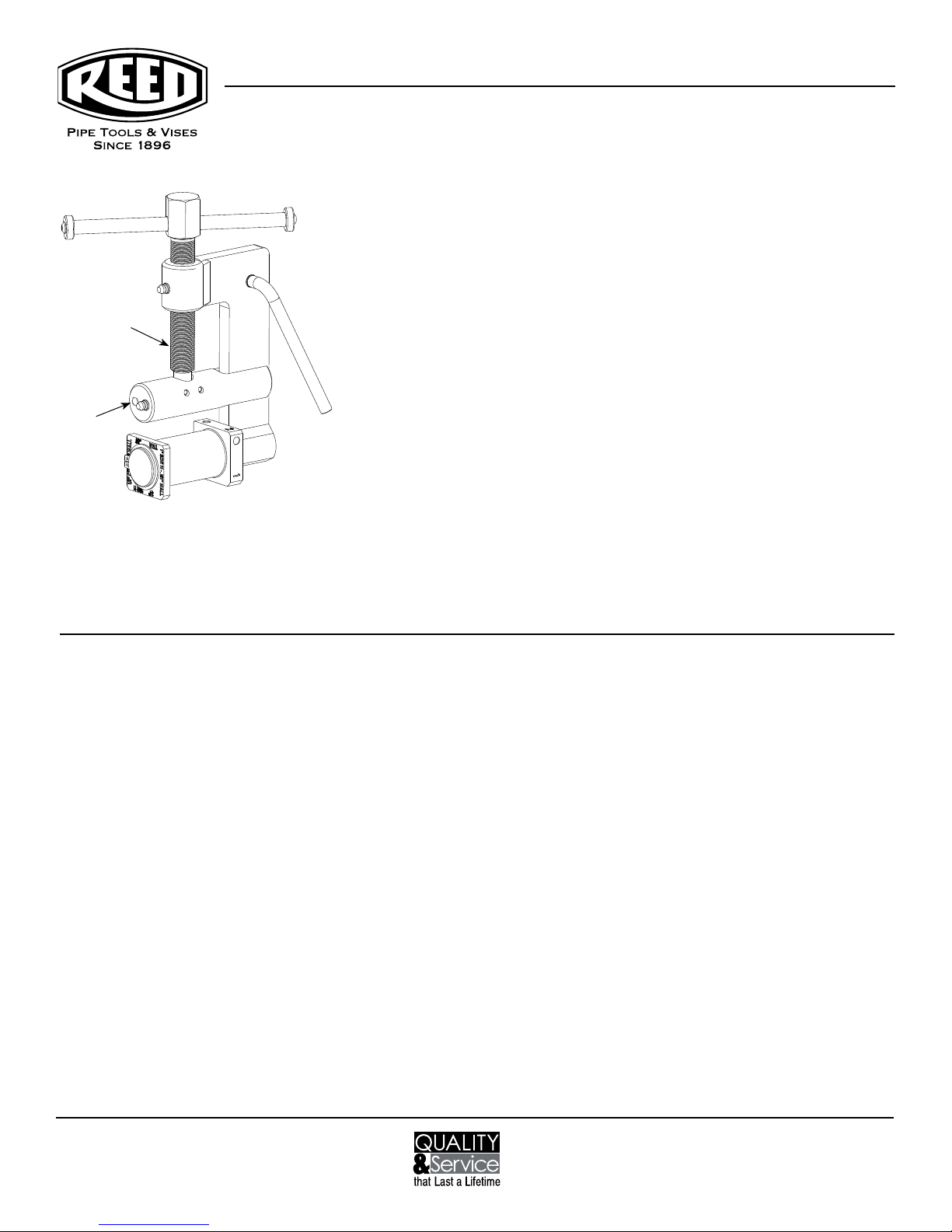

Feed Screw
Safety precautions regarding static electricity generally include
performing squeeze-off in a separate bellhole remote from the blowing gas; applying a wet rag/tape to the pipe surface; and spraying
the area with a ne water mist to conduct the static charge to the
Top
Crimp Bar
ground — grounding the squeeze-off tool*. Check the squeeze-off
tool prior to use to assure it is the correct size; is properly functioning; and is properly adjusted for the squeeze-off to be done.
* Consider using Reed’s Grounding Accessory #04619 and Static
Discharge Alarm #04620.
Capacity: ½” to 1”
1. Follow safety procedures.
2. Determine pipe/tube size and wall thickness. Set
stops for over-squeeze protection.
3. Insert ground probe into moist soil (for gas
applications).
4. Raise the Top Crimp Bar by turning the Feed Screw.
5. Center the squeeze-off tool on and square to pipe.
6. Turn the feed screw to compress the pipe at a
slow rate with momentary pauses to allow stress
relaxation in the pipe to occur. This is particularly
important in cold weather.
7. Squeeze the pipe until ow is controlled or top bar
contacts the stops.
PES1 Operating Instructions
Tool Removal
1. Maintain a release rate of ½ inch per minute to
prevent damage to pipe as recommended by
ASTM F1041.
2. Rotate the tool 90° and re-apply force to re-round
pipe.
3. Inspect squeezed section for damage before
covering. Procedures should be followed that
prevent squeezing the same area of the pipe again.
Reed Manufacturing Company
1425 West 8th Street
Erie, PA 16502 USA
Phone: 800-666-3691 or 814-452-3691
Fax: 800-456-1697 or 814-455-1697
www.reedmfgco.com
0715-54290
Page 2

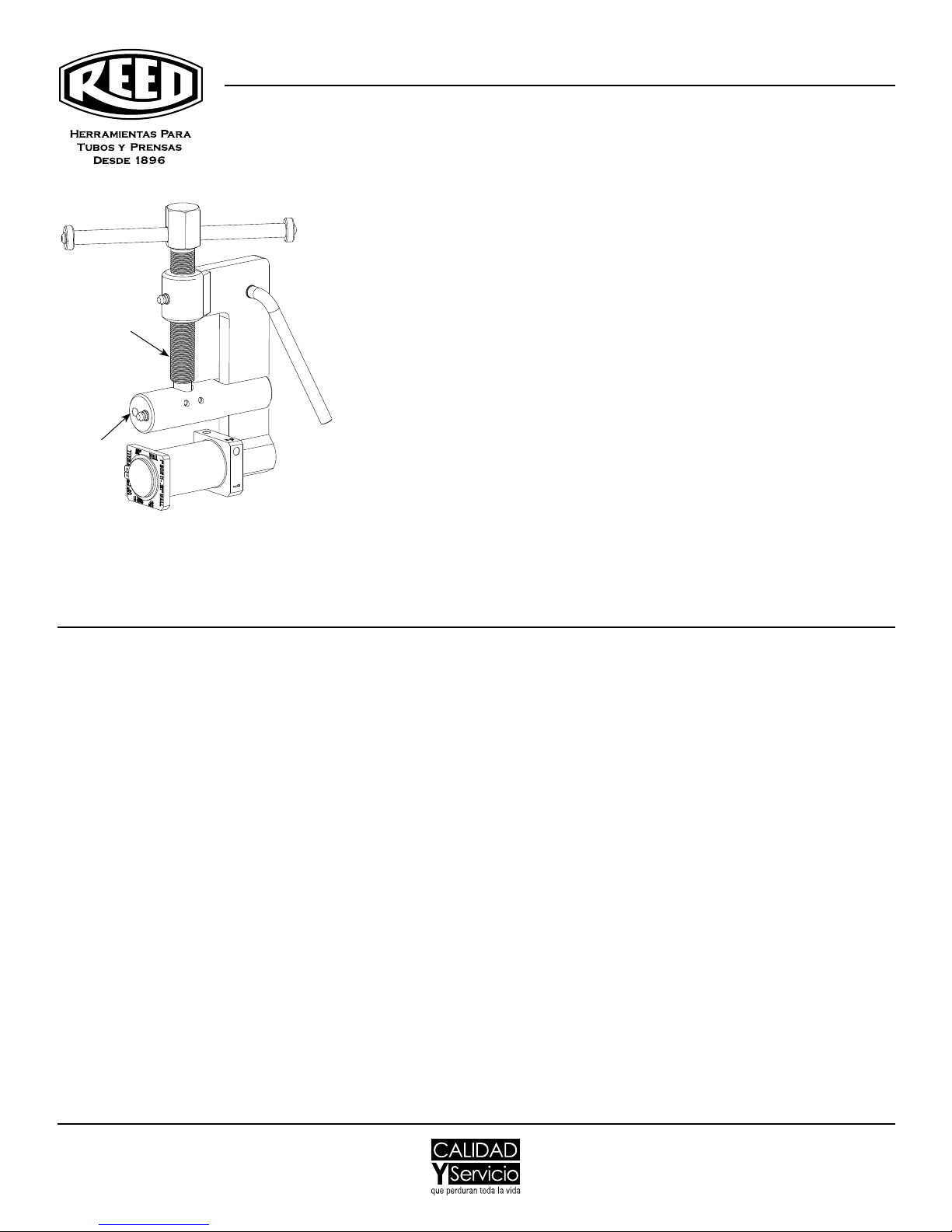

Husillo
de avance
Barra de
plegado
superior
PES1IPS/CTS #04290
Seguridad de PES1
Consideraciones sobre seguridad
Las situaciones de control de presión en las que se debe aplicar
compresión pueden requerir que se trabaje en las proximidades
de un escape de gas. Considere la posibilidad y el riesgo potencial
que genera la electricidad estática, y respete las precauciones de
seguridad.
Las precauciones de seguridad relacionadas con la electricidad
estática en general incluyen la realización de la compresión en un
pozo acampanado para el soldador por separado alejado del es-
cape de gas; la aplicación de un trapo/cinta húmedos a la supercie
de la tubería; y el rociado de la supercie con una niebla na de
agua para conducir la carga estática a tierra: conectando a tierra
la prensa de ujo (herramienta de compresión para tubos).* Controle dicha herramienta antes de usarla a n de garantizar que sea
del tamaño correcto, que funcione adecuadamente y que se haya
ajustado adecuadamente para la compresión que se desea realizar.
* Considere usar el Accesorio de polo a tierra Reed #04619 y la Alarma de
descarga estática #04620.
Capacidad: ½” a 1”
1. Siga los procedimientos de seguridad.
2. Determine el tamaño de la tubería/el tubo y el
espesor de la pared. Coloque topes de
protección contra la compresión excesiva.
3. Inserte la sonda de tierra en suelo húmedo (para
aplicaciones de gas).
4. Eleve la barra de plegado superior para lo que
debe girar el husillo de avance.
5. Centre la prensa de ujo (herramienta de
compresión para tubos) sobre el tubo y en
escuadra con el mismo.
6. Gire el husillo de avance para comprimir el tubo
lentamente con pausas transitorias para
permitir que se alivie la tensión en el tubo. Esto
resulta especialmente importante en climas fríos.
7. Comprima el tubo hasta que se controle el ujo
o hasta que la barra superior haga contacto con
los topes.
Instrucciones operativas de PES1
Extracción de la herramienta
1. Mantenga una velocidad de liberación de ½
pulgada por minuto para evitar que se dañe el tubo
como se recomienda en virtud de la norma
ASTM F1041.
2. Gire la herramienta 90° y aplique nuevamente la
fuerza para volver a redondear el tubo.
3. Inspeccione la sección comprimida para detectar
daños antes de cubrir. Se deben seguir
procedimientos que eviten la compresión de la
misma supercie del tubo nuevamente.
Reed Manufacturing Company 1425
West 8th Street
Erie, PA 16502 EE. UU.
Teléfono: 800-666-3691 u 814-452-3691
Fax: 800-456-1697 u 814-455-1697
www.reedmfgco.com
0715-54290
