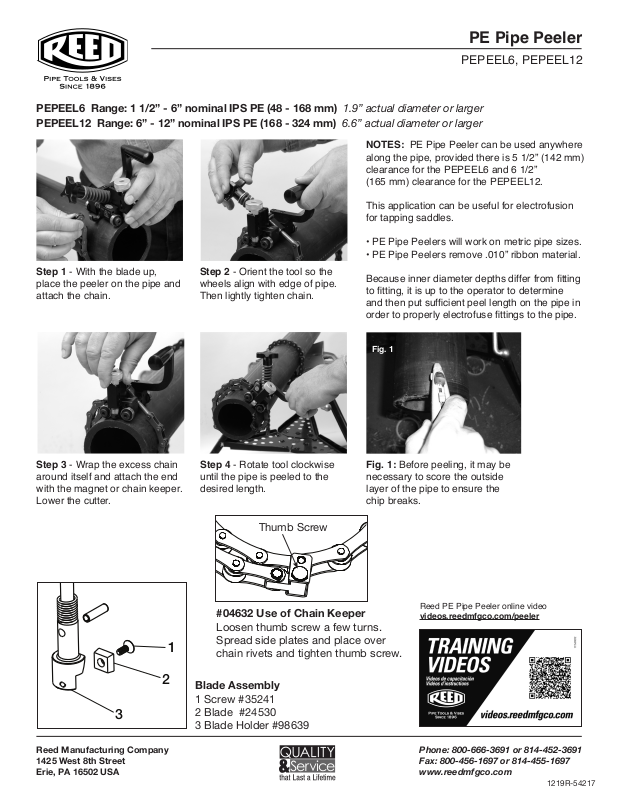

PE Pipe Peeler
PEPEEL6, PEPEEL12
PEPEEL6 Range: 1 1/2” - 6” nominal IPS PE (48 - 168 mm) 1.9” actual diameter or larger
PEPEEL12 Range: 6” - 12” nominal IPS PE (168 - 324 mm) 6.6” actual diameter or larger
NOTES: PE Pipe Peeler can be used anywhere
along the pipe, provided there is 5 1/2” (142 mm)
clearance for the PEPEEL6 and 6 1/2”
(165 mm) clearance for the PEPEEL12.
This application can be useful for electrofusion
for tapping saddles.
• PE Pipe Peelers will work on metric pipe sizes.
• PE Pipe Peelers remove .010” ribbon material.
Step 1 - With the blade up,
place the peeler on the pipe and
attach the chain.
Step 3 - Wrap the excess chain
around itself and attach the end
with the magnet or chain keeper.
Lower the cutter.
Step 2 - Orient the tool so the
wheels align with edge of pipe.
Then lightly tighten chain.
Step 4 - Rotate tool clockwise
until the pipe is peeled to the
desired length.
Thumb Screw
Because inner diameter depths differ from tting
to tting, it is up to the operator to determine
and then put sufcient peel length on the pipe in
order to properly electrofuse ttings to the pipe.
Fig. 1
Fig. 1: Before peeling, it may be
necessary to score the outside
layer of the pipe to ensure the
chip breaks.
2
3
Reed Manufacturing Company
1425 West 8th Street
Erie, PA 16502 USA
1
#04632 Use of Chain Keeper
Loosen thumb screw a few turns.
Spread side plates and place over
chain rivets and tighten thumb screw.
Blade Assembly
1 Screw #35241
2 Blade #24530
3 Blade Holder #98639
Reed PE Pipe Peeler online video
videos.reedmfgco.com/peeler
Phone: 800-666-3691 or 814-452-3691
Fax: 800-456-1697 or 814-455-1697
www.reedmfgco.com
1219R-54217
Page 2
Instrucciones para el Pelador para tubos de PE
PEPEEL6, PEPEEL12
PEPEEL6 Rango: 1 1/2” - 6” nominal IPS PE (48 - 168 mm) 1.9” de diámetro real, o mayor
PEPEEL12 Rango: 6” - 12” nominal IPS PE (168 - 324 mm) 6.6” de diámetro real, o mayor
Paso 1 - Con la hoja orientada
hacia arriba, ubique el pelador
sobre el tubo y sujete la cadena.
NOTAS: El pelador para tubos de PE se puede usar en cualquier lugar a lo
largo del tubo, siempre que haya un espacio libre de 5 1/2” (142 mm) para el
PEPEEL6 y un espacio libre de 6 1/2” (165 mm) para el PEPEEL12.
Esta aplicación puede resultar útil para la electrofusión para las monturas de
aterrajar.
• El pelador para tubos de PE funciona en tamaños de tuberías métricas.
• Los peladoras PE retiran listones de .010” del material.
Debido a que las profundidades de diámetro interiores dieren de una conexión
a otra, depende del operario determinar y luego poner una longitud de pelado
suciente en el tubo a n de realizar una electrofusión adecuada de las conexiones al tubo.
Paso 2 - Oriente la herramienta
de manera que las cuchillas
queden alineadas con el borde
del tubo. Luego ajuste ligeramente la cadena.
Paso 3 - Enrosque la cadena
sobrante sobre sí misma y sujete
el extremo con el imán o soporte
de cadena. Baje el cortatubos.
Fig. 1
Teléfono: 814-452-3691 Fax: 814-455-1697 www.reedmfgco.com/es/
Instructions pour Peleuse de tuyau PE
Plage du PEPEEL6 : PE de 1 1/2 à 6 po IPS nominal (48 à 168 mm) 1,9 po ou plus de diamètre réel
Plage du PEPEEL12 : PE de 6 à 12 po IPS nominal (168 à 324 mm) 6,6 po ou plus de diamètre réel
Paso 4 - Gire la herramienta
en el sentido de las agujas del
reloj hasta que se pela la tubería
hasta la longitud deseada.
Fig. 1: Antes del raspado, puede ser
necesario marcar la capa exterior del tubo
para asegurar que se rompa la viruta.
Video en línea del pelador de Reed
videos.reedmfgco.com/peeler
PEPEEL6, PEPEEL12
Étape 1 - La lame vers le haut,
placer peleuse et attacher la
chaîne.
REMARQUES : Peleuse de tuyau PE peut être utilisé n’importe où sur le
tuyau, à condition qu’il y ait un dégagement de 5 1/2 po (142 mm) pour le
PEPEEL6 et de 6 1/2 po (165 mm) pour le PEPEEL12.
Cette application peut être utile pour l’électrofusion des selles de
raccordement.
• Peleuse de tuyau PE peut être utilisé sur des tuyaux métriques.
• Peleuse de tuyau PE retirent une épaisseur de matériel de 0,010 po.
Étant donné que les profondeurs de diamètre intérieur diffèrent d’un raccord
à l’autre, c’est à l’opérateur de déterminer et ensuite de peau une longueur
sufsante sur le tuyau an d’électrofuser correctement les raccords au tuyau.
Étape 2 - Orienter l’outil an que
les roues soient alignées avec le
bord du tuyau. Puis serrer légèrement la chaîne.
Étape 3 - Enrouler l’excédent
de chaîne autour d’elle-même et
attacher l’extrémité à l’aide d’un
aimant ou porte-chaîne. Abaisser le
coupe-tube.
Fig. 1
Téléphone: 814-452-3691 Télécopieur: 814-455-1697 www.reedmfgco.com/fr/
Étape 4 - Faire tourner l’outil dans
le sens horaire jusqu’à ce que le
tuyau soit raclé sur la longueur
désirée.
Fig. 1: Avant le raclage, il pourrait être
nécessaire d’entailler la couche extéri-
eure du tuyau pour garantir le bris des
copeaux.
Vidéo en ligne du peleuse de tuyau PE
videos.reedmfgco.com/peeler
1219-54217
