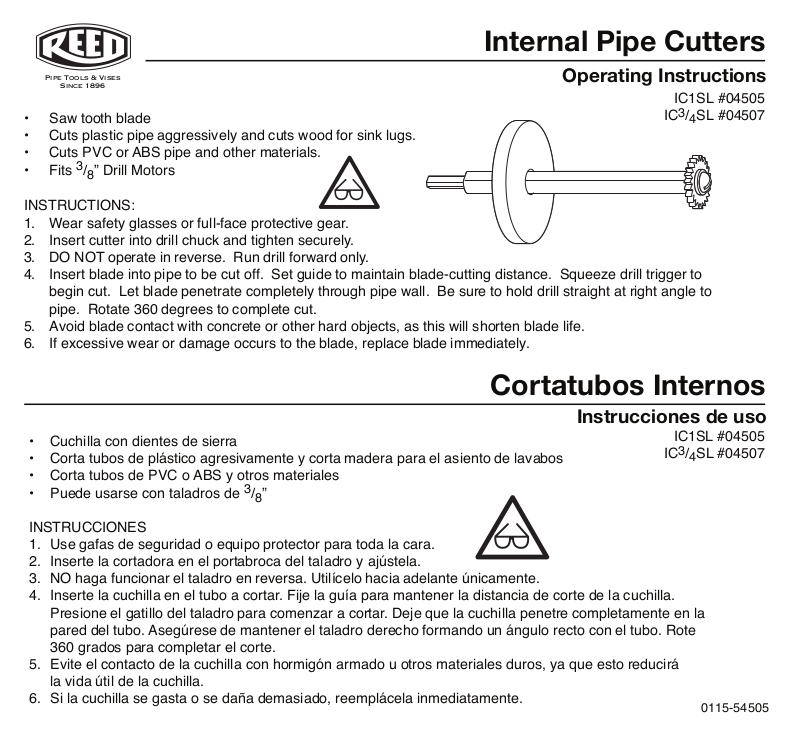

Page 1
Internal Pipe Cutters
Pipe Tools & Vises
Since 1896
• Saw tooth blade
• Cuts plastic pipe aggressively and cuts wood for sink lugs.
• Cuts PVC or ABS pipe and other materials.
• Fits
INSTRUCTIONS:
1. Wear safety glasses or full-face protective gear.
2. Insert cutter into drill chuck and tighten securely.
3. DO NOT operate in reverse. Run drill forward only.
4. Insert blade into pipe to be cut off. Set guide to maintain blade-cutting distance. Squeeze drill trigger to
5. Avoid blade contact with concrete or other hard objects, as this will shorten blade life.
6. If excessive wear or damage occurs to the blade, replace blade immediately.
3
/8” Drill Motors
begin cut. Let blade penetrate completely through pipe wall. Be sure to hold drill straight at right angle to
pipe. Rotate 360 degrees to complete cut.
Operating Instructions
IC1SL #04505
3
/4SL #04507
IC
Cortatubos Internos
Instrucciones de uso
• Cuchilla con dientes de sierra
• Corta tubos de plástico agresivamente y corta madera para el asiento de lavabos
• Corta tubos de PVC o ABS y otros materiales
• Puede usarse con taladros de
INSTRUCCIONES
1. Use gafas de seguridad o equipo protector para toda la cara.
2. Inserte la cortadora en el portabroca del taladro y ajústela.
3. NO haga funcionar el taladro en reversa. Utilícelo hacia adelante únicamente.
4. Inserte la cuchilla en el tubo a cortar. Fije la guía para mantener la distancia de corte de la cuchilla.
Presione el gatillo del taladro para comenzar a cortar. Deje que la cuchilla penetre completamente en la
pared del tubo. Asegúrese de mantener el taladro derecho formando un ángulo recto con el tubo. Rote
360 grados para completar el corte.
5. Evite el contacto de la cuchilla con hormigón armado u otros materiales duros, ya que esto reducirá
la vida útil de la cuchilla.
6. Si la cuchilla se gasta o se daña demasiado, reemplácela inmediatamente.
3
/8”
IC1SL #04505
3
/4SL #04507
IC
0115-54505
Page 2
Internal Pipe Cutters
Pipe Tools & Vises
Since 1896
Set Screw
Flat area must align
with set screw.
REPLACEMENT BLADES
Description Item Code Qty.
Saw Tooth Blades 04503 2/pk.
• Cuts pipe with 1
Saw Tooth Blades 04508 2/pk.
• Cuts pipe with
Abrasive Blades 04502 5/pk.
• Cuts pipe with 1
• Abrasive blades preferable for contact
with concrete or other hard surface.
1
/4” I.D. minimum
3
/4” I.D. minimum
1
/2” I.D. minimum
Cortatubos Internos
Guide
Shaft
CUCHILLAS DE REPUESTO
Descripción Código del artículo Cantidad
Cuchillas con dientes de sierra 04503 2/paquete
• Cortan tubos con un D.I. mínimo de
Cuchillas con dientes de sierra 04508 2/paquete
• Cortan tubos con un D.I. mínimo de
Cuchillas abrasivas 04502 5/paquete
• Cortan tubos con un D.I. mínimo de 1
• Se recomiendan cuchillas abrasivas para contacto con
hormigón armado u otras superficies duras.
Saw Tooth Blade
Washer
1
/4”
1
3
/4”
1
/2”
Screw
Reed Manufacturing Company
1425 West 8th Street
Erie, PA 16502 USA
/ Teléfono:
Phone
Fax: 814-455-1697 or 800-456-1697
www.reedm fgco.com
814-452-3691 or 800-666-3691
0115-54505
