Станок сверлильный

RDQ4116A

Наименование параметра

Значение параметра

Наименование, тип, модель

Сверлильный станок RDQ4116A

REDVERG

34

ВВЕДЕНИЕ

Уважаемый покупатель! Благодарим за доверие, которое Вы оказали, выбрав станок

сверлильный RDQ4116A (далее в тексте «станок»). Перед первым
использованием станка внимательно ознакомьтесь с инструкцией по эксплуатации! В
данной инструкции Вы найдете все указания, выполнение которых обеспечит
безопасную эксплуатацию и длительный срок службы станка. Все дополнительные
обязательные сведения об данном малогабаритном сверлильном станке размещены
в приложении А (вкладыш в инструкцию по эксплуатации станка).

СОДЕРЖАНИЕ

Основные технические данные.....................................................................3

Комплектность...............................................................................................4

Назначение и общие указания...........................................................................5

Графические символы безопасности............................................................5

Предупреждение для пользователя...............................................................6

Правила безопасности......................................................................................7

Подключение станка к источнику электропитания.............................10

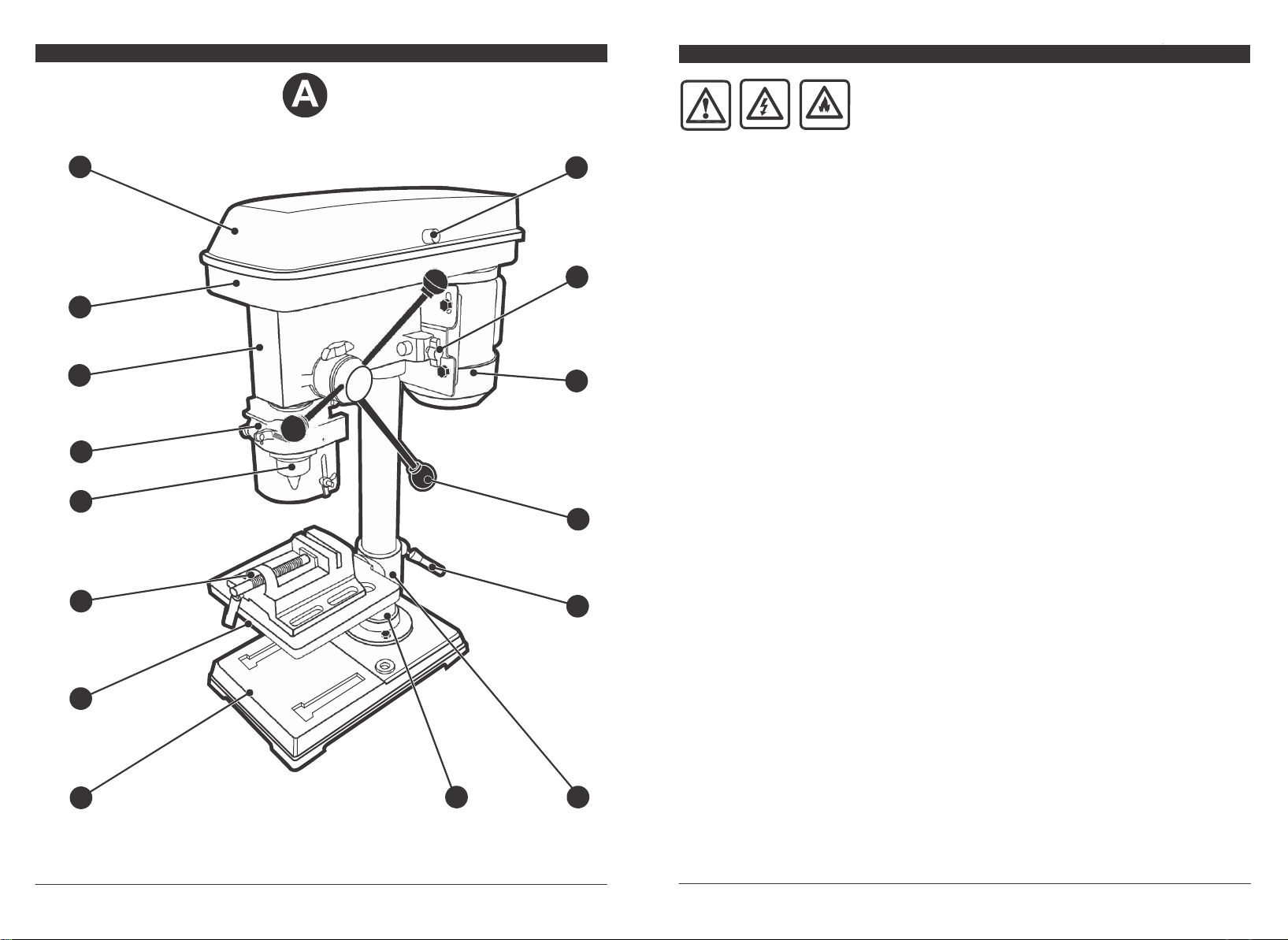

Устройство станка........................................................................................12

Подготовка к работе......................................................................................14

Работа на станке.............................................................................................19

Техническое обслуживание.............................................................................25

Транспортирование и правила хранения....................................................26

Утилизация........................................................................................................26

Неисправности и методы их устранения................................................27

Сведения о действиях при обнаружении неисправности.......................27

Брак при сверлении и меры его предупреждения.....................................28

Схема сборки.....................................................................................................29

Гарантия изготовителя................................................................................31

Приложение А — вкладыш в инструкцию по эксплуатацию (1 лист, А5)

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Основные технические данные

• Основные технические данные станка приведены в таблице 1.

Таблица 1 «Основные технические данные»

3

Напряжение электрической питающей

сети

220 В±10 %

Частота тока

50 Гц

Тип тока

переменный, однофазный

Номинальная потребляемая мощность

500 Вт

Диапазон диаметров хвостовиков
режущего инструмента зажимаемых в

сверлильный кулачковый патрон

Ø 1,5–16 мм

Степень защиты от попадания твердых

частиц и влаги, обеспечиваемая защит­ной оболочкой

IP 54

Класс защиты от поражения электриче­ским током

низковольтное оборудование I класса

Максимальный ход шпинделя

50 мм

Число ступеней скорости
вращения шпинделя

9

Диапазон скорости вращения шпинделя

420–2640 мин

-1

Скорость вращения шпинделя при

заданной ступени

420 / 640 / 660 / 840/ 860/ 990/ 1660/ 2040/

2640 мин

-1

Посадочное конусное отверстие свер­лильного патрона

В16

Размер рабочего стола

170 × 170 мм

Размер станочных тисков

2,5”

Габаритные размеры станка (L × B × H)

490 × 220 × 610 мм

Масса

24 кг

Наименование

Количество

Станок сверлильный RDQ4116A

1 шт.

REDVERG

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Продолжение таблицы 1

КОМПЛЕКТНОСТЬ

Комплектность станка

• Комплектность станка приведена в таблице 2.

Таблица 2 «Комплектность станка»

4 33

www.kraton.ru

Детали станка

1 комплект

Тиски станочные

1 шт.

Инструкция по эксплуатации

1 экз.

Коробка упаковочная

1 шт.

REDVERG

КОМПЛЕКТНОСТЬ

Продолжение таблицы 2

Примечание — в целях соблюдения требований технических условий на транспорти­рование и хранение изделия, станок поставляется потребителю в частично разобран­ном состоянии.

НАЗНАЧЕНИЕ И ОБЩИЕ УКАЗАНИЯ

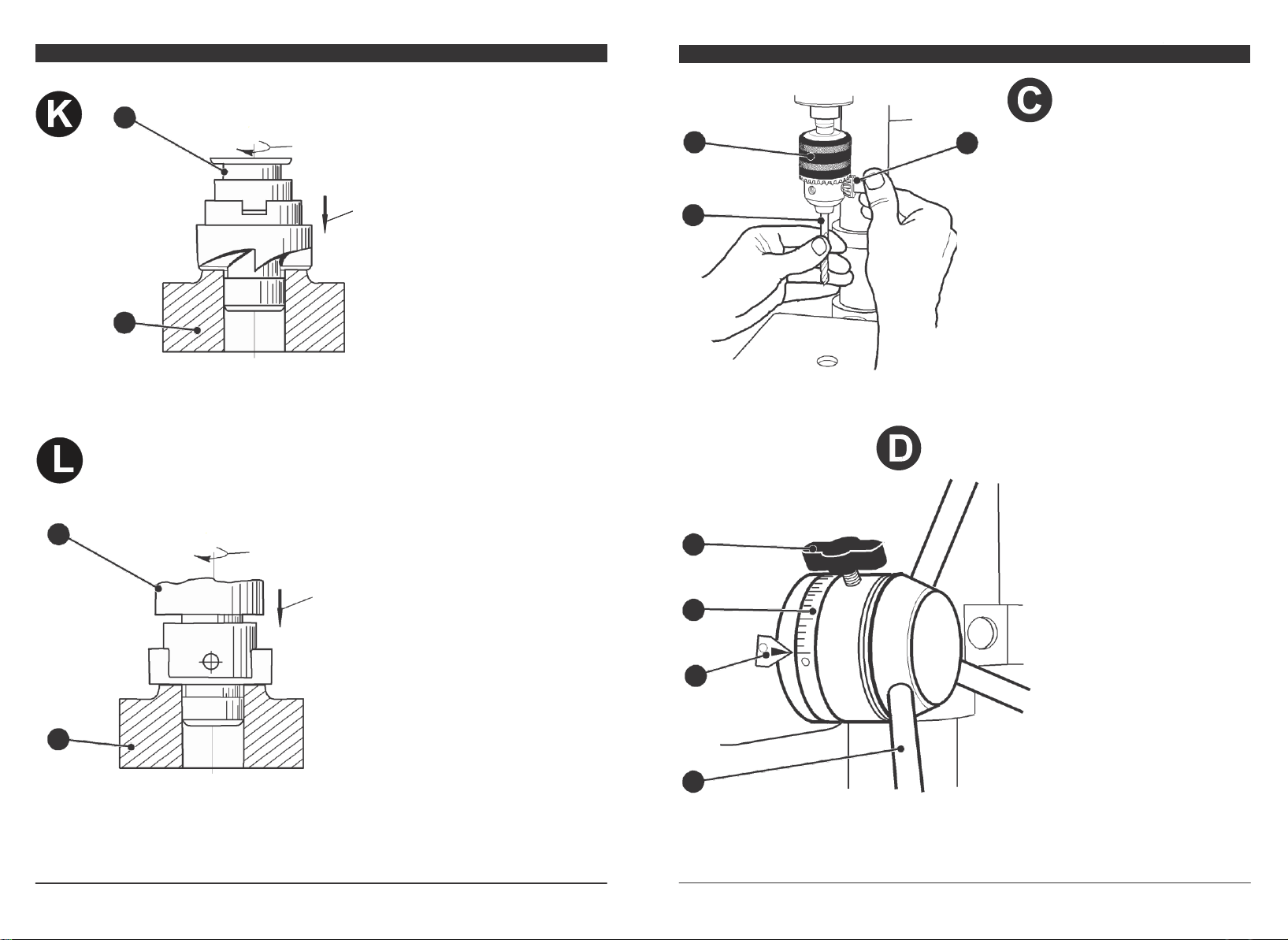

• Станок относится к типу универсаль-

ных одношпиндельных вертикально­сверлильных станок и предназначен для
сверления, зенкерования и развертыва­ния отверстий в металлах, твердых по­лимерных материалах и древесине. При
наличии специального режущего инстру­мента станок может использоваться для
выполнения других видов сверлильных
работ, таких как: зенкование, цекование,
растачивание и притирка обработанных
отверстий, вырезка дисков и колец из ли­стового материала.

• Станок предназначен для работы от од-
нофазной сети переменного тока напря­жением 220 В±10 % и частотой 50 Гц.

• Станок предназначен для эксплуатации
в следующих условиях:

— температура окружающей среды от +1
°С до +35 °С;
— относительная влажность воздуха до
80 % при температуре +25 °С.

• Станок не предназначен для использо-
вания во взрывоопасной и пожароопас­ной окружающей среде.

• В связи с постоянным техническим со-
вершенствованием конструкции станка
возможны некоторые отличия между при­обретенным Вами изделием и сведения­ми, приведенными в настоящей инструк­ции по эксплуатации, не влияющие на его
основные технические параметры и экс­плуатационную надежность.

32 5

ГРАФИЧЕСКИЕ СИМВОЛЫ БЕЗОПАСНОСТИ

ВНИМАНИЕ! Прочитайте и запомните разделы инструкции, где Вы встретите приве-

денные ниже графические символы. Данные разделы инструкции информируют Вас о

действиях, которые Вы обязаны выполнить для обеспечения Вашей личной безопас­ности и находящихся рядом людей, а также о мерах, необходимых для надежной и
долговечной эксплуатации станка.

Внимательно прочтите инструкцию по эксплуатации перед ис­пользованием станка

REDVERG

Производитель гарантирует надежность работы изделия при условии соблюдения всех
требований, указанных в настоящей инструкции по эксплуатации. Гарантийный срок

эксплуатации изделия составляет 12 месяцев со дня продажи фирмой-продавцом.

REDVERG

ГРАФИЧЕСКИЕ СИМВОЛЫ БЕЗОПАСНОСТИ

Опасность получения травмы или повреждения станка в случае не­соблюдения данного указания

Риск возникновения пожара

Опасность поражения электрическим током

Станок и его упаковка подлежат вторичной переработке (рецикли­рованию)

Беречь от загрязнений окружающую среду. Не сорить, поддержи­вать чистоту. Упаковку и упаковочные материалы станка следует
сдавать для переработки

ПРЕДУПРЕЖДЕНИЕ ДЛЯ ПОЛЬЗОВАТЕЛЯ

ВНИМАНИЕ! Не разрешается вносить какие-либо измене­ния в конструкцию станка без разрешения производителя.
Неавторизованное изменение конструкции станка и ис­пользование неоригинальных запасных частей может при-

вести к травме пользователя или поломке станка. Не подключайте станок к
сети электропитания до тех пор, пока внимательно не ознакомитесь с изло­женными в данной инструкции рекомендациями и не изучите его устройство,
применение, настройку, ограничения и возможные опасности.

6 31

1

Основание

2

Фланец

3

Шайба

4

Шайба 5 Болт 6 Направляющая колонна

7

Головка

8

Стержень

9

Ступица

10

Винт

11

Вал

12

Винт

13

Кольцо

14

Шкала

15

Винт

16

Указатель

17

Корпус

18

Ручка фиксирующая

19

Муфта опорная

20

Шкала

21

Рабочий стол

22

Шайба

23

Болт

24

Защитный экран в сборе

25

Сверлильный кулачковый патрон

26

Подшипник

27

Шпиндель

28

Гильза

29

Кольцо

30

Винт

31

Гайка

32

Пружина спиральная

33

Обойма

34

Гайка

35

Винт

36

Кронштейн

37

Пластина

38

Прижим

39

Шайба

40

Винт

41

Муфта

42

Шайба

43

Кабель электропитания

44

Коробка электровыключателей

45

Шайба

46

Винт

47

Кольцо стопорное

48

Подшипник

49

Ось

50

Шайба

51

Винт

52

Ремень

53

Шкив

54

Винт

55

Втулка

56

Шайба

57

Кольцо

58

Винт

59

Винт

60

Шайба

61

Винт

62

Шайба

63

Коробка приводного узла

64

Скоба

65

Шайба

66

Втулка

67

Винт

68

Шайба

69

Шайба

70

Гайка

71

Ось коленчатого узла

72

Шкив

73

Кольцо стопорное

74

Блок

75

Палец

76

Ось

77

Шайба

78

Болт

79

Пластина электродвигателя

80

Шайба

81

Гайка

82

Электродвигатель в сборе

83

Винт

84

Ремень

85

Шкив

86

Ключ

87

Ключ

REDVERG

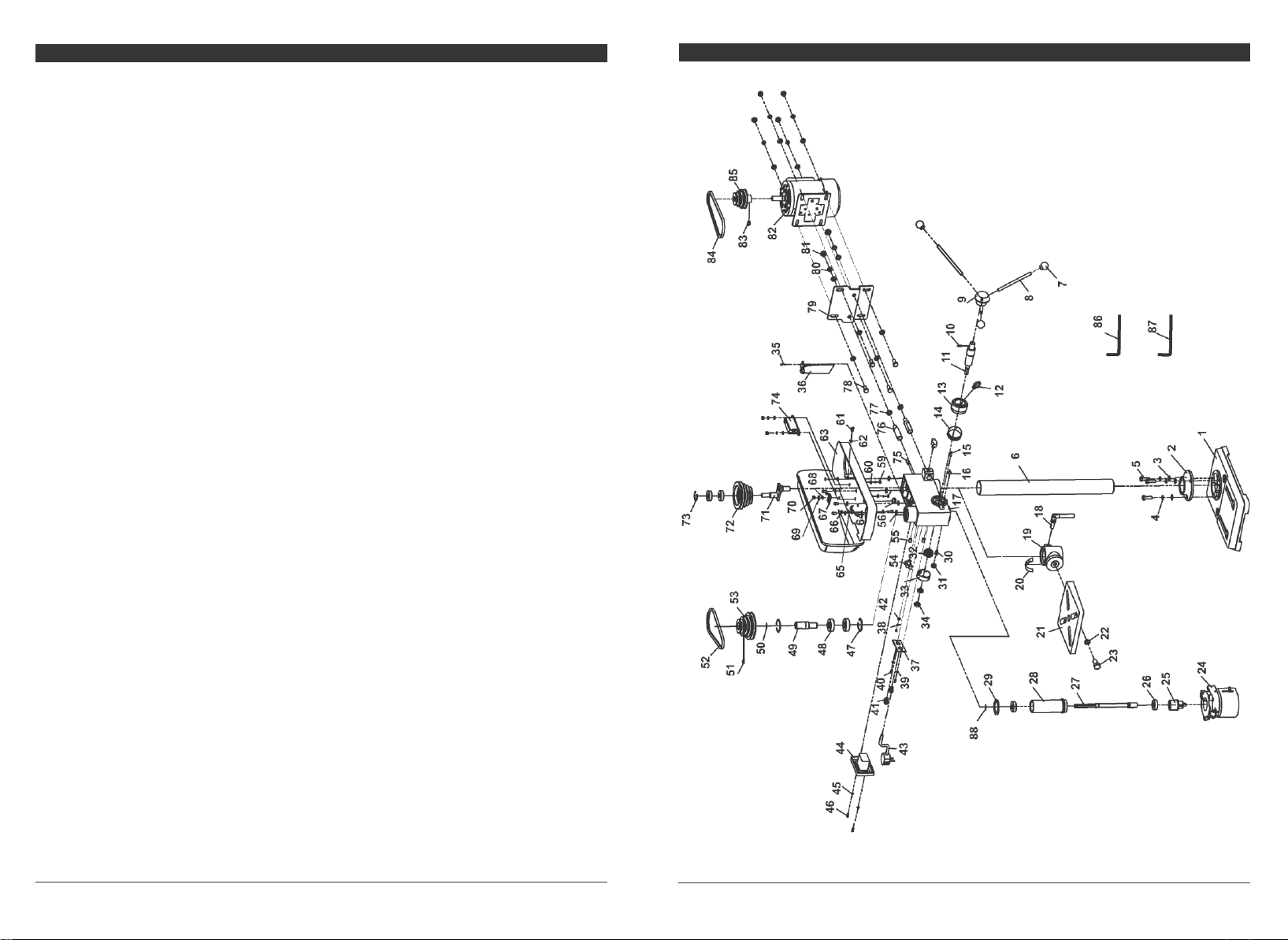

СХЕМА СБОРКИ

«Спецификация к схеме сборки станка»

30

ПРАВИЛА БЕЗОПАСНОСТИ

Чтобы свести к минимуму риск возникновения пожара, по­ражения электрическим током и получения травмы, при
работе со станком всегда следуйте указаниям инструкции
по правилам безопасности. Прежде чем приступить к рабо­те со станком, внимательно прочтите и запомните тре­бования правил безопасности. Бережно храните данную
инструкцию для дальнейшего использования.

Общие требования охраны труда

• ВНИМАНИЕ! Подключение станка, его

техническое обслуживание, ремонт и экс­плуатация должны соответствовать и осу­ществляться в соответствии с требовани­ями «Правил технической эксплуатации
электроустановок потребителей» и «Пра­вил техники безопасности при эксплуата­ции электроустановок потребителей».

• Персонал, производящий монтаж, тех-
ническое обслуживание и эксплуатацию
станка должен иметь квалификацию со­ответствующую выполняемой работе.

• Станок выполнен в соответствии с со-
временным уровнем техники, действую­щими нормами по технике безопасности и
отличается надежностью в эксплуатации.
Это не исключает, однако, опасности для
пользователя и посторонних лиц, а также
нанесения материального ущерба в слу­чае неквалифицированной эксплуатации
и использования не по назначению.

• К работе на станке могут быть допущены
лица не моложе 16 лет, прошедшие ме­дицинский осмотр и признанные годными
для выполнения данного вида работы,
прошедшие инструктаж, обучение и про­верку знаний по охране труда, пожарной
безопасности, оказанию первой довра­чебной помощи и имеющие квалификаци­онное удостоверение на право работы на
металлообрабатывающих сверлильных
станках.

• Станочник, совмещающий профессии,
должен быть обучен безопасным прие­мам работы на металлообрабатывающих
сверлильных станках и пройти инструк-

таж по охране труда на всех выполняе-
мых работах.

• Станочник должен:
— знать конструкцию станка, устройство
и назначение всех его частей, огражде­ний и предохранительных приспособле­ний, точки заземления электродвигателя
и пусковых устройств;
— уметь определять неисправности стан­ка, его устройств и механизмов;
— знать требования, предъявляемые к
режущему инструменту и правильные
способы его заточки и установки;
— знать и соблюдать режимы резания на
данном станке.

• Во время работы станочник должен
пользоваться средствами индивидуаль­ной защиты — спецодежда, спецобувь,
головной убор и средства защиты орга­нов слуха.

• Рабочее место и рабочая зона должна
иметь достаточное освещение. Свет, из­лучаемый от осветительных устройств,
не должен ослеплять глаза станочника.

• Для замены режущего инструмента,
приспособлений и других рабочих ор­ганов, очистки станка, уборки рабочего
места следует пользоваться специаль­ным ключом для сверлильного патрона и
слесарным инструментом (гаечный ключ,
отвертка и т.д.), и вспомогательными ин­струментами (крючком, лопатой или со­вком, щеткой, скребком и др.).

• На рабочем месте необходимо соблю-
дать правила пожарной безопасности. Ку­рение разрешается только в специально
отведенных для этого местах.

7
