ИНСТРУКЦИЯ

ПО ЭКСПЛУАТАЦИИ

ПИЛА ЭЛЕКТРИЧЕСКАЯ ЦЕПНАЯ REDVERG

RD-EC2200-16/ RD-EC2200-16S

1. ВВЕДЕНИЕ.

Предупреждение.

Отключите немедленно если

Не эксплуатировать во

Прочитайте руководство по

Надевайте индивидуальные

средства защиты.

Всегда вынимайте вилку из

электропиле.

Благодарим Вас за покупку цепной электрической пилы REDVERG. В данном руководстве приведены правила эксплуатации цепной электрической пилы. Перед

началом работ внимательно прочтите руководство. Эксплуатируйте инструмент в соответствии с правилами и с учетом требований безопасности, а так же руководствуясь здравым смыслом. Сохраните инструкцию, при необходимости Вы всегда можете

обратиться к ней.

В связи с изменениями в технических характеристиках содержание руководства, рисунки и схемы могут не полностью соответствовать приобретенному инструменту. Производитель оставляет за собой право вносить изменения в конструкцию отдельных деталей и узлов без предварительного уведомления. Имейте это в виду, читая

руководство по эксплуатации.

2. ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ.

ПРЕДУПРЕЖДЕНИЕ!

Поскольку пила является высокоскоростным инструментом для пиления древесины, должны быть предприняты специальные меры предосторожности для того, чтобы снизить вероятность возникновения несчастных случаев. Беспечность или неправильное использование этого прибора может стать причиной серьезных травм. Прочтите эту

инструкцию перед использованием и неукоснительно соблюдайте.

ВНИМАНИЕ — ОПАСНОСТЬ ОТДАЧИ!

Во время работы всегда крепко держите пилу обеими руками. Прежде чем приступать к работе, ознакомьтесь с указаниями по технике безопасности, которые содержатся в настоящем руководстве. Невыполнение соответствующих правил может привести к

серьезным травмам и механическим повреждениям.

ПРЕДОСТЕРЕГАЮЩИЕ НАКЛЕЙКИ.

эксплуатации, выполняйте все предостережения и инструкции

электропровод или вилка

оказались повреждёнными.

влажной среде, защитите от

попадания влаги.

розетки, прежде чем выполнить какую-либо работу на цепной

Инструкции по технике безопасности должны соблюдаться при пользовании цепной пилой. Для вашей собственной безопасности и безопасности окружающих, пожалуйста, прочитайте внимательно эту информацию перед использованием электропилы и содержите её в безопасном месте. Используйте цепную пилу только для распиливания древесины или предметов, сделанных из дерева. Использование пилы по другому назначению может быть опасным. Производитель не несёт материальную ответственность за повреждение инструмента в результате неправильного использования или использования его не по назначению. Чтобы предотвратить неправильное обращение с цепной пилой, пожалуйста, прочитайте инструкцию для пользователя, находящуюся в

упаковке, перед пользованием цепной пилой впервые. Вся информация по обращению с

цепной пилой имеет отношение к вашей личной безопасности. Попросите профессионала

показать вам как пользоваться цепной пилой.

редверг.рф

• Перед включением в электросеть, проверьте вилку и кабель на отсутствие повреждений. Если повреждение обнаружено, немедленно дайте специалисту устранить его.

• Никогда не пользуйтесь поврежденным и/или не соответствующим требованиям кабелями, соединителями, вилками, электрошнуром.

• Отключите пилу от источника тока.

• Всегда надевайте защитные очки и защитные перчатки при работе с цепной пилой.

• Всегда надевайте облегающую одежду, шлем и защитную обувь. Не носить во

время работы свободную одежду, шарф, галстук, украшения.

• Чтобы предотвратить повреждение слуха, надевайте наушники, шлем со

смотровым отверстием имеет преимущество.

• Удостоверьтесь, что под ногами устойчивая платформа во время работы с пилой.

• Содержите ваше рабочее место в чистоте.

• Для предотвращения поражения электрическим током не работайте во время

дождя, а также в сыром или влажном окружении — электродвигатель не является

влагозащищенным.

• Всегда вынимайте вилку из розетки, прежде чем выполнить какое либо действие над пилой.

• Цепной пилой может одновременно работать только один человек. Остальные должны находиться на безопасном расстоянии. Дети и особенно животные должны находиться вне места работ.

• Пила не должна касаться чего-либо во время включения.

• Держите пилу крепко обеими руками во время работы с пилой.

• Несовершеннолетние лица к работе с моторной пилой не допускаются, за

исключением лиц, проходящих обучение под надзором.

• Пилу разрешается передавать или давать во временное пользование(напрокат) только тем лицам, которые хорошо знакомы с данной моделью и обучены

обращаться с ней- при этом должна непременно прилагаться инструкция по

эксплуатации.

• Удостоверьтесь, что пила хранится в недоступном для детей месте.

• Пилой могут работать люди отдохнувшие, здоровые, т.е. в хорошем физическом

состоянии. Если вы начали уставать, сделайте во время перерыв. Пилой нельзя пользоваться после принятия алкоголя.

• Не работайте и не оставляйте пилу при плохой погоде: дождь, снег, град. Удостоверьтесь, что на рабочем месте достаточно света. Не используйте электрические инструменты в непосредственной близости от воспламеняющихся жидкостей или газов.

• Если пилой не пользуются какое-то время, её нужно сложить так, чтобы она не

представляла ни для кого опасности.

• Никогда не пользуйтесь пилой, стоя на лестнице, на дереве или на других нестабильных устройствах. Не пилите одной рукой.

• Электрический кабель должен быть всегда позади оператора.

• Рекомендуется применять только направляющие шины, пильные цепи и цепные

звездочки, рекомендуемые и поставляемые заводом-изготовителем. Эти

комплектующие оптимально согласованы с пилой и требованиям пользователя.

• Цепные пилы, которые используются снаружи помещения, должны быть подсоединены к заземлённому прерывателю.

• Используйте пилу по назначению только для пиления древесины. Не перегружайте пилу во время работы.

редверг.рф

• Используйте электрический кабель строго по назначению. Никогда не носите

электрические инструменты за кабель. Не дергайте за кабель, чтобы выдернуть штепсель из розетки. Защищаете кабель от нагревателей, масел и острых предметов.

• Для наружных работ используйте специально предназначенные для наружных работ удлинители, с соответствующей изоляцией.

• Древесина при пилении должна быть в устойчивом положении, желательно размещена на козлах.

• При работе на склонах работайте спиной к склону.

• Извлекайте пилу из дерева только, когда цепь, находится еще в движении. Если Вы

производите несколько распилов, отключайте пилу периодически.

• Не использовать пилу для извлечения застрявших в дереве предметов.

• Во время очистки от веток пилу необходимо поддерживать вдоль ствола дерева. Не

производите очистку кончиком шины.

• Очистка от веток с листьями должна производиться обученным персоналом! (Риск ранения!)

• Обращайте особое внимание на ветки под напряжением. Но отпиливайте свободно

свисающие ветки снизу.

• Никогда не стойте на стволе, производя очистку от веток.

• Пила не должна использоваться для работ в лесу, т.е. для валки леса и очистки от

веток. В связи с соединением электрического кабеля оператор не имеет необходимой мобильности, и его безопасность не гарантирована.

• На склоне оператор должен стоять с левой, правой или верхней стороны ствола или лежащего дерева, но никогда со стороны корня.

• Следите, чтобы стволы не покатились по направлению к вам. Отдача!

• Пила может отскочить, если конец шины (особенно верхняя четверть) случайно

наткнётся на дерево или другой твёрдый объект. В этом случае пила будет

двигаться бесконтрольно и ударит в сторону оператора со всей мощностью (риск

ранений!).

Для того чтобы предотвратить отдачу, пожалуйста, следуйте следующим инструкциям по технике безопасности:

• Не пилить верхним концом шины.

• Всегда начинайте распил, когда пила уже включена.

• Удостоверьтесь, что цепь достаточно наточена.

• Никогда не распиливайте более чем одну ветку за раз. Когда производите очистку

от веток, будьте осторожны, чтобы не задеть другие ветки.

• Когда производите распил ствола, обращайте внимание на стволы, расположенные близко друг от друга. Если возможно, пользуйтесь козлами.

• Перед переходом на другое место работы всегда вынимайте вилку из розетки и одевайте защитный чехол на шину.

редверг.рф

3. ОБЩАЯ ИНФОРМАЦИЯ. ОПИСАНИЕ ВНЕШНИХ

Поз.

Наименование.

Поз.

Наименование.

Задняя рукоятка.

Выключатель.

Электродвигатель.

Кнопка блокировки выключателя.

Передняя рукоятка.

Защита руки.

Рычаг тормоза цепи.

Крюк для фиксации электрокабеля.

Пильная цепь.

Электрический кабель.

Направляющая шина.

Крышка масляного бачка.

Гайка крепления крышки -

для RD-EC2200-16S.

Зубчатый упор.

Крышка шины.

Винт регулировки натяжки цепи,

для RD-EC2200-16

Указатель уровня масла.

3 4 5 6 7 8 9

УЗЛОВ.

для RD-EC2200-16; Система быстрой натяжки -

Для модели RD-EC2200-16S

редверг.рф

4. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.

Характеристики.

RD-EC2200-16

RD-EC2200-16S

Параметры сети.

220В/50Гц

Потребляемая мощность.

2200Вт

Длина шины.

40см

Шаг цепи.

3/8”

Количество ведущих звеньев.

Толщина ведущего звена.

1,3мм

Скорость движения цепи.

13,1 м/с

Объём масляного бака.

130мл

Уровень звуковой мощности.

112дБ(А)

Температурный режим эксплуатации.

-25 °С до +40°С

Система натяжки цепи.

Винт.

Быстрая натяжка.

Вес нетто/брутто.

5,45/6,3 кг

5,5/6,35 кг

Защитный кожух.

транспортировки цепной пилы.

Универсальный ключ (для RD-EC2200-16).

ВНИМАНИЕ! В связи с изменениями в технических характеристиках содержание

руководства, рисунки и схемы могут не полностью соответствовать приобретенному инструменту. Производитель оставляет за собой право вносить изменения в

характеристики и конструкцию отдельных деталей и узлов без предварительного уведомления.

КОМПЛЕКТАЦИЯ ИЗДЕЛИЯ.

Электрическая цепная пила- 1 шт.; Направляющая шина- 1 шт.; Цепь- 1шт.; Инструкция по эксплуатации- 1 шт.

ДОПОЛНИТЕЛЬНЫЕ АКСЕССУАРЫ.

Необходим для хранения и безопасной

С помощью ключа производятся работы по сборке и разборке основных элементов

электропилы и натяжки цепи.

5. ЭКСПЛУАТАЦИЯ ЦЕПНОЙ ЭЛЕКТРИЧЕСКОЙ

ПИЛЫ.

5.1. ПЕРЕД НАЧАЛОМ РАБОТЫ.

Помните, что рабочее напряжение в сети не должно отличаться от номинального

напряжения на двигателе более чем на 5%.

Перед началом работы проверьте безупречность внешнего рабочего состояния пилы.

Проверьте работу выключателя, исправность тормоза цепи. Проверьте правильность монтажа направляющей шины и пильной цепи, натяжение цепи. Проверьте наличие масла в баке для смазки цепи и работу масляного насоса.

При сборке и проведении сервисных работ убедитесь, что электропила отсоединена от

электрической сети.

редверг.рф

Для предотвращения повреждения рук при работе с пильной цепью всегда надевайте

ВНИМАНИЕ!

находиться в вертикальном положении (1).

• Открутите гайку крепления крышки

8 7 17

защитные перчатки.

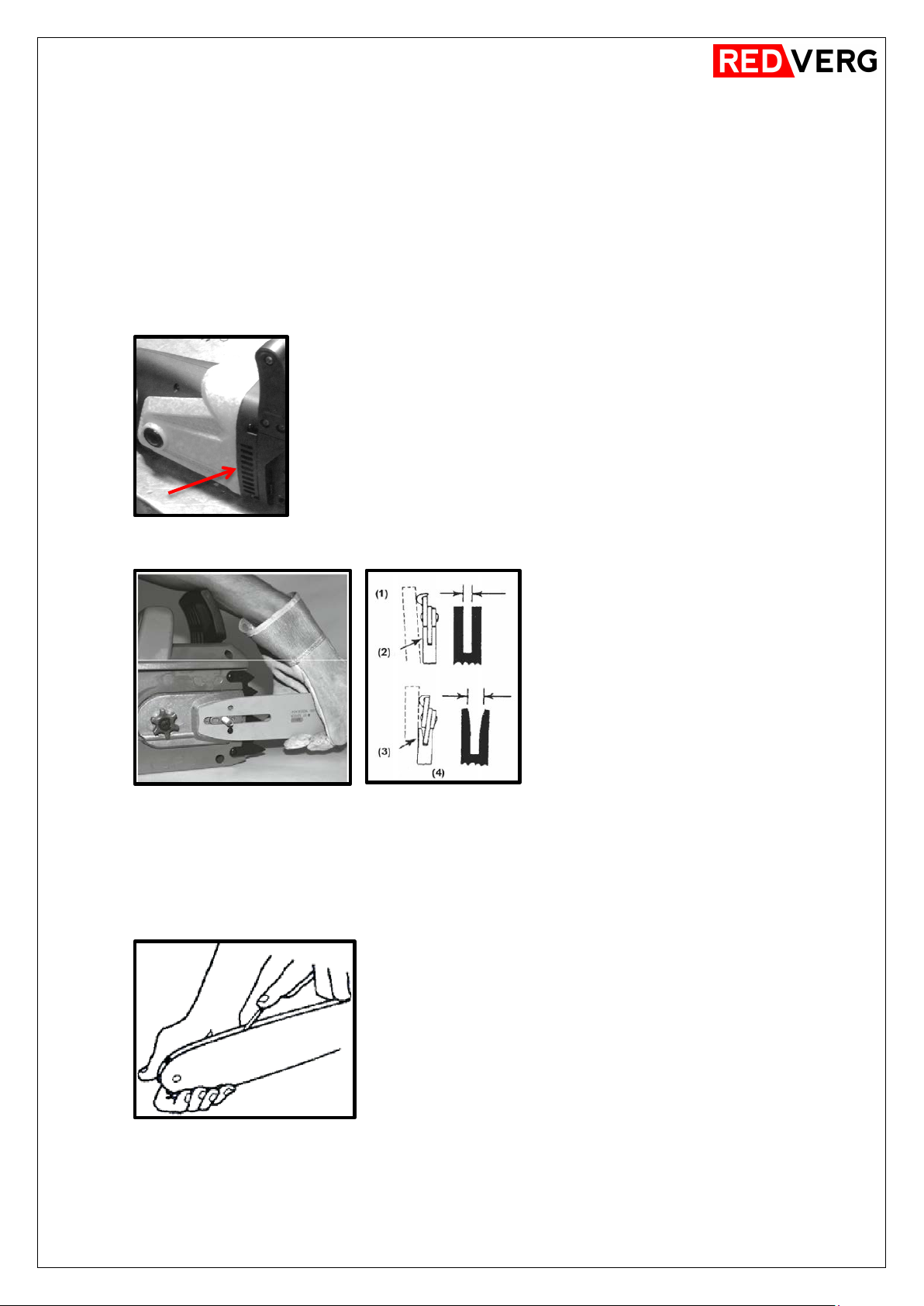

5.1.1. СБОРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПНОЙ ПИЛЫ.

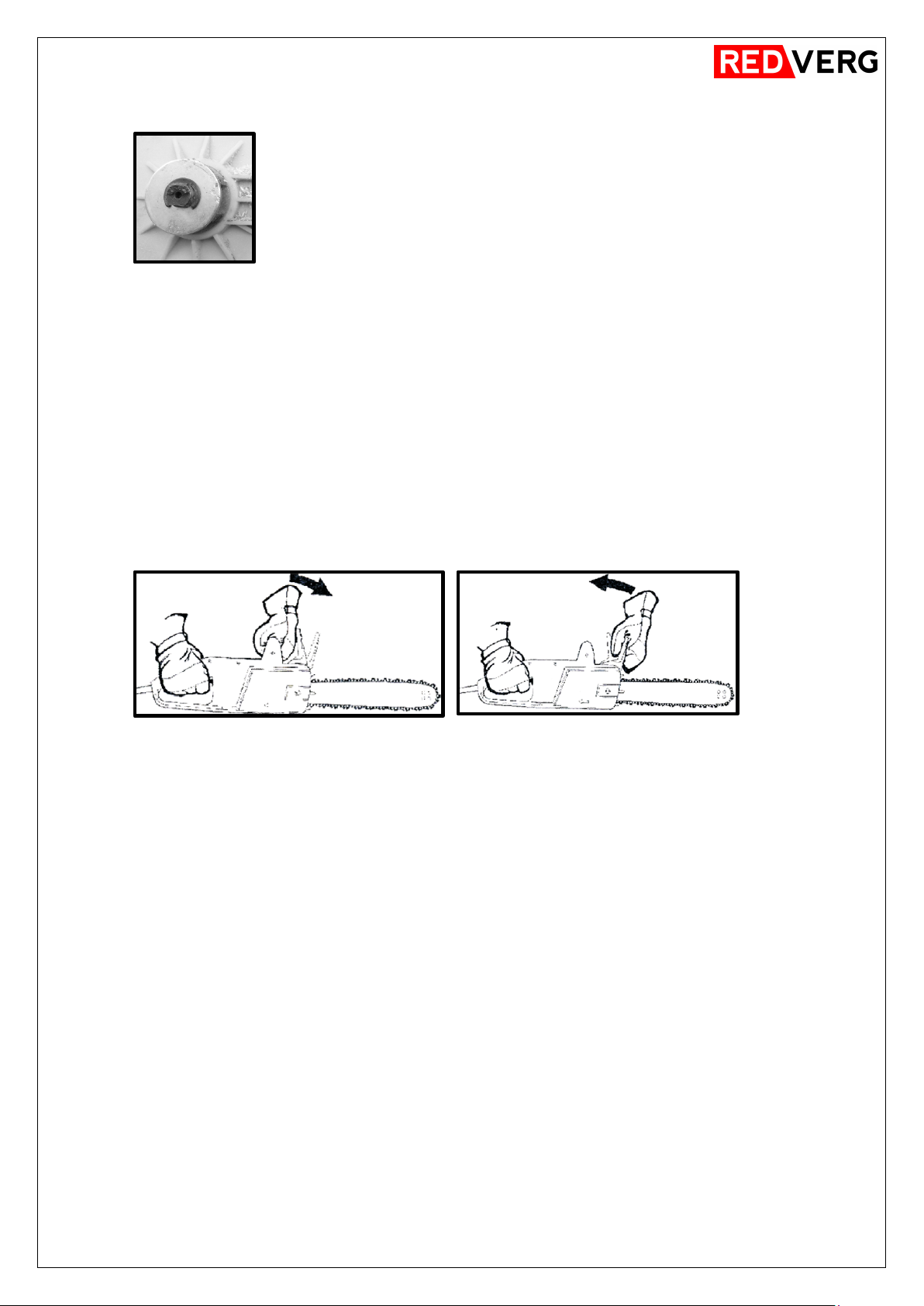

Ручка тормоза цепи должна во время работы

МОНТАЖ НАПРАВЛЯЮЩЕЙ ШИНЫ И ПИЛЬНОЙ ЦЕПИ (для RD-EC2200-16).

Монтаж направляющей шины и пильной цепи произведите в следующей

последовательности:

шины (7) и снимите крышку (8);

• Поворачивая болт (17) установите палец натяжения цепи (18) в крайнее левое положение;

• Наложите пильную цепь (5) на

направляющую шину (6), начиная с ведомой звездочки. Помните, что

режущая кромка пильного зуба должна быть установлена вперед (по

часовой стрелке).

• Установите шину с цепью на шпильку (19), одновременно наденьте цепь на ведущую звездочку (20). Палец натяжения цепи (18) должен при этом плотно войти

в отверстие (А) на шине;

• Придерживая шину, болтом натяжения цепи (17) произвести предварительную

натяжку пильной цепи;

• Придерживая шину, установите крышку (8) и закрутите рукой гайку (7);

• Слегка поднимите за передний конец шину вверх и произведите окончательное

натяжение пильной цепи. Пильная цепь должна при этом плотно прилегать к шине снизу, вверху на середине шины должна свободно вытягиваться из паза на высоту ведомого зуба.

• С помощью ключа произведите окончательную затяжку гайки (7), примерно на 1/4 оборота.

После начала работы цепь нагревается и натяжение цепи необходимо подрегулировать. После окончания работы или при длительных перерывах во время работы, цепь также

необходимо ослабить.

редверг.рф
