ДИЗЕЛЬНЫЕ ТЕПЛОВЫЕ ПУШКИ REDVERG
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
МОДЕЛИ:
RD-DHD10 RD-DHD30
RD-DHD20 RD-DHD50
Руководство по технике безопасности
Для безопасности пользователя и окружающих рекомендуется прочитать данное
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ и строго соблюдать указанные в нем
требования.
▲ Опасность
1. Строго запрещено использовать бензин, так как содержание в нем летучих
веществ очень высоко, что может привести к взрывам и неконтролируемым
возгораниям.
2. Ни в коем случае не использовать пушку в помещениях, где могут
присутствовать воспламеняемые пары, существует опасность взрыва, пожара
и обгорания.
3. Необходимо обеспечить соответствующую вентиляцию. Использовать
устройство только в хорошо проветриваемых помещениях, воздух в которых в
процессе эксплуатации должен регулярно обновляться (два раза в час),
горение при недостатке кислорода может вызвать отравление угарным газом.
▲ Предупреждение
1. Не использовать аэрозоли в помещении, где используется пушка, так как газ из
аэрозольного баллона может стать причиной возгорания и взрыва.
2. Не использовать оборудование в помещениях с горючими порошками
(бумажным мусором, древесными опилками, обрезками волокон), если они
окажутся затянутыми в пушку и накалятся, может произойти выброс частиц
порошка и искр, что приведет к возгоранию и опасности обгорания.
3. Ни в коем случае не закрывать воздухозаборное отверстие и нагревательный
блок, так как это может привести к перегреву и пожару.
4. Запрещено вносить изменения в конструкцию пушки, любая модификация
очень опасна, так как может привести к возникновению неисправности и
пожару.
5. Не подвергать устройство воздействию дождя или снега, не использовать его в
помещениях с повышенной влажностью. Всегда отсоединять устройство от
электрической сети перед проведением работ по техническому обслуживанию
и осмотром.
▲ Внимание
1. Для предотвращения возгорания во время работы запрещено оставлять
какие-либо изделия рядом с пушкой. Хранить все горючие материалы вдали от
пушки. Минимальные расстояния: Выпускная труба (передняя часть) 3 м,
воздухозаборное отверстие (задняя часть) 2 м, боковые стороны 2 м.
2. Во время работы необходимо убедиться, что поверхность пола не
перегревается, перегрев может стать причиной возгорания.
3. Не заправлять топливный бак в ходе работы, убедиться, что пушка перестала
работать, а пламя погасло. Заправка в ходе работы может стать причиной
пожара.
4. Перед использованием устройства необходимо убедиться, что напряжение и
частота в сети питания на месте использования соответствуют требованиям,
указанным в паспортной табличке.
Конструкция пушки
A． Выпускная труба горячего воздуха B. Верхний кожух C. Ручка D. Защитная
решётка впуска воздуха E. Блок двигателя( с компрессором) F. Крышка
топливного бака G. Силовой провод H. Указатель уровня топлива I． Топливный
бак J. Выключатель K. Панель управления L. Регулируемый термостат
A． Выпускная труба горячего воздуха B. Верхний кожух C. Ручка D. Защитная
решётка впуска воздуха E. Блок двигателя( с компрессором) F. Крышка
топливного бака G. Топливный бак H. Вилка I． Указатель уровня топлива J.
Нижняя трубка K. Выключатель L. Панель управления M. Регулируемый термостат
N. Колесо
Габариты
№
RD-DHD10
RD-DHD20
RD-DHD30
RD-DHD50
A
570mm
570mm
845mm
935мм
B
220mm
220mm
680mm
825мм
C
180mm
180mm
710mm
797мм
D
675mm
675mm
530mm
535мм
E
100mm
100mm
255mm
264мм
F
245mm
245mm
225mm
235мм
G
375mm
375mm
120mm
175мм
H
540mm
610мм
I
255mm
326мм
J
410mm
472мм
Монтаж колес и трубчатого каркаса(модели
RD-DHD30, RD-DHD50)
1. Вставить ось колеса в соответствующее отверстие нижнего трубчатого каркаса,
установить втулку G на обоих концах, надеть колесо F на ось колеса H, надеть
колпак колеса E.
2. Поставить корпус пушки на нижний трубчатый каркас B, убедиться, что 4
отверстия рамки рукоятки сориентированы по соответствующим 4 отверстиям
на нижнем трубчатом каркасе.
3. Вставить болты J в отверстия, разместить плоские шайбы D под нижней рамой
B и затянуть шестигранный болт C.
4. Вставить другие болты в соответствующие отверстия и затянуть их с помощью
отвертки аналогичным образом.
Технические параметры
Характеристики
RD-DHD
10
RD-DHD
20
RD-DHD
30W
RD-DHD
50W
Тепловая
мощность
кВт
10
20
30
50
БТЕ/ч
34120
68236
105000
170590
Ккал/ч
8600
17200
25800
43000
Поток
воздуха
куб.м/ч
590
590
700
760
Объём
топливного
бака л 12
10
19
38
Непрерывное
время
работы
ч
15
6 8 9
Тип топлива
Дизель
ное/Кер
осин
Дизель
ное/Кер
осин
Дизель
ное/Кер
осин
Дизель
ное/Кер
осин
Расход
топлива
кг/ч
0,8
1,6
2,4
4,2
Параметры
сети
В/Гц
220-240
/50
220-240
/50
220-240
/50
220-240
/50
Макс.темпер
атура на
выходе
град
175
250
250
300
Вес
кг
12,5
12,5
17,5
20
Габаритные
размеры
мм
680х280
х400
680х280
х400
770х310
х440
860х380
х460
Подготовка к эксплуатации
1、 Ни в коем случае не применять топливо с высоким содержанием летучих
веществ, например, бензин и т.д.;
2. Заправлять топливный бак горючим только после того, как работа пушки
остановлена, а пламя погасло;
3. Использовать керосин стандарта JIS1 или дизельное топливо с защитой от
замерзания, запрещено использование неочищенного дизельного топлива
или керосина;
4. Перед заполнением топливного бака установить фильтр бака;
5. При попадании дизельного топлива или керосина на тело человека немедленно
промыть участки тела с мылом во избежание возможного воспаления кожи;
6. После прекращения горения поверхность устройства остается очень горячей,
поэтому не следует касаться ее руками, а также допускать соприкосновения
масляного насоса и горелки во избежание ожогов или других травм.
◆ При отсутствии топлива (керосина или дизельного топлива) в
баке:
Заполнение топливного бака:
1. Убедиться, что устройство отключено от сети питания и выключатель находится
в положении OFF / «0»;
2. Установить устройство на прочную ровную поверхность, снять крышку
топливного бака и заполнить его топливом, предварительно установив
топливный фильтр. Не переполнять топливный бак пушки, уровень топлива
не должен превышать отметки, указанной на рисунке ниже;
3. Проверить, не осталось ли в топливном баке воды или отходов топлива, в
случае необходимости очистить его;
4. Заполнить бак керосином или дизельным топливом, предварительно установив
фильтр соответствующим образом, затем повернуть крышку топливного бака
по часовой стрелке и плотно затянуть.
Рисунок (заполнение топливного бака)
A. Крышка топливного бака B. Указатель уровня топлива
◆ При наличии топлива (керосина или дизельного топлива) в баке:
Внимание
1. Проверять устройство только после прекращения горения, предварительно
отключив его от сети питания;
2. Перед включением убедитесь в том, что не происходит утечки топлива; при
обнаружении утечки топлива не использовать устройство и обратиться к
поставщику;
3. Проверить содержимое топливного бака; если в нем присутствуют остатки воды
или отходы топлива, очистить его.
Работа
Внимание при включении:
1. Проверить содержимое топливного бака и убедиться в том, что топлива
достаточно;
2. Не приближать лицо к нагревающей части после включения, соблюдать
дистанцию не менее 3 метров от выпускной трубы горячего воздуха, не менее
2 метров сверху, не менее 2 метров справа и слева (см. рисунок ниже);
3. Прекратить работу при появлении дыма или необычного запаха;
4. Убедиться, что пушка включилась, прежде чем покинуть помещение.

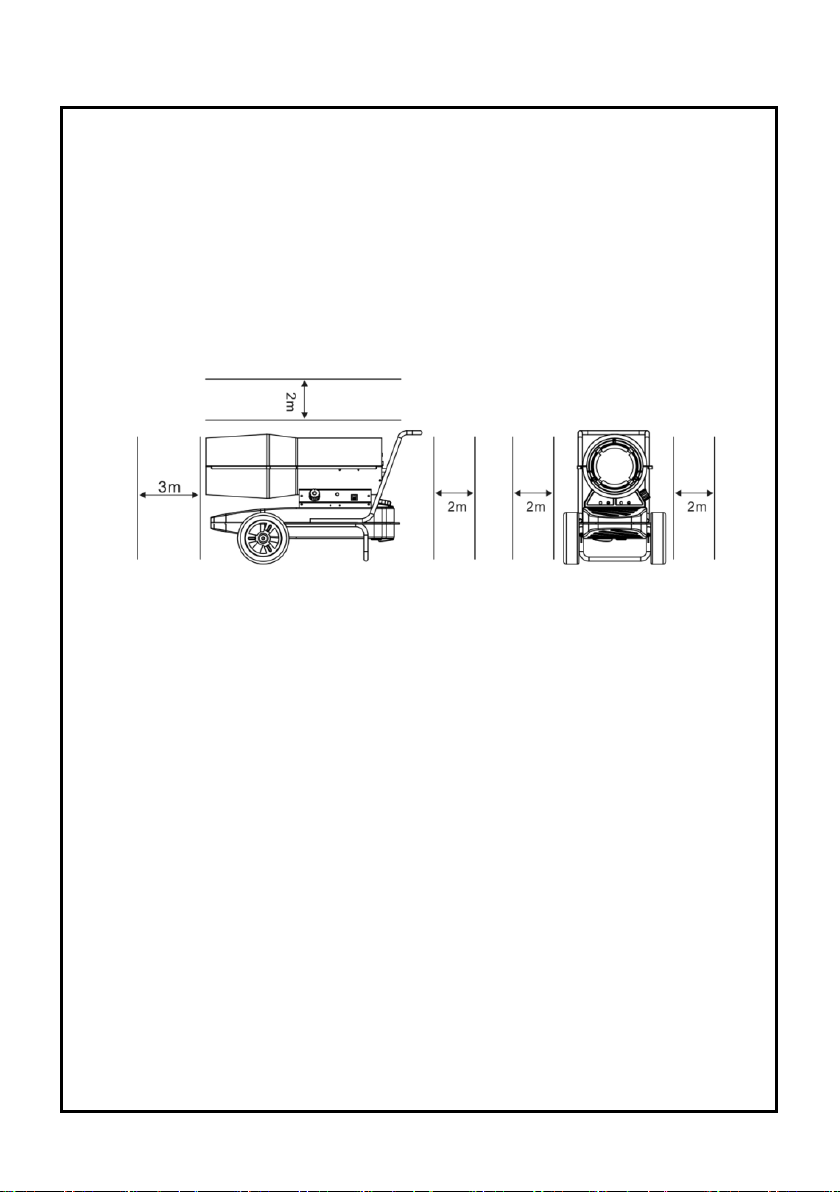

Безопасные дистанции
1. Открыть коробку, извлечь изделие, проверить, соответствуют ли требованиям
используемые на месте работы напряжение и частота, если указанные
требования соблюдены, использование устройства разрешено. В противном
случае использование запрещено.
2. Требования к окружающим условиям: хорошая вентиляция, негерметичность
помещения, доступ свежего воздуха; не использовать в офисе, спальных, жилых
комнатах и т.д.
3. Открыть крышку топливного бака и заполнить его топливом (керосином или
дизельным топливом), запрещено использование легкоиспаряющихся сырьевых
материалов, например, бензина, спиртового топлива и т.п. Необходимо
внимательно следить за стрелкой указателя уровня топлива, если стрелка
указателя указывает на «F» на табло, это означает, что топливный бак заполнен.
Остановить заправку, в противном случае топливо перельется через край. Затем
закрыть крышку топливного бака.
4. Запрещено размещать горючие вещества в радиусе менее 2 метров от
устройства. Несовершеннолетним лицам, а также лицам с умственными
отклонениями запрещается использовать устройство в отсутствие взрослых.
5. Подключить пушку к сети, загорится индикатор питания, перевести
выключатель в положение «I»
Затем произвести настройку с помощью поворачиваемого регулятора настройки
термостата.
.
Когда установленная термостатом температура превышает температуру
окружающей среды, устройство начинает работу; если установленная
температура становится ниже температуры окружающей среды, устройство
прекращает работу.
6. Если в ходе работы появляется пламя, открыть белую крышку регулировочного
винта,
,
расположенную на задней стороне блока двигателя, отрегулировать винт с
помощью отвертки с плоским шлицем, поворачивая его против часовой стрелки
до тех пор, пока пламя не прекратит вырываться наружу. Затем закрыть белую
крышку регулировочного винта; если в ходе работы устройство недостаточно
нагревается или если при наличии топлива оно прекращает поступать, повернуть
белую крышку регулировочного винта, расположенную на задней стороне блока
двигателя, отрегулировать винт с помощью отвертки с плоским шлицем,
поворачивая его по часовой стрелке до того момента, когда устройство начнет
работу, затем закрыть белую крышку регулировочного винта. Индикатор
загорается, когда устройство работает: при возникновении проблем индикатор
мигает.
7. Внимание, не блокировать впускное отверстие в ходе работы, не касаться
горячих деталей.
8. Для отключения перевести регулятор температуры на минимум, затем
выключить устройство, наконец, отключить силовой провод от сети питания. Если
устройство необходимо упаковать, его необходимо полностью охладить перед
упаковкой.
Внимание:
Во время работы пушки не допускать перегрева напольного покрытия во
избежание возгорания.
Тушение
Внимание
1. После выключения пушки необходимо убедиться, что пламя погасло.
2. Перевести выключатель в положение «0», подождать, когда вентилятор
перестанет работать, а индикатор погаснет, затем отключить пушку от сети.
Устройство защиты
Защита от угасания пламени: Фотоэлемент контролирует пламя в камере
сгорания в нормальном режиме работы. При обнаружении угасания пламени,
фотоэлемент отключает электромагнитный клапан, подача топлива
автоматически прекращается, вентилятор продолжает работу в течение 90
секунд, затем отключается.
Защита от сбоев подачи электроэнергии: в случае прекращения подачи
электропитания пушка отключается, оставаясь подключенной к сети питания,
выключатель остается в положении «ON» (вкл.). При появлении напряжения
индикатор загорится, но устройство не начнет работать. Для запуска повторить
процедуру включения.
Принцип работы
A． Камера сгорания B. Свеча зажигания C. Лопасть вентилятора
D. Эл.Двигатель E. Насос(компрессор) F. Впускной воздушный фильтр
G. Выпускной воздушный фильтр H. Топливный бак I. Детектор
J. Воздухоподводящая труба K. Огнеупорная пластина L.Топливная форсунка
M. Топливная трубка
Описание принципа работы.
Открыть топливную крышку, залить керосин / дизельное топливо. Закрыть
топливную крышку и подключить устройство к сети питания. Перевести
выключатель в положение «1», двигатель начнет работу, Устройство включается
автоматически, когда установленная температура превышает температуру
помещения. Устройство начинает работать, свеча зажигания загорается.
Устройство оборудовано электрическим насосом(компрессором), с помощью
которого воздух проходит по линии подачи воздуха, соединенной с устройством
забора топлива, а затем через форсунку в сопло горелки. Когда воздух проходит
перед устройством забора топлива, топливо поднимается из топливного бака в
форсунку горелки. Затем топливо и воздушная смесь впрыскивается в камеру
сгорания в виде мелкодисперсного тумана. Воздух, нагнетаемый быстрым
вращением лопастей вентилятора: 1. проникает в огнеупорную пластину и
горелку, подается дополнительное количество кислорода к горелке, горение
становится более сильным, тепло забирается из внутренней части горелки
наружу, 2. проникает в тепловой изоляционный слой камеры «А», забирая тепло
из изоляционного слоя, чтобы поверхность горелки не перегрелась. Свеча
перестает работать через 12 секунд после зажигания.
Техническое обслуживание
Примечание
1. Перед проведением технического обслуживания выключить устройство и
отключить его от сети питания;
2. Не проводить техническое обслуживание, если в топливном баке находится
топливо.
◆ Замена топливного фильтра( находится в топливном баке)
Если фильтр загрязнен, необходимо заменить его.
1、С помощью крестовой отвертки открыть боковую панель и вынуть трубку для
подачи топлива из фильтра.
2、 С помощью плоской отвертки извлечь пробку топливного бака и снять
прозрачную топливоподводящую трубку.
3、Заменить старый фильтр на новый, вставить прозрачную топливоподводящую
трубку и пробку сливного отверстия в бак и подсоединить топливоподводящую
трубку
◆ Проверить топливный бак
Если в топливном баке находятся остатки грязного топлива или вода, очистить и
опорожнить топливный бак.
Как опорожнить топливный бак（см рисунок ниже）
1. Поставить устройство на рабочий стол и поместить ёмкость под топливный бак;
2. С помощью гаечного ключа ослабить сливной винт и спустить воду или остатки
грязного топлива, находящиеся в баке;
3. Снова затянуть сливной винт и очистить бак от остатков воды и грязного
топлива.
Опорожнение топливного бака
Сборка конструкции.
◆ Сопло горелки
A. Горелка в сборе
B. Воздухоподводящая труба
C. Топливоподводящая труба
D. Огнеупорная пластина
E. Линия высокого напряжения
F. Свеча зажигания
◆ Свеча зажигания
Расстояние от электрода до горелки должно составлять в пределах 4-5 мм для
эффективного зажигания.
Расстояние от электрода: 4-5 мм
◆ Сборка топливной форсунки
A. Топливная форсунка
B． Сердечник форсунки
C． Уплотняющее кольцо
D． Огнеупорная пластина
E． Муфта воздухоподводящей трубы
F． Впускной штуцер
◆ Регулировка давления
A． Плоская отвертка
B． Винт регулировки давления

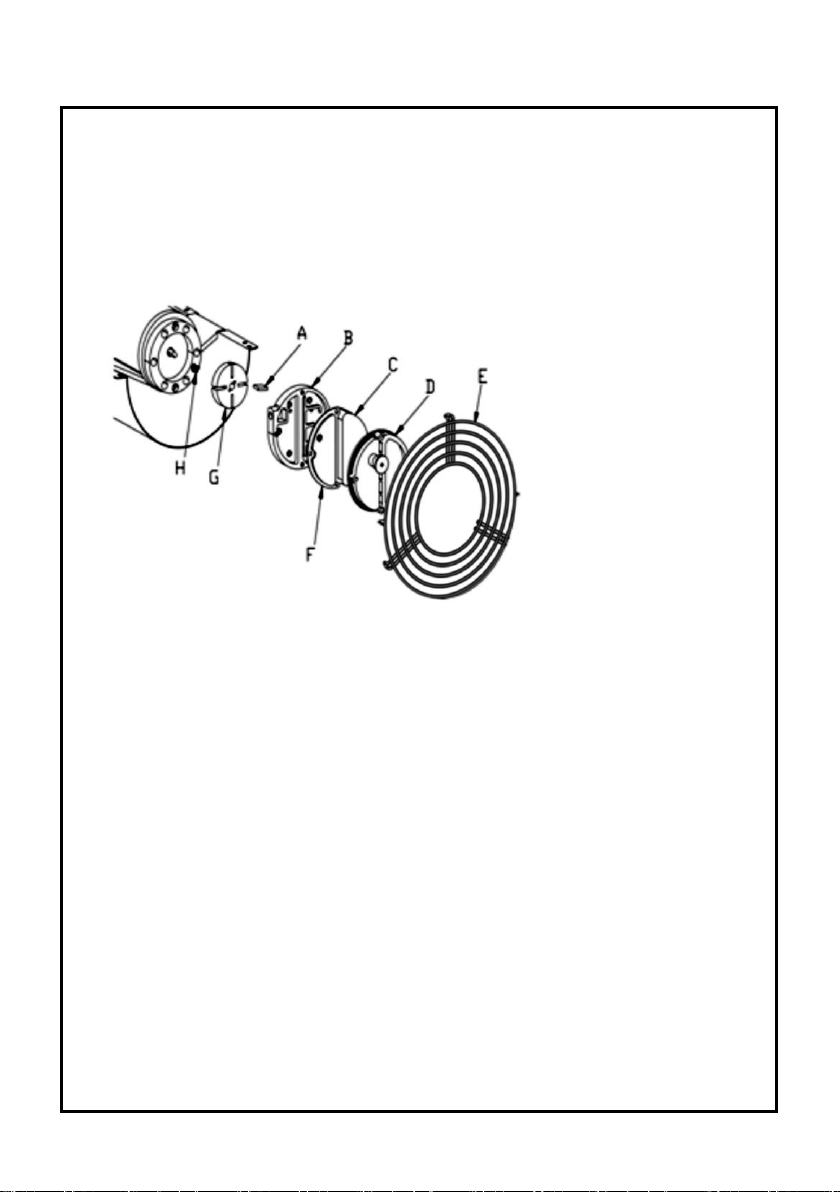

◆ Воздушный насос
После произведения технического обслуживания воздушный насос должен
быть надлежащим образом собран во избежание понижения давления воздуха
или утечки воздуха.
A. Лопасть насоса
B. Крышка насоса
C. Впускной воздушный фильтр
D. Крышка нагнетательного насоса
E. Защитная решётка отверстия впуска
воздуха
F. Выпускной воздушный фильтр
G. Сердечник насоса
Совмещение корпуса насоса и крыльчатки насоса
Четыре лопасти насоса устанавливаются в четыре желобка крыльчатки насоса,
который движется под действием центробежных сил по часовой стрелке в насосе,
зазор взаимодействия между корпусом насоса и крыльчаткой насоса должно
оставаться в пределах 0,6~0,8 мм, чтобы воздушный насос мог нагнетать
достаточное давление.
A. Корпус насоса
B. Зазор 0,06~0,08 мм
C. Крыльчатка насоса
D. Винт
E. Лопасть насоса
◆ Крепление лопасти вентилятора
Установить лопасть вентилятора на вал двигателя и плотно затянуть с помощью
установочного винта
A． Лопасть вентилятора
B． Вал двигателя
C． Установочный винт
Анализ неисправностей
Прежде чем направить пушку в ремонт, проверить следующие пункты, которые не
являются неисправностями:
Проблема
Причина
При первом использовании
появляются запах, дым или искра.
Это норма. В начале работы в
процессе горения смешиваются воздух
и пыль. Необходимо немного
подождать, и неисправности
устранятся самостоятельно.
Белый дым, странные звуки и запах
при первом зажигании или когда
топливо долго не использовалось.
Воздух подмешивается в трубу, это
явление исчезнет при выдавливании
воздуха из трубы.
Странный звук при зажигании и
тушении огня.
Металлические части нагревателя
расширяются, уплотнение является
причиной появления звуков. Это
норма.
При зажигании из выходного
отверстия появляется огонь.
Искрение
В трубке форсунки с последнего
использования остались топливо и
воздух, поэтому они не смешиваются
надлежащим образом, горение
непродолжительное. Появление искр
вызвано остатками угольного порошка,
что также является нормой.
Руководство по выявлению неполадок - причины и устранение
Неисправность
Пуш
ка
не
вклю
чает
ся
Пламя
не
загора
ется
Пламя
гаснет
при
зажига
нии
Утечки
топлив
а
Дым
или
порош
ок
Огонь
из
выпус
кного
отвер
стия
Устранение
Отсутствует
электропитание
●
Убедиться, что
устройство
надлежащим
образом
подключено к
источнику
питания
Отказ источника
питания
●
Когда подача
электропитания
восстановится,
снова запустить
пушку
Низкое
напряжение
● ●
●
Решить
проблемы,
ставшие
причиной
снижения
напряжения
Несоответствую
щая частота
●
●
Работать при
частоте,
указанной в
паспортной
табличке
Засорилось
вентиляционное
отверстие
●
Очистить
отверстие на
крышке
топливного бака
Засорился
топливный.
фильтр
● ●
●
Проверить и
заменить фильтр
Закончилось
топливо
●
Наполнить
топливный бак
В бак
подмешана вода
● ●
●
Очистить
топливный бак
Плохое качество
топлива
●
●
Очистить
топливный бак и
заново
наполнить его
керосином или
дизельным
топливом
Не затянут
сливной винт
●
Затянуть винт
Другое ● ● ● ● ● ●
Обратиться к
дилеру или в
службу
технической
поддержки
УСЛОВИЯ ГАРАНТИЙНОГО ОБСЛУЖИВАНИЯ
Гарантийный срок на изделие - 12 (двенадцать) месяцев со дня продажи
Дефекты материалов и сборки, допущенные по вине изготовителя, устраняются
бесплатно, после проведения уполномоченным сервисным центром технической
диагностики изделия и получения соответствующего заключения.
Гарантийные обязательства не распространяются:
• на оборудование, подвергавшееся вскрытию, ремонту или модификации
вне уполномоченной сервисной мастерской;
• на принадлежности, запчасти, вышедшие из строя вследствие
нормального износа и расходные материалы (топливные и воздушные
фильтры, форсунки, свечи, электроды);
• на изделия с удаленным, стертым или измененным заводским номером, а
также если данные на инструмент не соответствуют данным в
гарантийном акте;
• на оборудование, эксплуатирующееся в запыленных помещениях и в
помещениях с повышенной влажности.
• на профилактическое обслуживание нагревателей, например, чистку,
смазку, регулировку.
Гарантийные обязательства не распространяются на неисправности
изделия, возникшие в результате:
Изделие сдаётся на гарантийный ремонт В ПОЛНОЙ КОМПЛЕКТАЦИИ,
ОЧИЩЕНОЕ ОТ ПЫЛИ И ГРЯЗИ!
Транспортные расходы не входят в объем гарантийного обслуживания.
В связи с тем, что приобретаемое Покупателем изделие является сложным
изделием, для решения вопросов по гарантийной ответственности
Покупатель первоначально обращается только в сервисные центры
уполномоченного дилера:
Нижний Новгород
Адрес: Нижний Новгород, Московское шоссе, 300
Телефон: +7 (831) 274-89-66, 274-89-74, 274-89-68
• несоблюдения пользователем предписаний инструкций по эксплуатации
изделия;
• механического повреждения, вызванного внешним воздействием;
• применения изделия не по назначению;
• стихийного бедствия;
• неблагоприятных атмосферных и иных внешних воздействий на изделие,
таких как дождь, снег, повышенная влажность, нагревание, агрессивные
среды, несоответствие параметров питающей электросети указанных на
изделии;
• использование принадлежностей, расходных материалов (в т.ч. топлива и
топливных смесей) и запчастей, не рекомендованных или не одобренных
заводом изготовителем;
• наличия внутри изделия посторонних предметов, насекомых, материалов
и отходов производства.
Казань
Адрес: Казань, Сибирский тракт, 34/12
Телефон: +7 (843) 526-74-84, 526-74-85
- В случае несвоевременного извещения о выявленных неисправностях, фирма
Продавец оставляет за собой право отказаться полностью или частично от
удовлетворения предъявляемых претензий (ст.483 ГК РФ)
- Запрещается нарушение заводских регулировок. Регулировку должны
производить только в сервисном центре.
- Ответственность по настоящей гарантии ответственности за товар могут быть
переданы Покупателем другим лицам при условии, что лицо, принявшее на себя
права по гарантийной ответственности за товар, одновременно принимает на себя
и все обязательства, принятые подписавшим настоящий договор Покупателем.
Требуйте от организации, продавшей изделие, правильного и полного
заполнения всех граф настоящего документа.
Талон, заполненный неправильно, является недействительным.
Поля, отмеченные в гарантийном талоне * (в т.ч. на обороте), обязательны к
заполнению!
При не полностью заполненном талоне, покупатель теряет право на
бесплатный ремонт.
На протяжении всего гарантийного срока сохраняйте комплектность набора и
заводскую упаковку инструмент
Loading...
