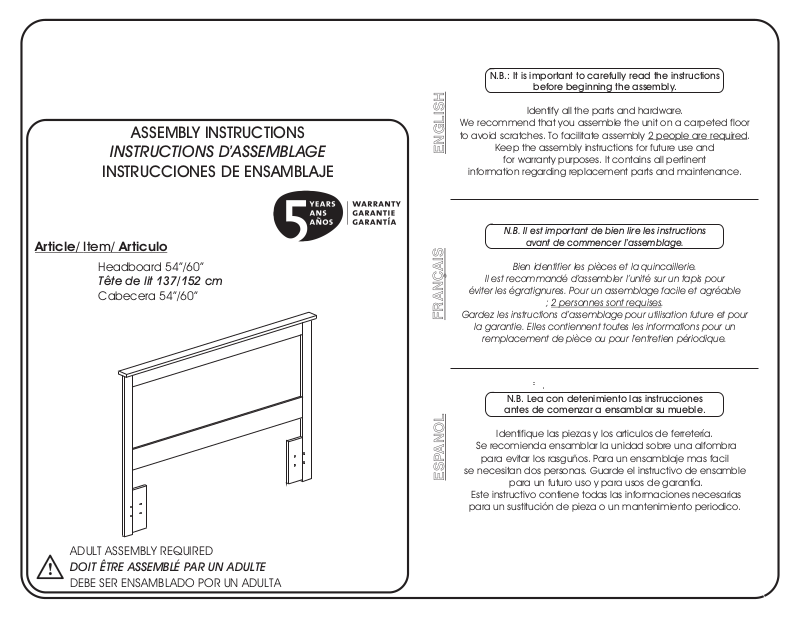

Red Barrel Studio W005930833 Assembly Instructions

Article/ / ArticuloItem

ADULT ASSEMBLY REQUIRED

DOIT ÊTRE ASSEMBLÉ PAR UN ADULTE

DEBE SER ENSAMBLADO POR UN ADULTA

ASSEMBLY INSTRUCTIONS

INSTRUCTIONS D’ASSEMBLAGE

INSTRUCCIONES DE ENSAMBLAJE

N.B.: It is important to carefully read the instructions

before beginning the assembly.

Identify all the parts and hardware.

We recommend that you assemble the unit on a carpeted floor

to avoid scratches. To facilitate assembly .2 people are required

ENGLISH

Keep the assembly instructions andfor future use

for warranty purposes. It contains all pertinent

information regarding replacement parts and maintenance.

N.B. Il est important de bien lire les instructions

avant de commencer l’assemblage.

Headboard 54”/60”

Tête de lit 137/152 cm

Cabecera 54”/60”

Bien identifier les pièces et la quincaillerie.

Il est recommand d’assembl l’unité sur un tapis pour

éviter les égratignures. Pour un assemblage facile et agréable

Gardez les instructions d’assemblage pour et pour

FRANÇAIS

la garantie. Elles contiennent toutes les informations pour un

remplacement de pièce ou pour l’entretien périodique.

N.B. Lea con detenimiento las instrucciones

antes de comenzar a ensamblar su mueble.

Identifique las piezas y los articulos de ferretería.

Se recomienda ensamblar la unidad sobre una alfombra

para evitar los rasguños. Para un ensamblaje mas facil

se necesitan dos personas. el instructivo de ensambleGuarde

ESPANOL

Este instructivo contiene todas las informaciones necesarias

para un sustitución de pieza o un mantenimiento periodico.

para uso de garantía.un futuro y para usos

é er

; .2 personnes sont requises

utilisation future

CUSTOMERS SERVICE/ / SERVICIO A LA CLIENTELASERVICE À LA CLIENTÈLE

If you have any difficulty assembling this unit, or to order

replacement parts, do not hesitate to contact us.

Do not return any parts to the store, find the number(s)

of the part(s) in the “Exploded view” or the “Hardware list”,

and CALL our customer service !

Si vous éprouvez des difficultés à assembler les

pièces, ou pour commander des pièces de

remplacement, n’hésitez pas à communiquer avec nous.

Ne rapporter aucune pièce au magasin,

repérez le(s) numéro(s) de(s) pièce(s) en question,

dans la “Vue explosée” ou "la Liste de quincaillerie",

et TÉLÉPHONEZ à notre service à la clientèle.

Si el Ensamblaje del mueble presenta ciertas dificultades,

o para enviarle unas piezas de reemplazo, no dude en llamarnos.

No traiga ninguna pieza al comercio.

Identifique el o los número(s) de la(s) pieza(s)

en cuestión en "la Lista de ferretería" o la

"visión de conjunto" y LLAME a nuestro

servicio a la clientela.

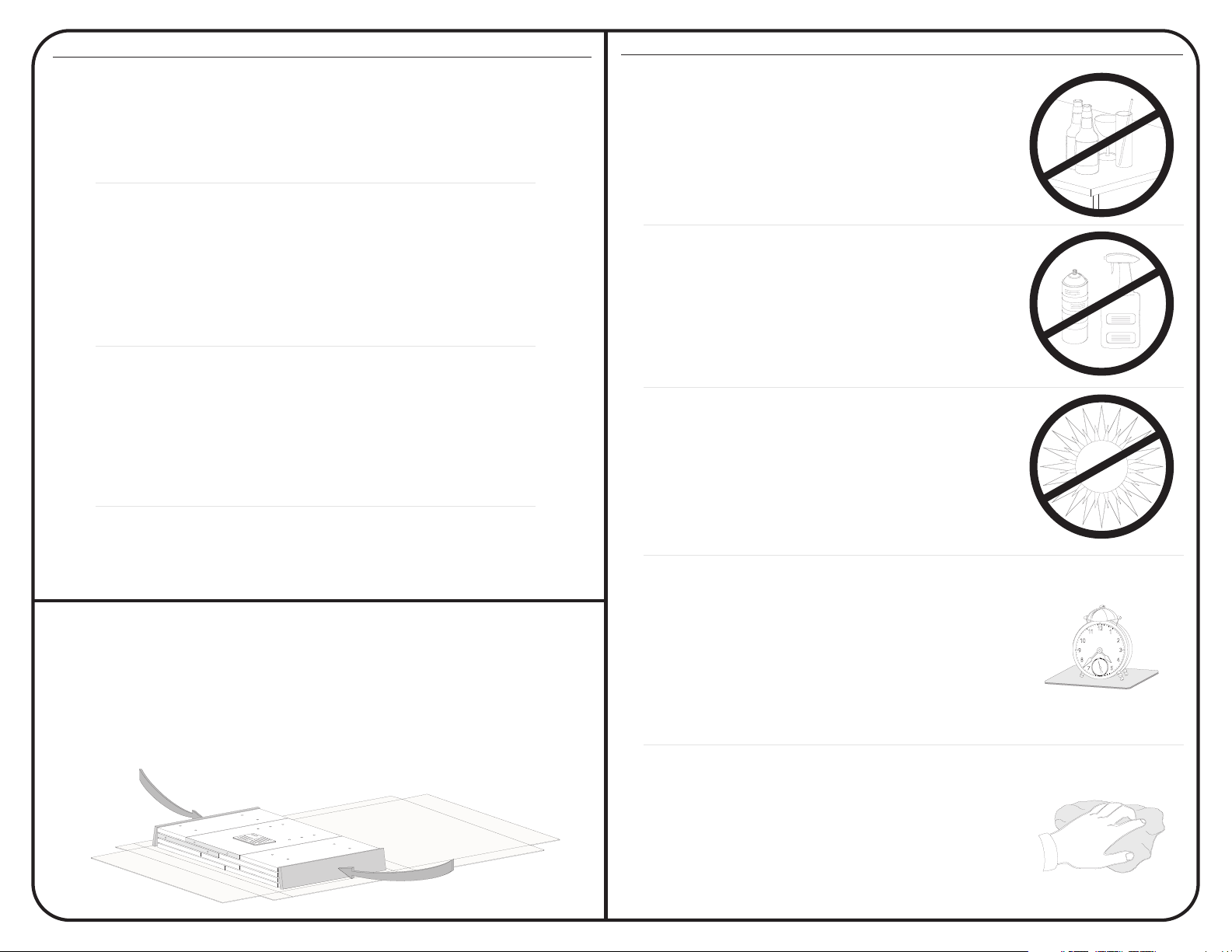

M / /CAINTENANCE TIPS ONSEJOS DE MANUTENIMIENTOC 'EONSEILS D NTRETIEN

- Never let liquids or damp cloths sit on this furniture.

- Ne jamais laisser de liquide ou linge humide

sur le meuble.

- Nunca deje un líquido o un trapo húmedo
sobre el mueble.

- Never use ammonia-based cleaning products,
as they will damage the finish.

- Ne jamais utiliser de nettoyeur à base
d'ammoniaque, cela va endommager le fini.

- Nunca utilice un producto de limpieza a base
de amoníaco, esto dañará el acabado.

- To avoid dulling of the finish, do not place
furniture in direct sunlight.

- Ne pas placer le meuble directement au soleil
pour prévenir le ternissement.

- No exponga el mueble directamente al sol para
prevenir empañamiento.

N.B.: Discard two end packing parts.

These are for protection during shipping.

N.B.: Les pièces aux extrémités de la boîte ne vous sont d’aucune

utilité pour l’assemblage du meuble. Ce ne sont que des protecteurs.

N.B.: Las piezas en las extremidades de la caja son inútiles para ensamblar

el mueble. Sirven únicamente para protejerlo.

- Do not put plastic or rubber rings under appliances.
Use cloth of felt protectors.

- Évitez de déposer des appareils avec des rondelles
de plastique ou de caoutchouc. Utilisez un
protecteur en tissu ou en feutre.

- Evite apoyar aparatos con redondeles de plástico
o de goma. Utilizar un protector de tela o de fieltro.

- To clean, use a soft or slightly damp cloth,
then wipe with a clean, dry cloth.

- Pour nettoyer, utilisez un linge doux ou
légèrement humecté.
Essuyez par la suite avec un linge propre et sec.

- Para limpiar, utilice un trapo suave o ligeramente
humedecido. Seque luego con un trapo limpio y seco.

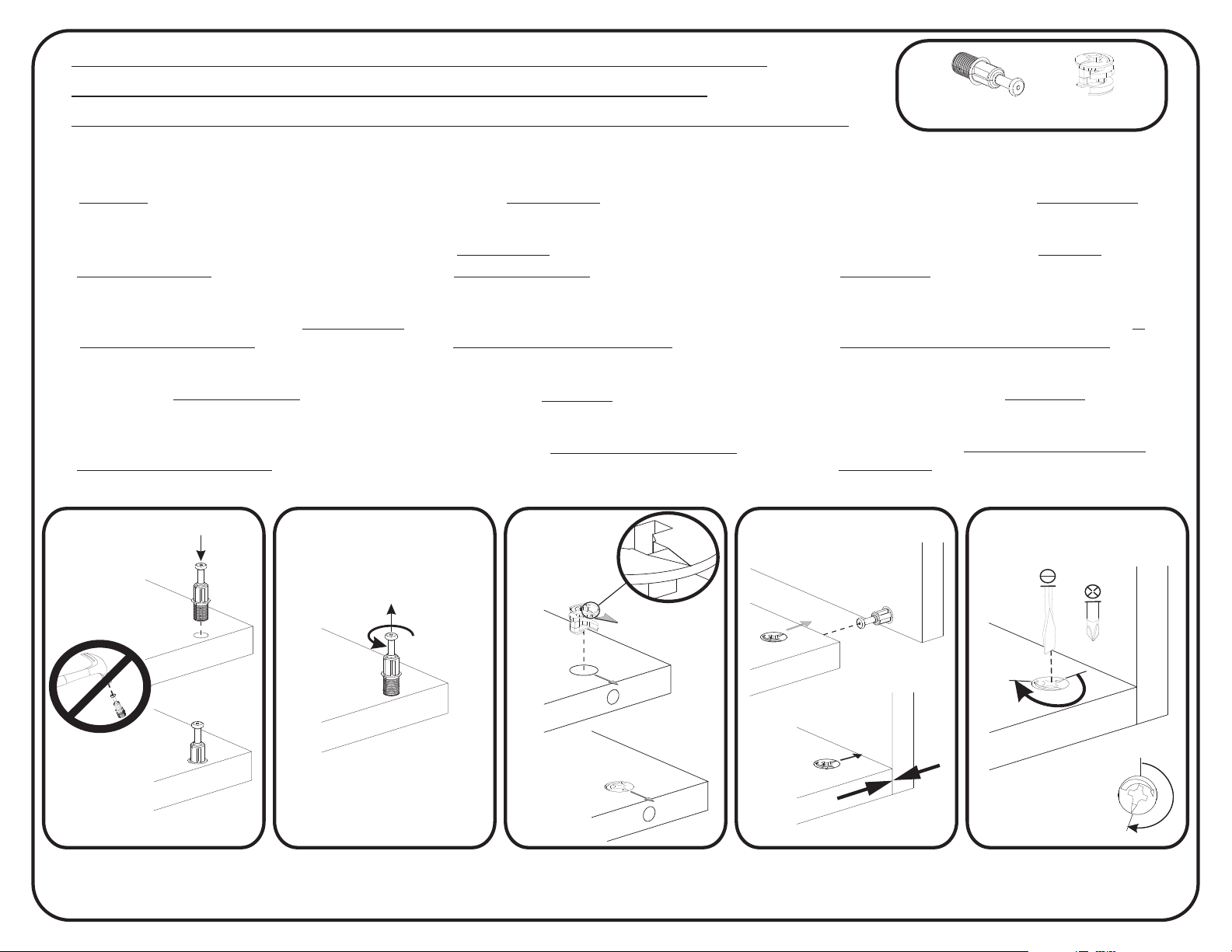

HOW TO USE THE DOWEL(-14 -) AND THE ECCENTRIC NUT(-158-)4

EXEMPLE D'UTILISATION (GOUJON(-14 -) ET ECROU(-158-))4

EJEMPLO DE UTILIZACIÓN (CLAVIJA(-14 -) Y TUERCA EXCÉNTRICA(-158-)4

ENGLISH

A. 4Fully insert the “quick fit dowel -14 -”

into the specified holes.

B. To withdraw the “quick fit dowel -144-",

, unscrew it with the hand.do not use any tool

C. With your thumb, insert the “eccentric-nut -158-”

into the specified holes with the arrow pointing
towards the in ertion holes .

D. Insert the pieces into one another and make

sure they are .completely united

E. To lock the pieces together, turn (tighten)

the “eccentric-nut -158-” to the right for

.slightly more than half a turn

A

B D

A. nsérer le «goujon àI jusqu’au fond

B. Pour retirer le «goujon à enfoncer -144-»,

C. Avec le pouce, insérer «l’écrou excentrique

D. Joindre les pièces l’une dans l’autre et s’assurer

E.

FRANÇAIS

enfoncer -14 -» dans les trous mentionnés.4

, dévisser le à la main.n’utiliser aucun outil

-158-» dans les trous mentionnés,
la flèche vers le trou d’in .sertion

qu’elles sont l’une contre l’autrebien unies

Tourner (serrer) «l’écrou excentrique -158-»

vers la droite, ,un peu plus d’un demi tour
pour bloquer les pièces ensemble.

C

-14 -4 -158-

ESPAÑOL

A. ntroduzca el “clavija -14 -”I 4 hasta el fondo

en todos los agujeros mencionados.

B. Para retirar el “clavija -144-”, no utilizar

herramientas, desatornillar el a la mano.

C. Introduzca con el pulgar la “tuerca excéntrica

-158-” en los agujeros mencionados, con la
inserción.flecha apuntando hacia el agujero de

D. Una las piezas entre sí. Asegúrese

.

de que se encuentren .bien unidas

E. Haga girar hacia la derecha y ajuste la “tuerca

excéntrica -158-” dando algo más que una
media vuelta para que las piezas queden
atrancadas.

E

-14 -4

-158-

-158-

*** À RETENIR LORS DE L'ASSEMBLAGETHINGS TO REMEMBER FOR ASSEMBLING/ / A RECORDAR DURANTE EL ENSAMBLAJE***

POUR INFORMATION SEULEMENT A TÍTULO INFORMATIVOFOR YOUR INFORMATION ONLY

-14 -4

-158-

or

ou

o

-158-

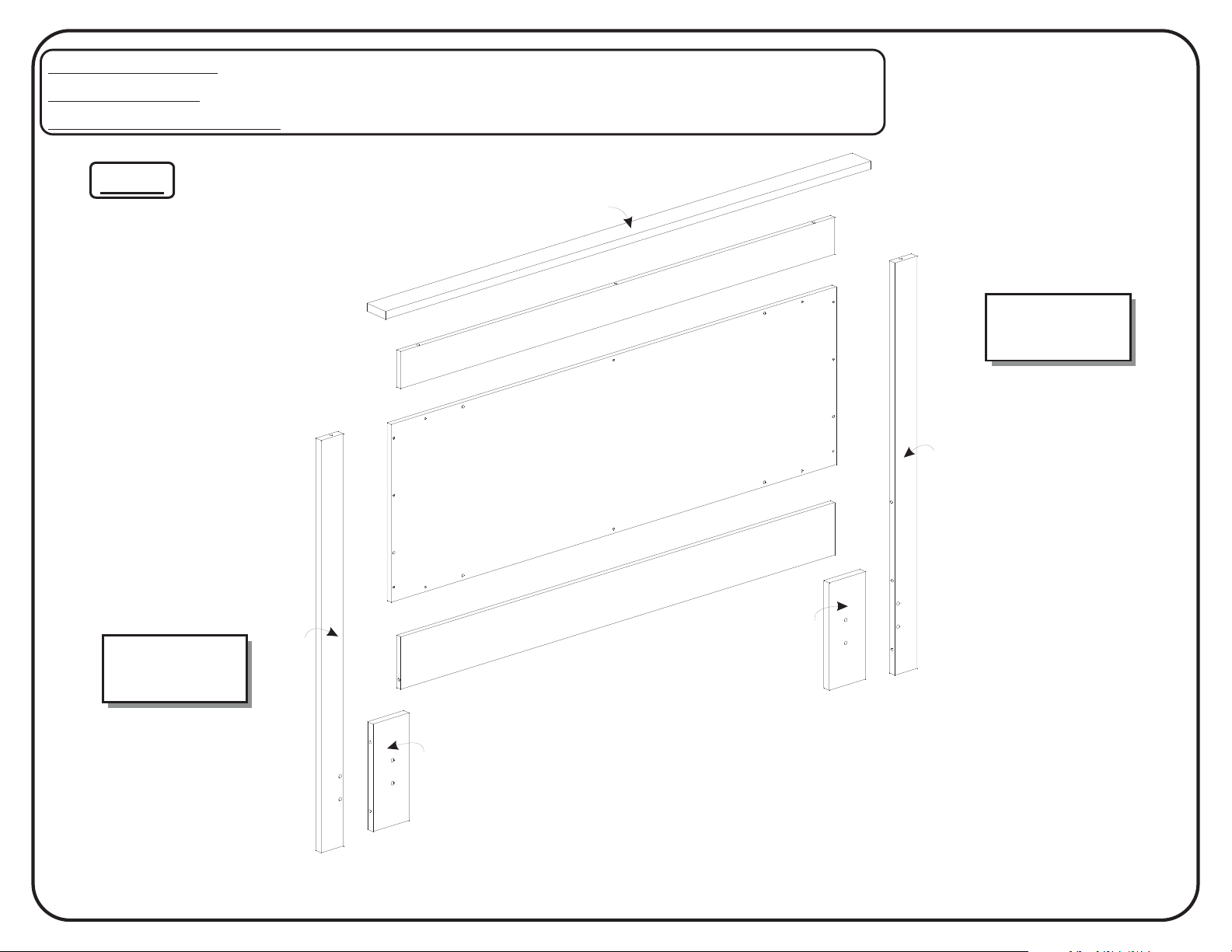

-EXPLODED VIEW (Piece numbers for reference)FACING THE UNIT

-VUE EXPLOSÉE (Numéros des pièces pour références)FACE AU MEUBLE

-VISIÓN DE CONJUNTO (Número de las piezas para referencia)FRENTE AL MUEBLE

-270-

I

LEFT SIDE

CÔTÉ GAUCHE

LADO IZQUIERDO

X

M

L1

X1

L

Q

RIGHT SIDE

CÔTÉ DROIT

LADO DERECHO

Q

- All parts are marked out or labelled on one side.

- Toutes les pièces sont repérées par marquage sur un
des côtés, ou par étiquetage sur une des faces.

- Todas las piezas están identificadas con
una marca en los lados o con etiquetas en una de las caras.

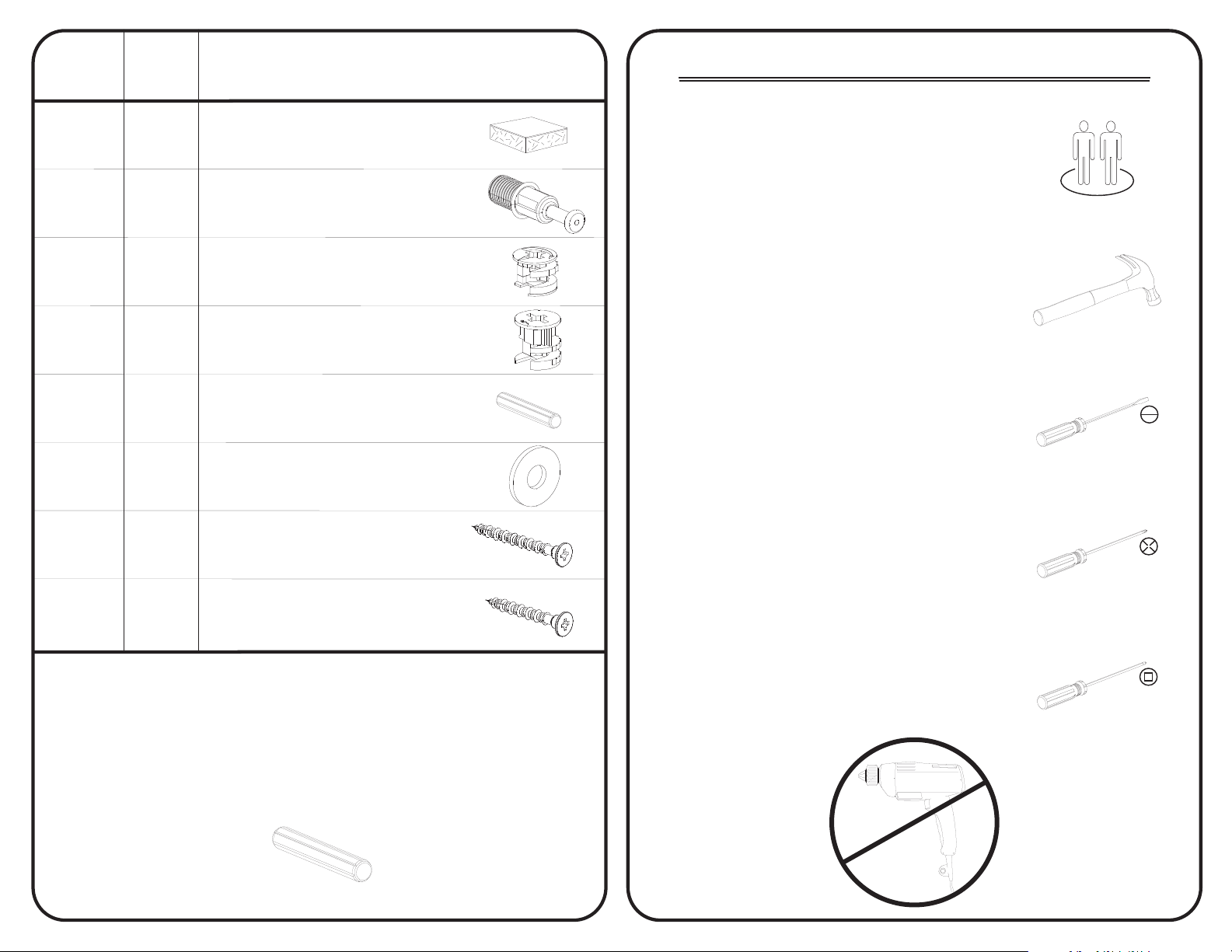

CODE

CODE

CODIGO

-6-

-144-

-158-

-159-

-231-

-34-

QTY

QTE

CANTIDAD

2

7

3

4

13

4

HARDWARE DESCRIPTION

DESCRIPTION DE LA QUINCAILLERIE

DESCRIPCION DE LA FERRETERÍA

FELT

FEUTRE

FIELTRO

QUICK FIT DOWEL

GOUJON À ENFONCER

TARUGO DE FIJACION

1 MM CAM KLIX5X12

ÉCROU KLIX 1 MM5X12

TUERCA KLIX 1 MM5X12

1 MM CAM KLIX5X15

ÉCROU KLIX 1 MM5X15

TUERCA KLIX 1 MM5X15

PLASTIC DOWEL

GOUJON DE PLASTIQUE

TARUGO DE PLASTICO

WASHER

RONDELLE

RANDELAA

* TOOLS REQUIRED/ HERRAMIENTAS REQUERIDAS:OUTILS REQUIS/

- 2 PEOPLE/ /2 PERSONAS2 PERSONNES

- HAMMER /MARTILLO/MARTEAU

- STANDARD /PLANO/PLAT

6 x 36 FLAT HEAD SCREW

VIS 6 x 36 TÊTE PLATE

12

4

TORNILLO 6 x 36 CABEZA PLANA

29mm FLAT HEAD SCREW

VIS 29mm TÊTE PLATE

TORNILLO 29mm CABEZA PLANA

-299-

-414-

* In the hardware package, you have spare parts .-231-

* Dans la quincaillerie, vous avez les pièces de remplacement .-231-

* En la , tenemos las piezas de reemplazo .ferreteria -231-

-231-

- PHILLIPS ESTRELLA/ÉTOILE/

/ou/or o

- ROBERTSON/ /CUADRADOCARRÉ

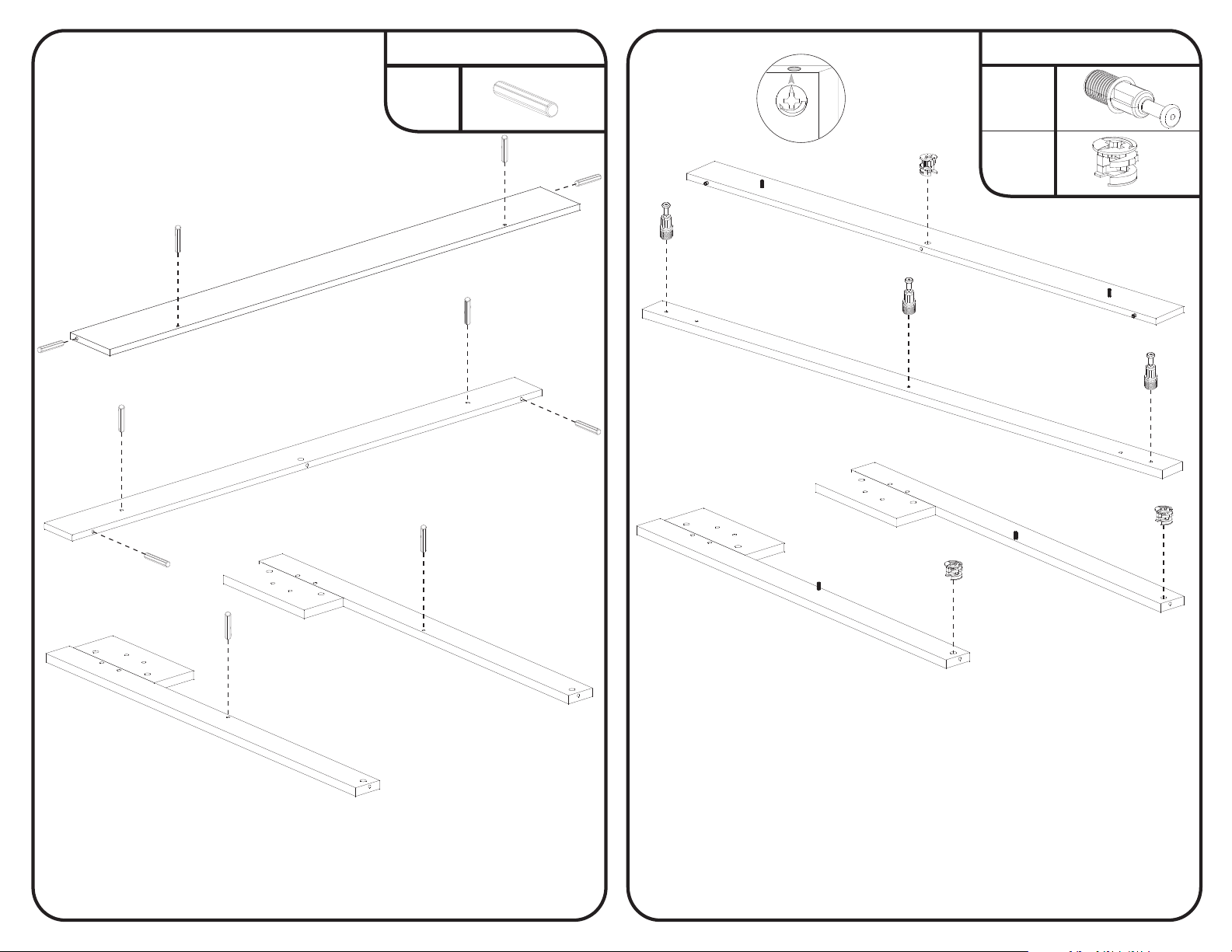

1

Required/Requis/Requerido

-14 -4

X4

2

-15 -9

Required/Requis/Requerido

X2

-6-

-1 -59

Q(2)

-159-

L/L1

X4

-14 -4

correct/
correcto

incorrect/
incorrecto

-1 -59

L

O

E

H

/

F

E

L

-15 -9

A

H

L

E

A

C

I

A

-14 -4

È

C

H

E

V

E

R

S

L

E

/

F

T

L

R

E

O

C

U

H

A

H

L/L1

-6-

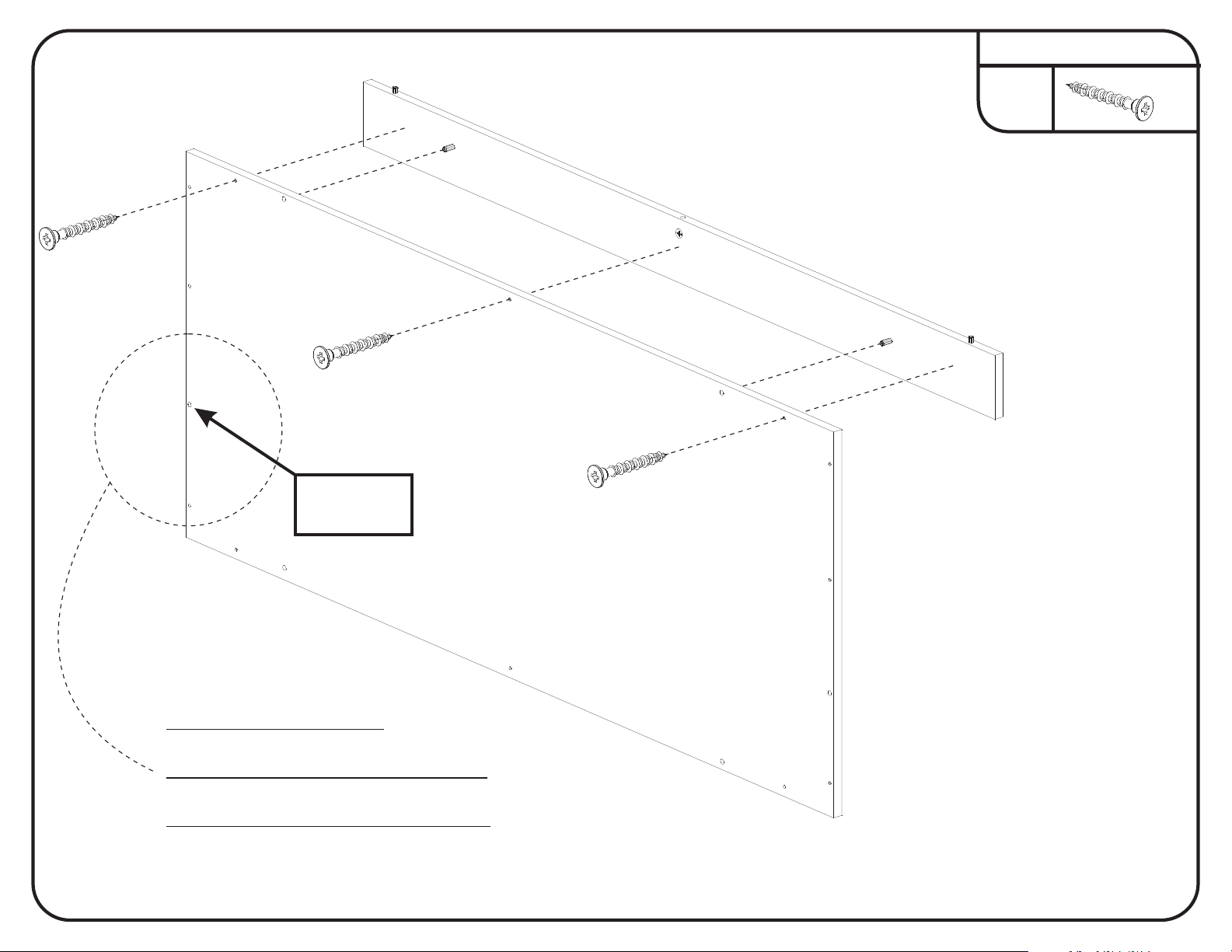

Pull the paper off.

Enlever le papier.

Quitar el papel.

Q(2)

-6-

H

T

S

D

R

A

W

O

T

W

O

/

R

R

O

C

E

U

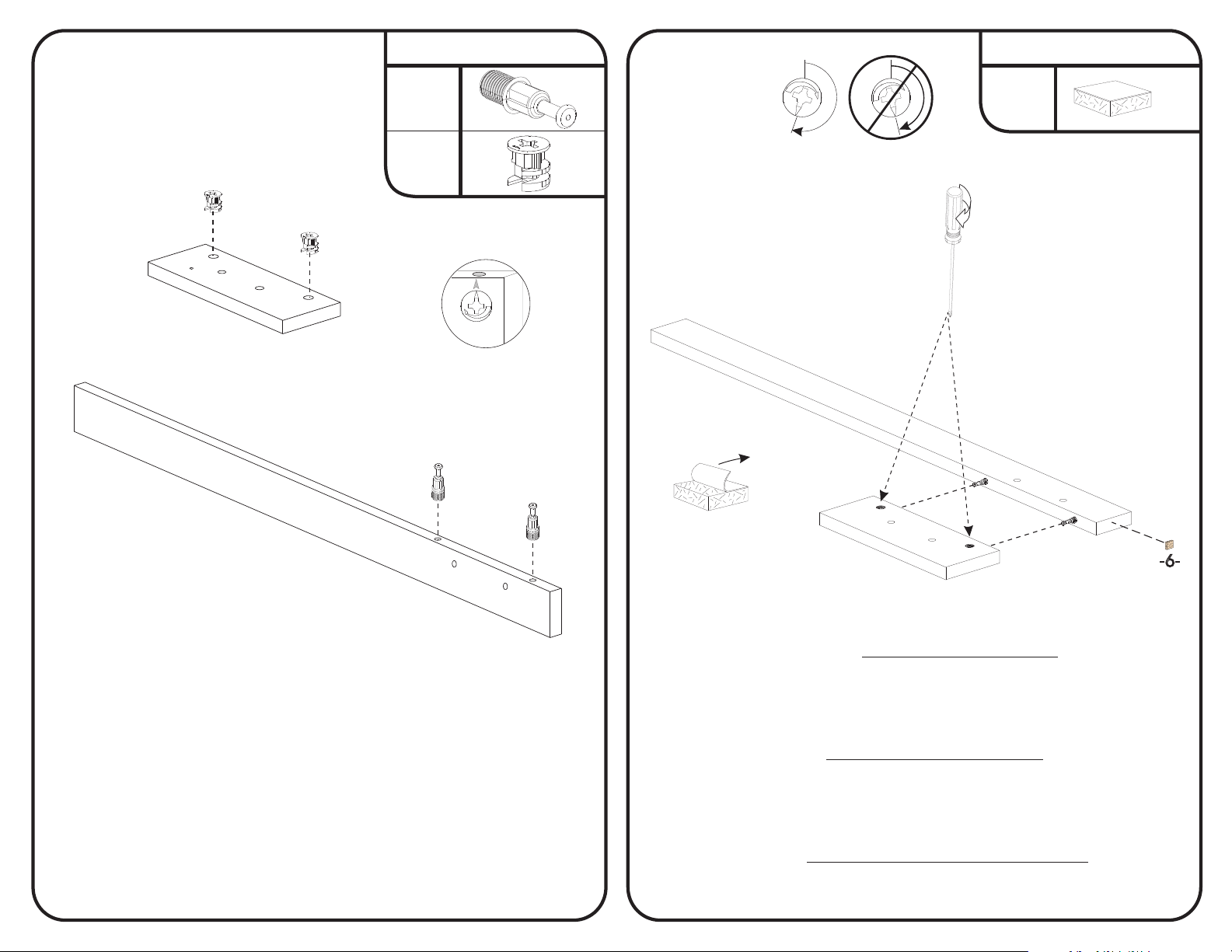

- nsert -14 -( ) into and .I 4 4 L L1

- 9 4 Q(2)With thumb, insert -15 -( ) into .
(Make sure the little arrow is towards the insertion hole.)

- nsérer -14 -( ) dans et .I 4 4 L L1

- Avec le pouce, insérer -15 -( ) dans .9 4 Q(2)
(Assurez-vous que la flèche pointe vers le trou d'insertion.)

- nsertar -14 -( ) en yI 4 4 L L1.

9 4 Q(2)- Con el pulgar, insertar -15 -( ) en .
(Asegurarse que la flecha est orienta hacia el hueco deé da
inserción.)

- Insert into .Q(2) L and L1
Tighten right -15 -( )- 9 4 little more than a half turn
on to lock them together.Q(2)

- Stick -6-(2) under L and L1.

- Insérer dans .Q(2) L et L1
Tourner -15 -( ) à- 9 4 un peu plus qu'un demi tour
droite sur pour les barrer ensemble.Q(2)

- Coller -6-(2) sous L et L1.

- Insertar en .Q(2) L y L1
Girar -15 -( ) hacia- 9 4 un poco màs que una media vuelta
la derecha sobre para trancarlos juntos.Q(2)

- Pegar -6-(2) debajo L y L1.

3

Required/Requis/Requerido

- -231

X10

- -231

- -231

4

L

O

E

H

/

F

E

L

-15 -8

A

H

L

È

C

H

E

V

E

R
S

L

E

/

F

T

L

R

E

O

C

U

H

A

H

A

C

I

E

A

H

T

S

D

R

A

W

O

T

W

O

/

R

R

O

C

E

U

-1 -58

Required/Requis/Requerido

-14 -4

X3

X3

-1 -58

- -231

- -231

- -231

- -231

- -231

L

X1

- -231

-14 -4

-14 -4

X

-14 -4

X

- -231

I

-1 -58

- -231

L1

-1 -58

L

L1

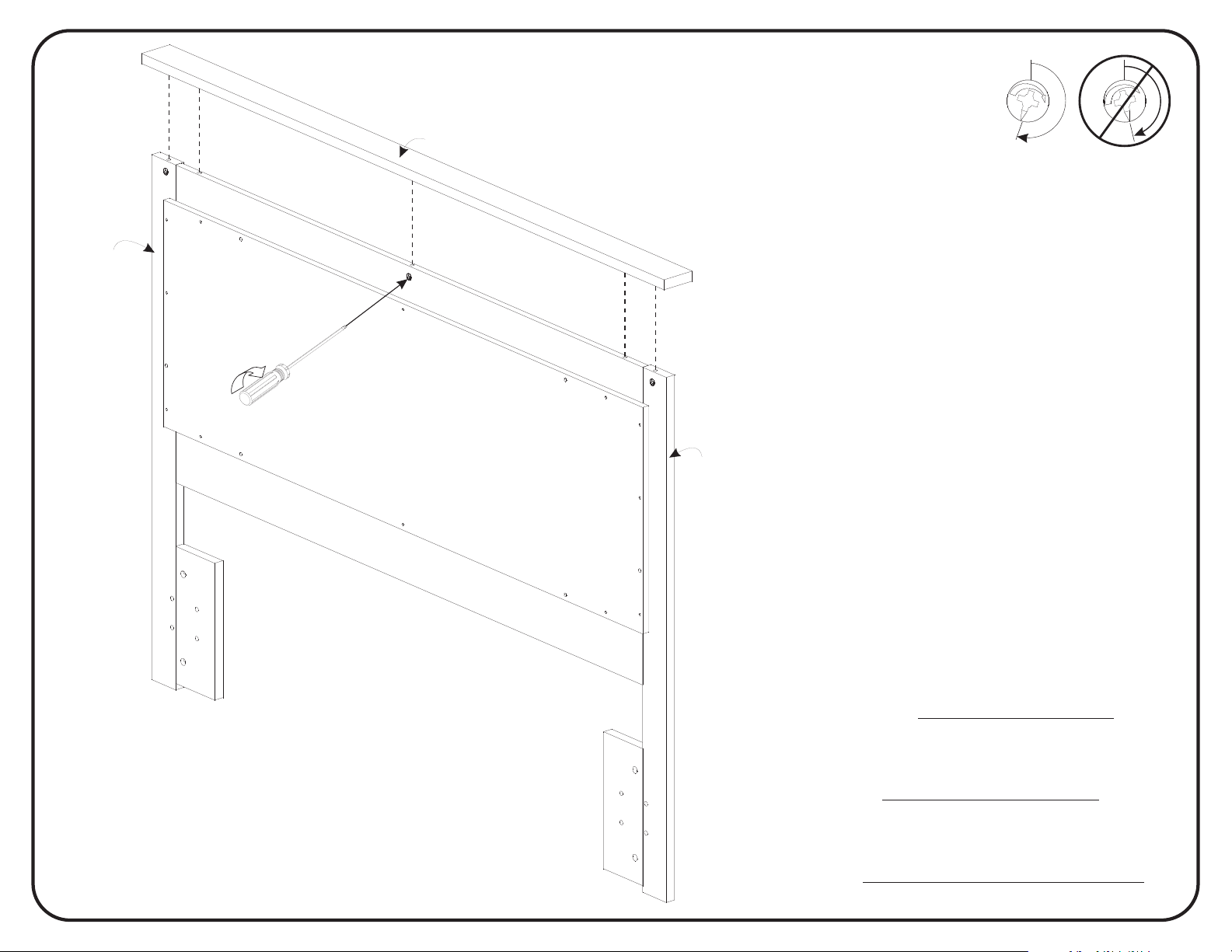

- nsert -14 -( ) into .I 4 3 I

- 8 3 L, L1 and XWith thumb, insert -15 -( ) into .
(Make sure the little arrow is towards the insertion hole.)

- nsert - -( ) into and .I 231 10 L, L1, X X1

- nsérer - -( ) dans et .I 231 10 L, L1, X X1

- nsertar - -( ) en yI 231 10 L, L, X X1.

- nsérer -14 -( ) dans .I 4 3 I

- Avec le pouce, insérer -15 -( ) dans .8 3 L, L1 et X
(Assurez-vous que la flèche pointe vers le trou d'insertion.)

- nsertar -14 -( ) enI 4 3 .I

8 3 L, L1 y X- Con el pulgar, insertar -15 -( ) en .
(Asegurarse que la flecha est orienta hacia el hueco deé da
inserción.)

5

- -414

Required/Requis/Requerido

- -414

X3

X

- -414

Bigger hole

Grand trou

agujero grande

Warning: This side down

Avertissement: Ce coté vers le bas

: Este lado hacia abajoAdvertencia

M

- -414

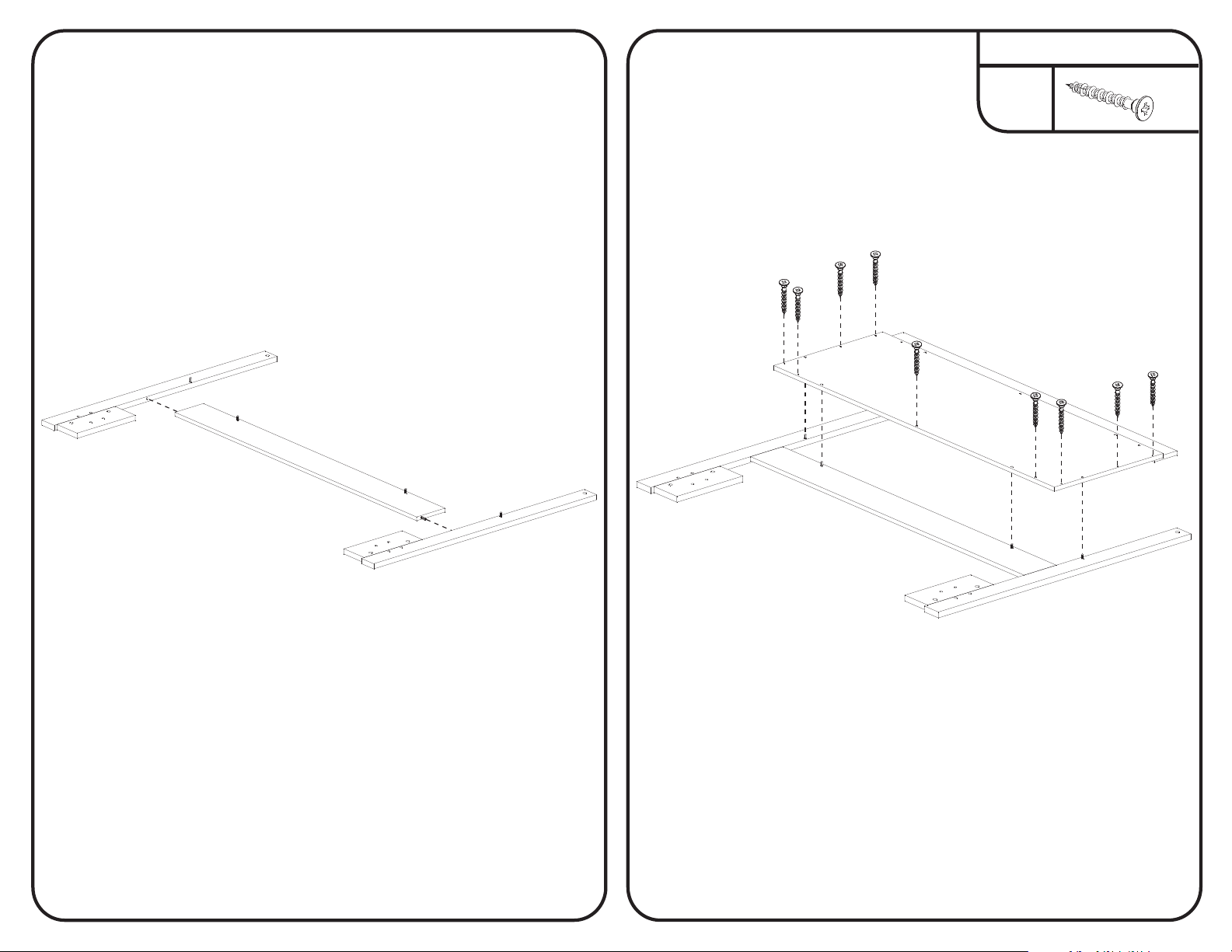

- nsert into .I X M

- 414 (3 M X.Screw - - ) through into

- nsérer dans .I X M

- 414 3 M X.Visser - -( ) à travers de dans

- nsertar enI X M.

- 414 3 a M X.Atornillar - -( ) través de en

6

7

- -414

Required/Requis/Requerido

- -414

X9

- -414

L1

X1

- -414

L1

L

- -414

X1

- -414

M

X

- -414

- -414

- -414

- -414

L

- P 1 and 1.osition X between L L

- Positionner X1 entre L et L1.

- 1 y 1.Colocar X entre L L

- P and 1.osition X between L L

- 414 (9 M L, L1 and X1.Screw - - ) through into

- Positionner X entre L et L1.

- 414 9 M L, L1 et X1.Visser - -( ) à travers de dans

- y 1.Colocar X entre L L
Atornillar - -( ) través de en- 414 9 a M L, L1 y X1.

8

L1

-15 -9

I

correct/
correcto

X

L

incorrect/
incorrecto

- Insert into .I L, L1 and X
Tighten right -15 -( )- 8 3 little more than a half turn
on to lock them together.L, L1 and X .

- Insérer dans .I L, L1 et X
Tourner -15 -( ) à- 8 3 un peu plus qu'un demi tour
droite sur pour les barrer ensemble.L, L1 et X

- Insertar en .I L, L1 y X
Girar -15 -( ) hacia- 8 3 un poco màs que una media vuelta
la derecha sobre para trancarlos juntos.L, L1 y X

Required/Requis/Requerido

9

- Fitting only for 60"(152 cm) of width platform bed.

- Fixation seulement pour les lits plate-forme de 60"(152 cm) de largeur.

- Fijación solamente para los camas de 60"(152 cm) de ancho.plataforma

60"

152 cm

- -299

X4

- -34

X4

- -271

Bed/Lit/Cama

Q

- -271

- -299

- -271

- -271

Q

- -299

- -299

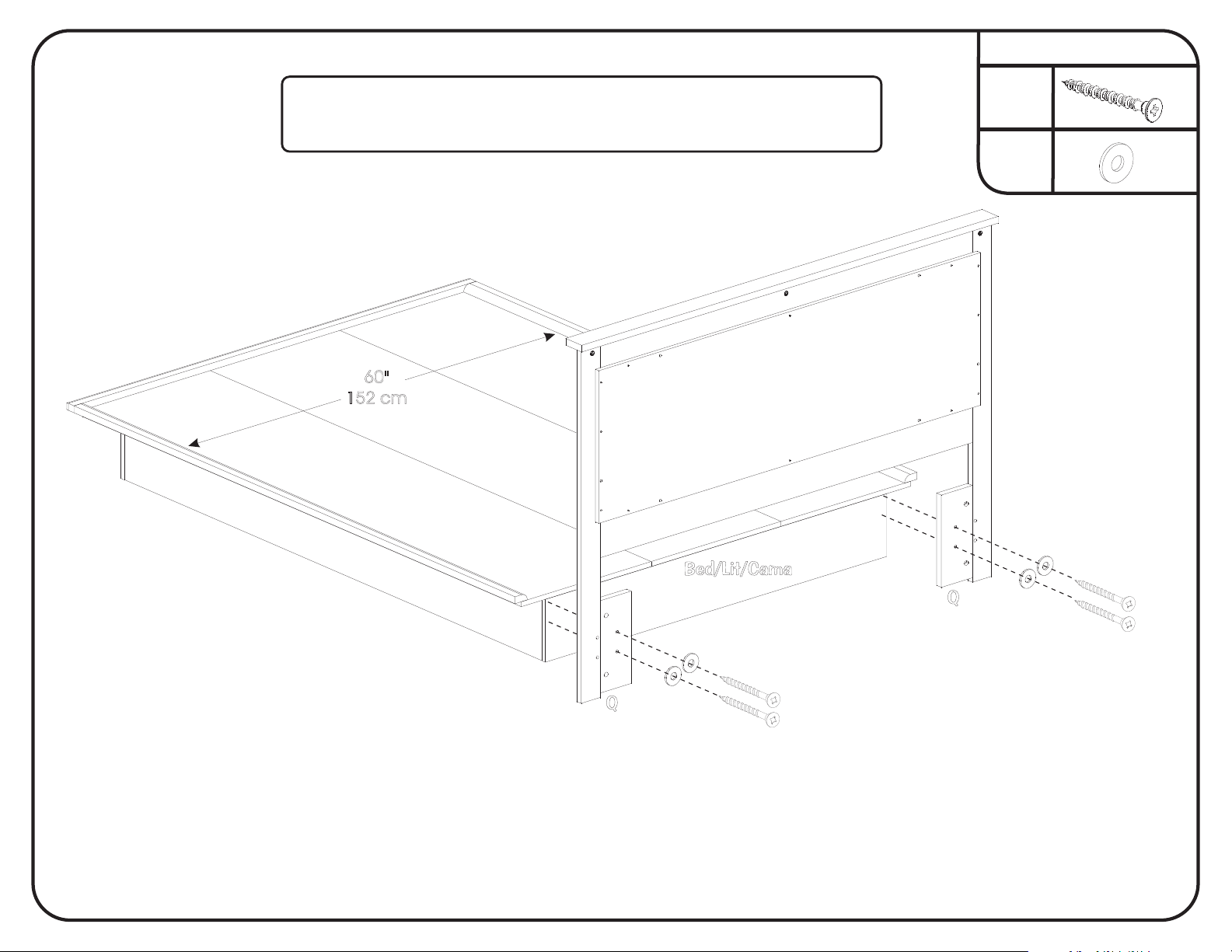

- If you want to fix the headboard,
screw -299-(4) through Q(2) into the bed.with -271-(4)

- Si vous voulez fixer la tête de lit,

visser -299-(4) avec -271-(4) à travers Q(2) dans le lit.

- Si quieréis fijar la cabeza de cama,
atornillar -299-(4) a través Q(2) en le cama.con -271-(4)

- -299

5 YEAR LIMITED WARRANTY

1. We provide the original buyer with a warranty covering “defects” on furniture parts and workmanshipfor a period of 5 years from the date
of purchase.

2. The word “defect” as used in this warranty is defined as any imperfection that may impair the intended use of the product.

3. This warranty is strictly limited to the repair or replacement of defective component parts, and excludes all other direct orindirect charges
and expenses up to the limit permitted by lawin your state/province.
