Assembly Instructions
Instructions de montage
60” Wide Hanging Entryway Shelf
Étagère à crochets pour vestibule,
largeur de 60 po
Instrucciones de armado
Repisa ancha colgante para entrada
This product is shipped in 1 carton
Ce produit est livré dans une boîte en carton
Este producto es enviado en 1 caja de cartón
CONTACT US FIRST
• If you have received a damaged or defective part
• If you are missing hardware or parts
• For help with assembly
Before you call please:
1) Record the following information from the shipping label on the
outside of the box. You will need it for warranty purposes:
• Ship To Name
• Sales Order Number
2) Note the product model number.
3) Review the contents of your shipment to determine
what you are missing.
• Si vous avez reçu une pièce endommagée ou défectueuse
• Si vous manquez la quincaillerie ou les pièces
Les pièces de rechange quitteront notre installation dans deux jours
ouvrables via UPS par terre ou le courrier. Notez s’il vous plaît que
les temps d’expédition varieront selon l’emplacement.
Pour parler avec quelqu’un en français, s’il vous plaît
contacter votre détaillant.
Opción de servicio en línea
• Si usted ha recibido una parte dañada o defectuosa, o
• Si falta alguna parte o componente
Page 2
Required Tools / Outils requis / Herramientas necesarias
Caution
Do not over tighten any screw.
The last few turns of each screw should be done very slowly
or by hand.
Attention
Évitez de trop serrer les vis. Ralentissez la vitesse de la
foreuse pour les derniers deux tours de vis ou vissez-les
lentement à la main.
Precaución
No apriete los tornillos demasiado. Las últimas vueltas de
cada tornillo deben hacerse muy lentamente o con la mano.
3/16th inch diameter
ième
3/16
de pouce de diamètre
3/16 pulgadas de diametro
BEFORE YOU BEGIN
Identify ALL parts and hardware to
ensure everything is included.
Stud Finder
Détecteur de montant
Detector de travesaños
AVANT DE COMMENCER
Identier toutes les pièces et le matériel
an de s’assurer que tout est inclus.

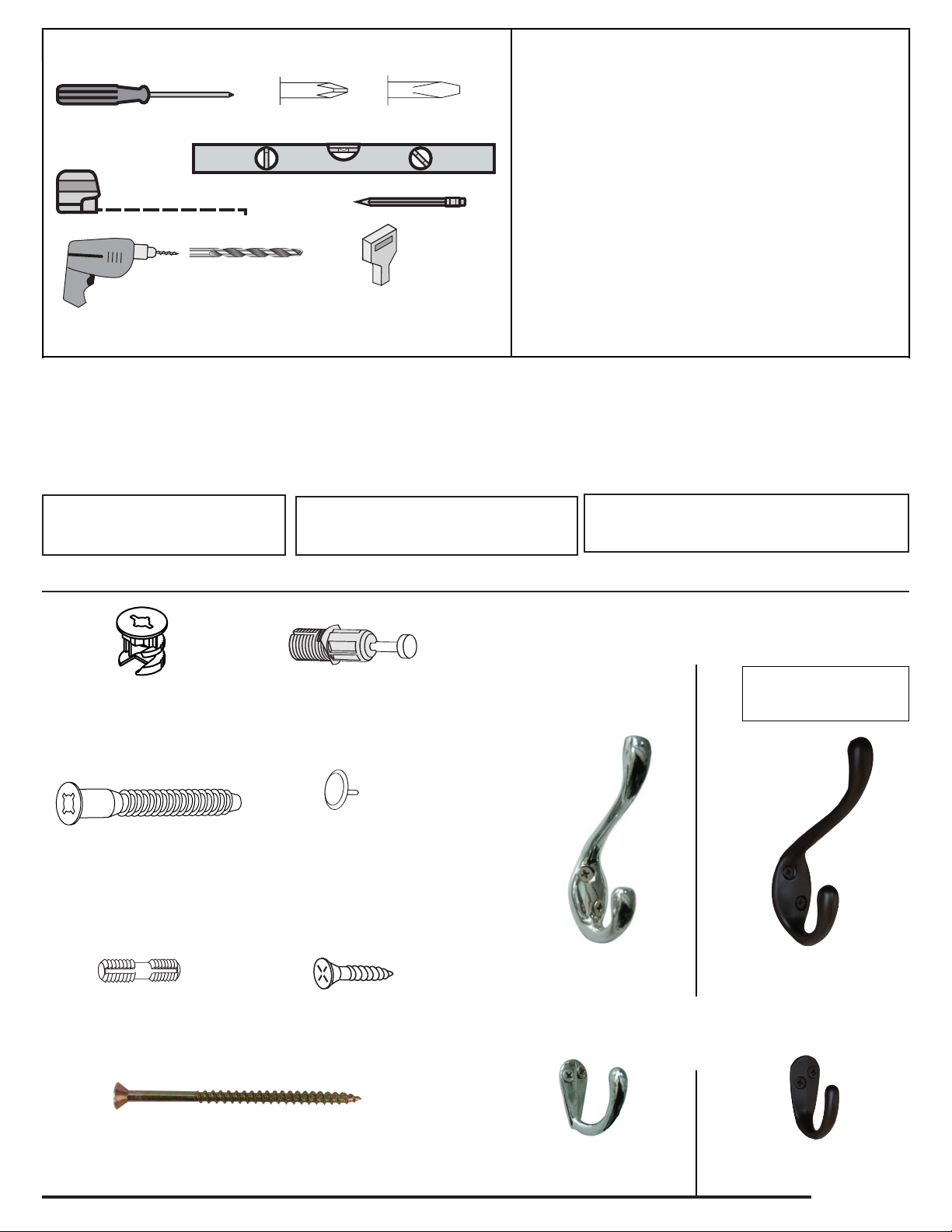

Hardware / Quincaillerie / Piezas de Conexión
Large Zinc Cam (8)
Ferrure en zinc grande
Tuercas de jación
grande de zinc
RM-0103
Blue Rapid Rods (8)
Tige rapide bleu
Clavija azul de ajuste rápido
RM-0583
ANTES DE COMENZAR
Identique todos las partes y componentes
para estar seguro que todo está incluido
Coat Hook (5)
Crochet de manteau
Gancho para ropa
for drifted gray nish
à ni gris vieilli
para n gris madera
2” Conrmat Screws (13)
Vis Conrmat 2 po.
Tornillos Conrmat
RM-0001
Plastic Dowel (8)
Goujons en plastique
Pasador de plastico
RM-0072
3½” Quadrex Screw (4)
Vis Quadrex 3½ po.
Tornillo Quadrex de 3 ½’’
RM-0888
Screw Cover Caps (10)
Capuchons des vis
Cubiertas de tornillos
RM-0008-B black / noir / negro
RM-0008-E espresso / expresso
RM-0008-D gray / gris / gris
RM-0008-W white / blanc / blanco
#6 - 5/8” Screws (18)
Vis #6 - 5/8 po.
Tornillos de 5/8’’
RM-0004
RM-0484
chrome / chrome / cromo
Wardrobe Hook (4)
Crochet de garde-robe
Gancho de armario
RM-0636
chrome / chrome / cromo
RM-0484-B
black / noir / negro
RM-0636-B
black / noir / negro
Page 2 of 8
Page 3

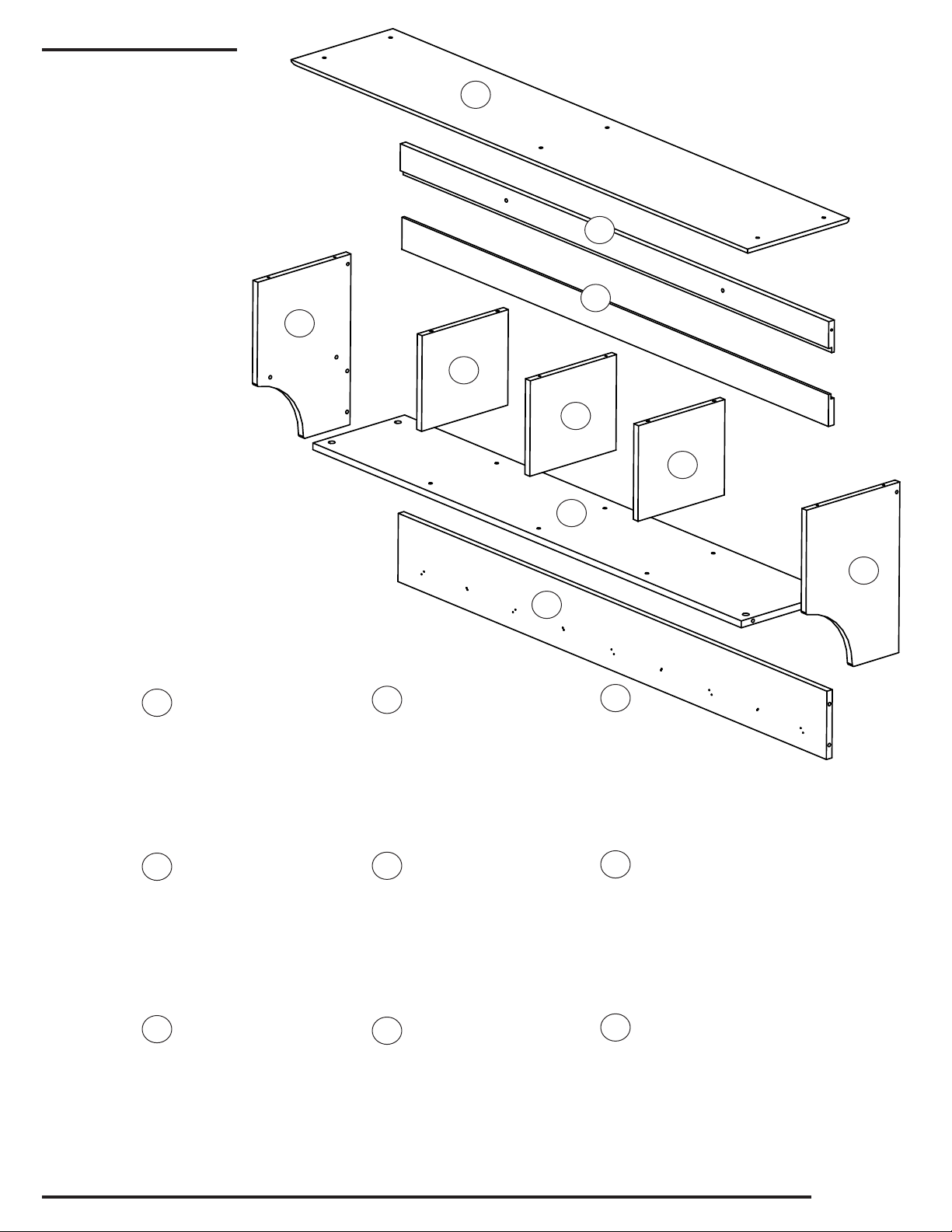

Parts / Pièces / Piezas
C1
C8
C9
C2
C4
C3
C4
C1
Top (1)
Dessus
Panel superior
TP-10093-B black / noir / negro
TP-10093-E espresso / expresso
TP-10093-D gray / gris / gris
TP-10093-W white / blanc / blanco
C4
Inner Gables (2)
Pignons intérieurs
Separadores interiores
GA-10092-B black / noir / negro
GA-10092-E espresso / expresso
GA-10092-D gray / gris / gris
GA-10092-W white / blanc / blanco
C2
Left Side (1)
Côté gauche
Lateral izquierdo
SL-0811 black / noir / negro
SL-0861 espresso / expresso
SL-0851 gray / gris / gris
SL-0801 white / blanc / blanco
C5
Right Side (1)
Côté droit
Lateral derecho
SR-0811 black / noir / negro
SR-0861 espresso / expresso
SR-0851 gray / gris / gris
SR-0801 white / blanc / blanco
C6
C5
C7
C3
Center Gable (1)
Pignon central
Panel central
CG-10035-B black / noir / negro
CG-10035-E espresso / expresso
CG-10035-D gray / gris / gris
CG-10035-W white / blanc / blanco
C6
Bottom Shelf (1)
Tablette du bas
Repisa inferior
BT-10093-B black / noir / negro
BT-10093-E espresso / expresso
BT-10093-D gray / gris / gris
BT-10093-W white / blanc / blanco
C7
Back Panel (1)
Panneau arrière
Panel trasero
BK-10032-B black / noir / negro
BK-10032-E espresso / expresso
BK-10032-D gray / gris / gris
BK-10032-W white / blanc / blanco
C8
Rear Stabilizer (1)
Stabilisateur arrière
Estabilizador trasero
ST-10033-B black / noir / negro
ST-10033-E espresso / expresso
ST-10033-D gray / gris / gris
ST-10033-W white / blanc / blanco
C9
Wall Stabilizer (1)
Stabilisateur de mur
Estabilizador de pared
ST-10034-B black / noir / negro
ST-10034-E espresso / expresso
ST-10034-D gray / gris / gris
ST-10034-W white / blanc / blanco
Page 3 of 8
Page 4
1
C5
C2
Unnished Edge
Bord non-ni
Borde sin acabado
C6
1a
x8
1b
x8
C7
REAR
ARRIÈRE
TRASERO
C2
C5
C6
C7
1d
1c
Page 4 of 8
Page 5

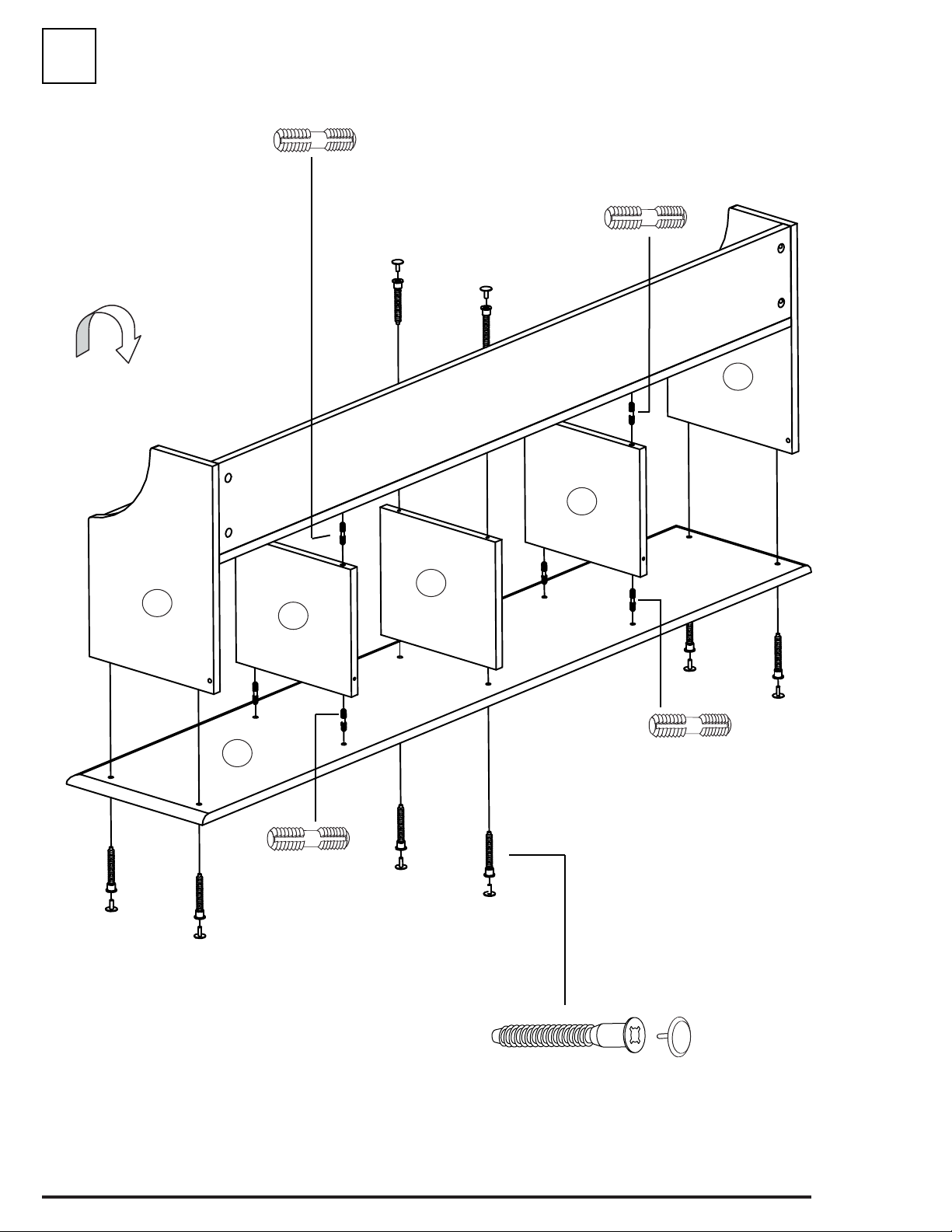

2
x8
2a
C5
C4
C2
C3
C4
C1
2b
x8
Page 5 of 8
Page 6
3
C8
Notch faces inward
L’encoche tournée vers l’intérieur
La ranura de cara hacia el interior
4
x2
x2
x18
Page 6 of 8
Page 7
5
Hanging the Entryway Shelf
2 people required
Pour suspendre l’étagère à crochets,
vous aurez besoin de 2 personnes
Colgando la repisa de entrada
son requeridas 2 personas
Estimated Time: 30 minutes Temps Estimé: 30 minutes Tiempo estimado: 30 minutos

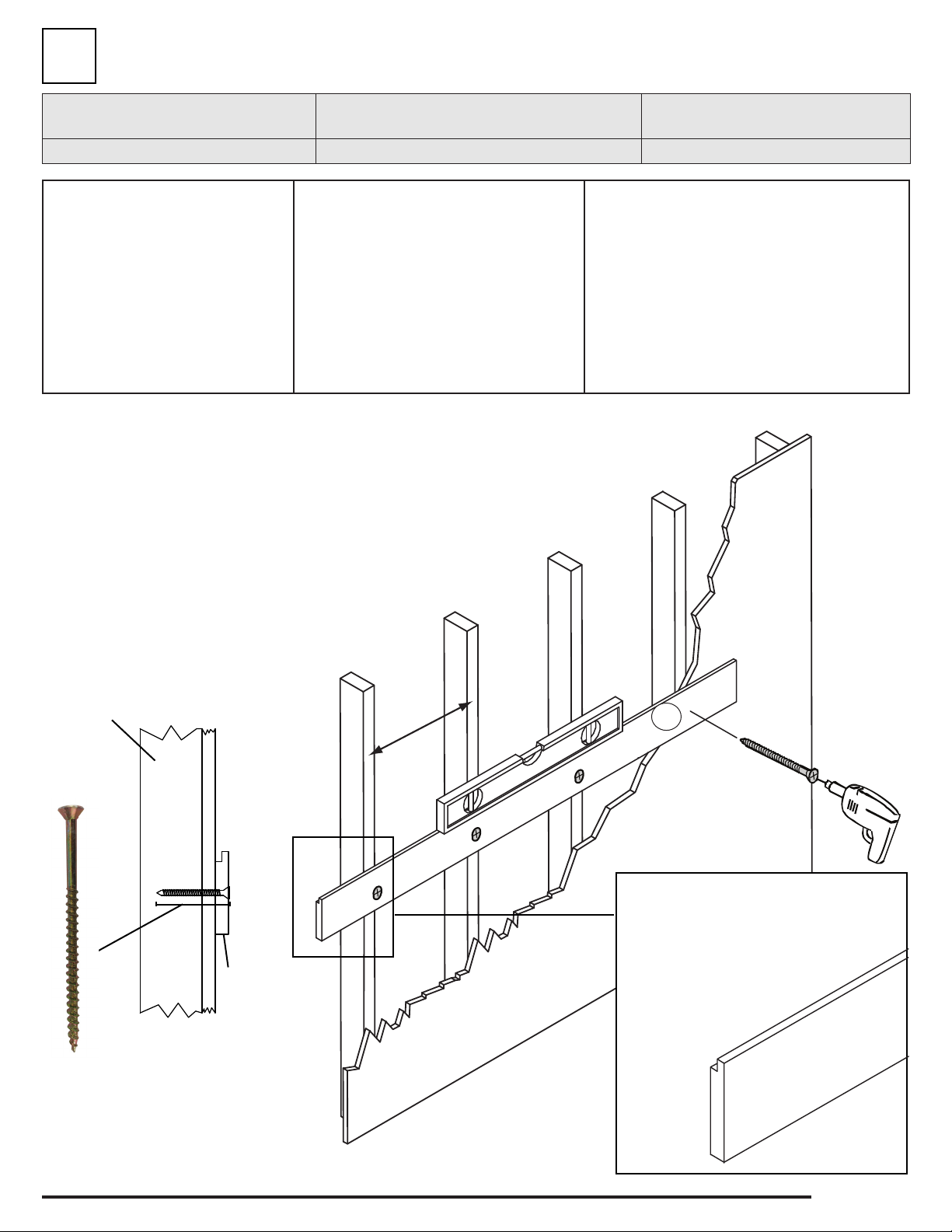

Determine where you want to hang
the Entryway Shelf. Make sure you
are able to attach it to 4 wall studs.
Locate wood studs and attach the
Wall Stabilizer (C9) at the desired
height using the 3½” Quadrex Screw
If you cannot locate a stud, contact
your local hardware store and use the
appropriate wall mounting hardware.
Choisissez l’emplacement de votre étagère à
crochets. Assurez-vous que vous êtes en
mesure de le joindre à 4 poteaux muraux.
Localiser les goujons en bois et le xer au
mur le stabilisateur (C9) à la hauteur désirée
à l’aide des 3½” Quadrex vis
Si vous ne parvenez pas à localiser le
goujon, contactez votre magasin de matériel
informatique et de l’utilisation appropriée du
matériel de montage mural.
Determine dónde desea colgar la repisa.
Asegúrese de ser capaz de montarla en una
pared de 4 travesaños.
Localice los travesaños de madera e instale el
Estabilizador de pared (C9) a la altura deseada
utilizando el Tornillo 3½ “Quadrex
Si usted no puede encontrar un travesaño, póngase en contacto con su ferretería local y utilice
los elementos necesarios de montaje para la
pared deseada.
Wood Stud
Montant
Travesaños
3½” Quadrex Screw
Vis Quadrex 3½ po.
Tornillo Quadrex de 3 ½’’
Wall Stabilizer
Stabilisateur de mur
Estabilizador de
pared
16”
C9
Position Wall Stabilizer with
“notch” facing the wall
Fixez mur stabilisateur avec
l’encoche face au mur
Instale el estabilizador de pared
con la ranura de cara hacia la
pared
Page 7 of 8
Page 8
Carefully mount the Entryway Shelf. The Rear Stabilizer will t tightly into the Wall Stabilizer.
6
Rear Stabilizer
Stabilisateur arrière
Estabilizador trasero
Wall Stabilizer
Stabilisateur de mur
Estabilizador de pared
Placez soigneusement l’étagère à crochets. Le stabilisateur arrière va s’ajuster solidement
dans le mur de stabilisateur.
Cuidadosamente deslice la repisa apoyada en la pared hasta que el estabilizador trasero
encaje adecuadamente dentro del estabilizador de pared.
C8
C9
7
C8
C9
If desired, you can also secure the
Rear Stabilizer to the studs using
similar screws. (not supplied)
Si vous le souhaitez , vous pouvez
également xer le stabilisateur
arrière aux montants avec les
mêmes vis. (Non fourni)
T
X
Product must sit completely
FLUSH against wall
Produit doit s’asseoir
complètement contre mur
El producto debe estar apoyado
completamente al ras contra la
pared.
Si lo desea, también puede
asegurar el Estabilizador Trasero
a los travesaños usando tornillos
similares. (no incluido)
Page 8 of 8
