Page 1

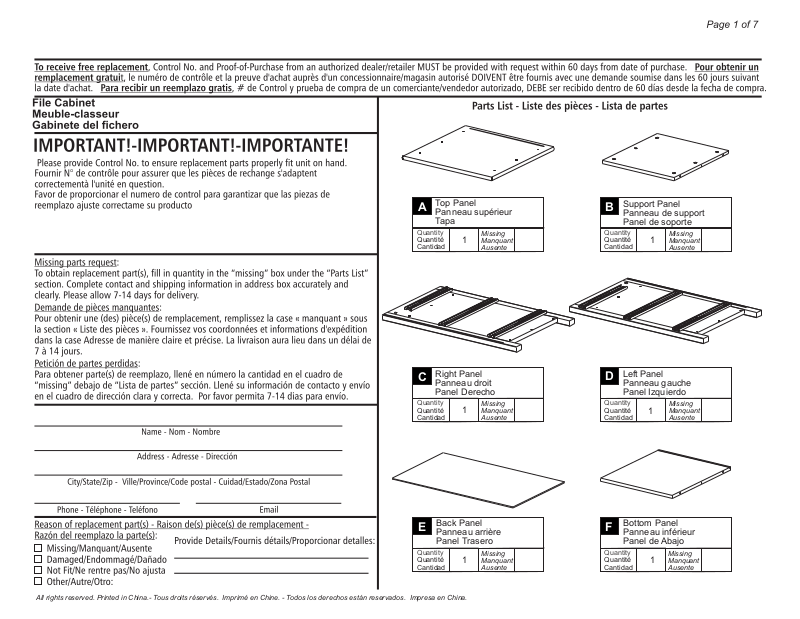

Top Panel
A
Panneau supérieur
Tapa
Quantity
Quantité
Cantidad
1
Missing
Manquant
Ausente
Support Panel
B
Panneau de support
Panel de soporte
Quantity
Quantité
Cantidad
1
Missing
Manquant
Ausente
Right Panel
C
Panneau droit
Panel Derecho
Quantity
Quantité
Cantidad
Back Panel
E
Panneau arrière
1
Missing
Manquant
Ausente
Panel Trasero
Quantity
Quantité
Cantidad
All rights reserved. Printed in China.- Tous droits réservés. Imprimé en Chine. - Todos los derechos están reservados. Impresa en China.
1
Missing
Manquant
Ausente
Left Panel
D
Panneau gauche
Panel Izquierdo
Quantity
Quantité
Cantidad
F
1
Bottom Panel
Panneau inférieur
Panel de Abajo
Quantity
Quantité
Cantidad
1
Missing
Manquant
Ausente
Missing
Manquant
Ausente
Page 2
Front Panel (Small Drawer)
G
Panneau avant (petit tiroir)
Panel de enfrente (pequeño cajón)
Quantity
Quantité
Cantidad
Missing
1
Manquant
Ausente
Right Panel (Small Drawer)
H
Panneau droit (petit tiroir)
Panel derecho (pequeño cajón)
Quantity
Quantité
Cantidad
Missing
1
Manquant
Ausente
Left Panel (Small Drawer)
I
panneau gauche (petit tiroir)
panel izquierda (pequeño cajón)
Quantity
Quantité
Cantidad
Missing
1
Manquant
Ausente
Back Panel (Small Drawer)
J
Panneau Arrière (petit tiroir)
Panel de atràs ( )pequeño cajón
Quantity
Quantité
Cantidad
Missing
1
Manquant
Ausente
Front Panel (Large Drawer)
K
Panneau Avant (grand tiroir)
Panel de enfrente (cajón grande)
Quantity
Quantité
Cantidad
Missing
2
Manquant
Ausente
Short - Court - Corto
Bottom Board (Small Drawer)
O
Panneau Inférieur (petit tiroir)
Base de abajo ( )pequeño cajón
Quantity
Quantité
Cantidad
All rights reserved. Printed in China.- Tous droits réservés. Imprimé en Chine. - Todos los derechos están reservados. Impresa en China.
Missing
1
Manquant
Ausente
Right Panel (Large Drawer)
L
Panneau droit (grand tiroir)
Panel derecho (cajón grande)
Quantity
Quantité
Cantidad
Missing
2
Manquant
Ausente
Long - Long - Largo
Bottom Board (Large Drawer)
P
Panneau Inférieur (grand tiroir)
Base de abajo (cajón grande)
Quantity
Quantité
Cantidad
Missing
2
Manquant
Ausente
Left Panel (Large Drawer)
M
panneau gauche (grand tiroir)
panel izquierda (cajón grande)
Quantity
Quantité
Cantidad
Rod (Single)
Q
Tige (unique)
Missing
2
Manquant
Ausente
Barra (solo)
Quantity
Quantité
Cantidad
Missing
2
Manquant
Ausente
Back Panel (Large Drawer)
N
Panneau Arrière (grand tiroir)
Panel de atràs (cajón grande)
Quantity
Quantité
Cantidad
Rod (Double)
R
Tige (double)
Missing
2
Manquant
Ausente
Barra (doble)
Quantity
Quantité
Cantidad
Missing
2
Manquant
Ausente
Page 3
Knob
S
Bouton
Perilla
Quantity
Quantité
Cantidad
Screw* (Phillips)
V
Vis* (Phillips)
3
Missing
Manquant
Ausente
Tornillo* (Phillips)
Quantity
Quantité
Cantidad
* Screw Driver is required and not included in the package.
* Un tournevis est nécessaire mais n'est pas inclus avec cet ensemble.
* Se requiere desarmador de cruz y no viene incluido.
All rights reserved. Printed in China.- Tous droits réservés. Imprimé en Chine. - Todos los derechos están reservados. Impresa en China.
12
Missing
Manquant
Ausente
Cam Lock*
T
Serrure batteuse
Cam-lock
Quantity
Quantité
Cantidad
Small Screw* (Phillips)
W
Petite vis* (Phillips)
30
*
Missing
Manquant
Ausente
Tornillo Pequeño* (Phillips)
Quantity
Quantité
Cantidad
2
Missing
Manquant
Ausente
*
Cam Lock Screw*
U
Vis à blocage rapide
Tornillo para cam-lock
Quantity
Quantité
Cantidad
X
30
Bolt*
Boulon*
Tornillo de metal*
Quantity
Quantité
Cantidad
3
Missing
Manquant
Ausente
Missing
Manquant
Ausente
*
*
Care instructions:
To clean, wipe with wet cloth and dry thoroughly.
Use mild soap if necessary. Avoid use of commercial
waxes or polishes or abrasive cleaning materials.
Instructions d'entretien:
Pour nettoyer, essuyez avec un linge humide et séchez
à fond. Utilisez un savon doux au besoin. Évitez d'utiliser
des cires ou produits à polir de type commercial ou des
matériaux de nettoyage abrasifs.
Instrucciones para el cuidado:
Para limpiar, frótelo con algo húmedo y séquelo bien.
Use un jabón suave si es necesario. Evite el uso de ceras
o pulidores comerciales o materiales abrasivos.
Page 4
Assembly Instructions - Instructions d'assemblage - Instrucciones de ensamblaje
Page 4 of 7
1
D
U
2
U
B
T
F
U
T
T
E
REF. 1
C
T U
Note: Insert cam-lock in open position.
Rotate to open position with screw driver if
necessary.
Remarque: Insérez la serrure batteuse en position
ouverte. Tourner en position ouverte avec le tournevis
si nécessaire.
Nota: Inserta el "cam-lock" en posición abierta. Volteé
en posición abierta con desarmador si es necesario.
Turn to lock with screw-driver.
Warning: Do Not over tighten cam lock.
Tourner pour verrouiller avec tournevis.
Avertissement : Ne pas trop serrer s .errure batteuse
Volteé para cerrar con desarmador.
Advertencia: No sobre-apriete .cam-lock
All rights reserved. Printed in China.- Tous droits réservés. Imprimé en Chine. - Todos los derechos están reservados. Impresa en China.
Page 5
Assembly Instructions - Instructions d'assemblage - Instrucciones de ensamblaje
Page 5 of 7
3
A
REF. 1
T
U
U
T
4
W
W
All rights reserved. Printed in China.- Tous droits réservés. Imprimé en Chine. - Todos los derechos están reservados. Impresa en China.
Page 6
Drawer - Tirior - Cajón
Page 6 of 7
5
(Small - Petit - Penuño)
S
U
G
T
U
H
T
O
(Large - Grand - Grande)
S
I
K
U
U
T
R
x2
T
M
L
Q
J
V
REF. 1
All rights reserved. Printed in China.- Tous droits réservés. Imprimé en Chine. - Todos los derechos están reservados. Impresa en China.
V
P
N
Page 7
6
Page 7 of 7
Assembly Instructions - Instructions d'assemblage - Instrucciones de ensamblaje
WARNING!
KEEP ONLY ONE DRAWER OPEN AT A TIME.
AVERTISSEMENT!
SEULEMENT LAISSER UN TIROIR OUVERT À LA FOIS.
ADVERTENCIA!
MANTENGA SÓLO UN CAJÓN ABIERTO A LA VEZ.
All rights reserved. Printed in China.- Tous droits réservés. Imprimé en Chine. - Todos los derechos están reservados. Impresa en China.
