Red Barrel Studio W004922449 Installation & Assembly

Limited Lifetime Warranty

fan motors are warranted to the original purchaser to be free of electrical and/or mechanical

g as the original purchaser owns the fan. Pull chain switches, reverse switches, capacitors and

metal nishes are warranted to be free from defects in materials or workmanship for a period of 1 year from
the date of purchase. Warping of wooden or plastic blades is not covered by this warranty nor is corrosion and/
or deterioration of any nishes for fans installed within ten miles of any sea coast. Extended warranties for
ENERGY STAR® qualied products may apply.

ceiling fans with built-in LED light sources, when properly installed and under normal

are warranted to be free from defects in material and workmanship which cause the light
sources to fail to operate in accordance with the specications for (i) ve (5) years from the date of purchase
on the LED Light modules and electrical components for fans used in single family residences, and (ii) three
(3) years from the date of purchase on the LED Light modules a ponents for fans used in
multi-family or commercial applications. LED bulbs supplied by carry no warranty other
than manufacturer’s warranty. Non-LED bulbs carry no warranty.

Labor and Shipping Excluded. This warranty does not cover any costs or fees associated with the labor
(including, but not limited to, electrician’s fees) required to install, remove, or replace a fan or any fan parts.

This warranty shall not apply to any loss or damage resulting from (i) normal wear and tear or alteration,
misuse, abuse or neglect, or (ii) improper installation, operation, repair or maintenance by original purchaser
or a third party, including without limitation improper voltage supply or power surge, use of improper parts or
accessories, unauthorized repair (made or attempted) or failure to provide maintenance to the fan.

THE FOREGOING WARRANTIES STATE S ENTIRE WARRANTY OBLIGATION

HASER’S SOLE A DY RELATED TO SUCH PRODUCTS.

IS NOT RESPONSIBLE FOR DAMAGES (INCLUDING INDIRECT, SPECIAL,

NSEQUENTIAL), DUE TO PRODUCT FAILURE, WHETHER ARISING OUT OF
BREACH OF WARRANTY, BREACH OF CONTRACT, OR OTHERWISE. THIS WARRANTY IS GIVEN
IN LIEU OF ALL OTHER WARRANTIES, WHETHER EXPRESSED OR IMPLIED, INCLUDING THOSE
OF MERCHANTABILITY, FITNESS FOR A PARTICULAR PURPOSE OR NONINFRINGEMENT.

Some states do not allow limitations on how long an implied warranty lasts or the exclusion or limitations
of incidental or consequential damages, so the above limitations and exclusions may not apply to you. This
warranty gives you specic rights and you may have other rights which vary from state to state.

Safety Rules

1

Unpacking Your Fan

Installing Your Fan

Making the Electrical Connections

Operating Your Fan

Care of Your Fan

Troubleshooting

Specications

2

3

6

9

10

10

11

Table of Contents

READ AND SAVE THESE INSTRUCTIONS

1. To reduce the risk of electric shock, insure electricity

has been turned off at the circuit breaker or fuse box

before beginning.

2. All wiring must be in accordance with the National

Electrical Code ANSI/NFPA 70-1999 and local electrical codes.
Electrical installation should be performed by a
qualied licensed electrician.

3. CAUTION: To reduce the risk of personal injury, use only

the screws provided with the electrical box.

4. The outlet box and support structure must be securely

mounted and capable of reliably supporting 35 lbs. (15.9
kg). Use only UL Listed outlet boxes marked “Acceptable
for Fan Support of 35 lbs. (15.9 kg) or less.”

5. CAUTION: The fan must be mounted with a minimum of

7 feet clearance from the trailing edge of the blades to the

oor.

6. Do not operate reversing switch while fan blades are in

motion. Fan must be turned off and blades stopped before

reversing blade direction.

TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK OR PERSONAL
INJURY, MOUNT TO OUTLET BOX MARKED “ACCEPTABLE FOR FAN
SUPPORT OF 35LBS. (15.9 KG) OR LESS”, AND USE SCREWS PRO
VIDED WITH THE OUTLET BOX.

TO REDUCE THE RISK OF PERSONAL INJURY, DO NOT BEND THE
BLADE BRACKETS (ALSO REFERRED TO AS (“FLANGES”) DURING
ASSEMBLY OR AFTER INSTALLATION. DO NOT INSERT OBJECTS IN
THE PATH OF THE BLADES.

-

7. Avoid placing objects in path of the blades.

8. To avoid personal injury or damage to the fan and other

items, be cautious when working around or

cleaning the fan.

9. Do not use water or detergents when cleaning the fan or fan

blades. A dry dust cloth or lightly dampened cloth will be

suitable for most cleaning.

10. After making electrical connections, spliced conductors

should be turned upward and pushed carefully up into
electrical box. The wires should be spread apart with the

grounded conductor and the equipment-grounding

conductor on one side of the electrical box and ungrounded
conductor on the other side of the electrical box.

11. Electrical diagrams are for reference only. Light kits that

are not packed with the fan must be UL Listed and marked
suitable for use with the model fan you are installing.
Switches must be UL General Use Switches. Refer to the
instructions packaged with the light kits and switches for
proper assembly.

12. All set screws must be checked and retightened where

necessary before installation.

13. WARNING: To reduce the risk of re or electric shock,

this fan should only be used with fan speed control part no.
UC7067RY, manufactured by Rhine Electronic Co., Ltd.

14. Suitable for use with solid-state speed controls.

TO REDUCE THE RISK OF SHOCK, THIS FAN MUST BE INSTALLED
WITH AN ISOLATION CONTROL/SWITCH.

1. Safety Rules

ab

1

2

5

7

9

8

10

M

OK

3

6

4

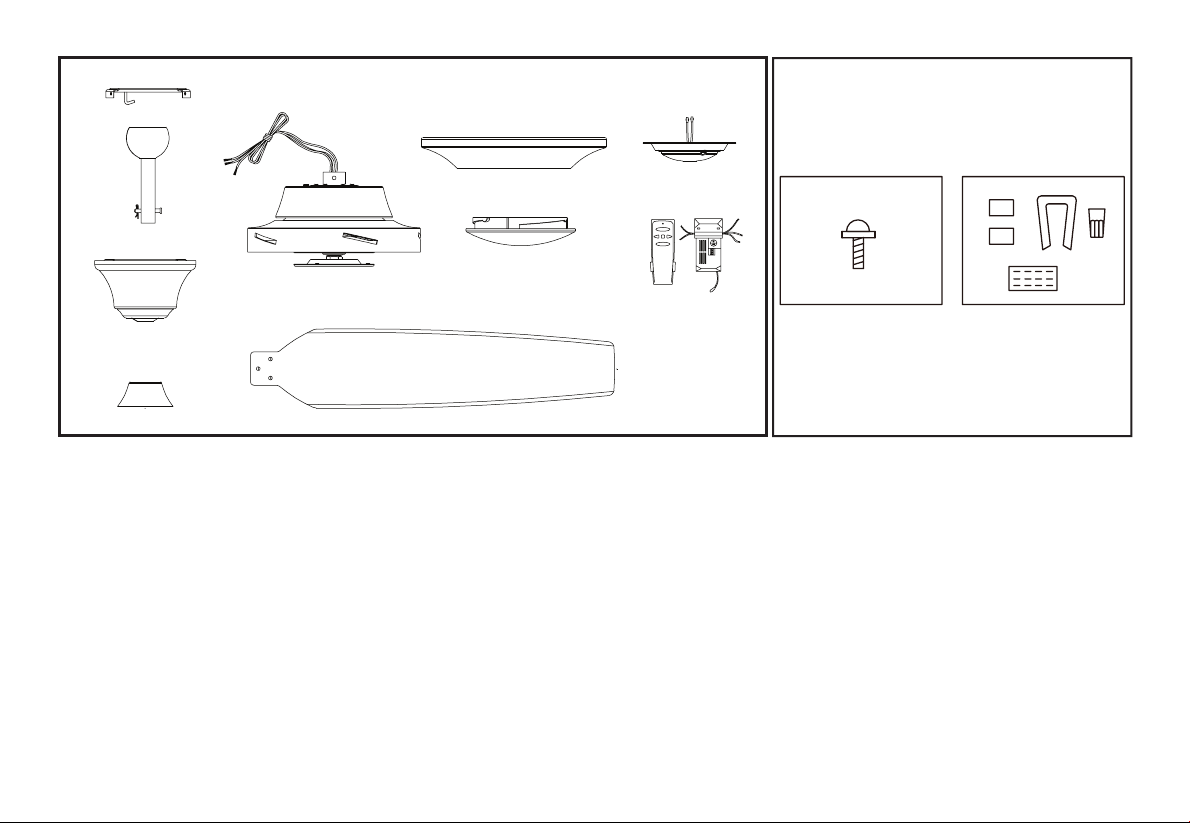

Unpack your fan and check the contents. You should have the following items:

1. Mounting Plate (inside canopy)

2. 6” Ball/Downrod Assembly (hanger pin

and locking pin pre-attached)

3. Canopy with Canopy Ring (attached)

4. Decorative Motor Collar Cover

5. Fan Motor Assembly

6. Blades (5)

7. Light Kit Pan

8. Shatter-resistant Shade

9. Light Kit Fitter Assembly

10. Transmitter and Receiver

2. Unpacking Your Fan

a. Blade attachment hardware

(16 Screws)

b. Electrical hardware and Balancing kit

(3 plastic wire connectors, blade

balancing kit)

Tools Required

Phillips screw driver or straight slotted screw

driver, adjustable wrench, step ladder, and

wire cutters.

Mounting Options

If there isn’t an existing electrical box, then

read the following instructions. Disconnect
the power by removing fuses or turning off
circuit breakers.

Secure the electrical box directly to the building
structure. Use appropriate fasteners and
building materials. The electrical box and
its support must be able to fully support the
moving weight of the fan (at least 35 lbs.).

Do not use plastic electrical boxes.

TO REDUCE THE RISK OF FIRE, ELECTRIC
SHOCK OR PERSONAL INJURY, MOUNT
TO OUTLET BOX MARKED “ACCEPTABLE
FOR FAN SUPPORT OF 35LBS. (15.9 KG) OR
LESS”, AND USE SCREWS PROVIDED WITH
THE OUTLET BOX. ELECTRICAL BOXES
COMMONLY USED FOR THE SUPPORT OF
LIGHTING FIXTURES MAY NOT BE ACCEPT­ABLE FOR FAN SUPPORT AND MAY NEED TO
BE REPLACED. CONSULT A QUALIFIED ELEC­TRICIAN IF IN DOUBT.

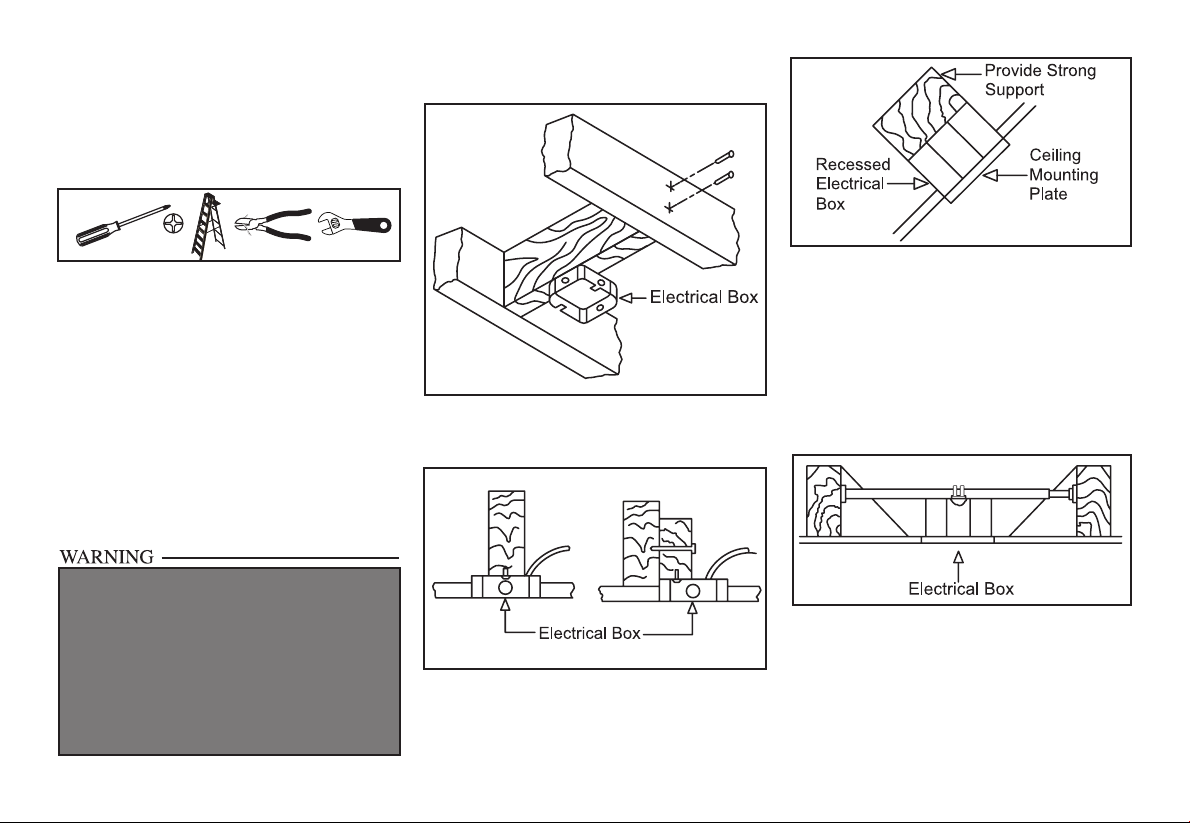

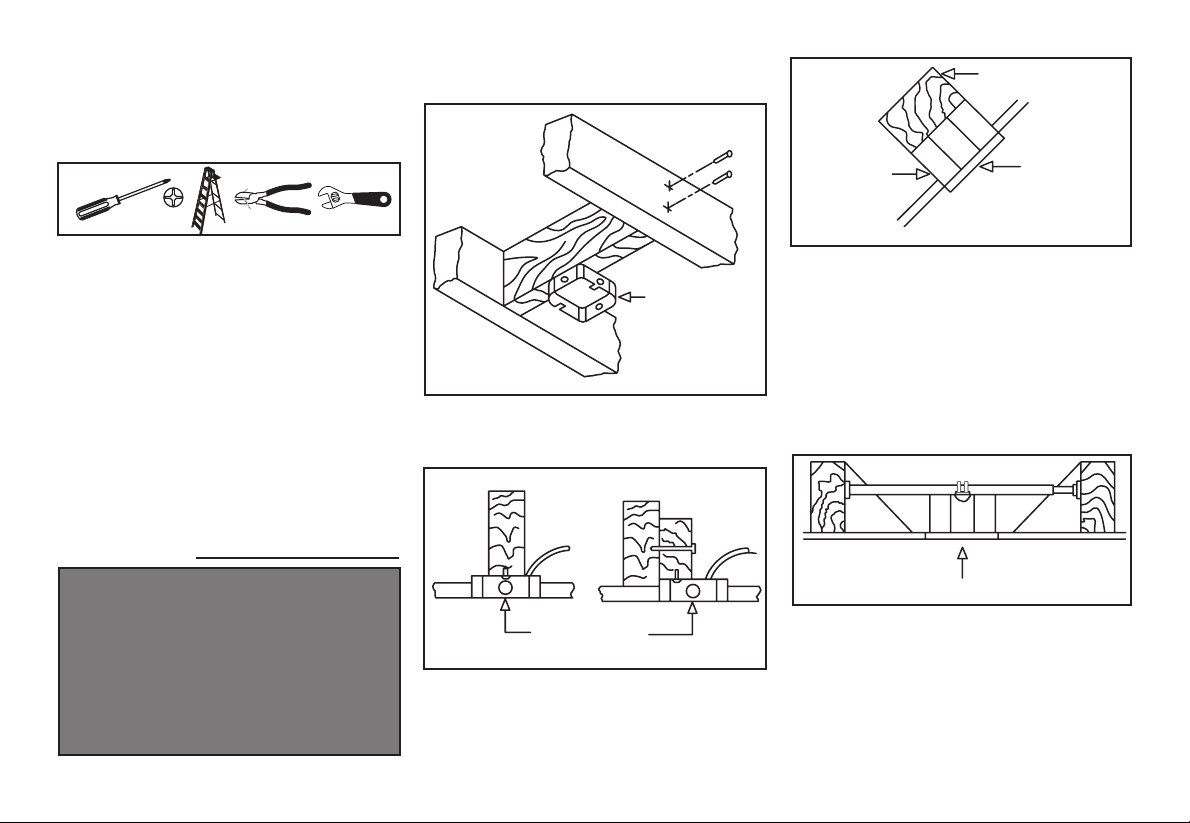

Figures 1, 2, and 3 are examples of different
ways to mount the electrical box.

Figure 1

Figure 2

Figure 3

Note: You may need a longer downrod to

maintain proper blade clearance when installing
on a steep, sloped ceiling. The maximum

angle allowable is 45˚. If the canopy touches

downrod, remove the decorative canopy
bottom cover and turn the canopy 180˚ before
attaching the canopy to the mounting plate.

Figure 4

To hang your fan where there is an existing
xture but no ceiling joist, you may need an
installation hanger bar as shown in Figure 4.

3. Installing Your Fan

Hanging the Fan

REMEMBER to turn off the power. Follow

the steps below to hang your fan properly.
NOTE: This fan is recommended for

standard ceiling mount using the downrod
provided with this fan. When using standard

ceiling installation with the 6 inch downrod

provided, the distance from the ceiling
to the bottom of the fan blades will be

approximately 12 inches.

Standard Ceiling Mounting

1. Remove the canopy ring from the canopy

by turning the ring to the right until it
unlocks. (Figure 5)

2. Remove the mounting plate from the

canopy by loosening the four screws on
the top of the canopy. Remove the two

non-slotted screws and loosen the slotted

screws. This will enable you to remove
the mounting plate. (Figure 6)

3. Remove the hanger pin and locking pin

from downrod assembly.

4. Route the wires exiting the top of the fan

motor through the decorative motor collar

cover then the canopy ring. Make sure the
slot openings are on top. Route the wires
through the canopy and then through the
ball/downrod assembly. (Figure 7)

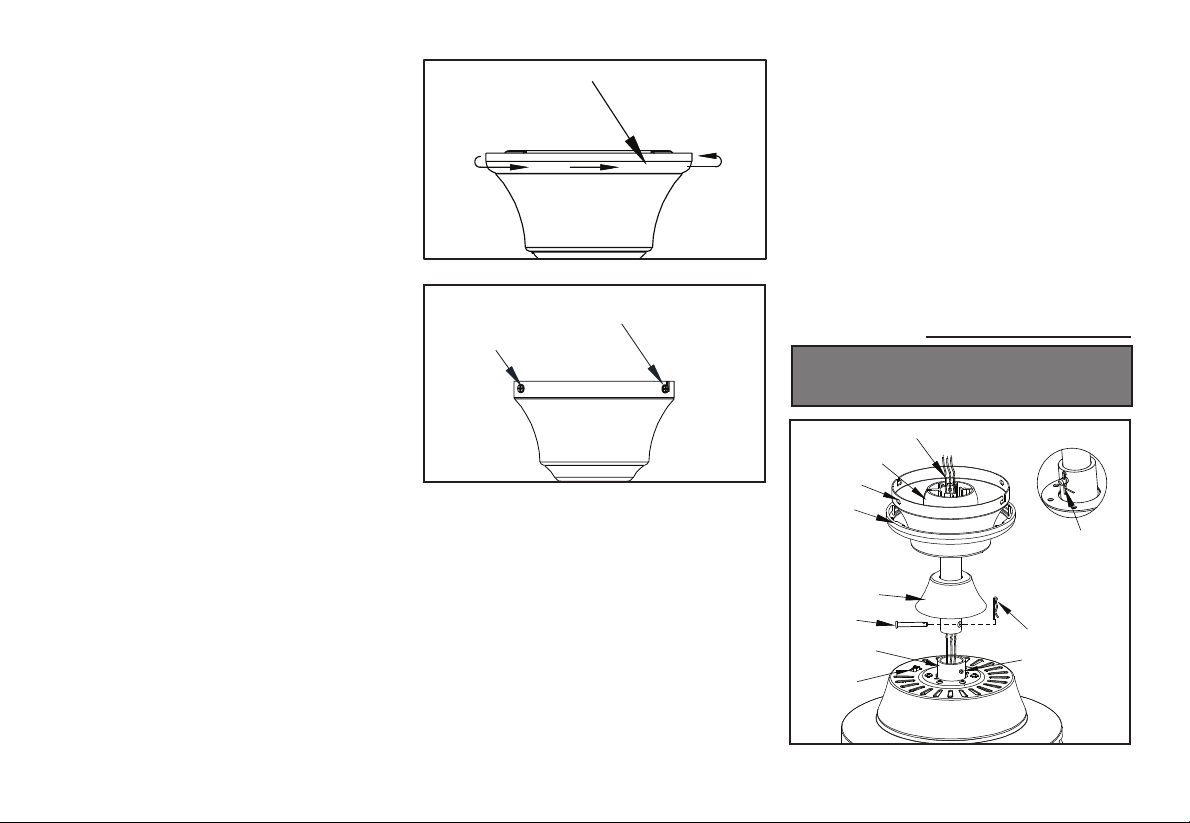

Turn Canopy Ring to Remove

Figure 5

Loosen but Do Not Remove

Remove

Figure 6

5. Loosen, but do not remove, the set screws

on the collar on the top of the motor
housing.

6. Align the holes at the bottom of the

downrod with the holes in the collar on top

of the motor housing. (Figure 7)
Carefully insert the hanger pin through the
holes in the collar and downrod. Be careful
not to jam the hanger pin against the wiring
inside the downrod. Insert the locking pin

through the hole near the end of the bolt

until it snaps into its locked position, as
noted in the circle inset of Figure 7.

7. Re-tighten the set screws on the collar on

top of the motor housing.

8. Make sure the grommet is properly installed

in the collar cover, then slide the collar cover
on the downrod until it rests on the motor

housing. Be sure that the canopy and the
collar cover are both oriented correctly.

9. Proceed to “Installing the Fan” section.

FAILURE TO PROPERLY INSTALL SET SCREWS
AS NOTED IN STEP 7 COULD RESULT IN FAN
LOOSENING AND POSSIBLY FALLING.

Figure 7

4.

Installing Fan to

Electrical Box)

the Electrical Box

WHEN MOUNTING THE FAN ON A SLOPED
CEILING, THE STANDARD BALL/DOWNROD
MOUNTING METHOD MUST BE USED. THE
MOUNTING PLATE MUST BE MOUNTED SO
THAT THE SLOT OPENINGS ARE ON THE
LOWER SIDE BY SLIDING THE MOUNTING
PLATE FROM THE TOP DOWN.

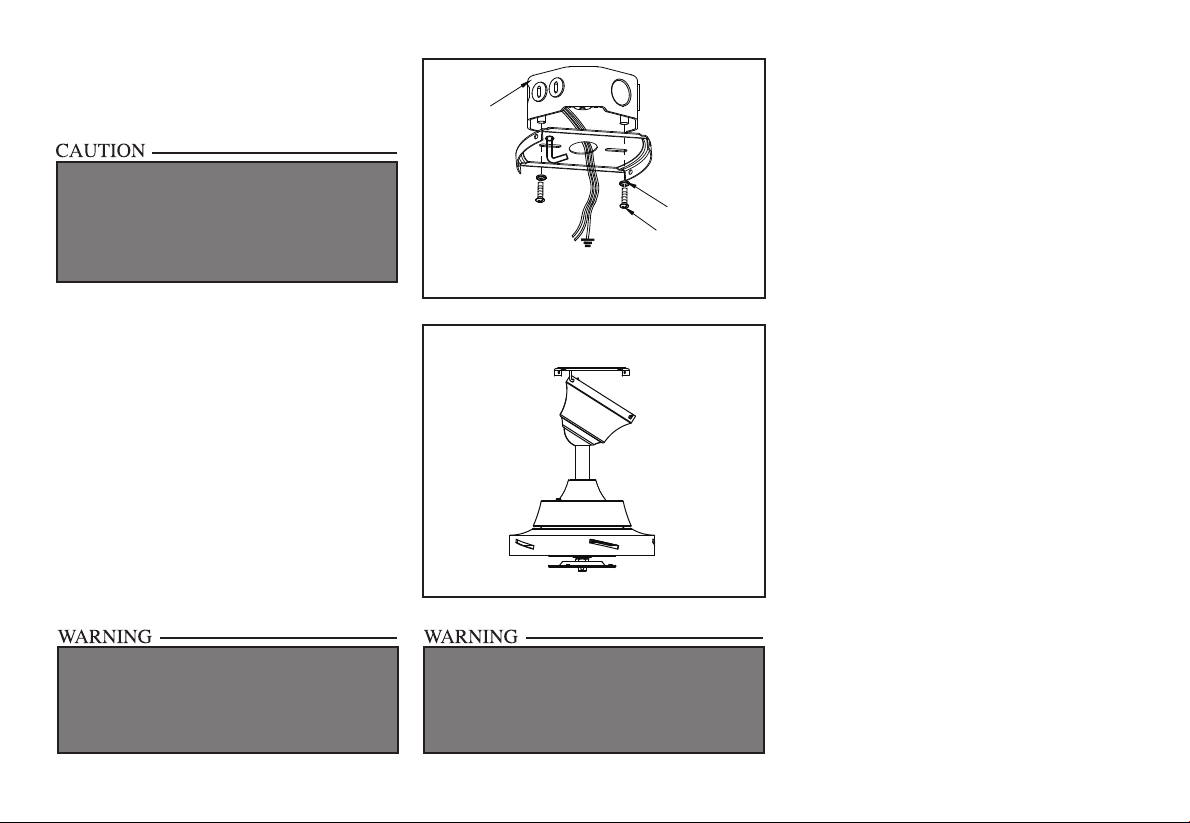

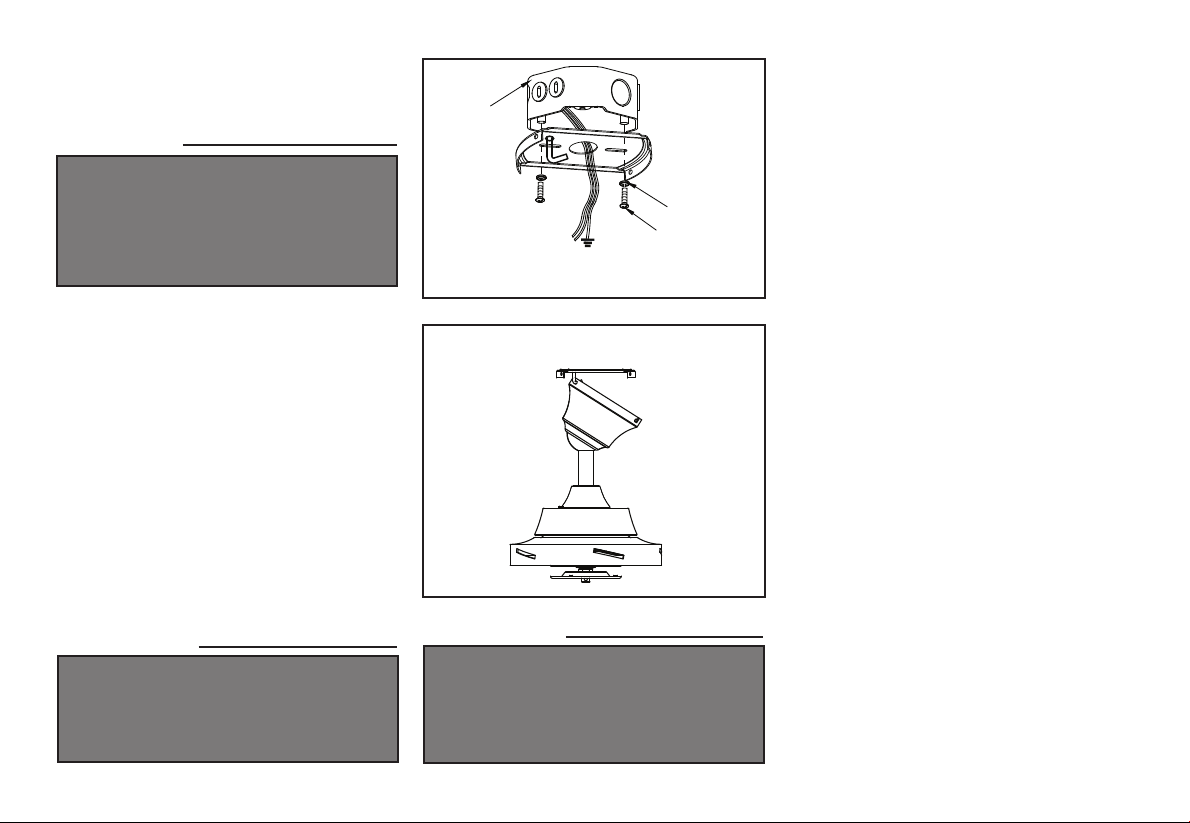

1. Pass the 120-volt supply wires through the

center hole in the ceiling mounting plate as

shown in Figure 8.

2. Install the ceiling mounting bracket on the
electrical box by using the mounting screws
provided with the electrical box. Note that
the at side of the mounting plate is toward
the electrical box. (Figure 8)

3. Tighten the two screws on the electrical box
securely.

4. Carefully lift the fan assembly up to the

ceiling mounting plate and hang the fan on

the hook provided by utilizing one of the
holes at the outer rim of the ceiling canopy.
(Figure 9)

UL Listed
Electrical
Box

120V. Wires

Washers

Mounting

Screws

(Supplied with

Figure 8

Standard mounting

Figure 9

WHEN USING THE STANDARD BALL/DOWNROD
MOUNTING, THE TAB IN THE RING AT THE
BOTTOM OF THE MOUNTING BRACKET MUST
REST IN THE GROOVE OF THE HANGER BALL.
FAILURE TO PROPERLY SEAT THE TAB IN THE
GROOVE COULD CAUSE DAMAGE TO WIRING.

5.

THE HOOK AS SHOWN IN FIGURE 9 IS ONLY
TO BALANCE FAN WHILE ATTACHING WIRING.
FAILURE TO HANG AS SHOWN IN FIGURE 9
MAY RESULT IN HOOK BREAKING CAUSING
THE FAN TO FALL. HOOK MUST PASS FROM
INSIDE TO OUTSIDE OF CANOPY.

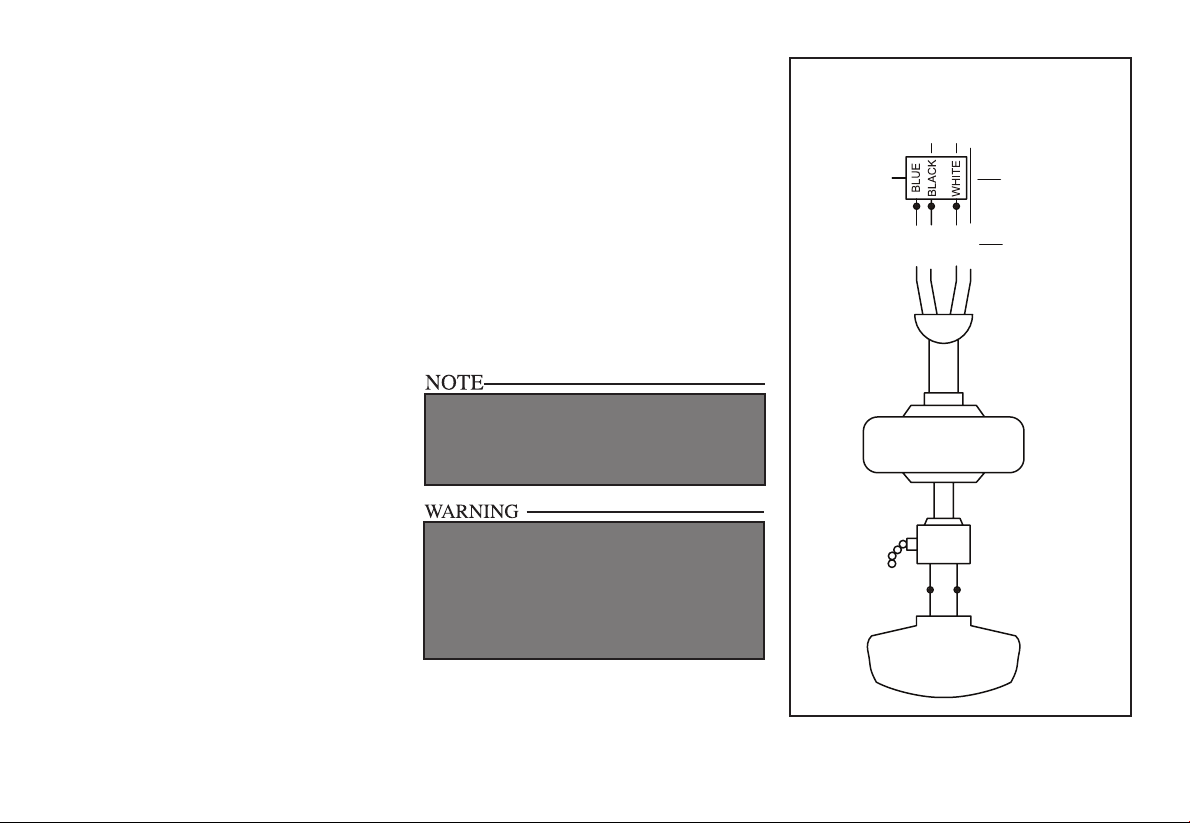

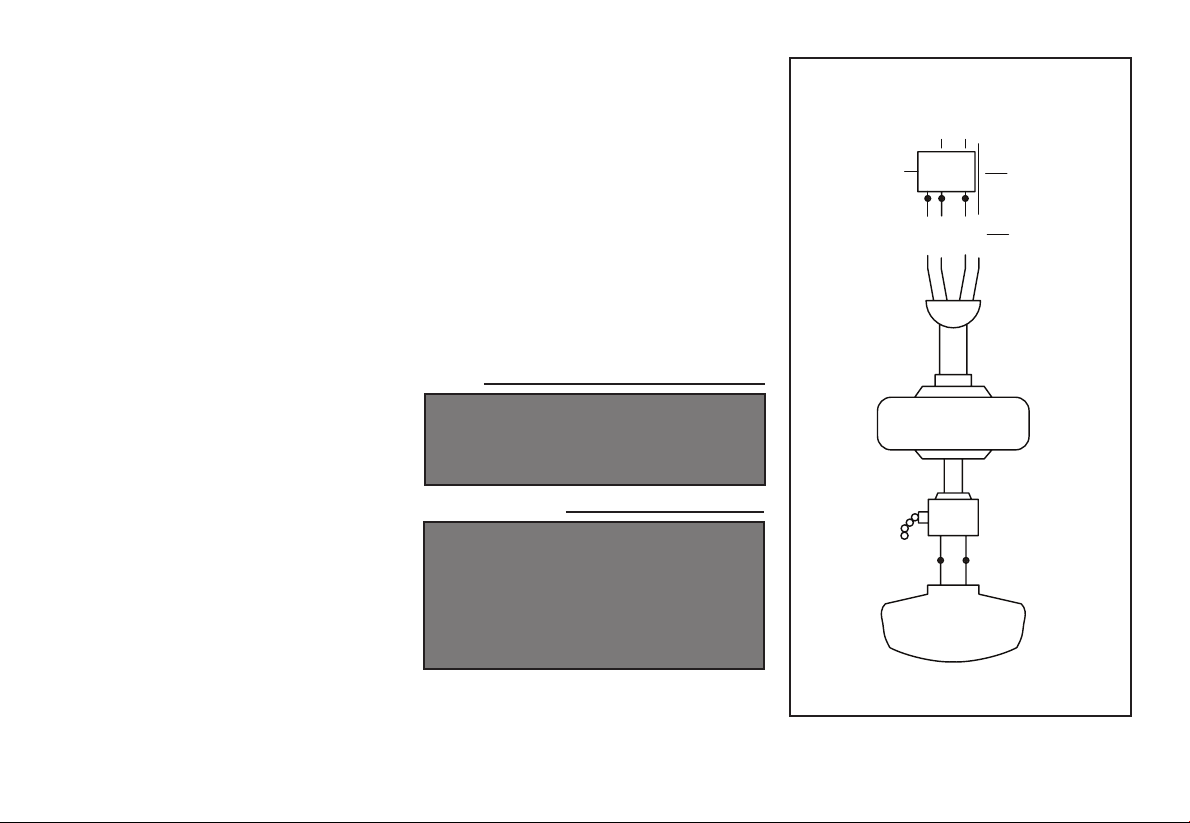

SUPPLY CIRCUIT

Making the Electrical
Connections

REMEMBER to disconnect the power. If

you feel you do not have enough electrical
wiring knowledge or experience, have your fan
installed by a licensed electrician.

Follow the steps below to connect the fan to
your household wiring. Use the wire
connecting nuts supplied with your fan and
supplied with remote control. Secure the
connectors with electrical tape. Make sure

there are no loose strands or

connections. (Figure 10)

1. Connect the ground conductor of the 120v

supply (this may be a bare wire or a wire
with green colored insulation) to the green
ground lead(s) of the fan (Figure 10).

2. Connect the fan motor white wire to the
receiver white wire using a wire nut (Figure

10).

3. Connect the fan motor black wire to the
receiver black wire using a wire nut (Figure

10).

4. Connect the fan motor blue wire to the
receiver blue wire using a wire nut (Figure

10).

5. Connect the receiver black wire to the
supply black (hot) wire using a wire nut
(Figure 10).

6. Connect the receiver white wire to the
supply white (neutral) wire using a wire nut
(Figure 10).

7. After connecting the wires, spread them

apart so that the green and white wires are

one side of the electrical box and the black

wire is on the other side.

8. Turn the wire connecting nuts upward and
carefully push the wiring into the electrical
box.

USE THE PLASTIC WIRE CONNECTORS
SUPPLIED WITH YOUR FAN. SECURE THE
CONNECTORS WITH ELECTRICAL TAPE AND
ENSURE THERE ARE NO LOOSE STRANDS OR
CONNECTIONS.

EACH WIRE NUT (WIRE CONNECTOR) SUPPLIED
WITH THIS FAN IS DESIGNED TO ACCEPT UP TO
ONE 12 GAUGE HOUSE WIRE AND TWO WIRES
FROM THIS FAN. IF YOU HAVE LARGER THAN
12 GAUGE HOUSE WIRING OR MORE THAN
ONE HOUSE WIRE TO CONNECT TO THE FAN
WIRING, CONSULT AN ELECTRICIAN FOR THE
PROPER SIZE WIRE NUTS TO USE.

Remote

Receiver

BLACK

BLUE

WHITE

BLACK

Grounding
Conductor

Green
Grounding

WHITE

GREEN

BLUE

BLACK

Lead

WHITE
WHITE

Figure 10

6.

Finishing the Fan
Installation

STANDARD CEILING MOUNTING

WHEN USING THE STANDARD BALL/DOWNROD
MOUNTING, THE TAB IN THE RING AT THE
BOTTOM OF THE MOUNTING PLATE MUST
REST IN THE GROOVE OF THE HANGER BALL.
FAILURE TO PROPERLY SEAT THE TAB IN THE
GROOVE COULD CAUSE DAMAGE TO WIRING.

1. Align the locking slots of the ceiling
canopy with the two screws in the mounting

plate. Push up to engage the slots and turn

clockwise to lock in place. Immediately
tighten the two mounting screws rmly.

2. Install the remaining two mounting
screws into the holes in the canopy and
tighten rmly.

3. Install the decorative canopy ring by

aligning the ring’s slots with the screws

in the canopy. Rotate the ring counter­clockwise to lock in place.

4. You may now proceed to attaching the

fan blades.

Attaching the Fan
Blades

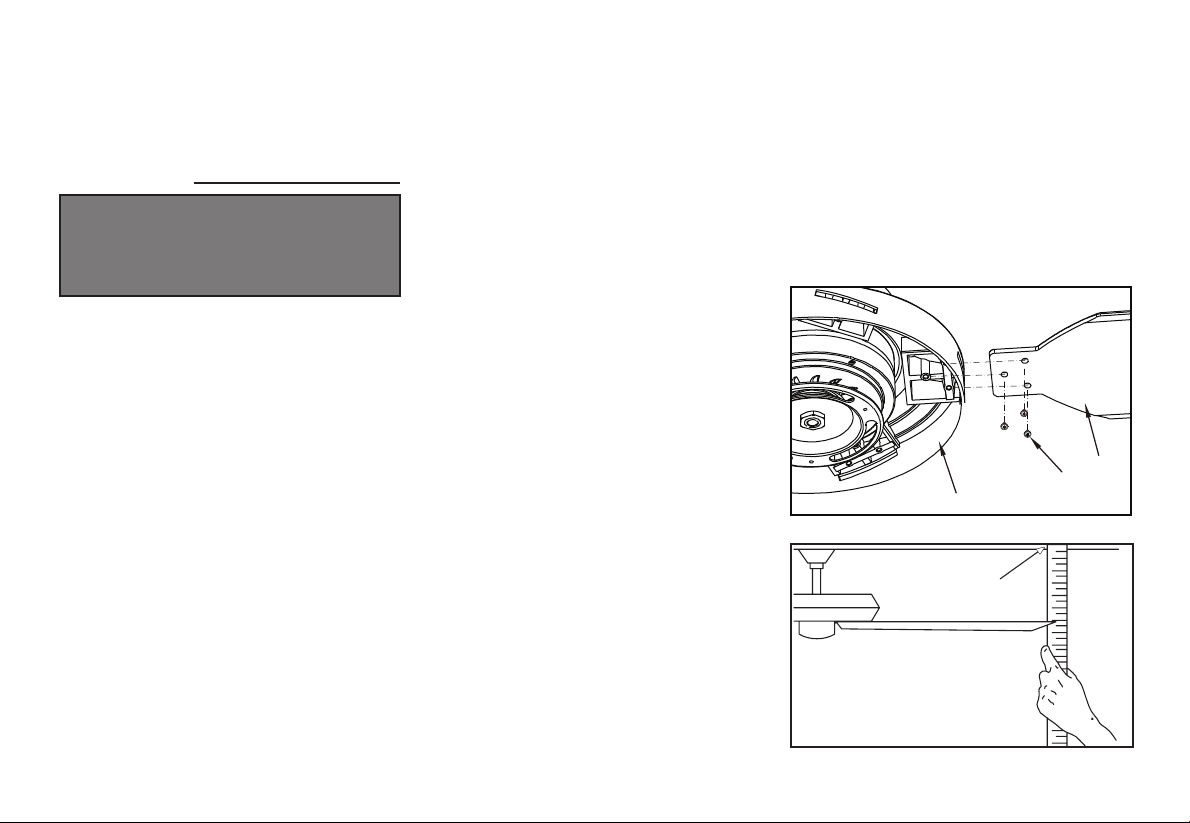

1. Insert the blade through the slot cut-off in
the center ywheel, align the three screw

holes in the blade with the screw holes in

the ywheel and secure with the screws
provided. (Figure 11)

2. Repeat for the remaining blades.

Blade Balancing

All blades are grouped by weight. Because
natural woods vary in density, the fan may

wobble even though the blades are weight
matched.

The following procedure should correct most
fan wobble. Check after each step.

1. Check that all blade screws are secure.

2. Most fan wobble problems are caused

when blade levels are unequal. Check this
level by selecting a point on the ceiling
above the tip of one of the blades. Measure

from a point on the center of each blade

to the point on the ceiling. Measure this
distance as shown in Figure 12. Rotate
the fan until the next blade is positioned
for measurement. Repeat for each blade.
Measurements deviation should be within
1/8”. Run the fan for 10 minutes.

3. Make sure that canopy is tightened securely
to ceiling mounting bracket and that the
ceiling mounting bracket is tightened
securely to the electrical box.

4. Interchanging two adjacent blades can
redistribute the weight and possibly result

in the smoother operation.

5. Use the enclosed Blade Balancing Kit if the

blade wobble is still noticeable.

Blade

Screws

Flywheel

Figure 11

Touching

Ceiling

Figure 12

7.

Installing the Light Kit
Pan/Light Kit Fitter
Assembly/ Shatter-

Resistant Bowl

CAUTION - To reduce the risk of electrical

shock, disconnect the electrical supply circuit
to the fan before installing the light kit.

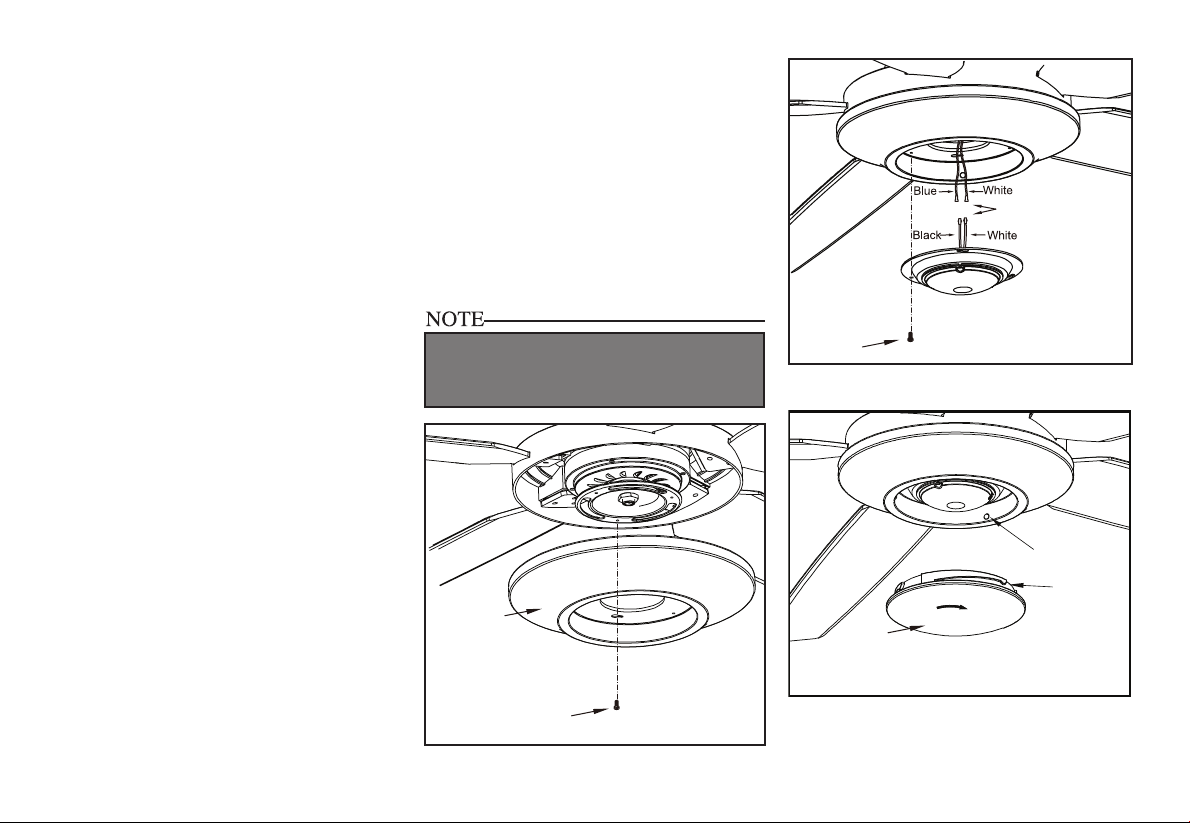

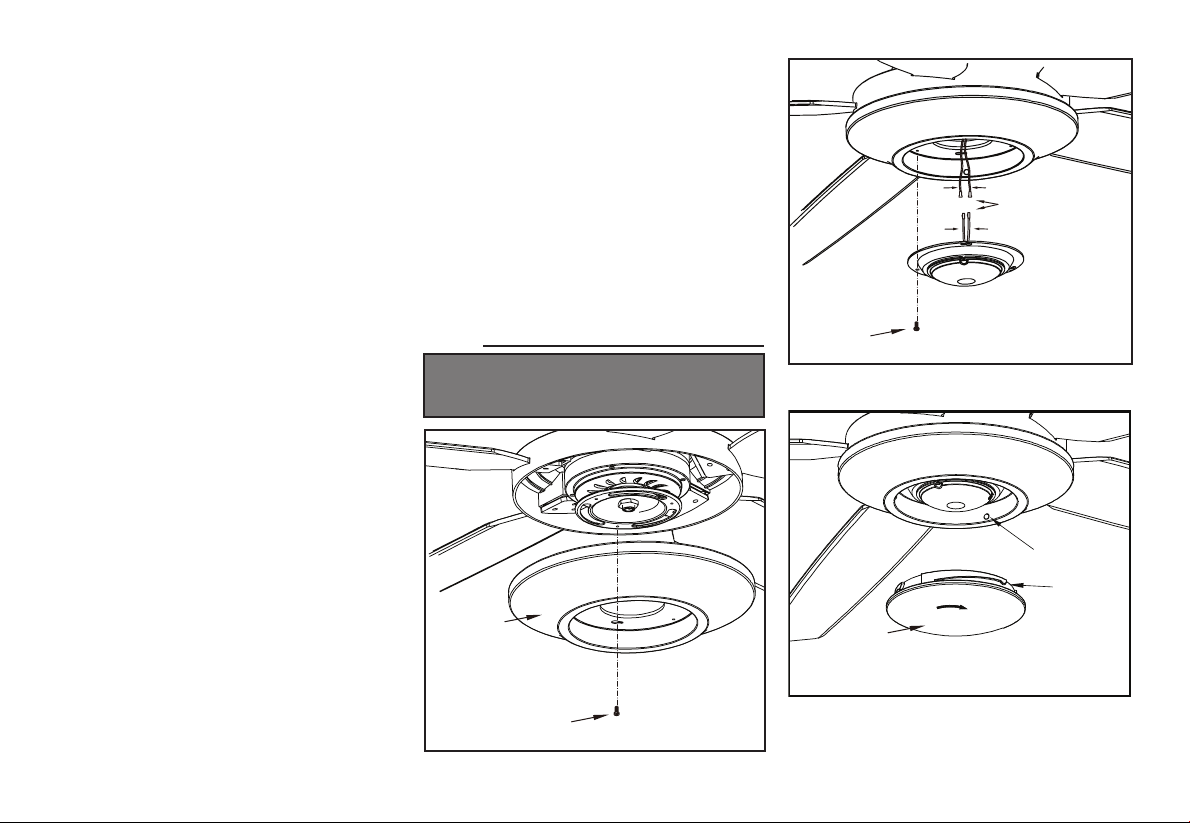

1. Loosen but do not remove two of three

mounting screws from the fan motor

assembly; Remove one mounting screw.
(Figure 13)

2. Push the light kit pan up to the fan motor
assembly so that the two loosened screw
heads t into the keyhole slots. Turn the
light kit pan clockwise, tightened the
screws. Re-install the screw that was
removed in step 1 and tighten rmly.
(Figure 13)

3. Remove one screw from the light kit pan

and loosen, but do not remove the other

two screws. Connect the wires from the
light kit tter assembly to the wires from
the fan motor assembly by connecting the
molded adaptor plugs together. Carefully
tuck all wires and splices into the switch
cap. (Figure 14)

4. Push the light kit tter assembly up so
that the two loosened screw heads t into
the keyhole slots. Turn the light kit tter
assembly clockwise, tightened the screws.
Re-install the screw that was removed in
step 3 and tighten rmly. (Figure 14)

5. Place the shatter-resistant bowl into the
light kit pan, aligning the three at areas

on the top of the shatter-resistant bowl with

the three raised dimples in the light kit pan.
Turn the shatter-resistant bowl clockwise
until it stops. (Figure 15)

PERIODICALLY CHECK THE SHATTER­RESISTANT BOWL IS SEATED FULLY
CLOCKWISE IN THE LIGHT KIT PAN
ASSEMBLY.

Light Kit

Pan

Mounting
Screw (3)

Figure 13

Screw (3)

Plastic
Shade

Molded
Adaptor Plugs

Figure 14

Raised
Dimples

Flat Area

Figure 15

8.

Speed settings for warm or cool weather depend

on factors such as room size, ceiling height,
number of fans, and so on.

The fan shipped from the factory with the

reversing switch positioned to circulate air

downward. If airow is desired in the opposite
direction, turn your fan off and wait for the

blades to stop turning, then slide the reversing

switch (located at the top of the motor housing,
refer to gure 7 on page 4) to opposite position,
and turn fan on again. The fan blades will turn
in the opposite direction and reverse airow.

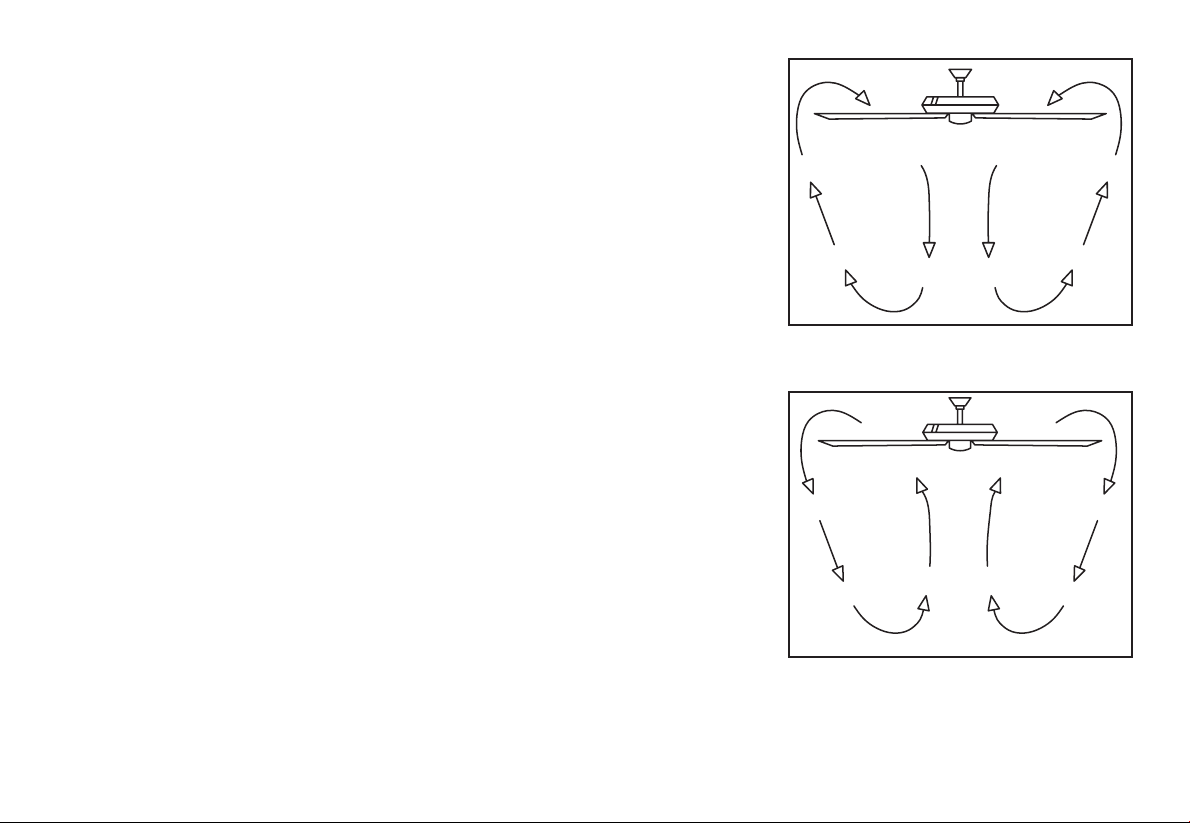

Warm weather - (Forward) A downward air
ow creates a cooling effect as shown in Figure

16. This allows you to set your air conditioner

on a higher setting without affecting your

comfort.

Figure 16

Cool weather - (Reverse) An upward air ow

moves warm air off the ceiling are as shown in

Figure 17. This allows you to set your heating
unit on a lower setting without affecting your

comfort.

9. Operating Your Fan

Figure 17

Care of Your Fan

Here are some suggestions to help you
maintain your fan.

1. Because of the fan’s natural movement,
some connections may become loose.

Check the support connections, brackets,
and blade attachments twice a year. Make
sure they are secure. (It is not necessary to
remove fan from ceiling.)

2. Clean your fan periodically to help maintain
its new appearance over the years. Do not

use water when cleaning, this could damage

the motor, or the wood or possibly cause
an electrical shock. Use only a soft brush

or lint-free cloth to avoid scratching the

nish. The plating is sealed with a lacquer

to minimize discoloration or tarnishing.

Warning - Make sure the power is off
before cleaning your fan.

3. You can apply a light coat of furniture polish

to the wood for additional protection and

enhanced beauty. Cover small scratches

with a light application of shoe polish.

4. There is no need to oil your fan.
The motor has permanently lubricated

sealed ball bearings.

Troubleshooting

Problem Solution

Fan will not start

Fan sounds noisy

1. Check main and branch circuit fuses or breakers

2. Check line wire connections to the fan and switch wire connections in

the switch housing. CAUTION: Make sure main power is off.

3. Check batteries in the transmitter. Does the red LED light come on?
Are you standing close enough to the fan? (Normal range is 10-20
feet.) Are the dip switch settings the same on the transmitter (hand unit)
and receiver? REMEMBER TO TURN OFF POWER SUPPLY

BEFORE CHECKING THE DIP SWITCH SETTINGS IN
RECEIVER.

1. Make sure all motor housing screws are snug.

2. Make sure the screws that attach the fan blade bracket to the motor hub

are tight.

3. Make sure wire nut connections are not rattling against each other or

the interior wall of the switch housing.

CAUTION: Make sure power is off.

4. Allow a 24-hour “breaking in” period. Most noises associated with a

new fan disappear during this time.

5. If using the Ceiling Fan light kit, make sure the screws securing the
glassware are tight. Check that the light bulb is also secure.

6. Make sure the canopy is a short distance from the ceiling.
It should not touch the ceiling.

7. Make sure your electrical box is secure and rubber isolator pads were
used between the mounting bracket and electrical box.

MAKE SURE THE POWER IS OFF AT THE ELECTRICAL PANEL BOX
BEFORE YOU ATTEMPT TO MAKE ANY REPAIRS. REFER TO THE SECTION,
“MAKING ELECTRICAL CONNECTIONS.”

10. Care of Your Fan and Troubleshooting

FAN

SIZE

SPEED VOLTS

FAN POWER

CONSUMPTION

(WITHOUT LIGHTS)

WATTS

AIRFLOW

CFM

AIRFLOW

EFFICIENCY

(HIGHER IS BETTER)

CFM/WATT

NET

WEIGHT

GROSS

WEIGHT

CUBE

FEET

54”

Low

Med 30 3429 114

120

14 2131 152

18.07

lbs.

20.05

lbs.

1.7

High 65 5330 82

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits
are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate
radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications.
However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio
or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one
or more of the following measures:

--Reorient or relocate the receiving antenna.

--Increase the separation between the equipment and receiver.

--Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.

--Consult the dealer or an experienced radio/TV technician for help.
CAUTION:
Any changes or modications not expressly approved by the grantee of this device could void the user’s authority to operate the equipment.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful
interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

11. Specications

Manual de instalación de ventilador de techo

Garantía limitada de por vida

Se garantiza al comprador original que los motores de los ventiladores de no presentan defectos
mecánicos o eléctricos por el tiempo durante el cual el comprador original ntilador. Los interruptores de
cadena, interruptores de reversa, capacitores y acabados de metal cuentan con garantía libre de defectos de materiales o
mano de obra por 1 año a partir de la fecha de compra. La deformación de las aspas de plástico o madera no está cubierta
por esta garantía, así como tampoco la corrosión y/o el deterioro de los acabados en el caso de los ventiladores instalados
dentro de un radio de 10 millas (16 km) de la costa del mar. Pueden corresponder garantías extendidas para los productos
que cumplen con los requisitos de ENERGY STAR

Los ventiladores de techo con fuentes de iluminación LED incorporadas, cuando se los instala
debidamente y bajo condic males, están garantizados como libres de defectos de materiales y mano de

obra que hacen que las fuentes de iluminación dejen de funcionar de acuerdo con las especicaciones durante (i) cinco

(5) años a partir de la fecha de compra para los módulos de luces LED y los componentes eléctricos para los ventiladores
utilizados en residencias unifamiliares, y (ii) tres (3) años a partir de la fecha de compra para los módulos de luces LED y
los componentes e ventiladores utilizados en aplicaciones comerciales o multifamiliares. Los focos LED
suministrados por no cuentan con garantía más allá de la garantía del fabricante. Los focos que no son
LED no cuentan co

Se excluye la mano de obra y el envío. Esta garantía no cubre los costos o cargos asociados con la mano de obra
(incluidos, entre otros, los honorarios del electricista) necesaria para instalar, quitar o reemplazar el ventilador o cualquiera
de sus partes.

Esta garantía no se aplicará a ninguna pérdida o daño que resulte del (i) uso y desgaste normales o de una alteración, uso
indebido o descuido, o de la (ii) instalación, operación, reparación o mantenimiento inadecuados por parte del comprador
original o de un tercero, incluidos, entre otros, suministro de voltaje inadecuado o sobrecarga eléctrica, uso de piezas
o accesorios inadecuados, reparación no autorizada (realizada o que se intentó realizar) o falta de mantenimiento al
ventilador.

NTÍAS PRECEDENTES ESTABLECEN LA OBLIGACIÓN DE GARANTÍA COMPLETA DE
Y LA COMP XCLUSIVA DEL COMPRADOR ORIGINAL EN RELAC

RODUCTOS. NO ASUME RESPONSABILIDAD POR DAÑOS (INCLUIDOS
INDIRECTOS, ESPECIA O EMERGENTES), DEBIDO A FALLAS DEL PRODUCTO, YA
SEA QUE SURJAN DEL INCUMPLIMIENTO DE LA GARANTÍA, DEL INCUMPLIMIENTO CONTRACTUAL
O DE OTRO MODO. ESTA GARANTÍA REEMPLAZA CUALQUIER OTRA GARANTÍA, YA SEA EXPRESA O
IMPLÍCITA, INCLUSO AQUELLAS DE COMERCIABILIDAD, IDONEIDAD PARA UN FIN EN PARTICULAR O
NO INCUMPLIMIENTO.

Algunos estados no permiten limitaciones sobre la duración de una garantía implícita o la exclusión de limitaciones de
daños incidentales o emergentes, de modo que las limitaciones y exclusiones anteriores tal vez no se apliquen a su caso. La

presente garantía le otorga derechos especícos y es posible que usted tenga otros derechos que varían según el estado.

®

.

Normas de seguridad

1

Cómo desempacar el ventilador

Cómo instalar el ventilador

Cómo hacer las conexiones eléctricas

Cómo usar el ventilador

Cuidado del ventilador

Solución de problemas

Especicaciones

2

3

6

9

10

10

11

Tabla de contenido

LEE Y GUARDA ESTAS INSTRUCCIONES

1. Para disminuir el riesgo de descarga eléctrica, antes de

comenzar la instalación asegúrate de que la electricidad ha sido
cortada en el cortacircuitos o en la caja de fusibles.

2. Todo el cableado tiene que cumplir con el Código Nacional

de Electricidad ANSI/NFPA 70-1999 y con los códigos locales
de electricidad. La instalación eléctrica debe hacerse por un

electricista calicado y con licencia.

3. PRECAUCIÓN: Para reducir el riesgo de lesiones físicas, usa

sólo los tornillos suministrados con la caja de distribución.

4. La caja eléctrica y estructura de soporte tienen que montarse de

forma segura para poder sostener con conanza 35 lb (15.9 kg).
Usa solo cajas eléctricas aprobadas por UL y marcadas como
“apropiadas para sostener ventiladores de 35 lb (15.9 kg) o menos”.

5. PRECAUCIÓN: El ventilador tiene que montarse con al

menos 7 pies (2.13 m) de separación entre el borde trasero de
las aspas y el piso.

6. No operar el interruptor de reversa mientras las aspas del

ventilador estén en movimiento. El ventilador tiene que estar
apagado y las aspas detenidas antes de invertir el sentido del
movimiento.

ADVERTENCIA

PARA REDUCIR EL RIESGO DE INCENDIO, DESCARGA ELÉCTRICA O LESIONES
PERSONALES, INSTALA SÓLO EN UNA CAJA ELÉCTRICA CLASIFICADA COMO
“APROPIADA PARA SOSTENER VENTILADORES DE 35 LB (15.9 KG) O MENOS”, Y
USA SÓLO LOS TORNILLOS INCLUIDOS CON DICHA CAJA.

ADVERTENCIA

PARA REDUCIR EL RIESGO DE LESIONES PERSONALES, NO DOBLES LOS
BRAZOS DE LAS ASPAS (TAMBIÉN LLAMADOS “REBORDES”) NI DURANTE NI
DESPUÉS DE LA INSTALACIÓN. NO COLOCAR OBJETOS EN LA TRAYECTORIA DE
LAS ASPAS.

7. Evita colocar objetos en la trayectoria de las aspas.

8. Para evitar lesiones personales o daños al ventilador y otros

artículos, ten cuidado al limpiarlo o al trabajar cerca de él.

9. No usar agua ni detergentes al limpiar el ventilador o las aspas.

Para limpiar casi siempre será adecuado un paño seco o
ligeramente humedecido con que quitar el polvo.

10. Después de hacer las conexiones eléctricas, los conductores

empalmados deben voltearse hacia arriba y empujarse con
cuidado dentro de la caja eléctrica. Los cables deben estar
separados, con el cable a tierra y el conductor a tierra del
equipo hacia uno de los lados de la caja eléctrica y el conductor
sin conexión a tierra hacia el lado opuesto.

11. Los diagramas eléctricos son sólo para referencia. Los kits

de luces no empaquetados con el ventilador tienen que estar
aprobados por UL y marcados como apropiados para usar con
el modelo de ventilador que estás instalando. Los interruptores

tienen que estar clasicados de uso general por UL. Para

ensamblar bien, consulta las instrucciones adjuntas a los kits de
luces e interruptores.

12. Antes de la instalación, todos los tornillos de jación tienen

que comprobarse y reajustarse donde sea necesario.

13. ADVERTENCIA: Para reducir el riesgo de incendio o descarga

eléctrica este ventilador sólo debe usar la pieza # UC7067RY
de control de velocidad fabricada por Rhine Electric Co., Ltd.

14. Adecuado para uso con controles de velocidad de estado sólido.

ADVERTENCIA

PARA REDUCIR EL RIESGO DE DESCARGA ELÉCTRICA, ESTE VENTILADOR
TIENE QUE INSTALARSE CON UN CONTROL/INTERRUPTOR DE AISLAMIENTO.

1. Normas de seguridad

ab

1

2

5

7

9

8

10

M

OK

3

6

4

Desempaca tu ventilador y revisa el contenido. Debes tener los siguientes artículos:

1. Placa de montaje (dentro de la cubierta)

2. Conjunto de tubo bajante/bola de 15.2 cm

(pasadores de soporte y de cierre prejados)

3. Cubierta con aro de cubierta (acoplado)

4. Cubierta decorativa del collarín del motor

5. Conjunto motor-ventilador

6. Aspas (5)

7. Carcasa del kit de luces

8. Pantalla resistente a impactos

9. Conjunto del soporte del kit de luces

10. Transmisor y receptor

2. Cómo desempacar el ventilador

a. Herrajes de montaje de aspas

(16 tornillos)

b. Kit de compensación y componentes

eléctricos

(3 conectores plásticos de cable, kit de
compensación de aspas)

Herramientas necesarias

Destornillador Phillips o de punta plana, llave
ajustable, escalera de tijera y cortacables.

Las guras 1, 2 y 3 ejemplican diferentes

maneras de montar la caja eléctrica.

Caja

eléctrica

empotrada

Provee un
soporte fuerte

Placa
de montaje
en techo

Opciones de montaje

Si no hay una caja eléctrica presente, lee las
siguientes instrucciones. Desconecta la energía

retirando los fusibles o apagando los
cortacircuitos.

Asegura la caja eléctrica directamente a la

estructura de la edicación. Usa sujetadores y

materiales de construcción apropiados. La caja
eléctrica y su soporte tienen que poder sostener
todo el peso en movimiento del ventilador
(al menos 35 lb = 15.9 kg).

No uses cajas eléctricas de plástico.

ADVERTENCIA

PARA REDUCIR EL RIESGO DE INCENDIO, DESCARGA
ELÉCTRICA O LESIONES PERSONALES, INSTALA
SÓLO EN UNA CAJA ELÉCTRICA CLASIFICADA COMO
“APROPIADA PARA SOSTENER VENTILADORES DE 35 LB
(15.9 KG) O MENOS”, Y USA SÓLO LOS TORNILLOS
INCLUIDOS CON DICHA CAJA. LAS CAJAS ELÉCTRICAS
COMÚNMENTE UTILIZADAS COMO SOPORTE PARA
INSTALACIONES FIJAS DE ILUMINACIÓN PUEDEN
NO SERVIR COMO SOPORTE DEL VENTILADOR Y
TAL VEZ DEBAN REEMPLAZARSE. CONSULTA A UN
ELECTRICISTA CALIFICADO SI TIENES DUDAS.

Caja eléctrica

3. Cómo instalar el ventilador

Caja eléctrica

Figura 1

Figura 2

Figura 3

Nota: Tal vez necesites un tubo bajante más
largo para mantener la altura mínima adecuada
de las aspas al instalar el ventilador en un techo
de inclinación pronunciada. El ángulo máximo

permitido es 45º. Si la cubierta toca el tubo
bajante, retira la cubierta inferior decorativa

y gira la cubierta 180º antes de jarla a la

placa de montaje.

Caja eléctrica

Figura 4

Para colgar el ventilador donde haya una
lámpara pero ninguna viga de techo, tal vez
necesites una barra colgante de instalación
como se muestra en la Figura 4.

Cómo colgar el ventilador

Cables del motor

RECUERDA cortar la corriente. Sigue los

pasos más abajo para colgar correctamente tu
ventilador.

NOTA: Se recomienda instalar este ventilador
en un cielo raso estándar usando el tubo bajante
incluido. Cuando uses una instalación de techo
estándar con el tubo bajante de 6 plg (15.2 cm)
suministrado, la distancia desde el techo a la
parte inferior de las aspas será de unas 12 plg
(30.5 cm).

Montaje estándar en techo

1. Retira el aro de la cubierta, girando el aro a
la derecha hasta que se libere. (Figura 5)

2. Retira la placa de montaje de la cubierta

aojando los cuatro tornillos de su parte

superior. Quita los dos tornillos sin ranura

y aoja los tornillos ranurados. Esto te

permitirá retirar la placa de montaje. (Figura 6)

3. Retira los pasadores de soporte y de cierre en
el conjunto del tubo bajante.

4. Inserta los cables que salen por la parte
superior del motor del ventilador, a través
de la cubierta decorativa del collarín del
motor y enseguida por el aro de la cubierta.
Asegúrate de que las ranuras queden en la
parte superior. Inserta los cables a través de
la cubierta y enseguida a través del conjunto
del tubo bajante y bola. (Figura 7)

5. Aoja, sin quitar, los tornillos de jación en
el collarín de la parte superior de la carcasa
de motor.

Gira el aro de la cubierta para quitarlo

Figura 5

Aflojar pero no quitar

Quitar

Figura 6

6. Alinea los oricios en la parte inferior del
tubo bajante con los aquellos del collarín
en la parte superior de la carcasa de motor.
(Figura 7)
Inserta con cuidado el pasador de soporte a

través de los oricios del collarín y del tubo

bajante. Ten cuidado de no apretar contra el
cableado dentro del tubo bajante. Inserta el

pasador de cierre en el oricio cercano al

extremo del perno hasta que encaje en su
posición, como se muestra en el círculo de
la Figura 7.

7. Vuelve a apretar los tornillos del collarín en

la parte superior de la carcasa del motor.

8. Asegúrate de que el ojal quede instalado
correctamente en la cubierta del collarín y
desliza enseguida la cubierta del collarín
por el tubo bajante hasta quedar sobre la
carcasa del motor. Asegúrate de que tanto
la cubierta como la cubierta del collarín
estén orientadas correctamente.

9. Pasa a la sección "Cómo instalar el
ventilador".

ADVERTENCIA

SI NO INSTALAS BIEN LOS TORNILLOS DE FIJACIÓN,
COMO SE INDICA EN EL PASO 7, PUEDEN AFLOJARSE Y
POSIBLEMENTE SE CAERÁ EL VENTILADOR.

Conjunto del tubo
bajante/bola

Cubierta

Aro de
la cubierta

Posición
de cierre

del pasador

Cubierta del collarín
del motor

Pasador
de soporte

Collarín
del motor

Interruptor
de reversa

Pasador

de cierre

Ajusta los tornillos

Figura 7

4.

Cómo instalar el ventilador

la caja eléctrica)

en la caja eléctrica

PRECAUCIÓN

AL INSTALAR EL VENTILADOR EN UN TECHO
INCLINADO, TIENES QUE HACERLO POR EL
MÉTODO DE MONTAJE CON TUBO BAJANTE Y BOLA
ESTÁNDAR. LA PLACA DE MONTAJE TIENE QUE
INSTALARSE DE MANERA TAL QUE LAS ABERTURAS
DE RANURA QUEDEN SOBRE EL LADO INFERIOR,
DESLIZANDO LA PLACA DE MONTAJE DESDE LA PARTE
SUPERIOR HACIA ABAJO.

Caja
eléctrica
aprobada
por UL

Cables de 120 V

Arandelas

Tornillos

de montaje

(incluidos con

1. Pasa los cables de suministro de 120 V a través

del oricio central de la placa de montaje del

techo, como se muestra en la Figura 8.

2. Instala el soporte de montaje de techo sobre
la caja eléctrica, con los tornillos de montaje
incluidos. Fíjate que el lado plano de la
placa de montaje esté orientado hacia la caja
eléctrica. (Figura 8)

3. Aprieta bien los dos tornillos en la caja
eléctrica.

4. Con cuidado alza el ensamblado hacia la placa
de montaje del techo y cuelga el ventilador
del gancho suministrado usando uno de los

oricios en el borde exterior de la cubierta de

techo. (Figura 9)

ADVERTENCIA

EN EL MONTAJE ESTÁNDAR DE TUBO BAJANTE Y
BOLA, LA PESTAÑA EN EL ARO DE LA PARTE INFERIOR
DEL SOPORTE DE MONTAJE TIENE QUE ENCAJAR EN
LA RANURA DE LA BOLA DE SOPORTE. NO ENCAJAR
BIEN LA LENGÜETA EN LA RANURA PUDIERA DAÑAR
EL CABLEADO.

5.

Figura 8

Montaje estándar

Figura 9

ADVERTENCIA

EL GANCHO, COMO SE MUESTRA EN LA FIGURA 9, ES
SÓLO PARA SOSTENER EL VENTILADOR MIENTRAS
SE CONECTAN LOS CABLES. SI NO CUELGA COMO
SE MUESTRA EN LA FIGURA 9, PUEDE ROMPERSE EL
GANCHO, Y EL VENTILADOR SE CAERÁ. EL GANCHO
TIENE QUE PASAR DE ADENTRO HACIA FUERA DE LA
CUBIERTA.

CIRCUITO DE SUMINISTRO

Cómo hacer las
conexiones eléctricas

RECUERDA cortar la electricidad. Si crees

que no tienes suciente experiencia o

conocimientos en cableado eléctrico, contrata
a un electricista con licencia para que instale
el ventilador.

Sigue estos pasos para conectar tu ventilador
al circuito de tu hogar. Usa las tuercas de
conexión de cable incluidas con el ventilador
y el control remoto. Asegura los conectores
con cinta aislante. Asegúrate de que no haya
conexiones ni cables sueltos. (Figura 10)

5. Conecta el cable negro del receptor al cable
negro de suministro de energía (positivo)
usando una tuerca de cable (Figura 10).

6. Conecta el cable blanco del receptor al cable
blanco de suministro de corriente (neutro)
usando una tuerca de cable (Figura 10).

7. Después de conectar los cables, sepáralos
de manera que los cables verde y blanco
queden de un lado de la caja eléctrica y el
cable negro del otro.

8. Gira las tuercas de conexión del cable hacia
arriba y coloca con cuidado el cableado
dentro de la caja eléctrica.

Receptor

remoto

AZUL

AZUL

NEGRO

NEGRO

BLANCO

NEGRO

BLANCO

BLANCO

VERDE

Conductor
a tierra

Cable
terminal
a tierra verde

1. Conecta el conductor a tierra del cable de
120 V (puede ser un cable desnudo o un
cable con aislante verde) al (los) cable(s)
terminal(es) a tierra verde(s) del ventilador
(Figura 10).

2. Conecta el cable blanco del motor del ventilador
al cable blanco del receptor usando una tuerca
de cable (Figura 10).

3. Conecta el cable negro del motor del
ventilador al cable negro del receptor
usando una tuerca de cable (Figura 10).

4. Conecta el cable azul del motor del
ventilador al cable azul del receptor usando
una tuerca de cable (Figura 10).

NOTA

USA LOS CONECTORES DE CABLES PLÁSTICOS
INCLUIDOS CON TU VENTILADOR. SUJETA LOS
CONECTORES CON CINTA DE ELECTRICISTA Y
ASEGÚRATE DE QUE NO HAYA CONEXIONES NI
CABLES SUELTOS.

ADVERTENCIA

CADA TUERCA DEL CABLE (CONECTOR DE CABLE)
INCLUIDA CON ESTE VENTILADOR ESTÁ DISEÑADA
PARA ACEPTAR UN CABLE DOMÉSTICO DE CALIBRE
12 COMO MÁXIMO Y DOS CABLES DEL VENTILADOR.
SI TIENES UN CABLEADO DOMÉSTICO DE CALIBRE
SUPERIOR A 12, O MÁS DE UN CABLE DOMÉSTICO
PARA CONECTAR EL CABLEADO DEL VENTILADOR,
CONSULTA A UN ELECTRICISTA PARA EL TAMAÑO
ADECUADO DE TUERCAS DE CABLE.

AZUL

NEGRO

BLANCO
BLANCO

Figura 10

6.

Cómo nalizar la
instalación del ventilador

MONTAJE ESTÁNDAR EN TECHO

ADVERTENCIA

EN EL MONTAJE ESTÁNDAR DE TUBO BAJANTE Y
BOLA, LA PESTAÑA EN EL ARO DE LA PARTE INFERIOR
DE LA PLACA DE MONTAJE TIENE QUE ENCAJAR EN
LA RANURA DE LA BOLA DE SOPORTE. SI NO ENCAJA
BIEN, PUEDE DAÑARSE EL CABLEADO.

1. Alinea las ranuras de cierre de la cubierta
de techo con los dos tornillos de la placa
de montaje. Empuja hacia arriba para
enganchar las ranuras y gira de izquierda
a derecha para asegurarlas en su lugar.

Inmediatamente aprieta con rmeza los dos

tornillos de montaje.

2. Instala los dos tornillos de montaje

restantes en los oricios de la cubierta y
apriétalos rmemente.

3. Instala el aro de la cubierta decorativa
alineando las ranuras del aro con los
tornillos en la cubierta. Rota el aro hacia

la izquierda para jarlo en su lugar.

4. Ahora puedes proceder a jar las aspas
del ventilador.

Cómo jar las aspas del

ventilador

1. Inserta el aspa en la abertura del centro

del volante, alinea los tres oricios para

tornillo en el aspa con sus correspondientes
en el volante, y asegura con los tornillos
incluidos. (Figura 11)

2. Repite el procedimiento para las aspas
restantes.

Cómo equilibrar las aspas

Todas las aspas se agrupan por peso. Puesto
que las maderas naturales varían en densidad,
el ventilador puede oscilar aunque las aspas
tengan el mismo peso.

El siguiente procedimiento corregirá en gran

medida la oscilación del ventilador. Verica

después de cada paso.

1. Verica que todos los tornillos de las aspas
estén asegurados.

2. La mayoría de los problemas de oscilación
del ventilador se deben a que las aspas

no están al mismo nivel. Verica este

nivel seleccionando un punto en el techo
sobre la punta de una de las aspas. Mide
desde un punto en el centro de cada aspa
al punto en el techo. Mide esta distancia
como se muestra en la Figura 12. Gira
el ventilador hasta que la siguiente aspa
quede en posición para medir. Repite
el procedimiento para cada aspa. Las
desviaciones de la medición no deben pasar
de 3.2 mm. Enciende el ventilador por
10 minutos.

3. Asegúrate de que la cubierta esté bien

jada al soporte de montaje en el techo y
de que este último esté bien jado a la caja

eléctrica.

4. Intercambiar dos aspas adyacentes puede
redistribuir el peso y posiblemente mejorar
el funcionamiento.

5. Usa el kit de compensación de aspas
adjunto si sigues notando oscilación.

Aspa

Tornillos

Volante

Figura 11

Tocando

el techo

Figura 12

7.

Cómo instalar la carcasa
del kit de luces /conjunto
del soporte del kit de

luces / tazón resistente a

impactos

PRECAUCIÓN - Para reducir el riesgo de

descarga eléctrica, desconecta el circuito de
suministro de electricidad al ventilador antes
de instalar el kit de luces.

1. Aoja, pero no quites, dos de los tres
tornillos de montaje del conjunto
motor-ventilador; retira un tornillo de
montaje. (Figura 13)

2. Empuja la carcasa del kit de luces hasta el
conjunto motor-ventilador de manera que

las cabezas de los dos tornillos aojados

encajen en las ranuras tipo ojo de cerradura.
Gira la carcasa del kit de luces hacia la
derecha y aprieta los tornillos. Vuelve a
instalar el tornillo que retiraste en el paso 1

y apriétalo rmemente. (Figura 13)

3. Quita un tornillo de la carcasa del kit de

luces y aoja, pero no quites, los otros dos.

Conecta los cables del conjunto del soporte
del kit de luces a los cables del conjunto
motor-ventilador uniendo los enchufes
moldeados del adaptador. Coloca con
cuidado todos los cables y empalmes dentro
de la caja del interruptor. (Figura 14)

4. Empuja el conjunto del soporte del kit
de luces hacia arriba de manera que las

cabezas de los dos tornillos aojados

encajen en las ranuras tipo ojo de cerradura.
Gira el conjunto del soporte kit de luces
hacia la derecha y aprieta los tornillos.
Vuelve a instalar el tornillo que retiraste en el

paso 3 y apriétalo rmemente. (Figura 14)

5. Coloca el tazón resistente a impactos dentro
de la carcasa del kit de luces alineando las
tres áreas planas en la parte superior del
tazón con las tres muescas salientes en la
carcasa. Gira el tazón resistente a impactos
hacia la derecha hasta que se detenga.
(Figura 15)

NOTA

VERIFICA PERIÓDICAMENTE SI EL TAZÓN RESISTENTE
A IMPACTOS ESTÁ BIEN ASENTADO HACIA LA DERECHA
EN EL ENSAMBLAJE DE LA CARCASA DEL KIT DE LUCES.

Carcasa

del kit

de luces

Tornillos de
montaje (3)

Figura 13

Tornillo (3)

Pantalla
de plástico

Azul

NegroBlanco

Blanco

Enchufes moldeados
del adaptador

Figura 14

Muescas
salientes

Superficie
plana

Figura 15

8.

Las conguraciones de velocidad para clima

cálido o frío dependen de factores como el
tamaño de la habitación, la altura del techo, la
cantidad de ventiladores y otras.

Este ventilador se envía desde la fábrica con
el interruptor de reversa en posición de hacer
circular el aire hacia abajo. Si deseas encauzar

el ujo de aire en sentido contrario, apaga el

ventilador y espera a que las aspas se detengan;
enseguida desliza el interruptor de reversa
(ubicado en la caja de interruptores, consulta
la Figura 7 de la página 4) hacia la dirección
opuesta y a continuación vuelve a encender el
ventilador. Las aspas del ventilador girarán en
sentido contrario e invertirán la corriente de
aire.

Clima cálido - (Hacia adelante) Un ujo de

aire hacia abajo surte efecto refrescante, como

se muestra en la Figura 16. Esto te permite jar
tu aire acondicionado en conguración más alta

sin afectar tu comodidad.

Figura 16

Clima frío - (Reversa) Un ujo de aire hacia

arriba desplaza el aire cálido lejos del techo,
como se muestra en la Figura 17. Esto te permite

jar tu unidad de calefacción en conguración

más baja sin afectar tu comodidad.

9. Cómo usar el ventilador

Figura 17

Cuidado del ventilador

Aquí tienes algunas sugerencias para dar
mantenimiento a tu ventilador.

1. Debido al movimiento natural del ventilador,

algunas conexiones pueden aojarse.

Revisa las conexiones de soporte, los
soportes y los accesorios de aspas dos
veces al año. Comprueba que estén seguros.
(No es necesario desmontar el ventilador
del techo).

2. Limpia el ventilador con frecuencia
para que luzca como nuevo al paso de
los años. No uses agua al limpiar; esto
puede dañar el motor o la madera e
incluso provocar descargas eléctricas.
Usa sólo un cepillo suave o un paño sin
pelusas para evitar arañar el acabado. El
revestimiento está sellado con laca para
minimizar la decoloración u opacidad.

Advertencia - Asegúrate de que la
electricidad esté cortada antes de limpiar
tu ventilador.

3. Puedes aplicar a la madera una na capa
de pulimento para muebles y asegurar
así mayor protección y belleza superior.
Cubre los arañazos pequeños con una leve
aplicación de lustrador para calzado.

4. Tu ventilador no necesita lubricación.
El motor tiene cojinetes de bola sellados y
permanentemente lubricados.

Solución de problemas

Problema Solución

El ventilador
no enciende

El ventilador
hace ruido

1. Verica los fusibles o disyuntores principales y secundarios.

2. Verica las conexiones de cables en línea al ventilador y de cables del

interruptor en la caja de interruptores. PRECAUCIÓN: Asegúrate de que la

fuente principal de electricidad no esté encendida.

3. Verica las baterías en el transmisor. ¿Se enciende la luz LED roja? ¿Estás

lo sucientemente cerca del ventilador? (El rango normal es de 3-6 metros).
¿Coinciden las conguraciones del interruptor en el transmisor (unidad de
mano) y en el receptor? RECUERDA CORTAR LA ELECTRICIDAD

ANTES DE VERIFICAR LAS CONFIGURACIONES DEL
INTERRUPTOR EN EL RECEPTOR.

1. Asegúrate de que los tornillos de la carcasa del motor estén bien ajustados.

2. Asegúrate de que los tornillos que unen el soporte de aspa al cuerpo del motor
están bien ajustados.

3. Asegúrate de que las conexiones de tuerca de cable no choquen unas con otras
ni con la pared interior de la caja del interruptor.

PRECAUCIÓN: Asegúrate de que la electricidad está cortada.

4. Deja que transcurra un período de “adaptación” de 24 horas. La mayoría de los
ruidos asociados a un ventilador nuevo desaparecen en ese período.

5. Si usas el kit de luces de ventilador de techo, asegúrate de que los tornillos que

sujetan el vidrio estén bien apretados. Verica que también la bombilla esté
bien jada.

6. Asegúrate de que la cubierta esté a corta distancia del techo.
No debe tocar el techo.

7. Asegúrate de que tu caja eléctrica esté bien segura y de que se hayan instalado
almohadillas aislantes de goma entre el soporte de montaje y la caja de
distribución.

ADVERTENCIA

ASEGÚRATE DE QUE NO HAYA CORRIENTE EN EL PANEL ELÉCTRICO ANTES
DE INTENTAR HACER REPARACIONES. CONSULTA LA SECCIÓN “CÓMO HACER
CONEXIONES ELÉCTRICAS”.

10. Cuidado del ventilador y solución de problemas

TAMAÑO DEL
VENTILADOR

VELOCIDAD VOLTIOS

CONSUMO POR
POTENCIA DEL

VENTILADOR

(SIN LUCES)

EN VATIOS

FLUJO

DE AIRE

CFM

EFICIENCIA DE
FLUJO DE AIRE

(MÁS ALTO
ES MEJOR)

CFM/VATIOS

PESO

NETO

PESO

BRUTO

PIES

CÚBICOS

1.37 m

Baja

Media 30 3429 114

120

14 2131 152

18.07
lb

20.05
lb

1.7

Alta 65 5330 82

Este equipo fue sometido a prueba y se determinó que cumple con los límites establecidos para un dispositivo digital Clase B según la Parte 15 de las
Normas FCC. Estos límites fueron establecidos para dar protección razonable contra la interferencia dañina en uso residencial. Este equipo genera,
consume y puede irradiar energía de radiofrecuencia; si no se instala y usa de acuerdo con las instrucciones, puede causar interferencia dañina a
comunicaciones radiales. Sin embargo, no hay garantía de que no ocurrirá interferencia en una instalación particular. Si este equipo causa interferencia
que perjudica la recepción de radio o televisión, lo cual puede determinarse encendiendo y apagando el equipo, se recomienda al usuario tratar de
corregir la interferencia con una o más de las siguientes medidas:
– Reorientar o reubicar la antena receptora.
– Incrementar la distancia entre los equipos y el receptor.
– Conectar el equipo a un tomacorriente en circuito distinto al que el receptor está conectado.
– Consultar al concesionario o algún técnico de radio/TV con experiencia para ayuda.
PRECAUCIÓN:

Los cambios o modicaciones sin aprobación expresa del responsable de este dispositivo podrían anular el derecho del usuario a operar el equipo.

Este dispositivo cumple con la Parte 15 de las Normas FCC. Su operación está sujeta a las dos condiciones siguientes: (1) Este dispositivo no debe
causar interferencia dañina y (2) tiene que aceptar cualquier interferencia recibida, incluyendo aquella que pudiera afectar su funcionamiento.

11. Especicaciones
