Page 1

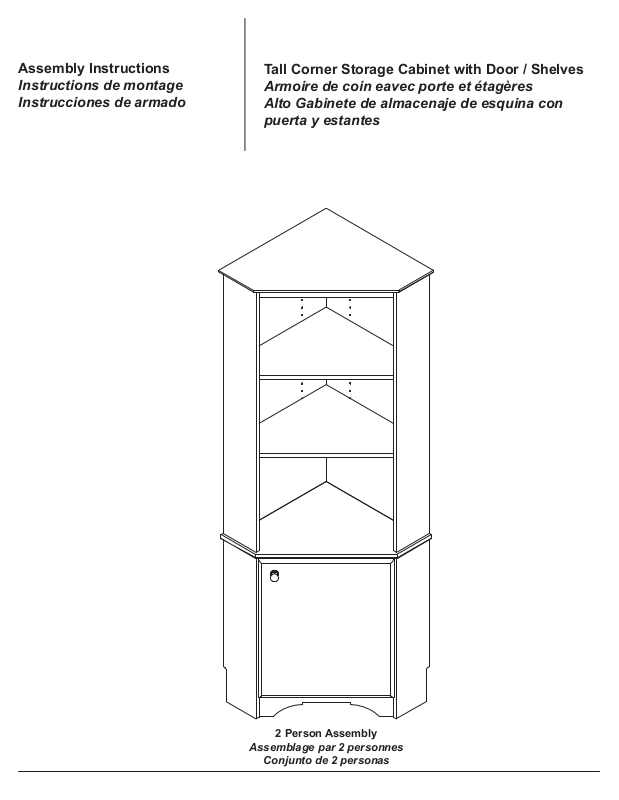

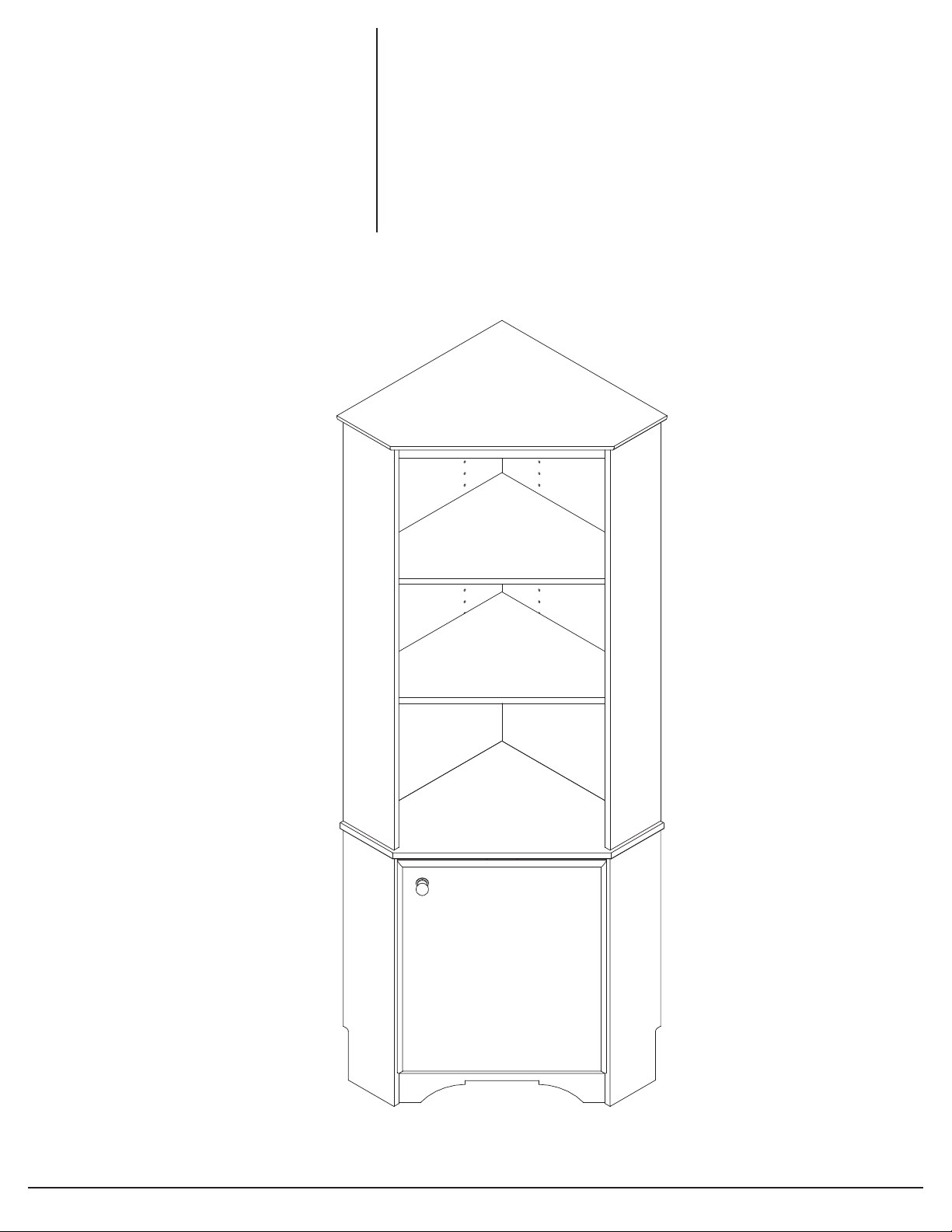

Assembly Instructions
Tall Corner Storage Cabinet with Door / Shelves
Armoire de coin eavec porte et étagères Alto Gabinete de almacenaje de esquina con puerta y estantes
2 Person Assembly
Assemblage par 2 personnes
Conjunto de 2 personas
Page 2

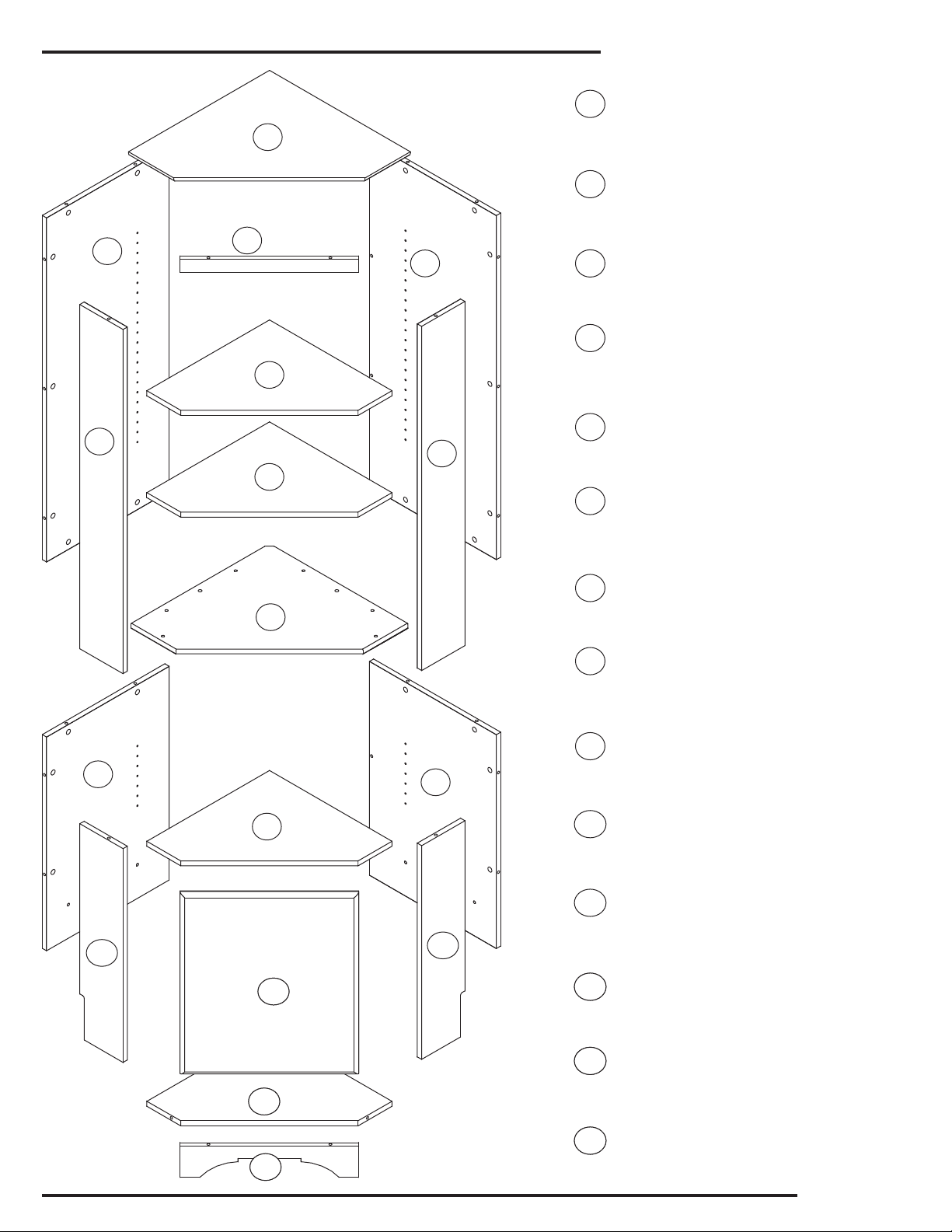

Cabinet Parts / Pièces du cabinet / Piezas de Gabinete
B1
B1
B2
B3
B5
B8
B10
B2
B6
B6
B7
B6
B11B14
B11B12
B11B13
B4
B9
B3
B4
B5
B5
B6
B7
B8
B9
B10
B11
B11
B11B12
B11B13
B11B14
Top (1)
Dessus Superior
white / blanc / blanco
Top Moulding (1)
Moulure supérieure Moldura superior
white / blanc / blanco
Upper Left Side (1)
Côté gauche supérieur Lateral izquierdo superior
white / blanc / blanco
Upper Right Side (1)
Côté droit supérieur Lateral derecho superior
white / blanc / blanco
Upper Gable (2)
Pignon supérieur Separadore superior
white / blanc / blanco
Adjustable Shelf (3)
Etagere ajustable Estantes ajustables
white / blanc / blanco
Fixed Shelf (1)
Etagere xe Estantes 
white / blanc / blanco
Lower Left Side (1)
Côté gauche inférieur Lateral izquierdo inferior
white / blanc / blanco
Lower Right Side (1)
Côté droit inférieur Lateral derecho inferior
white / blanc / blanco
Lower Left Gable (1)
Pignon gauche inférieur Separadore izquierdo inferior
white / blanc / blanco
Lower Right Gable (1)
Pignon droit inférieur Separadore derecho inferior
white / blanc / blanco
Bottom
Lebas Inferior
white / blanc / blanco
Front Stabilizer / Kicker
Stabilisateur avant Estabilizador fronta
Door
Porte Puerta white / blanc / blanco
jo
Page 2 of 20
Page 3

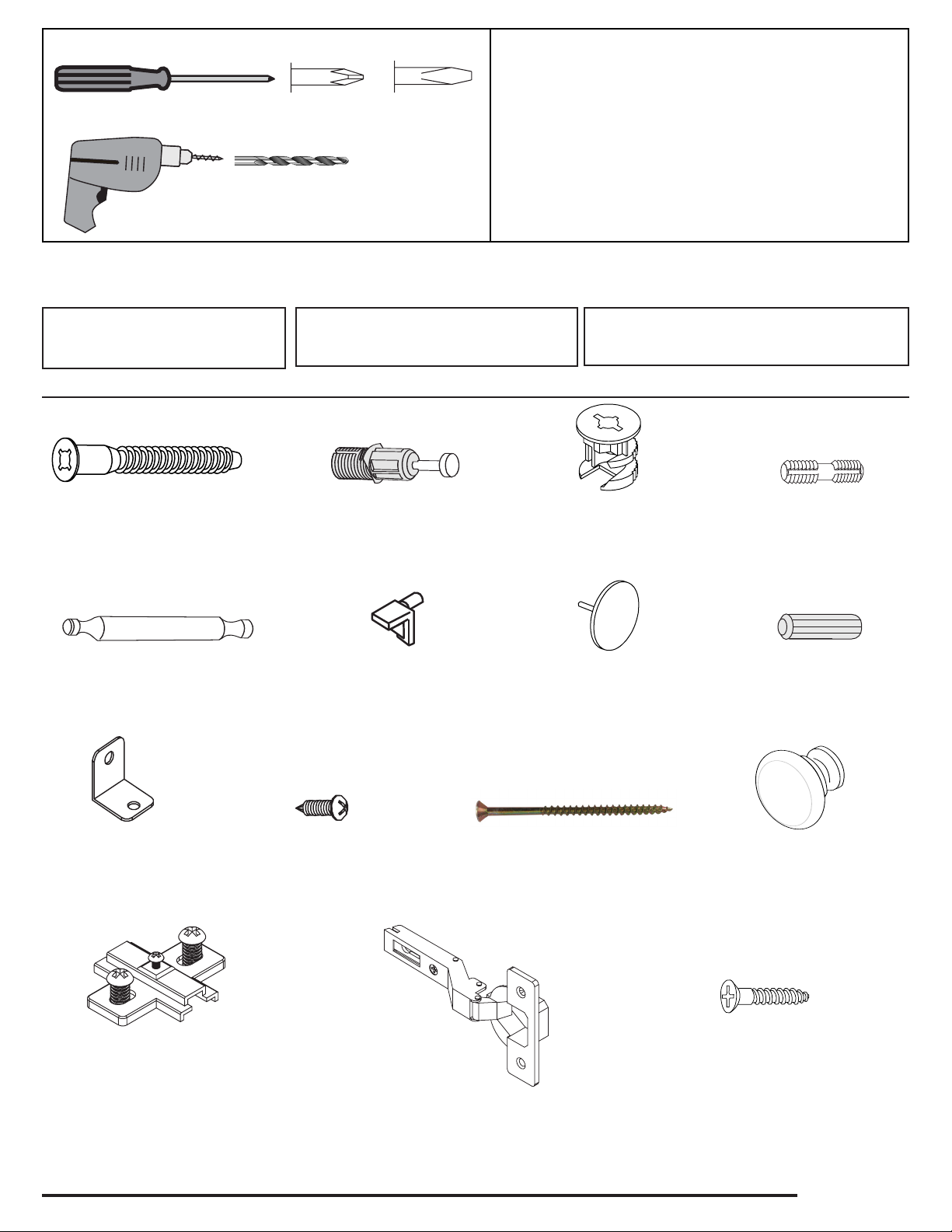

Required Tools / Outils requis / Herramientas necesarias
3/16th inch diameter
ième
3/16
de pouce de diamètre
3/16 pulgadas de diametro
Caution
Do not over tighten any screw. The last few turns of each screw should be done very slowly or by hand.
Attention
Évitez de trop serrer les vis. Ralentissez la vitesse de la foreuse
pour les derniers deux tours de vis ou vissez-les lentement à la
main.
Precaución
No apriete los tornillos demasiado. Las últimas vueltas de cada tornillo deben hacerse muy lentamente o con la mano.
BEFORE YOU BEGIN
Identify ALL parts and hardware to
ensure everything is included.
AVANT DE COMMENCER
Identier toutes les pièces et le matériel
an de s’assurer que tout est inclus.
Hardware / Quincaillerie / Piezas de Conexión
Con
rmat Screw (7)
Vis d’assemblage Conrmat
Tornillos Conrmat
Double Ended Connecting Rod (6)
Vis d’assemblage double
Conector de doble extremo
Blue Rapid Rod (20)
Tige rapide bleu
Clavija azul de ajuste rápido
Shelf Support (12)
Support d’étagère
Soporte para estante
white / blanc / blanco
ANTES DE COMENZAR
Identique todos las partes y componentes
para estar seguro que todo está incluido
15mm Zinc Cam (large) (32)
Ferrure en zinc grand
Tuercas de 
Cam Cover Cap (28)
Capuchons de cames
White / blanc / blanco
jación grande de zinc
Cubierta de tuercas
Plastic Dowel (2)
Goujon en plastique
Clavija de plastico
Wood Dowel (2)
Goujons de bois
Clavija de madera
Safety Bracket (1)
Support de securité
Ménsula de seguridad
Hinge Plate with screws (2)
Plaque de charnière avec les vis
La placa de bisagra
#8 -9/16” Washerhead Screws (1)
Vis en bois no.8 - 9/16 po.
Tornillos núm.8 de 9/16 pulg.
Euro Hinge (2)
Euro charnière
Bisagra Euro
3½” Quadrex Screw (1)
Vs Quadrex 3½ po.
Tornillo Quadrex de 3 ½’’
#6 - 5/8” Phillips Head Wood Screws (4)
Vis de bois no. 6 5/8 po. tête cruciforme
Wooden Knob & screw (1)
Poignée en bois et vis
Perilla de madera y tornillos
white / blanc / blanco
Tornillos núm.6 de 5/8 pulg.
Page 3 of 20
Page 4

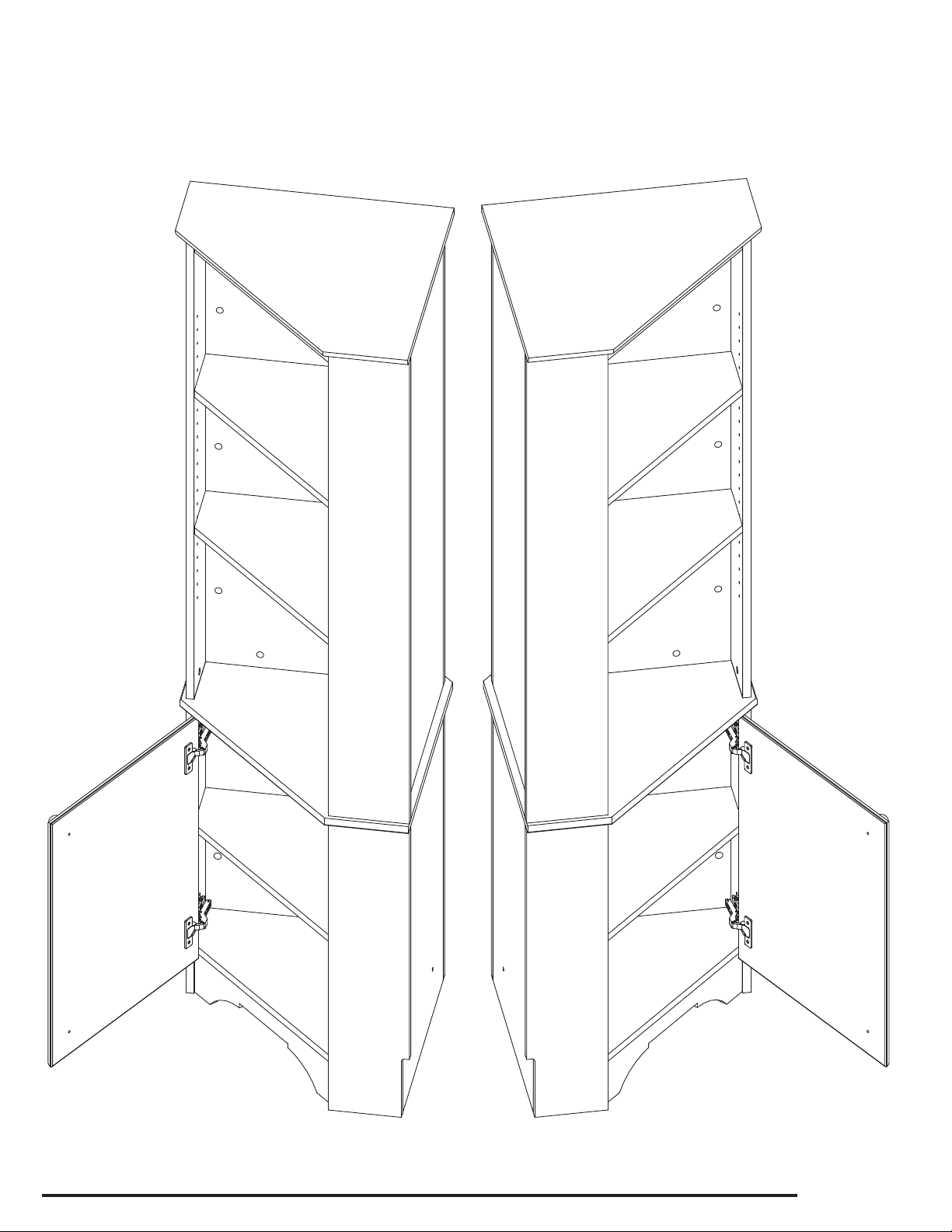

NOTE
This cabinet is designed to open either left or right. These
instructions show the cabinet assembled with the door opening to the RIGHT
REMARQUE
Cette armoire peut être assemblée pour
une conguration d’ouverture à gauche
ou à droite. Les directives sont destinées à une ouverture à DROITE.
NOTA
Este gabinete está diseñado para abrir a la izquierda o a la derecha. Estas
instrucciones muestran el gabinete ensamblada con la abertura de la puerta a la derecha
Opening to the left
Ouverture à gauche Abertura hacia la izquierda
Opening to the right
Ouverture à droite Apertura hacia la derecha
Page 4 of 20

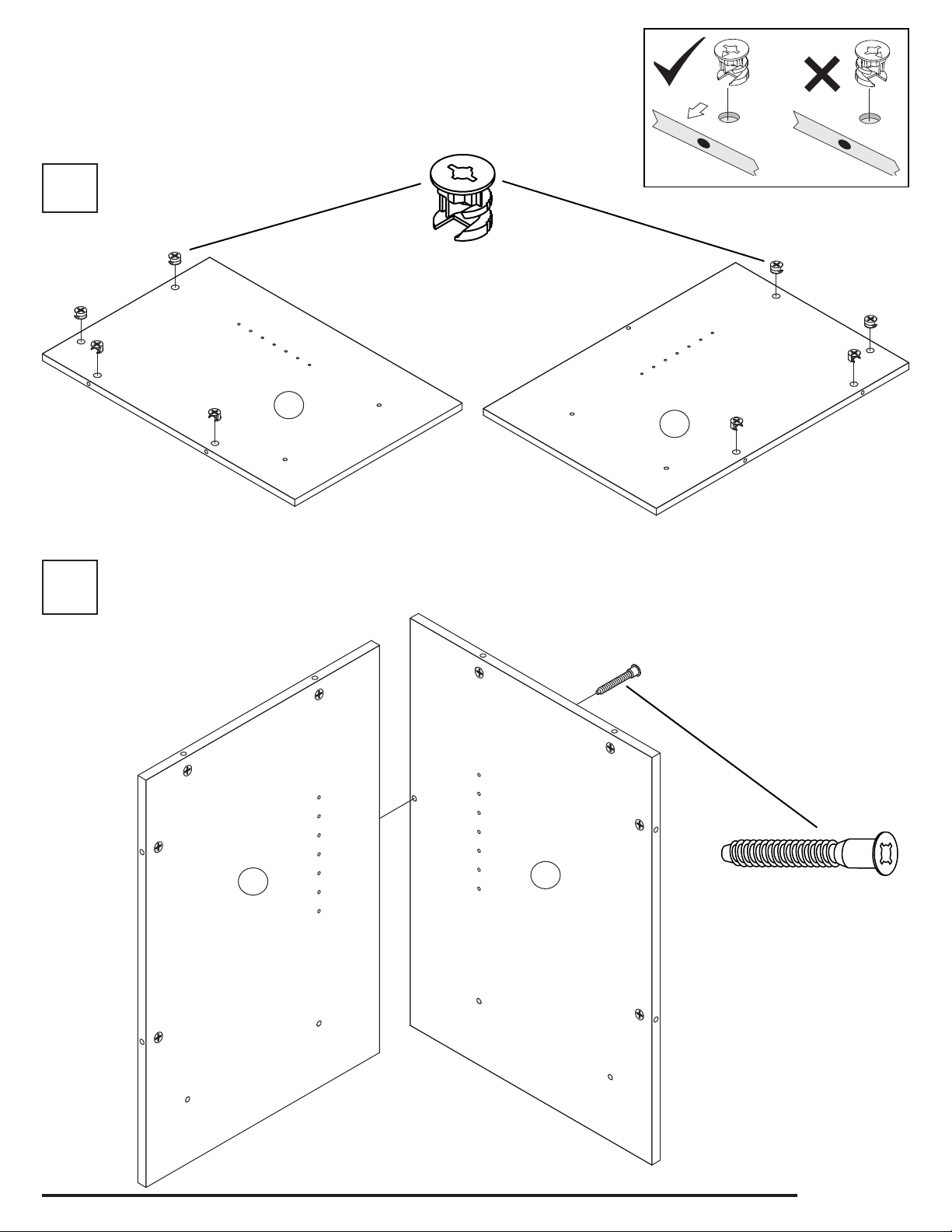

Page 5
Assemble the Bottom Section
Assembler la section inférieure Monte la sección inferior
1
B8
x8
Large Zinc Cam
Ferrure en zinc grand
Tuercas de jación
grande de zinc
B9
2
Front
Devant
Lado Frontal
Top End
Extrémité supérieure
Lado superior
B8
B9
x1
Conrmat Screw
Vis d’assemblage Conrmat Tornillos Conrmat
Page 5 of 20
Page 6

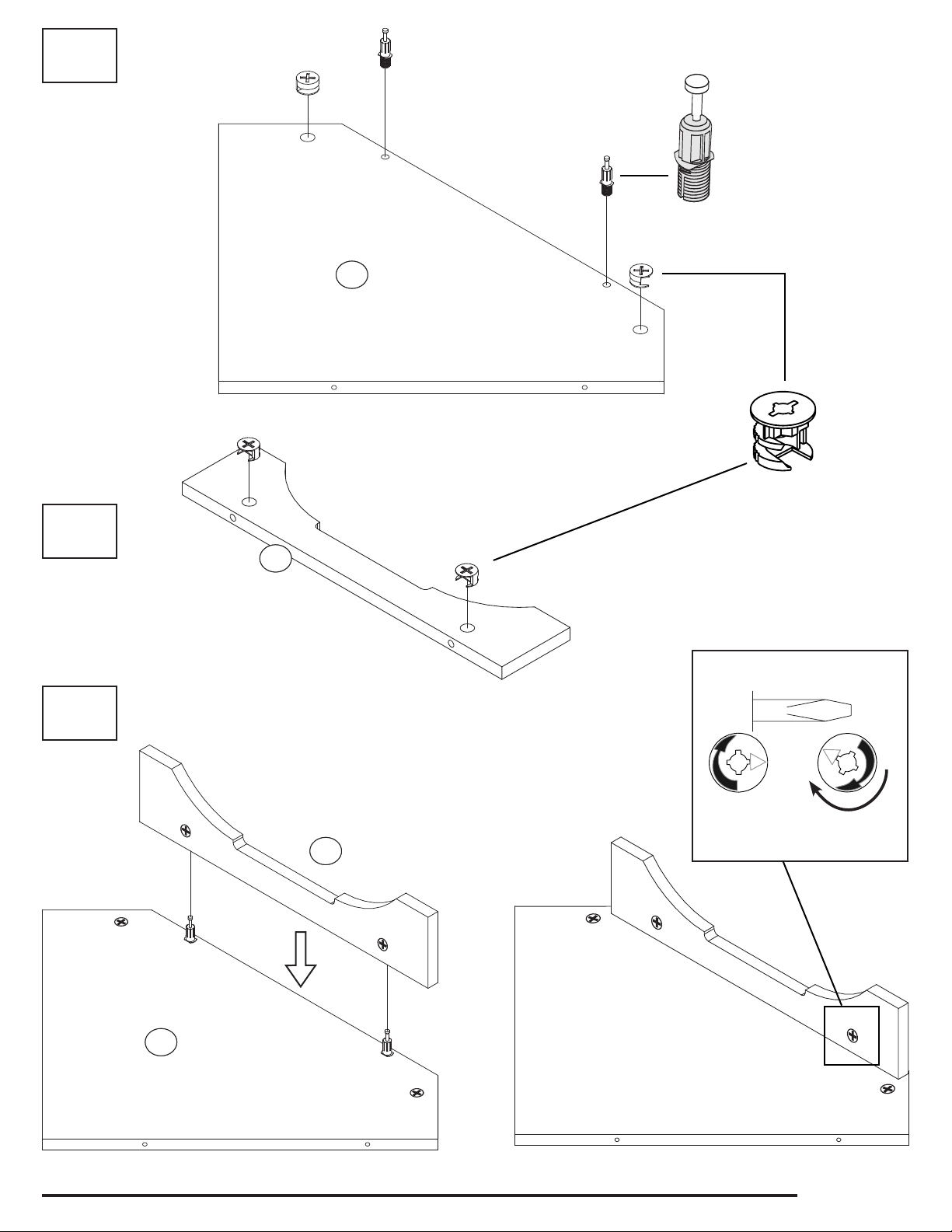

3a
3b
B11B13
x2
Blue Rapid Rod
Tige rapide bleu Clavija azul de ajuste rápido
B11B12
x4
Large Zinc Cam
Ferrure en zinc grand
Tuercas de jación
grande de zinc
3c
B11B12
B11B13
Tightening Cams
Serrez les ferrures
Unlocked
deverrouillé
Locked Turn 210º
verrouillé
tourner 210º
Page 6 of 20

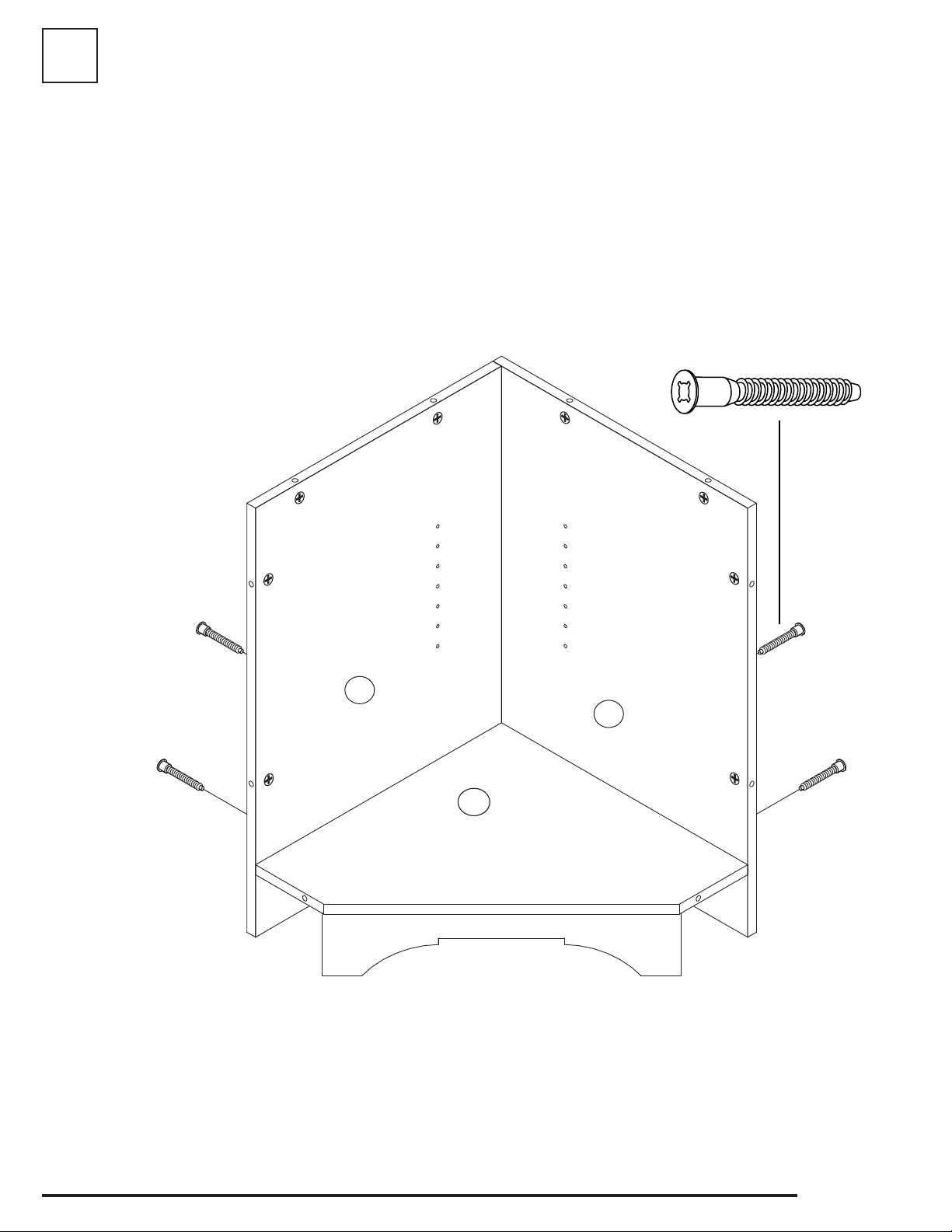

Page 7
4
x4
Conrmat Screw
Vis d’assemblage Conrmat Tornillos Conrmat
B8
B9
B11B12
Page 7 of 20

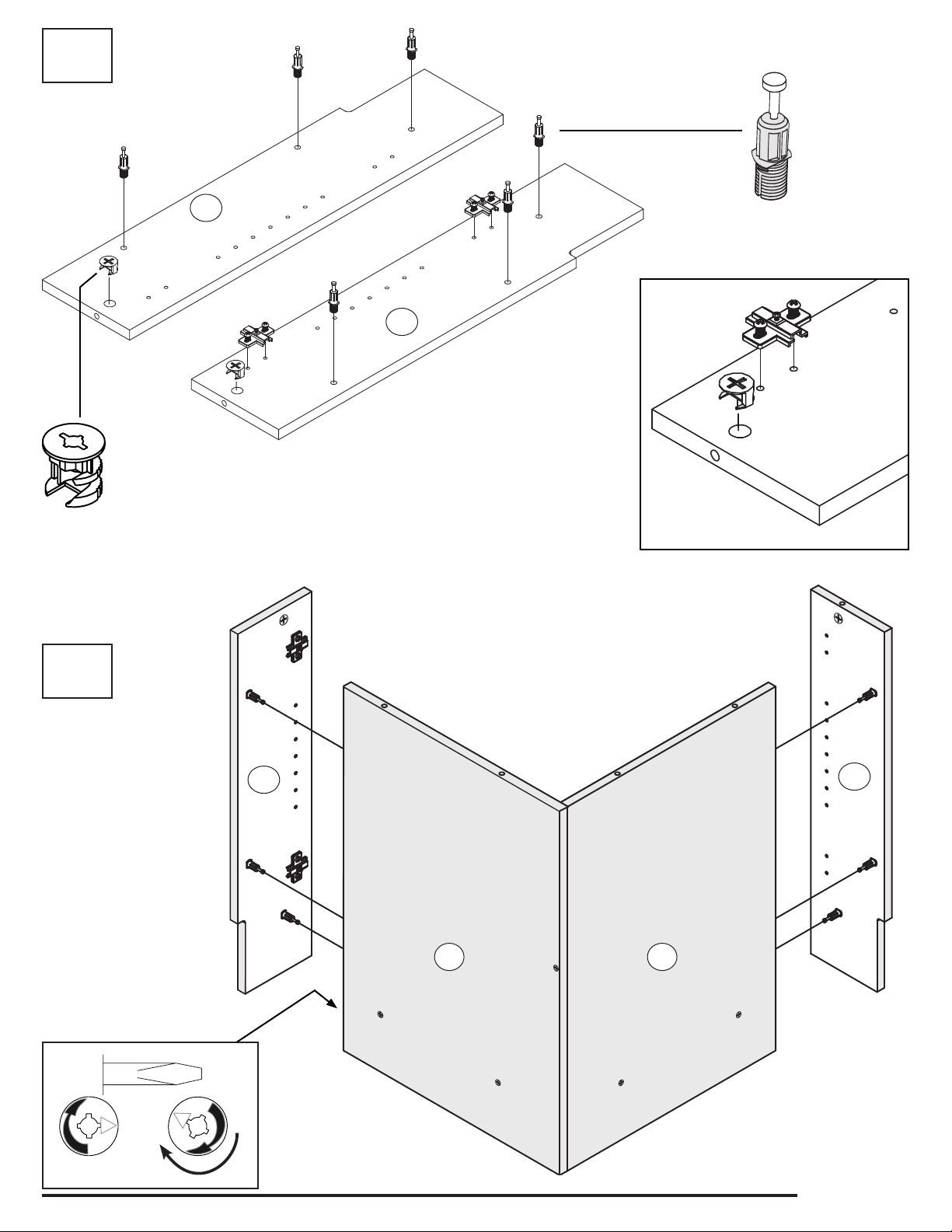

Page 8
5a
x6
B10
B11
x2
Large Zinc Cam
Ferrure en zinc grand
Tuercas de jación
grande de zinc
5b
B11
B9
B10
B8
Page 8 of 20
Page 9

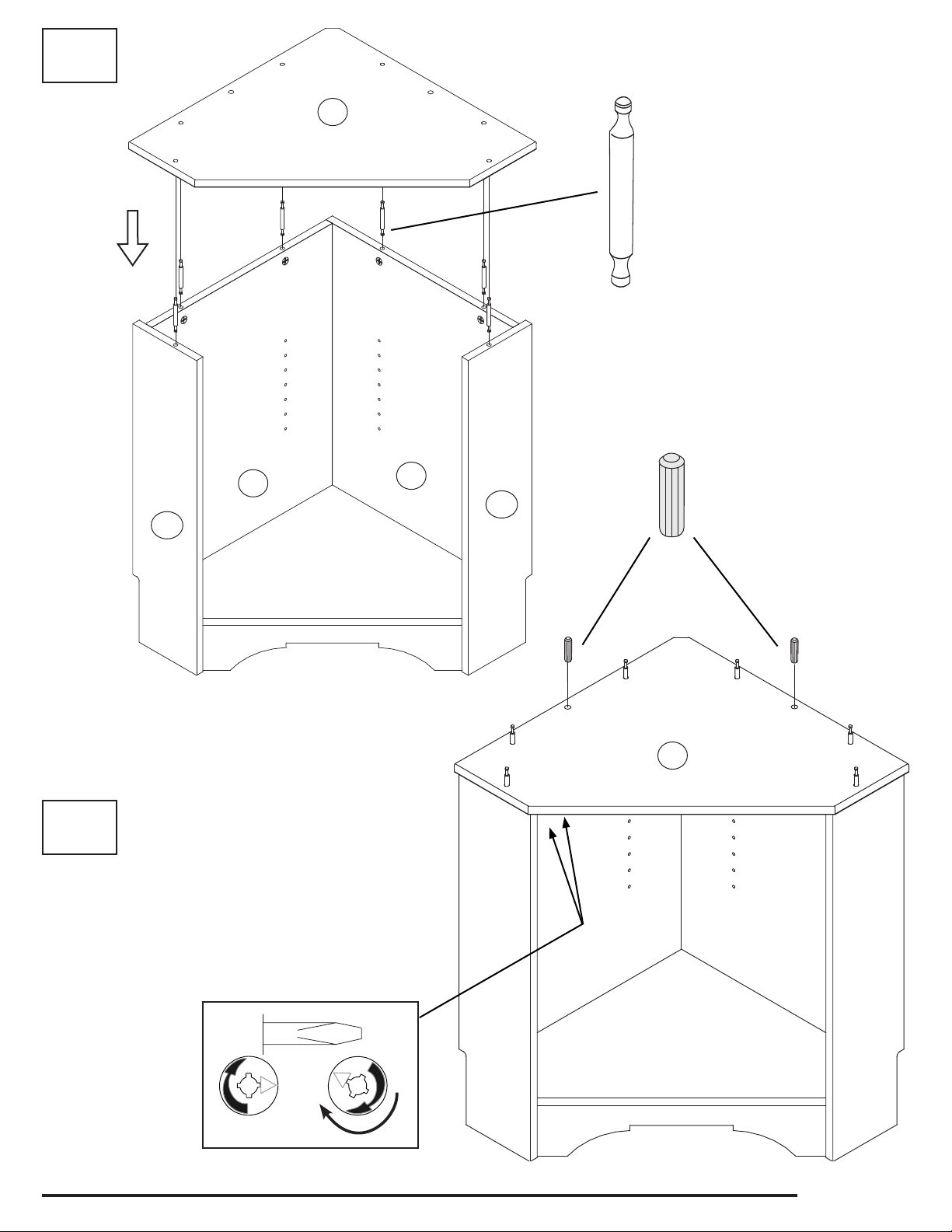

6a
B7
x6
Double Ended Connecting Rod (6)
Vis d’assemblage double
Conector de doble extremo
6b
B10
B8
B9
B11
2x
Wood Dowel
Goujons de bois Clavija de madera
B7
Page 9 of 20
Page 10
Assemble the Top Section
Assembler la section supérieure Monte la sección superior

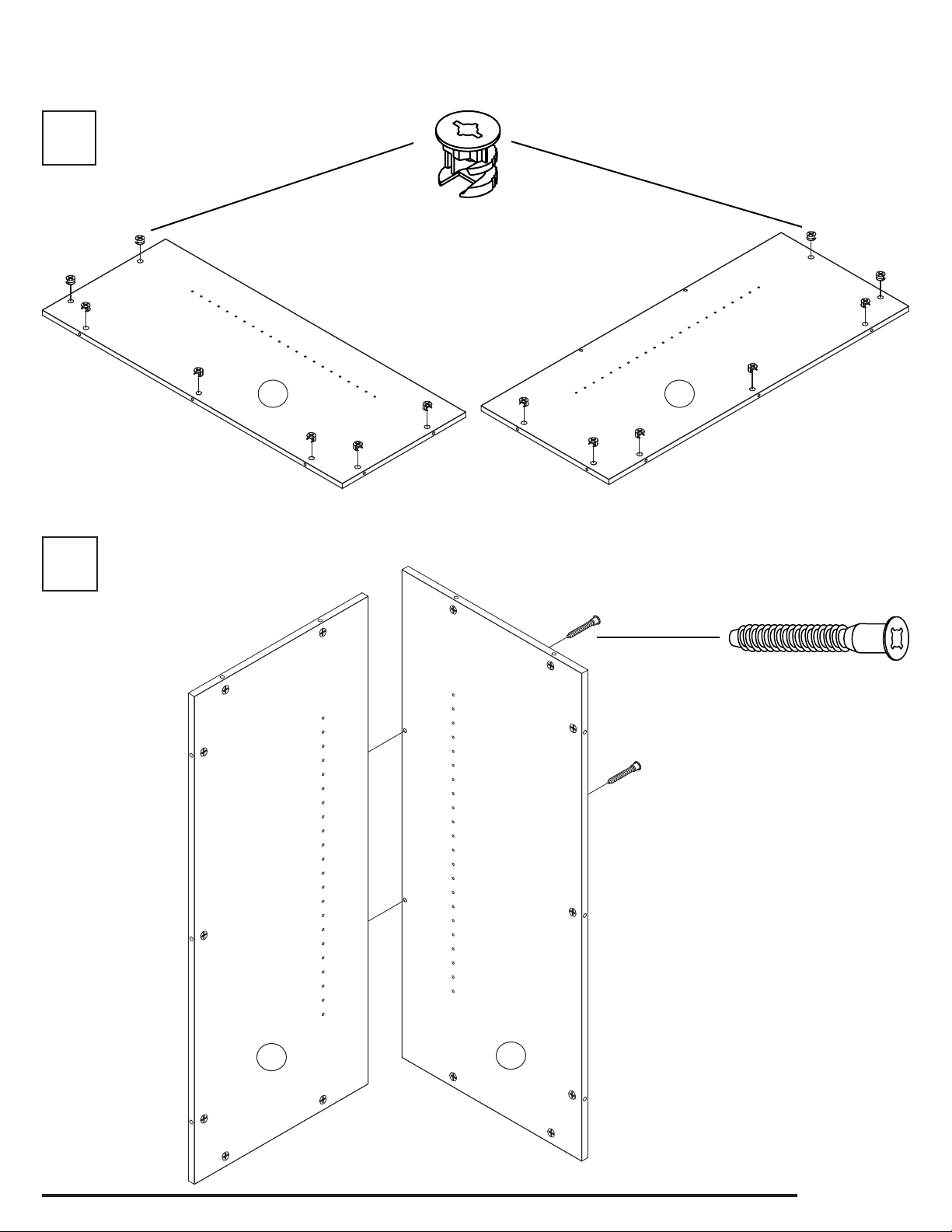

7
x14
Large Zinc Cam
Ferrure en zinc grand
Tuercas de jación
grande de zinc
B4B3
8
Front
Devant
Lado Frontal
Top End
Extrémité supérieure
Lado superior
x2
Conrmat Screw
Vis d’assemblage Conrmat Tornillos Conrmat
B3
B4
Page 10 of 20

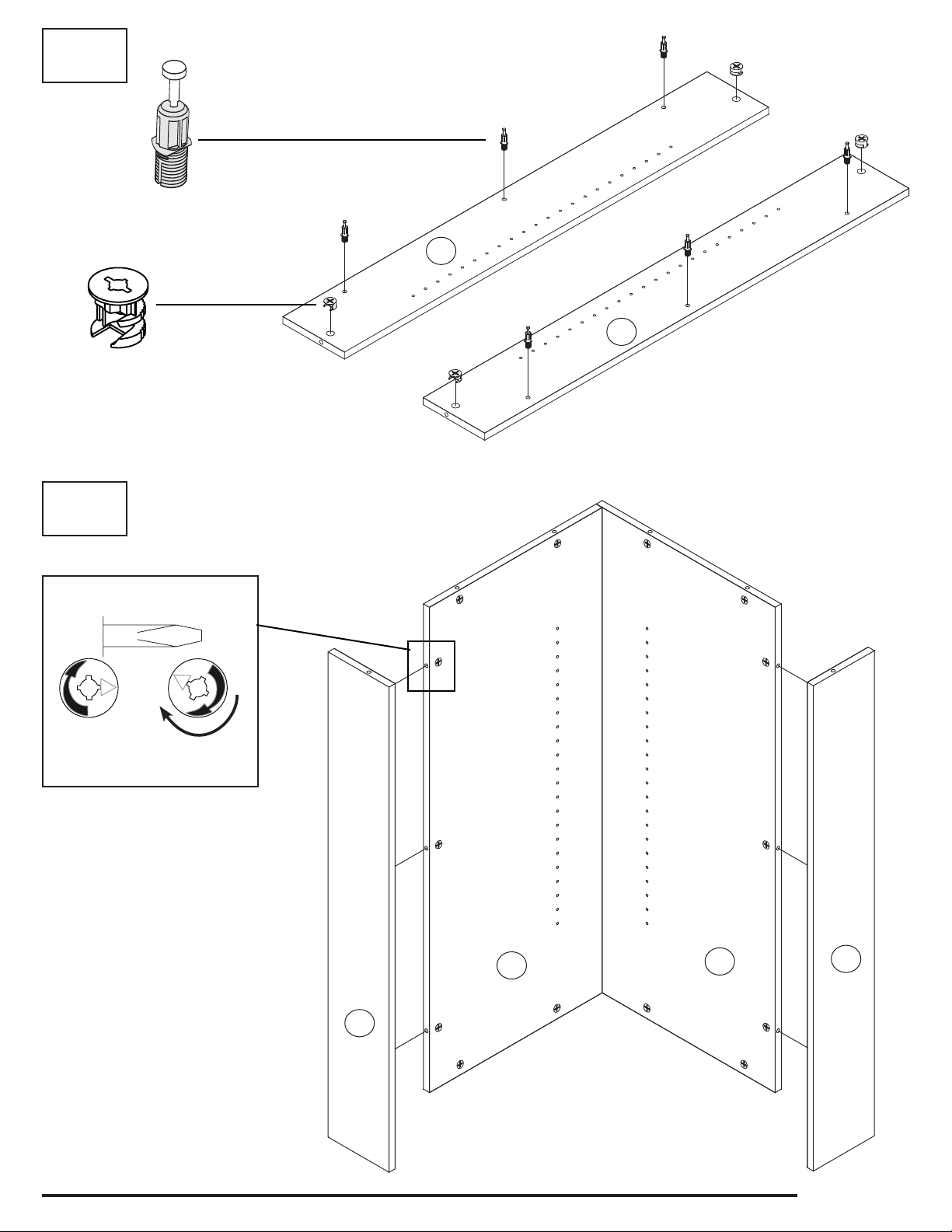

Page 11

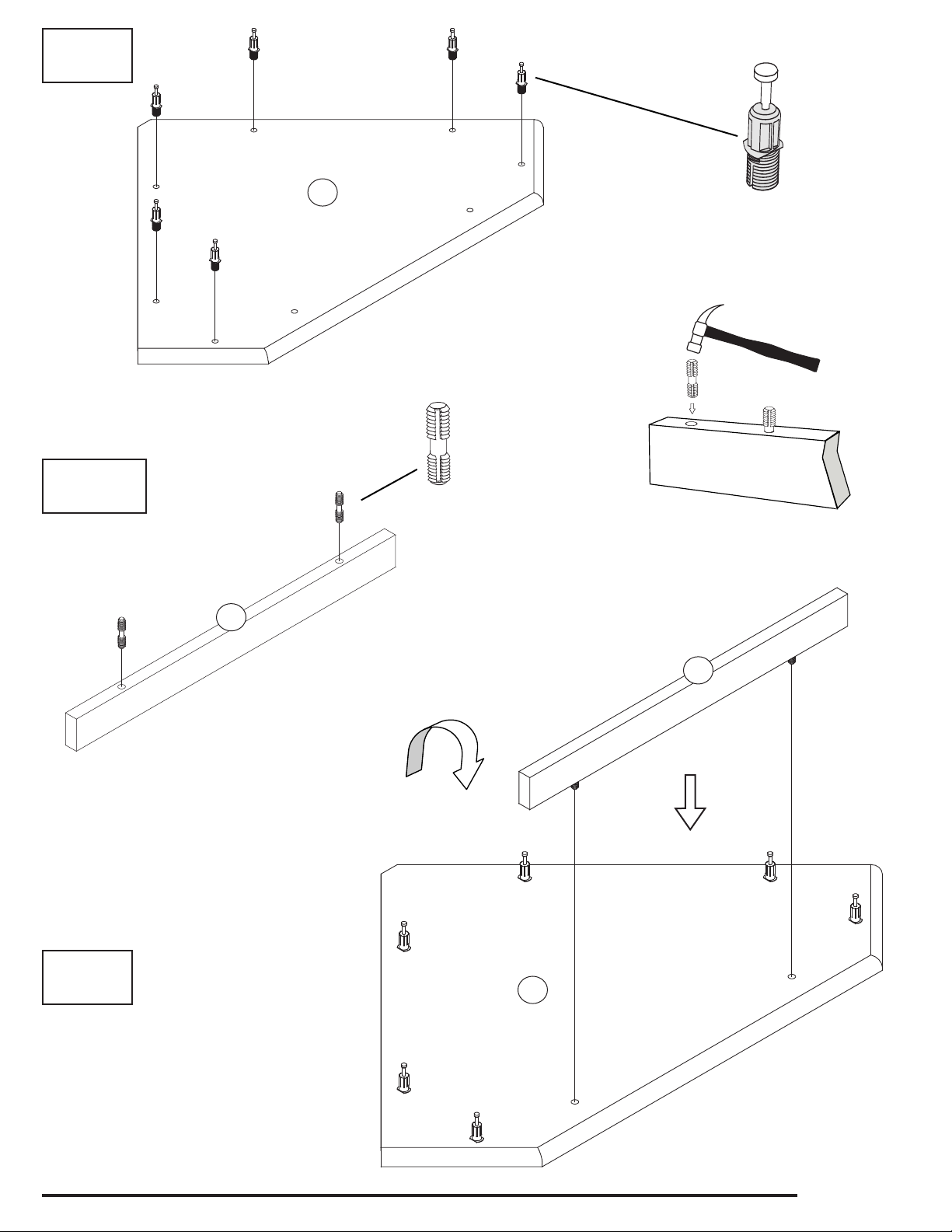

9a
x6
Blue Rapid Rod
Tige rapide bleu Clavija azul de ajuste rápido
B5
x4
Large Zinc Cam
Ferrure en zinc grand
Tuercas de jación
grande de zinc
9b
Tightening Cams
Serrez les ferrures
Unlocked
deverrouillé
Locked Turn 210º
verrouillé
tourner 210º
B5
B5
B3
B4
B5
Page 11 of 20

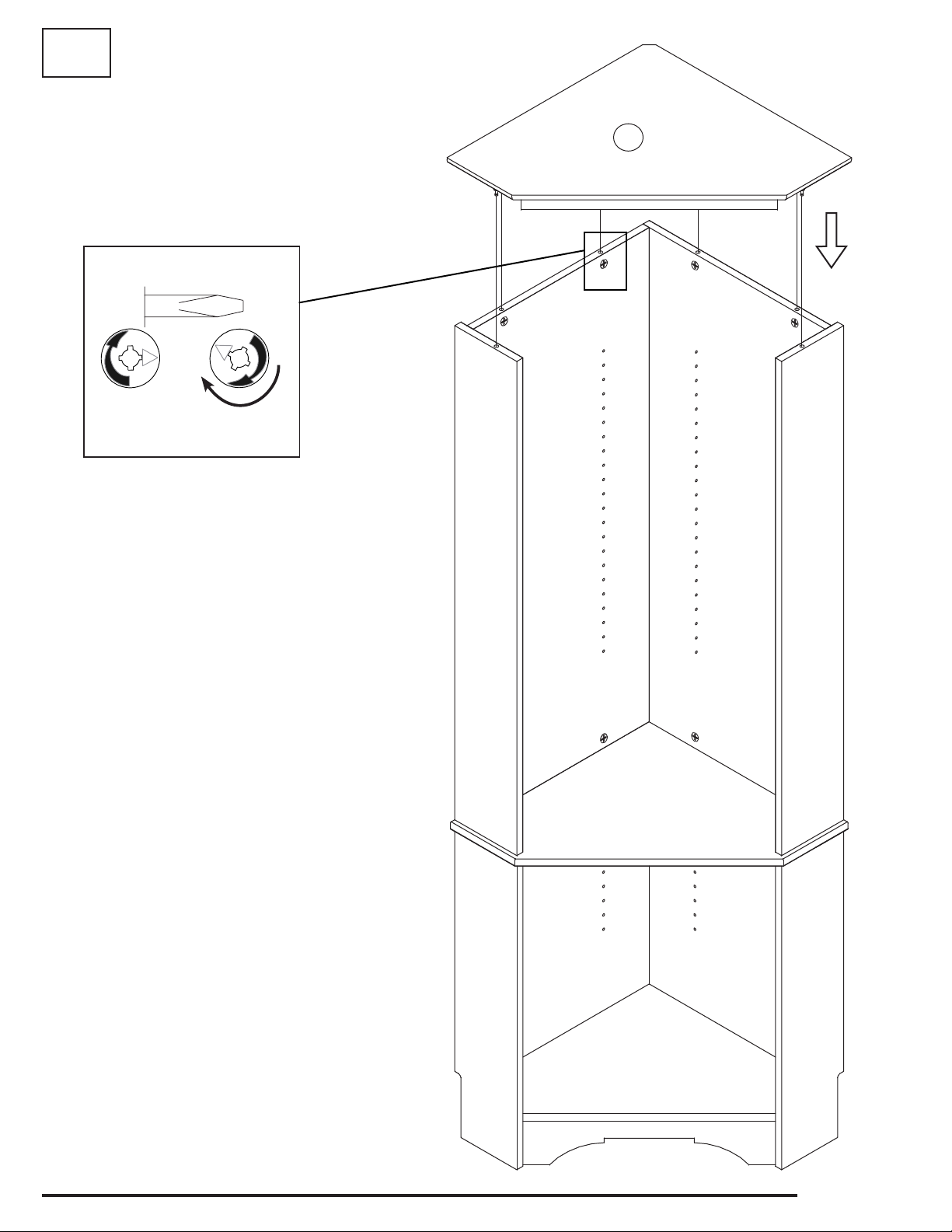

Page 12

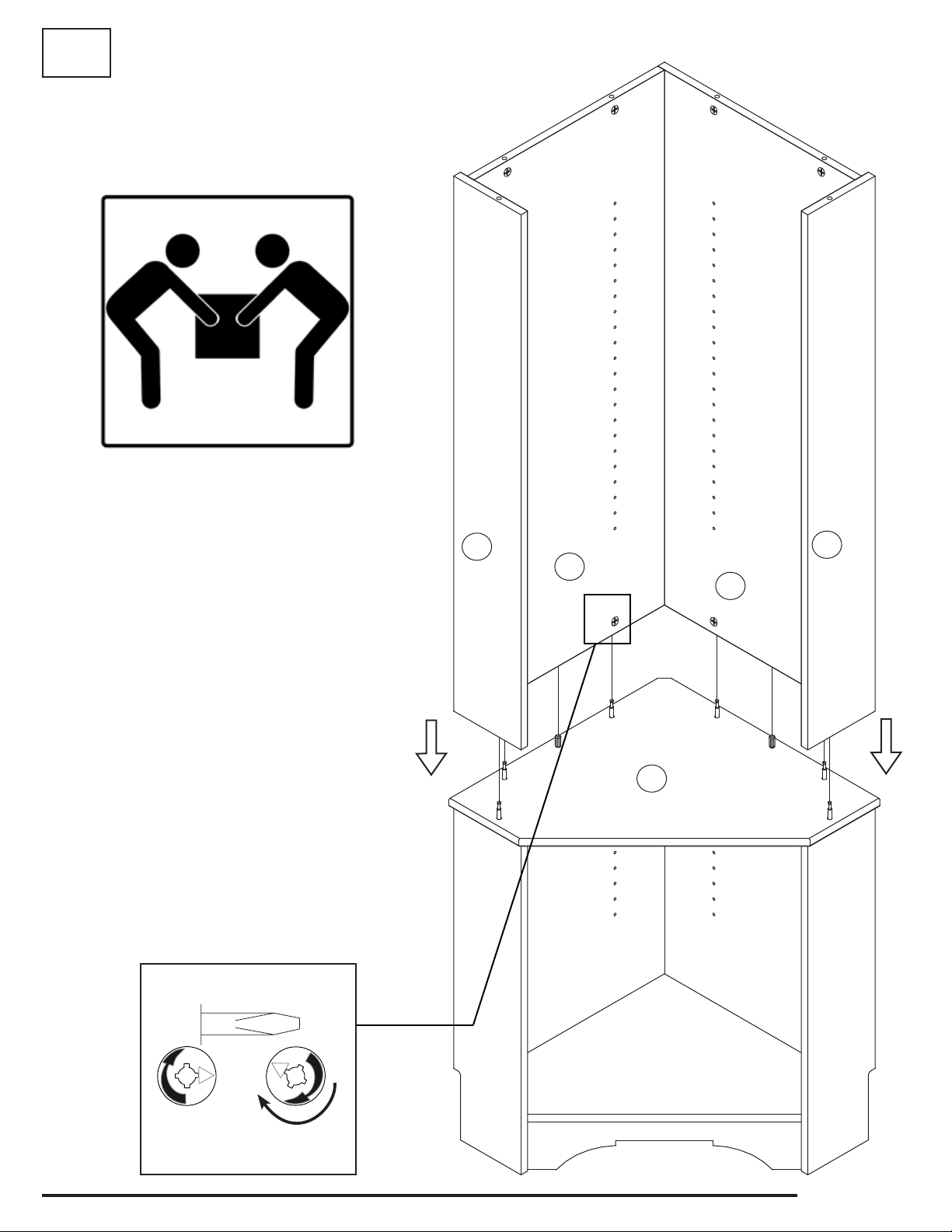

10
This step requires 2 people
Cette étape requiert 2 personnes
Este paso requiere de 2 personas
B5
B5
B3
B4
Tightening Cams
Serrez les ferrures
Unlocked
deverrouillé
Locked Turn 210º
verrouillé
tourner 210º
B7
Page 12 of 20
Page 13
11a
11b
B2
B1
x6
Blue Rapid Rod
Tige rapide bleu Clavija azul de ajuste rápido
x2
Plastic Dowel
Goujon en plastique Clavija de plastico
Insert halfway ONLY Insérez à mi-chemin seulement
Inserte SOLAMENTE la mitad
11c
B2
B1
Page 13 of 20
Page 14
12
Tightening Cams
Serrez les ferrures
B1
Unlocked
deverrouillé
Locked Turn 210º
verrouillé
tourner 210º
Page 14 of 20
Page 15

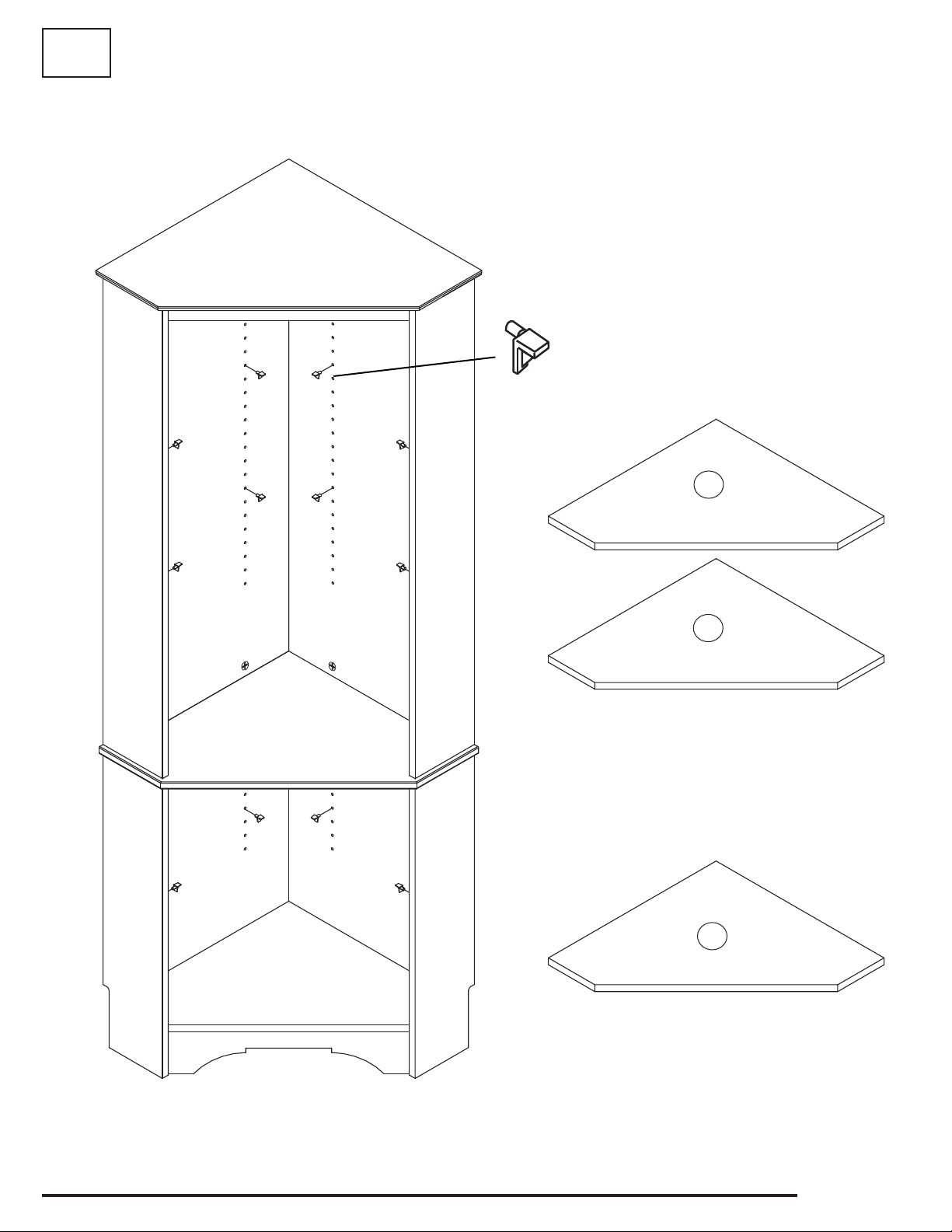

13
x12
Shelf Support
Support d’étagère Soporte para estante
B6
B6
B6
Page 15 of 20
Page 16

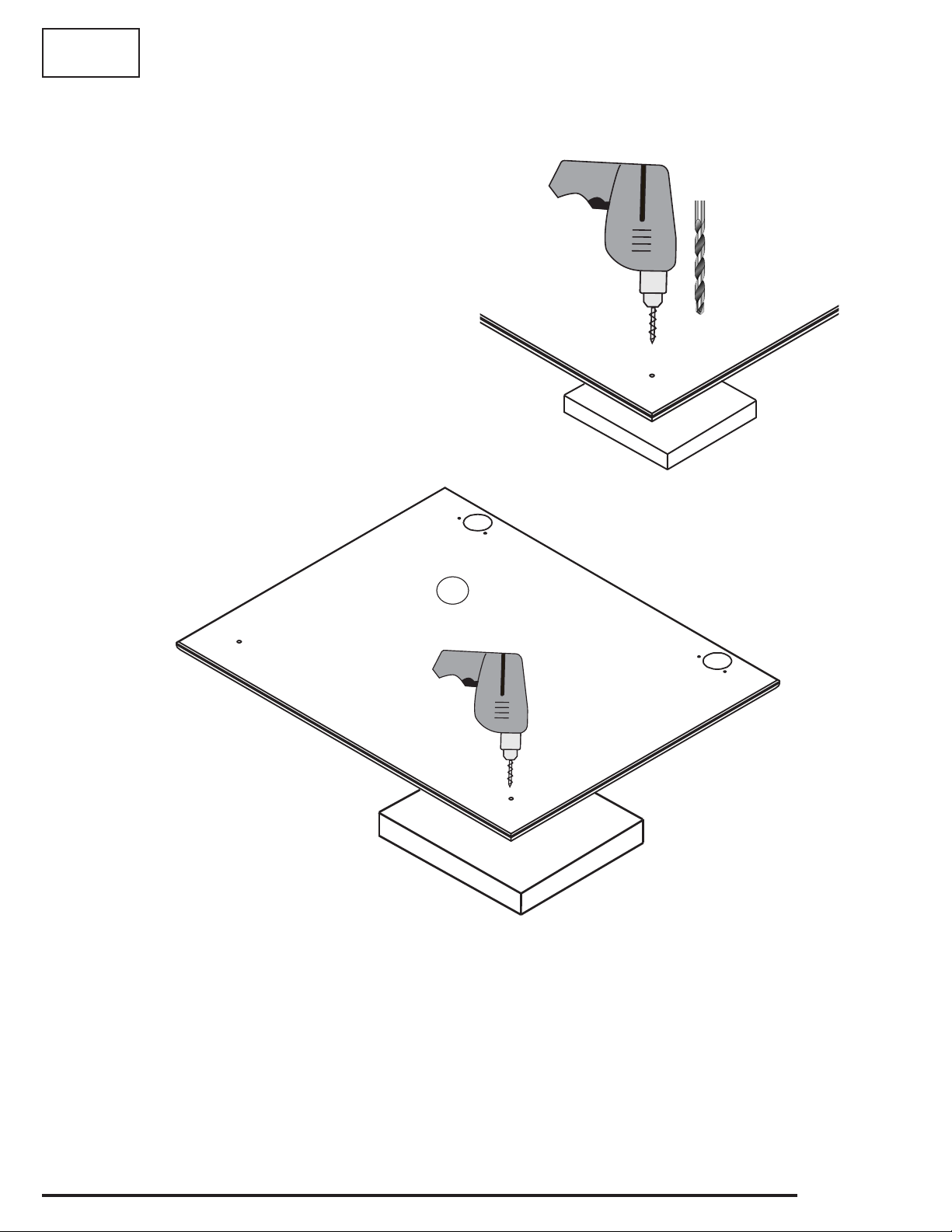

14a
The door has been template drilled on the back side in two locations so that it can be positioned to open either left or right.
Le dos des portes comporte des trous percés selon un gabarit
à deux endroits, de façon à pouvoir les installer selon une conguration d’ouverture à gauche ou à droite.
La puerta se ha taladrado de plantilla en la parte posterior en dos ubicaciones, de modo que puede ser posicionado para abrir a la izquierda o a la derecha.
Drill through the hole for the knob at the desired location depending on left of right door
congurations.
IMPORTANT: Secure a wood block or piece of scrap material under he door with a clamp. This will prevent the drill bit from chipping the front of the door when it penetrates through the door.
3/16th inch diameter
ième
3/16
de pouce de diamètre
3/16 pulgadas de diametro
REMEMBER: Check twice Drill once
Percer les trous à l’emplacement désiré selon la
conguration de porte choisie (gauche ou droite).
IMPORTANT : Fixer une pièce de bois ou de métal
au dos de la porte a à l’aide d’une bride n d’éviter les ébréchures à la surface au moment où la mèche passe au travers de la porte.
AIDE-MÉMOIRE :
Vérier à deux reprises
Percer une seule fois
B11B14
Taladrar el agujero para el mando en la posición deseada
dependiendo de las conguraciones de la puerta derecha
o izquierda
Importante: Fijar un bloque de madera o un pedazo de chatarra bajo él puerta con una abrazadera. Esto evitará que la broca de astillado de la parte delantera de la puerta cuando penetra a través de la puerta.
Recuerde: Revise dos veces al perforar una vez
Page 16 of 20
Page 17

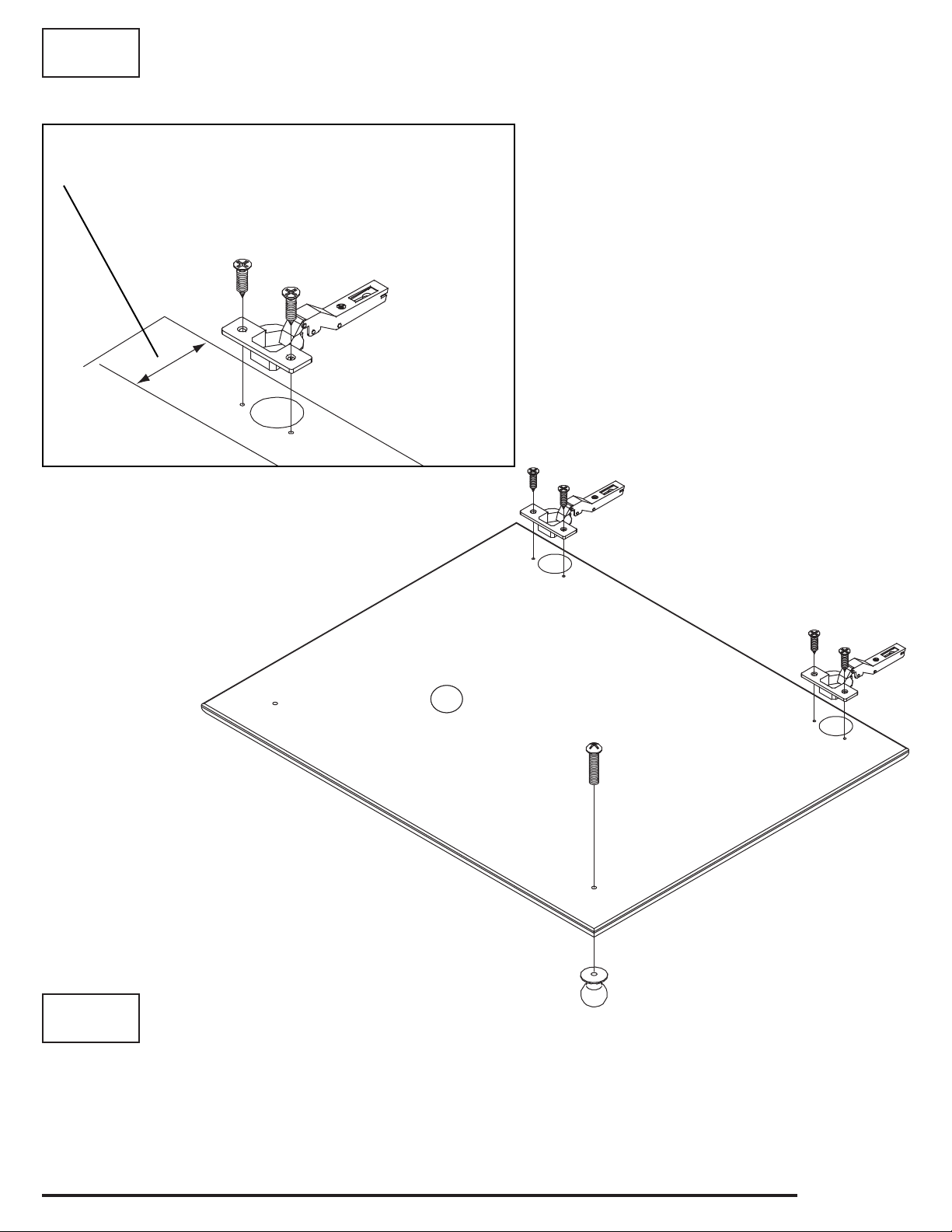

Attach Hinges
14b
Hinge edge should be parallel to door edge
L’extrémité de chaque charnière doit être parallèle au côté de la porte.
Borde de bisagra deben estar paralelos al borde de la puerta
Fixez les charnière Fije las bisagras
x4
#6 - 5/8” Phillips Head Wood Screws
Vis de bois no. 6 5/8 po. tête cruciforme Tornillos núm.6 de 5/8 pulg.
14c
B11B14
Attach knobs with included machine screw
Fixez les poignées avec vis de machine inclus
Conectar las perillas con tornillo de máquina incluido
Page 17 of 20
Page 18

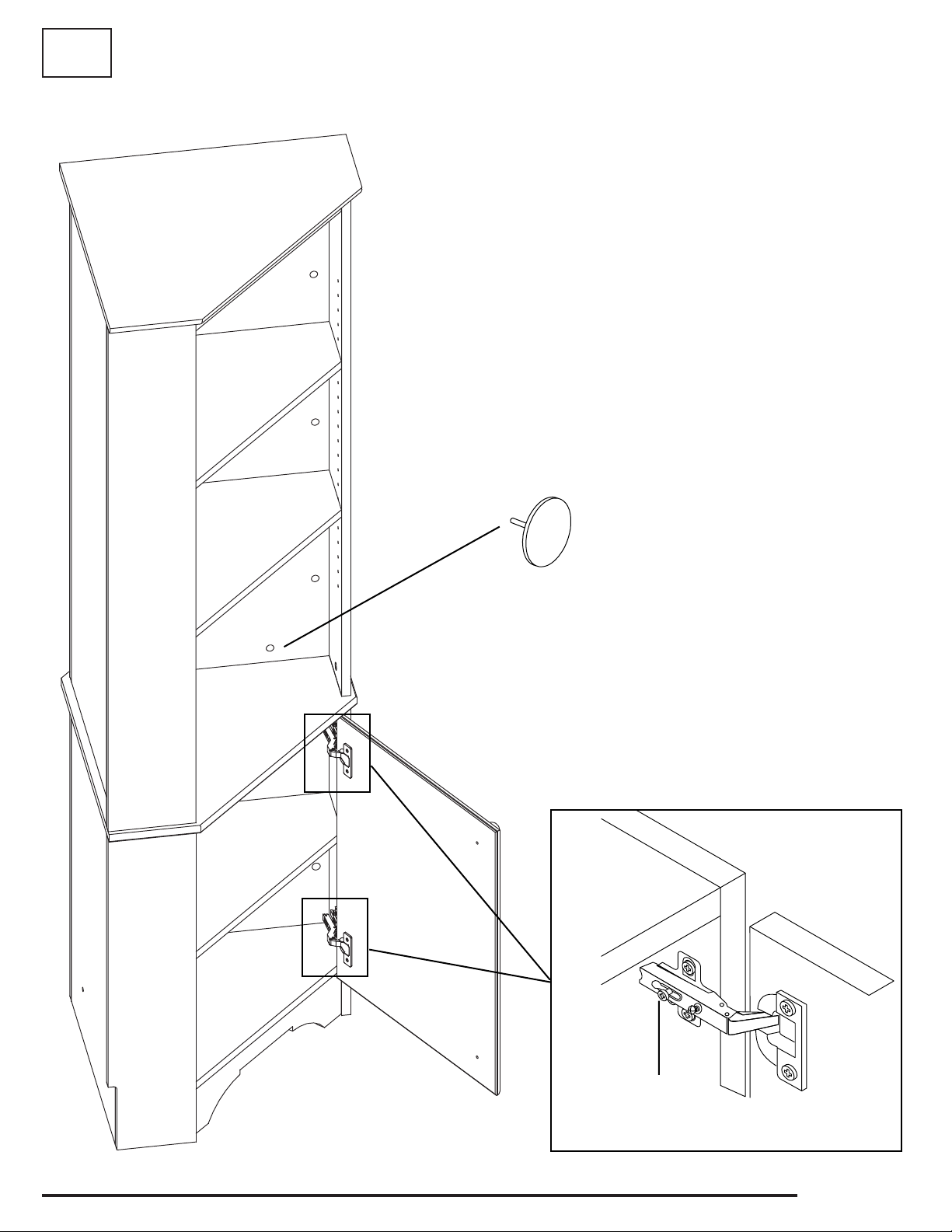

15
Slide the hinges over the hinge plates on the cabinet and tighten the locking screw in the center of each plate. These hinges are 6 way adjustable (see instructions on page 19).
Glisser les plaques de charnière sur les plaques et serrer la vis de verrouillage au centre de chaque plaque. Ces charnières sont réglables de 6 façons différentes (voir les directives à la page 19).
Deslice las bisagras sobre las placas de bisagra en el gabinete y apriete el tornillo de bloqueo en el centro de cada plato. Estas bisagras son ajustables de 6 vías (consulte las instrucciones en la página 19).
x28 Cam Cover Cap
Capuchons de cames Cubierta de tuercas
Insert to cover visible cams
Insérez pour couvrir des cames visibles Encarte para cubrir discos de tuercas visibles
Cabinet Armoire Gabinete
Locking Screw Vis de verrouillage Tornillo de bloqueo
Door
Porte Puerta
Page 18 of 20
Page 19

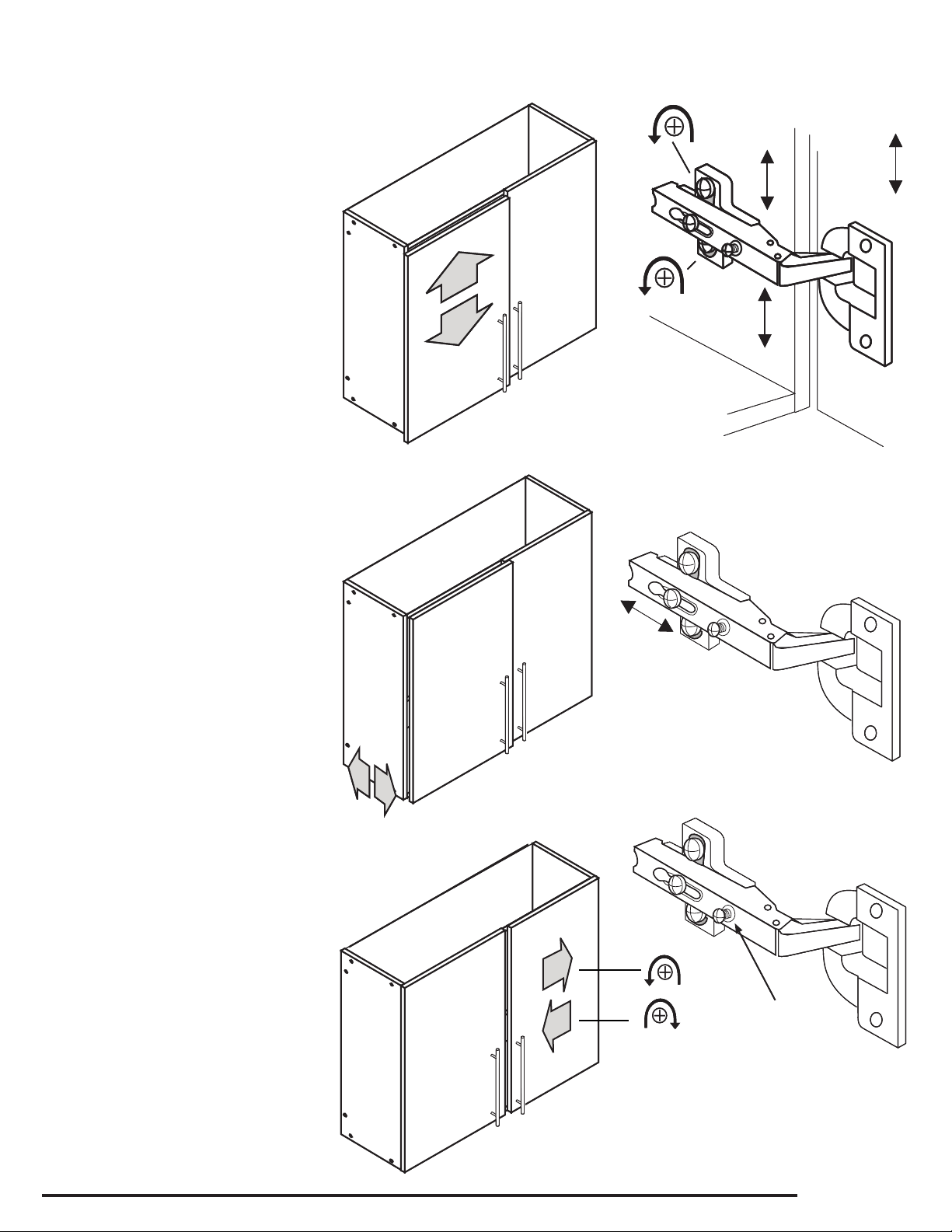

Hinge Adjustments
Hinge Adjustments
Hinges are 6-way adjustable,
Hinges are 6-way adjustable, allowing you to make precise
allowing you to make precise adjustments.
adjustments.
Vertical Door Alignment:
Vertical Door Alignment:
Loosen the top & bottom Hinge Plate
Loosen the top & bottom Hinge Plate Screws (on both hinge sets) and
Screws (on both hinge sets) and move the door up or down.
move the door up or down.
Alignement de la porte verticale:
Alignement de la porte verticale:
Desserrer le haut & bas plaque
Desserrer le haut & bas plaque
charnière vis (sur les deux
charnière vis (sur les deux
charnières) et déplacer la porte vers
charnières) et déplacer la porte vers le haut ou vers le bas.
le haut ou vers le bas.
La alineación de la puerta vertical:
La alineación de la puerta vertical:
Aojar la parte superior &Amp;
Aojar la parte superior &Amp;
Tornillos de la placa de bisagra
Tornillos de la placa de bisagra inferior (en ambos conjuntos de
inferior (en ambos conjuntos de bisagras) y desplazar la puerta hacia
bisagras) y desplazar la puerta hacia arriba o hacia abajo.
arriba o hacia abajo.
Ajustements de charnière
Ajustements de charnière
Les charnières sont 6-voies réglables, vous
Les charnières sont 6-voies réglables, vous permettant d’effectuer des réglages précis.
permettant d’effectuer des réglages précis.
Ajustes de bisagra
Ajustes de bisagra
Las Bisagras ajustables de 6 vías,
Las Bisagras ajustables de 6 vías, lo que permite realizar los ajustes precisos.
lo que permite realizar los ajustes precisos.
Adjust the space between the door
Adjust the space between the door and cabinet:
and cabinet:
Loosen the Fixing Screw and slide the
Loosen the Fixing Screw and slide the door toward or away from the cabinet.
door toward or away from the cabinet. Then, tighten the Fixing Screw.
Then, tighten the Fixing Screw.
Ajuster l’espace entre la porte et
Ajuster l’espace entre la porte et cabinet
cabinet
Desserrer la vis de xation et faites
Desserrer la vis de xation et faites
glisser la porte vers ou loin du cabinet.
glisser la porte vers ou loin du cabinet.
Ensuite, serrer les vis de xation.
Ensuite, serrer les vis de xation.
Ajustar el espacio entre la puerta y
Ajustar el espacio entre la puerta y el gabinete:
el gabinete:
Aojar el tornillo de jación y deslice
Aojar el tornillo de jación y deslice
la tapa hacia o fuera del armario. A
la tapa hacia o fuera del armario. A continuación, apriete el tornillo de
continuación, apriete el tornillo de
jación.
jación.
Adjust the space between the doors:
Adjust the space between the doors:
nTo move the doors closer together,
nTo move the doors closer together,
tighten the Adjustment Screw
tighten the Adjustment Screw
n To move the doors farther apart,
n To move the doors farther apart,
loosen the Adjustment Screw
loosen the Adjustment Screw
Ajuster l’espace entre les portes
Ajuster l’espace entre les portes
nPour déplacer les portes plus étroite
nPour déplacer les portes plus étroite
comprenant, serrer la vis de réglage
comprenant, serrer la vis de réglage
n Pour déplacer les portes plus loin à
n Pour déplacer les portes plus loin à
l’écart, desserrer la vis de réglage
l’écart, desserrer la vis de réglage
Ajustar el espacio entre las puertas:
Ajustar el espacio entre las puertas:
n Para mover las puertas más juntos,
n Para mover las puertas más juntos,
apriete el tornillo de ajuste
apriete el tornillo de ajuste
n Para mover las puertas más
n Para mover las puertas más
alejadas, aoje el tornillo de ajuste
alejadas, aoje el tornillo de ajuste
Adjustment Screw
Vis de réglage Tornillo de ajuste
Page 19 of 20
Page 20
16

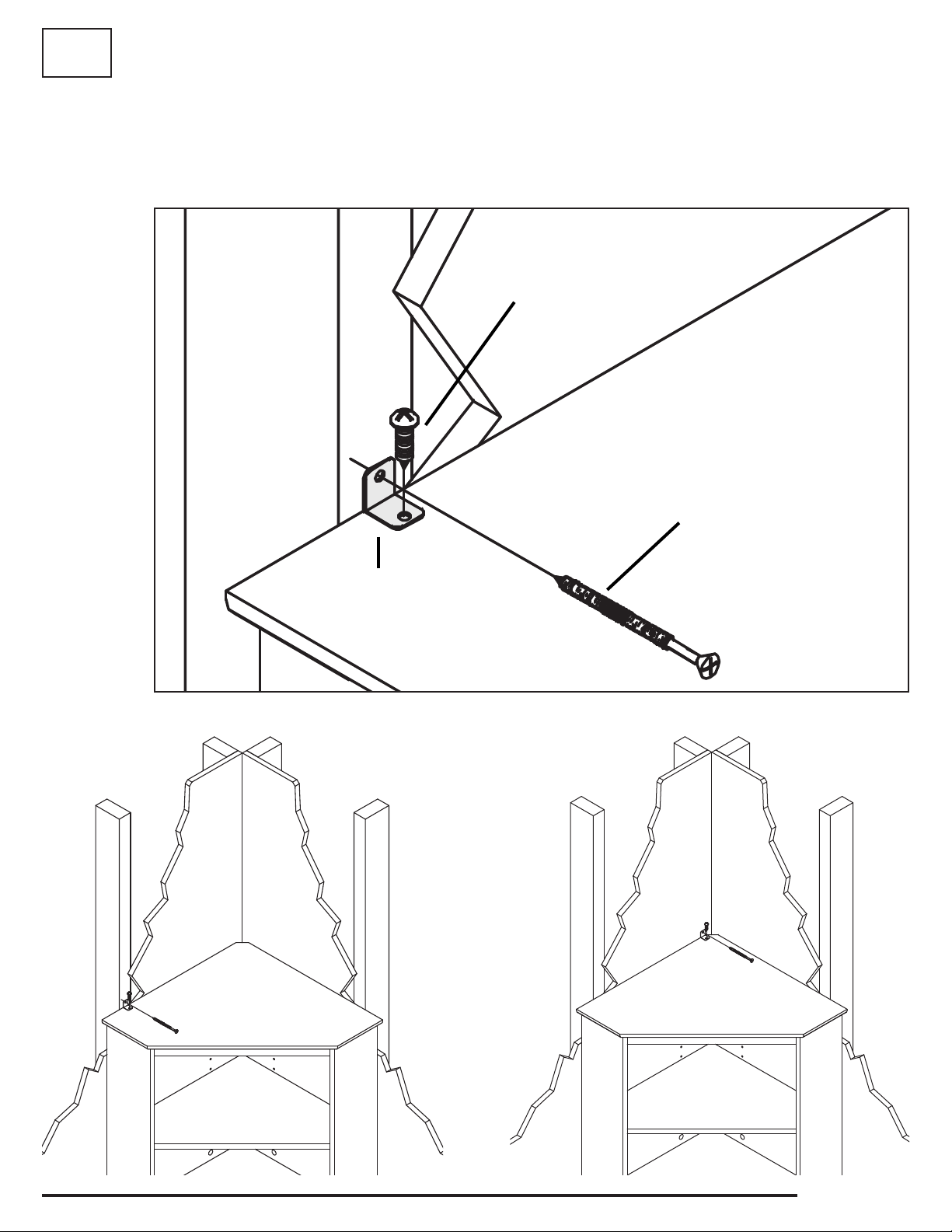

Attach Safety Bracket to Top of Cabinet and Attach to Wooden Wall Stud
Fixer le support de sécurité vers le haut de l’armoire et le xer au goujon
mural en bois
Fije el soporte de seguridad para la parte superior del armario y jar a la
pared de madera
#8 -9/16” Washerhead Screws
Vis en bois no.8 - 9/16 po. Tornillos núm.8 de 9/16 pulg.
Wood Wall Stud
Goujon mural en bois Espárrago de pared de madera
3½” Quadrex Screw
Vis Quadrex 3½ po. Tornillo Quadrex de 3 ½’’
Safety Bracket
Support de securité Ménsula de seguridad
OR OU
O
Page 20 of 20
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
