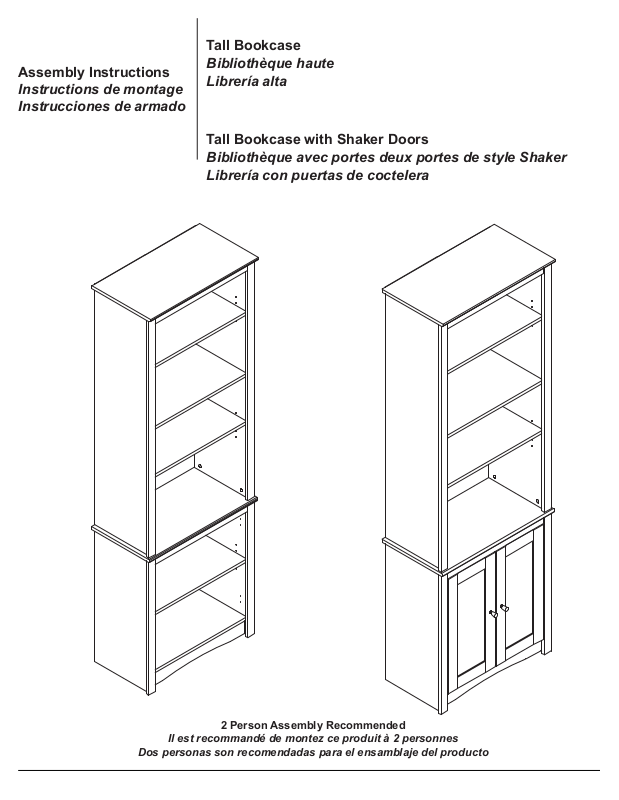

Tall Bookcase
Assembly Instructions
Instructions de montage
Instrucciones de armado
Bibliothèque haute
Librería alta
Tall Bookcase with Shaker Doors
Bibliothèque avec portes deux portes de style Shaker
Librería con puertas de coctelera
2 Person Assembly Recommended
Il est recommandé de montez ce produit à 2 personnes
Dos personas son recomendadas para el ensamblaje del producto
Page 2
• If you have received a damaged or defective part
• If you are missing hardware or parts
• For help with assembly
Replacement parts will leave our facility within two business
days via UPS ground or mail. Please note: shipping times will
vary depending on location.
Before you call please:
1) Record the following information from the shipping label
on the outside of the box. You will need it for warranty
purposes:
• Ship To Name
• Sales Order Number
2) Note the product model number.
3) Review the contents of your shipment to determine
what you are missing.
Option de service en ligne
• Si vous avez reçu une pièce endommagée ou défectueuse
• Si vous manquez la quincaillerie ou les pièces
Les pièces de rechange quitteront notre installation dans deux jours
ouvrables via UPS par terre ou le courrier. Notez s’il vous plaît que
les temps d’expédition varieront selon l’emplacement.
Pour parler avec quelqu’un en français, s’il vous plaît contacter
votre détaillant.

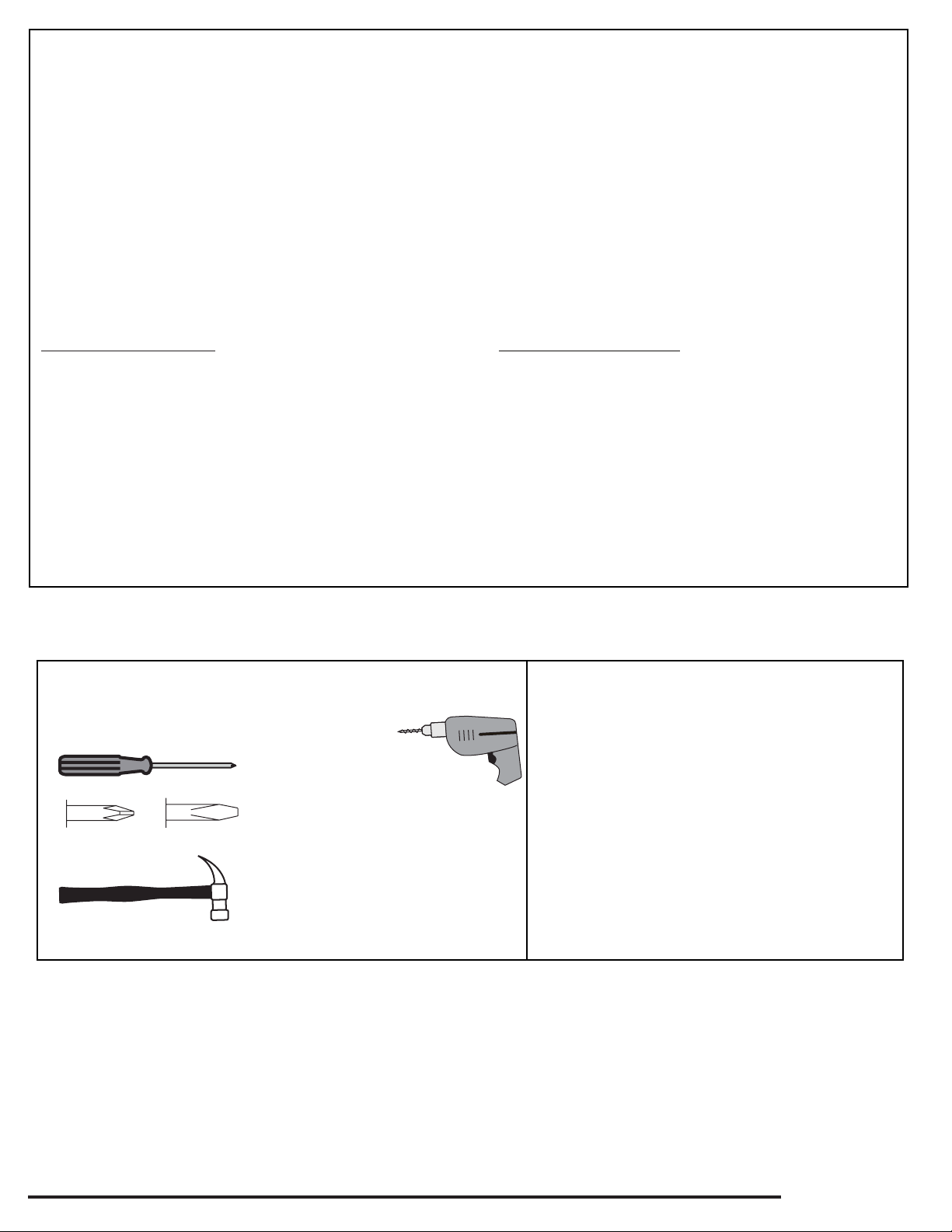

Required Tools /
Outils requis /
Herramientas necesarias
Optional Tools:
Using a power screwdriver
will speed up assembly.
Opción de servicio en línea
• Si usted ha recibido una parte dañada o defectuosa, o
• Si falta alguna parte o componente
Para solicitar ayuda en español por favor contacte su
distribuidor.
Las piezas de recambio dejarán nuestras instalaciónes dentro
de dos días hábiles vía UPS correo terrestre. Por favor note que
el tiempo de transporte variara según la ubicación.
Caution
Do not over tighten any screw. The last few turns of
each screw should be done very slowly or by hand.
Attention
Évitez de trop serrer les vis. Ralentissez la vitesse
de la foreuse pour les derniers deux tours de vis ou
vissez-les lentement à la main.
Outils facultatifs
Utilisant la puissance un tournevis
accélérera l’assemblée.
Herramientas opcionales:
El montaje será más rápido con un
destornillador eléctrico.
Precaución
No apriete los tornillos demasiado. Las últimas vueltas
de cada tornillo deben hacerse muy lentamente o con
la mano.
Page 2 of 20
Page 3

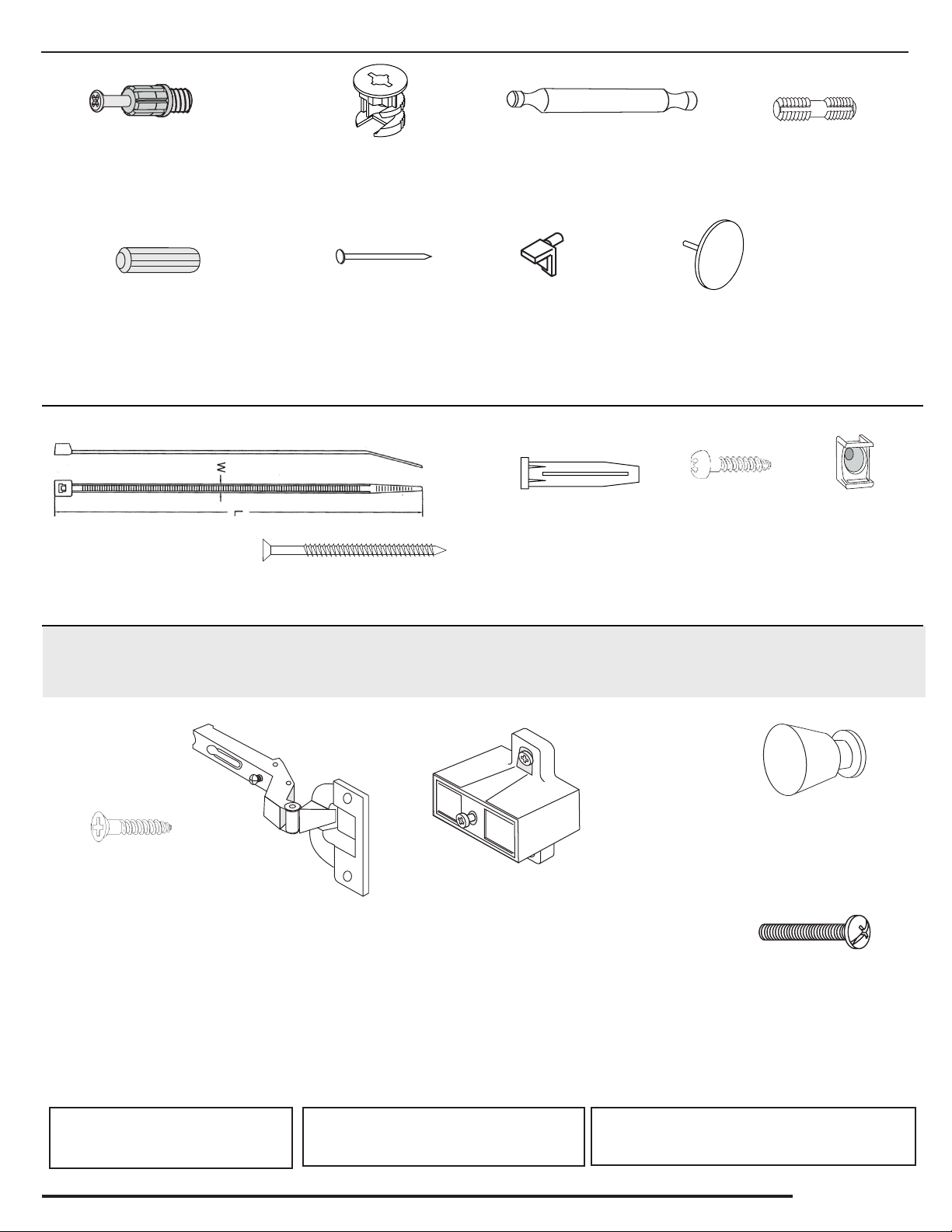

Hardware / Quincaillerie / Piezas de Conexión
24mm Green Twister Dowel (12)
Goujon de torsion vert
Clavija verde giratoria
Wood Dowel (4)
Goujons de bois
Clavija de madera
Cable Tie (1)
Attache pour cable
sujetador de cables
Tornillo para madera de 2½ pulgadas
Zinc Cam (20)
Ferrure en zinc
Tuercas de ijación de zinc
¾” Nail (36)
Clou ¾”
Clavo de ¾ pulg.
2½’’ Wood Screw (1)
Vis à bois 2½ pouces
Double Ended Connecting Rod (4)
Vis d’assemblage double
Conector de doble extremo
Shelf Support (12)
Support d’étagère
Soporte para estante
white / blanc / blanco
Wall Anchor (1)
Ancrage au mur
Taquete de pared
Plastic Dowel (20)
Goujon en plastique
Clavija de plastico
Cam Cover Cap (16)
Capuchons de cames
Cubierta de tuercas
white / blanc / blanco
#6 - ¾ Pan Head
Screw (1)
Vis #6-¾ po.
torillo núm. 6 de ¾
de pulg.
Mounting Base (2)
Base de support
Base de montaje
Bookcase with Doors ONLY /
Bibliothèque avec portes SEULEMENT
Librería con puertas SOLAMENTE
#6 - 5/8” Phillips Head
Wood Screws (8)
Vis de bois no. 6 5/8 po.
tête cruciforme
Tornillos núm.6 de 5/8
pulg.
Hinge (4)
Charnière
Bisagra
Tall Hinge Plate with screws (4)
Plaque de charnière grand avec les vis
Placa de bisagra alta con tornillos
Brushed Metal Knob (2)
Bouton métallique brossé
Perilla de metal cepillado
#8 Machine Screw (2) Vis
de machine
Tornillo para manija
BEFORE YOU BEGIN
Identify ALL parts and hardware to
ensure everything is included.
AVANT DE COMMENCER
Identier toutes les pièces et le matériel
an de s’assurer que tout est inclus.
ANTES DE COMENZAR
Identique todos las partes y componentes
para estar seguro que todo está incluido
Page 3 of 20
Page 4
Bookcase Parts / Pièces de la bibiothèque / Piezas de estantería
B10
B5
B11B12
B11B14
B8
B9
B11
B11B13
B8
B1
B11
B11B14
B11B14
B3
B6
B5
B2
B7
B7
B4
B11B15
Page 4 of 20
Page 5

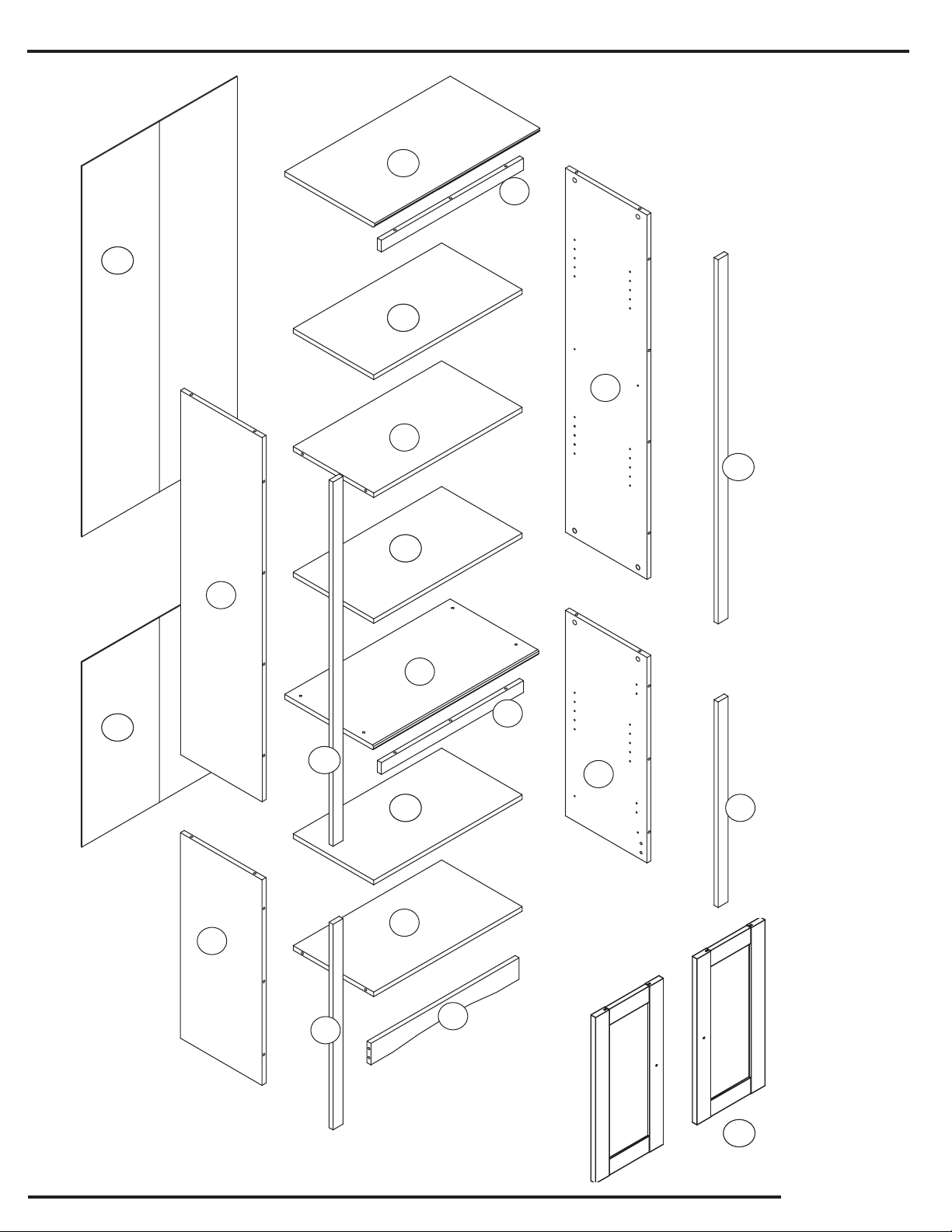

Bookcase Parts / Pièces de la bibiothèque / Piezas de estantería
B1
B2
B3
B4
B5
Lower Left Side (1)
Côté gauche inférieur
Lateral izquierdo inferior
White / Blanc / Blanco
Lower Right Side (1)
Côté droit inférieur
Lateral derecho inferior
White / Blanc / Blanco
Bottom (1)
le Bas
Bas
White / Blanc / Blanco
Front Stabilizer (1)
Renforcement avant
Estabilizador frontal
White / Blanc / Blanco
Top Moulding (2)
Moulure supérieure
Moldura superior
White / Blanc / Blanco
Upper Sides (2)
B8
Côtés supérieurs
Lados superiores
White / Blanc / Blanco
Upper Fixed Shelf (1)
B9
Étagère xe supérieure
Estantes fijo superior
White / Blanc / Blanco
Top (1)
B10
Dessus
Superior
White / Blanc / Blanco
Upper Side Molding (2)
B11
Moulure latérale supérieure
Moldura lateral superiore
White / Blanc / Blanco
Long Backer (1)
B11B12
Dos long
Respaldo largo
BB1511
Doors (2)
Portes
Puertas
White / Blanc / Blanco
Middle Shelf (1)
B6
Étagère du milieu
Estantes medio
White / Blanc / Blanco
Lower Side Molding (2)
B7
Moulure latérale inférieure
Moldura lateral inferiore
White / Blanc / Blanco
Short Backer (1)
B11B13
Dos court
Respaldo corto
Adjustable Shelf (3)
B11B14
Étagère ajustable
Estante ajustable
White / Blanc / Blanco

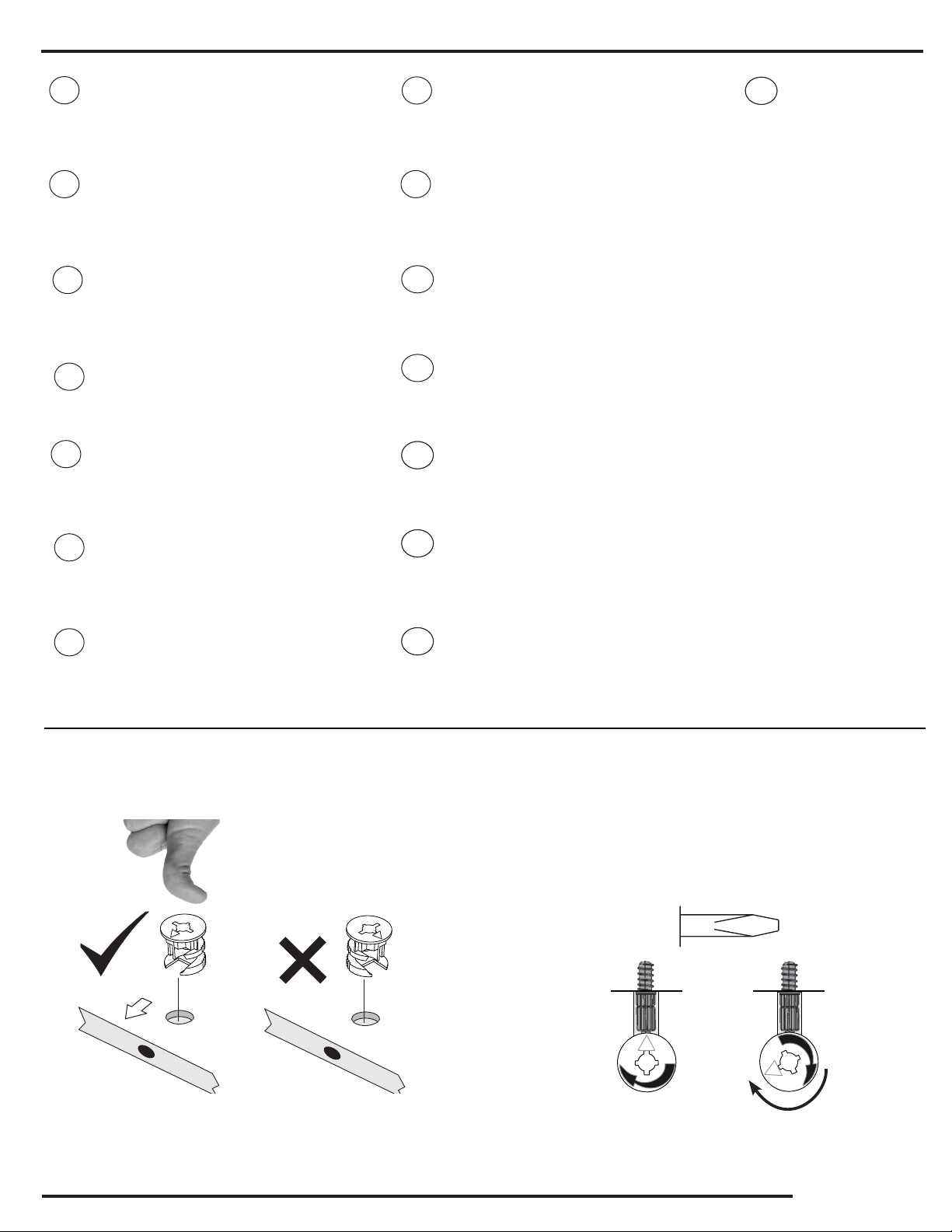

Assembly Tip / Conseil de montage / Consejo de montaje
Cam and connector hardware / Quincaillerie ferrrure et connecteur / Piezas a tuerca de jacion y clavija
Lock the Cams
a b
Serrez les ferrures
Asegure las tuerca de jación
Make sure arrow on cam faces hole for connecting bolt
Assurez-vous que la èche sur le ferrure fait face au trou pour
le boulon de connexion
Asegúrese de que la echa en la tuerca esté orientada hacia el
oricio para conectar la clavija
Unlocked
deverrouillé
abierta
Locked: Turn 210º
Verrouillé: tournez 210º
Cerrada: gire 210 grados
Page 5 of 20
Page 6

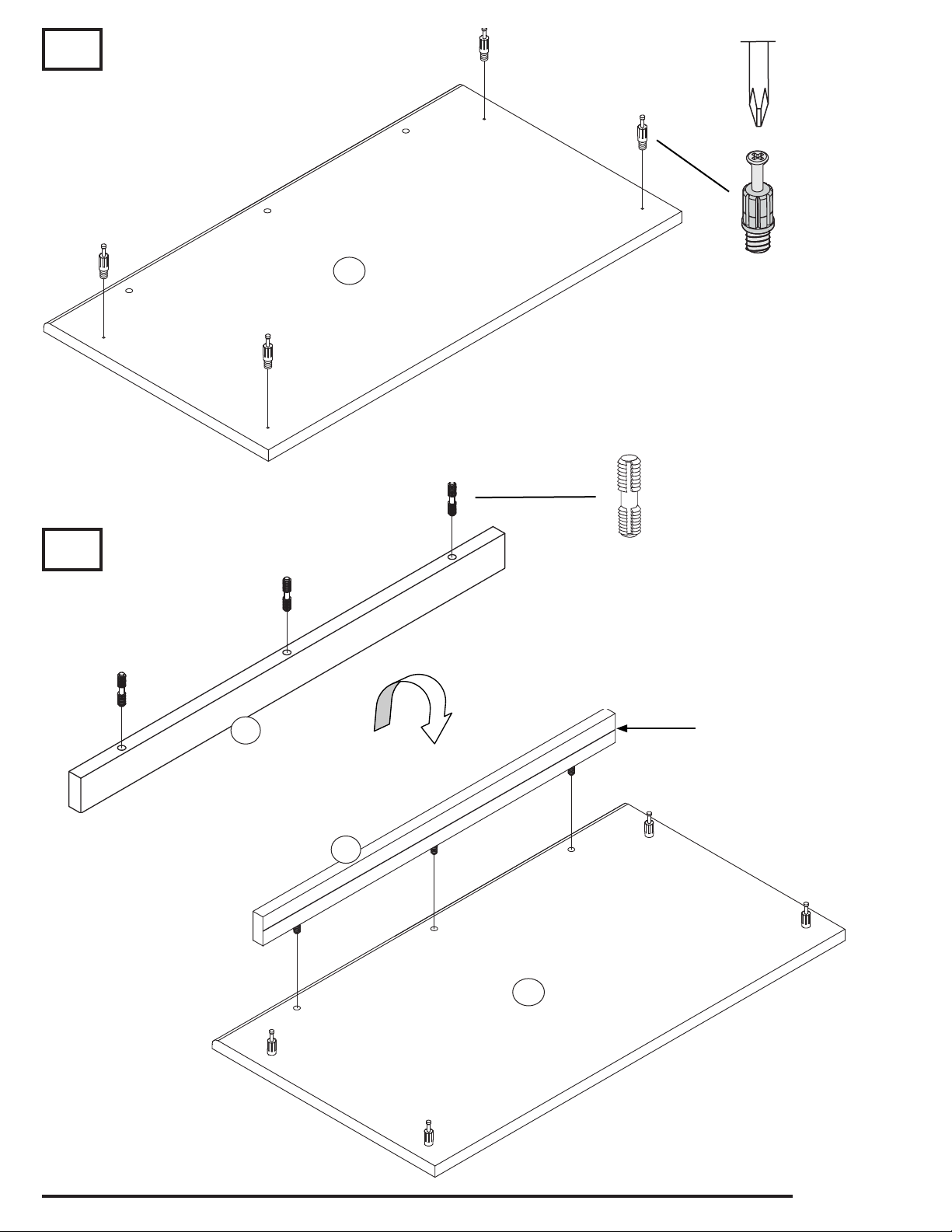

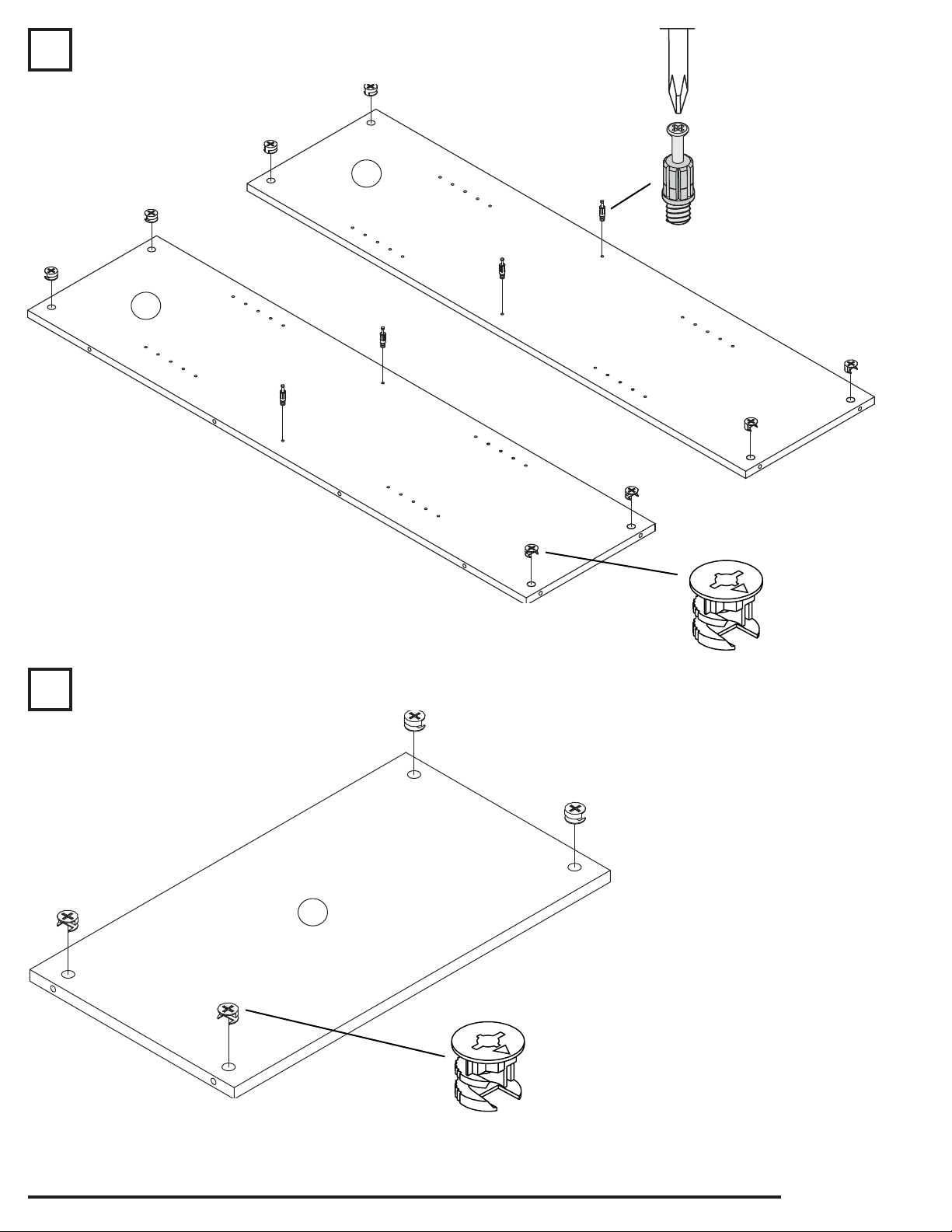

1
x4
Large Zinc Cam
Ferrure en zinc grand
Tuercas de jación
grande de zinc
B2
B1
x4
24mm Green Twister Dowel
Goujons verts à visser 24mm
Clavija verde giratoria
2
x4
Wood Dowel
Goujons de bois
Clavija de madera
B3
x4
Large Zinc Cam
Ferrure en zinc grand
Tuercas de jación
grande de zinc
Page 6 of 20
Page 7

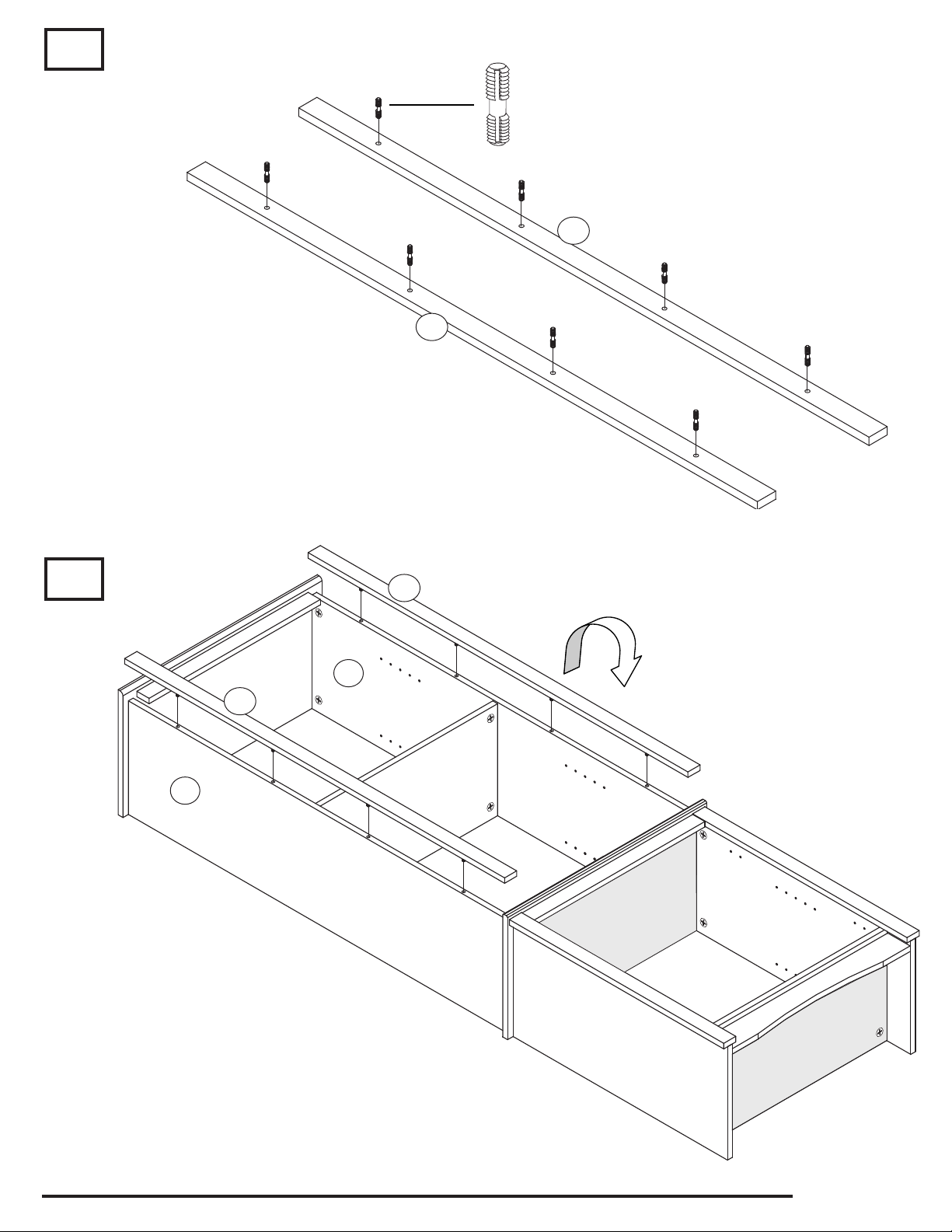

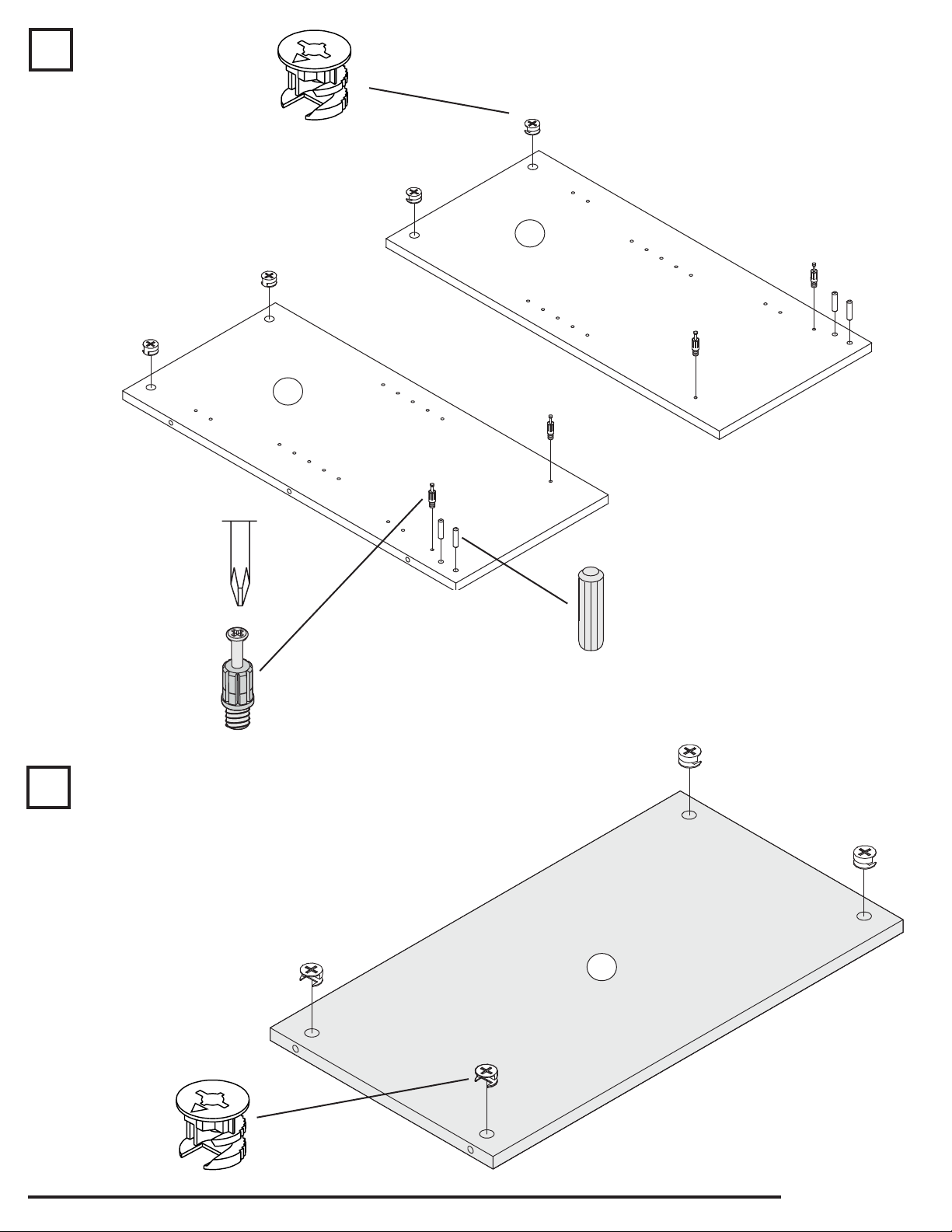

3
B2
4
B3
x2
Wood Dowel
Goujons de bois
Clavija de madera
x2
x2
Wood Dowel
Goujons de bois
Clavija de madera
B2
B4
B1
B3
x2
Page 7 of 20
Page 8

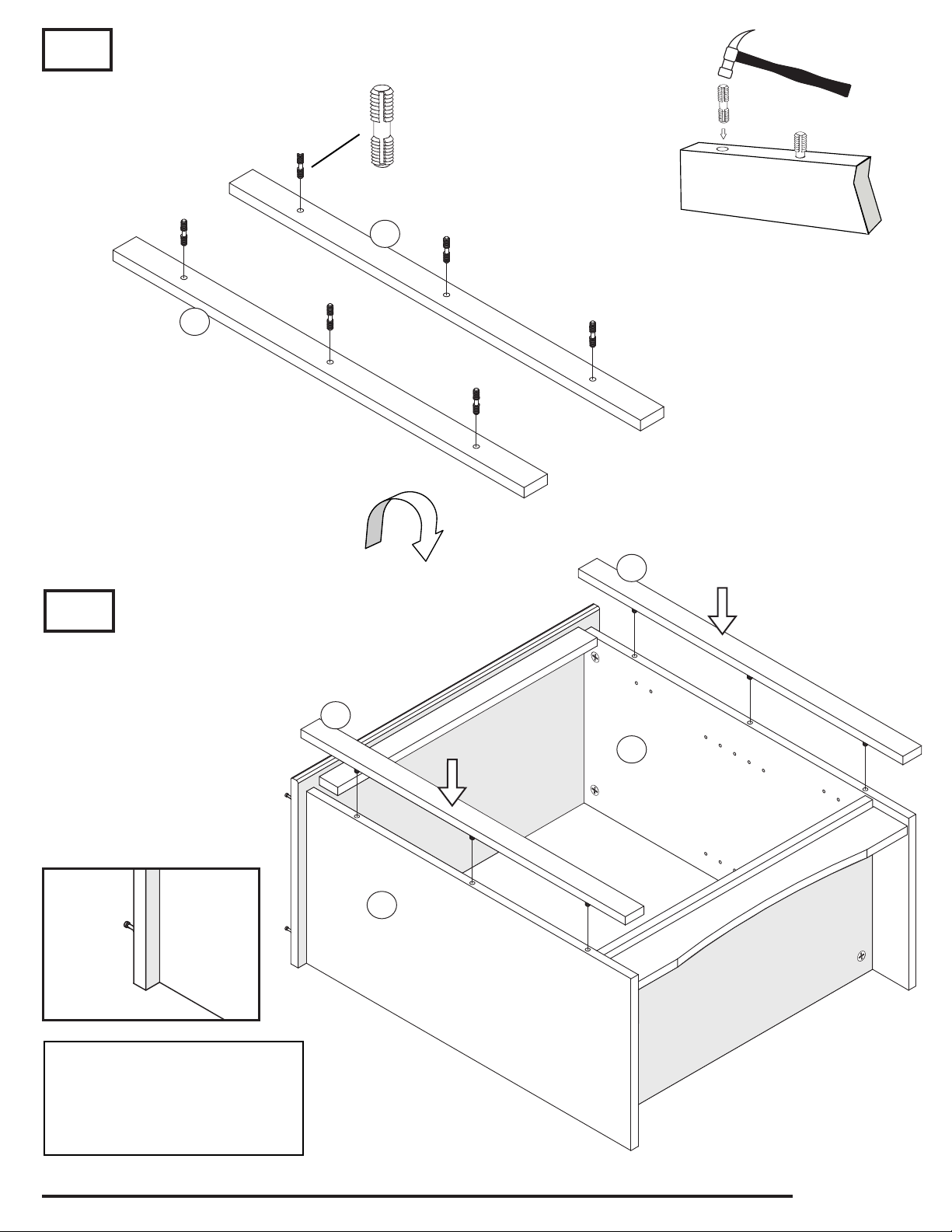

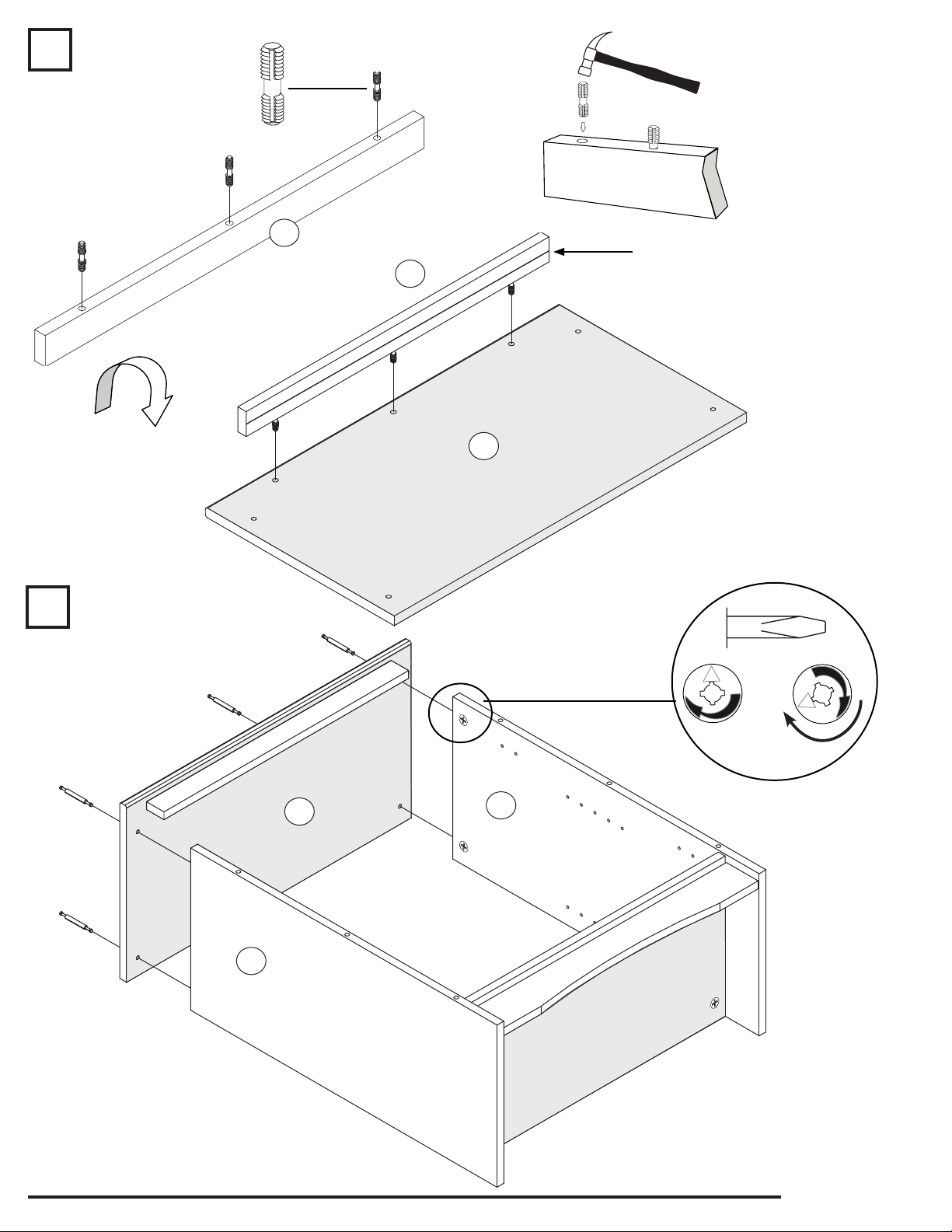

5
x3
Plastic Dowel
Goujon en plastique
Clavija de plastico
B5
B5
Insert halfway ONLY
Insérez à mi-chemin seulement
Inserte SOLAMENTE la mitad
seam faces toward the back
coutures vers l’arrière
costura de las caras hacia atrás
B6
6
B1
B6
x4
B2
Page 8 of 20
Page 9

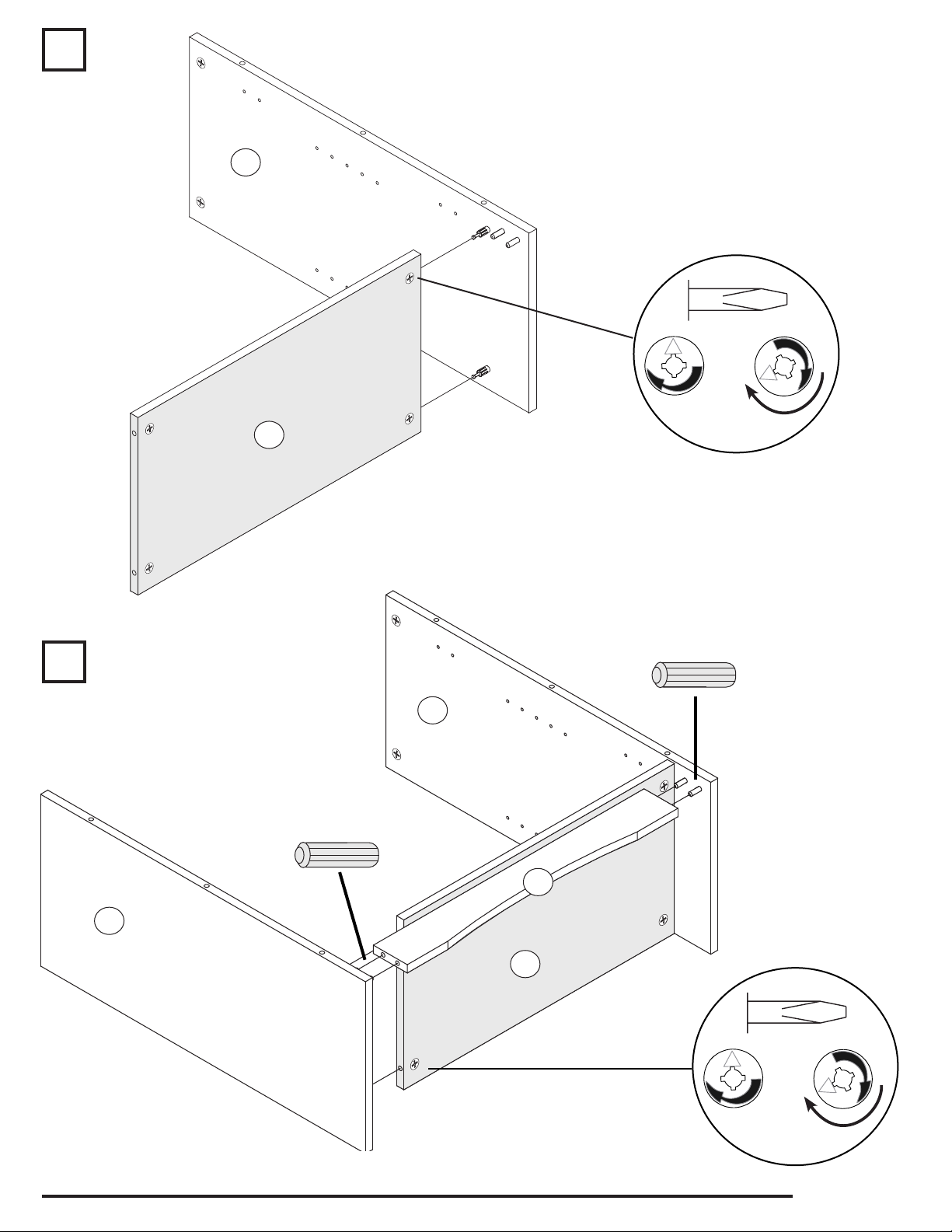

7a
x6
Plastic Dowel
Goujon en plastique
Clavija de plastico
B7
Insert halfway ONLY
Insérez à mi-chemin seulement
Inserte SOLAMENTE la mitad
B7
7b
B7
B7
B2
B1
The double-ended connecting bolts
will protrude through the shelf.
Les vis d’assemblage doubles vont
dépasser l’étagère.
Los cerrojos dobles-terminados que se
unen sobresaldrá por el anaquel.
Page 9 of 20
Page 10

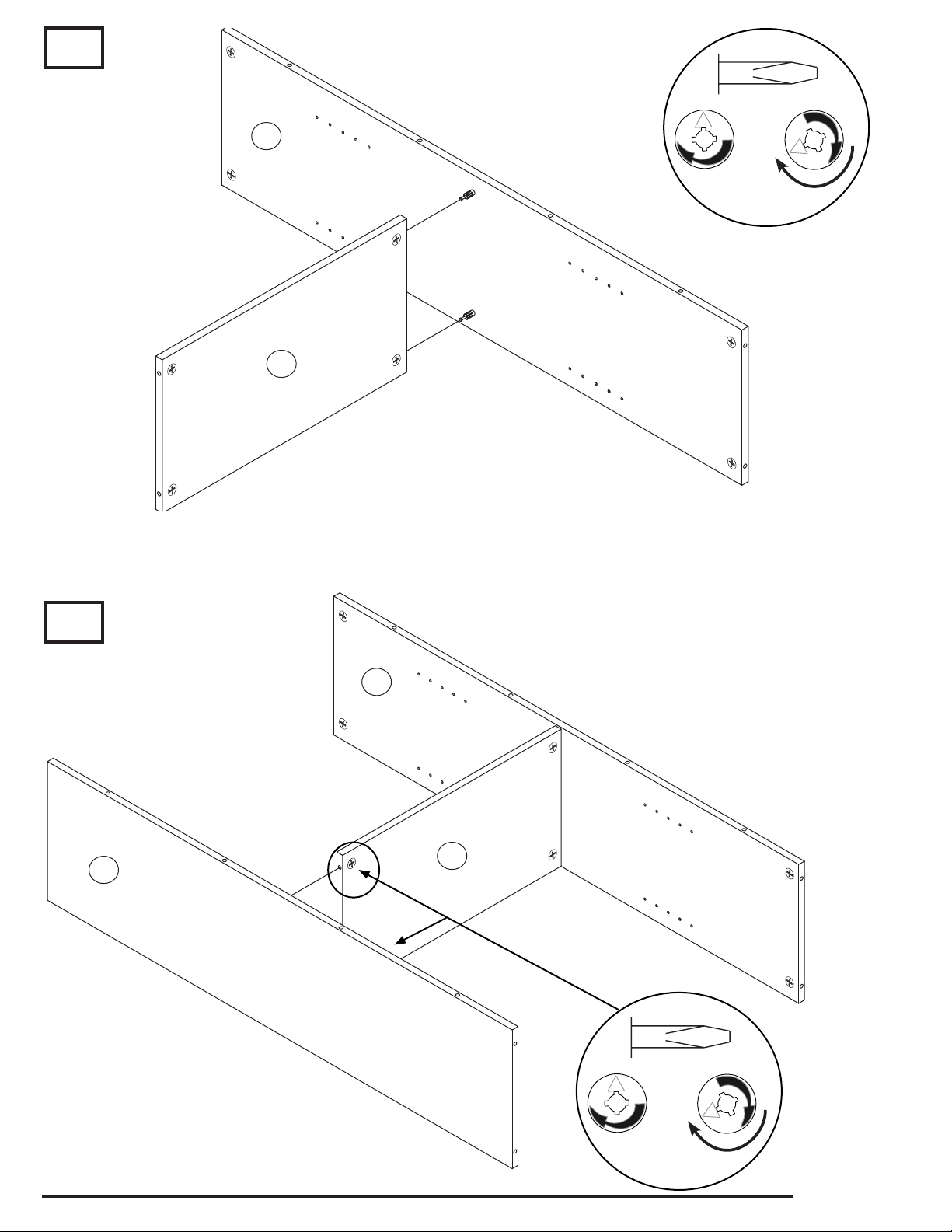

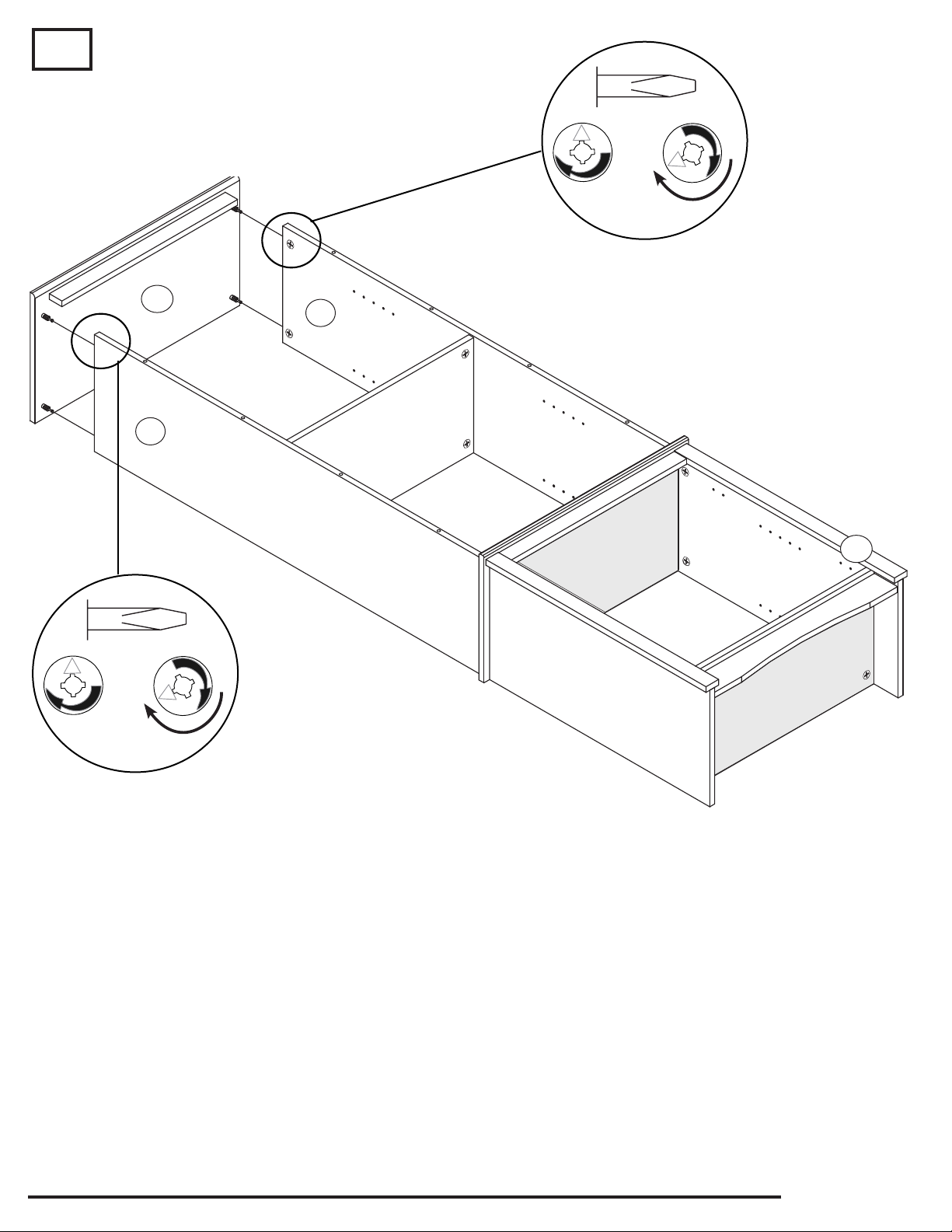

8
B8
B8
x4
24mm Green Twister Dowel
Goujons verts à visser 24mm
Clavija verde giratoria
9
x8
Large Zinc Cam
Ferrure en zinc grand
Tuercas de jación
grande de zinc
B9
x4
Large Zinc Cam
Ferrure en zinc grand
Tuercas de jación
grande de zinc
Page 10 of 20
Page 11
10
B8
x2
B9
11
B8
B9
B8
x2
Page 11 of 20
Page 12

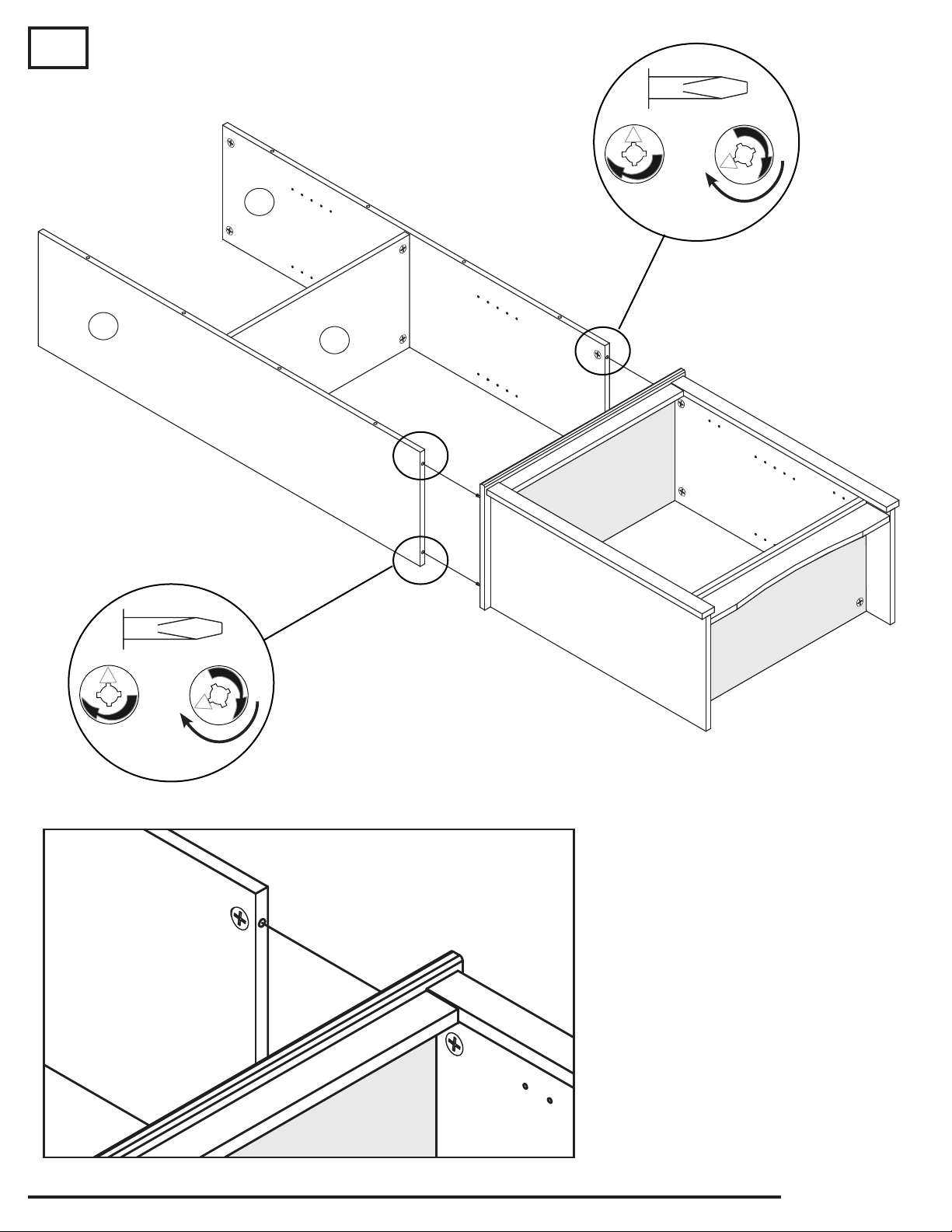

12
B8
x2
B8
B9
x2
Page 12 of 20
Page 13
13
14
B10
x4
24mm Green Twister Dowel
Goujons verts à visser 24mm
Clavija verde giratoria
x3
Plastic Dowel
Goujon en plastique
Clavija de plastico
B5
seam faces toward the back
coutures vers l’arrière
costura de las caras hacia atrás
B5
B10
Page 13 of 20
Page 14
15
x2
B10
B8
B8
B11
x2
Page 14 of 20
Page 15
16
x8
Plastic Dowel
Goujon en plastique
Clavija de plastico
B11
B11
17
B11
B8
B11
B8
Page 15 of 20
Page 16

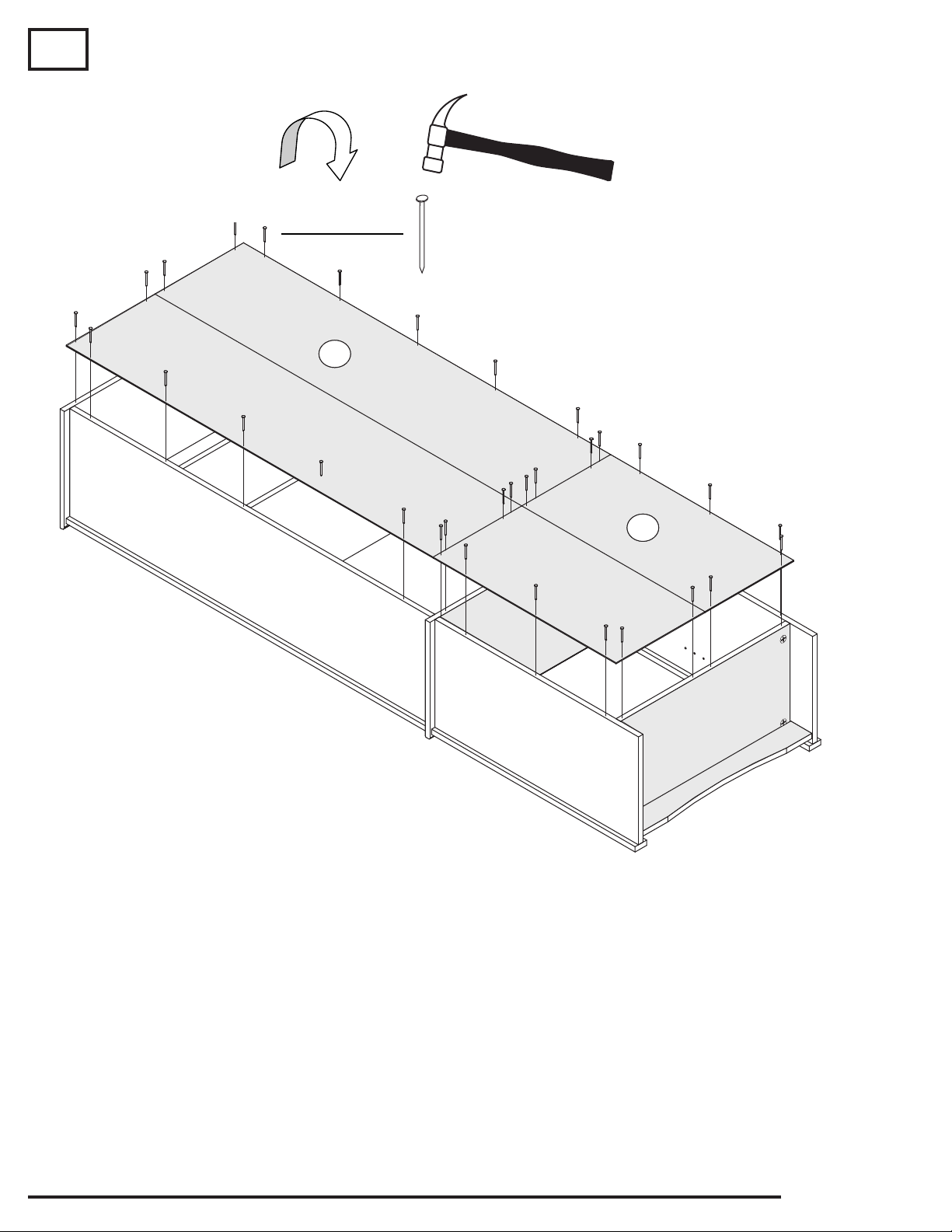

18
¾” Nail
Clou ¾”
Clavo de ¾ pulg.
B11B12
B11B13
Page 16 of 20
Page 17

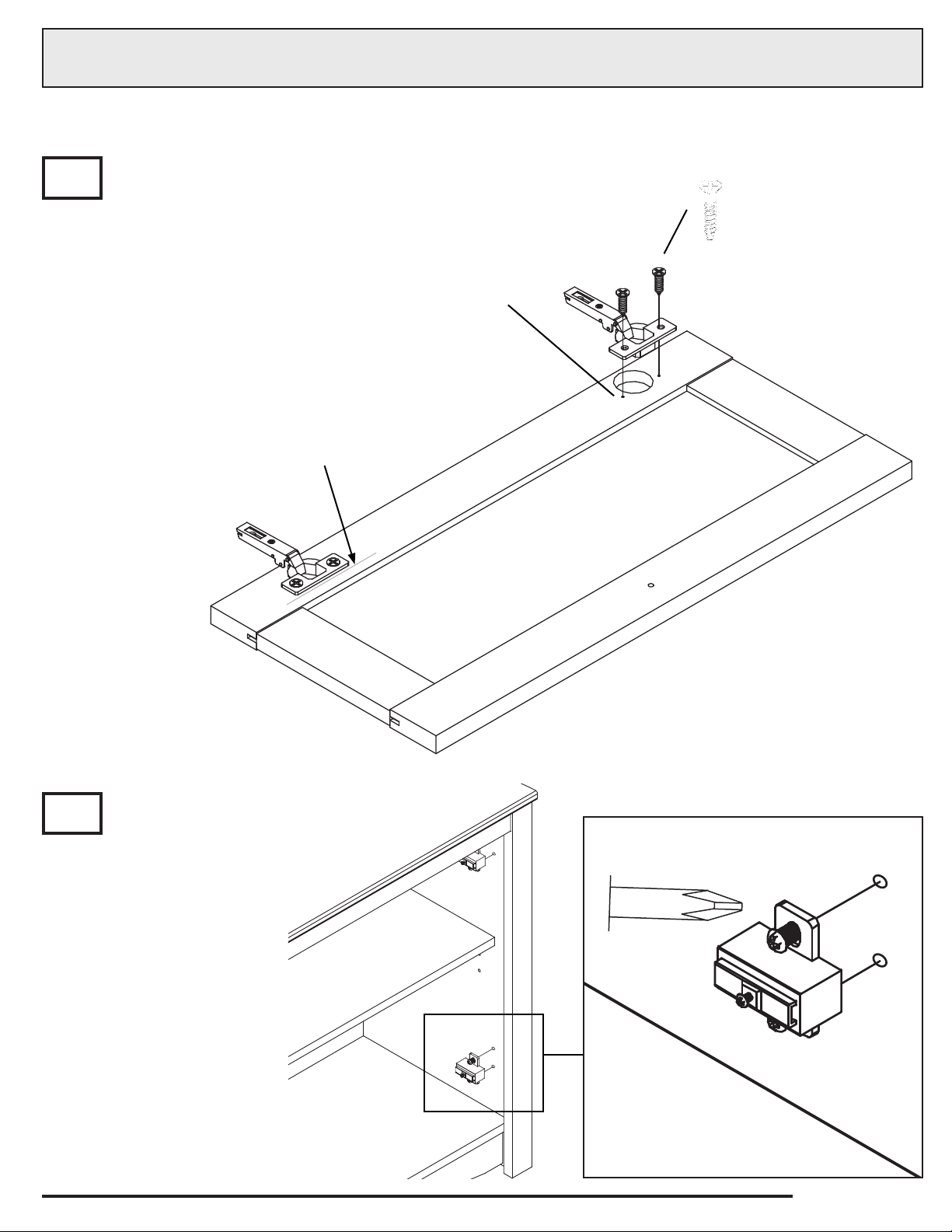

Attach Doors / Fixez les portes / Fije las puertas
Attach Hinges
19
Hinge edge should be parallel to door
edge
L’extrémité de chaque charnière doit être
parallèle au côté de la porte.
Borde de bisagra deben estar paralelos
al borde de la puerta
Fixez les charnière
Fije las bisagras
Holes are marked but not predrilled
Les trous sont marqués mais ne
sont pas percer
Los agujeros están marcados pero
no perforados
#6 - 5/8” Screw
Vis no. 6 - 5/8 po.
Tornillos núm.6 de 5/8 pulg.
20
Attach hinge plate with screws
Attachez les plaque de charnière avec les vis
Fije la placa de bisagra con tornillos
Page 17 of 20
Page 18

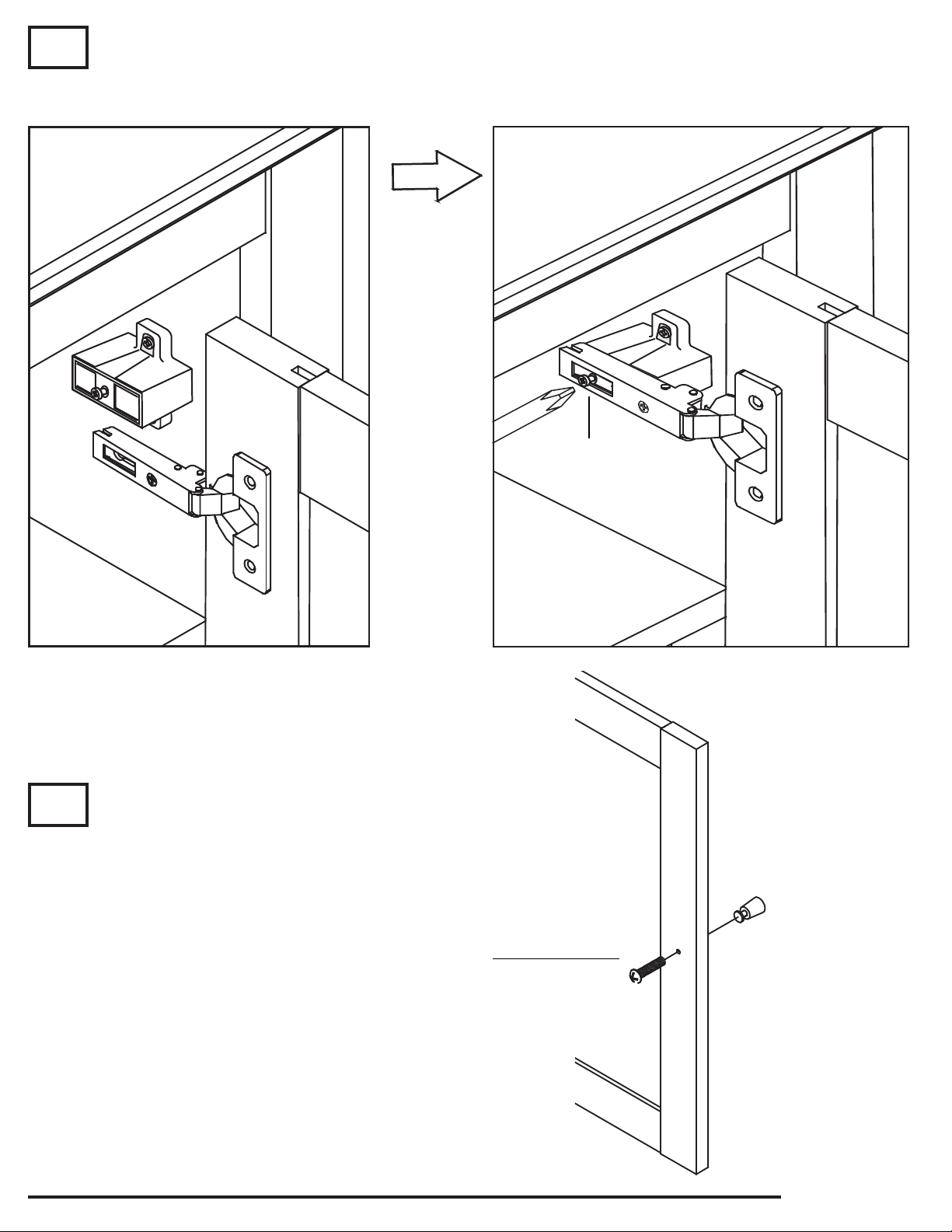

21
Slide the hinges over the hinge plates on the cabinet and tighten the xing screw in the center of each plate.
Glisser les plaques de charnière sur les plaques et serrer la vis de xation au centre de chaque plaque.
Deslice las bisagras sobre las placas de bisagra en el gabinete y apriete el tornillo de jación en el centro de
cada plato.
Fixing Screw
La vis de xation
Tornillo de jación
22
Attach knobs with included machine screw
Fixez les poignées avec vis de machine inclus
Conectar las perillas con tornillo de máquina incluido
#8 Machine Screw
Vis de machine
Tornillo para manija
Brushed Metal Kno
Bouton métallique
brossé
Perilla ...
Page 18 of 20
Page 19

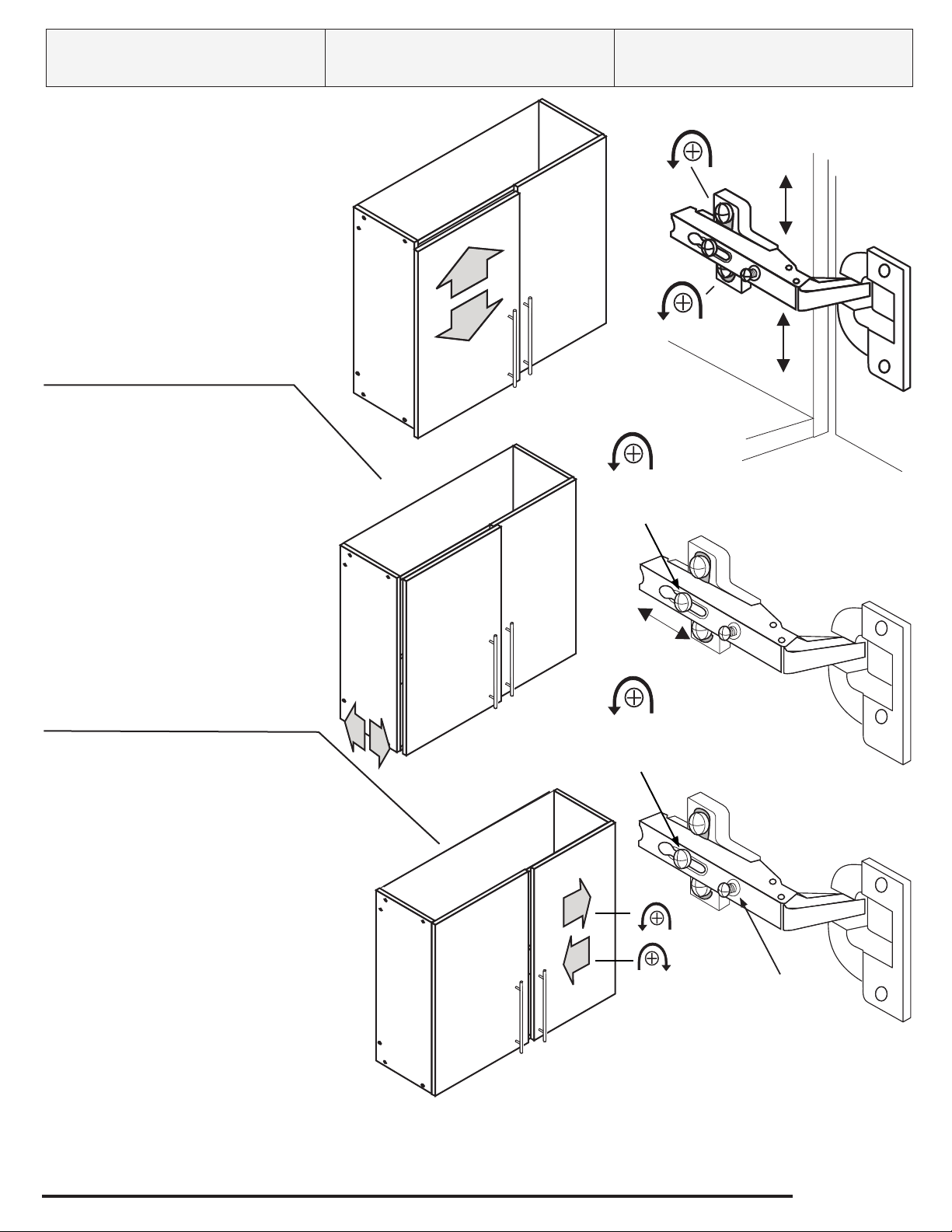

Hinge Adjustments
Hinges are 6-way adjustable,
allowing you to make precise adjustments.
Vertical Door Alignment:
Loosen the top & bottom Hinge Plate
Screws (on both hinge sets) and move the
door up or down.
Alignement de la porte verticale:
Desserrer le haut & bas plaque charnière
vis (sur les deux charnières) et déplacer la
porte vers le haut ou vers le bas.
Alineación vertical de la puerta:
Aoje los tornillos de la placa de la bisagra
superior e inferior (en ambos juegos de
bisagras) y mueva la puerta hacia arriba o
hacia abajo.
Adjust the space between the
door and cabinet
Loosen the Fixing Screw and slide the
door toward or away from the cabinet.
Then, tighten the Fixing Screw.
Ajuster l’espace entre la porte et
cabinet
Desserrer la vis de xation et faites
glisser la porte vers ou loin du cabinet.
Ensuite, serrer les vis de xation.
Ajustements de charnière
Les charnières sont 6-voies réglables, vous
permettant d’effectuer des réglages précis.
Ajustes de bisagra
Las bisagras son ajustables en 6 direcciones,
permitiéndole hacer ajustes precisos.
Fixing Screw
La vis de xation
Tornillo de jación
Ajusta el espacio entre la puerta
y el armario.
Aoje el tornillo de jación y deslice
la puerta hacia o fuera del gabinete.
Luego, apriete el tornillo de jación
Adjust the space between the doors
n First, loosen the Fixing Screw
n To move the doors closer together, tighten the
Adjustment Screw
n To move the doors farther apart, loosen the
Adjustment Screw
Ajuster l’espace entre les portes
n D’abord, desserrez la vis de xation
n Pour déplacer les portes plus étroite com-
prenant, serrer la vis de réglage
n Pour déplacer les portes plus loin à l’écart,
desserrer la vis de réglage
Ajusta el espacio entre las puertas.
n Primero, aoje el tornillo de jación
n Para acercar las puertas, apriete el tornillo de
ajuste
n Para separar las puertas, aoje el tornillo de
ajuste
Fixing Screw
La vis de xation
Tornillo de jación
Adjustment Screw
Vis de réglage
Tornillo de ajuste
Page 19 of 20
Page 20
Safety Notice
The Consumer Product Safety Commission recommends anchoring furniture in
homes where children live or visit. In order
to protect you and your family the manufacturer of this product has included an
easy to install safety device. Please make
sure that it is installed according to the
following instructions.
Avis de Sécurité
La Commission de Sécurité de Produit de consommation recommande de mettre à l’ancre
des meubles dans des maisons où les enfants
vivent ou la visite. Pour vous protéger et votre
famille le fabricant de ce produit a inclus un
facile d’installer le dispositif de sécurité. Assurez-vous S’il vous plaît qu’il est installé selon
les instructions suivantes.
Attaching Cable Tie / Attacher de Câble / Utilizando el cable sujetador
Noticia de seguridad
La commission de seguridad de productos
de consumo recomienda anclar muebles en
hogares donde viven niños o ellos visitan.
Con el n de proteger a su familia y a usted
el fabricante de este producto ha incluido un
dispositivo de seguridad de facil instalacion.
Por favor segurese de que esta instalado de
acuerdo a las siguientes instrucciones.
a
1”
#6 - ¾” screw
Vis #6-¾ po.
Torillo núm. 6
de ¾ de pulg.

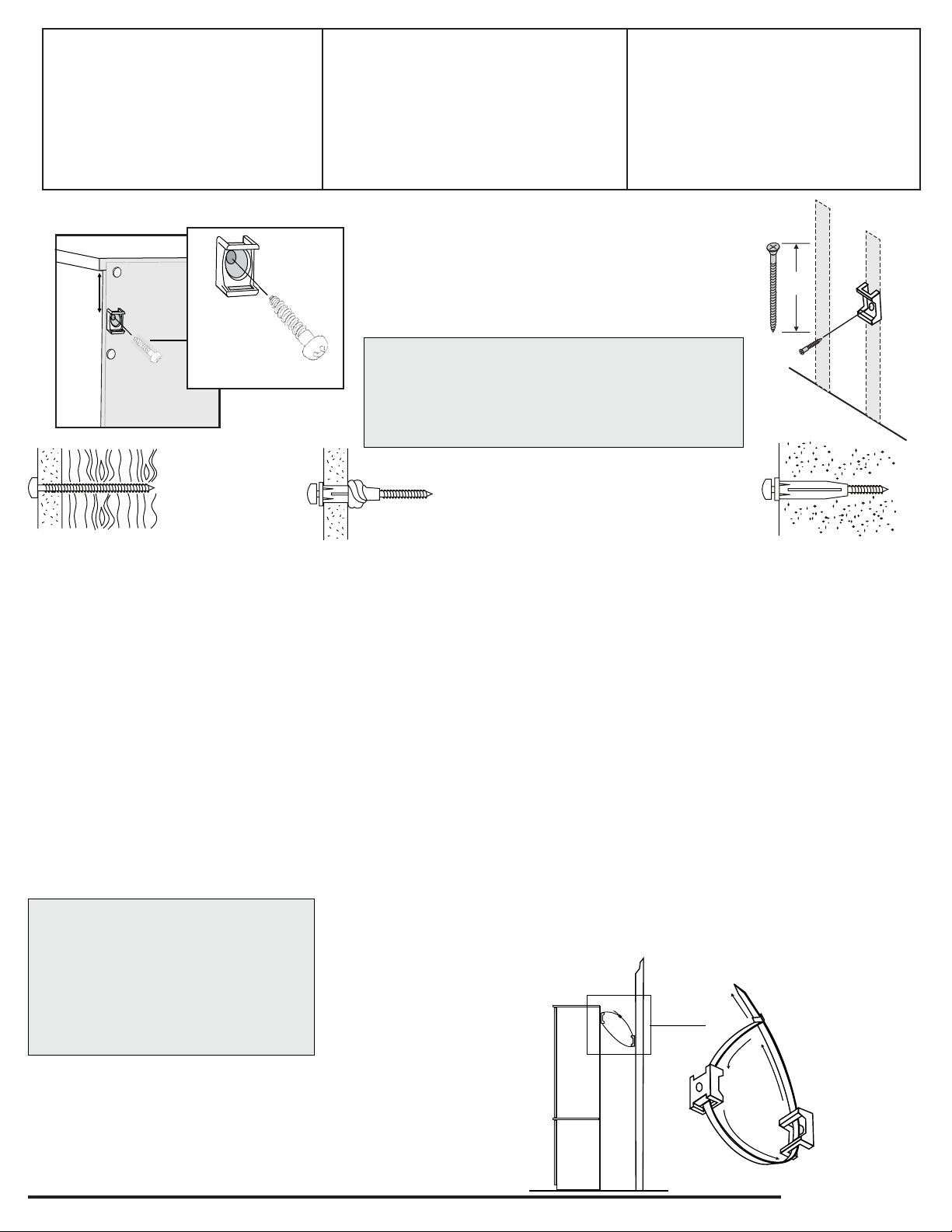

For walls constructed of wood with drywall
- With a pencil mark location of holder position
- Drill pilot hole using a 1/8 inch drill bit 2 ìnches
deep
- Attach holder to wall using the 2 1/2 inch screw
provided
Pour les murs construits en bois avec des
cloisons sèches
- Avec un crayon, marquer l’emplacement du
poste titulaire
- Percez des trous à l’aide d’un foret de 1/8 de
pouce de profondeur 2 ìnches
- Fixer le support au mur à l’aide des vis de 2½
po. fournies
Para paredes construidas de madera con
paneles prefabricados
- Con un lápiz marcar la ubicación del titular
posición
- Perforar el agujero piloto usando una broca de
1/8 pulgada 2 pulgadas de profundidad
- Unir el soporte a la pared utilizando los tornillos
de 2½ pulgada proporcionados
If your wall is constructed of materials not listed
please contact your local hardware store for the
proper hardware.
Si votre mur est construit avec des matériaux qui ne
sont pas répertorié, contactez votre magasin local
de matériel pour le matériel approprié.
Si el muro está construido con materiales que no
aparecen en la lista, póngase en contacto con su
ferretería local
.
Attach the 2nd mounting base to the wall 2” lower than the
b
one on the cabinet
Attachez la deuxième base de support au mur 2” plus bas
que l’un sur le cabinet.
Fije la segunda base de montaje en la pared 2 pulg. (5.1
cm) más abajo que el que está en el gabinete
The hardware provided is for walls constructed of wood or
drywall and or concrete.
Le matériel est fourni pour les murs construits en bois ou
plâtre et ou en béton.
El hardware proporcionado es para paredes construidas
de madera o de yeso o cemento.
For walls constructed of drywall
(unable to hit a stud)
- With a pencil mark location of holder position
- Drill pilot hole using a 5/16 inch drill bit only to the
depth of drywall thickness
- Using a rubber mallet or hammer insert wall
anchor into drywall
- Attach holder to wall anchor using 2 1/2 inch
screw provided
Pour les murs construits de placoplâtre (impossible de frapper un goujon)
- Avec un crayon, marquer l’emplacement du poste
titulaire
- Percez des trous à l’aide d’un foret de 5/16 pouce
seulement à la profondeur de l’épaisseur de
cloison sèche
- À l’aide d’un maillet en caoutchouc ou un marteau pour mur insérer en cloisons sèches
- Fixer le support au mur à l’aide d’ancrage 2 1/2
pouce vis fournie
Para muros construidos de drywall
- Con un lápiz marcar la ubicación del titular
posición
- Perforar el agujero piloto utilizando una broca de
5/16 pulgadas sólo a la profundidad del grosor de
panel de yeso
- utilizando un martillo de goma o un martillo insertar el anclaje en pared de yeso
- Fije el soporte de anclaje a pared con 2 tornillo
de 1/2 pulgada proporcionada
For walls constructed of concrete
- With a pencil mark location of holder position
- Drill pilot hole using a 5/16 inch drill bit 2 3/4
- Using a rubber mallet or hammer insert wall
- Attach holder to wall anchor using 2 1/2 inch
Pour les murs en béton
- Avec un crayon, marquer l’emplacement du
- Percez des trous à l’aide d’un foret de 5/16 po 2
- À l’aide d’un maillet en caoutchouc ou un mar-
- Fixer le support au mur à l’aide d’ancrage 2 1/2
Para muros construidos de hormigón
- Con un lápiz marcar la ubicación del titular
- Perforar el agujero piloto utilizando una broca
- Utilizando un martillo de goma o un martillo in-
- Fije el soporte de anclaje a pared con 2 tornillo
2½
inches deep
anchor into predrilled hole
screw provided
poste titulaire
3/4 po de profondeur
teau pour mur insérer dans le trou préforé
pouce vis fournie
posición
de 5/16 pulgadas 2 3/4 pulgadas de profundidad
sertar el anclaje en pared agujero preperforado
de 1/2 pulgada proporcionada
Feed the cable tie through each mounting base and then through
c
the locking mechanism to tighten.
Insérez l’attache de câble par chacun montant la base et alors
par le mécanisme de verrouillage pour resserrer
Pase el sujetador de cable a través de cada base de montaje y
luego a través del mecanismo de cierre para sujetar bien.
Page 20 of 20
Loading...
