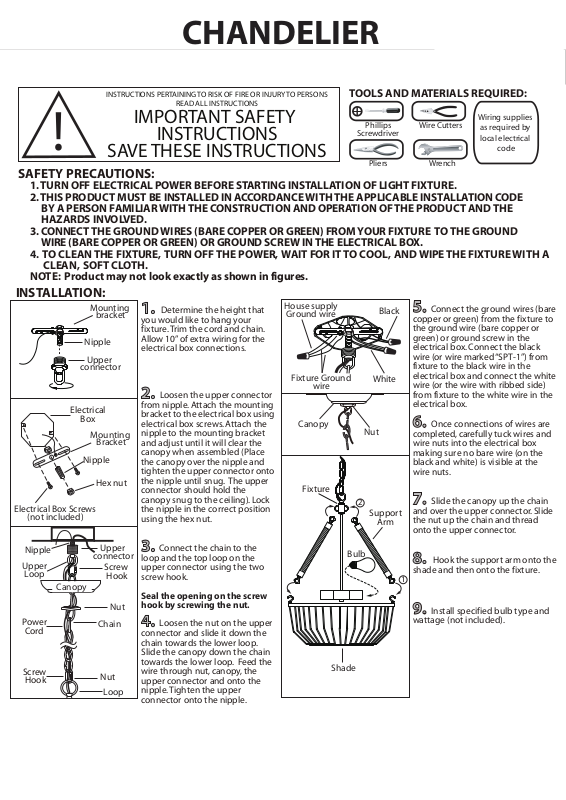

Page 1
CHANDELIER
ICH1061A03
10/20
TOOLS AND MATERIALS REQUIRED:
Phillips
Screwdriver
Pliers Wrench
Wire Cutters
Wiring supplies
as required by
local electrical
code
!
INSTRUCTIONS PERTAINING TO RISK OF FIRE OR INJURY TO PERSONS
READ ALL INSTRUCTIONS
IMPORTANT SAFETY
INSTRUCTIONS
SAVE THESE INSTRUCTIONS
SAFETY PRECAUTIONS:
1. TURN OFF ELECTRICAL POWER BEFORE STARTING INSTALLATION OF LIGHT FIXTURE.
2. THIS PRODUCT MUST BE INSTALLED IN ACCORDANCE WITH THE APPLICABLE INSTALLATION CODE
BY A PERSON FAMILIAR WITH THE CONSTRUCTION AND OPERATION OF THE PRODUCT AND THE
HAZARDS INVOLVED.
3. CONNECT THE GROUND WIRES (BARE COPPER OR GREEN) FROM YOUR FIXTURE TO THE GROUND
WIRE (BARE COPPER OR GREEN) OR GROUND SCREW IN THE ELECTRICAL BOX.
4. TO CLEAN THE FIXTURE, TURN OFF THE POWER, WAIT FOR IT TO COOL, AND WIPE THE FIXTURE WITH A
CLEAN, SOFT CLOTH.
NOTE: Product may not look exactly as shown in figures.

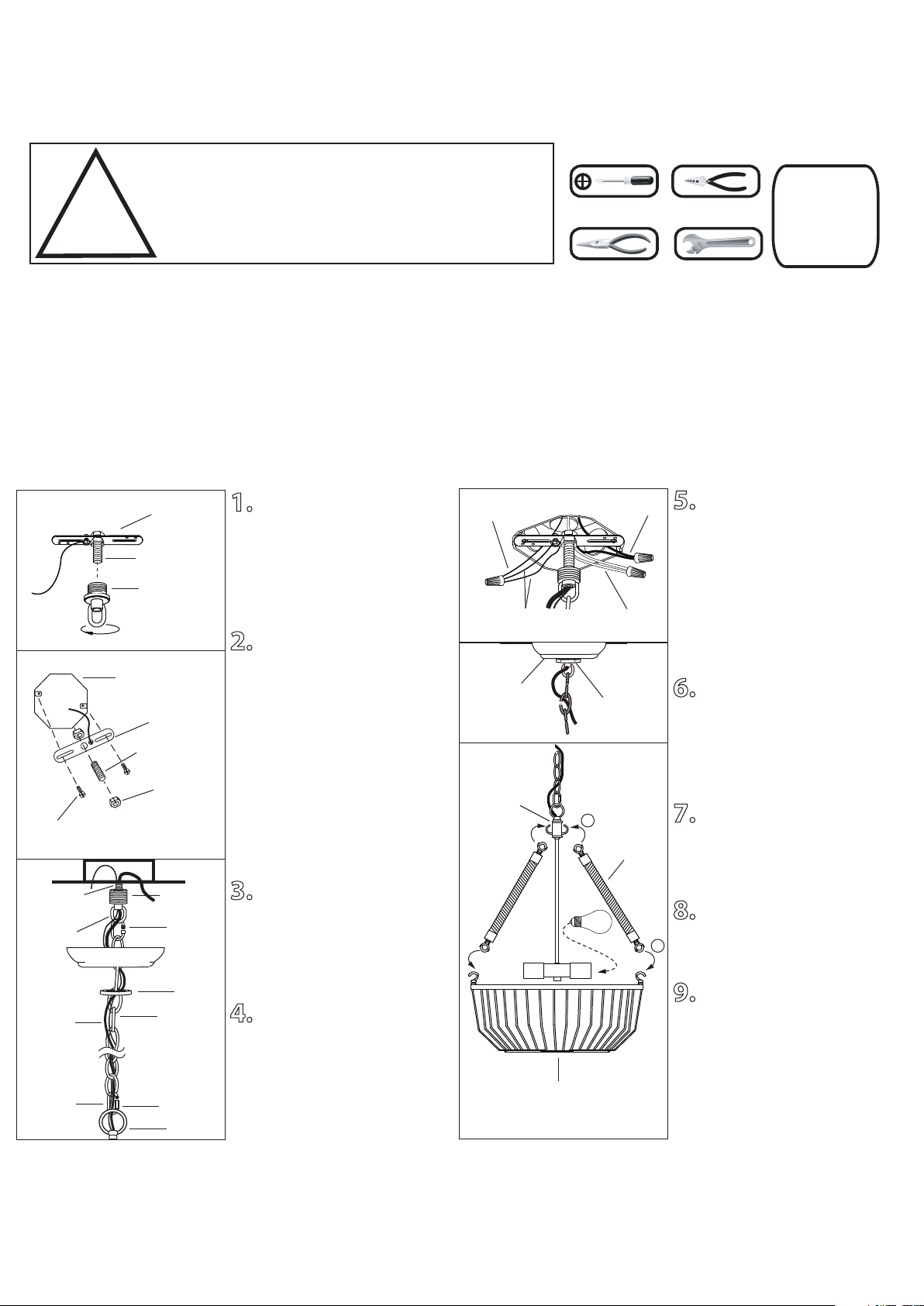

INSTALLATION:
House supply
Ground wire
Fixture Ground
wire
Canopy
Fixture
Nut
2
Support
Black
White
Arm
5. Connect the ground wires (bare
copper or green) from the fixture to
the ground wire (bare copper or
green) or ground screw in the
electrical box. Connect the black
wire (or wire marked “SPT-1”) from
fixture to the black wire in the
electrical box and connect the white
wire (or the wire with ribbed side)
from fixture to the white wire in the
electrical box.
6. Once connections of wires are
completed, carefully tuck wires and
wire nuts into the electrical box
making sure no bare wire (on the
black and white) is visible at the
wire nuts.
7. Slide the canopy up the chain
and over the upper connector. Slide
the nut up the chain and thread
onto the upper connector.
Nipple
Upper
connector
Electrical
Box
Nipple
Electrical Box Screws
(not included)
Mounting
bracket
Mounting
Bracket
Hex nut
1. Determine the height that
you would like to hang your
fixture. Trim the cord and chain.
Allow 10” of extra wiring for the
electrical box connections.
2. Loosen the upper connector
from nipple. Attach the mounting
bracket to the electrical box using
electrical box screws. Attach the
nipple to the mounting bracket
and adjust until it will clear the
canopy when assembled (Place
the canopy over the nipple and
tighten the upper connector onto
the nipple until snug. The upper
connector should hold the
canopy snug to the ceiling). Lock
the nipple in the correct position
using the hex nut.
Nipple
Upper
Loop
Power
Cord
Screw
Hook
Canopy
Upper
connector
Screw
Hook
Nut
Chain
Nut
Loop
3. Connect the chain to the
loop and the top loop on the
upper connector using the two
screw hook.
Seal the opening on the screw
hook by screwing the nut.
4. Loosen the nut on the upper
connector and slide it down the
chain towards the lower loop.
Slide the canopy down the chain
towards the lower loop. Feed the
wire through nut, canopy, the
upper connector and onto the
nipple. Tighten the upper
connector onto the nipple.
Tel: (613) 342-5424, Fax: (800) 263-4598
Bulb
Shade
8. Hook the support arm onto the
shade and then onto the fixture.
1
9. Install specified bulb type and
wattage (not included).

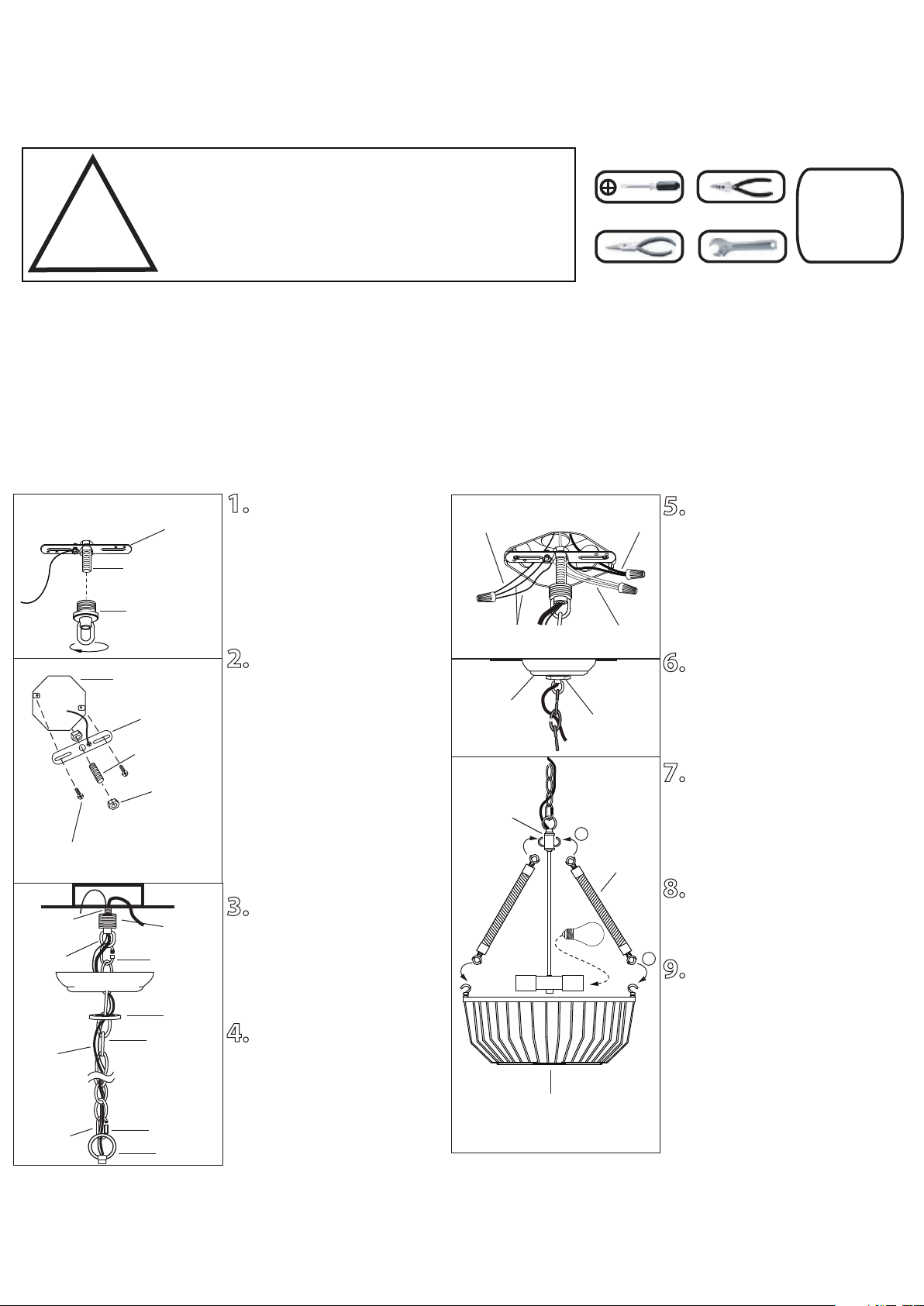

Page 2
CHANDELIER
ICH1061A03
10/20
!
INSTRUCTIONS CONCERNANT LE RISQUE
D’INCENDIES OU LES DOMMAGES CORPORELS
LISEZ TOUTES LES INSTRUCTIONS
INSTRUCTIONS DE SÛRETÉ
IMPORTANTES
GARDEZ CES INSTRUCTIONS
OUTILS ET MATERIAUX REQUIS:
Fournitures
Tournevis A
Phillips
Pinces
Coupeur De Fils
Clef
électriques telles
que prescrites
par les normes
locales
MISE EN GARDE:
1. FERMER LE COURANT AU DISJONCTEUR AVANT DE DÉBUTER L’INSTALLATION DE LA FIXTURE.
2. CE PRODUIT DOIT ÊTRE INSTALLÉ SELON LE CODE D’INSTALLATION PERTINENT, PAR UNE PERSONNE
QUI CONNAIT BIEN LE PRODUIT ET SON FONCTIONNEMENT AINSI QUE LES RISQUES INHÉRENTS.
3. BRANCHER LES FILS DE LA MISE A TERRE (CUIVRE NU OU VERT) DE VOTRE LUMINAIRE AU FIL DE LA MISE
À TERRE (CUIVRE NU OU VERT) OU VIS DE LA MISE À TERRE DANS LA BOÎTE ÉLECTRIQUE.
4. POUR NETTOYER LE LUMINAIRE, L’ÉTEINDRE, ATTENDRE QU’IL SOIT FROID, PUIS LE NETTOYER
AVEC LINGE PROPRE ET DOUX.
N.B.: Peut différer de illustration.
INSTALLATION:
Ferrure
de montage
Bout fileté
Connecteur
Boîte
de sortie
Ferrure
De Montage
Bout fileté
Écrou
hexagonal
Vis de la boîte électrique
(non comprises)
1. Déterminez la longueur à
laquelle vous désirez suspendre
votre luminaire. Coupez le cordon
et la chaîne. Allouez environ 10
po de câblage supplémentaire
pour les connexions à la boîte de
sortie. Dévissez le connecteur
supérieur du bout fileté sur le
support de montage.
2. Attachez le support de
montage dans la boîte de sortie
en utilisant les vis de la boîte de
sortie (non comprises). Posez le
bout fileté au support de
montage et ajustez jusqu'à ce qu'il
dépasse la monture lorsqu'il est
assemblé. (Posez la monture sur le
bout fileté et vissez le connecteur
supérieur sur le bout jusqu'à ce
qu'il soit serré. Le connecteur
supérieur devrait tenir la monture
contre le plafond). Fixez le bout
fileté à la bonne position à l'aide
de l'écrou hexagonale.
Fil de miseà la
terre de la maison
Fil de mise à la terre
sur le luminaire
Canopé
Fixture
Blanc
Écrou
2
Bras De
Soutien
5. Reliez les fils de la mise à terre
Noir
(cuivre nu ou vert) du luminaire au fil
de la mise à terre (cuivre nu ou vert)
ou vis de la mise à terre dans la boîte
de sortie. Reliez le fil noir (ou fil
marqué « SPT-1») du luminaire au fil
noir dans la boîte de sortie et reliez le
fil blanc (ou le fil rainuré) du luminaire
au fil blanc dans la boîte de sortie.
6. Une fois les connexions termi-
nées, poussez soigneusement les fils
et les marrettes dans la boîte
électrique en vous assurant qu'aucun
fil dénudé (sur les fils noirs et blancs)
est visible des marrettes.
7. Glissez la monture le long de la
chaîne et par dessus le connecteur
supérieur. Glissez l’écrou le long de la
chaîne sur le connecteur supérieur.
8. Accrochez le bras de support
Bout
fileté
Upper
Loop
Cordon
Crochet
à visser
Canopé
Connecteur
Crochet
à visser
Écrou
Chaîne
Écrou
Boucle
3. Connectez la chaîne à la
boucle et la boucle supérieure au
connecteur supérieur à l'aide du
crochet à deux vis.
Sceller l'ouverture sur le crochet
à visser en vissant l'écrou.
4. Desserrez l'écrou du
connecteur supérieur et faites-le
glisser le long de la chaîne vers la
boucle inférieure. Faites glisser le
canopé le long de la chaîne vers la
boucle inférieure. Faites passer le
fil à travers l'écrou, le canopé, le
connecteur supérieur et sur le
bout fileté. Serrez le connecteur
supérieur sur le bout fileté.
Ampoule
Abat-jour
à l’abat-jour et puis sur le luminaire.
1
9. Posez l'ampoule de type et de
wattage requis (en sus).
PH: (450) 665-2535, FX: (450) 665-0910
