Руководство пользователя

Модель IQ-5

Зеркало с функцией видеорегистратора с двумя камерами

Автомобильный видеорегистратор

Page 2

Page 3

ВВЕДЕНИЕ

Благодарим Вас за приобретение видеорегистратора производства нашей компании.

Для обеспечения правильной эксплуатации устройства внимательно ознакомьтесь с данным руководством перед началом работы.

Пожалуйста, строго следуйте законам и регулирующим актам региона использования устройства. Это устройство не может использоваться в незаконных целях.

Пожалуйста, используйте устройство только при нормальных температурах, не

подвергайте устройство воздействию температур, которые корпус не может выдержать.

Не используйте устройство в чрезвычайно влажной среде, так как устройство

водопроницаемо, не допускайте попадания влаги или дождя на устройство.

Не пытайтесь открыть корпус устройства для ремонта, если какой-либо узел

неисправен. Пожалуйста, обратитесь в сервисный центр для профессионального обслуживания.

Не используйте сильных химикатов, растворителей или чистящих средств для

очистки устройства. Пожалуйста, используйте для очистки устройства мягкую ветошь.

Не направляйте камеру непосредственно на солнце или другие источники

света с повышенной яркостью во избежание повреждения оптических узлов устройства.

Не используйте устройство в чрезвычайно запыленных условиях во избежание

загрязнения объектива и других узлов камеры, так как это может сказаться на ее работе.

Пожалуйста, заботьтесь о чистоте окружающей среды, не выбрасывайте

устройство. Также не бросайте данное устройство в огонь во избежание взрыва.

Page 4

ОСОБЕННОСТИ И КОМПЛЕКТАЦИЯ

o Цветной TFT ЖК-дисплей с диагональю 5.0"

o Фронтальная камера: угол обзора 1700

o Выносная камера: угол обзора 100°

o Максимальное разрешение видеозаписи передней камеры

1080P/30fps

o Максимальное разрешение видеозаписи задней камеры 480P/30fps

o Защита файлов от стирания

o Встроенный G-сенсор

o Функция «Парковочный мониторинг»

o Датчик движения

o Фунция наложения гос номера на видеоизображение

o Циклическая запись без пропусков

o Возможность записи во время зарядки

o Формат видеозаписи: MOV

o Встроенная LI батарея 400мАч

o Встроенный микрофон/динамик

o Поддержка MicroSD (TF) карт емкостью до 32 GB

o Автоматическое включение и выключение

o Рабочая температура: -10 - +60 С

Комплектация:

o Автомобильный видеорегистратор

o Крепежные элементы

o Автомобильное зарядное устройство

o Выносная камера с комплектом проводов

o Инструкция по эксплуатации на русском

Примечание: Комплектация может быть изменена поставщиком без уведомления

Page 5

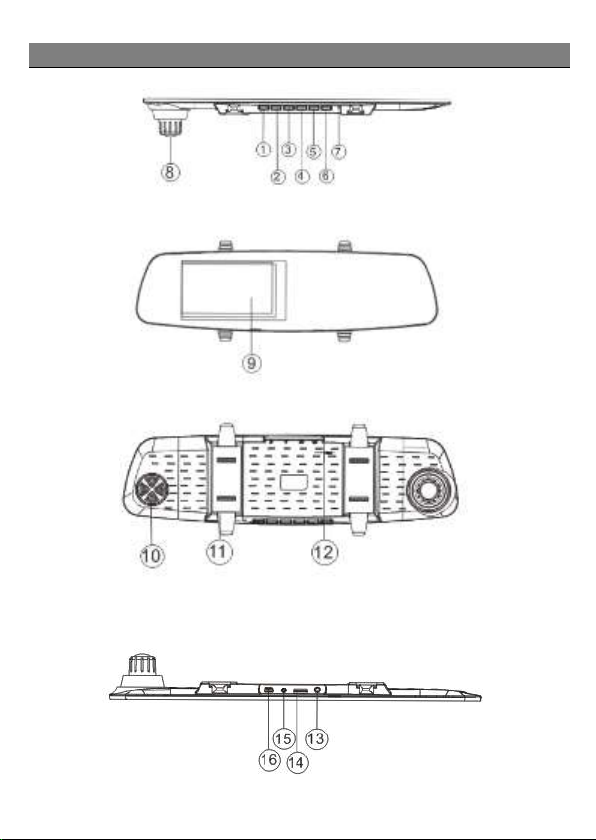

НАЗНАЧЕНИЕ КНОПОК И ЭЛЕМЕНТОВ КАМЕРЫ

Page 6

НАЗНАЧЕНИЕ КНОПОК И ЭЛЕМЕНТОВ КАМЕРЫ

1. Кнопка включения

2. Кнопка «Меню»

3. Копка «MODE»

4. Кнопка «Вверх»

5. Кнопка «ОК»

6. Кнопка «Вниз»

7. Микрофон

8. Объектив

9. Дисплей

10. Динамик

11. Крепежные элементы

12. Кнопка Reset

13. Разъем выносной камеры

14. Слот micro SD карты

15. Разъем GPS антенны (Опционально)

16. USB разъем

1.Кнопка включения « »

Длительное нажатие Включение/Отключение устройства.

Короткое нажатие в режиме Работы Включение/Отключение дисплея.

2.Кнопка «Меню»

В режиме Ожидания короткое нажатие Открытие/Закрытие настроек.

В режиме Записи короткое нажатие Защита файла от удаления.

В режиме Просмотра файлов короткое нажатие открытие окна для удаления файла.

3.Кнопка «MODE»

Короткое нажатие в режиме Работы переключение режимов Видео/Фото/Воспр.

4.Кнопка «Вверх»

В режиме Меню Выбор параметров настроек.

В режиме Просмотра файлов выбор Файла.

5.Кнопка «Вниз»

В режиме Меню Выбор параметров настроек.

В режиме Просмотра файлов выбор Файла.

6.Кнопка «ОК»

В режиме Меню настроек-подтверждение настройки

В режиме Записи/Просмотра-Старт/Стоп записи

Page 7

УСТАНОВКА

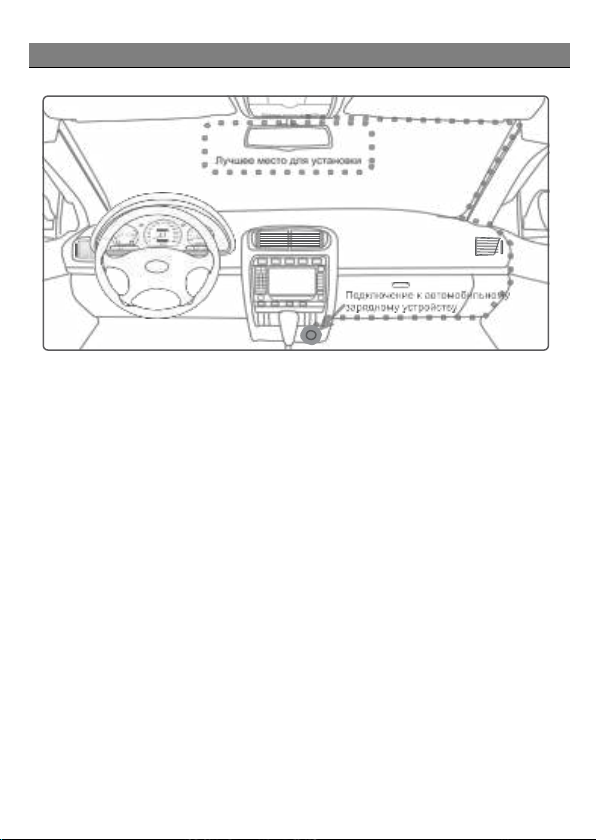

Установка зеркала:

Закрепите устройство на зеркале заднего вида, так чтобы объектив видеорегистратора имел наилучший обзор

Установите устройство как можно ближе к лобовому стеклу для избегания рефракции света и получения наилучшего качества съемки

Убедитесь, что объектив находится в области, захватываемой стеклоочистителем, для обеспечения хорошего качества видео в дождливые или снежные дни

Установка камеры заднего вида:

Камера заднего вида обладает функцией парковочной камеры, поэтому камеру заднего вида рекомендуется устанавливать снаружи автомобиля, в месте наименее подверженному загрязнению и с хорошим обзором сзади автомобиля, преимущественно при движении задним ходом. При установке убедитесь, что камера установлена симметрично и дает верную для безопасной парковки картинку

Красный провод камеры заднего вида подключите к плюсовому проводу лампочки заднего хода, при включении задней передачи монитор будет переходить в парковочный режим с отображением парковочных линий

Page 8

РЕКОМЕНДАЦИИ

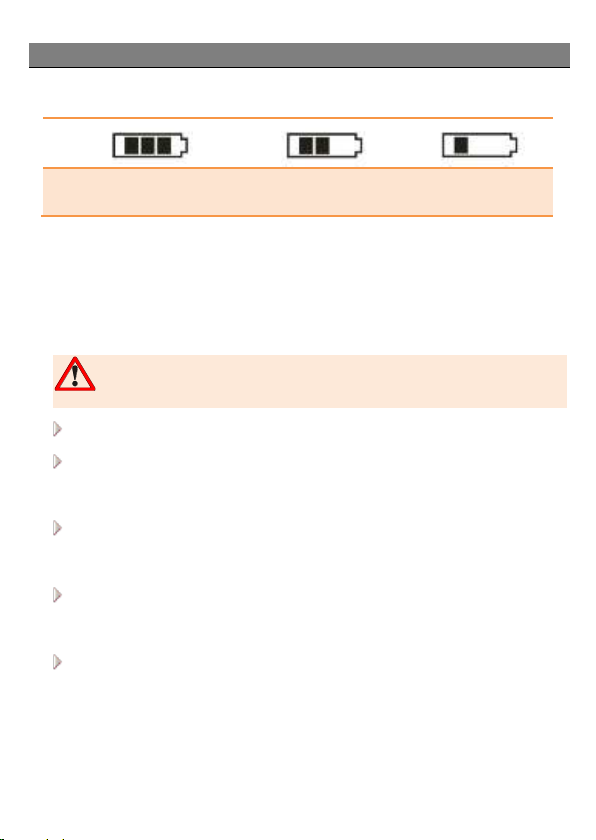

Полный уровень заряда

Низкий уровень

заряда

Критически низкий

уровень заряда

Перед началом использования видеорегистратора, рекомендуем отформатировать карту памяти непосредственно в устройстве

Пожалуйста, проверьте уровень заряда аккумулятора

Зарядку прибора можно произвести от бортовой сети автомобиля, используя адаптер питания от прикуривателя автомобиля.

Установка и извлечение карты памяти.

Операции с картой памяти проводите только при выключенном устройстве. Вставляйте карту памяти до характерного щелчка. Для извлечения карты памяти нажмите на нее до появления характерного щелчка.

Перед использованием SD карты убедитесь, что она не защищена от записи

Пожалуйста, убедитесь, что SD карта установлена правильно.

Неправильная установка может привести к поломке видеорегистратора и карты памяти

Если карта памяти не совместима с видеорегистратором и не может

быть прочитана, извлеките карту памяти и снова вставьте ее в слот или используйте другую SD карту.

Для корректной работы видеорегистратора рекомендуем использовать

карту памяти формата micro SDHC объемом 16 или 32Гб и классом скорости 10!

Производите форматирование карты раз в неделю.

Page 9

ЭКСПЛУАТАЦИЯ

Включение и выключение устройства

Нажмите кнопку « удерживайте кнопку «

Подключите к разъему регистратора автомобильный адаптер - регистратор включится автоматически и начнет производить видеозапись.

Отсоедините зарядное устройство от прикуривателя. Регистратор корректно завершит запись файла, используя внутренний аккумулятор, и выключится с задержкой, выставленной в меню. Вы можете вручную выключить видеокамеру, файл будет сохраняться автоматически

Переключение режимов работы видеорегистратора

Нажмите кнопку «MODE» для выбора режимов Видеозапись / Фотоаппарат / Режим просмотра видеозаписей и фотографий

Режим видеозаписи

Включите устройство, нажав кнопку « видеозаписи

При использовании шнура питания от автомобильного прикуривателя, запись включается автоматически. Когда питание пропадает, запись прекращается

При использовании внутреннего источника питания в режиме видеозаписи нажимайте кнопку «ОК», чтобы начать или остановить запись. В левом нижнем углу появится таймер видеозаписи

Для установки защиты от стирания на видеофайл, нажмите однократно кнопку «Меню»

Для отключения аудиозаписи, нажмите однократно кнопку «Вниз»

Для выключения/включения подсветки экрана, коротко нажмите кнопку « видео режиме или в режиме ожидания

Режим фотосъёмки

Включите видеорегистратор. Нажмите кнопку «MODE», чтобы перейти в режим фотосъемки. Наведите объектив на предмет и нажмите кнопку «ОК», чтобы сделать снимок

» для включения устройства. Для выключения нажмите и

» 2 секунды (синий индикатор питания погаснет)

». Регистратор включится в режиме

» в

Page 10

ЭКСПЛУАТАЦИЯ

Для настройки параметров фотосъемки нажмите кнопку «MENU». С помощью кнопок «Вверх» и «DOWN» выберите необходимый пункт меню и нажмите кнопку «ОК». С помощью кнопок «Вверх» и «Вниз» выберите необходимый параметр и нажимайте кнопку «ОК» для подтверждения

Режим просмотра

Для входа в меню операций над файлами, в режиме просмотра нажмите кнопку «MENU». С помощью кнопок «Вверх» и «Вниз» выберите необходимый пункт меню и нажмите кнопку «ОК». С помощью кнопок « Вверх» и «Вниз»

выберите необходимый параметр и нажимайте кнопку «ОК» для подтверждения.

Системные настройки

Перед началом эксплуатации рекомендуем произвести базовые системные настройки, такие как установка времени и даты, настройка датчика удара, произвести форматирование карты памяти и прочие.

Для этого в режиме записи видео нажмите кнопку «Меню» для вызова меню настроек. Нажимая кнопку «Меню» выберите раздел для настройки.

С помощью кнопок «Вверх» и «Вниз» выберите необходимый параметр и нажмите кнопку «Ок» для перехода к настройке выбранного параметра. Выберите опцию с помощью кнопок «Вверх» и «Вниз» и нажмите кнопку «Ок» для подтверждения. Нажмите кнопку «Меню» для выхода из меню.

Для сброса системных настроек на заводские нажмите кнопку «RESET»

Page 11

ТАБЛИЦА НАСТРОЕК

Разрешение видео

Разрешение фото

Используйте этот пункт меню для настройки получаемых изображений. Чем больше размер изображения – тем больше места оно занимает на карте памяти

Цикл. записи

2 мин/ 3 мин/ 5 мин/ Выкл. Выберите длительность фрагмента видеозаписи либо отключите циклическую запись

Датчик движения

Выкл./ Вкл. Эта функция позволяет автоматически определять движение в кадре и производить видеосъемку

Баланс белого

Установите значение Баланса белого в зависимости от освещенности

Контрастность

0.1.2.3.4.5 выберете необходимую контрастность

Экспозиция

+3.0…..-3.0

Выберите компенсацию эксп озиции в единицах EV в зависимости от условий освещения

АвтоВкл.записи

Вкл./ Выкл. Включите или выключите запись видео при подаче питания

Парк.монитор

Выберите этот пункт меню для переключения устройства в режим мониторинга событий при парковке. Если устройство зафиксирует сильный удар или сотрясение по авто, оно автоматически включится в режим записи на 30 сек., фиксируя события рядом с авто. Внимание! Функция работает корректно при полном заряде батареи питания.

Чувств.G-сенсора

1/2/3/Выкл. Отрегулируйте чувствительность датчика удара, для автоматического сохранения файлов с защитой от стирания

Дата/Время

Установите дату и время, перемещаясь по параметрам с помощью кнопки «Mode» Для сохранения настроек нажмите «Ок»

Выбор языка

Выберите язык интерфейса из списка Штамп время/дата

Штамп используется для отображения даты и времени

Форматирование

Нет/ Да Использование этой функции удаляет всю информацию с устройства хранения карты памяти

Заводские настройки

Используйте эту функцию для возврата к заводским настройкам

Версия ПО

Текущая версия ПО устройства

Page 12

Решение типичных неисправностей:

Симптомы: при подключении видеорегистратора к прикуривателю, регистратор включается, но запись не начинается.

Решение: Проверьте настройки –отключите G-sensor Отформатируйте карту памяти, используйте адаптер питания из комплекта.

Симптомы: при подключении видеорегистратора к прикуривателю, аппарат включается, но экран сразу же гаснет.

Решение: Используйте адаптер питания, идущий в комплекте с видеорегистратором.

Симптомы: Регистратор работает исправно, через несколько часов работы зависает.

Решение: Используйте карту памяти выше 10 класса и емкостью не менее 16 Гб.

Симптомы: Ролики видео на карте разного размера и времени.

Примечание: Информация, приведенная в настоящем руководстве, может

не соответствовать Вашему устройству, поскольку зависит от

установленного программного обеспечения. Дизайн, спецификации и

другие данные могут изменяться без предварительного уведомления.

Любую информацию по продуктам Recxon ® Вы можете найти на сайте:

www.recxon.ru

Производитель: Shenzhen Anytek Information Technology Co., Ltd. 5-6F, A Building, Debaoli Ind. Park, Bantian, Longgang District, Guangdong, China Импортер: ООО «Деловой мир»,Россия 119530, Москва, Очаковское шоссе , дом 34.оф.406А email:client@recxon.ru +74957894758

www.recxon.ru
