Rean AV NSB 2 A ASSEMBLY INSTRUCTION [fr]

Type C Length 3 = longueur 3
8. Borne de connexion
Accessoires : autocollants lumineux adaptés, groupes d’étiquettes de 4 connecteurs dans une rangée indivi­duelle de nombres pour « entrée » et « sortie » sont disponibles en tant qu’ac­cessoires.
Stagebox XLR Neutrik 20 entrées
Code : 0737 911
Cette notice fait partie du produit. Elle contient des informations importantes concernant son utilisation. Tenez-en compte, même si vous transmettez le produit à un tiers.
Conservez cette notice pour tout report ultérieur !
NOTICE
Conrad sur INTERNET
www.conrad.fr
Note de l’éditeur
Cette notice est une publication de la société Conrad, 59800 Lille/France. Tous droits réservés, y compris la traduction. Toute reproduction, quel que soit le type (p.ex. photocopies, microfilms ou saisie dans des traitements de texte électronique) est soumise à une autorisation préalable écrite de l’éditeur. Reproduction, même partielle, interdite. Cette notice est conforme à l’état du produit au moment de l’impression.
Données techniques et conditionnement soumis à modifications sans avis préalable. © Copyright 2001 par Conrad. Imprimé en CEE. XXX/02/03/AG
Version 02/03
Stagebox XLR Neutrik 20 entrées Code : 0737 911
Borne de connexion
Consignes de montage

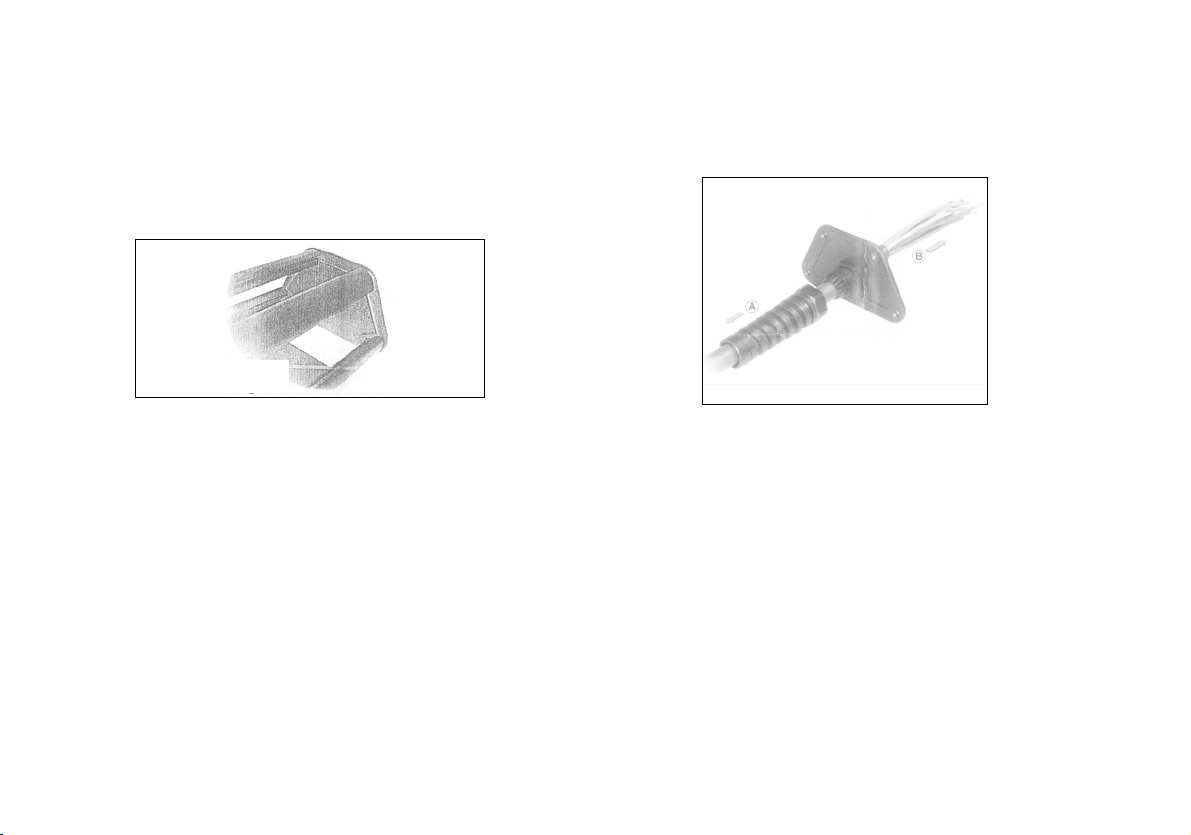

1. Insérez le dispositif de raccor­dement dans l’orifice au centre de la pièce.
B Resserrez le dispositif de raccor­dement
Type A Length 1 = longueur 1 Type B Length 2 = longueur 2
2 7
-fiches femelles pour les entrées
-fiches mâles pour les sorties
6. Assemblez les panneaux à l’aide de vis. Fixez le panneau du fond
7. A Faites glisser les fiches de connexion dans les glissières puis vissez l’autre extrémité de la pièce avec les 4 écrous.
2. A Faites glisser le câble dans la gaine
B Raccordez le câble au dispositif de serrage
3. Installez le câble en suivant l’illus­tration
6 3
L max for size = type de longueurs 1 = 180 2 = 300 3 = 420
4. Répartissez les fils par canaux dans les serre-câbles de chaque connecteur, faites attention au numéro du canal et au numéro de la broche du XLR :
1 = fil blindé 2 + 3 = fil de transmission de signaux
5. Reliez les fils restants aux bornes de connexion
4 5
