Air handling unit
Unità trattamento aria
RNW 600 CS
Dehumidier horizontal ceiling mounted
Deumidicatore orizzontale a sotto
INSTRUCTIONS FOR INSTALLATION AND USE
ISTRUZIONI PER L’INSTALLAZIONE E USO
3
Leggere con attenzione questo libretto prima
dell’installazione e/o dell’uso dell’apparecchiatura e
conservarlo in un luogo accessibile.
La presente apparecchiatura costituisce un componente che
fa parte di installazioni complesse: è compito dell’impiantista
elettrico redigere lo schema generale dell’impianto e dei
collegamenti elettrici esterni all’apparecchiatura.
L’ufficio tecnico del Costruttore si rende disponibile
ai numeri indicati sul retro del presente libretto per
consulenze o richieste tecniche particolari.
•
ATTENZIONE
L’installazione e la manutenzione vanno eseguiti solo da
personale qualicato.
Gli impianti idraulici, elettrici ed i locali di installazione
delle apparecchiature devono rispondere alle norme di
sicurezza, antinfortunistiche e antincendio in vigore nel
Paese di utilizzo.
• E’ indispensabile collegare l’apparecchiatura ad un ecace
impianto di terra e includerla in un sistema equipotenziale la
cui ecacia deve ottemperare alle norme in vigore.
• Prima di eseguire il collegamento elettrico, accertarsi che la
tensione e la frequenza riportate sulla targhetta caratteristiche
corrispondano a quelle dell’impianto d’alimentazione.
• Prima di eettuare qualsiasi intervento sull’unità, assicurarsi
di aver tolto l’alimentazione elettrica.
• Non alterare o manomettere i dispositivi di sicurezza.
• Non dirigere spruzzi d’acqua sulle parti elettriche o
sull’involucro dell’apparecchio.
• Questo apparecchio è inadatto all’utilizzo in atmosfere
esplosive o potenzialmente esplosive.
• All’atto dell’installazione o quando si debba intervenire
sull’apparecchiatura, è necessario attenersi scrupolosamente
alle norme riportate su questo manuale, osservare le
indicazioni a bordo unità e comunque applicare tutte le
precauzioni del caso.
• I componenti elettrici presenti possono creare situazioni
rischiose durante gli interventi di installazione e manutenzione.
• Le pressioni presenti nel circuito frigorifero ed i componenti
elettrici presenti possono creare situazioni rischiose durante
gli interventi di installazione e manutenzione.
Read this manual carefully before installing and/or using the
equipment and keep it in an accessible place.
This equipment constitutes a component which is part of
complex installations: it is the responsibility of the electrical
installer to draw up the general diagram of the system and
the electrical connections outside the equipment.
The manufacturer’s technical oce can be contacted on the
numbers shown on the back of this manual for queries or
special technical requests.
• CAUTION
Installation and maintenance must only be carried out by
qualied personnel.
The hydraulic and electrical systems and the places where
the equipment is to be installed must comply with the safety,
accident prevention and re prevention standards in force
in the country of use.
• It is essential to connect the equipment to an eective earthing
system and include it in an equipotential system whose
eectiveness.
• Before making the electrical connection, ensure that the voltage
and frequency shown on the data plate correspond to those of
the power supply system.
• Before performing any intervention on the unit, ensure that the
electrical power supply has been disconnected.
• Do not alter or tamper with the safety devices.
• Do not direct jets of water onto the electrical parts or onto the
equipment packaging.
• This appliance is not suitable for use in explosive or potentially
explosive atmospheres.
• During installation or when it is necessary to intervene on the
equipment, it is necessary to follow the rules shown in this manual
very carefully, respect the information on board the unit and
alwayss take all the appropriate precautions.
• The electrical components may create dangerous situations
during installation and maintenance interventions.
• The pressure of the refrigerating circuit and the electrical components may create dangerous situations during installation
and maintenance interventions.
SAFETY WARNINGS - AVVERTENZE PER LA SICUREZZA
GENERAL WARNINGS - AVVERTENZE GENERALI
• Se dopo aver disimballato l’apparecchiatura si nota una
qualsiasi anomalia non utilizzare l’apparecchiatura e rivolgersi ad un Centro di Assistenza autorizzato dal Costruttore.
• Alla ne dell’installazione smaltire gli imballi secondo quanto previsto dalle normative in vigore nel Paese di utilizzo.
• Esigere solo ricambi originali: la mancata osservazione di
questa norma fa decadere la garanzia.
• If, after having unpacked the equipment, any anomaly is noted, do not use the equipment and contact an Assistance Centre authorised by the manufacturer.
• After installation, dispose of the packaging in accordance with
the provisions of the regulations in force in the country of use.
• Use original spare parts only: disregarding this rule invalidates
the warranty.
4
In base a quanto previsto dalle seguenti
direttive europee 2002/95/CE, 2002/96/CE e
2003/108/CE, relative alla riduzione dell’uso
di sostanze pericolose nelle apparecchiature
elettriche ed elettroniche, nonché allo
smaltimento dei riuti.
Il simbolo del cassonetto barrato riportato sull’apparecchiatura
indica che il prodotto alla ne della propria vita utile deve essere
raccolto separatamente dagli altri riuti.
Al termine del ciclo di vita dell’unità, in previsione di una sua
rimozione, andranno seguiti una serie di accorgimenti:
Il gas refrigerante in essa contenuto va recuperato da parte di
personale specializzato ed inviato ai centri di raccolta;
L’olio di lubricazione dei compressori va anch’esso recuperato
ed inviato ai centri di raccolta;
La struttura ed i vari componenti, se inutilizzabili, vanno
demoliti e suddivisi a seconda del loro genere merceologico: ciò
vale in particolare per il rame e l’alluminio presenti in discreta
quantità nella macchina.
Tutto ciò per agevolare i centri di raccolta, smaltimento e
riciclaggio e per ridurre al minimo l’impatto ambientale che
tale operazione richiede.
L’adeguata raccolta differenziata per l’avvio successivo
dell’apparecchiatura dismessa al riciclaggio, al trattamento e allo
smaltimento ambientale compatibile contribuisce ad evitare
possibili eetti negativi sull’ambiente e sulla salute e favorisce
il riciclo dei materiali di cui è composta l’apparecchiatura.
Lo smaltimento abusivo del prodotto da parte dell’utente
comporta l’applicazione delle sanzioni previste dalla vigente
normativa in materia.
• Il Costruttore declina ogni responsabilità e non ritiene valida
la garanzia nei casi seguenti:
- Non vengano rispettate le avvertenze e le norme di sicu-
rezza sopra indicate, comprese quelle vigenti nei paesi di
installazione.
- Mancata osservanza delle indicazioni segnalate nel pre-
sente manuale.
-
Danni a persone, animali o cose, derivanti da una errata installazione e/o uso improprio di prodotti e attrezzature.
- Inesattezze o errori di stampa e trascrizione contenuti nel
presente manuale.
• Il Costruttore, inoltre, si riserva il diritto di cessare la produzione in qualsiasi momento e di apportare tutte le modiche che riterrà utili o necessarie senza obbligo di preavviso.
In accordance with the provisions of the
following European directives, 2002/95/EC,
2002/96/EC 2003/108/EC, regarding reducing
the use of hazardous substances in electrical
and electronic equipment, in addition to waste
disposal.
The crossed-out rubbish bin symbol shown on the equipment
indicates that, at the end of its useful life, the product must be
collected separately from other waste.
At the end of the life cycle of the unit, before its removal, the
following precautions must be taken:
The refrigerating gas contained within it must be recovered
separately by specialised personnel and sent to collection centres;
The lubrication oil for the compressors must also be recovered and
sent to collection centres;
The structure and the various components, if they can no longer
be used, must be demolished and divided up according to the
type of product: this is particularly important for the copper and
aluminium components, which are included in the machine in
moderate quantities.
All this helps collection, disposal and recycling centres reduce the
environmental impact this operation requires.
Appropriate separate waste collection for subsequent sending of
the disused equipment for recycling, treatment and compatible
environmental disposal contributes to preventing possible
negative eects on the environment and favours recycling of the
materials of which the equipment is composed.
The abusive disposal of the product by the user leads to the
application of the penalties envisaged by current regulations
regarding the matter.
• The manufacturer declines all responsibility and considers the
warranty invalid in the following cases:
- The aforementioned warnings and safety regulations, in-
cluding those in force in the country of installation, are not
respected.
- The information given in this manual is disregarded.
-
There is damage or injury to people, animals or objects, resulting from incorrect installation and/or improper use of the products and equipment..
- Inaccuracies or printing and transcription errors are con-
tained in this manual.
• The manufacturer also reserves the right to cease production
at any time and to make all the modications which it considers useful or necessary without any obligation to give notice.
DISPOSAL - SMALTIMENTO
5
INDEX - INDICE
Description Descrizione Pag.
Safety warnings Avvertenze per la sicurezza 3
General warnings Avvertenze generali 3
Disposal Smaltimento 4
Preliminary operations Operazioni preliminari 6
1 DESCRIPTION OF THE EQUIPMENT DESCRIZIONE APPARECCHIATURA 7
2 INSTALLATION INSTALLAZIONE 8
2.1
Positioning and xing to the ceiling Posizionamento e ssaggio a sotto 9
2.2
Hydraulic connections Collegamenti idraulici 12
2.3
Electrical connections Collegamenti elettrici 13
3 STARTUP AND TESTING AVVIAMENTO E COLLAUDO 16
4 USE, MAINTENANCE AND FAULTS USO, MANUTENZIONE E GUASTI 17
4.1
Use Uso 17
4.2
Ordinary maintenance - cleaning the lter Manutenzione ordinaria - pulizia ltro 18
4.3

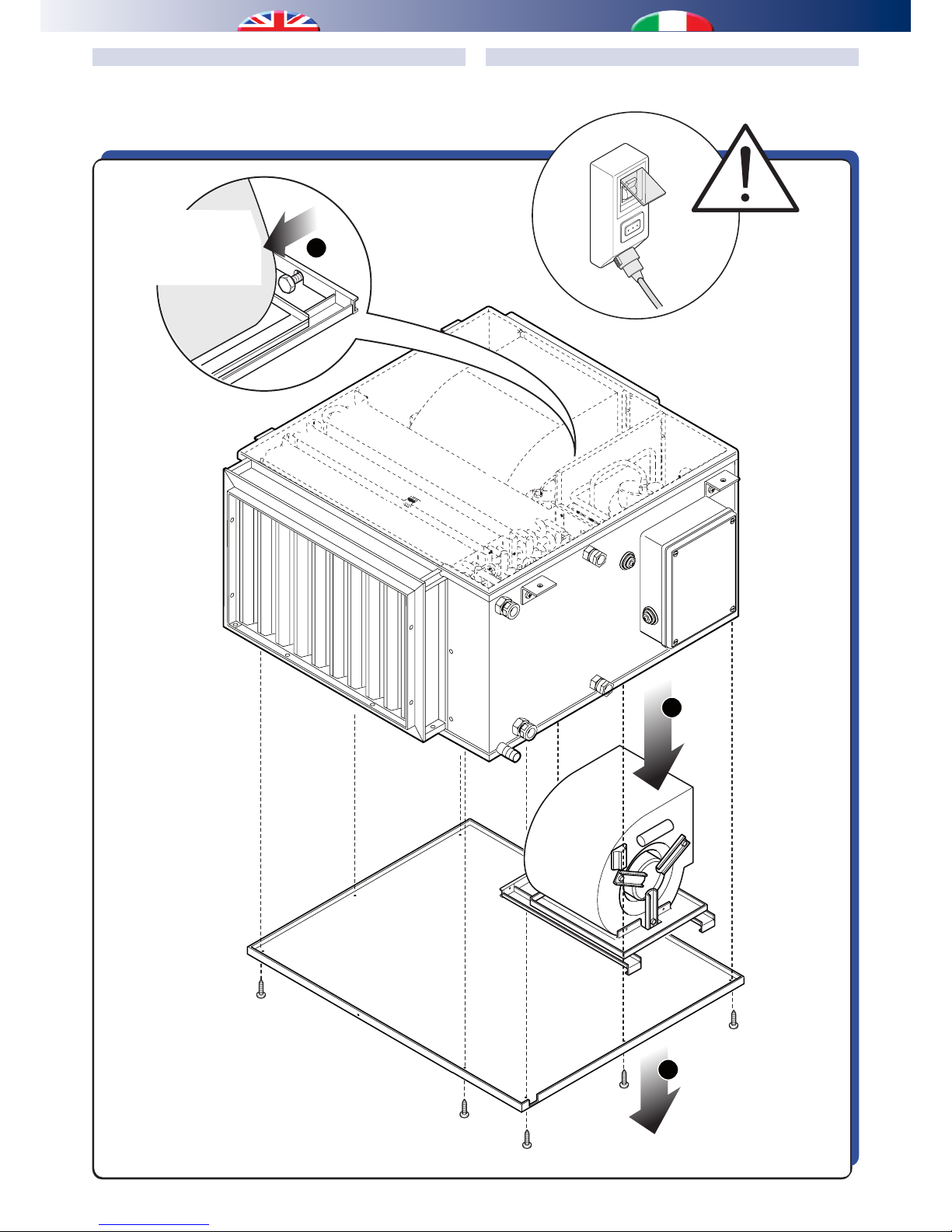

Extraordinary maintenance - removing the fan Manutenzione straordinaria - rimozione ventilatore 19
4.4
Visual signals Segnalazioni visive 21
4.5
Faults Guasti 21

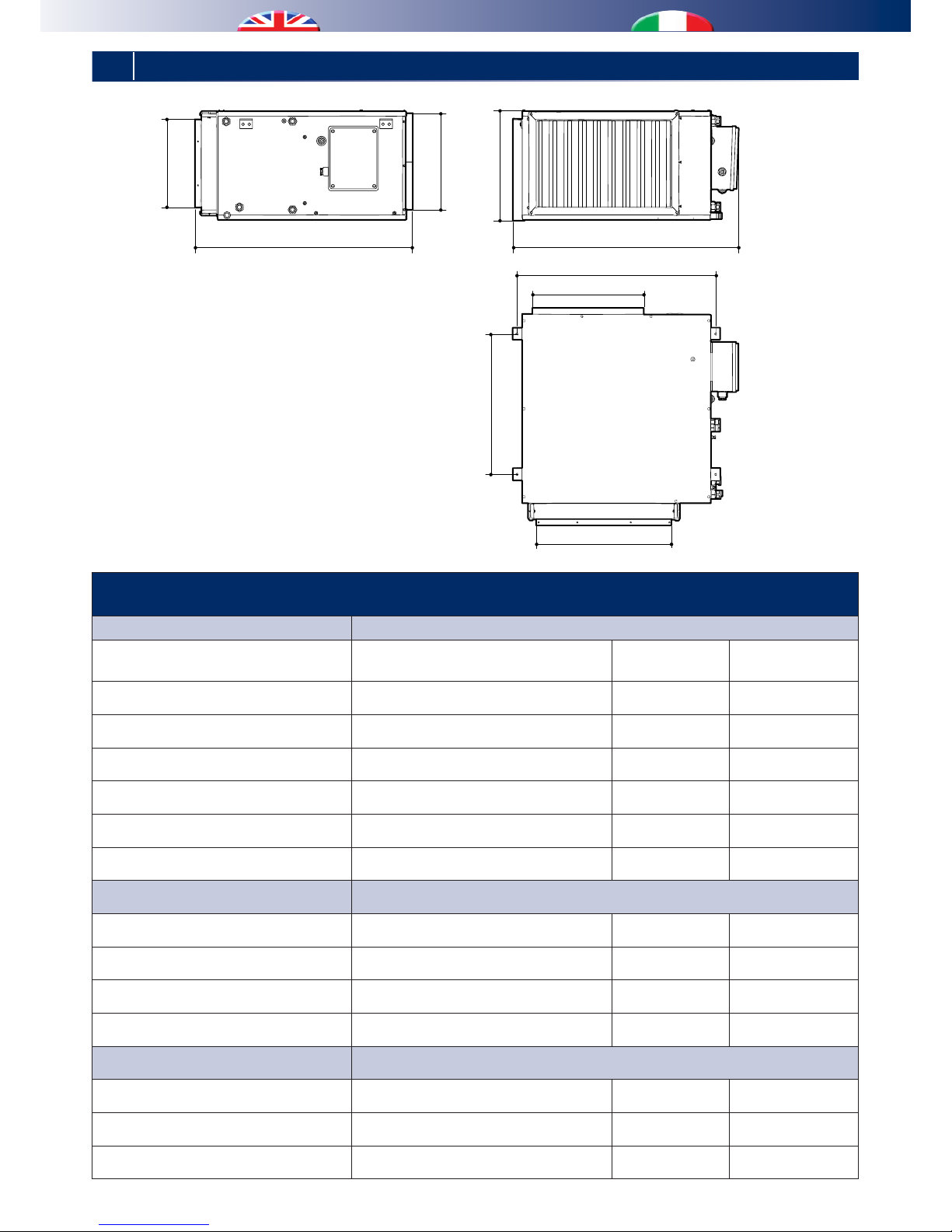

5 TECHNICAL DATA AND PERFORMANCE DATI TECNICI E PRESTAZIONI 22
5
.1 Safety controls
Controlli di sicurezza 23
5.2 Components
Componenti 23
5.3 Acoustical characteristics
Caratteristiche acustiche 24

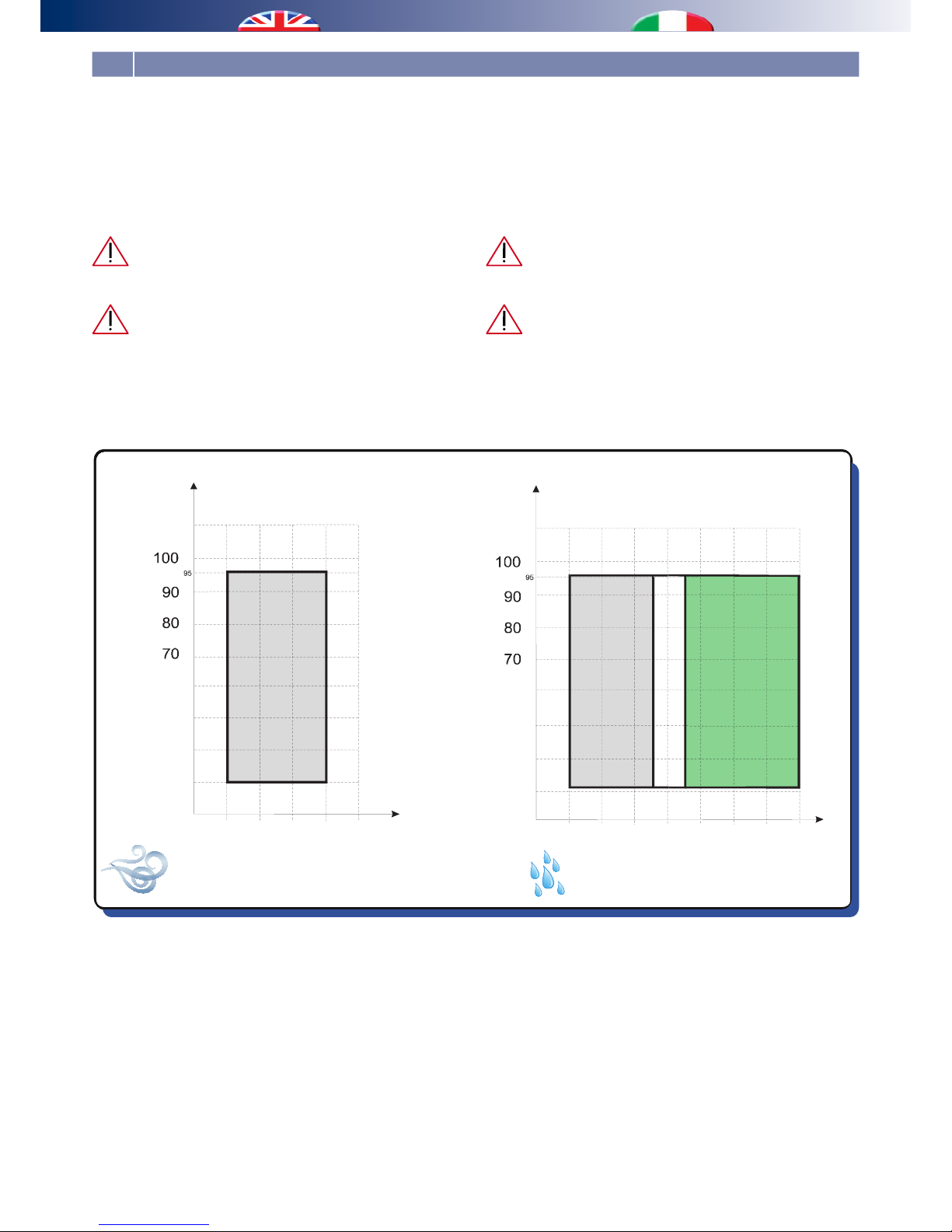

5.4 Functional limits
Limiti di funzionamento 25
5.5 Performance
Prestazioni 26
5.6 Functioning solely as ventilation
Funzionamento in sola ventilazione 27
5.7 Pressure loss in the hydraulic circuit
Perdita di carico del circuito idraulico 28
5.8 Characteristics curve of the fan
Curve caratteristiche del ventilatore 29
6

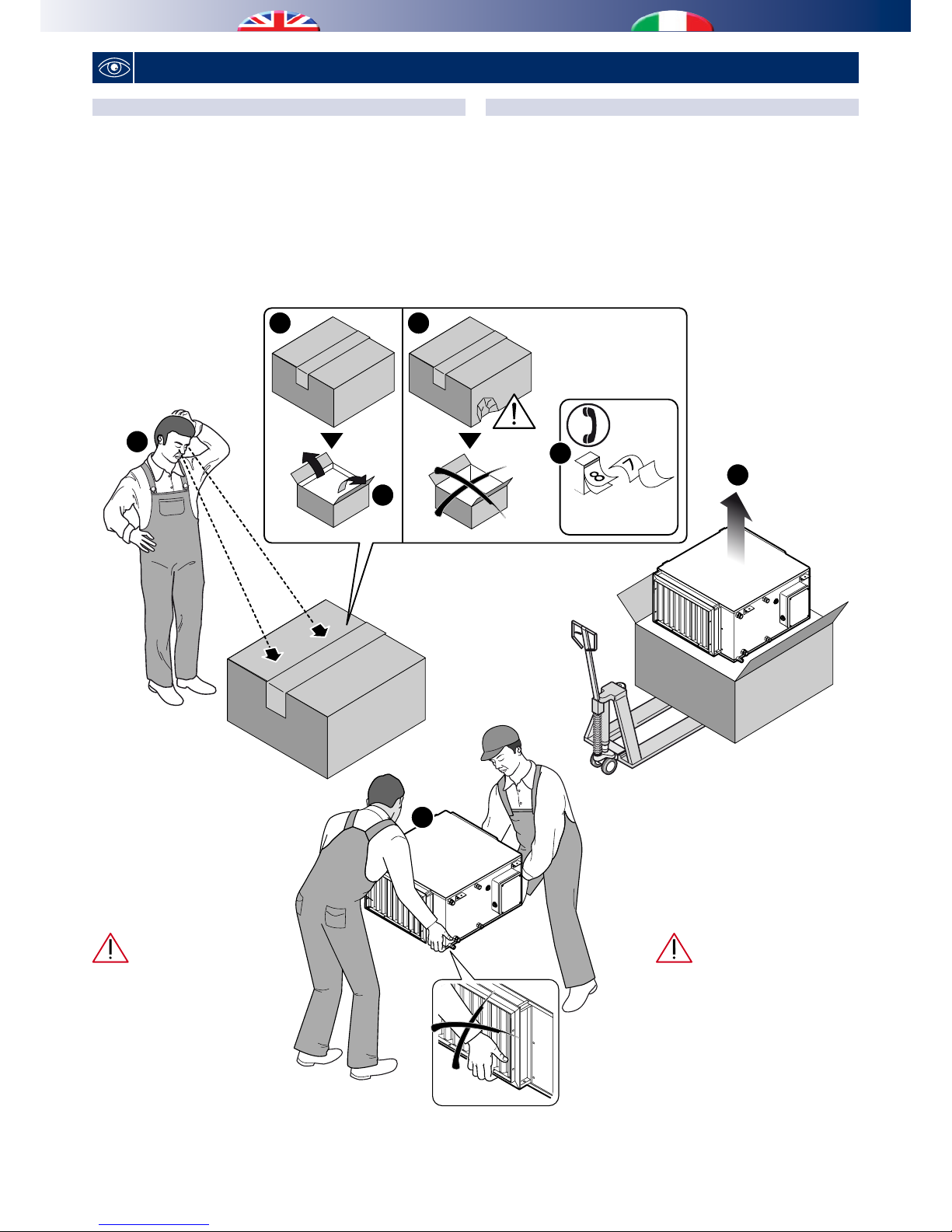

ISPEZIONE, TRASPORTO E DISIMBALLO
All’atto del ricevimento vericare immediatamente l’integrità
dell’imballo: la macchina ha lasciato la fabbrica in perfetto stato,
eventuali danni dovranno essere immediatamente contestati
al trasportatore ed annotati sul Foglio di Consegna prima di
contrormarlo.
Il Cliente, entro 8 giorni, deve avvisare il Costruttore sull’entità
e la tipologia dei danni rilevati compilando un rapporto scritto:
riportare sempre anche il numero di matricola rilevabile dalla
targhetta posta a bordo macchina.
L’imballo dell’unità deve
essere rimosso con cura evitando
di arrecare possibili danni alla
macchina.
I materiali che costituiscono
l’imballo sono di natura diversa:
legno, cartone, nylon, ecc.
Conservarli separatamente e
consegnarli per lo smaltimento o
l’eventuale riciclaggio, alle aziende
preposte allo scopo e ridurne così
l’impatto ambientale.
The unit packaging must
be removed with care, ensuring
that the machine is not damaged.
The materials which make up the
packaging are different: wood,
cardboard, nylon etc.
Store them separately and
deliver them for disposal or,
where appropriate, recycling,
to the relevant companies, thus
reducing the environmental
impact.
TESTING, TRANSPORT AND UNPACAKGING
Upon receipt, check immediately that the packaging is intact:
the machine has left the factory in perfect working order and any
damage must be notied to the carrier immediately and noted on
the Delivery Sheet before it is countersigned.
Within 8 days, the customer must notify the manufacturer of the
extent and type of the damage noted, making a written report:
always take note of the serial number which can be found on the
plate axed to the machine.
PRELIMINARY OPERATIONS - OPERAZIONI PRELIMINARI
1
5
OK!
OK!
RDZ
entro 8 giorni
entro 8 giorni
6
2a 2b
3b
3a
4
7
Questa macchina è destinata alla deumidicazione di ambienti
terziario e civili rareddati a pannelli radianti con installazione
tipica a controsotto. L’utilizzo è raccomandato entro i limiti
di funzionamento.
Per evitare la formazione di condensa, i sistemi di
rarescamento radiante incorporati nelle strutture
edilizie devono lavorare avendo cura di mantenere la
temperatura superciale più elevata rispetto a quella “di
rugiada”.
This machine is intended for the purpose of
dehumidifying commercial and civil environments
which are cooled by means of radiant panels
with typical false-ceiling installations. Use is
recommended within the operating limits. In
order to prevent condensation, radiant cooling
systems incorporated in building structures must work
taking care to keep the surface temperature higher than the
dew-point.
1 DESCRIPTION OF THE EQUIPMENT - DESCRIZIONE APPARECCHIATURA
Table A - Machine Components
Tabella A - Componenti apparecchiatura
Rif. Descriptions Descrizione
A Pre-treat. water outlet (1/2”F) Uscita acqua pre-trattam. (1/2”F)
B Post-treat. water outlet (1/2”F) Uscita acqua post-trattam. (1/2”F)
C Pre-treat. water inlet (1/2’’F) Ingresso acqua pre-trattam. (1/2”F)
D Post-treat. water inlet (1/2’’F) Ingresso acqua post-trattam. (1/2”F)
E ø14 mm condensation drain Scarico ø14 mm per condensa
F Electrical panel Quadro elettrico
G Filter Filtro
H Fan Ventilatore
I Compressor Compressore
L Exchangers Scambiatori
M ø 8mm hole xing brackets Stae di ssaggio foro ø 8mm
N Air inlet Ingresso aria
P Dehumidied air outlet Uscita aria deumidicata
Q Vent Sato
G
H
P
F
N
A
M
Q
B
D
E
C
I
L
8
2
3
A
B
C
E
D
• CAUTION
Installation and maintenance must be carried out by
qualied personnel only. Throughout installation, make
sure that the equipment is not connected to the electrical
mains.
• ATTENZIONE
L’installazione e la manutenzione vanno eseguiti solo da
personale qualicato. Durante tutte le procedure di in-
stallazione, assicurarsi che l’apparecchiatura non sia
collegata alla rete elettrica.
Table B - Installation phases
Tabella B - Fasi di installazione
Rif. Descriptions Descrizione
1 Positioning and xing to the ceiling Posizionamento e ssaggio a sotto
2
Hydraulic connections: Collegamenti idraulici:
A
Pre-treat. water outlet (1/2”F) with shut-o valve
to adjust ow rate
A
Uscita acqua pre-trattam. (1/2”F)
con valvola di intercettazione
B
Post-treat. water outlet (1/2”F) with shut-o valve
to adjust ow rate
B
Uscita acqua post-trattam. (1/2”F)
con valvola di intercettazione
C
Pre-treat. water inlet (1/2”F) with flow rate
adjustment lockshield valve
C
Ingresso acqua pre-trattam. (1/2”F)
con detentore di regolazione portata
D
Post-treat. water inlet (1/2”F) with flow rate
adjustment lockshield valve
D
Ingresso acqua post-trattam. (1/2”F)
con detentore di regolazione portata
E ø14 mm condensation drain E Scarico ø14 mm per condensa
3
Electrical connections (power supply, earthing, fan
consent, humidistat)
Collegamenti elettrici (alimentazione, messa a terra,
consenso ventilazione, consenso umidostato)
2 INSTALLATION - INSTALLAZIONE
9
2.1 POSITIONING AND FIXING TO THE CEILING / POSIZIONAMENTO E FISSAGGIO A SOFFITTO
MAX 95%
MAX 30°C
Duct work
Canalizzazione
Positioning indications
Indicazioni di posizionamento
OK!
10
min.
30 cm
min.
10 cm
min.
2 cm
min.
40 cm
No constraint
nessun vincolo
Fixing to ceiling
Fissaggio a sotto
Minimum space allowanceses
Distanze minime di rispetto
1
446
632
[mm]
ø8mm
2
3
Washer
Rondella
Rubber mounts
Gommino antivibrante
11
X X
min.
30 cm
min.
10 cm
min.
40 cm
Trap door
Botola d’ispezione
12
L’allacciamento idraulico ad un gruppo frigo in
grado di fornire acqua refrigerata risulta indispensabile.
In tale caso il deumidicatore potrà operare senza
variare la temperatura dell’aria trattata con un sensibile
incremento di resa.
Si consiglia di realizzare un sifone sulla linea di
scarico.
Dopo aver riempito d’acqua l’impianto si
raccomanda di vericare attentamente la tenuta non solo
dei collegamenti ma anche del circuito idraulico della
macchina, che potrebbe essersi danneggiato nel trasporto
o in cantiere durante l’installazione; a tale proposito
il costruttore risponderà esclusivamente dei difetti “di
fabbrica” del deumidicatore e in ogni caso non si assume
nessuna responsabilità per danni indiretti.
Lo scarico condensa e le tubazioni di ingresso e
uscita devono rispondere alle norme e leggi
vigenti nel paese di utilizzo.
OK!
Scarico NON in salita!
Discharge NOT in ascent!
Hydraulic connection to a refrigerating unit capable
of supplying chilled water is indispensable. In this case, the
dehumidier can operate without varying the temperature
of the air treated with a considerable increase in yield.
It is advisable to create a drain-trap on the drain line.
After lling the system with water, it is advisable to
check that not only the connections but also the machine
hydraulic circuit are watertight, as these could be damaged
during transportation or on site during installation; on this
topic, the manufacturer will only be responsible for factory
defects on the dehumidier and under no circumstances
accepts responsibility for indirect damage.
The condensation drain and the inlet and outlet
pipes must comply with the standards and laws in
force in the country of use.
Table C - Hydraulic connections to eect
Tabella C - Collegamenti idraulici da eettuare
Rif. Description Descrizione
A
Pre-treat. water outlet (1/2”F) with shut-o valve to
adjust ow rate
Uscita acqua pre-trattam. (1/2”F) con valvola di intercettazione
B
Post-treat. water outlet (1/2”F) with shut-o valve to
adjust ow rate
Uscita acqua post-trattam. (1/2”F) con valvola di intercettazione
C
Pre-treat. water inlet (1/2”F) with shut-off valve to
adjust ow rate
Ingresso acqua pre-trattam. (1/2”F) con detentore di
regolazione portata
D
Post-treat. water inlet (1/2”F) with shut-o valve to
adjust ow rate
Ingresso acqua post-trattam. (1/2”F) con detentore di
regolazione portata
E ø14 mm condensation rubber drain Scarico in gomma ø14 mm per condensa
Use suitable pipes in terms of ow capacity function: see Table
“I” (“L”)
Utilizzare tubazioni di misura adeguata in funzione delle portate desiderate: vedi Tabella “I” (“L”)
2.2 HYDRAULIC CONNECTIONS / COLLEGAMENTI IDRAULICI
13
Il deumidicatore deve essere collegato ad una
presa di corrente sezionata provvista di terra. L’impianto
elettrico di alimentazione deve essere protetto contro i
sovraccarichi, i cortocircuiti, i contatti diretti ed indiretti,
conformemente alle leggi e norme vigenti nel paese di
utilizzo. Gli interventi elettrici devono essere eettuati da
personale qualicato.
La linea elettrica di alimentazione deve essere
protetta da un interruttore dierenziale magnetotermico.
Vericare che la tensione di alimentazione
corrisponda ai dati nominali dell’unità (tensione, numero di
fasi, frequenza) riportati sulla targhetta a bordo macchina
e nel capitolo “3 - Collegamenti elettrici” del presente
manuale. L’allacciamento di potenza avviene tramite cavo
bipolare più terra. La tensione di alimentazione non deve
subire variazioni superiori a ±5%.
Il funzionamento deve avvenire entro i valori sopra
citati: in caso contrario la garanzia viene a decadere
immediatamente e ci sono rischi elettrici per le persone e
il prodotto.
The dehumidier must be connected to a disconnected,
earthed power socket. The electrical system must be
protected against overloads, short circuits and direct and
indirect contacts and comply with the laws and regulations
in force in the country of use. Electrical interventions must
be performed by qualied personnel.
The electrical power line must be protected by a
residual current device.
Check that the power supply voltage corresponds to
the rated unit data (voltage, number of phases, frequency)
shown on the plate on the machine and in the
“3 - Electrical
connections”
chapter of this manual. The power connection
takes place through a bipolar cable plus earth. The power
supply voltage is not subject to variations greater than ±5%.
Operation must take place within the aforementioned
values: if this is not the case, the warranty is invalidated
immediately, and there are electrical risks for people and
for the product.
2.3 ELECTRICAL CONNECTIONS / COLLEGAMENTI ELETTRICI
14
ALIMENTAZIONE
Portare e collegare con cavo 3x1.5mmq i 3 morsetti:
fase (F)
neutro (N)
terra
SCELTA DELLA VELOCITÀ DEL VENTILATORE
La macchina viene normalmente fornita con il collegamento
sulla velocità “MIN” - MINIMA (lo bianco + lo rosso) che garantisce i 500mc/h con una prevalenza di circa 140 Pa.
Le altre velocità si ottengono utilizzando assieme al comune
(lo bianco) il lo blu oppure quello nero secondo quanto
indicato nella Tabella “E” sottostante:
Tabella E - Variazione velocità ventilatore
Fili Portata aria
rosso + bianco (comune)
Velocità 1 minima (MIN)
500mc/h - prevalenza 140 Pa
blu + bianco (comune)
Velocità 2 media (MED)
500mc/h
- prevalenza 170 Pa
nero + bianco (comune)
Velocità 3 massima (MAX)
500mc/h - prevalenza 200 Pa
(default)
Bianco - comune
Nero - Vel. Max
Blu - Vel. Med
Rosso - Vel. Min
Ventilatore
Condensatore
Utilizzare la macchina con portate maggiori alla
nominale non comporta alcun vizio funzionale ma
cambiano le condizioni dell’aria in uscita rispetto a
quelle dichiarate.
Non scendere a portate inferiori a 600 m3/h d’aria
in quanto la macchina potrebbe lavorare a temperature
troppo elevate.
POWER SUPPLY
Connect the 3 terminals with 3x1.5mm³ cable:
phase (F)
neutral (N)
earth
CHOOSING THE FAN SPEED
The machine is normally supplied with the connection on the
“MIN” - minimum speed (white wire + red wire) which guarantees
500 m³/h with head of approximately 140 Pa.
The other speeds can be obtained using the blue or black wires
together with the common wire (white wire) as shown in Table
“E” below:
Table E - Fan speed variation
Wires Air Flow Rate
red + white (common) 500 m³/h - head 140 Pa
blue + white (common)
500 m³/h
-
head 170 Pa
black + white (common) 500 m³/h - head 200 Pa
(default)
White - common
Black - Max Speed
Blue - Med Speed
Red - Min Speed
Fan
Capacitor
Using the machine with ow rates which exceed the
rated ow rate does not lead to any operating defect
but the outlet air conditions change compared to the
declared ones.
Do not use air ow rates lower than 600 m³/h as the
machine could work at temperatures which are too high.
Tabella D - Collegamenti elettrici da eettuare
Collegamenti
Alimentazione elettrica 230 V - 50Hz
cavo 3x1,5mmq
Consenso ventilazione
morsetti Com - C1
cavo 2x1,5mmq
Consenso esterno - deumidicazione
morsetti Com - C2
cavo 2x1,5mmq
Table D - Electrical connections to be made
Connections
Electrical power supply 230 V - 50Hz
Cable 3x1.5mm²
Ventilation consent
Terminals Com - C1
cable 2x1,5mmq
External consent - dehumidication
Terminals Com - C2
cable 2x1,5mmq
15
FORZATURA DELL’UNITÀ IN SOLA VENTILAZIONE
Sono disponibili sulla scheda elettronica di controllo
del deumidicatore due morsetti che permettono di far
funzionare l’unità nella modalità di sola ventilazione.
La chiusura del “consenso ventilazione” attiva il ventilatore.
Le indicazioni sui principali collegamenti elettrici che
devono essere eettuati da parte dell’installatore sono
riportati sul dorso del coperchio del quadro elettrico.
CONSENSO ESTERNO DEUMIDIFICAZIONE
L’unità potrà essere avviata solo se saranno stati eettuati
correttamente i collegamenti del consenso remoto (ad es.
umidostato, controllo remoto a microprocessore, ecc.).
A tale riguardo attenersi scrupolosamente a quanto riportato
nello schema elettrico. Nel caso non fosse disponibile alcun
consenso remoto ponticellare i relativi morsetti.
I morsetti del consenso remoto vengono ponticellati in
fabbrica ed etichettati con la scritta UMIDOSTATO: se si
dispone di un dispositivo di consenso remoto rimuovere
tale ponte e procedere al suo collegamento secondo
quanto indicato nello schema.
FORCING THE UNIT IN VENTILATION MODE ONLY
Two terminals are available on the dehumidier circuit board
which allow the unit to be operated in ventilation mode only.
The closure of the “ventilation consent” activates the fan.
Information about the main electrical connections which
must be made by the installer is shown on the back of the
electrical panel cover.
EXTERNAL CONSENT DEHUMIDIFICATION
The unit may only be started up if the remote consent connections
(e.g. humidistat, remote microprocessor control etc.) have been
made correctly.
On this topic, follow the information shown on the wiring
diagram very carefully. If no remote consent is available, jumper
the relative terminals.
The remote consent terminals are jumpered in the factory
and labelled with the wording HUMIDISTAT: if a remote
consent device is available, remove this jumper and connect
it as shown on the diagram.

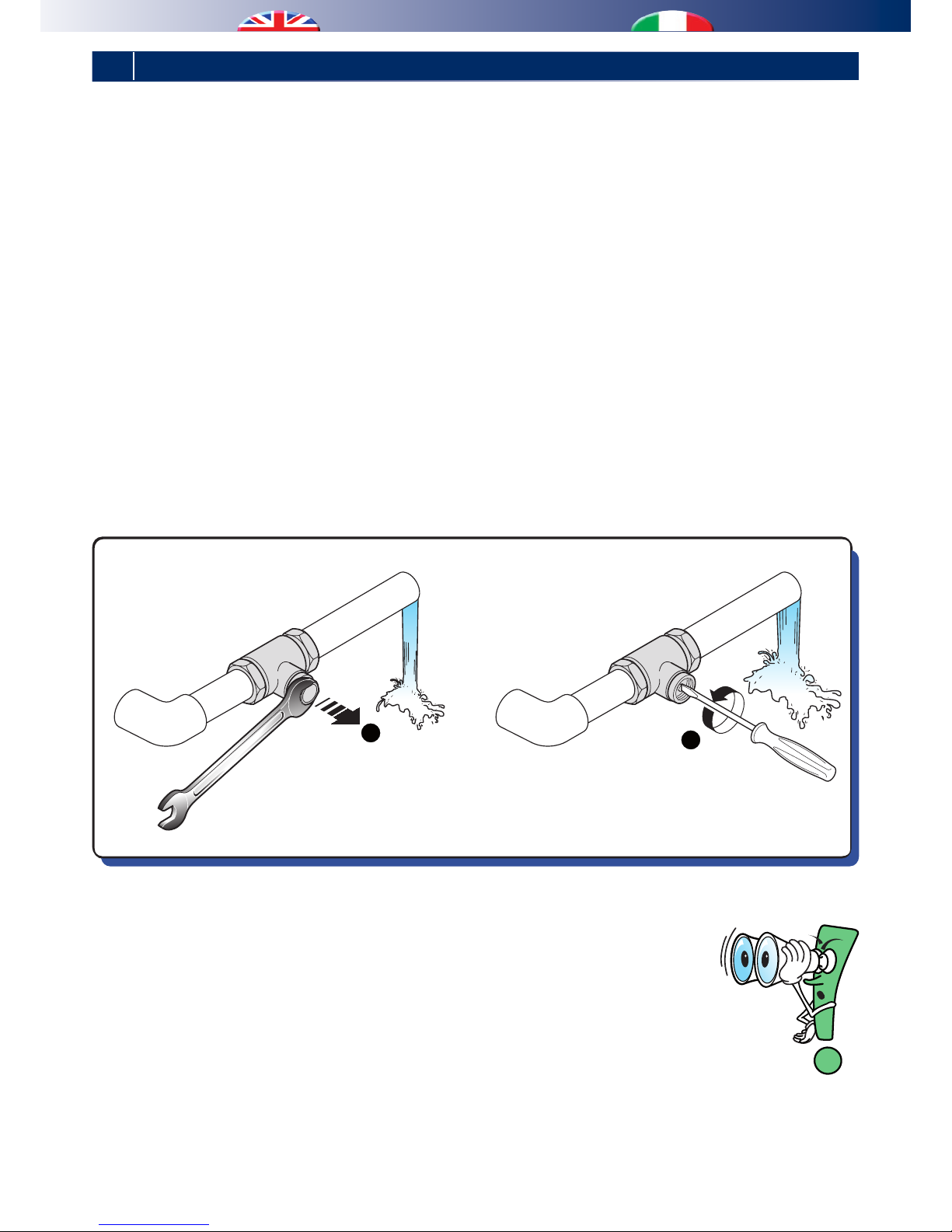

16
Esempio:
Taria
in ingresso: 26°C
Taria
in uscita: 26°C
Umidità relativa: 65%
Tacqua
: 15°C
Portata batterie
pretrattamento: 2,9 l/h
Portata batteria
postrattamento: 1,9 l/h
1
2
Il collaudo del deumidicatore andrebbe eettuato
contestualmente a quello dell’impianto a pannelli in
funzionamento estivo; la principale verica da eettuare
riguarda la portata dell’acqua di rareddamento variabile a
seconda delle condizioni di funzionamento desiderate (vedi
Tabella “I” ).
Nel caso in cui non sia possibile misurare la portata dell’acqua
vericare tale condizione controllando la temperatura
dell’aria in mandata accertandosi che:
- ci si trovi nelle condizioni di progetto;
- la macchina sia accesa da almeno 15 minuti;
- siano trascorsi almeno 10 minuti dall’ultima
variazione di portata dell’acqua.
Vericare che la temperatura dell’aria in mandata abbia lo
stesso valore della temperatura in aspirazione (macchina
neutra) ovvero al valore di progetto desiderato.
TARIA IN MANDATA = TARIA IN ASPIRAZIONE = VALORE DI PROgETTO
Per raggiungere tale obbiettivo agire sulla portata dell’acqua
variando l’apertura della valvola dell’acqua refrigerata.
The dehumidier must be tested together with the panel system
in summer operating mode; the main check to be performed is in
relation to the variable capacity of the cooling water based on
the desired operating conditions (see Table “I”).
In the event that it is not possible to measure the water ow rate,
verify the condition by checking the delivery air temperature,
ensuring that:
- it is within the project conditions;
- the machine has been on for at least 15 minutes;
- at least 10 minutes have passed since the last water ow
rate variation.
Check that the delivery air temperature has the same value
as the intake temperature (machine neutral) i.e. the desired
project value.
TDELIvERY AIR = TINTAkE AIR = PROjECT vALUE
In order to reach this objective, adjust the water ow rate, varying
the opening of the chilled water valve.
Example:
T incoming
air
: 26°C
T outgoing
air
: 26°C
Relative Humidity:
65%
T
waTer
: 15°C
Coil capacity
Pre-treatment: 2.9 l/h
Coil capacity
Post-treatment: 1.9 l/h
3 START-UP AND TESTING - AVVIAMENTO E COLLAUDO
17

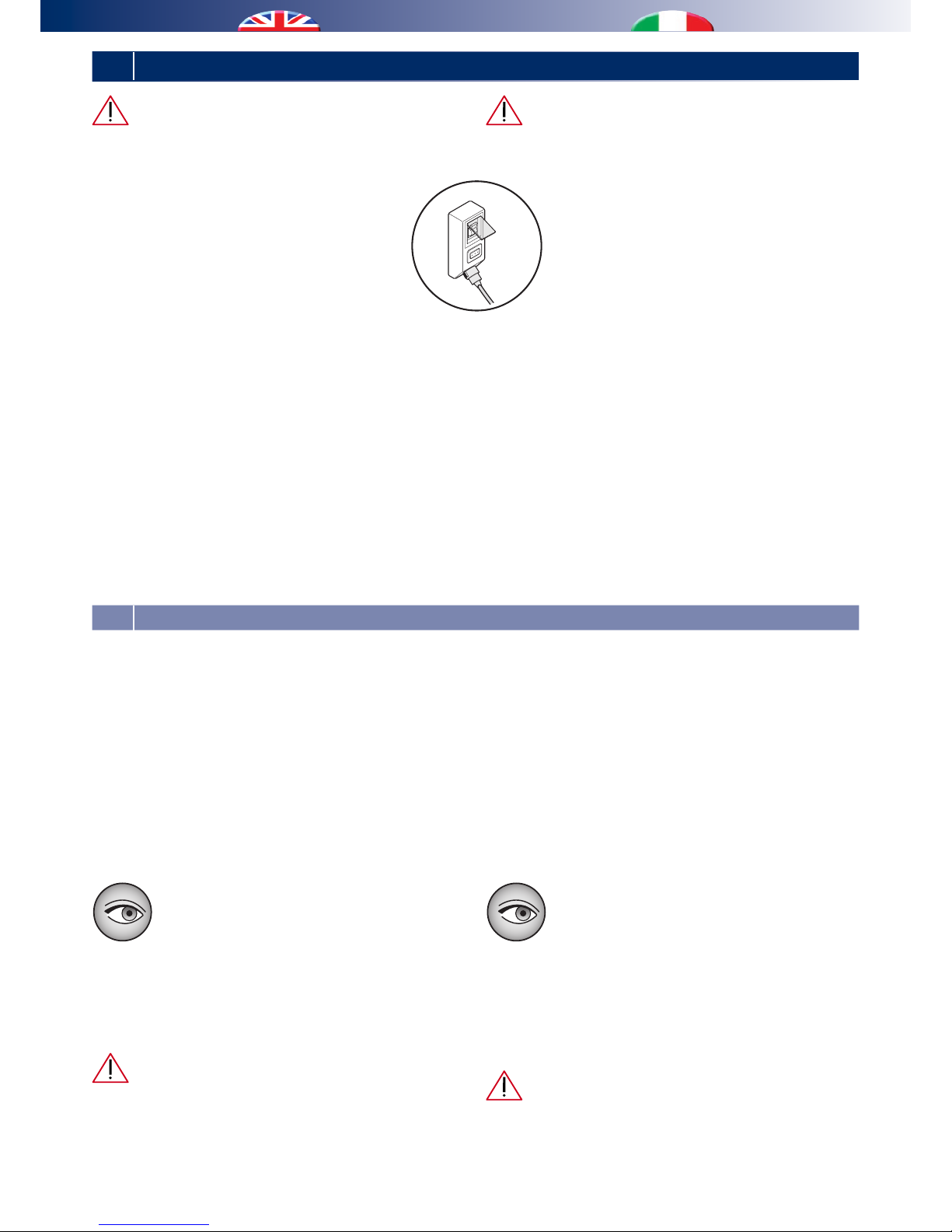

Tutte le operazioni di manutenzione straordinaria
descritte in questo capitolo DEVONO ESSERE SEMPRE
ESEGUITE DA PERSONALE QUALIFICATO.
Prima di eettuare qualsiasi intervento
sull’unità o prima di accedere a parti interne,
assicurarsi di aver tolto l’alimentazione
elettrica.
All’interno dell’unità sono presenti degli organi
in movimento. Prestare particolare attenzione
quando si operi nelle loro vicinanze anche ad
alimentazione elettrica disconnessa.
Una parte dell’involucro del compressore e la tubazione
di mandata si trovano a temperatura elevata. Prestare
particolare attenzione quando si operi nelle loro vicinanze.
Prestare particolare attenzione quando si operi in
prossimità delle batterie alettate in quanto le alette di
alluminio risultano particolarmente taglienti.
Dopo le operazioni di manutenzione richiudere sempre
l’unità tramite le apposite pannellature, ssandole con le
viti di serraggio.
All the extraordinary maintenance operations
described in this chapter MUST ALWAYS BE CARRIED OUT BY
QUALIFIED PERSONNEL.
Before performing any intervention on the unit or
before accessing internal parts, ensure that the
electrical power supply has been disconnected.
There are moving components inside the unit.
Take particular care when operating in their
vicinity, even when the electrical power supply is
disconnected.
One part of the compressor casing and the delivery piping
are at a high temperature. Take particular care when
operating in their vicinity.
Take particular care when operating in proximity to the
nned coils as the aluminium ns are particularly sharp.
After maintenance operations, always close the unit using
the special panelling, securing it using xing screws.
OFF!
4
USE, MAINTENANCE AND FAULTS - USO, MANUTENZIONE E gUASTI
4.1 USE / USO
The machine is operational when it is powered and the
dehumidication consent is closed (see chapter “3 - Electrical
connections”).
Each time it is started up, the fan starts rst and after a set time,
the compressor starts.
It is also possible to use the ventilation mode only, using the
special consent (see chapter “3 - Electrical connections”).
In winter operating mode, this condition may be combined with
the circulation of hot water, allowing the machine to heat the air:
in this case, it is not possible to dehumidify and, in any case, a
thermostat excludes the compressor if the pre-treatment water
exceeds 30°C.
If the room temperature is fairly low and/or the
relative humidity is high, it is possible that ice may
form on the evaporator (cold exchanger). This
phenomenon is normal but causes the machine to
change operation, introducing a refrigerating compressor stop
at regular intervals (approximately 40 minutes as the factory
setting) in order to allow the frost to melt and this condensation
to be evacuated (the LED ashes twice periodically, “defrosting
phase”).
Do not use the dehumidier without the chilled water:
this may damage the machine itself!
La macchina è in funzione quando viene data tensione
all’alimentazione ed il consenso deumidicazione è chiuso
(vedere cap. “3 - Collegamenti elettrici”).
Ad ogni avviamento viene prima fatto partire il ventilatore e
solo dopo un certo ritardo parte il compressore.
È consentita anche la sola ventilazione utilizzando l’apposito
consenso (vedere cap. “3 - Collegamenti elettrici”).
Nel caso invernale questa condizione può essere abbinata alla
circolazione dell’acqua calda consentendo alla macchina di
riscaldare l’aria: in tal caso non è possibile deumidicare e, in
ogni caso, un termostato esclude il compressore se l’acqua del
pretrattamento supera i 30°C.
Se la temperatura ambiente è piuttosto bassa e/o
l’umidità relativa è elevata c’è la possibilità che si
formi del ghiaccio sull’evaporatore (scambiatore
freddo), tale fenomeno è normale ma porta la
macchina a cambiare il suo funzionamento introducendo uno
stop del compressore frigorifero ad intervalli regolari (40
minuti circa come impostazione di fabbrica) per consentire lo
scioglimento della brina e la conseguente evacuazione di
questa condensa (la spia luminosa fa due lampeggi periodici,
“fase di sbrinamento”).
Non utilizzare il deumidicatore senza l’acqua
refrigerata: questo può portare al danneggiamento della
macchina stessa!
18
3
1
2
28
30
29
4
every 30 days
ogni 30 giorni
OFF!
Spento!
Caution! The lter may be removed
from any of the four sides by removing the corresponding guide.
Attenzione! Il ltro può essere rimosso da qualunque dei quattro
lati rimuovendo la guida corrispondente.
4.2
ORDINARY MAINTENANCE CLEANING THE FILTER
MANUTENZIONE ORDINARIA PULIZIA FILTRO
19
1
3
Loosen the screw
using a 10 mm wrench
Allentare la vite
con chiave da 10 mm
2
OFF!
Spento!
4.3
EXTRAORDINARY MAINTENANCE REMOVING THE FAN
MANUTENZIONE STRAORDINARIA RIMOZIONE VENTILATORE
20
1
2
3
OFF!
Spento!
Loosen the screw
using a 10 mm wrench
Allentare la vite
con chiave da 10 mm
POSIZIONAMENTO E FISSAGGIO A SOFFITTOPOSITIONING AND FIXING TO THE CEILING
21
Led rosso:
segnala la presenza di tensione alla scheda.
Led verde:
segnala mediante una codifica a lampeggi le varie condizioni
di funzionamento della macchina e gli eventuali guasti.
- Fase di sbrinamento, la spia luminosa fa due lampeggi
periodici.
- Condizioni ambiente al difuori del campo di funzionamento
(da 15°C a 35°C), la spia luminosa fa un lampeggio costante.
Red LED:
signals the presence of power to the board.
Green LED:
uses a flashing code to show the various machine operating
conditions and any faults.
- Defrosting phase, the LED ashes twice periodically.
- Room conditions out of the operating range (from 15°C to
35°C), the LED ashes constantly.
Table F - Troubleshooting
Tabella F - Ricerca guasti
Problem / Problema Cause / Causa Remedy / Rimedio
The unit does not start up
L’unità non si avvia
No electrical power
Mancanza dell’alimentazione elettrica
Connect the unit to the electrical power supply
Collegare l’unità all’alimentazione elettrica
Line switch open
Interruttore di linea aperto
Close the line switch
Chiudere l’interruttore di linea
Remote consent open
Consenso remoto aperto
Close the consent (see chapter “3- Electrical
Connections”
Chiudere il consenso (vedere cap. “3-Collegamenti elettrici”
Faulty circuit board
Scheda elettronica difettosa
Replace the circuit board
Sostituire la scheda elettronica
The fan starts up but the
compressor does not
Il ventilatore si avvia
ma il compressore non
parte
- Compressor thermal protection device
intervened
- Faulty compressor
- Intake water ow rate or temperature
insucient
- Termica del compressore intervenuta
- Compressore difettoso
- Portata o temperatura dell’acqua di
alimentazione insucienti
- Wait until the compressor cools down
- Replace the compressor
- Check the ow rate and/or temperature
according to the project
- Attendere che il compressore si rareddi
- Sostituire il compressore
- Vericare la portata e/o la temperatura
dell’acqua secondo progetto
Faulty circuit board or LED board
Scheda elettronica o scheda led difettosa
Replace the faulty board
Sostituire la scheda difettosa
4.4 VISUAL SIGNALS / SEGNALAZIONI VISIVE
4.5 FAU LTS / GUASTI
22
5 TECHNICAL DATA AND PERFORMANCE - DATI TECNICI E PRESTAZIONI
[mm]
279
446
305
349
690
718
632
351
430
Table G – technical characteristics
Tabella G - Caratteristiche tecniche
Technical specications Specifiche tecniche
Condensation (26° - 65%) Umidità condensata (26° - 65%)
l/day
l/giorno
62
Rated electrical power Potenza elettrica nominale W 900
Nominal air ow rate Portata aria nominale m
3
/h 600
Maximum head (Speed 1) Prevalenza massima (Vel.1) Pa 140
Average head (Speed 2) Prevalenza media (Vel.2) Pa 170
Minimum head (Speed 3) Prevalenza minima (Vel.3) Pa 200
Refrigerant (R407c) Refrigerante (R407c) gr 700
Overall machine dimensions Ingombri della macchina
Height Altezza mm 349
Width Larghezza mm 690
Depth Profondità mm 718
Weight Peso kg 53
Machine packaging Imballi macchina
Height Altezza mm 385
Width Larghezza mm 805
Depth Profondità mm 655
23
Compressore
Di tipo ermetico con motore asincrono monofase bipolare
accoppiato ad un compressore rotativo dell’ultima generazione.
Sonda di temperatura
Sensore PTC installato a monte delle batterie per il rilevamento
della temperatura aria in ingresso.
Fusibile scheda elettronica: 250V- 8 A
Tutti i dispositivi di controllo sono collaudati in fabbrica prima
della spedizione dell’apparecchiatura. La loro funzionalità viene
descritta nei paragrafi successivi.
Attivazione della funzionalità di deumidificazione
L’attivazione della funzionalità di deumidificazione avviene
attraverso la chiusura dei morsetti relativi al “consenso esterno/
umidostato”, vedi cap. “3 - Collegamenti elettrici”.
In fase di avviamento, l’unità attiva in sequenza il ventilatore e
dopo un certo ritardo i il compressore. Un termostato esclude
il compressore (e quindi la deumidicazione) se l’acqua del
pretrattamento supera i 30°C.
Termostato limite
È un dispositivo che segnala al controllo elettronico il
superamento dei limiti di funzionamento ammessi (vedi grafico
di sinistra pag. 24).
In tale situazione l’unità viene arrestata, con il solo ventilatore
in funzione. Un volta che siano state ripristinate le condizione di
funzionamento ammesse l’unità verrà avviata automaticamente.
Allarme
Se la scheda elettronica rileva qualche malfunzionamento, oltre
a segnalare il tipo di problema con una particolare sequenza
di lampeggi del led verde (vedi cap. “Uso, manutenzione
e guasti”), chiude il contatto di un relè i cui terminali sono
disponibili ai morsetti 4-5: contatto pulito (max 8A).
Compressor
An air-tight typology with a bipolar asynchronous mono-phase
motor coupled with a rotary compressor of the latest generation.
Temperature sensor
A PTC sensor is installed upstream from the batteries In order to
detect the intake air temperature.
Circuit board fuse: 250V- 8 A
All the control devices are tested in the factory before the equipment
is shipped. Their operation is described in the following paragraphs.
Activation of the dehumidication function
The dehumidication function is activated by closing the terminals
relative to the “external consent/humidistat”, see chapter “3 -
Electrical connections”.
In the start-up phase, the unit activates the fan and, after a set
time, the compressor, in sequence. A thermostat excludes the
compressor (and therefore dehumidication) if the pre-treatment
water exceeds 30°C.
Limit thermostat
This is a device which tells the electronic control that the permitted
operating limits have been exceeded (see graph on left-hand side
of page 24).
In this situation, the unit is halted, and only the fan remains
running. Once the permitted operating conditions have been
restored, the unit will start-up again automatically.
Alarm
If the electronic card detects a malfunction, it will indicate
the problem typology through a special ashing sequence of
the green LED indicator (see chap. “Use, maintenance and
malfunctions”) and will close the contact of a relay whose
terminals are available at numbers 4-5: clean contact (max 8A).
5.1 SAFETY CHECKS / CONTROLLI DI SICUREZZA
5.2 COMPONENTS / COMPONENTI
24
La presenza della canalizzazione e/o plenum riduce
ulteriormente il valore del livello di pressione sonora rilevato. I
rilievi dei livelli potenza sonora dell’apparecchiatura sono stati
effettuati in camera riverberante con il deumidificatore a bocca
libera senza plenum.
Le misurazoni, riportate in Tabella “H”, sono state effettuate
alle tre diverse velocità del ventilatore con funzionamento
dell’apparecchiatura in deumidificazione o in sola ventilazione.
The presence of canalisation and/or plenums further reduces the
sound pressure level measured. The sound pressure levels of the
equipment were measured in a reverberation chamber with the
dehumidier fully open without plenum.
The measurements, shown in Table “H”, were taken at the
three different fan speeds with the equipment operating in
dehumidication or ventilation mode only.
Table H- Acoustic Characteristics
Tabella H- Caratteristiche acustiche
Band centre
frequency [Hz]
Frequenza di
centro banda
[Hz]
Sound power level [dB]
Livello di potenza sonora [dB]
Dehumidication
Deumidificazione
Ventilation
Ventilazione
Speed 1
Velocità 1
Speed 2
Velocità 2
Speed 3
Velocità 3
Speed 1
Velocità 1
Speed 2
Velocità 2
Speed 3
Velocità 3
100
125
58
60,8
62,3
66,1
70,8
75,4
54,8
59,2
61,3
65,5
70,9
75,4125 55,4 61,9 71,7 55,5 61,5 71,5
160 53,7 59 68,9 52,4 59,1 69,1
200
250
55,3
58,8
58,9
62,1
67,7
70,4
52,2
57,2
57,7
61,5
67,9
70,6250 52,2 55,8 64,5 51,5 55,6 64,6
315 53,9 56,8 63,7 53,3 56,5 63,7
400
500
54,2
58,4
57,5
62,9
63,6
69,4
54
58,3
57,6
63,1
63,6
69,4500 53,1 57,4 63,7 53,1 57,5 63,9
630 53,5 59,3 66 53,3 59,5 66
800
1000
52,3
55,8
57,4
61,3
67,3
70,9
52,3
55,9
57,7
61,5
67,6
71,11000 51,4 56,9 66,3 51,4 57 66,4
1250 48,8 54,8 64,1 48,9 54,9 64,4
1600
2000
47,5
50,2
53,7
56,9
62,9
66,3
47,4
50,2
53,8
56,9
63
66,52000 45 51,8 61,2 45 51,8 61,4
2500 42,3 50 60 42,4 50,1 60,2
3150
4000
40
42,7
48,3
51,5
59,3
63,4
39,9
42,7
48,4
51,6
59,5
63,64000 37,3 46,3 58,5 37,3 46,4 58,7
5000 35,3 44,9 58,1 35,2 45,1 58,3
6300
8000
33,8
36,5
43,8
45,8
58,1
60,7
33,5
35,4
44
46
58,3
618000 30,3 40,1 55,6 29,4 40,2 55,9
10000 29,8 36,2 52,5 25,1 36,2 52,8
db(A) 60,1 65,4 74,5 59,8 65,5 74,7
5.3 ACOUSTIC CHARACTERISTICS / CARATTERISTICHE ACUSTICHE
25
15 30
30
40
50
60
10
30
30
40
50
60
60
25
Air intake temperature [°C ]
Umidità relativa
Umidità relativa
Relative humidity
Relative humidity
Water intake temperature [°C ]
Temperatura ingresso aria [°C ]
Temperatura ingresso acqua [°C ]
Dehumidication only
Sola deumidicazione
Dehumidication only
Sola deumidicazione
Heating only
Solo riscaldamento
I grafici sottoriportati descrivono il campo operativo dell’unità. La
massima temperatura dell’acqua ammessa nel funzionamento
in deumidificazione è di 30 °C.
Al di sopra di tale valore, un dispositivo arresta il funzionamento
del compressore, lasciando in funzione solamente il ventilatore.
Tra i 30 e 60 °C è possibile attivare la sola ventilazione per un
uso invernale dell’apparecchio.
Con temperature dell’acqua superiori a 60°C
l’apparecchio potrebbe danneggiarsi.
È importante fare in modo che le unità operino nei
limiti riportati. Al di fuori di tali limiti non sono garantiti
né il normale funzionamento né tantomeno l’affidabilità
e l’integrità delle unità (per applicazioni particolari
contattare l’ufficio tecnico del Costruttore).
The graphs shown below describe the operating range of the unit.
The maximum permitted temperature of the water for operation
in dehumidication mode is 30 °C.
Above this value, a device stops the compressor from operating,
leaving only the fan running.
Between 30 and 60 °C it is possible to activate the ventilation mode
only for use of the appliance in winter.
With water temperatures higher than 60°C, the
appliance could be damaged.
It is important to ensure that the units operate within
the limits shown. Beyond these limits, normal operation is
not guaranteed, nor is the reliability and integrity of the
units (for special applications, contact the manufacturerís
technical oce).
5.4 OPERATING LIMITS / LIMITI DI FUNZIONAMENTO
26
Table I - Power and cooling performance in dehumidication
Tabella I- Potenza frigorifera e resa in deumidicazione
Room
Temperature
Temperatura
ambiente
Relative
Humidity
Umidità
relativa
Inow Water
Temperature
Temperatura
acqua di
Mandata
Water Flow on pre-
treatment Coil
Portata acqua
sulla batteria di
pretrattamento
Water Flow on post-
treatment Coil
Portata acqua
sulla batteria di
postrattamento
Refrigerating
Power Coil
Potenza
frigorifera alle
batterie
Sensitive
Power
Potenza
sensibile
Latent power
subtracted
from the air
Potenza latente
sottratta
all’aria
Water Con-
densation
Acqua
condensata
Performance with emission of neutral air into the room / Resa con immissione in ambiente di aria neutra
(°C) % (°C) (l/min) (l/min) (KW) (KW) (KW)
(L/day)
(l/giorno)
26
55
7 1,1 0,7 2,20 - 1,31 45
15 2,4 1,6 2,20 - 1,31 45
18 3,6 2,4 2,10 - 1,23 42,5
21 3,6 2,4 1,60 - 1,13 38,9
65
7 1,2 0,8 2,50 - 1,71 59
15 2,9 1,9 2,50 - 1,65 57
18 3,6 2,4 2,20 - 1,55 53,5
21 3,6 2,4 1,70 - 1,40 48,3
24
55
7 0,7 0,5 1,40 - 1,07 37
15 1,2 0,8 1,30 - 1,04 36
18 3,6 2,4 1,50 - 1,01 34,7
21 3,6 2,4 1,10 - 0,91 31,5
65
7 0,8 0,5 1,60 - 1,39 48
15 1,8 1,2 1,50 - 1,36 47
18 3,6 2,4 1,80 - 1,31 45,2
21 3,6 2,4 1,20 - 1,22 42
Performance with emission of sensitive heat into the room / Resa con immissione in ambiente di calore sensibile
(°C) % (°C) (l/min) (l/min) (KW) (KW) (KW)
(L/day)
(l/giorno)
26
55
7 3,6 2,4 4 1,50 1,80 62,2
12 3,6 2,4 3 0,80 1,51 52,1
15 3,6 2,4 2,6 0,10 1,38 47,7
65
7 3,6 2,4 4,6 1,40 2,73 94,2
12 3,6 2,4 3,4 0,60 2,11 72,9
15 3,6 2,4 2,7 0,10 1,80 62
24
55
7 3,6 2,4 3,4 1,30 1,50 51,8
12 3,6 2,4 2,7 0,80 1,28 44,1
15 3,6 2,4 2,1 0,10 1,13 39,8
65
7 3,6 2,4 4 0,90 2,45 84,6
12 3,6 2,4 2,9 0,50 1,78 61,4
15 3,6 2,4 2,3 0,10 1,49 51,5
The data reported in Table “I” refer to equipment dehumidication
conditions of operation with emission of neutral air or of sensible
heat levels. Feeding in parallel the pre-treatment and posttreatment coils with a ow rate of 3,6 l/min and 2.4 l/min, there
is a comprehensive pressure loss of about 2.5 m, the dierent
geometrical characteristics of the coils automatically divide water
ow.
In the case of emission made with sensible heat levels, the
comprehensive maximum water flow to the coils is a total of
6 liters/minute. Dividing the water ow to the post-treatment
coil, with a calibrating valve, it is possible to reduce or annul the
signicant contribution of refrigerating power while maintaining
a high level of dehumidication.
I dati riportati nella Tabella “I” si riferiscono alle condizioni di
funzionamento dell’apparecchiatura in deumidificazione con
immissione in ambiente di aria neutra o di calore sensibile.
Alimentando in parallelo le batterie di pretrattamento e
postrattamento con una portata di 3,6 l/min e 2,4 l/min si ha
una perdita di carico complessiva pari a 2,5 m c.a., le differenti
caratteristiche geometriche delle batterie ripartiscono
automaticamente la portata d’acqua.
Nel caso di resa con immissione di calore sensibile, la portata
massima d’acqua complessiva alle batterie è di 6 litri/minuto.
Parzializzando la portata alla batteria di postrattamento, con
una valvola di taratura, si può ridurre o annullare l’apporto
sensibile di potenza frigorifera mantenendo elevata la resa in
deumidificazione.
5.5 PERFORMANCE / PRESTAZIONI
27
Se viene attivata l’opzione di ventilazione mantenendo la
circolazione di acqua refrigerata utilizzata nel funzionamento
in deumidificazione, il deumidificatore può introdurre in
ambiente una quota di calore sensibile. Si può analizzare il
comportamento del deumidificatore nella stagionalità estiva
ed invernale.
Caso Estivo
Nella Tabella L vengono forniti i valori della potenza sensibile
resa in sola ventilazione al variare della temperatura ambiente
26°C e 24°C, della umidità relativa 55% e 65%, della temperatura
di mandata e della portata dell’acqua alle batterie.
Fissata la temperatura di ingresso dell’acqua alle batterie, in
funzione delle condizioni di ingresso dell’aria al deumidificatore,
è determinata univocamente la portata dell’acqua.
Caso invernale
Nella Tabella M vengono forniti i valori della potenza sensibile
resa in sola ventilazione nel funzionamento invernale, al
variare della portata complessiva fornita alle batterie e della
temperatura di mandata dell’acqua calda. Le potenze espresse
si riferiscono ad una temperatura ambiente di riferimento pari
a 20°C.
Table L – Summer mode
Tabella L- Caso estivo
Functioning with ventilation mode only -
Funzionamento in sola ventilazione
Room
Tempera-
ture
Tempe-
ratura
ambiente
Relative
Humidity
Umidità
relativa
Inow Water
Temperature
Temperatura
acqua di
Mandata
Water Flow on
pre-treatment
Coil
Portata acqua
sulla batteria di
pretrattamento
Water Flow on
post-treatment
Coil
Portata acqua
sulla batteria di
postrattamento
Sensitive
Power
Potenza
resa
sensibile
(°C) % (°C) (l/min) (l/min) (KW)
26
55
7
1,1 0,7 1,80
3,6 2,4 1,20
15
2,4 1,6 1,60
3,6 2,4 1,70
65
7
1,2 0,8 1,50
3,6 2,4 1,90
15
2,9 1,9 1,40
3,6 2,4 1,60
24
55
7
0,7 0,5 1,20
3,6 2,4 0,80
15
1,2 0,8 0,90
3,6 2,4 1,40
65
7
0,8 0,5 1,30
3,6 2,4 1,40
15
1,8 1,2 1,10
3,6 2,4 1,30
Table M – Winter mode
Tabella M- Caso invernale
Room Temperature / Temperatura ambiente: 20°C
Power / Potenza [KW]
T
water
Tacqua
Flow 2 [litres/
min]
Portata 2 [litri/
min]
Flow 4 [litres/
min]
Portata 4 [litri/
min]
Flow 6 [litres/
min]
Portata 6 [litri/
min]
30 1,0 1,4 1,6
40 2,1 2,9 3,2
60 4,3 5,9 6,5
If the ventilation option is activated, keeping the circulation of the
chilled water used in dehumidication, the dehumidier can emit
a considerable amount of heat into the room.
Dehumidication behavior can be analysed in the summer and
winter seasons.
Summer Use
Table L provides the sensitive power values based on ventilation
alone, with variations in room temperature between 26 °C and 24
°C, in relative humidity between 55% and 65%, in output water
temperature and in the ow of water to the coils.
Once the temperature of the intake water to the coils has been
xed, based on the dehumidier’s air intake conditions, the
precise ow of the water is determined.
Winter mode
In Table “M” values are supplied of the significant power
performance in ventilation winter mode only, varying the
comprehensive ow supplied to the coils and to the temperature
of exit hot water.
The stated powers refer to a room temperature of 20°C.
5.6 OPERATION IN VENTILATION MODE ONLY / FUNZIONAMENTO IN SOLA VENTILAZIONE
28
Le due curve rappresentate nel diagramma sottostante indicano
le perdite di carico sulle batterie ad acqua di pretrattamento e
postrattamento dell’aria nel deumidificatore. Il deumidificatore
è predisposto con attacchi esterni separati per le batterie di
pretrattamento e postrattamento.
È possibile quindi alimentare le batterie separatamente con
due linee di adduzione indipendenti o collegarle in parallelo
in prossimità del deumidificatore.
La particolare configurazione geometrica ripartisce
automaticamente la portata sulle due batterie in ragione di
3/5 su quella di pretrattamento ed 2/5 sul postrattamento
qualora l’alimentazione sia in parallelo sulle due batterie.
024
68
5
10
15
20
25
30
35
40
45
Pressure Loss of Pre- and Post-treatment Exchanger
Perdite di carico scambiatori di Pre e Post trattamento
Flow [liters/minute]
Portata [litri/minuto]
Pre-treatment
Post-treatment
Pre trattamento
Post trattamento
Performance (kPa)
Prevalenza [kPa]
The two curves represented in the diagram below indicate the
pressure drop on the battery to the water of pre-treatment and
post-treatment of the air in the dehumidier. The dehumidier
is tted with separate external attacks for pre-treatment and
post-treatment coils. It is possible, therefore, to feed the batteries
separately with two independent lines of adduction or connected
in parallel near the dehumidifier. The particular geometric
conguration automatically shares the ow on the two batteries
at a rate of 3/5 on that of the pre-treatment and 2/5 on that of
post-treatment whenever the feed is in parallel on the two coils.
5.7 PRESSURE LOSS OF HTDRAULIC SYSTEM / PERDITA DI CARICO DEL CIRCUITO IDRAULICO
29
La figura sottostante riporta le curve della prevalenza
disponibile al ventilatore dell’apparecchiatura. L’eventuale
canalizzazione del deumidificatore deve essere dimensionata
in funzione di questo parametro. La prevalenza disponibile è
espressa al variare della portata dell’aria (portata nominale 600
m3/h) e nelle tre possibili velocità impostabili.
Di fabbrica il ventilatore dell’apparecchiatura è impostato alla
velocità minima (MIN).
0
50
100
150
200
250
300
350
1000 200 300 400 500 600 700 800 900 1000
Ventilator RNW 600CS characteristics curve
Curve caratteristiche ventilatore RNW 600CS
Flow [m3/h]
Portata [m
3
/h]
Speed 1 - MIN
Speed 2 - MED
Speed 3 - MAX
vel.1 - MIN
vel.2 - MED
vel.3 - MAX
Performance (Pa)
Prevalenza utile [Pa]
The gure below shows the curves of the prevalence available to
the ventilator of the apparatus. The ductwork of the dehumidier
must be sized according to this parameter. The pressure available
is expressed as a value of the air ow (nominal ow of 600m3/h)
and in the three possible speed settings.
The fan minimum speed setting is made at the factory (MIN).
5.8 VENTILATION CURVE CHARACTERISTIC / CURVE CARATTERISTICHE DEL VENTILATORE
30
NOTES - NOTE
Air handling unit
Unità trattamento aria
RNW 600 CS
Dehumidier horizontal ceiling mounted
Deumidicatore orizzontale a sotto
9100074.06 - 05/2014
INSTRUCTIONS FOR INSTALLATION AND USE
ISTRUZIONI PER L’INSTALLAZIONE E USO
