Air Handling Units
Unità Trattamento Aria
RNW 508-CS
Dehumidier horizontal ceiling mounted
Deumidificatore orizzontale a soffitto
TECHNICAL / INSTALLATION MANUAL
MANUALE TECNICO / INSTALLAZIONE
Page 2
Page 3
SAFETY WARNINGS
AVVERTENZE PER LA SICUREZZA
Read this manual carefully before installing and/or using
the equipment and keep it in an accessible place.
This equipment constitutes a component which is part of
complex installations: it is the responsibility of the electrical
installer to draw up the general diagram of the system and
the electrical connections outside the equipment.
The manufacturer’s technical oce can be contacted on the
numbers shown on the back of this manual for queries or
special technical requests.
•
Installation and maintenance must only be carried out by
The hydraulic and electrical systems and the places where
• It is essential to connect the equipment to an eective earthing
• Before making the electrical connection, ensure that the volt-
• Before performing any intervention on the unit, ensure that
• Do not alter or tamper with the safety devices.
• Do not direct jets of water onto the electrical parts or onto the
• This appliance is not suitable for use in explosive or potentially
• During installation or when it is necessary to intervene on the
• The pressure of the refrigerating circuit and the electrical com-
CAUTION
qualied personnel.
the equipment is to be installed must comply with the
safety, accident prevention and re prevention standards
in force in the country of use.
system and include it in an equipotential system whose eectiveness.
age and frequency shown on the data plate correspond to
those of the power supply system.
the electrical power supply has been disconnected.
equipment packaging.
explosive atmospheres.
equipment, it is necessary to follow the rules shown in this
manual very carefully, respect the information on board the
unit and alwayss take all the appropriate precautions.
ponents may create dangerous situations during installation
and maintenance interventions.
Leggere con attenzione questo libretto prima dell’installazione e/o dell’uso dell’apparecchiatura e conservarlo in
un luogo accessibile.
La presente apparecchiatura costituisce un componente
che fa parte di installazioni complesse: è compito dell’impiantista elettrico redigere lo schema generale dell’impianto e dei collegamenti elettrici esterni all’apparecchiatura.
L’ufficio tecnico del Costruttore si rende disponibile ai numeri indicati sul retro del presente libretto per consulenze
o richieste tecniche particolari.
•
L’installazione e la manutenzione vanno eseguiti solo
Gli impianti idraulici, elettrici ed i locali di installazione
• E’ indispensabile collegare l’apparecchiatura ad un ecace
• Prima di eseguire il collegamento elettrico, accertarsi che la
• Prima di eettuare qualsiasi intervento sull’unità, assicurarsi
• Non alterare o manomettere i dispositivi di sicurezza.
• Non dirigere spruzzi d’acqua sulle parti elettriche o sull’in-
• Questo apparecchio è inadatto all’utilizzo in atmosfere
• All’atto dell’installazione o quando si debba intervenire
• Le pressioni presenti nel circuito frigorifero ed i componenti
ATTENZIONE
da personale qualicato.
delle apparecchiature devono rispondere alle norme di
sicurezza, antinfortunistiche e antincendio in vigore nel
Paese di utilizzo.
impianto di terra e includerla in un sistema equipotenziale
la cui ecacia deve ottemperare alle norme in vigore.
tensione e la frequenza riportate sulla targhetta caratteristiche corrispondano a quelle dell’impianto d’alimentazione.
di aver tolto l’alimentazione elettrica.
volucro dell’apparecchio.
esplosive o potenzialmente esplosive.
sull’apparecchiatura, è necessario attenersi scrupolosamente alle norme riportate su questo manuale, osservare
le indicazioni a bordo unità e comunque applicare tutte le
precauzioni del caso.
elettrici presenti possono creare situazioni rischiose durante gli interventi di installazione e manutenzione.
GENERAL WARNINGS
• This unit is used to control room humidity in summer in
combination with radiant cooling systems. Use is recommended within the operation limits in residential applications and/or commercial ones (e.g. oces). Any other different use MUST be agreed in advance with RDZ technical
department.
• If, after having unpacked the equipment, any anomaly is noted, do not use the equipment and contact an Assistance Centre authorised by the manufacturer.
AVVERTENZE GENERALI
• Questa macchina è prevista per il controllo estivo dell’u-
midità ambiente in abbinamento con impianti di rarescamento radiante. Il suo utilizzo è raccomandato, entro
i limiti di funzionamento, in ambienti civili e/o del settore terziario (uci, ...), per climatizzazione nalizzata
al comfort ambientale. Ogni altra applicazione diversa
DEVE essere preventivamente concordata con l’Ucio
tecnico RDZ.
• Se dopo aver disimballato l’apparecchiatura si nota una
qualsiasi anomalia non utilizzare l’apparecchiatura e rivolgersi ad un Centro di Assistenza autorizzato dal Costruttore.
3
Page 4
• After installation, dispose of the packaging in accordance with
the provisions of the regulations in force in the country of use.
• Use original spare parts only: disregarding this rule invalidates
the warranty.
• The manufacturer declines all responsibility and considers the
warranty invalid in the following cases:
- The aforementioned warnings and safety regulations, in-
cluding those in force in the country of installation, are not
respected.
- The information given in this manual is disregarded.
- There is damage or injury to people, animals or objects, re-
sulting from incorrect installation and/or improper use of
the products and equipment..
- Inaccuracies or printing and transcription errors are con-
tained in this manual.
• The manufacturer also reserves the right to cease production
at any time and to make all the modications which it considers useful or necessary without any obligation to give notice.
• Alla ne dell’installazione smaltire gli imballi secondo quanto previsto dalle normative in vigore nel Paese di utilizzo.
• Esigere solo ricambi originali: la mancata osservazione di
questa norma fa decadere la garanzia.
• Il Costruttore declina ogni responsabilità e non ritiene valida la garanzia nei casi seguenti:
- Non vengano rispettate le avvertenze e le norme di sicu-
rezza sopra indicate, comprese quelle vigenti nei paesi di
installazione.
- Mancata osservanza delle indicazioni segnalate nel pre-
sente manuale.
- Danni a persone, animali o cose, derivanti da una errata
installazione e/o uso improprio di prodotti e attrezzature.
- Inesattezze o errori di stampa e trascrizione contenuti nel
presente manuale.
• Il Costruttore, inoltre, si riserva il diritto di cessare la produzione in qualsiasi momento e di apportare tutte le modiche che riterrà utili o necessarie senza obbligo di preavviso.
DISPOSAL
In accordance with the provisions of the following
European directives 2011/65/EU, 2012/19/EU and
2003/108/EC, regarding reducing the use of
hazardous substances in electrical and electronic
equipment, in addition to waste disposal.
The crossed-out rubbish bin symbol shown on the equipment
indicates that, at the end of its useful life, the product must be
collected separately from other waste.
At the end of the life cycle of the unit, before its removal, the
following precautions must be taken:
The refrigerating gas contained within it must be recovered
separately by specialised personnel and sent to collection centres;
The lubrication oil for the compressors must also be recovered and
sent to collection centres;
The structure and the various components, if they can no longer
be used, must be demolished and divided up according to the
type of product: this is particularly important for the copper and
aluminium components, which are included in the machine in
moderate quantities.
All this helps collection, disposal and recycling centres reduce the
environmental impact this operation requires.
Appropriate separate waste collection for subsequent sending of
the disused equipment for recycling, treatment and compatible
environmental disposal contributes to preventing possible
negative eects on the environment and favours recycling of the
materials of which the equipment is composed.
The abusive disposal of the product by the user leads to the
application of the penalties envisaged by current regulations
regarding the matter.
SMALTIMENTO
In base a quanto previsto dalle seguenti direttive
europee 2011/65/UE, 2012/19/UE e 2003/108/
CE, relative alla riduzione dell’uso di sostanze
pericolose nelle apparecchiature elettriche ed
elettroniche, nonché allo smaltimento dei riuti.
Il simbolo del cassonetto barrato riportato sull’apparecchiatura
indica che il prodotto alla ne della propria vita utile deve essere
raccolto separatamente dagli altri riuti.
Al termine del ciclo di vita dell’unità, in previsione di una sua
rimozione, andranno seguiti una serie di accorgimenti:
Il gas refrigerante in essa contenuto va recuperato da parte di
personale specializzato ed inviato ai centri di raccolta;
L’olio di lubricazione dei compressori va anch’esso recuperato
ed inviato ai centri di raccolta;
La struttura ed i vari componenti, se inutilizzabili, vanno
demoliti e suddivisi a seconda del loro genere merceologico: ciò
vale in particolare per il rame e l’alluminio presenti in discreta
quantità nella macchina.
Tutto ciò per agevolare i centri di raccolta, smaltimento e
riciclaggio e per ridurre al minimo l’impatto ambientale che
tale operazione richiede.
L’adeguata raccolta differenziata per l’avvio successivo
dell’apparecchiatura dismessa al riciclaggio, al trattamento e allo
smaltimento ambientale compatibile contribuisce ad evitare
possibili eetti negativi sull’ambiente e sulla salute e favorisce
il riciclo dei materiali di cui è composta l’apparecchiatura.
Lo smaltimento abusivo del prodotto da parte dell’utente
comporta l’applicazione delle sanzioni previste dalla vigente
normativa in materia.
4
Page 5
INDEX INDICE
Description Descrizione Pag.
1
PRELIMINARY OPERATIONS

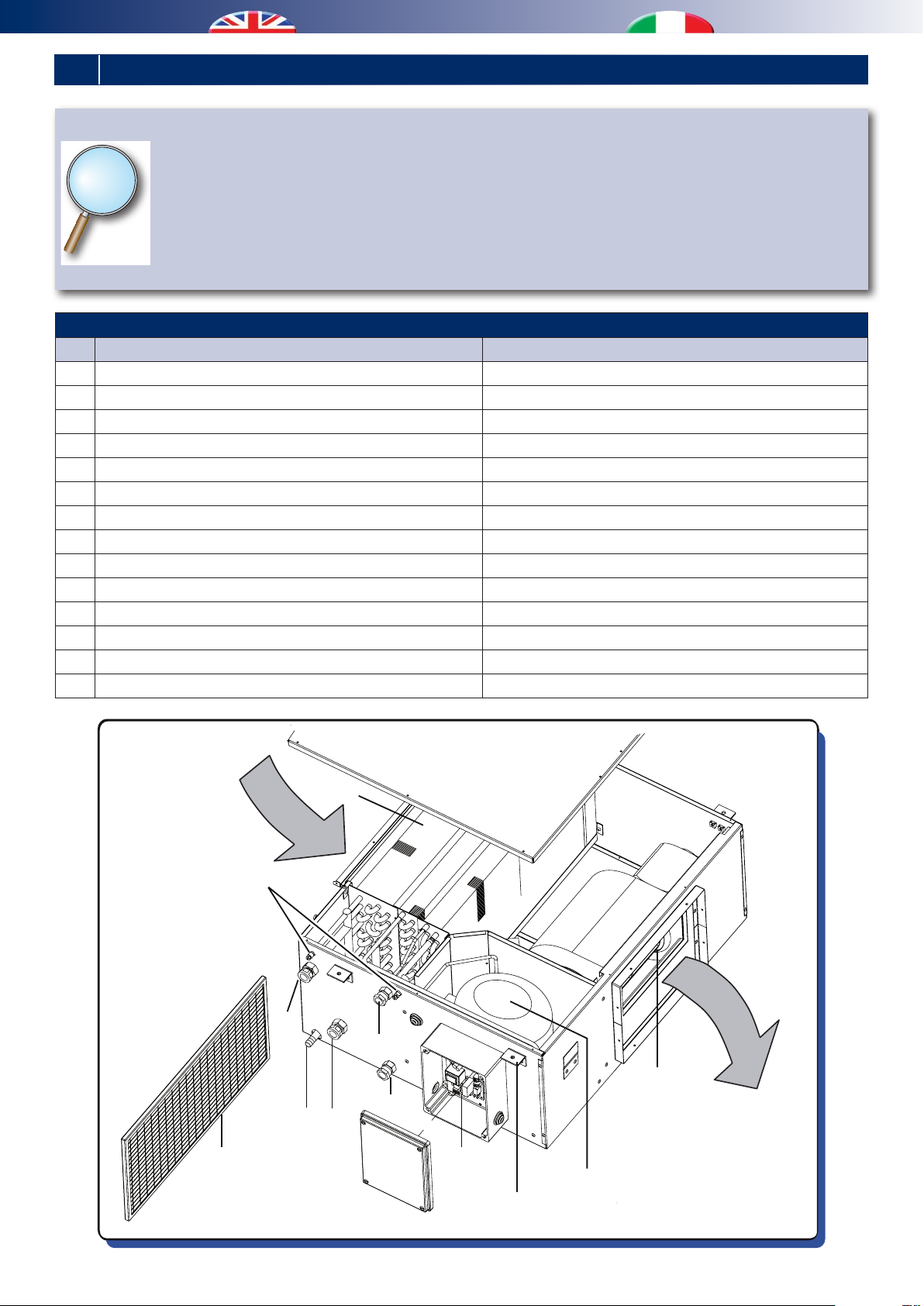

APPARATUS DESCRIPTION
2
INSTALLATION
3

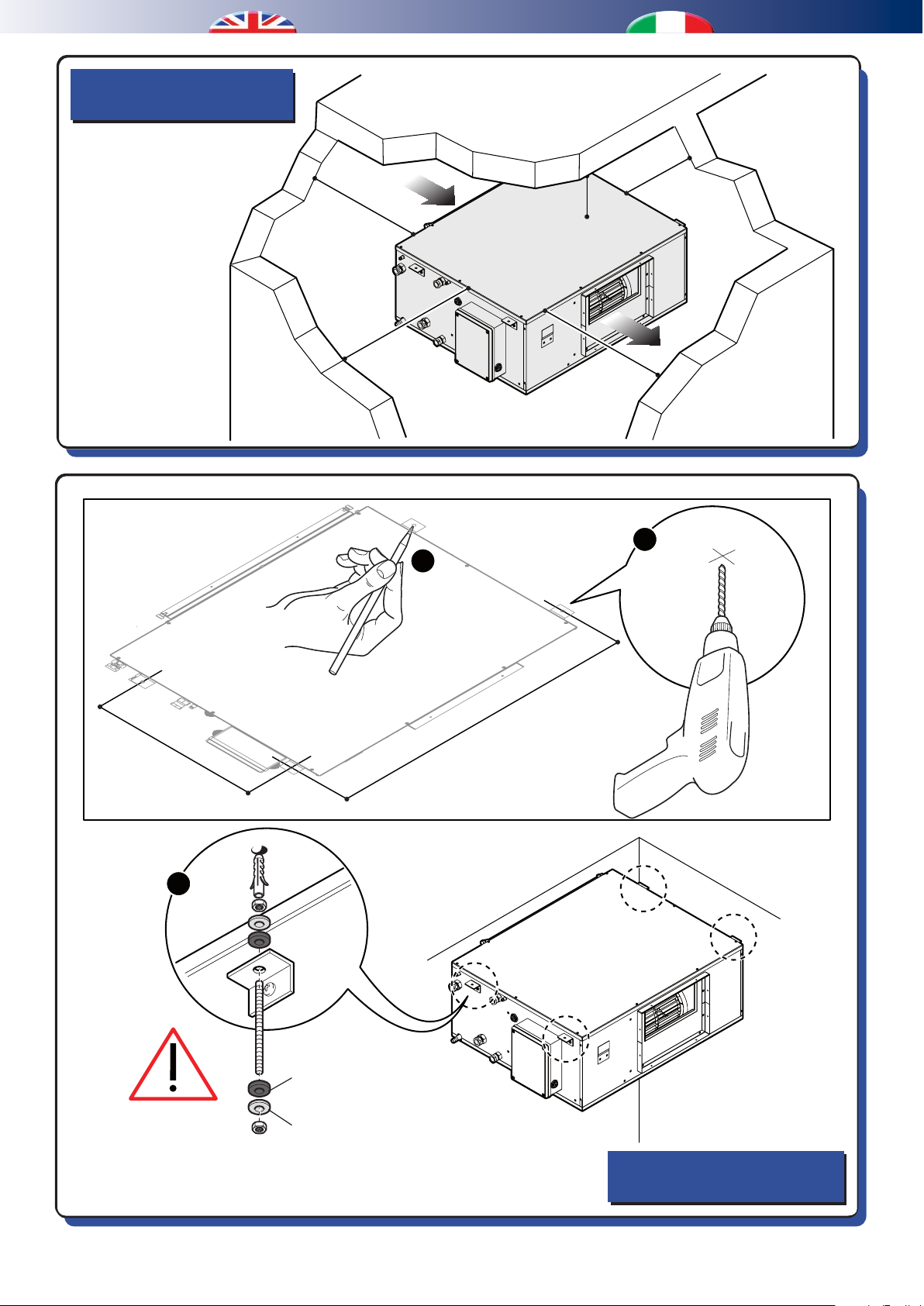

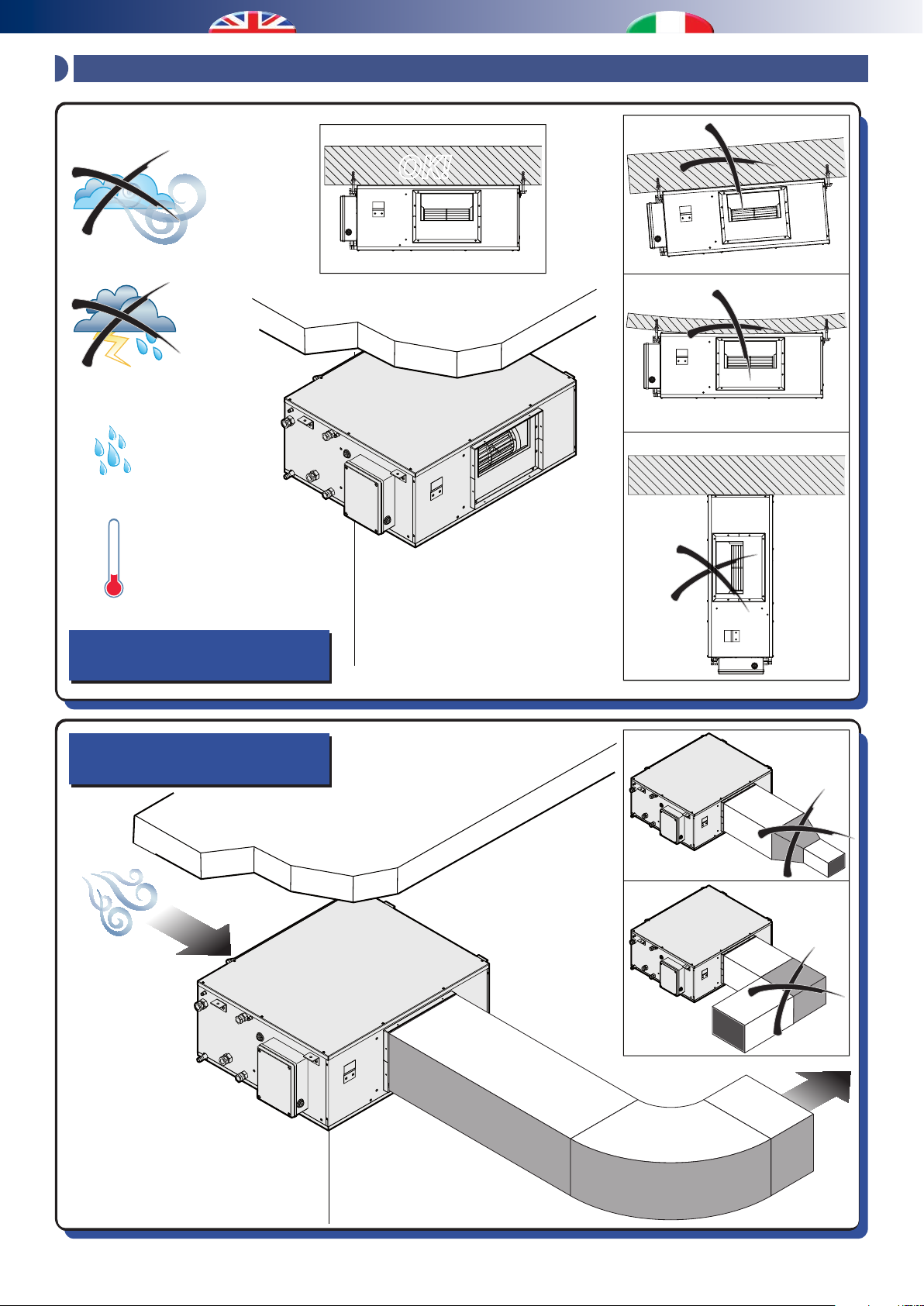

1 - Positioning and xing to ceiling

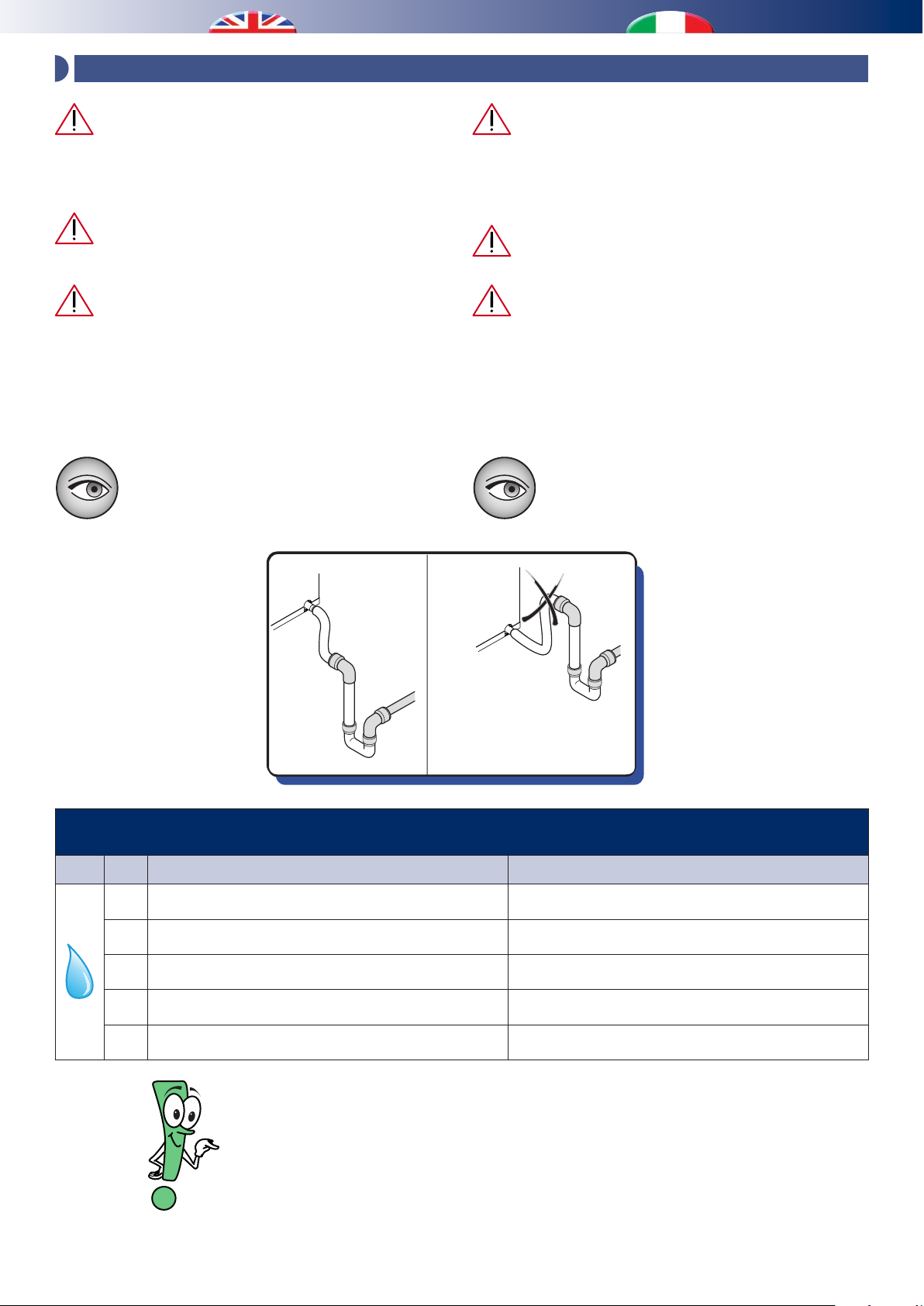

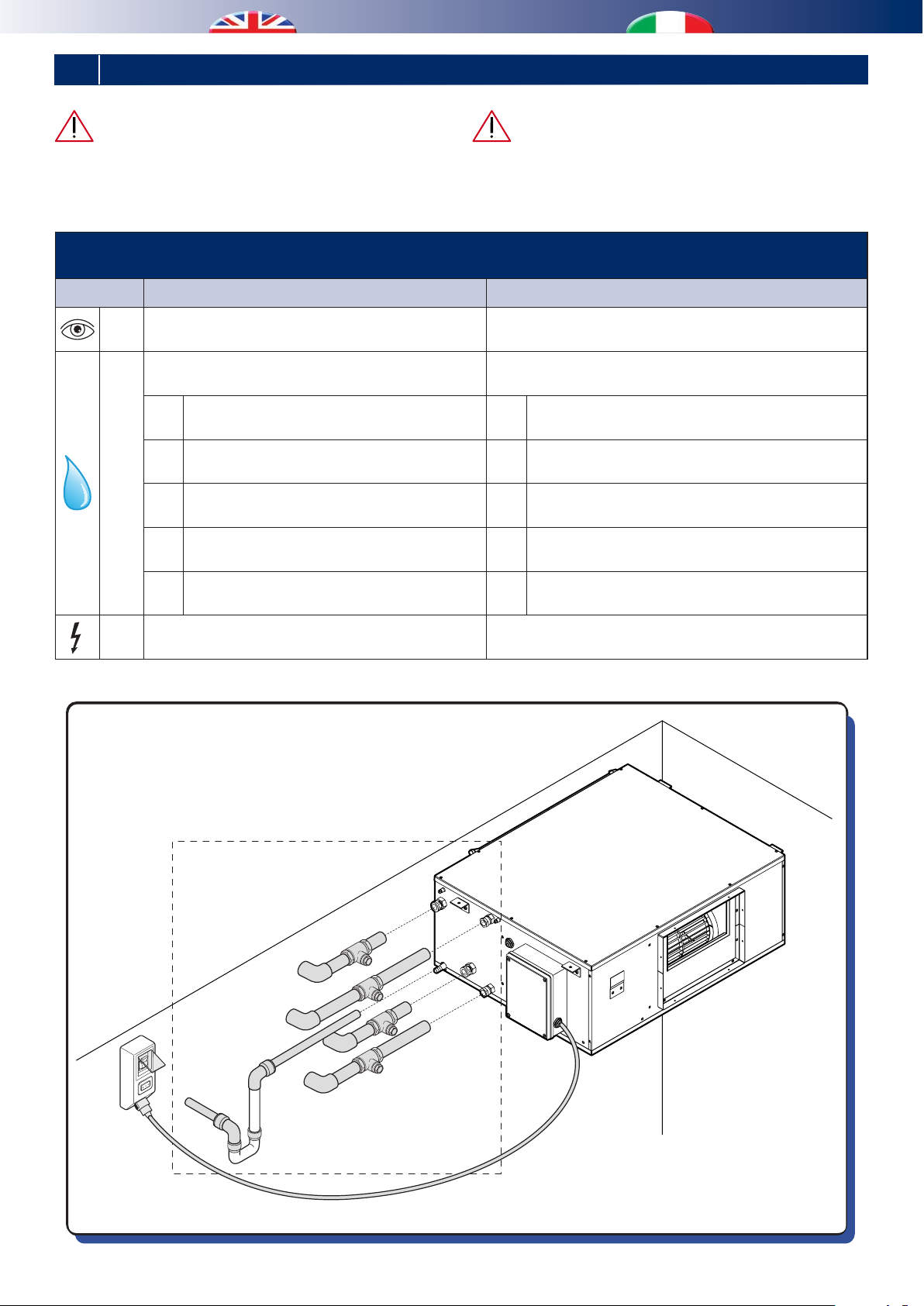

2 - Plumbing connections
3 - Electrical connections
START-UP AND INSPECTION/TESTING
4
USE, MAINTENANCE AND PROBLEMS
5
Use
Ordinary maintenance – clean lter
Extraordinary maintenance – removing fan

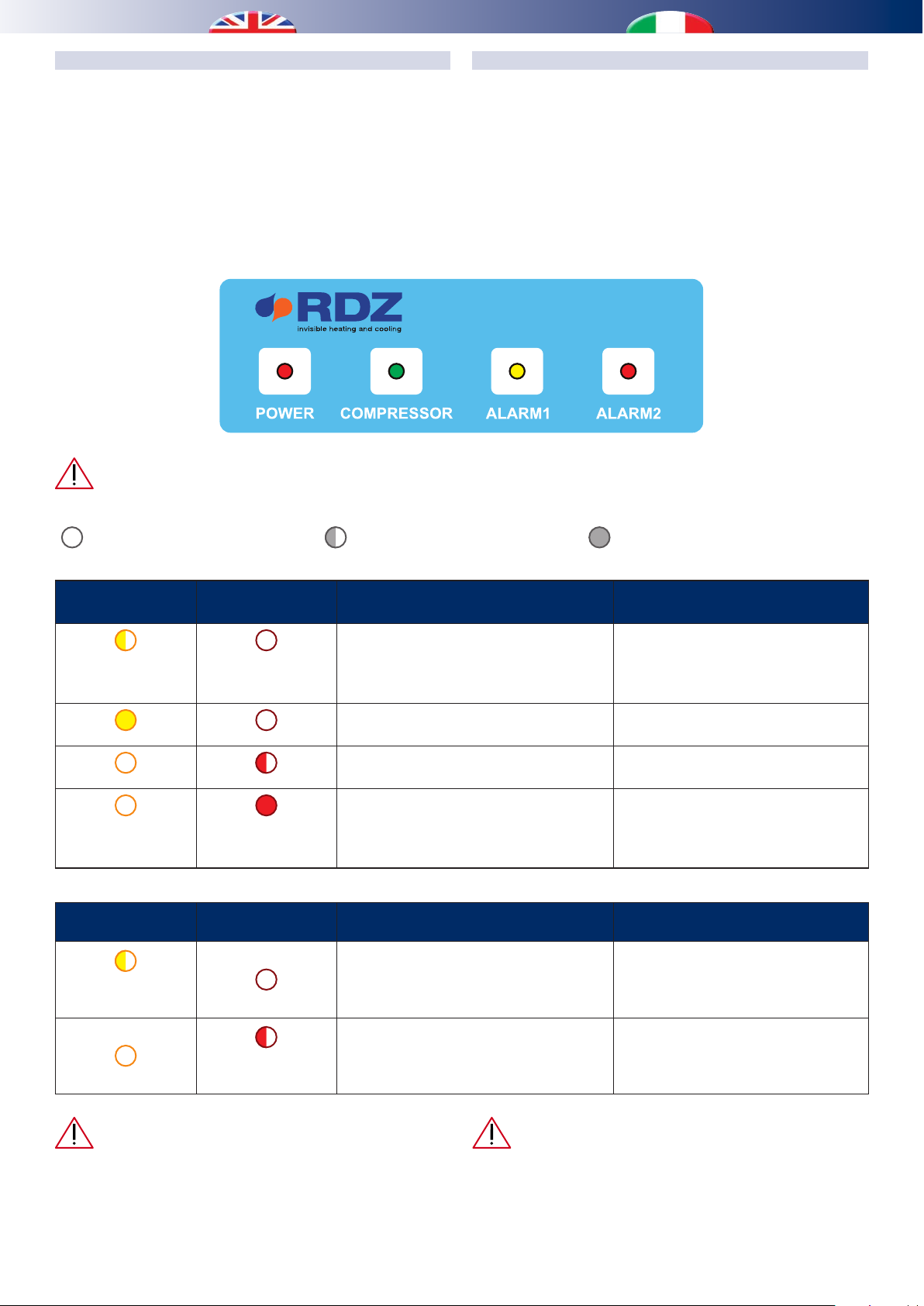

Visual signals
Problems
TECHNICAL DATA AND PERFORMANCE
6
Safety controls
Components
Acoustical characteristics
Functional limits
Performance
Functioning solely as ventilation
Pressure loss in the hydraulic circuit
Characteristics curve of the fan
OPERAZIONI PRELIMINARI 6
DESCRIZIONE APPARECCHIATURA 7
INSTALLAZIONE 8
1 - Posizionamento e ssaggio a sotto 9
2 - Collegamenti idraulici 12
3 - Collegamenti elettrici 13
AVVIAMENTO E COLLAUDO 16
USO, MANUTENZIONE E GUASTI 17
Uso 17
Manutenzione ordinaria - pulizia ltro 18
Manutenzione straordinaria - rimozione ventilatore 19
Segnalazioni visive 20
Guasti 21
DATI TECNICI E PRESTAZIONI 21
Controlli di sicurezza 22
Componenti 22
Caratteristiche acustiche 23
Limiti di funzionamento 24
Prestazioni 25
Funzionamento in sola ventilazione 26
Perdita di carico del circuito idraulico 27
Curve caratteristiche del ventilatore 28
5
Page 6
1 PRELIMINARY OPERATIONS OPERAZIONI PRELIMINARI

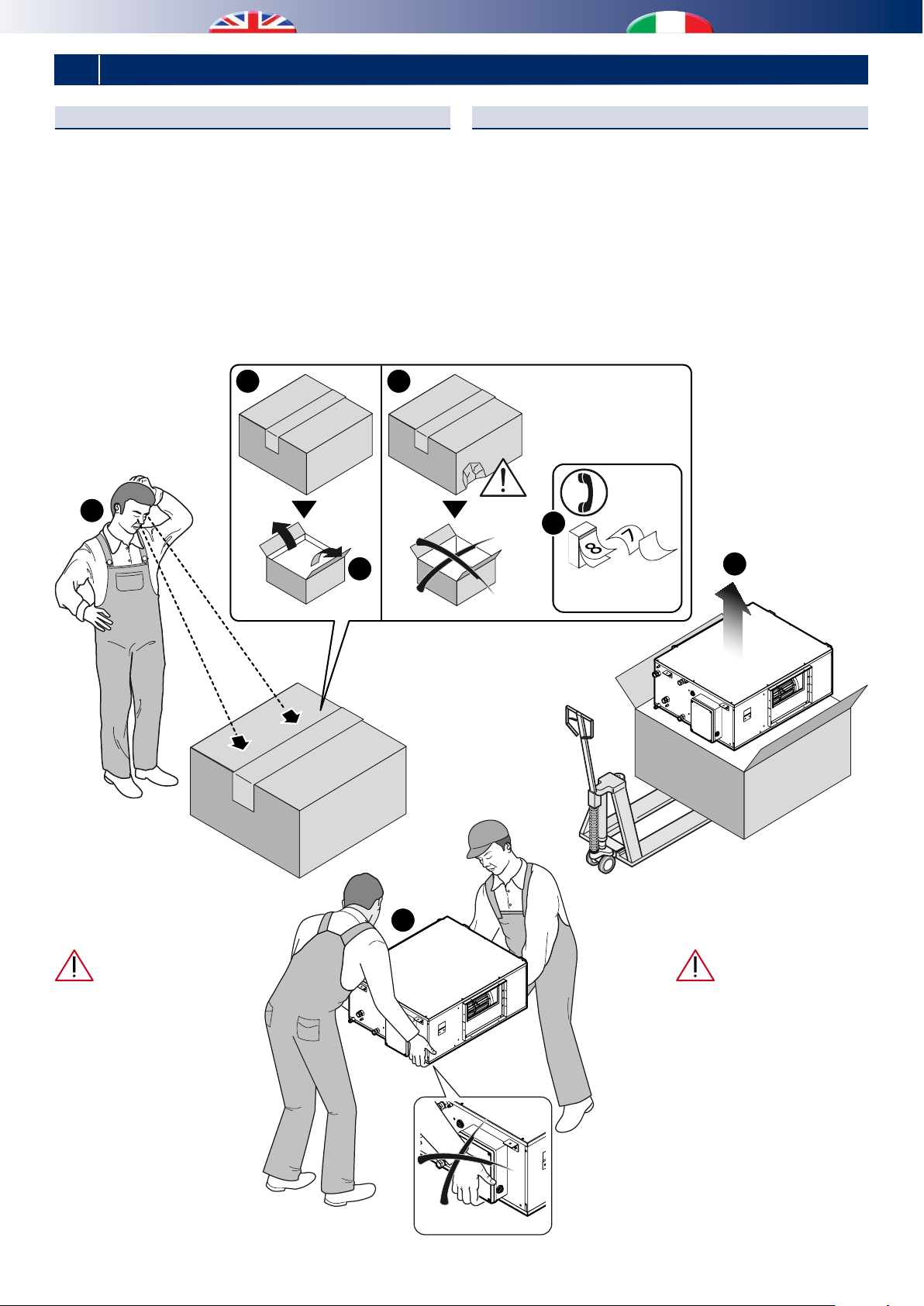

INSPECTION, TRANSPORT AND UNPACKING
On receipt immediately verify the integrity of the packaging;
the machine left the factory in perfect condition, any damage
must immediately be contested with the carrier and noted on the
Delivery Sheet before countersigning.
The Customer, within 8 days, must notify the Manufacturer on the
entity and type of damage detected by preparing a written report:
always record the serial number found on the label attached to
the side of the machine.
2a 2b
OK!
1
3a
ISPEZIONE, TRASPORTO E DISIMBALLO
All’atto del ricevimento vericare immediatamente l’integrità
dell’imballo: la macchina ha lasciato la fabbrica in perfetto
stato, eventuali danni dovranno essere immediatamente
contestati al trasportatore ed annotati sul Foglio di Consegna
prima di contrormarlo.
Il Cliente, entro 8 giorni, deve avvisare il Costruttore sull’entità
e la tipologia dei danni rilevati compilando un rapporto scritto:
riportare sempre anche il numero di matricola rilevabile dalla
targhetta posta a bordo macchina.
RDZ
3b
within 8 days
entro 8 giorni
6
4
The packing of the unit
must be removed with care
avoiding the possible causing of
damage to the machine.
The materials which constitute
the packaging are of various
types: wood, cardboard, nylon,
etc. Store them separately and
deliver for disposal or possible
recycling, to companies
engaged in such activity, in order
to reduce their environmental
impact.
5
OK!
L’imballo dell’unità
deve essere rimosso con cura
evitando di arrecare possibili
danni alla macchina.
I materiali che costituiscono
l’imballo sono di natura diversa: legno, cartone, nylon, ecc.
Conservarli separatamente
e consegnarli per lo smaltimento o l’eventuale riciclaggio, alle aziende preposte allo
scopo e ridurne così l’impatto
ambientale.
6
Page 7
2 DESCRIPTION OF THE MACHINE DESCRIZIONE APPARECCHIATURA
This machine shall be installed in false ceilings and
it is used to dehumidify environments cooled with
radiant panels. Use is recommended within the
operating limits.
In order to prevent condensation, radiant
cooling systems incorporated in building
structures must work by keeping the surface
temperature higher than the dew-point.
Table A - Machine components / Tabella A - Componenti apparecchiatura
Rif. Descriptions Descrizione
A Water exit pre-treatment (1/2’’F) Uscita acqua pre-trattam. (1/2”F)
B Water exit post-treatment (1/2’’F) Uscita acqua post-trattam. (1/2”F)
C Water inlet pre-treatment (1/2’’F) Ingresso acqua pre-trattam. (1/2”F)
D Water inlet post-treatment (1/2’’F) Ingresso acqua post-trattam. (1/2”F)
E Discharge Ø 14mm for condensation Scarico ø14 mm per condensa
F Electrical panel Quadro elettrico
G Filter Filtro
H Ventilator Ventilatore
I Compressor Compressore
L Exchanger Scambiatori
M Brackets for xage Stae di ssaggio foro ø 8mm
N Air inlet Ingresso aria
P Exit dehumidied air Uscita aria deumidicata
Q Vent Sato
Questa macchina per installazione tipica a controsotto
è destinata alla deumidicazione di ambienti rareddati a
pannelli radianti. L’utilizzo è raccomandato entro i limiti di
funzionamento.
Per evitare la formazione di condensa, i sistemi di
rarescamento radiante incorporati nelle strutture
edilizie devono lavorare avendo cura di mantenere la
temperatura superciale più elevata rispetto a quella
“di rugiada”.
G
N
Q
A
E
C
L
B
H
D
P
F
I
M
7
Page 8
3 INSTALLATION INSTALLAZIONE
WARNING
The installation and maintenance should be performed only
by qualied personnel. During all installation procedures,
make sure the equipment is not connected to the electrical
grid.
Table B - Installation phases
Tabella B - Fasi di installazione
Rif. Descriptions Descrizione
1 Positioning and ceiling mounting Posizionamento e ssaggio a sotto
Hydraulic connections: Collegamenti idraulici:
Water exit pre-treatment (1/2’’F)
A
with stop valve
Water exit post-treatment (1/2’’F)
B
2
with stop valve
Water inlet pre-treatment (1/2’’F)
C
with holder of ow regulator
Water inlet post-treatment (1/2’’F)
D
with holder of ow regulator
L’installazione e la manutenzione vanno eseguiti solo da
personale qualicato. Durante tutte le procedure di installazione, assicurarsi che l’apparecchiatura non sia collegata alla rete elettrica.
ATTENZIONE
Uscita acqua pre-trattam. (1/2”F)
A
con valvola di intercettazione
Uscita acqua post-trattam. (1/2”F)
B
con valvola di intercettazione
Ingresso acqua pre-trattam. (1/2”F)
C
con detentore di regolazione portata
Ingresso acqua post-trattam. (1/2”F)
D
con detentore di regolazione portata
E Discharge Ø 14mm for condensation E Scarico ø14 mm per condensa
Electrical connections (power, earthing, ventilation
3
consent, humidistat consent)
Collegamenti elettrici (alimentazione, messa a terra,
consenso ventilazione, consenso umidostato)
2
A
B
3
E
C
D
8
Page 9
1 - POSITIONING AND FIXING TO CEILING / POSIZIONAMENTO E FISSAGGIO A SOFFITTO
OK!
MAX 95%
MAX 30°C
Positioning indications
Indicazioni di posizionamento
Duct work
Canalizzazione
9
Page 10
Minimum space allowanceses
Distanze minime di rispetto
min.
30 cm
No constraint
nessun vincolo
min.
2 cm
414
min.
40 cm
min.
10 cm
2
1
ø8mm
756
[mm]
3
Rubber mounts
Gommino antivibrante
Washer
Rondella
Fixing to ceiling
Fissaggio a sotto
10
Page 11

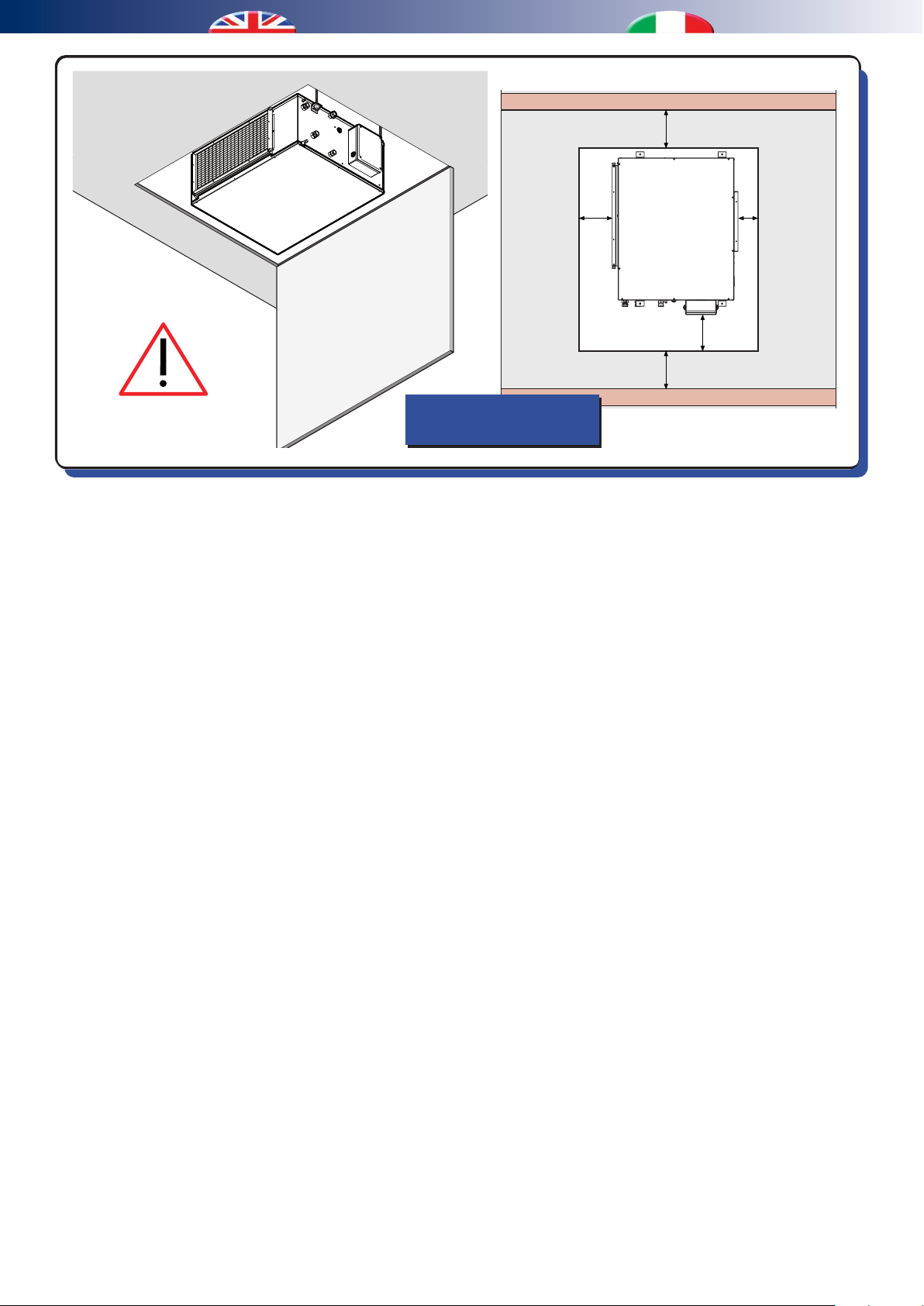

X
Trap door
Botola d’ispezione
min.
30 cm
min.
10 cm
min.
40 cm
X
11
Page 12
2 - HYDRAULIC CONNECTIONS / COLLEGAMENTI IDRAULICI
The hydraulic connection to a refrigeration group
capable of providing chilled water is essential. In this case, the
dehumidier can operate without varying the temperature of
the treated water with an important increase in yield.
It is recommended to install a siphon on the discharge
line.

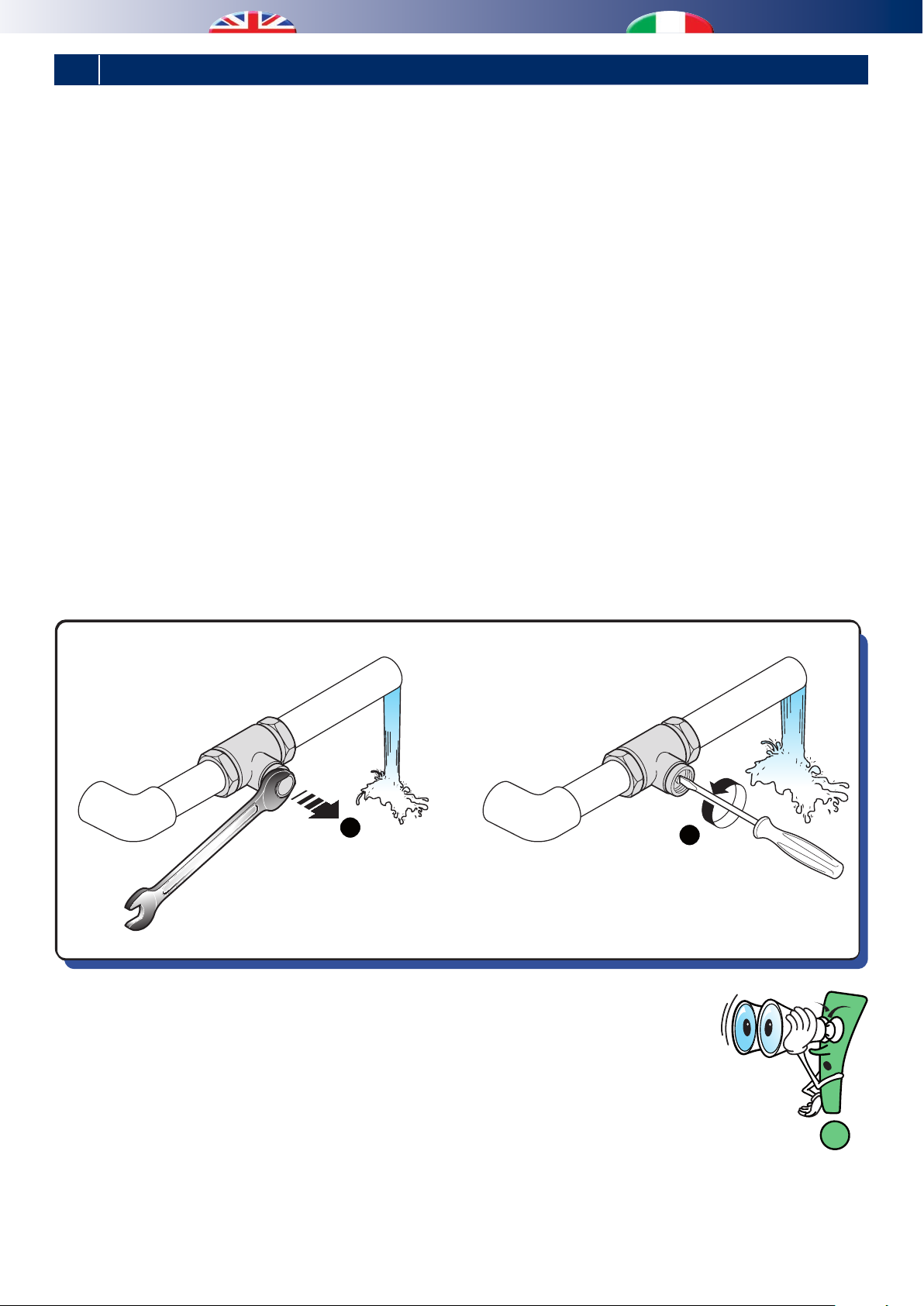

After lling the system with water it is recommended
to carefully check the seals, not only at connections but also
the hydraulic circuit of the machine that might have been
damaged in transport or on site during installation; and
in this case, the manufacturer will respond exclusively for
“factory” defects of the dehumidier and in any case he does
not assume responsibility for indirect damages.
The condensate drain pipes and inlet and outlet
piping must meet the standards and laws in force
in the country of use.
L’allacciamento idraulico ad un gruppo frigo in
grado di fornire acqua refrigerata risulta indispensabile.
In tale caso il deumidicatore potrà operare senza
variare la temperatura dell’aria trattata con un sensibile
incremento di resa.
Si consiglia di realizzare un sifone sulla linea di
scarico.
Dopo aver riempito d’acqua l’impianto si
raccomanda di vericare attentamente la tenuta non solo
dei collegamenti ma anche del circuito idraulico della
macchina, che potrebbe essersi danneggiato nel trasporto
o in cantiere durante l’installazione; a tale proposito
il costruttore risponderà esclusivamente dei difetti “di
fabbrica” del deumidicatore e in ogni caso non si assume
nessuna responsabilità per danni indiretti.
Lo scarico condensa e le tubazioni di ingresso e
uscita devono rispondere alle norme e leggi
vigenti nel paese di utilizzo.
OK!
Table C - Hydraulic connections to eect
Tabella C - Collegamenti idraulici da eettuare
Rif. Description Descrizione
A Exit water pre-treatment (1/2’’F) with stop valve
B Exit water post-treatment (1/2’’F) with stop valve
Inlet water pre-treatment (1/2’’F) with holder of flow
C
regulator
Water inlet post-treatment (1/2’’F) with holder of flow
D
regulator
E Discharge Ø 14mm for condensation Scarico in gomma ø14 mm per condensa
Discharge NOT in ascent!
Scarico NON in salita!
Uscita acqua pre-trattam. (1/2”F) con valvola di
intercettazione
Uscita acqua post-trattam. (1/2”F) con valvola di
intercettazione
Ingresso acqua pre-trattam. (1/2”F) con detentore di
regolazione portata
Ingresso acqua post-trattam. (1/2”F) con detentore di
regolazione portata
Use suitable pipes in terms of ow capacity function: see Table “I” (“L”)
Utilizzare tubazioni di misura adeguata in funzione delle portate desiderate: vedi Tabella “I” (“L”)
12
Page 13

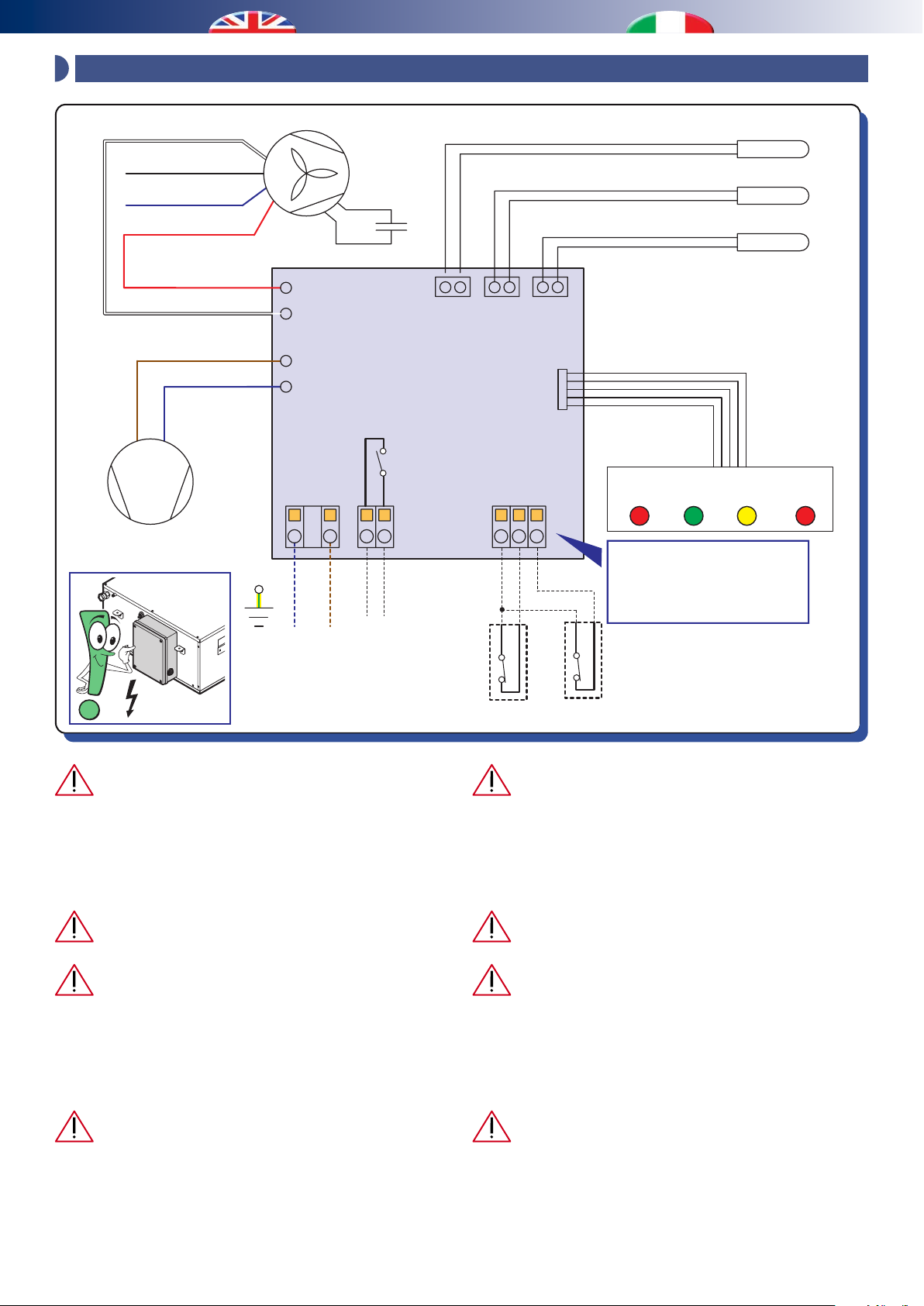

3 - ELECTRICAL CONNECTIONS / COLLEGAMENTI ELETTRICI
white - common
bianco - comune
black - max speed
nero - vel. max
blue - med speed
blu - vel. med
red - min speed
rosso - vel min
brown / marrone
blue / blu
Compressor
Compressore
N
PE
230V 50Hz
fan
ventilatore
1,5 microF
condenser probe (white)
sonda condensatore (bianco)
S3
L
ALL
Alarm output
Uscita allarme
Ventilation consent
Consenso Ventilazione
water probe (grey)
sonda acqua (grigio)
evaporator probe (black)
sonda evaporatore (nero)
S2 S1
C1
C2
COM
External/humidistat consent
Consenso esterno / umidostato
POWER ALARM1COMPR ALARM2
Com - Common/Comune
C1 - Ventilation/Ventilazione
C2 - Dehumidication/
Deumidicazione
T
he dehumidifier must be connected to a sectional
electrical outlet provided with an earthing connection. The
electrical power system must be protected against overloads,
short circuits, direct or indirect contacts, in accordance with
local laws and regulations in force. The electrical interventions
must be carried out by qualied personnel.
The electrical power line must be protected by a
dierential magnetic-thermic circuit-breaker (RCD).
Verify that the power supply voltage corresponds to
the nominal data of the unit (voltage, number of phases,
frequency) shown on the label on the machine and in the
chapter «
The power connection is via bipolar with earthing. The supply
voltage must not be subject to variations greater than ± 5%.
above cited: in cases contrary, the guarantee immediately
is terminated and there are electrical dangers to people and
the product.
3 - Electrical connections
The machine operation must be within the values
» of the present manual.
Il deumidicatore deve essere collegato ad una
presa di corrente sezionata provvista di terra. L’impianto
elettrico di alimentazione deve essere protetto contro i
sovraccarichi, i cortocircuiti, i contatti diretti ed indiretti,
conformemente alle leggi e norme vigenti nel paese di
utilizzo. Gli interventi elettrici devono essere eettuati da
personale qualicato.
La linea elettrica di alimentazione deve essere
protetta da un interruttore dierenziale magnetotermico.
Vericare che la tensione di alimentazione
corrisponda ai dati nominali dell’unità (tensione, numero di
fasi, frequenza) riportati sulla targhetta a bordo macchina
e nel capitolo “3 - Collegamenti elettrici” del presente
manuale. L’allacciamento di potenza avviene tramite cavo
bipolare più terra. La tensione di alimentazione non deve
subire variazioni superiori a ±5%.
Il funzionamento deve avvenire entro i valori sopra
citati: in caso contrario la garanzia viene a decadere
immediatamente e ci sono rischi elettrici per le persone e
il prodotto.
13
Page 14

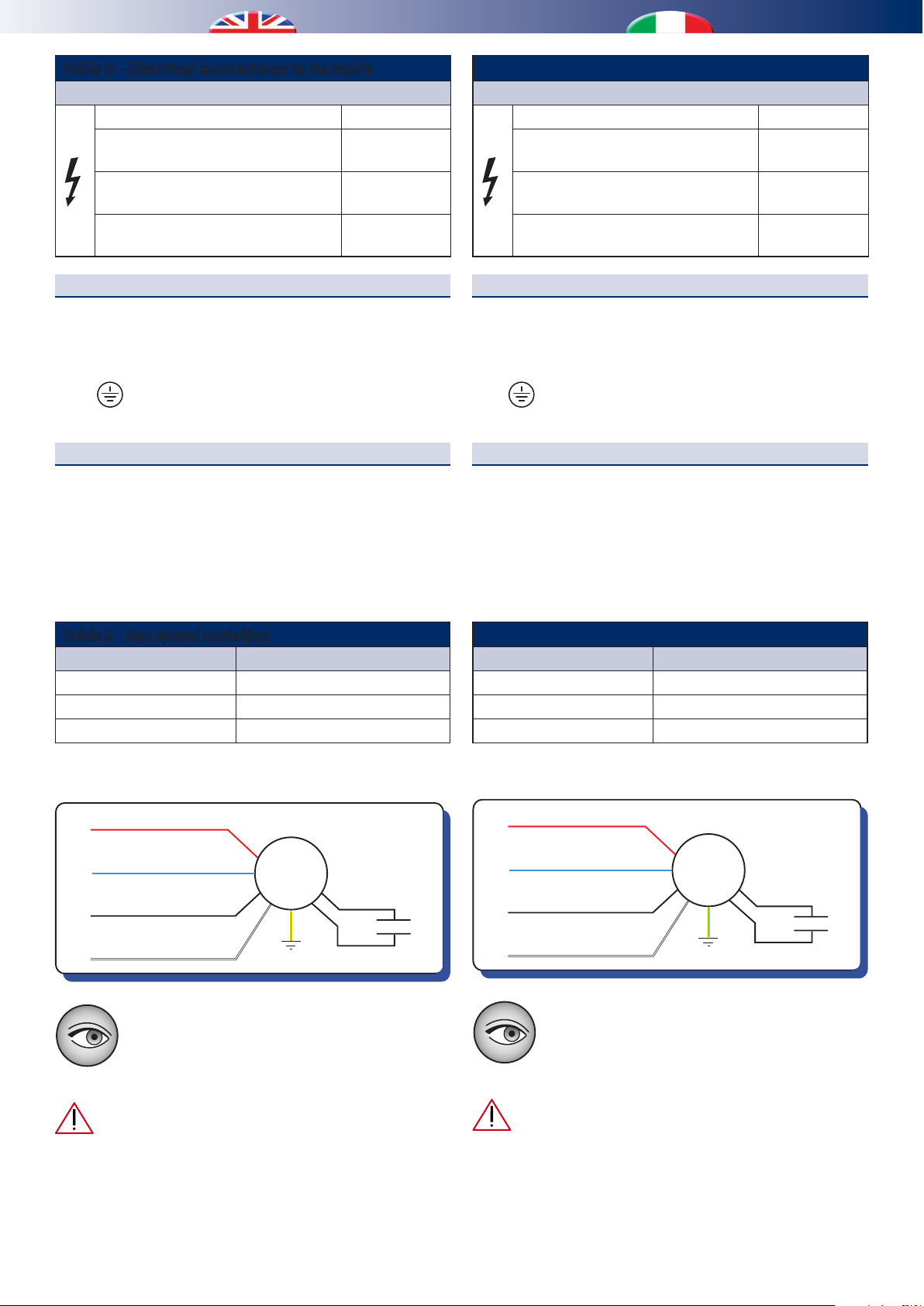

Table D - Electrical connections to be made
Connections
Electrical power supply 230 V - 50Hz
Ventilation consent
External consent - dehumidication
Alarm output (optional)
Cable 3x1.5mm²
Terminals COM-C1
cable 2x1,5mmq
Terminals COM-C2
cable 2x1,5mmq
Terminals ALL
cable 2x1,5mmq
Tabella D - Collegamenti elettrici da eettuare
Collegamenti
Alimentazione elettrica 230 V - 50Hz
Consenso ventilazione
Consenso esterno - deumidicazione
Uscita allarme (opzionale)
cavo 3x1,5mmq
morsetti COM-C1
cavo 2x1,5mmq
morsetti COM-C2
cavo 2x1,5mmq
morsetti ALL
cavo 2x1,5mmq
POWER SUPPLY
Connect the 3 terminals with 3x1.5mm³ cable:
phase (F)
neutral (N)
earth
CHOOSING THE FAN SPEED
The machine is normally supplied with the connection on the
“MIN” - minimum speed (red wire + white wire) which guarantees
500 m³/h with head of approximately 12 Pa.
The other speeds can be obtained using the blue or black wires
together with the common wire (white wire) as shown in Table
“E” below:
Table E - Fan speed variation
Wires Air Flow Rate
red + white (
blue + white (common)
black + white (common) 500 m³/h - head 68 Pa
common
) 500 m³/h - head 13 Pa
500 m³/h
-
head 52 Pa
ALIMENTAZIONE
Portare e collegare con cavo 3x1.5mmq i 3 morsetti:
fase (F)
neutro (N)
terra
SCELTA DELLA VELOCITÀ DEL VENTILATORE
La macchina viene normalmente fornita con il collegamento
sulla velocità “MIN” - minima (lo rosso+ lo bianco) che
garantisce i 500mc/h con una prevalenza di circa 12 Pa.
Le altre velocità si ottengono utilizzando assieme al comune
(lo bianco) il lo blu oppure quello nero secondo quanto
indicato nella Tabella “E” sottostante:
Tabella E - Variazione velocità ventilatore
Fili Portata aria
rosso + bianco (comune) 500 mc/h - prevalenza 13 Pa
blu + bianco (comune)
nero + bianco (comune) 500 mc/h - prevalenza 68 Pa
500 mc/h
- prevalenza
52 Pa
Red - MIN speed
Blue - MED speed
Black - MAX speed
White common
Using the machine with ow rates which exceed the
rated ow rate does not lead to any operating defect
but the outlet air conditions change compared to the
declared ones.
Do not use air ow rates lower than 200 m³/h as the
machine could work at temperatures which are too high.
Fan
M
1,5microF
Rosso - Vel. MIN
Blu- Vel. MED
Nero - Vel. MAX
Bianco comune
Utilizzare la macchina con portate maggiori alla
nominale non comporta alcun vizio funzionale ma
cambiano le condizioni dell’aria in uscita rispetto a
quelle dichiarate.
Non scendere a portate inferiori a 200 mc/h d’aria
in quanto la macchina potrebbe lavorare a temperature
troppo elevate.
14
Ventilatore
M
1,5microF
Page 15
FORCING THE UNIT IN VENTILATION MODE ONLY
FORZATURA DELL’UNITÀ IN SOLA VENTILAZIONE
Two terminals are available on the dehumidier circuit board
which allow the unit to be operated in ventilation mode only.
The closure of the “ventilation consent” activates the fan.
Information about the main electrical connections which
must be made by the installer is shown on the back of the
electrical panel cover.
EXTERNAL CONSENT DEHUMIDIFICATION
The unit may only be started up if the remote consent connections
(e.g. humidistat, remote microprocessor control etc.) have been
made correctly.
On this topic, follow the information shown on the wiring
diagram very carefully. If no remote consent is available, jumper
the relative terminals.
The remote consent terminals are jumpered in the factory
and labelled with the wording HUMIDISTAT: if a remote
consent device is available, remove this jumper and connect
it as shown on the diagram.
Sono disponibili sulla scheda elettronica di controllo
del deumidicatore due morsetti che permettono di far
funzionare l’unità nella modalità di sola ventilazione.
La chiusura del “consenso ventilazione” attiva il ventilatore.
Le indicazioni sui principali collegamenti elettrici che
devono essere eettuati da parte dell’installatore sono
riportati sul dorso del coperchio del quadro elettrico.
CONSENSO ESTERNO DEUMIDIFICAZIONE
L’unità potrà essere avviata solo se saranno stati eettuati
correttamente i collegamenti del consenso remoto (ad es.
umidostato, controllo remoto a microprocessore, ecc.).
A tale riguardo attenersi scrupolosamente a quanto riportato
nello schema elettrico. Nel caso non fosse disponibile alcun
consenso remoto ponticellare i relativi morsetti.
I morsetti del consenso remoto vengono ponticellati in
fabbrica ed etichettati con la scritta UMIDOSTATO: se si
dispone di un dispositivo di consenso remoto rimuovere
tale ponte e procedere al suo collegamento secondo
quanto indicato nello schema.
ALARM OUTLET
Alarm relay is usually open, in case of any anomaly the contact
closes. It is possible to keep the contact close by removing the
wire either from NC or from NO on the circuit of the board.
USCITA ALLARME
Il relé di allarme è normalmente aperto, in caso di anomalia il
contatto si chiude. E’ possibile rendere il contatto normalmente
chiuso togliendo il ponticello denominato NC/NO sul circuito
stampato della scheda.
15
Page 16
4 STARTUP AND TESTING AVVIAMENTO E COLLAUDO
The testing of the dehumidier should be made at the same time
as that of the summer panel system; the main item to be made
regards the cooling water ow rate, which varies depending on
the desired operating conditions (see Table “I”).
If it is not possible to measure the ow of water verify this condition
by controlling the temperature of the outlet air, making sure
that:
• that the conditions of the project exist;
• the machine is turned on for at least 15 minutes;
• at least 10 minutes have passed from the last variation of water
ow rate.
Verify that the temperature of the outlet air has the same value
as that of the aspiration temperature (neutral machine) or the
desired project value.
T OUTLET AIR = T ASPIRATION AIR = PROJECT VALUE
To achieve this objective act on the water ow rate by varying the
opening of the chilled water valve.
Il collaudo del deumidicatore andrebbe eettuato
contestualmente a quello dell’impianto a pannelli in
funzionamento estivo; la principale verica da eettuare
riguarda la portata dell’acqua di rareddamento variabile a
seconda delle condizioni di funzionamento desiderate (vedi
Tabella “I” ).
Nel caso in cui non sia possibile misurare la portata dell’acqua
vericare tale condizione controllando la temperatura
dell’aria in mandata accertandosi che:
• ci si trovi nelle condizioni di progetto;
• la macchina sia accesa da almeno 15 minuti;
• siano trascorsi almeno 10 minuti dall’ultima variazione di
portata dell’acqua.
Vericare che la temperatura dell’aria in mandata abbia lo
stesso valore della temperatura in aspirazione (macchina
neutra) ovvero al valore di progetto desiderato.
TARIA IN MANDATA = TARIA IN ASPIRAZIONE = VALORE DI PROGETTO
Per raggiungere tale obbiettivo agire sulla portata dell’acqua
variando l’apertura della valvola dell’acqua refrigerata.
Example:
T
INLET AIR: 26°C
T EXIT AIR: 26°C
Relative humidity: 65%
T WATER: 15°C
Coil capacity
pre-treatment: 4.8 l/min
Coil capacity
Post-treatment: closed
1
Esempio:
TARIA in ingresso: 26°C
TARIA in uscita: 26°C
Umidità relativa: 65%
TACQUA: 15°C
Portata batterie
pretrattamento: 4,8 l/min
Portata batteria
postrattamento: chiusa
16
2
Page 17
USE, MAINTENANCE AND MALFUNCTIONING USO, MANUTENZIONE E GUASTI
5
All maintenance operations described in this chapter
MUST ALWAYS BE CARRIED OUT BY QUALIFIED PERSONNEL.
Before performing any interventions on the unit or before
access to the internal part, make sure you have removed the
power supply.
Inside the unit there are elements in
movement. Pay particular attention
when operating in their vicinity, also
OFF! OFF!
compressor and outlet piping is at a high temperature. Pay
particular attention when operating in their vicinity.
Be especially careful when operating in proximity to the coil
as the aluminum ns are particularly sharp.
After maintenance operations, always close the unit through
the appropriate paneling, fixing them with the apposite
screws.
when close to disconnected electrical
power supply.
A portion for unit housing the
Tutte le operazioni di manutenzione straordinaria
descritte in questo capitolo DEVONO ESSERE SEMPRE
ESEGUITE DA PERSONALE QUALIFICATO.
Prima di eettuare qualsiasi intervento sull’unità
o prima di accedere a parti
interne, assicurarsi di aver tolto
l’alimentazione elettrica.
All’interno dell’unità sono presenti
degli organi in movimento.
Prestare particolare attenzione
quando si operi nelle loro vicinanze
anche ad alimentazione elettrica
disconnessa.
Una parte dell’involucro del compressore e la tubazione
di mandata si trovano a temperatura elevata. Prestare
particolare attenzione quando si operi nelle loro vicinanze.
Prestare particolare attenzione quando si operi in
prossimità delle batterie alettate in quanto le alette di
alluminio risultano particolarmente taglienti.
Dopo le operazioni di manutenzione richiudere sempre
l’unità tramite le apposite pannellature, ssandole con le
viti di serraggio.
USE
The machine is running when power is “on” and the dehumidication
consent is closed (see chap. “3 - Electrical connections”).
In any start-up the fan is rst started and only after a certain delay,
the compressor starts.
Ventilation only is permitted using the appropriate consent (see
chap. “3 - Electrical connections”).
In winter, this condition can be combined with circulation of hot
water allowing the machine to heat the air: in this case there can
be no dehumidication, and however, the compressor is excluded
if the pre-treatment water exceeds 30°C.
If the ambient temperature is low and/or the relative
humidity is high there is a possibility of ice on the
evaporator (cold exchanger); this phenomenon is
normal but causes the machine to change its
operation by introducing a stop of the refrigerator compressor at
regular intervals (40 minutes by the factory setting) to consent to
the melting of frost and the resulting elimination of this
condensation (the indicator light periodically ashes twice,
“Defrosting phase).
USO
La macchina è in funzione quando viene data tensione
all’alimentazione ed il consenso deumidicazione è chiuso
(vedere cap. “3 - Collegamenti elettrici”).
Ad ogni avviamento viene prima fatto partire il ventilatore e
solo dopo un certo ritado parte il compressore.
È consentita anche la sola ventilazione utilizzando l’apposito
consenso (vedere cap. “3 - Collegamenti elettrici”).
Nel caso invernale questa condizione può essere abbinata
alla circolazione dell’acqua calda consentendo alla macchina
di riscaldare l’aria: in tal caso non è possibile deumidicare
e, in ogni caso, il compressore viene escluso se l’acqua del
pretrattamento supera i 30°C.
Se la temperatura ambiente è piuttosto bassa e/o
l’umidità relativa è elevata c’è la possibilità che si
formi del ghiaccio sull’evaporatore (scambiatore
freddo), tale fenomeno è normale ma porta la
macchina a cambiare il suo funzionamento introducendo uno
stop del compressore frigorifero ad intervalli regolari (40
minuti circa come impostazione di fabbrica) per consentire lo
scioglimento della brina e la conseguente evacuazione di
questa condensa (la spia luminosa fa due lampeggi periodici,
“fase di sbrinamento”).
Do not use the dehumidier without refrigerated
water: this can lead to damaging the machine itself!
Non utilizzare il deumidicatore senza l’acqua
refrigerata: questo può portare al danneggiamento della
macchina stessa!
17
Page 18

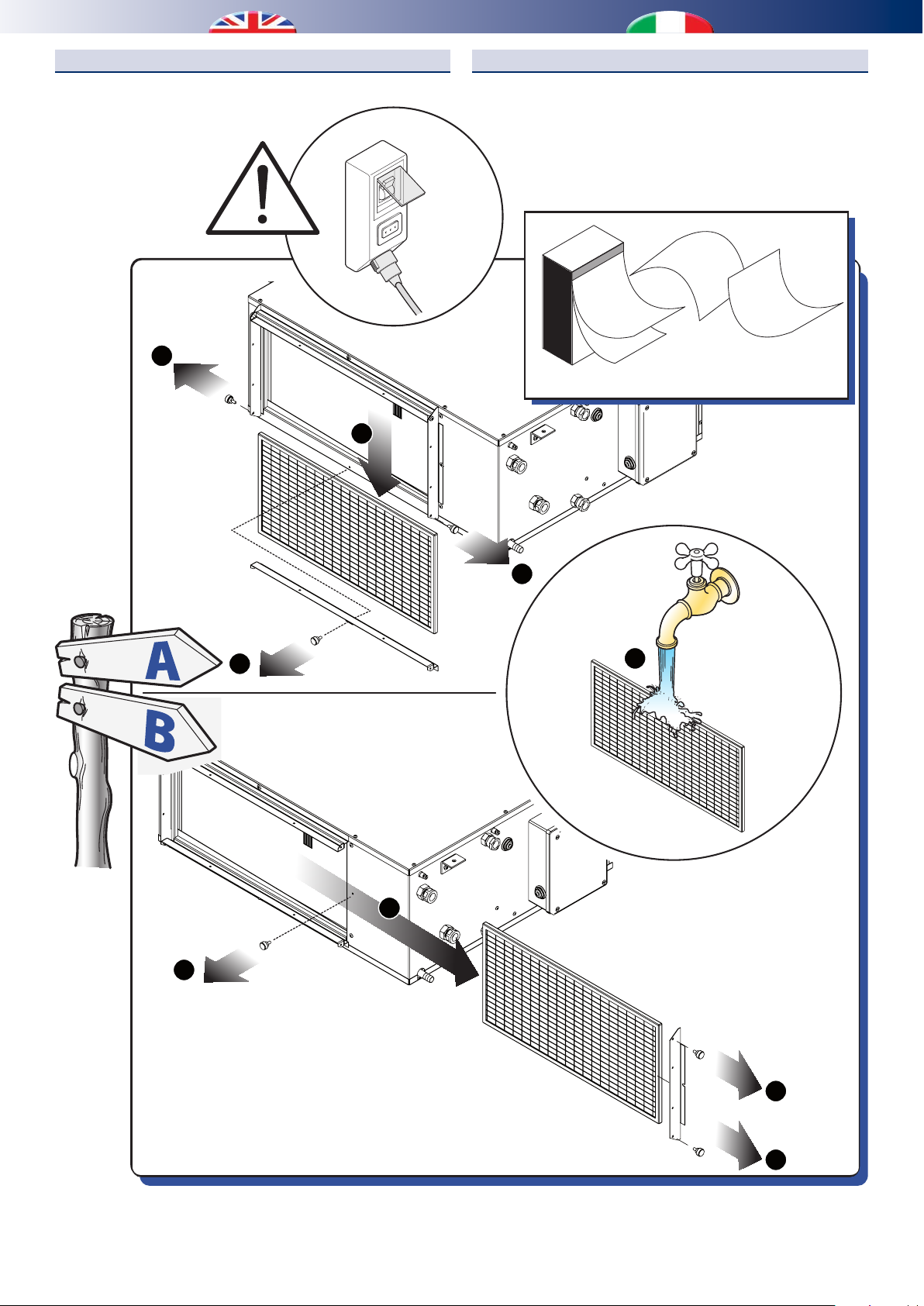

ORDINARY MAINTENANCE AND FILTERCLEANING MANUTENZIONE ORDINARIA PULIZIA FILTRO
1
2
2
3
OFF!
Spento!
29
30
2
3
2
1
every 30 days
ogni 30 giorni
4
28
18
Page 19

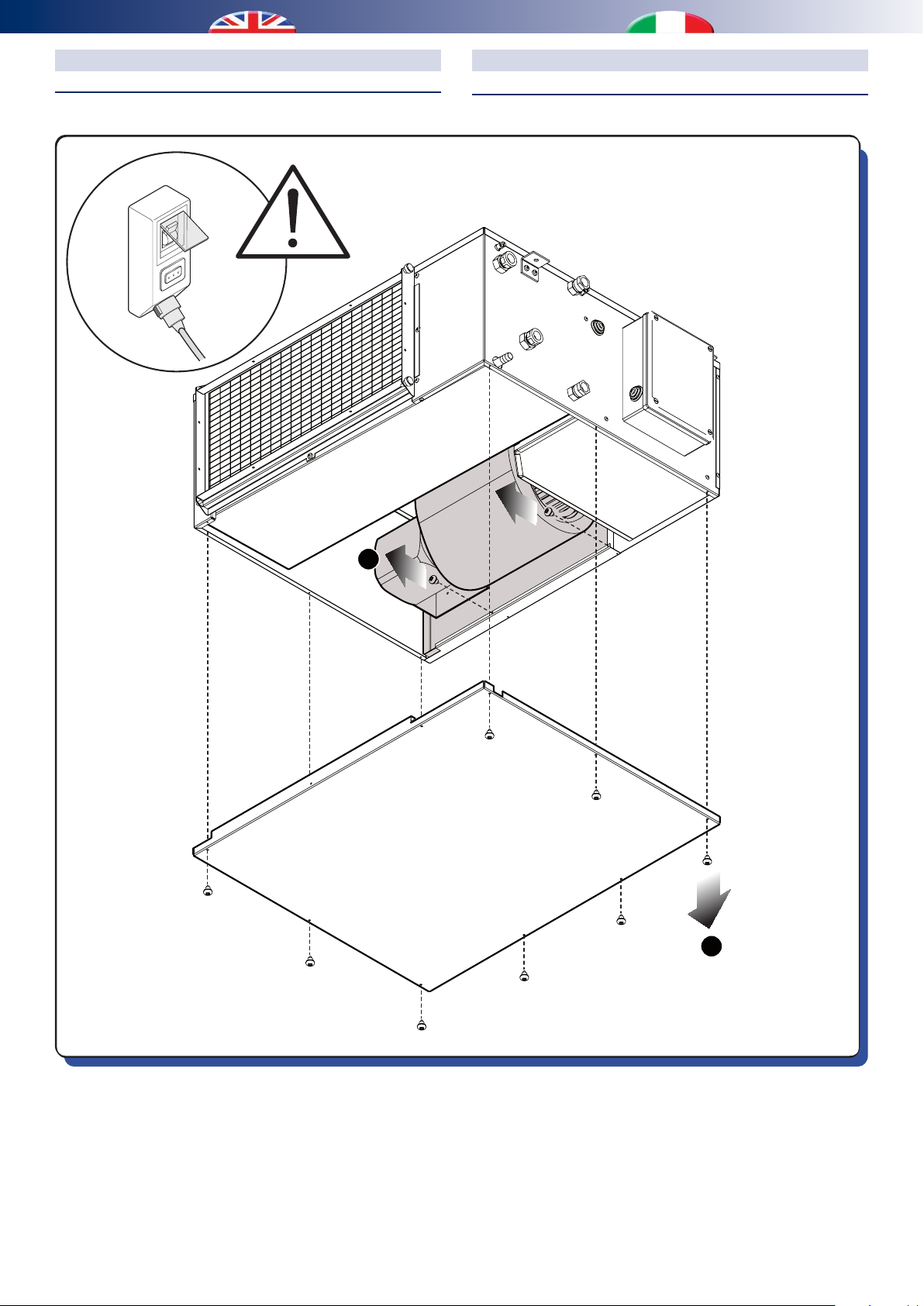

EXTRAORDINARY MAINTENANCE AND FAN
REMOVAL
OFF!
Spento!
MANUTENZ. STRAORDINARIA RIMOZIONE
VENTILATORE
2
1
19
Page 20
VISUAL SIGNALS
SEGNALAZIONI VISIVE
“POWER” red led:
if there is voltage, the led is on;
“COMPR” green led:
it shows the consent for dehumidication. If it is on, it means that
compressor is working; if it is ashing, it means that compressor
is pausing or it is waiting after start-up or anomaly;
Alarm led 3 and 4:
see following charts.
Led “POWER” rosso:
se è presente la tensione è acceso fisso;
Led “COMPR” verde:
indica il consenso alla deumidificazione, se è acceso fisso indica
il compressore in funzione, se è acceso lampeggiante indica che
il compressore è fermo per pausa, attesa dopo avviamento o
anomalia;
Led 3 e 4 di allarme:
vedi le seguenti tabelle.
N.B. Alarm tables are valid when the unit is functioning for dehumidification (COM-C2 closed)
N.B. Le tabelle allarmi sono valide quando la macchina è chiamata in deumidificazione (COM-C2 chiuso)
LED off LED on flashing LED on steady
LED spento LED acceso lampeggiante LED acceso fisso
led ALARM1 yellow
led ALARM1 giallo
led ALARM1 yellow
led ALARM1 giallo
Rapid ashing
Lampeggio veloce
led ALARM2 red
led ALARM2 rosso
led ALARM2 red
led ALARM2 rosso
Rapid ashing
Lampeggio veloce
Analysis
Diagnosi
Room temperature is too high or the circuit
is empty
Permanence
Permanenza
Steady alarm
Allarme permanente
Temperatura ambiente troppo elevata o
circuito scarico
Room temperature is too low
Temperatura ambiente troppo bassa
Refrigerant max. pressure block
Blocco di massima pressione refrigerante
Supply water temperature is higher than
30°C
Temperatura acqua di mandata superiore
Steady alarm
Allarme permanente
Steady alarm
Allarme permanente
It automatically stops when water
temperature is <30°C
Si sblocca da solo con Tacqua<30°C
a 30°C
Analysis Diagnosi
One of the sensors is short-circuited:
- 1 ash: evaporator sensor;
- 2 ashes: water sensor;
- 3 ashes: condenser sensor;
One of the sensors is disconnected:
- 1 ash: evaporator sensor;
- 2 ashes: water sensor;
- 3 ashes: condenser sensor;
Una delle sonde è in corto:
- 1 lampeggio: sonda evaporatore;
- 2 lampeggi sonda acqua;
- 3 lampeggi sonda condensatore;
Una delle sonde è scollegata:
- 1 lampeggio: sonda evaporatore;
- 2 lampeggi sonda acqua;
- 3 lampeggi sonda condensatore;
Note: in case of steady alarm, compressor stops; for alarm
reset it is necessary to switch o and switch on the voltage
to the electrical board.
Nota: in caso di allarme permanente il compressore si
ferma e non riparte; per il reset dell’allarme è necessario
togliere e ridare alimentazione alla scheda elettronica.
20
Page 21
GUASTI MALFUNCTIONING
[mm]
Table F – Problem search
Tabella F - Ricerca guasti
Problem / Problema Cause / Causa Remedy / Rimedio
Lack of electrical power
Connect the unit to the power supply
The unit does not start
L’unità non si avvia
The fan starts but the
compressor does not
start
Il ventilatore si avvia
ma il compressore non
parte
Mancanza dell’alimentazione elettrica
Line switch is open
Interruttore di linea aperto
Remote consent is open
Consenso remoto aperto
Electronic control panel is defective
Scheda elettronica difettosa
- Thermal sensor of compressor has intervened
- Defective compressor
- Insufficient flow level or temperature of supply
water
- Termica del compressore intervenuta
- Compressore difettoso
- Portata o temperatura dell’acqua di
alimentazione insufficienti
Defective electronic panel or LEDs
Collegare l’unità all’alimentazione elettrica
Close line switch
Chiudere l’interruttore di linea
Close the consent (see Chapter “3 – Electrical
connections”
Chiudere il consenso (vedere cap. “3-Collegamenti elettrici”
Replace electronic control panel
Sostituire la scheda elettronica
- Wait for the compressor to cool
- Replace the compressor
- Verify the flow and/or temperature of water
according to project
- Attendere che il compressore si raffreddi
- Sostituire il compressore
- Verificare la portata e/o la temperatura
dell’acqua secondo progetto
Replace the defective panel
Scheda elettronica o scheda led difettosa
Sostituire la scheda difettosa

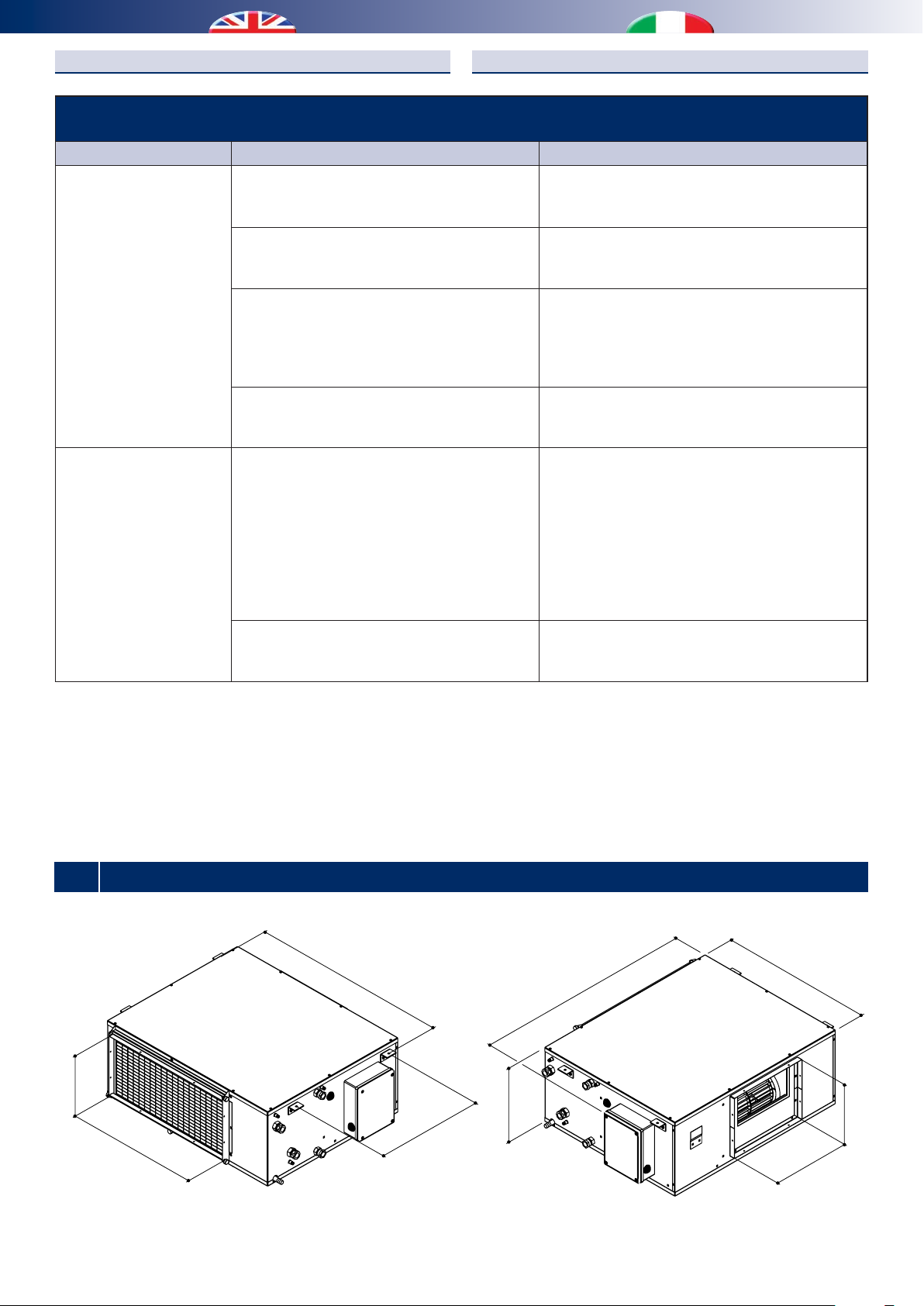

6 TECHNICAL DATA AND PERFORMANCE DATI TECNICI E PRESTAZIONI
226
508
756
825
287
414
585
232
302
21
Page 22
Table G – technical characteristics
Tabella G - Caratteristiche tecniche
Technical specications Specifiche tecniche
Condensed humidity Umidità condensata (26°C - 65%)
Nominal electrical power Potenza elettrica nominale W 515
Nominal air ow Portata aria nominale m
Min performance (Speed 1) Prevalenza minima (Vel.1) Pa 12
Med performance (Speed 2) Prevalenza media (Vel.2) Pa 52
Max performance (Speed 3) Prevalenza massima (Vel.3) Pa 68
Refrigerant Refrigerante (R134a) gr 300
Overall dimensions Ingombri della macchina
Height Altezza mm 292
Width Larghezza mm 635
Depth (+ switchboard) Profondità mm 825
Weight Peso kg 47
Machine packaging Imballi macchina
Height Altezza mm 325
Width Larghezza mm 675
Depth Profondità mm 830
l/day
l/giorno
3
/h 500
42
SAFETY CONTROL
All the control devices are tested in the factory before the equipment
is shipped. Their operation is described in the following paragraphs.
Safety check is carried out by the control unit through the values
measured by the probes:
- condenser temperature probe
- water temperature probe
- evaporator temperature probe
Activation of the dehumidication function
The dehumidication function is activated by closing the terminals
relative to the “external consent/humidistat”, see chapter “3 -
Electrical connections”.
In the start-up phase, the unit activates the fan and, after a set
time, the compressor, in sequence. The compressor (and therefore
dehumidication) is excluded if the pre-treatment water exceeds
30°C.
COMPONENTS
Compressor
Hermetically sealed with a bipolar single-phase asynchronous
motor coupled with an alternative single cylinder compressor.
Condenser temperature probe
NTC sensor which measures the temperature of the air after the
condenser.
Water temperature probe
CONTROLLI DI SICUREZZA
Tutti i dispositivi di controllo sono collaudati in fabbrica prima
della spedizione dell’apparecchiatura. La loro funzionalità viene
descritta nei paragrafi successivi.
I controlli di sicurezza vengono effetuati dalla centralina tramite
i valori rilevati dalle sonde:
- sonda temperatura condensatore
- sonda temperatura acqua
- sonda temperatura evaporatore
Attivazione della funzionalità di deumidificazione
L’attivazione della funzionalità di deumidificazione avviene
attraverso la chiusura dei morsetti relativi al “consenso esterno/
umidostato”, vedi cap. “3 - Collegamenti elettrici”.
In fase di avviamento, l’unità attiva in sequenza il ventilatore e
dopo un certo ritardo il compressore. Il compressore (e quindi
la deumidicazione) viene escluso se l’acqua del pretrattamento
supera i 30°C.
COMPONENTI
Compressore
Di tipo ermetico con motore asincrono monofase bipolare
accoppiato ad un compressore monocilindrico alternativo.
Sonda di temperatura condensatore
Sensore NTC che rileva la temperatura dell’aria dopo il
condensatore.
Sonda di temperatura acqua
22
Page 23
NTC sensor which measures the temperature of the water.
Evaporator temperature probe
NTC sensor which measures the temperature of the air after the
condenser.
Circuit board fuse: 250V- 8 A
Sensore NTC che rileva la temperatura dell’acqua.
Sonda di temperatura evaporatore
Sensore NTC che rileva la temperatura dell’aria dopo
l’evaporatore.
Fusibile scheda elettronica: 250V- 8 A
ACOUSTICAL CHARACTERISTICS
The presence of ducts and/or plenum further reduces the value
of the level of detected sound pressure. The measurements
of sound power levels of the machine were performed in
a reverberation chamber with the dehumidifier without
channels and plenum.
The measurements, listed in Table “H”, were conducted at the
three dierent speeds of the fan with the unit functioning in
dehumidication.
CARATTERISTICHE ACUSTICHE
La presenza della canalizzazione e/o plenum riduce
ulteriormente il valore del livello di pressione
sonora rilevato. I rilievi dei livelli potenza sonora
dell’apparecchiatura sono stati effettuati in camera
riverberante con il deumidificatore a bocca libera senza
plenum.
Le misurazIoni, riportate in Tabella “H”, sono state
effettuate alle tre diverse velocità del ventilatore con
funzionamento dell’apparecchiatura in deumidificazione.
Table H – Acoustic features
Tabella H- Caratteristiche acustiche
Frequency of
central band
Frequenza di
centro banda
[Hz]
100 43,0 48,4 51,2 52,5 57,8 60,7
125 40,4 45,8 48,7 46,2 51,5 54,5
160 47,2 51,3 53,5 50,6 54,7 56,9
200 42,4 48,7 51,6 47,5 53,7 56,6
250 38,3 44,0 46,6 41,9 47,7 50,3
315 38,4 44,0 46,7 41,7 47,3 50,0
400 40,8 46,7 49,4 44,0 49,8 52,6
500 38,5 44,1 46,7 41,2 46,8 49,4
630 38,4 44,2 46,6 41,2 47,0 49,4
800 40,6 46,9 49,6 43,5 49,8 52,6
1000 41,2 47,6 50,8 44,2 50,6 53,8
1250 39,4 45,5 48,4 42,5 48,6 51,5
1600 39,5 46,1 49,2 42,6 49,2 52,2
2000 36,6 43,7 49,6 39,5 46,7 49,9
2500 33,8 41,4 44,8 36,8 44,4 47,8
3150 31,3 39,3 42,8 35,0 43,0 46,6
4000 29,1 37,3 41,1 33,5 41,8 45,5
5000 26,1 35,4 39,3 31,1 40,5 44,4
6300 23,0 33,3 37,7 28,9 39,3 43,7
8000 20,8 30,6 35,5 27,4 37,5 42,3
10000 16,5 26,2 31,3 24,8 35,2 40,4
Lp 52,9 58,5 61,3 - - -
Lpa 48,8 55,2 58,3 - - -
Lw - - - 57,6 63,2 66,0
Lwa - - - 52,0 58,5 61,5
Speed 1 (dB)
Velocità 1 (dB)
LEVEL OF SOUND PRESSURE
LIVELLI DI PRESSIONE SONORA
Values measured in the outside reverberation chamber
Misure rilevate nella camera riverberante esterna
LEVEL OF SOUND POWER
LIVELLI DI POTENZA SONORA
Speed 2 (dB)
Velocità 2 (dB)
Speed 3 (dB)
Velocità 3 (dB)
Speed 1 (dB)
Velocità 1 (dB)
Speed 2 (dB)
Velocità 2 (dB)
Speed 3 (dB)
Velocità 3 (dB)
23
Page 24

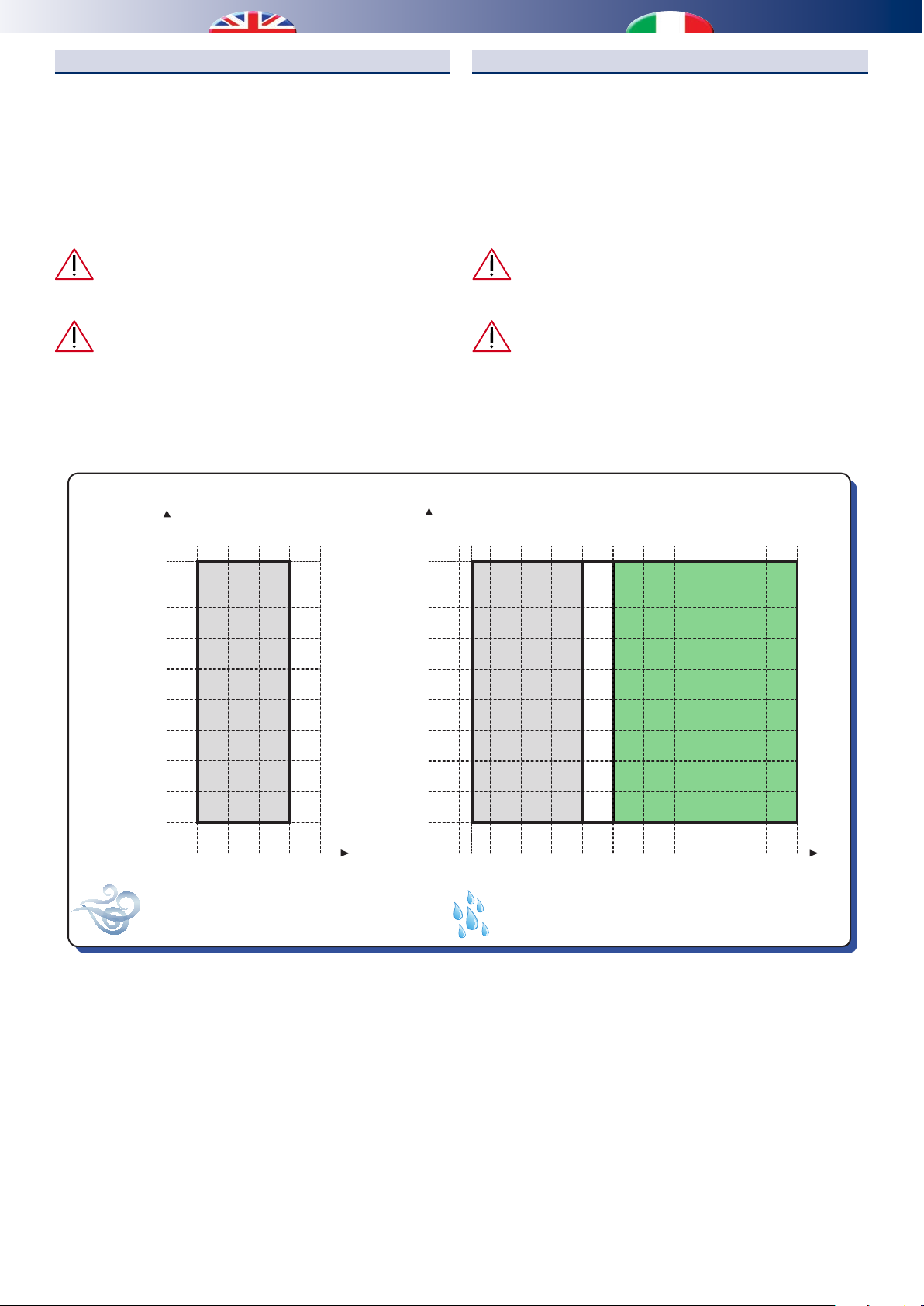

FUNCTIONING LIMITS
LIMITI DI FUNZIONAMENTO

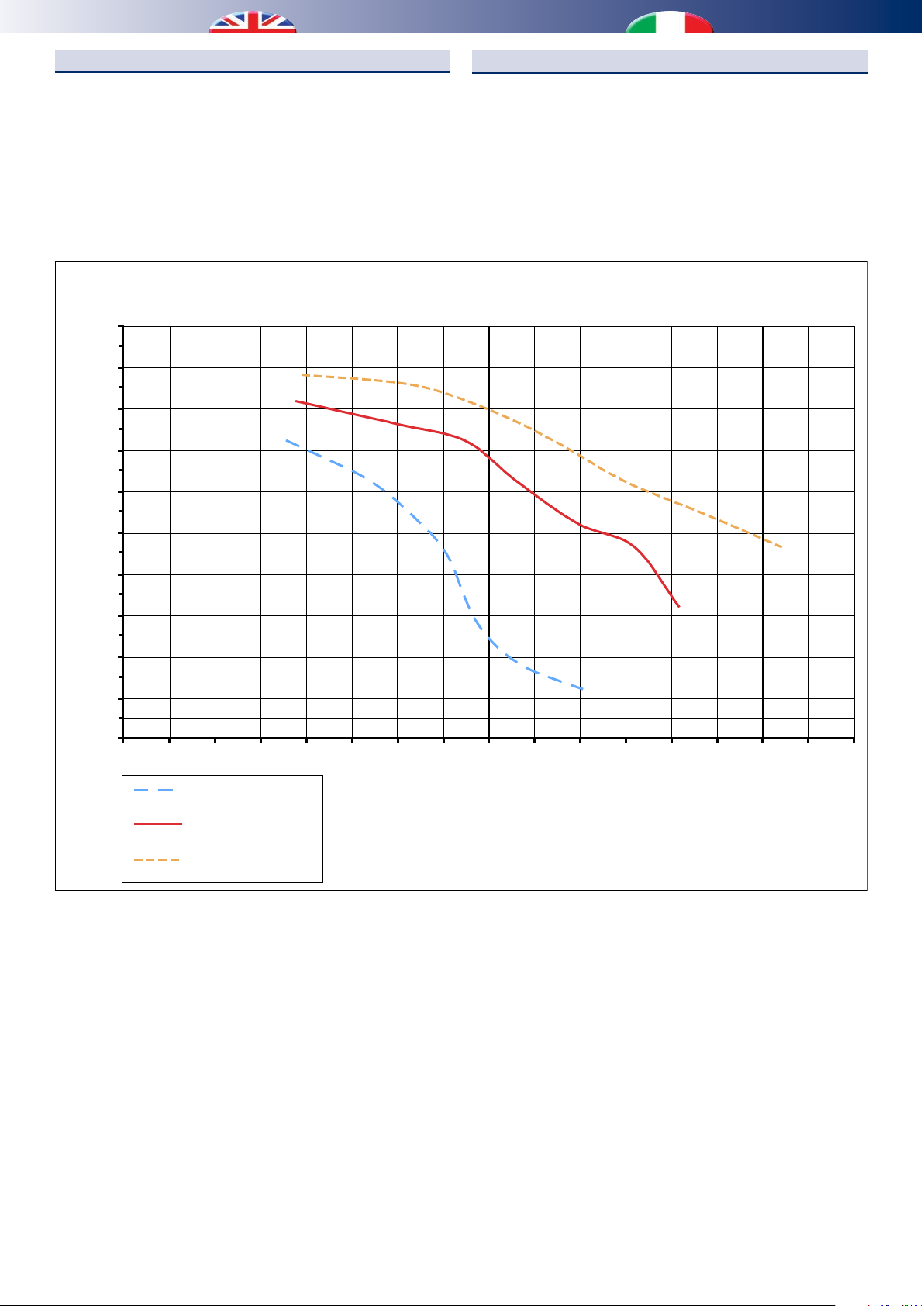

The graphs shown below describe the operating range of the unit.
The maximum permitted temperature of the water for operation
in summer mode is 25 °C.
Above 30°C, the compressor is excluded, leaving only the fan
running.
Between 30 and 60 °C it is possible to activate the ventilation mode
only for use of the appliance in winter.
With water temperatures exceeding 60°C the unit could
be damaged.
It is important to ensure that the units operate in the
stated limits. Outside these limits normal function is not
guaranteed nor is the reliability and integrity of the unit (for
particular applications, contact the Manufacturer’s technical
department).
100
95
90
100
95
90
I grafici sottoriportati descrivono il campo operativo dell’unità. La
massima temperatura dell’acqua ammessa nel funzionamento
estivo è di 25 °C.
Al di sopra di 30°C, il compressore viene escluso, lasciando
in funzione solamente il ventilatore. Tra i 30 e 60 °C è
possibile attivare la sola ventilazione per un uso invernale
dell’apparecchio.
Con temperature dell’acqua superiori a 60°C
l’apparecchio potrebbe danneggiarsi.
È importante fare in modo che le unità operino nei
limiti riportati. Al di fuori di tali limiti non sono garantiti
né il normale funzionamento né tantomeno l’affidabilità
e l’integrità delle unità (per applicazioni particolari
contattare l’ufficio tecnico del Costruttore).
80
70
60
50
40
30
Umidità relativa
Relative humidity
20
10
15 20 25 30 35
Air intake temperature [°C ]
Temperatura ingresso aria [°C ]
80
70
60
50
40
30
Umidità relativa
Relative humidity
Dehumidication only
Sola deumidicazione
20
10
Heating only
Dehumidication only
Sola deumidicazione
7
5 3010 15 20 3525 40 45 50 55 60
Water intake temperature [°C ]
Temperatura ingresso acqua [°C ]
Solo riscaldamento
24
Page 25
PERFORMANCE
PRESTAZIONI
Total refrigerating power (reserved to dehumidifier
pre-treatment and post-treatment batteries) to the
dehumidification yield, depending on the ambient
temperature, relative humidity and temperature of the
chilled water.
The data reported in Table “I” refer to equipment dehumidication
conditions of operation with emission of neutral air or of sensible
heat levels. Feeding in parallel the pre-treatment and posttreatment coils with a ow rate of 6 l/min and 2.8 l/min, there is a
comprehensive pressure loss of about 1 m, the dierent geometrical
characteristics of the coils automatically divide water ow.
In the case of emission made with sensible heat levels, the
comprehensive maximum water flow to the coils is a total of
8.8 liters/minute. Dividing the water ow to the post-treatment
coil, with a calibrating valve, it is possible to reduce or annul the
signicant contribution of refrigerating power while maintaining
a high level of dehumidication.
Potenza frigorifera totale (da riservare alle batterie di
pretrattamento e postrattamento del deumidificatore) e
resa in deumidificazione, in funzione della temperatura
ambiente, dell’umidità relativa e della temperatura
dell’acqua refrigerata.
I dati riportati nella Tabella “I” si riferiscono alle condizioni di
funzionamento dell’apparecchiatura in deumidificazione con
immissione in ambiente di aria neutra o di calore sensibile.
Alimentando in parallelo le batterie di pretrattamento e
postrattamento con una portata di 6 l/min e 2,8 l/min si ha
una perdita di carico complessiva pari a 1 m c.a., le differenti
caratteristiche geometriche delle batterie ripartiscono
automaticamente la portata d’acqua.
Nel caso di resa con immissione di calore sensibile, la portata
massima d’acqua complessiva alle batterie è di 8,8 litri/minuto.
Parzializzando la portata alla batteria di postrattamento, con
una valvola di taratura, si può ridurre o annullare l’apporto
sensibile di potenza frigorifera mantenendo elevata la resa in
deumidificazione.
Table I - Power and cooling performance in dehumidication
Tabella I- Potenza frigorifera e resa in deumidicazione
Room
Temperature
Temperatura
ambiente
Relative
Humidity
Umidità
relativa
Inow Water
Temperature
Temperatura
acqua di
Mandata
Water Flow on
pre-treatment
Coil
Portata acqua
sulla batteria di
pretrattamento
Water Flow on
post-treatment Coil
Portata acqua
sulla batteria di
postrattamento
Refrigerating
Power Coil
Potenza
frigorifera
alle batterie
Sensible
Power
Potenza
sensibile
Latent power
subtracted
from the air
Potenza
latente
sottratta
all’aria
Water Con-
densation
conden-
Performance with emission of neutral air into the room / Resa con immissione in ambiente di aria neutra
(°C) % (°C) (l/min) (l/min) (KW) (KW) (KW)
7 1,1 - 1,11 - 0,66 22,5
55
26
65
55
24
65
15 3,0 - 1,07 - 0,64 21,6
18 6,0 - 1,02 - 0,61 20,7
7 1,8 - 1,64 - 1,25 42,3
15 4,8 - 1,52 - 1,15 38,9
18 6,0 0,60 1,28 - 0,87 29,4
7 0,9 - 0,91 - 0,54 18,1
15 3,6 - 0,97 - 0,54 18,1
18 6,0 0,36 0,93 - 0,43 14,7
7 1,8 - 1,43 - 1,02 34,6
15 6,6 - 1,28 - 0,92 31,1
18 6,0 1,50 1,11 - 0,69 23,3
(L/day)
(l/giorno)
Performance with emission of sensible heat into the room / Resa con immissione in ambiente di calore sensibile
(°C) % (°C) (l/min) (l/min) (KW) (KW) (KW)
7 6,0 2,8 3,66 1,67 1,58 53,6
55
26
65
55
24
65
12 6,0 2,8 2,55 1,05 1,05 35,4
15 6,0 2,8 1,89 0,70 0,74 25,1
7 6,0 2,8 4,07 1,49 2,17 73,4
12 6,0 2,8 2,97 0,89 1,63 55,3
15 6,0 2,8 2,26 0,55 1,25 42,3
7 6,0 2,8 3,15 1,47 1,28 43,2
12 6,0 2,8 2,07 0,85 0,79 26,8
15 6,0 2,8 1,56 0,54 0,59 19,9
7 6,0 2,8 3,55 1,33 1,81 61,3
12 6,0 2,8 2,44 0,74 1,28 43,2
15 6,0 2,8 1,73 0,36 0,92 31,1
25
(L/day)
(l/giorno)
Acqua
sata
Page 26
FUNCTIONING AS VENTILATION ONLY
FUNZIONAMENTO IN SOLA VENTILAZIONE
If the option of ventilation function maintaining the circulation of
refrigerated water is used at the same time as the dehumidication
function, the dehumidier can introduce a sensible level of heat
into the room . Dehumidication behavior can be analysed in the
summer and winter seasons.
Se viene attivata l’opzione di ventilazione mantenendo la
circolazione di acqua refrigerata utilizzata nel funzionamento in
deumidificazione, il deumidificatore può introdurre in ambiente
una quota di calore sensibile.
Si può analizzare il comportamento del deumidificatore nella
stagionalità estiva ed invernale.
Table L – Summer mode
Tabella L- Caso estivo
Functioning with ventilation mode only - Funzionamento in sola ventilazione
Room
Temperature
Temperatura
ambiente
(°C) % (°C) (l/min) (l/min) (KW) (KW) (KW) (g/s) (KW) (g/s)
26
24
Relative
Humidity
Umidità
relativa
55
65
55
65
Inow Water
Temperature
Temperatura
acqua di
Mandata
Water Flow on
pre-treatment
Coil
Portata acqua
sulla batteria di
pretrattamento
Water Flow on
post-treatment
Coil
Portata acqua
sulla batteria di
postrattamento
Sensible
Power
Potenza resa
sensibile
Latent Power
Potenza resa
latente
Cooling Power
of the pre-
treatment Coil
Potenza
frigorifera
batteria di pre
Condensation on
pre-treatment
Coil
Condensato
sulla batteria
di pre
Cooling Power
of the post-
treatment Coil
Potenza
frigorifera
batteria di post
7 3 1,5 1,77 0,59 1,91 0,14 0,45 0,09
7 6 2,8 2,19 1,20 2,96 0,38 0,43 0,09
15 3 1,5 1,27 0,00 1,07 0,00 0,20 0,00
15 6 2,8 1,46 0,08 1,38 0,01 0,16 0,02
7 3 1,5 1,57 1,05 2,09 0,29 0,53 0,12
7 6 2,8 2,05 1,76 3,30 0,58 0,51 0,11
15 3 1,5 1,14 0,23 1,12 0,05 0,25 0,04
15 6 2,8 1,33 0,56 1,66 0,17 0,23 0,05
7 3 1,5 1,65 0,41 1,68 0,09 0,38 0,07
7 6 2,8 2,04 0,87 2,54 0,27 0,37 0,07
15 3 1,5 1,03 0,00 0,87 0,00 0,16 0,00
15 6 2,8 1,24 0,00 1,12 0,00 0,12 0,00
7 3 1,5 1,47 0,79 1,81 0,21 0,45 0,10
7 6 2,8 1,89 1,38 2,84 0,45 0,43 0,09
15 3 1,5 1,00 0,05 0,87 0,00 0,18 0,02
15 6 2,8 1,17 0,20 1,21 0,05 0,16 0,03
Condensation on
post-treatment
Coil
Condensato
sulla batteria di
post
In Table “M” values are supplied of the significant power
performance in ventilation winter mode only, varying the
comprehensive ow supplied to the coils and to the temperature
of exit hot water.
The stated powers refer to a room temperature of 20°C.
Nella Tabella “M” vengono forniti i valori della potenza sensibile
resa in sola ventilazione nel funzionamento invernale, al
variare della portata complessiva fornita alle batterie e della
temperatura di mandata dell’acqua calda.
Le potenze espresse si riferiscono ad una temperatura ambiente
di riferimento pari a 20°C.
Table M – Winter mode
Tabella M- Caso invernale
Functioning with ventilation mode only - Funzionamento in sola ventilazione
Water
temperature
Temperatura
acqua
(°C) (KW) (KW) (KW) 3 l/min 4 l/min 5 l/min
30 1,01 1,15 1,32 0,82 0,19 0,97 0,18 1,16 0,16
40 2,05 2,36 2,65 1,67 0,38 2,01 0,35 2,35 0,30
50 3,19 3,59 4,01 2,63 0,56 3,08 0,51 3,57 0,44
60 4,32 4,84 5,4 3,58 0,74 4,16 0,68 4,80 0,60
Thermal power
with a ow rate
of 3 L/min
Potenza termica
fornita a portata
3 l/min
Thermal power
with a ow rate
of 4 L/min
Potenza termica
fornita a portata
4 l/min
Thermal power
with a ow rate
of 6 L/min
Potenza termica
fornita a portata
6 l/min
Pre-treatment
thermal power
Potenza
termica
pretrattamento
Post-treatment
thermal power
Potenza
termica
postrattamento
Pre-treatment
thermal power
Potenza termica
pretrattamento
Post-treatment
thermal power
Potenza
termica
postrattamento
Pre-treatment
thermal power
Potenza termica
pretrattamento
Post-treatment
thermal power
Potenza
termica
postrattamento
26
Page 27
PRESSURE LOSS OF HYDRAULIC SYSTEM
PERDITA DI CARICO DEL CIRCUITO IDRAULICO

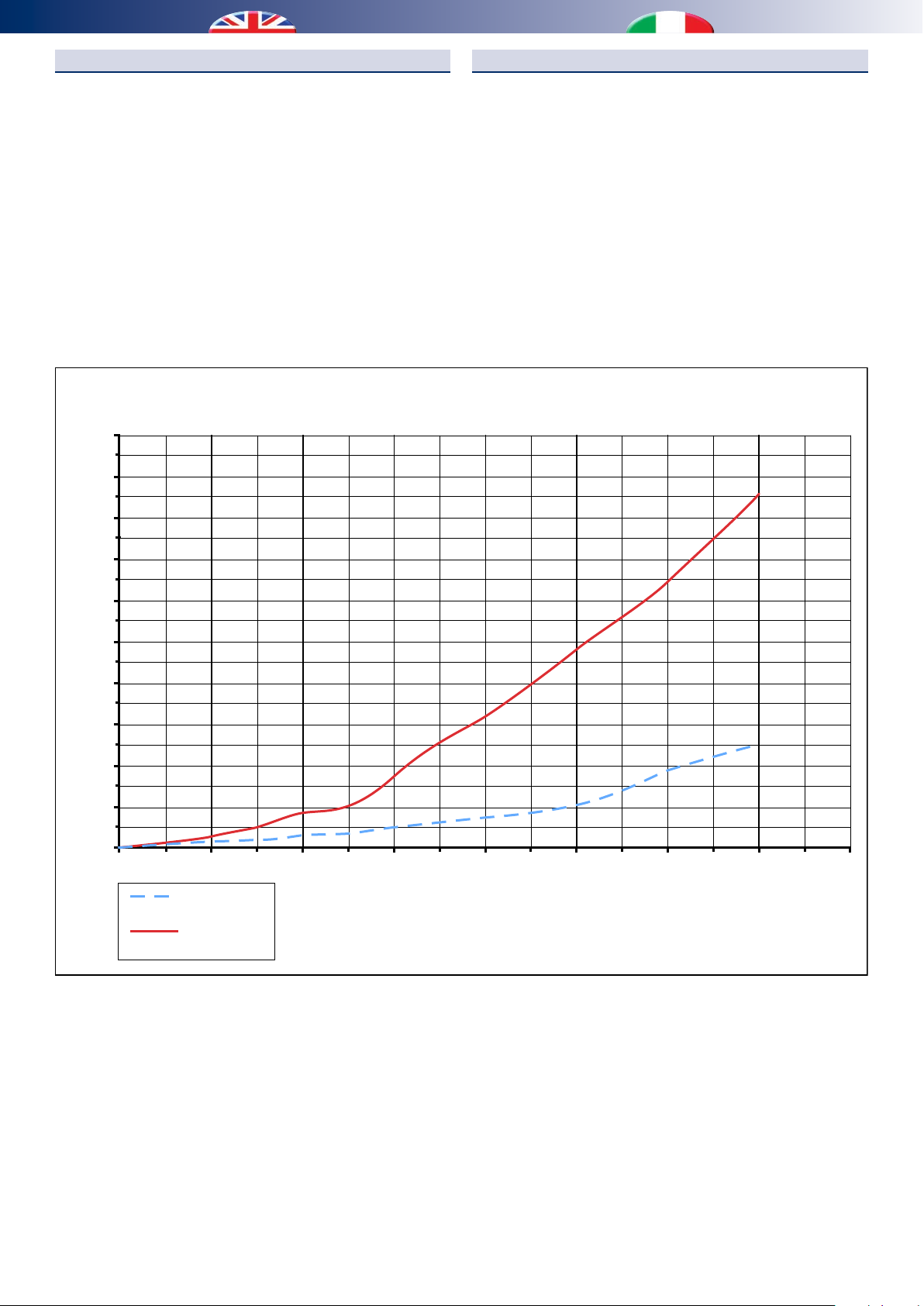

The two curves represented in the diagram below indicate the
pressure drop on the battery to the water of pre-treatment and
post-treatment of the air in the dehumidier. The dehumidier
is tted with separate external attacks for pre-treatment and
post-treatment coils. It is possible, therefore, to feed the batteries
separately with two independent lines of adduction or connected
in parallel near the dehumidifier. The particular geometric
conguration automatically shares the ow on the two batteries
at a rate of 2/3 on that of the pre-treatment and 1 / 3 on that of
post-treatment whenever the feed is in parallel on the two coils.
Pressure Loss of Pre- and Post-treatment Exchanger
Perdite di carico scambiatori di Pre e Post trattamento
45
40
Le due curve rappresentate nel diagramma sottostante indicano
le perdite di carico sulle batterie ad acqua di pretrattamento e
postrattamento dell’aria nel deumidificatore. Il deumidificatore
è predisposto con attacchi esterni separati per le batterie di
pretrattamento e postrattamento.
È possibile quindi alimentare le batterie separatamente con
due linee di adduzione indipendenti o collegarle in parallelo
in prossimità del deumidificatore.
La particolare configurazione geometrica ripartisce
automaticamente la portata sulle due batterie in ragione di
2/3 su quella di pretrattamento ed 1/3 sul postrattamento
qualora l’alimentazione sia in parallelo sulle due batterie.
35
30
25
20
Performance (kPa)
Prevalenza [kPa]
15
10
5
0
011,50,5 2 2,5 3,5 4 4,5 53 5,5 6 6,5 7 7,5
Pre-treatment
Pre trattamento
Post-treatment
Post trattamento
Flow [liters/minute]
Portata [litri/minuto]
27
Page 28
VENTILATION CURVE CHARACTERISTICS
CURVE CARATTERISTICHE DEL VENTILATORE
The gure below shows the curves of the prevalence available to
the ventilator of the apparatus. The ductwork of the dehumidier
must be sized according to this parameter. The pressure available
is expressed as a value of the air ow (nominal ow of 500m3/h)
and in the three possible speed settings.
The fan medium speed setting is made at the factory (MED).
Ventilator RNW 508 characteristics curve
Curve caratteristiche ventilatore RNW 508
100
90
80
70
60
50
La figura sottostante riporta le curve della prevalenza
disponibile al ventilatore dell’apparrecchiatura. L’eventuale
canalizzazione del deumidificatore deve essere dimensionata
in funzione di questo parametro. La prevalenza disponibile è
espressa al variare della portata dell’aria (portata nominale 500
m3/h) e nelle tre possibili velocità impostabili.
Di fabbrica il ventilatore dell’apparecchiatura è impostato alla
velocità media (MED).
40
Performance (Pa)
Prevalenza utile [Pa]
30
20
10
0
0 100 200 300 400 500 600 700 800
Speed 1 - MIN
vel.1 - MIN
Speed 2 - MED
vel.2 - MED
Speed 3 - MAX
vel.3 - MAX
Flow [m3/h]
Portata [m
3
/h]
28
Page 29
NOTES ANNOTAZIONI
29
Page 30
NOTES ANNOTAZIONI
30
Page 31
Page 32
bit.ly/rdzwebsite
04/2016
9100118.05
